Piese de trecere prin perete, etanse, pentru tevi, cabluri HL Hutterer & Lechner
| | | |
|
In cele mai multe cazuri partile din cladire ce sunt in contact cu solul umed sau cu apa din panza freatica fara presiune, sunt hidroizolate cu membrane din bitum sau cu componente lichide pe baza de bitum. Problema majora este la trecerea conductelor prin peretele hidroizolat al fundatiei deoarece aceasta zona prezinta riscul cel mai ridicat al infiltratiilor ca urmare a dificultatii executarii unei conexiuni fiabile intre hidroizolatie si conducta. HL va propune o solutie pentru rezolvarea acestor probleme cu seria sa de piese pentru trecere prin perete HL800 si HL801.
Pentru o configrare exacta a produselor si accesoriilor necesare folositi programul nostru de calcul pe care-l gasiti pe: www.hl.at sau Instalare-ABC
Avantajele acestor produse:
▲ HL800 /801 se pot instala si dupa terminarea peretelui fundatiei fie prin carotarea peretelui fie prin executarea orificiului pentru trecerea tevii prin daltuire.
▲ Etansarea (Conectarea) cu hidroizolatia este inofensiva, fara a exista riscul de a topi teava ca urmare a gulerului de bitum pre-fixat pe piesa.
▲ De asemenea gulerul de bitum se poate suda si pe peretii hidroizolati cu compusi lichizi pe baza de bitum.
▲ Posibilele deviatii ale conductei ca urmare a greutatii sau miscarilor solului sunt compensate de garnitura speciala utilizata (+/- 10%)
▲ Prin combinarea pieselor HL800/160 si HL801 se poate asigura trecerea prin fundatie a pana la 4 tevi de diametre diferite reduse.

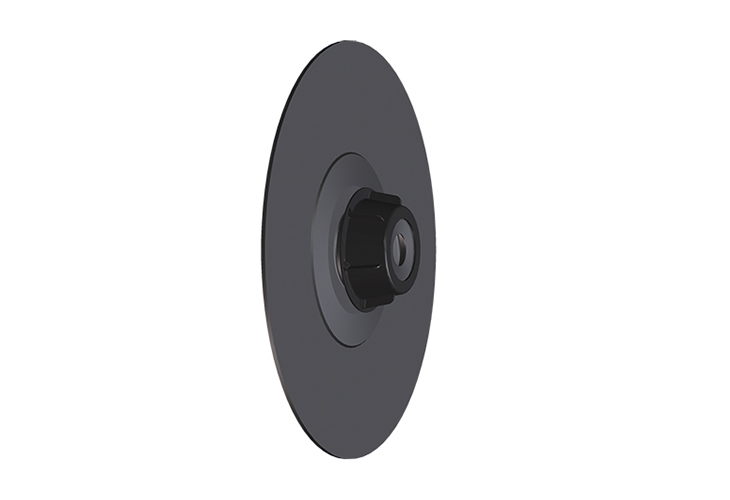

Piesa de trecere etansa cu guler din bitum - HL800
Pentru etansarea trecerii conductelor cu perete exterior neted cu D110, 125, 160 mm prin pereti hidroizolati cu bitum (PVC).
Material: Cauciuc/Bitum/PP Racord: HL800/110: Ø 110 - 115 mm HL800/125: Ø 125 - 130 mm HL800/160: Ø 160 - 165 mm HL800/63-75: Ø 63 - 75 mm HL800/40-50: Ø 40 - 50 mm HL800/32: Ø 30 - 34 mm
Trecere etansa 6 m coloana de apa. Recomandat pentru membrane de hidroizolare din bitum, hidroizolatii pensulabile pe baza de bitum. Informatii suplimentare: Conexiunea directa intre conducta si piesa de trecere etansa asigura o hidroizolare 100% sigura.
Variante:
Piesa de trecere etansa cu guler din bitum HL800 / 110 Pentru etansarea trecerii conductelor cu perete exterior neted cu D110 mm prin pereti hidroizolati cu bitum (PVC).
Dimensiuni: DN110
Material: Bitum
Greutate: 1800 g
EAN: +021598 |
|
Piesa de trecere etansa cu guler din bitum HL800 / 125 Pentru etansarea trecerii conductelor cu perete exterior neted cu D125 mm prin pereti hidroizolati cu bitum (PVC).
Dimensiuni: DN125
Material: Bitum
Greutate: 1900 g
EAN: +028276 |
|
Piesa de trecere etansa cu guler din bitum HL800 / 160 Pentru etansarea trecerii conductelor cu perete exterior neted cu D160 mm prin pereti hidroizolati cu bitum (PVC).
Dimensiuni: DN160
Material: Bitum
Greutate: 2200 g
EAN: +021611 |
|
Piesa de trecere etansa cu guler din bitum HL800 / 40-50 Pentru etansarea trecerii conductelor cu perete exterior neted sau cablurilor cu D40-50 mm prin peretihidroizolati cu bitum (PVC).
Dimensiuni: DN40/50
Material: Bitum
Greutate: 810 g
EAN: +038305 |
|
Piesa de trecere etansa cu guler din bitum HL800 / 63-75 Dimensiuni: DN63/75
Material: Bitum
Greutate: 920 g
EAN: +038275 |
|
Piesa dubla de trecere etansa cu manseta de bitum - HL800.2
Material Cauciuc/PP/Bitum Racord Ø 40 -50 mm/ Ø 63 - 75 mm Trecere etansa 6 m coloana de apa. Recomandat pentru membrane de hidroizolare din bitum, hidroizolatii pensulabile pe baza de bitum Informatii suplimentare. Conexiunea directa intre conducta si piesa de trecere etansa asigura o hidroizolare 100% sigura; de ex: pentru pompe de caldura.
Variante:
|
|
Piesa dubla de trecere etansa cu manseta de bitum HL800.2 / 40-50 Dimensiuni: DN40/50
Greutate: 1538 g
EAN: +03828 |
|
|
|
Piesa dubla de trecere etansa cu manseta de bitum HL800.2 / 63-75 Dimensiuni: DN63-75
Greutate: 1693 g
EAN: +03829 |
|

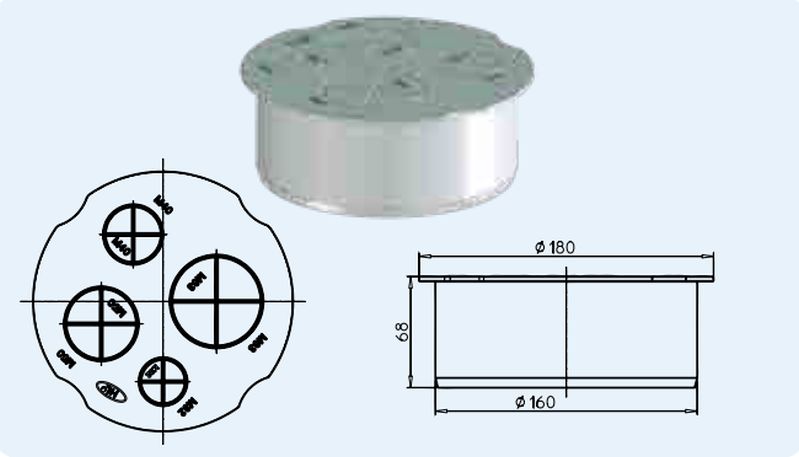

Adaptor multiplicator pentru trecerea tevilor sau cablurilor de 8 - 52 mm - HL801
Material: PP Orificii predeterminate: Ø 32/40/50/63 mm Trecere etansa 6 m coloana de apa. Atentie: pot fi utilizate numai in combinatie cu teava de etansare HL800/160 Informatii suplimentare: Pentru trecerea a pana la 4 tevi sau cabluri. A se vedea tabelul de cautare rapida.
Dimensiuni: Ø M32/40/50/63 Greutate: 180 g EAN: +028771

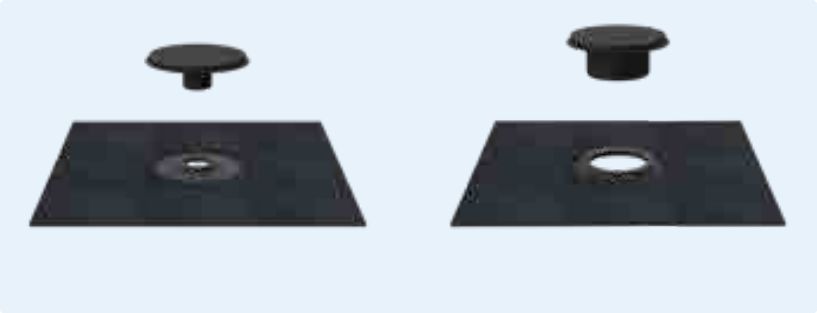

Kit de etansare cu guler din bitum - HL804H
Kitul de etanșare HL804H este o solutie de sistem standardizata pentru treceri verticale de tevi in placi de fundatie si tavane de etaj, disponibila in DN 50 si DN 110. Combinatia dintre o garnitura TPE cu buza si un guler bituminos preasamblat asigura integrarea sigura si imediat functionala a tevii în stratul de hidroizolatie, indiferent de executia tehnica sau de procesul de constructie. Detaliile individuale de hidroizolatie sunt inlocuite de o solutie gata de instalare care permite o executie reproductibila.
Material: TPE, PP, bitum Dimensiune: - HL804H/50: D 50 mm - HL804H/110: D 110 mm
Recomandat pentru placi de fundatie, tavane intermediare si ca etansare a tevilor pentru clasele de etanșare W4 și W5. Protectie impotriva umiditatii capilare ascendente prin conexiunea dintre trecerea țevilor si hidroizolatia structurala.
Variante:
Kit de etansare HL804H/50 Dimensiuni: DN50
Ggreutate: 1700 g
EAN: +003723
|
|
Kit de etansare HL804H/110 Dimensiuni: DN110
Ggreutate: 1700 g
EAN: +003709 |
|
Piesa de trecere filetata - HL801V
Piesa de trecere filetata pentru HL801 pentru trecerea tevilor si cablurilor.
Material: PA Racord: HL801V/8-14 HL801V/10-17 HL801V/17-25 HL801V/22-33 HL801V/28-38 HL801V/32-44 HL801V/40-52 Trecere etansa 6 m coloana de apa.
Variante:
Piesa de trecere filetata HL801V / 8-14 Dimensiuni Ø: 8 – 14 mm
Greutate: 30 g
EAN: +028795 |
|
Piesa de trecere filetata HL801V / 10-17 Dimensiuni Ø: 10– 17 mm
Greutate: 30 g
EAN: +039240 |
|
Piesa de trecere filetata HL801V / 17-25 Dimensiuni Ø: 17– 25 mm
Greutate: 50 g
EAN: +028818 |
|
Piesa de trecere filetata HL801V / 22-33 Dimensiuni Ø: 22– 33 mm
Greutate: 90 g
EAN: +028825 |
|
Piesa de trecere filetata HL801V / 28-38 Dimensiuni Ø: 28– 38 mm
Greutate: 130 g
EAN: +028832 |
|
Piesa de trecere filetata HL801V / 32-44 Dimensiuni Ø: 32– 44 mm
Greutate: 180 g
EAN: +028849 |
|
Piesa de trecere filetata HL801V / 40-52 Dimensiuni Ø: 40– 52 mm
Greutate: 230 g
EAN: +028856 |
|
Reductie filetata pentru piesa de trecere HL801 - HL801R
Material: PA Racord: Reductie de la M63 – 25 Trecere etansa 6 m coloana de apa.
Variante:
Reductie filetata HL801R / M32-25 Dimensiuni Ø: M32 – 25
Greutate: 15 g
EAN: +028863 |
|
Reductie filetata HL801R / M40-25 Dimensiuni Ø: M40 – 25
Greutate: 20 g
EAN: +028870 |
|
Reductie filetata HL801R / M40-32 Dimensiuni Ø: M40 – 32
Greutate: 20 g
EAN: +028887 |
|
Reductie filetata HL801R / M50-25
Dimensiuni Ø: M50 – 25
Greutate: 50 g
EAN: +028894 |
|
Reductie filetata HL801R / M50-32 Dimensiuni Ø: M50 – 32
Greutate: 50 g
EAN: +028900 |
|
Reductie filetata HL801R / M50-40 Dimensiuni Ø: M50 – 40
Greutate: 50 g
EAN: +028917 |
|
Reductie filetata HL801R / M63-32 Dimensiuni Ø: M63 – 32
Greutate: 90 g
EAN: +028924 |
|
Reductie filetata HL801R / M63-40 Dimensiuni Ø: M63 – 40
Greutate: 90 g
EAN: +028931 |
|
Reductie filetata HL801R / M63-50 Dimensiuni Ø: M63 – 50
Greutate: 90 g
EAN: +028948 |
|
Dop pentru piesa de trecere HL801 - HL801B
Se foloseste la astuparea unui orificiu neutilizat. Material: PA Racord: M32, M40, M50, M63. Trecere etansa 6 m coloana de apa. Informatii suplimentare: Pentru inchiderea orificiilor executate eronat in piesa HL801.
Variante:
HL801B / M32 pentru astuparea orificiului M32 neutilizat
Dimensiuni Ø: M32
Greutate: 15 g
EAN: +028955 |
|
HL801B / M40 pentru astuparea orificiului M40 neutilizat
Dimensiuni Ø: M40
Greutate: 20 g
EAN: +028962 |
|
3HL801B / M50 pentru astuparea orificiului M50 neutilizat
Dimensiuni Ø: M50
Greutate: 50 g
EAN: +028979 |
|
HL801B / M63 pentru astuparea orificiului M63 neutilizat
Dimensiuni Ø: M63
Greutate: 80 g
EAN: +028986 |
|
| | | | |
|
|
