Guri de scurgere
Gurile de scurgere cu sifon si depozit servesc la colectarea apelor meteorice, aluviunilor, prafului si a hidrocarburilor de pe suprafetele carosabile ale drumurilor, parcarilor, a altor suprafete amenajate si dirijarea acestora in reteaua de canalizare.
Solutia constructiva a gurilor de scurgere permite amplasarea optima a grilei de scurgere din fonta langa bordurile soselelor sau trotuarelor, cu asigurarea unghiurilor necesare de racordare în plan ale conductelor de evacuare. Imbinarea precisa a elementelor este asigurata de profilele de îmbinare tip cep si buza, iar etansarea se realizeaza cu mortar de ciment de calitate corespunzatoare.
Pentru diametre mai mici de 200 mm se folosesc reductii.
Etape de execuție:

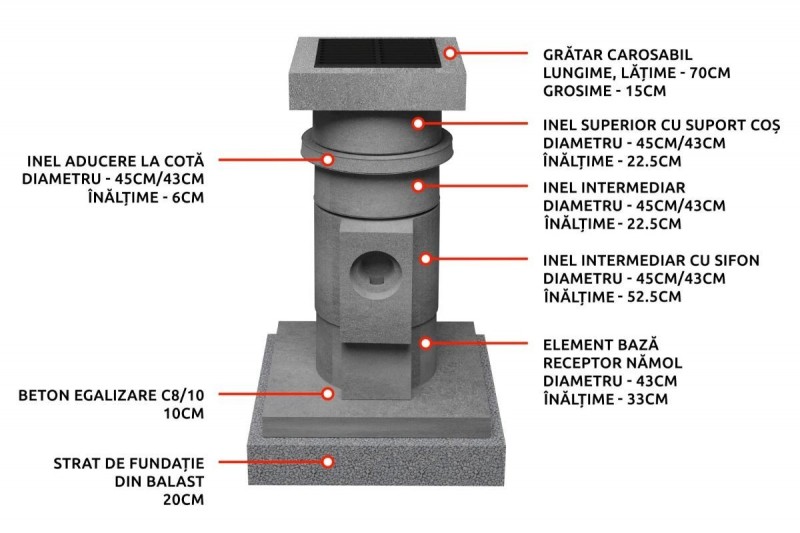

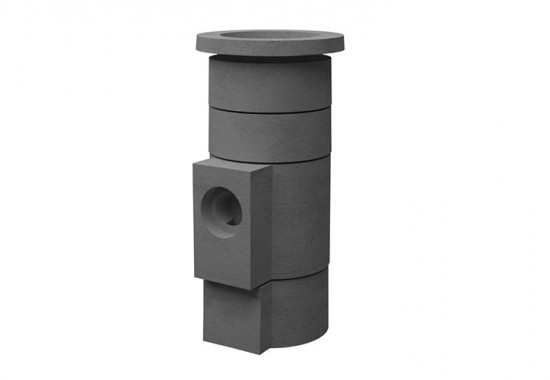

Gurile de scurgere cu sifon si depozit sunt alcatuite din:
• Gratar;
• Corpul gurii de scurgere:
1. Element de baza receptor namol;
2. Inel intermediar cu sifon, racord;
3. Inel intermediar;
4. Inel aducere la cotă (câte sunt necesare);
5. Inel superior cu suport cos;
• Beton de egalizare - 10 cm grosime;
• Strat de balast - 20 cm grosime.

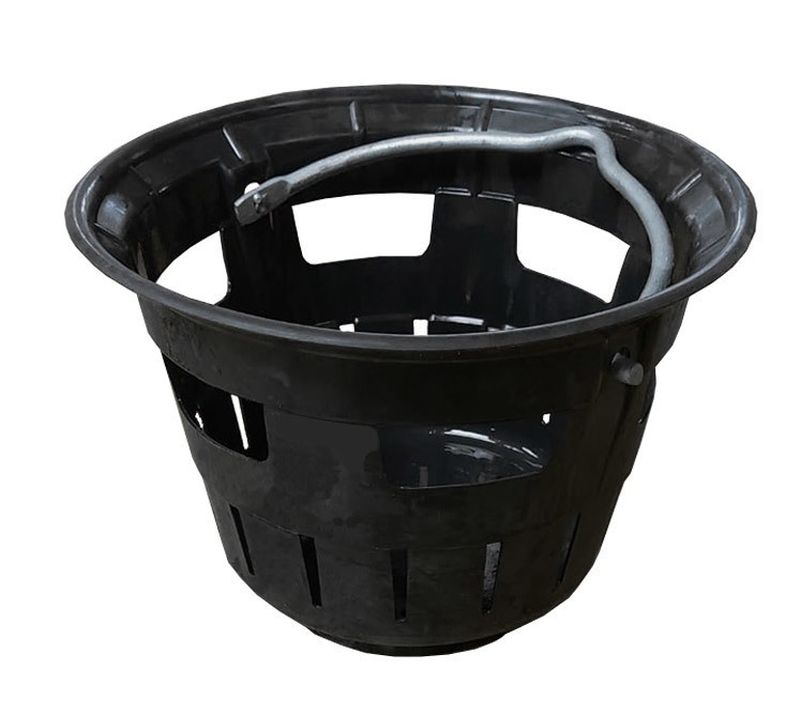

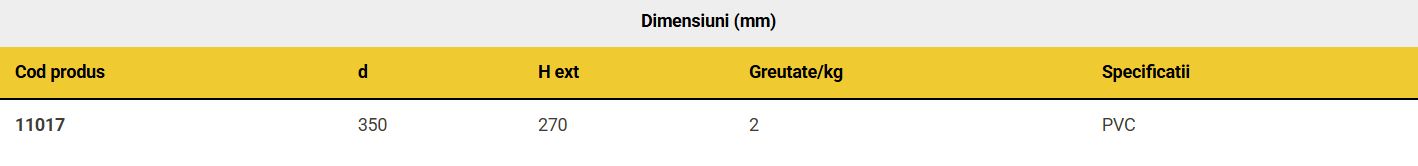

Cos guri de scurgere
Cosurile din PVC pentru guri de scurgere asigura retinerea reziduurilor, sunt usor de instalat si pot fi intretinute cu usurinta.
Culoare disponibila: negru.

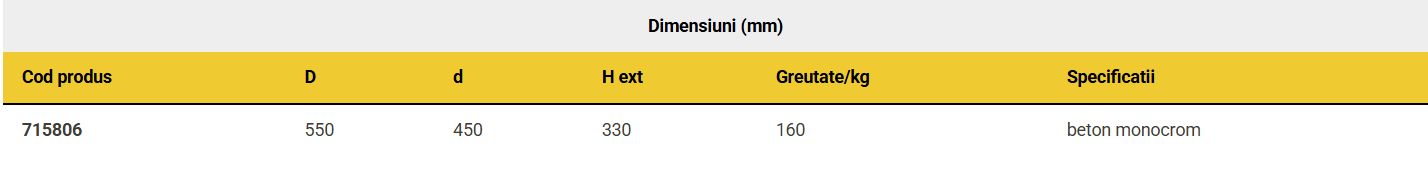

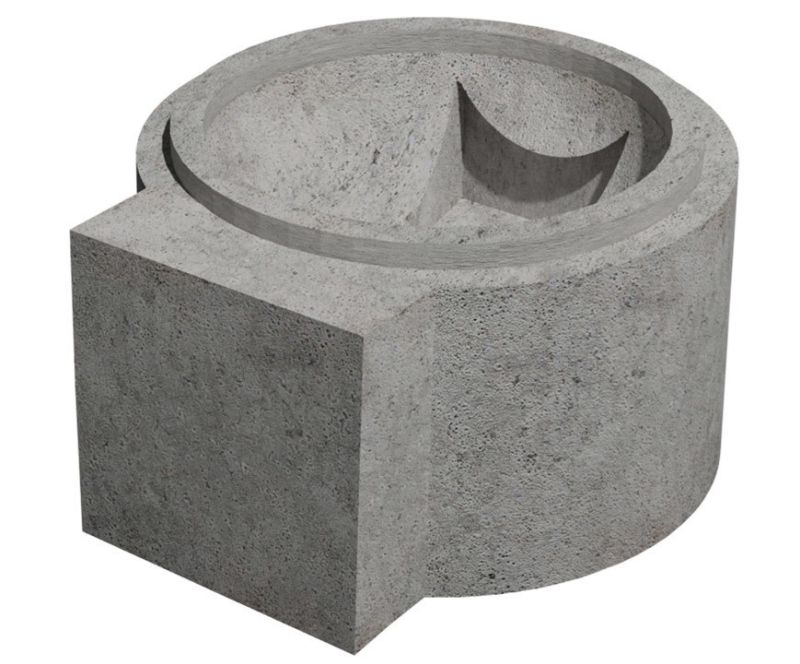

Element baza receptor namol
Elementul de baza se monteaza pe un strat de fundatie din balast - 20 cm grosime un strat de egalizare din beton C 8/10 - 10 cm grosime.
Culoare disponibila: gri ciment.

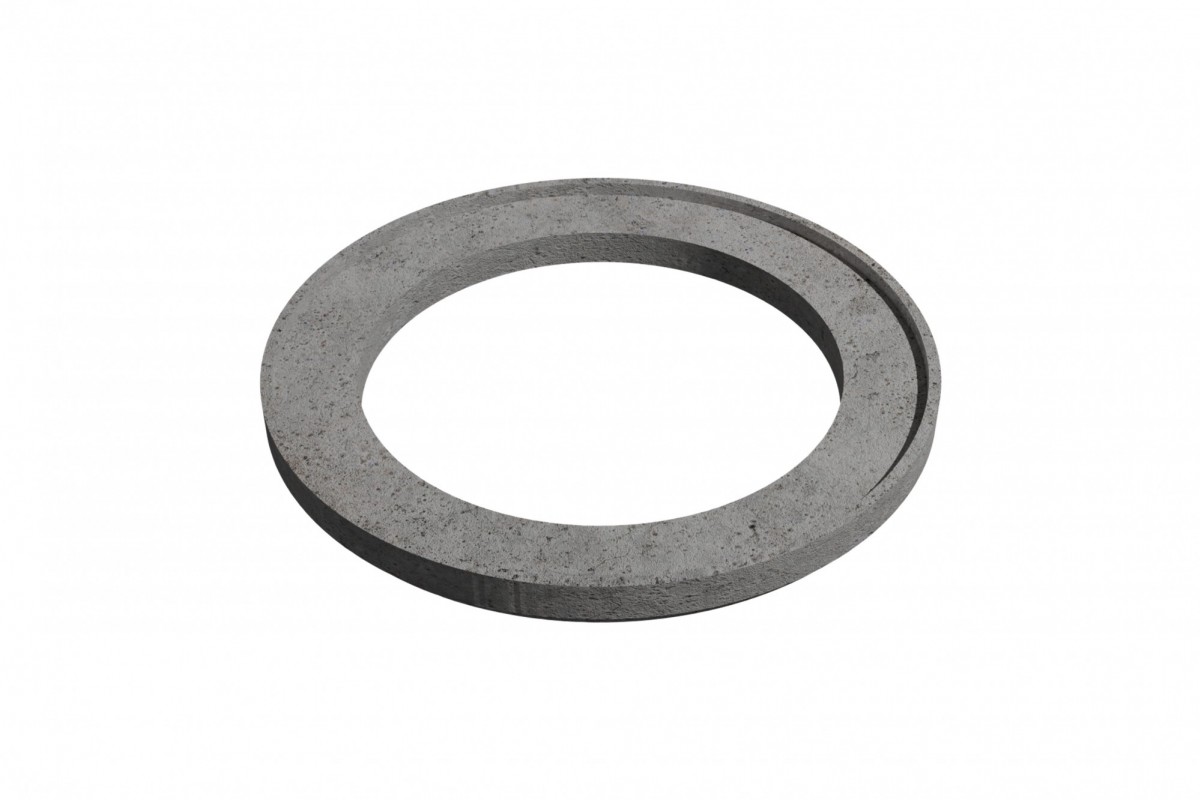

Inel aducere la cota (suprainaltare)
Inelele pot fi montate peste capetele tronconice cu gurile de acces, respectiv sub elementele de acoperire, folosindu-se pentru imbinare mortar de ciment sau adezivi speciali. Inelele de aducere la cota se monteaza doar pe capul tronconic cu diametrul de 800 mm, respectiv 1000 mm. Prin folosirea inelelor de aducere la cota se pot realiza lucrari cu cota impusa.
Culoare disponibila: gri ciment.

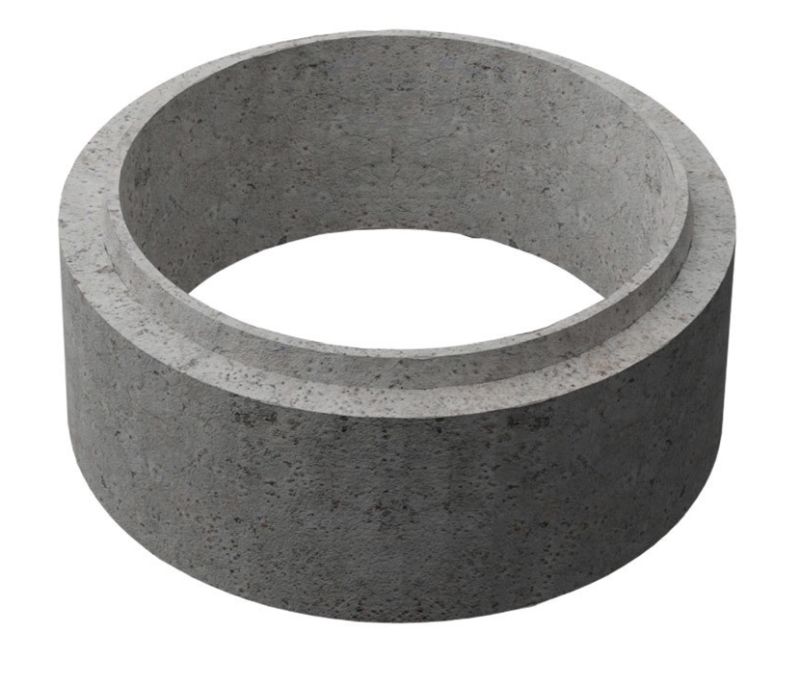

Inel intermediar
Aducerea la cota se face cu inel intermediar, inel superior cu suport cos, inel de aducere la cota.
Culoare disponibila: gri ciment.

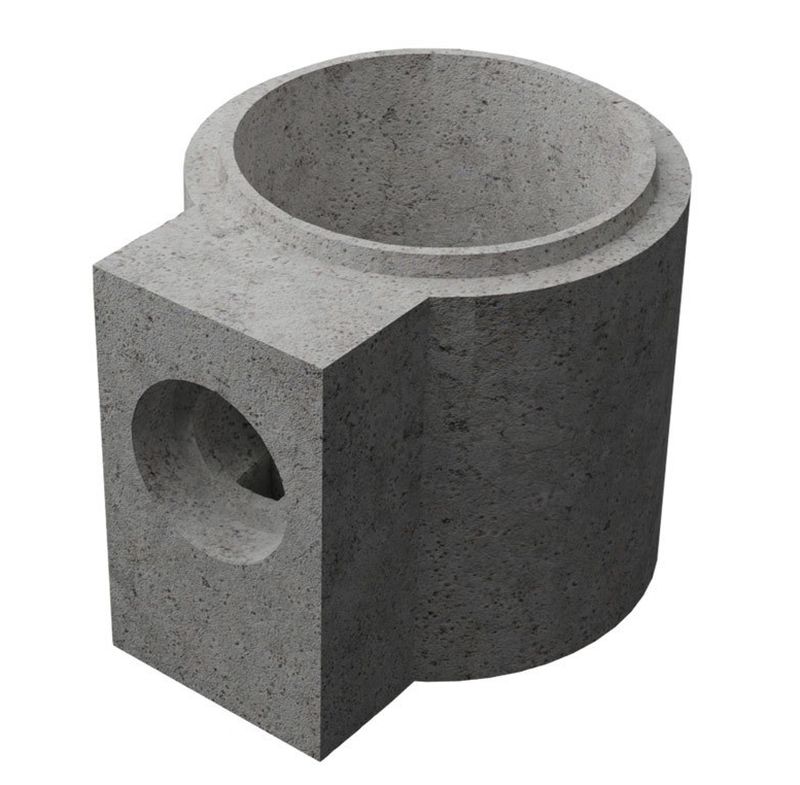

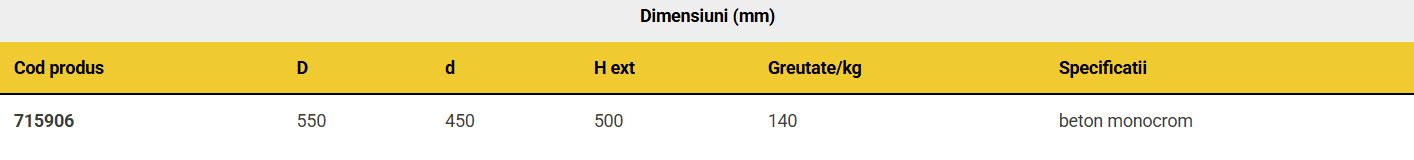

Inel intermediar cu sifon racord 200
Inelul intermediar cu sifon, diametru racord DN 200mm, se utilizeaza pentru aducerea la cota a scurgerii, respectiv a varia volumul receptorului de namol.
Culoare disponibila: gri ciment

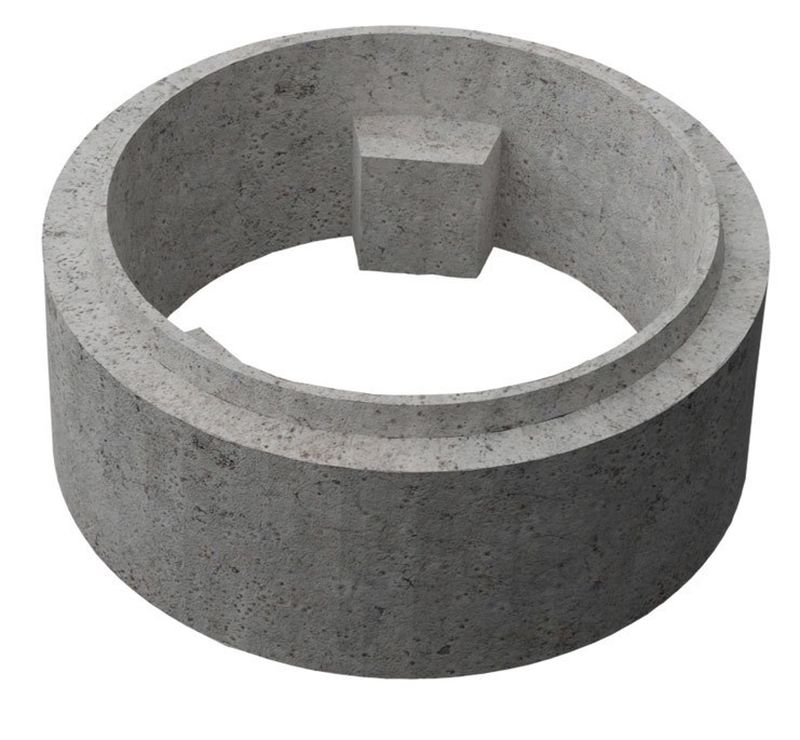

Inel superior cu suport cos
Inel superior din beton, utilizat pentru aducerea la cota, cu suport pentru cos din PVC pentru guri de scurgere, ce asigura retinerea reziduriilor.
Culoare disponibila: gri ciment.
