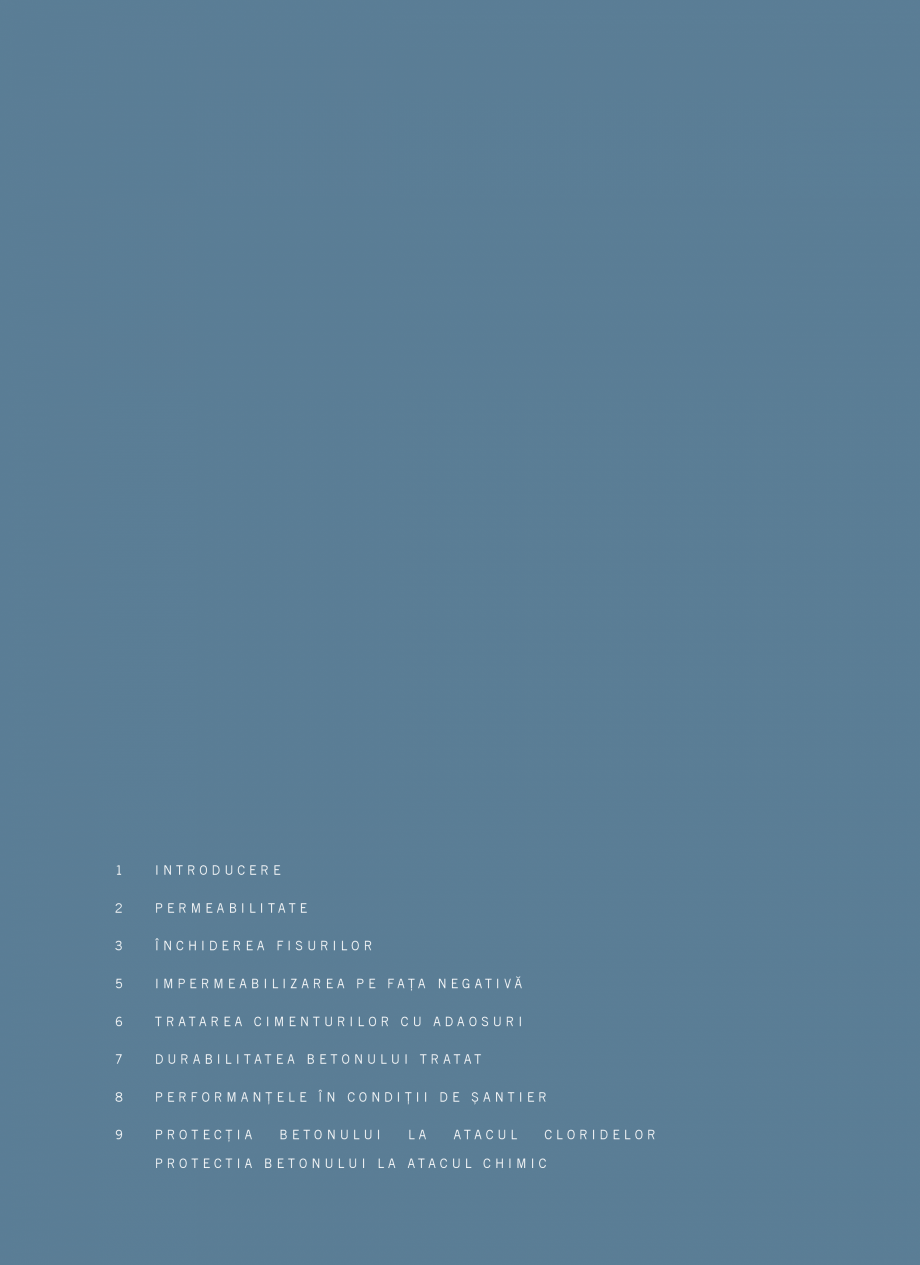

STANDARD MONDIAL ÎN IMPERMEABILIZAREA BETONULUI PRIN CRISTALIZARE [[ 1 1 ]] 1 INTRODUCERE 2 P E R M E A B I L I TAT E 3 ÎNCHIDEREA FISURILOR 5 I M P E R M E A B I L I Z A R E A P E FAȚA N E G AT I VĂ 6 T R ATA R E A C I M E N T U R I L O R C U A D A O S U R I 7 D U R A B I L I TAT E A B E T O N U L U I T R ATAT 8 PERFORMANȚELE ÎN CONDIȚII DE ȘANTIER 9 PROTECȚIA P R O T E C T I A B E T O N U L U I L A ATA C U L C H I M I C BETONULUI LA ATA C U L [2] CLORIDELOR TEHNOLOGIA DE IMPERMEABILIZARE PRIN CRISTALIZARE XYPEX [1] X Y P E X - E F I C I E N ȚA C R I S TA L I Z Ă R I I Sunt 50 de ani de când XYPEX CHEMICAL CORPORATION a inventat pentru prima dată fraza “Hidroizolarea betonului prin cristalizare”, o declarație și un concept care reprezintă o diferențiere radicală față de produsele tradiționale bazate pe bariere de suprafață ale acelui moment. Institute (ACI) a emis un document (ACI 212-3R-16) care clarifică criteriile de

Pagina 1-Tehnologia de impermeabilizare prin cristalizare - XYPEX XYPEX Catalog, brosura Romana STANDARD...

Pagina 2 - Tehnologia de impermeabilizare prin cristalizare - XYPEX XYPEX Catalog, brosura Romana ...

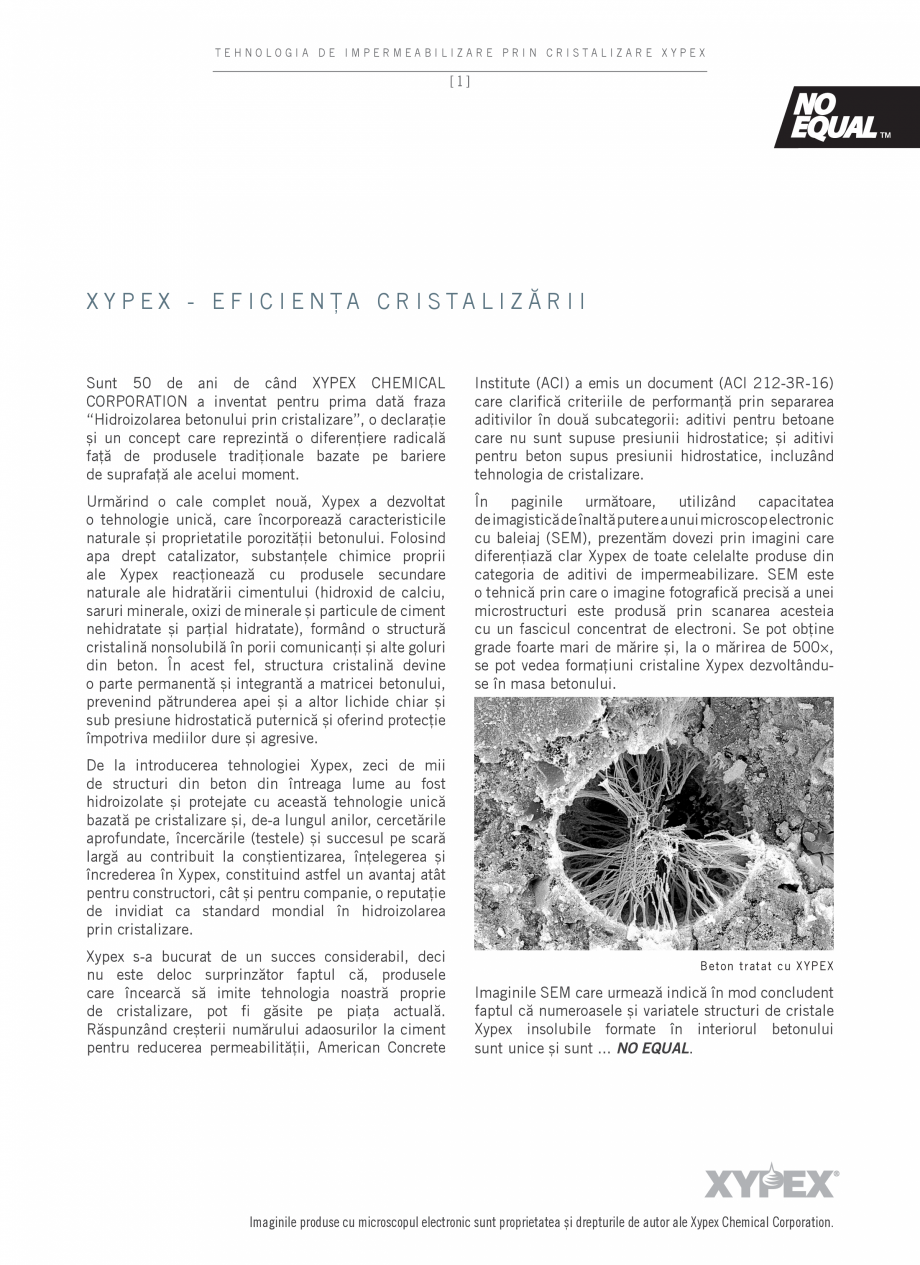

performanță prin separarea aditivilor în două subcategorii: aditivi pentru betoane care nu sunt supuse presiunii hidrostatice; și aditivi pentru beton supus presiunii hidrostatice, incluzând tehnologia de cristalizare. Urmărind o cale complet nouă, Xypex a dezvoltat o tehnologie unică, care încorporează caracteristicile naturale și proprietatile porozității betonului. Folosind apa drept catalizator, substanțele chimice proprii ale Xypex reacționează cu produsele secundare naturale ale hidratării cimentului (hidroxid de calciu, saruri minerale, oxizi de minerale și particule de ciment nehidratate și parțial hidratate), formând o structură cristalină nonsolubilă în porii comunicanți și alte goluri din beton. În acest fel, structura cristalină devine o parte permanentă și integrantă a matricei betonului, prevenind pătrunderea apei și a altor lichide chiar și sub presiune hidrostatică puternică și oferind protecție împotriva mediilor dure

Pagina 3 - Tehnologia de impermeabilizare prin cristalizare - XYPEX XYPEX Catalog, brosura Romana...

și agresive. În paginile următoare, utilizând capacitatea de imagistică de înaltă putere a unui microscop electronic cu baleiaj (SEM), prezentăm dovezi prin imagini care diferențiază clar Xypex de toate celelalte produse din categoria de aditivi de impermeabilizare. SEM este o tehnică prin care o imagine fotografică precisă a unei microstructuri este produsă prin scanarea acesteia cu un fascicul concentrat de electroni. Se pot obține grade foarte mari de mărire și, la o mărirea de 500×, se pot vedea formațiuni cristaline Xypex dezvoltânduse în masa betonului. De la introducerea tehnologiei Xypex, zeci de mii de structuri din beton din întreaga lume au fost hidroizolate și protejate cu această tehnologie unică bazată pe cristalizare și, de-a lungul anilor, cercetările aprofundate, încercările (testele) și succesul pe scară largă au contribuit la conștientizarea, înțelegerea și încrederea în Xypex, constituind astfel un avantaj atât pentru

Pagina 3-Tehnologia de impermeabilizare prin cristalizare - XYPEX XYPEX Catalog, brosura Romana și agresive....

Pagina 4 - Tehnologia de impermeabilizare prin cristalizare - XYPEX XYPEX Catalog, brosura Romana...

constructori, cât și pentru companie, o reputație de invidiat ca standard mondial în hidroizolarea prin cristalizare. Xypex s-a bucurat de un succes considerabil, deci nu este deloc surprinzător faptul că, produsele care încearcă să imite tehnologia noastră proprie de cristalizare, pot fi găsite pe piața actuală. Răspunzând creșterii numărului adaosurilor la ciment pentru reducerea permeabilității, American Concrete Beton tratat cu XYPEX Imaginile SEM care urmează indică în mod concludent faptul că numeroasele și variatele structuri de cristale Xypex insolubile formate în interiorul betonului sunt unice și sunt ... NO EQUAL. Imaginile produse cu microscopul electronic sunt proprietatea și drepturile de autor ale Xypex Chemical Corporation. TEHNOLOGIA DE IMPERMEABILIZARE PRIN CRISTALIZARE XYPEX [2] P E R M E A B I L I TAT E A AUSINDUSTRY - START PROGRAM GRADUAL SEM-105 Ca parte a unui program vast de încercări, eșantioanele din beton au fost sup

Pagina 4-Tehnologia de impermeabilizare prin cristalizare - XYPEX XYPEX Catalog, brosura Romana constructori,...

Pagina 5 - Tehnologia de impermeabilizare prin cristalizare - XYPEX XYPEX Catalog, brosura Romana...

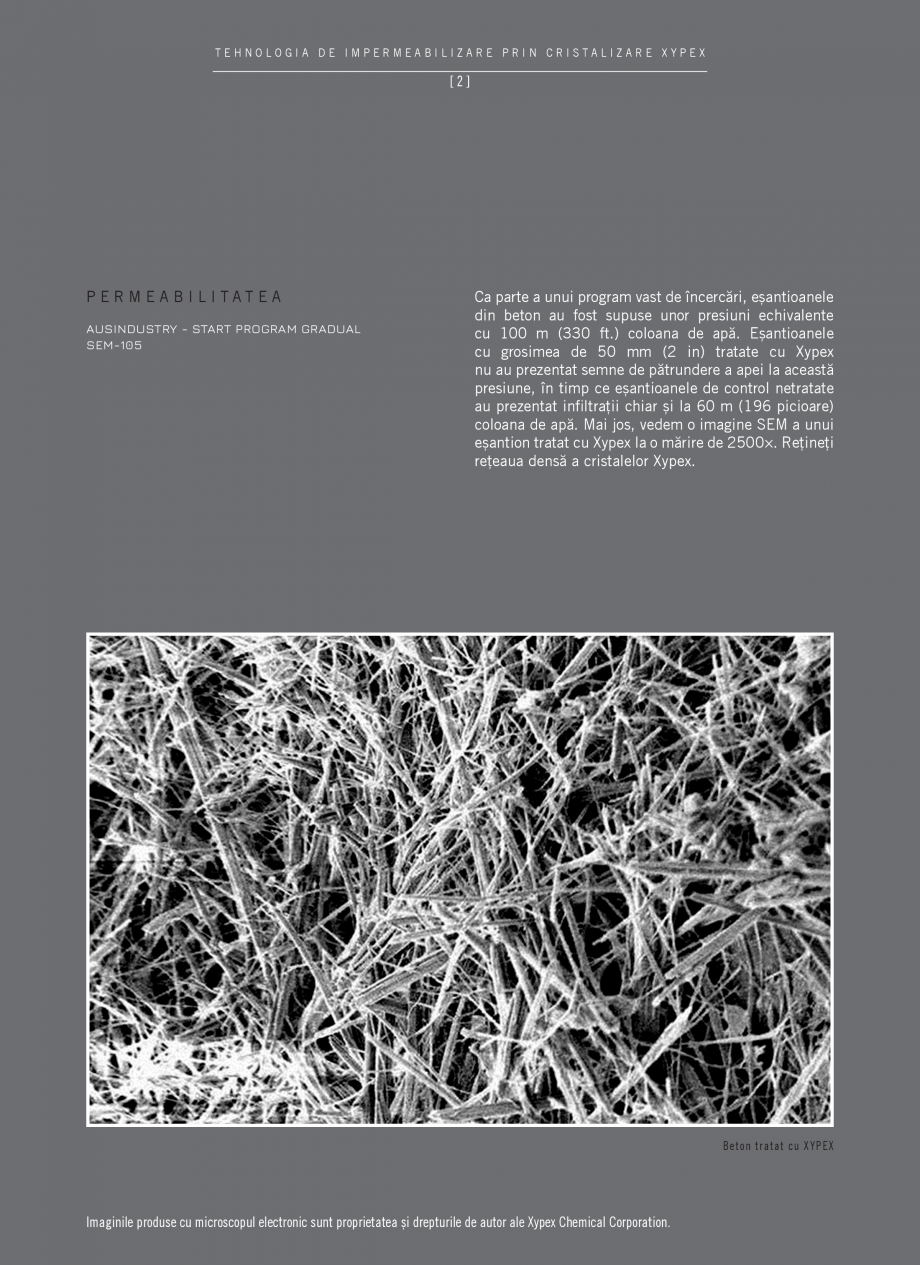

use unor presiuni echivalente cu 100 m (330 ft.) coloana de apă. Eșantioanele cu grosimea de 50 mm (2 in) tratate cu Xypex nu au prezentat semne de pătrundere a apei la această presiune, în timp ce eșantioanele de control netratate au prezentat infiltrații chiar și la 60 m (196 picioare) coloana de apă. Mai jos, vedem o imagine SEM a unui eșantion tratat cu Xypex la o mărire de 2500×. Rețineți rețeaua densă a cristalelor Xypex. Beton tratat cu XYPEX Imaginile produse cu microscopul electronic sunt proprietatea și drepturile de autor ale Xypex Chemical Corporation. TEHNOLOGIA DE IMPERMEABILIZARE PRIN CRISTALIZARE XYPEX [3] Beton tratat cu XYPEX ÎNCHIDEREA FISURILOR SOCIETATEA DE INGINERIE CIVILĂ DIN JAPONIA SEM-102 Podul rutier Hokutoh din Japonia, construit în 1972, a suferit fisuri multiple cu deschideri de 0,1 - 0,2 mm, permițând pătrunderea apei și a sărurilor provenite din tratamentele anti-îngheț. După tratarea intradosului podului cu Xypex C

Pagina 5-Tehnologia de impermeabilizare prin cristalizare - XYPEX XYPEX Catalog, brosura Romana use unor...

Pagina 6 - Tehnologia de impermeabilizare prin cristalizare - XYPEX XYPEX Catalog, brosura Romana...

oncentrate, s-au prelevat carote și s-au supus, pe o lunga perioada, la apă sub presiunea de 2 kg / cm2 (29 psi). În timp ce zonele netratate au continuat să permită infiltrații, toate zonele tratate cu Xypex au fost impermeabile, iar infiltrațiile au încetat. În imaginea SEM, obținută pe carote de beton la 6 - 10 cm (2 - 4 in) sub suprafața tratata cu Xypex a betonului, putem vedea cum tehnologia Xypex Crystalline a închis fisurile și a oprit infiltrațiile. Imaginile produse cu microscopul electronic sunt proprietatea și drepturile de autor ale Xypex Chemical Corporation. TEHNOLOGIA DE IMPERMEABILIZARE PRIN CRISTALIZARE XYPEX [4] ÎNCHIDEREA FISURILOR UNIVERSITATEA STREC - CHULALONGKORN - THAILANDA SEM-112 CENTRALA HIDROELECTICA XAYABURI, LAOS SEM-114 Experții au investigat capacitatea de închidere a Xypex pentru fisuri mai mari de 0,4 mm. Într-o carotă prelevată dintr-un element prefabricat în serviciu, fisurile au fost măsurate având deschide

Pagina 6-Tehnologia de impermeabilizare prin cristalizare - XYPEX XYPEX Catalog, brosura Romana oncentrate,...

Pagina 7 - Tehnologia de impermeabilizare prin cristalizare - XYPEX XYPEX Catalog, brosura Romana ri...

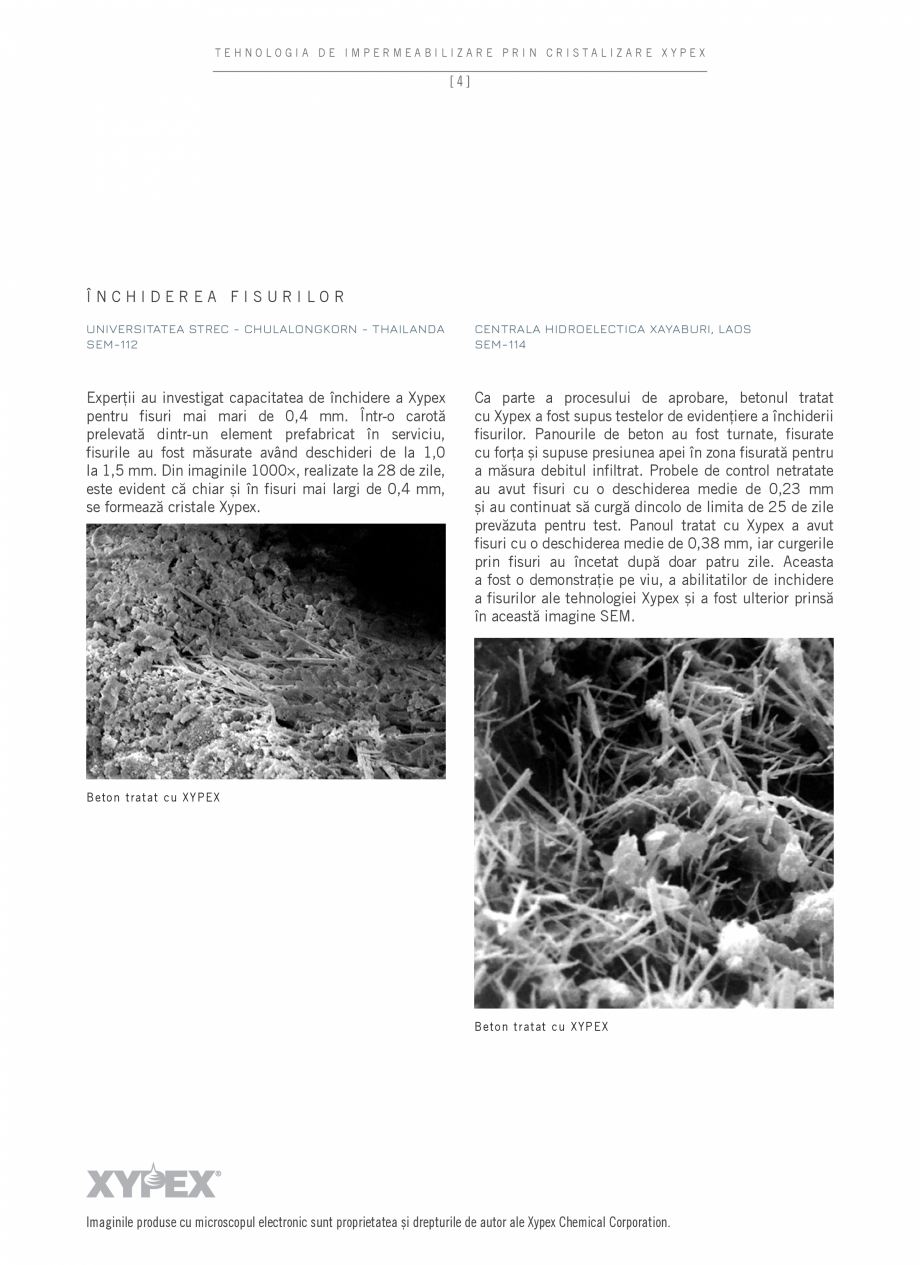

ri de la 1,0 la 1,5 mm. Din imaginile 1000×, realizate la 28 de zile, este evident că chiar și în fisuri mai largi de 0,4 mm, se formează cristale Xypex. Ca parte a procesului de aprobare, betonul tratat cu Xypex a fost supus testelor de evidențiere a închiderii fisurilor. Panourile de beton au fost turnate, fisurate cu forța și supuse presiunea apei în zona fisurată pentru a măsura debitul infiltrat. Probele de control netratate au avut fisuri cu o deschiderea medie de 0,23 mm și au continuat să curgă dincolo de limita de 25 de zile prevăzuta pentru test. Panoul tratat cu Xypex a avut fisuri cu o deschiderea medie de 0,38 mm, iar curgerile prin fisuri au încetat după doar patru zile. Aceasta a fost o demonstrație pe viu, a abilitatilor de inchidere a fisurilor ale tehnologiei Xypex și a fost ulterior prinsă în această imagine SEM. Beton tratat cu XYPEX Beton tratat cu XYPEX Imaginile produse cu microscopul electronic sunt proprietatea și drepturil

Pagina 7-Tehnologia de impermeabilizare prin cristalizare - XYPEX XYPEX Catalog, brosura Romana ri de la 1,0
...

Pagina 8 - Tehnologia de impermeabilizare prin cristalizare - XYPEX XYPEX Catalog, brosura Romana e ...

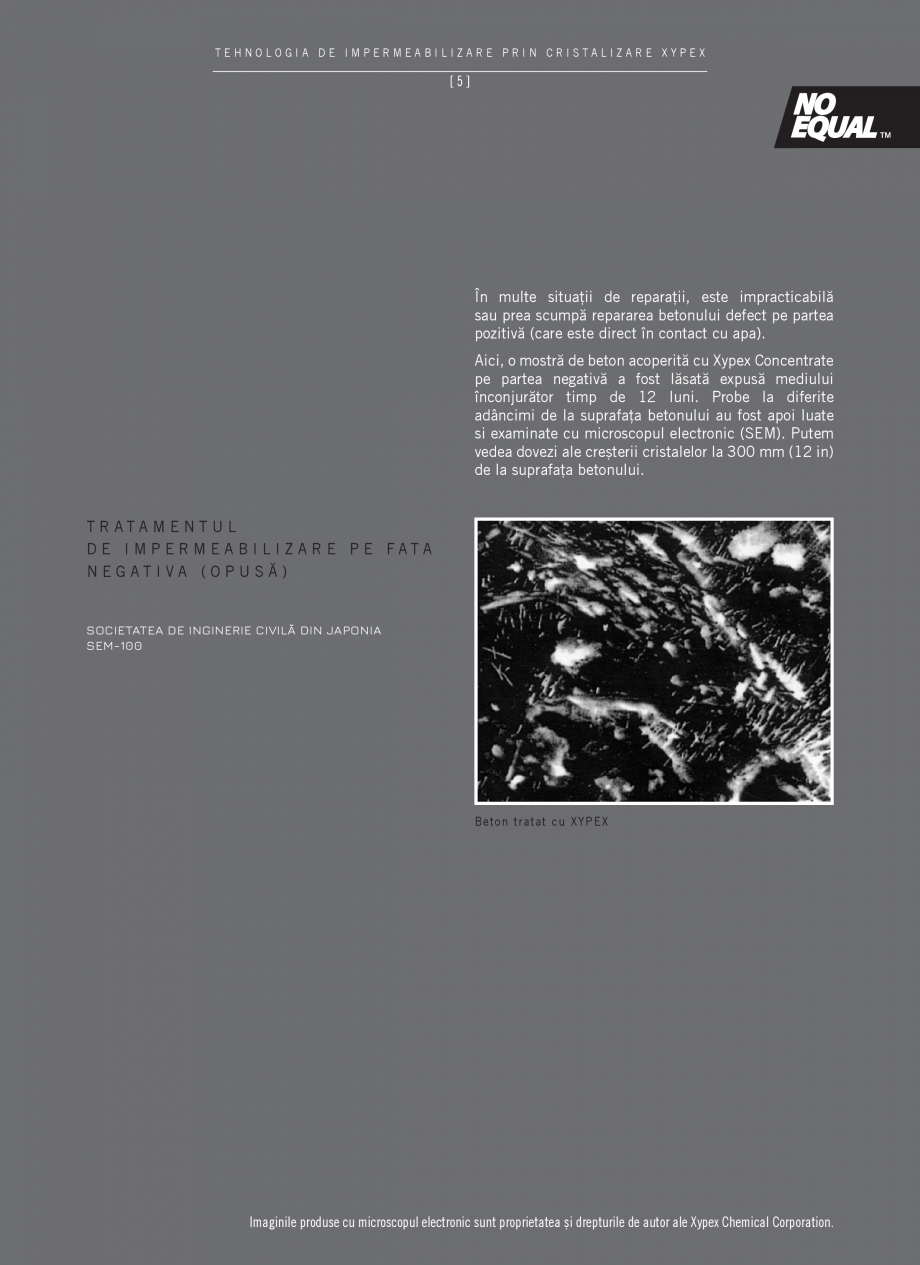

e de autor ale Xypex Chemical Corporation. TEHNOLOGIA DE IMPERMEABILIZARE PRIN CRISTALIZARE XYPEX [5] În multe situații de reparații, este impracticabilă sau prea scumpă repararea betonului defect pe partea pozitivă (care este direct în contact cu apa). Aici, o mostră de beton acoperită cu Xypex Concentrate pe partea negativă a fost lăsată expusă mediului înconjurător timp de 12 luni. Probe la diferite adâncimi de la suprafața betonului au fost apoi luate si examinate cu microscopul electronic (SEM). Putem vedea dovezi ale creșterii cristalelor la 300 mm (12 in) de la suprafața betonului. T R ATA M E N T U L D E I M P E R M E A B I L I Z A R E P E FATA N E G AT I VA ( O P U S Ă ) SOCIETATEA DE INGINERIE CIVILĂ DIN JAPONIA SEM-100 Beton tratat cu XYPEX Imaginile produse cu microscopul electronic sunt proprietatea și drepturile de autor ale Xypex Chemical Corporation. TEHNOLOGIA DE IMPERMEABILIZARE PRIN CRISTALIZARE XYPEX [6] CIMENTURI CU ADAOS (SCM)

Pagina 8-Tehnologia de impermeabilizare prin cristalizare - XYPEX XYPEX Catalog, brosura Romana e de autor...

Pagina 9 - Tehnologia de impermeabilizare prin cristalizare - XYPEX XYPEX Catalog, brosura Romana ...

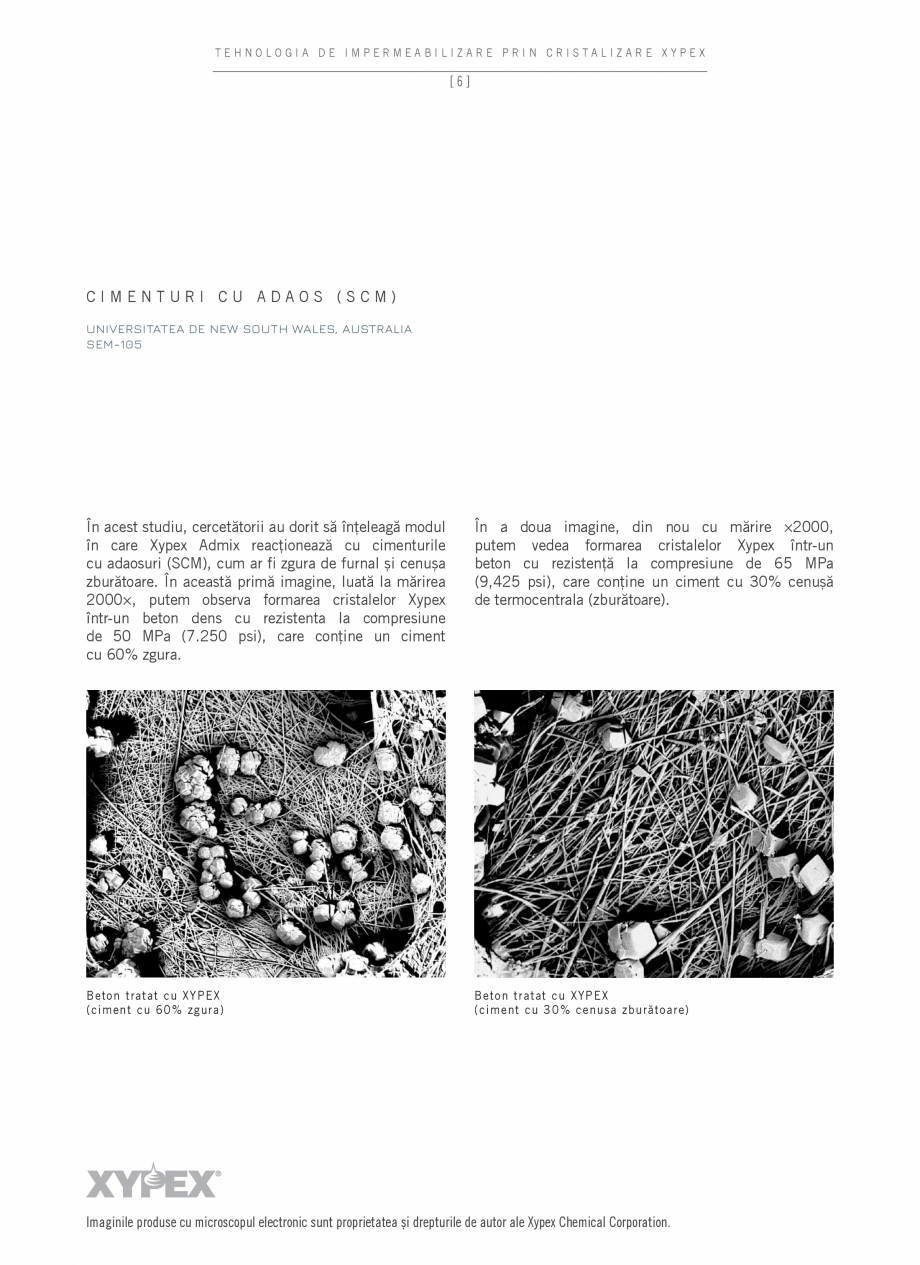

UNIVERSITATEA DE NEW SOUTH WALES, AUSTRALIA SEM-105 În acest studiu, cercetătorii au dorit să înțeleagă modul în care Xypex Admix reacționează cu cimenturile cu adaosuri (SCM), cum ar fi zgura de furnal și cenușa zburătoare. În această primă imagine, luată la mărirea 2000×, putem observa formarea cristalelor Xypex într-un beton dens cu rezistenta la compresiune de 50 MPa (7.250 psi), care conține un ciment cu 60% zgura. În a doua imagine, din nou cu mărire ×2000, putem vedea formarea cristalelor Xypex într-un beton cu rezistență la compresiune de 65 MPa (9,425 psi), care conține un ciment cu 30% cenușă de termocentrala (zburătoare). Beton tratat cu XYPEX (ciment cu 60% zgura) Beton tratat cu XYPEX (ciment cu 30% cenusa zburătoare) Imaginile produse cu microscopul electronic sunt proprietatea și drepturile de autor ale Xypex Chemical Corporation. TEHNOLOGIA DE IMPERMEABILIZARE PRIN CRISTALIZARE XYPEX [7] Esența durabilității

Pagina 10 - Tehnologia de impermeabilizare prin cristalizare - XYPEX XYPEX Catalog, brosura Romana...

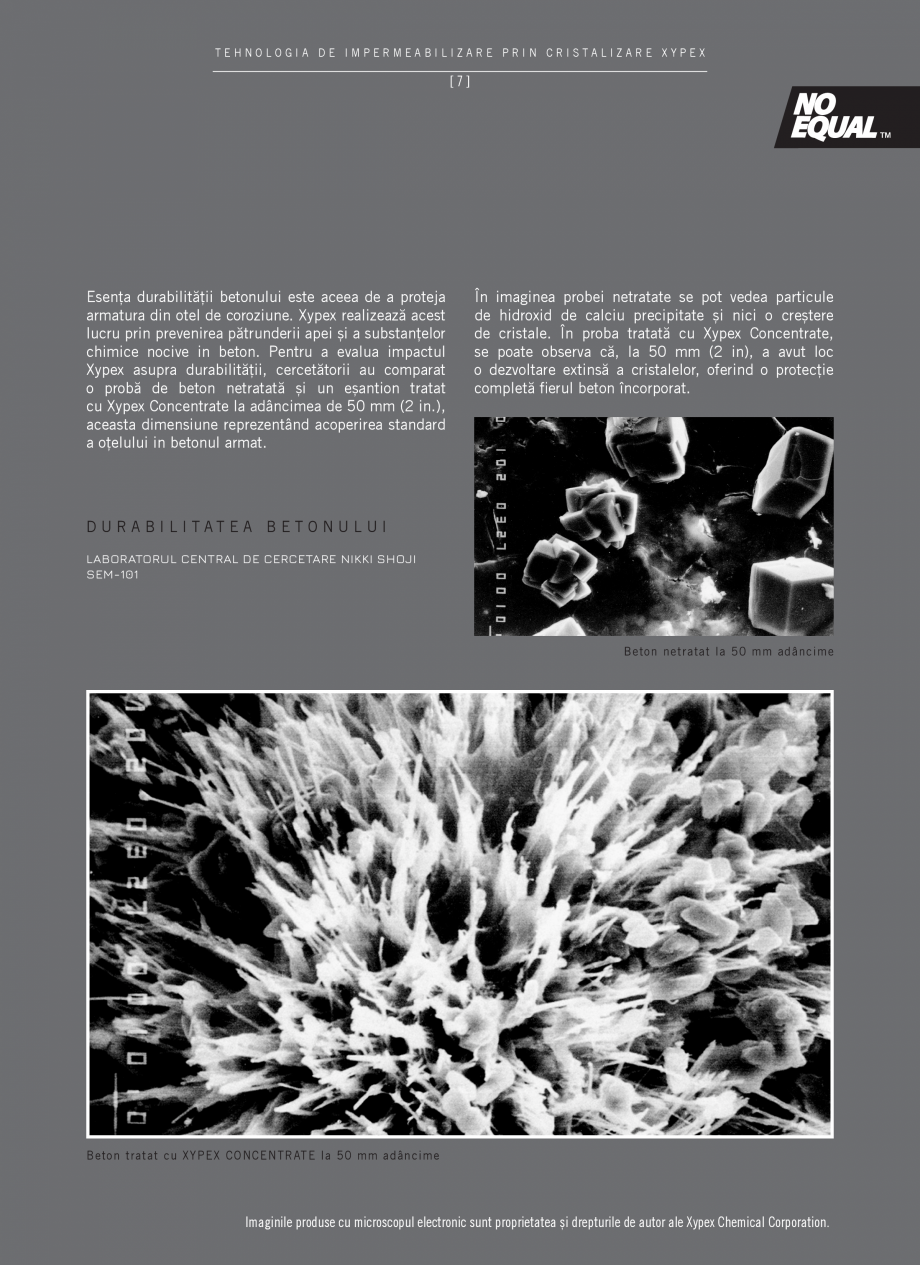

betonului este aceea de a proteja armatura din otel de coroziune. Xypex realizează acest lucru prin prevenirea pătrunderii apei și a substanțelor chimice nocive in beton. Pentru a evalua impactul Xypex asupra durabilității, cercetătorii au comparat o probă de beton netratată și un eșantion tratat cu Xypex Concentrate la adâncimea de 50 mm (2 in.), aceasta dimensiune reprezentând acoperirea standard a oțelului in betonul armat. În imaginea probei netratate se pot vedea particule de hidroxid de calciu precipitate și nici o creștere de cristale. În proba tratată cu Xypex Concentrate, se poate observa că, la 50 mm (2 in), a avut loc o dezvoltare extinsă a cristalelor, oferind o protecție completă fierul beton încorporat. D U R A B I L I TAT E A B E T O N U L U I LABORATORUL CENTRAL DE CERCETARE NIKKI SHOJI SEM-101 Beton netratat la 50 mm adâncime Beton tratat cu XYPEX CONCENTRATE la 50 mm adâncime Imaginile produse cu microscopul electronic sunt propri

Pagina 10-Tehnologia de impermeabilizare prin cristalizare - XYPEX XYPEX Catalog, brosura Romana betonului...

Pagina 11 - Tehnologia de impermeabilizare prin cristalizare - XYPEX XYPEX Catalog, brosura Romana...

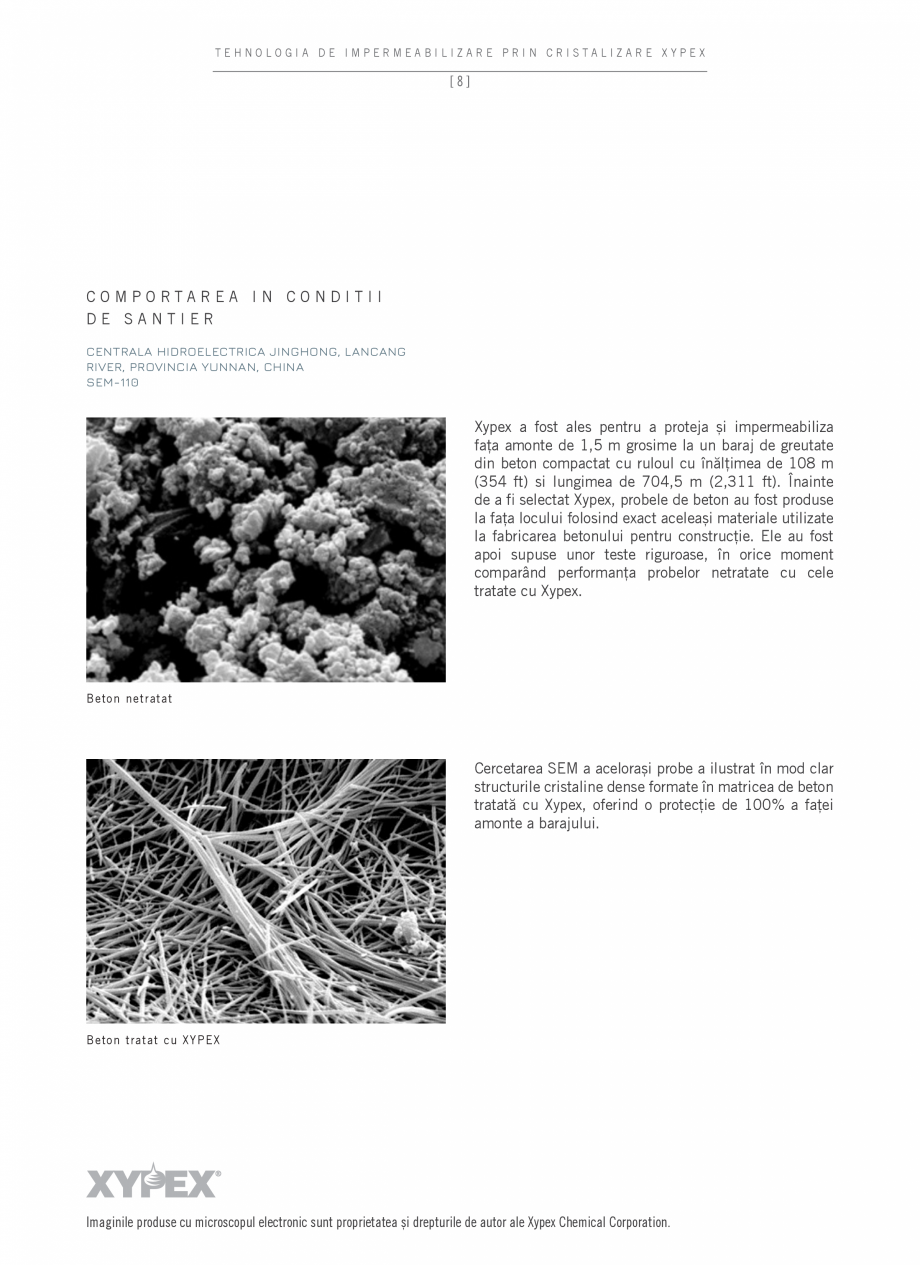

etatea și drepturile de autor ale Xypex Chemical Corporation. TEHNOLOGIA DE IMPERMEABILIZARE PRIN CRISTALIZARE XYPEX [8] COMPORTAREA IN CONDITII DE SANTIER CENTRALA HIDROELECTRICA JINGHONG, LANCANG RIVER, PROVINCIA YUNNAN, CHINA SEM-110 Xypex a fost ales pentru a proteja și impermeabiliza fața amonte de 1,5 m grosime la un baraj de greutate din beton compactat cu ruloul cu înălțimea de 108 m (354 ft) si lungimea de 704,5 m (2,311 ft). Înainte de a fi selectat Xypex, probele de beton au fost produse la fața locului folosind exact aceleași materiale utilizate la fabricarea betonului pentru construcție. Ele au fost apoi supuse unor teste riguroase, în orice moment comparând performanța probelor netratate cu cele tratate cu Xypex. Beton netratat Cercetarea SEM a acelorași probe a ilustrat în mod clar structurile cristaline dense formate în matricea de beton tratată cu Xypex, oferind o protecție de 100% a faței amonte a barajului. Beton tratat cu XYPEX Imag

Pagina 11-Tehnologia de impermeabilizare prin cristalizare - XYPEX XYPEX Catalog, brosura Romana etatea și...

Pagina 12 - Tehnologia de impermeabilizare prin cristalizare - XYPEX XYPEX Catalog, brosura Romana...

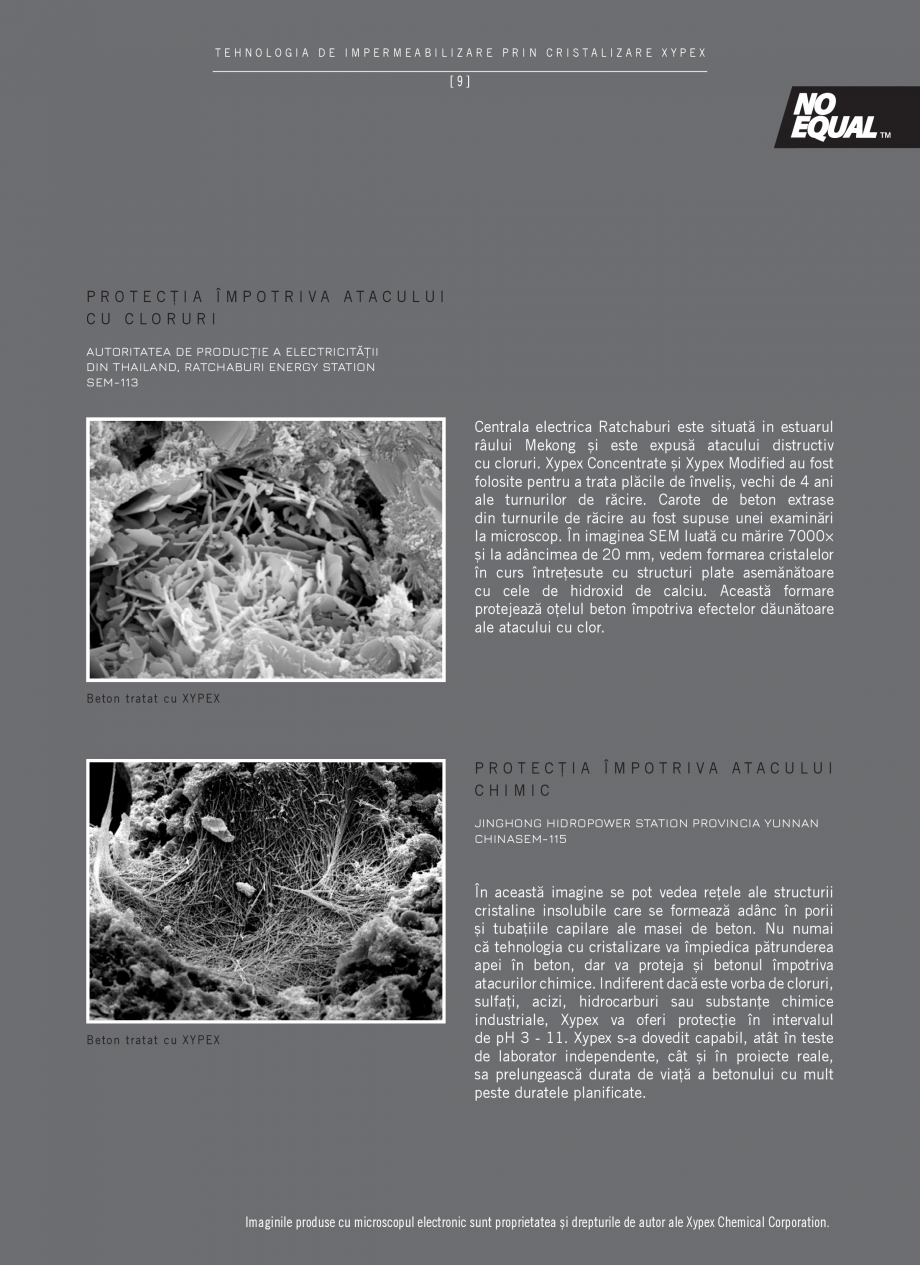

inile produse cu microscopul electronic sunt proprietatea și drepturile de autor ale Xypex Chemical Corporation. TEHNOLOGIA DE IMPERMEABILIZARE PRIN CRISTALIZARE XYPEX [9] P R O T E C Ț I A Î M P O T R I VA ATA C U L U I CU CLORURI AUTORITATEA DE PRODUCȚIE A ELECTRICITĂȚII DIN THAILAND, RATCHABURI ENERGY STATION SEM-113 Centrala electrica Ratchaburi este situată in estuarul râului Mekong și este expusă atacului distructiv cu cloruri. Xypex Concentrate și Xypex Modified au fost folosite pentru a trata plăcile de înveliș, vechi de 4 ani ale turnurilor de răcire. Carote de beton extrase din turnurile de răcire au fost supuse unei examinări la microscop. În imaginea SEM luată cu mărire 7000× și la adâncimea de 20 mm, vedem formarea cristalelor în curs întrețesute cu structuri plate asemănătoare cu cele de hidroxid de calciu. Această formare protejează oțelul beton împotriva efectelor dăunătoare ale atacului cu clor. Beton tratat cu XYPEX P R
