Sistem de fixare Geberit Pluvia - un sistem simplu, un montaj sigur GEBERIT

Limba: Romana

1 afisari

Tip documentatie: Catalog, brosura

Pagina 1 - Sistem de fixare Geberit Pluvia - un sistem simplu, un montaj sigur GEBERIT Catalog,...

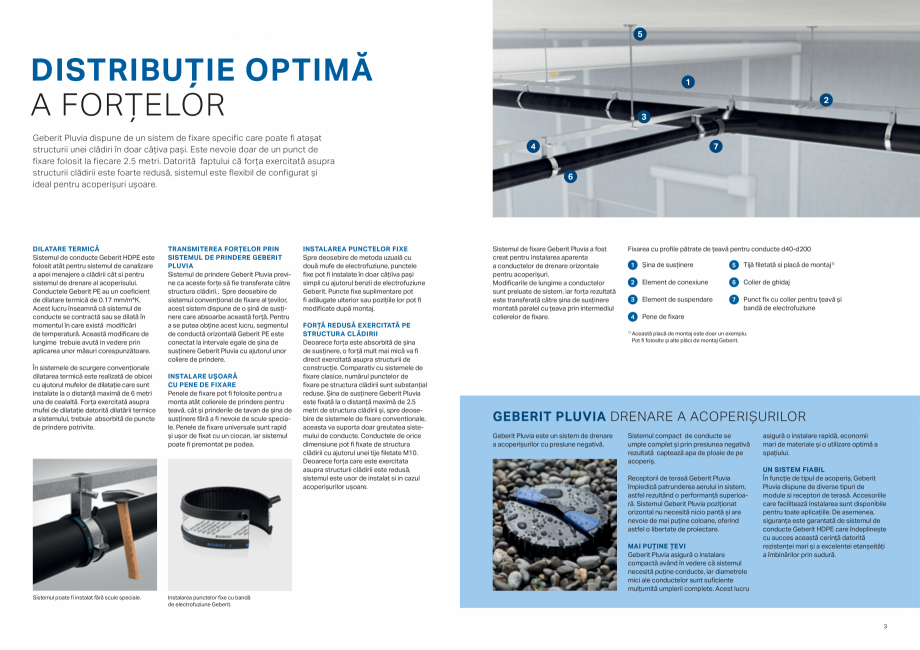

SISTEM DE FIXARE GEBERIT PLUVIA UN SISTEM SIMPLU UN MONTAJ SIGUR NOU ! t eberi orți G a p u s de tev Setul u doar câ c Pluvia nente o comp t.ro eberi w w w.g 5 DISTRIBUȚIE OPTIMĂ A FORȚELOR Geberit Pluvia dispune de un sistem de fixare specific care poate fi atașat structurii unei clădiri în doar câțiva pași. Este nevoie doar de un punct de fixare folosit la fiecare 2.5 metri. Datorită faptului că forța exercitată asupra structurii clădirii este foarte redusă, sistemul este flexibil de configurat și ideal pentru acoperișuri ușoare. DILATARE TERMICĂ Sistemul de conducte Geberit HDPE este folosit atât pentru sistemul de canalizare a apei menajere a clădirii cât si pentru sistemul de drenare al acoperisului. Conductele Geberit PE au un coeficient de dilatare termică de 0.17 mm/m*K. Acest lucru înseamnă că sistemul de conducte se contractă sau se dilată în momentul în care există modificări de temperatură. Această modificare de lungime trebuie avu

Pagina 1-Sistem de fixare Geberit Pluvia - un sistem simplu, un montaj sigur GEBERIT Catalog, brosura Romana ...

Pagina 2 - Sistem de fixare Geberit Pluvia - un sistem simplu, un montaj sigur GEBERIT Catalog,...

tă in vedere prin aplicarea unor măsuri corespunzătoare. În sistemele de scurgere convenționale dilatarea termică este realizată de obicei cu ajutorul mufelor de dilatație care sunt instalate la o distanță maximă de 6 metri una de cealaltă. Forța exercitată asupra mufei de dilatație datorită dilatării termice a sistemului, trebuie absorbită de puncte de prindere potrivite. TRANSMITEREA FORȚELOR PRIN SISTEMUL DE PRINDERE GEBERIT PLUVIA Sistemul de prindere Geberit Pluvia previne ca aceste forțe să fie transferate către structura clădirii., Spre deosebire de sistemul convențional de fixare al țevilor, acest sistem dispune de o șină de susținere care absoarbe această forță. Pentru a se putea obține acest lucru, segmentul de conductă orizontală Geberit PE este conectat la intervale egale de șina de susținere Geberit Pluvia cu ajutorul unor coliere de prindere. INSTALARE UȘOARĂ CU PENE DE FIXARE Penele de fixare pot fi folosite pentru a monta atât col

Pagina 2-Sistem de fixare Geberit Pluvia - un sistem simplu, un montaj sigur GEBERIT Catalog, brosura Romana ...

Pagina 3 - Sistem de fixare Geberit Pluvia - un sistem simplu, un montaj sigur GEBERIT Catalog,...

ierele de prindere pentru țeavă, cât și prinderile de tavan de șina de susținere fără a fi nevoie de scule speciale. Penele de fixare universale sunt rapid și ușor de fixat cu un ciocan, iar sistemul poate fi premontat pe podea. INSTALAREA PUNCTELOR FIXE Spre deosebire de metoda uzuală cu două mufe de electrofuziune, punctele fixe pot fi instalate în doar câțiiva pași simpli cu ajutorul benzii de electrofuziune Geberit. Puncte fixe suplimentare pot fi adăugate ulterior sau pozițiile lor pot fi modificate după montaj. FORȚĂ REDUSĂ EXERCITATĂ PE STRUCTURA CLĂDIRII Deoarece forța este absorbită de șina de susținere, o forță mult mai mică va fi direct exercitată asupra structurii de construcție. Comparativ cu sistemele de fixare clasice, numărul punctelor de fixare pe structura clădirii sunt substanțial reduse. Șina de susținere Geberit Pluvia este fixată la o distanță maximă de 2.5 metri de structura clădirii și, spre deosebire de sistemele de

Pagina 3-Sistem de fixare Geberit Pluvia - un sistem simplu, un montaj sigur GEBERIT Catalog, brosura Romana ...

Pagina 4 - Sistem de fixare Geberit Pluvia - un sistem simplu, un montaj sigur GEBERIT Catalog,...

fixare conventionale, aceasta va suporta doar greutatea sistemului de conducte. Conductele de orice dimensiune pot fi fixate de structura clădirii cu ajutorul unei tije filetate M10. Deoarece forța care este exercitata asupra structurii clădirii este redusă, sistemul este usor de instalat si in cazul acoperișurilor ușoare. 1 2 3 4 7 6 Sistemul de fixare Geberit Pluvia a fost creat pentru instalarea aparenta a conductelor de drenare orizontale pentru acoperișuri. Modificarile de lungime a conductelor sunt preluate de sistem, iar forța rezultată este transferată către șina de susținere montată paralel cu țeava prin intermediul colierelor de fixare. Fixarea cu profile pătrate de țeavă pentru conducte d40-d200 1) 1 Șina de susținere 5 Tijă filetată si placă de montaj1) 2 Element de conexiune 6 Colier de ghidaj 3 Element de suspendare 7 Punct fix cu colier pentru țeavă și bandă de electrofuziune 4 Pene de fixare ceastă placă de montaj este

Pagina 4-Sistem de fixare Geberit Pluvia - un sistem simplu, un montaj sigur GEBERIT Catalog, brosura Romana ...

Pagina 5 - Sistem de fixare Geberit Pluvia - un sistem simplu, un montaj sigur GEBERIT Catalog,...

doar un exemplu. A Pot fi folosite și alte plăci de montaj Geberit. GEBERIT PLUVIA DRENARE A ACOPERIȘURILOR Geberit Pluvia este un sistem de drenare a acoperișurilor cu presiune negativă. Sistemul compact de conducte se umple complet și prin presiunea negativă rezultată captează apa de ploaie de pe acoperiș. Receptorii de terasă Geberit Pluvia împiedică patrunderea aerului in sistem, astfel rezultând o performanță superioară. Sistemul Geberit Pluvia poziționat orizontal nu necesită nicio pantă și are nevoie de mai puține coloane, oferind astfel o libertate de proiectare. MAI PUȚINE ȚEVI Geberit Pluvia asigură o instalare compactă având în vedere că sistemul necesită puține conducte, iar diametrele mici ale conductelor sunt suficiente mulțumită umplerii complete. Acest lucru Sistemul poate fi instalat fără scule speciale. asigură o instalare rapidă, economii mari de materiale și o utilizare optimă a spațiului. UN SISTEM FIABIL În funcție de

Pagina 5-Sistem de fixare Geberit Pluvia - un sistem simplu, un montaj sigur GEBERIT Catalog, brosura Romana ...

Pagina 6 - Sistem de fixare Geberit Pluvia - un sistem simplu, un montaj sigur GEBERIT Catalog,...

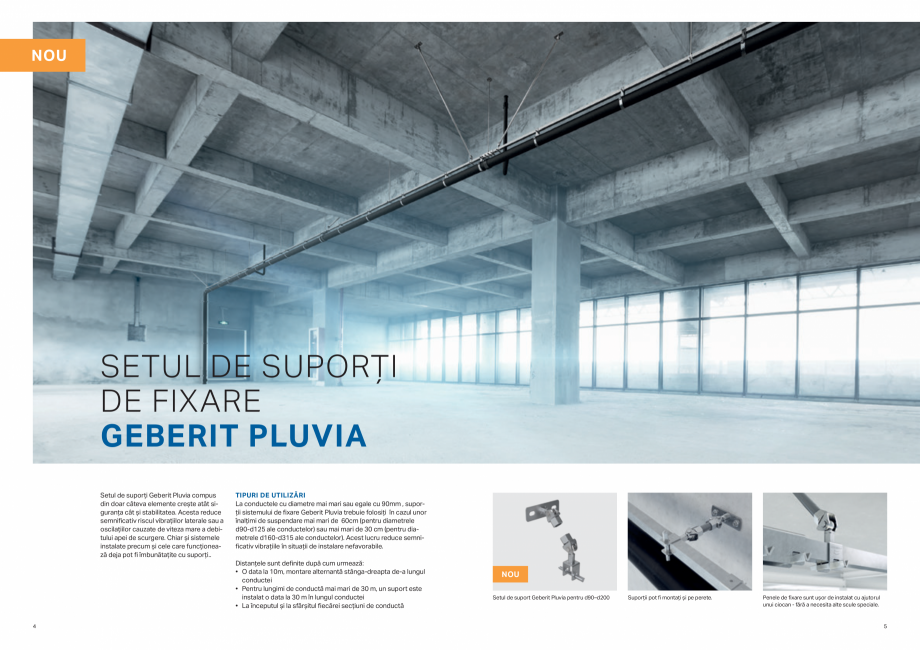

tipul de acoperiș, Geberit Pluvia dispune de diverse tipuri de module si receptori de terasă. Accesoriile care facilitează instalarea sunt disponibile pentru toate aplicațiile. De asemenea, siguranța este garantată de sistemul de conducte Geberit HDPE care îndeplinește cu succes această cerință datorită rezistenței mari și a excelentei etanșeități a îmbinărilor prin sudură. Instalarea punctelor fixe cu bandă de electrofuziune Geberit. 3 NOU SETUL DE SUPORȚI DE FIXARE GEBERIT PLUVIA Setul de suporți Geberit Pluvia compus din doar câteva elemente crește atât siguranța cât și stabilitatea. Acesta reduce semnificativ riscul vibrațiilor laterale sau a oscilațiilor cauzate de viteza mare a debitului apei de scurgere. Chiar și sistemele instalate precum și cele care funcționează deja pot fi îmbunătațite cu suporți.. TIPURI DE UTILIZĂRI La conductele cu diametre mai mari sau egale cu 90mm , suporții sistemului de fixare Geberit Pluvia trebuie folo

Pagina 6-Sistem de fixare Geberit Pluvia - un sistem simplu, un montaj sigur GEBERIT Catalog, brosura Romana ...

Pagina 7 - Sistem de fixare Geberit Pluvia - un sistem simplu, un montaj sigur GEBERIT Catalog,...

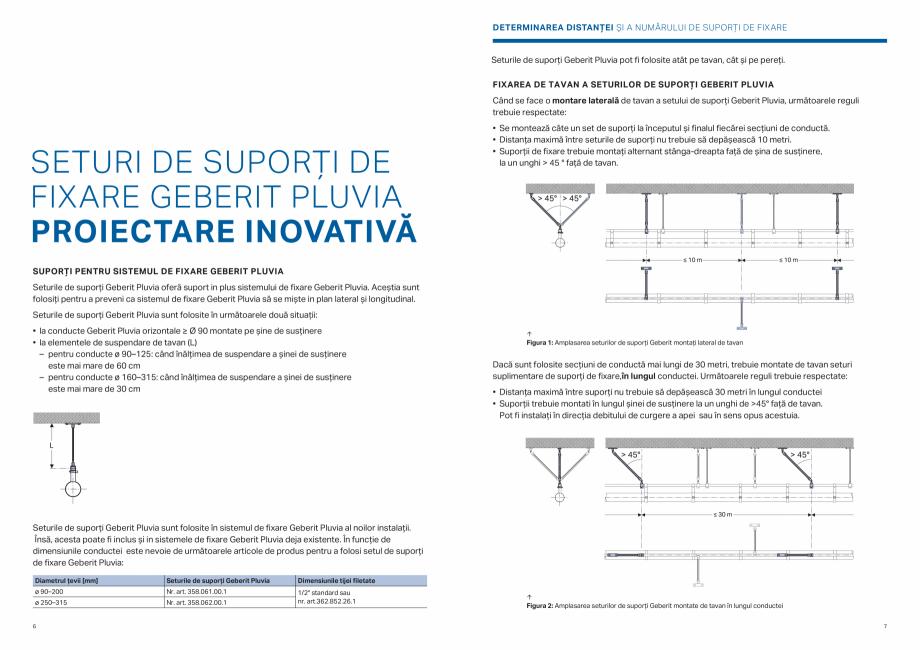

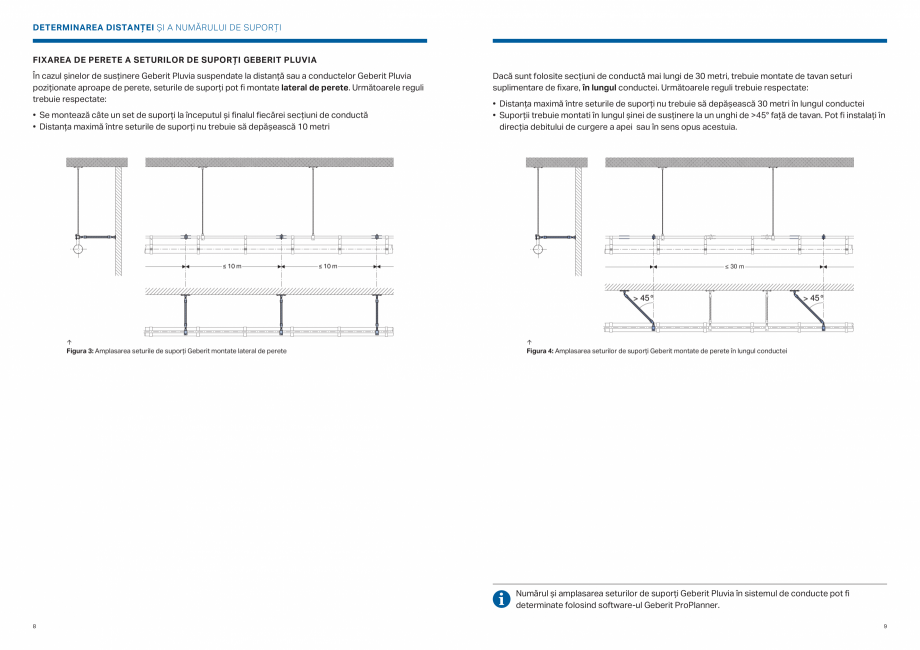

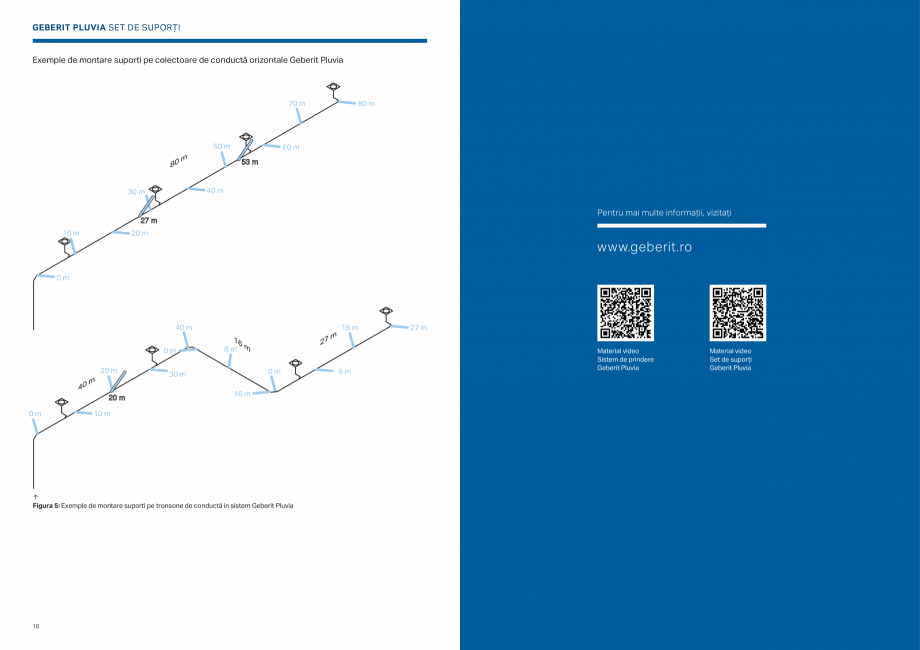

siți în cazul unor înalțimi de suspendare mai mari de 60cm (pentru diametrele d90-d125 ale conductelor) sau mai mari de 30 cm (pentru diametrele d160-d315 ale conductelor). Acest lucru reduce semnificativ vibrațiile în situații de instalare nefavorabile. Distanțele sunt definite după cum urmează: • O data la 10m, montare alternantă stânga-dreapta de-a lungul conductei • Pentru lungimi de conductă mai mari de 30 m, un suport este instalat o data la 30 m în lungul conductei • La începutul și la sfârșitul fiecărei secțiuni de conductă 4 NOU Setul de suport Geberit Pluvia pentru d90–d200 Suporții pot fi montați și pe perete. Penele de fixare sunt ușor de instalat cu ajutorul unui ciocan - fără a necesita alte scule speciale. 5 DETERMINAREA DISTANȚEI ȘI A NUMĂRULUI DE SUPORȚI DE FIXARE Seturile de suporți Geberit Pluvia pot fi folosite atât pe tavan, cât și pe pereți. FIXAREA DE TAVAN A SETURILOR DE SUPORȚI GEBERIT PLUVIA Când se face o
