MANUAL

VALABIL...

GEBERIT PLUVIA MANUAL VALABIL DIN APRILIE 2021 MANUAL GEBERIT PLUVIA 1 ELEMENTE DE BAZĂ 1.1 Vedere de ansamblu Geberit Pluvia 5 1.2 Principiul de funcţionare Geberit Pluvia 6 1.2.1 Diferenţa dintre Geberit Pluvia şi sistemul convenţional de drenaj al acoperişului 1.3 Avantajele Geberit Pluvia faţă de sistemul convenţional de drenaj al acoperişului 1.3.1 Caracteristici și avantaje la prima vedere 7 8 8 1.4 Domeniu de aplicaţii Geberit Pluvia 9 1.5 Receptori de terasă Geberit Pluvia 10 1.5.1 Vedere de ansamblu 10 1.5.2 Structură 10 1.5.3 Prezentare generală a gamei de produse 17 1.5.4 Posibilităţi de utilizare a receptorilor de terasă Geberit Pluvia 23 1.5.5 Preaplinuri de urgenţă Geberit Pluvia 33 1.6 Sistemul de conducte Geberit HDPE 36 1.6.1 Vedere de ansamblu sistem de conducte Geberit HDPE 36 1.6.2 Domeniul de aplicare Geberit HDPE pentru Geberit Pluvia 36 1.6.3 Fixarea conductelor 38 1.7 Sistem de fixare Geberit Pluvia

Pagina 1-Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana GEBERIT PLUVIA

MANUAL

VALABIL DIN APRILIE ...

Pagina 2 - Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana
39

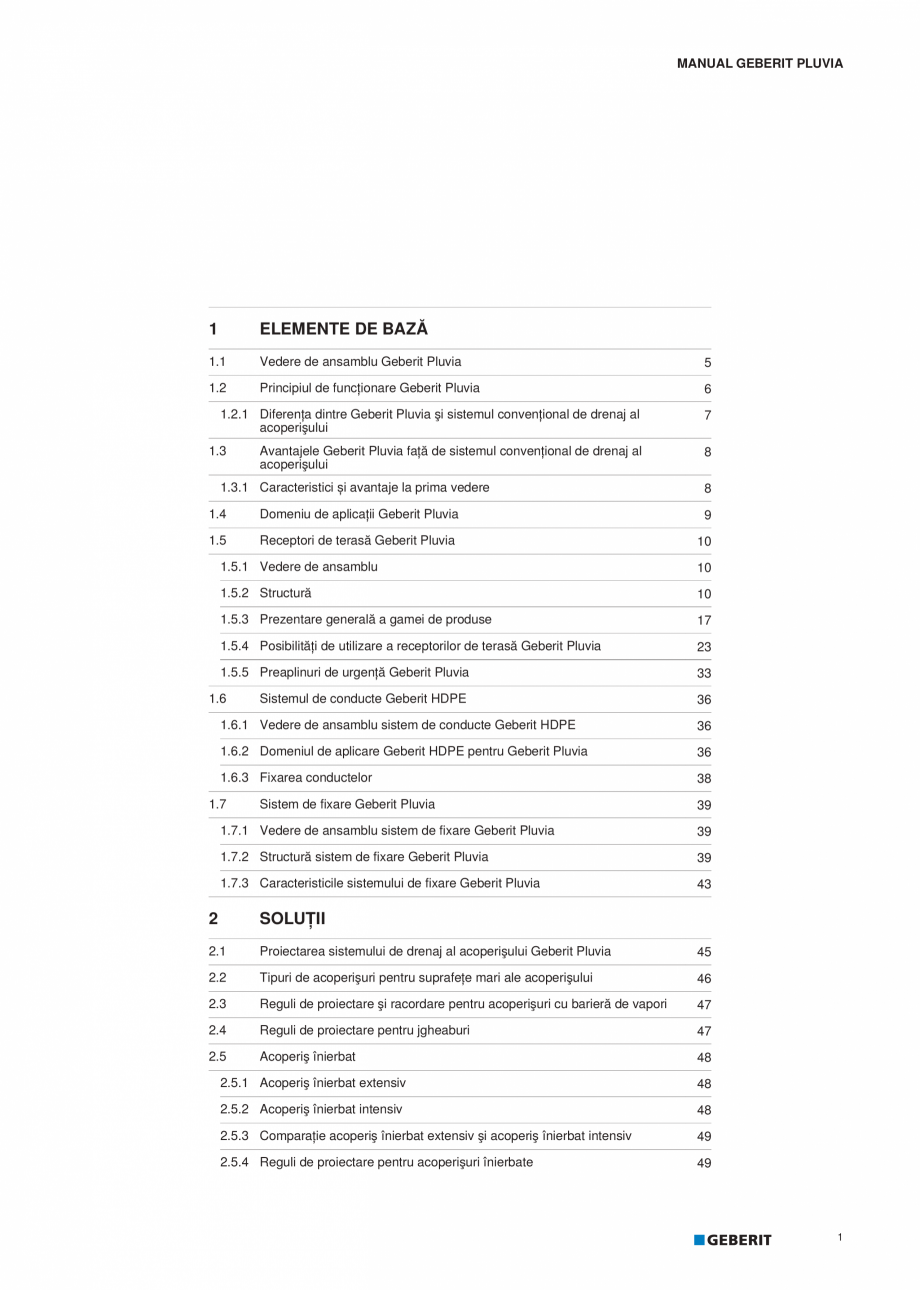

1.7.1 Vedere de ansamblu...

39 1.7.1 Vedere de ansamblu sistem de fixare Geberit Pluvia 39 1.7.2 Structură sistem de fixare Geberit Pluvia 39 1.7.3 Caracteristicile sistemului de fixare Geberit Pluvia 43 2 SOLUŢII 2.1 Proiectarea sistemului de drenaj al acoperişului Geberit Pluvia 45 2.2 Tipuri de acoperişuri pentru suprafeţe mari ale acoperişului 46 2.3 Reguli de proiectare şi racordare pentru acoperişuri cu barieră de vapori 47 2.4 Reguli de proiectare pentru jgheaburi 47 2.5 Acoperiş înierbat 48 2.5.1 Acoperiş înierbat extensiv 48 2.5.2 Acoperiş înierbat intensiv 48 2.5.3 Comparaţie acoperiş înierbat extensiv şi acoperiş înierbat intensiv 49 2.5.4 Reguli de proiectare pentru acoperişuri înierbate 49 1 MANUAL GEBERIT PLUVIA 2.6 Proiectarea şi prelucrarea receptorilor de terasă Geberit Pluvia 2.6.1 Amplasarea receptorilor de terasă 50 2.6.2 Modul de montare al receptorilor de terasă Geberit Pluvia 50 2.6.3 Dimensiuni de montaj ale receptorilor

Pagina 2-Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana
39

1.7.1 Vedere de ansamblu sistem de...

Pagina 3 - Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana de terasă Geberit Pluvia

64

2....

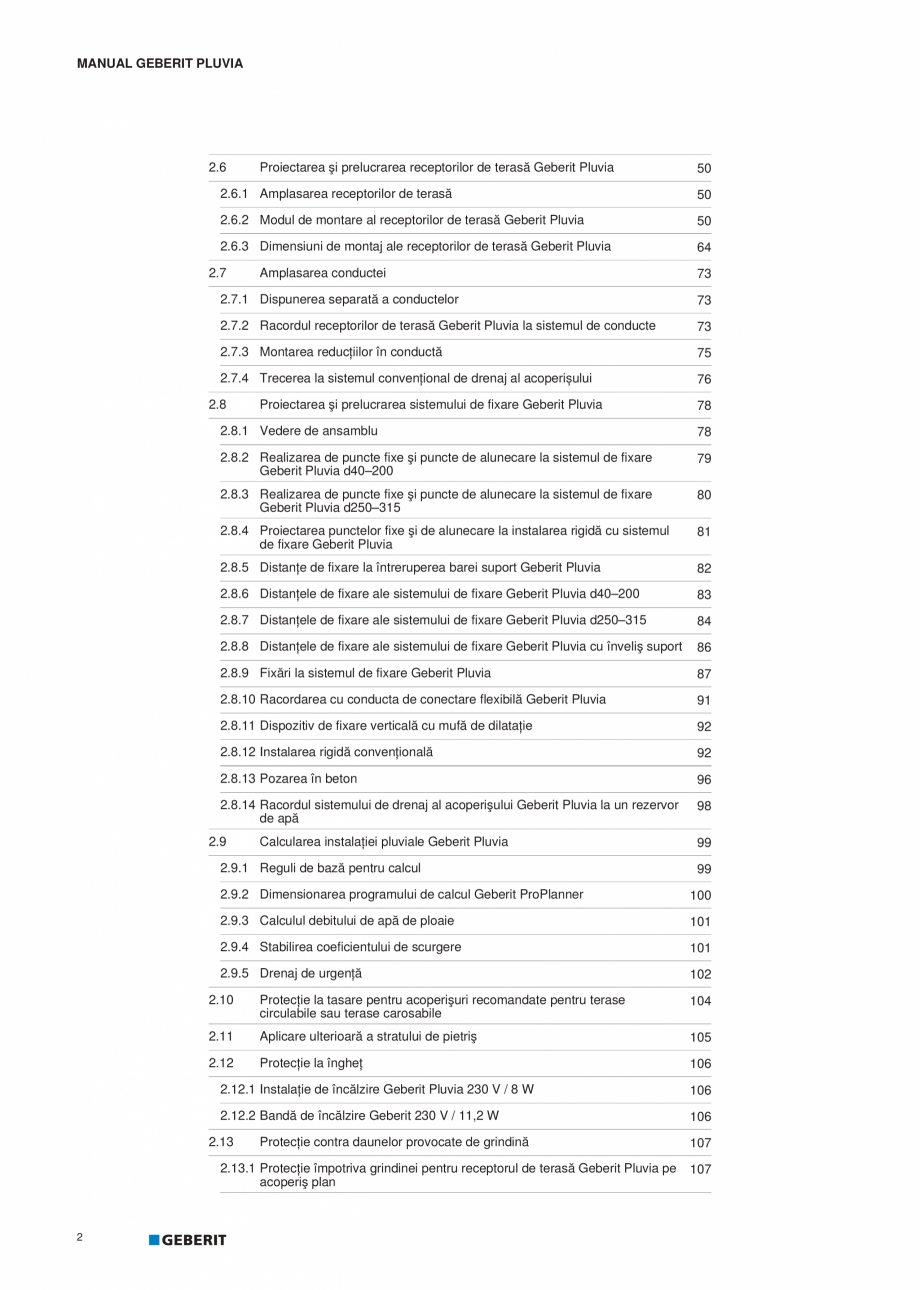

de terasă Geberit Pluvia 64 2.7 Amplasarea conductei 73 2.7.1 Dispunerea separată a conductelor 73 2.7.2 Racordul receptorilor de terasă Geberit Pluvia la sistemul de conducte 73 2.7.3 Montarea reducţiilor în conductă 75 2.7.4 Trecerea la sistemul convenţional de drenaj al acoperișului 76 2.8 Proiectarea şi prelucrarea sistemului de fixare Geberit Pluvia 78 2.8.1 Vedere de ansamblu 78 2.8.2 Realizarea de puncte fixe şi puncte de alunecare la sistemul de fixare Geberit Pluvia d40–200 79 2.8.3 Realizarea de puncte fixe şi puncte de alunecare la sistemul de fixare Geberit Pluvia d250–315 80 2.8.4 Proiectarea punctelor fixe şi de alunecare la instalarea rigidă cu sistemul de fixare Geberit Pluvia 81 2.8.5 Distanţe de fixare la întreruperea barei suport Geberit Pluvia 82 2.8.6 Distanţele de fixare ale sistemului de fixare Geberit Pluvia d40–200 83 2.8.7 Distanţele de fixare ale sistemului de fixare Geberit Pluvia d250–315 84 2.8.8 Dista

Pagina 3-Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana de terasă Geberit Pluvia

64

2.7
...

Pagina 4 - Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana nţele de fixare ale sistemului...

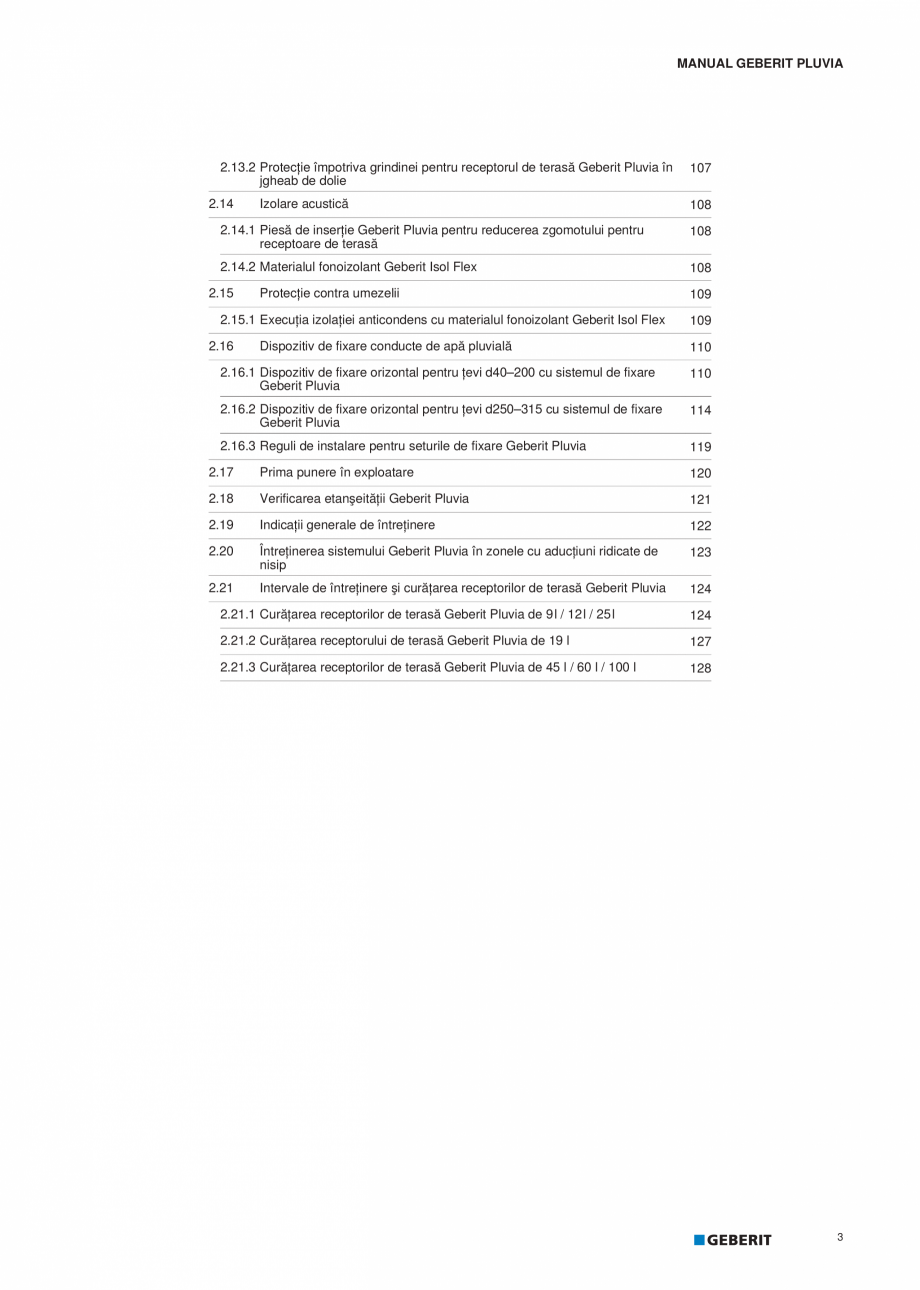

nţele de fixare ale sistemului de fixare Geberit Pluvia cu înveliş suport 86 2.8.9 Fixări la sistemul de fixare Geberit Pluvia 87 2.8.10 Racordarea cu conducta de conectare flexibilă Geberit Pluvia 91 2.8.11 Dispozitiv de fixare verticală cu mufă de dilataţie 92 2.8.12 Instalarea rigidă convenţională 92 2.8.13 Pozarea în beton 96 2.8.14 Racordul sistemului de drenaj al acoperişului Geberit Pluvia la un rezervor de apă 98 2.9 Calcularea instalaţiei pluviale Geberit Pluvia 2.9.1 Reguli de bază pentru calcul 99 99 2.9.2 Dimensionarea programului de calcul Geberit ProPlanner 100 2.9.3 Calculul debitului de apă de ploaie 101 2.9.4 Stabilirea coeficientului de scurgere 101 2.9.5 Drenaj de urgenţă 102 2.10 Protecţie la tasare pentru acoperişuri recomandate pentru terase circulabile sau terase carosabile 104 2.11 Aplicare ulterioară a stratului de pietriş 105 2.12 Protecţie la îngheţ 106 2.12.1 Instalație de încălzire Geberit Pluv

Pagina 4-Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana nţele de fixare ale sistemului de fixare...

Pagina 5 - Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana ia 230 V / 8 W

106

2.12.2...

ia 230 V / 8 W 106 2.12.2 Bandă de încălzire Geberit 230 V / 11,2 W 106 2.13 Protecţie contra daunelor provocate de grindină 2.13.1 Protecţie împotriva grindinei pentru receptorul de terasă Geberit Pluvia pe acoperiş plan 2 50 107 107 MANUAL GEBERIT PLUVIA 2.13.2 Protecţie împotriva grindinei pentru receptorul de terasă Geberit Pluvia în jgheab de dolie 2.14 Izolare acustică 107 108 2.14.1 Piesă de inserţie Geberit Pluvia pentru reducerea zgomotului pentru receptoare de terasă 108 2.14.2 Materialul fonoizolant Geberit Isol Flex 108 2.15 Protecţie contra umezelii 2.15.1 Execuţia izolaţiei anticondens cu materialul fonoizolant Geberit Isol Flex 2.16 Dispozitiv de fixare conducte de apă pluvială 109 109 110 2.16.1 Dispozitiv de fixare orizontal pentru ţevi d40–200 cu sistemul de fixare Geberit Pluvia 110 2.16.2 Dispozitiv de fixare orizontal pentru ţevi d250–315 cu sistemul de fixare Geberit Pluvia 114 2.16.3 Reguli de instalare pent

Pagina 5-Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana ia 230 V / 8 W

106

2.12.2 Bandă de...

Pagina 6 - Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana ru seturile de fixare Geberit...

ru seturile de fixare Geberit Pluvia 119 2.17 Prima punere în exploatare 120 2.18 Verificarea etanşeităţii Geberit Pluvia 121 2.19 Indicaţii generale de întreţinere 122 2.20 Întreţinerea sistemului Geberit Pluvia în zonele cu aducţiuni ridicate de nisip 123 2.21 Intervale de întreţinere şi curăţarea receptorilor de terasă Geberit Pluvia 124 2.21.1 Curăţarea receptorilor de terasă Geberit Pluvia de 9 l / 12 l / 25 l 124 2.21.2 Curăţarea receptorului de terasă Geberit Pluvia de 19 l 127 2.21.3 Curăţarea receptorilor de terasă Geberit Pluvia de 45 l / 60 l / 100 l 128 3 CAPITOLUL UNU ELEMENTE DE BAZĂ 4 ELEMENTE DE BAZĂ VEDERE DE ANSAMBLU GEBERIT PLUVIA 1.1 VEDERE DE ANSAMBLU GEBERIT PLUVIA Geberit Pluvia este un sistem de drenaj al acoperişului pentru acoperișuri plane izolate sau neizolate şi acoperișuri cu jgheaburi situate în interior sau în exterior. Geberit Pluvia este potrivit în special pentru drenajul suprafeţelor

Pagina 6-Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana ru seturile de fixare Geberit Pluvia

119

2...

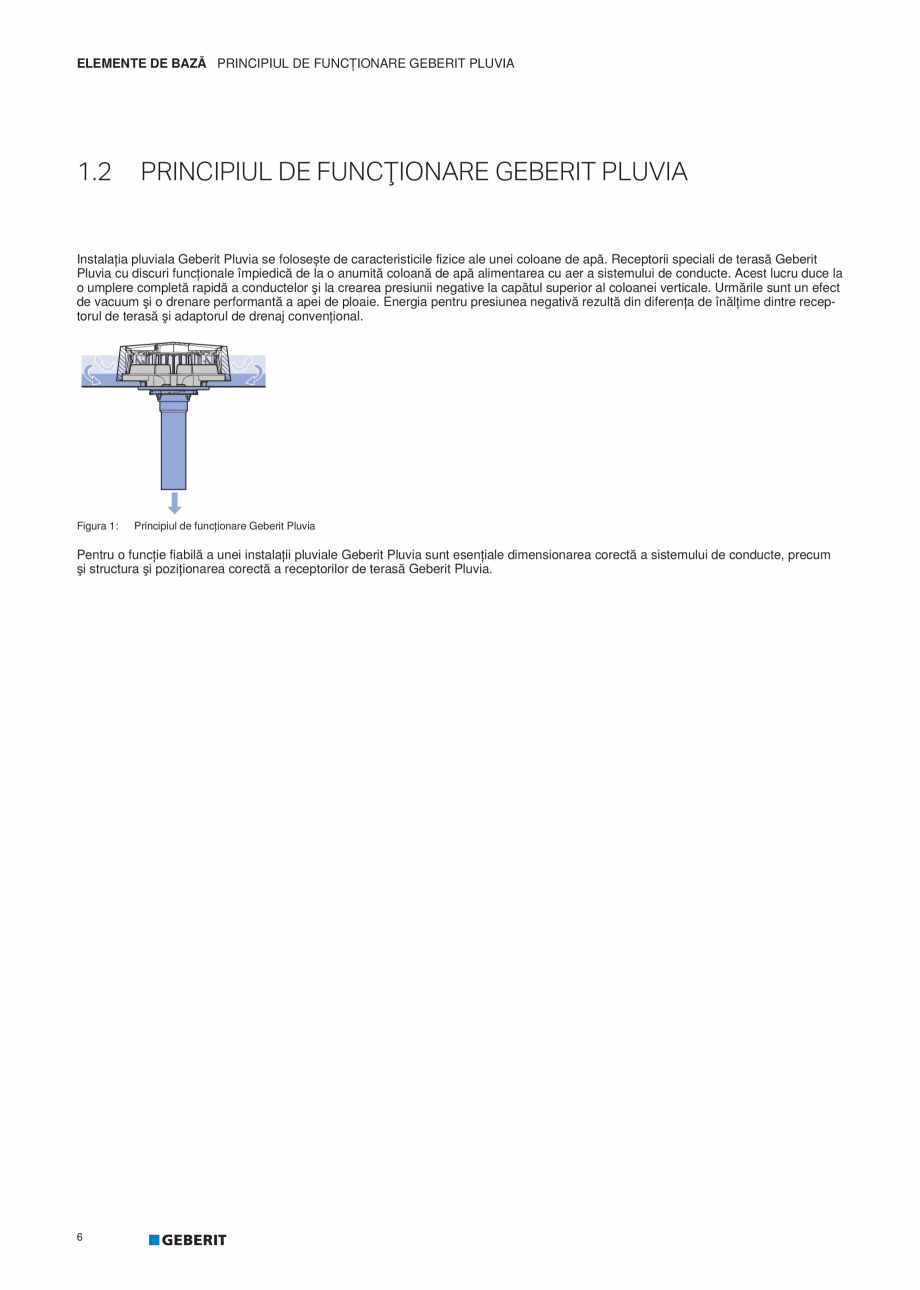

Pagina 7 - Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana mari de acoperiş.
În cadrul...

mari de acoperiş. În cadrul sistemului de drenaj al acoperişului Geberit Pluvia obiectivul este umplerea completă a sistemului de conducte şi astfel o autoabsorbţie prin formarea unei presiuni negative. Umplerea completă se obţine printr-un receptor de terasă special Geberit Pluvia şi prin sistemul de reglare al sistemului de conducte (stabilirea dimensiunii conductei). Energia pentru presiunea negativă rezultă din diferenţa de înălţime dintre receptorul de terasă şi adaptorul de drenaj convenţional. Geberit Pluvia este compus din următoarele componente ale sistemului: • Receptori de terasă Geberit Pluvia • Preaplinuri de urgenţă Geberit Pluvia • Sistem de conducte Geberit HDPE • Sistem de fixare Geberit Pluvia • Program de calcul Geberit ProPlanner Programul de calcul Geberit ProPlanner permite calculele hidraulice şi dimensionarea sistemului de drenaj al acoperişului Geberit Pluvia. În mod analog, calculul sistemului de drenaj al acoperişului Geb

Pagina 7-Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana mari de acoperiş.
În cadrul sistemului de...

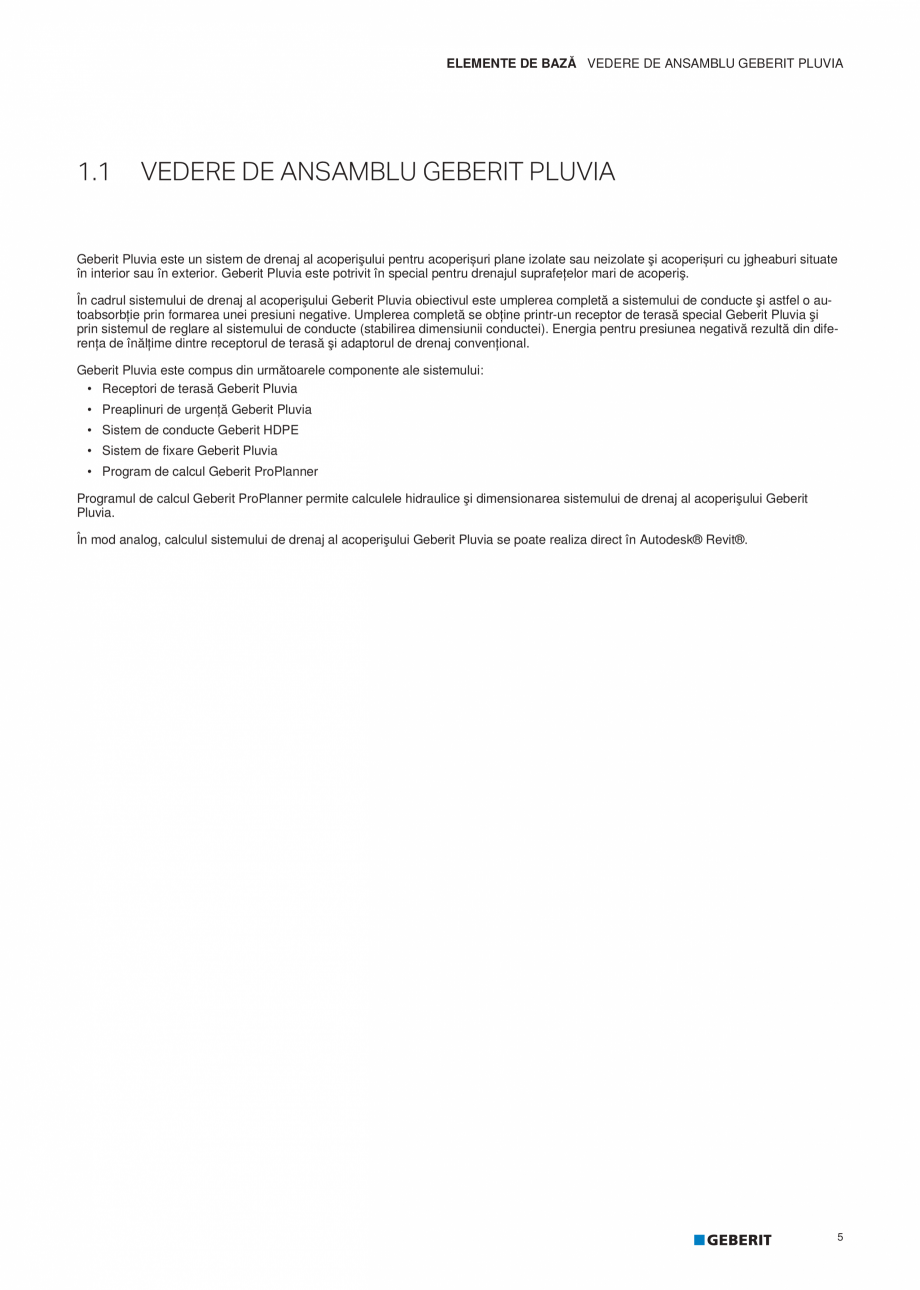

Pagina 8 - Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana erit Pluvia se poate realiza...

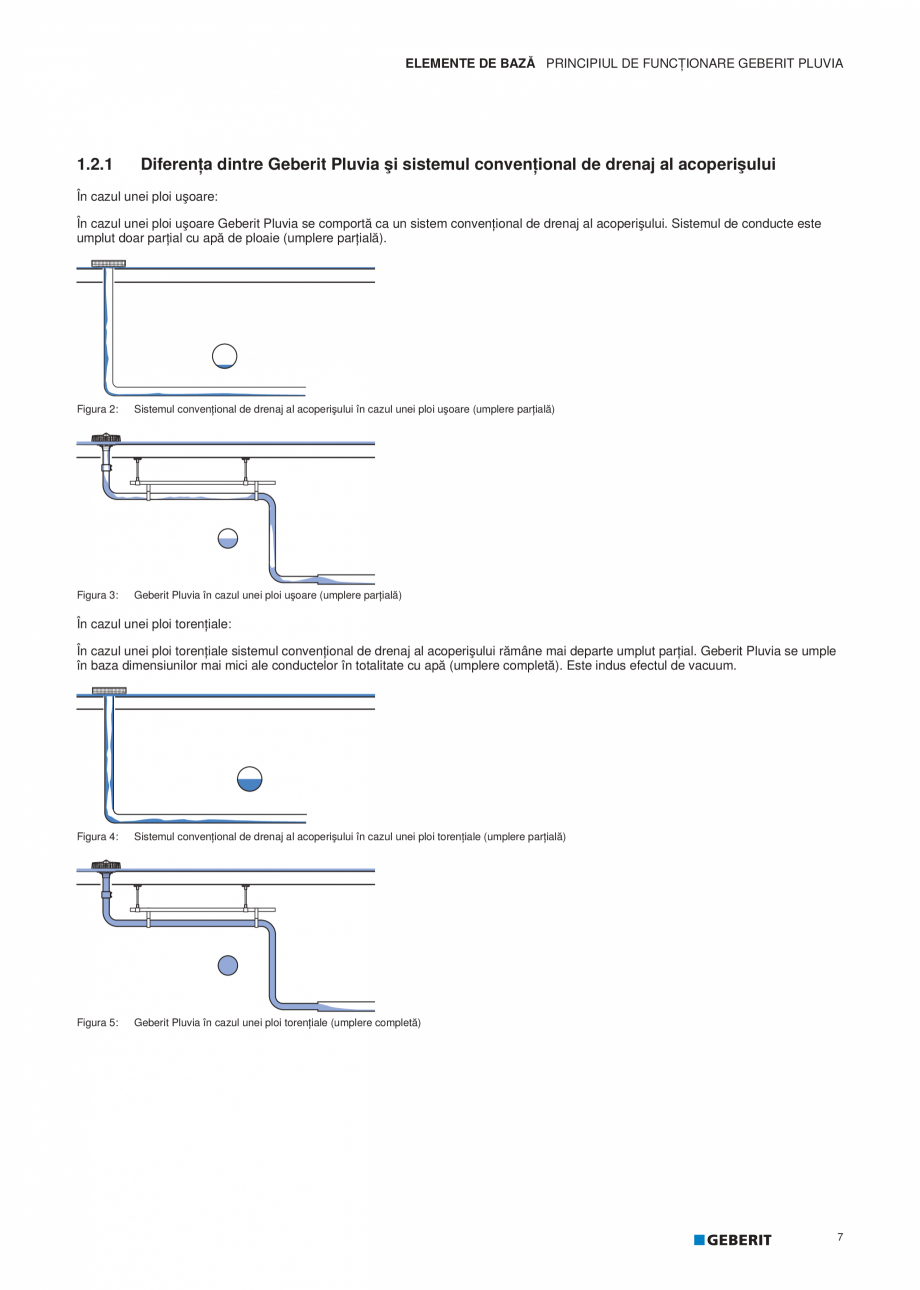

erit Pluvia se poate realiza direct în Autodesk® Revit®. 5 ELEMENTE DE BAZĂ PRINCIPIUL DE FUNCŢIONARE GEBERIT PLUVIA 1.2 PRINCIPIUL DE FUNCŢIONARE GEBERIT PLUVIA Instalaţia pluviala Geberit Pluvia se folosește de caracteristicile fizice ale unei coloane de apă. Receptorii speciali de terasă Geberit Pluvia cu discuri funcţionale împiedică de la o anumită coloană de apă alimentarea cu aer a sistemului de conducte. Acest lucru duce la o umplere completă rapidă a conductelor şi la crearea presiunii negative la capătul superior al coloanei verticale. Urmările sunt un efect de vacuum şi o drenare performantă a apei de ploaie. Energia pentru presiunea negativă rezultă din diferenţa de înălţime dintre receptorul de terasă şi adaptorul de drenaj convenţional. Figura 1: Principiul de funcţionare Geberit Pluvia Pentru o funcţie fiabilă a unei instalaţii pluviale Geberit Pluvia sunt esențiale dimensionarea corectă a sistemului de conducte, precum şi

Pagina 8-Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana erit Pluvia se poate realiza direct în...

Pagina 9 - Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana structura şi poziţionarea...

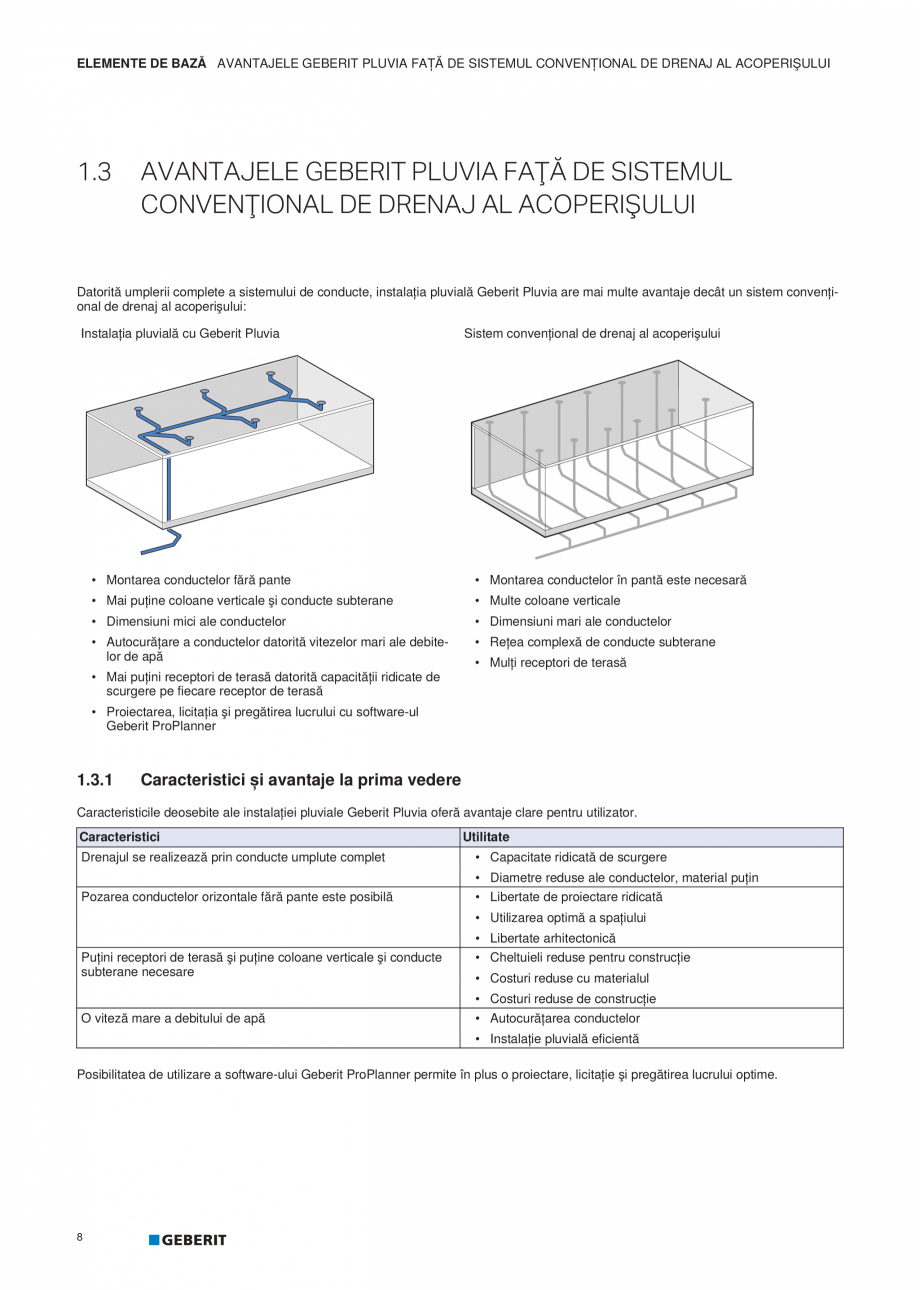

structura şi poziţionarea corectă a receptorilor de terasă Geberit Pluvia. 6 ELEMENTE DE BAZĂ PRINCIPIUL DE FUNCŢIONARE GEBERIT PLUVIA 1.2.1 Diferenţa dintre Geberit Pluvia şi sistemul convenţional de drenaj al acoperişului În cazul unei ploi uşoare: În cazul unei ploi uşoare Geberit Pluvia se comportă ca un sistem convenţional de drenaj al acoperişului. Sistemul de conducte este umplut doar parţial cu apă de ploaie (umplere parţială). Figura 2: Sistemul convenţional de drenaj al acoperişului în cazul unei ploi uşoare (umplere parţială) Figura 3: Geberit Pluvia în cazul unei ploi uşoare (umplere parţială) În cazul unei ploi torenţiale: În cazul unei ploi torenţiale sistemul convenţional de drenaj al acoperişului rămâne mai departe umplut parţial. Geberit Pluvia se umple în baza dimensiunilor mai mici ale conductelor în totalitate cu apă (umplere completă). Este indus efectul de vacuum. Figura 4: Sistemul convenţional de drenaj a

Pagina 9-Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana structura şi poziţionarea corectă a...

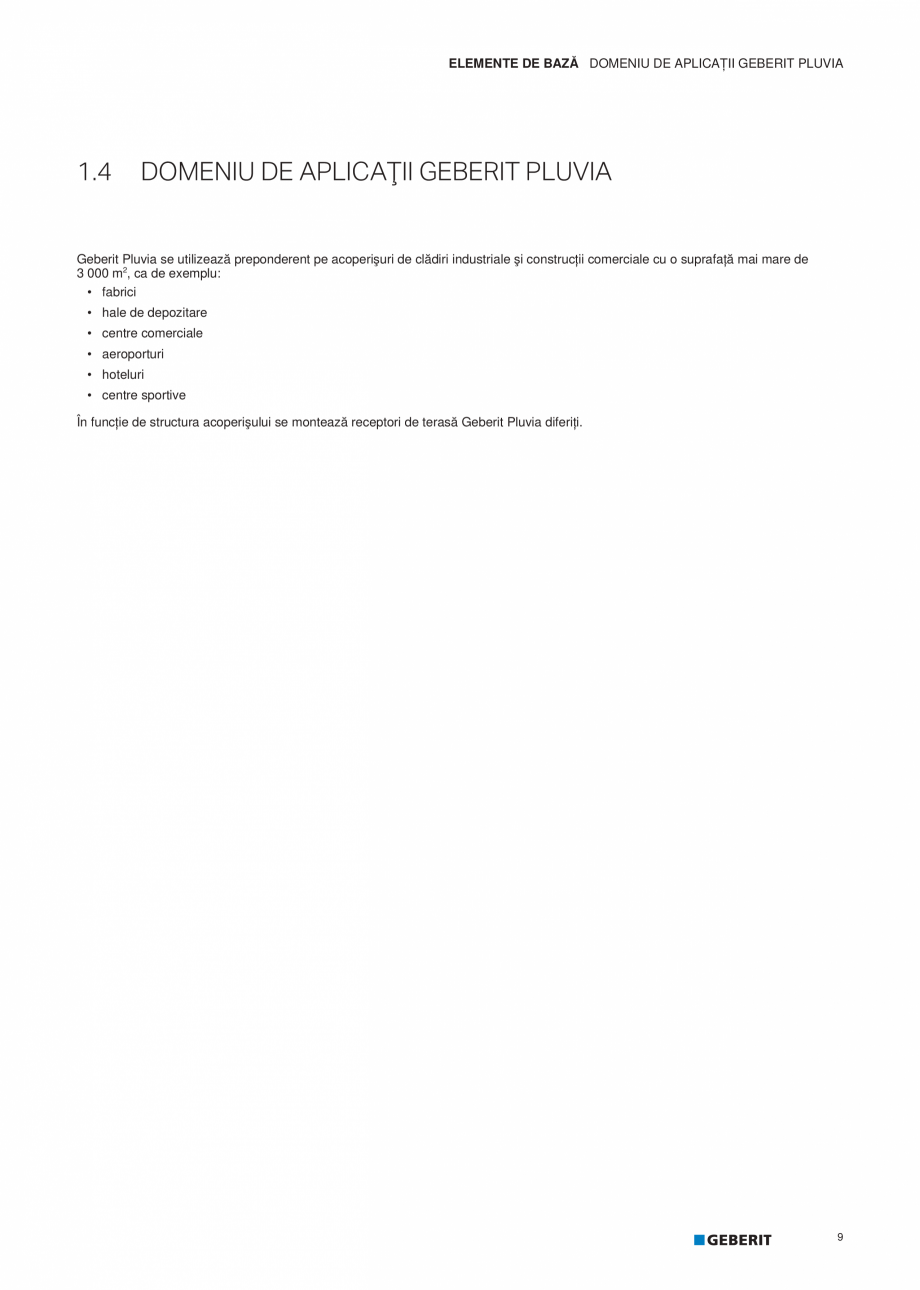

Pagina 10 - Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana l acoperişului în cazul unei...

l acoperişului în cazul unei ploi torenţiale (umplere parţială) Figura 5: Geberit Pluvia în cazul unei ploi torenţiale (umplere completă) 7 ELEMENTE DE BAZĂ AVANTAJELE GEBERIT PLUVIA FAŢĂ DE SISTEMUL CONVENŢIONAL DE DRENAJ AL ACOPERIŞULUI 1.3 AVANTAJELE GEBERIT PLUVIA FAŢĂ DE SISTEMUL CONVENŢIONAL DE DRENAJ AL ACOPERIŞULUI Datorită umplerii complete a sistemului de conducte, instalaţia pluvială Geberit Pluvia are mai multe avantaje decât un sistem convenţional de drenaj al acoperişului: Instalaţia pluvială cu Geberit Pluvia Sistem convenţional de drenaj al acoperişului • Montarea conductelor fără pante • Montarea conductelor în pantă este necesară • Mai puţine coloane verticale şi conducte subterane • Multe coloane verticale • Dimensiuni mici ale conductelor • Dimensiuni mari ale conductelor • Autocurăţare a conductelor datorită vitezelor mari ale debitelor de apă • Reţea complexă de conducte subterane • Mulţi

Pagina 10-Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana l acoperişului în cazul unei ploi...

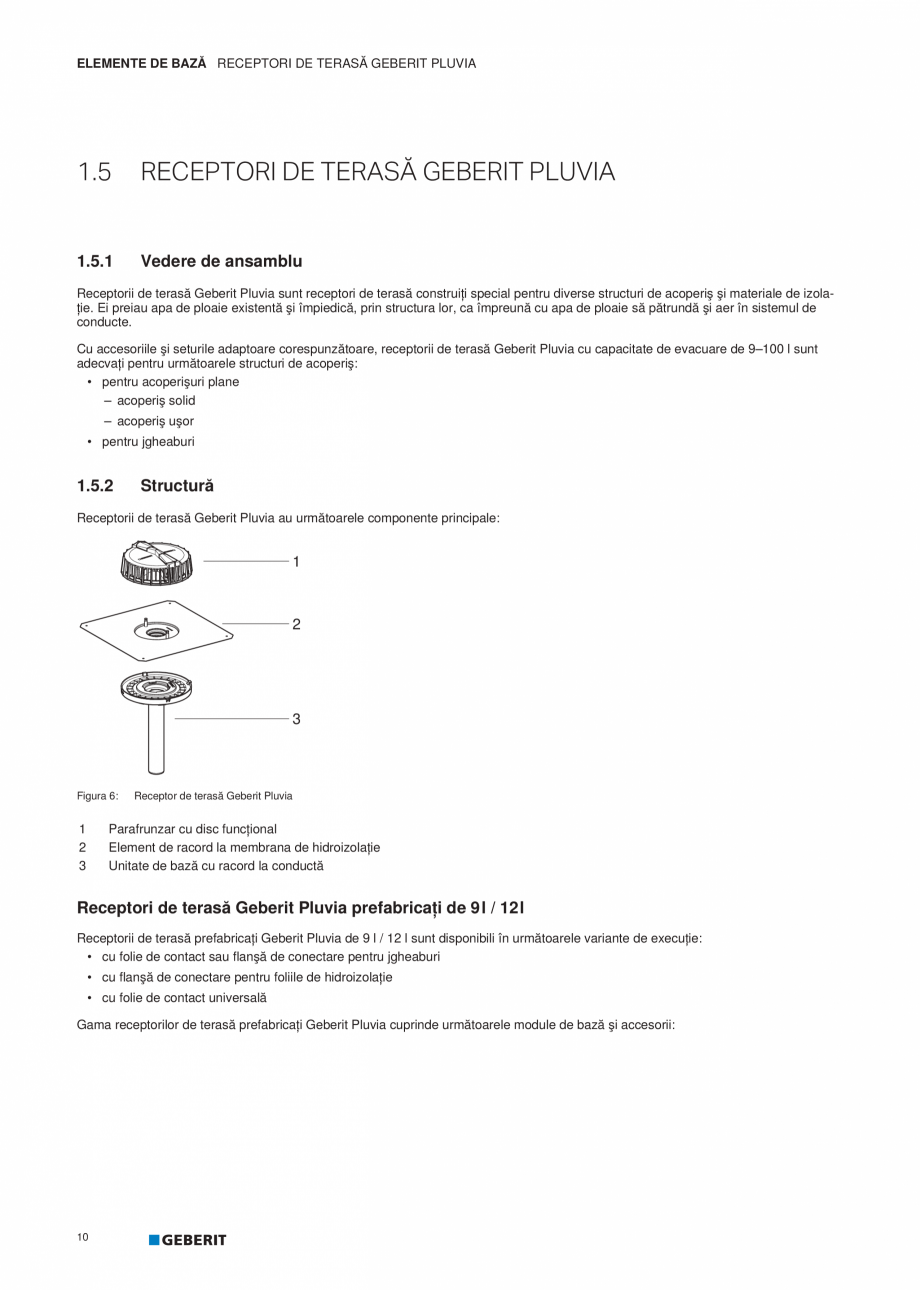

Pagina 11 - Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana receptori de terasă

• Mai...

receptori de terasă • Mai puţini receptori de terasă datorită capacităţii ridicate de scurgere pe fiecare receptor de terasă • Proiectarea, licitaţia şi pregătirea lucrului cu software-ul Geberit ProPlanner 1.3.1 Caracteristici și avantaje la prima vedere Caracteristicile deosebite ale instalaţiei pluviale Geberit Pluvia oferă avantaje clare pentru utilizator. Caracteristici Drenajul se realizează prin conducte umplute complet Utilitate • Capacitate ridicată de scurgere • Diametre reduse ale conductelor, material puţin Pozarea conductelor orizontale fără pante este posibilă • Libertate de proiectare ridicată • Utilizarea optimă a spaţiului • Libertate arhitectonică Puţini receptori de terasă şi puţine coloane verticale şi conducte subterane necesare • Cheltuieli reduse pentru construcţie • Costuri reduse cu materialul • Costuri reduse de construcţie O viteză mare a debitului de apă • Autocurăţarea conductelor • Instal

Pagina 11-Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana receptori de terasă

• Mai puţini...

Pagina 12 - Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana aţie pluvială eficientă
...

aţie pluvială eficientă Posibilitatea de utilizare a software-ului Geberit ProPlanner permite în plus o proiectare, licitaţie şi pregătirea lucrului optime. 8 ELEMENTE DE BAZĂ DOMENIU DE APLICAŢII GEBERIT PLUVIA 1.4 DOMENIU DE APLICAŢII GEBERIT PLUVIA Geberit Pluvia se utilizează preponderent pe acoperişuri de clădiri industriale şi construcţii comerciale cu o suprafaţă mai mare de 3 000 m2, ca de exemplu: • fabrici • hale de depozitare • centre comerciale • aeroporturi • hoteluri • centre sportive În funcţie de structura acoperişului se montează receptori de terasă Geberit Pluvia diferiţi. 9 ELEMENTE DE BAZĂ RECEPTORI DE TERASĂ GEBERIT PLUVIA 1.5 RECEPTORI DE TERASĂ GEBERIT PLUVIA 1.5.1 Vedere de ansamblu Receptorii de terasă Geberit Pluvia sunt receptori de terasă construiţi special pentru diverse structuri de acoperiş şi materiale de izolaţie. Ei preiau apa de ploaie existentă şi împiedică, prin structura lor, ca împreu

Pagina 12-Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana aţie pluvială eficientă

Posibilitatea de...

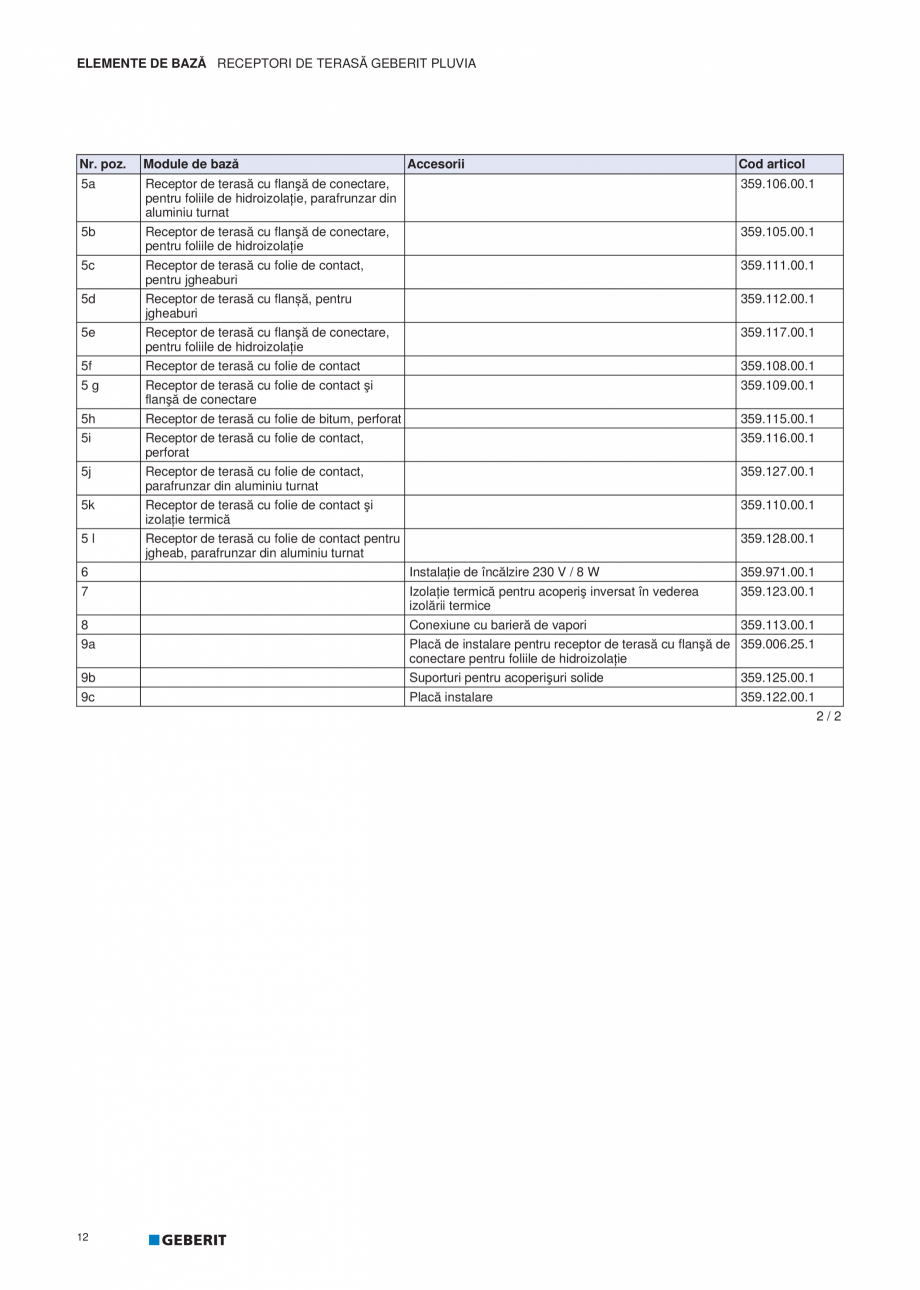

Pagina 13 - Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana nă cu apa de ploaie să...

nă cu apa de ploaie să pătrundă şi aer în sistemul de conducte. Cu accesoriile şi seturile adaptoare corespunzătoare, receptorii de terasă Geberit Pluvia cu capacitate de evacuare de 9–100 l sunt adecvaţi pentru următoarele structuri de acoperiş: • pentru acoperişuri plane – acoperiş solid – acoperiş uşor • pentru jgheaburi 1.5.2 Structură Receptorii de terasă Geberit Pluvia au următoarele componente principale: Figura 6: 1 2 3 Receptor de terasă Geberit Pluvia Parafrunzar cu disc funcţional Element de racord la membrana de hidroizolaţie Unitate de bază cu racord la conductă Receptori de terasă Geberit Pluvia prefabricaţi de 9 l / 12 l Receptorii de terasă prefabricaţi Geberit Pluvia de 9 l / 12 l sunt disponibili în următoarele variante de execuţie: • cu folie de contact sau flanşă de conectare pentru jgheaburi • cu flanşă de conectare pentru foliile de hidroizolaţie • cu folie de contact universală Gama receptorilo

Pagina 13-Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana nă cu apa de ploaie să pătrundă şi aer ...

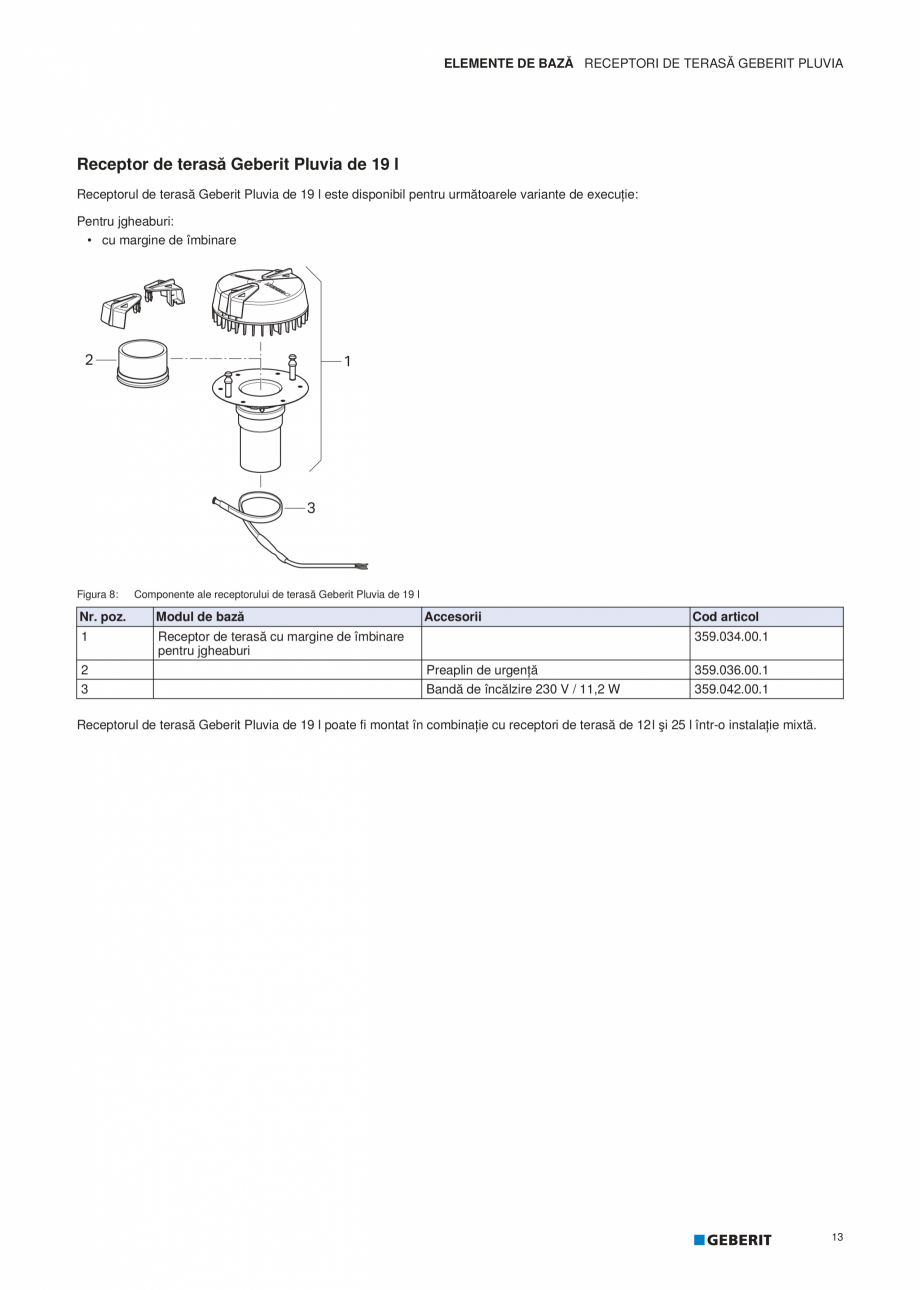

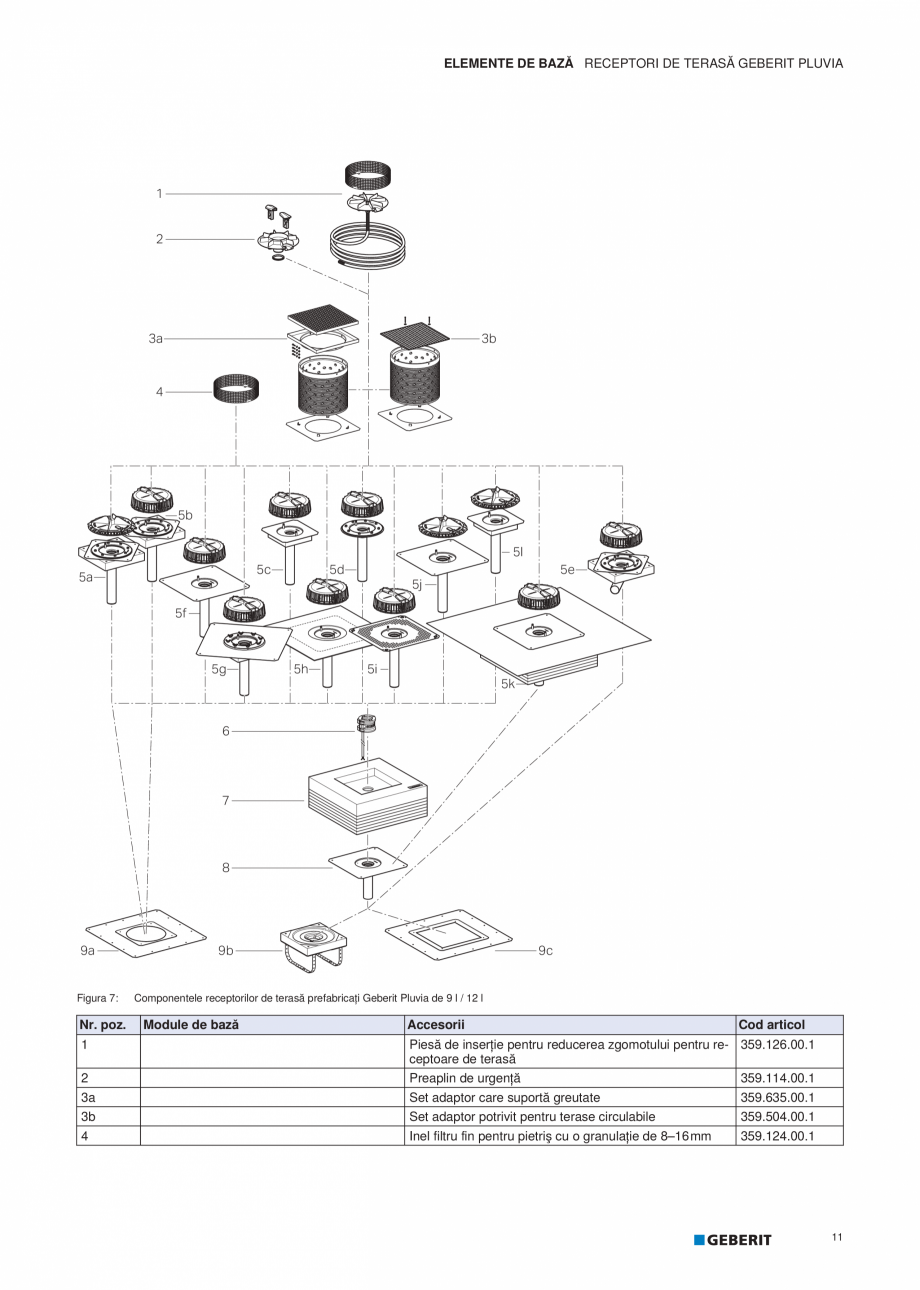

Pagina 14 - Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana r de terasă prefabricaţi...

r de terasă prefabricaţi Geberit Pluvia cuprinde următoarele module de bază şi accesorii: 10 ELEMENTE DE BAZĂ RECEPTORI DE TERASĂ GEBERIT PLUVIA 1 2 3a 3b 4 5b 5l 5c 5a 5d 5e 5j 5f 5g 5h 5i 5k 6 7 8 9a Figura 7: Nr. poz. 9c 9b Componentele receptorilor de terasă prefabricaţi Geberit Pluvia de 9 l / 12 l Module de bază Accesorii Cod articol 1 Piesă de inserţie pentru reducerea zgomotului pentru re- 359.126.00.1 ceptoare de terasă 2 Preaplin de urgenţă 359.114.00.1 3a Set adaptor care suportă greutate 359.635.00.1 3b Set adaptor potrivit pentru terase circulabile 359.504.00.1 4 Inel filtru fin pentru pietriş cu o granulaţie de 8–16 mm 359.124.00.1 11 ELEMENTE DE BAZĂ RECEPTORI DE TERASĂ GEBERIT PLUVIA Nr. poz. Module de bază 5a Receptor de terasă cu flanşă de conectare, pentru foliile de hidroizolaţie, parafrunzar din aluminiu turnat Accesorii Cod articol 359.106.00.1 5b Receptor de terasă cu flanşă de con

Pagina 14-Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana r de terasă prefabricaţi Geberit Pluvia...

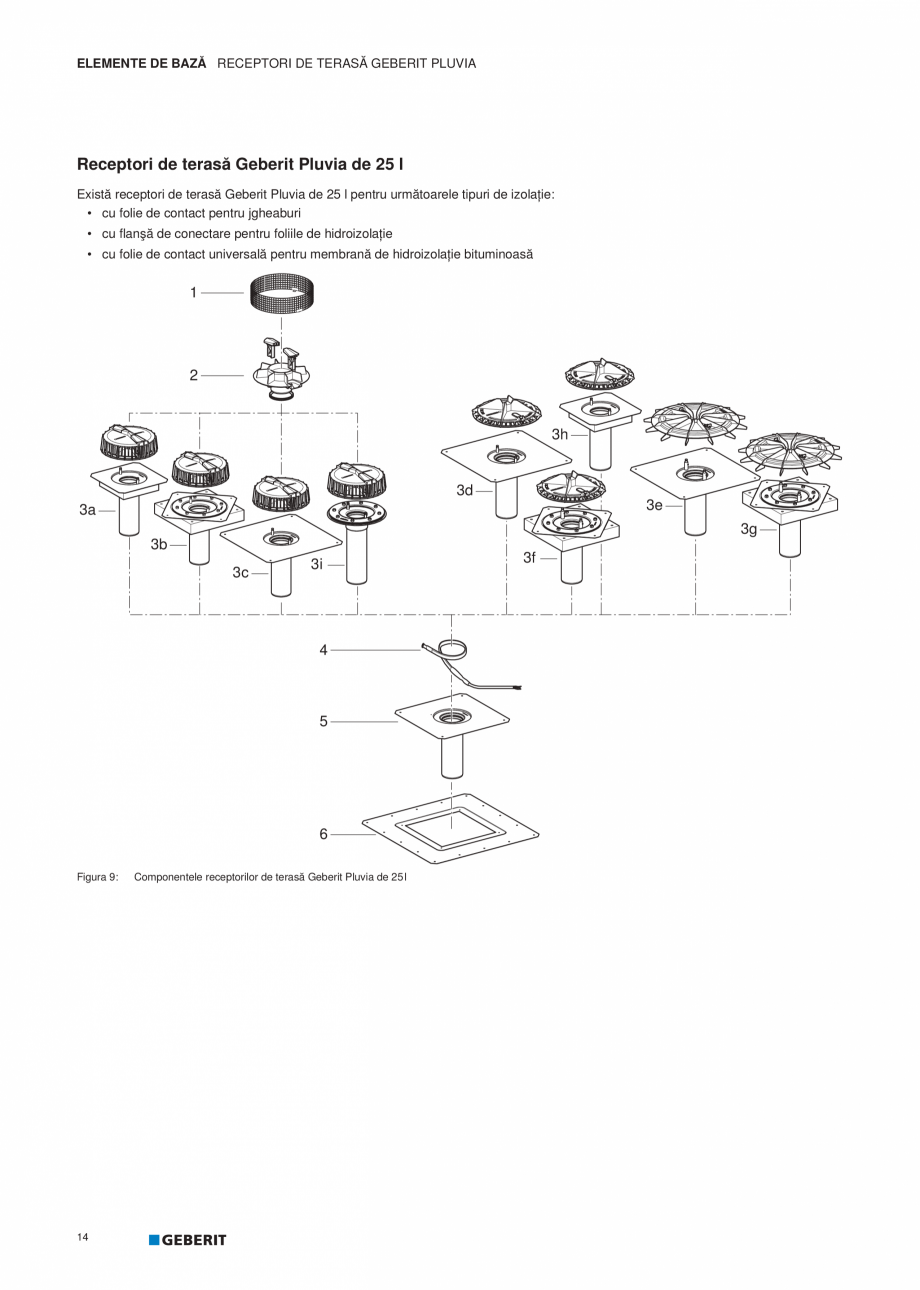

Pagina 15 - Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana ectare,
pentru foliile de...

ectare, pentru foliile de hidroizolaţie 359.105.00.1 5c Receptor de terasă cu folie de contact, pentru jgheaburi 359.111.00.1 5d Receptor de terasă cu flanșă, pentru jgheaburi 359.112.00.1 5e Receptor de terasă cu flanşă de conectare, pentru foliile de hidroizolaţie 359.117.00.1 5f Receptor de terasă cu folie de contact 359.108.00.1 5g Receptor de terasă cu folie de contact şi flanşă de conectare 359.109.00.1 5h Receptor de terasă cu folie de bitum, perforat 359.115.00.1 5i Receptor de terasă cu folie de contact, perforat 359.116.00.1 5j Receptor de terasă cu folie de contact, parafrunzar din aluminiu turnat 359.127.00.1 5k Receptor de terasă cu folie de contact şi izolaţie termică 359.110.00.1 5l Receptor de terasă cu folie de contact pentru jgheab, parafrunzar din aluminiu turnat 359.128.00.1 6 Instalație de încălzire 230 V / 8 W 359.971.00.1 7 Izolaţie termică pentru acoperiş inversat în vederea izolării termice 359.

Pagina 15-Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana ectare,
pentru foliile de hidroizolaţie
...

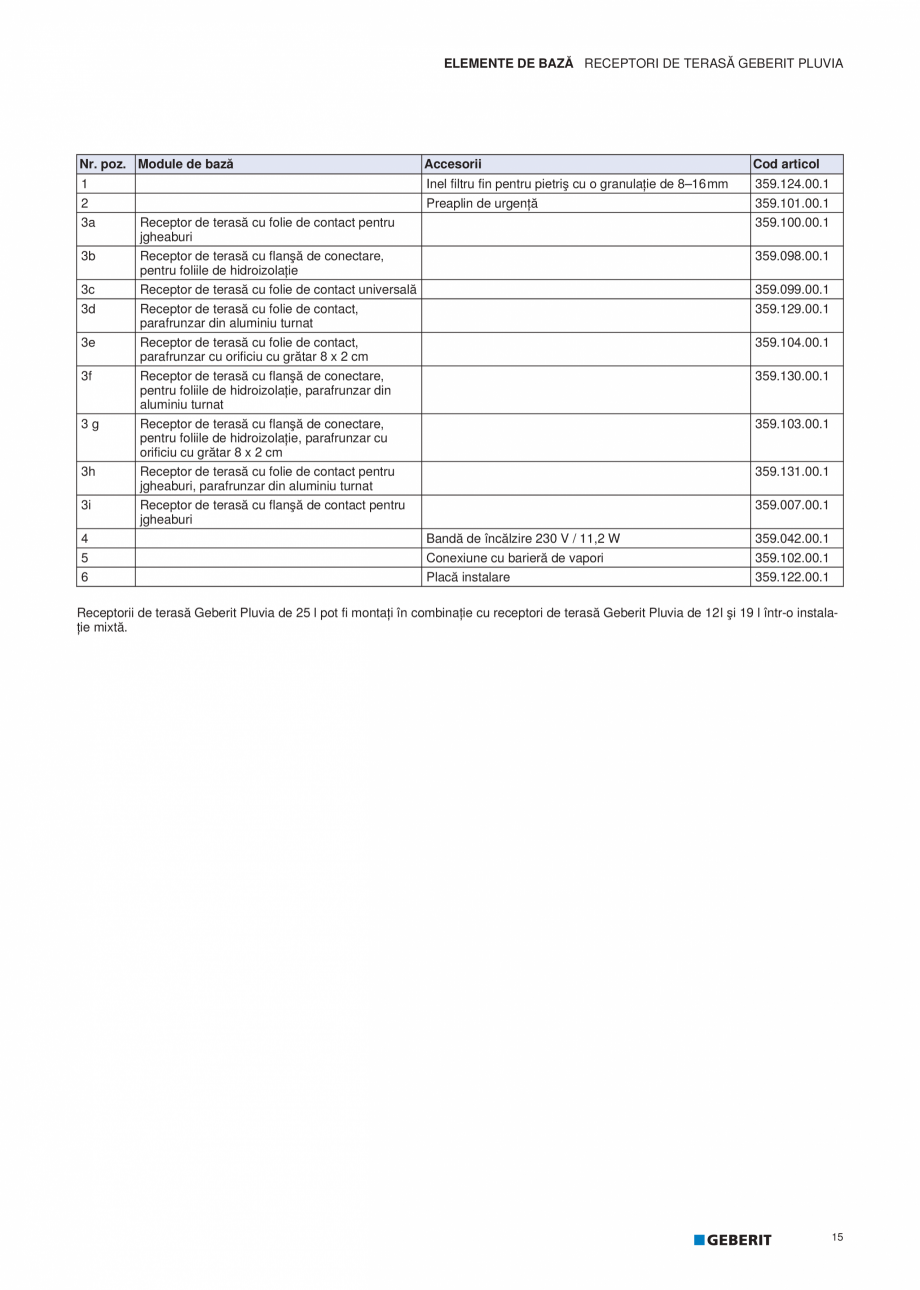

Pagina 16 - Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana 123.00.1

8

Conexiune cu...

123.00.1 8 Conexiune cu barieră de vapori 359.113.00.1 9a Placă de instalare pentru receptor de terasă cu flanşă de 359.006.25.1 conectare pentru foliile de hidroizolaţie 9b Suporturi pentru acoperişuri solide 359.125.00.1 9c Placă instalare 359.122.00.1 2/2 12 ELEMENTE DE BAZĂ RECEPTORI DE TERASĂ GEBERIT PLUVIA Receptor de terasă Geberit Pluvia de 19 l Receptorul de terasă Geberit Pluvia de 19 l este disponibil pentru următoarele variante de execuţie: Pentru jgheaburi: • cu margine de îmbinare 2 1 3 Figura 8: Componente ale receptorului de terasă Geberit Pluvia de 19 l Nr. poz. Modul de bază 1 Receptor de terasă cu margine de îmbinare pentru jgheaburi Accesorii Cod articol 359.034.00.1 2 Preaplin de urgenţă 359.036.00.1 3 Bandă de încălzire 230 V / 11,2 W 359.042.00.1 Receptorul de terasă Geberit Pluvia de 19 l poate fi montat în combinaţie cu receptori de terasă de 12 l şi 25 l într-o instalaţie mixtă. 13 ELEMENTE

Pagina 16-Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana 123.00.1

8

Conexiune cu barieră de vapori...

Pagina 17 - Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana DE BAZĂ RECEPTORI DE TERASĂ...

DE BAZĂ RECEPTORI DE TERASĂ GEBERIT PLUVIA Receptori de terasă Geberit Pluvia de 25 l Există receptori de terasă Geberit Pluvia de 25 l pentru următoarele tipuri de izolaţie: • cu folie de contact pentru jgheaburi • cu flanşă de conectare pentru foliile de hidroizolaţie • cu folie de contact universală pentru membrană de hidroizolaţie bituminoasă K G D E F L Figura 9: 14 Componentele receptorilor de terasă Geberit Pluvia de 25 l H I J ELEMENTE DE BAZĂ RECEPTORI DE TERASĂ GEBERIT PLUVIA Nr. poz. Module de bază Accesorii Cod articol 1 Inel filtru fin pentru pietriş cu o granulaţie de 8–16 mm 359.124.00.1 2 Preaplin de urgenţă 359.101.00.1 3a Receptor de terasă cu folie de contact pentru jgheaburi 359.100.00.1 3b Receptor de terasă cu flanşă de conectare, pentru foliile de hidroizolaţie 359.098.00.1 3c Receptor de terasă cu folie de contact universală 359.099.00.1 3d Receptor de terasă cu folie de c

Pagina 17-Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana DE BAZĂ RECEPTORI DE TERASĂ GEBERIT PLUVIA...

Pagina 18 - Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana ontact,
parafrunzar din aluminiu...

ontact, parafrunzar din aluminiu turnat 359.129.00.1 3e Receptor de terasă cu folie de contact, parafrunzar cu orificiu cu grătar 8 x 2 cm 359.104.00.1 3f Receptor de terasă cu flanşă de conectare, pentru foliile de hidroizolaţie, parafrunzar din aluminiu turnat 359.130.00.1 3g Receptor de terasă cu flanşă de conectare, pentru foliile de hidroizolaţie, parafrunzar cu orificiu cu grătar 8 x 2 cm 359.103.00.1 3h Receptor de terasă cu folie de contact pentru jgheaburi, parafrunzar din aluminiu turnat 359.131.00.1 3i Receptor de terasă cu flanşă de contact pentru jgheaburi 359.007.00.1 4 Bandă de încălzire 230 V / 11,2 W 359.042.00.1 5 Conexiune cu barieră de vapori 359.102.00.1 6 Placă instalare 359.122.00.1 Receptorii de terasă Geberit Pluvia de 25 l pot fi montaţi în combinaţie cu receptori de terasă Geberit Pluvia de 12 l şi 19 l într-o instalaţie mixtă. 15 ELEMENTE DE BAZĂ RECEPTORI DE TERASĂ GEBERIT PLUVIA Receptori de tera

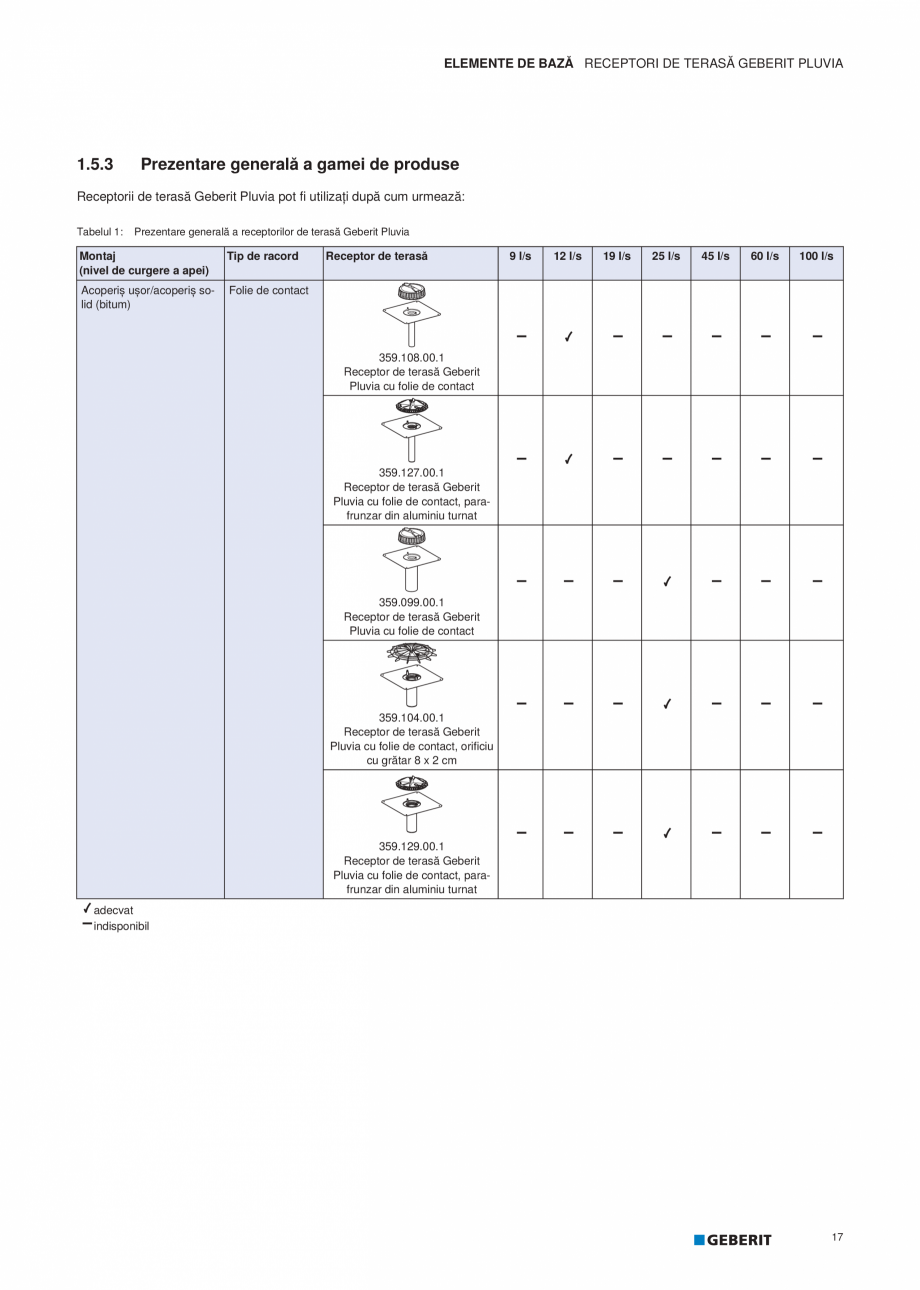

Pagina 18-Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana ontact,
parafrunzar din aluminiu turnat

359...

Pagina 19 - Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana să Geberit Pluvia 45 l / 60 l /...

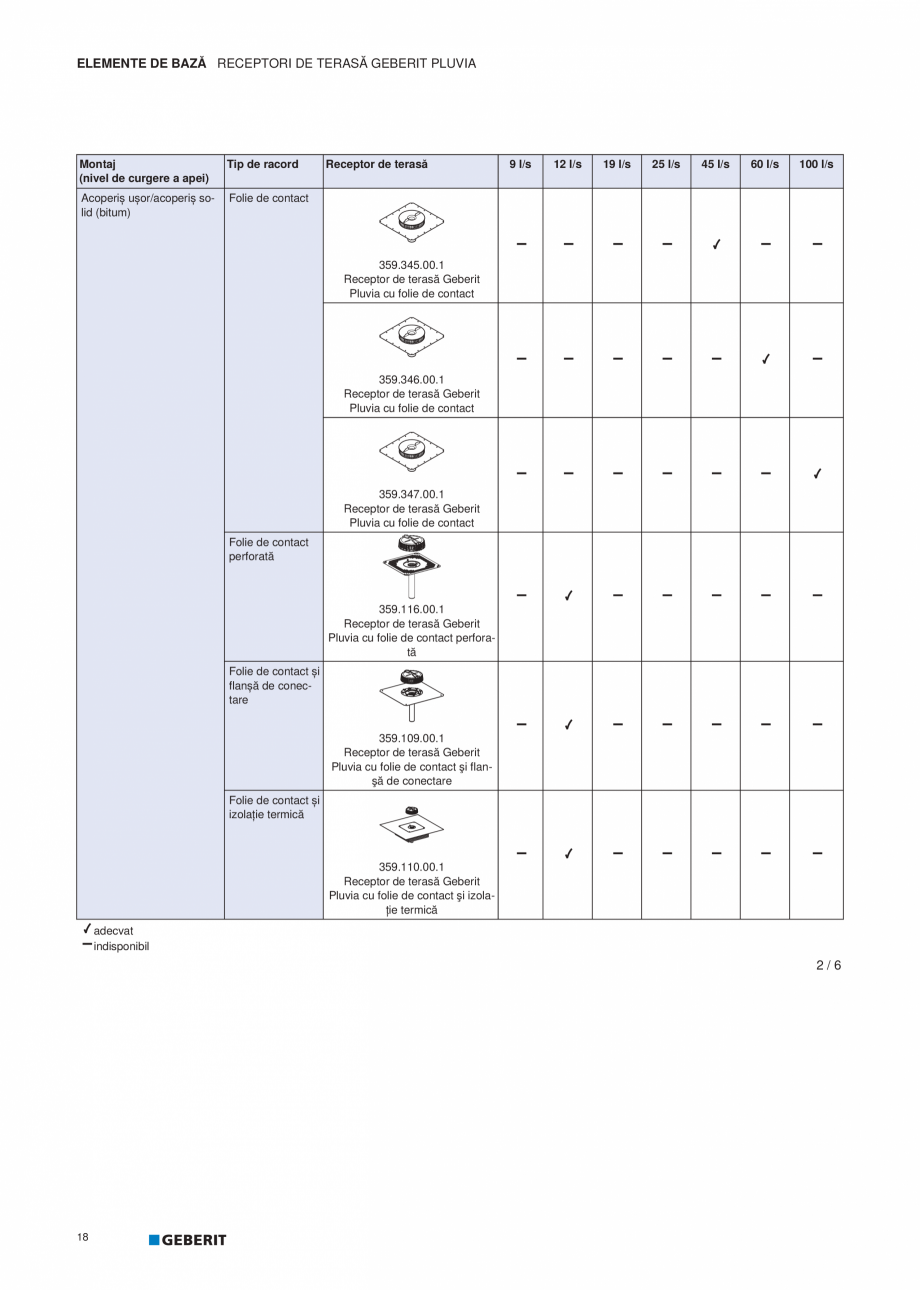

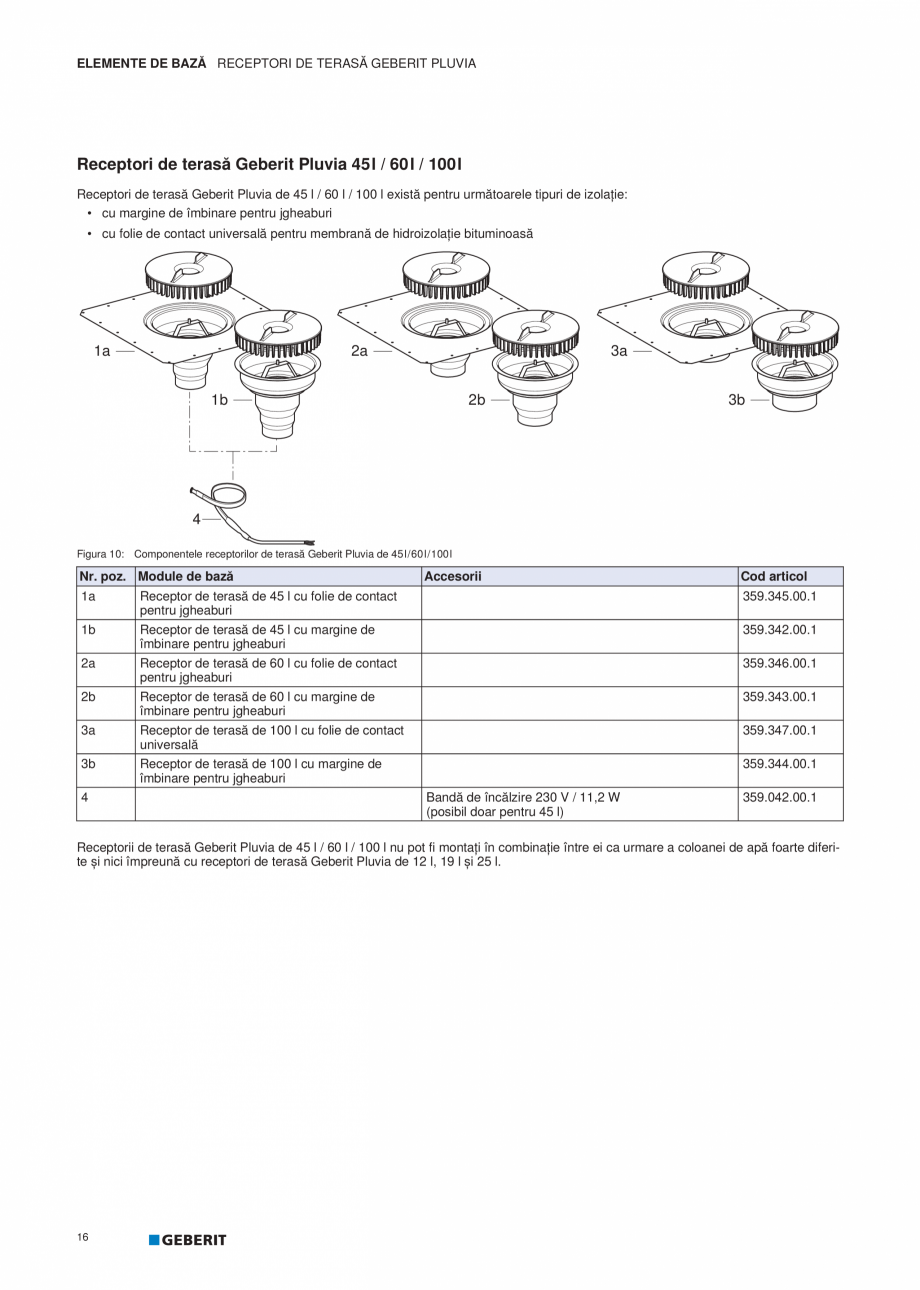

să Geberit Pluvia 45 l / 60 l / 100 l Receptori de terasă Geberit Pluvia de 45 l / 60 l / 100 l există pentru următoarele tipuri de izolaţie: • cu margine de îmbinare pentru jgheaburi • cu folie de contact universală pentru membrană de hidroizolaţie bituminoasă D D D E E E Figura 10: Componentele receptorilor de terasă Geberit Pluvia de 45 l / 60 l / 100 l Nr. poz. Module de bază Accesorii Cod articol 1a Receptor de terasă de 45 l cu folie de contact pentru jgheaburi 359.345.00.1 1b Receptor de terasă de 45 l cu margine de îmbinare pentru jgheaburi 359.342.00.1 2a Receptor de terasă de 60 l cu folie de contact pentru jgheaburi 359.346.00.1 2b Receptor de terasă de 60 l cu margine de îmbinare pentru jgheaburi 359.343.00.1 3a Receptor de terasă de 100 l cu folie de contact universală 359.347.00.1 3b Receptor de terasă de 100 l cu margine de îmbinare pentru jgheaburi 359.344.00.1 4 Bandă de încălzire 230 V / 11,2 W (posibi

Pagina 19-Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana să Geberit Pluvia 45 l / 60 l / 100 l...

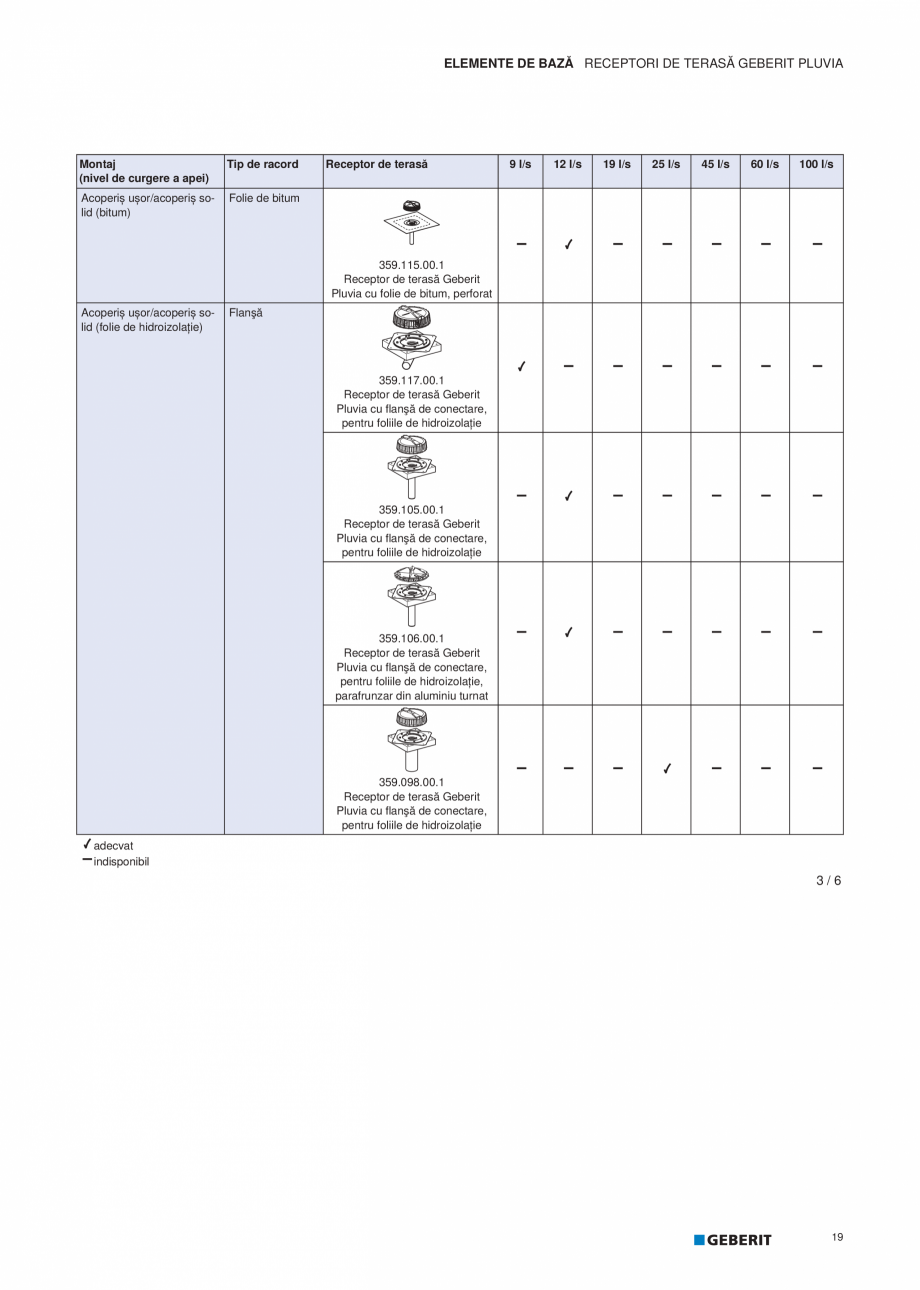

Pagina 20 - Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana l doar pentru 45 l)

359.042.00....

l doar pentru 45 l) 359.042.00.1 Receptorii de terasă Geberit Pluvia de 45 l / 60 l / 100 l nu pot fi montaţi în combinaţie între ei ca urmare a coloanei de apă foarte diferite și nici împreună cu receptori de terasă Geberit Pluvia de 12 l, 19 l și 25 l. 16 ELEMENTE DE BAZĂ RECEPTORI DE TERASĂ GEBERIT PLUVIA 1.5.3 Prezentare generală a gamei de produse Receptorii de terasă Geberit Pluvia pot fi utilizați după cum urmează: Tabelul 1: Prezentare generală a receptorilor de terasă Geberit Pluvia Montaj (nivel de curgere a apei) Tip de racord Acoperiș ușor/acoperiș solid (bitum) Folie de contact Receptor de terasă 9 l/s 12 l/s 19 l/s 25 l/s 45 l/s 60 l/s 100 l/s 359.108.00.1 Receptor de terasă Geberit Pluvia cu folie de contact 359.127.00.1 Receptor de terasă Geberit Pluvia cu folie de contact, parafrunzar din aluminiu turnat 359.099.00.1 Receptor de terasă Geberit Pluvia cu folie de contact 359.104.00.1 Receptor de terasă Geberit Pluvia

Pagina 20-Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana l doar pentru 45 l)

359.042.00.1
...

Pagina 21 - Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana cu folie de contact, orificiu
cu...

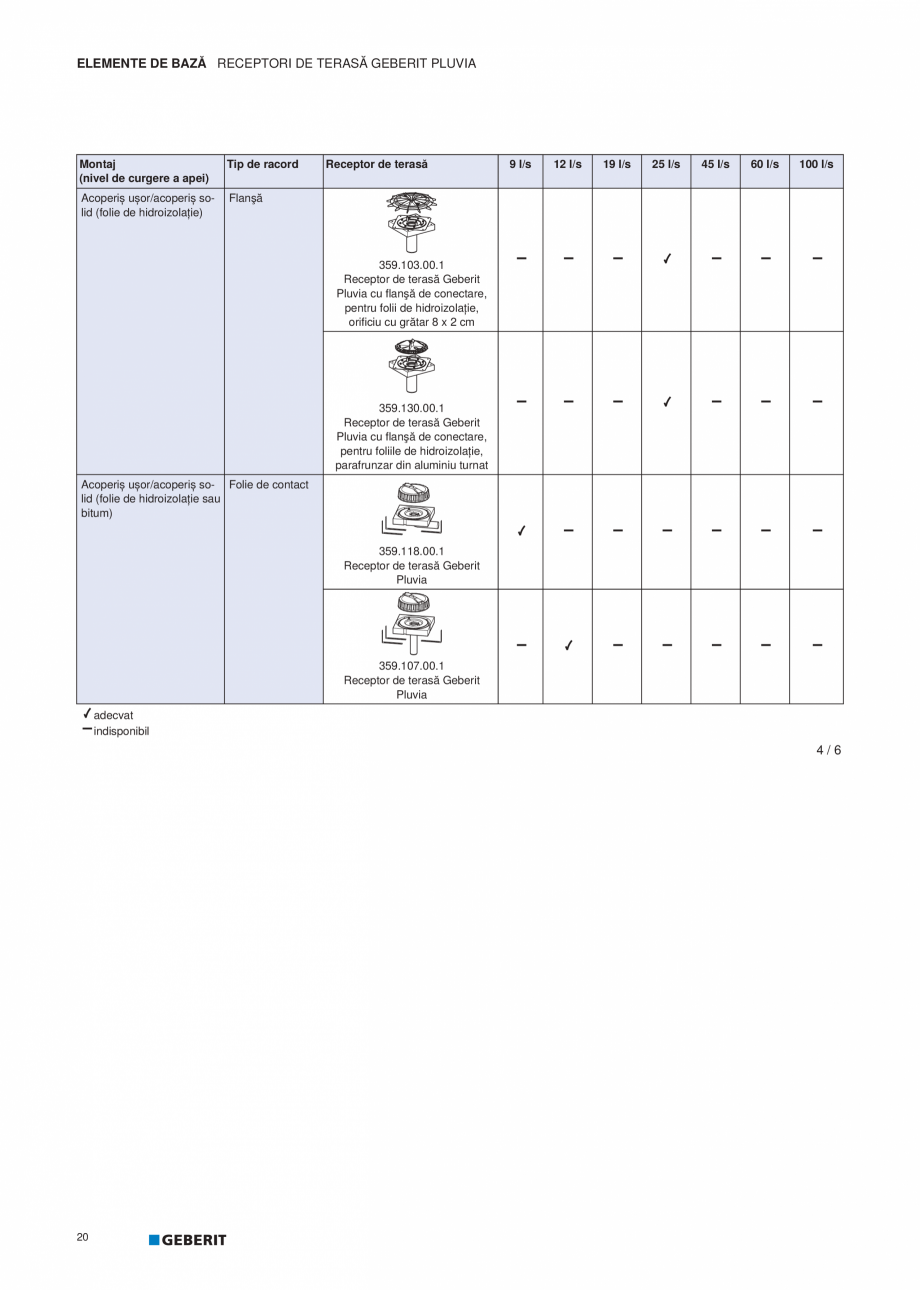

cu folie de contact, orificiu cu grătar 8 x 2 cm 359.129.00.1 Receptor de terasă Geberit Pluvia cu folie de contact, parafrunzar din aluminiu turnat adecvat indisponibil 17 ELEMENTE DE BAZĂ RECEPTORI DE TERASĂ GEBERIT PLUVIA Montaj (nivel de curgere a apei) Tip de racord Acoperiș ușor/acoperiș solid (bitum) Folie de contact Receptor de terasă 9 l/s 12 l/s 19 l/s 25 l/s 45 l/s 60 l/s 100 l/s 359.345.00.1 Receptor de terasă Geberit Pluvia cu folie de contact 359.346.00.1 Receptor de terasă Geberit Pluvia cu folie de contact 359.347.00.1 Receptor de terasă Geberit Pluvia cu folie de contact Folie de contact perforată 359.116.00.1 Receptor de terasă Geberit Pluvia cu folie de contact perforată Folie de contact și flanșă de conectare 359.109.00.1 Receptor de terasă Geberit Pluvia cu folie de contact şi flanşă de conectare Folie de contact și izolaţie termică 359.110.00.1 Receptor de terasă Geberit Pluvia cu folie de contact şi izolaţie termic�

Pagina 21-Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana cu folie de contact, orificiu
cu grătar 8 x...

Pagina 22 - Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana �
adecvat
indisponibil

2/6

18
...

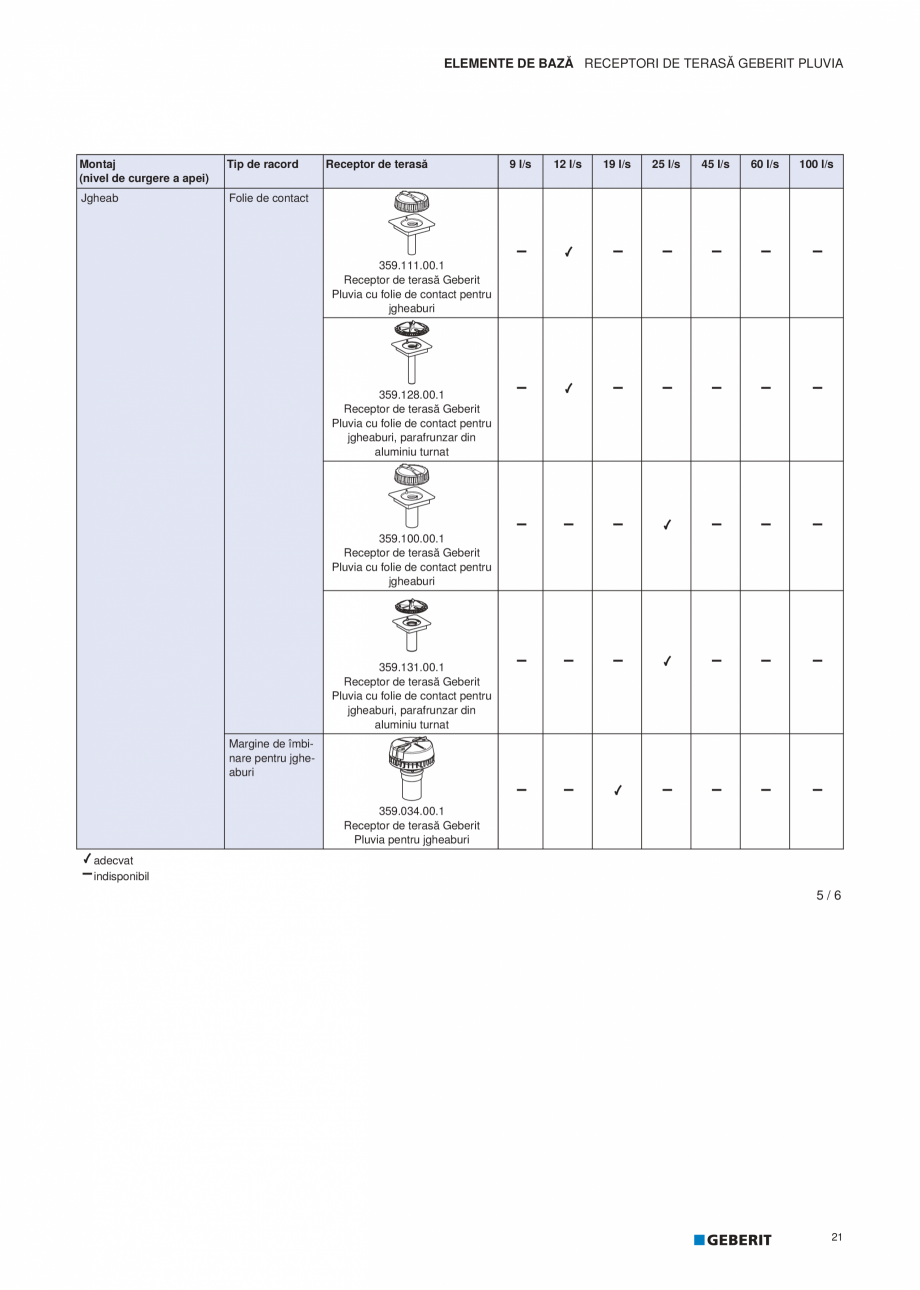

� adecvat indisponibil 2/6 18 ELEMENTE DE BAZĂ RECEPTORI DE TERASĂ GEBERIT PLUVIA Montaj (nivel de curgere a apei) Tip de racord Acoperiș ușor/acoperiș solid (bitum) Folie de bitum Receptor de terasă 9 l/s 12 l/s 19 l/s 25 l/s 45 l/s 60 l/s 100 l/s 359.115.00.1 Receptor de terasă Geberit Pluvia cu folie de bitum, perforat Acoperiș ușor/acoperiș solid (folie de hidroizolaţie) Flanşă 359.117.00.1 Receptor de terasă Geberit Pluvia cu flanşă de conectare, pentru foliile de hidroizolaţie 359.105.00.1 Receptor de terasă Geberit Pluvia cu flanşă de conectare, pentru foliile de hidroizolaţie 359.106.00.1 Receptor de terasă Geberit Pluvia cu flanşă de conectare, pentru foliile de hidroizolaţie, parafrunzar din aluminiu turnat 359.098.00.1 Receptor de terasă Geberit Pluvia cu flanşă de conectare, pentru foliile de hidroizolaţie adecvat indisponibil 3/6 19 ELEMENTE DE BAZĂ RECEPTORI DE TERASĂ GEBERIT PLUVIA Montaj (nivel de curgere a apei)

Pagina 22-Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana �
adecvat
indisponibil

2/6

18

ELEMENTE...

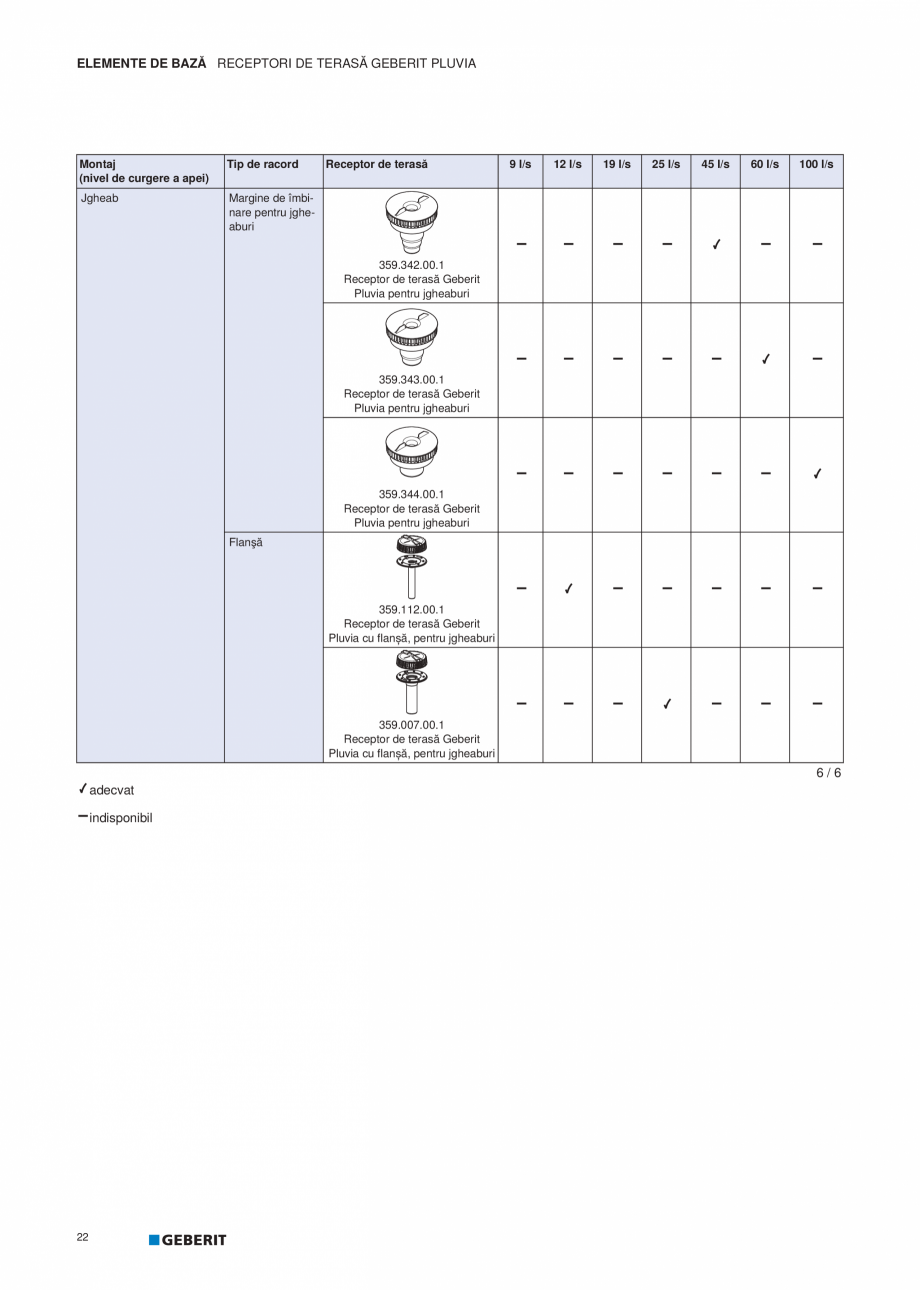

Pagina 23 - Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana

Tip de racord

Acoperiș...

Tip de racord Acoperiș ușor/acoperiș solid (folie de hidroizolaţie) Flanşă Receptor de terasă 9 l/s 12 l/s 19 l/s 25 l/s 45 l/s 60 l/s 100 l/s 359.103.00.1 Receptor de terasă Geberit Pluvia cu flanşă de conectare, pentru folii de hidroizolaţie, orificiu cu grătar 8 x 2 cm 359.130.00.1 Receptor de terasă Geberit Pluvia cu flanşă de conectare, pentru foliile de hidroizolaţie, parafrunzar din aluminiu turnat Acoperiș ușor/acoperiș so- Folie de contact lid (folie de hidroizolaţie sau bitum) 359.118.00.1 Receptor de terasă Geberit Pluvia 359.107.00.1 Receptor de terasă Geberit Pluvia adecvat indisponibil 4/6 20 ELEMENTE DE BAZĂ RECEPTORI DE TERASĂ GEBERIT PLUVIA Montaj (nivel de curgere a apei) Tip de racord Jgheab Folie de contact Receptor de terasă 9 l/s 12 l/s 19 l/s 25 l/s 45 l/s 60 l/s 100 l/s 359.111.00.1 Receptor de terasă Geberit Pluvia cu folie de contact pentru jgheaburi 359.128.00.1 Receptor de terasă Geberit Pluvia cu f

Pagina 23-Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana

Tip de racord

Acoperiș ușor/acoperiș...

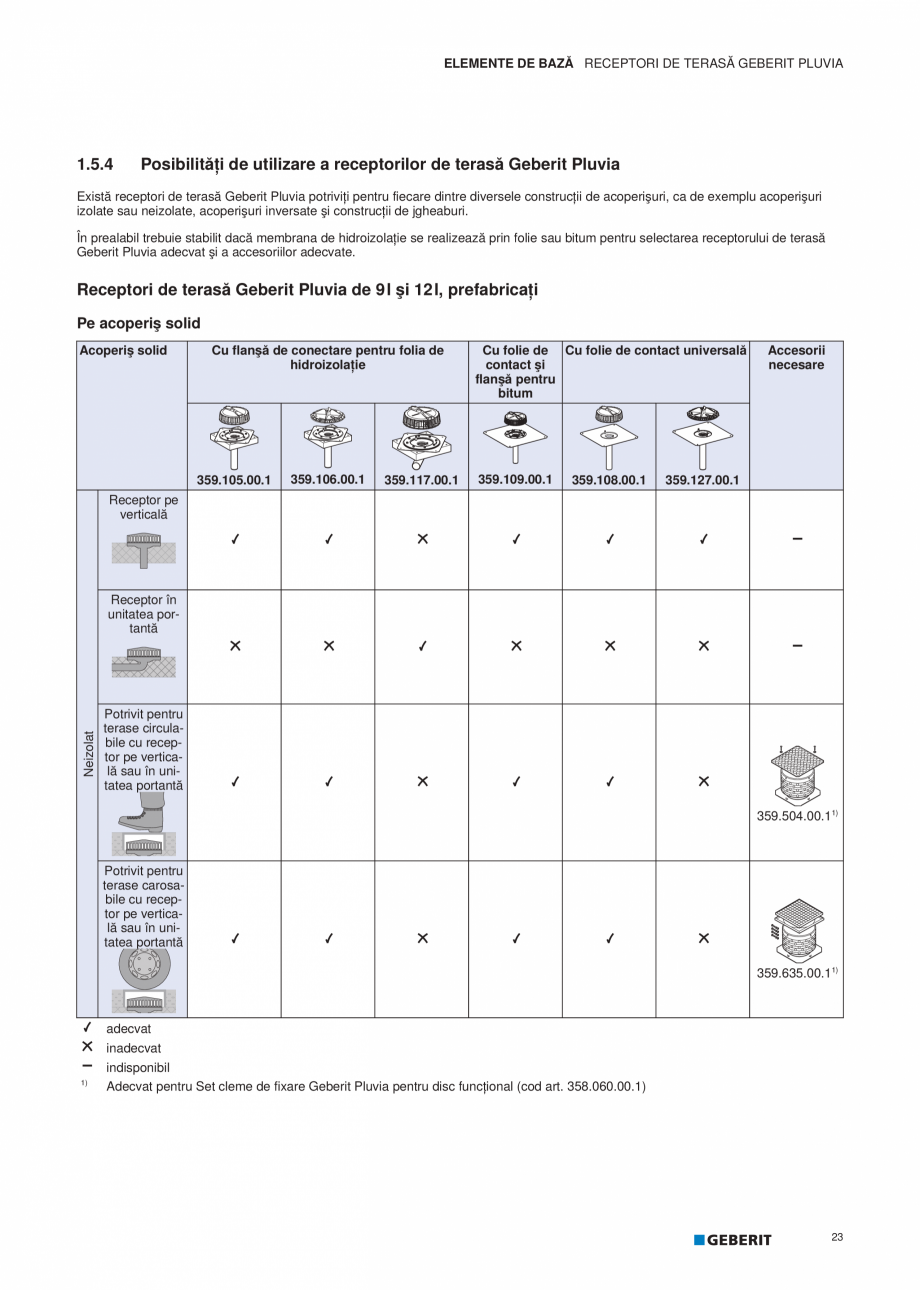

Pagina 24 - Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana olie de contact pentru
jgheaburi...

olie de contact pentru jgheaburi, parafrunzar din aluminiu turnat 359.100.00.1 Receptor de terasă Geberit Pluvia cu folie de contact pentru jgheaburi 359.131.00.1 Receptor de terasă Geberit Pluvia cu folie de contact pentru jgheaburi, parafrunzar din aluminiu turnat Margine de îmbinare pentru jgheaburi 359.034.00.1 Receptor de terasă Geberit Pluvia pentru jgheaburi adecvat indisponibil 5/6 21 ELEMENTE DE BAZĂ RECEPTORI DE TERASĂ GEBERIT PLUVIA Montaj (nivel de curgere a apei) Tip de racord Jgheab Margine de îmbinare pentru jgheaburi Receptor de terasă 9 l/s 12 l/s 19 l/s 25 l/s 45 l/s 60 l/s 100 l/s 359.342.00.1 Receptor de terasă Geberit Pluvia pentru jgheaburi 359.343.00.1 Receptor de terasă Geberit Pluvia pentru jgheaburi 359.344.00.1 Receptor de terasă Geberit Pluvia pentru jgheaburi Flanşă 359.112.00.1 Receptor de terasă Geberit Pluvia cu flanșă, pentru jgheaburi 359.007.00.1 Receptor de terasă Geberit Pluvia cu flanșă, pentru jgheaburi 6

Pagina 25 - Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana /6
adecvat
indisponibil

22
...

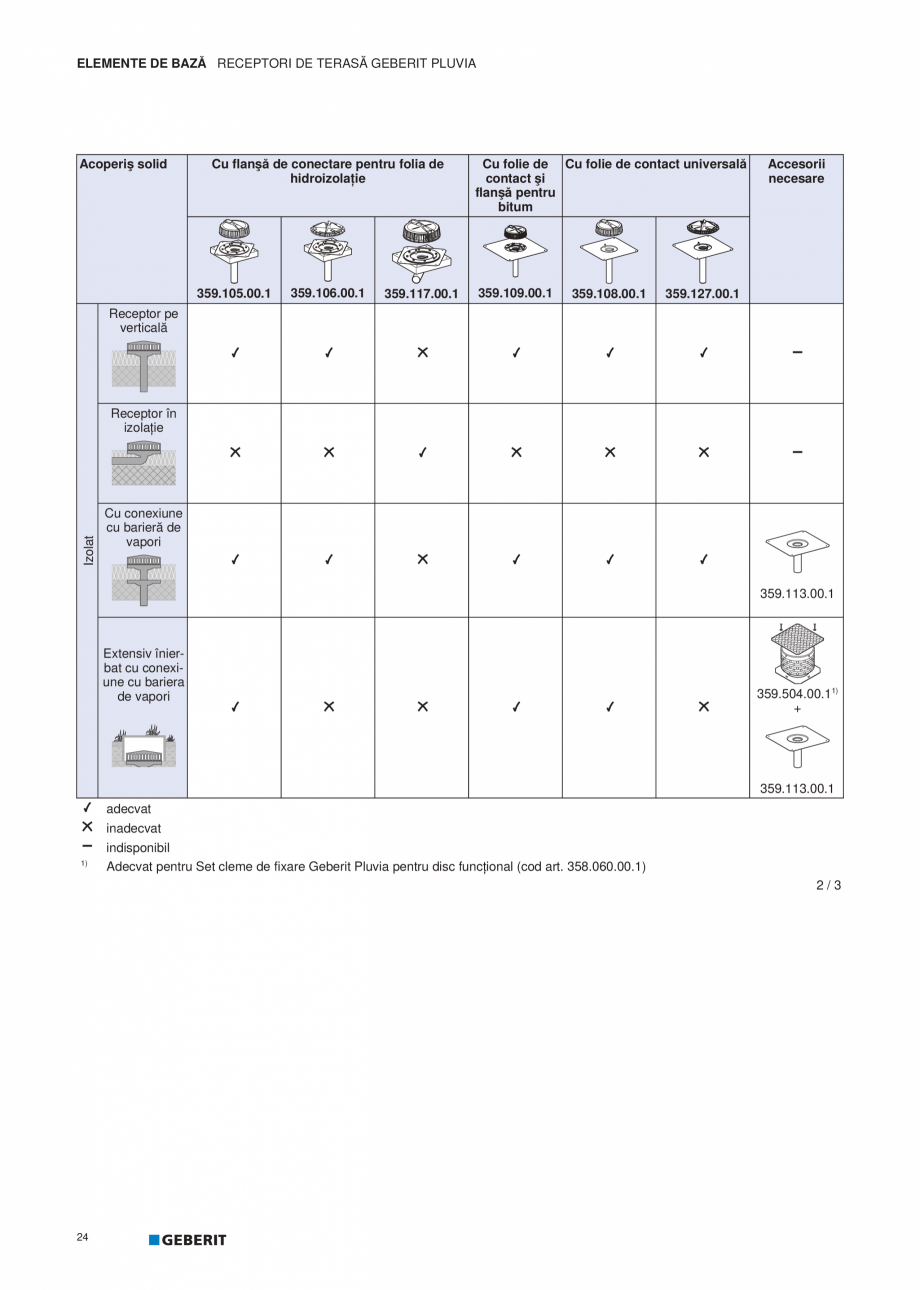

/6 adecvat indisponibil 22 ELEMENTE DE BAZĂ RECEPTORI DE TERASĂ GEBERIT PLUVIA 1.5.4 Posibilităţi de utilizare a receptorilor de terasă Geberit Pluvia Există receptori de terasă Geberit Pluvia potriviţi pentru fiecare dintre diversele construcţii de acoperişuri, ca de exemplu acoperişuri izolate sau neizolate, acoperişuri inversate şi construcţii de jgheaburi. În prealabil trebuie stabilit dacă membrana de hidroizolaţie se realizează prin folie sau bitum pentru selectarea receptorului de terasă Geberit Pluvia adecvat şi a accesoriilor adecvate. Receptori de terasă Geberit Pluvia de 9 l şi 12 l, prefabricaţi Pe acoperiş solid Acoperiş solid Cu flanşă de conectare pentru folia de hidroizolaţie 359.105.00.1 359.106.00.1 359.117.00.1 Cu folie de Cu folie de contact universală contact şi flanşă pentru bitum 359.109.00.1 359.108.00.1 Accesorii necesare 359.127.00.1 Receptor pe verticală Neizolat Receptor în unitatea portantă Potrivit pen

Pagina 25-Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana /6
adecvat
indisponibil

22

ELEMENTE DE...

Pagina 26 - Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana tru
terase circulabile cu...

tru terase circulabile cu receptor pe verticală sau în unitatea portantă 359.504.00.11) Potrivit pentru terase carosabile cu receptor pe verticală sau în unitatea portantă 359.635.00.11) adecvat inadecvat 1) indisponibil Adecvat pentru Set cleme de fixare Geberit Pluvia pentru disc funcţional (cod art. 358.060.00.1) 23 ELEMENTE DE BAZĂ RECEPTORI DE TERASĂ GEBERIT PLUVIA Acoperiş solid Cu flanşă de conectare pentru folia de hidroizolaţie 359.105.00.1 359.106.00.1 359.117.00.1 Cu folie de Cu folie de contact universală contact şi flanşă pentru bitum 359.109.00.1 359.108.00.1 Accesorii necesare 359.127.00.1 Receptor pe verticală Izolat Receptor în izolaţie Cu conexiune cu barieră de vapori 359.113.00.1 Extensiv înierbat cu conexiune cu bariera de vapori 359.504.00.11) + 359.113.00.1 adecvat inadecvat 1) indisponibil Adecvat pentru Set cleme de fixare Geberit Pluvia pentru disc funcţional (cod art. 358.060.00.1) 2/3 24 ELEMENTE DE BAZĂ RE

Pagina 26-Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana tru
terase circulabile cu receptor pe...

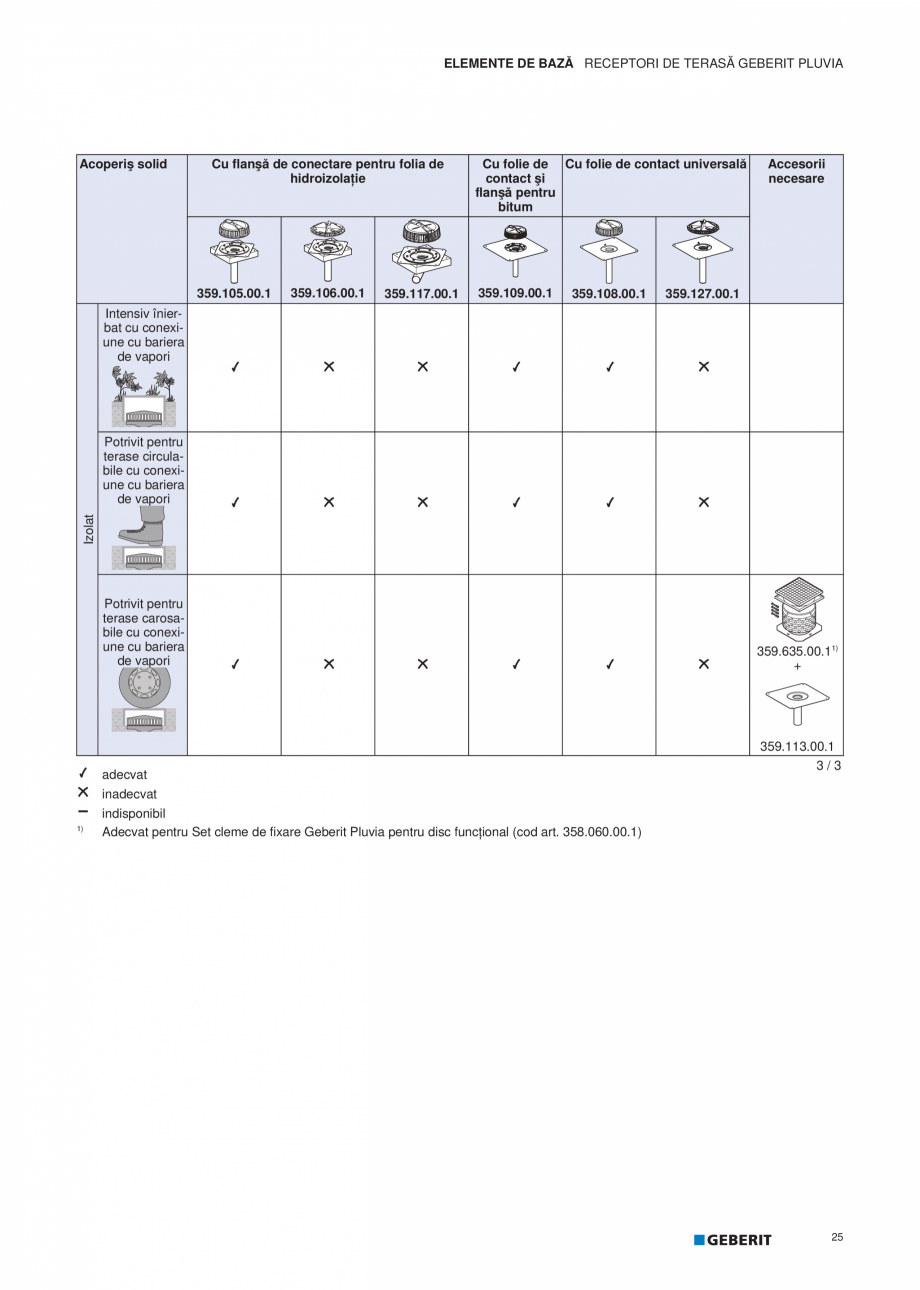

Pagina 27 - Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana CEPTORI DE TERASĂ GEBERIT...

CEPTORI DE TERASĂ GEBERIT PLUVIA Acoperiş solid Cu flanşă de conectare pentru folia de hidroizolaţie 359.105.00.1 359.106.00.1 359.117.00.1 Cu folie de Cu folie de contact universală contact şi flanşă pentru bitum 359.109.00.1 359.108.00.1 Accesorii necesare 359.127.00.1 Intensiv înierbat cu conexiune cu bariera de vapori Izolat Potrivit pentru terase circulabile cu conexiune cu bariera de vapori Potrivit pentru terase carosabile cu conexiune cu bariera de vapori 359.635.00.11) + 359.113.00.1 adecvat 3/3 inadecvat 1) indisponibil Adecvat pentru Set cleme de fixare Geberit Pluvia pentru disc funcţional (cod art. 358.060.00.1) 25 ELEMENTE DE BAZĂ RECEPTORI DE TERASĂ GEBERIT PLUVIA Pe acoperiş uşor Acoperiş uşor Cu flanşă de conectare pentru folia de hidroizolaţie Neizolat 359.105.00.1 359.106.00.1 Cu folie de Cu folie de contact universală contact şi flanşă pentru bitum 359.117.00.1 359.109.00.1 359.108.00.1 Accesorii necesare 359.

Pagina 27-Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana CEPTORI DE TERASĂ GEBERIT PLUVIA

Acoperiş...

Pagina 28 - Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana 127.00.1

Neizolat cu
Receptor...

127.00.1 Neizolat cu Receptor pe verticală 359.006.25.11) Izolat cu Receptor pe verticală Izolat Receptor în izolaţie Cu conexiune cu barieră de vapori 359.122.00.1 + 359.113.00.1 adecvat inadecvat 1) indisponibil adecvat doar pentru receptori de terasă Geberit Pluvia cu flanşă de conectare În jgheab Jgheab Cu folie de contact 359.111.00.1 Receptor pe verticală adecvat 26 Cu flanşă 359.128.00.1 359.112.00.1 ELEMENTE DE BAZĂ RECEPTORI DE TERASĂ GEBERIT PLUVIA Receptori de terasă Geberit Pluvia de 19 l şi 25 l Pe acoperiş solid Acoperiş solid Cu flanşă de conectare pentru folia de hidroizolaţie Cu folie de contact universală 359.098.00.1 359.099.00.1 Accesorii necesare Receptor pe verticală Neizolat Potrivit pentru terase circulabile 359.504.00.11) Potrivit pentru terase carosabile 359.635.00.11) Cu conexiune cu barieră de vapori 359.102.00.1 Izolat Extensiv înierbat cu conexiune cu bariera de vapori Intensiv înierbat cu conexiun

Pagina 28-Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana 127.00.1

Neizolat cu
Receptor pe
verticală...

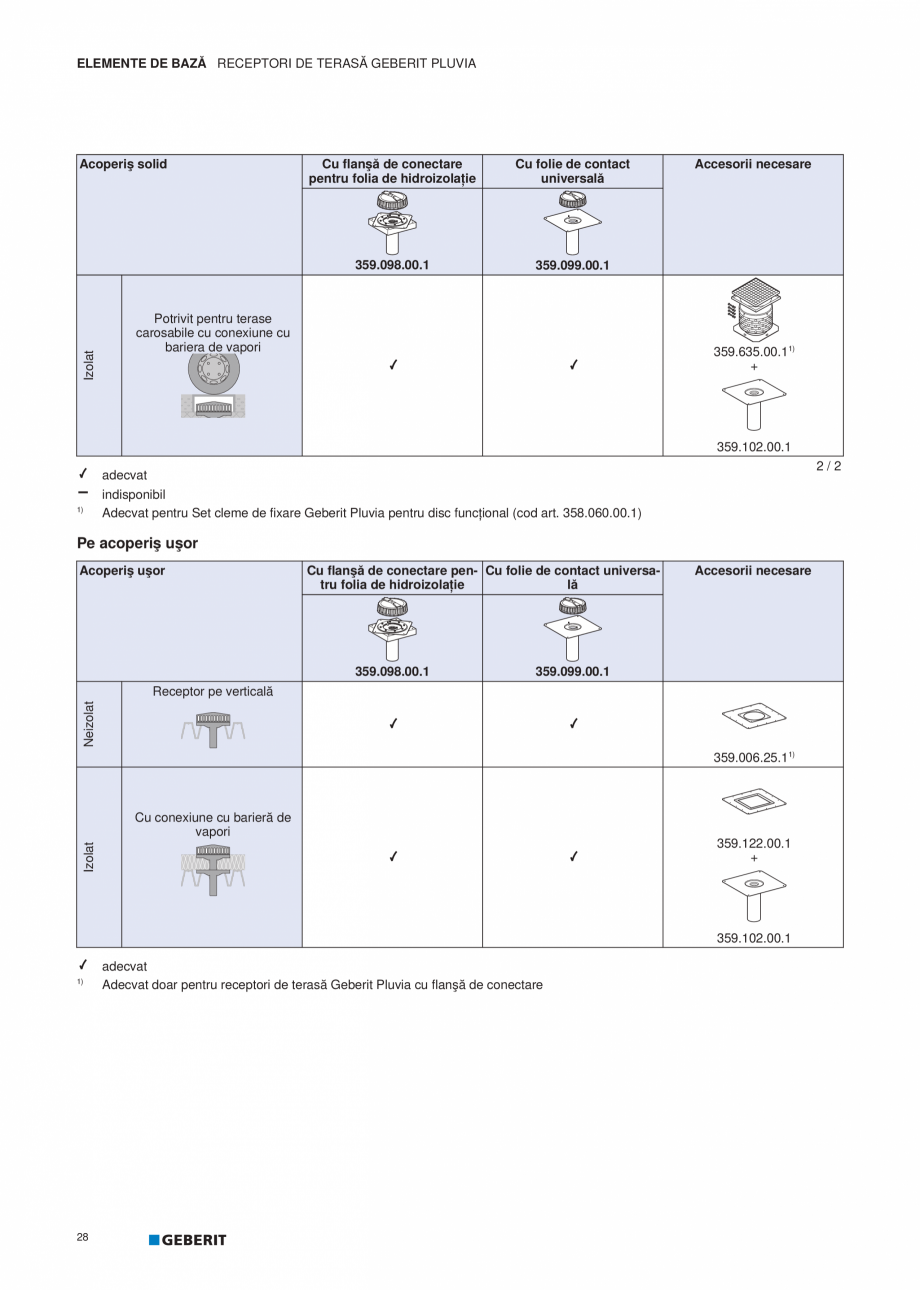

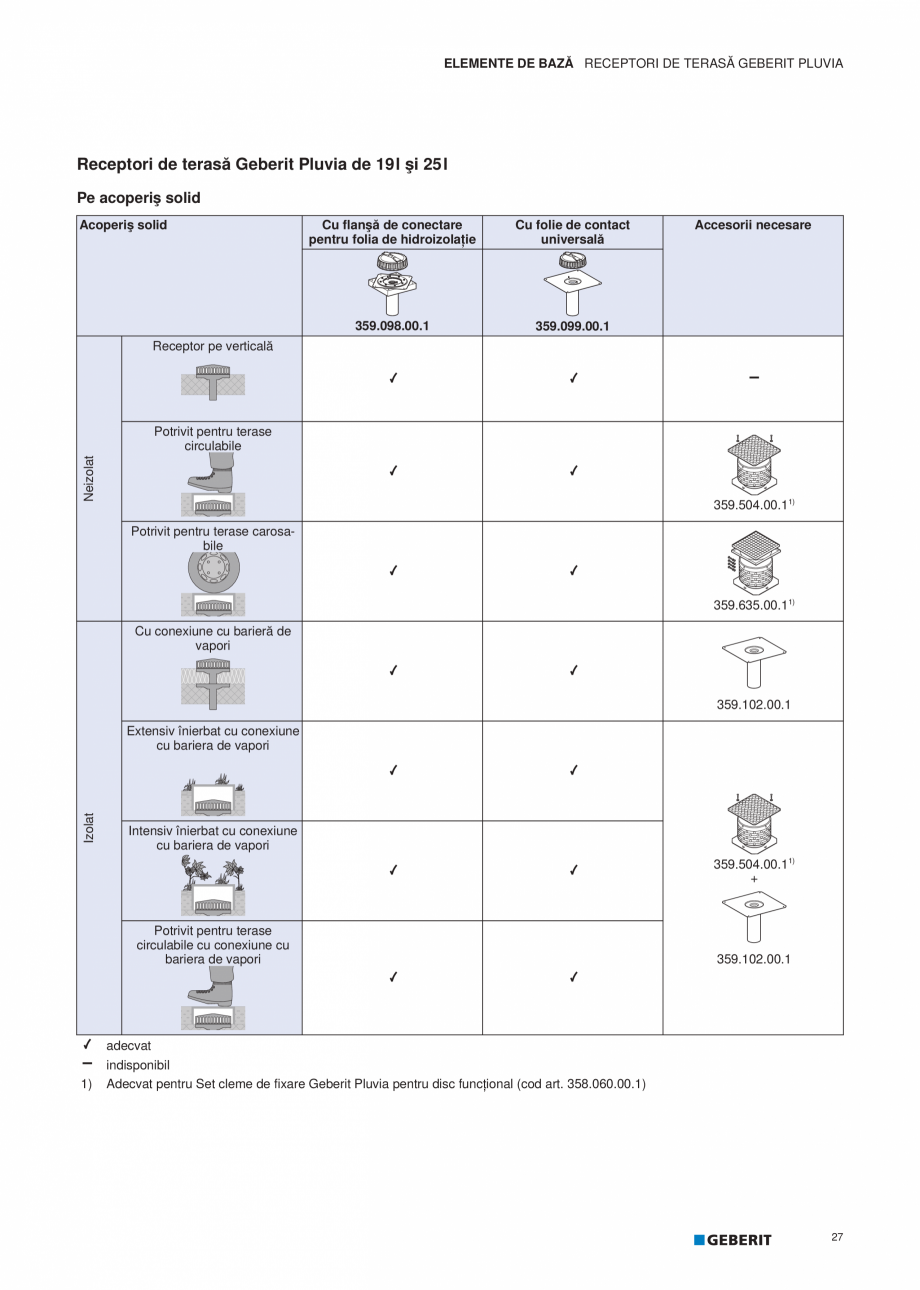

Pagina 29 - Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana e
cu bariera de vapori
359.504...

e cu bariera de vapori 359.504.00.11) + Potrivit pentru terase circulabile cu conexiune cu bariera de vapori 359.102.00.1 adecvat 1) indisponibil Adecvat pentru Set cleme de fixare Geberit Pluvia pentru disc funcţional (cod art. 358.060.00.1) 27 ELEMENTE DE BAZĂ RECEPTORI DE TERASĂ GEBERIT PLUVIA Izolat Acoperiş solid Cu flanşă de conectare pentru folia de hidroizolaţie Cu folie de contact universală 359.098.00.1 359.099.00.1 Potrivit pentru terase carosabile cu conexiune cu bariera de vapori Accesorii necesare 359.635.00.11) + 359.102.00.1 2/2 adecvat 1) indisponibil Adecvat pentru Set cleme de fixare Geberit Pluvia pentru disc funcţional (cod art. 358.060.00.1) Pe acoperiş uşor Acoperiş uşor Cu flanşă de conectare pen- Cu folie de contact universatru folia de hidroizolaţie lă 359.098.00.1 Accesorii necesare 359.099.00.1 Neizolat Receptor pe verticală 359.006.25.11) Izolat Cu conexiune cu barieră de vapori 359.122.00.1 + 359.102.00.1

Pagina 29-Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana e
cu bariera de vapori
359.504.00.11)
+
...

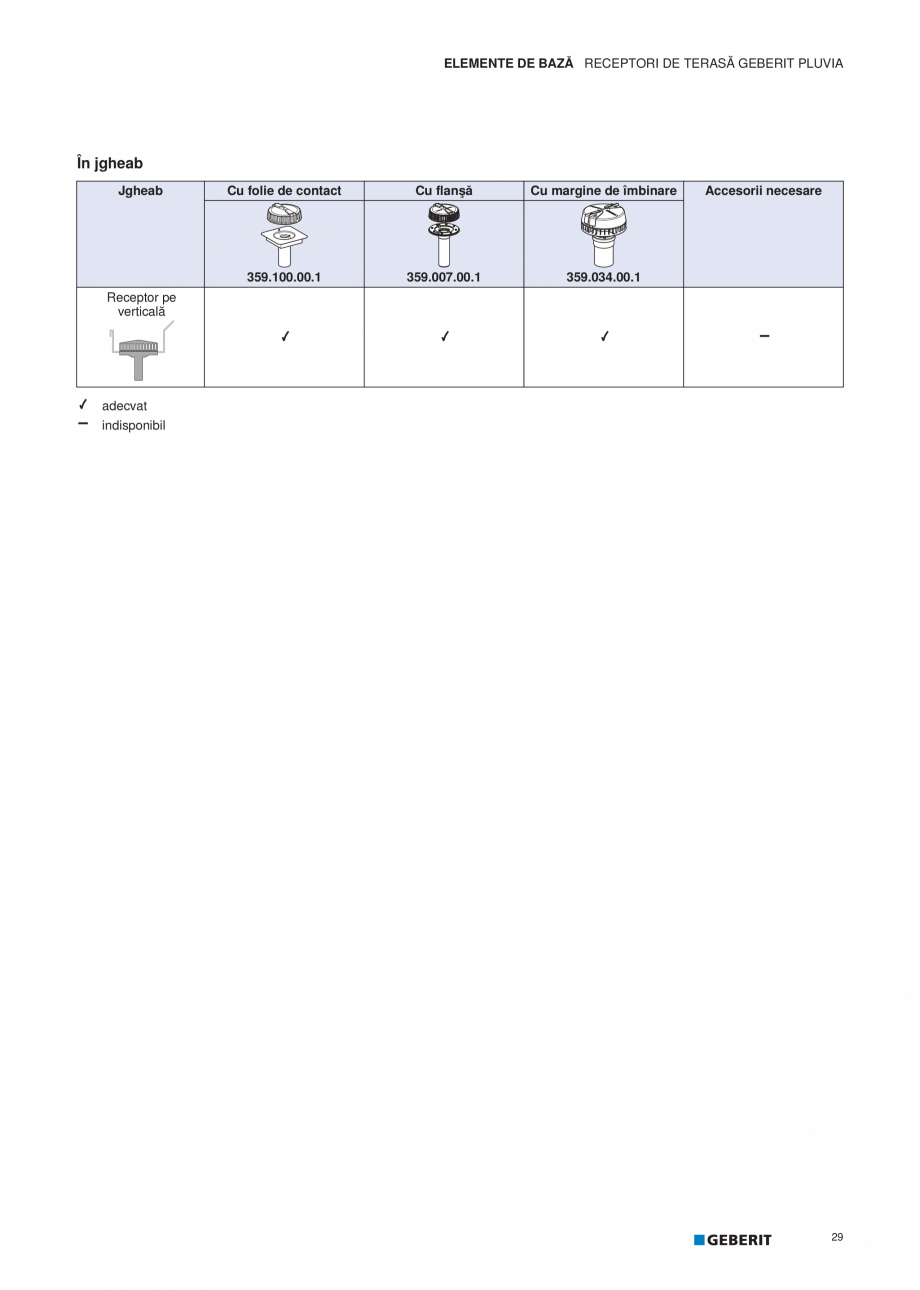

Pagina 30 - Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana 1)

28

adecvat
Adecvat doar...

1) 28 adecvat Adecvat doar pentru receptori de terasă Geberit Pluvia cu flanşă de conectare ELEMENTE DE BAZĂ RECEPTORI DE TERASĂ GEBERIT PLUVIA În jgheab Jgheab Cu folie de contact Cu flanşă Cu margine de îmbinare 359.100.00.1 359.007.00.1 359.034.00.1 Accesorii necesare Receptor pe verticală adecvat indisponibil 29 ELEMENTE DE BAZĂ RECEPTORI DE TERASĂ GEBERIT PLUVIA Receptori de terasă Geberit Pluvia 45 l / 60 l / 100 l Pe acoperiş solid Acoperiş solid Cu folie de contact universală 45 l 60 l 100 l 359.345.00.1 359.346.00.1 359.347.00.1 + Structură cămin asigurată de beneficiar + Structură cămin asigurată de beneficiar + Structură cămin asigurată de beneficiar + Structură cămin asigurată de beneficiar + Structură cămin asigurată de beneficiar + Structură cămin asigurată de beneficiar Receptor pe verticală Neizolat Potrivit pentru terase circulabile Potrivit pentru terase carosabile Izolat Receptor pe verticală ad

Pagina 30-Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana 1)

28

adecvat
Adecvat doar pentru...

Pagina 31 - Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana ecvat

Pe acoperiş uşor...

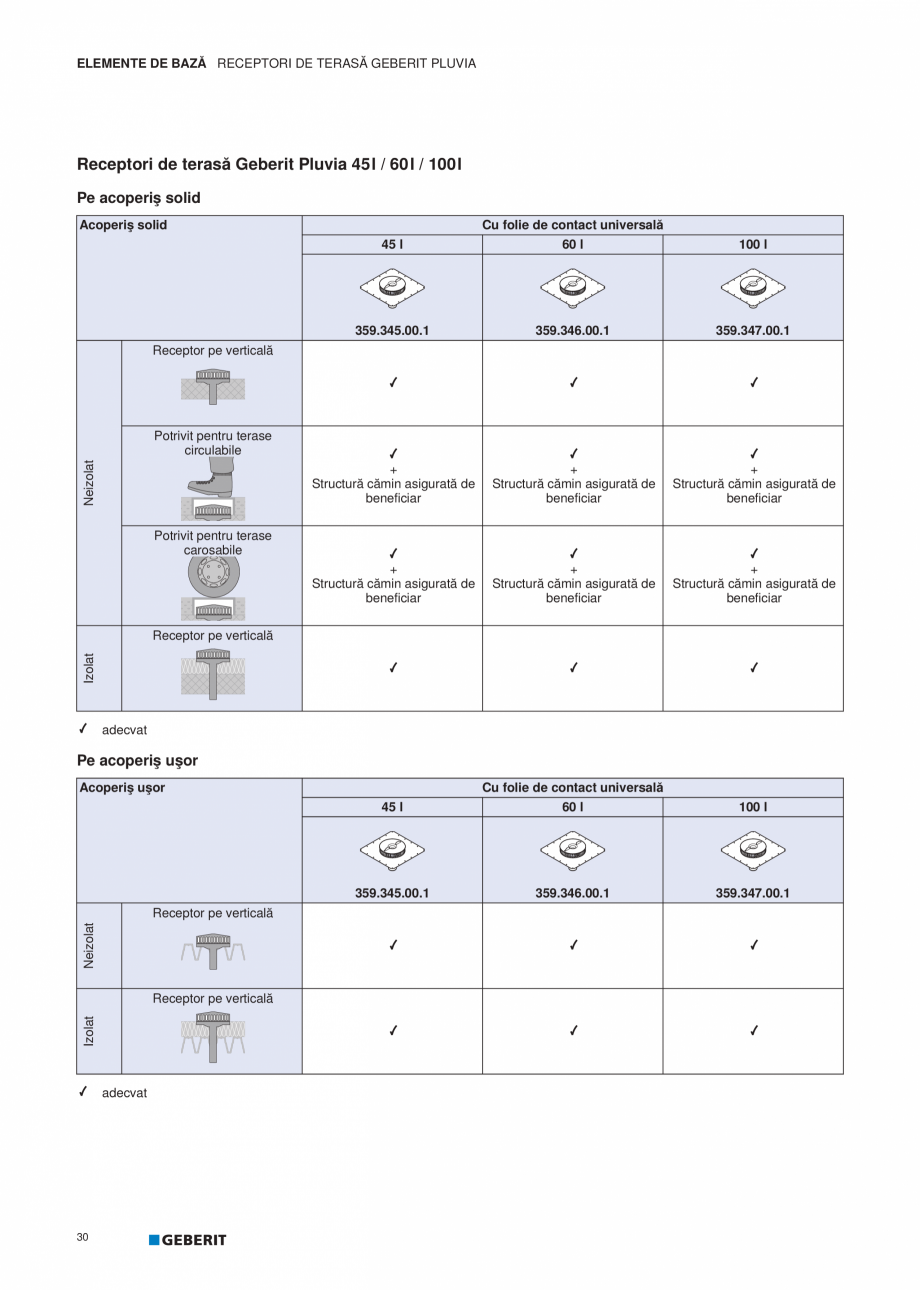

ecvat Pe acoperiş uşor Acoperiş uşor Neizolat Receptor pe verticală Izolat Receptor pe verticală adecvat 30 Cu folie de contact universală 45 l 60 l 100 l 359.345.00.1 359.346.00.1 359.347.00.1 ELEMENTE DE BAZĂ RECEPTORI DE TERASĂ GEBERIT PLUVIA În jgheab Jgheab Cu margine de îmbinare pentru jgheab 45 l 60 l 100 l 359.342.00.1 359.343.00.1 359.344.00.1 Receptor pe verticală adecvat Accesorii Receptorii de terasă Geberit Pluvia pot fi dotaţi cu accesorii opţionale, ca de exemplu: • elemente de încălzire • clemă de montare Accesorii împotriva îngheţului În zonele cu pericol ridicat de îngheţ receptorii de terasă Geberit Pluvia pot fi protejaţi împotriva îngheţului cu următoarele accesorii: Accesorii Receptori de terasă Geberit Pluvia de 9–12 l Instalație de încălzire Geberit Pluvia 230 V / 8 W 359.971.00.1 Receptori de terasă Geberit Pluvia de 19–25 l / 45 l Bandă de încălzire Geberit 230 V / 11,2 W Receptori de

Pagina 31-Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana ecvat

Pe acoperiş uşor
Acoperiş uşor
...

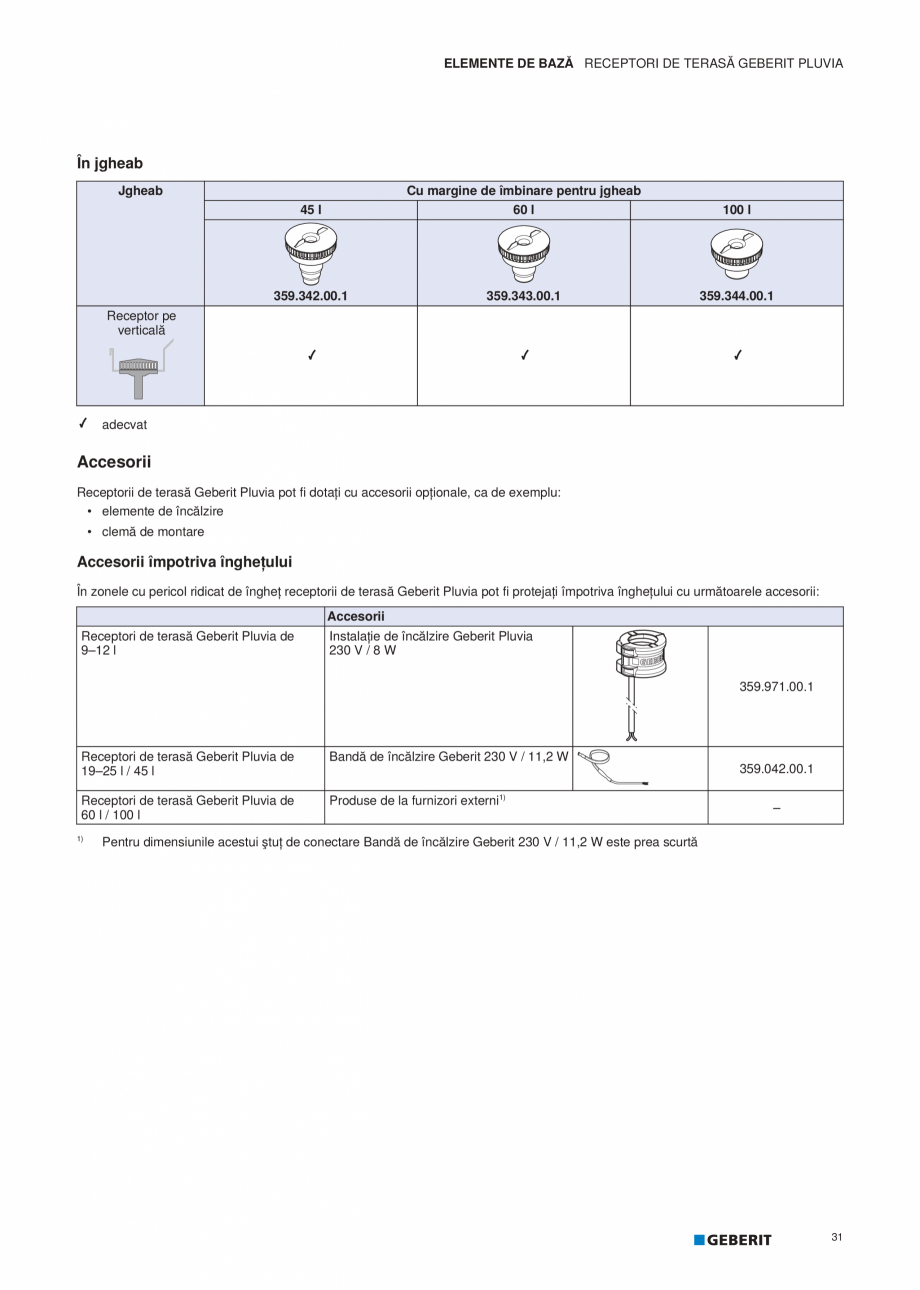

Pagina 32 - Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana terasă Geberit Pluvia de
60 l /...

terasă Geberit Pluvia de 60 l / 100 l Produse de la furnizori externi1) 1) 359.042.00.1 – Pentru dimensiunile acestui ştuţ de conectare Bandă de încălzire Geberit 230 V / 11,2 W este prea scurtă 31 ELEMENTE DE BAZĂ RECEPTORI DE TERASĂ GEBERIT PLUVIA Cleme de montare pentru discuri funcţionale În cazul acoperişurilor potrivite pentru terase circulabile sau pentru terase carosabile cu structuri ale acoperişului de înălţime redusă care nu permit montarea unui parafrunzar, discul funcţional poate fi fixat cu clema de montare Geberit Pluvia pentru discuri funcţionale. Accesorii Receptori de terasă Geberit Pluvia de 9 l / 12 l / 25 l Set cleme de fixare Geberit Pluvia pentru disc funcţional 358.060.00.1 Acestea se pot utiliza exclusiv cu seturile adaptoare Geberit Pluvia care suportă greutate sau care sunt potrivite pentru terase circulabile. ²FP ²FP 32 ELEMENTE DE BAZĂ RECEPTORI DE TERASĂ GEBERIT PLUVIA 1.5.5 Pr

Pagina 32-Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana terasă Geberit Pluvia de
60 l / 100 l
...

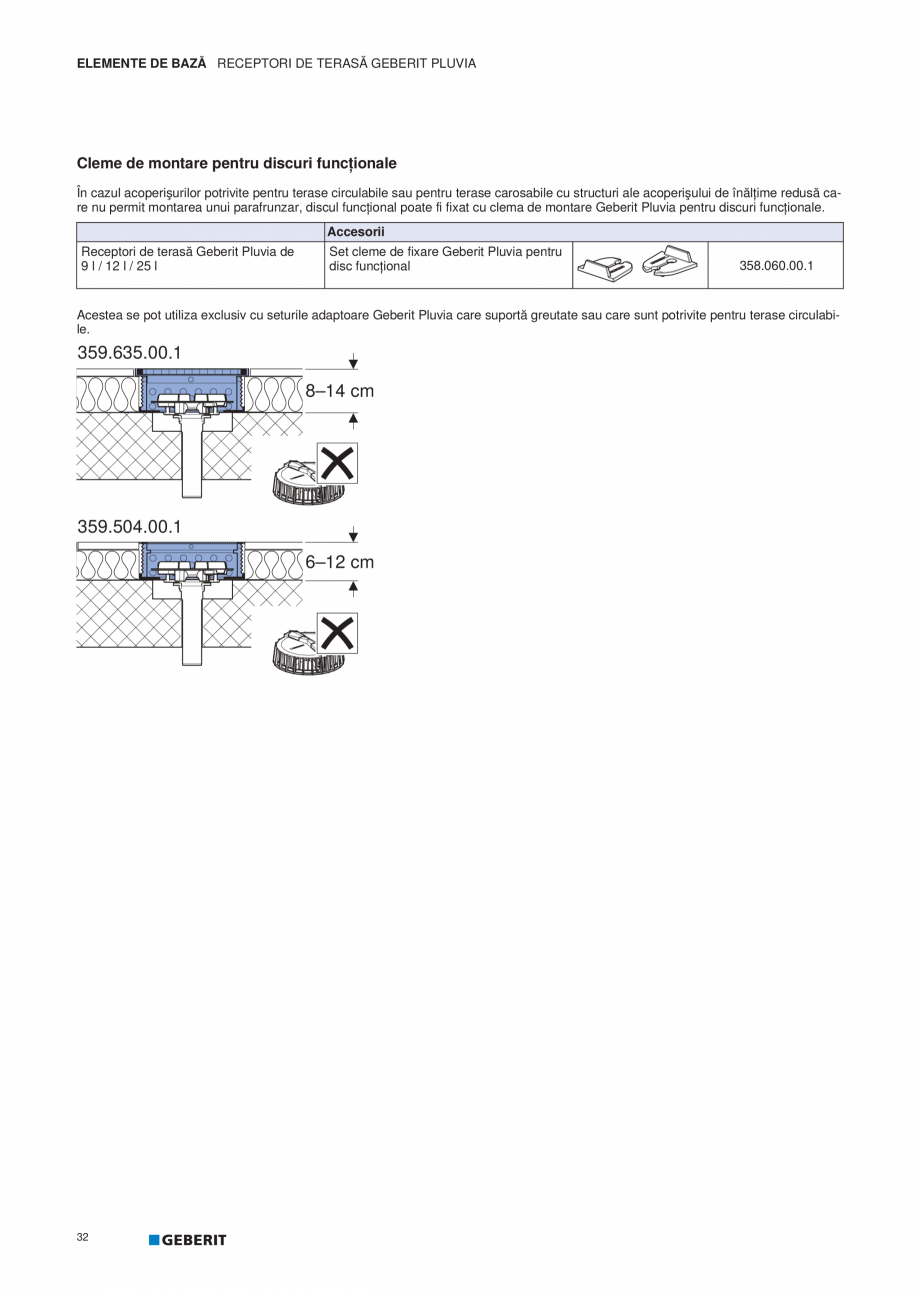

Pagina 33 - Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana eaplinuri de urgenţă Geberit...

eaplinuri de urgenţă Geberit Pluvia Vedere de ansamblu preaplinuri de urgenţă Geberit Pluvia Preaplinurile de urgenţă Geberit Pluvia sunt compuse din: • Receptor de terasă Geberit Pluvia • Set pentru preaplinul de urgenţă Geberit Pluvia Receptorul de terasă este combinat cu preaplinul de urgenţă corespunzător. Preaplinul de urgenţă este disponibil în 3 variante de execuţie: • Preaplin de urgenţă Geberit Pluvia pentru receptori de terasă de (9 l) 12 l • Preaplin de urgenţă Geberit Pluvia pentru receptor de terasă de 19 l • Preaplinul de urgenţă Geberit Pluvia pentru receptori de terasă de 25 l Structură preaplinuri de urgenţă Geberit Pluvia Preaplinuri de urgenţă de 12 l Preaplinul de urgenţă Geberit Pluvia de 12 l este compus din următoarele componente: Figura 11: Componentele preaplinului de urgenţă Geberit Pluvia de 12 l 1 2 3 Tijă rotativă gri pentru marcarea optică Element de preaplin Garnitură de etanșare cu manșetă

Pagina 33-Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana eaplinuri de urgenţă Geberit Pluvia
...

Pagina 34 - Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana Preaplinuri de urgenţă de 19 l...

Preaplinuri de urgenţă de 19 l Preaplinul de urgenţă Geberit Pluvia de 19 l este compus din următoarele componente: Figura 12: Componentele preaplinului de urgenţă Geberit Pluvia de 19 l 1 2 3 Glisor de blocare rotativ gri pentru marcarea optică Element de preaplin Garnitură de etanșare cu manșetă 33 ELEMENTE DE BAZĂ RECEPTORI DE TERASĂ GEBERIT PLUVIA Preaplinuri de urgenţă de 25 l Preaplinul de urgenţă Geberit Pluvia de 25 l este compus din următoarele componente: Figura 13: Componentele preaplinului de urgenţă Geberit Pluvia de 25 l 1 2 3 Tijă rotativă gri pentru marcarea optică Element de preaplin Garnitură de etanșare cu manșetă Funcţie preaplinuri de urgenţă Geberit Pluvia Funcţia drenajului de urgenţă Drenajul de urgenţă are rolul de a evacua apa de ploaie atunci când debitul de apă de ploaie este mai mare decât capacitatea de evacuare a sistemului existent de drenaj al acoperişului. Alte motive pentru montarea preapl

Pagina 34-Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana Preaplinuri de urgenţă de 19 l
Preaplinul ...

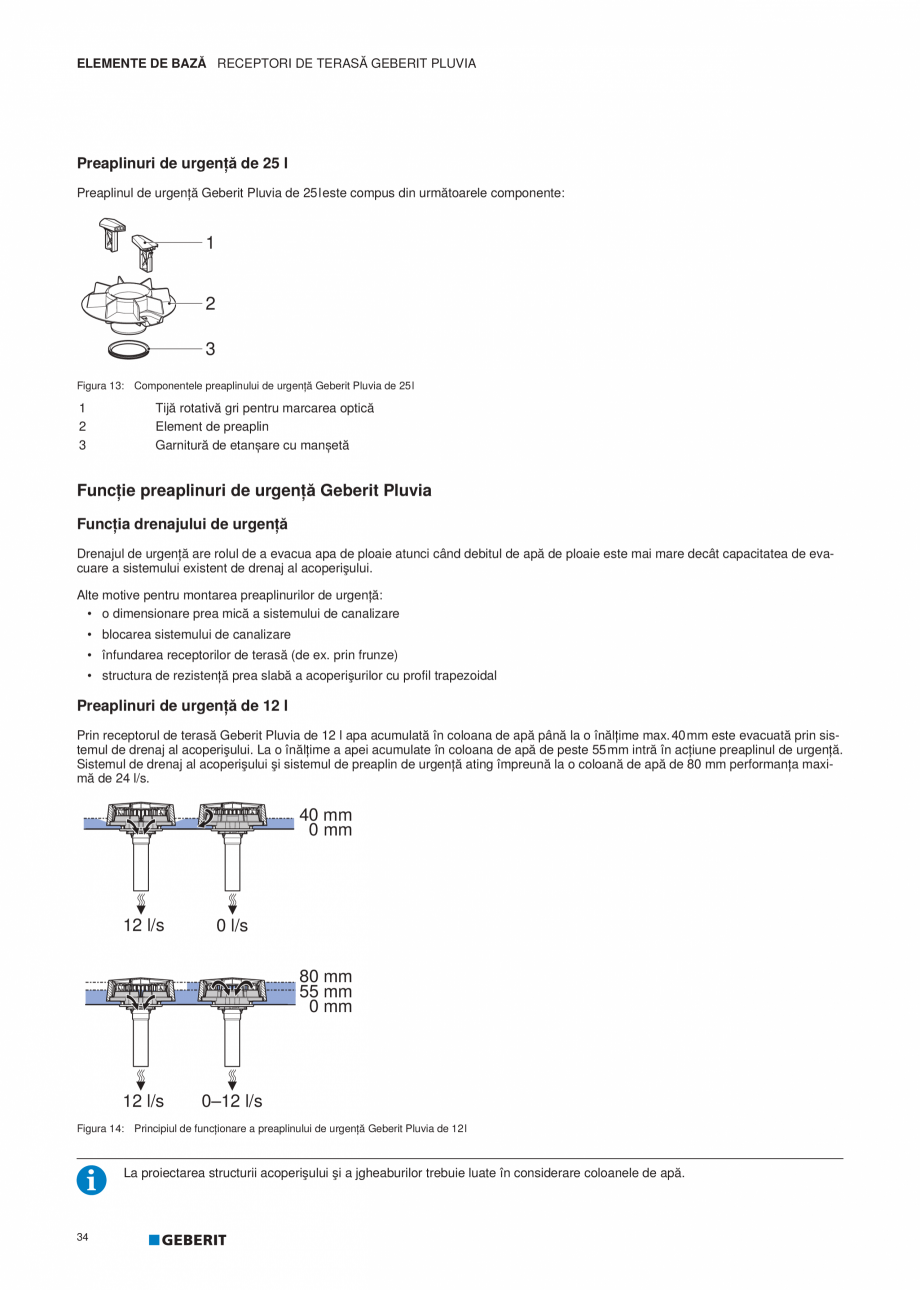

Pagina 35 - Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana inurilor de urgenţă:
• o...

inurilor de urgenţă: • o dimensionare prea mică a sistemului de canalizare • blocarea sistemului de canalizare • înfundarea receptorilor de terasă (de ex. prin frunze) • structura de rezistenţă prea slabă a acoperişurilor cu profil trapezoidal Preaplinuri de urgenţă de 12 l Prin receptorul de terasă Geberit Pluvia de 12 l apa acumulată în coloana de apă până la o înălţime max. 40 mm este evacuată prin sistemul de drenaj al acoperişului. La o înălţime a apei acumulate în coloana de apă de peste 55 mm intră în acţiune preaplinul de urgenţă. Sistemul de drenaj al acoperişului şi sistemul de preaplin de urgenţă ating împreună la o coloană de apă de 80 mm performanţa maximă de 24 l/s. PP PP OV OV PP PP PP OV ²OV Figura 14: Principiul de funcţionare a preaplinului de urgenţă Geberit Pluvia de 12 l La proiectarea structurii acoperişului şi a jgheaburilor trebuie luate în considerare coloanele de ap

Pagina 35-Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana inurilor de urgenţă:
• o dimensionare...

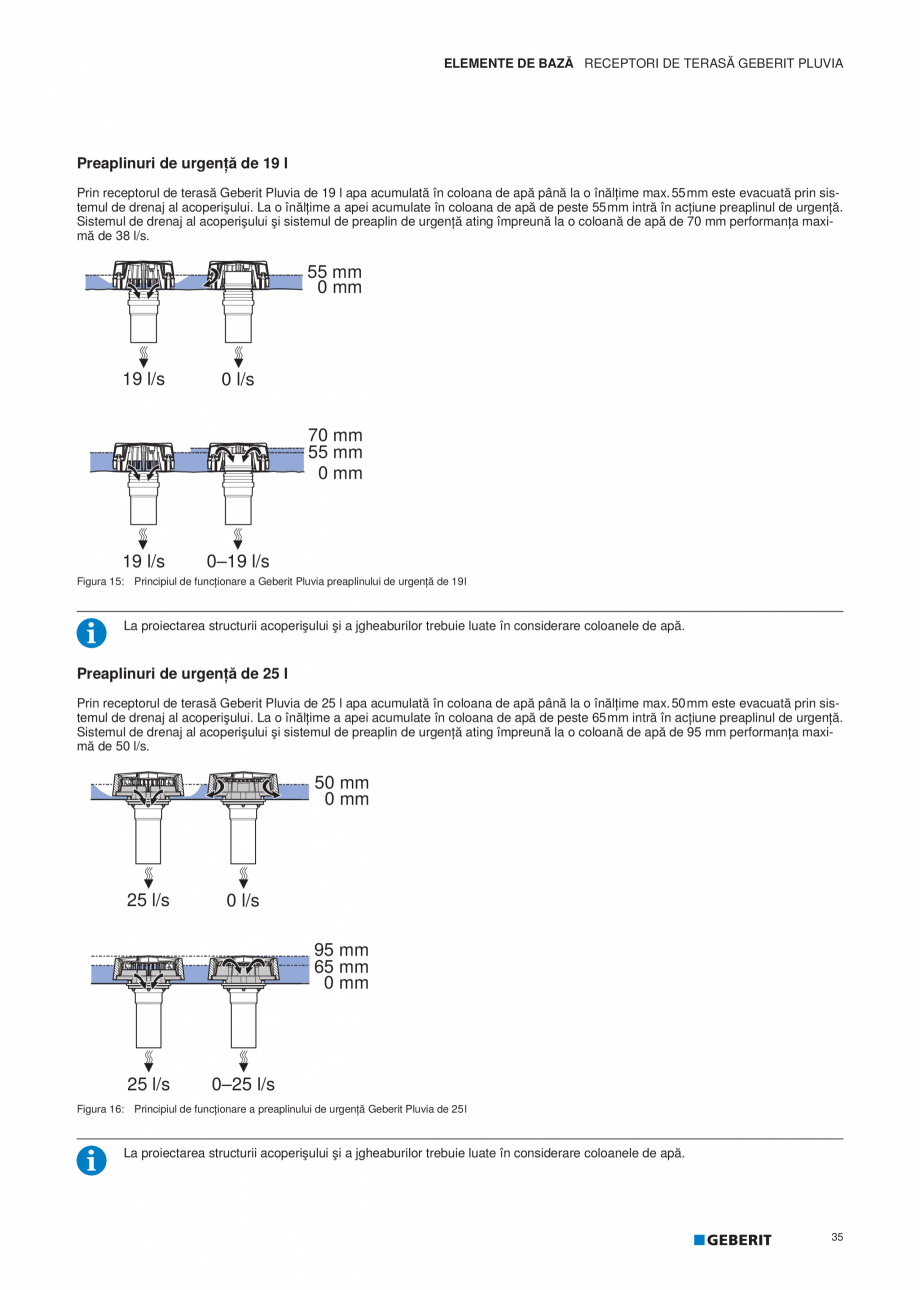

Pagina 36 - Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana ă.

34

ELEMENTE DE BAZĂ...

ă. 34 ELEMENTE DE BAZĂ RECEPTORI DE TERASĂ GEBERIT PLUVIA Preaplinuri de urgenţă de 19 l Prin receptorul de terasă Geberit Pluvia de 19 l apa acumulată în coloana de apă până la o înălţime max. 55 mm este evacuată prin sistemul de drenaj al acoperişului. La o înălţime a apei acumulate în coloana de apă de peste 55 mm intră în acţiune preaplinul de urgenţă. Sistemul de drenaj al acoperişului şi sistemul de preaplin de urgenţă ating împreună la o coloană de apă de 70 mm performanţa maximă de 38 l/s. PP PP OV OV PP PP PP OV ²OV Figura 15: Principiul de funcţionare a Geberit Pluvia preaplinului de urgenţă de 19 l La proiectarea structurii acoperişului şi a jgheaburilor trebuie luate în considerare coloanele de apă. Preaplinuri de urgenţă de 25 l Prin receptorul de terasă Geberit Pluvia de 25 l apa acumulată în coloana de apă până la o înălţime max. 50 mm este evacuată prin sistemul de drenaj al

Pagina 36-Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana ă.

34

ELEMENTE DE BAZĂ RECEPTORI DE...

Pagina 37 - Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana acoperişului. La o înălţime...

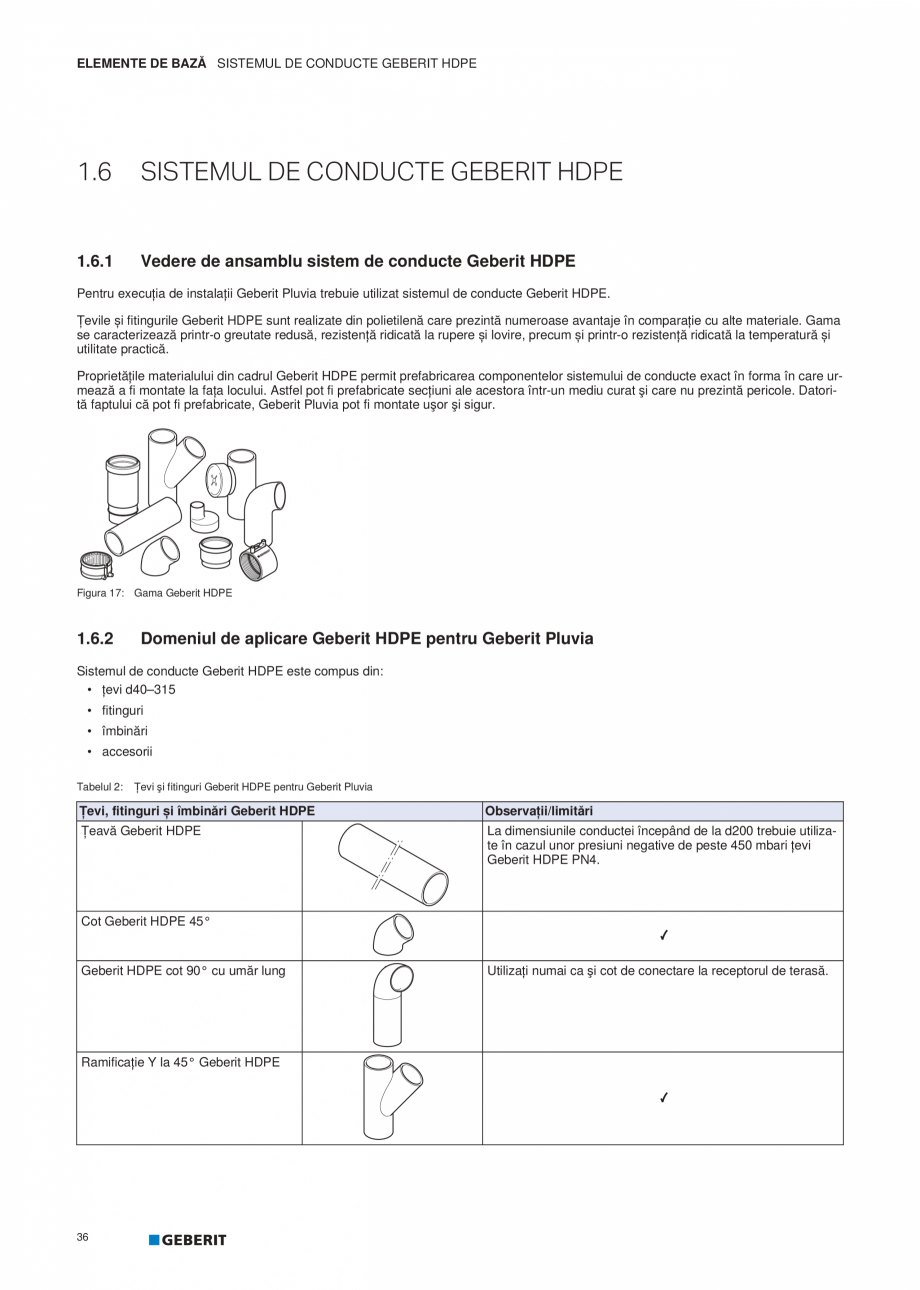

acoperişului. La o înălţime a apei acumulate în coloana de apă de peste 65 mm intră în acţiune preaplinul de urgenţă. Sistemul de drenaj al acoperişului şi sistemul de preaplin de urgenţă ating împreună la o coloană de apă de 95 mm performanţa maximă de 50 l/s. PP PP OV OV PP PP PP OV ²OV Figura 16: Principiul de funcţionare a preaplinului de urgenţă Geberit Pluvia de 25 l La proiectarea structurii acoperişului şi a jgheaburilor trebuie luate în considerare coloanele de apă. 35 ELEMENTE DE BAZĂ SISTEMUL DE CONDUCTE GEBERIT HDPE 1.6 SISTEMUL DE CONDUCTE GEBERIT HDPE 1.6.1 Vedere de ansamblu sistem de conducte Geberit HDPE Pentru execuţia de instalaţii Geberit Pluvia trebuie utilizat sistemul de conducte Geberit HDPE. Ţevile și fitingurile Geberit HDPE sunt realizate din polietilenă care prezintă numeroase avantaje în comparaţie cu alte materiale. Gama se caracterizează printr-o greutate redusă, rezisten

Pagina 37-Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana acoperişului. La o înălţime a apei...

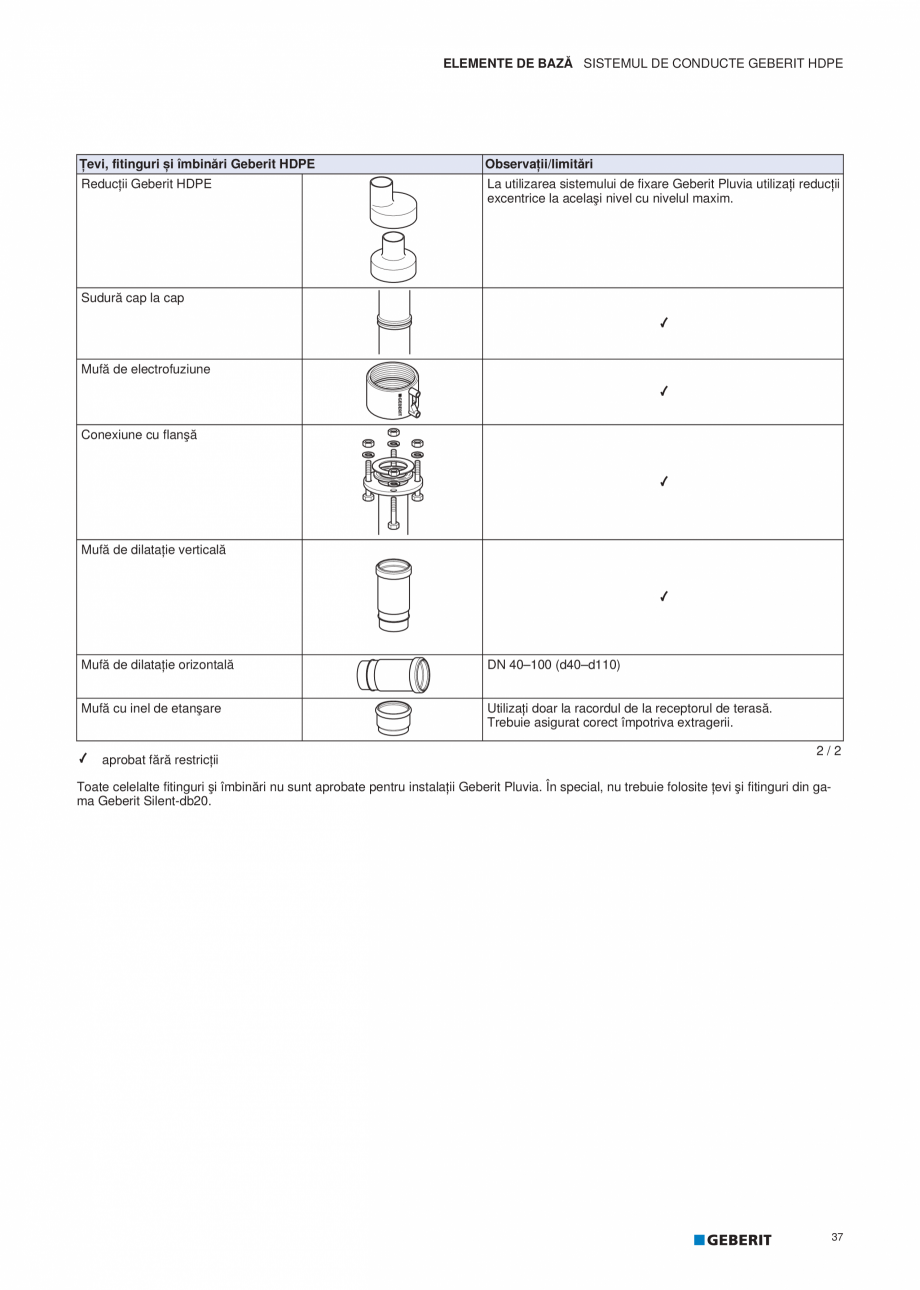

Pagina 38 - Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana ţă ridicată la rupere și...

ţă ridicată la rupere și lovire, precum și printr-o rezistenţă ridicată la temperatură și utilitate practică. Proprietăţile materialului din cadrul Geberit HDPE permit prefabricarea componentelor sistemului de conducte exact în forma în care urmează a fi montate la faţa locului. Astfel pot fi prefabricate secţiuni ale acestora într-un mediu curat şi care nu prezintă pericole. Datorită faptului că pot fi prefabricate, Geberit Pluvia pot fi montate uşor şi sigur. Figura 17: Gama Geberit HDPE 1.6.2 Domeniul de aplicare Geberit HDPE pentru Geberit Pluvia Sistemul de conducte Geberit HDPE este compus din: • ţevi d40–315 • fitinguri • îmbinări • accesorii Tabelul 2: Ţevi şi fitinguri Geberit HDPE pentru Geberit Pluvia Ţevi, fitinguri și îmbinări Geberit HDPE Observaţii/limitări Ţeavă Geberit HDPE La dimensiunile conductei începând de la d200 trebuie utilizate în cazul unor presiuni negative de peste 450 mbari ţevi Geberit HDPE PN4.

Pagina 38-Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana ţă ridicată la rupere și lovire, precum ...

Pagina 39 - Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana

Cot Geberit HDPE 45°

Geberit...

Cot Geberit HDPE 45° Geberit HDPE cot 90° cu umăr lung Ramificaţie Y la 45° Geberit HDPE 36 Utilizaţi numai ca şi cot de conectare la receptorul de terasă. ELEMENTE DE BAZĂ SISTEMUL DE CONDUCTE GEBERIT HDPE Ţevi, fitinguri și îmbinări Geberit HDPE Observaţii/limitări Reducţii Geberit HDPE La utilizarea sistemului de fixare Geberit Pluvia utilizaţi reducţii excentrice la acelaşi nivel cu nivelul maxim. Sudură cap la cap Mufă de electrofuziune Conexiune cu flanşă Mufă de dilataţie verticală Mufă de dilataţie orizontală DN 40–100 (d40–d110) Mufă cu inel de etanşare Utilizaţi doar la racordul de la receptorul de terasă. Trebuie asigurat corect împotriva extragerii. aprobat fără restricţii 2/2 Toate celelalte fitinguri şi îmbinări nu sunt aprobate pentru instalaţii Geberit Pluvia. În special, nu trebuie folosite ţevi şi fitinguri din gama Geberit Silent‑db20. 37 ELEMENTE DE BAZĂ SISTEMUL DE CONDUCTE GEBERIT HDPE 1

Pagina 39-Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana

Cot Geberit HDPE 45°

Geberit HDPE cot...

Pagina 40 - Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana .6.3

Fixarea conductelor
...

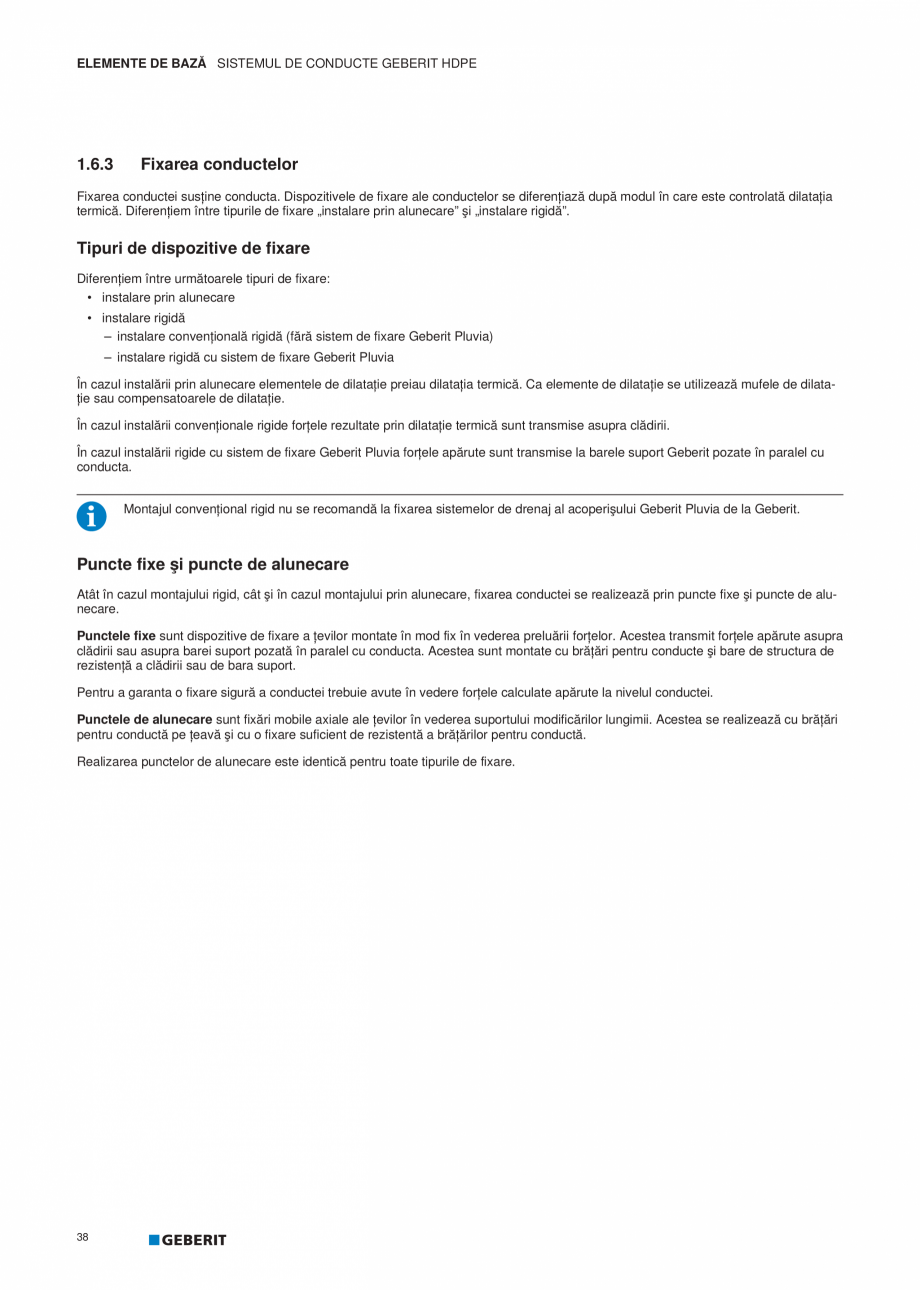

.6.3 Fixarea conductelor Fixarea conductei susţine conducta. Dispozitivele de fixare ale conductelor se diferenţiază după modul în care este controlată dilataţia termică. Diferenţiem între tipurile de fixare „instalare prin alunecare” şi „instalare rigidă”. Tipuri de dispozitive de fixare Diferenţiem între următoarele tipuri de fixare: • instalare prin alunecare • instalare rigidă – instalare convenţională rigidă (fără sistem de fixare Geberit Pluvia) – instalare rigidă cu sistem de fixare Geberit Pluvia În cazul instalării prin alunecare elementele de dilataţie preiau dilataţia termică. Ca elemente de dilataţie se utilizează mufele de dilataţie sau compensatoarele de dilataţie. În cazul instalării convenţionale rigide forţele rezultate prin dilataţie termică sunt transmise asupra clădirii. În cazul instalării rigide cu sistem de fixare Geberit Pluvia forţele apărute sunt transmise la barele suport Geberit pozate în paralel

Pagina 40-Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana .6.3

Fixarea conductelor

Fixarea conductei...

Pagina 41 - Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana cu
conducta.
Montajul...

cu conducta. Montajul convenţional rigid nu se recomandă la fixarea sistemelor de drenaj al acoperişului Geberit Pluvia de la Geberit. Puncte fixe şi puncte de alunecare Atât în cazul montajului rigid, cât şi în cazul montajului prin alunecare, fixarea conductei se realizează prin puncte fixe şi puncte de alunecare. Punctele fixe sunt dispozitive de fixare a ţevilor montate în mod fix în vederea preluării forţelor. Acestea transmit forţele apărute asupra clădirii sau asupra barei suport pozată în paralel cu conducta. Acestea sunt montate cu brăţări pentru conducte şi bare de structura de rezistenţă a clădirii sau de bara suport. Pentru a garanta o fixare sigură a conductei trebuie avute în vedere forţele calculate apărute la nivelul conductei. Punctele de alunecare sunt fixări mobile axiale ale ţevilor în vederea suportului modificărilor lungimii. Acestea se realizează cu brăţări pentru conductă pe ţeavă şi cu o fixare suficient de rezistent

Pagina 41-Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana cu
conducta.
Montajul convenţional rigid nu...

Pagina 42 - Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana ă a brăţărilor pentru...

ă a brăţărilor pentru conductă. Realizarea punctelor de alunecare este identică pentru toate tipurile de fixare. 38 ELEMENTE DE BAZĂ SISTEM DE FIXARE GEBERIT PLUVIA 1.7 SISTEM DE FIXARE GEBERIT PLUVIA 1.7.1 Vedere de ansamblu sistem de fixare Geberit Pluvia Dispozitivul de fixare a componentelor sistemului de drenaj al acoperişului este o componentă importantă a unei instalaţii pluviale sigure şi care funcţionează corect. Sistemul de fixare Geberit Pluvia a fost dezvoltat pentru instalarea conductelor de apă pluvială orizontale, pozate liber. Sistemul de fixare Geberit Pluvia este compus din: • dispozitive de fixare cu profil pătrat pentru ţevi d40–200 – brăţări pentru conductă – bare suport • dispozitive de fixare cu profil C pentru ţevi d250–315 – brăţări pentru conductă – bare suport 1.7.2 Structură sistem de fixare Geberit Pluvia Sistemul de fixare Geberit Pluvia este compus din următoarele componente principale: Fig

Pagina 42-Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana ă a brăţărilor pentru conductă....

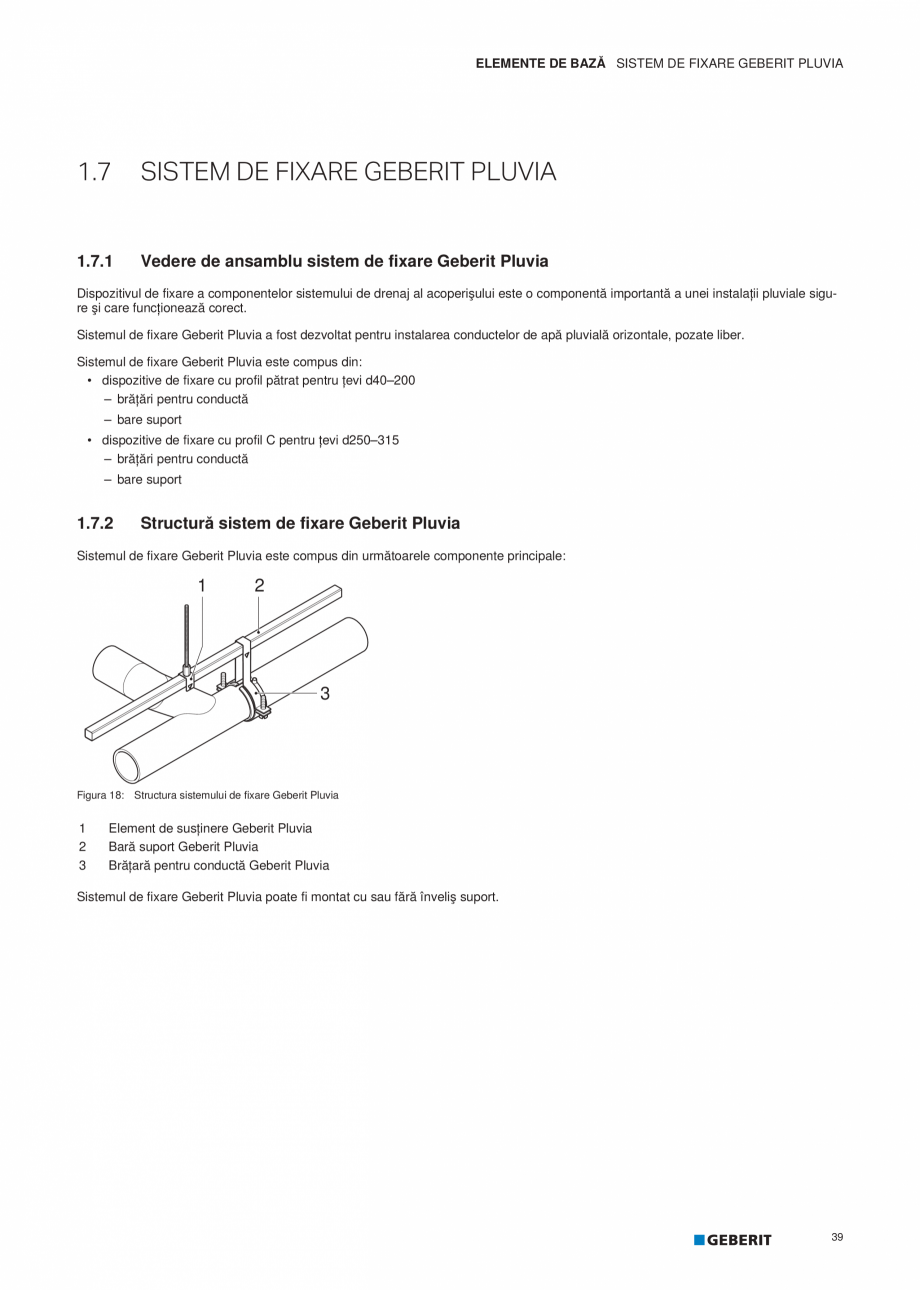

Pagina 43 - Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana ura 18: Structura sistemului de ...

ura 18: Structura sistemului de fixare Geberit Pluvia 1 2 3 Element de susţinere Geberit Pluvia Bară suport Geberit Pluvia Brăţară pentru conductă Geberit Pluvia Sistemul de fixare Geberit Pluvia poate fi montat cu sau fără înveliş suport. 39 ELEMENTE DE BAZĂ SISTEM DE FIXARE GEBERIT PLUVIA Vedere de ansamblu tipuri de fixare Geberit Pluvia Dispozitivul de fixare a componentelor sistemului de drenaj al acoperişului este o componentă importantă a unei instalaţii pluviale sigure şi care funcţionează ireproşabil. Fixare Execuţie Proprietăţi Dispozitiv de fixare orizontal Dilatația termică este preluată de sistemul de fixare şi transmisă asupra barei suport. Sistemul de fixare Geberit Pluvia brevetat a fost dezvoltat pentru instalarea conductelor orizontale de apă pluvială, pozate liber. Dispozitiv de fixare vertical Dilataţia termică este preluată de mufa de dilataţie. Aceasta trebuie controlată prin fixarea conductei cu puncte fixe şi punct

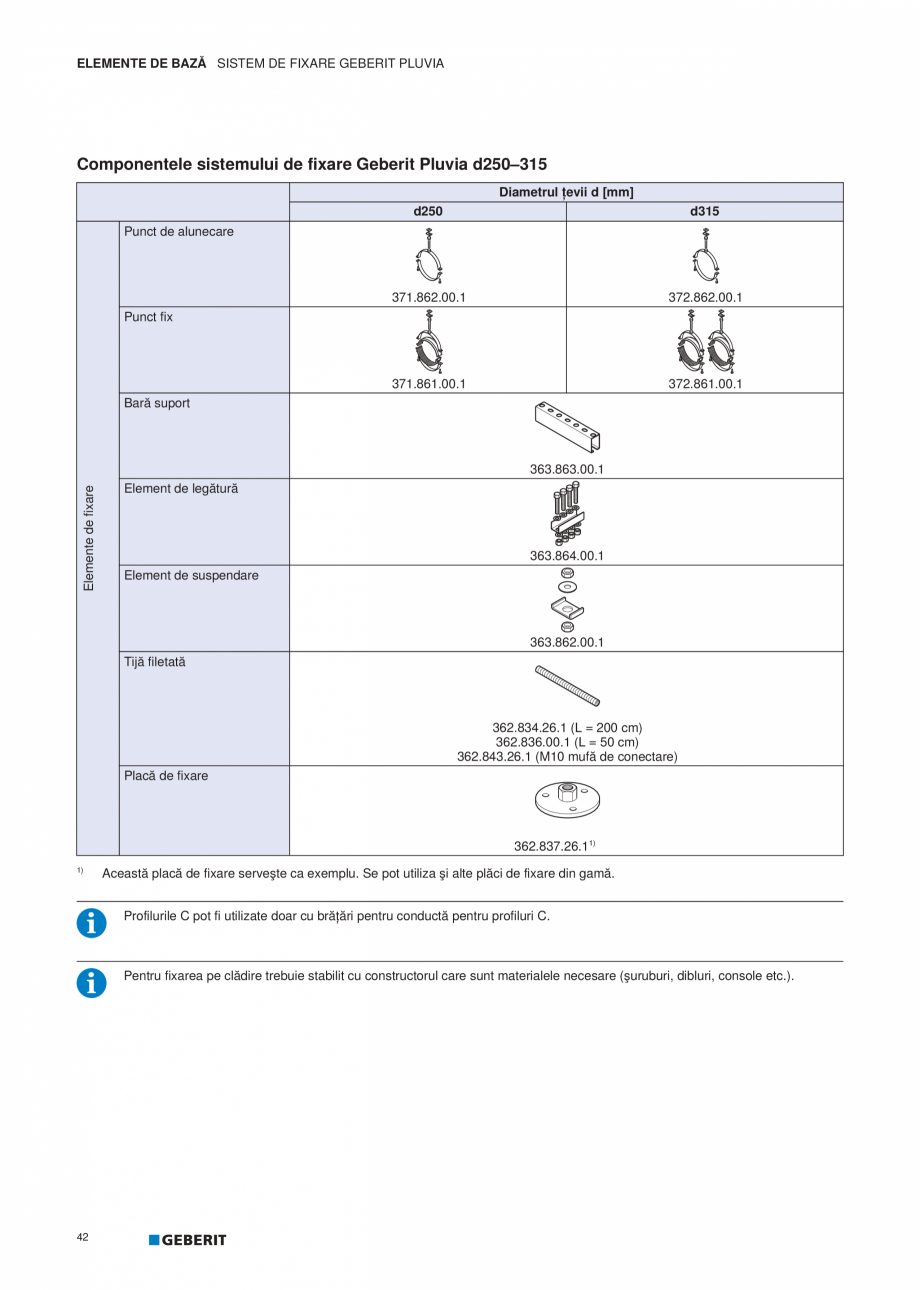

Pagina 43-Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana ura 18: Structura sistemului de fixare...

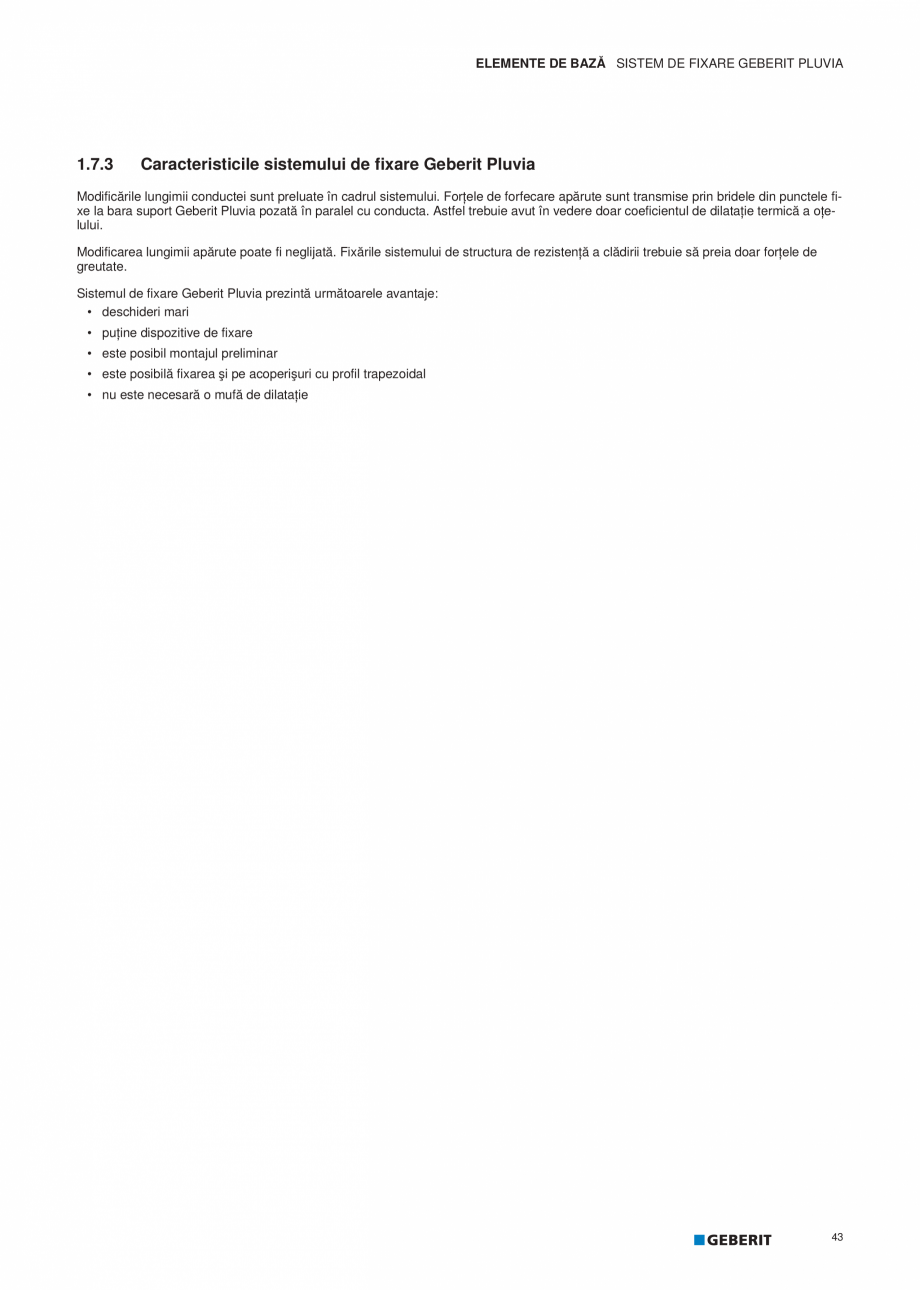

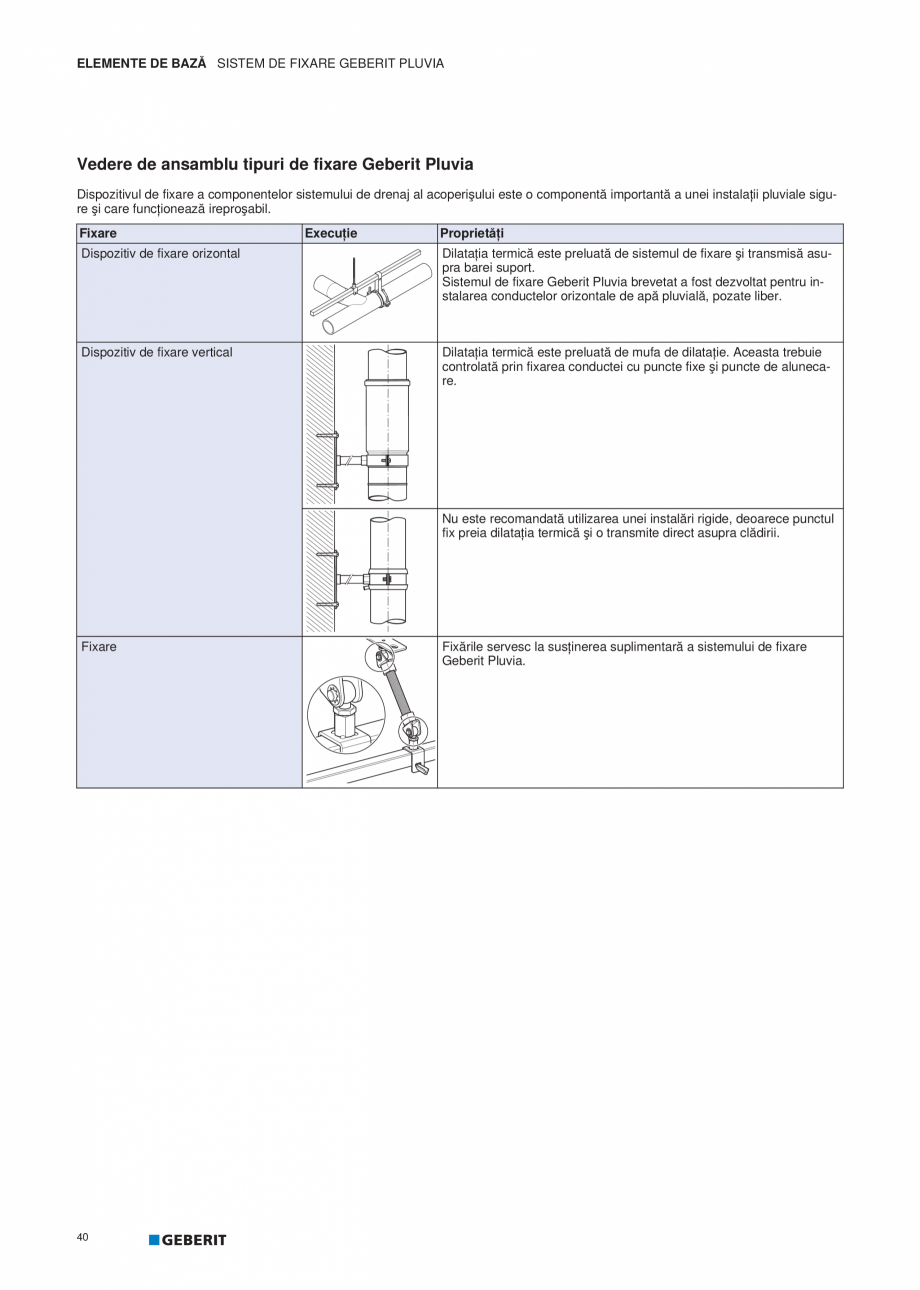

Pagina 44 - Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana e de alunecare.

Nu este...

e de alunecare. Nu este recomandată utilizarea unei instalări rigide, deoarece punctul fix preia dilataţia termică şi o transmite direct asupra clădirii. Fixare 40 Fixările servesc la susţinerea suplimentară a sistemului de fixare Geberit Pluvia. ELEMENTE DE BAZĂ SISTEM DE FIXARE GEBERIT PLUVIA Componentele sistemului de fixare Geberit Pluvia d40–200 Diametrul ţevii d [mm] 40 50–160 200 360.861.00.1 36x.861.00.1 370.861.26.1 360.861.00.1 36x.861.00.1 370.861.26.1 2 bucăţi 360.771.16.1 36x.776.16.1 370.776.16.1 Punct de alunecare Punct fix Bară suport Elemente de fixare 362.863.26.1 Element de legătură 362.864.26.1 Element de suspendare 362.862.26.1 Pană de fixare 362.865.26.1 Tijă filetată 362.834.26.1 (L = 200 cm) 362.836.00.1 (L = 50 cm) 362.843.26.1 (M10 mufă de conectare) Placă de fixare 362.837.26.11) 1) Această placă de fixare serveşte ca exemplu. Se pot utiliza şi alte plăci de fixare din gamă. Profilurile pătrate pot

Pagina 44-Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana e de alunecare.

Nu este recomandată...

Pagina 45 - Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana fi utilizate doar cu brăţări ...

fi utilizate doar cu brăţări pentru conductă pentru profiluri pătrate. Pentru fixarea pe clădire trebuie stabilit cu constructorul care sunt materialele necesare (şuruburi, dibluri, console etc.). 41 ELEMENTE DE BAZĂ SISTEM DE FIXARE GEBERIT PLUVIA Componentele sistemului de fixare Geberit Pluvia d250–315 Diametrul ţevii d [mm] d250 d315 371.862.00.1 372.862.00.1 371.861.00.1 372.861.00.1 Punct de alunecare Punct fix Bară suport Elemente de fixare 363.863.00.1 Element de legătură 363.864.00.1 Element de suspendare 363.862.00.1 Tijă filetată 362.834.26.1 (L = 200 cm) 362.836.00.1 (L = 50 cm) 362.843.26.1 (M10 mufă de conectare) Placă de fixare 362.837.26.11) 1) Această placă de fixare serveşte ca exemplu. Se pot utiliza şi alte plăci de fixare din gamă. Profilurile C pot fi utilizate doar cu brăţări pentru conductă pentru profiluri C. Pentru fixarea pe clădire trebuie stabilit cu constructorul care sunt materialele necesare (şuruburi, d

Pagina 45-Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana fi utilizate doar cu brăţări pentru...

Pagina 46 - Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana ibluri, console etc.).

42
...

ibluri, console etc.). 42 ELEMENTE DE BAZĂ SISTEM DE FIXARE GEBERIT PLUVIA 1.7.3 Caracteristicile sistemului de fixare Geberit Pluvia Modificările lungimii conductei sunt preluate în cadrul sistemului. Forţele de forfecare apărute sunt transmise prin bridele din punctele fixe la bara suport Geberit Pluvia pozată în paralel cu conducta. Astfel trebuie avut în vedere doar coeficientul de dilataţie termică a oţelului. Modificarea lungimii apărute poate fi neglijată. Fixările sistemului de structura de rezistenţă a clădirii trebuie să preia doar forţele de greutate. Sistemul de fixare Geberit Pluvia prezintă următoarele avantaje: • deschideri mari • puţine dispozitive de fixare • este posibil montajul preliminar • este posibilă fixarea şi pe acoperişuri cu profil trapezoidal • nu este necesară o mufă de dilataţie 43 CAPITOLUL DOI SOLUŢII 44 SOLUŢII PROIECTAREA SISTEMULUI DE DRENAJ AL ACOPERIŞULUI GEBERIT PLUVIA 2.1 PROIECTAREA SISTEMU

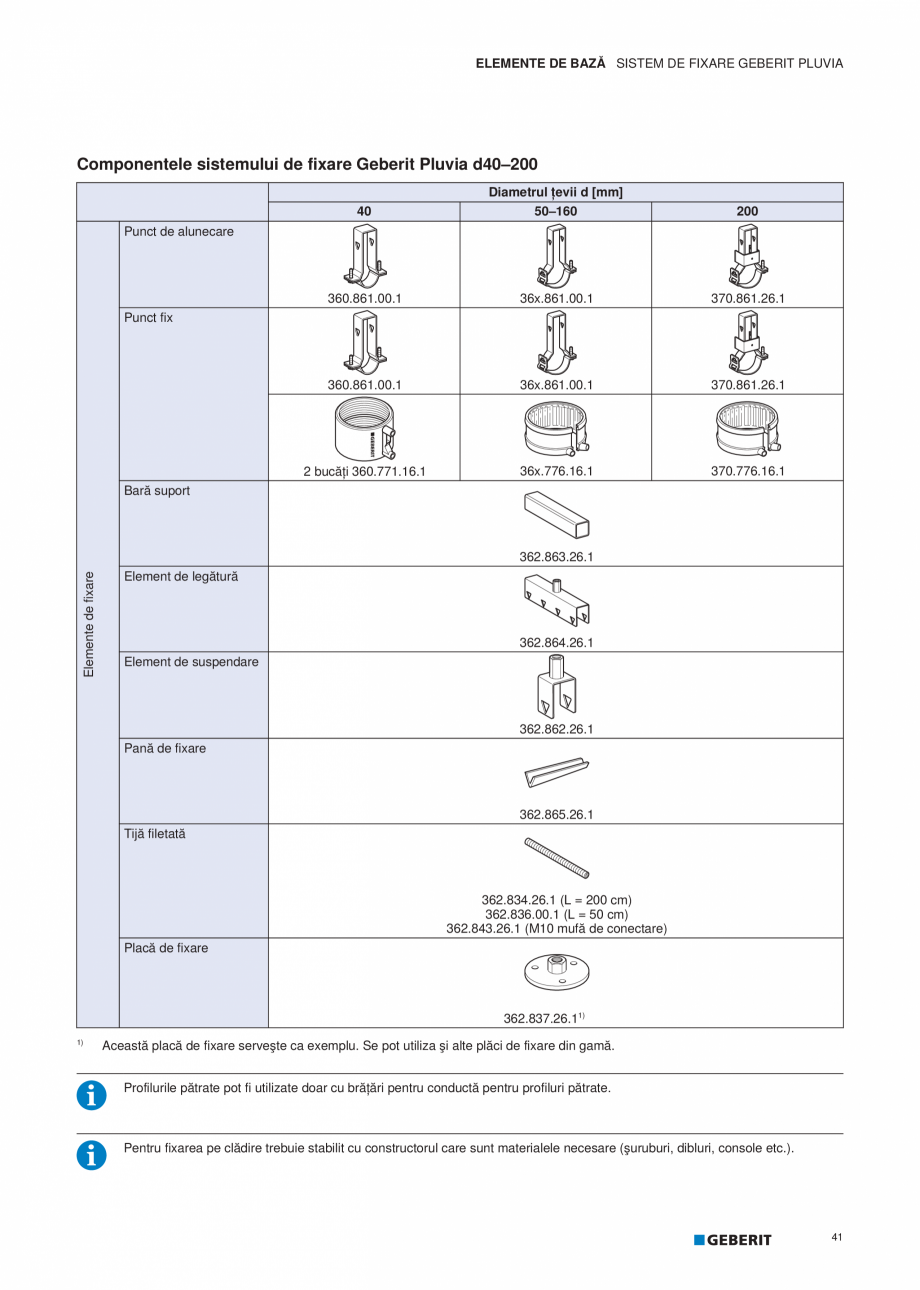

Pagina 46-Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana ibluri, console etc.).

42

ELEMENTE DE...

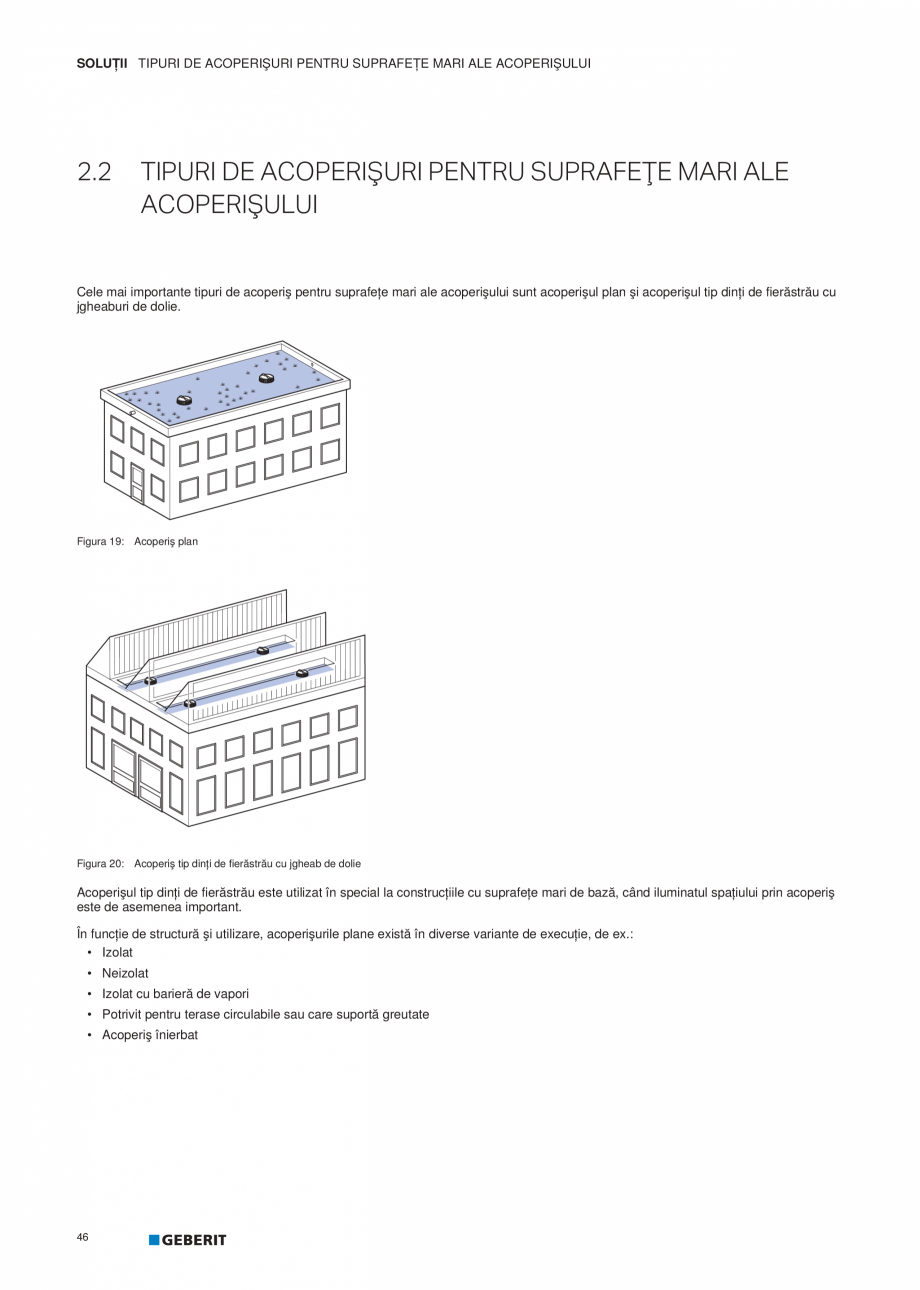

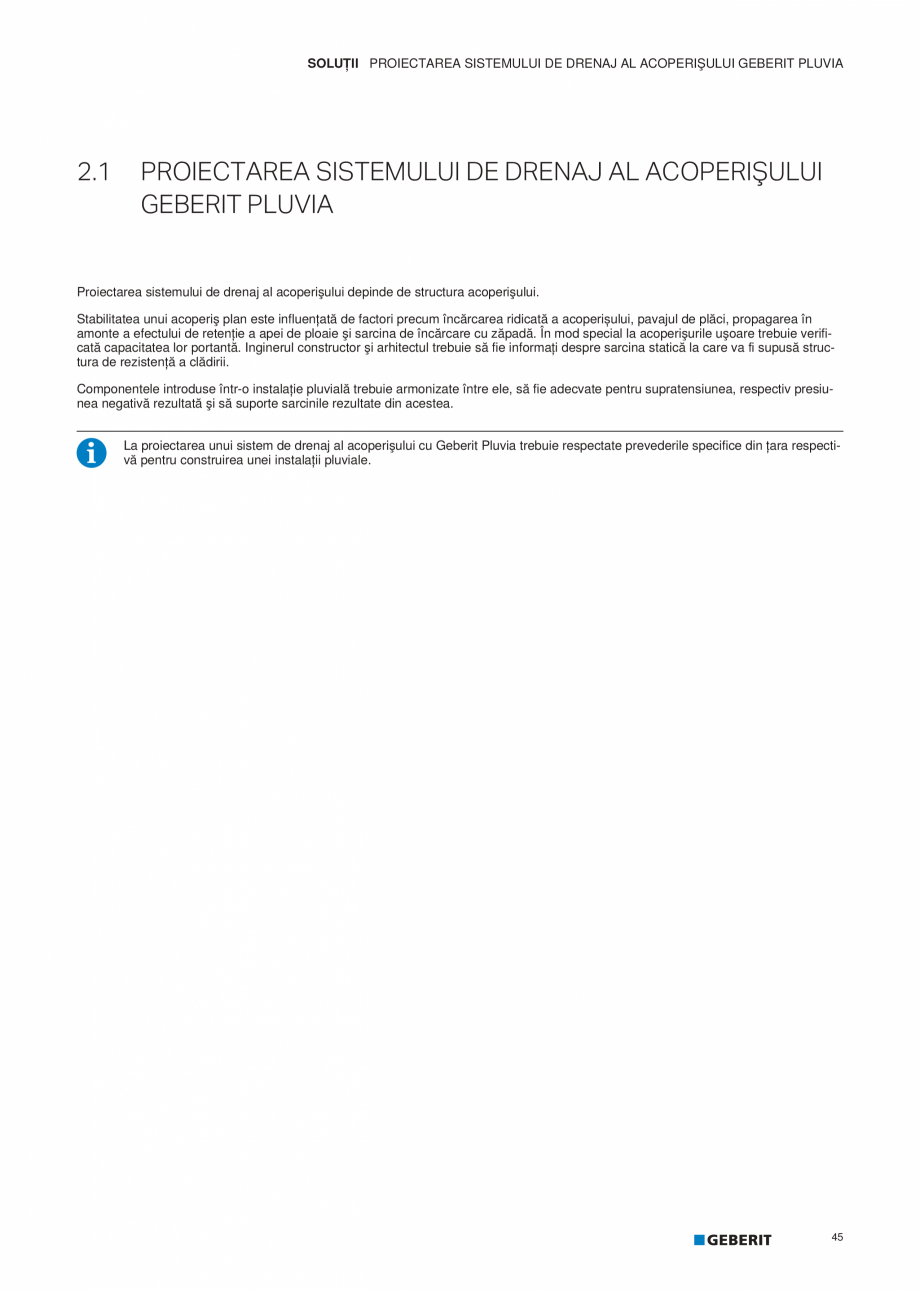

Pagina 47 - Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana LUI DE DRENAJ AL ACOPERIŞULUI...

LUI DE DRENAJ AL ACOPERIŞULUI GEBERIT PLUVIA Proiectarea sistemului de drenaj al acoperişului depinde de structura acoperişului. Stabilitatea unui acoperiş plan este influenţată de factori precum încărcarea ridicată a acoperișului, pavajul de plăci, propagarea în amonte a efectului de retenţie a apei de ploaie şi sarcina de încărcare cu zăpadă. În mod special la acoperişurile uşoare trebuie verificată capacitatea lor portantă. Inginerul constructor şi arhitectul trebuie să fie informaţi despre sarcina statică la care va fi supusă structura de rezistenţă a clădirii. Componentele introduse într-o instalaţie pluvială trebuie armonizate între ele, să fie adecvate pentru supratensiunea, respectiv presiunea negativă rezultată şi să suporte sarcinile rezultate din acestea. La proiectarea unui sistem de drenaj al acoperişului cu Geberit Pluvia trebuie respectate prevederile specifice din ţara respectivă pentru construirea unei instalaţii pluviale.

Pagina 47-Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana LUI DE DRENAJ AL ACOPERIŞULUI
GEBERIT...

Pagina 48 - Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana 45

SOLUŢII TIPURI DE...

45 SOLUŢII TIPURI DE ACOPERIŞURI PENTRU SUPRAFEŢE MARI ALE ACOPERIŞULUI 2.2 TIPURI DE ACOPERIŞURI PENTRU SUPRAFEŢE MARI ALE ACOPERIŞULUI Cele mai importante tipuri de acoperiş pentru suprafeţe mari ale acoperişului sunt acoperişul plan şi acoperişul tip dinţi de fierăstrău cu jgheaburi de dolie. Figura 19: Acoperiş plan Figura 20: Acoperiş tip dinţi de fierăstrău cu jgheab de dolie Acoperişul tip dinţi de fierăstrău este utilizat în special la construcţiile cu suprafeţe mari de bază, când iluminatul spaţiului prin acoperiş este de asemenea important. În funcţie de structură şi utilizare, acoperişurile plane există în diverse variante de execuţie, de ex.: • Izolat • Neizolat • Izolat cu barieră de vapori • Potrivit pentru terase circulabile sau care suportă greutate • Acoperiş înierbat 46 SOLUŢII REGULI DE PROIECTARE ŞI RACORDARE PENTRU ACOPERIŞURI CU BARIERĂ DE VAPORI 2.3 REGULI DE PROIECTARE ŞI RACORDARE PENTRU AC

Pagina 48-Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana 45

SOLUŢII TIPURI DE ACOPERIŞURI PENTRU ...

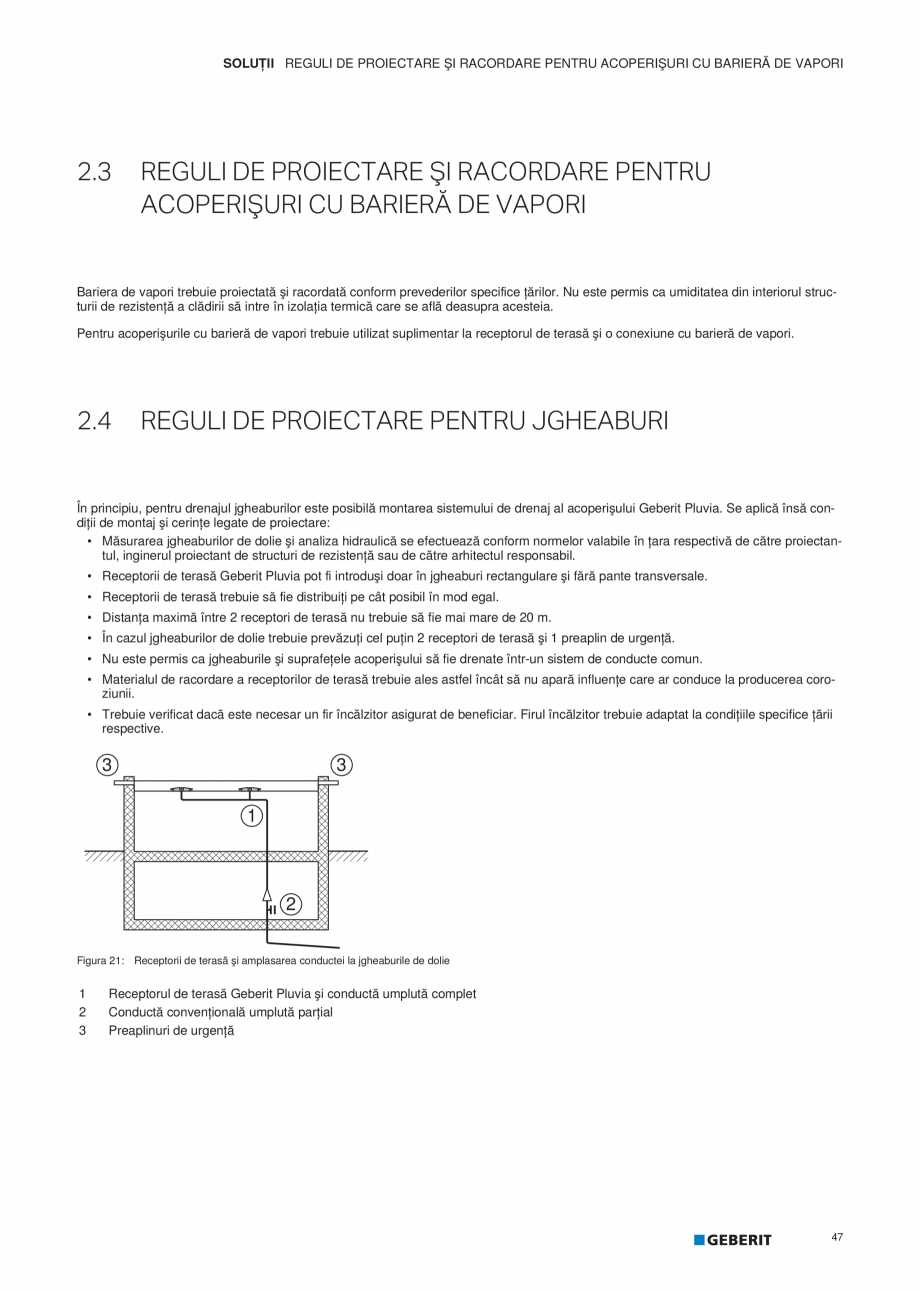

Pagina 49 - Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana OPERIŞURI CU BARIERĂ DE VAPORI...

OPERIŞURI CU BARIERĂ DE VAPORI Bariera de vapori trebuie proiectată şi racordată conform prevederilor specifice ţărilor. Nu este permis ca umiditatea din interiorul structurii de rezistenţă a clădirii să intre în izolaţia termică care se află deasupra acesteia. Pentru acoperişurile cu barieră de vapori trebuie utilizat suplimentar la receptorul de terasă şi o conexiune cu barieră de vapori. 2.4 REGULI DE PROIECTARE PENTRU JGHEABURI În principiu, pentru drenajul jgheaburilor este posibilă montarea sistemului de drenaj al acoperişului Geberit Pluvia. Se aplică însă condiţii de montaj şi cerinţe legate de proiectare: • Măsurarea jgheaburilor de dolie şi analiza hidraulică se efectuează conform normelor valabile în ţara respectivă de către proiectantul, inginerul proiectant de structuri de rezistenţă sau de către arhitectul responsabil. • Receptorii de terasă Geberit Pluvia pot fi introduşi doar în jgheaburi rectangulare şi fără pante t

Pagina 49-Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana OPERIŞURI CU BARIERĂ DE VAPORI

Bariera de...

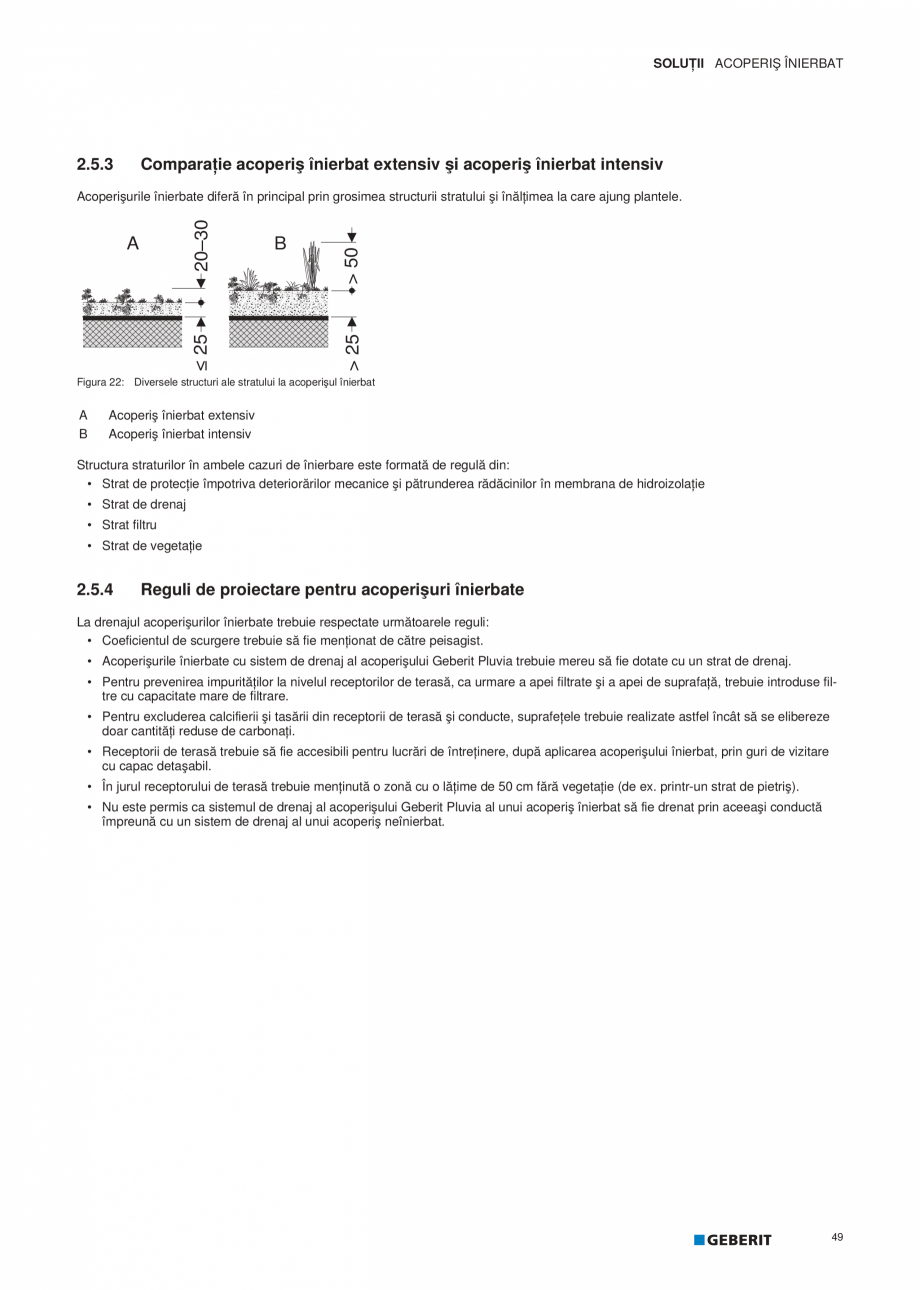

Pagina 50 - Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana ransversale.
• Receptorii de...

ransversale. • Receptorii de terasă trebuie să fie distribuiţi pe cât posibil în mod egal. • Distanţa maximă între 2 receptori de terasă nu trebuie să fie mai mare de 20 m. • În cazul jgheaburilor de dolie trebuie prevăzuţi cel puţin 2 receptori de terasă şi 1 preaplin de urgenţă. • Nu este permis ca jgheaburile şi suprafeţele acoperişului să fie drenate într-un sistem de conducte comun. • Materialul de racordare a receptorilor de terasă trebuie ales astfel încât să nu apară influenţe care ar conduce la producerea coroziunii. • Trebuie verificat dacă este necesar un fir încălzitor asigurat de beneficiar. Firul încălzitor trebuie adaptat la condiţiile specifice țării respective. Figura 21: Receptorii de terasă şi amplasarea conductei la jgheaburile de dolie 1 2 3 Receptorul de terasă Geberit Pluvia şi conductă umplută complet Conductă convenţională umplută parţial Preaplinuri de urgenţă 47 SOLUŢII ACOPERIŞ �

Pagina 50-Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana ransversale.
• Receptorii de terasă...

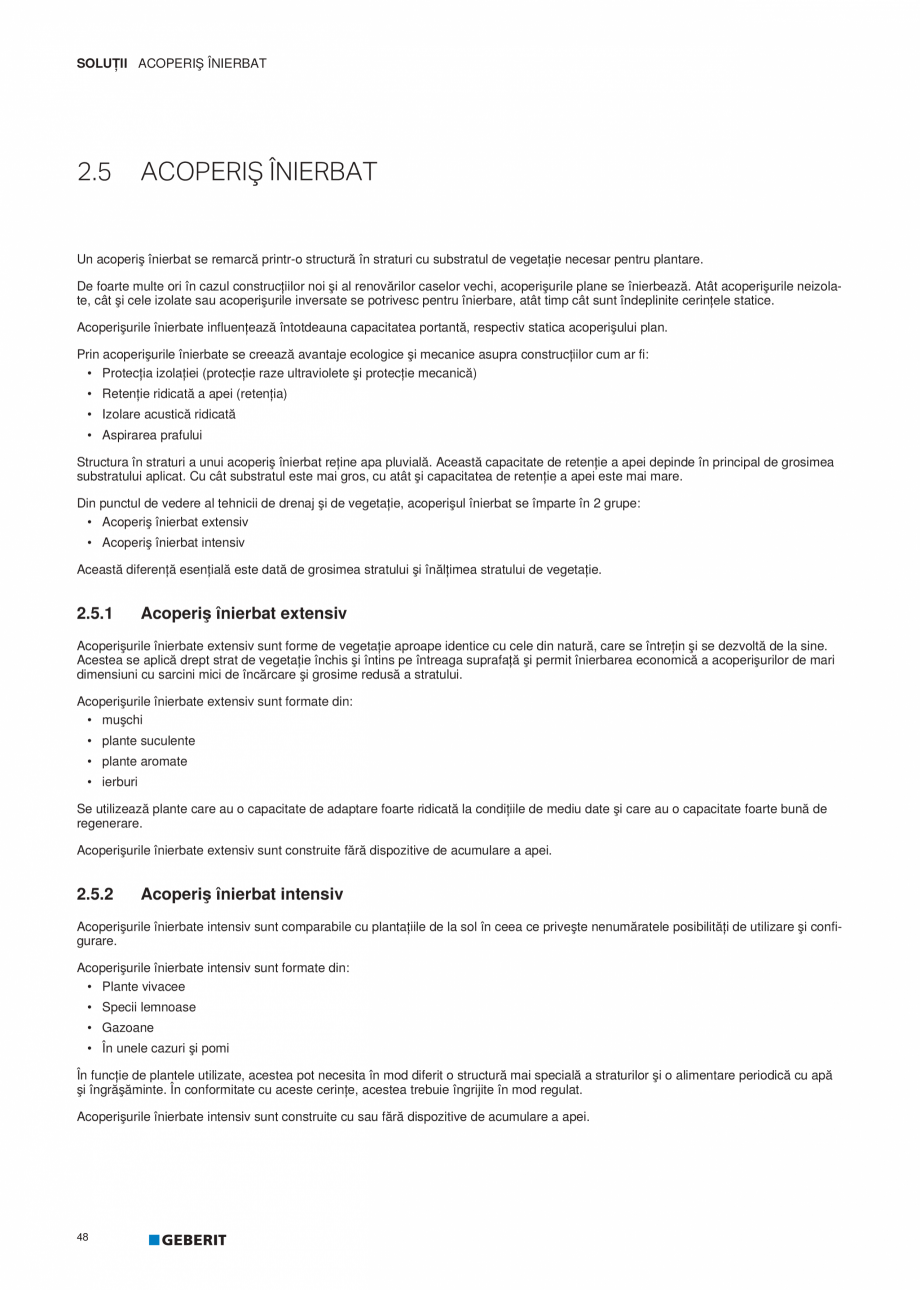

Pagina 51 - Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana �NIERBAT

2.5

ACOPERIŞ...

�NIERBAT 2.5 ACOPERIŞ ÎNIERBAT Un acoperiş înierbat se remarcă printr-o structură în straturi cu substratul de vegetaţie necesar pentru plantare. De foarte multe ori în cazul construcţiilor noi şi al renovărilor caselor vechi, acoperişurile plane se înierbează. Atât acoperişurile neizolate, cât şi cele izolate sau acoperişurile inversate se potrivesc pentru înierbare, atât timp cât sunt îndeplinite cerinţele statice. Acoperişurile înierbate influențează întotdeauna capacitatea portantă, respectiv statica acoperişului plan. Prin acoperişurile înierbate se creează avantaje ecologice şi mecanice asupra construcţiilor cum ar fi: • Protecţia izolaţiei (protecţie raze ultraviolete şi protecţie mecanică) • Retenţie ridicată a apei (retenţia) • Izolare acustică ridicată • Aspirarea prafului Structura în straturi a unui acoperiş înierbat reţine apa pluvială. Această capacitate de retenţie a apei depinde în principal de grosimea

Pagina 51-Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana �NIERBAT

2.5

ACOPERIŞ ÎNIERBAT

Un...

Pagina 52 - Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana substratului aplicat. Cu cât...

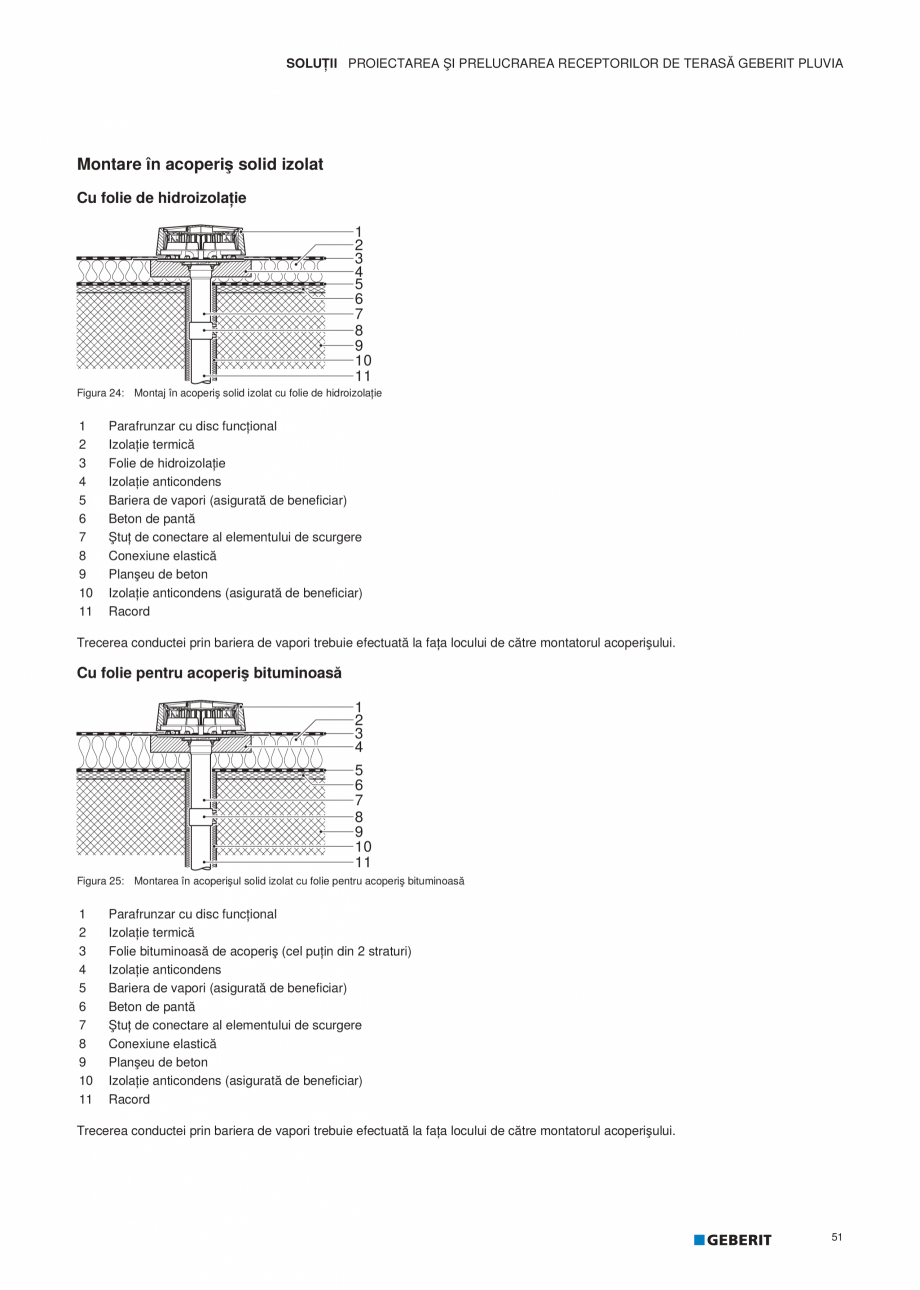

substratului aplicat. Cu cât substratul este mai gros, cu atât şi capacitatea de retenţie a apei este mai mare. Din punctul de vedere al tehnicii de drenaj şi de vegetaţie, acoperişul înierbat se împarte în 2 grupe: • Acoperiş înierbat extensiv • Acoperiş înierbat intensiv Această diferenţă esenţială este dată de grosimea stratului şi înălţimea stratului de vegetaţie. 2.5.1 Acoperiş înierbat extensiv Acoperişurile înierbate extensiv sunt forme de vegetaţie aproape identice cu cele din natură, care se întreţin şi se dezvoltă de la sine. Acestea se aplică drept strat de vegetaţie închis şi întins pe întreaga suprafaţă şi permit înierbarea economică a acoperişurilor de mari dimensiuni cu sarcini mici de încărcare şi grosime redusă a stratului. Acoperişurile înierbate extensiv sunt formate din: • muşchi • plante suculente • plante aromate • ierburi Se utilizează plante care au o capacitate de adaptare foarte ridicată la

Pagina 52-Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana substratului aplicat. Cu cât substratul...

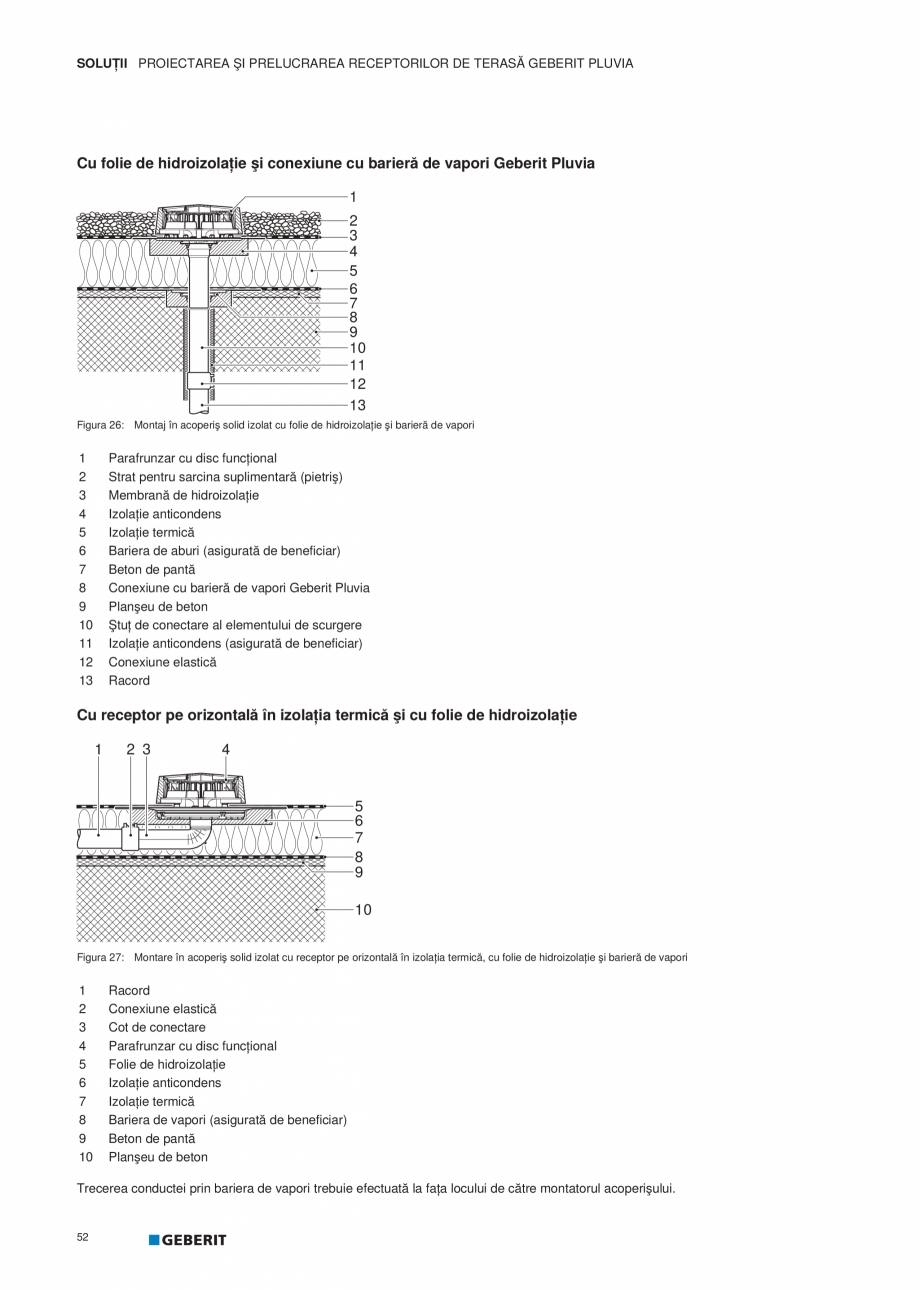

Pagina 53 - Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana condiţiile de mediu date şi...

condiţiile de mediu date şi care au o capacitate foarte bună de regenerare. Acoperişurile înierbate extensiv sunt construite fără dispozitive de acumulare a apei. 2.5.2 Acoperiş înierbat intensiv Acoperişurile înierbate intensiv sunt comparabile cu plantaţiile de la sol în ceea ce priveşte nenumăratele posibilităţi de utilizare şi configurare. Acoperişurile înierbate intensiv sunt formate din: • Plante vivacee • Specii lemnoase • Gazoane • În unele cazuri şi pomi În funcţie de plantele utilizate, acestea pot necesita în mod diferit o structură mai specială a straturilor şi o alimentare periodică cu apă şi îngrăşăminte. În conformitate cu aceste cerinţe, acestea trebuie îngrijite în mod regulat. Acoperişurile înierbate intensiv sunt construite cu sau fără dispozitive de acumulare a apei. 48 SOLUŢII ACOPERIŞ ÎNIERBAT 2.5.3 Comparaţie acoperiş înierbat extensiv şi acoperiş înierbat intensiv % ! $ ! ²

Pagina 53-Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana condiţiile de mediu date şi care au o...

Pagina 54 - Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana

Acoperişurile înierbate...

Acoperişurile înierbate diferă în principal prin grosimea structurii stratului şi înălţimea la care ajung plantele. Figura 22: Diversele structuri ale stratului la acoperişul înierbat A B Acoperiş înierbat extensiv Acoperiş înierbat intensiv Structura straturilor în ambele cazuri de înierbare este formată de regulă din: • Strat de protecţie împotriva deteriorărilor mecanice şi pătrunderea rădăcinilor în membrana de hidroizolaţie • Strat de drenaj • Strat filtru • Strat de vegetaţie 2.5.4 Reguli de proiectare pentru acoperişuri înierbate La drenajul acoperişurilor înierbate trebuie respectate următoarele reguli: • Coeficientul de scurgere trebuie să fie menţionat de către peisagist. • Acoperişurile înierbate cu sistem de drenaj al acoperişului Geberit Pluvia trebuie mereu să fie dotate cu un strat de drenaj. • Pentru prevenirea impurităţilor la nivelul receptorilor de terasă, ca urmare a apei filtrate şi a apei de supr

Pagina 54-Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana

Acoperişurile înierbate diferă în...

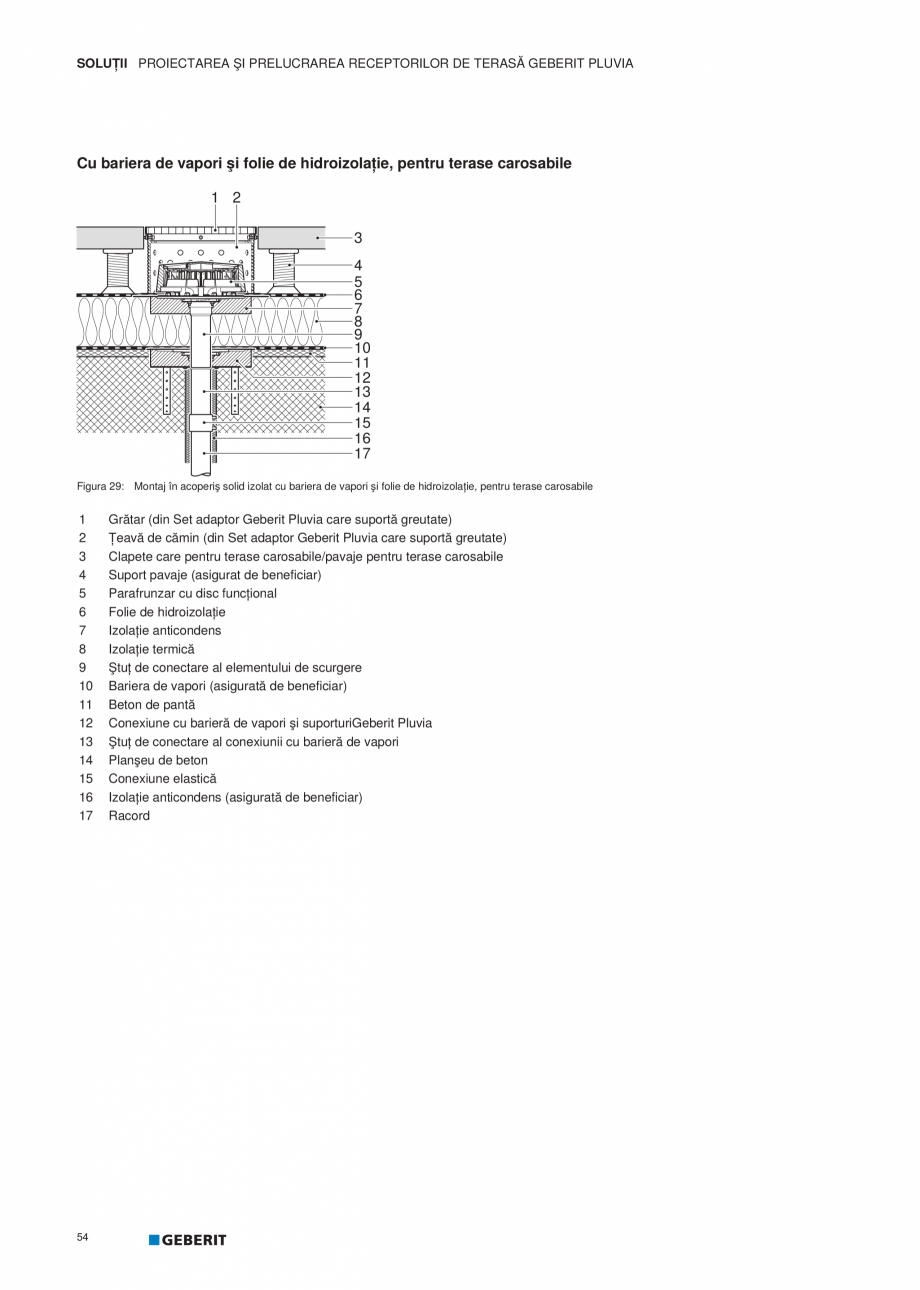

Pagina 55 - Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana afaţă, trebuie introduse...

afaţă, trebuie introduse filtre cu capacitate mare de filtrare. • Pentru excluderea calcifierii şi tasării din receptorii de terasă şi conducte, suprafeţele trebuie realizate astfel încât să se elibereze doar cantităţi reduse de carbonaţi. • Receptorii de terasă trebuie să fie accesibili pentru lucrări de întreţinere, după aplicarea acoperişului înierbat, prin guri de vizitare cu capac detaşabil. • În jurul receptorului de terasă trebuie menţinută o zonă cu o lăţime de 50 cm fără vegetaţie (de ex. printr-un strat de pietriş). • Nu este permis ca sistemul de drenaj al acoperişului Geberit Pluvia al unui acoperiş înierbat să fie drenat prin aceeaşi conductă împreună cu un sistem de drenaj al unui acoperiş neînierbat. 49 SOLUŢII PROIECTAREA ŞI PRELUCRAREA RECEPTORILOR DE TERASĂ GEBERIT PLUVIA 2.6 PROIECTAREA ŞI PRELUCRAREA RECEPTORILOR DE TERASĂ GEBERIT PLUVIA 2.6.1 Amplasarea receptorilor de terasă La amplasarea receptorilo

Pagina 55-Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana afaţă, trebuie introduse filtre cu...

Pagina 56 - Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana r de terasă Geberit Pluvia...

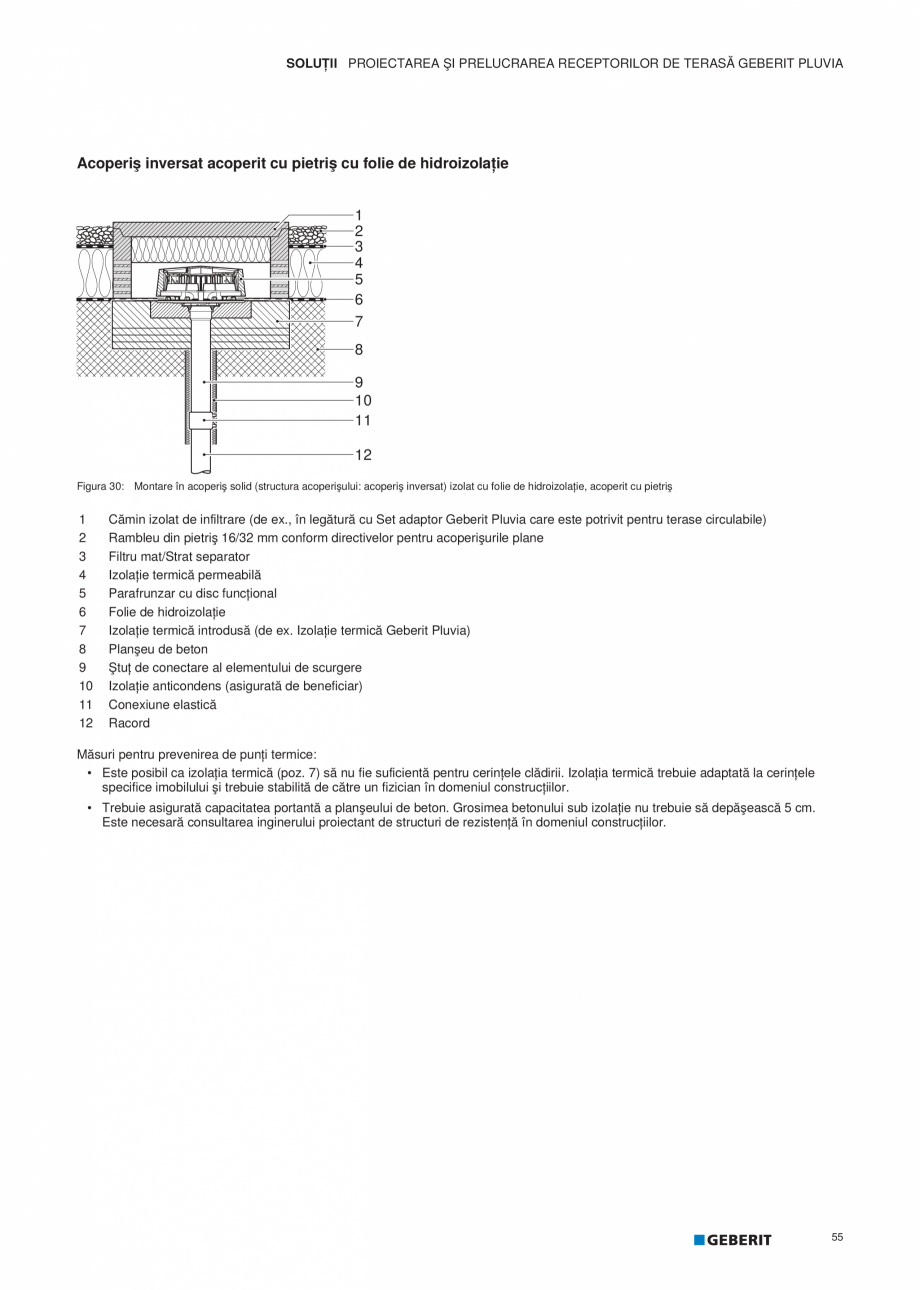

r de terasă Geberit Pluvia trebuie neapărat respectate următoarele reguli: • Receptorii de terasă trebuie să fie distribuiţi pe cât posibil egal şi dispuşi în punctul cel mai adânc al unei suprafeţe a acoperişului. • Receptorii de terasă trebuie adânciţi 1–2 cm în suprafaţa de etanşare, respectiv în stratul de izolare. • Receptorii de terasă trebuie distribuiţi la aceeaşi coloană de drenare la o distanţă de cel mult 20 m. • Receptorii de terasă trebuie distribuiţi la o distanţă de cel puţin 0,3 m de pereţi, parapete etc. • Pe fiecare suprafaţă a acoperişului trebuie prevăzute cel puţin 2 receptori de terasă sau 1 receptor de terasă şi 1 preaplin de urgenţă. • Suprafeţele acoperişului cu coeficienţi diferiţi de scurgere de vârf nu trebuie derivate într-o coloană verticală comună. • Pentru a fixa conducta de racord a receptorului de terasă trebuie să fie prevăzut un punct fix pe structura de rezistenţă a clădirii �

Pagina 56-Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana r de terasă Geberit Pluvia trebuie...

Pagina 57 - Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana � Dacă rezultă mai multe...

� Dacă rezultă mai multe puncte de adâncime ca urmare a construcţiei acoperişului (de ex., distanţe mari între suporţi), atunci trebuie prevăzut la fiecare punct de adâncime câte un preaplin de urgenţă. • Indiferent de mărimea suprafeţei acoperişului, trebuie să existe un sistem de preaplin de urgenţă. Figura 23: Amplasarea receptorilor de terasă şi a conductei la acoperişuri plane cu parapet 1 2 3 Receptorul de terasă Geberit Pluvia şi conductă umplută complet Conductă convenţională umplută parţial Preaplinuri de urgenţă 2.6.2 Modul de montare al receptorilor de terasă Geberit Pluvia Pentru diversele construcţii de acoperiş, ca de exemplu acoperişuri izolate şi neizolate, acoperişuri inversate sau înierbate este necesar câte un mod de montare propriu al receptorilor de terasă Geberit Pluvia. Montarea receptorilor de terasă Geberit Pluvia în jgheaburi se realizează în funcţie de materialul jgheabului, fie cu o conexiune

Pagina 57-Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana � Dacă rezultă mai multe puncte de...

Pagina 58 - Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana cu flanşă, fie prin conexiune ...

cu flanşă, fie prin conexiune prin sudare sau lipire. 50 SOLUŢII PROIECTAREA ŞI PRELUCRAREA RECEPTORILOR DE TERASĂ GEBERIT PLUVIA Montare în acoperiş solid izolat Cu folie de hidroizolaţie Figura 24: Montaj în acoperiş solid izolat cu folie de hidroizolaţie 1 2 3 4 5 6 7 8 9 10 11 Parafrunzar cu disc funcţional Izolaţie termică Folie de hidroizolaţie Izolaţie anticondens Bariera de vapori (asigurată de beneficiar) Beton de pantă Ştuţ de conectare al elementului de scurgere Conexiune elastică Planşeu de beton Izolaţie anticondens (asigurată de beneficiar) Racord Trecerea conductei prin bariera de vapori trebuie efectuată la faţa locului de către montatorul acoperişului. Cu folie pentru acoperiş bituminoasă Figura 25: Montarea în acoperişul solid izolat cu folie pentru acoperiş bituminoasă 1 2 3 4 5 6 7 8 9 10 11 Parafrunzar cu disc funcţional Izolaţie termică Folie bituminoasă de acoperi�

Pagina 58-Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana cu flanşă, fie prin conexiune prin sudare ...

Pagina 59 - Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana � (cel puţin din 2 straturi)...

� (cel puţin din 2 straturi) Izolaţie anticondens Bariera de vapori (asigurată de beneficiar) Beton de pantă Ştuţ de conectare al elementului de scurgere Conexiune elastică Planşeu de beton Izolaţie anticondens (asigurată de beneficiar) Racord Trecerea conductei prin bariera de vapori trebuie efectuată la faţa locului de către montatorul acoperişului. 51 SOLUŢII PROIECTAREA ŞI PRELUCRAREA RECEPTORILOR DE TERASĂ GEBERIT PLUVIA Cu folie de hidroizolaţie şi conexiune cu barieră de vapori Geberit Pluvia Figura 26: Montaj în acoperiş solid izolat cu folie de hidroizolaţie şi barieră de vapori 1 2 3 4 5 6 7 8 9 10 11 12 13 Parafrunzar cu disc funcţional Strat pentru sarcina suplimentară (pietriş) Membrană de hidroizolaţie Izolaţie anticondens Izolaţie termică Bariera de aburi (asigurată de beneficiar) Beton de pantă Conexiune cu barieră de vapori Geberit Pluvia Planşeu de beton Ştuţ de conectare al elementului de sc

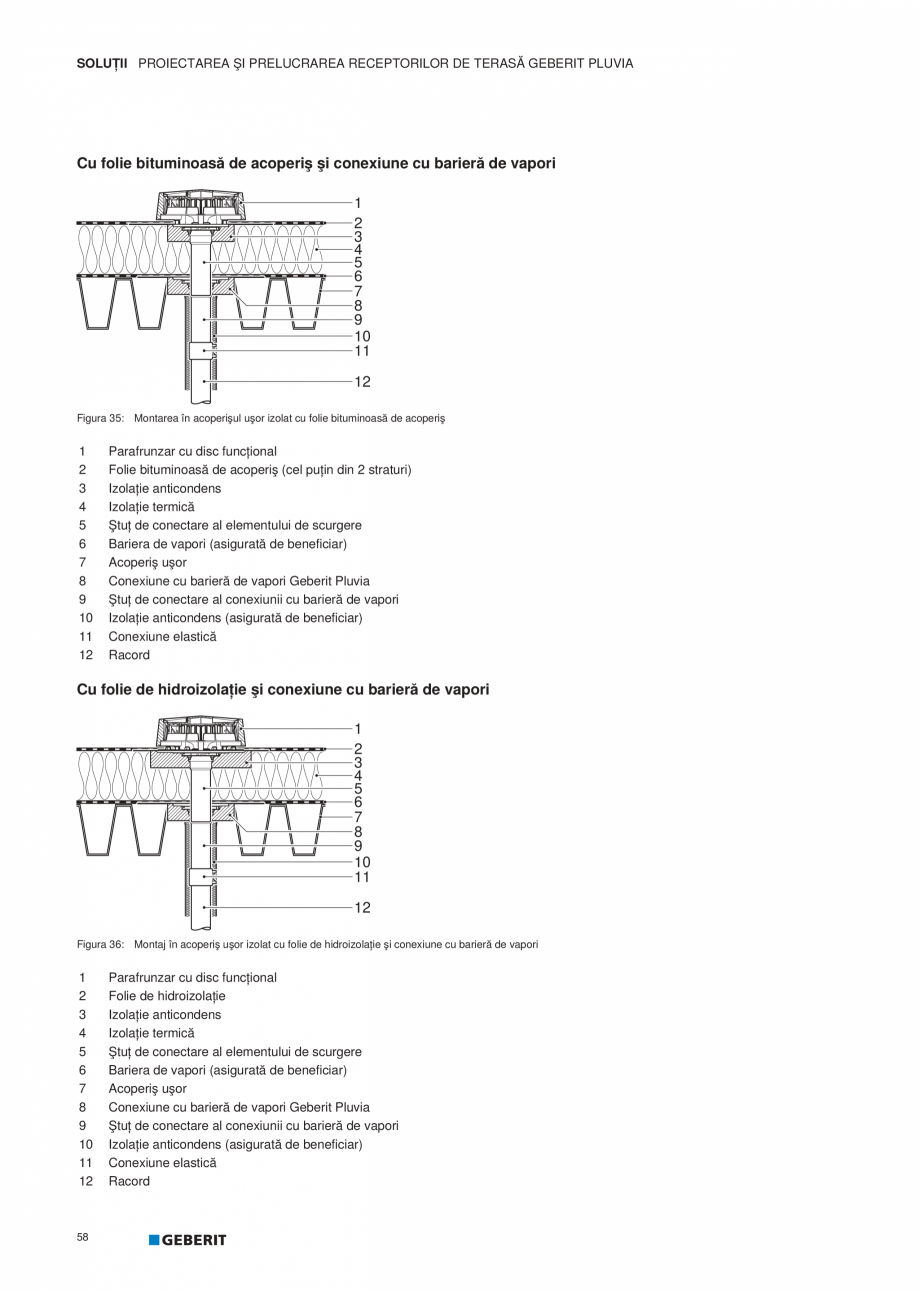

Pagina 59-Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana � (cel puţin din 2 straturi)
Izolaţie...

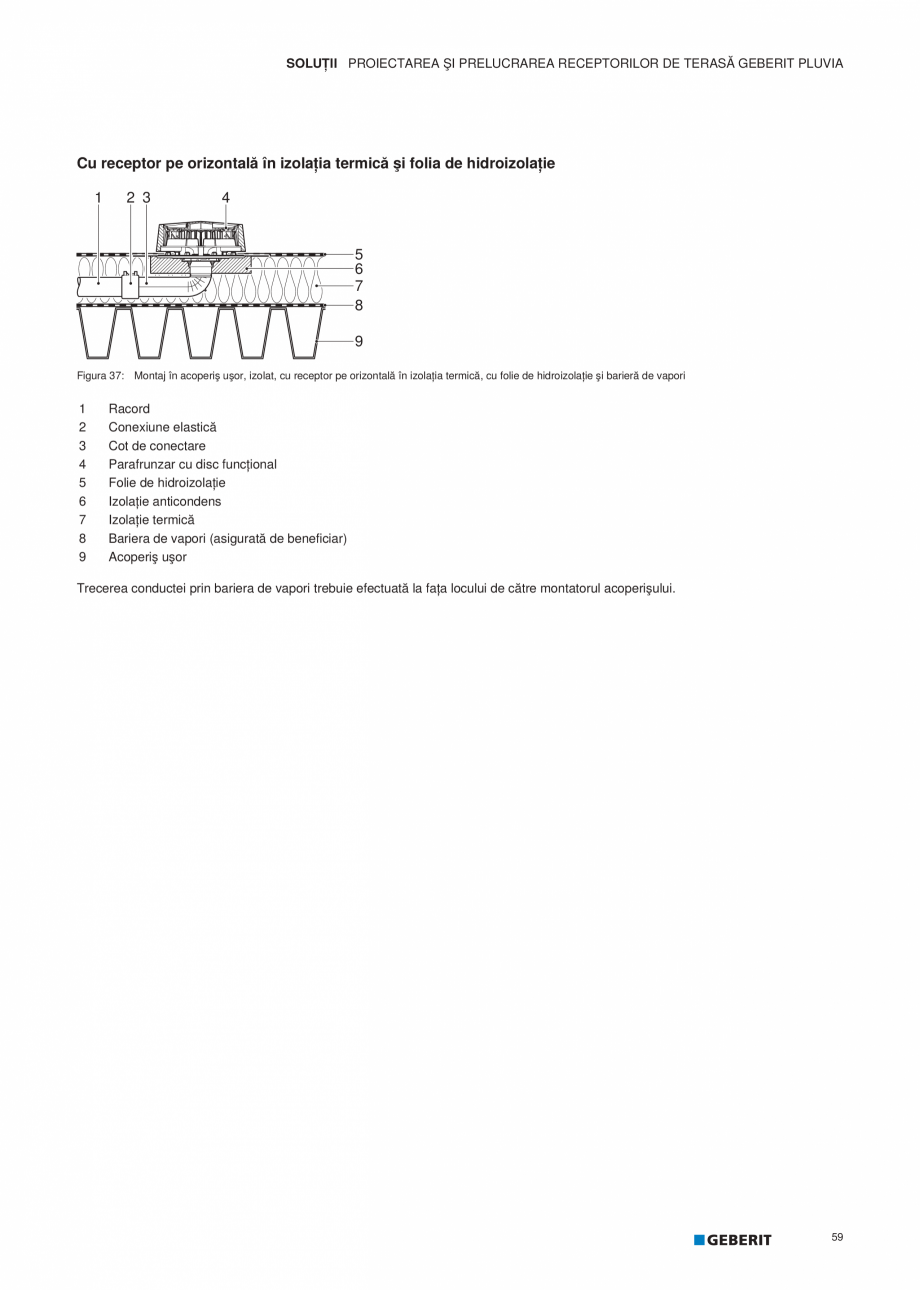

Pagina 60 - Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana urgere
Izolaţie anticondens...

urgere Izolaţie anticondens (asigurată de beneficiar) Conexiune elastică Racord Cu receptor pe orizontală în izolaţia termică şi cu folie de hidroizolaţie Figura 27: Montare în acoperiş solid izolat cu receptor pe orizontală în izolaţia termică, cu folie de hidroizolaţie şi barieră de vapori 1 2 3 4 5 6 7 8 9 10 Racord Conexiune elastică Cot de conectare Parafrunzar cu disc funcţional Folie de hidroizolaţie Izolaţie anticondens Izolaţie termică Bariera de vapori (asigurată de beneficiar) Beton de pantă Planşeu de beton Trecerea conductei prin bariera de vapori trebuie efectuată la faţa locului de către montatorul acoperişului. 52 SOLUŢII PROIECTAREA ŞI PRELUCRAREA RECEPTORILOR DE TERASĂ GEBERIT PLUVIA Cu bariera de vapori şi folie de hidroizolaţie, potrivit pentru terase circulabile Figura 28: Montaj în acoperiş solid izolat cu bariera de vapori şi folie de hidroizolaţ

Pagina 60-Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana urgere
Izolaţie anticondens (asigurată de ...

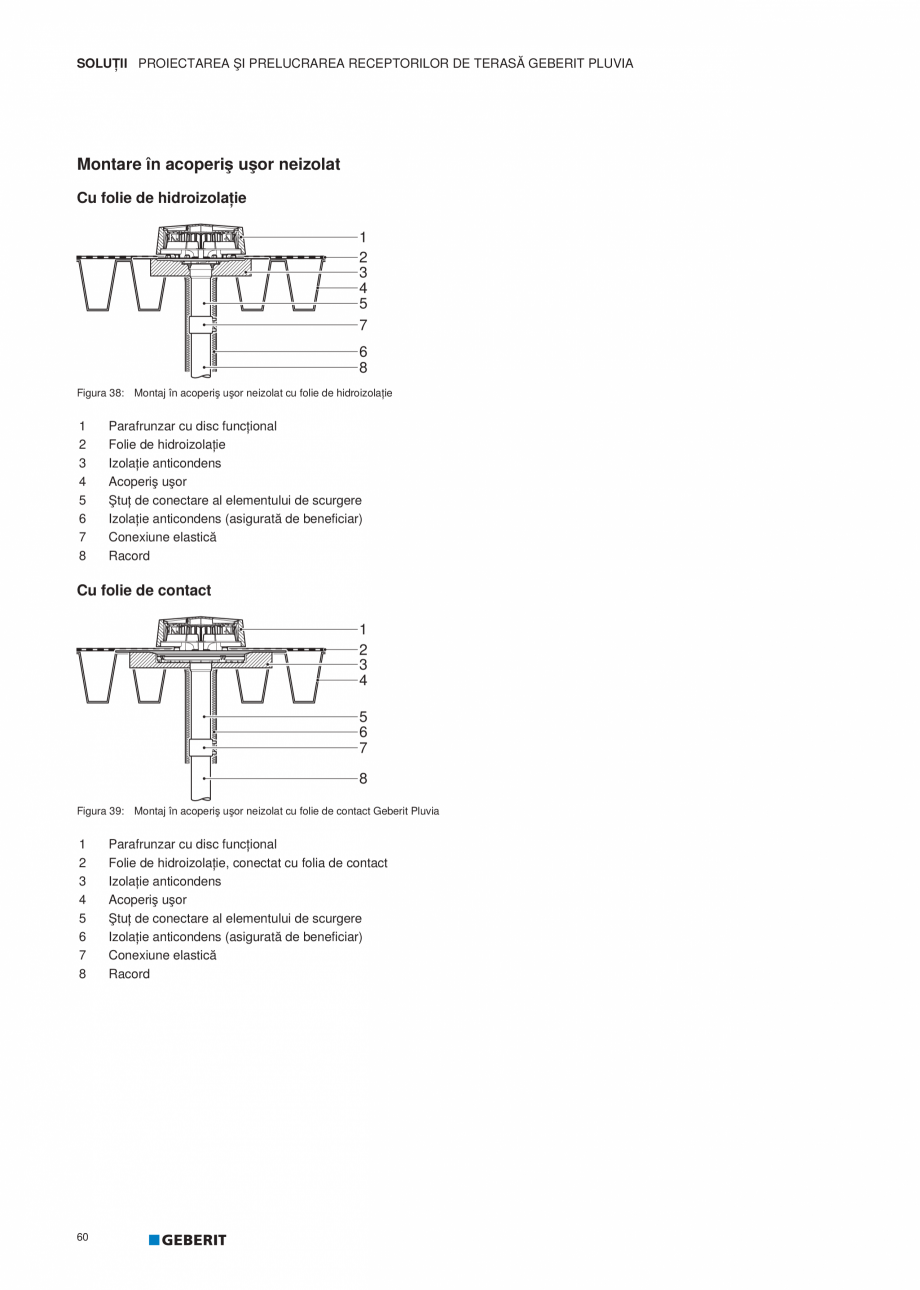

Pagina 61 - Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana ie, potrivit pentru terase...

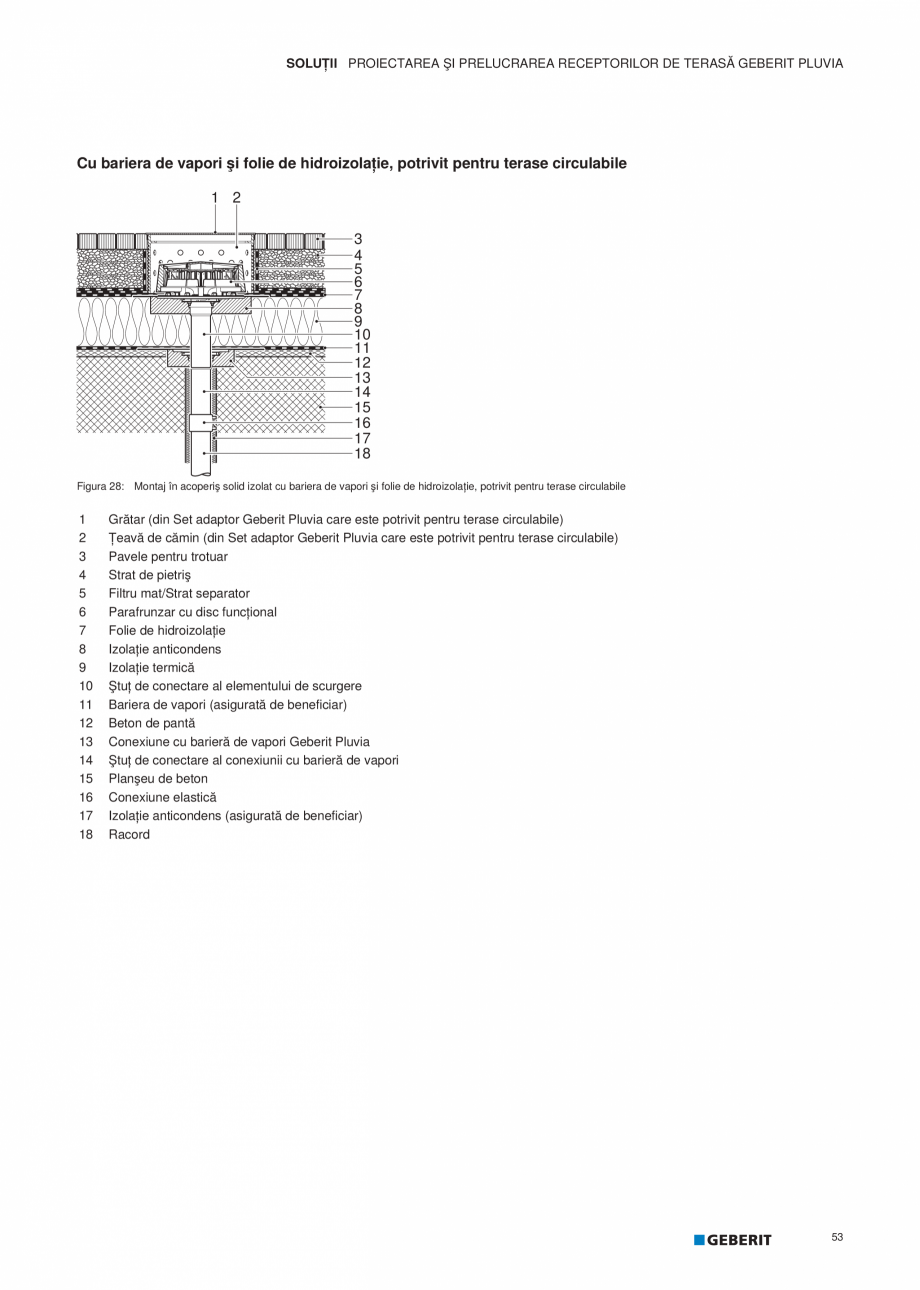

ie, potrivit pentru terase circulabile 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 Grătar (din Set adaptor Geberit Pluvia care este potrivit pentru terase circulabile) Ţeavă de cămin (din Set adaptor Geberit Pluvia care este potrivit pentru terase circulabile) Pavele pentru trotuar Strat de pietriş Filtru mat/Strat separator Parafrunzar cu disc funcţional Folie de hidroizolaţie Izolaţie anticondens Izolaţie termică Ştuţ de conectare al elementului de scurgere Bariera de vapori (asigurată de beneficiar) Beton de pantă Conexiune cu barieră de vapori Geberit Pluvia Ştuţ de conectare al conexiunii cu barieră de vapori Planşeu de beton Conexiune elastică Izolaţie anticondens (asigurată de beneficiar) Racord 53 SOLUŢII PROIECTAREA ŞI PRELUCRAREA RECEPTORILOR DE TERASĂ GEBERIT PLUVIA Cu bariera de vapori şi folie de hidroizolaţie, pentru terase carosabile Figura 29: Montaj în acoperiş solid izolat cu bariera de vap

Pagina 61-Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana ie, potrivit pentru terase circulabile

1
2
...

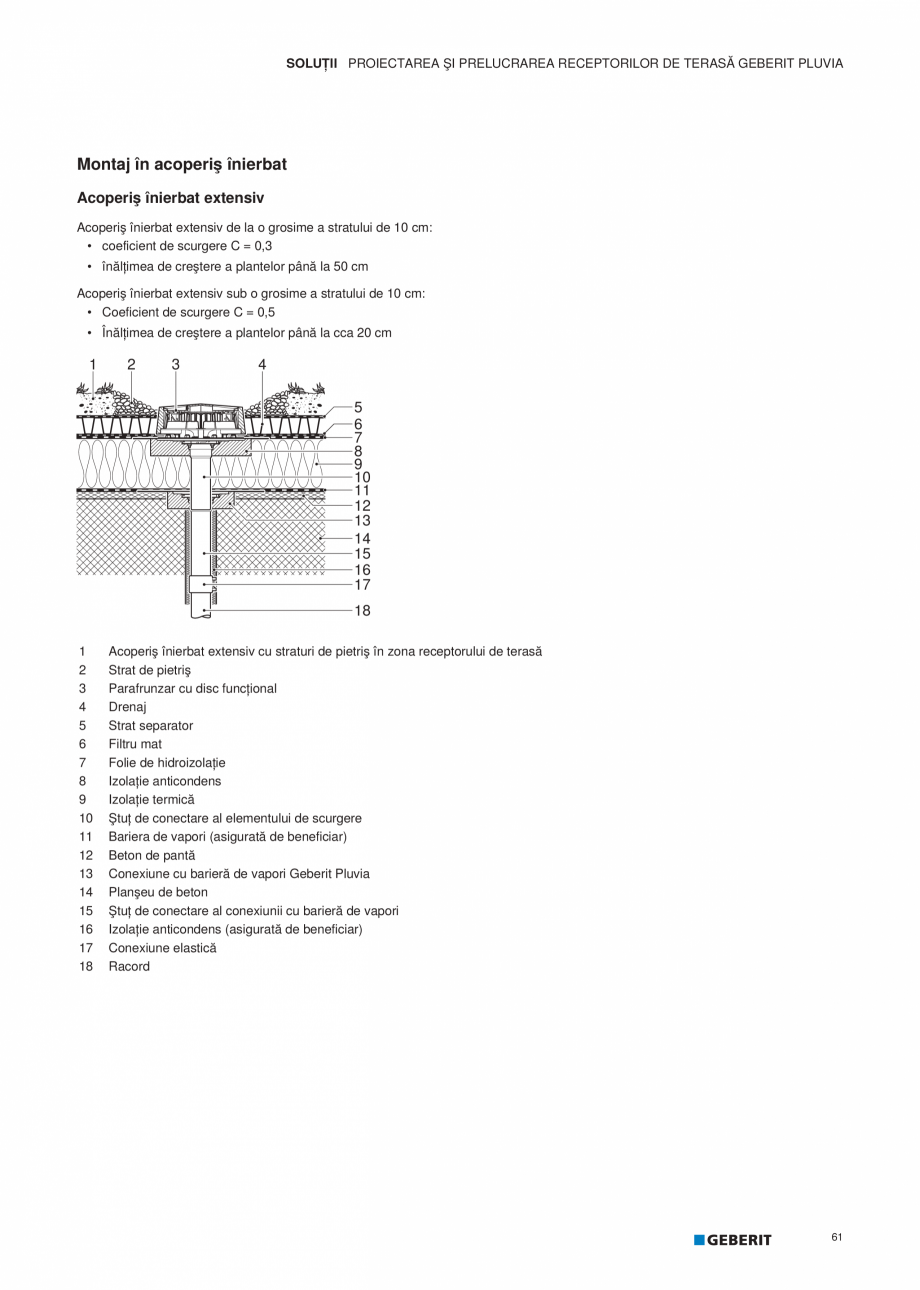

Pagina 62 - Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana ori şi folie de hidroizolaţie,...

ori şi folie de hidroizolaţie, pentru terase carosabile 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 54 Grătar (din Set adaptor Geberit Pluvia care suportă greutate) Ţeavă de cămin (din Set adaptor Geberit Pluvia care suportă greutate) Clapete care pentru terase carosabile/pavaje pentru terase carosabile Suport pavaje (asigurat de beneficiar) Parafrunzar cu disc funcţional Folie de hidroizolaţie Izolaţie anticondens Izolaţie termică Ştuţ de conectare al elementului de scurgere Bariera de vapori (asigurată de beneficiar) Beton de pantă Conexiune cu barieră de vapori şi suporturiGeberit Pluvia Ştuţ de conectare al conexiunii cu barieră de vapori Planşeu de beton Conexiune elastică Izolaţie anticondens (asigurată de beneficiar) Racord SOLUŢII PROIECTAREA ŞI PRELUCRAREA RECEPTORILOR DE TERASĂ GEBERIT PLUVIA Acoperiş inversat acoperit cu pietriş cu folie de hidroizolaţie Figura 30: Montare în acoperiş solid (structura acoperi�

Pagina 62-Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana ori şi folie de hidroizolaţie, pentru...

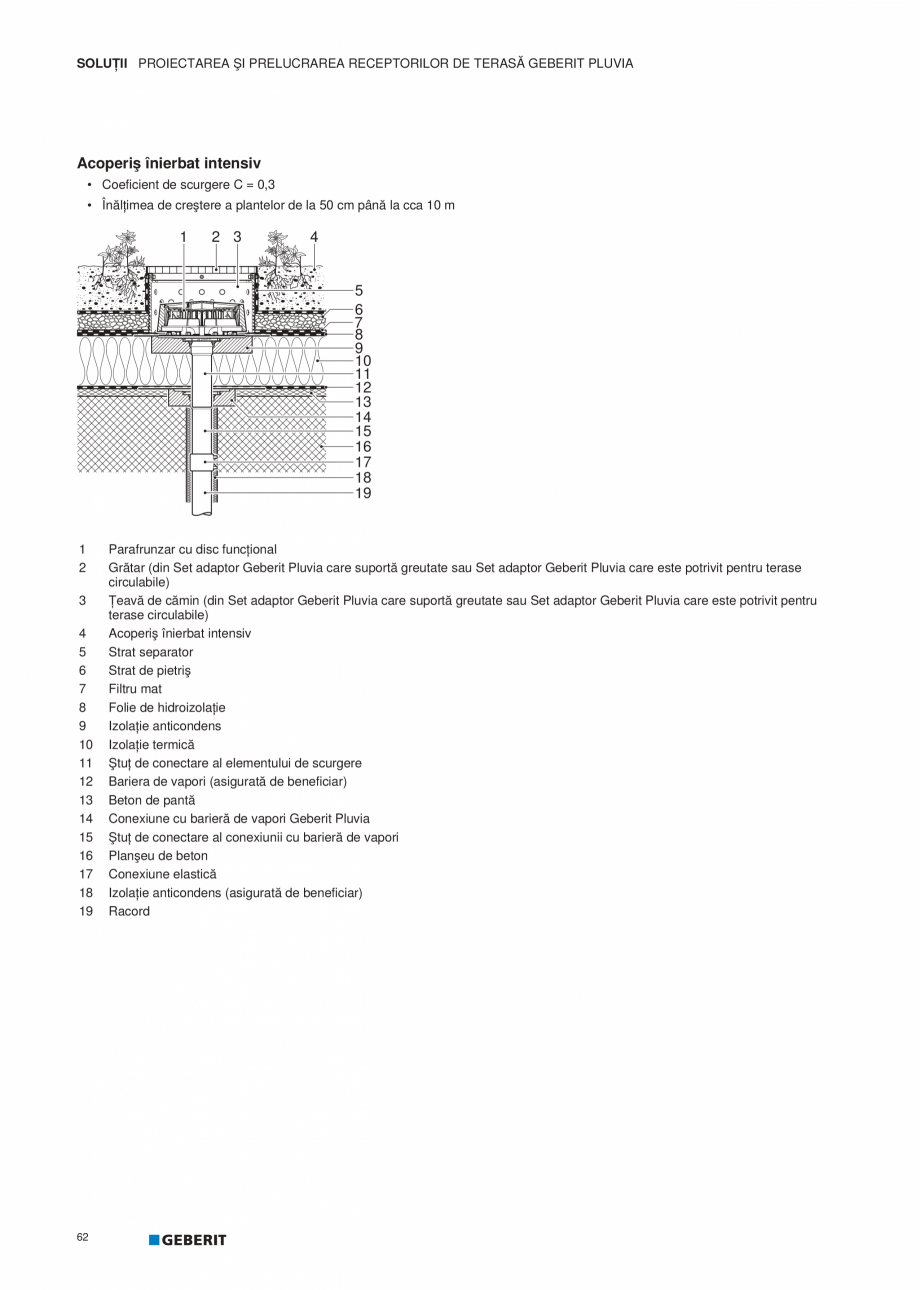

Pagina 63 - Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana �ului: acoperiş inversat)...

�ului: acoperiş inversat) izolat cu folie de hidroizolaţie, acoperit cu pietriş 1 2 3 4 5 6 7 8 9 10 11 12 Cămin izolat de infiltrare (de ex., în legătură cu Set adaptor Geberit Pluvia care este potrivit pentru terase circulabile) Rambleu din pietriş 16/32 mm conform directivelor pentru acoperişurile plane Filtru mat/Strat separator Izolaţie termică permeabilă Parafrunzar cu disc funcţional Folie de hidroizolaţie Izolaţie termică introdusă (de ex. Izolaţie termică Geberit Pluvia) Planşeu de beton Ştuţ de conectare al elementului de scurgere Izolaţie anticondens (asigurată de beneficiar) Conexiune elastică Racord Măsuri pentru prevenirea de punţi termice: • Este posibil ca izolaţia termică (poz. 7) să nu fie suficientă pentru cerinţele clădirii. Izolaţia termică trebuie adaptată la cerinţele specifice imobilului şi trebuie stabilită de către un fizician în domeniul construcţiilor. • Trebuie asigurată capacitatea portantă a planşeului d

Pagina 63-Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana �ului: acoperiş inversat) izolat cu folie...

Pagina 64 - Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana e beton. Grosimea betonului sub ...

e beton. Grosimea betonului sub izolaţie nu trebuie să depăşească 5 cm. Este necesară consultarea inginerului proiectant de structuri de rezistenţă în domeniul construcţiilor. 55 SOLUŢII PROIECTAREA ŞI PRELUCRAREA RECEPTORILOR DE TERASĂ GEBERIT PLUVIA Montare în acoperiş solid neizolat Cu folie de hidroizolaţie Figura 31: Montaj în acoperiş solid neizolat cu folie de hidroizolaţie 1 2 3 4 5 6 7 8 9 Parafrunzar cu disc funcţional Beton de pantă/şapă Folie de hidroizolaţie Izolaţie anticondens Planşeu de beton Ştuţ de conectare al elementului de scurgere Conexiune elastică Izolaţie anticondens (asigurată de beneficiar) Racord Cu folie de acoperiş bituminoasă, potrivit pentru terase circulabile Figura 32: Montaj în acoperiş solid neizolat cu folie bituminoasă de acoperiş, potrivit pentru terase circulabile 1 2 3 4 5 6 7 8 9 10 11 56 Parafrunzar cu disc funcţional Strat de pietriş Pavele pentru

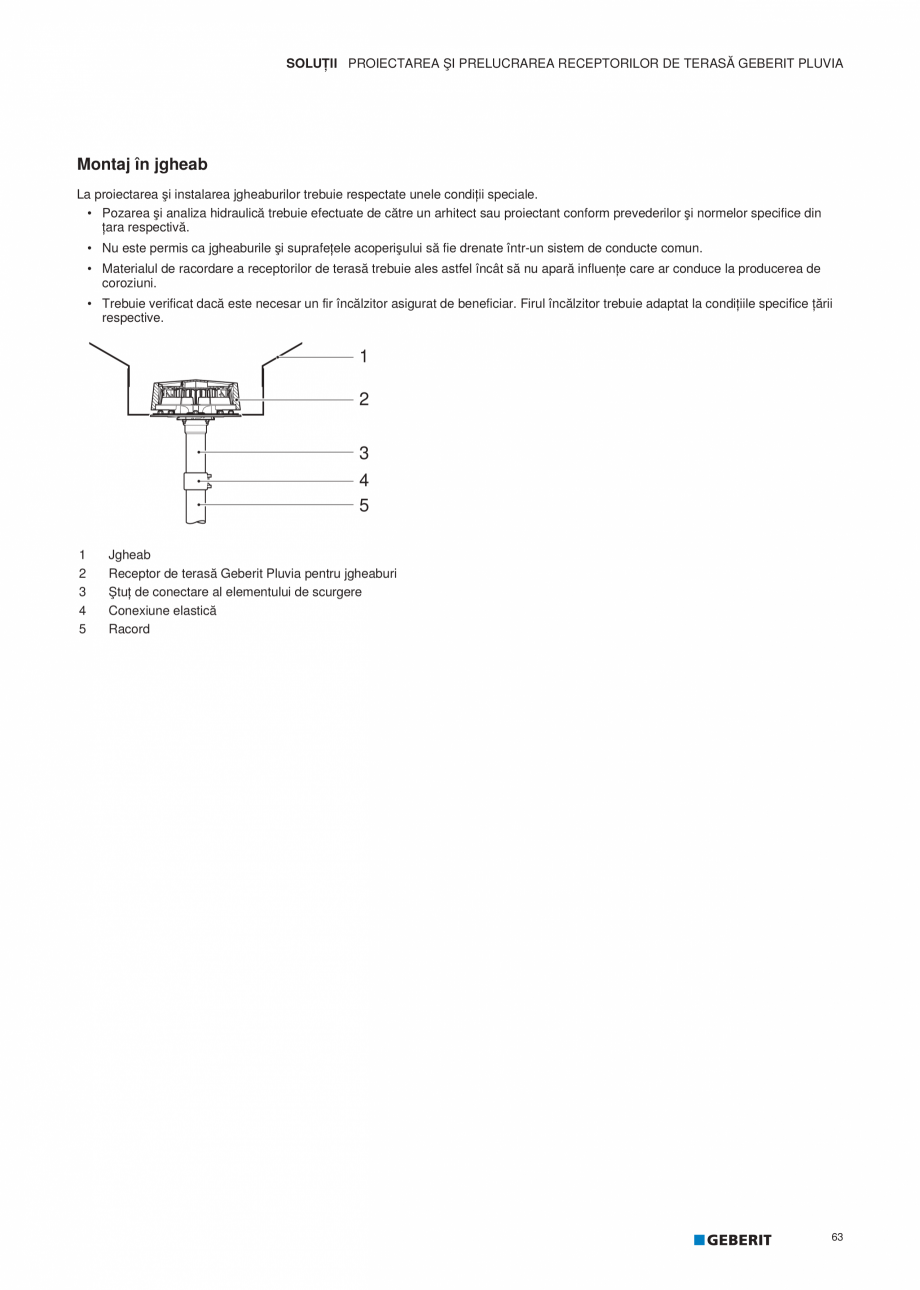

Pagina 64-Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana e beton. Grosimea betonului sub izolaţie nu...

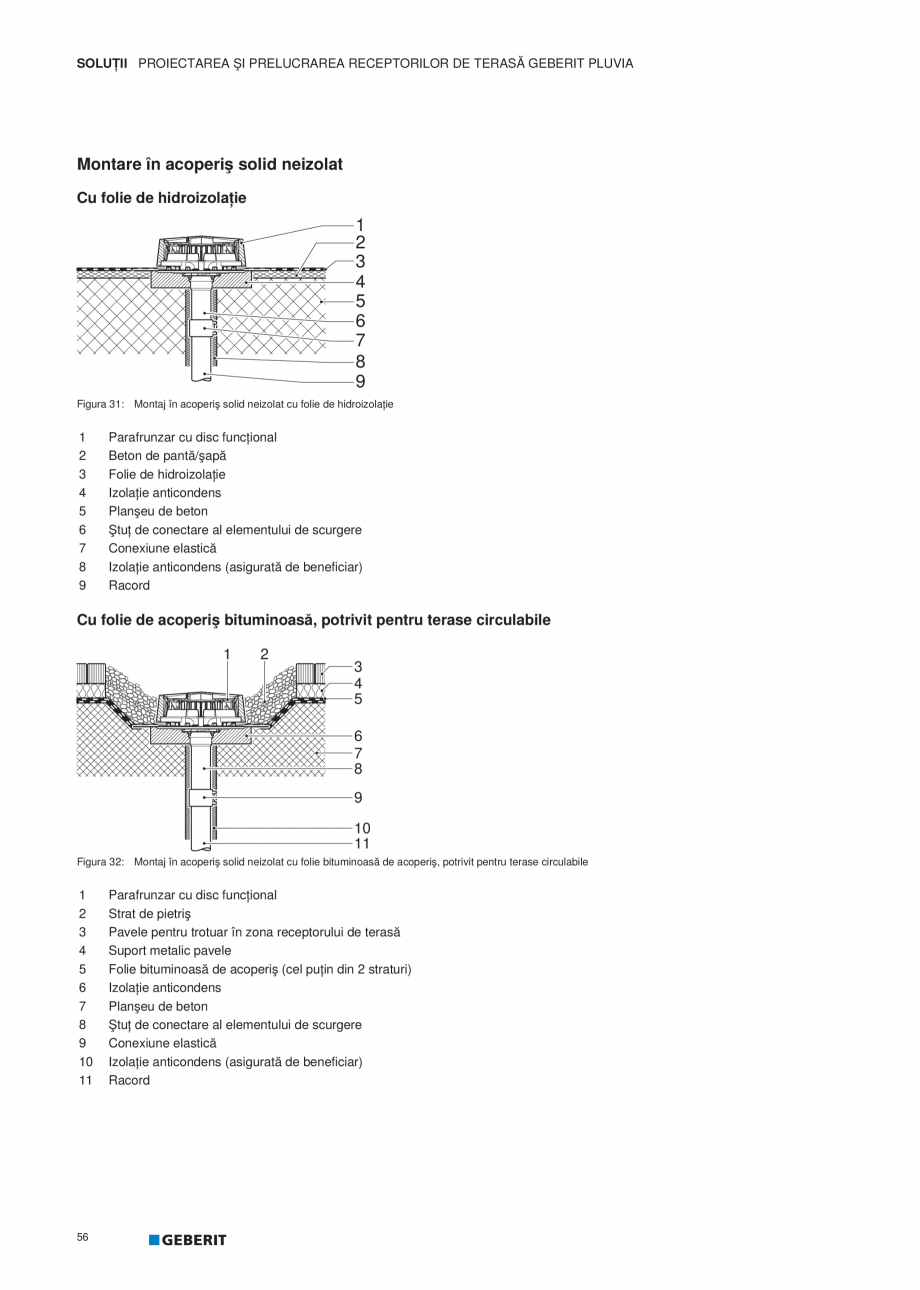

Pagina 65 - Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana trotuar în zona receptorului de...

trotuar în zona receptorului de terasă Suport metalic pavele Folie bituminoasă de acoperiş (cel puţin din 2 straturi) Izolaţie anticondens Planşeu de beton Ştuţ de conectare al elementului de scurgere Conexiune elastică Izolaţie anticondens (asigurată de beneficiar) Racord SOLUŢII PROIECTAREA ŞI PRELUCRAREA RECEPTORILOR DE TERASĂ GEBERIT PLUVIA Cu folie bituminoasă de acoperiş , care suportă greutate Figura 33: Montaj în acoperiş solid neizolat cu folie bituminoasă de acoperiş, care suportă greutate 1 2 3 4 5 6 7 8 9 10 11 12 Grătar (din Set adaptor Geberit Pluvia care suportă greutate) Ţeavă de cămin (din Set adaptor Geberit Pluvia care suportă greutate) Strat separator pentru capătul izolaţiei termice Strat de bitum Folie bituminoasă de acoperiş (cel puţin din 2 straturi) Parafrunzar cu disc funcţional Izolaţie anticondens Planşeu de beton Ştuţ de conectare al elementului de scurgere Conexiune elastică Izolaţ

Pagina 65-Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana trotuar în zona receptorului de terasă...

Pagina 66 - Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana ie anticondens (asigurată de...

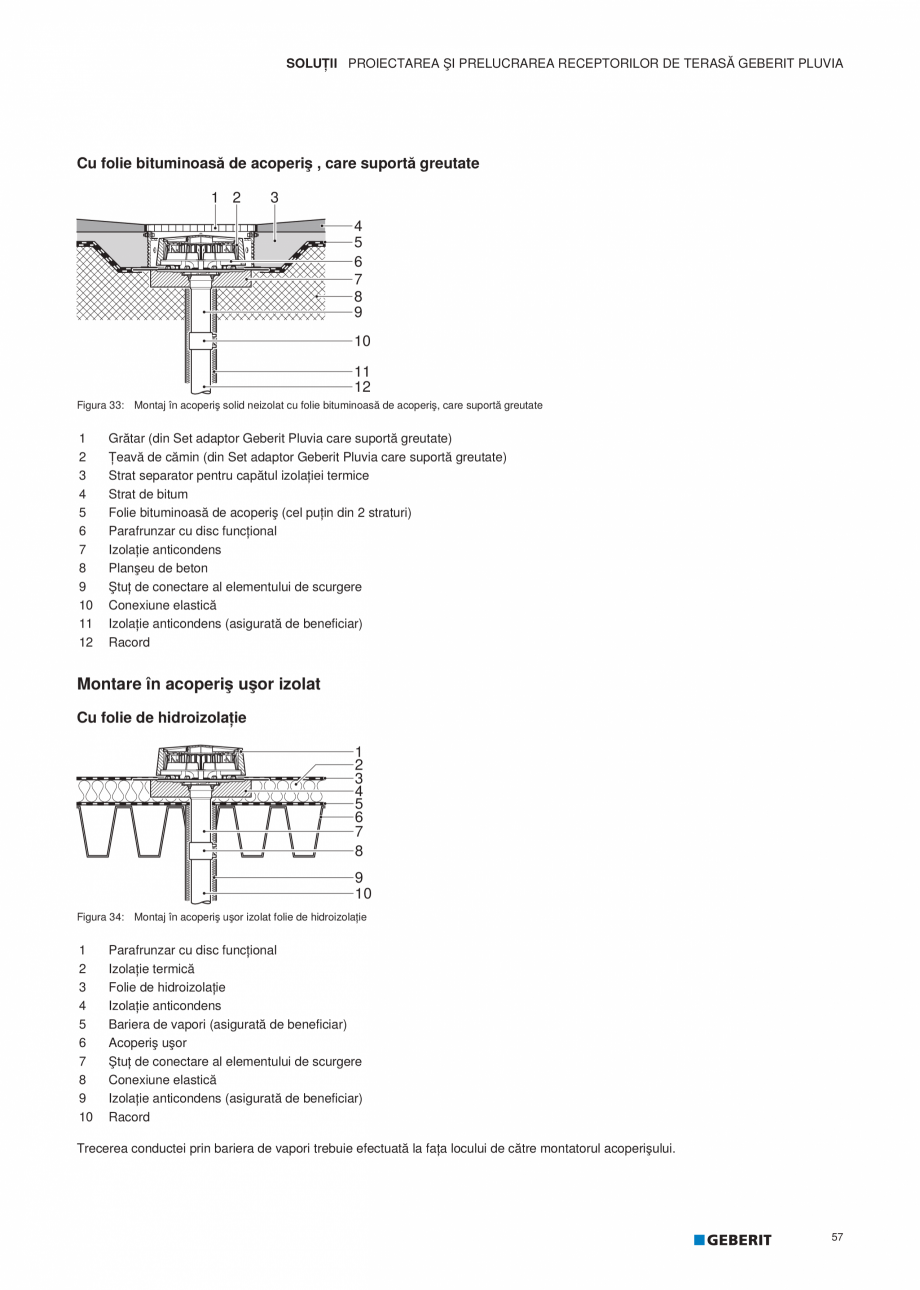

ie anticondens (asigurată de beneficiar) Racord Montare în acoperiş uşor izolat Cu folie de hidroizolaţie Figura 34: Montaj în acoperiş uşor izolat folie de hidroizolaţie 1 2 3 4 5 6 7 8 9 10 Parafrunzar cu disc funcţional Izolaţie termică Folie de hidroizolaţie Izolaţie anticondens Bariera de vapori (asigurată de beneficiar) Acoperiş uşor Ştuţ de conectare al elementului de scurgere Conexiune elastică Izolaţie anticondens (asigurată de beneficiar) Racord Trecerea conductei prin bariera de vapori trebuie efectuată la faţa locului de către montatorul acoperişului. 57 SOLUŢII PROIECTAREA ŞI PRELUCRAREA RECEPTORILOR DE TERASĂ GEBERIT PLUVIA Cu folie bituminoasă de acoperiş şi conexiune cu barieră de vapori Figura 35: Montarea în acoperişul uşor izolat cu folie bituminoasă de acoperiş 1 2 3 4 5 6 7 8 9 10 11 12 Parafrunzar cu disc funcţional Folie bituminoasă de acoperiş (cel puţin din 2 s

Pagina 66-Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana ie anticondens (asigurată de beneficiar)...

Pagina 67 - Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana traturi)
Izolaţie anticondens...

traturi) Izolaţie anticondens Izolaţie termică Ştuţ de conectare al elementului de scurgere Bariera de vapori (asigurată de beneficiar) Acoperiş uşor Conexiune cu barieră de vapori Geberit Pluvia Ştuţ de conectare al conexiunii cu barieră de vapori Izolaţie anticondens (asigurată de beneficiar) Conexiune elastică Racord Cu folie de hidroizolaţie şi conexiune cu barieră de vapori Figura 36: Montaj în acoperiş uşor izolat cu folie de hidroizolaţie şi conexiune cu barieră de vapori 1 2 3 4 5 6 7 8 9 10 11 12 58 Parafrunzar cu disc funcţional Folie de hidroizolaţie Izolaţie anticondens Izolaţie termică Ştuţ de conectare al elementului de scurgere Bariera de vapori (asigurată de beneficiar) Acoperiş uşor Conexiune cu barieră de vapori Geberit Pluvia Ştuţ de conectare al conexiunii cu barieră de vapori Izolaţie anticondens (asigurată de beneficiar) Conexiune elastică Racord SOLUŢII PROIECTAREA ŞI PRELUCRAREA RECEPTO

Pagina 67-Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana traturi)
Izolaţie anticondens
Izolaţie...

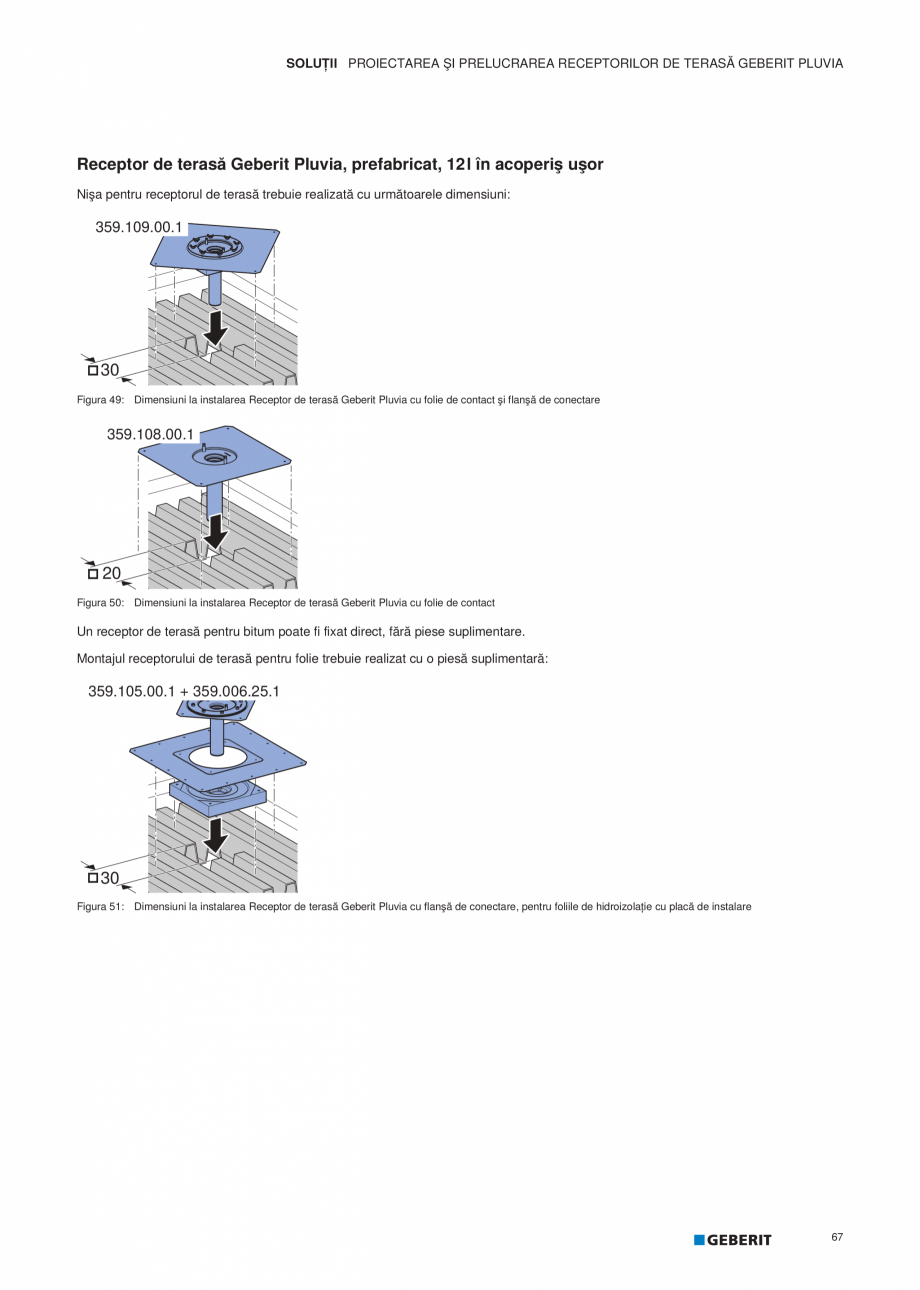

Pagina 68 - Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana RILOR DE TERASĂ GEBERIT PLUVIA
...

RILOR DE TERASĂ GEBERIT PLUVIA Cu receptor pe orizontală în izolaţia termică şi folia de hidroizolaţie Figura 37: Montaj în acoperiş uşor, izolat, cu receptor pe orizontală în izolaţia termică, cu folie de hidroizolaţie şi barieră de vapori 1 2 3 4 5 6 7 8 9 Racord Conexiune elastică Cot de conectare Parafrunzar cu disc funcţional Folie de hidroizolaţie Izolaţie anticondens Izolaţie termică Bariera de vapori (asigurată de beneficiar) Acoperiş uşor Trecerea conductei prin bariera de vapori trebuie efectuată la faţa locului de către montatorul acoperişului. 59 SOLUŢII PROIECTAREA ŞI PRELUCRAREA RECEPTORILOR DE TERASĂ GEBERIT PLUVIA Montare în acoperiş uşor neizolat Cu folie de hidroizolaţie Figura 38: Montaj în acoperiş uşor neizolat cu folie de hidroizolaţie 1 2 3 4 5 6 7 8 Parafrunzar cu disc funcţional Folie de hidroizolaţie Izolaţie anticondens Acoperiş uşor Ştuţ de conectare al elementul

Pagina 68-Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana RILOR DE TERASĂ GEBERIT PLUVIA

Cu receptor...

Pagina 69 - Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana ui de scurgere
Izolaţie...

ui de scurgere Izolaţie anticondens (asigurată de beneficiar) Conexiune elastică Racord Cu folie de contact Figura 39: Montaj în acoperiş uşor neizolat cu folie de contact Geberit Pluvia 1 2 3 4 5 6 7 8 60 Parafrunzar cu disc funcţional Folie de hidroizolaţie, conectat cu folia de contact Izolaţie anticondens Acoperiş uşor Ştuţ de conectare al elementului de scurgere Izolaţie anticondens (asigurată de beneficiar) Conexiune elastică Racord SOLUŢII PROIECTAREA ŞI PRELUCRAREA RECEPTORILOR DE TERASĂ GEBERIT PLUVIA Montaj în acoperiş înierbat Acoperiş înierbat extensiv Acoperiş înierbat extensiv de la o grosime a stratului de 10 cm: • coeficient de scurgere C = 0,3 • înălţimea de creştere a plantelor până la 50 cm Acoperiş înierbat extensiv sub o grosime a stratului de 10 cm: • Coeficient de scurgere C = 0,5 • Înălţimea de creştere a plantelor până la cca 20 cm 1 2 3 4 5

Pagina 69-Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana ui de scurgere
Izolaţie anticondens...

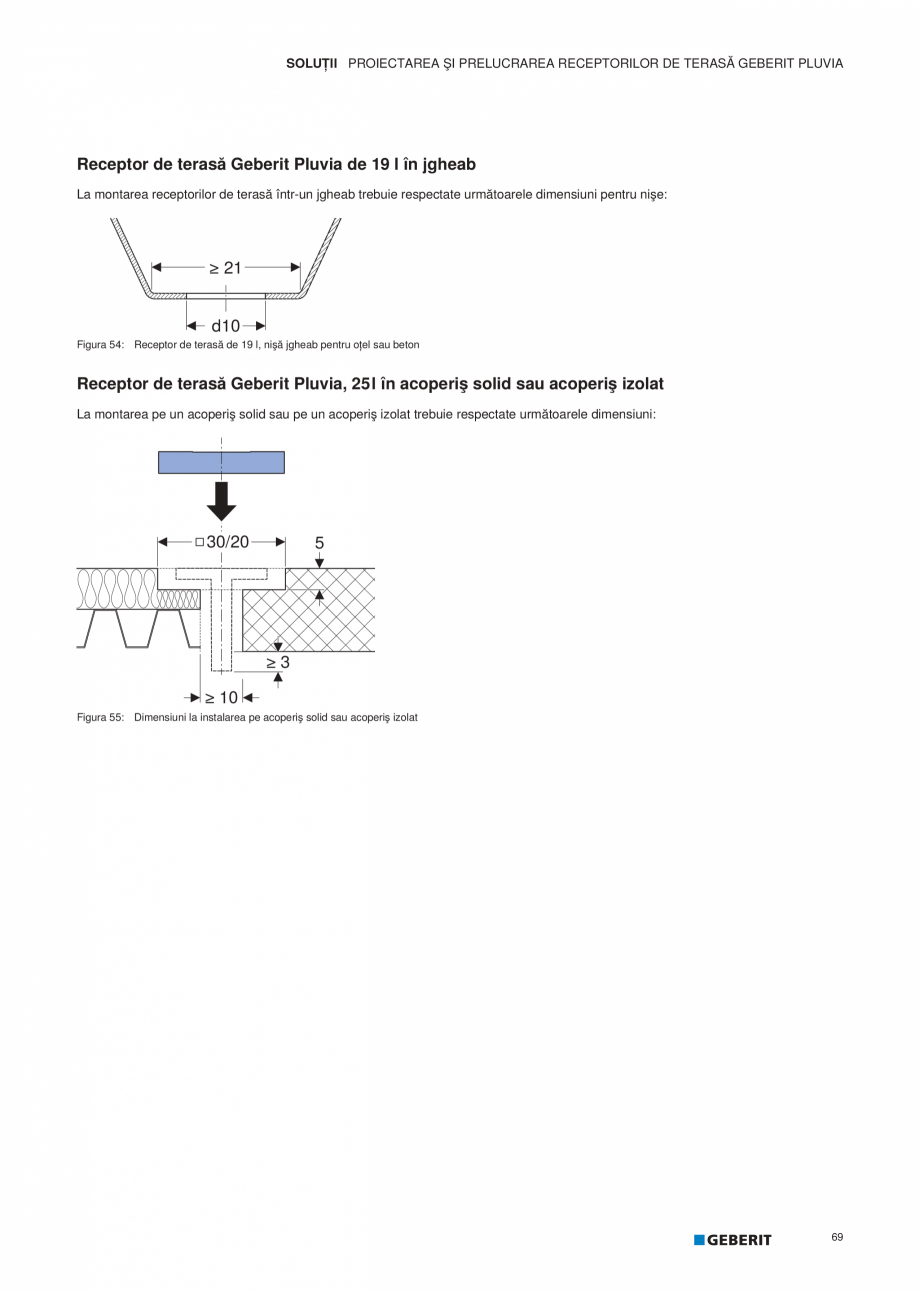

Pagina 70 - Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana
6
7
8
9
10
11
12
13
14
15
16
17...

6 7 8 9 10 11 12 13 14 15 16 17 18 Acoperiş înierbat extensiv cu straturi de pietriş în zona receptorului de terasă Strat de pietriş Parafrunzar cu disc funcţional Drenaj Strat separator Filtru mat Folie de hidroizolaţie Izolaţie anticondens Izolaţie termică Ştuţ de conectare al elementului de scurgere Bariera de vapori (asigurată de beneficiar) Beton de pantă Conexiune cu barieră de vapori Geberit Pluvia Planşeu de beton Ştuţ de conectare al conexiunii cu barieră de vapori Izolaţie anticondens (asigurată de beneficiar) Conexiune elastică Racord 61 SOLUŢII PROIECTAREA ŞI PRELUCRAREA RECEPTORILOR DE TERASĂ GEBERIT PLUVIA Acoperiş înierbat intensiv • Coeficient de scurgere C = 0,3 • Înălţimea de creştere a plantelor de la 50 cm până la cca 10 m 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 62 Parafrunzar cu disc funcţional Grătar (din Set adaptor Geberit Pluvia care suportă greutate sau

Pagina 70-Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana
6
7
8
9
10
11
12
13
14
15
16
17
18
...

Pagina 71 - Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana Set adaptor Geberit Pluvia care...

Set adaptor Geberit Pluvia care este potrivit pentru terase circulabile) Ţeavă de cămin (din Set adaptor Geberit Pluvia care suportă greutate sau Set adaptor Geberit Pluvia care este potrivit pentru terase circulabile) Acoperiş înierbat intensiv Strat separator Strat de pietriş Filtru mat Folie de hidroizolaţie Izolaţie anticondens Izolaţie termică Ştuţ de conectare al elementului de scurgere Bariera de vapori (asigurată de beneficiar) Beton de pantă Conexiune cu barieră de vapori Geberit Pluvia Ştuţ de conectare al conexiunii cu barieră de vapori Planşeu de beton Conexiune elastică Izolaţie anticondens (asigurată de beneficiar) Racord SOLUŢII PROIECTAREA ŞI PRELUCRAREA RECEPTORILOR DE TERASĂ GEBERIT PLUVIA Montaj în jgheab La proiectarea şi instalarea jgheaburilor trebuie respectate unele condiţii speciale. • Pozarea şi analiza hidraulică trebuie efectuate de către un arhitect sau proiectant conform prevederilor şi normelor specifice din ţara re

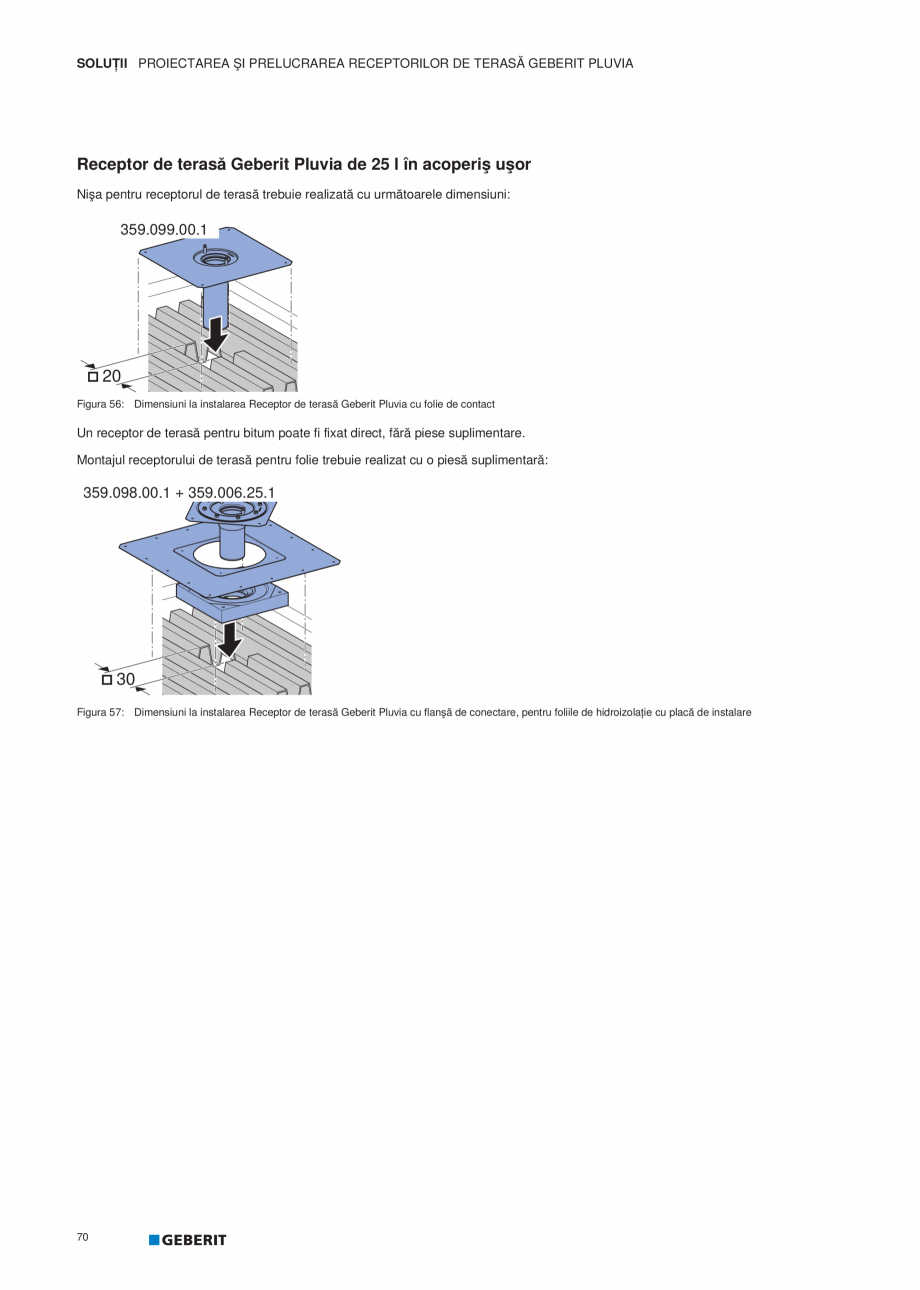

Pagina 71-Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana Set adaptor Geberit Pluvia care este...

Pagina 72 - Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana spectivă.
• Nu este permis ca...

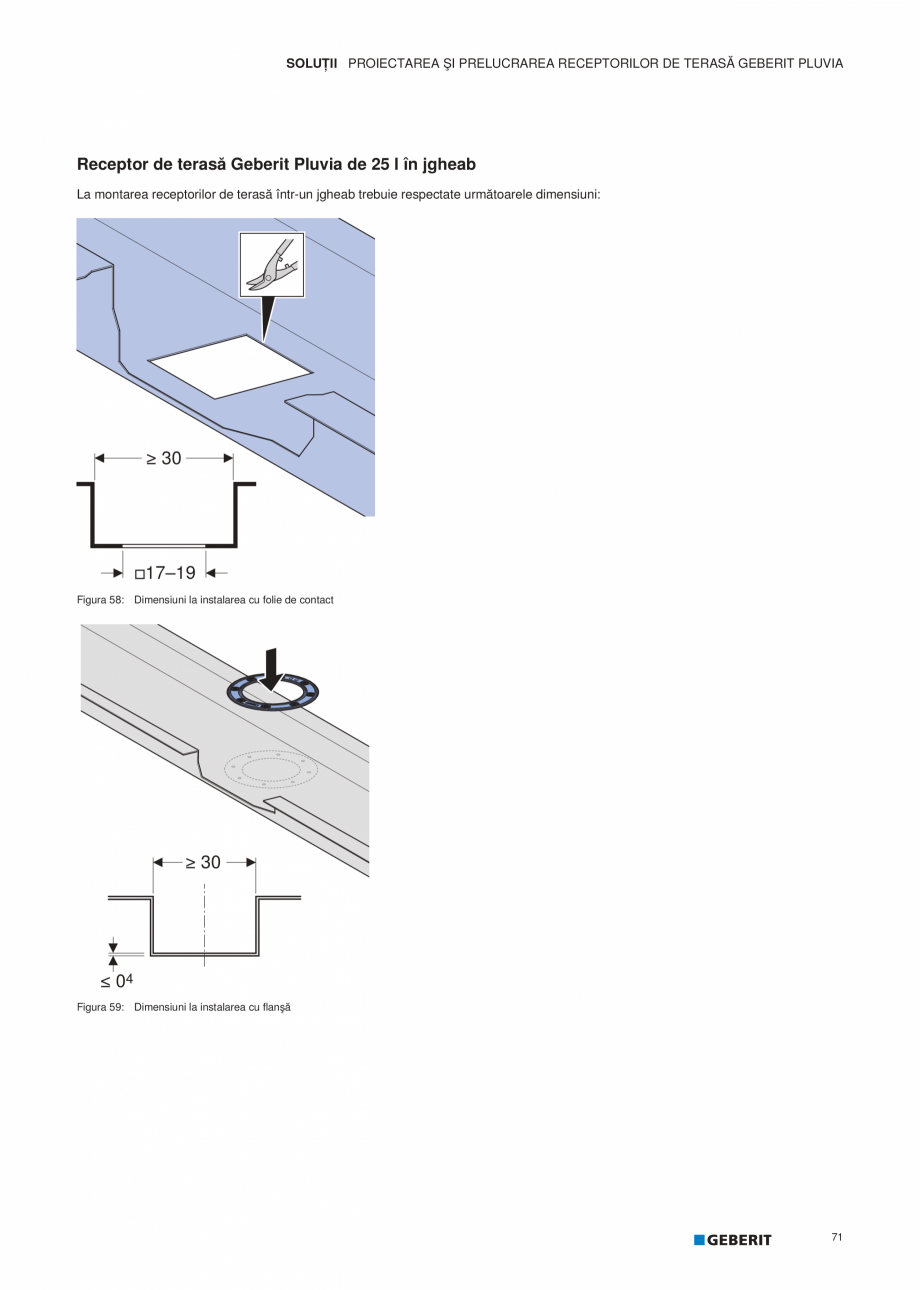

spectivă. • Nu este permis ca jgheaburile şi suprafeţele acoperişului să fie drenate într-un sistem de conducte comun. • Materialul de racordare a receptorilor de terasă trebuie ales astfel încât să nu apară influenţe care ar conduce la producerea de coroziuni. • Trebuie verificat dacă este necesar un fir încălzitor asigurat de beneficiar. Firul încălzitor trebuie adaptat la condiţiile specifice țării respective. 1 2 3 4 5 Jgheab Receptor de terasă Geberit Pluvia pentru jgheaburi Ştuţ de conectare al elementului de scurgere Conexiune elastică Racord 63 SOLUŢII PROIECTAREA ŞI PRELUCRAREA RECEPTORILOR DE TERASĂ GEBERIT PLUVIA 2.6.3 Dimensiuni de montaj ale receptorilor de terasă Geberit Pluvia Receptor de terasă Geberit Pluvia, modular, 12 l în acoperiş solid La montarea receptorilor de terasă pe un acoperiş solid trebuie respectate următoarele dimensiuni: Figura 40: Dimensiuni la instalarea în nişă în beton Figu

Pagina 72-Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana spectivă.
• Nu este permis ca jgheaburile...

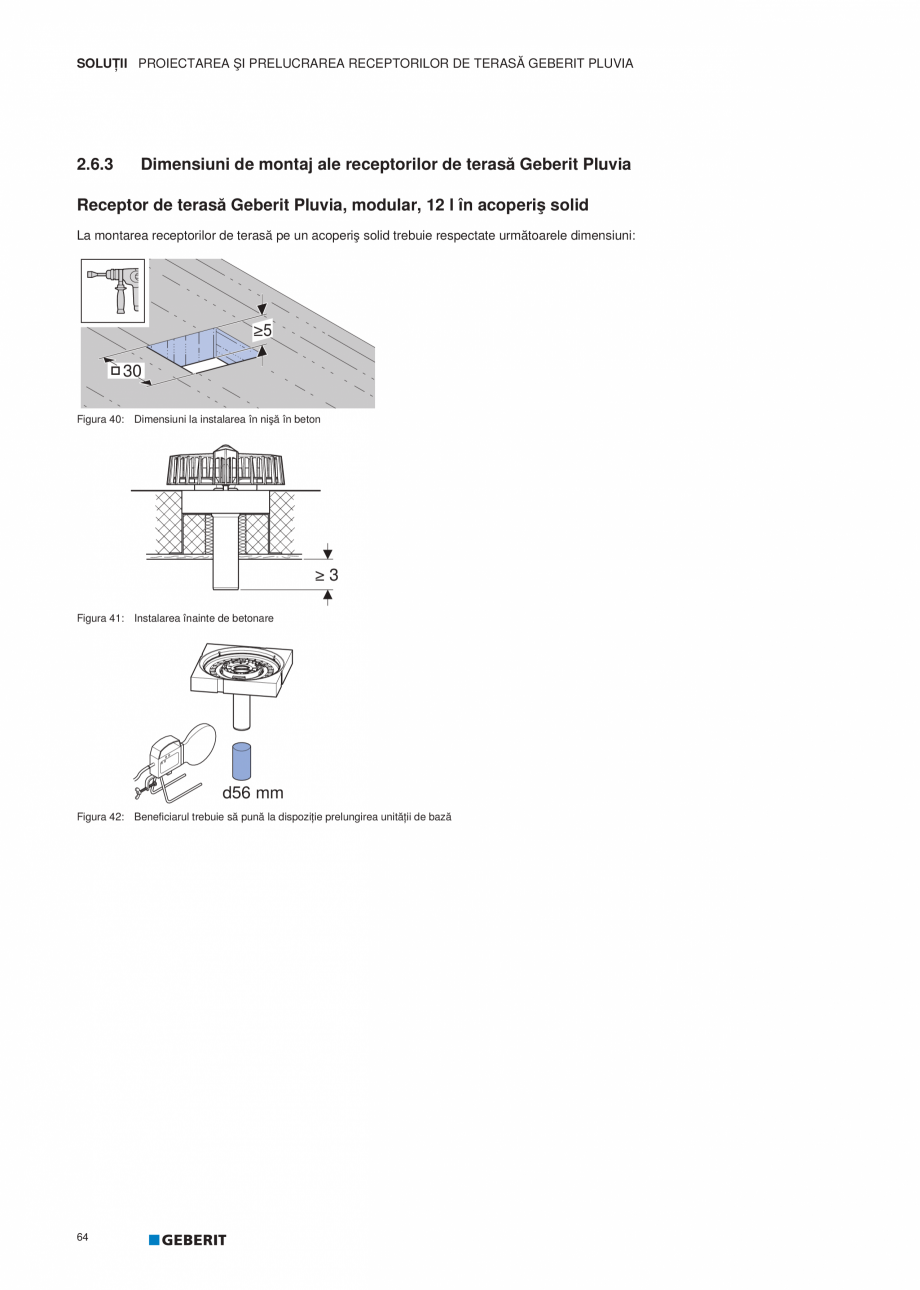

Pagina 73 - Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana ra 41: Instalarea înainte de...

ra 41: Instalarea înainte de betonare GPP Figura 42: Beneficiarul trebuie să pună la dispoziţie prelungirea unităţii de bază 64 SOLUŢII PROIECTAREA ŞI PRELUCRAREA RECEPTORILOR DE TERASĂ GEBERIT PLUVIA Receptor de terasă Geberit Pluvia, modular, 12 l în acoperiş uşor La montajul într-un acoperiş uşor receptorul de terasă se fixează cu Placă de instalare Geberit Pluvia (cod art. 359.122.00.1) în structura acoperişului. Nişa pentru receptorul de terasă trebuie realizată cu următoarele dimensiuni: [ Figura 43: Dimensiuni la instalarea în acoperiş uşor Receptor de terasă Geberit Pluvia, modular, 12 l în acoperiş izolat La montarea receptorilor de terasă pe un acoperiş izolat trebuie respectate următoarele dimensiuni: [ Figura 44: Dimensiuni la montajul în acoperiş izolat Receptor de terasă Geberit Pluvia, modular, 12 l în acoperiş uşor cu barieră de vapori Nişa pentru conexiunea cu barieră de vapori trebuie realiza

Pagina 73-Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana ra 41: Instalarea înainte de betonare
...

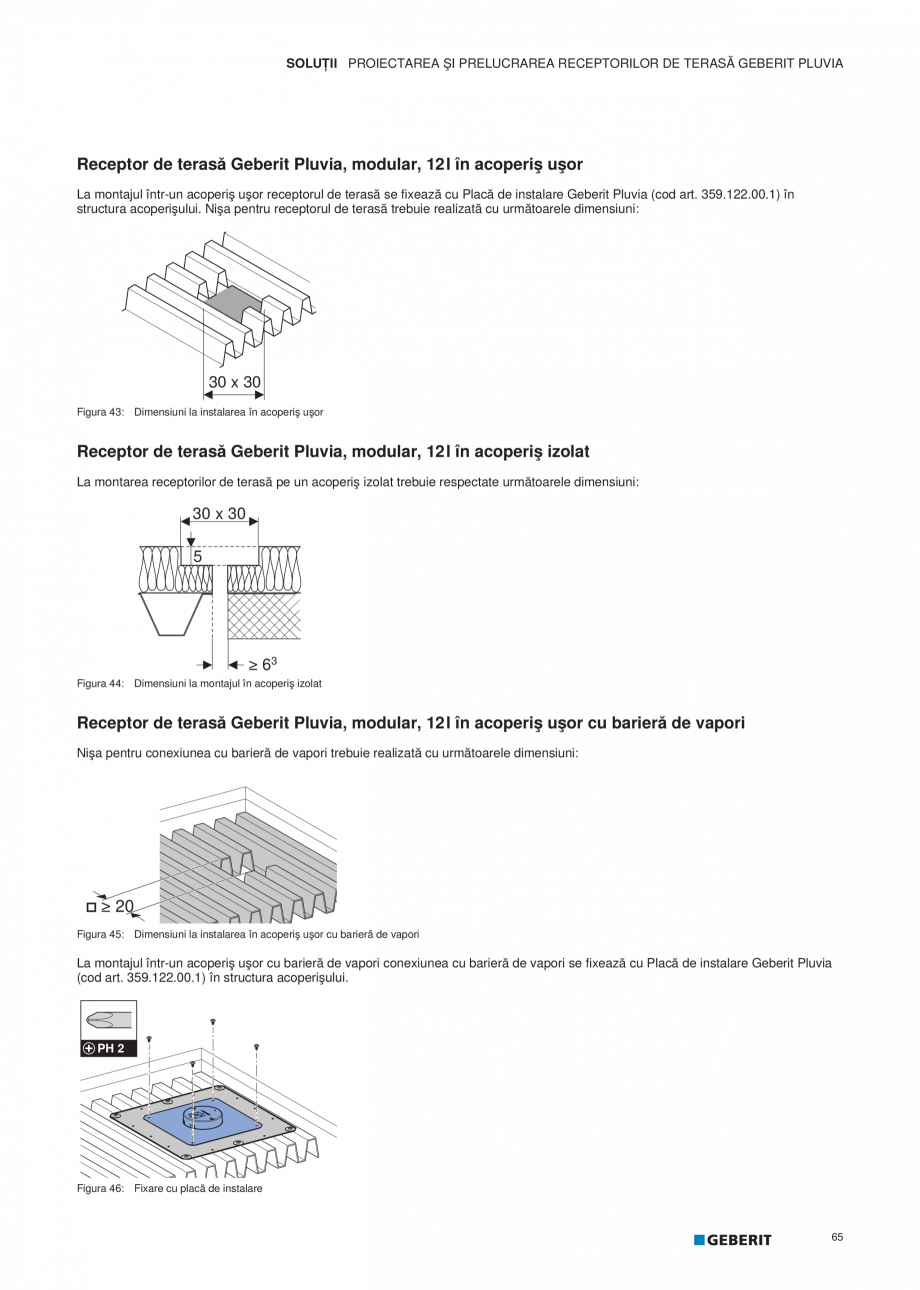

Pagina 74 - Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana tă cu următoarele dimensiuni:
...

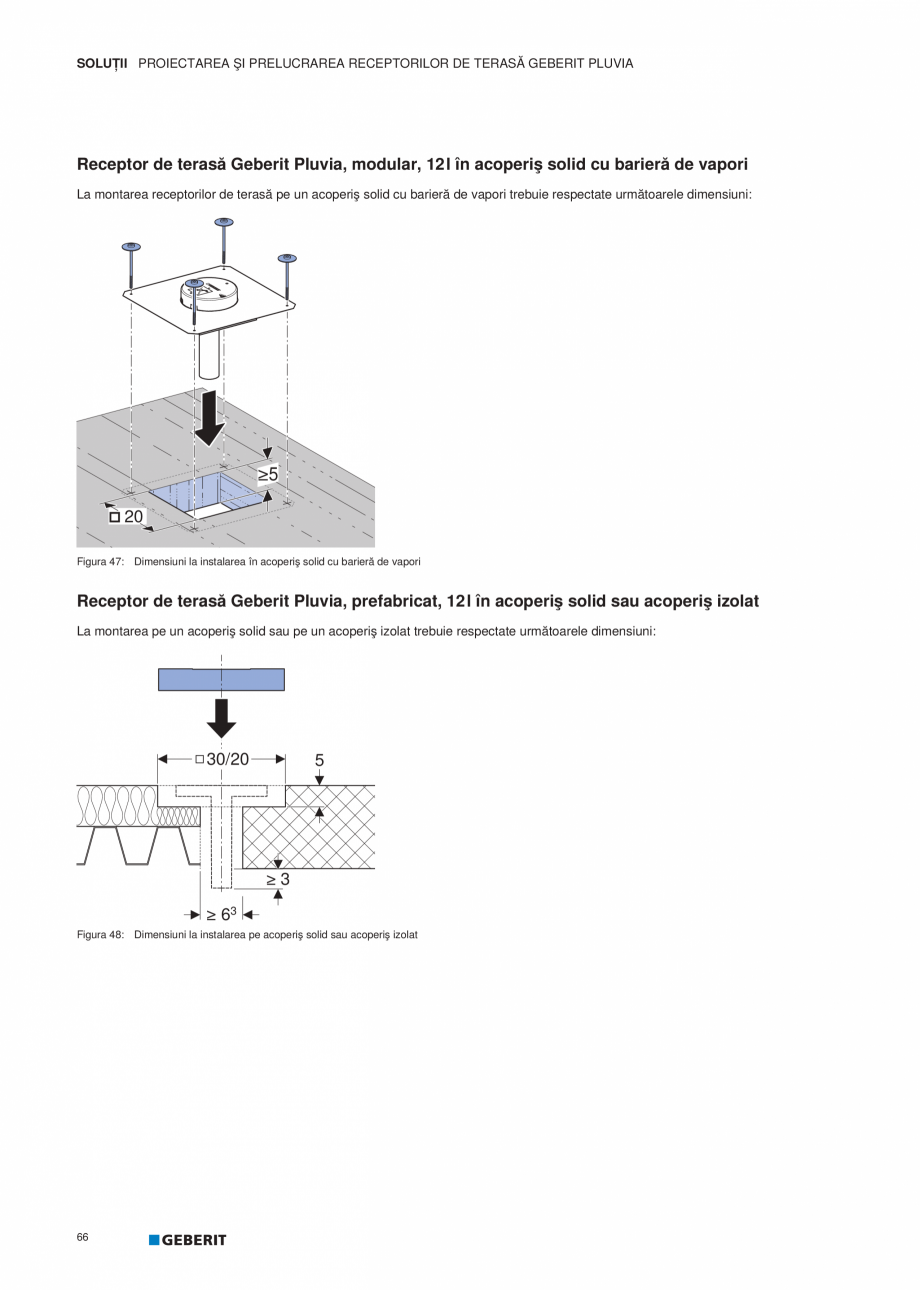

tă cu următoarele dimensiuni: Figura 45: Dimensiuni la instalarea în acoperiş uşor cu barieră de vapori La montajul într-un acoperiş uşor cu barieră de vapori conexiunea cu barieră de vapori se fixează cu Placă de instalare Geberit Pluvia (cod art. 359.122.00.1) în structura acoperişului. 1) Figura 46: Fixare cu placă de instalare 65 SOLUŢII PROIECTAREA ŞI PRELUCRAREA RECEPTORILOR DE TERASĂ GEBERIT PLUVIA Receptor de terasă Geberit Pluvia, modular, 12 l în acoperiş solid cu barieră de vapori La montarea receptorilor de terasă pe un acoperiş solid cu barieră de vapori trebuie respectate următoarele dimensiuni: Figura 47: Dimensiuni la instalarea în acoperiş solid cu barieră de vapori Receptor de terasă Geberit Pluvia, prefabricat, 12 l în acoperiş solid sau acoperiş izolat La montarea pe un acoperiş solid sau pe un acoperiş izolat trebuie respectate următoarele dimensiuni: Figura 48: Dimensiuni la instal

Pagina 75 - Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana area pe acoperiş solid sau...

area pe acoperiş solid sau acoperiş izolat 66 SOLUŢII PROIECTAREA ŞI PRELUCRAREA RECEPTORILOR DE TERASĂ GEBERIT PLUVIA Receptor de terasă Geberit Pluvia, prefabricat, 12 l în acoperiş uşor Nişa pentru receptorul de terasă trebuie realizată cu următoarele dimensiuni: Figura 49: Dimensiuni la instalarea Receptor de terasă Geberit Pluvia cu folie de contact şi flanşă de conectare Figura 50: Dimensiuni la instalarea Receptor de terasă Geberit Pluvia cu folie de contact Un receptor de terasă pentru bitum poate fi fixat direct, fără piese suplimentare. Montajul receptorului de terasă pentru folie trebuie realizat cu o piesă suplimentară: Figura 51: Dimensiuni la instalarea Receptor de terasă Geberit Pluvia cu flanşă de conectare, pentru foliile de hidroizolaţie cu placă de instalare 67 SOLUŢII PROIECTAREA ŞI PRELUCRAREA RECEPTORILOR DE TERASĂ GEBERIT PLUVIA Receptor de terasă Geberi

Pagina 75-Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana area pe acoperiş solid sau acoperiş izolat...

Pagina 76 - Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana t Pluvia, prefabricat, 12 l în ...

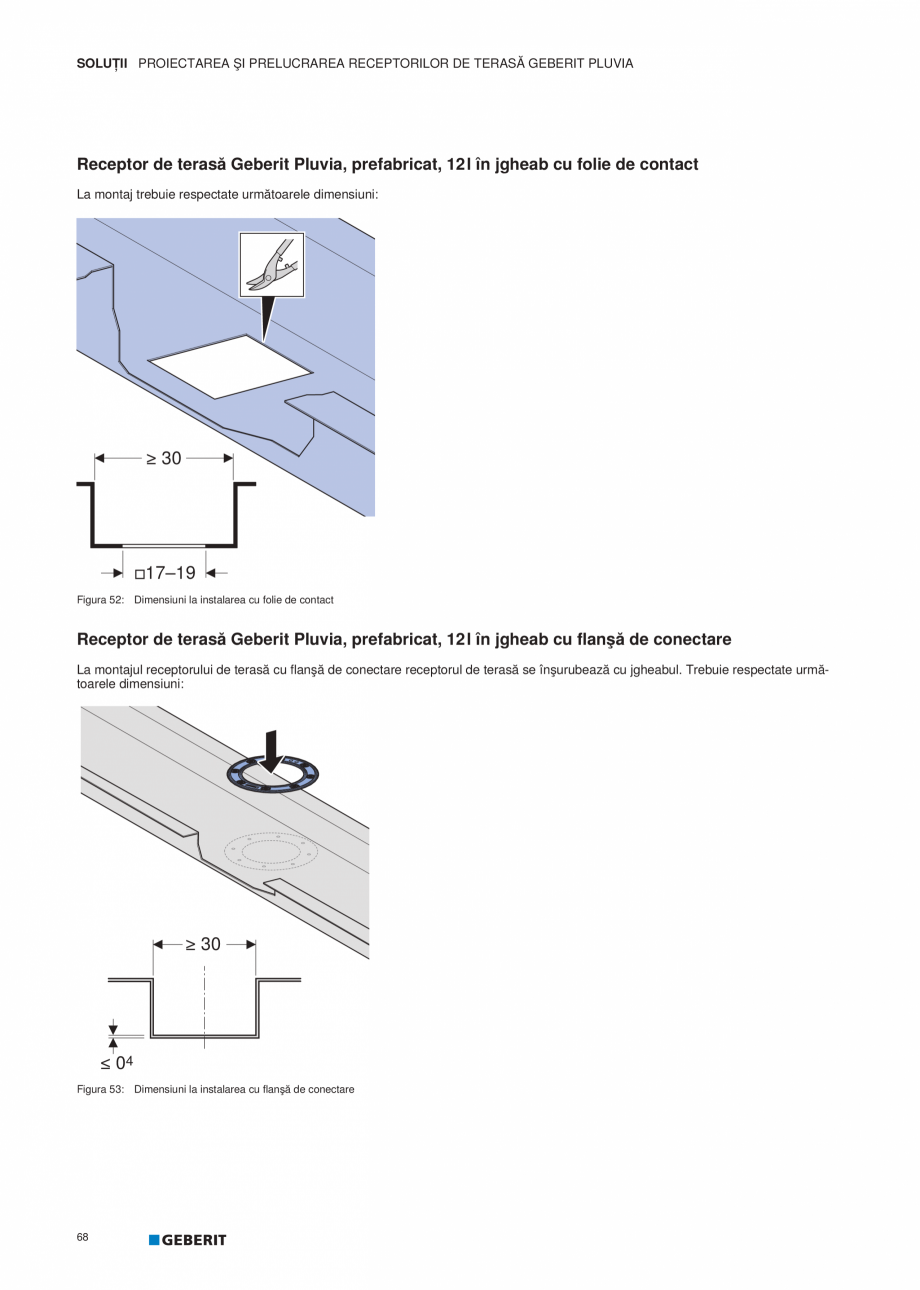

t Pluvia, prefabricat, 12 l în jgheab cu folie de contact La montaj trebuie respectate următoarele dimensiuni: ༂² Figura 52: Dimensiuni la instalarea cu folie de contact Receptor de terasă Geberit Pluvia, prefabricat, 12 l în jgheab cu flanşă de conectare La montajul receptorului de terasă cu flanşă de conectare receptorul de terasă se înşurubează cu jgheabul. Trebuie respectate următoarele dimensiuni: Figura 53: Dimensiuni la instalarea cu flanşă de conectare 68 SOLUŢII PROIECTAREA ŞI PRELUCRAREA RECEPTORILOR DE TERASĂ GEBERIT PLUVIA Receptor de terasă Geberit Pluvia de 19 l în jgheab La montarea receptorilor de terasă într-un jgheab trebuie respectate următoarele dimensiuni pentru nişe: G Figura 54: Receptor de terasă de 19 l, nişă jgheab pentru oţel sau beton Receptor de terasă Geberit Pluvia, 25 l în acoperiş solid sau acoperiş izolat La montarea pe un acoperiş solid sau pe un acoperiş izolat trebuie re

Pagina 76-Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana t Pluvia, prefabricat, 12 l în jgheab cu...

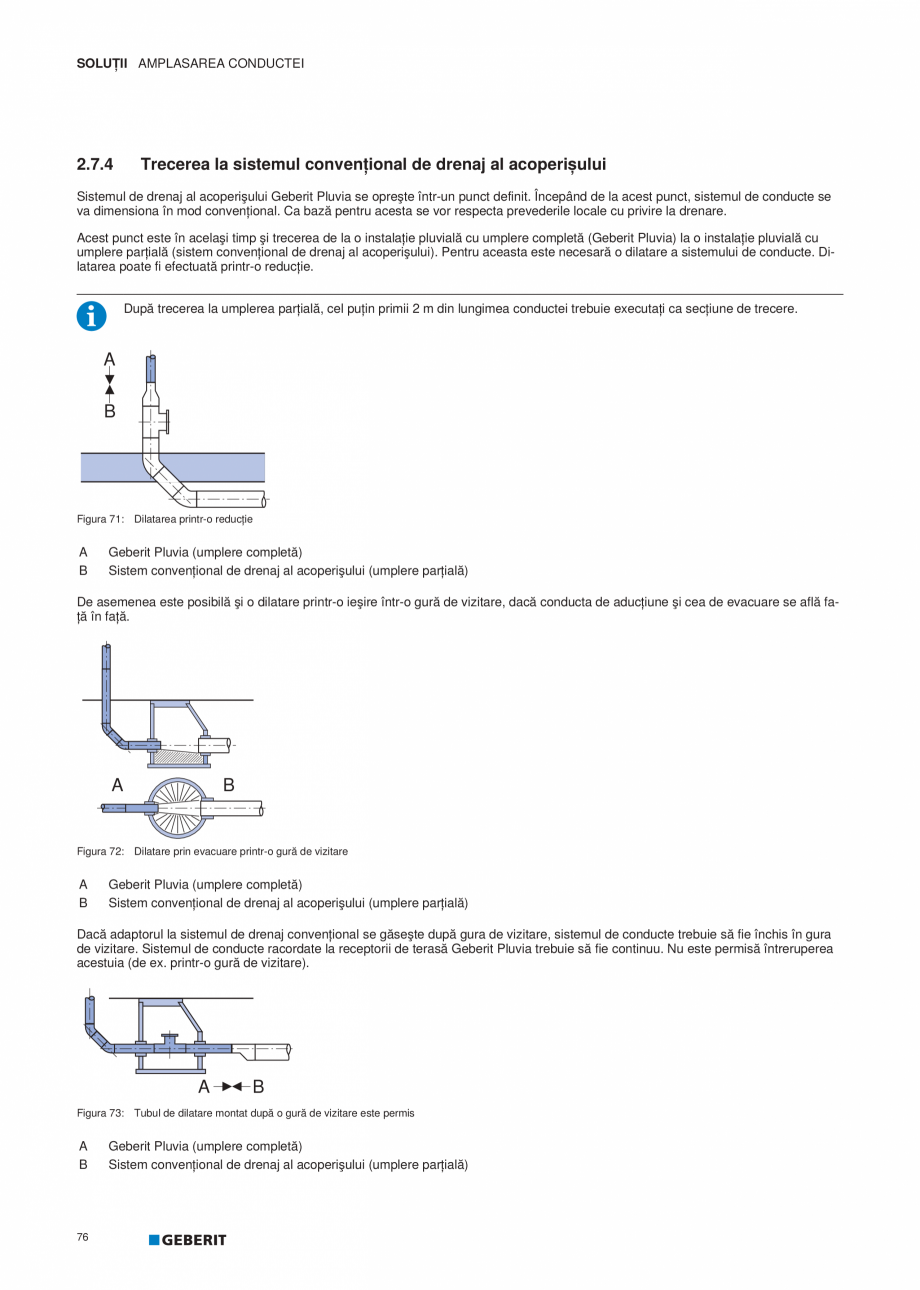

Pagina 77 - Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana spectate următoarele...

spectate următoarele dimensiuni: Figura 55: Dimensiuni la instalarea pe acoperiş solid sau acoperiş izolat 69 SOLUŢII PROIECTAREA ŞI PRELUCRAREA RECEPTORILOR DE TERASĂ GEBERIT PLUVIA Receptor de terasă Geberit Pluvia de 25 l în acoperiş uşor Nişa pentru receptorul de terasă trebuie realizată cu următoarele dimensiuni: Figura 56: Dimensiuni la instalarea Receptor de terasă Geberit Pluvia cu folie de contact Un receptor de terasă pentru bitum poate fi fixat direct, fără piese suplimentare. Montajul receptorului de terasă pentru folie trebuie realizat cu o piesă suplimentară: Figura 57: Dimensiuni la instalarea Receptor de terasă Geberit Pluvia cu flanşă de conectare, pentru foliile de hidroizolaţie cu placă de instalare 70 SOLUŢII PROIECTAREA ŞI PRELUCRAREA RECEPTORILOR DE TERASĂ GEBERIT PLUVIA Receptor de terasă Geberit Pluvia de 25 l în jgheab La montarea receptorilor de ter

Pagina 77-Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana spectate următoarele dimensiuni:

...

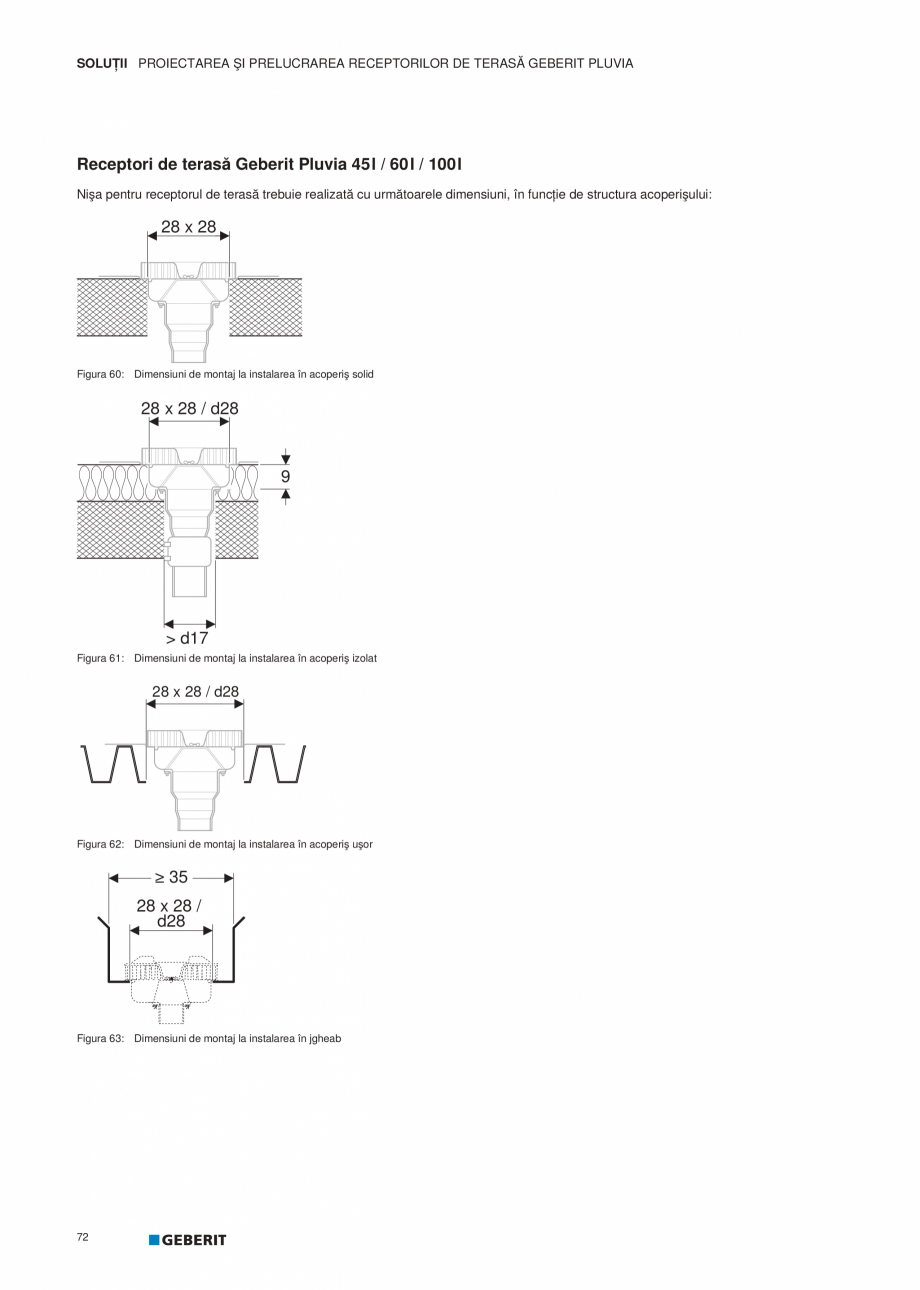

Pagina 78 - Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana asă într-un jgheab trebuie...

asă într-un jgheab trebuie respectate următoarele dimensiuni: ༂² Figura 58: Dimensiuni la instalarea cu folie de contact Figura 59: Dimensiuni la instalarea cu flanşă 71 SOLUŢII PROIECTAREA ŞI PRELUCRAREA RECEPTORILOR DE TERASĂ GEBERIT PLUVIA Receptori de terasă Geberit Pluvia 45 l / 60 l / 100 l Nişa pentru receptorul de terasă trebuie realizată cu următoarele dimensiuni, în funcţie de structura acoperişului: [ Figura 60: Dimensiuni de montaj la instalarea în acoperiş solid [G !G Figura 61: Dimensiuni de montaj la instalarea în acoperiş izolat [G Figura 62: Dimensiuni de montaj la instalarea în acoperiş uşor [ G Figura 63: Dimensiuni de montaj la instalarea în jgheab 72 SOLUŢII AMPLASAREA CONDUCTEI 2.7 AMPLASAREA CONDUCTEI 2.7.1 Dispunerea separată a conductelor Suprafeţele acoperişului trebuie să fie drenate separat la: • Coeficienţii de scurgere varia

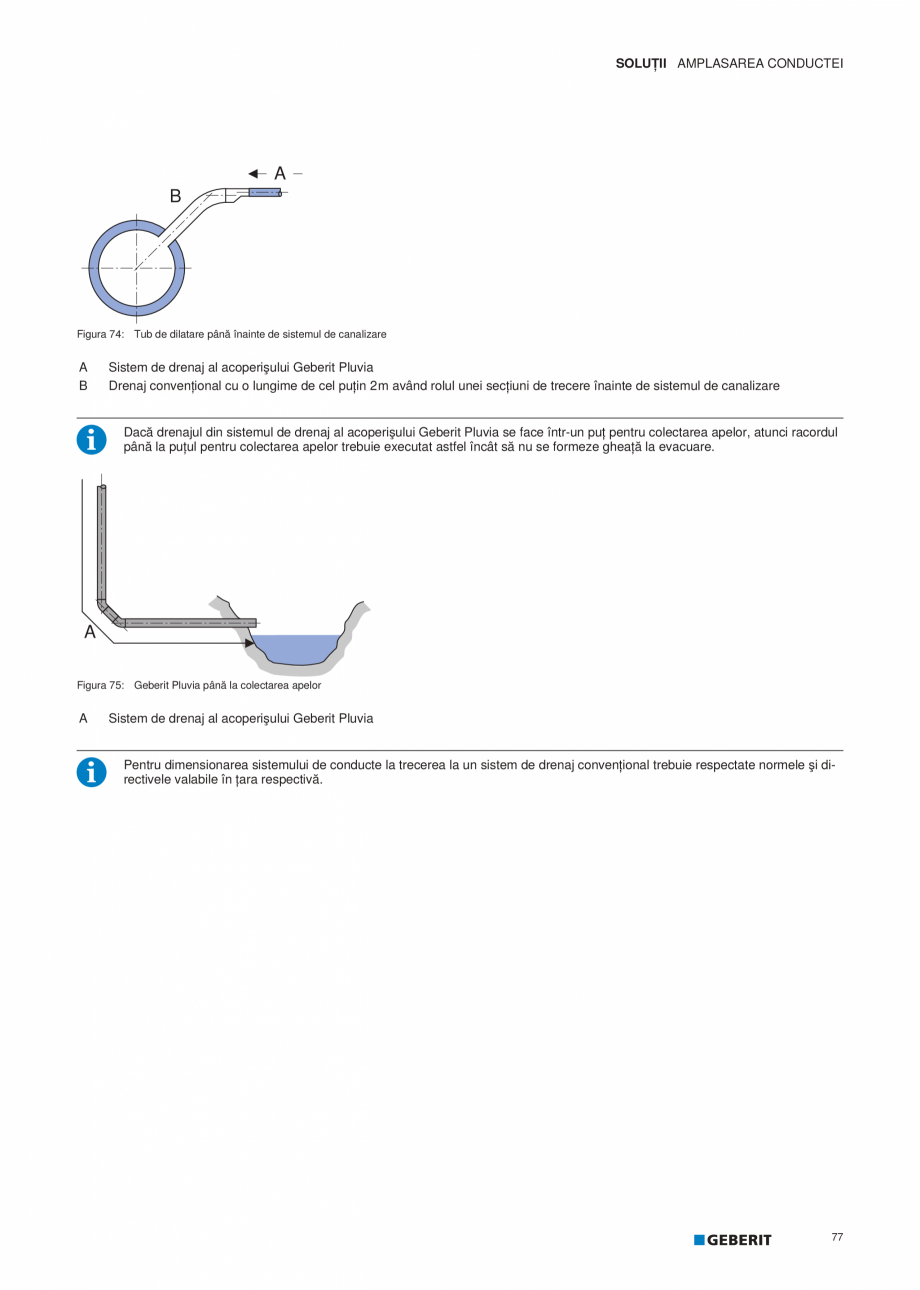

Pagina 78-Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana asă într-un jgheab trebuie respectate...

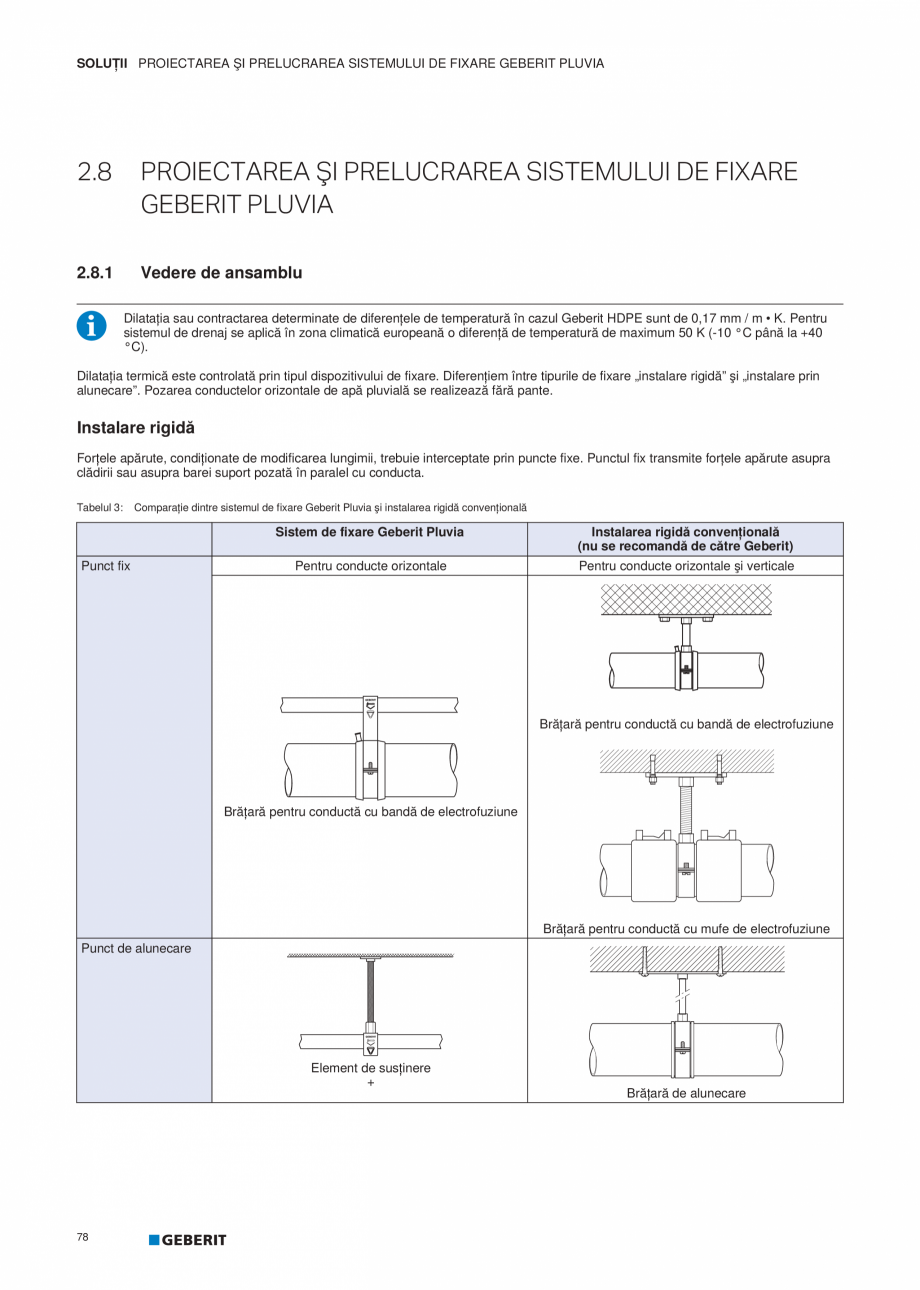

Pagina 79 - Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana bili
• Suprafeţele > 5000 m2
...

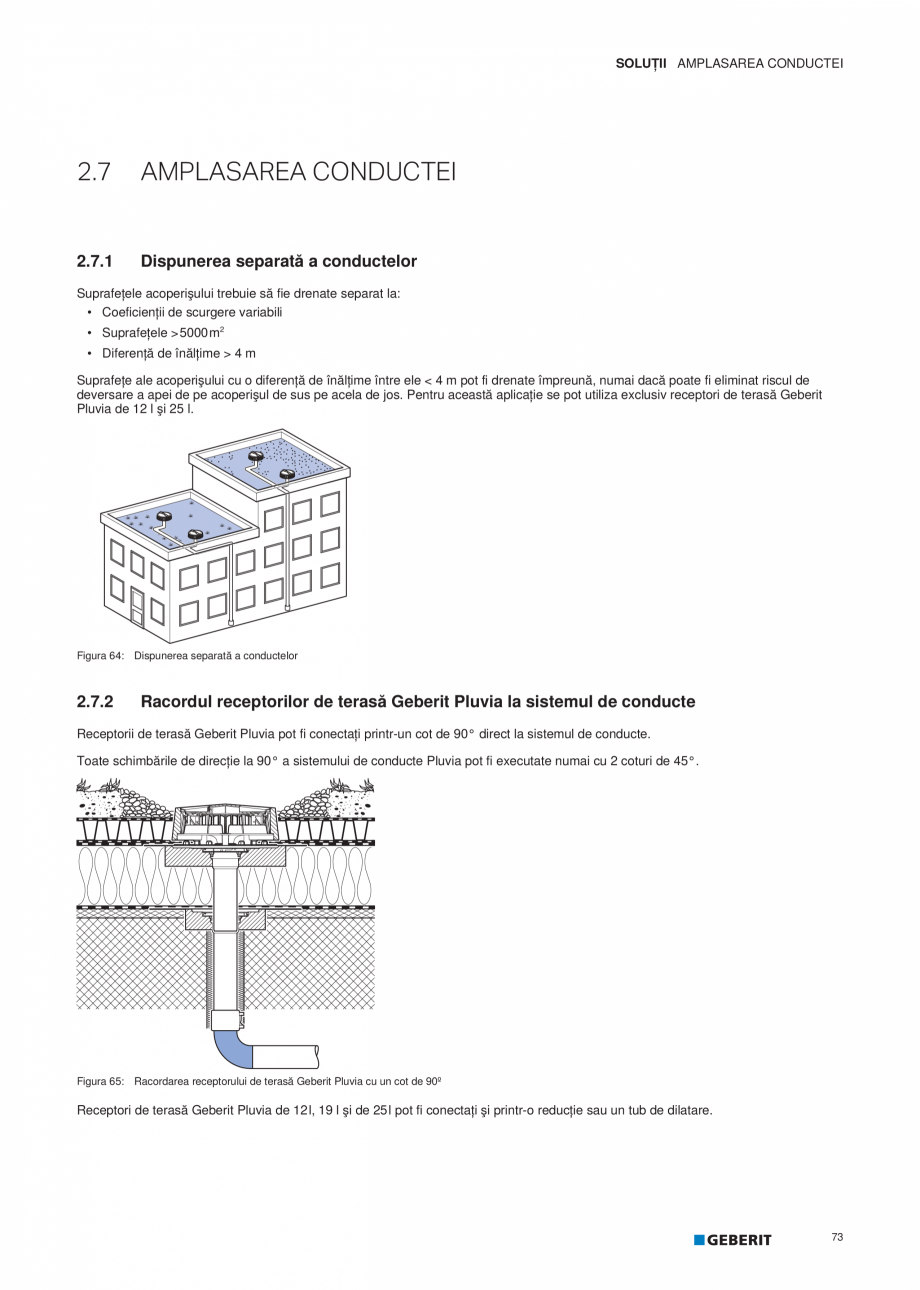

bili • Suprafeţele > 5000 m2 • Diferenţă de înălţime > 4 m Suprafeţe ale acoperişului cu o diferenţă de înălţime între ele < 4 m pot fi drenate împreună, numai dacă poate fi eliminat riscul de deversare a apei de pe acoperişul de sus pe acela de jos. Pentru această aplicaţie se pot utiliza exclusiv receptori de terasă Geberit Pluvia de 12 l şi 25 l. Figura 64: Dispunerea separată a conductelor 2.7.2 Racordul receptorilor de terasă Geberit Pluvia la sistemul de conducte Receptorii de terasă Geberit Pluvia pot fi conectaţi printr-un cot de 90° direct la sistemul de conducte. Toate schimbările de direcţie la 90° a sistemului de conducte Pluvia pot fi executate numai cu 2 coturi de 45°. Figura 65: Racordarea receptorului de terasă Geberit Pluvia cu un cot de 90º Receptori de terasă Geberit Pluvia de 12 l, 19 l şi de 25 l pot fi conectaţi şi printr-o reducţie sau un tub de dilatare. 73 SOLUŢII AMPLASAREA CONDUCTEI Figura 66: Racordarea re

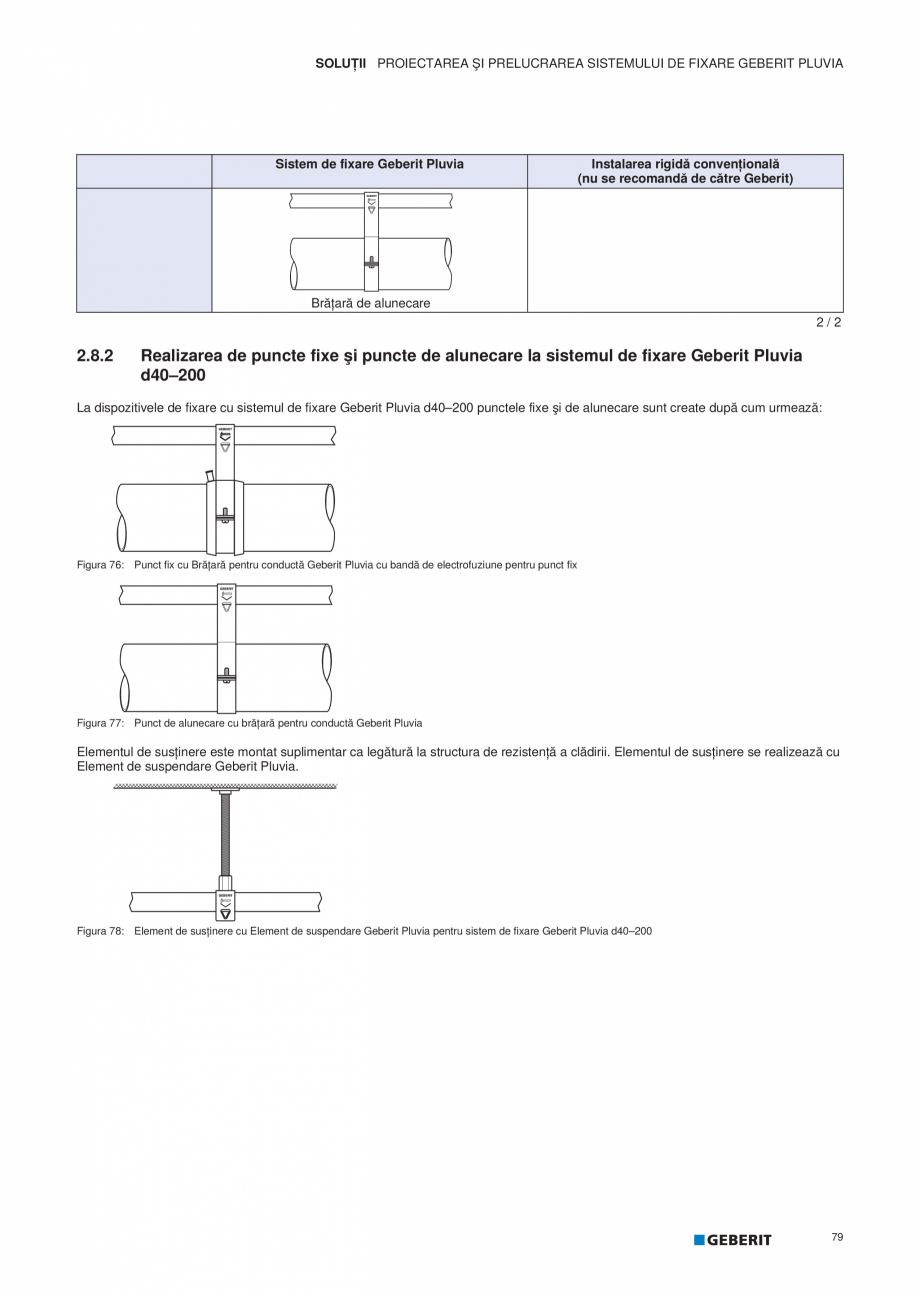

Pagina 80 - Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana ceptorului de terasă Geberit...

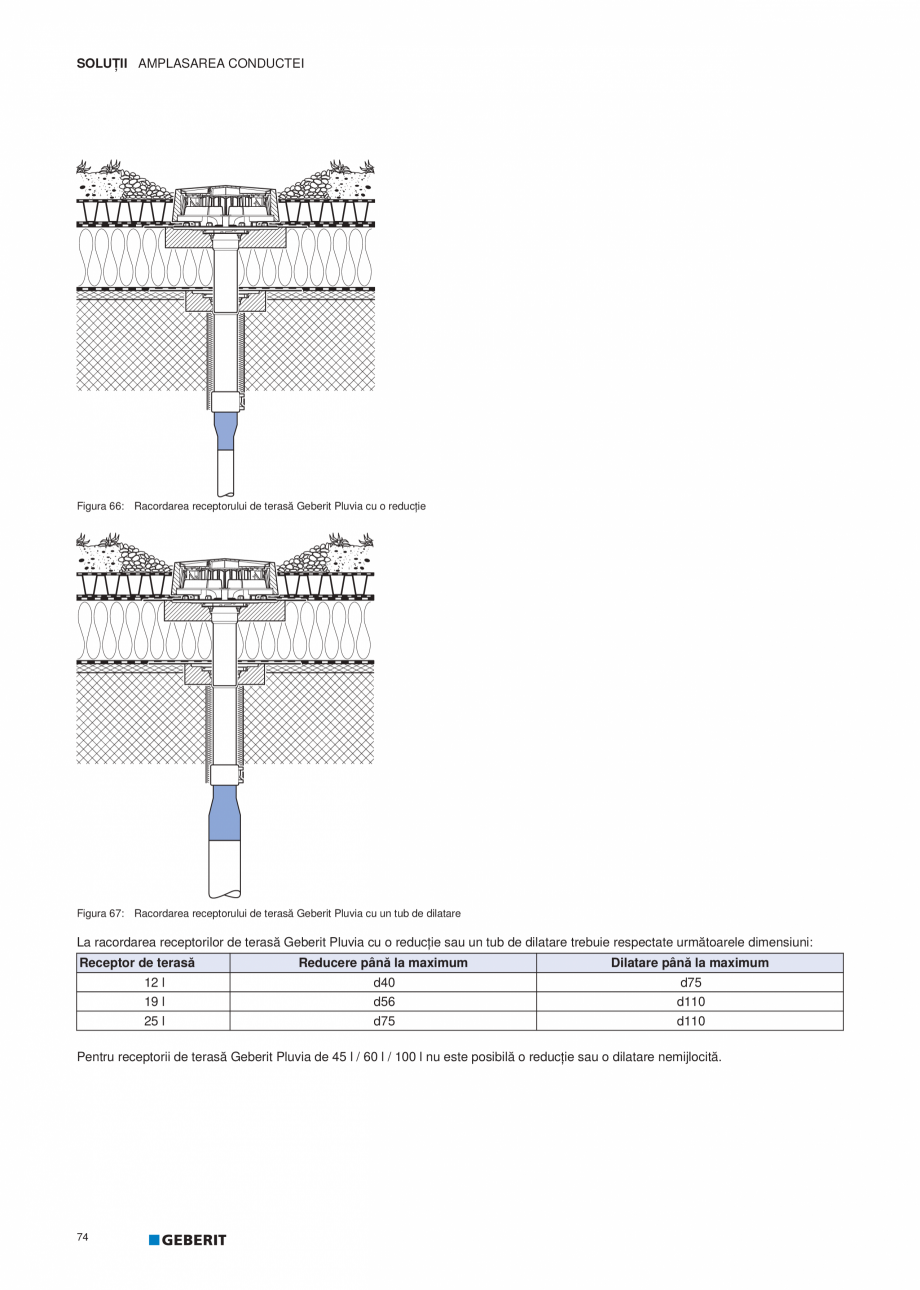

ceptorului de terasă Geberit Pluvia cu o reducţie Figura 67: Racordarea receptorului de terasă Geberit Pluvia cu un tub de dilatare La racordarea receptorilor de terasă Geberit Pluvia cu o reducţie sau un tub de dilatare trebuie respectate următoarele dimensiuni: Receptor de terasă Reducere până la maximum Dilatare până la maximum 12 l d40 d75 19 l d56 d110 25 l d75 d110 Pentru receptorii de terasă Geberit Pluvia de 45 l / 60 l / 100 l nu este posibilă o reducţie sau o dilatare nemijlocită. 74 SOLUŢII AMPLASAREA CONDUCTEI 2.7.3 Montarea reducţiilor în conductă La Geberit Pluvia pot fi utilizate atât reducţii centrice, cât şi excentrice. Figura 68: Reducţie excentrică şi centrică 1 2 Reducţie excentrică Reducţie centrică Pentru a obţine un debit optim al apei de ploaie, reducţiile ar trebui instalate după cum urmează: • Reducţii centrice la conductele verticale • Reducţii excentrice la conductele orizontale Figura 6

Pagina 80-Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana ceptorului de terasă Geberit Pluvia cu o...

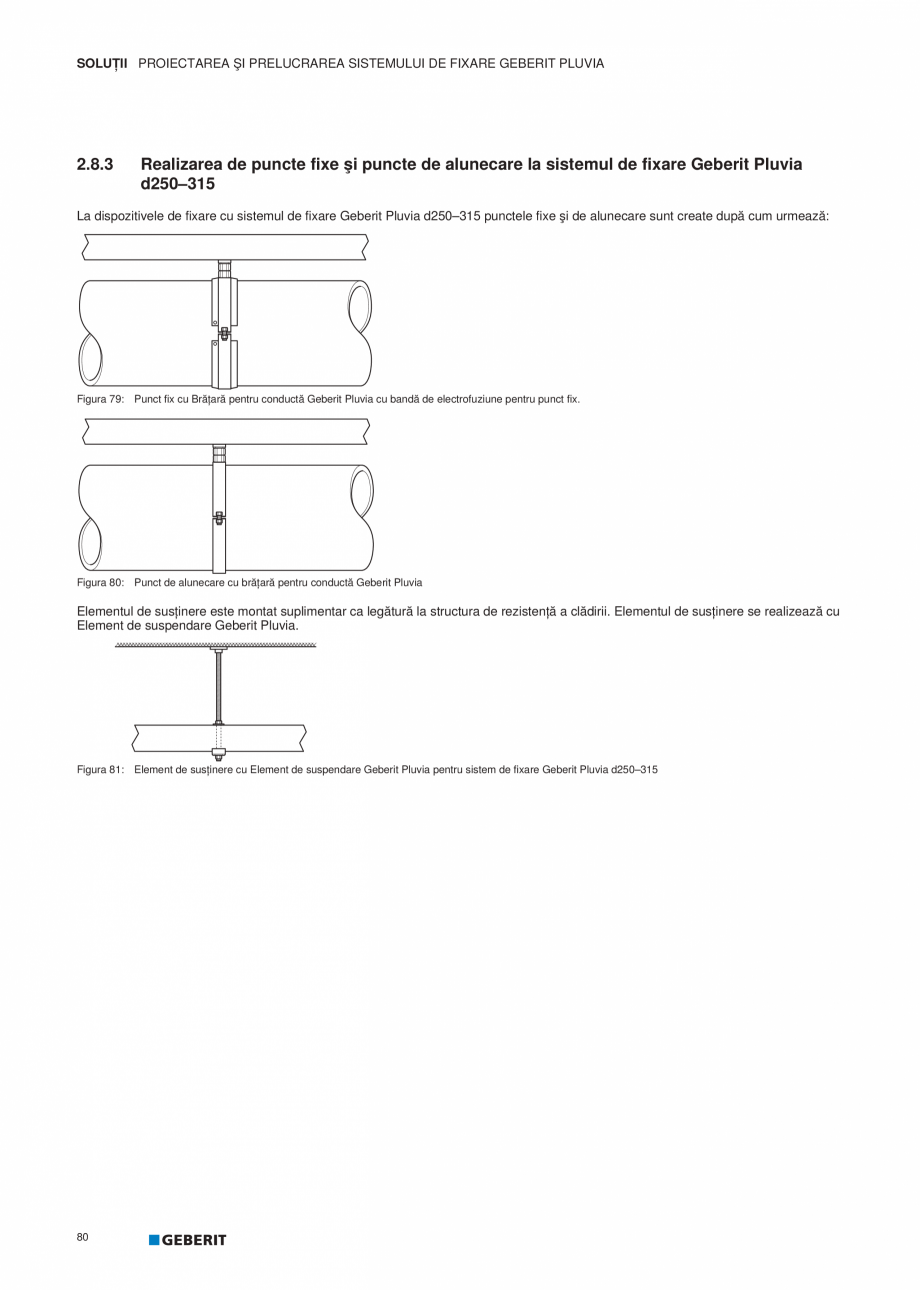

Pagina 81 - Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana 9: Reducţie centrică la...

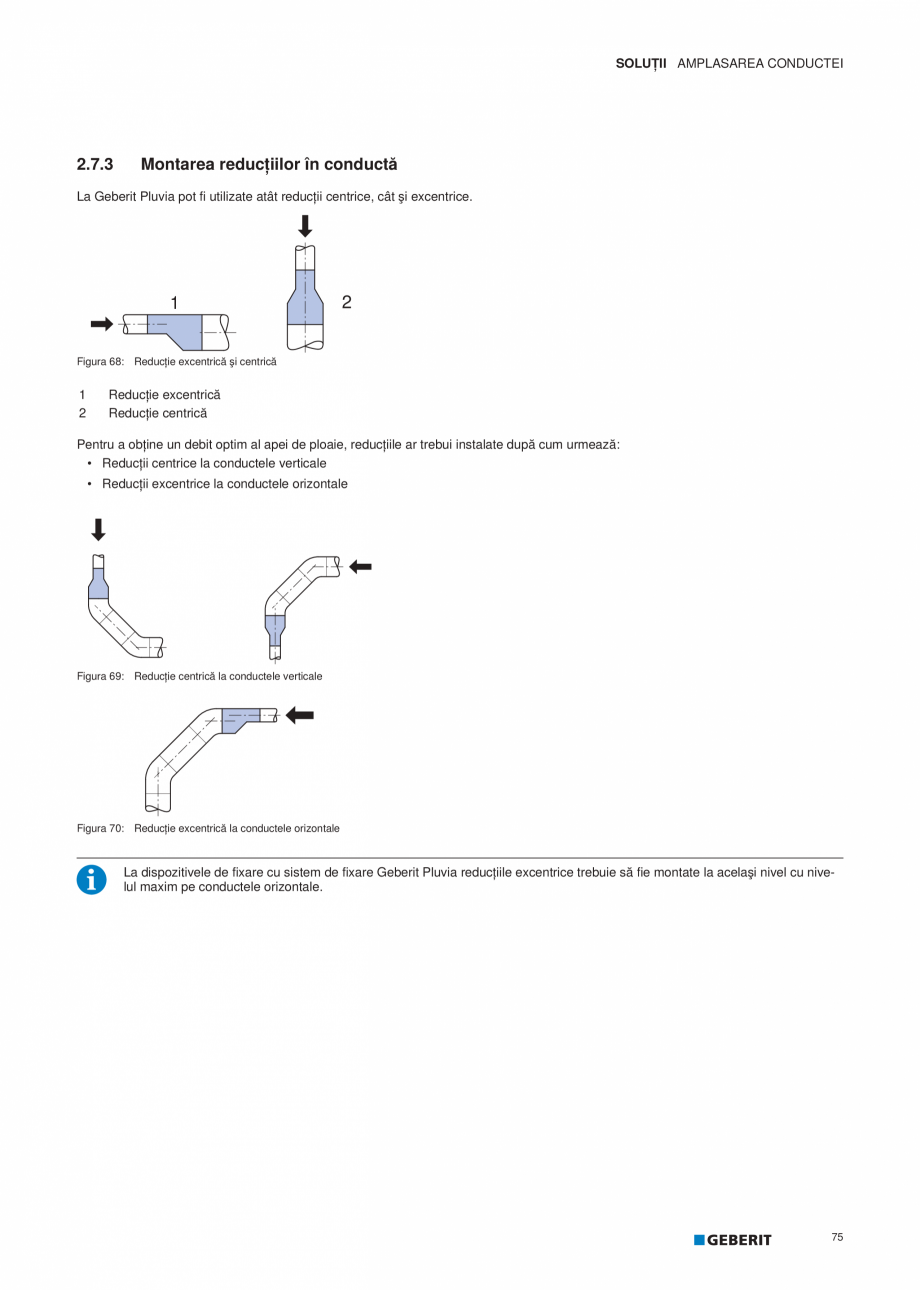

9: Reducţie centrică la conductele verticale Figura 70: Reducţie excentrică la conductele orizontale La dispozitivele de fixare cu sistem de fixare Geberit Pluvia reducţiile excentrice trebuie să fie montate la acelaşi nivel cu nivelul maxim pe conductele orizontale. 75 SOLUŢII AMPLASAREA CONDUCTEI 2.7.4 Trecerea la sistemul convenţional de drenaj al acoperișului Sistemul de drenaj al acoperişului Geberit Pluvia se opreşte într-un punct definit. Începând de la acest punct, sistemul de conducte se va dimensiona în mod convenţional. Ca bază pentru acesta se vor respecta prevederile locale cu privire la drenare. Acest punct este în acelaşi timp şi trecerea de la o instalaţie pluvială cu umplere completă (Geberit Pluvia) la o instalaţie pluvială cu umplere parţială (sistem convenţional de drenaj al acoperişului). Pentru aceasta este necesară o dilatare a sistemului de conducte. Dilatarea poate fi efectuată printr-o reducţie. După trecerea la umpler

Pagina 81-Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana 9: Reducţie centrică la conductele...

Pagina 82 - Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana ea parţială, cel puţin primii...

ea parţială, cel puţin primii 2 m din lungimea conductei trebuie executaţi ca secţiune de trecere. $ % Figura 71: Dilatarea printr-o reducţie A B Geberit Pluvia (umplere completă) Sistem convenţional de drenaj al acoperişului (umplere parţială) De asemenea este posibilă şi o dilatare printr-o ieşire într-o gură de vizitare, dacă conducta de aducţiune şi cea de evacuare se află faţă în faţă. $ % Figura 72: Dilatare prin evacuare printr-o gură de vizitare A B Geberit Pluvia (umplere completă) Sistem convenţional de drenaj al acoperişului (umplere parţială) Dacă adaptorul la sistemul de drenaj convenţional se găseşte după gura de vizitare, sistemul de conducte trebuie să fie închis în gura de vizitare. Sistemul de conducte racordate la receptorii de terasă Geberit Pluvia trebuie să fie continuu. Nu este permisă întreruperea acestuia (de ex. printr-o gură de vizitare). $ % Figura 73: Tubul de dilatare montat după o gură de vizitar

Pagina 82-Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana ea parţială, cel puţin primii 2 m din...

Pagina 83 - Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana e este permis

A
B

76

Geberit ...

e este permis A B 76 Geberit Pluvia (umplere completă) Sistem convenţional de drenaj al acoperişului (umplere parţială) SOLUŢII AMPLASAREA CONDUCTEI % $ Figura 74: Tub de dilatare până înainte de sistemul de canalizare A B Sistem de drenaj al acoperişului Geberit Pluvia Drenaj convenţional cu o lungime de cel puţin 2 m având rolul unei secţiuni de trecere înainte de sistemul de canalizare Dacă drenajul din sistemul de drenaj al acoperişului Geberit Pluvia se face într-un puţ pentru colectarea apelor, atunci racordul până la puţul pentru colectarea apelor trebuie executat astfel încât să nu se formeze gheaţă la evacuare. $ Figura 75: Geberit Pluvia până la colectarea apelor A Sistem de drenaj al acoperişului Geberit Pluvia Pentru dimensionarea sistemului de conducte la trecerea la un sistem de drenaj convenţional trebuie respectate normele şi directivele valabile în ţara respectivă. 77 SOLUŢII PROIECTAREA ŞI PRELUCRAREA SISTEMULUI D

Pagina 83-Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana e este permis

A
B

76

Geberit Pluvia...

Pagina 84 - Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana E FIXARE GEBERIT PLUVIA

2.8
...

E FIXARE GEBERIT PLUVIA 2.8 PROIECTAREA ŞI PRELUCRAREA SISTEMULUI DE FIXARE GEBERIT PLUVIA 2.8.1 Vedere de ansamblu Dilataţia sau contractarea determinate de diferenţele de temperatură în cazul Geberit HDPE sunt de 0,17 mm / m • K. Pentru sistemul de drenaj se aplică în zona climatică europeană o diferenţă de temperatură de maximum 50 K (-10 °C până la +40 °C). Dilataţia termică este controlată prin tipul dispozitivului de fixare. Diferenţiem între tipurile de fixare „instalare rigidă” şi „instalare prin alunecare”. Pozarea conductelor orizontale de apă pluvială se realizează fără pante. Instalare rigidă Forţele apărute, condiţionate de modificarea lungimii, trebuie interceptate prin puncte fixe. Punctul fix transmite forţele apărute asupra clădirii sau asupra barei suport pozată în paralel cu conducta. Tabelul 3: Comparaţie dintre sistemul de fixare Geberit Pluvia şi instalarea rigidă convenţională Punct fix Sistem de fixare

Pagina 84-Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana E FIXARE GEBERIT PLUVIA

2.8

PROIECTAREA...

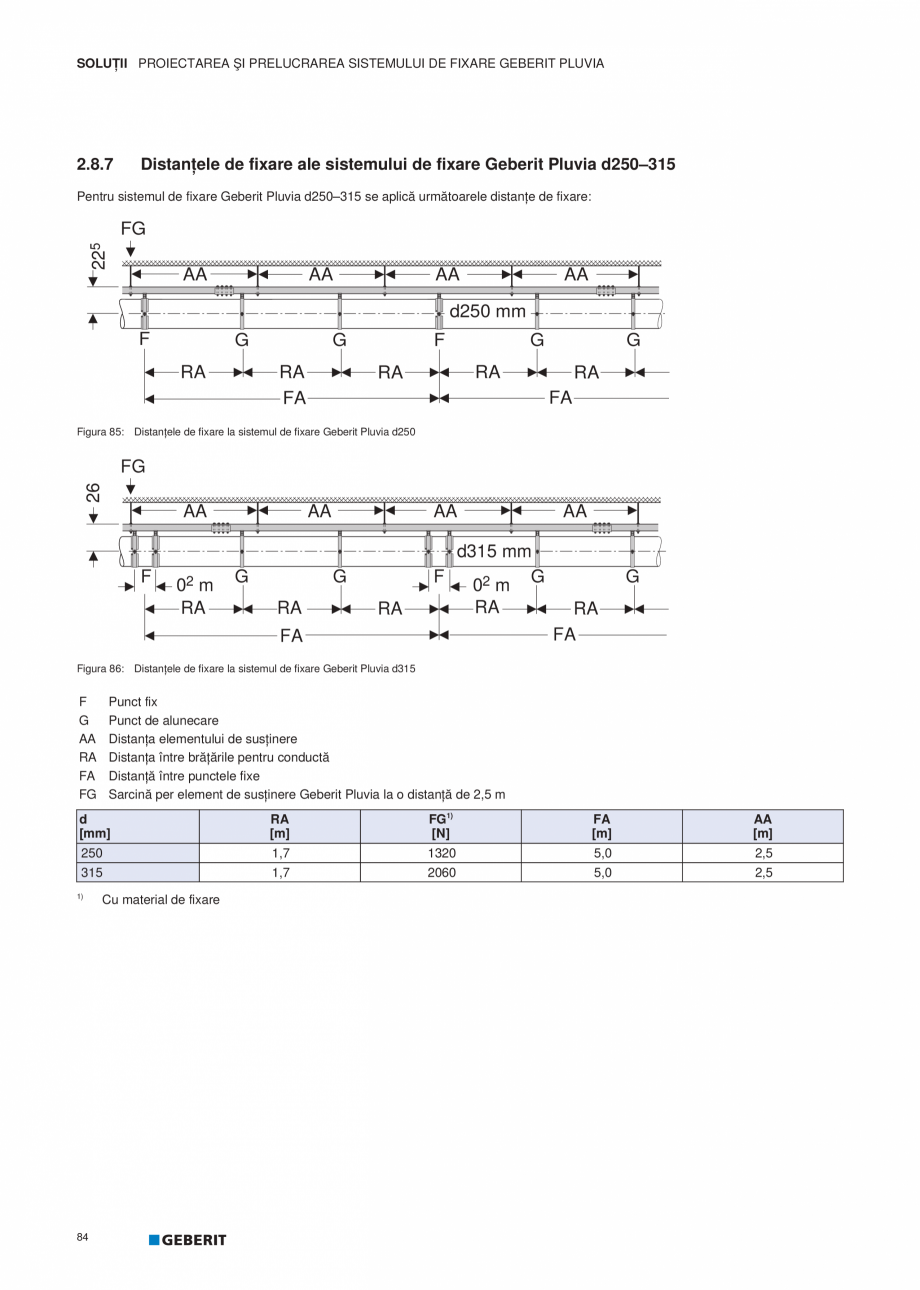

Pagina 85 - Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana Geberit Pluvia

Instalarea...

Geberit Pluvia Instalarea rigidă convenţională (nu se recomandă de către Geberit) Pentru conducte orizontale Pentru conducte orizontale şi verticale Brăţară pentru conductă cu bandă de electrofuziune Brăţară pentru conductă cu bandă de electrofuziune Brăţară pentru conductă cu mufe de electrofuziune Punct de alunecare Element de susţinere + 78 Brăţară de alunecare SOLUŢII PROIECTAREA ŞI PRELUCRAREA SISTEMULUI DE FIXARE GEBERIT PLUVIA Sistem de fixare Geberit Pluvia Instalarea rigidă convenţională (nu se recomandă de către Geberit) Brăţară de alunecare 2/2 2.8.2 Realizarea de puncte fixe şi puncte de alunecare la sistemul de fixare Geberit Pluvia d40–200 La dispozitivele de fixare cu sistemul de fixare Geberit Pluvia d40–200 punctele fixe şi de alunecare sunt create după cum urmează: Figura 76: Punct fix cu Brăţară pentru conductă Geberit Pluvia cu bandă de electrofuziune pentru punct fix Figura 77: Punct de alunecare cu

Pagina 85-Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana Geberit Pluvia

Instalarea rigidă...

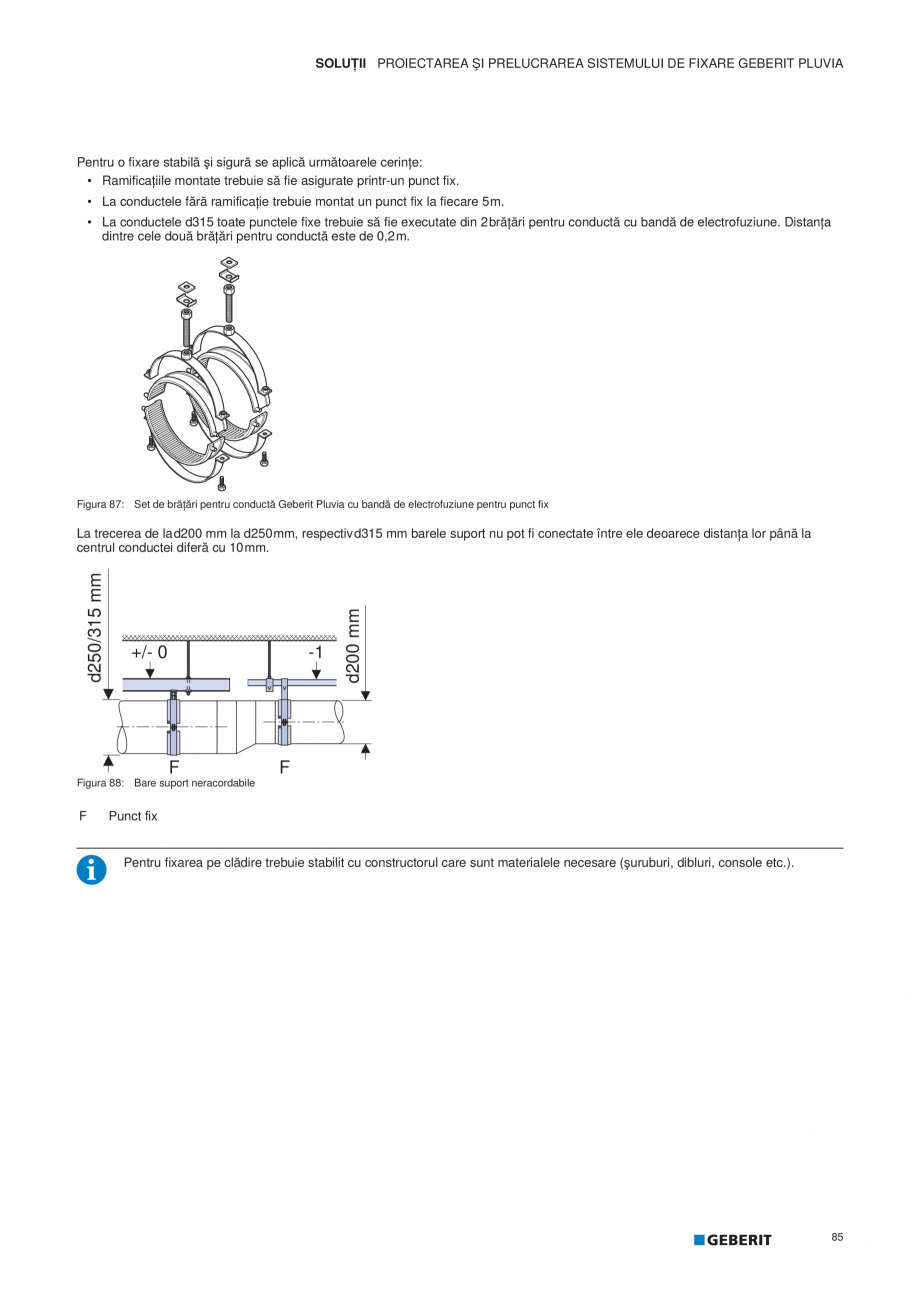

Pagina 86 - Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana brăţară pentru conductă...

brăţară pentru conductă Geberit Pluvia Elementul de susţinere este montat suplimentar ca legătură la structura de rezistenţă a clădirii. Elementul de susţinere se realizează cu Element de suspendare Geberit Pluvia. Figura 78: Element de susţinere cu Element de suspendare Geberit Pluvia pentru sistem de fixare Geberit Pluvia d40–200 79 SOLUŢII PROIECTAREA ŞI PRELUCRAREA SISTEMULUI DE FIXARE GEBERIT PLUVIA 2.8.3 Realizarea de puncte fixe şi puncte de alunecare la sistemul de fixare Geberit Pluvia d250–315 La dispozitivele de fixare cu sistemul de fixare Geberit Pluvia d250–315 punctele fixe şi de alunecare sunt create după cum urmează: Figura 79: Punct fix cu Brăţară pentru conductă Geberit Pluvia cu bandă de electrofuziune pentru punct fix. Figura 80: Punct de alunecare cu brăţară pentru conductă Geberit Pluvia Elementul de susţinere este montat suplimentar ca legătură la structura de rezistenţă a clădirii. Elementul de susţinere se r

Pagina 86-Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana brăţară pentru conductă Geberit Pluvia
...

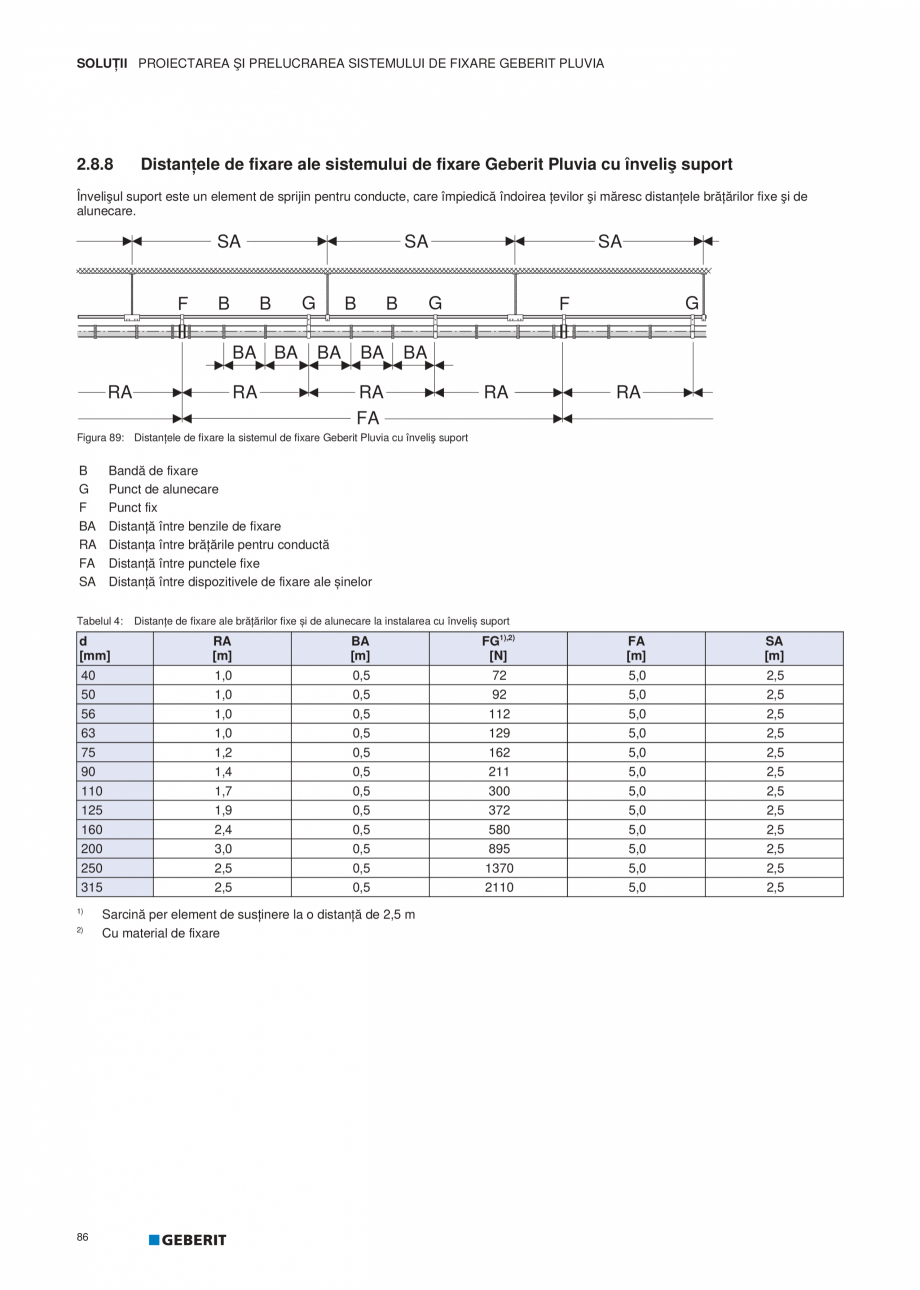

Pagina 87 - Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana ealizează cu
Element de...

ealizează cu Element de suspendare Geberit Pluvia. Figura 81: Element de susţinere cu Element de suspendare Geberit Pluvia pentru sistem de fixare Geberit Pluvia d250–315 80 SOLUŢII PROIECTAREA ŞI PRELUCRAREA SISTEMULUI DE FIXARE GEBERIT PLUVIA 2.8.4 Proiectarea punctelor fixe şi de alunecare la instalarea rigidă cu sistemul de fixare Geberit Pluvia La proiectarea şi instalarea punctelor fixe şi de alunecare trebuie respectate anumite distanţe şi trebuie amplasate puncte fixe. Poziţionarea punctelor fixe: • la începutul şi la finalul fiecărei secţiuni de conducte • la fiecare schimbare de direcţie a conductei • la fiecare ramificaţie (pe fiecare conductă principală şi conductă ramificată) • la fiecare reducţie pe partea cu dimensiunea mai mare a conductei • pe secţiunile de conductă drepte după fiecare 5 m $ $ $ $$ P $ )* $ ) ) )* * 5$ * 5$ * 5$ * 5$ )$ P $ ) 5$ * ) ) Figura 82: Distanţele de fixare la sistemul de f

Pagina 87-Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana ealizează cu
Element de suspendare Geberit ...

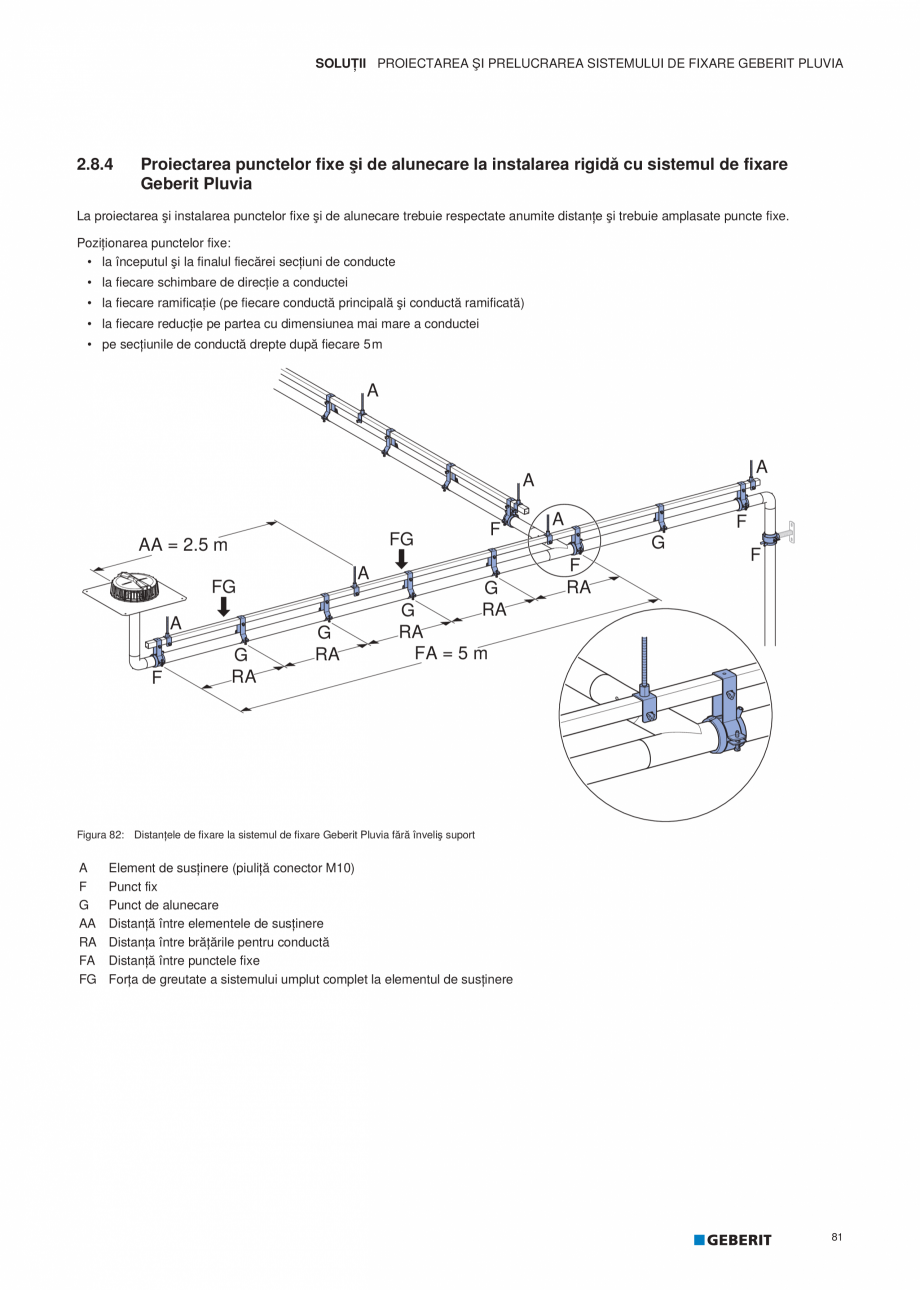

Pagina 88 - Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana ixare Geberit Pluvia fără...

ixare Geberit Pluvia fără înveliş suport A F G AA RA FA FG Element de susţinere (piuliţă conector M10) Punct fix Punct de alunecare Distanţă între elementele de susţinere Distanţa între brăţările pentru conductă Distanţă între punctele fixe Forţa de greutate a sistemului umplut complet la elementul de susţinere 81 SOLUŢII PROIECTAREA ŞI PRELUCRAREA SISTEMULUI DE FIXARE GEBERIT PLUVIA 2.8.5 Distanţe de fixare la întreruperea barei suport Geberit Pluvia Distanţa maximă între brăţările pentru conductă la întreruperea barei suport depinde de dimensiunea conductei. 5$ ) ) Figura 83: Distanţa între brăţările pentru conductă la fiecare întrerupere a barei suport Geberit Pluvia RA Distanţa între brăţările pentru conductă F Punct fix Dimensiunea conductei d [mm] 82 Distanţa maximă între brăţările pentru conductă RA [m] ≤ d75 0,8 d90–d200 10 x d d250–d315 1,7 SOLUŢII PROIECTAREA ŞI PRELUCRAREA SISTEMULUI DE FIXA

Pagina 88-Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana ixare Geberit Pluvia fără înveliş suport...

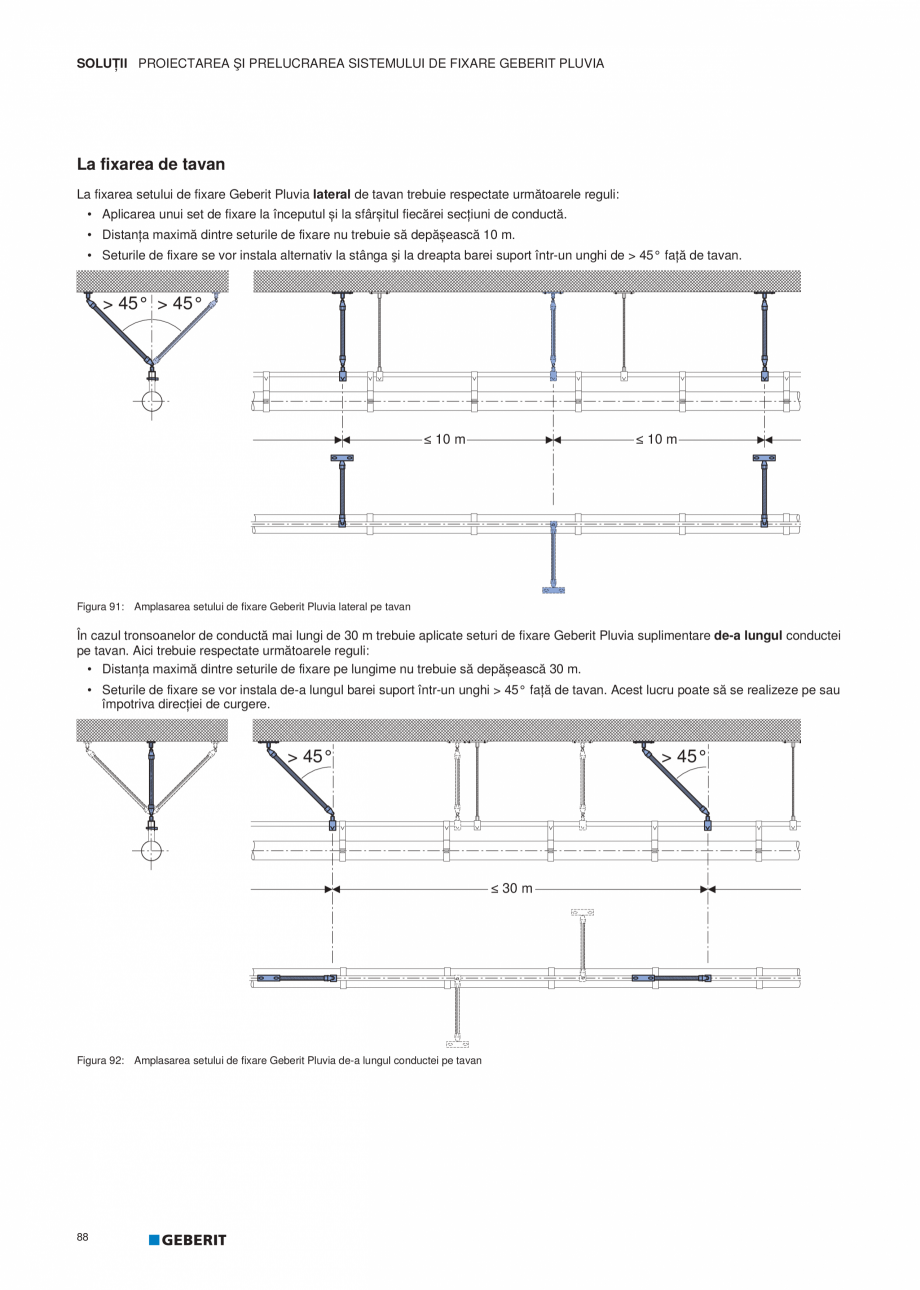

Pagina 89 - Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana RE GEBERIT PLUVIA

2.8.6
...

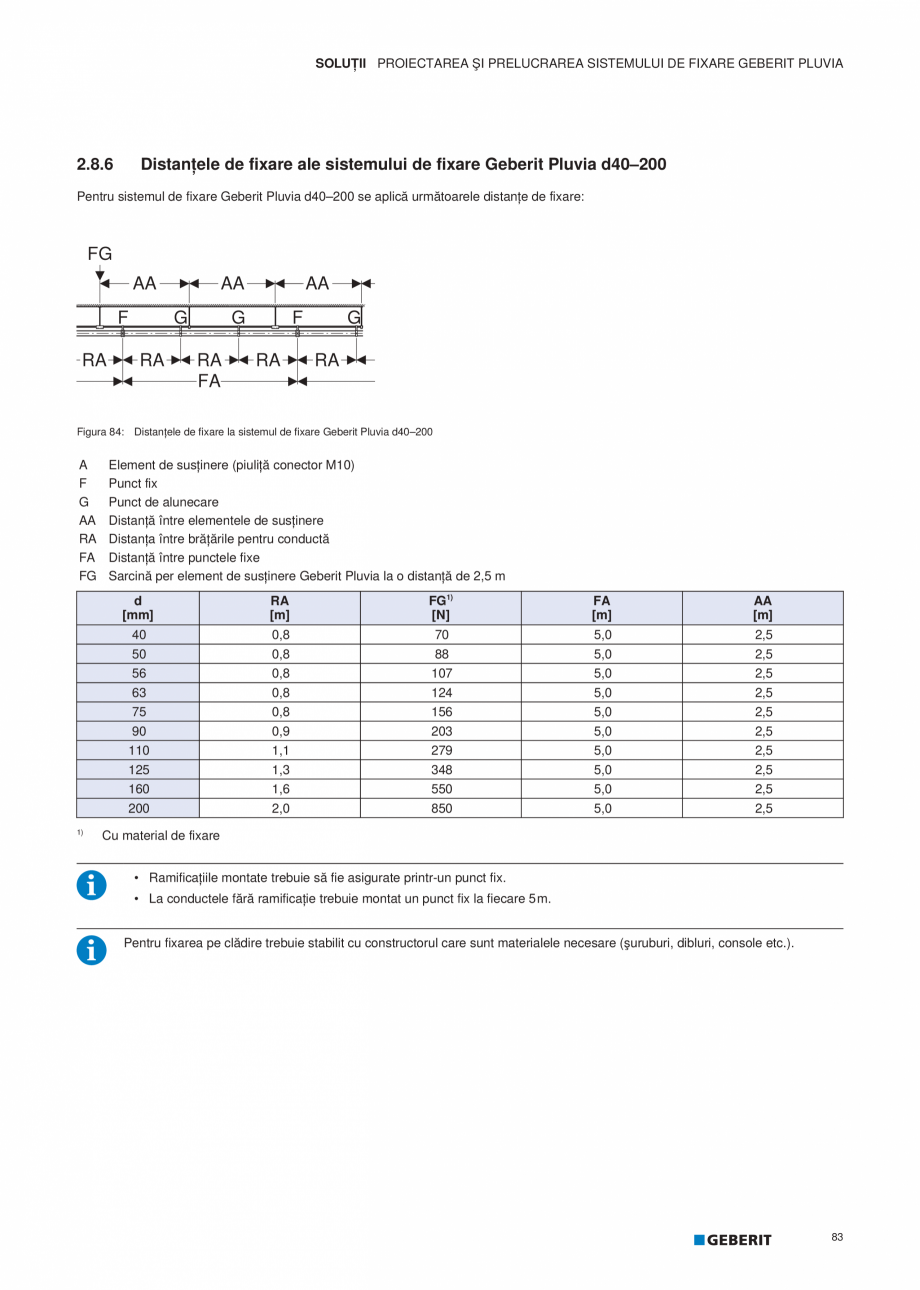

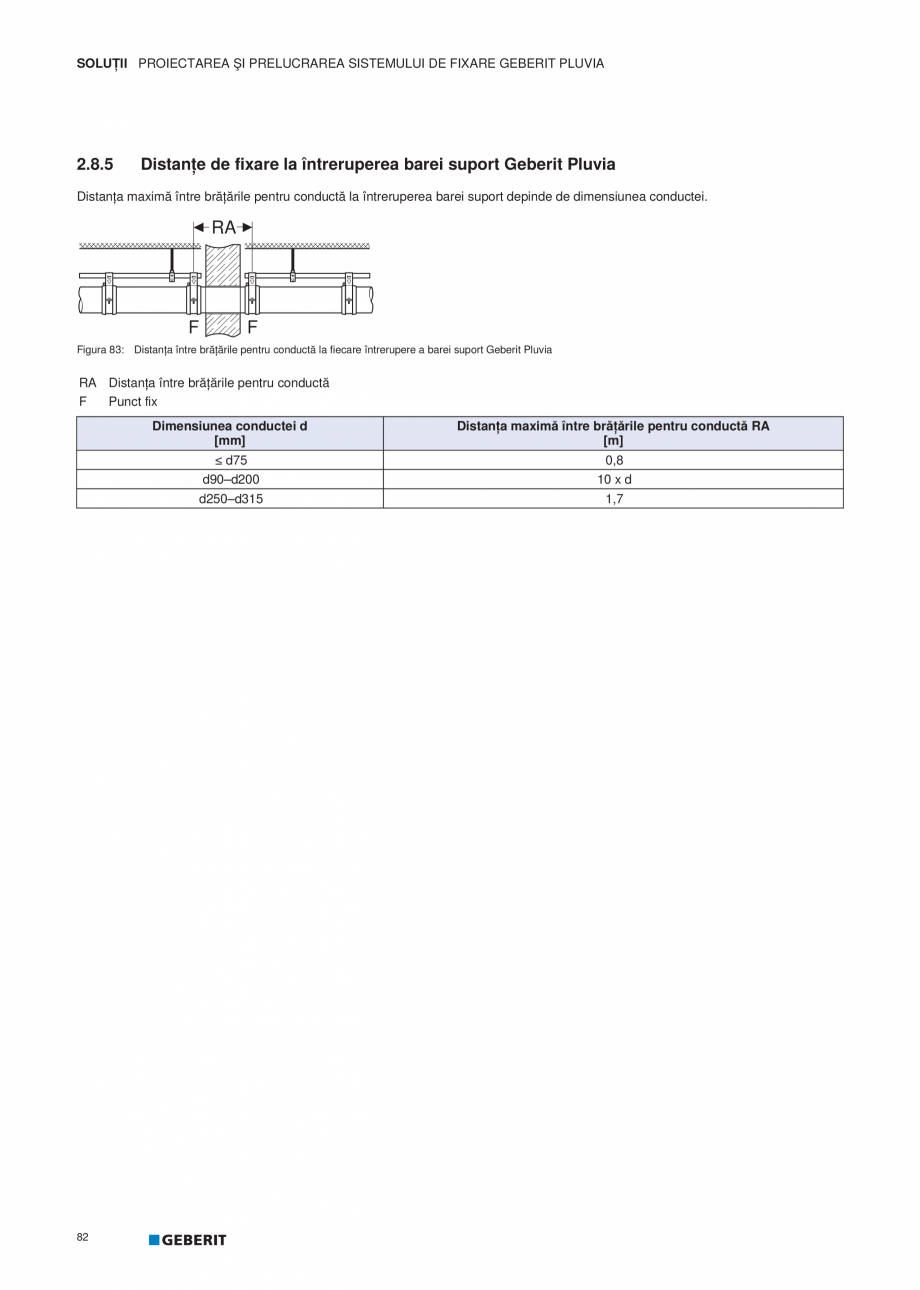

RE GEBERIT PLUVIA 2.8.6 Distanţele de fixare ale sistemului de fixare Geberit Pluvia d40–200 Pentru sistemul de fixare Geberit Pluvia d40–200 se aplică următoarele distanţe de fixare: )* $$ ) 5$ $$ * 5$ $$ * 5$ )$ ) 5$ * 5$ Figura 84: Distanţele de fixare la sistemul de fixare Geberit Pluvia d40–200 A F G AA RA FA FG 1) Element de susţinere (piuliţă conector M10) Punct fix Punct de alunecare Distanţă între elementele de susţinere Distanţa între brăţările pentru conductă Distanţă între punctele fixe Sarcină per element de susţinere Geberit Pluvia la o distanţă de 2,5 m d [mm] RA [m] FG1) [N] FA [m] AA [m] 40 0,8 70 5,0 2,5 50 0,8 88 5,0 2,5 56 0,8 107 5,0 2,5 63 0,8 124 5,0 2,5 75 0,8 156 5,0 2,5 90 0,9 203 5,0 2,5 110 1,1 279 5,0 2,5 125 1,3 348 5,0 2,5 160 1,6 550 5,0 2,5 200 2,0 850 5,0 2,5 Cu material de fixare • Ramificaţiile montate trebuie să fie asigurate printr-un punct fix

Pagina 89-Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana RE GEBERIT PLUVIA

2.8.6

Distanţele de...

Pagina 90 - Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana .
• La conductele fără...

. • La conductele fără ramificaţie trebuie montat un punct fix la fiecare 5 m. Pentru fixarea pe clădire trebuie stabilit cu constructorul care sunt materialele necesare (şuruburi, dibluri, console etc.). 83 SOLUŢII PROIECTAREA ŞI PRELUCRAREA SISTEMULUI DE FIXARE GEBERIT PLUVIA 2.8.7 Distanţele de fixare ale sistemului de fixare Geberit Pluvia d250–315 Pentru sistemul de fixare Geberit Pluvia d250–315 se aplică următoarele distanţe de fixare: )* $$ ) $$ * 5$ $$ * 5$ )$ ) $$ GPP * 5$ 5$ * )$ 5$ Figura 85: Distanţele de fixare la sistemul de fixare Geberit Pluvia d250 )* $$ ) P 5$ $$ $$ * * 5$ )$ 5$ $$ GPP ) P * 5$ * 5$ )$ Figura 86: Distanţele de fixare la sistemul de fixare Geberit Pluvia d315 F G AA RA FA FG Punct fix Punct de alunecare Distanţa elementului de susţinere Distanţa între brăţările pentru conductă Distanţă între punctele fixe Sarcină per element de susţinere Geberit Pluvia la o distan�

Pagina 90-Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana .
• La conductele fără ramificaţie...

Pagina 91 - Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana �ă de 2,5 m

d
[mm]

RA
[m]
...

�ă de 2,5 m d [mm] RA [m] FG1) [N] FA [m] AA [m] 250 1,7 1320 5,0 2,5 315 1,7 2060 5,0 2,5 1) 84 Cu material de fixare SOLUŢII PROIECTAREA ŞI PRELUCRAREA SISTEMULUI DE FIXARE GEBERIT PLUVIA Pentru o fixare stabilă şi sigură se aplică următoarele cerinţe: • Ramificaţiile montate trebuie să fie asigurate printr-un punct fix. • La conductele fără ramificaţie trebuie montat un punct fix la fiecare 5 m. • La conductele d315 toate punctele fixe trebuie să fie executate din 2 brăţări pentru conductă cu bandă de electrofuziune. Distanţa dintre cele două brăţări pentru conductă este de 0,2 m. Figura 87: Set de brăţări pentru conductă Geberit Pluvia cu bandă de electrofuziune pentru punct fix ) Figura 88: Bare suport neracordabile F GPP GPP La trecerea de la d200 mm la d250 mm, respectiv d315 mm barele suport nu pot fi conectate între ele deoarece distanţa lor până la centrul conductei diferă cu 10 mm.

Pagina 91-Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana �ă de 2,5 m

d
[mm]

RA
[m]

FG1)
[N]

FA...

Pagina 92 - Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana )

Punct fix

Pentru fixarea pe ...

) Punct fix Pentru fixarea pe clădire trebuie stabilit cu constructorul care sunt materialele necesare (şuruburi, dibluri, console etc.). 85 SOLUŢII PROIECTAREA ŞI PRELUCRAREA SISTEMULUI DE FIXARE GEBERIT PLUVIA 2.8.8 Distanţele de fixare ale sistemului de fixare Geberit Pluvia cu înveliş suport Învelişul suport este un element de sprijin pentru conducte, care împiedică îndoirea ţevilor şi măresc distanţele brăţărilor fixe şi de alunecare. 6$ ) % 6$ % %$ %$ 5$ 5$ * % %$ * % %$ 6$ * ) %$ 5$ )$ 5$ 5$ Figura 89: Distanţele de fixare la sistemul de fixare Geberit Pluvia cu înveliş suport B G F BA RA FA SA Bandă de fixare Punct de alunecare Punct fix Distanţă între benzile de fixare Distanţa între brăţările pentru conductă Distanţă între punctele fixe Distanţă între dispozitivele de fixare ale șinelor Tabelul 4: Distanţe de fixare ale brăţărilor fixe și de alunecare la instalarea cu înveliș suport d [mm] RA [m] BA

Pagina 92-Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana )

Punct fix

Pentru fixarea pe clădire...

Pagina 93 - Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana
[m]

FG1),2)
[N]

FA
[m]

SA...

[m] FG1),2) [N] FA [m] SA [m] 40 1,0 0,5 72 5,0 2,5 50 1,0 0,5 92 5,0 2,5 56 1,0 0,5 112 5,0 2,5 63 1,0 0,5 129 5,0 2,5 75 1,2 0,5 162 5,0 2,5 90 1,4 0,5 211 5,0 2,5 110 1,7 0,5 300 5,0 2,5 125 1,9 0,5 372 5,0 2,5 160 2,4 0,5 580 5,0 2,5 200 3,0 0,5 895 5,0 2,5 250 2,5 0,5 1370 5,0 2,5 315 2,5 0,5 2110 5,0 2,5 1) 2) 86 Sarcină per element de susţinere la o distanţă de 2,5 m Cu material de fixare SOLUŢII PROIECTAREA ŞI PRELUCRAREA SISTEMULUI DE FIXARE GEBERIT PLUVIA 2.8.9 Fixări la sistemul de fixare Geberit Pluvia Seturile de fixare Geberit Pluvia servesc la fixarea suplimentară a sistemului de fixare Geberit Pluvia. Acestea se montează pentru a evita vibrarea sistemului de fixare pe direcţie transversală și longitudinală. Seturile de fixare Geberit Pluvia se montează când se aplică următoarele condiții necesare: Dimensiunea conductei [mm] Element de suspendare al barei suport L [cm]

Pagina 93-Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana
[m]

FG1),2)
[N]

FA
[m]

SA
[m]

40

1,0

...

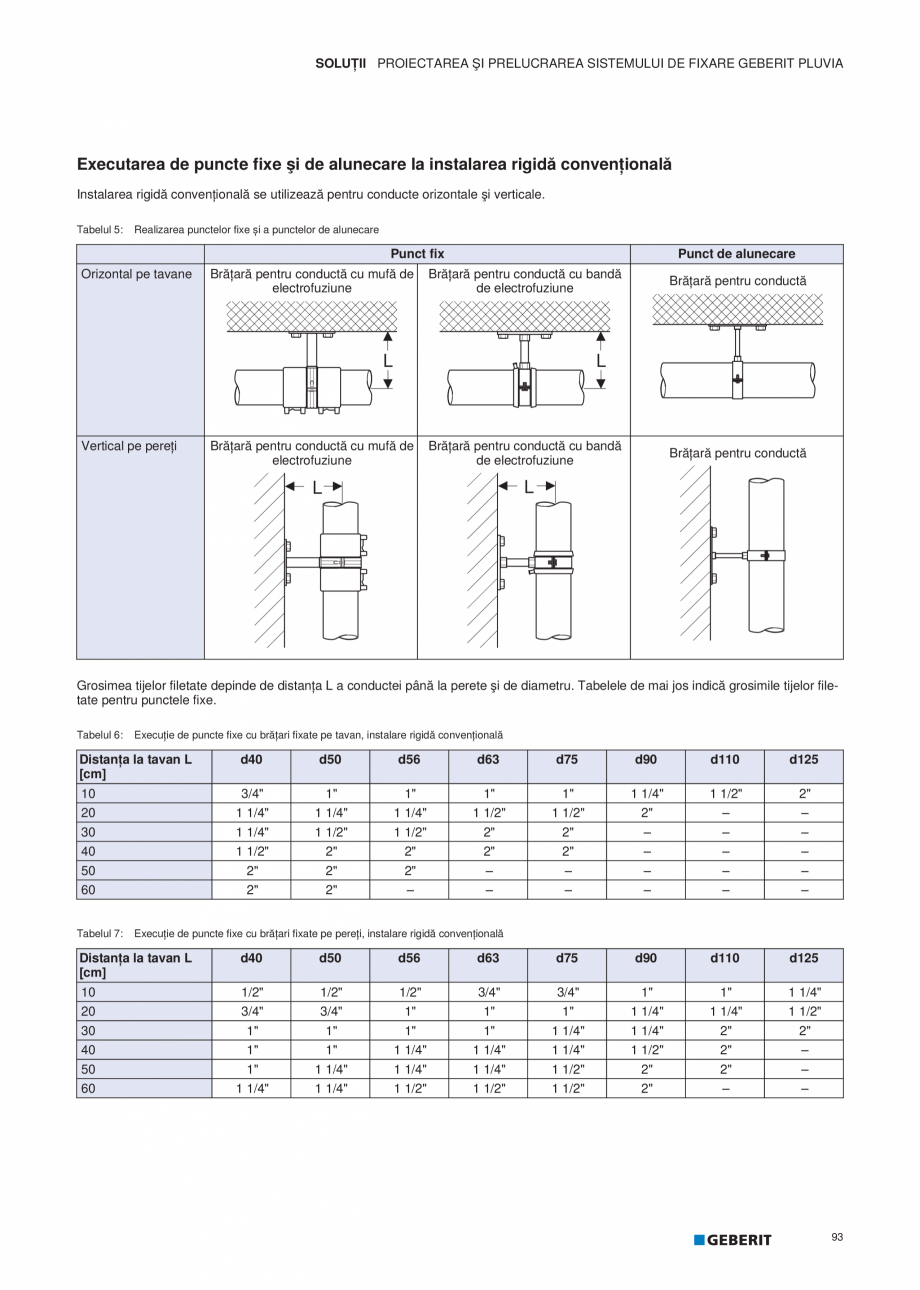

Pagina 94 - Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana
d90‒d125

> 60

d160‒d315

...

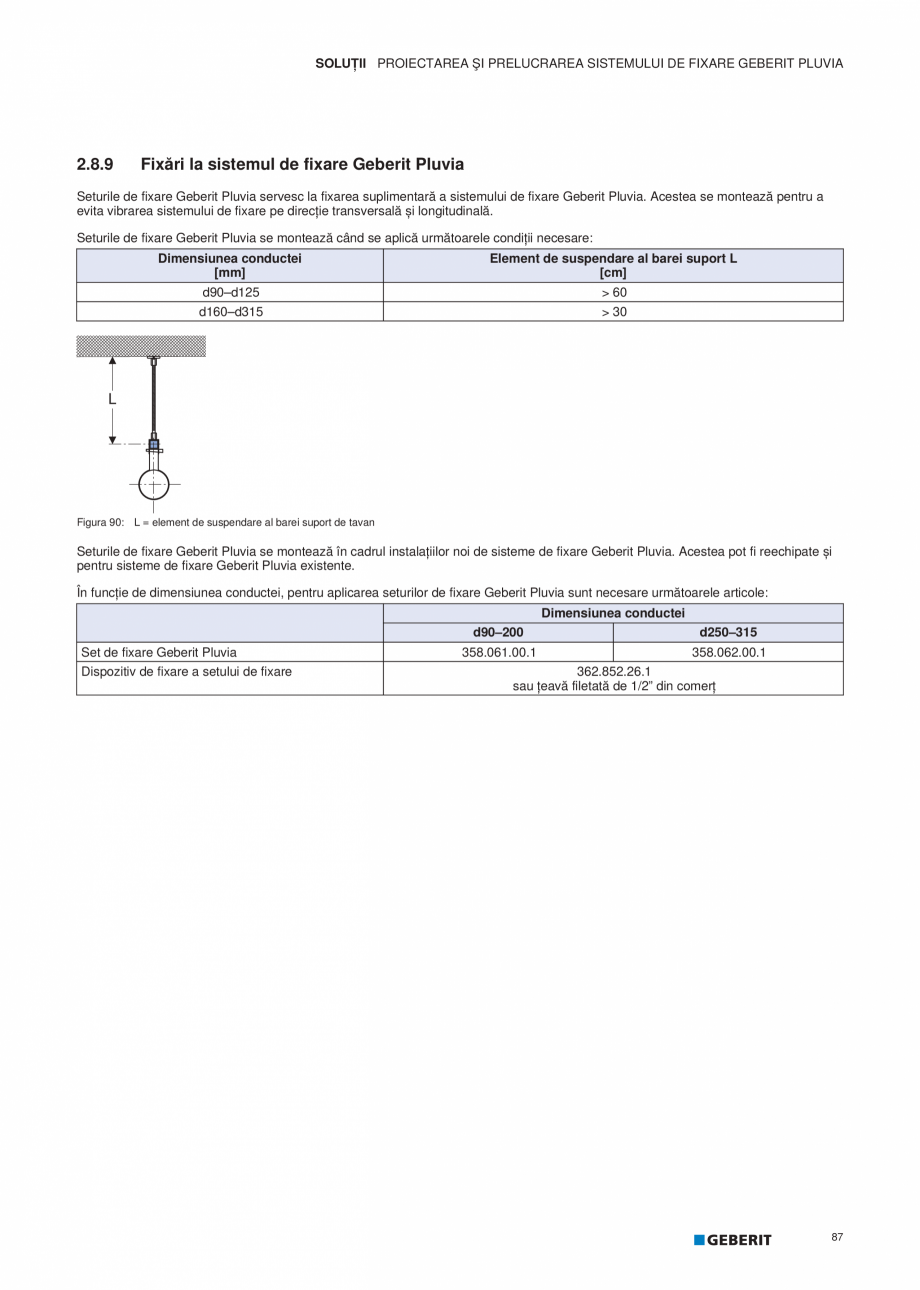

d90‒d125 > 60 d160‒d315 > 30 / Figura 90: L = element de suspendare al barei suport de tavan Seturile de fixare Geberit Pluvia se montează în cadrul instalaţiilor noi de sisteme de fixare Geberit Pluvia. Acestea pot fi reechipate și pentru sisteme de fixare Geberit Pluvia existente. În funcție de dimensiunea conductei, pentru aplicarea seturilor de fixare Geberit Pluvia sunt necesare următoarele articole: Dimensiunea conductei Set de fixare Geberit Pluvia Dispozitiv de fixare a setului de fixare d90–200 d250–315 358.061.00.1 358.062.00.1 362.852.26.1 sau ţeavă filetată de 1/2” din comerţ 87 SOLUŢII PROIECTAREA ŞI PRELUCRAREA SISTEMULUI DE FIXARE GEBERIT PLUVIA La fixarea de tavan La fixarea setului de fixare Geberit Pluvia lateral de tavan trebuie respectate următoarele reguli: • Aplicarea unui set de fixare la începutul și la sfârșitul fiecărei secţiuni de conductă. • Distanţa maximă dintre seturile de fixare nu trebuie să depășe

Pagina 94-Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana
d90‒d125

> 60

d160‒d315

> 30

/
...

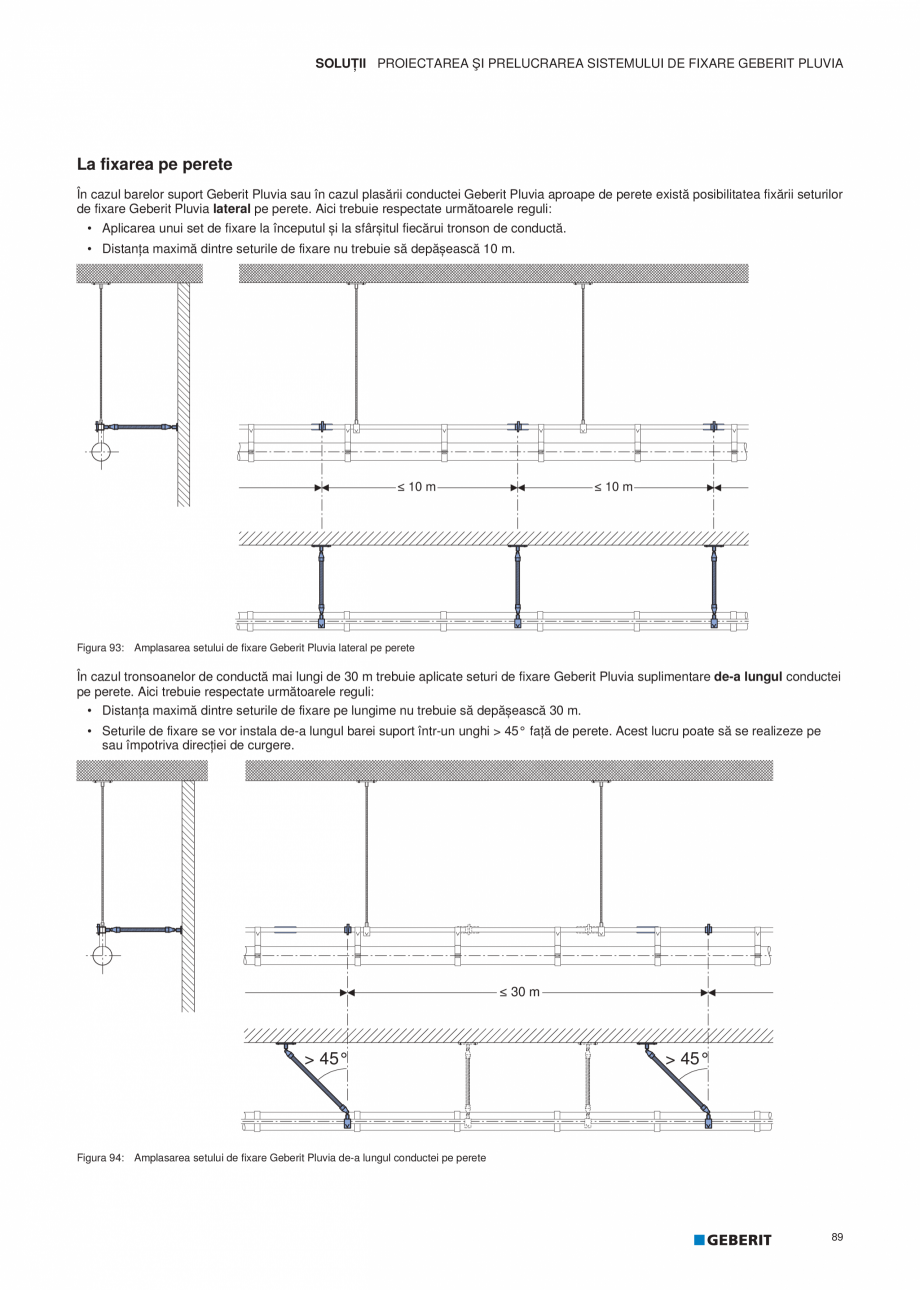

Pagina 95 - Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana ască 10 m.
• Seturile de...

ască 10 m. • Seturile de fixare se vor instala alternativ la stânga şi la dreapta barei suport într-un unghi de > 45° faţă de tavan. ! ! P P Figura 91: Amplasarea setului de fixare Geberit Pluvia lateral pe tavan În cazul tronsoanelor de conductă mai lungi de 30 m trebuie aplicate seturi de fixare Geberit Pluvia suplimentare de-a lungul conductei pe tavan. Aici trebuie respectate următoarele reguli: • Distanţa maximă dintre seturile de fixare pe lungime nu trebuie să depășească 30 m. • Seturile de fixare se vor instala de-a lungul barei suport într-un unghi > 45° faţă de tavan. Acest lucru poate să se realizeze pe sau împotriva direcţiei de curgere. ! ! P Figura 92: Amplasarea setului de fixare Geberit Pluvia de-a lungul conductei pe tavan 88 SOLUŢII PROIECTAREA ŞI PRELUCRAREA SISTEMULUI DE FIXARE GEBERIT PLUVIA La fixarea pe perete În cazul barelor suport Geberit Pluvia sau în cazul plasării conductei

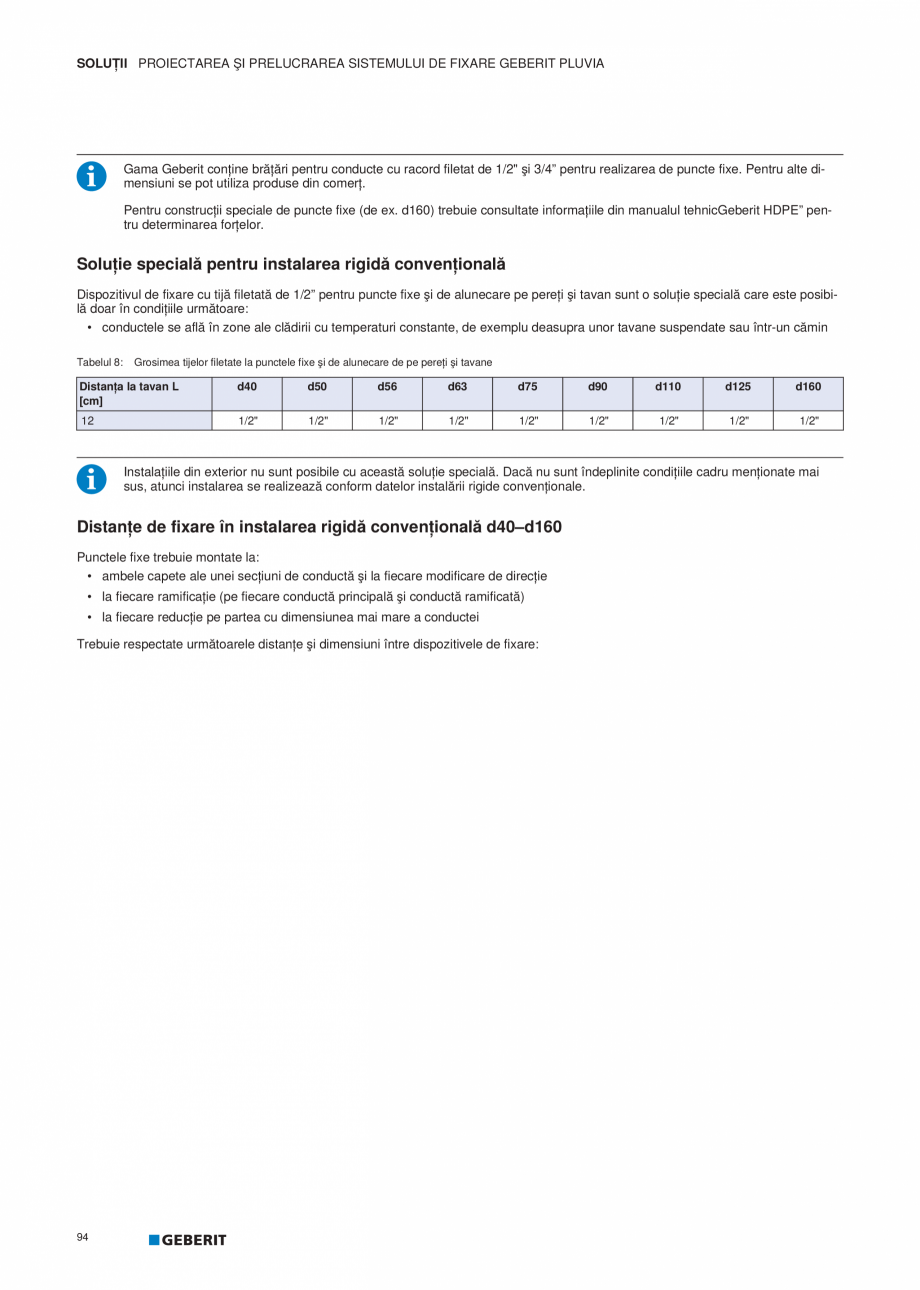

Pagina 95-Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana ască 10 m.
• Seturile de fixare se vor...

Pagina 96 - Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana Geberit Pluvia aproape de...

Geberit Pluvia aproape de perete există posibilitatea fixării seturilor de fixare Geberit Pluvia lateral pe perete. Aici trebuie respectate următoarele reguli: • Aplicarea unui set de fixare la începutul și la sfârșitul fiecărui tronson de conductă. • Distanţa maximă dintre seturile de fixare nu trebuie să depășească 10 m. P P Figura 93: Amplasarea setului de fixare Geberit Pluvia lateral pe perete În cazul tronsoanelor de conductă mai lungi de 30 m trebuie aplicate seturi de fixare Geberit Pluvia suplimentare de-a lungul conductei pe perete. Aici trebuie respectate următoarele reguli: • Distanţa maximă dintre seturile de fixare pe lungime nu trebuie să depășească 30 m. • Seturile de fixare se vor instala de-a lungul barei suport într-un unghi > 45° faţă de perete. Acest lucru poate să se realizeze pe sau împotriva direcţiei de curgere. P ! ! Figura 94: Amplasarea setului de fixare Geberit Pluvia de-a lungul co

Pagina 96-Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana Geberit Pluvia aproape de perete există...

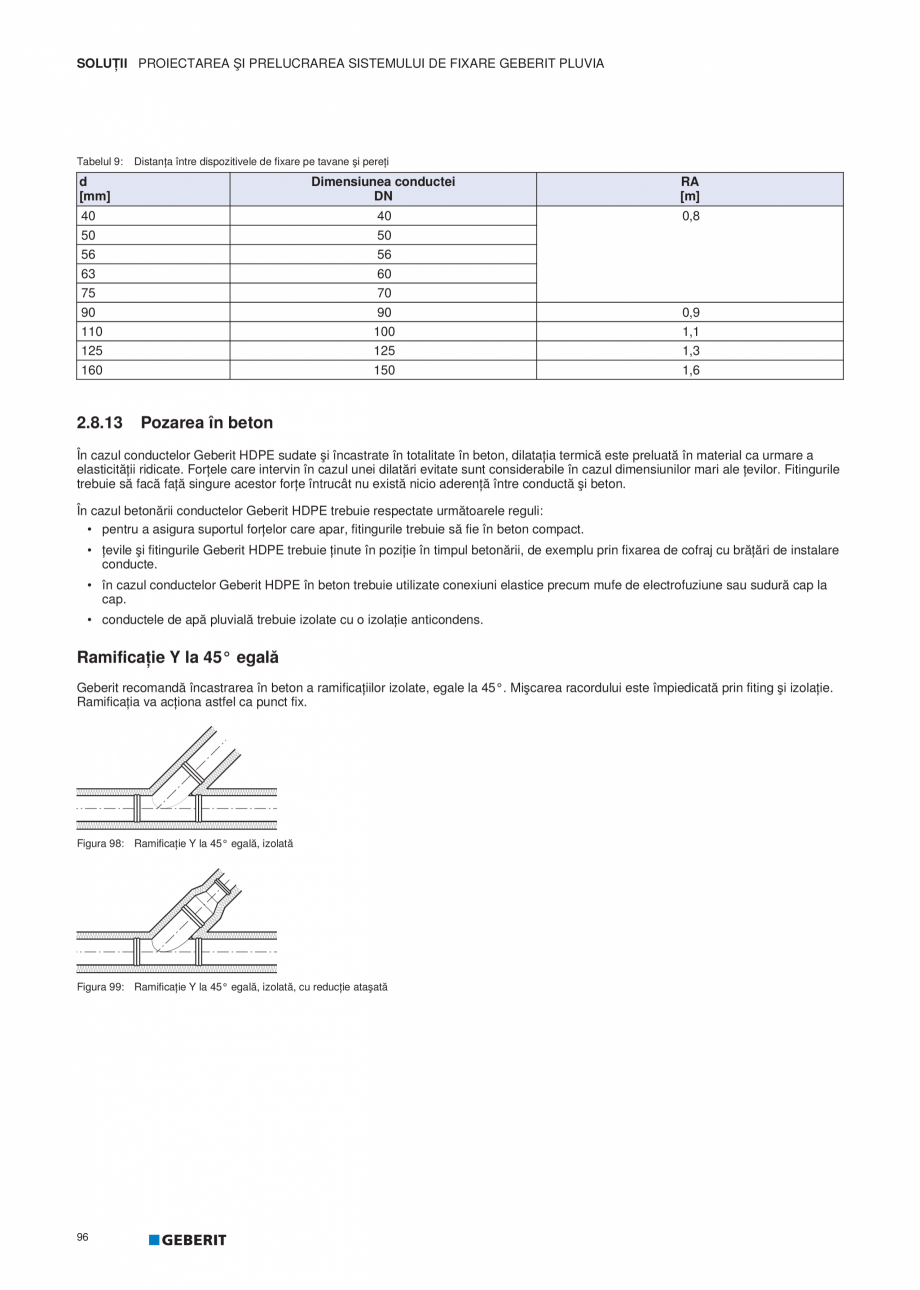

Pagina 97 - Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana nductei pe perete

89

SOLUŢII...

nductei pe perete 89 SOLUŢII PROIECTAREA ŞI PRELUCRAREA SISTEMULUI DE FIXARE GEBERIT PLUVIA Stabilirea distanţelor şi a numărului de suporţi de fixare Seturile de fixare Geberit Pluvia pot fi fixate atât pe tavan, cât şi pe perete. Numărul şi poziţionarea seturilor de fixare Geberit Pluvia într-un sistem de conducte pot fi stabilite cu software-ul de proiectare Geberit ProPlanner. Exemple pentru utilizarea de suporturi de fixare pe racorduri Geberit Pluvia: P P P P P P P P P P P P P P P P P Figura 95: Exemple pentru aplicarea de suporturi de fixare Geberit Pluvia pe racorduri P P P P P 90 P P P SOLUŢII PROIECTAREA ŞI PRELUCRAREA SISTEMULUI DE FIXARE GEBERIT PLUVIA 2.8.10 Racordarea cu conducta de conectare flexibilă Geberit Pluvia PluviaConnect Geberit Pluvia permite o conectare simplă şi o conectare flexibilă a receptorului de terasă Geberit Pluvia de 12 l la

Pagina 97-Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana nductei pe perete

89

SOLUŢII PROIECTAREA...

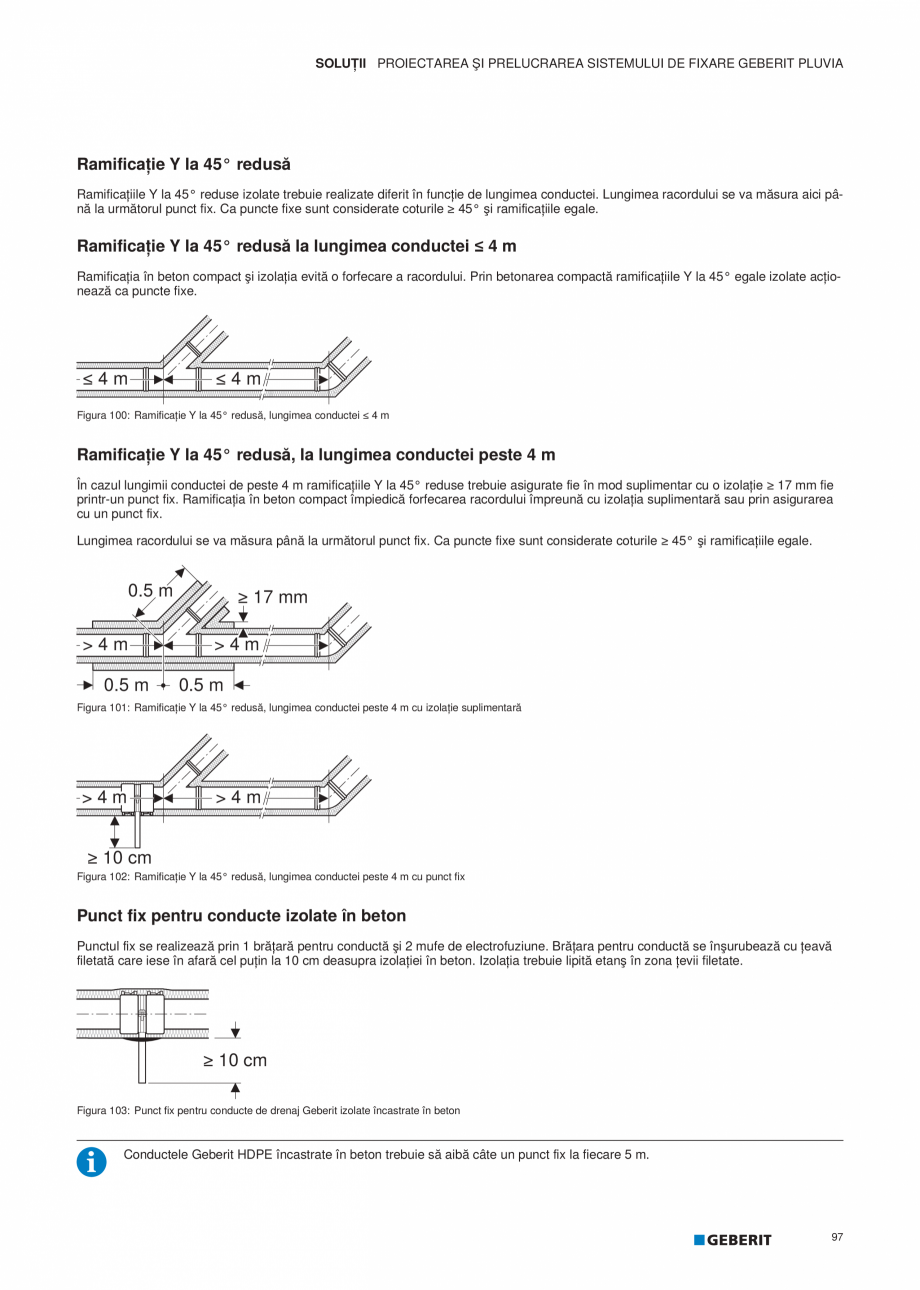

Pagina 98 - Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana sistemul de conducte Geberit...

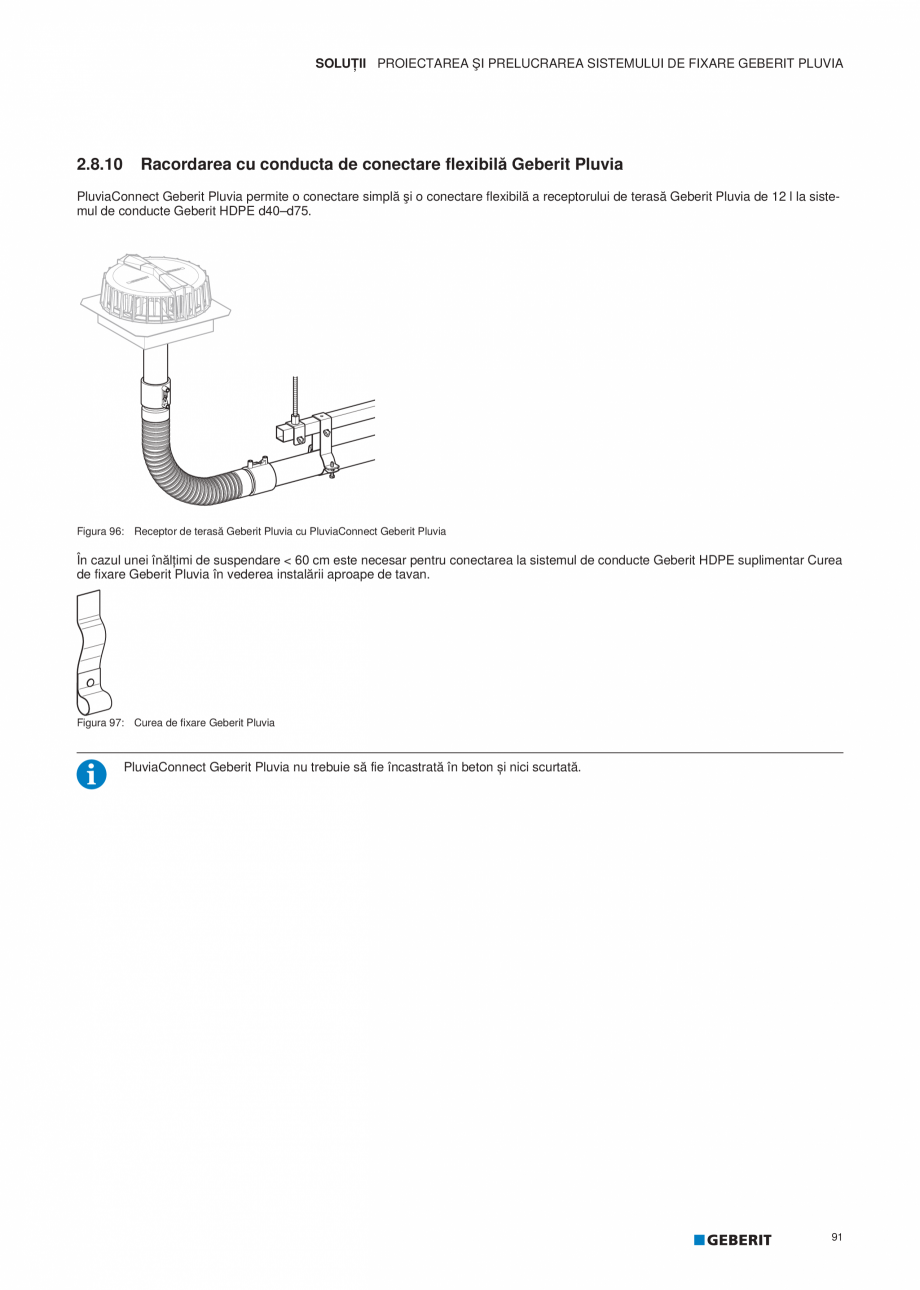

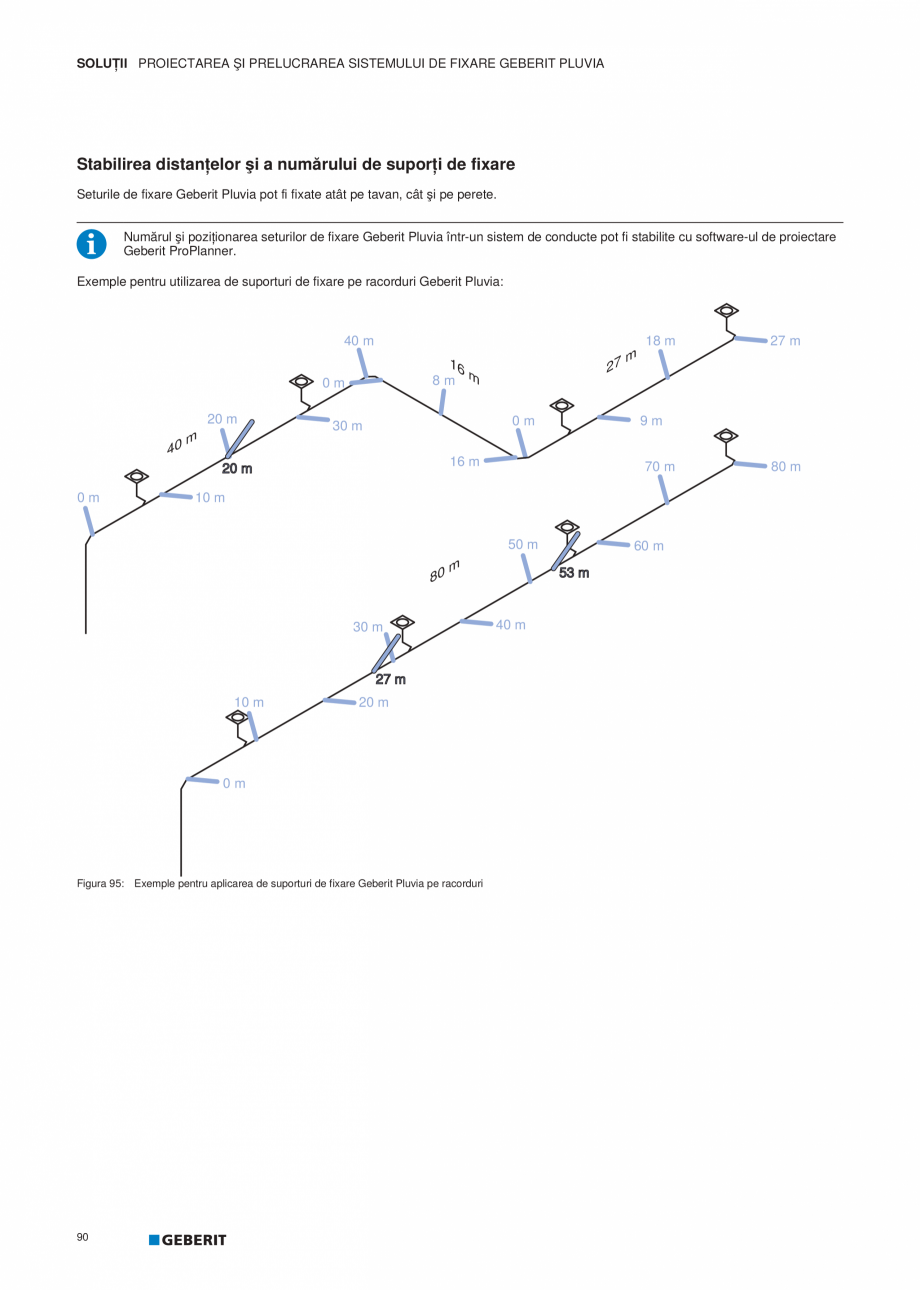

sistemul de conducte Geberit HDPE d40–d75. Figura 96: Receptor de terasă Geberit Pluvia cu PluviaConnect Geberit Pluvia În cazul unei înălţimi de suspendare < 60 cm este necesar pentru conectarea la sistemul de conducte Geberit HDPE suplimentar Curea de fixare Geberit Pluvia în vederea instalării aproape de tavan. Figura 97: Curea de fixare Geberit Pluvia PluviaConnect Geberit Pluvia nu trebuie să fie încastrată în beton și nici scurtată. 91 SOLUŢII PROIECTAREA ŞI PRELUCRAREA SISTEMULUI DE FIXARE GEBERIT PLUVIA 2.8.11 Dispozitiv de fixare verticală cu mufă de dilataţie Fixarea verticală se realizează cu mufa de dilataţie. Informaţii detaliate se pot obţine din cadrul informaţiilor despre produs „Sistem de fixare pentru Geberit HDPE”. 2.8.12 Instalarea rigidă convenţională Pozarea conductelor prin instalarea rigidă convenţională: • utilizare pentru conducte orizontale şi verticale • recomandat până la d125 • forţele de dilataţi

Pagina 98-Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana sistemul de conducte Geberit HDPE d40–d75....

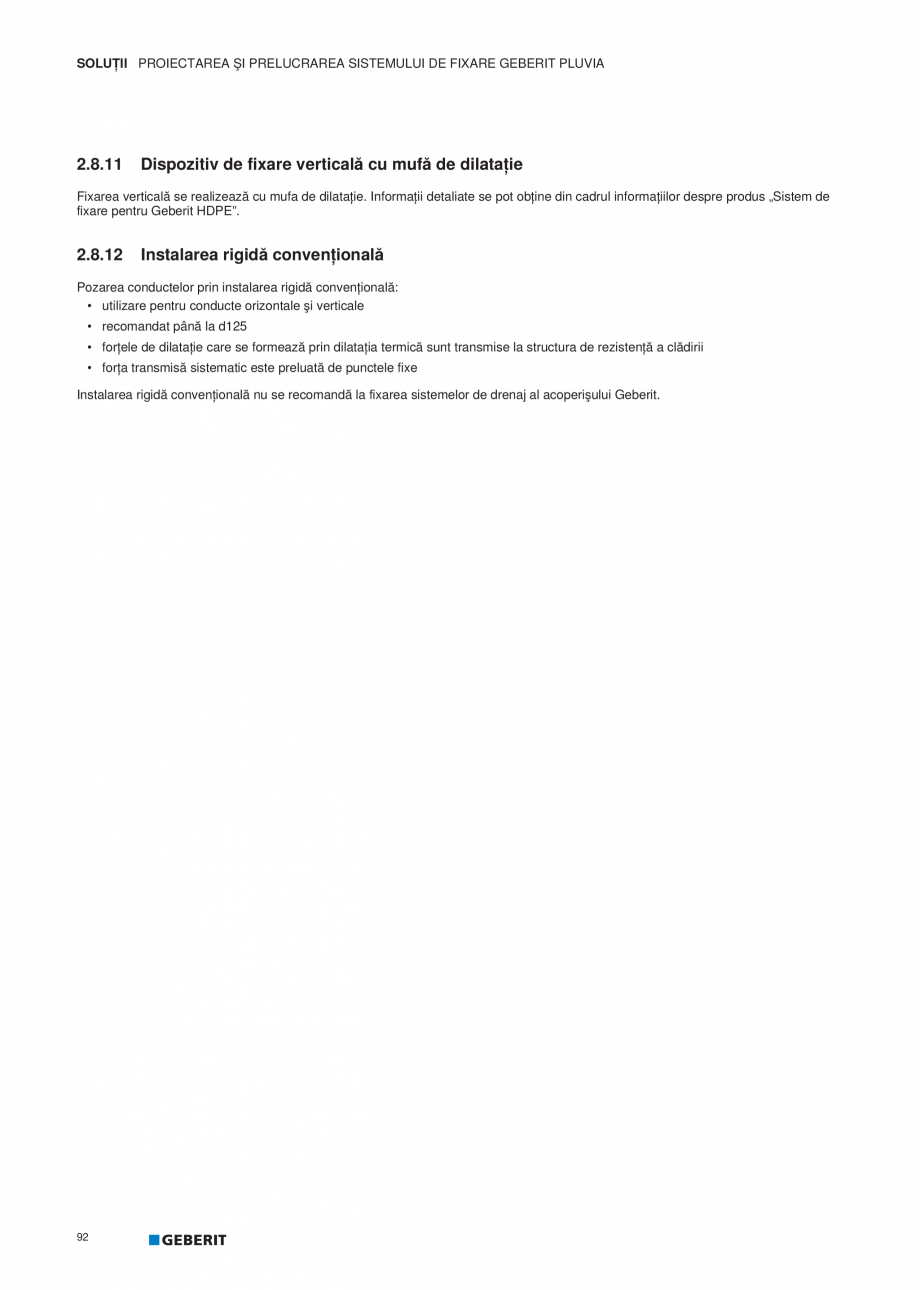

Pagina 99 - Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana e care se formează prin...

e care se formează prin dilataţia termică sunt transmise la structura de rezistenţă a clădirii • forţa transmisă sistematic este preluată de punctele fixe Instalarea rigidă convenţională nu se recomandă la fixarea sistemelor de drenaj al acoperişului Geberit. 92 SOLUŢII PROIECTAREA ŞI PRELUCRAREA SISTEMULUI DE FIXARE GEBERIT PLUVIA Executarea de puncte fixe şi de alunecare la instalarea rigidă convenţională Instalarea rigidă convenţională se utilizează pentru conducte orizontale şi verticale. Tabelul 5: Realizarea punctelor fixe și a punctelor de alunecare Punct fix Orizontal pe tavane Brăţară pentru conductă cu mufă de electrofuziune Punct de alunecare Brăţară pentru conductă cu bandă de electrofuziune / Vertical pe pereţi Brăţară pentru conductă / Brăţară pentru conductă cu mufă de electrofuziune Brăţară pentru conductă cu bandă de electrofuziune Brăţară pentru conductă / / Grosimea tijelor filetate depinde d

Pagina 99-Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana e care se formează prin dilataţia termică...

Pagina 100 - Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana e distanţa L a conductei...

e distanţa L a conductei până la perete şi de diametru. Tabelele de mai jos indică grosimile tijelor filetate pentru punctele fixe. Tabelul 6: Execuţie de puncte fixe cu brățari fixate pe tavan, instalare rigidă convenţională Distanţa la tavan L [cm] d40 d50 d56 d63 d75 d90 d110 d125 10 3/4" 1" 1" 1" 1" 1 1/4" 1 1/2" 2" 20 1 1/4" 1 1/4" 1 1/4" 1 1/2" 1 1/2" 2" – – 30 1 1/4" 1 1/2" 1 1/2" 2" 2" – – – 40 1 1/2" 2" 2" 2" 2" – – – 50 2" 2" 2" – – – – – 60 2" 2" – – – – – – Tabelul 7: Execuţie de puncte fixe cu brățari fixate pe pereţi, instalare rigidă convenţională Distanţa la tavan L [cm] d40 d50 d56 d63 d75 d90 d110 d125 10 1/2" 1/2" 1/2" 3/4" 3/4" 1" 1" 1 1/4" 20 3/4" 3/4" 1" 1" 1" 1 1/4" 1 1/4" 1 1/2" 30 1" 1" 1" 1" 1 1/4" 1 1/4" 2" 2" 40 1" 1" 1 1/4" 1 1/4" 1 1/4" 1 1/2" 2" – 50 1" 1 1/4" 1 1/4" 1 1/4" 1 1/2"

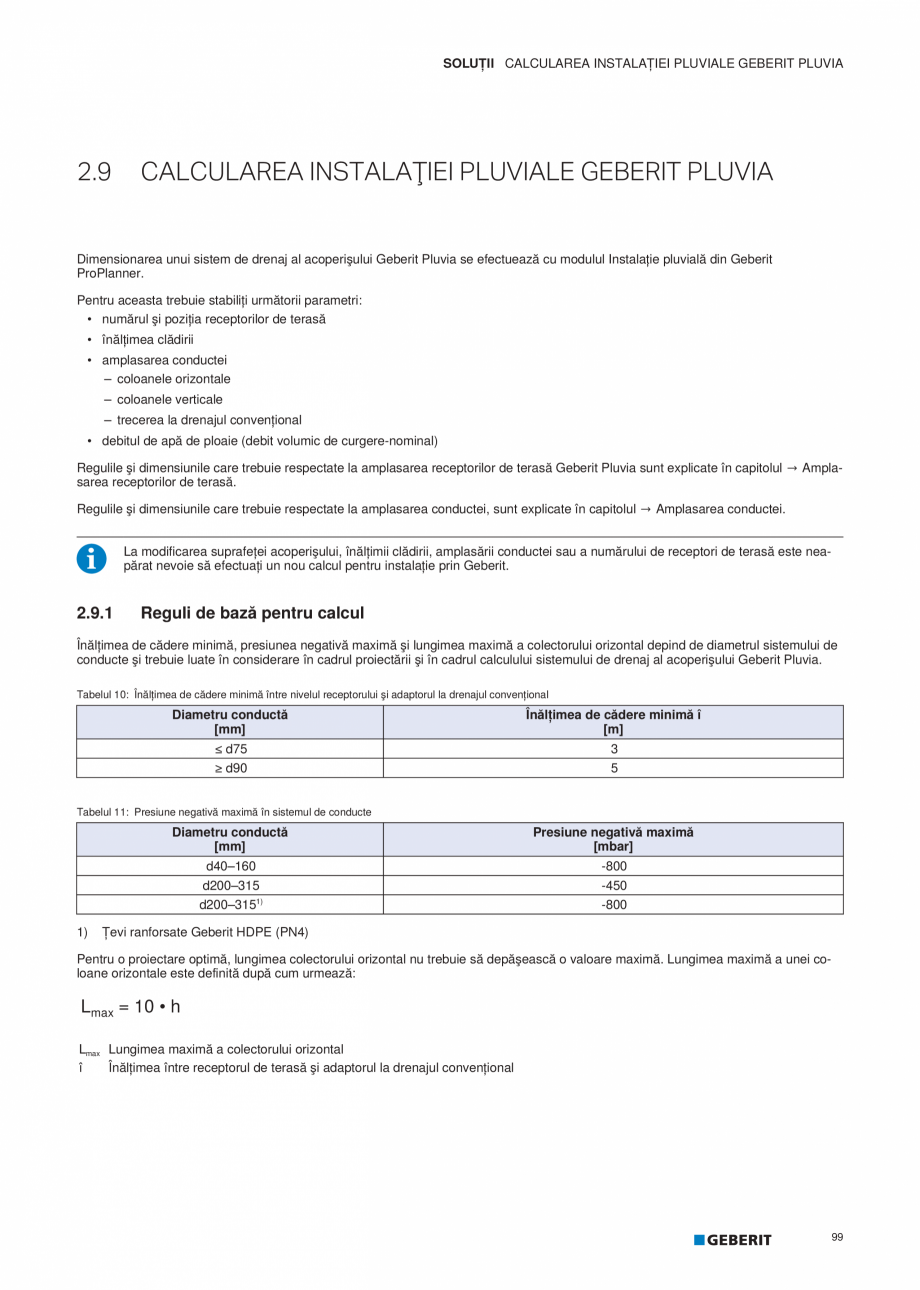

Pagina 100-Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana e distanţa L a conductei până la perete...

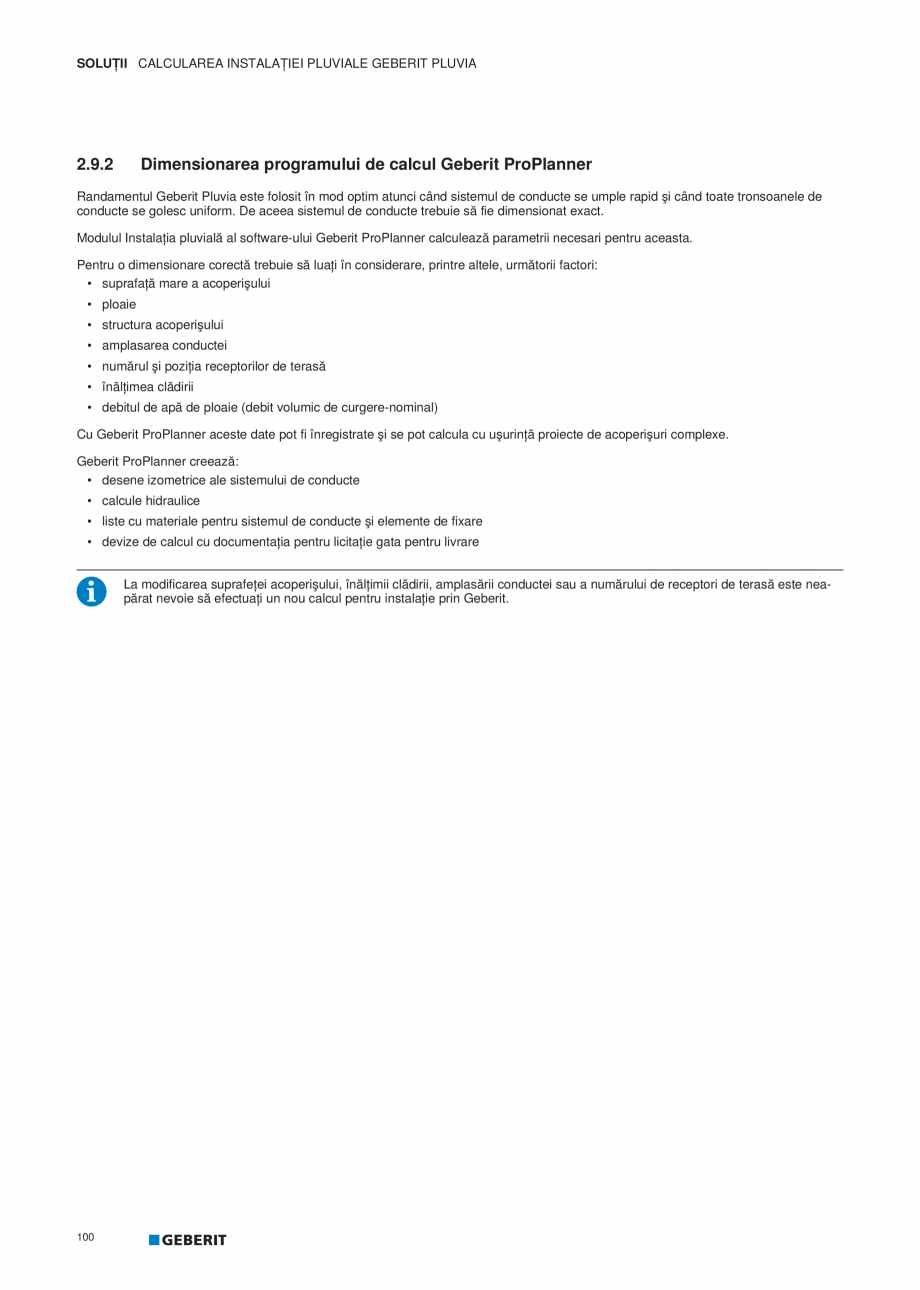

Pagina 101 - Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana
2

2" 2" – 60 1 1/4" 1 1/4" 1 1/2" 1 1/2" 1 1/2" 2" – – 93 SOLUŢII PROIECTAREA ŞI PRELUCRAREA SISTEMULUI DE FIXARE GEBERIT PLUVIA Gama Geberit conţine brăţări pentru conducte cu racord filetat de 1/2" şi 3/4” pentru realizarea de puncte fixe. Pentru alte dimensiuni se pot utiliza produse din comerţ. Pentru construcţii speciale de puncte fixe (de ex. d160) trebuie consultate informaţiile din manualul tehnicGeberit HDPE” pentru determinarea forţelor. Soluţie specială pentru instalarea rigidă convenţională Dispozitivul de fixare cu tijă filetată de 1/2” pentru puncte fixe şi de alunecare pe pereţi şi tavan sunt o soluţie specială care este posibilă doar în condiţiile următoare: • conductele se află în zone ale clădirii cu temperaturi constante, de exemplu deasupra unor tavane suspendate sau într-un cămin Tabelul 8: Grosimea tijelor filetate la punctele fixe şi de alunecare de pe pereţi şi tavane Distanţa la tavan L [cm] d4

Pagina 102 - Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana 0

d50

d56

d63

d75

d90
...

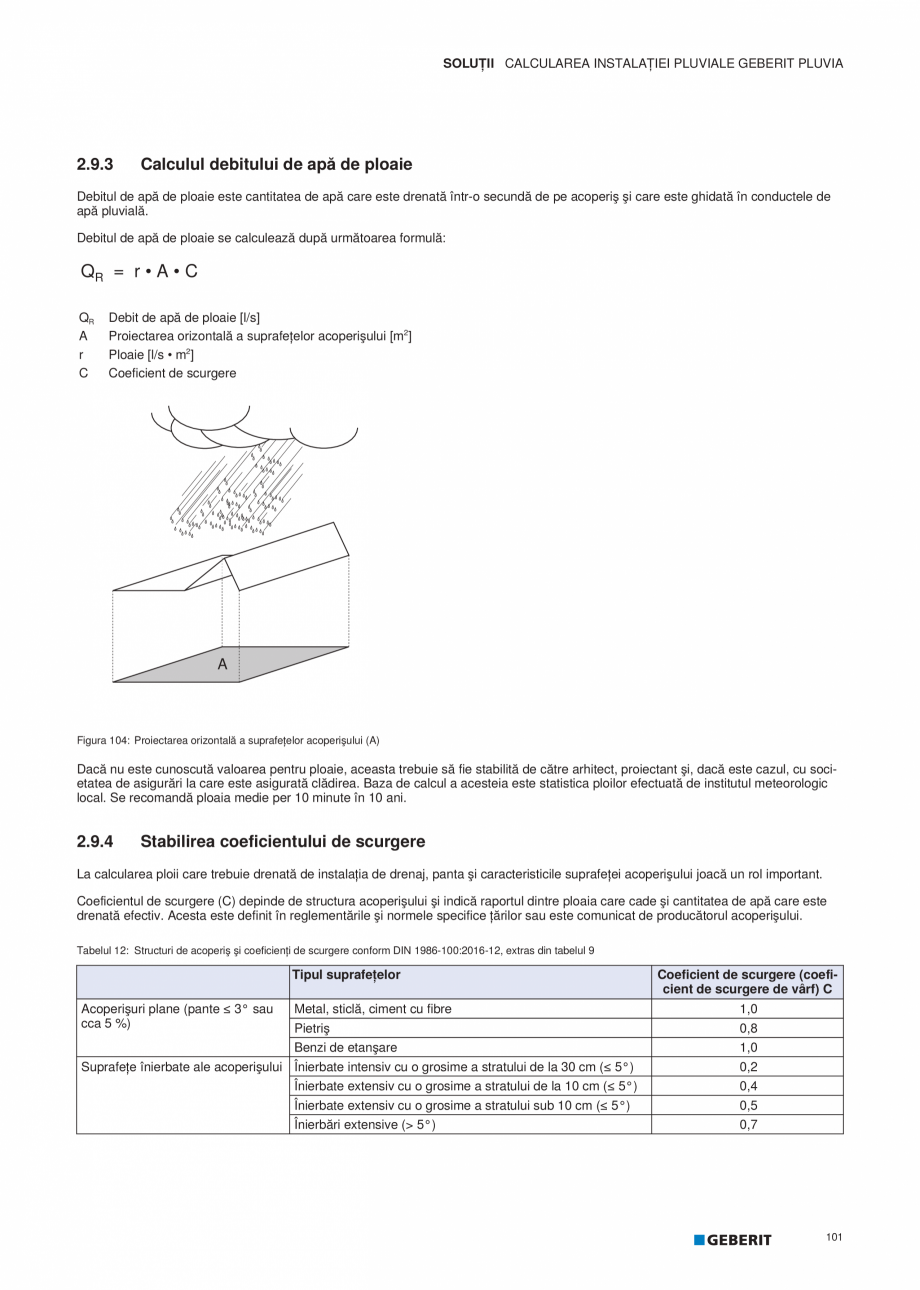

0 d50 d56 d63 d75 d90 d110 d125 d160 12 1/2" 1/2" 1/2" 1/2" 1/2" 1/2" 1/2" 1/2" 1/2" Instalaţiile din exterior nu sunt posibile cu această soluţie specială. Dacă nu sunt îndeplinite condiţiile cadru menţionate mai sus, atunci instalarea se realizează conform datelor instalării rigide convenţionale. Distanţe de fixare în instalarea rigidă convenţională d40–d160 Punctele fixe trebuie montate la: • ambele capete ale unei secţiuni de conductă şi la fiecare modificare de direcţie • la fiecare ramificaţie (pe fiecare conductă principală şi conductă ramificată) • la fiecare reducţie pe partea cu dimensiunea mai mare a conductei Trebuie respectate următoarele distanţe şi dimensiuni între dispozitivele de fixare: 94 SOLUŢII PROIECTAREA ŞI PRELUCRAREA SISTEMULUI DE FIXARE GEBERIT PLUVIA ) * ) 5$ 5$ * ) * * 5$ * ) ) 5$ * ) 5$ * ) 5$ * G Punct de alunecare (cel puţin brăţară pentru conductă de 1/2") F Punct fix RA Di

Pagina 102-Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana 0

d50

d56

d63

d75

d90

d110

d125

d160...

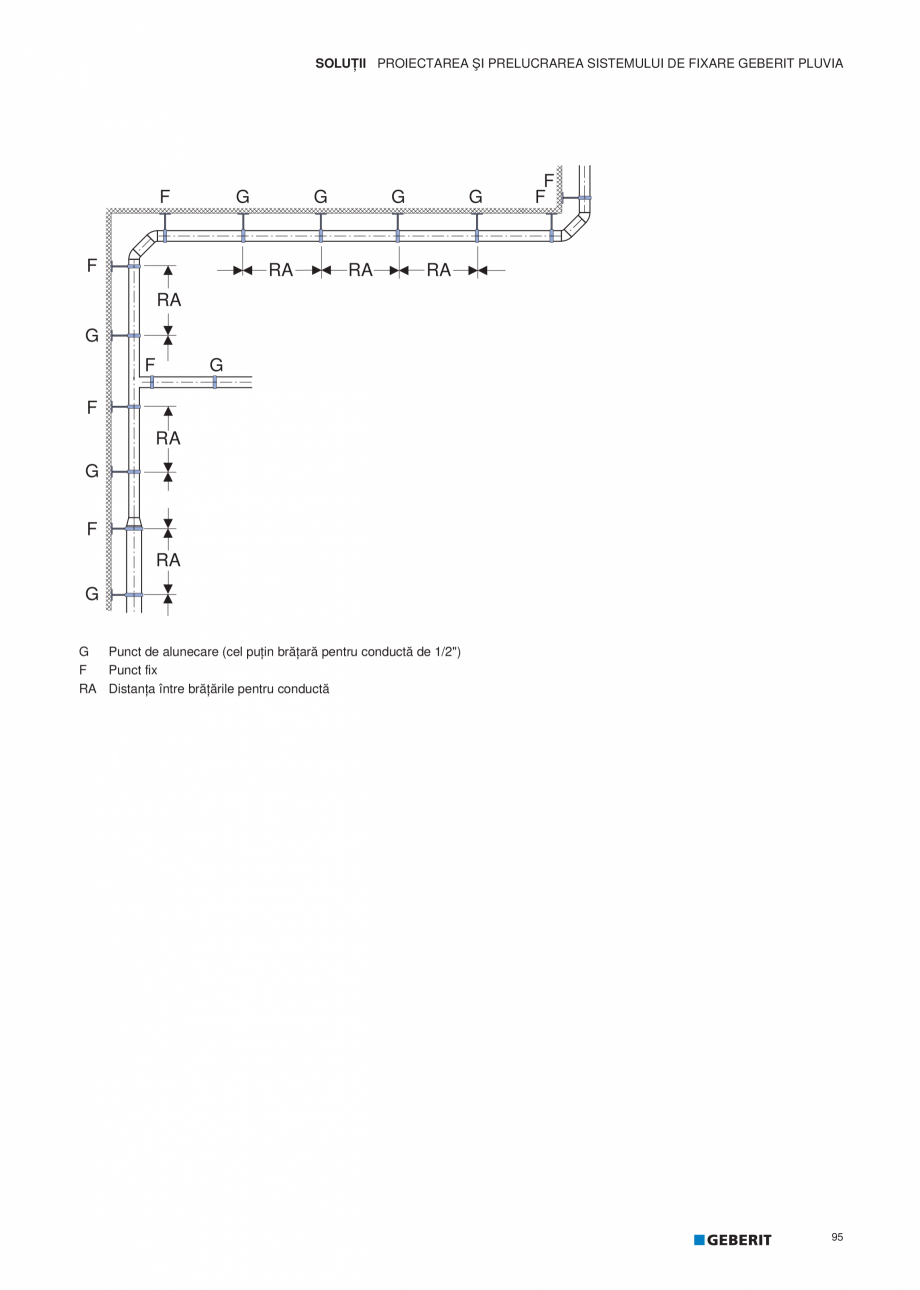

Pagina 103 - Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana stanţa între brăţările...

stanţa între brăţările pentru conductă 95 SOLUŢII PROIECTAREA ŞI PRELUCRAREA SISTEMULUI DE FIXARE GEBERIT PLUVIA Tabelul 9: Distanţa între dispozitivele de fixare pe tavane şi pereţi d [mm] Dimensiunea conductei DN RA [m] 40 40 0,8 50 50 56 56 63 60 75 70 90 90 0,9 110 100 1,1 125 125 1,3 160 150 1,6 2.8.13 Pozarea în beton În cazul conductelor Geberit HDPE sudate şi încastrate în totalitate în beton, dilataţia termică este preluată în material ca urmare a elasticităţii ridicate. Forţele care intervin în cazul unei dilatări evitate sunt considerabile în cazul dimensiunilor mari ale ţevilor. Fitingurile trebuie să facă faţă singure acestor forţe întrucât nu există nicio aderenţă între conductă şi beton. În cazul betonării conductelor Geberit HDPE trebuie respectate următoarele reguli: • pentru a asigura suportul forţelor care apar, fitingurile trebuie să fie în beton compact. • ţevile şi fitingurile

Pagina 103-Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana stanţa între brăţările pentru conductă...

Pagina 104 - Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana Geberit HDPE trebuie ţinute...

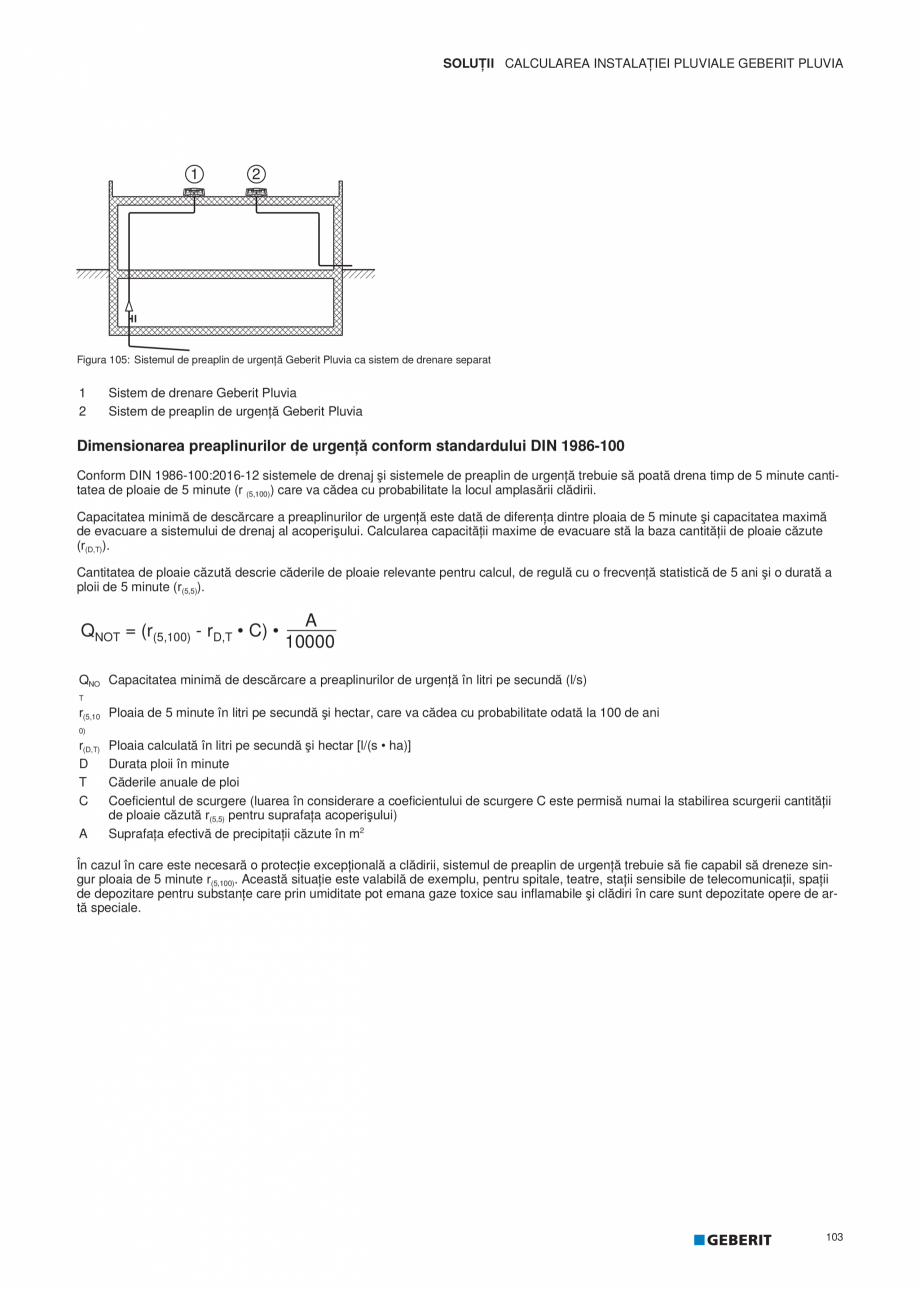

Geberit HDPE trebuie ţinute în poziţie în timpul betonării, de exemplu prin fixarea de cofraj cu brăţări de instalare conducte. • în cazul conductelor Geberit HDPE în beton trebuie utilizate conexiuni elastice precum mufe de electrofuziune sau sudură cap la cap. • conductele de apă pluvială trebuie izolate cu o izolaţie anticondens. Ramificaţie Y la 45° egală Geberit recomandă încastrarea în beton a ramificaţiilor izolate, egale la 45°. Mişcarea racordului este împiedicată prin fiting şi izolaţie. Ramificaţia va acţiona astfel ca punct fix. Figura 98: Ramificaţie Y la 45° egală, izolată Figura 99: Ramificaţie Y la 45° egală, izolată, cu reducţie ataşată 96 SOLUŢII PROIECTAREA ŞI PRELUCRAREA SISTEMULUI DE FIXARE GEBERIT PLUVIA Ramificaţie Y la 45° redusă Ramificaţiile Y la 45° reduse izolate trebuie realizate diferit în funcţie de lungimea conductei. Lungimea racordului se va măsura aici până la următorul punct fix. Ca punc

Pagina 104-Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana Geberit HDPE trebuie ţinute în poziţie...

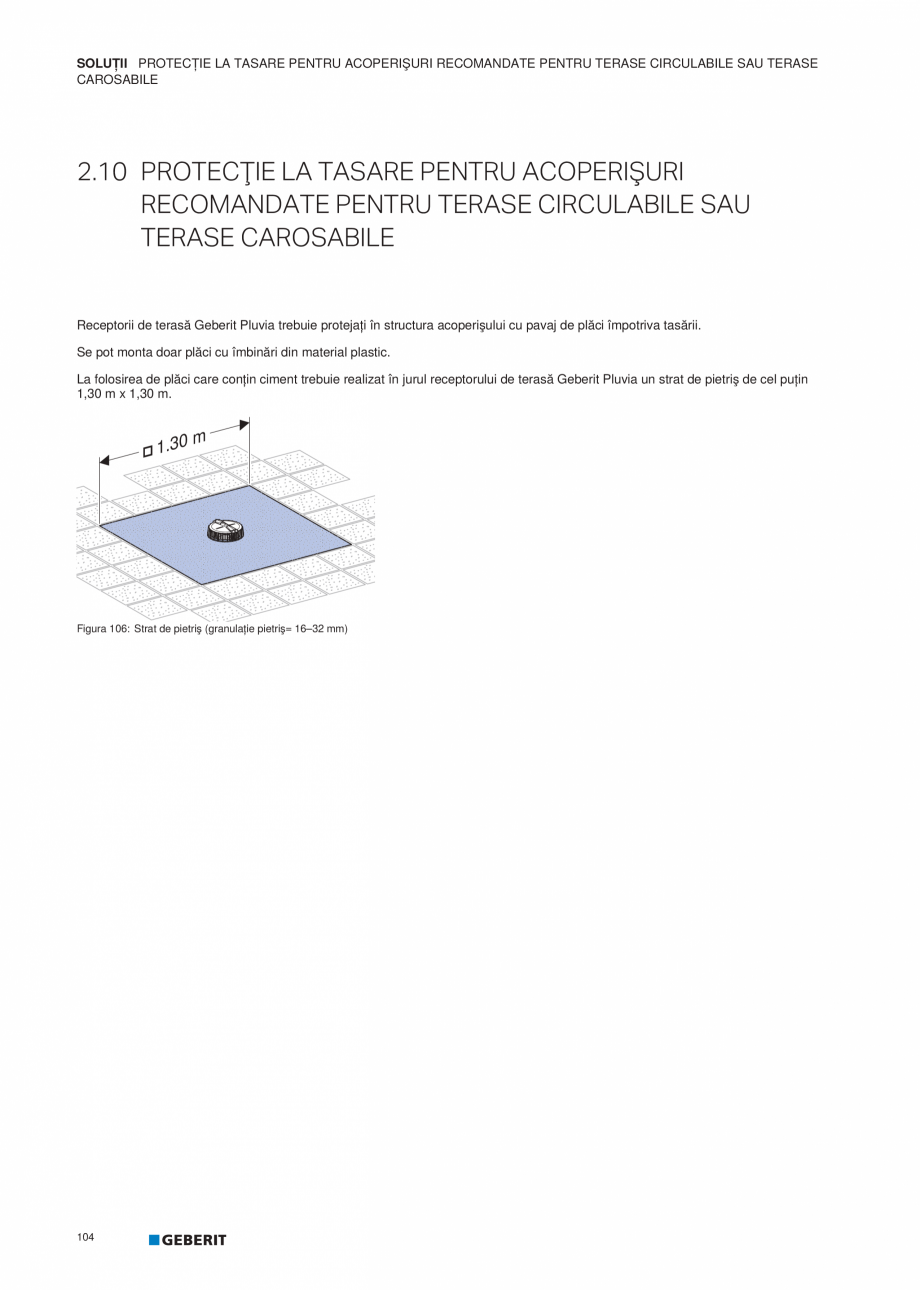

Pagina 105 - Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana te fixe sunt considerate...

te fixe sunt considerate coturile ≥ 45° şi ramificaţiile egale. Ramificaţie Y la 45° redusă la lungimea conductei ≤ 4 m Ramificaţia în beton compact şi izolaţia evită o forfecare a racordului. Prin betonarea compactă ramificaţiile Y la 45° egale izolate acţionează ca puncte fixe. P P Figura 100: Ramificaţie Y la 45° redusă, lungimea conductei ≤ 4 m Ramificaţie Y la 45° redusă, la lungimea conductei peste 4 m În cazul lungimii conductei de peste 4 m ramificaţiile Y la 45° reduse trebuie asigurate fie în mod suplimentar cu o izolaţie ≥ 17 mm fie printr-un punct fix. Ramificaţia în beton compact împiedică forfecarea racordului împreună cu izolaţia suplimentară sau prin asigurarea cu un punct fix. Lungimea racordului se va măsura până la următorul punct fix. Ca puncte fixe sunt considerate coturile ≥ 45° şi ramificaţiile egale. P !P P PP !P P Figura 101: Ramificaţie Y la 45° redusă, lungimea co

Pagina 105-Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana te fixe sunt considerate coturile ≥ 45°...

Pagina 106 - Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana nductei peste 4 m cu izolaţie ...

nductei peste 4 m cu izolaţie suplimentară !P !P FP Figura 102: Ramificaţie Y la 45° redusă, lungimea conductei peste 4 m cu punct fix Punct fix pentru conducte izolate în beton Punctul fix se realizează prin 1 brăţară pentru conductă şi 2 mufe de electrofuziune. Brăţara pentru conductă se înşurubează cu ţeavă filetată care iese în afară cel puţin la 10 cm deasupra izolaţiei în beton. Izolaţia trebuie lipită etanş în zona ţevii filetate. FP Figura 103: Punct fix pentru conducte de drenaj Geberit izolate încastrate în beton Conductele Geberit HDPE încastrate în beton trebuie să aibă câte un punct fix la fiecare 5 m. 97 SOLUŢII PROIECTAREA ŞI PRELUCRAREA SISTEMULUI DE FIXARE GEBERIT PLUVIA 2.8.14 Racordul sistemului de drenaj al acoperişului Geberit Pluvia la un rezervor de apă În unele ţări apa de ploaie este colectată în rezervoare. Motivele pentru acest lucru sunt atât aspectele ecologice, cât şi deficitu

Pagina 106-Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana nductei peste 4 m cu izolaţie suplimentară...

Pagina 107 - Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana l de apă.
Umplerea unui...

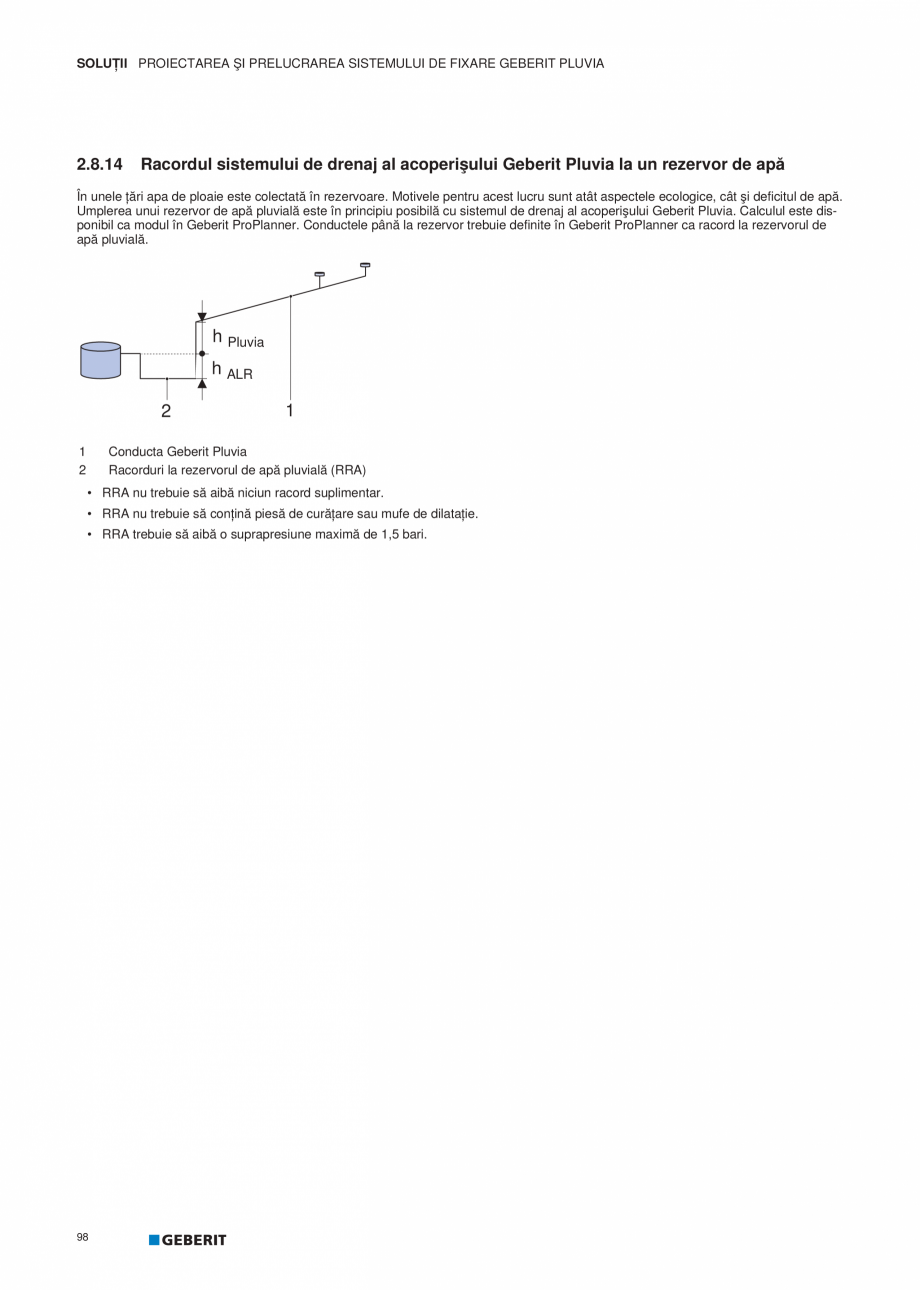

l de apă. Umplerea unui rezervor de apă pluvială este în principiu posibilă cu sistemul de drenaj al acoperişului Geberit Pluvia. Calculul este disponibil ca modul în Geberit ProPlanner. Conductele până la rezervor trebuie definite în Geberit ProPlanner ca racord la rezervorul de apă pluvială. K3OXYLD K$/5 1 2 Conducta Geberit Pluvia Racorduri la rezervorul de apă pluvială (RRA) • RRA nu trebuie să aibă niciun racord suplimentar. • RRA nu trebuie să conţină piesă de curăţare sau mufe de dilataţie. • RRA trebuie să aibă o suprapresiune maximă de 1,5 bari. 98 SOLUŢII CALCULAREA INSTALAŢIEI PLUVIALE GEBERIT PLUVIA 2.9 CALCULAREA INSTALAŢIEI PLUVIALE GEBERIT PLUVIA Dimensionarea unui sistem de drenaj al acoperişului Geberit Pluvia se efectuează cu modulul Instalaţie pluvială din Geberit ProPlanner. Pentru aceasta trebuie stabiliţi următorii parametri: • numărul şi poziţia receptorilor de terasă • înălţimea clădirii • a

Pagina 107-Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana l de apă.
Umplerea unui rezervor de apă...

Pagina 108 - Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana mplasarea conductei
–...

mplasarea conductei – coloanele orizontale – coloanele verticale – trecerea la drenajul convenţional • debitul de apă de ploaie (debit volumic de curgere-nominal) Regulile şi dimensiunile care trebuie respectate la amplasarea receptorilor de terasă Geberit Pluvia sunt explicate în capitolul → Amplasarea receptorilor de terasă. Regulile şi dimensiunile care trebuie respectate la amplasarea conductei, sunt explicate în capitolul → Amplasarea conductei. La modificarea suprafeţei acoperişului, înălţimii clădirii, amplasării conductei sau a numărului de receptori de terasă este neapărat nevoie să efectuaţi un nou calcul pentru instalaţie prin Geberit. 2.9.1 Reguli de bază pentru calcul Înălţimea de cădere minimă, presiunea negativă maximă şi lungimea maximă a colectorului orizontal depind de diametrul sistemului de conducte şi trebuie luate în considerare în cadrul proiectării şi în cadrul calculului sistemului de drenaj al acoperişului G

Pagina 108-Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana mplasarea conductei
– coloanele orizontale...

Pagina 109 - Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana eberit Pluvia.
Tabelul 10:...

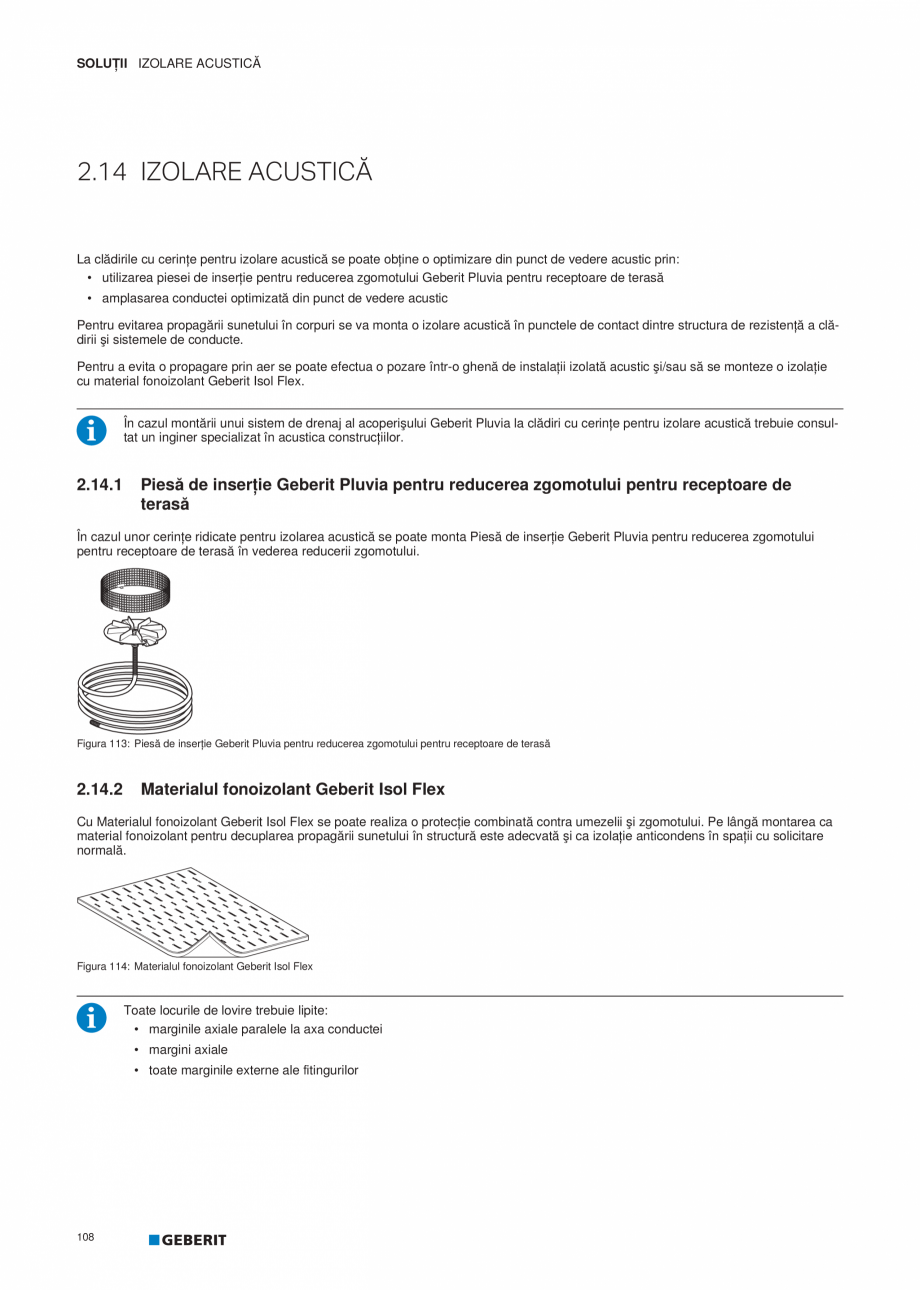

eberit Pluvia. Tabelul 10: Înălţimea de cădere minimă între nivelul receptorului şi adaptorul la drenajul convenţional Diametru conductă [mm] Înălţimea de cădere minimă î [m] ≤ d75 3 ≥ d90 5 Tabelul 11: Presiune negativă maximă în sistemul de conducte 1) Diametru conductă [mm] Presiune negativă maximă [mbar] d40–160 -800 d200–315 -450 d200–3151) -800 Ţevi ranforsate Geberit HDPE (PN4) Pentru o proiectare optimă, lungimea colectorului orizontal nu trebuie să depăşească o valoare maximă. Lungimea maximă a unei coloane orizontale este definită după cum urmează: /PD[ K Lmax Lungimea maximă a colectorului orizontal î Înălţimea între receptorul de terasă şi adaptorul la drenajul convenţional 99 SOLUŢII CALCULAREA INSTALAŢIEI PLUVIALE GEBERIT PLUVIA 2.9.2 Dimensionarea programului de calcul Geberit ProPlanner Randamentul Geberit Pluvia este folosit în mod optim atunci când sistemul de conducte se umple rap

Pagina 109-Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana eberit Pluvia.
Tabelul 10: Înălţimea de...

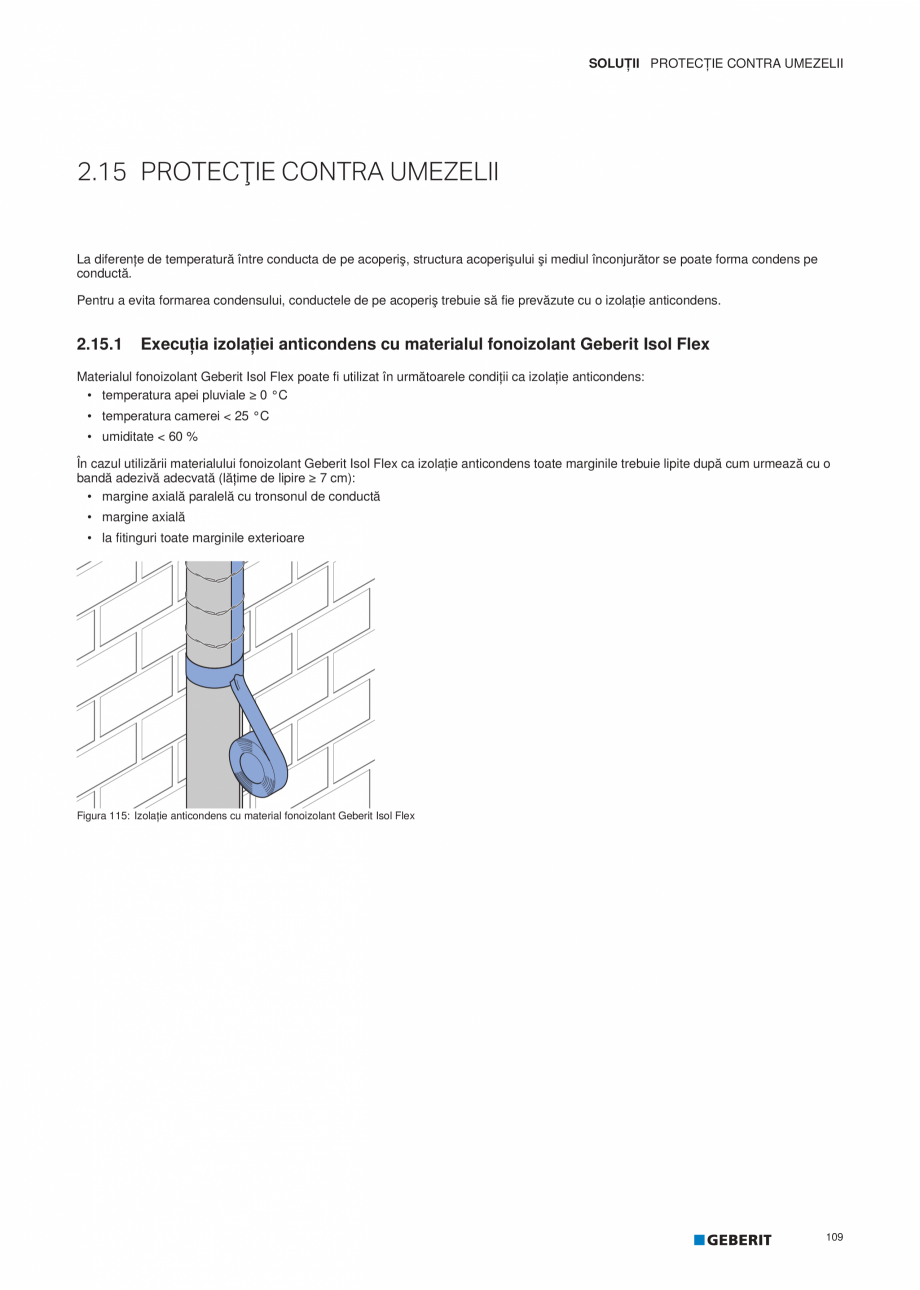

Pagina 110 - Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana id şi când toate tronsoanele ...

id şi când toate tronsoanele de conducte se golesc uniform. De aceea sistemul de conducte trebuie să fie dimensionat exact. Modulul Instalaţia pluvială al software-ului Geberit ProPlanner calculează parametrii necesari pentru aceasta. Pentru o dimensionare corectă trebuie să luaţi în considerare, printre altele, următorii factori: • suprafaţă mare a acoperişului • ploaie • structura acoperişului • amplasarea conductei • numărul şi poziţia receptorilor de terasă • înălţimea clădirii • debitul de apă de ploaie (debit volumic de curgere-nominal) Cu Geberit ProPlanner aceste date pot fi înregistrate şi se pot calcula cu uşurinţă proiecte de acoperişuri complexe. Geberit ProPlanner creează: • desene izometrice ale sistemului de conducte • calcule hidraulice • liste cu materiale pentru sistemul de conducte şi elemente de fixare • devize de calcul cu documentaţia pentru licitaţie gata pentru livrare La modificarea suprafeţei acoperişul

Pagina 110-Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana id şi când toate tronsoanele de
conducte...

Pagina 111 - Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana ui, înălţimii clădirii,...

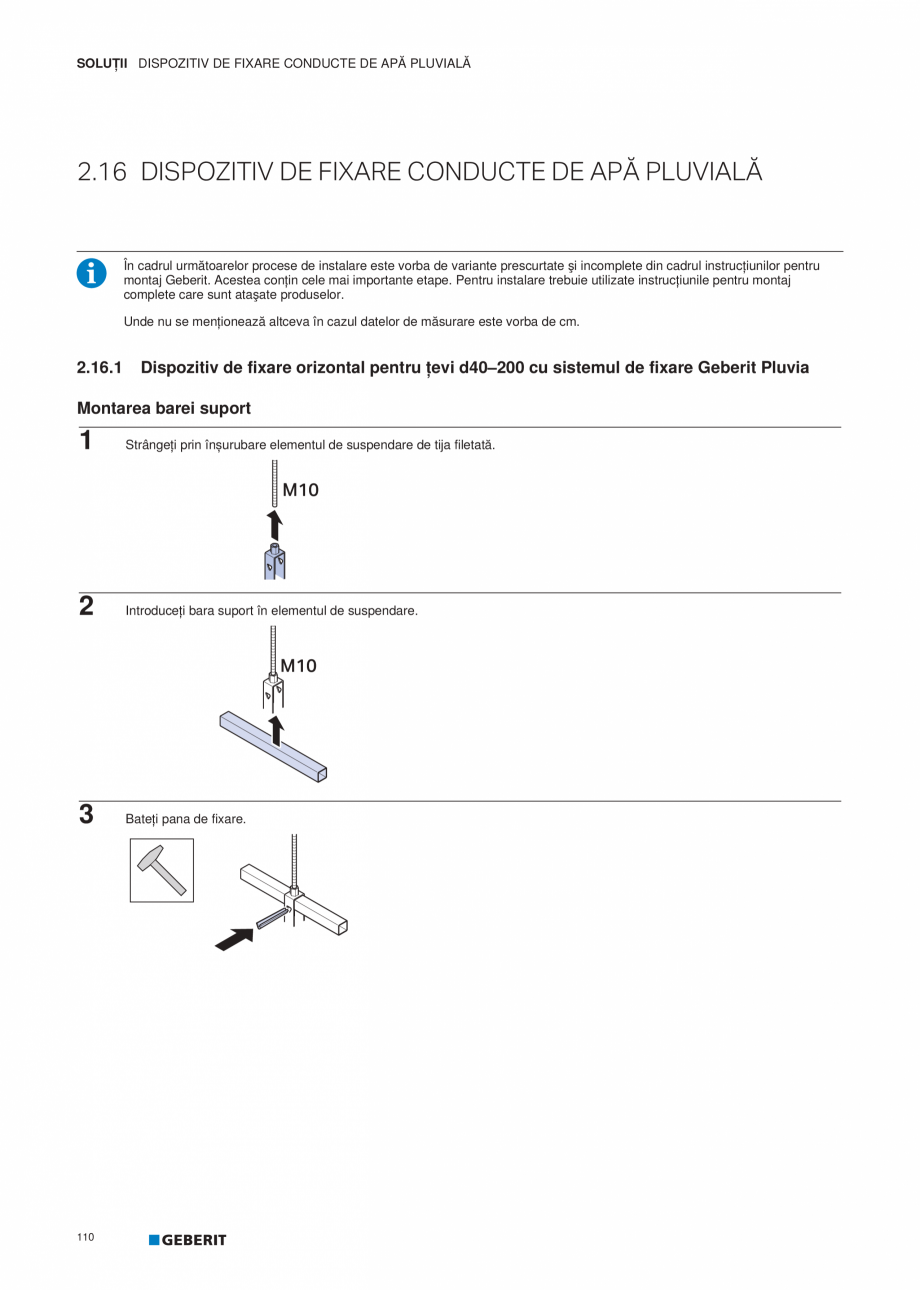

ui, înălţimii clădirii, amplasării conductei sau a numărului de receptori de terasă este neapărat nevoie să efectuaţi un nou calcul pentru instalaţie prin Geberit. 100 SOLUŢII CALCULAREA INSTALAŢIEI PLUVIALE GEBERIT PLUVIA 2.9.3 Calculul debitului de apă de ploaie Debitul de apă de ploaie este cantitatea de apă care este drenată într-o secundă de pe acoperiş şi care este ghidată în conductele de apă pluvială. Debitul de apă de ploaie se calculează după următoarea formulă: 45 U$& QR A r C Debit de apă de ploaie [l/s] Proiectarea orizontală a suprafeţelor acoperişului [m2] Ploaie [l/s • m2] Coeficient de scurgere A Figura 104: Proiectarea orizontală a suprafeţelor acoperişului (A) Dacă nu este cunoscută valoarea pentru ploaie, aceasta trebuie să fie stabilită de către arhitect, proiectant şi, dacă este cazul, cu societatea de asigurări la care este asigurată clădirea. Baza de calcul a acesteia este statistica ploilor

Pagina 111-Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana ui, înălţimii clădirii, amplasării...

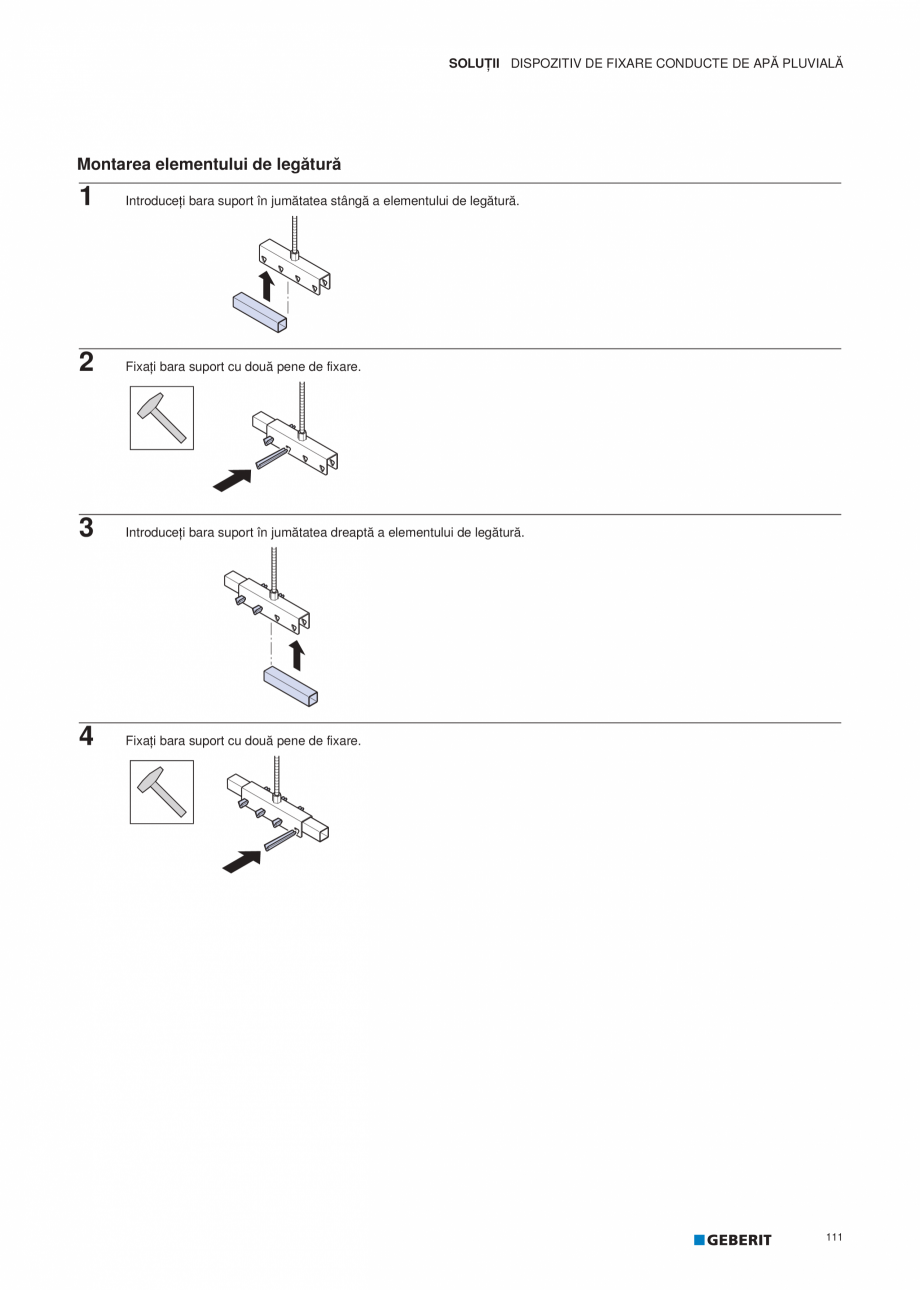

Pagina 112 - Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana efectuată de institutul...

efectuată de institutul meteorologic local. Se recomandă ploaia medie per 10 minute în 10 ani. 2.9.4 Stabilirea coeficientului de scurgere La calcularea ploii care trebuie drenată de instalaţia de drenaj, panta şi caracteristicile suprafeţei acoperişului joacă un rol important. Coeficientul de scurgere (C) depinde de structura acoperişului şi indică raportul dintre ploaia care cade şi cantitatea de apă care este drenată efectiv. Acesta este definit în reglementările şi normele specifice ţărilor sau este comunicat de producătorul acoperişului. Tabelul 12: Structuri de acoperiş şi coeficienţi de scurgere conform DIN 1986-100:2016-12, extras din tabelul 9 Tipul suprafeţelor Acoperişuri plane (pante ≤ 3° sau cca 5 %) Coeficient de scurgere (coeficient de scurgere de vârf) C Metal, sticlă, ciment cu fibre 1,0 Pietriş 0,8 Benzi de etanşare 1,0 Suprafeţe înierbate ale acoperişului Înierbate intensiv cu o grosime a stratului de la 30 cm (≤ 5

Pagina 112-Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana efectuată de institutul meteorologic
local...

Pagina 113 - Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana °)

0,2

Înierbate extensiv...

°) 0,2 Înierbate extensiv cu o grosime a stratului de la 10 cm (≤ 5°) 0,4 Înierbate extensiv cu o grosime a stratului sub 10 cm (≤ 5°) 0,5 Înierbări extensive (> 5°) 0,7 101 SOLUŢII CALCULAREA INSTALAŢIEI PLUVIALE GEBERIT PLUVIA 2.9.5 Drenaj de urgenţă Cerinţe normative Următoarele documente conţin date privind drenajul de urgenţă al suprafeţelor acoperişului: • Instalaţii de canalizare prin cădere liberă din interiorul clădirilor – partea a 2-a: Instalaţii de apă reziduală, planificare și calcul • DIN 1986-100:2016-12 • BS 8490:2007-03-30 • SN 592000:2012 • Directivele pentru acoperişurile plane ale Uniunii centrale a constructorilor de acoperişuri din Germania • Avis Technique CSTB • Directiva privind instalaţia pluvială suissetec Cerinţe privind drenajul de urgenţă Conform prevederilor şi normelor specifice ţărilor, fiecare suprafaţă a acoperişului trebuie să dispună de un drenaj de urgenţă. De aceea insta

Pagina 113-Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana °)

0,2

Înierbate extensiv cu o grosime a...

Pagina 114 - Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana laţia pluvială (sistem cu...

laţia pluvială (sistem cu presiune negativă sau convenţional) nu are influenţă asupra problemei principale care se ridică cu privire la construirea şi necesitatea montării preaplinului de urgenţă. Exceptate de la această prevedere sunt acoperişurile care sunt montate conform planului pentru reţinerea apei de ploaie. Alte motive pentru montarea preaplinurilor de urgenţă: • o dimensionare prea mică a sistemului de canalizare • pericol de blocare rapidă a sistemului de canalizare • înfundarea receptorilor de terasă (de ex. prin frunze) • rezistenţă statică prea slabă a construcţiei acoperişului Cerinţe privind drenajul de urgenţă al acoperişului plan • Drenajul de urgenţă se poate realiza prin preaplinul de urgenţă peste faţadă. Dacă geometria acoperişului nu permite un drenaj liber de urgenţă peste faţadă (orificii în mansardă), atunci această sarcină trebuie preluată de un sistem de conducte cu evacuare liberă pe teren în vedere

Pagina 114-Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana laţia pluvială (sistem cu presiune...

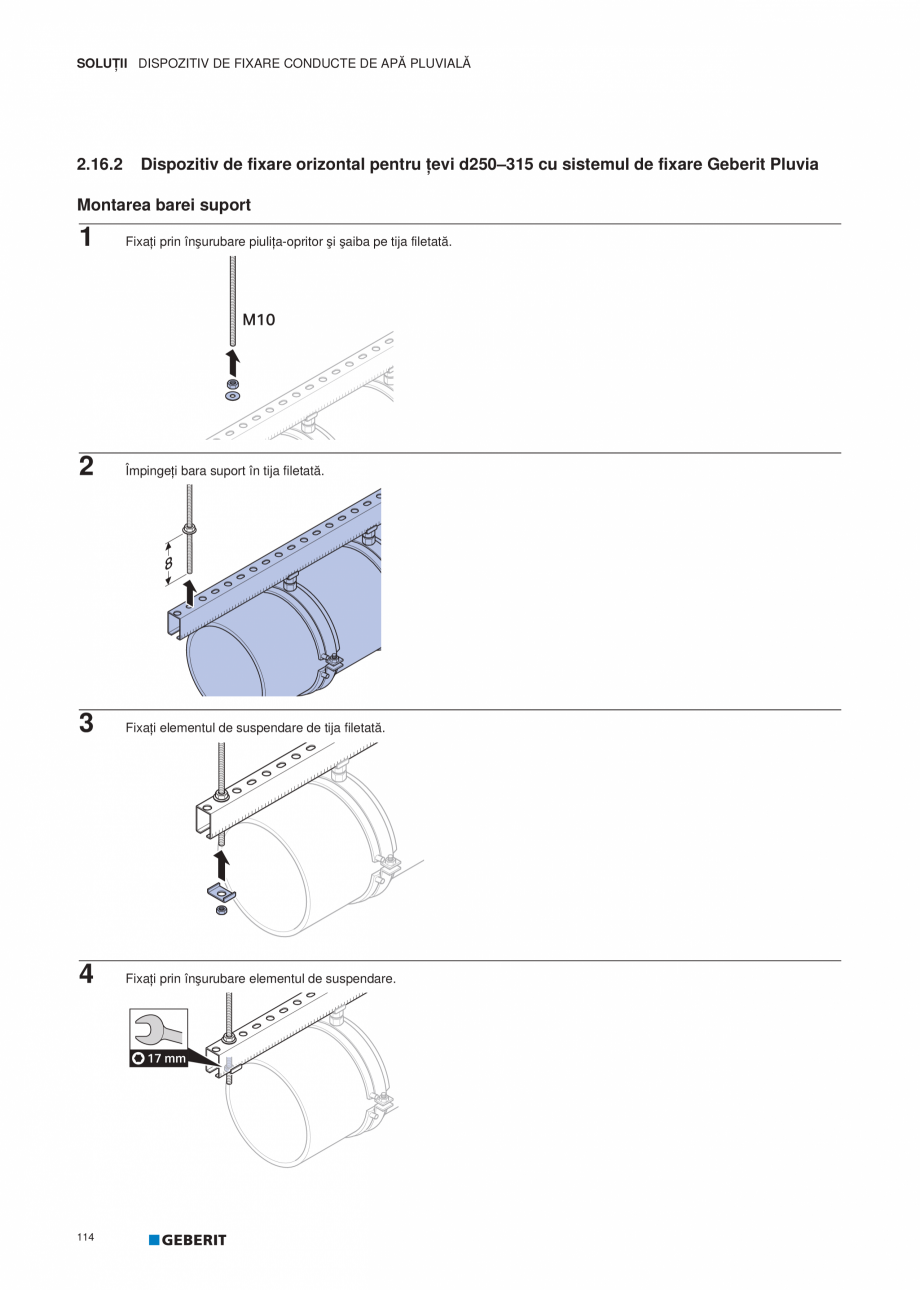

Pagina 115 - Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana a asigurării funcţiei de...

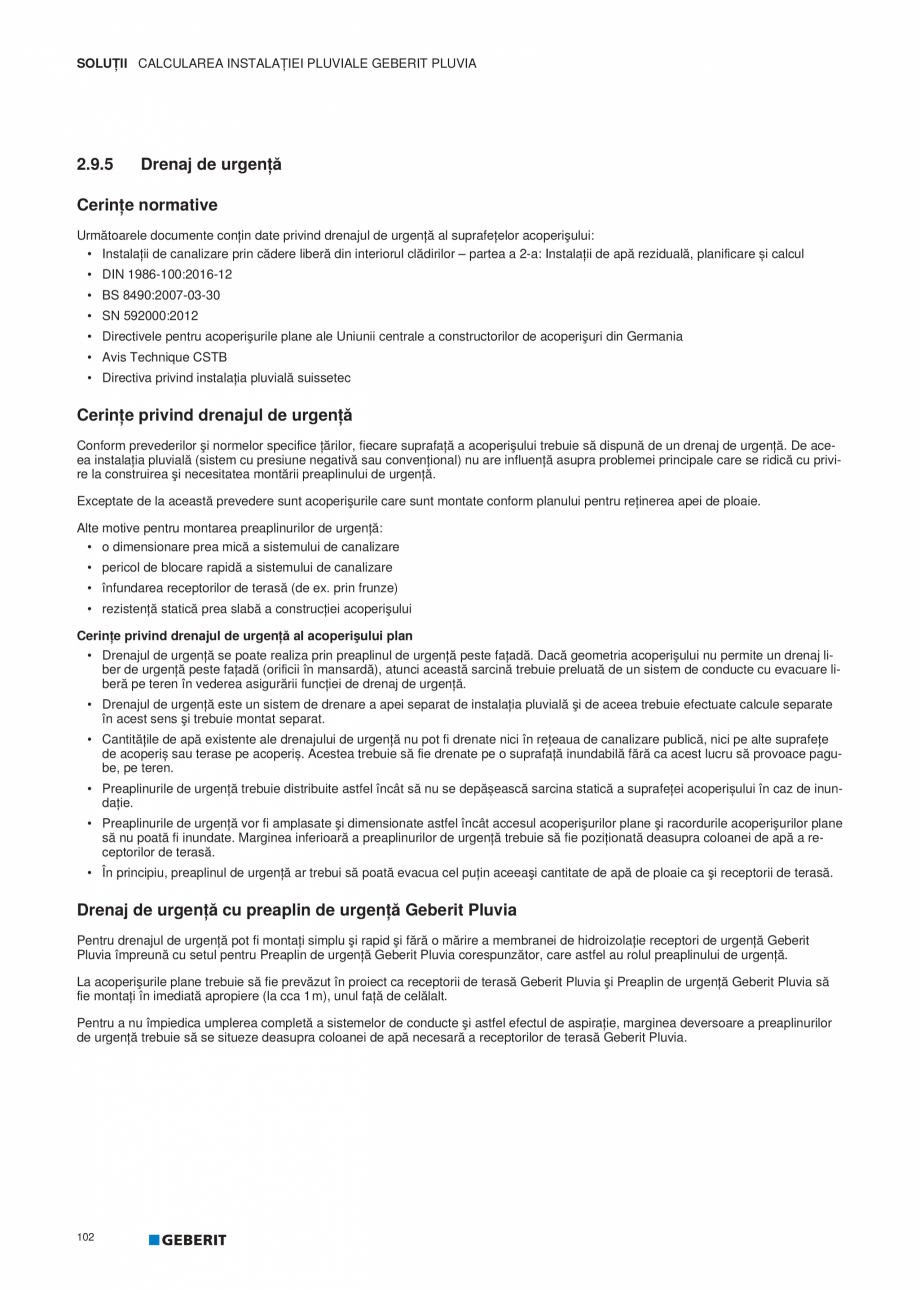

a asigurării funcţiei de drenaj de urgenţă. • Drenajul de urgenţă este un sistem de drenare a apei separat de instalaţia pluvială şi de aceea trebuie efectuate calcule separate în acest sens şi trebuie montat separat. • Cantităţile de apă existente ale drenajului de urgenţă nu pot fi drenate nici în reţeaua de canalizare publică, nici pe alte suprafeţe de acoperiș sau terase pe acoperiș. Acestea trebuie să fie drenate pe o suprafaţă inundabilă fără ca acest lucru să provoace pagube, pe teren. • Preaplinurile de urgenţă trebuie distribuite astfel încât să nu se depășească sarcina statică a suprafeţei acoperișului în caz de inundaţie. • Preaplinurile de urgenţă vor fi amplasate şi dimensionate astfel încât accesul acoperişurilor plane şi racordurile acoperişurilor plane să nu poată fi inundate. Marginea inferioară a preaplinurilor de urgenţă trebuie să fie poziţionată deasupra coloanei de apă a receptorilor de terasă. �

Pagina 115-Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana a asigurării funcţiei de drenaj de...

Pagina 116 - Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana � În principiu, preaplinul de ...

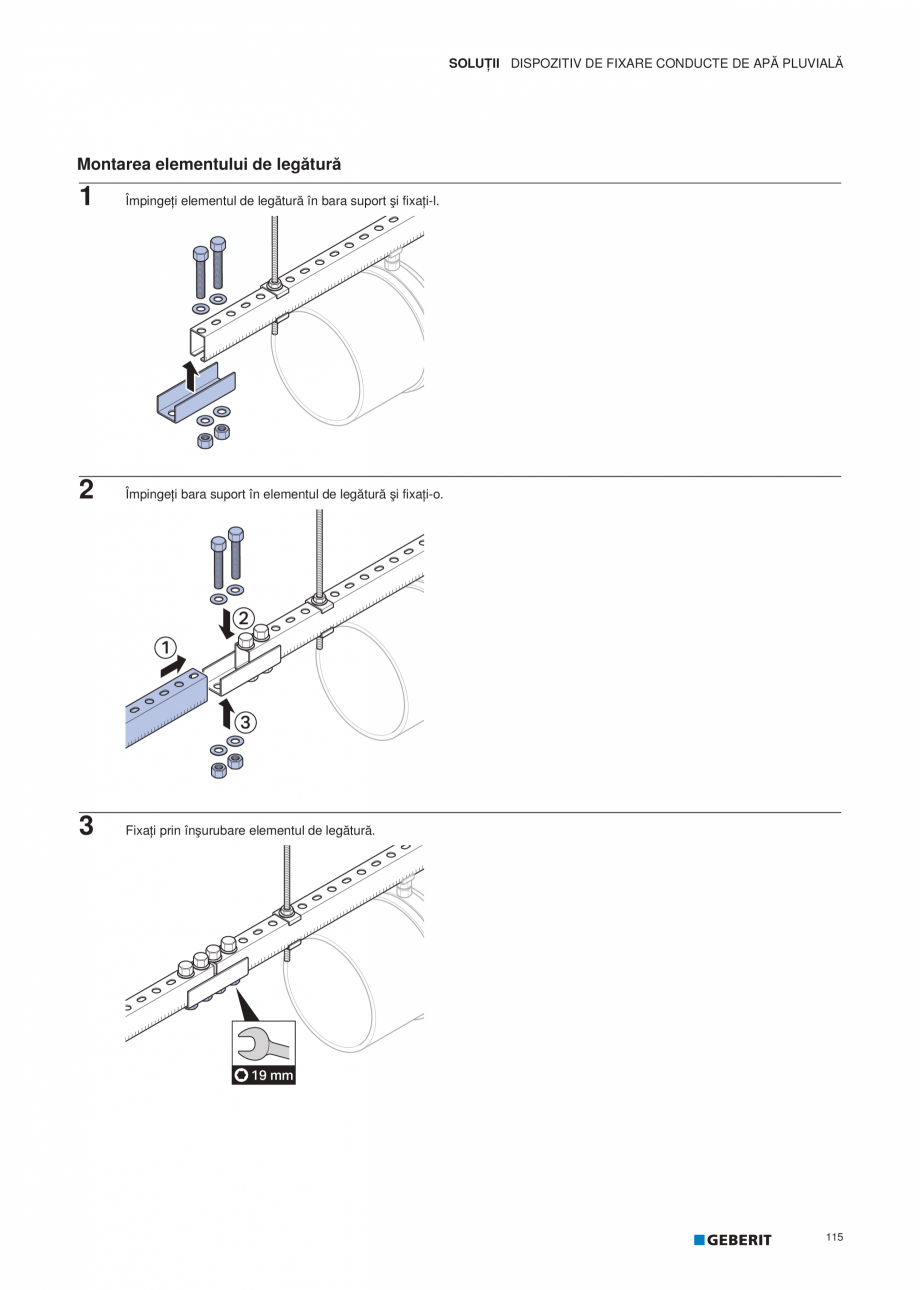

� În principiu, preaplinul de urgenţă ar trebui să poată evacua cel puţin aceeaşi cantitate de apă de ploaie ca şi receptorii de terasă. Drenaj de urgenţă cu preaplin de urgenţă Geberit Pluvia Pentru drenajul de urgenţă pot fi montaţi simplu şi rapid şi fără o mărire a membranei de hidroizolaţie receptori de urgenţă Geberit Pluvia împreună cu setul pentru Preaplin de urgenţă Geberit Pluvia corespunzător, care astfel au rolul preaplinului de urgenţă. La acoperişurile plane trebuie să fie prevăzut în proiect ca receptorii de terasă Geberit Pluvia şi Preaplin de urgenţă Geberit Pluvia să fie montaţi în imediată apropiere (la cca 1 m), unul faţă de celălalt. Pentru a nu împiedica umplerea completă a sistemelor de conducte şi astfel efectul de aspiraţie, marginea deversoare a preaplinurilor de urgenţă trebuie să se situeze deasupra coloanei de apă necesară a receptorilor de terasă Geberit Pluvia. 102 SOLUŢII CALCULAREA INSTALAŢI

Pagina 116-Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana � În principiu, preaplinul de urgenţă ar ...

Pagina 117 - Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana EI PLUVIALE GEBERIT PLUVIA

...

EI PLUVIALE GEBERIT PLUVIA Figura 105: Sistemul de preaplin de urgenţă Geberit Pluvia ca sistem de drenare separat 1 2 Sistem de drenare Geberit Pluvia Sistem de preaplin de urgenţă Geberit Pluvia Dimensionarea preaplinurilor de urgenţă conform standardului DIN 1986-100 Conform DIN 1986-100:2016-12 sistemele de drenaj şi sistemele de preaplin de urgenţă trebuie să poată drena timp de 5 minute cantitatea de ploaie de 5 minute (r (5,100)) care va cădea cu probabilitate la locul amplasării clădirii. Capacitatea minimă de descărcare a preaplinurilor de urgenţă este dată de diferenţa dintre ploaia de 5 minute şi capacitatea maximă de evacuare a sistemului de drenaj al acoperişului. Calcularea capacităţii maxime de evacuare stă la baza cantităţii de ploaie căzute (r(D,T)). Cantitatea de ploaie căzută descrie căderile de ploaie relevante pentru calcul, de regulă cu o frecvenţă statistică de 5 ani şi o durată a ploii de 5 minute (r(5,5)). 4127

Pagina 117-Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana EI PLUVIALE GEBERIT PLUVIA

Figura...

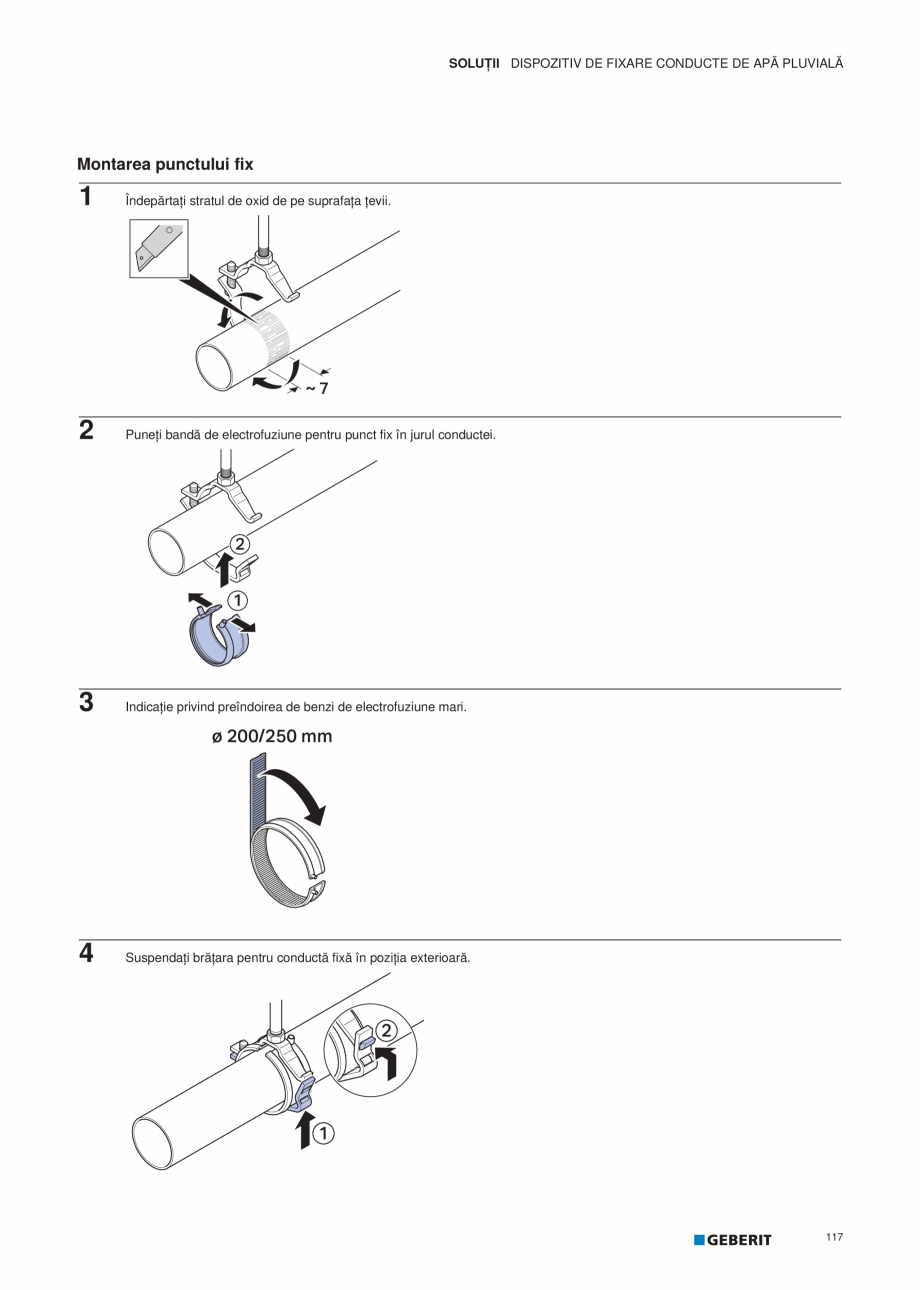

Pagina 118 - Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana U U'7&

$
...

U U'7& $ QNO Capacitatea minimă de descărcare a preaplinurilor de urgenţă în litri pe secundă (l/s) T r(5,10 Ploaia de 5 minute în litri pe secundă şi hectar, care va cădea cu probabilitate odată la 100 de ani 0) r(D,T) D T C A Ploaia calculată în litri pe secundă şi hectar [l/(s • ha)] Durata ploii în minute Căderile anuale de ploi Coeficientul de scurgere (luarea în considerare a coeficientului de scurgere C este permisă numai la stabilirea scurgerii cantităţii de ploaie căzută r(5,5) pentru suprafaţa acoperişului) Suprafaţa efectivă de precipitaţii căzute în m2 În cazul în care este necesară o protecţie excepţională a clădirii, sistemul de preaplin de urgenţă trebuie să fie capabil să dreneze singur ploaia de 5 minute r(5,100). Această situație este valabilă de exemplu, pentru spitale, teatre, staţii sensibile de telecomunicaţii, spaţii de depozitare pentru substanţe care prin umiditate pot emana gaze

Pagina 118-Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana U U'7&

$

QNO...

Pagina 119 - Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana toxice sau inflamabile şi...

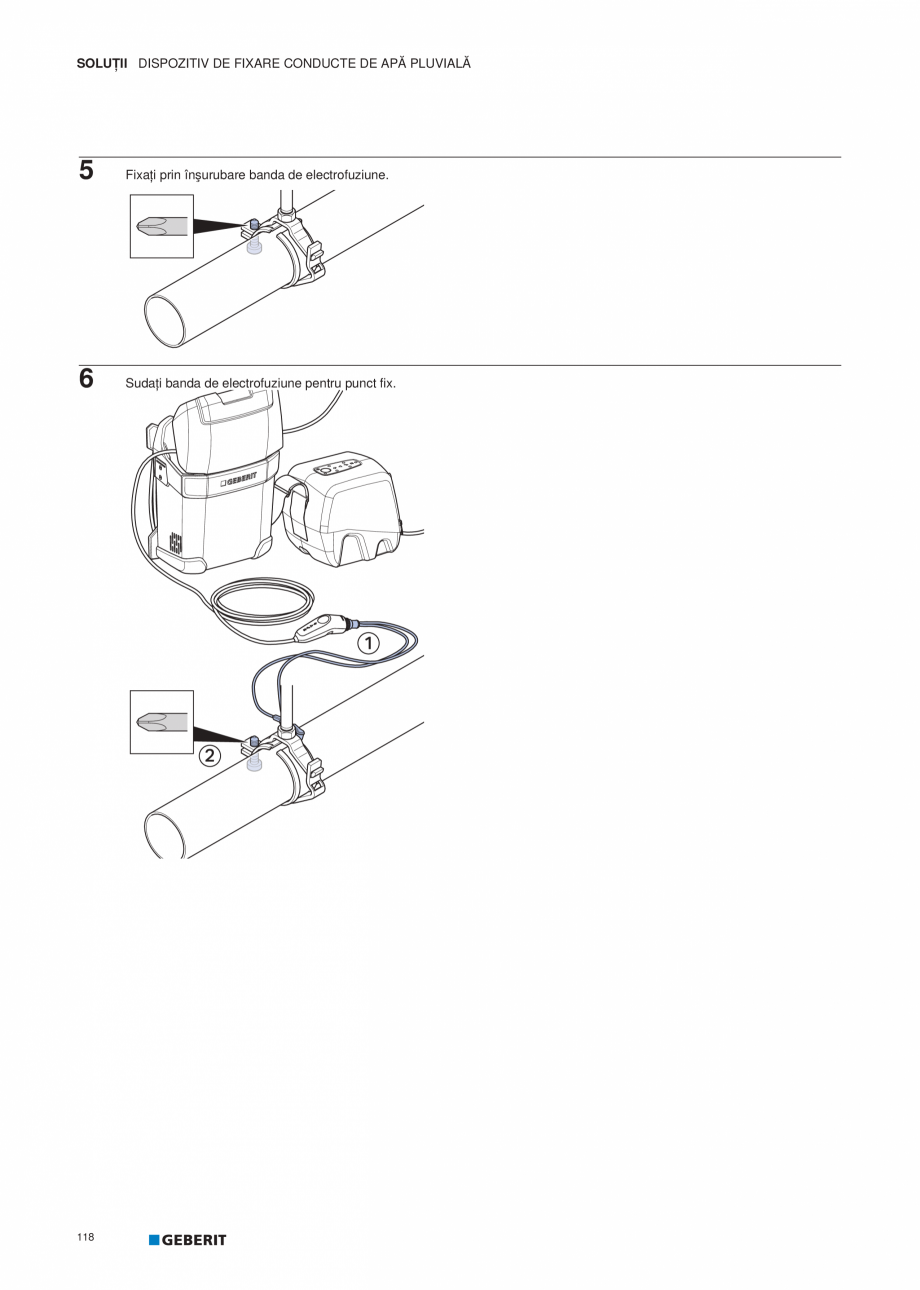

toxice sau inflamabile şi clădiri în care sunt depozitate opere de artă speciale. 103 SOLUŢII PROTECŢIE LA TASARE PENTRU ACOPERIŞURI RECOMANDATE PENTRU TERASE CIRCULABILE SAU TERASE CAROSABILE 2.10 PROTECŢIE LA TASARE PENTRU ACOPERIŞURI RECOMANDATE PENTRU TERASE CIRCULABILE SAU TERASE CAROSABILE Receptorii de terasă Geberit Pluvia trebuie protejaţi în structura acoperişului cu pavaj de plăci împotriva tasării. Se pot monta doar plăci cu îmbinări din material plastic. La folosirea de plăci care conţin ciment trebuie realizat în jurul receptorului de terasă Geberit Pluvia un strat de pietriş de cel puţin 1,30 m x 1,30 m. P Figura 106: Strat de pietriş (granulaţie pietriş= 16–32 mm) 104 SOLUŢII APLICARE ULTERIOARĂ A STRATULUI DE PIETRIŞ 2.11 APLICARE ULTERIOARĂ A STRATULUI DE PIETRIŞ Dacă acoperişul plan este acoperit ulterior cu un strat de pietriş, trebuie respectate dimensiunile minime ale tipurilor de pietriş, precum şi înăl

Pagina 119-Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana toxice sau inflamabile şi clădiri în...

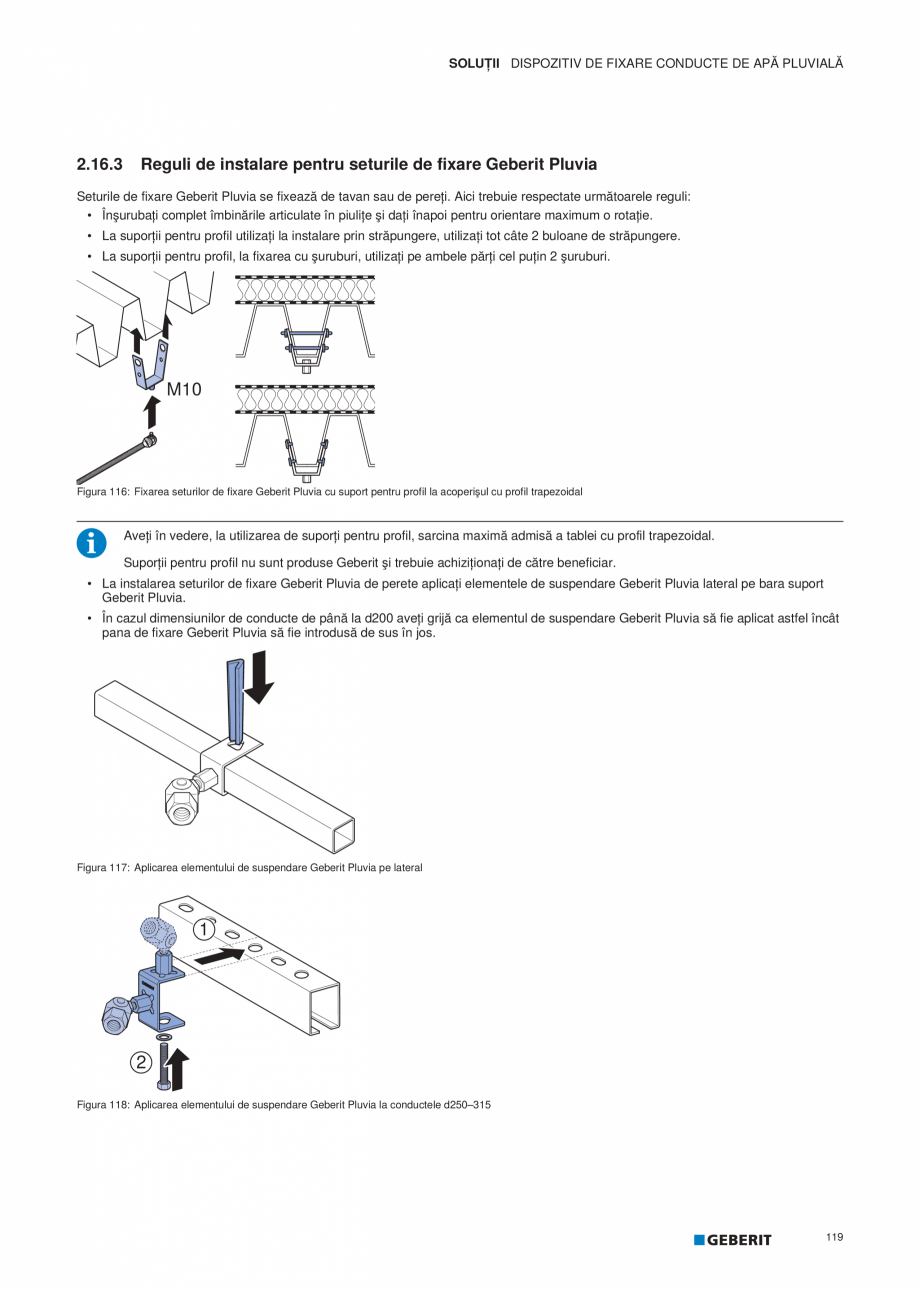

Pagina 120 - Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana ţimea maximă a stratului de...

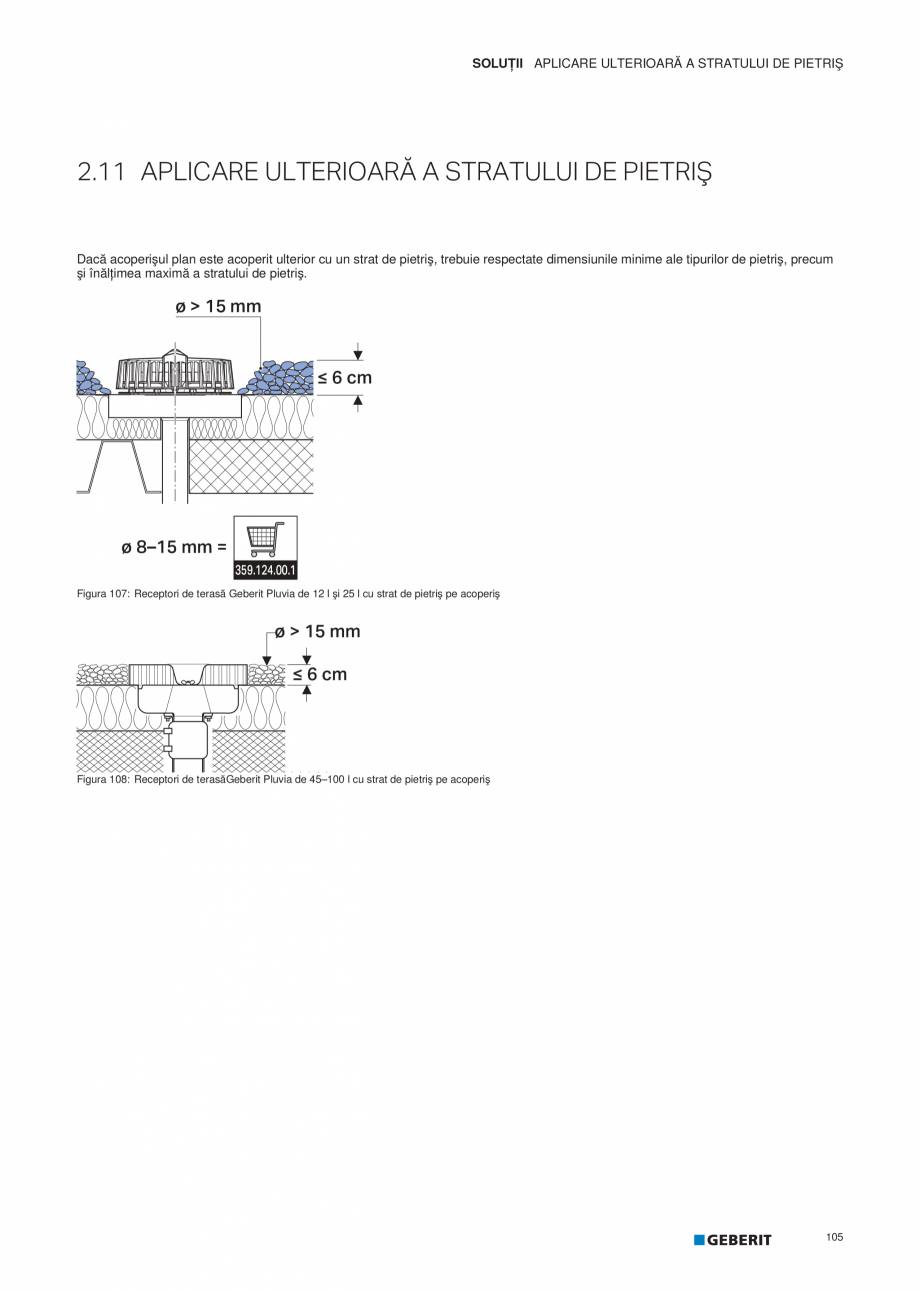

ţimea maximă a stratului de pietriş. ø > 15 mm ≤ 6 cm ø 8–15 mm = 359.124.00.1 Figura 107: Receptori de terasă Geberit Pluvia de 12 l şi 25 l cu strat de pietriş pe acoperiş ø > 15 mm ≤ 6 cm Figura 108: Receptori de terasăGeberit Pluvia de 45–100 l cu strat de pietriş pe acoperiş 105 SOLUŢII PROTECŢIE LA ÎNGHEŢ 2.12 PROTECŢIE LA ÎNGHEŢ Luarea unor măsuri de protecţie la îngheţ este recomandată la acoperişurile fără termoizolaţie şi la acoperişurile cu streşinile ieşite în afară, deoarece la acestea pot îngheţa secţiuni de conductă. În aceste cazuri recomandăm drenarea conductelor, inclusiv a receptorilor de terasă prin aplicarea unor măsuri corespunzătoare. Următoarele norme şi reglementări de construcţie trebuie respectate: • Elementele de încălzire trebuie să corespundă standardului EN 60335-2-40:2014-01. • Elementele de încălzire trebuie montate profesional şi conform standardului DIN VDE 0100. Instalarea �

Pagina 120-Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana ţimea maximă a stratului de pietriş.

ø ...

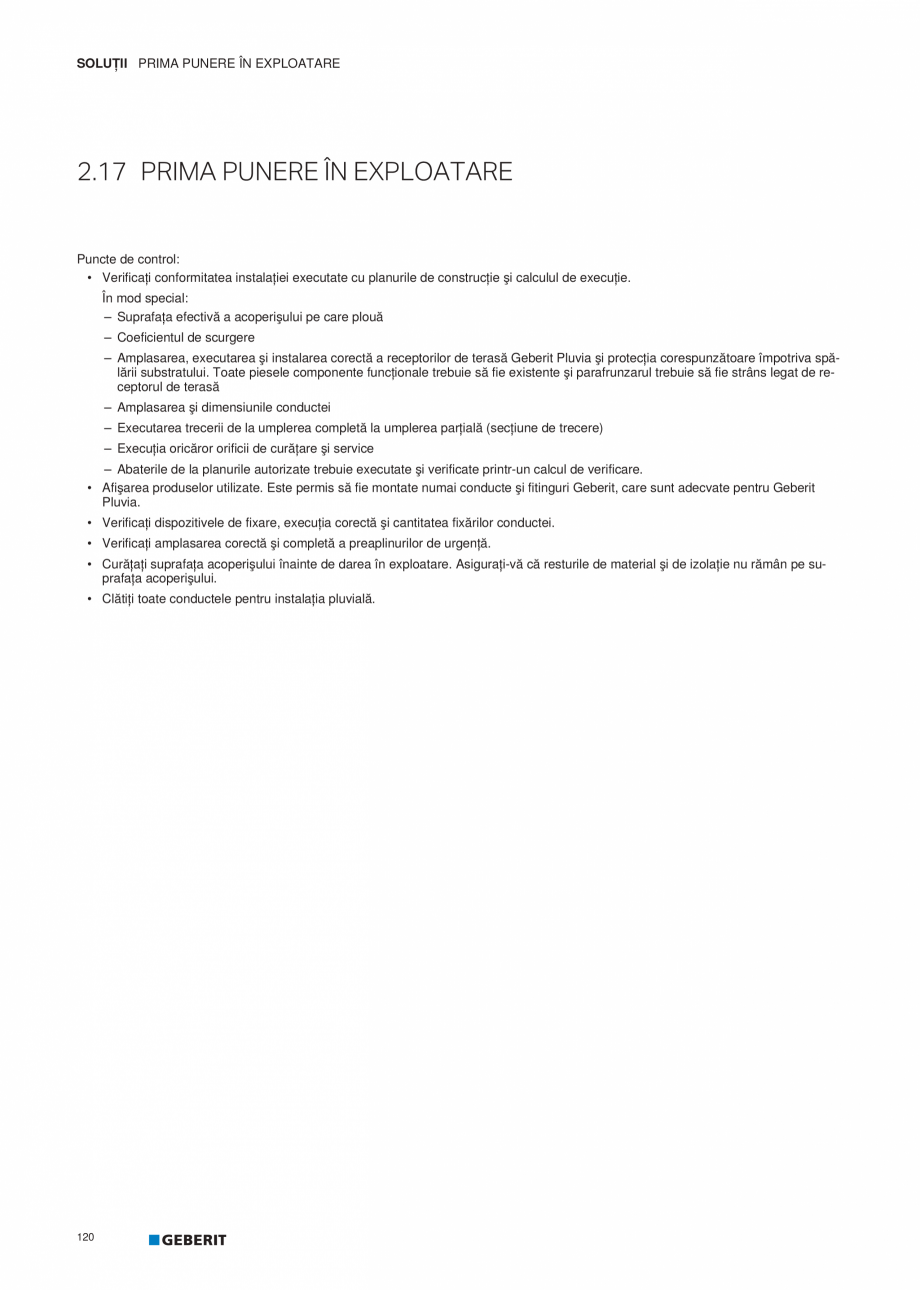

Pagina 121 - Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana �i utilizarea se vor efectua...

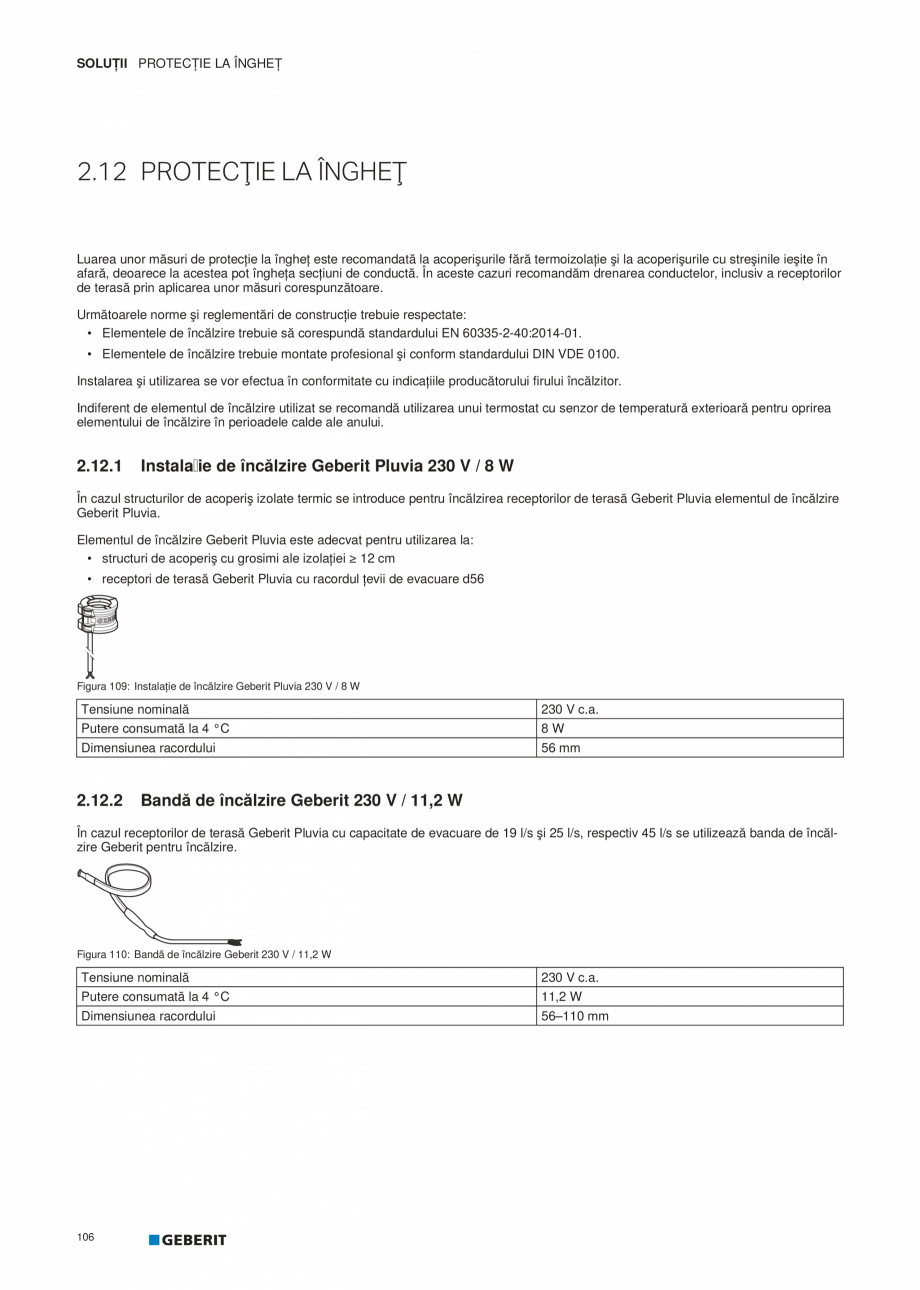

�i utilizarea se vor efectua în conformitate cu indicaţiile producătorului firului încălzitor. Indiferent de elementul de încălzire utilizat se recomandă utilizarea unui termostat cu senzor de temperatură exterioară pentru oprirea elementului de încălzire în perioadele calde ale anului. 2.12.1 Instalație de încălzire Geberit Pluvia 230 V / 8 W În cazul structurilor de acoperiş izolate termic se introduce pentru încălzirea receptorilor de terasă Geberit Pluvia elementul de încălzire Geberit Pluvia. Elementul de încălzire Geberit Pluvia este adecvat pentru utilizarea la: • structuri de acoperiş cu grosimi ale izolaţiei ≥ 12 cm • receptori de terasă Geberit Pluvia cu racordul ţevii de evacuare d56 Figura 109: Instalație de încălzire Geberit Pluvia 230 V / 8 W Tensiune nominală 230 V c.a. Putere consumată la 4 °C 8W Dimensiunea racordului 56 mm 2.12.2 Bandă de încălzire Geberit 230 V / 11,2 W În cazul receptorilor de terasă Geberit

Pagina 121-Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana �i utilizarea se vor efectua în...

Pagina 122 - Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana Pluvia cu capacitate de...

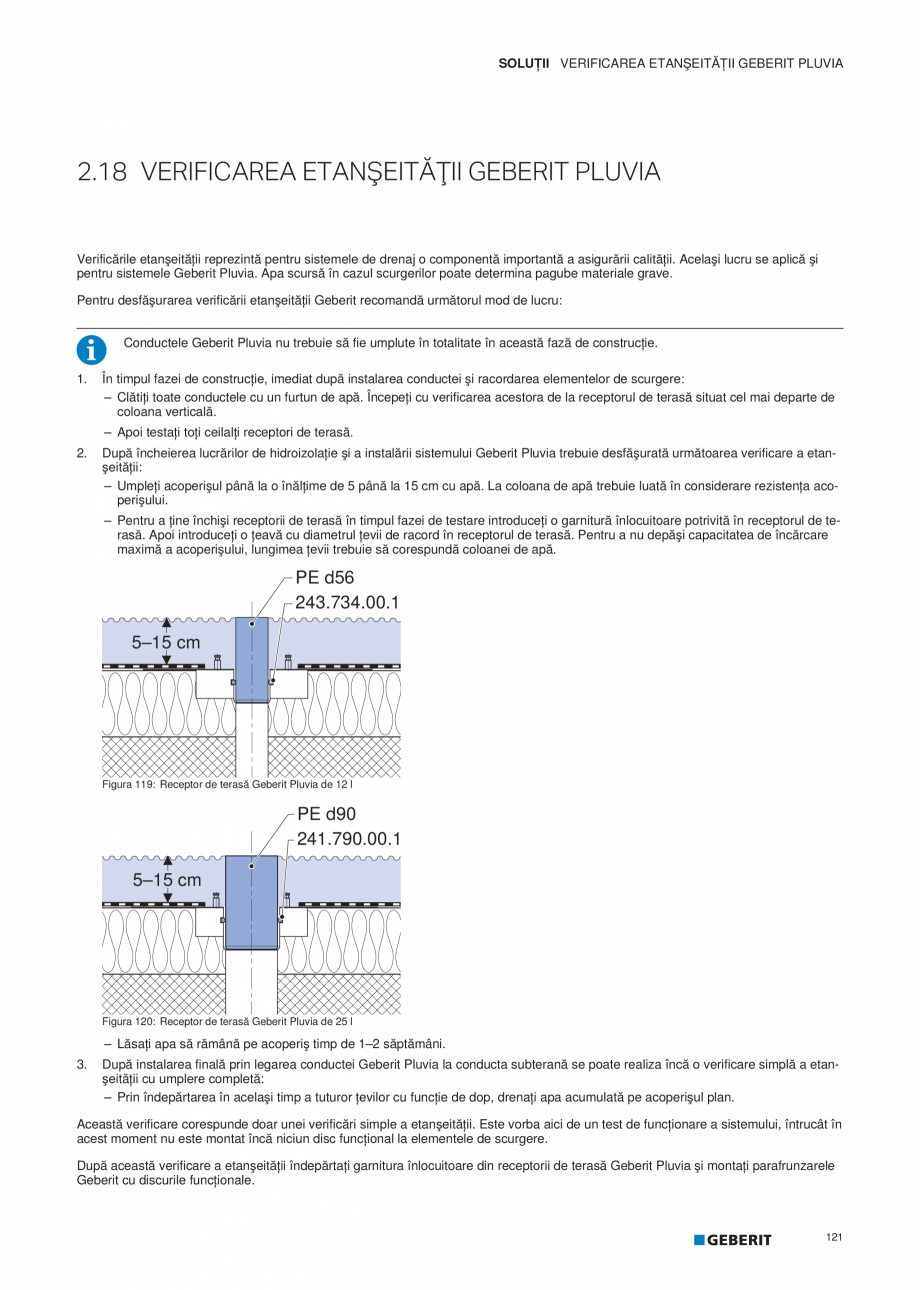

Pluvia cu capacitate de evacuare de 19 l/s şi 25 l/s, respectiv 45 l/s se utilizează banda de încălzire Geberit pentru încălzire. Figura 110: Bandă de încălzire Geberit 230 V / 11,2 W Tensiune nominală 230 V c.a. Putere consumată la 4 °C 11,2 W Dimensiunea racordului 56–110 mm 106 SOLUŢII PROTECŢIE CONTRA DAUNELOR PROVOCATE DE GRINDINĂ 2.13 PROTECŢIE CONTRA DAUNELOR PROVOCATE DE GRINDINĂ În zonele periclitate de grindină Geberit recomandă protejarea receptorului de terasă Geberit Pluvia. 2.13.1 Protecţie împotriva grindinei pentru receptorul de terasă Geberit Pluvia pe acoperiş plan Pe acoperişuri plane se poate monta un grătar (dimensiunea orificiilor cca 8 x 20 mm) pentru protejarea receptorului de terasă Geberit Pluvia. Figura 111: Grătar pentru receptorul de terasă Geberit Pluvia Grătarul nu face parte din gama Geberit şi trebuie achiziţionat separat. 2.13.2 Protecţie împotriva grindinei pentru receptorul de terasă Geberit P

Pagina 122-Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana Pluvia cu capacitate de evacuare de 19 l/s ...

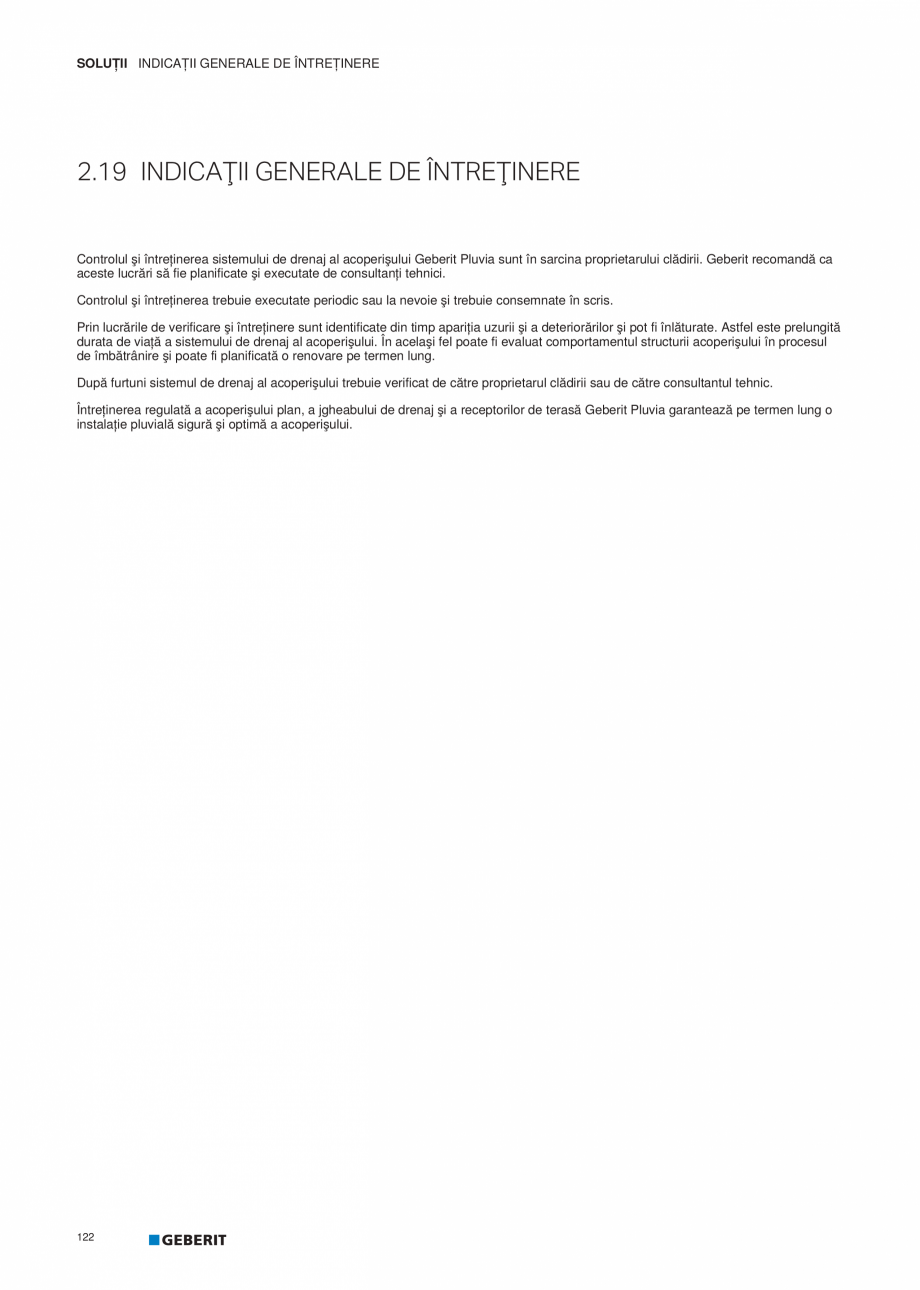

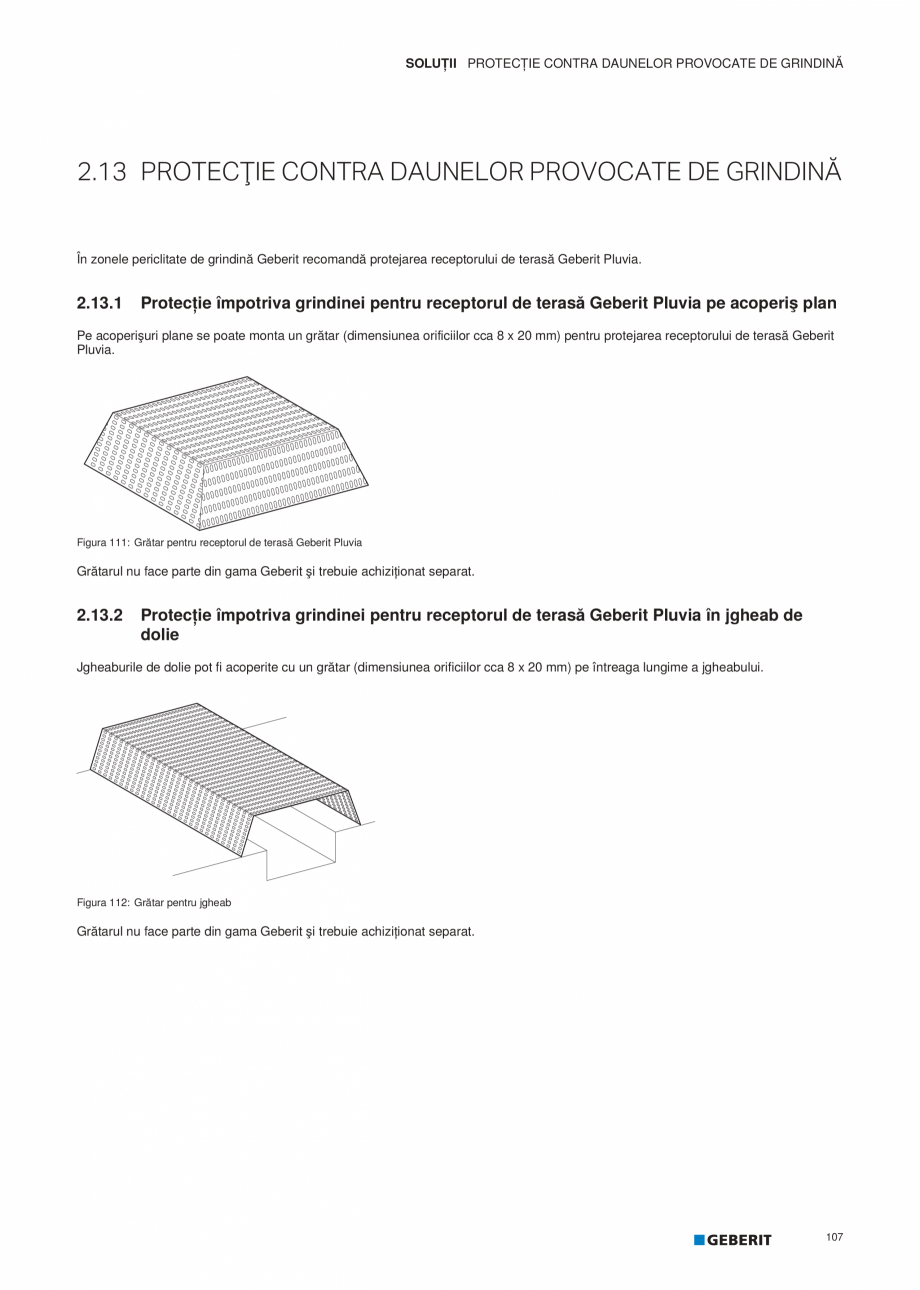

Pagina 123 - Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana luvia în jgheab de
dolie
...

luvia în jgheab de dolie Jgheaburile de dolie pot fi acoperite cu un grătar (dimensiunea orificiilor cca 8 x 20 mm) pe întreaga lungime a jgheabului. Figura 112: Grătar pentru jgheab Grătarul nu face parte din gama Geberit şi trebuie achiziţionat separat. 107 SOLUŢII IZOLARE ACUSTICĂ 2.14 IZOLARE ACUSTICĂ La clădirile cu cerinţe pentru izolare acustică se poate obţine o optimizare din punct de vedere acustic prin: • utilizarea piesei de inserţie pentru reducerea zgomotului Geberit Pluvia pentru receptoare de terasă • amplasarea conductei optimizată din punct de vedere acustic Pentru evitarea propagării sunetului în corpuri se va monta o izolare acustică în punctele de contact dintre structura de rezistenţă a clădirii şi sistemele de conducte. Pentru a evita o propagare prin aer se poate efectua o pozare într-o ghenă de instalaţii izolată acustic şi/sau să se monteze o izolaţie cu material fonoizolant Geberit Isol Flex. În cazul montării unu

Pagina 123-Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana luvia în jgheab de
dolie

Jgheaburile de...

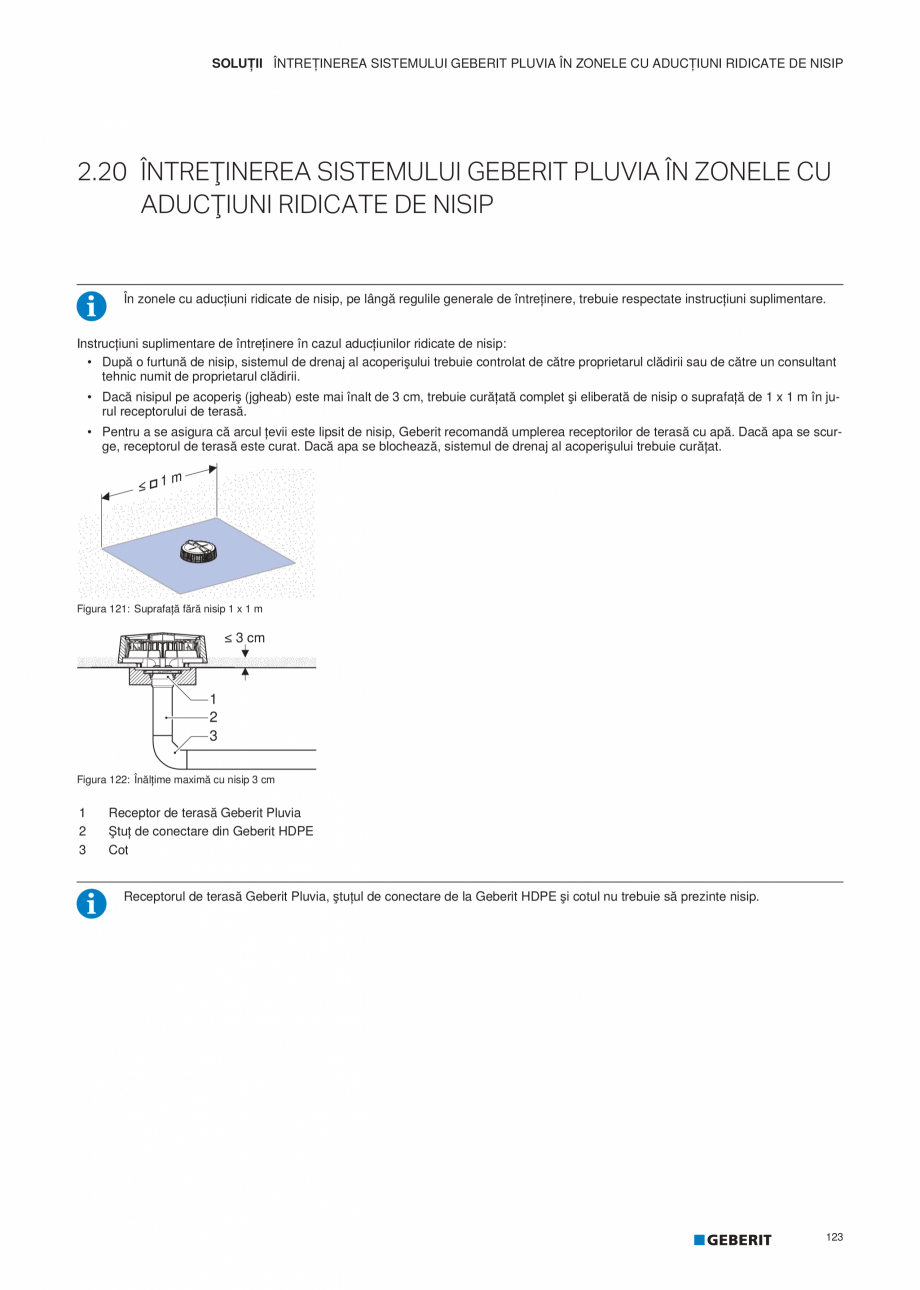

Pagina 124 - Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana i sistem de drenaj al...

i sistem de drenaj al acoperişului Geberit Pluvia la clădiri cu cerinţe pentru izolare acustică trebuie consultat un inginer specializat în acustica construcţiilor. 2.14.1 Piesă de inserţie Geberit Pluvia pentru reducerea zgomotului pentru receptoare de terasă În cazul unor cerinţe ridicate pentru izolarea acustică se poate monta Piesă de inserţie Geberit Pluvia pentru reducerea zgomotului pentru receptoare de terasă în vederea reducerii zgomotului. Figura 113: Piesă de inserţie Geberit Pluvia pentru reducerea zgomotului pentru receptoare de terasă 2.14.2 Materialul fonoizolant Geberit Isol Flex Cu Materialul fonoizolant Geberit Isol Flex se poate realiza o protecţie combinată contra umezelii şi zgomotului. Pe lângă montarea ca material fonoizolant pentru decuplarea propagării sunetului în structură este adecvată şi ca izolaţie anticondens în spaţii cu solicitare normală. Figura 114: Materialul fonoizolant Geberit Isol Flex Toate locurile de lo

Pagina 124-Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana i sistem de drenaj al acoperişului Geberit ...

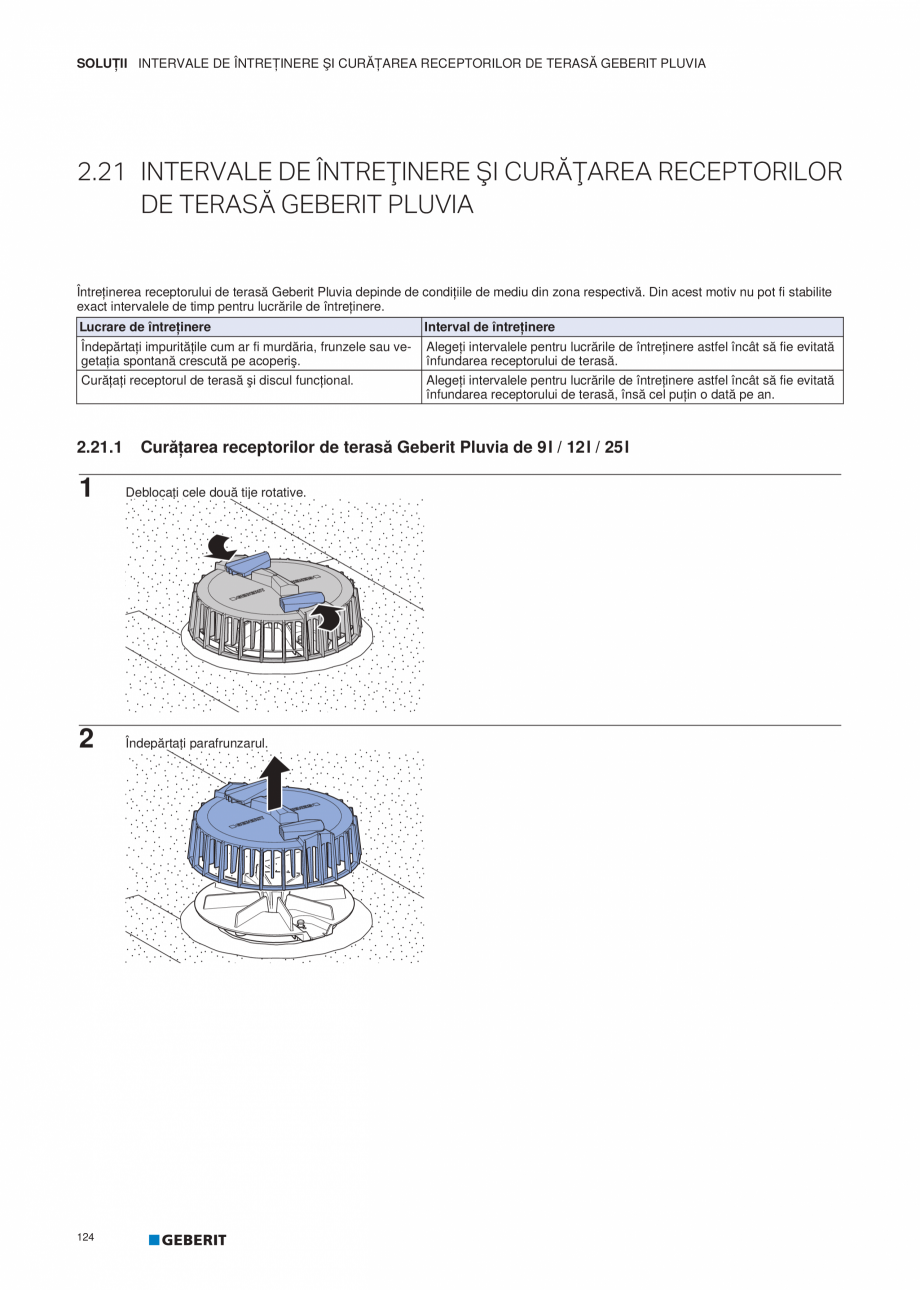

Pagina 125 - Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana vire trebuie lipite:
•...

vire trebuie lipite: • marginile axiale paralele la axa conductei • margini axiale • toate marginile externe ale fitingurilor 108 SOLUŢII PROTECŢIE CONTRA UMEZELII 2.15 PROTECŢIE CONTRA UMEZELII La diferenţe de temperatură între conducta de pe acoperiş, structura acoperişului şi mediul înconjurător se poate forma condens pe conductă. Pentru a evita formarea condensului, conductele de pe acoperiş trebuie să fie prevăzute cu o izolaţie anticondens. 2.15.1 Execuţia izolaţiei anticondens cu materialul fonoizolant Geberit Isol Flex Materialul fonoizolant Geberit Isol Flex poate fi utilizat în următoarele condiţii ca izolaţie anticondens: • temperatura apei pluviale ≥ 0 °C • temperatura camerei < 25 °C • umiditate < 60 % În cazul utilizării materialului fonoizolant Geberit Isol Flex ca izolaţie anticondens toate marginile trebuie lipite după cum urmează cu o bandă adezivă adecvată (lăţime de lipire ≥ 7 cm): • margine axială paralel

Pagina 125-Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana vire trebuie lipite:
• marginile axiale...

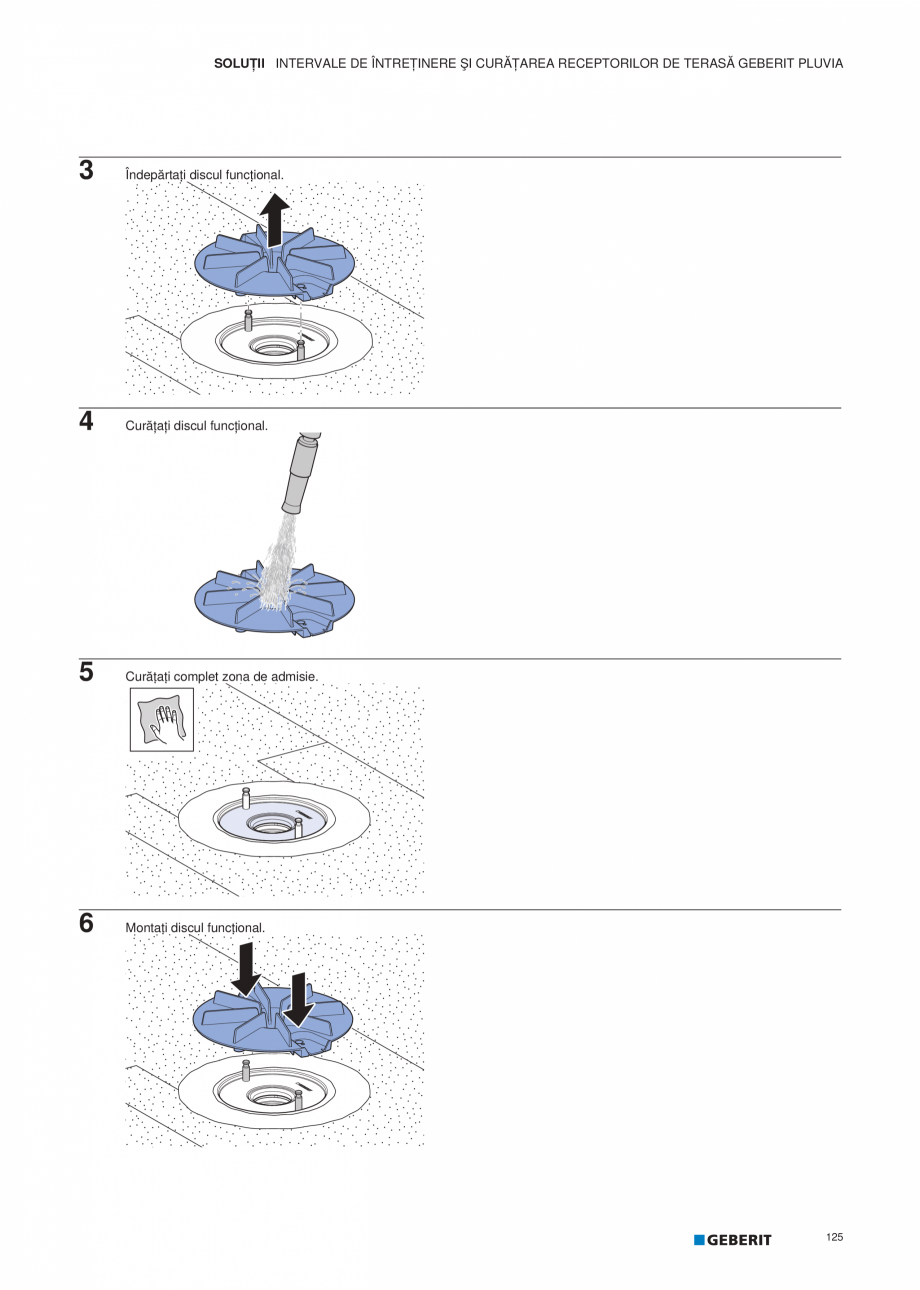

Pagina 126 - Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana ă cu tronsonul de conductă...

ă cu tronsonul de conductă • margine axială • la fitinguri toate marginile exterioare Figura 115: Izolaţie anticondens cu material fonoizolant Geberit Isol Flex 109 SOLUŢII DISPOZITIV DE FIXARE CONDUCTE DE APĂ PLUVIALĂ 2.16 DISPOZITIV DE FIXARE CONDUCTE DE APĂ PLUVIALĂ În cadrul următoarelor procese de instalare este vorba de variante prescurtate şi incomplete din cadrul instrucţiunilor pentru montaj Geberit. Acestea conţin cele mai importante etape. Pentru instalare trebuie utilizate instrucţiunile pentru montaj complete care sunt ataşate produselor. Unde nu se menţionează altceva în cazul datelor de măsurare este vorba de cm. 2.16.1 Dispozitiv de fixare orizontal pentru ţevi d40–200 cu sistemul de fixare Geberit Pluvia Montarea barei suport 1 Strângeţi prin înșurubare elementul de suspendare de tija filetată. M10 2 Introduceţi bara suport în elementul de suspendare. M10 3 110 Bateţi pana de fixare. SOLUŢII DISPOZITIV DE FIXARE C

Pagina 126-Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana ă cu tronsonul de conductă
• margine...

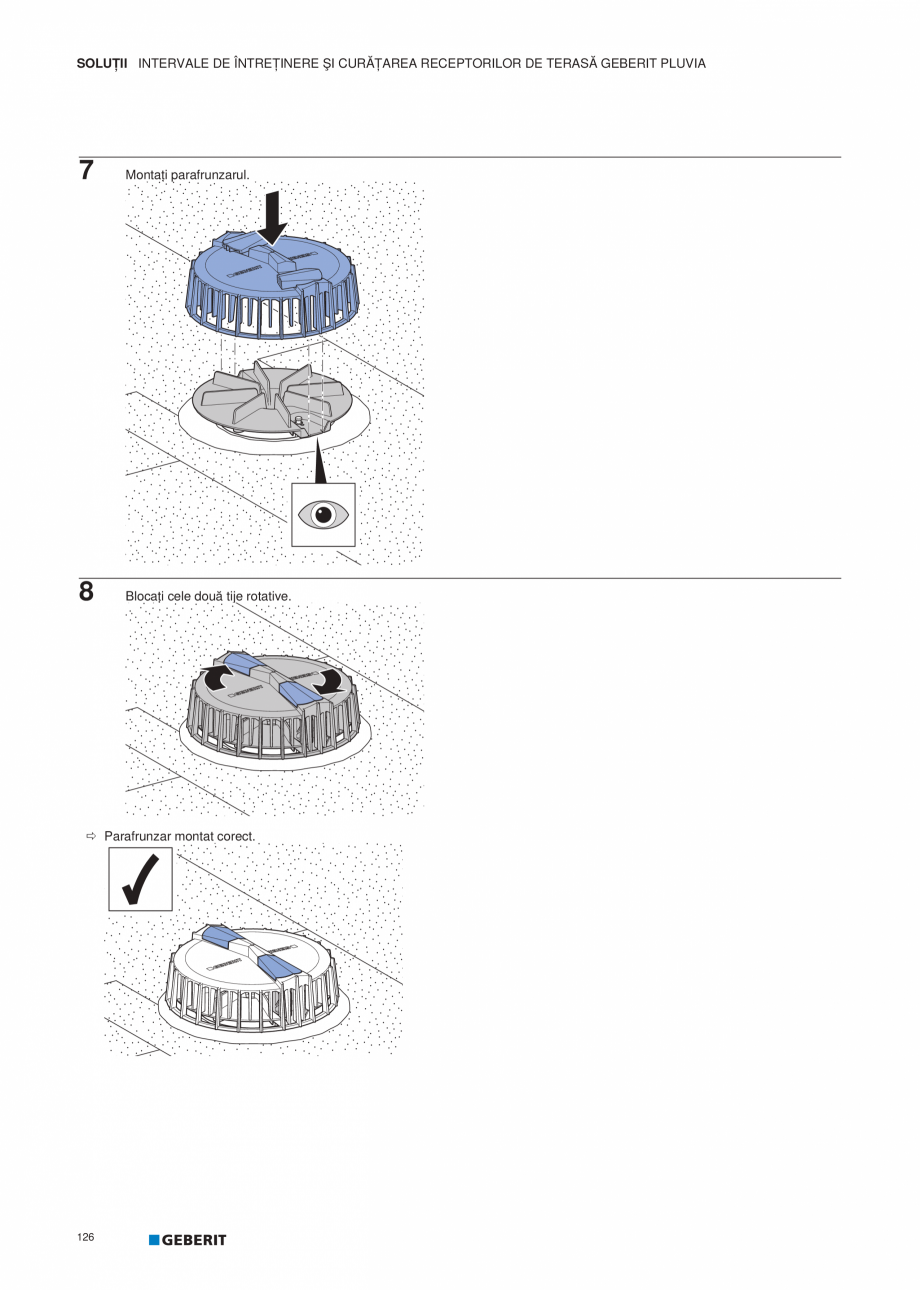

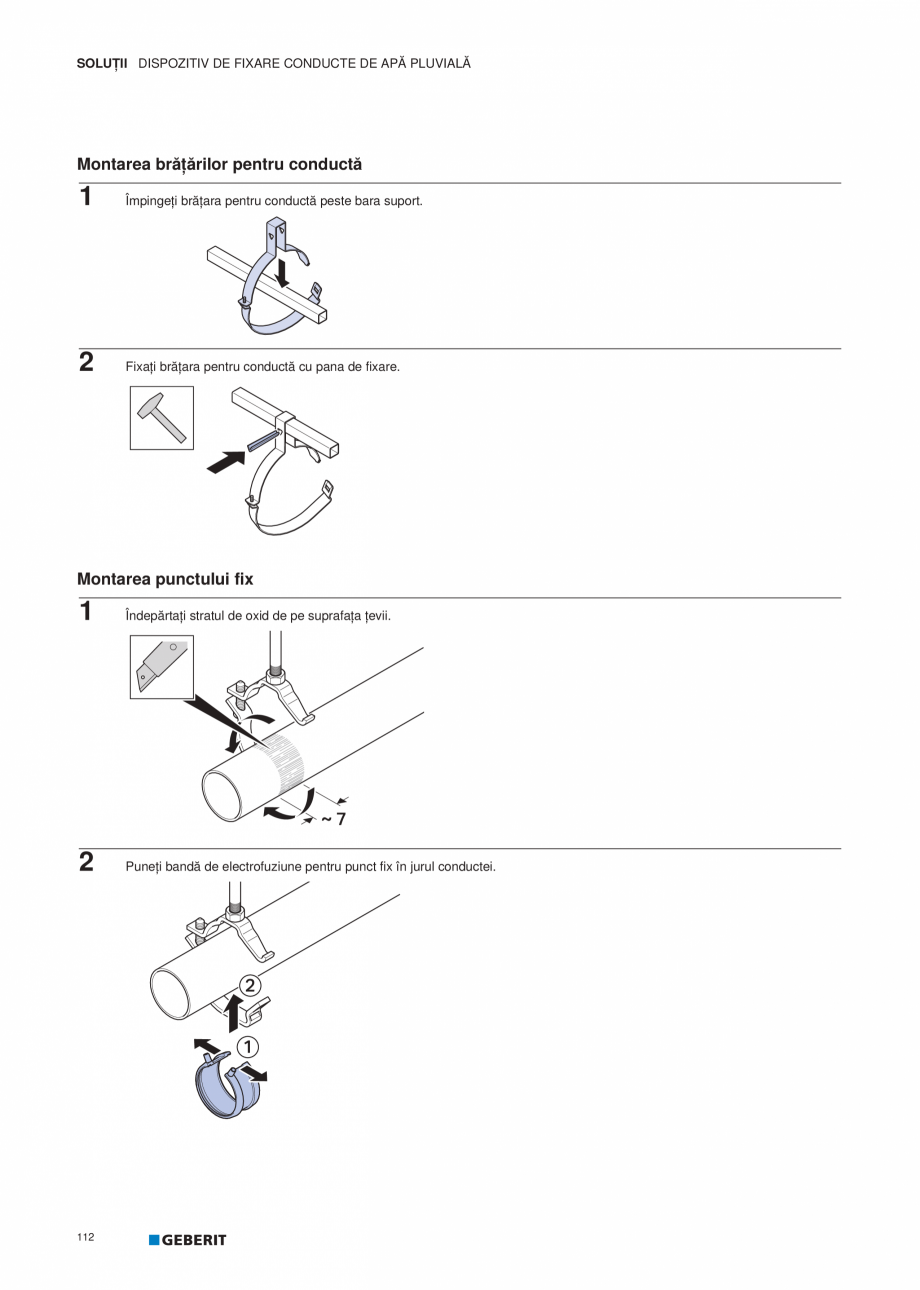

Pagina 127 - Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana ONDUCTE DE APĂ PLUVIALĂ
...

ONDUCTE DE APĂ PLUVIALĂ Montarea elementului de legătură 1 Introduceţi bara suport în jumătatea stângă a elementului de legătură. 2 Fixaţi bara suport cu două pene de fixare. 3 Introduceţi bara suport în jumătatea dreaptă a elementului de legătură. 4 Fixaţi bara suport cu două pene de fixare. 111 SOLUŢII DISPOZITIV DE FIXARE CONDUCTE DE APĂ PLUVIALĂ Montarea brăţărilor pentru conductă 1 Împingeţi brăţara pentru conductă peste bara suport. 2 Fixaţi brăţara pentru conductă cu pana de fixare. Montarea punctului fix 1 Îndepărtaţi stratul de oxid de pe suprafaţa ţevii. ~7 2 Puneţi bandă de electrofuziune pentru punct fix în jurul conductei. 2 1 112 SOLUŢII DISPOZITIV DE FIXARE CONDUCTE DE APĂ PLUVIALĂ 3 Indicaţie privind preîndoirea de benzi de electrofuziune mari. ø 200/250 mm 4 Suspendaţi brăţara pentru conductă fixă în poziţia exterioară. 2 1 5 Fixaţi prin înşurubare banda de electrofuziune

Pagina 127-Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana ONDUCTE DE APĂ PLUVIALĂ

Montarea...

Pagina 128 - Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana .

6

Sudaţi banda de...

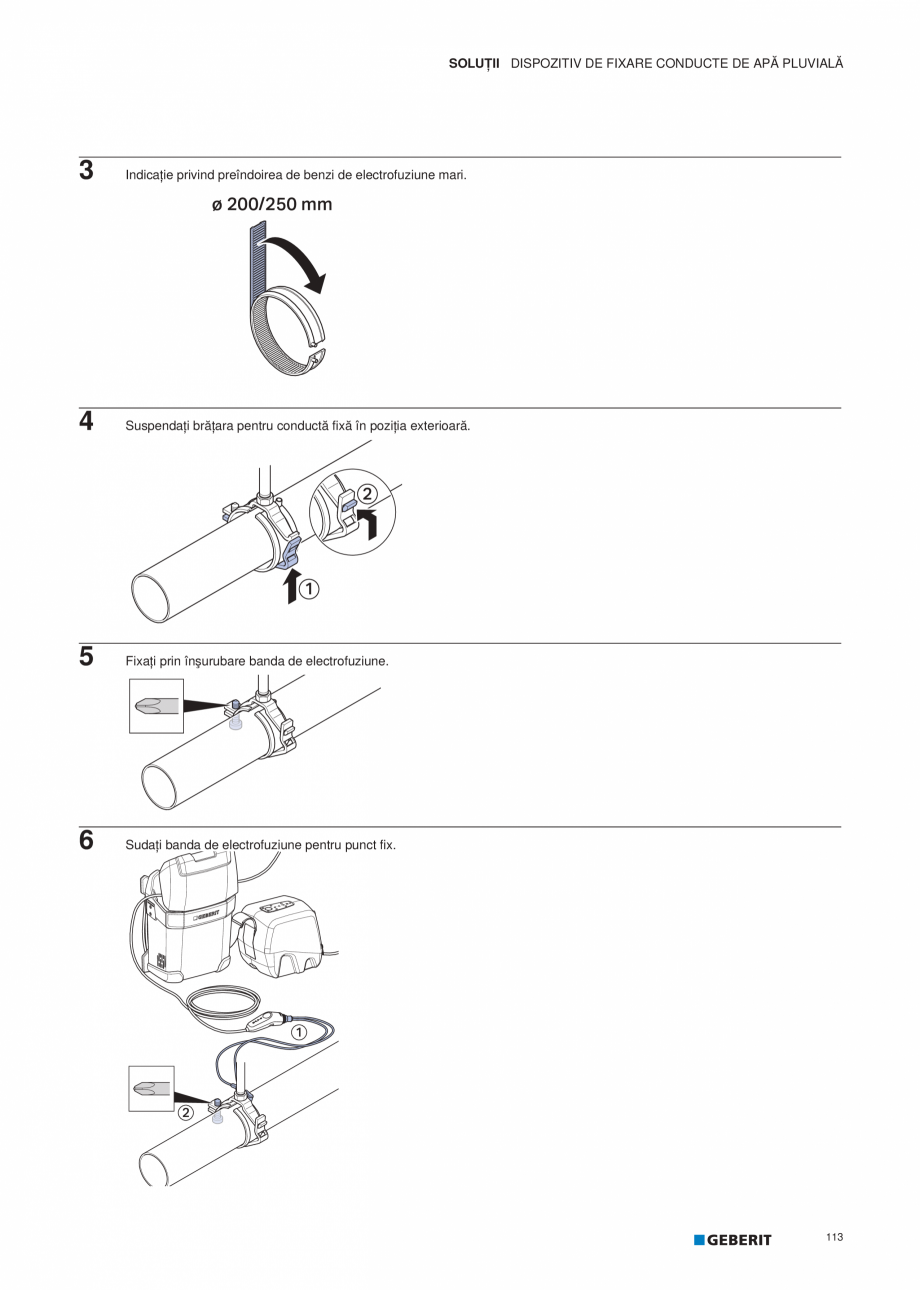

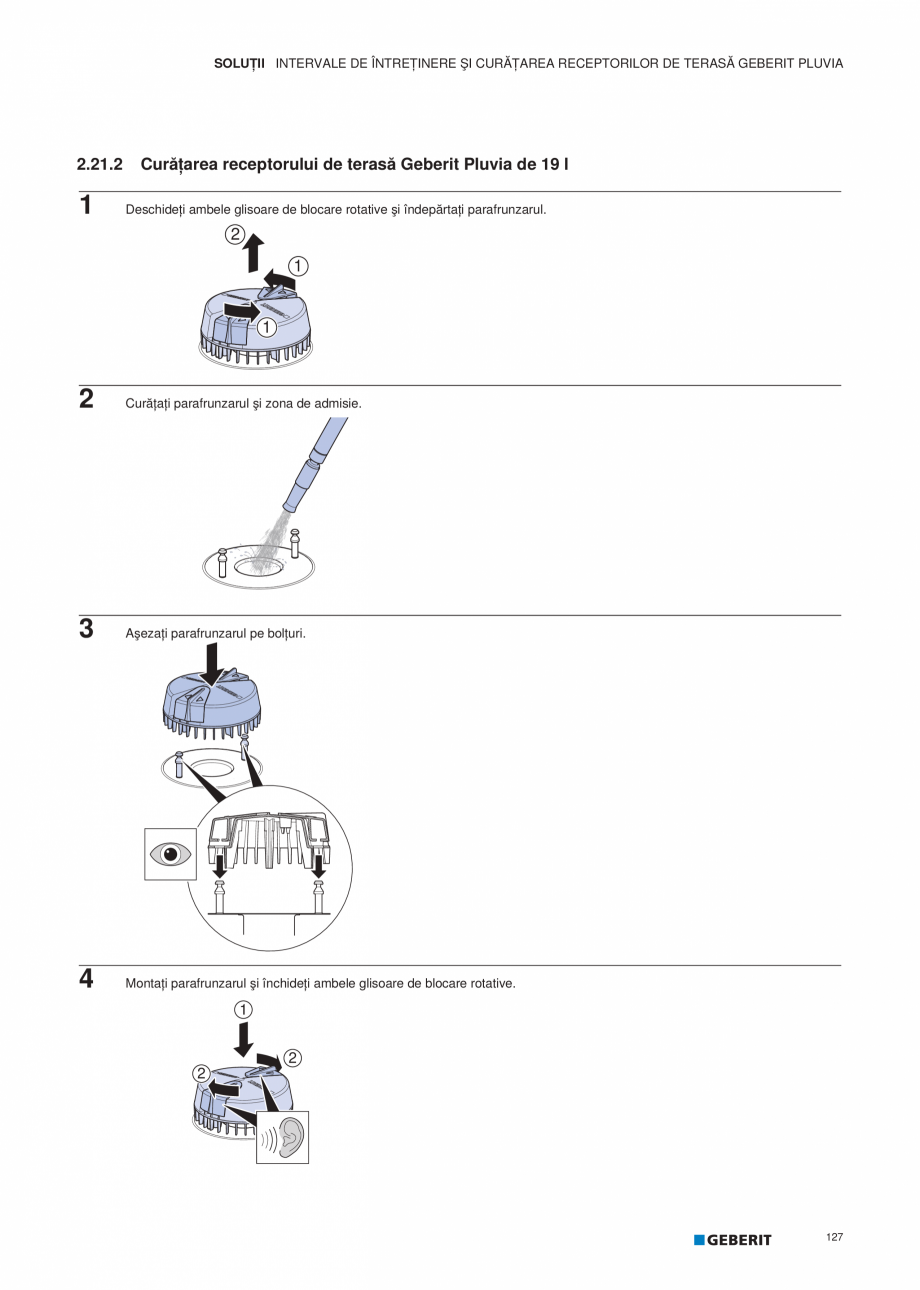

. 6 Sudaţi banda de electrofuziune pentru punct fix. 1 2 113 SOLUŢII DISPOZITIV DE FIXARE CONDUCTE DE APĂ PLUVIALĂ 2.16.2 Dispozitiv de fixare orizontal pentru ţevi d250–315 cu sistemul de fixare Geberit Pluvia Montarea barei suport 1 Fixaţi prin înşurubare piuliţa-opritor şi şaiba pe tija filetată. M10 2 Împingeţi bara suport în tija filetată. 8 3 Fixaţi elementul de suspendare de tija filetată. 4 Fixaţi prin înşurubare elementul de suspendare. 17 mm 114 SOLUŢII DISPOZITIV DE FIXARE CONDUCTE DE APĂ PLUVIALĂ Montarea elementului de legătură 1 Împingeţi elementul de legătură în bara suport şi fixaţi-l. 2 Împingeţi bara suport în elementul de legătură şi fixaţi-o. 2 1 3 3 Fixaţi prin înşurubare elementul de legătură. 19 mm 115 SOLUŢII DISPOZITIV DE FIXARE CONDUCTE DE APĂ PLUVIALĂ Montarea brăţărilor pentru conductă 1 Prefabricaţi brăţara pentru conductă cu materialul de fixare. 1 2 3 24

Pagina 128-Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana .

6

Sudaţi banda de electrofuziune pentru...

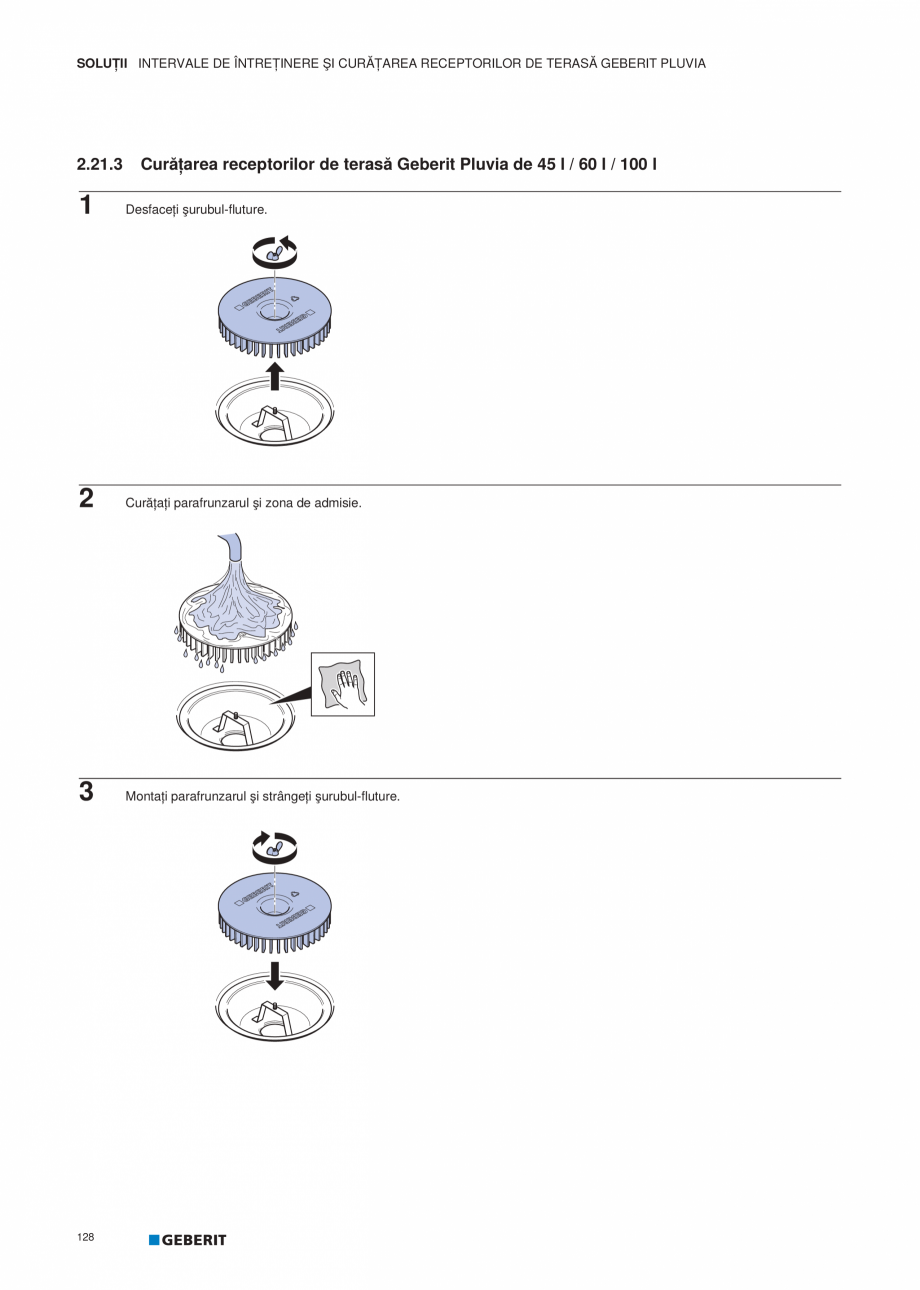

Pagina 129 - Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana mm

2

Plasaţi elementul de...

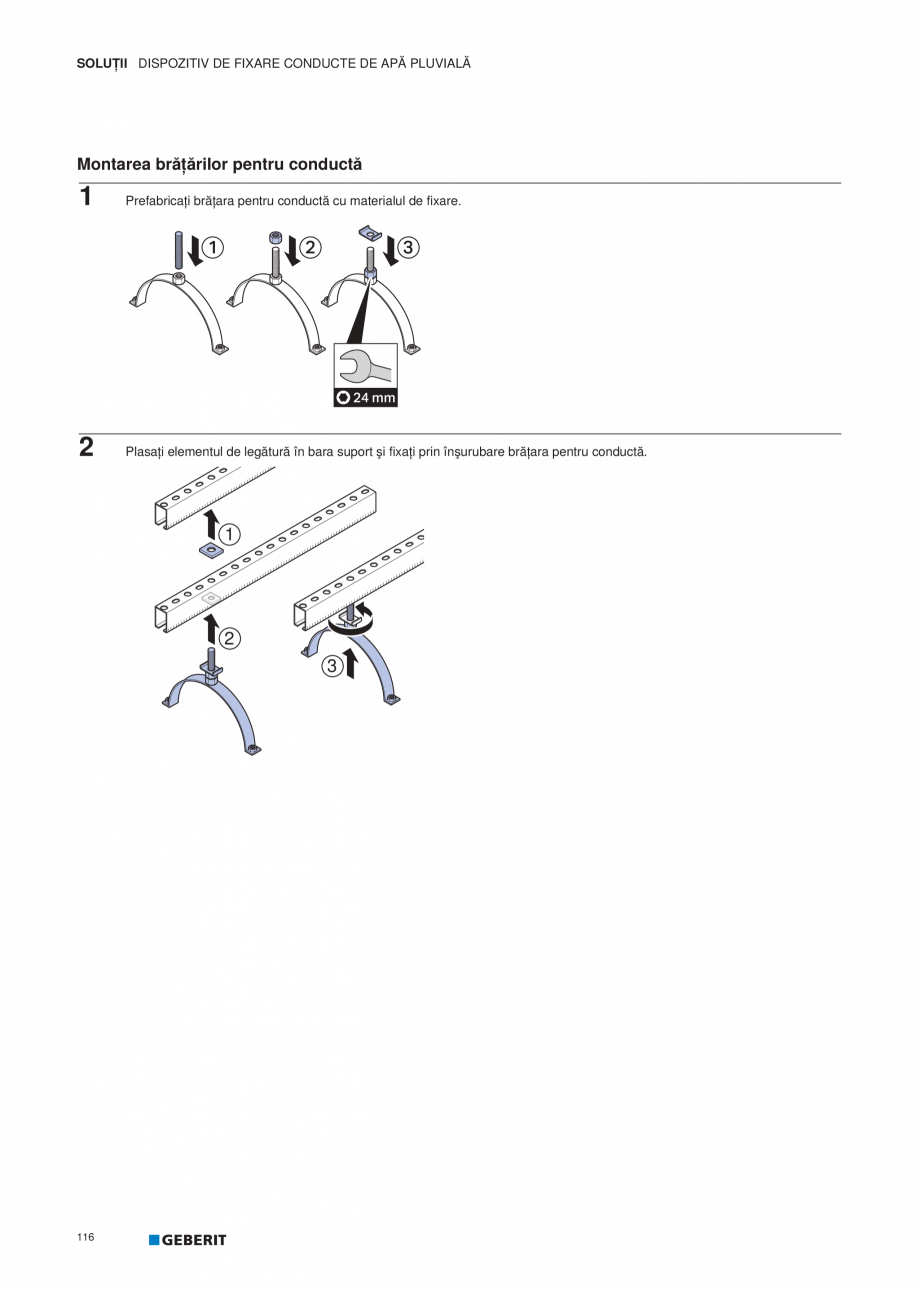

mm 2 Plasaţi elementul de legătură în bara suport şi fixaţi prin înşurubare brăţara pentru conductă. 1 2 3 116 SOLUŢII DISPOZITIV DE FIXARE CONDUCTE DE APĂ PLUVIALĂ Montarea punctului fix 1 Îndepărtaţi stratul de oxid de pe suprafaţa ţevii. ~7 2 Puneţi bandă de electrofuziune pentru punct fix în jurul conductei. 2 1 3 Indicaţie privind preîndoirea de benzi de electrofuziune mari. ø 200/250 mm 4 Suspendaţi brăţara pentru conductă fixă în poziţia exterioară. 2 1 117 SOLUŢII DISPOZITIV DE FIXARE CONDUCTE DE APĂ PLUVIALĂ 5 Fixaţi prin înşurubare banda de electrofuziune. 6 Sudaţi banda de electrofuziune pentru punct fix. 1 2 118 SOLUŢII DISPOZITIV DE FIXARE CONDUCTE DE APĂ PLUVIALĂ 2.16.3 Reguli de instalare pentru seturile de fixare Geberit Pluvia Seturile de fixare Geberit Pluvia se fixează de tavan sau de pereţi. Aici trebuie respectate următoarele reguli: • Înşurubaţi complet îmbinările articulate

Pagina 129-Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana mm

2

Plasaţi elementul de legătură în ...

Pagina 130 - Geberit Pluvia - Manual GEBERIT Catalog, brosura Romana în piuliţe şi daţi înapoi ...

în piuliţe şi daţi înapoi pentru orientare maximum o rotaţie. • La suporţii pentru profil utilizaţi la instalare prin străpungere, utilizaţi tot câte 2 buloane de străpungere. • La suporţii pentru profil, la fixarea cu şuruburi, utilizaţi pe ambele părţi cel puţin 2 şuruburi. 0 Figura 116: Fixarea seturilor de fixare Geberit Pluvia cu suport pentru profil la acoperişul cu profil trapezoidal Aveţi în vedere, la utilizarea de suporţi pentru profil, sarcina maximă admisă a tablei cu profil trapezoidal. Suporţii pentru profil nu sunt produse Geberit şi trebuie achiziţionaţi de către beneficiar. • La instalarea seturilor de fixare Geberit Pluvia de perete aplicaţi elementele de suspendare Geberit Pluvia lateral pe bara suport Geberit Pluvia. • În cazul dimensiunilor de conducte de până la d200 aveţi grijă ca elementul de suspendare Geberit Pluvia să fie aplicat astfel încât pana de fixare Geberit Pluvia să fie introdusă de sus în jos.
