Pagina 1 - Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana...

TOPGRÜN gewickelt TOPGRÜN geklappt TOPGRÜN oﬀen Absturzsicherungssysteme Fall Protection Systems www.gruen-gmbh.de absturzsicherungen-gruen.de Absturzsicherungen leicht montiert Fall Protection Systems – easy installed 2 GRÜN ist der innovative Anbieter von Absturzsicherungssystemen und bietet hochwertige Lösungen für nahezu jede Absturzsituation. Innovation als Teil unserer DNA lässt uns stetig neue Sicherheitslösungen finden, die unsere Kunden effektiv im Bereich der Sicherheitstechnik unterstützen GRÜN is an innovative provider of fall protection systems and offers high-quality solutions for nearly each situation. Innovation as a part of our DNA allows us to continously detect new safety solutions, which support our customers effectively in the scope of safety engineering. Seit mehr als 100 Jahren setzen wir immer wieder Maßstäbe für Produkte rund um das Dach. In den Geschäftsbereichen Absturzsicherungssysteme und Dachge räte/ Bautechnik bündeln wir un

Pagina 1-Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana TOPGRÜN...

Pagina 2 - Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana...

sere Kernkompetenzen. Damit bieten wir unseren Kunden qualitativ und technisch hochwertige Lösungen und einen hervorragenden Service. For more than 100 years we consistently set standards for products around the roof. Our core competences are bundled in the business domains fall protection systems and roofing products / building technique. With it we offer high-quality solutions with an excellent service. Inhaltsverzeichnis / Contents I Anschlageinrichtungen / Anchorage devices Beton / Concrete II 9 Metall / Metal 17 Holz / Wood 29 Auflastgehalten / Dead weight anchorage devices 37 GREENLINE® Seilsysteme / Lifeline systems 39 III GREENRAIL Schienensysteme / Rail systems 47 IV Schutzgeländer / Guard rails 53 Permanente Schutzgeländer / Permanent guard rails Temporäre Schutzgeländer / Temporary guard rails V Lichtkuppeldurchsturzsicherung Lightdome fallprotection 71 VI Steildach / Pitched roof 73 VII PSA / PPE 77 IX Zubehör / Accessories 88 3 Ein kom

Pagina 2-Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana sere...

Pagina 3 - Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana...

petenter Partner A competent partner GRÜN ist Vorreiter für die Entwicklung von Dachgeräten und Absturzsicherungen. In vierter Generation wird unser Familien-Unternehmen kontinuierlich weiterentwickelt. Unsere Produkte werden am Standort in Wilnsdorf im Siegerland entwickelt und in „Made in Germany“-Qualität gefertigt. GRÜN is a pioneer for the development of roof devices and fall protection systems. In the 4th generation, our family owned business is continuously developed since 1919. At our head qurater Wilnsdorf near Siegen we produce our systems. Quality – made in germany Leistungsstarkes Produktsortiment Powerful product range Erleben Sie Qualität ganz neu, mit den leistungsstarken Produkten von GRÜN: Ein umfassendes Sortiment an permanenten und temporären Absturzsicherungslösungen- und PSAgA Produkten gehört zu unserem Liefersortiment. Experience quality in its entireness new with the premium products of GRÜN. A comprehensive product line of permanent and temp

Pagina 3-Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana petenter...

Pagina 4 - Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana...

orary fall arrests solutions and PPE systems belongs to our range. Einsatzgebiete Application Flach-& Steildach Fassade Bauwirtschaft Zementindustrie Holz- / Möbelindustrie Automotive / Schiene Marine Logistik Klärwerke Erneuerbare Energien Luftfahrt Petrochemie Schwerindustrie Papierindustrie Lebensmittelindustrie Rüstungsindustrie Landwirtschaft 4 flat- & pitch roof facade construction industry cement industry timber- & furniture industry Automotive / rail marine logistics waste water treatement green energy aviation industry chemistry heavy industry paper industry food industry defence industry agreculture industry Geprüfte Qualität Certified Quality Grün liefert ausschließlich Dachsicherheitsprodukte in gleich bleibender Top-Qualität. Wir arbeiten mit unterschiedlichen etablierten Prüfinstituten, wie beispielsweise TÜV Austria, Dekra, DIBT zusammen, um diese Qualität dauerhaft sicher stellen zu können. GRÜN delivers safety systems of constant top-quality. In order

Pagina 4-Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana orary fall...

Pagina 5 - Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana ...

to be able to permanently ensure this quality, we are cooperating with different testing institutes, e.g. TÜV Austria, DIBT and DEKRA. Academy Unser umfangreiches Schulungs- und Zertifikationsprogramm. In einer Kombination aus Praxis und Theorie erhalten unsere Schulungsteilnehmer einen kompakten Überblick über Normen, Gesetzeslage sowie Haftung unserer Produkte und deren normgerechte Anwendung. Ob Intensivschulung zum Sachkundigen für GRÜN Systeme zur Planung, Montage und jährliche Wartung- und Überprüfung von Absturzsicherungen, PSAgA ... Our trainees get a deep overview of norms and regulations as well as warranty aspects in our Academy lessons. Different various trainings e.g. „how to use PPE correctly“, „competent for Greenline lifeline systems“, are available in our training center or at your place. 5 Piktogramme / Icons Zulassung vom Deutschen Institut für Bautechnik, Berlin Certified by German Institute for Construction Technology (DIBT) 6 Aluminium DI

Pagina 5-Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana to be able...

Pagina 6 - Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana N ...

N EN 14122-3 EN 14122-3 ALU DIN EN 517 Edelstahl / Witterungsbeständig Stainless Steel / weatherproofed DIN EN 13374 Seilsystem mit 8mm-Edelstahlseil Lifeline system with 8mm stainless steel cable frei drehbar 360° rotating maximale Nutzeranzahl Maximum number of users mit Auflast beschwert Weighted down using weights Zwischenhalter für Seilsysteme Suitable as an intermediate support in a lifeline system 180° schwenkbar working area Stahl Steel witterungsbeständige Laserbeschriftung Weather-resistant laser marking Leitersicherung Ladder Protector Sandwichelemente Composite panels Beton Concrete mit individueller Seriennummer gekennzeichnet Labeled with individual serial number DIN EN 795 Hohldecken Suspended ceilings Holz Wood Trapezbleche Trapezoidal panels Falz-Profile Standing seam profiles Ermittlung der Bauhöhe Anschlageinrichtungen / Anchorage devices Ermittlung der richtigen Bauhöhe / Identification of the right post height Dachaufbauhöhe / roof sy

Pagina 6-Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana N EN 14122-3
...

Pagina 7 - Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana...

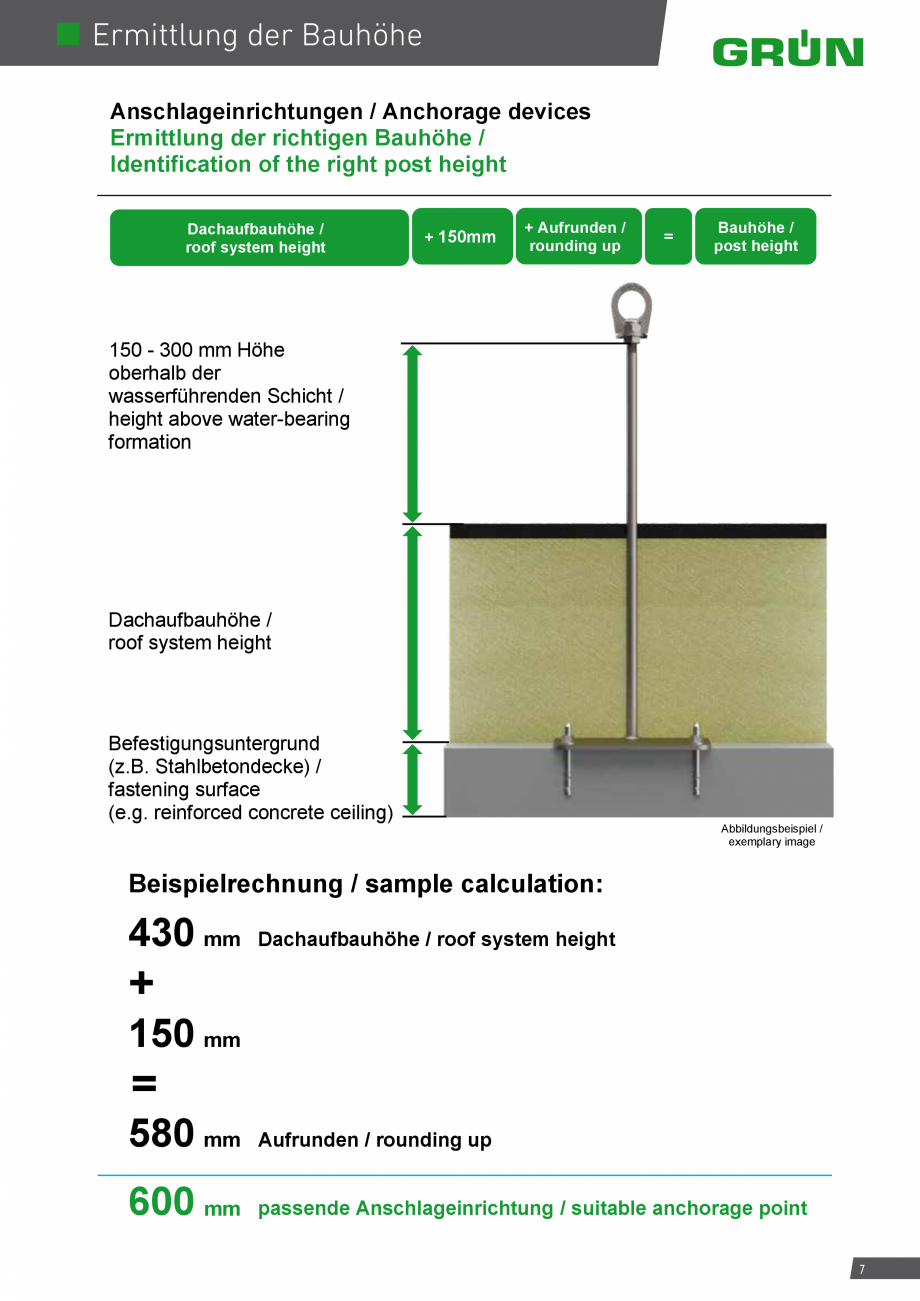

stem height + 150mm + Aufrunden / rounding up = Bauhöhe / post height 150 - 300 mm Höhe oberhalb der wasserführenden Schicht / height above water-bearing formation Dachaufbauhöhe / roof system height Befestigungsuntergrund (z.B. Stahlbetondecke) / fastening surface (e.g. reinforced concrete ceiling) Abbildungsbeispiel / exemplary image Beispielrechnung / sample calculation: 430 mm + Dachaufbauhöhe / roof system height 150 mm = 580 mm Aufrunden / rounding up 600 mm passende Anschlageinrichtung / suitable anchorage point 7 8 BETON concrete 9 Einzelanschlageinrichtungen / Anchorage points Safex ESE - Einbauarten EAE SAFEX MULTI BD 4 zum Dübeln auf Betondecke / for dowel fixing to concrete Stützendurchmesser: ø 16 mm Stützenhöhe: 300 - 700 mm Sonderlängen: bis 1000 mm Untergrund: Betongüte ≥ C20/25, ≥ 100 mm stark Befestigung: 4 Dübel M10 Diameter: ø 16 mm Post height: 300 - 700 mm Special heights: up to 1000 mm Surface: Concre

Pagina 7-Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana stem height

...

Pagina 8 - Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana te...

te quality ≥ C20/25, thickness ≥ 100 mm Installation set: 4 dowels M10 Bezeichnung Description Stützenhöhe Support height Dachaufbauhöhe Roof construction height Art. Nr. Part no. Preis/Stk. in € Price / pc. in € Preisgruppe Price group EAE SAFEX MULTI BD 300 300 mm bis / up to 150 mm 60303000BD 94,80 XI EAE SAFEX MULTI BD 400 400 mm bis / up to 250 mm 60304000BD 94,80 XI EAE SAFEX MULTI BD 500 500 mm bis / up to 350 mm 60305000BD 94,80 XI EAE SAFEX MULTI BD 600 600 mm bis / up to 450 mm 60306000BD 94,80 XI EAE SAFEX MULTI BD 700 700 mm bis / up to 550 mm 60307000BD 94,80 XI EAE SAFEX MULTI HD * 3 10 Stützendurchmesser: ø 16 mm Stützenhöhe: 300 - 700 mm Sonderlängen: bis 1000 mm Untergrund: Betongüte ≥ C45/55, Spiegeldicke ≥ 30 mm Befestigung: 4 Dübel M10 Diameter: ø 16 mm Post height: 300 - 700 mm Special heights: up to 1000 mm Surface: Concrete quality ≥ C45/55, web thickness ≥ 30 mm Installation

Pagina 8-Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana te quality...

Pagina 9 - Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana...

set: 4 dowels M10 Bezeichnung Description Stützenhöhe Support height Dachaufbauhöhe Roof construction height Art. Nr. Part no. Preis/Stk. in € Price / pc. in € Preisgruppe Price group EAE SAFEX MULTI HD 300 300 mm bis / up to 150 mm 60303000HD 120,00 XI EAE SAFEX MULTI HD 400 400 mm bis / up to 250 mm 60304000HD 120,00 XI EAE SAFEX MULTI HD 500 500 mm bis / up to 350 mm 60305000HD 120,00 XI EAE SAFEX MULTI HD 600 600 mm bis / up to 450 mm 60306000HD 120,00 XI EAE SAFEX MULTI HD 700 700 mm bis / up to 550 mm 60307000HD 120,00 XI * Zertifikat in Arbeit zum Dübeln auf Betonhohldiele / for dowel fixing to hollow-core concrete EAE SAFEX ESE BD 4 zum Dübeln auf Betondecke / for dowel fixing to concrete Stützendurchmesser: ø 16 mm Stützenhöhe: 300 - 700 mm Sonderlängen: bis 1000 mm Untergrund: ≥ C20/25 Dicke: ≥ 120 mm Befestigung: 4 Dübel M10 Diameter: ø 16 mm Post height: 300 - 700 mm Special heights: up to 1000

Pagina 9-Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana set:

4...

Pagina 10 - Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana...

mm Surface: Concrete quality ≥ C20/25 Thickness: ≥ 120 mm Installation set: 4 dowels M10 Bezeichnung Description Stützenhöhe Support height Dachaufbauhöhe Roof construction height Art. Nr. Part no. Preis/Stk. in € Price / pc. in € Preisgruppe Price group EAE SAFEX ESE BD 300 300 mm bis / up to 150 mm 4600SO14BD 99,50 XI EAE SAFEX ESE BD 400 400 mm bis / up to 250 mm 4600SO17BD 99,50 XI EAE SAFEX ESE BD 500 500 mm bis / up to 350 mm 46000000BD 99,50 XI EAE SAFEX ESE BD 600 600 mm bis / up to 450 mm 4600SO60BD 99,50 XI EAE SAFEX ESE BD 700 700 mm bis / up to 550 mm 4600SO70BD 99,50 XI EAE SAFEX ESE HD 3 zum Dübeln auf Betonhohldiele / for dowel fixing to hollow-core concrete Stützendurchmesser: ø 16 mm Stützenhöhe: 300 - 700 mm Sonderlängen: bis 1000 mm Untergrund: Betongüte ≥ C45/55, Spiegeldicke ≥ 30 mm Befestigung: 4 Dübel M10 Diameter: ø 16 mm Post height: 300 - 700 mm Special heights: up to 1000 mm

Pagina 10-Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana mm

Surface:
...

Pagina 11 - Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana...

Surface: Concrete quality ≥ C45/55, thickness ≥ 30 mm Installation set: 4 dowels M10 Bezeichnung Description Stützenhöhe Support height Dachaufbauhöhe Roof construction height Art. Nr. Part no. Preis/Stk. in € Price / pc. in € Preisgruppe Price group EAE SAFEX ESE HD 300 300 mm bis / up to 150 mm 4600SO14HD 126,00 XI EAE SAFEX ESE HD 400 400 mm bis / up to 250 mm 4600SO17HD 126,00 XI EAE SAFEX ESE HD 500 500 mm bis / up to 350 mm 46000000HD 126,00 XI EAE SAFEX ESE HD 600 600 mm bis / up to 450 mm 4600SO60HD 126,00 XI EAE SAFEX ESE HD 700 700 mm bis / up to 550 mm 4600SO70HD 126,00 XI 11 Einzelanschlageinrichtungen / Anchorage points EAE SAFEX EASY 4 zum Einschlagen in Betondecke / for driving into concrete Stützendurchmesser: ø 20 mm Stützenhöhe: 300 - 600 mm Sonderlängen: bis 1000 mm Untergrund: Betongüte ≥ C20/25, ≥ 120 mm stark Befestigung: 1 Dübel M16 Diameter: ø 20 mm Post height: 300 - 600 mm Special

Pagina 11-Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana Surface:
...

Pagina 12 - Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana ...

heights: up to 1000 mm Surface: Concrete quality ≥ C20/25, thickness ≥ 120 mm Installation set: 1 dowels M16 Bezeichnung Description Stützenhöhe Support height Dachaufbauhöhe Roof construction height Art. Nr. Part no. Preis/Stk. in € Price / pc. in € Preisgruppe Price group EAE SAFEX EASY 300 300 mm bis / up to 150 mm 46710300 50,00 XI EAE SAFEX EASY 400 400 mm bis / up to 250 mm 46710400 50,00 XI EAE SAFEX EASY 500 500 mm bis / up to 350 mm 46710500 50,00 XI EAE SAFEX OF BD 4 EAE SAFEX OF BD zum Einkleben in Beton / for gluing into concrete Stützendurchmesser: ø 16 mm Stützenhöhe: 500 mm Sonderlängen: bis 1000 mm Untergrund: Betongüte ≥ C20/25, ≥ 160 mm stark Befestigung: 2K Injektionsmörtel Diameter: ø 16 mm Post height: 500 mm Special heights: up to 1000 mm Surface: Concrete quality ≥ C20/25, ≥ thickness 160 mm Installation set: 2K adhesive Bezeichnung Description EAE SAFEX OF BD Stützenhöhe Support h

Pagina 12-Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana heights:

up...

Pagina 13 - Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana...

eight Dachaufbauhöhe Roof construction height Art. Nr. Part no. 500 mm bis / up to 350 mm 2K Injektionsmörtel / 2K adhesive 12 Preis/Stk. in € Price / pc. in € Preisgruppe Price group 4615 0000 60,00 XI 47905002 32,80 IV EAE SAFEX LIGHT BD 3 zum Einkleben in Massivbeton / for gluing into solid concrete Stützendurchmesser: ø 16 mm Stützenhöhe: 125 - 600 mm Untergrund: Betongüte ≥ C20/25, ≥ 120 mm stark Befestigung: Zwei-Komponenten-Injektionsmörtel Diameter: ø 16 mm Post height: 125 - 600 mm Surface: Concrete quality ≥ C20/25, thickness ≥ 120 mm Installation set: FIS SB 390 S two-part injection mortar Bezeichnung Description Stützenhöhe Support height Dachaufbauhöhe Roof construction height Art. Nr. Part no. Preis/Stk. in € Price / pc. in € Preisgruppe Price group EAE SAFEX LIGHT BD 125 125 mm ungedämmt 49521000BD 71,90 XI EAE SAFEX LIGHT BD 200 200 mm bis / up to 50 mm 49522000BD 71,90 XI EAE SAFEX LIGHT B

Pagina 13-Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana eight
...

Pagina 14 - Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana D...

D 300 300 mm bis / up to 150 mm 49523000BD 71,90 XI EAE SAFEX LIGHT BD 400 400 mm bis / up to 250 mm 49524000BD 71,90 XI EAE SAFEX LIGHT BD 500 500 mm bis / up to 350 mm 49525000BD 71,90 XI EAE SAFEX LIGHT BD 600 600 mm bis / up to 450 mm 49526000BD 71,90 XI 47905002 32,80 IV 1 Kartusche Zweikomponenten-Injektionsmörtel FIS SB für ca. 6 - 7 Stück 1 Fischer mortar FIS SB two-component injection mortar for approx. 6 - 7 units EAE GAP BD 3 zur Montage direkt an einer Betonstruktur / for mounting directly on a concrete Stützendurchmesser: ø 16 mm Stützenhöhe: 50 mm Untergrund: Betongüte ≥ C20/25, ≥ 120 mm stark Befestigung: 1 Dübel M12 Diameter: ø 16 mm Post height: 50 mm Surface: Concrete quality ≥ C20/25, part thickness ≥ 120 mm Installation set: 1 dowels M12 Bezeichnung Description Art. Nr. Part no. Preis/Stk. in € Price / pc. in € Preisgruppe Price group 49520200 50,00 XI EAE GAP BD auf Betonstruktur EAE GAP

Pagina 14-Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana D 300

300 mm...

Pagina 15 - Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana ...

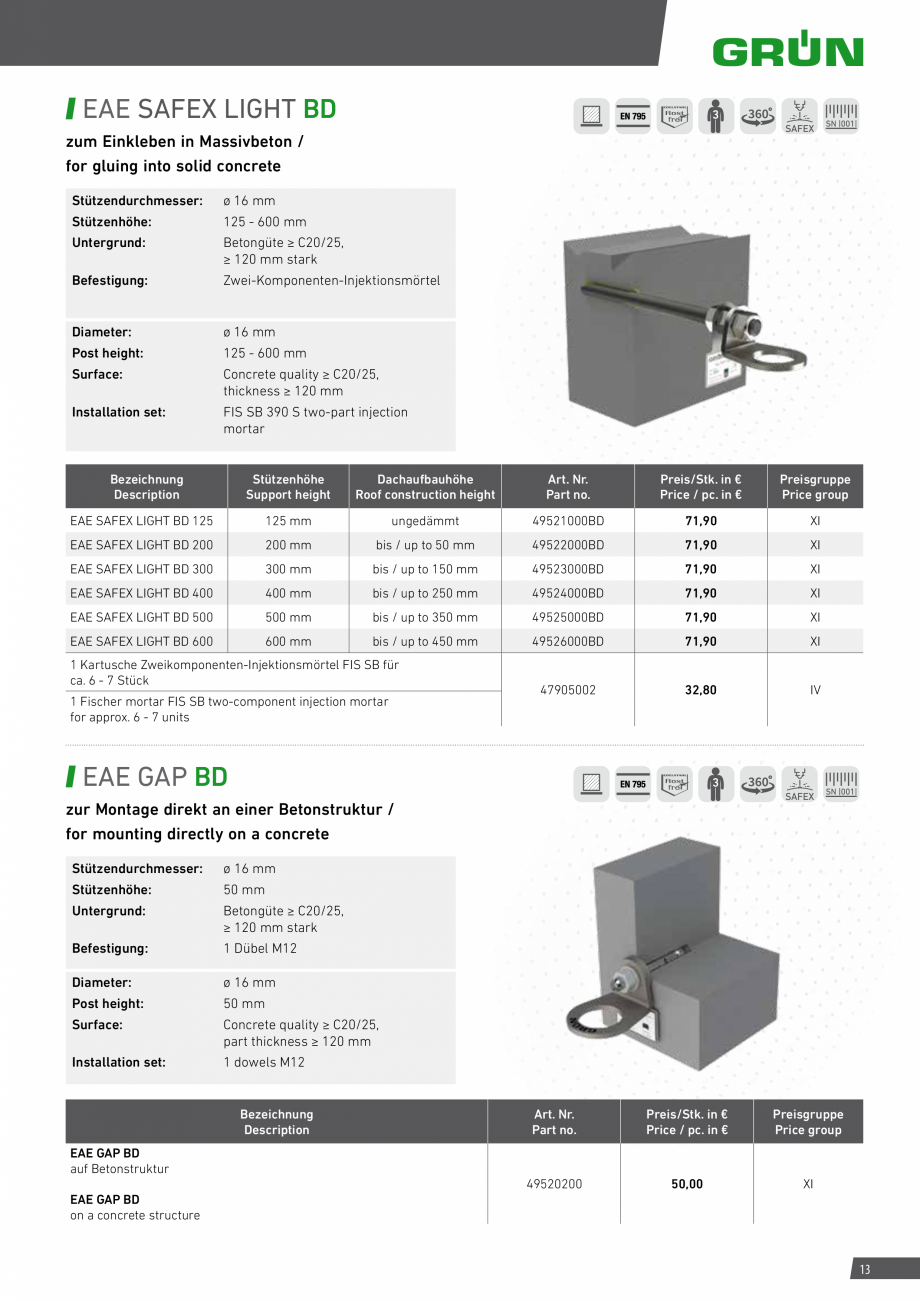

BD on a concrete structure 13 Horizontale Seilsysteme / Horizontal lifeline systems SYS VARIANT BD 4 zum Aufdübeln auf Massivbeton / for dowel fixing on concrete Stützendurchmesser: ø 48 mm Stützenhöhe: 300 - 700 mm Sonderlängen: bis 1000 mm Untergrund: Betongüte ≥ C20/25, ≥ 120 mm stark Befestigung: 4 Dübel M12 Diameter: ø 48 mm Post height: 300 - 700 mm Special heights: up to 1000 mm Surface: Concrete quality ≥ C20/25, part thickness ≥ 120 mm Installation set: 4 dowels M12 Bezeichnung Description Stützenhöhe Support height Dachaufbauhöhe Roof construction height Art. Nr. Part no. Preis/Stk. in € Price / pc. in € Preisgruppe Price group SYS VARIANT BD 300 300 mm bis / up to 150 mm 48501300BD 110,00 V SYS VARIANT BD 400 400 mm bis / up to 250 mm 48501400BD 110,00 V SYS VARIANT BD 500 500 mm bis / up to 350 mm 48501500BD 110,00 V SYS VARIANT BD 600 600 mm bis / up to 450 mm 48501600BD 110,00 V SYS VARIANT BD

Pagina 15-Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana BD
on a...

Pagina 16 - Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana ...

700 700 mm bis / up to 550 mm 48501700BD 110,00 V SYS VARIANT HD 3 zum Dübeln auf Betonhohldiele / for dowel fixing to hollow-core concrete Stützendurchmesser: ø 48 mm Stützenhöhe: 300 - 700 mm Sonderlängen: bis 1000 mm Untergrund: Betongüte ≥ C45/55, ≥ 30 mm Spiegeldicke (BRD 40 mm) Befestigung: 4 Dübel M10 Diameter: ø 48 mm Post height: 300 - 700 mm Special heights: up to 1000 mm Surface: Concrete quality ≥ C45/55, web thickness ≥ 30 mm (BRD 40 mm) Installation set: 4 dowels M10 Bezeichnung Description SYS VARIANT HD 300 14 Stützenhöhe Support height Dachaufbauhöhe Roof construction height Art. Nr. Part no. Preis/Stk. in € Price / pc. in € Preisgruppe Price group 300 mm bis / up to 150 mm 48501300HD 186,00 V SYS VARIANT HD 400 400 mm bis / up to 250 mm 48501400HD 186,00 V SYS VARIANT HD 500 500 mm bis / up to 350 mm 48501500HD 186,00 V SYS VARIANT HD 600 600 mm bis / up to 450 mm 48501600HD 186,00 V SY

Pagina 16-Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana 700

700 mm
...

Pagina 17 - Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana S...

S VARIANT HD 700 700 mm bis / up to 550 mm 48501700HD 186,00 V SYS SAFEX MULTI BD Z 4 zum Aufdübeln auf Massivbeton / for dowel fixing on concrete Stützendurchmesser: ø 16 mm Stützenhöhe: 300 - 700 mm Sonderlängen: bis 1000 mm Untergrund: Betongüte ≥ C20/25, ≥ 100 mm stark Befestigung: 4 Dübel M10 Diameter: ø 16 mm Post height: 300 - 700 mm Special heights: up to 1000 mm Surface: Concrete quality ≥ C20/25, part thickness ≥ 100 mm Installation set: 4 dowels M10 Bezeichnung Description Stützenhöhe Support height Dachaufbauhöhe Roof construction height Art. Nr. Part no. Preis/Stk. in € Price / pc. in € Preisgruppe Price group SYS SAFEX MULTI BD Z 300 300 mm bis / up to 150 mm 48508300BD 75,10 V SYS SAFEX MULTI BD Z 400 400 mm bis / up to 250 mm 48508400BD 75,10 V SYS SAFEX MULTI BD Z 500 500 mm bis / up to 350 mm 48508500BD 75,10 V SYS SAFEX MULTI BD Z 600 600 mm bis / up to 450 mm 48508600BD 75,10 V SYS SA

Pagina 17-Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana S VARIANT HD ...

Pagina 18 - Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana...

FEX MULTI BD Z 700 700 mm bis / up to 550 mm 48508700BD 75,10 V SYS SAFEX MULTI HD Z * 3 Stützendurchmesser: ø 16 mm Stützenhöhe: 300 - 700 mm Sonderlängen: bis 1000 mm Untergrund: Betongüte ≥ C45/55, Spiegeldicke ≥ 30 mm Befestigung: 4 Dübel M10 Diameter: ø 16 mm Post height: 300 - 700 mm Special heights: up to 1000 mm Surface: Concrete quality ≥ C45/55, web thickness ≥ 30 mm Installation set: 4 dowels M10 Bezeichnung Description Stützenhöhe Support height Dachaufbauhöhe Roof construction height Art. Nr. Part no. Preis/Stk. in € Price / pc. in € Preisgruppe Price group SYS SAFEX MULTI HD Z 300 300 mm bis / up to 150 mm 48508300HD 98,30 V SYS SAFEX MULTI HD Z 400 400 mm bis / up to 250 mm 48508400HD 98,30 V SYS SAFEX MULTI HD Z 500 500 mm bis / up to 350 mm 48508500HD 98,30 V SYS SAFEX MULTI HD Z 600 600 mm bis / up to 450 mm 48508600HD 98,30 V SYS SAFEX MULTI HD Z 700 700 mm bis / up to 550 mm 4850870

Pagina 18-Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana FEX MULTI BD ...

Pagina 19 - Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana...

0HD 98,30 V * Zertifikat in Arbeit zum Dübeln auf Betonhohldiele / for dowel fixing to hollow-core concrete 15 16 METALL Metal 17 Einzelanschlageinrichtungen / Anchorage points Safex ESE - Einbauarten EAE SAFEX TR 3 für Stahltrapezblech-Tragschale / for trapezoidal sheet Stützendurchmesser: ø 16 mm Stützenhöhe: 300 - 600 mm Sonderlängen: bis 1000 mm Untergrund: Stahl-Trapezblech ≥ 85 mm hoch, ≥ 0,75 mm stark Befestigung: 28 Bohrschrauben Diameter: ø 16 mm Post height: 300 - 700 mm Special heights: up to 1000 mm Surface: Steel trapezoidal sheet ≥ 85 mm high, ≥ 0,75 mm thick Installation set: 28 Self-drilling screws Bezeichnung Description Stützenhöhe Support height Dachaufbauhöhe Roof construction height Art. Nr. Part no. Preis/Stk. in € Price / pc. in € Preisgruppe Price group EAE SAFEX TR 300 300 mm bis / up to 150 mm 46163000 110,00 XI EAE SAFEX TR 400 400 mm bis / up to 250 mm 46164000 110,00 XI EAE SAFEX TR

Pagina 19-Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana 0HD

98,30

V...

Pagina 20 - Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana...

500 500 mm bis / up to 350 mm 46165000 110,00 XI EAE SAFEX TR 600 600 mm bis / up to 450 mm 46166000 110,00 XI EAE SAFEX MULTI TR * 3 Stützendurchmesser: ø 16 mm Stützenhöhe: 300 - 700 mm Sonderlängen: bis 1000 mm Untergrund: Stahl-Trapezblech ≥ 50 mm hoch, ≥ 0,75 mm stark Befestigung: 4 Kippdübel GKD 8 Diameter: ø 16 mm Post height: 300 - 700 mm Special heights: up to 1000 mm Surface: Steel trapezoidal sheet ≥ 50 mm high, ≥ 0,75 mm thick Installation set: 4 tilt dowel GKD 8 Bezeichnung Description 18 Stützenhöhe Support height Dachaufbauhöhe Roof construction height Art. Nr. Part no. Preis/Stk. in € Price / pc. in € Preisgruppe Price group EAE SAFEX MULTI TR 300 300 mm bis / up to 150 mm 60303000TR 105,00 XI EAE SAFEX MULTI TR 400 400 mm bis / up to 250 mm 60304000TR 105,00 XI EAE SAFEX MULTI TR 500 500 mm bis / up to 350 mm 60305000TR 105,00 XI EAE SAFEX MULTI TR 600 600 mm bis / up to 450 mm 6030600

Pagina 20-Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana 500

500 mm

...

Pagina 21 - Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana...

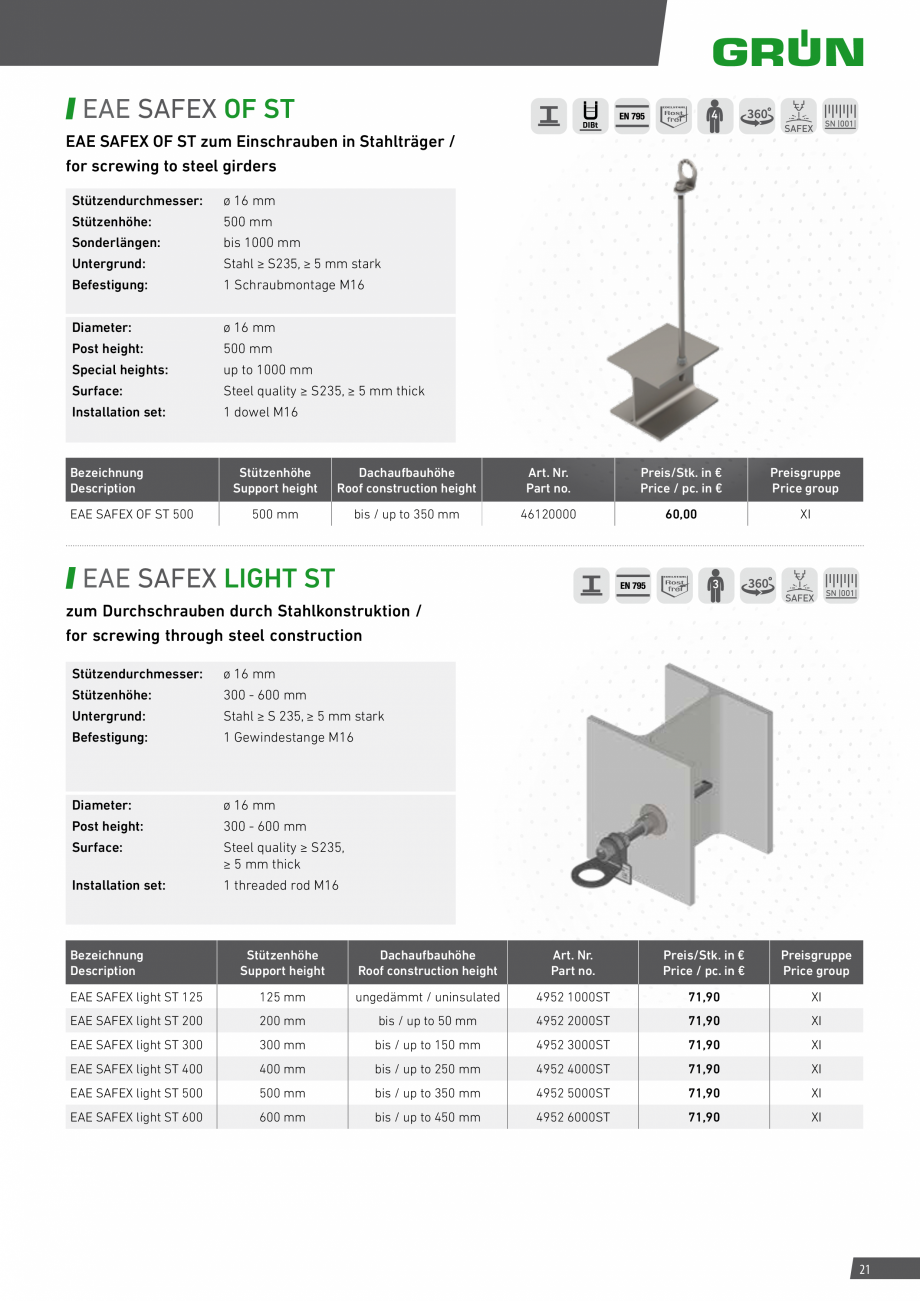

0TR 105,00 XI EAE SAFEX MULTI TR 700 700 mm bis / up to 550 mm 60307000TR 105,00 XI * Zertifikat in Arbeit zum Befestigen auf Trapezblech / for trapezoidal sheet EAE SDW 1 und SDW 2 4 für Trapezblech-Deckschale und Sandwich-Dachelemente / for trapezoidal sheeting and sandwich roofing elements Stützenhöhe: ~ 100 mm Untergrund: Stahl-Trapezblech-Deckschale (≥ 0,75 mm stark) und Stahl-Sandwich-Dachelemente (Außenschale ≥ 0,55 mm stark) SDW 1: Sickenabstand 243/250/310/333 mm SDW 2: Sickenabstand 183/207/275/280 mm Befestigung: 16 Bohrbefestiger mit Dichtscheibe Post height: ~ 100 mm Surface: Steel trapezoidal sheet ≥ 0,75 mm thick and Steel sandwich roof elements ≥ 0,55 mm SDW 1: Flange spacing 243/250/310/333 mm SDW 2: Flange spacing 183/207/275/280 mm Installation set: 16 drilling screws with sealing washer Bezeichnung Description Art. Nr. Part no. Preis/Stk. in € Price / pc. in € Preisgruppe Price group EAE SDW 1 Zum Aufschrauben a

Pagina 21-Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana 0TR

105,00

...

Pagina 22 - Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana...

uf Trapezblech-Deckschale und Sandwich-Dachelemente For screwing onto strapezoidal sheeting and sandwich roofing elements 4956 0000 108,00 XI EAE SDW 2 Zum Aufschrauben auf Trapezblech-Deckschale und Sandwich-Dachelemente For screwing onto strapezoidal sheeting and sandwich roofing elements 4957 0000 108,00 XI EAE I-KLEMME 2 zur Montage direkt an einer Falz-Eindeckung / for mounting directly on a standing seam Stützenhöhe: ~ 130 mm Untergrund: Rund- oder Doppelstehfalz-Eindeckung Falzbreite 320 bis 640 mm aus Kupfer (mind. 0,6 mm stark) oder Aluminum (mind. 0,7 mm stark) Befestigung: 2 Klemmprofile Post height: ~ 130 mm Standing seam roofs, seam width 320 to 640 mm, made of copper (at least 0.6 mm thick) or aluminum (at least 0.7 mm thick) Surface: Installation set: Bezeichnung Description EAE I-KLEMME 2 Clamping profiles Art. Nr. Part no. Preis/Stk. in € Price / pc. in € Preisgruppe Price group 49470000 150,00 XI 19 Einzelanschlageinrichtungen / An

Pagina 22-Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana uf...

Pagina 23 - Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana...

chorage points SAFEX ESE - Einbauarten EAE SAFEX MULTI ST 4 zum Verschrauben mit Stahlträger / for screwing to steel girders Stützendurchmesser: ø 16 mm Stützenhöhe: 300 - 700 mm Sonderlängen: bis 1000 mm Untergrund: Stahl ≥ S235, ≥ 210 mm breit Befestigung: 4 Schrauben M10 Diameter: ø 16 mm Post height: 300 - 700 mm Special heights: up to 1000 mm Surface: Steel quality ≥ S235, width ≥ 210 mm Installation set: 4 screws M10 Bezeichnung Description Stützenhöhe Support height Dachaufbauhöhe Roof construction height Art. Nr. Part no. Preis/Stk. in € Price / pc. in € Preisgruppe Price group EAE SAFEX MULTI ST 300 300 mm bis / up to 150 mm 60303000ST 92,50 XI EAE SAFEX MULTI ST 400 400 mm bis / up to 250 mm 60304000ST 92,50 XI EAE SAFEX MULTI ST 500 500 mm bis / up to 350 mm 60305000ST 92,50 XI EAE SAFEX MULTI ST 600 600 mm bis / up to 450 mm 60306000ST 92,50 XI EAE SAFEX MULTI ST 700 700 mm bis / up to 550 mm 60307

Pagina 23-Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana chorage...

Pagina 24 - Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana...

000ST 92,50 XI EAE SAFEX ESE ST 4 zum Verschrauben mit Stahlträger / for screwing to steel girders Stützendurchmesser: ø 16 mm Stützenhöhe: 300 - 700 mm Sonderlängen: bis 1000 mm Untergrund: Stahl mind. S235, mind. 130 mm breit Befestigung: 4 Schrauben M10 Diameter: ø 16 mm Post height: 300 - 700 mm Special heights: up to 1000 mm Surface: Steel quality ≥ S235, width ≥ 130 mm Installation set: 4 screws M10 Bezeichnung Description 20 Stützenhöhe Support height Dachaufbauhöhe Roof construction height Art. Nr. Part no. Preis/Stk. in € Price / pc. in € Preisgruppe Price group EAE SAFEX ESE ST 300 300 mm bis / up to 150 mm 4600SO14ST 97,10 XI EAE SAFEX ESE ST 400 400 mm bis / up to 250 mm 4600SO17ST 97,10 XI EAE SAFEX ESE ST 500 500 mm bis / up to 350 mm 46000000ST 97,10 XI EAE SAFEX ESE ST 600 600 mm bis / up to 450 mm 4600SO60ST 97,10 XI EAE SAFEX ESE ST 700 700 mm bis / up to 550 mm 4600SO70ST 97,10 XI EAE SA

Pagina 24-Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana 000ST

92,50
...

Pagina 25 - Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana...

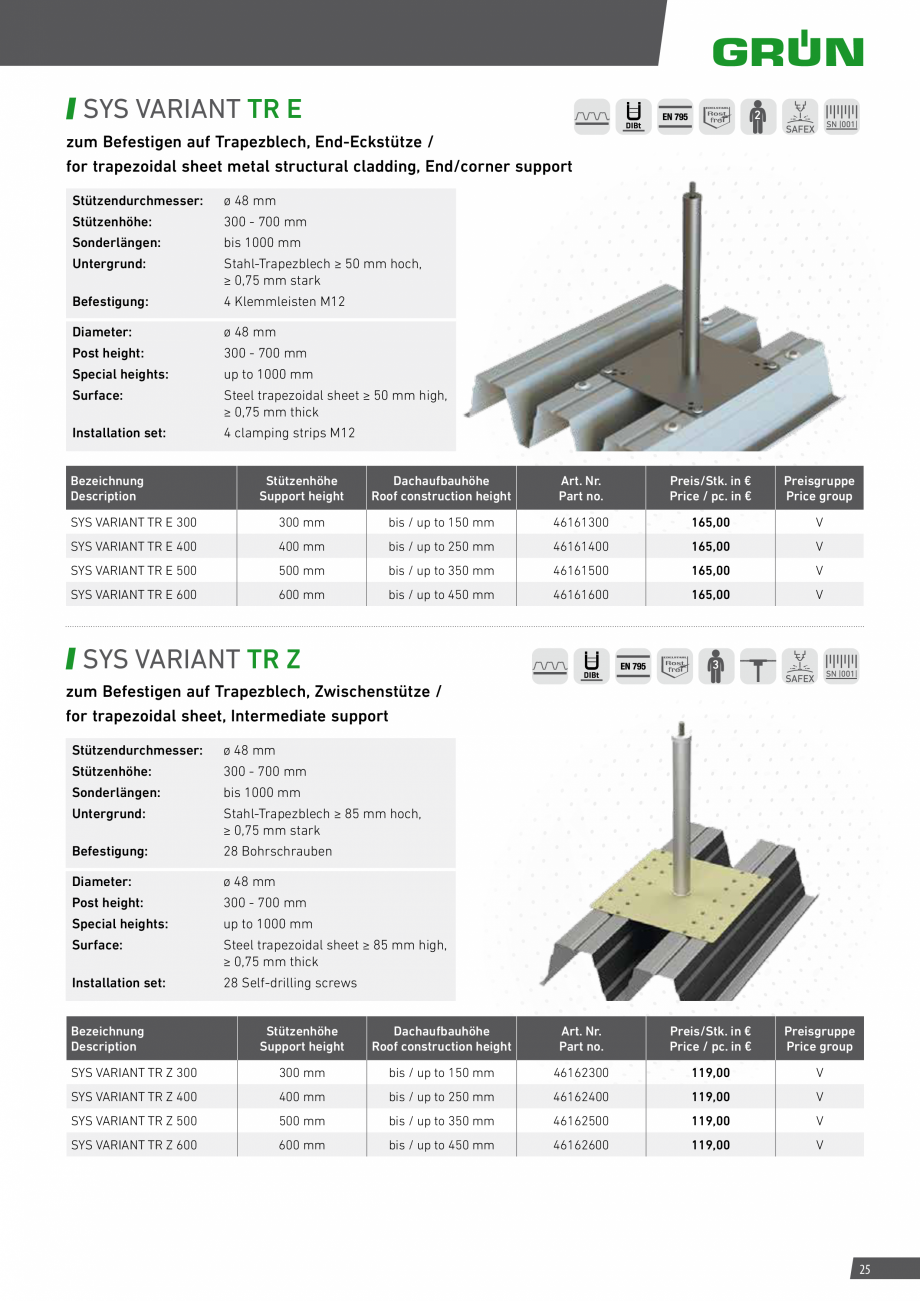

FEX OF ST 4 EAE SAFEX OF ST zum Einschrauben in Stahlträger / for screwing to steel girders Stützendurchmesser: ø 16 mm Stützenhöhe: 500 mm Sonderlängen: bis 1000 mm Untergrund: Stahl ≥ S235, ≥ 5 mm stark Befestigung: 1 Schraubmontage M16 Diameter: ø 16 mm Post height: 500 mm Special heights: up to 1000 mm Surface: Steel quality ≥ S235, ≥ 5 mm thick Installation set: 1 dowel M16 Bezeichnung Description EAE SAFEX OF ST 500 Stützenhöhe Support height Dachaufbauhöhe Roof construction height Art. Nr. Part no. Preis/Stk. in € Price / pc. in € Preisgruppe Price group 500 mm bis / up to 350 mm 46120000 60,00 XI EAE SAFEX LIGHT ST 3 zum Durchschrauben durch Stahlkonstruktion / for screwing through steel construction Stützendurchmesser: ø 16 mm Stützenhöhe: 300 - 600 mm Untergrund: Stahl ≥ S 235, ≥ 5 mm stark Befestigung: 1 Gewindestange M16 Diameter: ø 16 mm Post height: 300 - 600 mm Surface: Steel quality ≥ S235,

Pagina 25-Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana FEX OF ST

4
...

Pagina 26 - Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana
...

≥ 5 mm thick Installation set: 1 threaded rod M16 Bezeichnung Description Stützenhöhe Support height Dachaufbauhöhe Roof construction height Art. Nr. Part no. Preis/Stk. in € Price / pc. in € Preisgruppe Price group EAE SAFEX light ST 125 125 mm ungedämmt / uninsulated 4952 1000ST 71,90 XI EAE SAFEX light ST 200 200 mm bis / up to 50 mm 4952 2000ST 71,90 XI EAE SAFEX light ST 300 300 mm bis / up to 150 mm 4952 3000ST 71,90 XI EAE SAFEX light ST 400 400 mm bis / up to 250 mm 4952 4000ST 71,90 XI EAE SAFEX light ST 500 500 mm bis / up to 350 mm 4952 5000ST 71,90 XI EAE SAFEX light ST 600 600 mm bis / up to 450 mm 4952 6000ST 71,90 XI 21 Einzelanschlageinrichtungen / Anchorage points Safex ESE - Einbauarten EAE GAP ST 3 zur Montage direkt an einer Stahlstruktur / for mounting directly on a steel structure Stützendurchmesser: ø 16 mm Stützenhöhe: 50 mm Untergrund: Stahl ≥ S 235, ≥ 5 mm stark Befestigung: 1 Schraubmo

Pagina 26-Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana
≥ 5 mm...

Pagina 27 - Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana...

ntage M12 Diameter: ø 16 mm Post height: 50 mm Surface: Steel quality ≥ S235, ≥ 5 mm thick Installation set: 1 Screw mounting M12 Bezeichnung Description Art. Nr. Part no. Preis/Stk. in € Price / pc. in € Preisgruppe Price group EAE GAP ST 4952 0100 53,10 XI EAE SOLAR KT 2 zum Klemmen um Solarprofile / for clamping around Solar profiles Stützendurchmesser: ø 16 mm Stützenhöhe: 100 mm Untergrund: Solarprofile max. 50 x 50 mm Befestigung: Klemm-Set mit Schraubplatte und 4 Schrauben M6 Diameter: ø 16 mm Post height: 100 mm Surface: Solar profiles max. 50 x 50 mm Installation set: Clamp fastening with screw plate and 4 screws M6 Bezeichnung Description EAE SOLAR KT 22 Art. Nr. Part no. Preis/Stk. in € Price / pc. in € Preisgruppe Price group 49671000 89,00 XI EAE SAFEX MULTI KT 4 zum Klemmen um Balken/Träger / for clamping around beams/girders Stützendurchmesser: ø 16 mm Stützenhöhe: 300 - 700 mm Sonderlängen: bis 1

Pagina 27-Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana ntage M12
...

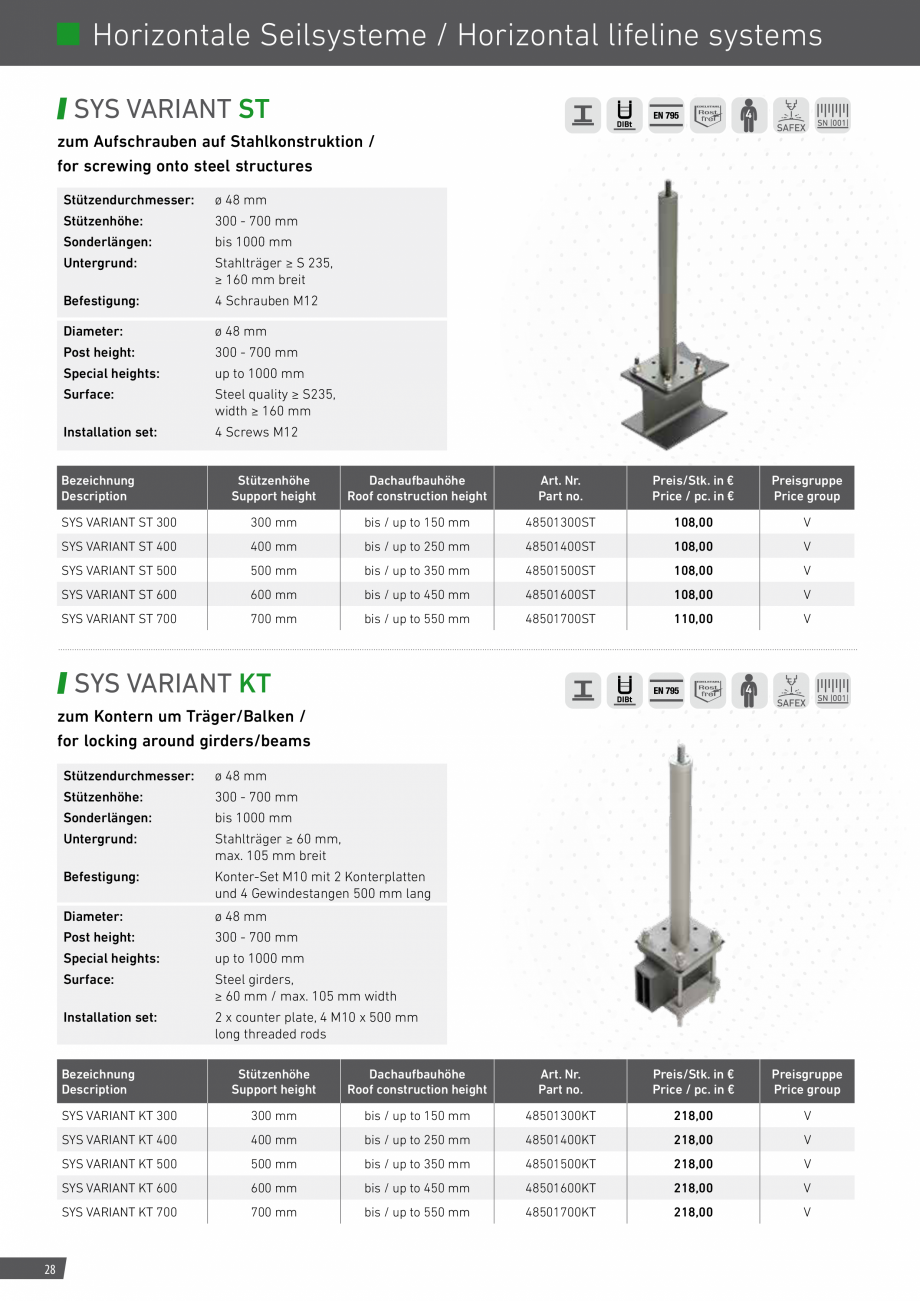

Pagina 28 - Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana...

000 mm Untergrund: Stahlträger max. 180 mm breit Befestigung: Konter-Set M10 mit 2 Konterplatten und 4 Gewindestangen 500 mm lang Diameter: ø 16 mm Post height: 300 - 700 mm Special heights: up to 1000 mm Surface: Steel/wood girders max. 180/160 mm width Installation set: 2 x counter plate, 4 M10 x 500 mm long threaded rods Bezeichnung Description Stützenhöhe Support height Dachaufbauhöhe Roof construction height Art. Nr. Part no. Preis/Stk. in € Price / pc. in € Preisgruppe Price group EAE SAFEX MULTI KT 300 300 mm bis / up to 150 mm 60303000KT 118,00 XI EAE SAFEX MULTI KT 400 400 mm bis / up to 250 mm 60304000KT 118,00 XI EAE SAFEX MULTI KT 500 500 mm bis / up to 350 mm 60305000KT 118,00 XI EAE SAFEX MULTI KT 600 600 mm bis / up to 450 mm 60306000KT 118,00 XI EAE SAFEX MULTI KT 700 700 mm bis / up to 550 mm 60307000KT 118,00 XI EAE SAFEX ESE KT 4 zum Klemmen um Balken/Träger / for clamping around beams/girders Stützendur

Pagina 28-Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana 000 mm
...

Pagina 29 - Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana...

chmesser: ø 16 mm Stützenhöhe: 300 - 700 mm Sonderlängen: bis 1000 mm Untergrund: Stahl ≥ S235 ≥ 100 mm / max. 160 mm breit Befestigung: Konter-Set M10 mit 2 Konterplatten und 4 Gewindestangen 500 mm lang Diameter: ø 16 mm Post height: 300 - 700 mm Special heights: up to 1000 mm Surface: Steel quality ≥ S235 ≥ 100 mm / max. 160 mm width Installation set: 2 x counter plate, 4 M10 x 500 mm long threaded rods Bezeichnung Description Stützenhöhe Support height Dachaufbauhöhe Roof construction height Art. Nr. Part no. Preis/Stk. in € Price / pc. in € Preisgruppe Price group EAE SAFEX ESE KT 300 300 mm bis / up to 150 mm 4600SO14KT 148,00 XI EAE SAFEX ESE KT 400 400 mm bis / up to 250 mm 4600SO17KT 148,00 XI EAE SAFEX ESE KT 500 500 mm bis / up to 350 mm 46000000KT 148,00 XI EAE SAFEX ESE KT 600 600 mm bis / up to 450 mm 4600SO60KT 148,00 XI EAE SAFEX ESE KT 700 700 mm bis / up to 550 mm 4600SO70KT 170,00 XI 23 Hor

Pagina 29-Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana chmesser:

ø...

Pagina 30 - Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana...

izontale Seilsysteme / Horizontal lifeline systems SYS SAFEX MULTI ST Z * 4 Stützendurchmesser: ø 16 mm Stützenhöhe: 300 - 700 mm Sonderlängen: bis 1000 mm Untergrund: Stahlträger ≥ S 235, ≥ 210 mm breit Befestigung: 4 Schrauben M10 Diameter: ø 16 mm Post height: 300 - 700 mm Special heights: up to 1000 mm Surface: Steel quality ≥ S235, width ≥ 210 mm Installation set: 4 Screws M10 Bezeichnung Description Stützenhöhe Support height Dachaufbauhöhe Roof construction height Art. Nr. Part no. Preis/Stk. in € Price / pc. in € Preisgruppe Price group SYS SAFEX MULTI ST Z 300 300 mm bis / up to 150 mm 48508300ST 75,10 V SYS SAFEX MULTI ST Z 400 400 mm bis / up to 250 mm 48508400ST 75,10 V SYS SAFEX MULTI ST Z 500 500 mm bis / up to 350 mm 48508500ST 75,10 V SYS SAFEX MULTI ST Z 600 600 mm bis / up to 450 mm 48508600ST 75,10 V SYS SAFEX MULTI ST Z 700 700 mm bis / up to 550 mm 48508700ST 75,10 V SYS SAFEX MULTI KT

Pagina 30-Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana izontale...

Pagina 31 - Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana ...

Z 4 zum Kontern um Träger/Balken / for locking around girders/beams Stützendurchmesser: ø 16 mm Stützenhöhe: 300 - 700 mm Sonderlängen: bis 1000 mm Untergrund: Stahlträger max. 180 mm breit Befestigung: Konter-Set M10 mit 2 Konterplatten und 4 Gewindestangen 500 mm lang Diameter: ø 16 mm Post height: 300 - 700 mm Special heights: up to 1000 mm Surface: Steel girders, max. 180 mm width Installation set: 2 x counter plate, 4 M10 x 500 mm long threaded rods Bezeichnung Description 24 Stützenhöhe Support height Dachaufbauhöhe Roof construction height Art. Nr. Part no. Preis/Stk. in € Price / pc. in € Preisgruppe Price group SYS SAFEX MULTI KT Z 300 300 mm bis / up to 150 mm 48508300KT 95,90 V SYS SAFEX MULTI KT Z 400 400 mm bis / up to 250 mm 48508400KT 95,90 V SYS SAFEX MULTI KT Z 500 500 mm bis / up to 350 mm 48508500KT 95,90 V SYS SAFEX MULTI KT Z 600 600 mm bis / up to 450 mm 48508600KT 95,90 V SYS SAFEX MULTI KT Z 70

Pagina 31-Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana Z

4

zum...

Pagina 32 - Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana 0...

0 700 mm bis / up to 550 mm 48508700KT 95,90 V * Zertifikat in Arbeit zum Aufschrauben auf Stahlkonstruktion / for screwing onto steel structures SYS VARIANT TR E 2 zum Befestigen auf Trapezblech, End-Eckstütze / for trapezoidal sheet metal structural cladding, End/corner support Stützendurchmesser: ø 48 mm Stützenhöhe: 300 - 700 mm Sonderlängen: bis 1000 mm Untergrund: Stahl-Trapezblech ≥ 50 mm hoch, ≥ 0,75 mm stark Befestigung: 4 Klemmleisten M12 Diameter: ø 48 mm Post height: 300 - 700 mm Special heights: up to 1000 mm Surface: Steel trapezoidal sheet ≥ 50 mm high, ≥ 0,75 mm thick Installation set: 4 clamping strips M12 Bezeichnung Description Stützenhöhe Support height Dachaufbauhöhe Roof construction height Art. Nr. Part no. Preis/Stk. in € Price / pc. in € Preisgruppe Price group SYS VARIANT TR E 300 300 mm bis / up to 150 mm 46161300 165,00 V SYS VARIANT TR E 400 400 mm bis / up to 250 mm 46161400 165,00 V SY

Pagina 32-Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana 0

700 mm
...

Pagina 33 - Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana S...

S VARIANT TR E 500 500 mm bis / up to 350 mm 46161500 165,00 V SYS VARIANT TR E 600 600 mm bis / up to 450 mm 46161600 165,00 V SYS VARIANT TR Z 3 zum Befestigen auf Trapezblech, Zwischenstütze / for trapezoidal sheet, Intermediate support Stützendurchmesser: ø 48 mm Stützenhöhe: 300 - 700 mm Sonderlängen: bis 1000 mm Untergrund: Stahl-Trapezblech ≥ 85 mm hoch, ≥ 0,75 mm stark Befestigung: 28 Bohrschrauben Diameter: ø 48 mm Post height: 300 - 700 mm Special heights: up to 1000 mm Surface: Steel trapezoidal sheet ≥ 85 mm high, ≥ 0,75 mm thick Installation set: 28 Self-drilling screws Bezeichnung Description Stützenhöhe Support height Dachaufbauhöhe Roof construction height Art. Nr. Part no. Preis/Stk. in € Price / pc. in € Preisgruppe Price group SYS VARIANT TR Z 300 300 mm bis / up to 150 mm 46162300 119,00 V SYS VARIANT TR Z 400 400 mm bis / up to 250 mm 46162400 119,00 V SYS VARIANT TR Z 500 500 mm bis / up t

Pagina 33-Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana S VARIANT TR ...

Pagina 34 - Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana o...

o 350 mm 46162500 119,00 V SYS VARIANT TR Z 600 600 mm bis / up to 450 mm 46162600 119,00 V 25 Horizontale Seilsysteme / Horizontal lifeline systems SYS SAFEX MULTI TR Z 3 zum Befestigen auf Trapezblech / for trapezoidal sheet Stützendurchmesser: ø 16 mm Stützenhöhe: 300 - 700 mm Sonderlängen: bis 1000 mm Untergrund: Stahl-Trapezblech ≥ 50 mm hoch, ≥ 0,75 mm stark Befestigung: 4 Kippdübel GKD 8 Diameter: ø 16 mm Post height: 300 - 700 mm Special heights: up to 1000 mm Surface: Steel trapezoidal sheet ≥ 50 mm high, ≥ 0,75 mm thick Installation set: 4 tilt dowel GKD 8 Bezeichnung Description 26 Stützenhöhe Support height Dachaufbauhöhe Roof construction height Art. Nr. Part no. Preis/Stk. in € Price / pc. in € Preisgruppe Price group SYS SAFEX MULTI TR Z 300 300 mm bis / up to 150 mm 48508300TR 105,00 V SYS SAFEX MULTI TR Z 400 400 mm bis / up to 250 mm 48508400TR 105,00 V SYS SAFEX MULTI TR Z 500 500 mm bis / u

Pagina 34-Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana o 350 mm
...

Pagina 35 - Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana p...

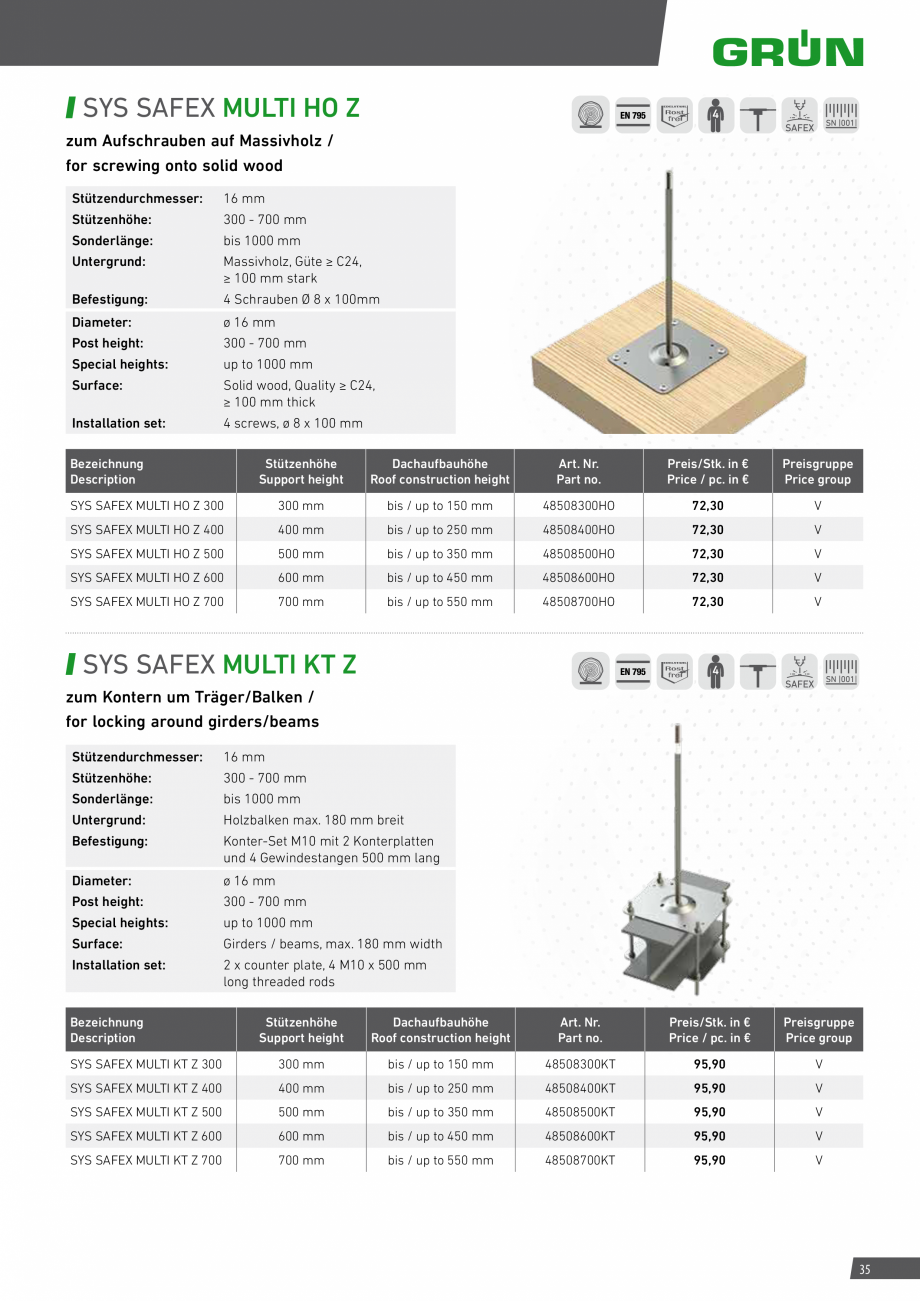

p to 350 mm 48508500TR 105,00 V SYS SAFEX MULTI TR Z 600 600 mm bis / up to 450 mm 48508600TR 105,00 V SYS SAFEX MULTI TR Z 700 700 mm bis / up to 550 mm 48508700TR 112,00 V SYS SDW 1 und SDW 2 4 für Sandwichelemente aus Stahl / for steel sandwich roof elements Stützenhöhe: ~ 100 mm Untergrund: Stahl-Trapezblech-Deckschale (≥ 0,75 mm stark) und Stahl-Sandwich-Dachelemente (Außenschale ≥ 0,55 mm stark) SDW 1: Sickenabstand 243/250/310/333 mm SDW 2: Sickenabstand 183/207/275/280 mm Befestigung: 16 Bohrbefestiger mit Dichtscheibe Post height: ~ 100 mm Surface: Steel trapezoidal sheet ≥ 0,75 mm thick and Steel sandwich roof elements ≥ 0,55 mm SDW 1: Flange spacing 243/250/310/333 mm SDW 2: Flange spacing 183/207/275/280 mm Installation set: 16 drilling screws with sealing washer Bezeichnung Description Beschreibung Name Art. Nr. Part no. Preis/Stk. in € Price / pc. in € Preisgruppe Price group SYS SDW 1 Zum Aufschrauben auf Trape

Pagina 35-Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana p to 350 mm

...

Pagina 36 - Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana...

zblech-Deckschale und Sandwich-Dachelemente For screwing onto strapezoidal sheeting and sandwich roofing elements 4956 0100 108,00 V SYS SDW 2 Zum Aufschrauben auf Trapezblech-Deckschale und Sandwich-Dachelemente For screwing onto strapezoidal sheeting and sandwich roofing elements 4957 0100 108,00 V SYS I-KLEMME 2 zur Montage direkt an einer Falz-Eindeckung / for mounting directly on a standing seam Stützenhöhe: ~ 130 mm Untergrund: Rund- oder Doppelstehfalz-Eindeckung, Falzbreite 320 bis 640 mm, aus Kupfer (mind. 0,6 mm stark) oder Aluminum (mind. 0,7 mm stark) 2 Klemmprofile Befestigung: Post height: Surface: ~ 130 mm Standing seam roofs, seam width 320 to 640 mm, made of copper (at least 0.6 mm thick) or aluminum (at least 0.7 mm thick) Installation set: 2 Clamping profiles Bezeichnung Description SYS I-KLEMME Art. Nr. Part no. Preis/Stk. in € Price / pc. in € Preisgruppe Price group 48506200 150,00 V 27 Horizontale Seilsysteme / Horizontal lifeli

Pagina 37 - Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana...

ne systems SYS VARIANT ST 4 zum Aufschrauben auf Stahlkonstruktion / for screwing onto steel structures Stützendurchmesser: ø 48 mm Stützenhöhe: 300 - 700 mm Sonderlängen: bis 1000 mm Untergrund: Stahlträger ≥ S 235, ≥ 160 mm breit Befestigung: 4 Schrauben M12 Diameter: ø 48 mm Post height: 300 - 700 mm Special heights: up to 1000 mm Surface: Steel quality ≥ S235, width ≥ 160 mm Installation set: 4 Screws M12 Bezeichnung Description Stützenhöhe Support height Dachaufbauhöhe Roof construction height Art. Nr. Part no. Preis/Stk. in € Price / pc. in € Preisgruppe Price group SYS VARIANT ST 300 300 mm bis / up to 150 mm 48501300ST 108,00 V SYS VARIANT ST 400 400 mm bis / up to 250 mm 48501400ST 108,00 V SYS VARIANT ST 500 500 mm bis / up to 350 mm 48501500ST 108,00 V SYS VARIANT ST 600 600 mm bis / up to 450 mm 48501600ST 108,00 V SYS VARIANT ST 700 700 mm bis / up to 550 mm 48501700ST 110,00 V SYS VARIANT KT

Pagina 37-Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana ne systems...

Pagina 38 - Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana 4...

4 zum Kontern um Träger/Balken / for locking around girders/beams Stützendurchmesser: ø 48 mm Stützenhöhe: 300 - 700 mm Sonderlängen: bis 1000 mm Untergrund: Stahlträger ≥ 60 mm, max. 105 mm breit Befestigung: Konter-Set M10 mit 2 Konterplatten und 4 Gewindestangen 500 mm lang Diameter: ø 48 mm Post height: 300 - 700 mm Special heights: up to 1000 mm Surface: Steel girders, ≥ 60 mm / max. 105 mm width Installation set: 2 x counter plate, 4 M10 x 500 mm long threaded rods Bezeichnung Description SYS VARIANT KT 300 28 Stützenhöhe Support height Dachaufbauhöhe Roof construction height Art. Nr. Part no. Preis/Stk. in € Price / pc. in € Preisgruppe Price group 300 mm bis / up to 150 mm 48501300KT 218,00 V SYS VARIANT KT 400 400 mm bis / up to 250 mm 48501400KT 218,00 V SYS VARIANT KT 500 500 mm bis / up to 350 mm 48501500KT 218,00 V SYS VARIANT KT 600 600 mm bis / up to 450 mm 48501600KT 218,00 V SYS VARIANT KT 700 700 m

Pagina 38-Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana 4

zum...

Pagina 39 - Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana m...

m bis / up to 550 mm 48501700KT 218,00 V HOLZ Wood Einzelanschlageinrichtungen / Anchorage points Safex ESE - Einbauarten EAE SAFEX WOOD * 4 Stützendurchmesser: ø 16 mm Stützenhöhe: 300 - 700 mm Untergrund: OSB-Platte ≥ 16 mm, Rauhschalung ≥ 22 mm, Mehrschichtplatte (Sperrholz) ≥ 15 mm Befestigung: 38 Spezialschrauben Diameter: ø 16 mm Post height: 300 - 700 mm Surface: OSB ≥ 16 mm, Rough formwork panels ≥ 22 mm, Multilayer boards (plywood) ≥ 15 mm 38 Special screws Installation set: Bezeichnung Description Stützenhöhe Support height Dachaufbauhöhe Roof construction height Art. Nr. Part no. Preis/Stk. in € Price / pc. in € Preisgruppe Price group EAE SAFEX WOOD 300 300 mm bis / up to 150 mm 60413000HO 125,00 XI EAE SAFEX WOOD 400 400 mm bis / up to 250 mm 60414000HO 125,00 XI EAE SAFEX WOOD 500 500 mm bis / up to 350 mm 60415000HO 125,00 XI EAE SAFEX WOOD 600 600 mm bis / up to 450 mm 60416000HO 125,00 XI E

Pagina 39-Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana m

bis / up...

Pagina 40 - Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana...

AE SAFEX WOOD 700 700 mm bis / up to 550 mm 60417000HO 125,00 XI EAE SAFEX OF HO 2 zum Schrauben in Holz / for screwing in wooden beams Stützendurchmesser: ø 16 mm Stützenhöhe: 500 mm Sonderlängen: bis 1000 mm Untergrund: Holzbalken ≥ 14 x 14 cm, ≥ C24 Befestigung: 1 Schraubmontage M16, Fixierung mittels Platte Diameter: ø 16 mm Post height: 500 mm Special heights: up to 1000 mm Surface: Wooden beams ≥ 14 x 14 cm, ≥ C24 Installation set: 1 Screw mounting M16, fixation by plate Bezeichnung Description EAE SAFEX OF HO 30 Stützenhöhe Support height Dachaufbauhöhe Roof construction height Art. Nr. Part no. Preis/Stk. in € Price / pc. in € Preisgruppe Price group 500 mm bis / up to 350 mm 4618 0000 90,00 XI * Zertifikat in Arbeit zum Aufschrauben auf OSB-Platten – Rauhschalung - Mehrschichtplatten (Sperrholz) for screwing onto OSB rough formwork panels – multilayer boards (plywood) EAE SAFEX MULTI KT 4 zum Klemmen um Balk

Pagina 40-Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana AE SAFEX WOOD...

Pagina 41 - Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana...

en/Träger / for clamping around beams/girders EN 795 Stützendurchmesser: ø 16 mm Stützenhöhe: 300 - 700 mm Sonderlängen: bis 1000 mm Untergrund: Holzbalken max. 180 mm breit Befestigung: Konter-Set M10 mit 2 Konterplatten und 4 Gewindestangen 500 mm lang Diameter: ø 16 mm Post height: 300 - 700 mm Special heights: up to 1000 mm Surface: Wooden beams max. 180 mm width Installation set: 2 x counter plate, 4 M10 x 500 mm long threaded rods Bezeichnung Description Stützenhöhe Support height Dachaufbauhöhe Roof construction height Art. Nr. Part no. Preis/Stk. in € Price / pc. in € Preisgruppe Price group EAE SAFEX MULTI KT 300 300 mm bis / up to 150 mm 60303000KT 118,00 XI EAE SAFEX MULTI KT 400 400 mm bis / up to 250 mm 60304000KT 118,00 XI EAE SAFEX MULTI KT 500 500 mm bis / up to 350 mm 60305000KT 118,00 XI EAE SAFEX MULTI KT 600 600 mm bis / up to 450 mm 60306000KT 118,00 XI EAE SAFEX MULTI KT 700 700 mm bis / up to 550

Pagina 41-Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana en/Träger /
...

Pagina 42 - Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana ...

mm 60307000KT 118,00 XI EAE SAFEX MULTI HO 4 zum Schrauben auf Holz / for screwing in wooden beams Stützendurchmesser: ø 16 mm Stützenhöhe: 300 - 700 mm Sonderlängen: bis 1000 mm Untergrund: Massivholz, Güte mind. C24, mind. 100 mm stark Befestigung: 4 Schrauben ø 8 x 100mm Diameter: ø 16 mm Post height: 300 - 700 mm Special heights: up to 1000 mm Surface: Solid wood, Quality ≥ C24 ≥ 100 mm thick Installation set: Bezeichnung Description 4 Screws ø 8 x 100mm Stützenhöhe Support height Dachaufbauhöhe Roof construction height Art. Nr. Part no. Preis/Stk. in € Price / pc. in € Preisgruppe Price group EAE SAFEX MULTI HO 300 300 mm bis / up to 150 mm 60303000HO 90,20 XI EAE SAFEX MULTI HO 400 400 mm bis / up to 250 mm 60304000HO 90,20 XI EAE SAFEX MULTI HO 500 500 mm bis / up to 350 mm 60305000HO 90,20 XI EAE SAFEX MULTI HO 600 600 mm bis / up to 450 mm 60306000HO 90,20 XI EAE SAFEX MULTI HO 700 700 mm bis / up to

Pagina 42-Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana mm
...

Pagina 43 - Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana...

550 mm 60307000HO 90,20 XI 31 Einzelanschlageinrichtungen / Anchorage points Safex ESE - Einbauarten EAE SAFEX KT 4 zum Klemmen um Balken/Träger / for clamping around beams/girders Stützendurchmesser: ø 16 mm Stützenhöhe: 300 - 700 mm Sonderlängen: bis 1000 mm Untergrund: Holzbalken ≥ 100 mm / max. 160 mm breit Befestigung: Konter-Set M10 mit 2 Konterplatten und 4 Gewindestangen 500 mm lang Diameter: ø 16 mm Post height: 300 - 700 mm Special heights: up to 1000 mm Surface: wooden beam, ≥ 100 mm / max. 160 mm width Installation set: 2 x counter plate, 4 M10 x 500 mm long threaded rods Bezeichnung Description Stützenhöhe Support height Dachaufbauhöhe Roof construction height Art. Nr. Part no. Preis/Stk. in € Price / pc. in € Preisgruppe Price group EAE SAFEX KT 300 300 mm bis / up to 150 mm 4600SO14KT 148,00 XI EAE SAFEX KT 400 400 mm bis / up to 250 mm 4600SO17KT 148,00 XI EAE SAFEX KT 500 500 mm bis / up to 350 mm 46000

Pagina 43-Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana 550 mm
...

Pagina 44 - Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana...

000KT 148,00 XI EAE SAFEX KT 600 600 mm bis / up to 450 mm 4600SO60KT 148,00 XI EAE SAFEX KT 700 700 mm bis / up to 550 mm 4600SO70KT 170,00 XI EAE SAFEX LIGHT HO 3 zum Durchschrauben durch Massivholz / for screwing through solid wood Stützendurchmesser: ø 16 mm Stützenhöhe: 123 - 300 mm Untergrund: Massivholz, Güte ≥ C24, ≥ 120 x 120 mm stark Befestigung: 1 Schraubmontage M16 Diameter: ø 16 mm Post height: 123 - 300 mm Surface: Solid wood, Quality ≥ C24 ≥ 120 x 120 mm thick Installation set: Bezeichnung Description 32 1 Screw mounting M16 Stützenhöhe Support height Dachaufbauhöhe Roof construction height Art. Nr. Part no. Preis/Stk. in € Price / pc. in € Preisgruppe Price group EAE SAFEX LIGHT HO 125 125 mm ungedämmt / uninsulated 49521000HO 71,90 XI EAE SAFEX LIGHT HO 200 200 mm bis / up to 50 mm 49522000HO 71,90 XI EAE SAFEX LIGHT HO 300 300 mm bis / up to 150 mm 49523000HO 71,90 XI Horizontale Seilsystem

Pagina 44-Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana 000KT

148,00...

Pagina 45 - Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana e...

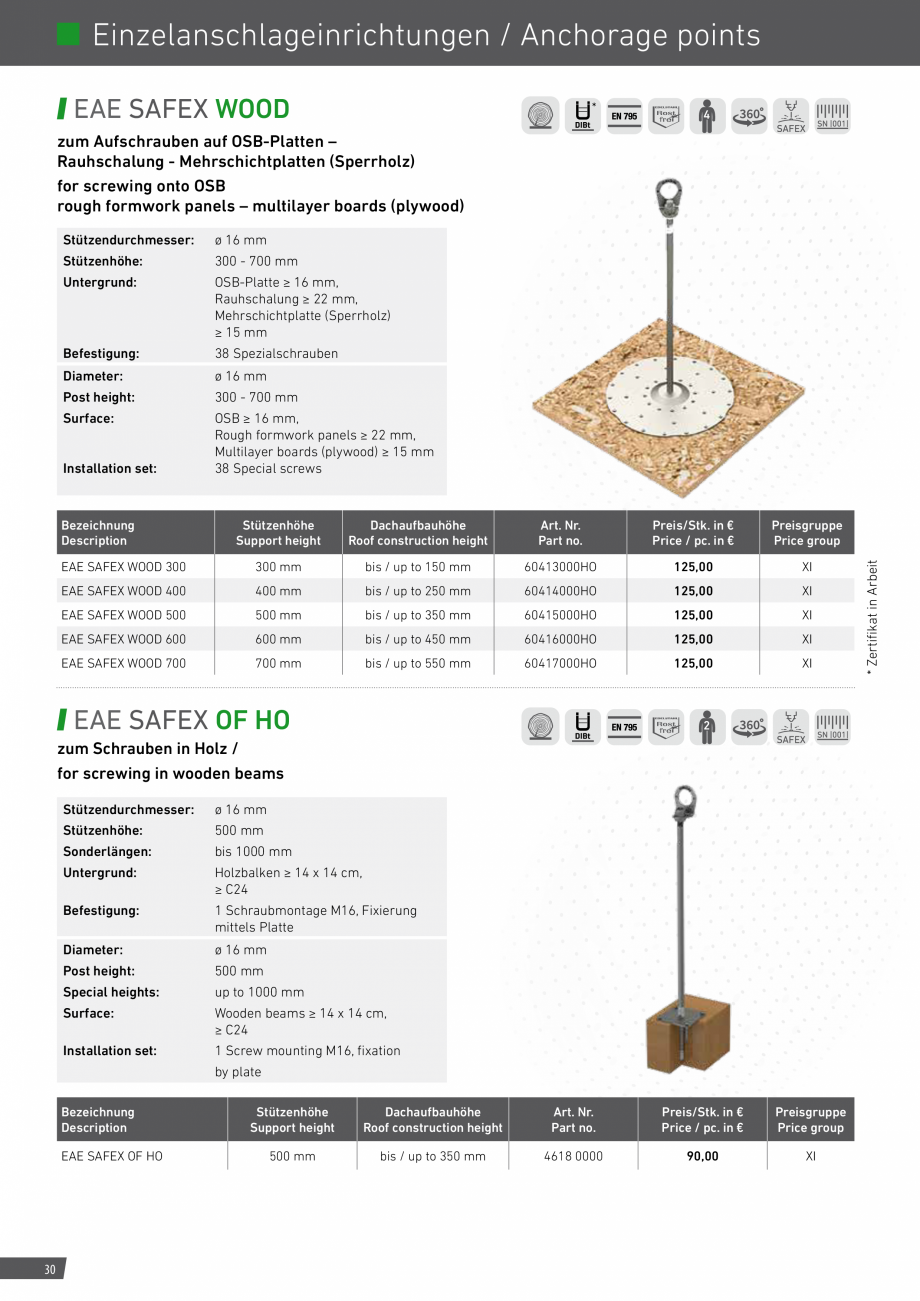

e / Horizontal lifeline systems SYS WOOD * 4 zum Aufschrauben auf OSB-Platten, Rauhschalung, Mehrschichtplatte for screwing onto OSB, rough formwork panels, multilayer boards Stützendurchmesser: ø 21 mm Stützenhöhe: 300 - 700 mm Untergrund: OSB-Platte mind 16 mm, Rauhschalung mind. 22 mm, Befestigung: 38 Spezialschrauben Diameter: ø 21 mm Post height: 300 - 700 mm Surface: OSB ≥ 16 mm, Rough formwork panels ≥ 22 mm, Multilayer boards (plywood) ≥ 15 mm Installation set: 38 Special screws Bezeichnung Description Stützenhöhe Support height Dachaufbauhöhe Roof construction height Art. Nr. Part no. Preis/Stk. in € Price / pc. in € Preisgruppe Price group SYS WOOD 300 300 mm bis / up to 150 mm 60373000HO 127,00 V SYS WOOD 400 400 mm bis / up to 250 mm 60374000HO 127,00 V SYS WOOD 500 500 mm bis / up to 350 mm 60375000HO 127,00 V SYS WOOD 600 600 mm bis / up to 450 mm 60376000HO 127,00 V SYS WOOD 700 700 mm bis / up to 550 m

Pagina 46 - Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana m...

m 60377000HO 127,00 V SYS SAFEX WOOD Z * * Zertifikat in Arbeit Mehrschichtplatte (Sperrholz) mind. 15 mm 4 zum Aufschrauben auf OSB-Platten, Rauhschalung, Mehrschichtplatte for screwing onto OSB, rough formwork panels, multilayer boards Stützendurchmesser: ø 16 mm Stützenhöhe: 300 - 700 mm Untergrund: OSB-Platte mind 16 mm, Rauhschalung mind. 22 mm, Befestigung: 38 Spezialschrauben Diameter: ø 21 mm Post height: 300 - 700 mm Surface: OSB ≥ 16 mm, Rough formwork panels ≥ 22 mm, Multilayer boards (plywood) ≥ 15 mm Installation set: 38 Special screws Bezeichnung Description Stützenhöhe Support height Dachaufbauhöhe Roof construction height Art. Nr. Part no. Preis/Stk. in € Price / pc. in € Preisgruppe Price group SYS SAFEX WOOD Z 300 300 mm bis / up to 150 mm 60378300HO 119,50 V SYS SAFEX WOOD Z 400 400 mm bis / up to 250 mm 60378400HO 119,50 V SYS SAFEX WOOD Z 500 500 mm bis / up to 350 mm 60378500HO 119,50 V SYS SAFEX W

Pagina 46-Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana m

60377000HO...

Pagina 47 - Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana...

OOD Z 600 600 mm bis / up to 450 mm 60378600HO 119,50 V SYS SAFEX WOOD Z 700 700 mm bis / up to 550 mm 60378700HO 119,50 V * Zertifikat in Arbeit Mehrschichtplatte (Sperrholz) mind. 15 mm 33 Horizontale Seilsysteme / Horizontal lifeline systems SYS VARIANT KT 4 zum Kontern um Träger/Balken / for locking around girders/beams Stützendurchmesser: ø 48 mm Stützenhöhe: 300 - 700 mm Sonderlänge: bis 1000 mm Untergrund: Holzbalken min. 60 mm, max. 105 mm breit Befestigung: Konter-Set M10 mit 2 Konterplatten und 4 Gewindestangen 500 mm lang Diameter: ø 48 mm Post height: 300 - 700 mm Special heights: up to 1000 mm Surface: Girders / beams ≥ 60 mm, max. 105 mm width Installation set: 2 x counter plate, 4 M10 x 500 mm long threaded rods Bezeichnung Description Stützenhöhe Support height Dachaufbauhöhe Roof construction height Art. Nr. Part no. Preis/Stk. in € Price / pc. in € Preisgruppe Price group SYS VARIANT KT 300 300 mm bis / up

Pagina 47-Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana OOD Z 600
...

Pagina 48 - Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana...

to 150 mm 48501300KT 218,00 V SYS VARIANT KT 400 400 mm bis / up to 250 mm 48501400KT 218,00 V SYS VARIANT KT 500 500 mm bis / up to 350 mm 48501500KT 218,00 V SYS VARIANT KT 600 600 mm bis / up to 450 mm 48501600KT 218,00 V SYS VARIANT KT 700 700 mm bis / up to 550 mm 48501700KT 218,00 V SYS VARIANT HO 4 zum Aufschrauben auf Massivholz / for screwing onto solid wood Stützendurchmesser: ø 48 mm Stützenhöhe: 300 - 500 mm Untergrund: Massivholz, Güte ≥ C24, ≥ 100 mm stark Befestigung: 8 Stück Holzschraube, ø 8 x 100 mm Diameter: ø 48 mm Post height: 300 - 500 mm Surface: Solid wood, Quality ≥ C24, ≥ 100 mm thick Installation set: 8 construction screws, ø 8 x 100 mm Bezeichnung Description 34 Stützenhöhe Support height Dachaufbauhöhe Roof construction height Art. Nr. Part no. Preis/Stk. in € Price / pc. in € Preisgruppe Price group SYS VARIANT HO 300 300 mm bis / up to 150 mm 48501300HO 146,00 V SYS VARIANT

Pagina 48-Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana to 150 mm
...

Pagina 49 - Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana ...

HO 400 400 mm bis / up to 250 mm 48501400HO 146,00 V SYS VARIANT HO 500 500 mm bis / up to 350 mm 48501500HO 146,00 V SYS SAFEX MULTI HO Z 4 zum Aufschrauben auf Massivholz / for screwing onto solid wood Stützendurchmesser: 16 mm Stützenhöhe: 300 - 700 mm Sonderlänge: bis 1000 mm Untergrund: Massivholz, Güte ≥ C24, ≥ 100 mm stark Befestigung: 4 Schrauben Ø 8 x 100mm Diameter: ø 16 mm Post height: 300 - 700 mm Special heights: up to 1000 mm Surface: Solid wood, Quality ≥ C24, ≥ 100 mm thick Installation set: 4 screws, ø 8 x 100 mm Bezeichnung Description Stützenhöhe Support height Dachaufbauhöhe Roof construction height Art. Nr. Part no. Preis/Stk. in € Price / pc. in € Preisgruppe Price group SYS SAFEX MULTI HO Z 300 300 mm bis / up to 150 mm 48508300HO 72,30 V SYS SAFEX MULTI HO Z 400 400 mm bis / up to 250 mm 48508400HO 72,30 V SYS SAFEX MULTI HO Z 500 500 mm bis / up to 350 mm 48508500HO 72,30 V SYS S

Pagina 49-Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana HO 400

400 ...

Pagina 50 - Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana...

AFEX MULTI HO Z 600 600 mm bis / up to 450 mm 48508600HO 72,30 V SYS SAFEX MULTI HO Z 700 700 mm bis / up to 550 mm 48508700HO 72,30 V SYS SAFEX MULTI KT Z 4 zum Kontern um Träger/Balken / for locking around girders/beams Stützendurchmesser: 16 mm Stützenhöhe: 300 - 700 mm Sonderlänge: bis 1000 mm Untergrund: Holzbalken max. 180 mm breit Befestigung: Konter-Set M10 mit 2 Konterplatten und 4 Gewindestangen 500 mm lang Diameter: ø 16 mm Post height: 300 - 700 mm Special heights: up to 1000 mm Surface: Girders / beams, max. 180 mm width Installation set: 2 x counter plate, 4 M10 x 500 mm long threaded rods Bezeichnung Description Stützenhöhe Support height Dachaufbauhöhe Roof construction height Art. Nr. Part no. Preis/Stk. in € Price / pc. in € Preisgruppe Price group SYS SAFEX MULTI KT Z 300 300 mm bis / up to 150 mm 48508300KT 95,90 V SYS SAFEX MULTI KT Z 400 400 mm bis / up to 250 mm 48508400KT 95,90 V SYS SAFEX MULTI KT

Pagina 50-Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana AFEX MULTI HO...

Pagina 51 - Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana ...

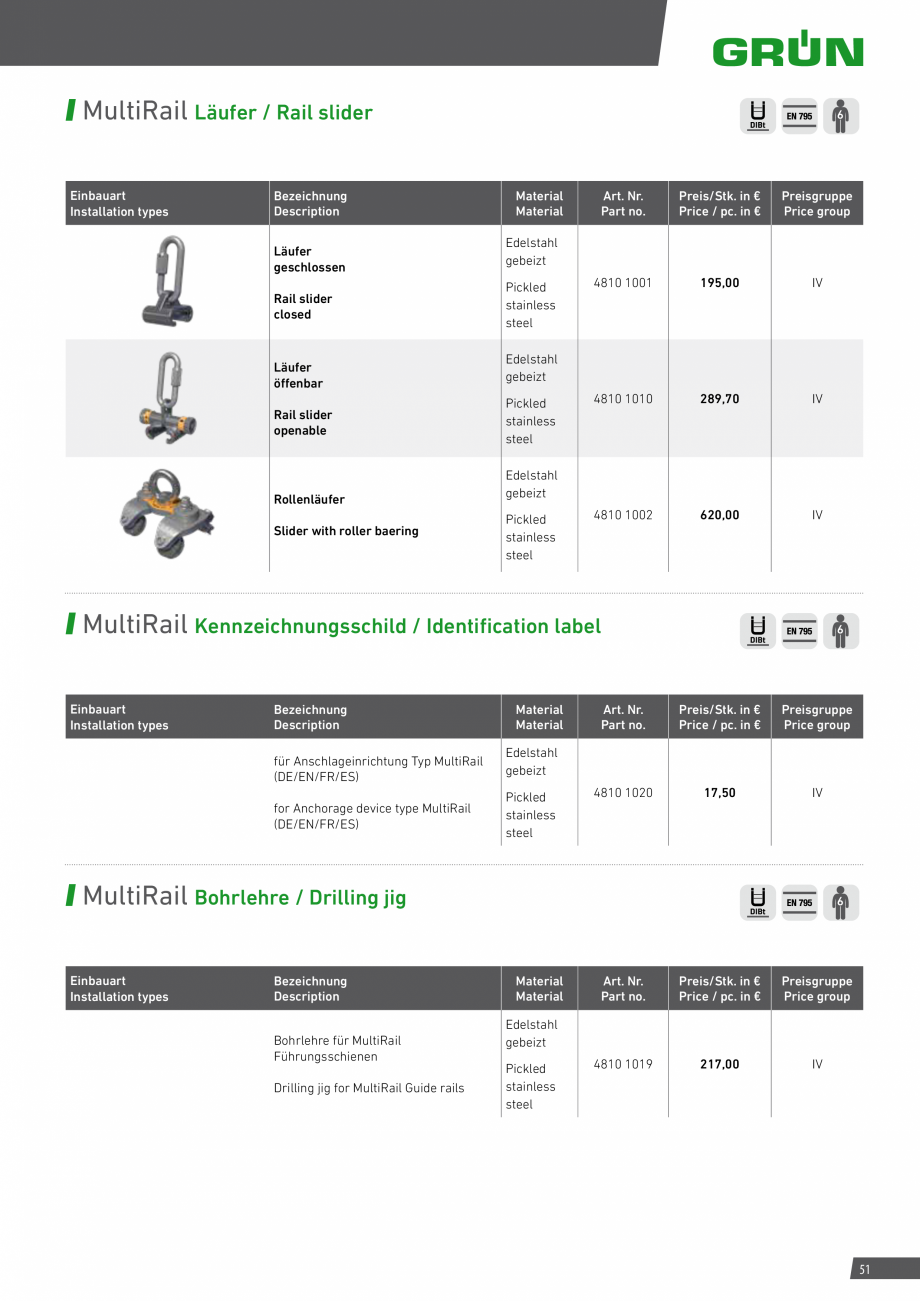

Z 500 500 mm bis / up to 350 mm 48508500KT 95,90 V SYS SAFEX MULTI KT Z 600 600 mm bis / up to 450 mm 48508600KT 95,90 V SYS SAFEX MULTI KT Z 700 700 mm bis / up to 550 mm 48508700KT 95,90 V 35 Horizontale Seilsysteme / Horizontal lifeline systems 36 AUFLASTGEHALTEN Dead weight anchorage devices 37 Auflastgehaltener Einzelanschlagpunkt / Systemhalter Dead weight anchorage point / system support TOPGRÜN 2 Auflastgehaltener Einzelanschlagpunkt / Systemhalter / Dead weight anchorage point / system post Flächenbelastung: ≥ 80 kg/m2 Abmessung: Auflast: 3000 x 3000 x 350 mm Kies (1600 kg/m3) Substrat (1100 kg/m3) Surface load: ≥ 80 kg/m2 Dimension: Applied load: 3000 x 3000 x 350 mm Gravel (1600 kg/m3) Substrate (1100 kg/m3) Bezeichnung Description Einzelanschlagpunkt EAE TOPGRÜN Single anchor EAE TOPGRÜN Systemhalter End-/Eck SYS TOPGRÜN E System post end/corner SYS TOPGRÜN E Zwischenhalter SYS TOPGRÜN Z System post intermediate SYS TOPGRÜN

Pagina 51-Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana Z 500

500...

Pagina 52 - Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana Z...

Z Art. Nr. Part no. Preis/Stk. in € Price / pc. in € Preisgruppe Price group 60560500 485,00 XI 60560600 485,00 V 60560700 465,00 V TOPKIT 2 Auflastgehaltener Einzelanschlagpunkt / Systemhalter / Dead weight anchorage point / system post Gewicht: 200 KG/m2 Abmessung: Auflast: 1600 x 1600 x 310 mm 16 Betonplatten 500 x 500 x 50 mm oder 20 Betonplatten 500 x 500 x 40 mm Weight: 200 KG/m2 Dimension: Applied load: 1600 x 1600 x 310 mm 16 Concrete slabs 500 x 500 x 50 mm or 20 Concrete slabs 500 x 500 x 40 mm Bezeichnung Description Einzelanschlagpunkt EAE TOPKIT Single anchor EAE TOPKIT Systemhalter SYS TOPKIT System post SYS TOPKIT 38 Art. Nr. Part no. Preis/Stk. in € Price / pc. in € Preisgruppe Price group 60570000 535,00 XI 60570600 535,00 V SEILSYSTEME Lifeline systems 39 GREENLINE® Seilsysteme / Lifeline systems GREENLINE® GES 3 Endschloss-Set GES-3 / End lock set GES-3 mit integrierter Fangstoßdämpfung, Fallindikatorklemme und konst

Pagina 52-Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana Z

Art. Nr....

Pagina 53 - Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana...

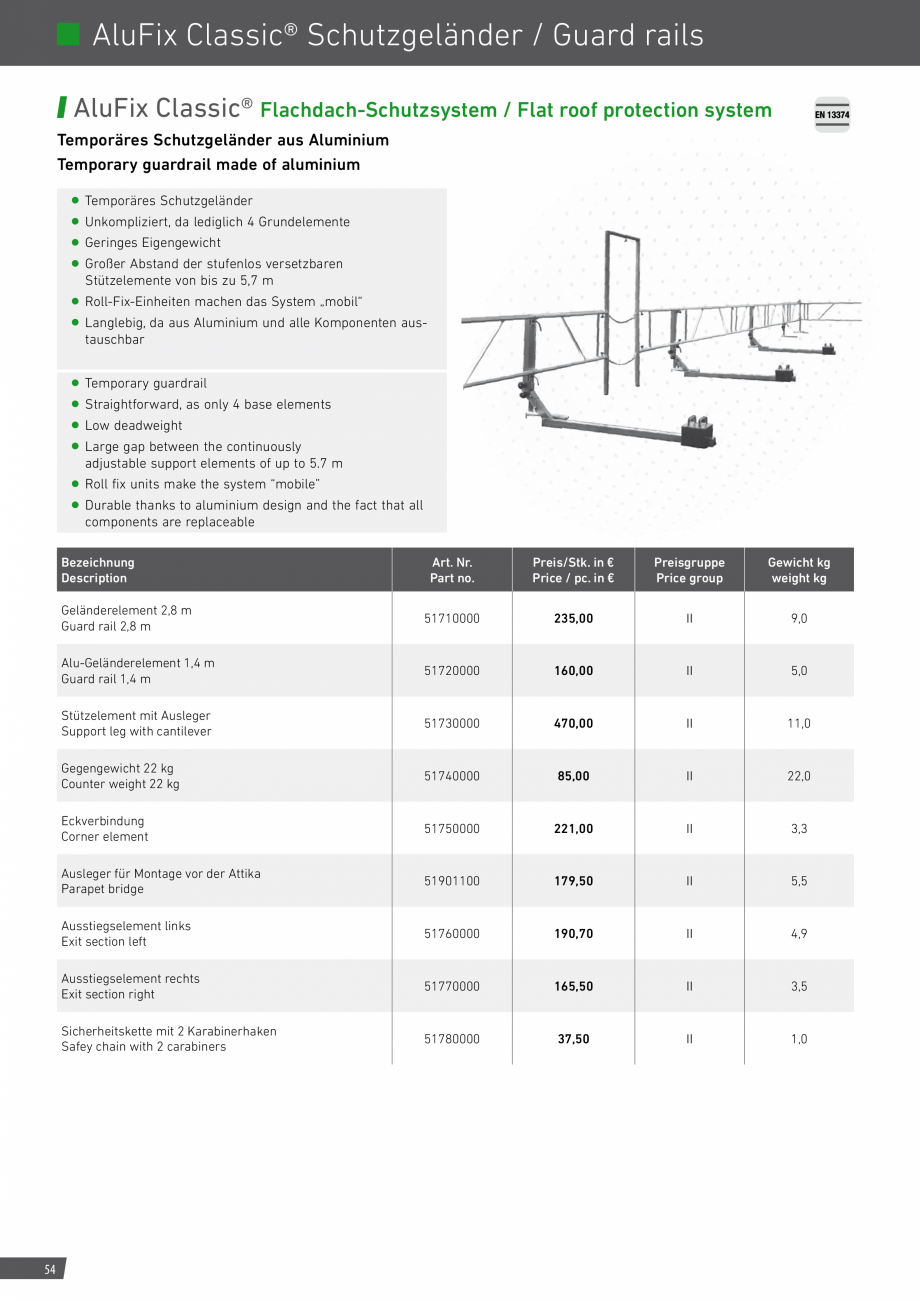

anter Federvorspannung Endbefestigung beidseits des Systems, beidseitige konstante federunterstützte Seilvorspannung bis 120 kg, beidseitig integrierte Fangstoßdämpfung, die im Sturzfall erheblich die Kräfte reduziert (abhängig von Systemkonfiguration). Die Lieferung erfolgt vorkonfektioniert. Das bedeutet: Seil durch fädeln, spannen, Schrauben anziehen - fertig. Die Montage erfolgt mit handelsüblichem Werkzeug, es ist kein Spezialwerkzeug erforderlich! Einfache Kontrolle bei der jährlichen Überprüfung, da alle Teile sichtbar sind! Das System verfügt über keine Backenklemmen und keine Verpressung. Systembelastung wird mittels Indikatorklemme angezeigt. Mit 3 Funktionen: Mit integrierter Fallindikatorklemme Falldämpfer Kabelspanner with integrated shock absorption, fall indicator clamp and constant cable pre-tensioning. End fixing on both sides of the system, cable pre-tensioning to 120 kg is constantly spring-loaded on both sides, built-in impact force damping on both

Pagina 53-Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana anter...

Pagina 54 - Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana ...

sides, which significantly reduces forces in case of a fall (depending on the system configuration). Pre-assembled on delivery. This means: Thread the cable through, tension it, tighten the screws, and you’re done. Fitting is carried out with commercially-available tools, no special tools are required! Simple check during annual testing, as all parts are visible! The system has no jaw clamps and no crimping. The system load is shown by an indicator clamp. With 3 functions: with integrated fall indicator clamp energy absorber cable tensioner Bezeichnung Description Endschloss-Set GES-3 mit integrierter Fangstoßdämpfung, Fallindikatorklemme und konstanter Federvorspannung. End lock set GES-3 with integrated shock absorption, fall indicator clamp and constant cable pre-tensioning. Endschloss-Set GES-3 L mit integrierter Fangstoßdämpfung, Fallindikatorklemme und konstanter Federvorspannung. Nur lineare Systeme bis 30 m Länge. End lock set GES-3 L with integrated shock absorption,

Pagina 54-Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana sides, which...

Pagina 55 - Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana ...

fall indicator clamp and constant cable pre-tensioning. Only for linear systems up to 30 m length. 40 Art. Nr. Part no. Preis/Stk. in € Price / pc. in € Preisgruppe Price group 48910300 400,00 V 48910350 326,00 V GREENLINE® Edelstahlseil / Stainless steel cable Edelstahlseil 8 mm, 7 x 7 Drähte stainless steel cable 8 mm diameter, 7 x 7 wires GREENLINE® verfügt über ein 8 mm starkes Edelstahlseil 7 x 7 Drähte, Material V4A, 36 kN Bruchlast. Die maximale Einzelsystemlänge beträgt 200 m. GREENLINE® has an 8 mm thick stainless steel cable 7 x 7 wires, V4A material, 36 kN breaking load. The max. single system length is 200 m. Bezeichnung Description Edelstahlseil Stainless steel cable Beschreibung Name 8 mm Durchmesser, 7 x 7 Drähte 8 mm diameter, 7 x 7 wires Art. Nr. Part no. Preis/Stk. in € Price / pc. in € Preisgruppe Price group 4790 1011 4,85 V Art. Nr. Part no. Preis/Stk. in € Price / pc. in € Preisgruppe Price group 4892 5500 160,00 V

Pagina 55-Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana fall...

Pagina 56 - Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana
...

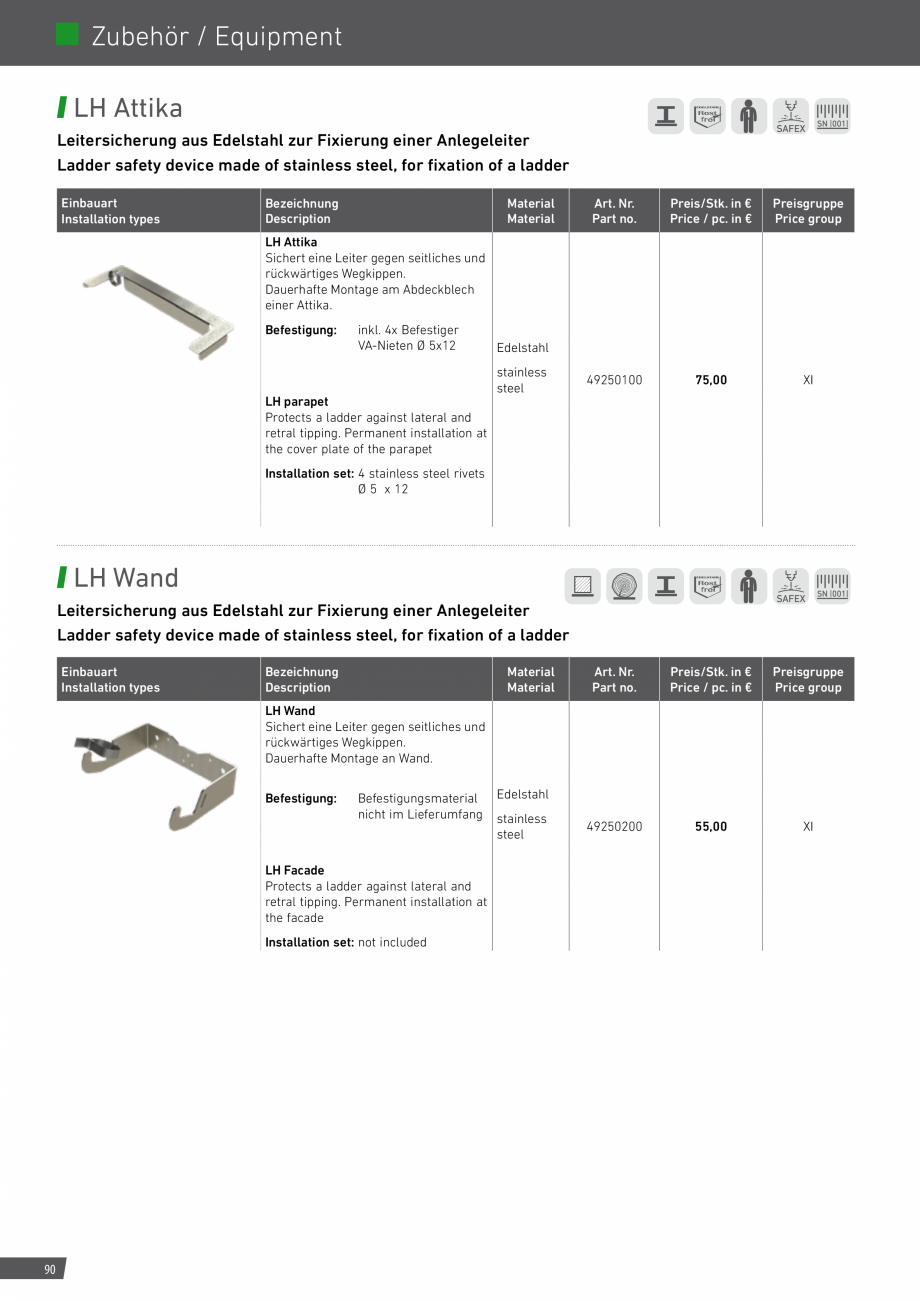

GREENLINE® Seilgleiter GS-01 / Cable slider GS-01 Beweglicher Anschlagpunkt für überfahrbare GREEN LINE®-Horizontal-Seilsicherungssysteme. Cable slider for linear horizontal GREENLINE® life line systems. Er sichert als beweglicher Anschlagpunkt 1 Person gegen Absturz. Abmessung: 90 x 77 x 36 mm Material: Edelstahlguss For only 1 person Dimensions: 90 x 77 x 36 mm Material: Stainless steel, tempered Bezeichnung Description Seilgleiter GS-01 Cable Slider GS-01 Material Material Edelstahlguss Stainless steel, tempered GREENLINE® Seilgleiter GS-02-Linear / Cable slider GS-02-Linear Beweglicher Anschlagpunkt für ausschließlich lineare GREENLINE®-Überkopfseilsysteme. Cable slider for only linear horizontal GREENLINE® overhead lifeline systems. Er sichert als beweglicher Anschlagpunkt 1 Person gegen Absturz. Abmessung: 130 x 85 x 70 mm Material: Edelstahl A2 For only 1 person Dimensions: 130 x 85 x 70 mm Material: Stainless steel A2 Bezeichnung Description Seilgleiter GS-02-Line

Pagina 56-Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana
GREENLINE® ...

Pagina 57 - Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana...

ar Cable Slider GS-02-Linear Material Material Edelstahlguss Stainless steel, tempered Art. Nr. Part no. Preis/Stk. in € Price / pc. in € Preisgruppe Price group 4892 1400 170,00 V 41 GREENLINE® Seilsysteme / Lifeline systems GREENLINE® Seilgleiter Premium / Premium cable slider abnehmbarer, beweglicher Anschlagpunkt detachable, cable slider Zur freien Überfahrbarkeit von Zwischenhaltern und Eckumführungen, 180° schwenkbar, durch doppeltes Verriegelungssystem vor unbeabsichtigtem Öffnen geschützt. To ensure that intermediate brackets and curves can be freely driven over, can be swivelled 180°, protected against inadvertent opening due to a double locking system. Bezeichnung Description Material Material Seilgleiter Edelstahl Cable slider Stainless steel Art. Nr. Part no. Preis/Stk. in € Price / pc. in € Preisgruppe Price group 4890 1001 470,00 V GREENLINE® Seilzwischenhalter GZH / Intermediate bracket GZH Beweglicher Seilzwischenhalter GZH mit 18

Pagina 57-Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana ar
Cable...

Pagina 58 - Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana...

0° Arbeitsbereich Flexible intermediate bracket with 180° working area Der Seilzwischenhalter ermöglicht ein problemloses Überfahren der Stützen. Durch seine Beweglichkeit (180°), richtet er sich immer der Person am Sicherungsseil zu, damit man nicht beim Übergleiten manuell nachhelfen muss (beidseitige Begehbarkeit des Systems). Der Seilzwischenhalter lässt sich aber auch fixieren, da dies für manche Anwendungen von Vorteil ist. The intermediate bracket allows the supports to be driven over without any issues. Due to its flexibility (180°), it always faces towards the person on the safety cable so that you do not need to provide help manually in the event of slipping (the system can be accessed on both sides). However, the intermediate bracket can also be fixed, as this is advantageous for some applications. Bezeichnung Description Material Material Art. Nr. Part no. Preis/Stk. in € Price / pc. in € Preisgruppe Price group V2A 4891 0400 44,90 V Beweglicher Sei

Pagina 58-Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana 0°...

Pagina 59 - Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana...

lzwischenhalter GZH mit 180° Arbeitsbereich Flexible intermediate bracket with 180° working area 42 GREENLINE® Seilzwischenhalter GZH 40 / Intermediate bracket GZH 40 mit extra langer Seilführung, biegbar bis 40° with extra long cable guide, bendable up to 40° Beweglicher Seilzwischenhalter GZH 40 mit extra langer Seilführung biegbar bis 40° Flexible intermediate bracket GZH 40 with extra long cable guide can be bent to 40° Bezeichnung Description Material Material Art. Nr. Part no. Preis/Stk. in € Price / pc. in € Preisgruppe Price group V2A 4891 1100 61,30 V Beweglicher Seilzwischenhalter GZH 40 mit extra langer Seilführung, biegbar bis 40° Flexible intermediate bracket GZH 40 with extra long cable guide, bendable up to 40° GREENLINE® 90° Eckumführung GEH 90 / 90° curve element GEH 90 mit 1-Punkt-Befestigung, als Innen- und Außenecke with 1-point fixing, can be used as internal or external corner Die 90° Kurve ermöglicht ein problemloses Überfahr

Pagina 60 - Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana...

en der Stützen. Die Kurve ist im montagefertigen Zustand und muss lediglich an der Stütze verschraubt werden. Durch die massive Ausführung wird ein Verbiegen beim Seilspannen verhindert. Die Eckumführung kann als Innen- und Außenecke verwendet werden. Kurvenradius: 190 mm The 90° curve allows the supports to be driven over without any issues. The curve is ready for installation and only needs to be screwed to the support. Bending when tensioning the cable is prevented due to the solid design. The corner bypass can be used as an internal or external corner. Radius of curve: 190 mm Bezeichnung Description Material Material Art. Nr. Part no. Preis/Stk. in € Price / pc. in € Preisgruppe Price group V2A 4891 1200 131,00 V 90° Eckumführung GEH 90 90° curve element GEH 90 43 GREENLINE® Seilsysteme / Lifeline systems GREENLINE® 45° Eckumführung GEH 45 / 45° curve GEH 45 mit 1-Punkt-Befestigung, als Innen- und Außenecke with 1-point fixing, can be used as internal

Pagina 60-Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana en der...

Pagina 61 - Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana ...

or external corner 45°-Eckumführung mit 1-Punkt-Befestigung, als Innen- und Außenecke sowie für Überkopf-Systeme verwendbar 45° curve with 1-point fixing, can be used as internal or external corner Bezeichnung Description Material Material Art. Nr. Part no. Preis/Stk. in € Price / pc. in € Preisgruppe Price group V2A 4891 1300 131,00 V Material Material Art. Nr. Part no. Preis/Stk. in € Price / pc. in € Preisgruppe Price group Aluminium 4850 0010 17,10 V 45° Eckumführung GEH 45 45° curve GEH 45 GREENLINE® Typenschild / type plate Typenschild aus Aluminium type plate Bezeichnung Description Typenschild aus Aluminium type plate 44 GREENLINE® FEH 1 / FEH 2 / FKH 90 Systemhalter speziell für die Montage an Beton- und Stahlfassaden Special system bracket for fitting to concrete and steel facades Befestigung: mittels Einkleben oder durch kontern; Kurven mit 2-Punkt-Befestigung Endhalter: zum Abspannen parallel oder rechtwinklig zur Fassade ver

Pagina 61-Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana or external ...

Pagina 62 - Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana...

fügbar Material: Edelstahl Fastening: Fixing with adhesive or by locking; curves with 2-point fixing End bracket: Available for parallel de-tensioning or at right angles to facade Material: Stainless steel Einbauart Installation types Bezeichnung Description Material Material Art. Nr. Part no. Preis/Stk. in € Price / pc. in € Preisgruppe Price group V2A 4891 3000 82,50 V V2A 4891 3100 103,00 V V2A 4891 1400 210,00 V FEH 1 Endhalter Fassade, Ausführung flach, zum Abspannen eines Multifunktions-Falldämpfers, Befestigung 2 x M16 END LOOK FASTENING flat, EN 795 installation set: 2 x M16 Material: stainless steel For tensioning the GES 3 end lock set FEH 2 Endhalter Fassade, Ausführung mit gekantetem Winkel, zum Abspannen eines Multifunktions-Falldämpfers, Befestigung 3 x M12 END LOOK FASTENING, EN 795 Instalation set: 3 x M12 Material: stainless steel For tensioning the GES 3 end lock set FKH 90 Kurvenset Fassade, frei biegbar, Befestigung 2 x M16 bendable

Pagina 62-Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana fügbar...

Pagina 63 - Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana...

curve set, Installation set: 2 x M16 45 46 SCHIENENSYSTEME Rail systems 47 MultiRail - Horizontale Schienensysteme / Horizontal rail systems MultiRail Horizontale Sicherungsschiene / Horizontal securing rail Fixlängen: 6 Bis 6000 mm Befestigungsabstand: Empfohlen 4000 mm, zulässig bis max. 6000 mm Material: Edelstahl gebeitzt Fixed lengths: up to 6000 mm Fixing gap: 4000 mm recommended, max. 6000 mm permitted Material: Pickled stainless steel Bezeichnung Description Horizontale Sicherungsschiene Fixlänge 6000 mm Horizontal securing rail up to 6000 mm Horizontale Sicherungsschiene Fixlänge 3000 mm Horizontal securing rail up to 3000 mm Material Material Edelstahl gebeitzt Pickled stainless steel Edelstahl gebeitzt Pickled stainless steel Art. Nr. Part no. Preis/Stk. in € Price / pc. in € Preisgruppe Price group 4810 1003 600,00 IV 4810 1017 258,00 IV MultiRail Stoßverbindung / Buttjoint Einbauart Installation types Bezeichnung Description Stoßve

Pagina 63-Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana curve set,...

Pagina 64 - Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana...

rbindung Zum Verbinden der einzelnen Schienenstücke. Material Material Aluminium eloxiert Butt joint For connecting the separate rail sections. Anodised aluminium Schienenabschluss ohne Ausstieg Als Endanschlag, um ein ungewolltes Herausfahren des Läufers zu verhindern. Edelstahl gebeizt / Aluminium eloxiert Rail stop without exit As end stop, to prevent the runner coming out accidentally. Pickled stainless steel / anodised aluminium Schienenabschluss mit Ausstieg Befestigungsabstand: Als Endanschlag, um ein ungewolltes Herausfahren des Läufers zu verhindern. Rail stop with exit As end stop, to prevent the runner coming out accidentally. 48 6 Art. Nr. Part no. Preis/Stk. in € Price / pc. in € Preisgruppe Price group 4810 1004 40,00 IV 4810 1005 80,00 IV 4810 1006 230,00 IV Edelstahl gebeizt / Aluminium eloxiert Pickled stainless steel / anodised aluminium MultiRail Kurven / Upright curve Einbauart Installation types Bezeichnung Description 6 Material

Pagina 64-Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana rbindung
Zum ...

Pagina 65 - Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana...

Material Art. Nr. Part no. Preis/Stk. in € Price / pc. in € Preisgruppe Price group 4810 1008 154,00 IV Bogen vertikal für vertikale Ablenkung als Eckumfahrung Winkel: R = 80 mm, 90° Es sind beliebige Winkel von 30 - 150° als Sondervariante auf Anfrage lieferbar Upright curve for vertical deflection as a corner Aluminium eloxiert Anodised aluminium Angle: R = 80 mm, 90° Any angle from 30 - 150° is available as a special variant on request MultiRail Horizontale Weiche / Horizontal diverter Einbauart Installation types Bezeichnung Description Material Material 6 Art. Nr. Part no. Preis/Stk. in € Price / pc. in € Preisgruppe Price group 4810 1009 687,50 IV Horizontale Weiche Zum gesicherten Richtungswechsel nach 2 Seiten. Die aufeinandertreffenden Schienen müssen dabei im 90°-Winkel zueinander stehen. Horizontal diverter for secure change of direction on 2 sides. The two rails must meet at a 90° angle. Edelstahl gebeizt / Aluminium eloxiert Pickled

Pagina 65-Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana Material

Art...

Pagina 66 - Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana...

stainless steel / anodised aluminium 49 MultiRail - Horizontale Schienensysteme / Horizontal rail systems MultiRail Halter / Bracket Einbauart Installation types Bezeichnung Description Halter 1 mit Gleitbändern aus Teflon Bracket 1 with Teflon slide strips Halter 2 mit Gleitbändern aus Teflon Bracket 2 with Teflon slide strips Halter 5 mit Gleitbändern aus Teflon Bracket 5 with Teflon slide strips Halter 7 mit Gleitbändern aus Teflon Bracket 7 with Teflon slide strips 50 6 Material Material Art. Nr. Part no. Preis/Stk. in € Price / pc. in € Preisgruppe Price group 4810 1011 75,00 IV 4810 1012 70,00 IV 4810 1013 67,00 IV 4810 1014 67,00 IV Edelstahl gebeizt Pickled stainless steel Edelstahl gebeizt Pickled stainless steel Edelstahl gebeizt Pickled stainless steel Edelstahl gebeizt Pickled stainless steel MultiRail Läufer / Rail slider Einbauart Installation types Bezeichnung Description Läufer geschlossen Rail slider closed Läufer öffenbar

Pagina 66-Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana stainless...

Pagina 67 - Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana
...

Rail slider openable Rollenläufer Slider with roller baering 6 Material Material Art. Nr. Part no. Preis/Stk. in € Price / pc. in € Preisgruppe Price group 4810 1001 195,00 IV 4810 1010 289,70 IV 4810 1002 620,00 IV Edelstahl gebeizt Pickled stainless steel Edelstahl gebeizt Pickled stainless steel Edelstahl gebeizt Pickled stainless steel MultiRail Kennzeichnungsschild / Identification label Einbauart Installation types Bezeichnung Description für Anschlageinrichtung Typ MultiRail (DE/EN/FR/ES) for Anchorage device type MultiRail (DE/EN/FR/ES) Material Material 6 Art. Nr. Part no. Preis/Stk. in € Price / pc. in € Preisgruppe Price group 4810 1020 17,50 IV Edelstahl gebeizt Pickled stainless steel MultiRail Bohrlehre / Drilling jig Einbauart Installation types Bezeichnung Description Bohrlehre für MultiRail Führungsschienen Drilling jig for MultiRail Guide rails 6 Material Material Art. Nr. Part no. Preis/Stk. in € Price / pc. in € Pre

Pagina 67-Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana
Rail slider
...

Pagina 68 - Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana...

isgruppe Price group 4810 1019 217,00 IV Edelstahl gebeizt Pickled stainless steel 51 MultiRail - Horizontale Schienensysteme / Horizontal rail systems 52 SCHUTZGELÄNDER Guard rails 53 AluFix Classic® Schutzgeländer / Guard rails AluFix Classic® Flachdach-Schutzsystem / Flat roof protection system Temporäres Schutzgeländer aus Aluminium Temporary guardrail made of aluminium Temporäres Schutzgeländer Unkompliziert, da lediglich 4 Grundelemente Geringes Eigengewicht Großer Abstand der stufenlos versetzbaren Stützelemente von bis zu 5,7 m Roll-Fix-Einheiten machen das System „mobil“ Langlebig, da aus Aluminium und alle Komponenten austauschbar Temporary guardrail Straightforward, as only 4 base elements Low deadweight Large gap between the continuously adjustable support elements of up to 5.7 m Roll fix units make the system “mobile” Durable thanks to aluminium design and the fact that all components are replaceable Bezeichnung Description 54 Art. Nr. Part

Pagina 68-Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana isgruppe...

Pagina 69 - Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana ...

no. Preis/Stk. in € Price / pc. in € Preisgruppe Price group Gewicht kg weight kg Geländerelement 2,8 m Guard rail 2,8 m 51710000 235,00 II 9,0 Alu-Geländerelement 1,4 m Guard rail 1,4 m 51720000 160,00 II 5,0 Stützelement mit Ausleger Support leg with cantilever 51730000 470,00 II 11,0 Gegengewicht 22 kg Counter weight 22 kg 51740000 85,00 II 22,0 Eckverbindung Corner element 51750000 221,00 II 3,3 Ausleger für Montage vor der Attika Parapet bridge 51901100 179,50 II 5,5 Ausstiegselement links Exit section left 51760000 190,70 II 4,9 Ausstiegselement rechts Exit section right 51770000 165,50 II 3,5 Sicherheitskette mit 2 Karabinerhaken Safey chain with 2 carabiners 51780000 37,50 II 1,0 AluFix Classic® Flachdach-Schutzsystem / Flat roof protection system Komplette Grundausstattung in stabiler Stahlkonstruktion Complete basic equipment in a stable steel structure Bezeichnung Description Art. Nr. Part no. Preis/Stk. in € P

Pagina 69-Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana no.
...

Pagina 70 - Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana...

rice / pc. in € Preisgruppe Price group Gewicht kg weight kg für ca. 14,0 m Einrüstung, mit 1 Eckausbildung for 14,0 m with 1 corner element 51650000 3.956,00 II 268,3 für ca. 25,2 m Einrüstung, mit 1 Eckausbildung for 25,2 m with 1 corner element 51700000 6.176,00 II 414,3 für ca. 50,0 m Einrüstung, mit 2 Eckausbildungen for 50,0 m with 1 corner element 51620000 11.072,00 II 719,0 Transportkassette mit 25 m AluFix® Schutzgeländer Transport box with 25 m AluFix 51600000 7.896,00 II 495,0 Transportkassette mit 50 m AluFix® Schutzgeländer Transport box with 50 m AluFix 51610000 12.792,00 II 799,0 Transportkassette für max. 50 m AluFix® Schutzgeländer (leer) Transport box for 50 m Alufix (empty) 51640000 1.720,00 II 80,0 55 AluFix Classic® Schutzgeländer / Guard rails AluFix® Die „mobile“ Grundausstattung / The basic „mobile“ equipment Flachdach - mobiles Schutzgeländer Flat roof - mobile guardrail Mit den RollFix®-Fahreinheit

Pagina 70-Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana rice / pc. in...

Pagina 71 - Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana...

en wird Ihr AluFix®-Schutzgeländer zum mobilen Flachdachschutz. Die RollFix®-Fahreinheit ist durch die Schnellklappvorrichtung absenkbar, sodass die statischen Gegebenheiten nicht verändert werden. Die Rollen sind auch auf Trapezblechdächern einsetzbar. Your AluFix® guardrail becomes a mobile flat roof protection system with Roll Fix travel units. The Roll Fix travel unit is lowered by a quick-release folding mechanism in such a way that the static properties are not changed. The rollers can also be used on trapezoidal sheet metal roofs. Bezeichnung Description RollFix® - Einheit (Preis / 1 Stück Rolleneinheit – siehe Abb.!) RollFix unit RollFix® für ca. 2,8 m Arbeitsbereich, mit 2 Eckausbildungen for 2,8 m working space, with 2 corner elements RollFix® für ca. 5,6 m Arbeitsbereich, mit 2 Eckausbildungen for 5,6 m working space, with 2 corner elements RollFix® für ca. 11,2 m Arbeitsbereich, mit 2 Eckausbildungen for 11,2 m working space, with 2 corner elements 56

Pagina 71-Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana en wird Ihr...

Pagina 72 - Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana
...

Art. Nr. Part no. Preis/Stk. in € Price / pc. in € Preisgruppe Gewicht kg Price group weight kg 51950000 430,00 II 4,7 51950100 4.034,50 II 155,4 51950200 4.269,50 II 165,4 51950300 5.809,50 II 243,1 AluFix® Flachdach - Attika-Befestigung / Flat roof - Parapet fixing element Zur Verankerung des Flachdach-Schutzgeländers auf der Attika. For anchoring the flat roof guardrail on the parapet. Anstelle der Ausleger mit Ballastgewichten können die Stützelementpfosten des Flachdach-Schutzgeländers von dem Attika-Befestigungselement aufgenommen werden. The flat roof guardrail’s support element posts can be held by the parapet fixing element, instead of the cantilever rails with ballast weights. Bezeichnung Description Attika-Befestigungselement von 90 bis 380 mm Attika-Breite Mindesthöhe 150 mm Parapet fastening element from 90 to 380 mm parapet width Minimum height 150 mm Art. Nr. Part no. Preis/Stk. in € Price / pc. in € 51900000 492,60 Preisgruppe

Pagina 72-Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana

Art. Nr....

Pagina 73 - Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana ...

Gewicht kg Price group weight kg II 8,0 57 AluFix® EVO Schutzgeländer / Guard rails AluFix® EVO Flachdach - Temporäres Schutzgeländer Flat roof - Temporary guardrail Schnelle, einfache und werkzeugfreie Montage Leichte und stabile Konstruktion aus hochwertigen Aluminium-Komponenten Einsetzbar auf Ebenen bis 10° Neigung Variable Eckausfuehrung ohne Einbußen in der Sicherheit Quick, simple and tool-free fitting Light and stable structure made of high-quality aluminium components Can be used on layers up to 10° pitch Variable corner design without affecting safety Die AluFix® EVO-Absturzsicherung ist ein freistehendes temporäres Schutzgeländer mit Gegengewichten für sicheres Arbeiten auf Ebenen bis 10° Neigung. Es erfüllt die Anforderungen der Norm EN 13374-A. Das Produkt besteht aus einer stabilen hochwertigen Aluminium-Konstruktion, die zu einem durchgehenden Sicherheitsgeländer montiert wird. Die sicheren Verbindungspunkte bestehen aus selbsthemmenden Klemmmechani

Pagina 73-Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana Gewicht kg...

Pagina 74 - Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana...

smen, die die Montage ohne die Verwendung von Werkzeugen ermöglicht. Auf Wunsch erhalten Sie die AluFix® EVO-Absturzsicherung mit selbstverschließendem Bordbrett. Die Eckverbindungen der AluFix® EVO-Absturzsicherung können für eine optimale Raumausnutzung variabel eingestellt werden. The AluFix® EVO fall protection device is a free-standing, temporary guardrail with counterweights for working on levels to 10° pitch. It meets the requirements of the EN 13374-A standard. The product consists of a stable aluminium structure that is fitted to a full-length guardrail. The safe connection points consist of self-retaining clamping mechanisms that enable fitting without using any tools. You can get the AluFix® EVO fall protection device with self-sealing toeboard on request. The AluFix® EVO fall protection device corner connections can be adjusted for optimal use of space. Die AluFix® EVOfall protection device is delivered in stackable transport boxes for simple and safe transport

Pagina 74-Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana smen, die die...

Pagina 75 - Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana...

and storage. Die AluFix® EVO-Absturzsicherung wird für einfachen und sicheren Transport und Lagerung in stapelbaren Transportkassetten geliefert. Schnelle und einfache Montage durch ClickinSystem Quick and easy fitting due to click-in system 58 AluFix® EVO wird in einer übersichtlich aufgeteilten Kassette geliefert. AluFix® EVO is delivered in a box that is clearly divided. Bezeichnung Description Art. Nr. Part no. Preis/Stk. in € Price / pc. in € Preisgruppe Gewicht kg Price group weight kg 51690000 12.910,00 II 949,3 51691000 15.600,00 II 1091,8 Transportkassette mit 36,4 m ALUFIX® EVO Transport box with 36,4 m ALUFIX® EVO bestehend aus: 15 Stück Stützelement 13 Stück Geländerelement 2,8 m 24 Stück Klemmverbinder für Geländerelement 4 Stück Scharnier-Klemmverbinder für Geländerelement 32 Stück Gegengewicht (22,5 kg) 1 Stück AluFix®-Transportkassette consisting of: 15 x support element 13 x 2.8 m railing elements 24 x fastener for railing ele

Pagina 75-Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana and storage.
...

Pagina 76 - Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana...

ment 4 x hinged fastener for railing element 32 x counterweight (22.5kg) 1 x AluFix® transport box Transportkassette mit 36,4 m ALUFIX® EVO inkl. Bordbretter Transport box with 36,4 m ALUFIX® EVO inkl. toeboards bestehend aus: 15 Stück Stützelement 13 Stück Geländerelement 2,8 m 24 Stück Klemmverbinder 4 Stück Scharnier-Klemmverbinder 32 Stück Gegengewicht 13 Stück Bordbrett 1 Stück Bordbrett-Eckplatte 1 Stück Transportkassette consisting of: 15 x support element 13 x 2.8 m railing elements 24 x fasteners 4 x hinged fasteners 32 x counterweight 13 x toeboard 1 x toeboard corner panel 1 x transport box 59 Barrial® FIX Schutzgeländer / Guard rails Barrial®FIX Permanentes Schutzgeländer / permanent guardrail Permanentes Sicherheitsgeländer Permanent safety rail Die wesentlichen Komponenten des Systems bestehen aus witterungsbeständigem und wartungsarmem Aluminium The main components of the system are made of weather-resistant, low-maintenance aluminium Stütze

Pagina 76-Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana ment
4 x...

Pagina 77 - Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana n...

n in gerader, klappbarer, geneigter und gerundeter Form Straight, folding, angled and rounded supports Diverse Stützenfüße für unterschiedlichste Befestigungsarten Various support feet for a wide range of fixing types Auf Wunsch Pulverbeschichtung in RAL-Farbe möglich Powder coating in RAL colour available on request Barrial® bietet eine Fülle von Befestigungsmöglichkeiten. Je nach Problemstellung und Gegebenheiten am Objekt kann zwischen einer Reihe von Fuß- und Montagelösungen gewählt werden. Vor allem bei Neubauten, aber auch bei umfassenden Flachdach-Sanierungen ist dies nicht nur eine elegante und ästhetische, sondern vor allem funktionale Lösung. Barrial® offers a wealth of fixing options. There is a wide range of base and fitting solutions to choose from, depending on the problem and features of the property. In particular for new buildings, but also in extensive flat roof renovations, this is not just an elegant and aesthetically pleasing solution, it is, a

Pagina 77-Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana n in gerader,...

Pagina 78 - Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana...

bove all, a functional one. Ob als Sicherheitsgeländer an Maschinen oder Anlagen, als Absturzsicherung auf Flachdächern mit Dichtungsaufbau oder zur Nachrüstung an Objekten ohne mechanische Befestigungsmöglichkeit – entsprechend Forderungen nach kollektiver Sicherheit liefert Barrial® Lösungen für alle Fälle. Whether as a guardrail on machines or systems, as fall protection on flat roofs with sealing structure or for retrofitting on properties with no mechanical fixing options – Barrial® provides solutions for all eventualities that meet the demands for collective safety. Die wesentlichen Komponenten des Systems bestehen aus witterungsbeständigem und wartungsarmem Aluminium. Veredelt werden die Geländer nach Kundenwunsch durch Pulverbeschichtung gemäß RAL-Skala. 60 The main components of the system are made of weather-resistant, low-maintenance aluminium. The guardrails can be finished with powder coating in colours on the RAL scale to meet customer requirements.

Pagina 78-Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana bove all, a...

Pagina 79 - Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana
...

Geprüft und zertifiziert: Tested and certified: Barrial® Sicherheitsgeländer sind in statischen und dynamischen Tests gemäß den europäischen Normen DIN EN ISO 14122-3 und DIN EN 13374 – Schutzklasse A begutachtet und geprüft. Die Prüfungen erfolgten durch die unabhängigen und akkreditierten Prüfinstitute CEBTP (Lyon) und DEKRA EXAM (Bochum). Die Versuchsberichte stehen auf Anfrage zur Verfügung. Barrial® guardrails have been certified and checked in static and dynamic tests that meet the European standards DIN EN ISO 14122-3 and DIN EN 13374 – Protection Class A. The tests were carried out by the independent accredited testing institutes CEBTP (Lyon) and DEKRA EXAM (Bochum). The test reports are available for consultation on request. Montagemöglichkeiten: Barrial® Attika Innenseite Fassade Attika Oberseite Dachfläche Fitting options: Barrial® Inner side of parapet Facade Upper side of parapet Roof surface 61 Barrial® Fix Schutzgeländer / Guard rails Fu

Pagina 79-Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana
Geprüft...

Pagina 80 - Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana...

ß A • For fixing the guardrail to the inside of the parapet or the facade • Auch mit Distanzkonsole für gedämmte Attika erhältlich • Also available with spacer bracket for insulated parapets Material: Aluminiumguss Material: Cast aluminium Fuß M Base M • Zur Befestigung des Geländers an der AttikaOberseite speziell für schmale Attiken • For fixing the guardrail to the upper side of the parapet, especially if the parapet is narrow Material: Aluminiumguss Material: Cast aluminium Fuß Z Base Z • Zur Befestigung des Geländers an der AttikaOberseite • For fixing the guardrail to the upper side of the parapet • Auch mit Distanzkonsole für gedämmte Attika erhältlich • Also available with spacer bracket for insulated parapets Material: Aluminiumguss Material: Cast aluminium Fuß D Base D • Zur Befestigung des Geländers auf der Dachoberfläche • Abdichtungsmaterial für bituminöse Abdichtungen optional erhältlich Material: Aluminium

Pagina 80-Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana ß A

• For...

Pagina 81 - Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana...

guss 62 Base A • Zur Befestigung des Geländers an der AttikaInnenseite oder der Fassade • For fixing the guardrail to the roof surface • Sealing material for bituminous seals available as an option Material: Cast aluminium Fußleiste Skirting rail • Notwendig, wenn keine Attika vorhanden oder Attika < 150 mm • Required when there is no parapet or parapet < 150 mm • Notwendig bei Fluchtwegabsicherungen • Necessary for escape route protection Material: Aluminiumguss Material: Cast aluminium Geländerkomponenten Guardrail components • Stoßverbinder zur Montage von Handund Knielauf • Butt connectors for fitting hand and knee rails • Winkelvariable Eckverbinder • Variable angle corner connectors • Endkappen • Wandhalter Material: Aluminiumguss • End caps • Wall brackets Material: Cast aluminium Stützenvarianten / Support types gerade / straight klappbar / foldable gerundet / rounded geneigt / angled 15° / 30° Alle Preise auf An

Pagina 81-Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana guss

62
...

Pagina 82 - Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana...

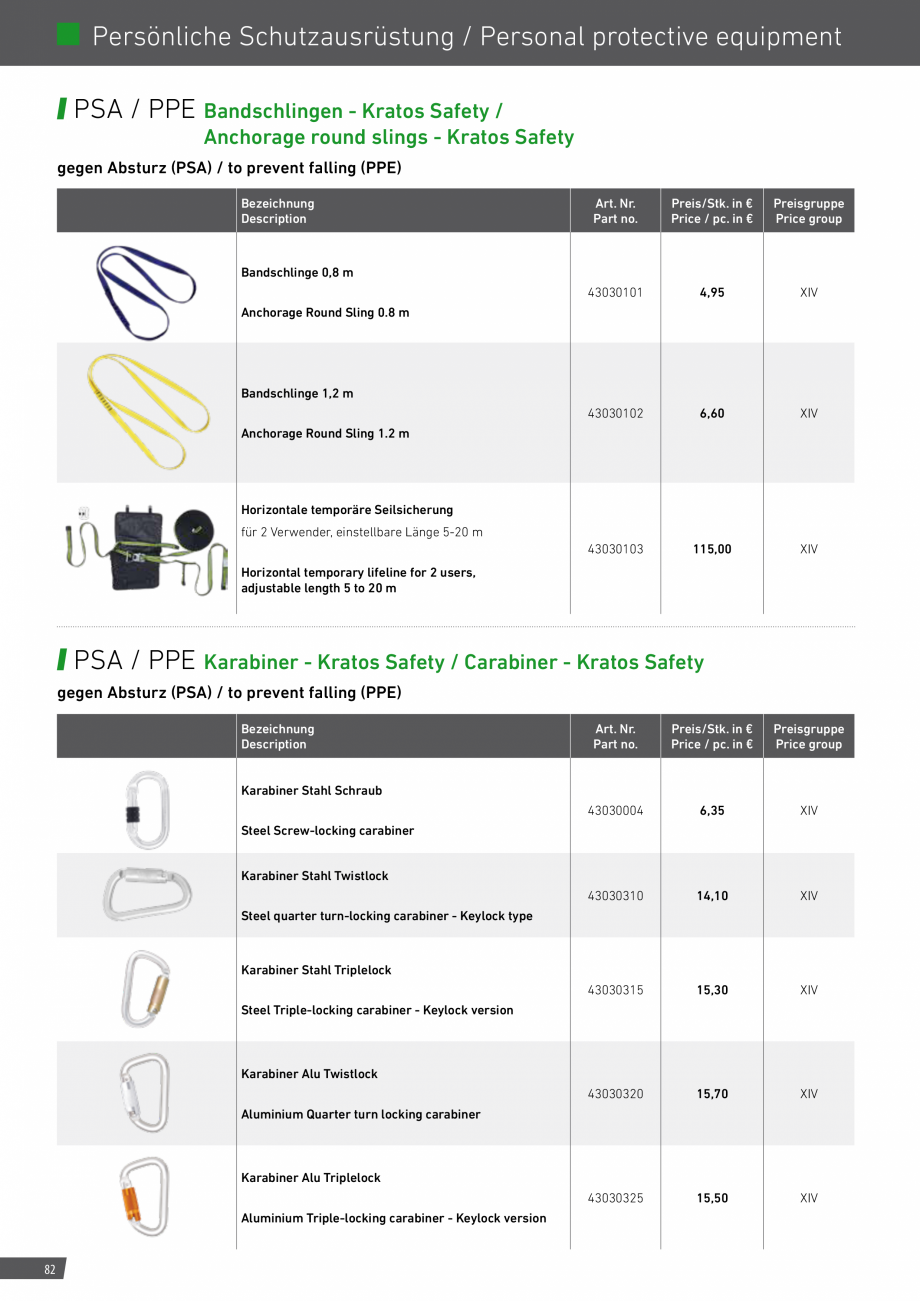

frage! / All prices on request! 63 Barrial® Schutzgeländer / Guard rails Barrial® selbsttragend / self-supporting Sicherheitsgeländer aus Aluminium für nicht-öffentlich genutzte Flachdächer / Aluminium safety railings for flat roofs that are private 64 Schneller Aufbau Quick setup Funktionelles Design Functional design Farbenvielfalt Variety of colours Top-Qualität Top quality Barrial®: Selbsttragendes Schutzgeländer Das selbsttragende Geländersystem aus Aluminium gewährleistet die Sicherheit bei Wartungs- und Pflegearbeiten auf nicht-öffentlich genutzten Flachdächern. Barrial® selbsttragend erfüllt optimal alle gesetzlichen Anforderungen zum permanenten und kollektiven Schutz vor Absturz. Barrial®: Self-supporting guardrail Bestandteile des Systems: 1 Gegengewicht System components: 1 Counterweight 2 Auslegerschiene 2 Cantilever rail 3 Fuß 3 Base 4 Geländerstütze 4 Railing support 5 Handlauf 5 Handrail 6 Geländerprofil 6 Railing profile

Pagina 82-Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana frage! / All ...

Pagina 83 - Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana
...

7 Fußleiste (bei Bedarf) 7 Skirting rail (as required) Vorteile: Werkseitig vormontierte Handlaufhalter sowie einfache Steckverbindungen zwischen Stützen, Fußhülsen und Auslegerschienen garantieren eine fachgerechte, schnelle Montage. Für die Verschraubung wird nur 1 Werkzeug (Inbusschlüssel) benötigt. Flache Gegengewichte mit 2 praktischen Tragegriffen erleichtern den Transport und fügen sich auch in Kies- oder Substratschüttungen optimal ein. Die Optik des Geländersystems ist sehr filigran und integriert sich besonders in der lackierten Ausführung (250 RAL-Farben zur Wahl) perfekt in die Gebäudearchitektur. Barrial® selbsttragend entspricht den europäischen Sicherheitsvorschriften und ist GS-zertifiziert. Advantages: The self-supporting aluminium railing system ensures safety during servicing and maintenance on private flat roofs. Barrial® self-supporting brilliantly meets all legal requirements for permanent and collective protection against falling. Handrail br

Pagina 83-Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana
7 Fußleiste...

Pagina 84 - Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana...

ackets that have been pre-assembled by the factory as well as connections between the supports, base sleeves and cantilever rails ensure quick, professional fitting. Only 1 tool (Allen key) is required for screw connection. Flat counterweights with 2 practical carrying handles make transport easier and blend in nicely with gravel and substrate embankments. The railing system looks very delicate and integrates beautifully into the building architecture, particularly in the painted design (250 RAL colours to choose from. Barrial® self-supporting complies with European safe regulations and is GS-certified. Geprüft und zertifiziert: Barrial® selbsttragende Sicherheitsgeländer sind in statischen Tests gemäß den europäischen Normen DIN EN I5014122-3 und DIN EN 13374 – Schutzklasse A von den unabhängigen und akkreditierten Prüfinstituten APAVE und DEKRA EXAM geprüft und zertifiziert. Durch das europäische Sicherheitssiegel GS und die damit verbundenen jährlichen Audits zur Qua

Pagina 84-Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana ackets that...

Pagina 85 - Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana...

lität in Produktion und Service garantiert die Marke Barrial® ein hohes Maß an Sicherheit. Tested and certified: Barrial® self-supporting guardrails have been tested and certified by the independent accredited testing institutes APAVE and DEKRA EXAM in static and dynamic tests that meet the European standards DIN EN I5014122-3 and DIN EN 13374 – protection class A. The Barrial® brand ensures a high degree of safety with the European GS safety seal and the associated annual audits for quality in production and service. Bezeichnung DIN EN ISO 14122-3 DIN EN 13374 Schutzklasse A Description DIN EN ISO 14122-3 • Certified to DIN EN 13374 protection class A Handlauf Ø 45 mm Ø 35 mm Handrail Ø 45 mm Ø 35 mm Knielauf Ø 35 mm Ø 35 mm Knee rail Ø 35 mm Ø 35 mm Stützenabstand max. 1.500 mm 2.000 mm Max. gap between supports. 1500 mm 2000 mm Fußleiste* 100 mm 50 mm Skirting rail* 50 mm 100 mm *falls Attika < 100 mm bzw. < 150 mm *If the parapet i

Pagina 85-Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana lität in...

Pagina 86 - Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana s...

s < 100 mm bzw. < 150 mm Beschreibung der Systemkomponenten / Description of system components B C A Gegengewichte Counterweights Die Gegengewichte bieten folgende Vorteile: The counterweights offer the following advantages: • Keine scharfen Ecken und Kanten A • No sharp corners or edges A • Keine Beschädigung der Dachabdichtung • No damage to the roof seal • Vandalensichere Verschraubung • Vandal-proof screw connection • Leichter Transport durch Tragegriffe B • Easy to transport due to carrying handles B • Platzsparende Lagerung und Transport durch flache Formgebung C • Normgerechtes Gewicht (25 kg) • Space-saving storage and transport due to flat shape C • Standardised weight (25 kg) Fuß Base Das Druckguss-Formteil dient als praktische Verbindung von Auslegerschiene und Stützenprofil. Die Bauteile werden einfach in die Aufnahmehülsen eingeschoben und mit nur einer Schraube arretiert. Die Stützenhöhe kann innerhalb der Hülse bis zu 3

Pagina 86-Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana s < 100 mm...

Pagina 87 - Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana 0...

0 mm variiert werden. The die-cast moulded part is used as a practical connection between the cantilever rail and support profile. The components are simply inserted into the mounting sleeves and locked with just one screw. The support height inside the sleeve can be varied up to 30 mm. Die rutschhemmende Schutzkappe an der Unterseite des Fußes verhindert die Beschädigung der Abdichtung. The anti-slip protective cap on the underside of the base prevents damage to the seal. Die Auslegerschiene The cantilever rail Die Auslegerschiene ist in 2 Varianten erhältlich: The cantilever rail is available in 2 variants: • Auslegerschiene lang (145 cm) • A long cantilever rail (145 cm) • Auslegerschiene kurz (50 cm). • and a short cantilever rail (50 cm). Die Befestigung der Gegengewichte erfolgt The counterweights are fixed using self-tapmittels selbstschneidenden Schrauben. ping screws. 65 Barrial® Schutzgeländer / Guard rails Geländerprofile & Zubehör Railing prof

Pagina 87-Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana 0 mm variiert...

Pagina 88 - Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana...

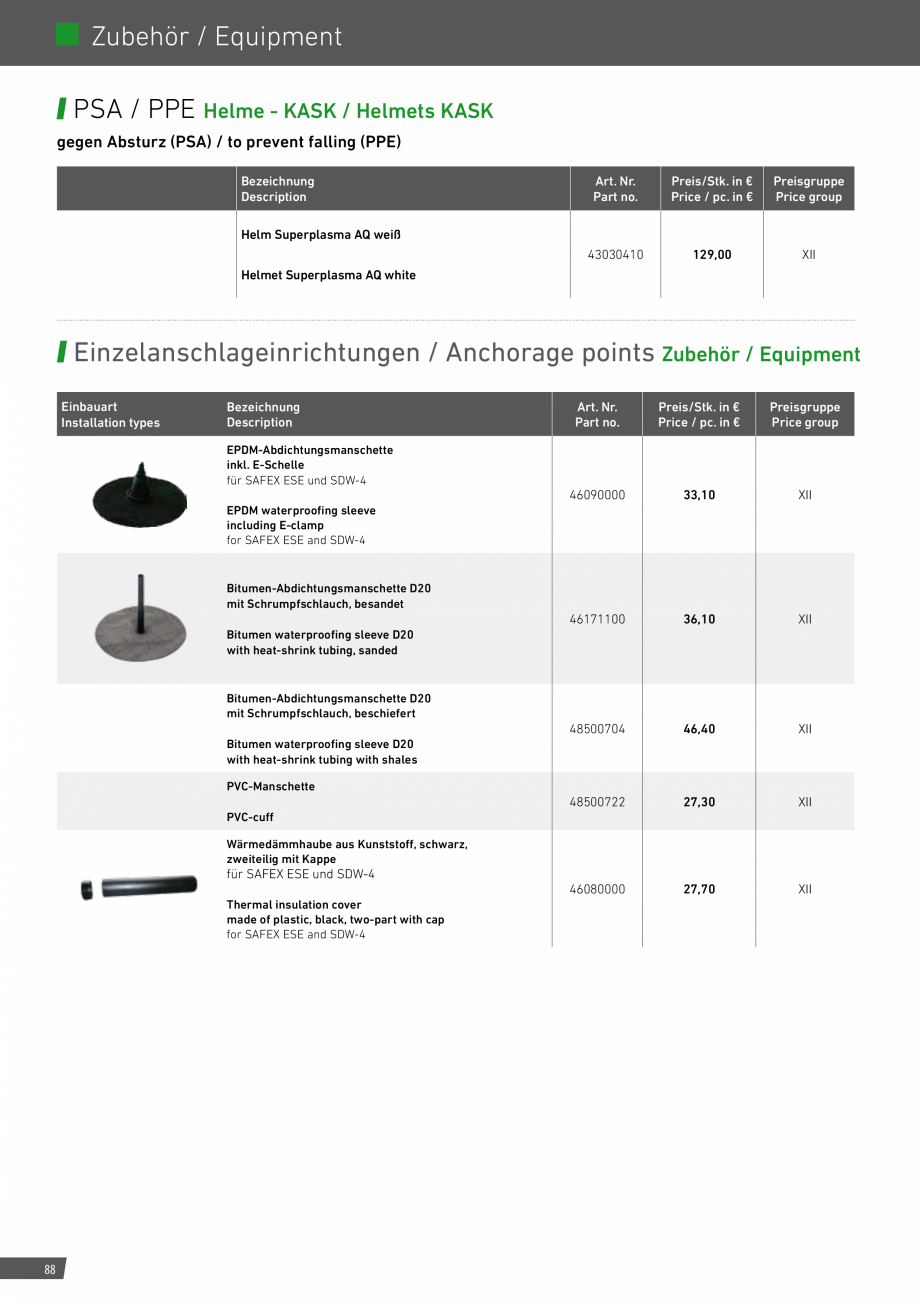

iles and accessories Die Systemkomponenten aus Aluminium sind leicht und praktisch zu handhaben. Hand- und Knielauf sind dezent und gleich dimensioniert. The aluminium system components are light and practical to handle. Hand and knee rails are subtly and evenly dimensioned. Die Stoßverbinder, Eckverbinder und Wandhafter mit Spreiztechnik sorgen für einen sicheren Halt und sind mit nur einem Werkzeug besonders zeitsparend zu montieren. The butt connectors, corner connectors and wall clamps with spreading technology ensure a secure hold, and only need to be fitted with one tool to save a lot of time. Durch winkelvariable Eckverbinder passt sich das System leicht an unterschiedlichste Gebäudegeometrien an. The system easily adjusts to a wide rang of building geometries due to variable angle corner connectors. 1 Geländerprofil 1 Railing profile 2 Stoßverbinder 2 Butt connector 3 Eckverbinder winkelvariabel 3 Variable angle corner connector 4 Endkappe 4 End cap Stützen

Pagina 88-Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana iles and...

Pagina 89 - Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana
...

Supports Barrial® selbsttragend bietet 5 verschiedene Stützenformen zur Auswahl. Durch die Rundung (Radius 1000 mm) oder Neigung (15°, 30° bzw. 45°) fügt sich das System diskret in die Gebäudearchitektur und Optik der Fassade ein. Barrial® self-supporting has 5 different support shapes to choose from. The system discreetly blends in the building architecture and the look of the facade due to the arch (1000 mm radius) or pitch (15°, 30°. Die Neigung nach innen sorgt für einen zusätzlichen Sicherheitsabstand am Dachrand. The inward pitch provides an additional safety gap to the roof edge. Stützenvarianten / Support types Alle Preise auf Anfrage! All prices on request! gerade gerundet straight rounded 66 geneigt 15° angled 15° geneigt 30° angled 30° Barrial® Korridor / corridor Flucht- und Wartungswege mit System / Escape and maintenance routes with system Durchdringungsfrei No roof penetration Schnell montiert Quick to fix Variables, modulares System V

Pagina 89-Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana

Supports
...

Pagina 90 - Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana...

ariable, modular system Leichte Aluminium-Bauteile Light aluminium components Vorschriften konform Complies with specifications Geprüft und zertifiziert Tested and certified Ausführung in Alu natur oder lackiert in RAL Natural aluminium design or RAL painted Barrial®: Korridor Barrial®: corridor Verantwortung Architekten, SiGeKo, Bauherren und Gebäudebetreiber sehen sich bei ihrer Arbeit mit zahlreichen gesetzlichen Vorschriften und Sicherheitsbestimmungen konfrontiert. Sie tragen die Verantwortung für die Sicherheit der Benutzer und müssen entsprechende bauliche Maßnahmen treffen. Responsibility Architects, health and safety coordinators, building owners and building operators are faced with numerous legal regulations and safety provisions in their work. They bear responsibility for user safety and must take appropriate structural measures. Der Rettungsplan im Rahmen des Brandschutzkonzeptes ist fixer Bestandteil jeder Gebäudeplanung und sieht oftmals die Führun

Pagina 90-Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana ariable,...

Pagina 91 - Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana g...

g des zweiten Fluchtweges über das Dach vor. Verschiedene Normen und Gesetze regeln die Ausführung von Fluchtwegen. Mit Barrial® Korridor erfüllen Sie die gesetzlichen Forderungen an sichere, tragfähige Umwehrungen und Untergründe von Fluchtund Wartungswegen in optimaler Weise. Kein Eingriff in Fremdgewerke Die selbsttragende Konstruktionsweise von Barrial® Korridor sorgt dafür, dass jegliche Durchdringung und daraus folgende The evacuation plan as part of the fire protection concept is a crucial component of every building plan, and often includes guiding a second escape route over the roof. Various standards and laws regulate escape route design. With Barrial® corridor, you meet the legal requirements for safe, sustainable fencing and escape and maintenance route subsurfaces in the best way possible. Does not interfere with external systems The self-supporting design of Barrial® corridor ensures that any penetration and resulting chips Schadstellen an der sensiblen Dachha

Pagina 91-Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana g des zweiten...

Pagina 92 - Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana...

ut vermieden werden. Das System ist so konzipiert, dass keine direkte Verbindung mit dem Untergrund notwendig ist. Daher sind sämtliche Haftungsrisiken und Gewährleistungsansprüche etwa aufgrund von Leckagen der Dachabdichtung von vornherein ausgeschlossen. Die durchdachte Vorfertigung der meisten Komponenten sowie das geringe Eigengewicht ermöglichen eine unkomplizierte, schnelle Montage. Aufwendige und teure Abdichtungsarbeiten entfallen gänzlich. on the sensitive cladding is avoided. The system is designed in such a way that a direct connection with the subsurface is not required. As a result, all liability risks and warranty claims, for instance due to leaks in the roof sealing, are excluded from the outset. The sophisticated pre-fabrication of most components, as well as their low dead weight, enables hassle-free, quick fitting. Elaborate and expensive sealing work is not required at all. Barrial® Korridor ist geprüft und zertifiziert nach der Norm: DIN ISO 14094-2. Barr

Pagina 92-Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana ut vermieden ...

Pagina 93 - Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana...

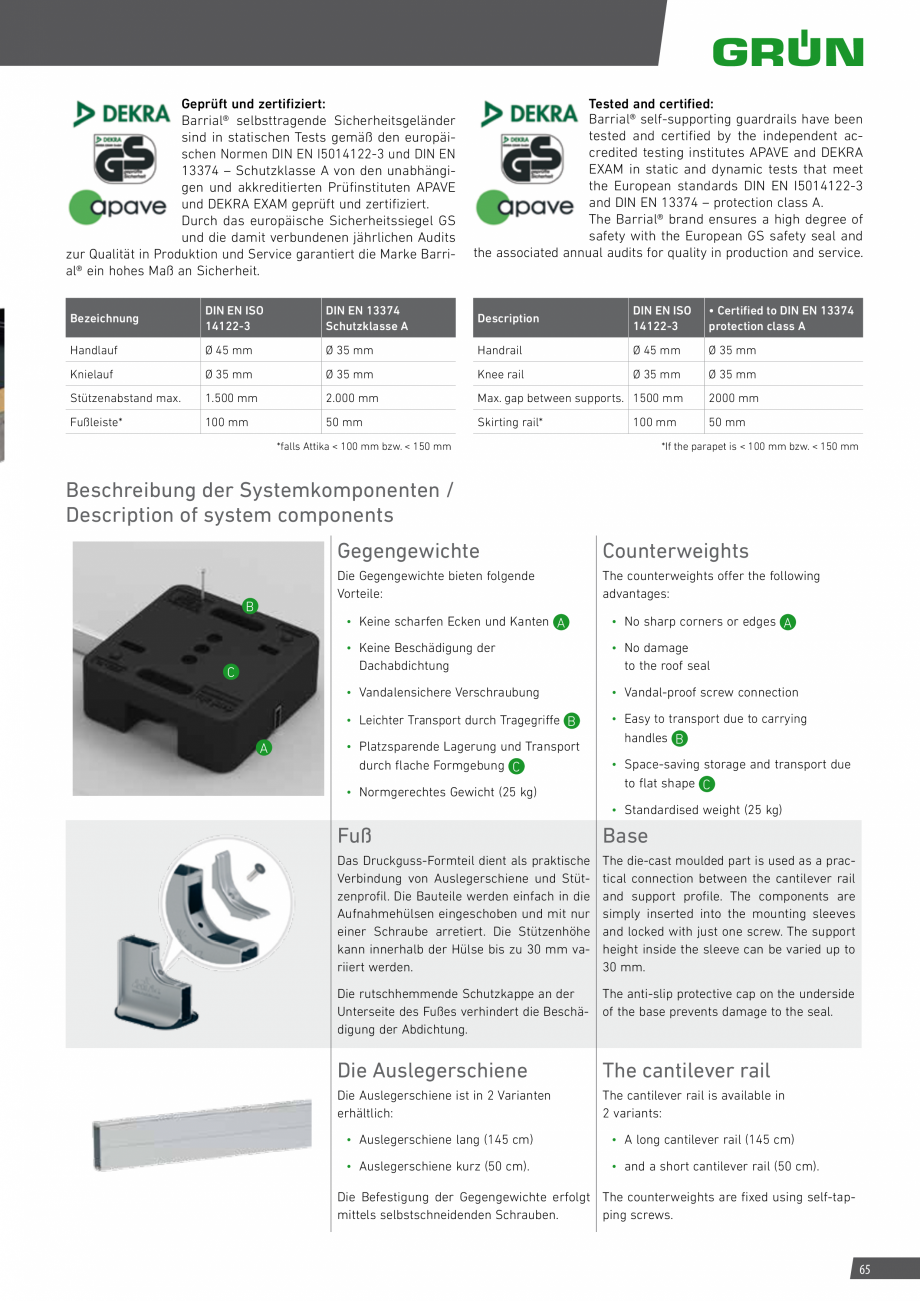

ial® corridor is tested and certified according to the standard: DIN ISO 14094-2. 67 Barrial® Schutzgeländer / Guard rails Barrial®: Korridor Barrial®: corridor Individuelle Gestaltungsmöglichkeiten Zur Umwehrung und Sicherung von Flucht- und Wartungswegen stehen Ihnen mit Barrial® Korridor drei Grundvarianten zur Verfügung. Individual design options Three basic variants are available for fencing and securing escape and maintenance routes with Barrial® corridor. Die Realisierung von unterschiedlichen Wegbreiten, Türöffnungen oder Geländeranschlüssen ist Bestandteil des modularen Fertigteil-Systems. Verschiedene Variationen von Barrial® Korridor stellen sicher, dass das System praktisch für jeden Dachaufbau geeignet ist – ob ohne Belag, mit Kies oder extensiver Begrünung. Intelligente Komponenten wie Eckverbinder, Fußleisten, Wandanschlüsse und selbstschließende Türöffnungen, sowie die vielfältigen Möglichkeiten der Lackierung nach RAL machen Barrial® Kor

Pagina 93-Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana ial®...

Pagina 94 - Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana...

ridor zu einer flexiblen Lösung im Bereich Flucht- und Wartungswege. 68 Implementing various route width, door openings or railing connections is part of the modular pre-fabricated system. The different variations of Barrial® corridor ensure that the system is suitable for practically any room structure – whether that’s without a covering, with gravel or extensive greening. Intelligent components such as corner connectors, skirting rails, wall connections and self-closing door openings, as well as varied painting options make Barrial® corridor a flexible solution in the field of escape and maintenance routes. Zur Umwehrung und Sicherung von Flucht- und Wartungswegen stehen Ihnen drei Grundvarianten zur Verfügung Three basic variants are available for fencing and securing escape and maintenance routes Typ 1 Model 1 Ideal als Flucht- oder Wartungsweg mit einseitiger Geländerführung zur Einbettung in Kiesschüttungen und Dachbegrünungen. Ideal as an escape or maintenanc

Pagina 94-Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana ridor zu...

Pagina 95 - Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana e...

e routing with a railing duct on one side for embedding in gravel embankments and green roofing. Mögliche Wegbeläge: Potential path covering: Gitterrost (rutschhemmend), Betonplatten oder ohne Belag. Grillage (anti-slip), concrete slabs or no covering. Typ 2 Model 2 Ideal als Flucht- oder Wartungsweg mit ein- oder zweiseitiger Geländerführung zur Einbettung in Kiesschüttungen und Dachbegrünungen. Ideal as an escape or maintenance routing with a railing duct on one or both sides for embedding in gravel embankments and green roofing. Mögliche Wegbeläge: Potential path covering: Gitterrost (rutschhemmend) oder Betonplatten. grillage (anti-slip) or concrete slabs. Typ 3a und 3b Model 3a and 3b Flucht- oder Wartungsweg mit Plattenbelag als Auflast in zwei Varianten: Escape and maintenance routes as an applied load in two variations: Mit einseitiger (Typ 3a) oder beidseitiger (Typ 3b) Geländerführung. With a railing guide on one side (model 3a) or both sides

Pagina 95-Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana e routing...

Pagina 96 - Catalog sisteme de siguranta pentru acoperisuri GRUN Catalog, brosura Engleza, Germana...

(model 3b). Die Plattenverlegung erfolgt in einem vorgegebenen Schienenraster. Da der Plattenbelag gleichzeitig als Auflast fungiert, sind keine zusätzlichen Gewichte notwendig. The slabs are laid in a pre-existing grid. As the slab covering acts as an applied load at the same time, no additional weights are required. 69 Barrial® Schutzgeländer / Guard rails Service, der überzeugt! Service that goes the extra mile! Wir bieten Ihnen umfassende Beratung bei der Auswahl des passenden Geländertyps. Eine eigens entwickelte CAD-Planungssoftware übernimmt die Detailplanung und generiert die erforderlichen Montagepläne und Stücklisten. Die Verpackung und Lieferung nach Bauabschnitten, eine detaillierte Montageanleitung sowie zertifizierte Partnerbetriebe für Montage und Service gewährleisten einen reibungslosen Ablauf. We offer you comprehensive advice when selecting an appropriate type of railing. CAD planning software that we developed in-house takes over detailed plan
