ETINERE

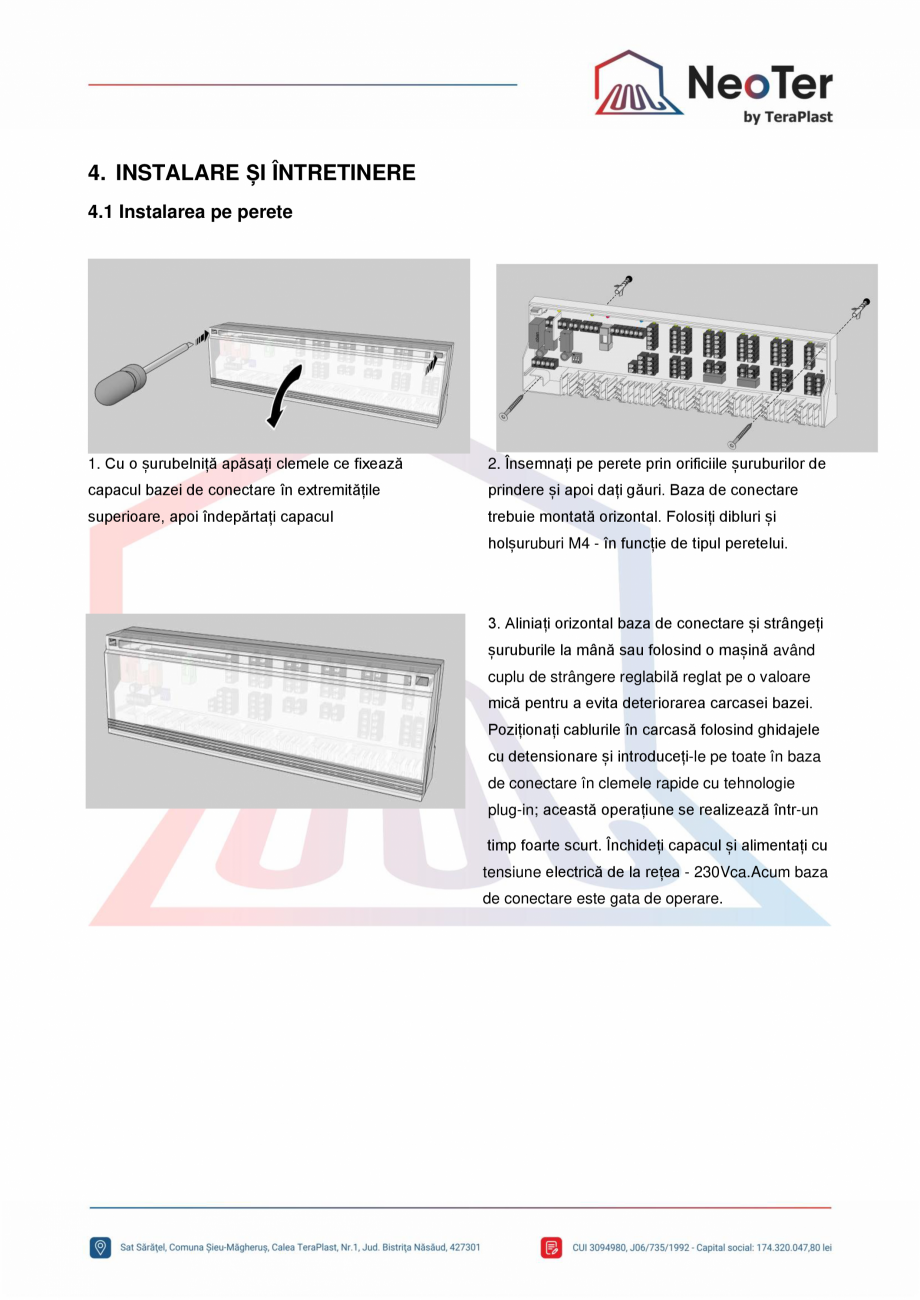

4.1 Instalarea pe perete
1. Cu o șurubelniță apăsați clemele ce fixează
2. Însemnați pe perete prin orificiile șuruburilor de
capacul bazei de conectare în extremitățile
prindere și apoi dați găuri. Baza de conectare
superioare, apoi îndepărtați capacul
trebuie montată orizontal. Folosiți dibluri și
holșuruburi M4 - în funcție de tipul peretelui.
3. Aliniați orizontal baza de conectare și strângeți
șuruburile la mână sau folosind o mașină având
cuplu de strângere reglabilă reglat pe o valoare
mică pentru a evita deteriorarea carcasei bazei.
Poziționați cablurile în carcasă folosind ghidajele
cu detensionare și introduceți-le pe toate în baza
de conectare în clemele rapide cu tehnologie
plug-in; această operațiune se realizează într-un
timp foarte scurt. Închideți capacul și alimentați cu
tensiune electrică de la rețea - 230Vca.Acum baza
de conectare este gata de operare.

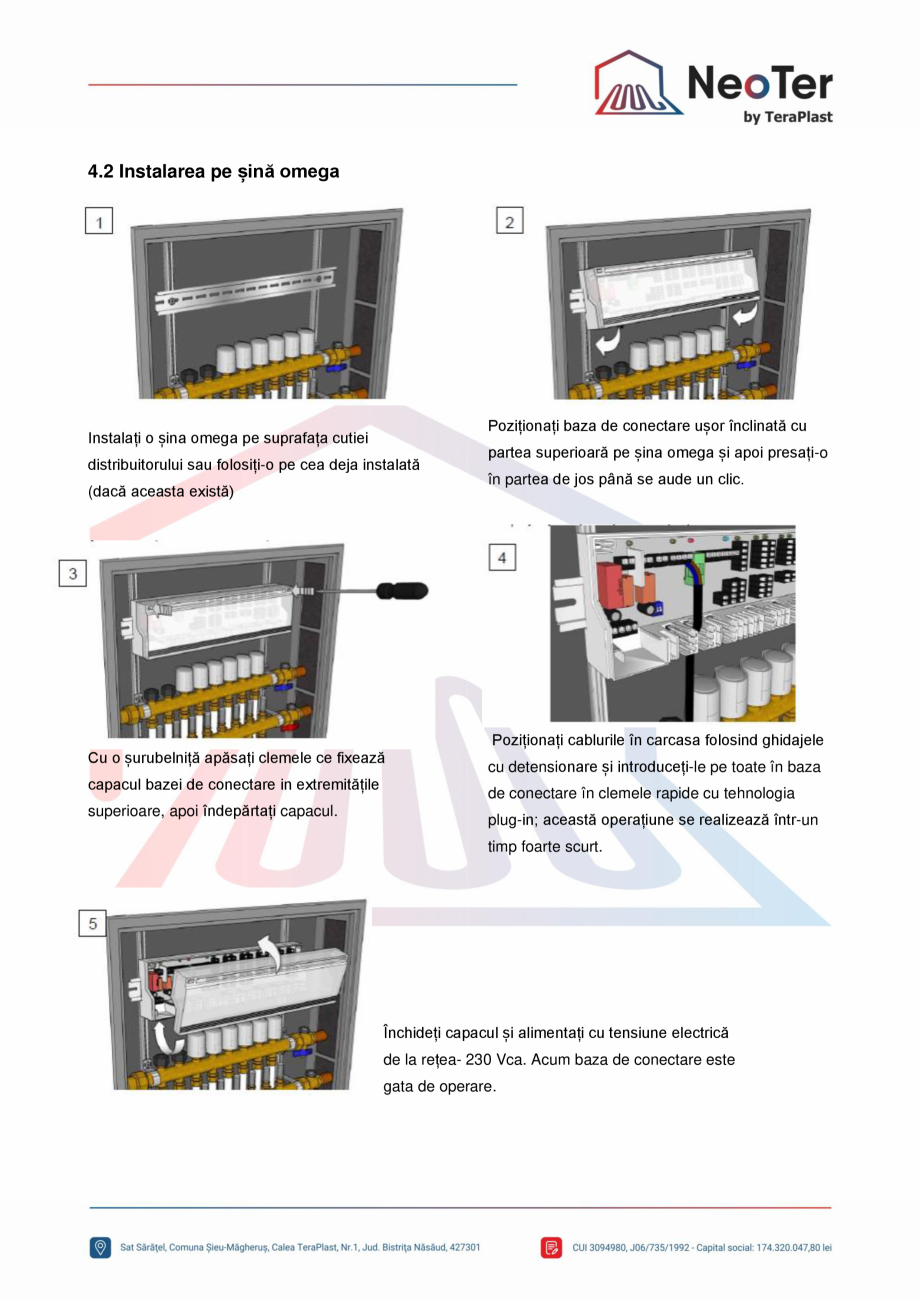

4.2 Instalarea pe șină omega
Poziționaț
