1.1 Ț evi și fitinguri PVC PVC pipes and fittings www.TeraPlast.ro 19 INFRASTRUCTURĂ - UTILITĂȚI / INFRASTRUCTURE - UTILITIES TRANSPORT APE MENAJERE ȘI PLUVIALE / SEWAGE AND RAINWATER TRANSPORT Descrierea sistemului System description TeraPlast, în calitate de cel mai mare procesator de PVC-U din România, produce o varietate largă de țevi din PVC neplastifiat (PVC-U) pentru sisteme de canalizări gravitaționale îngropate, supuse unor sarcini normale sau sarcini de lucru deosebite. Domeniile de utilizare a sistemelor din PVC-U sunt variate, acoperind atât rețele de canalizare îngropate în sol pentru ape menajere cât și pentru ape pluviale cu aplicabilitate în infrastructură și construcții rezidențiale, evacuarea apei în agricultură și industrie sau pentru drenaj. Temperaturile maxime ale apelor uzate transportate prin sistemele din PVC-U sunt de: 60°C – pentru țevi cu D 110 – 200mm și de 40°C pentru țevile cu D 250 – 500mm. Se admit și temp

Pagina 1-Tevi si fitinguri PVC TeraPlast Multistrat, Compact Specificații tehnice Romana, Engleza 1.1 Ț
...

Pagina 2 - Tevi si fitinguri PVC TeraPlast Multistrat, Compact Specificații tehnice Romana, Engleza...

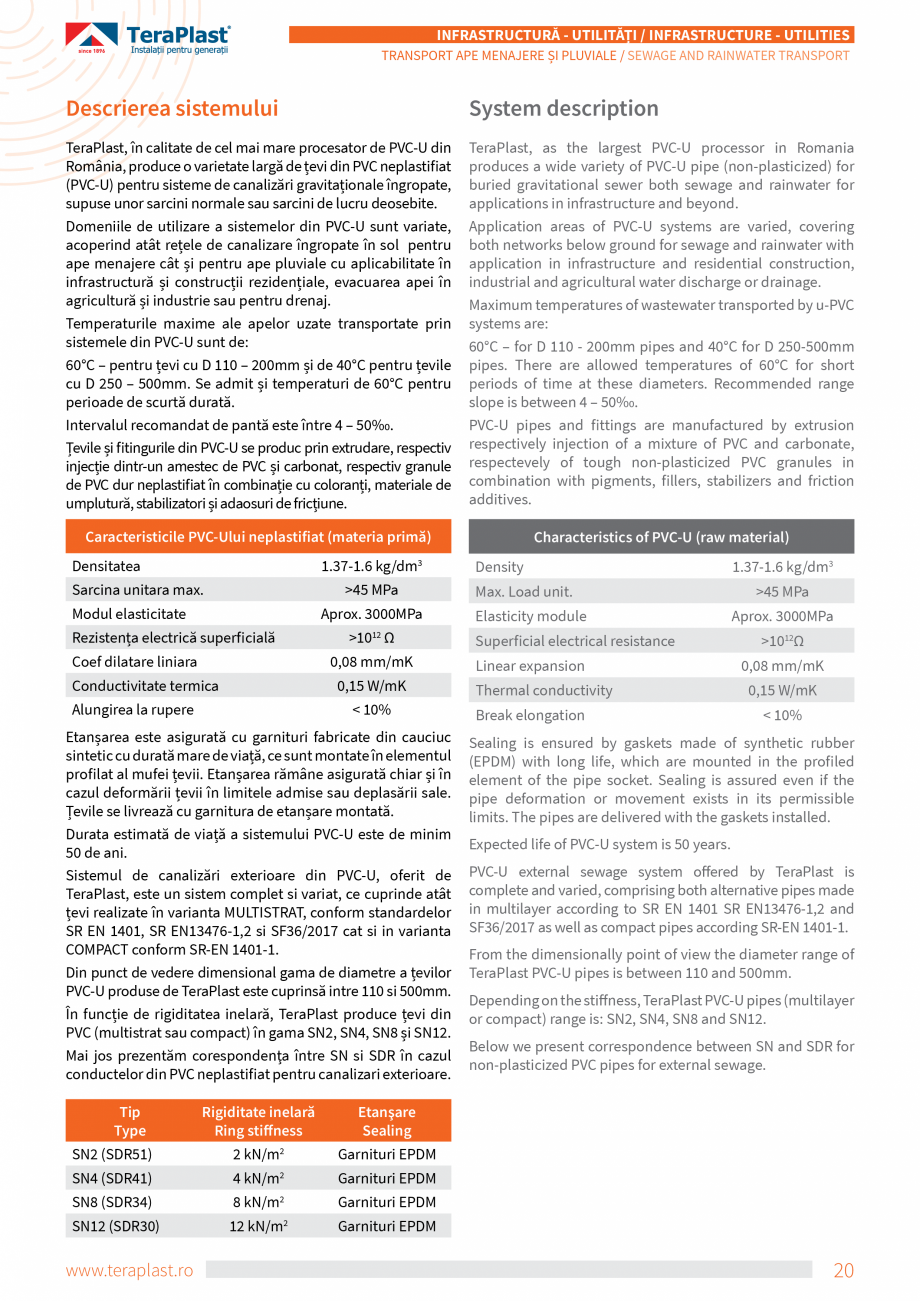

eraturi de 60°C pentru perioade de scurtă durată. Intervalul recomandat de pantă este între 4 – 500/00. Țevile și fitingurile din PVC-U se produc prin extrudare, respectiv injecție dintr-un amestec de PVC și carbonat, respectiv granule de PVC dur neplastifiat în combinație cu coloranți, materiale de umplutură, stabilizatori și adaosuri de fricțiune. TeraPlast, as the largest PVC-U processor in Romania produces a wide variety of PVC-U pipe (non-plasticized) for buried gravitational sewer both sewage and rainwater for applications in infrastructure and beyond. Application areas of PVC-U systems are varied, covering both networks below ground for sewage and rainwater with application in infrastructure and residential construction, industrial and agricultural water discharge or drainage. Maximum temperatures of wastewater transported by u-PVC systems are: 60°C – for D 110 - 200mm pipes and 40°C for D 250-500mm pipes. There are allowed temperatures of 60°C for short p

Pagina 2-Tevi si fitinguri PVC TeraPlast Multistrat, Compact Specificații tehnice Romana, Engleza eraturi de...

Pagina 3 - Tevi si fitinguri PVC TeraPlast Multistrat, Compact Specificații tehnice Romana, Engleza...

eriods of time at these diameters. Recommended range slope is between 4 – 500/00. PVC-U pipes and fittings are manufactured by extrusion respectively injection of a mixture of PVC and carbonate, respectevely of tough non-plasticized PVC granules in combination with pigments, fillers, stabilizers and friction additives. Caracteristicile PVC-Ului neplastifiat (materia primă) Characteristics of PVC-U (raw material) Densitatea 1.37-1.6 kg/dm3 Sarcina unitara max. >45 MPa Modul elasticitate Aprox. 3000MPa Rezistența electrică superficială >1012 Ω Coef dilatare liniara 0,08 mm/mK Conductivitate termica 0,15 W/mK Alungirea la rupere < 10% Etanșarea este asigurată cu garnituri fabricate din cauciuc sintetic cu durată mare de viață, ce sunt montate în elementul profilat al mufei țevii. Etanșarea rămâne asigurată chiar și în cazul deformării țevii în limitele admise sau deplasării sale. Țevile se livrează cu garnitura de etanșare montată. Durata estim

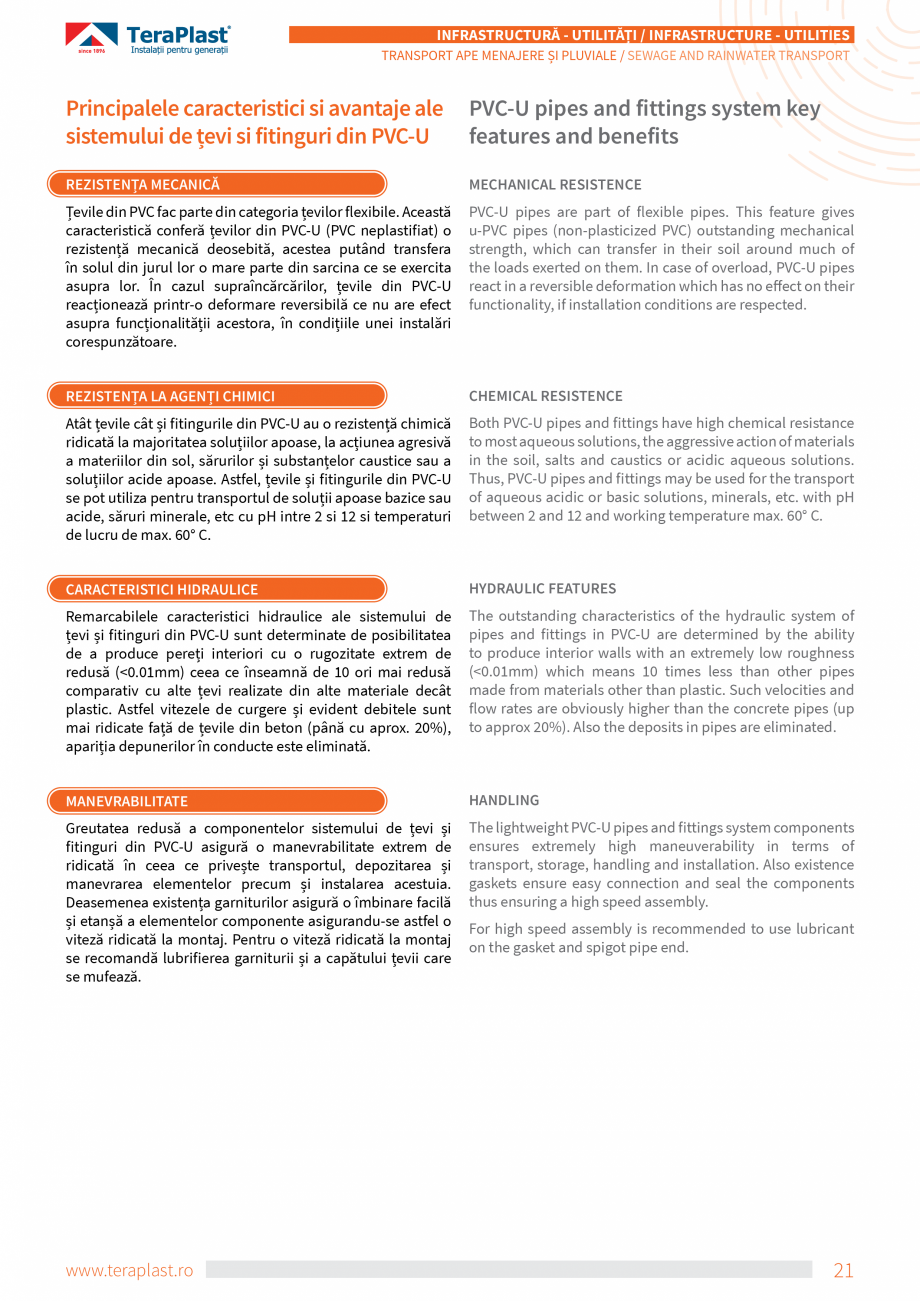

Pagina 3-Tevi si fitinguri PVC TeraPlast Multistrat, Compact Specificații tehnice Romana, Engleza eriods of ...

Pagina 4 - Tevi si fitinguri PVC TeraPlast Multistrat, Compact Specificații tehnice Romana, Engleza...

ată de viață a sistemului PVC-U este de minim 50 de ani. Sistemul de canalizări exterioare din PVC-U, oferit de TeraPlast, este un sistem complet si variat, ce cuprinde atât țevi realizate în varianta MULTISTRAT, conform standardelor SR EN 1401, SR EN13476-1,2 si SF36/2017 cat si in varianta COMPACT conform SR-EN 1401-1. Din punct de vedere dimensional gama de diametre a țevilor PVC-U produse de TeraPlast este cuprinsă intre 110 si 500mm. În funcție de rigiditatea inelară, TeraPlast produce țevi din PVC (multistrat sau compact) în gama SN2, SN4, SN8 și SN12. Mai jos prezentăm corespondenţa între SN si SDR în cazul conductelor din PVC neplastifiat pentru canalizari exterioare. Tip Type Rigiditate inelară Ring stiffness Etanşare Sealing SN2 (SDR51) 2 kN/m2 Garnituri EPDM SN4 (SDR41) 4 kN/m Garnituri EPDM 2 SN8 (SDR34) 2 8 kN/m Garnituri EPDM SN12 (SDR30) 12 kN/m Garnituri EPDM www.teraplast.ro 2 Density Max. Load unit. Elasticity module Superficial

Pagina 4-Tevi si fitinguri PVC TeraPlast Multistrat, Compact Specificații tehnice Romana, Engleza ată de...

Pagina 5 - Tevi si fitinguri PVC TeraPlast Multistrat, Compact Specificații tehnice Romana, Engleza...

electrical resistance Linear expansion Thermal conductivity Break elongation 1.37-1.6 kg/dm3 >45 MPa Aprox. 3000MPa >1012Ω 0,08 mm/mK 0,15 W/mK < 10% Sealing is ensured by gaskets made of synthetic rubber (EPDM) with long life, which are mounted in the profiled element of the pipe socket. Sealing is assured even if the pipe deformation or movement exists in its permissible limits. The pipes are delivered with the gaskets installed. Expected life of PVC-U system is 50 years. PVC-U external sewage system offered by TeraPlast is complete and varied, comprising both alternative pipes made in multilayer according to SR EN 1401 SR EN13476-1,2 and SF36/2017 as well as compact pipes according SR-EN 1401-1. From the dimensionally point of view the diameter range of TeraPlast PVC-U pipes is between 110 and 500mm. Depending on the stiffness, TeraPlast PVC-U pipes (multilayer or compact) range is: SN2, SN4, SN8 and SN12. Below we present correspondence between SN and SDR for non-plasticized PV

Pagina 6 - Tevi si fitinguri PVC TeraPlast Multistrat, Compact Specificații tehnice Romana, Engleza...

C pipes for external sewage. 20 INFRASTRUCTURĂ - UTILITĂȚI / INFRASTRUCTURE - UTILITIES TRANSPORT APE MENAJERE ȘI PLUVIALE / SEWAGE AND RAINWATER TRANSPORT Principalele caracteristici si avantaje ale sistemului de țevi si fitinguri din PVC-U PVC-U pipes and fittings system key features and benefits REZISTENȚA MECANICĂ MECHANICAL RESISTENCE Țevile din PVC fac parte din categoria țevilor flexibile. Această caracteristică conferă țevilor din PVC-U (PVC neplastifiat) o rezistență mecanică deosebită, acestea putând transfera în solul din jurul lor o mare parte din sarcina ce se exercita asupra lor. În cazul supraîncărcărilor, țevile din PVC-U reacționează printr-o deformare reversibilă ce nu are efect asupra funcționalității acestora, în condițiile unei instalări corespunzătoare. PVC-U pipes are part of flexible pipes. This feature gives u-PVC pipes (non-plasticized PVC) outstanding mechanical strength, which can transfer in their soil around much

Pagina 6-Tevi si fitinguri PVC TeraPlast Multistrat, Compact Specificații tehnice Romana, Engleza C pipes...

Pagina 7 - Tevi si fitinguri PVC TeraPlast Multistrat, Compact Specificații tehnice Romana, Engleza...

of the loads exerted on them. In case of overload, PVC-U pipes react in a reversible deformation which has no effect on their functionality, if installation conditions are respected. REZISTENȚA LA AGENȚI CHIMICI CHEMICAL RESISTENCE Atât țevile cât și fitingurile din PVC-U au o rezistență chimică ridicată la majoritatea soluțiilor apoase, la acțiunea agresivă a materiilor din sol, sărurilor și substanțelor caustice sau a soluțiilor acide apoase. Astfel, țevile și fitingurile din PVC-U se pot utiliza pentru transportul de soluții apoase bazice sau acide, săruri minerale, etc cu pH intre 2 si 12 si temperaturi de lucru de max. 60° C. Both PVC-U pipes and fittings have high chemical resistance to most aqueous solutions, the aggressive action of materials in the soil, salts and caustics or acidic aqueous solutions. Thus, PVC-U pipes and fittings may be used for the transport of aqueous acidic or basic solutions, minerals, etc. with pH between 2 and 12 and working t

Pagina 7-Tevi si fitinguri PVC TeraPlast Multistrat, Compact Specificații tehnice Romana, Engleza of
the...

Pagina 8 - Tevi si fitinguri PVC TeraPlast Multistrat, Compact Specificații tehnice Romana, Engleza...

emperature max. 60° C. CARACTERISTICI HIDRAULICE HYDRAULIC FEATURES Remarcabilele caracteristici hidraulice ale sistemului de țevi și fitinguri din PVC-U sunt determinate de posibilitatea de a produce pereți interiori cu o rugozitate extrem de redusă (<0.01mm) ceea ce înseamnă de 10 ori mai redusă comparativ cu alte țevi realizate din alte materiale decât plastic. Astfel vitezele de curgere și evident debitele sunt mai ridicate față de țevile din beton (până cu aprox. 20%), apariția depunerilor în conducte este eliminată. The outstanding characteristics of the hydraulic system of pipes and fittings in PVC-U are determined by the ability to produce interior walls with an extremely low roughness (<0.01mm) which means 10 times less than other pipes made from materials other than plastic. Such velocities and flow rates are obviously higher than the concrete pipes (up to approx 20%). Also the deposits in pipes are eliminated. MANEVRABILITATE HANDLING Greutatea redu

Pagina 8-Tevi si fitinguri PVC TeraPlast Multistrat, Compact Specificații tehnice Romana, Engleza emperature...

Pagina 9 - Tevi si fitinguri PVC TeraPlast Multistrat, Compact Specificații tehnice Romana, Engleza...

să a componentelor sistemului de țevi și fitinguri din PVC-U asigură o manevrabilitate extrem de ridicată în ceea ce privește transportul, depozitarea și manevrarea elementelor precum și instalarea acestuia. Deasemenea existența garniturilor asigură o îmbinare facilă și etanșă a elementelor componente asigurandu-se astfel o viteză ridicată la montaj. Pentru o viteză ridicată la montaj se recomandă lubrifierea garniturii și a capătului țevii care se mufează. The lightweight PVC-U pipes and fittings system components ensures extremely high maneuverability in terms of transport, storage, handling and installation. Also existence gaskets ensure easy connection and seal the components thus ensuring a high speed assembly. www.teraplast.ro For high speed assembly is recommended to use lubricant on the gasket and spigot pipe end. 21 INFRASTRUCTURĂ - UTILITĂȚI / INFRASTRUCTURE - UTILITIES TRANSPORT APE MENAJERE ȘI PLUVIALE / SEWAGE AND RAINWATER TRANSPORT Pre

Pagina 9-Tevi si fitinguri PVC TeraPlast Multistrat, Compact Specificații tehnice Romana, Engleza să a...

Pagina 10 - Tevi si fitinguri PVC TeraPlast Multistrat, Compact Specificații tehnice Romana,...

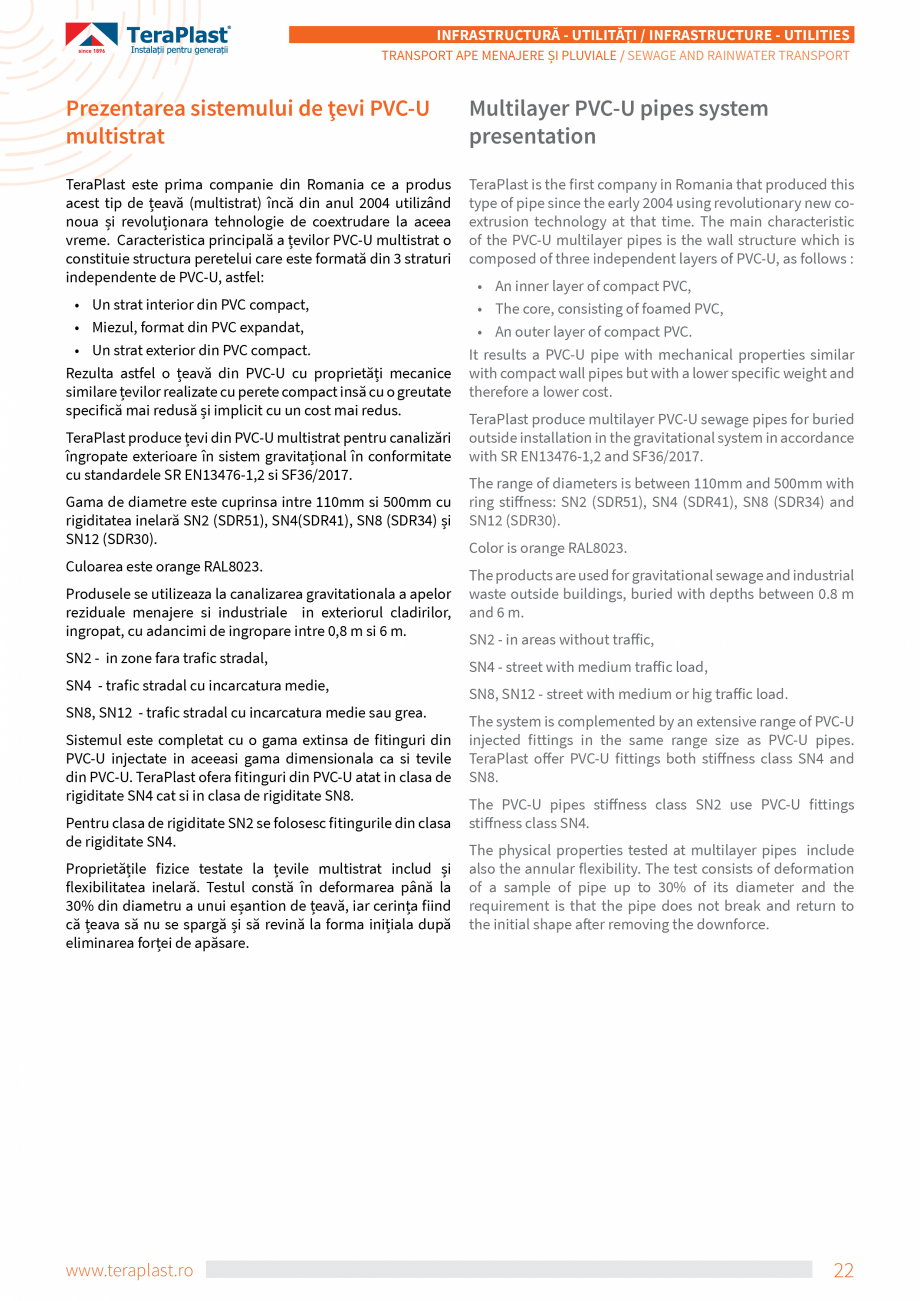

zentarea sistemului de ţevi PVC-U multistrat Multilayer PVC-U pipes system presentation TeraPlast este prima companie din Romania ce a produs acest tip de țeavă (multistrat) încă din anul 2004 utilizând noua și revoluționara tehnologie de coextrudare la aceea vreme. Caracteristica principală a țevilor PVC-U multistrat o constituie structura peretelui care este formată din 3 straturi independente de PVC-U, astfel: TeraPlast is the first company in Romania that produced this type of pipe since the early 2004 using revolutionary new coextrusion technology at that time. The main characteristic of the PVC-U multilayer pipes is the wall structure which is composed of three independent layers of PVC-U, as follows : • Un strat interior din PVC compact, • Miezul, format din PVC expandat, • Un strat exterior din PVC compact. Rezulta astfel o țeavă din PVC-U cu proprietăți mecanice similare țevilor realizate cu perete compact insă cu o greutate specifică mai redusă

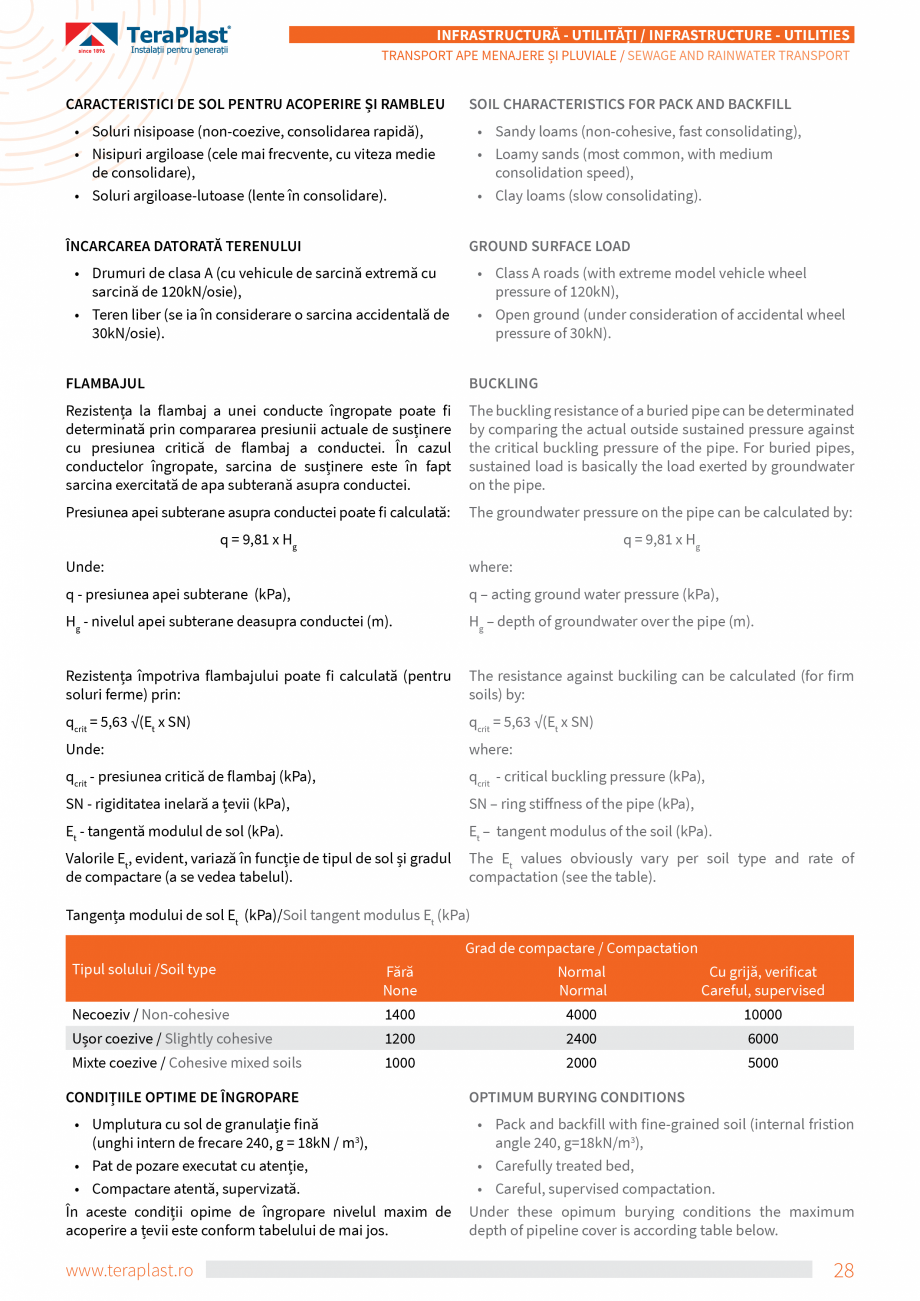

Pagina 10-Tevi si fitinguri PVC TeraPlast Multistrat, Compact Specificații tehnice Romana, Engleza zentarea...

Pagina 11 - Tevi si fitinguri PVC TeraPlast Multistrat, Compact Specificații tehnice Romana,...

și implicit cu un cost mai redus. TeraPlast produce țevi din PVC-U multistrat pentru canalizări îngropate exterioare în sistem gravitațional în conformitate cu standardele SR EN13476-1,2 si SF36/2017. Gama de diametre este cuprinsa intre 110mm si 500mm cu rigiditatea inelară SN2 (SDR51), SN4(SDR41), SN8 (SDR34) și SN12 (SDR30). Culoarea este orange RAL8023. Produsele se utilizeaza la canalizarea gravitationala a apelor reziduale menajere si industriale in exteriorul cladirilor, ingropat, cu adancimi de ingropare intre 0,8 m si 6 m. SN2 - in zone fara trafic stradal, SN4 - trafic stradal cu incarcatura medie, SN8, SN12 - trafic stradal cu incarcatura medie sau grea. Sistemul este completat cu o gama extinsa de fitinguri din PVC-U injectate in aceeasi gama dimensionala ca si tevile din PVC-U. TeraPlast ofera fitinguri din PVC-U atat in clasa de rigiditate SN4 cat si in clasa de rigiditate SN8. Pentru clasa de rigiditate SN2 se folosesc fitingurile din clasa de rigiditate SN4. P

Pagina 11-Tevi si fitinguri PVC TeraPlast Multistrat, Compact Specificații tehnice Romana, Engleza și...

Pagina 12 - Tevi si fitinguri PVC TeraPlast Multistrat, Compact Specificații tehnice Romana,...

roprietățile fizice testate la țevile multistrat includ și flexibilitatea inelară. Testul constă în deformarea până la 30% din diametru a unui eșantion de țeavă, iar cerința fiind că țeava să nu se spargă și să revină la forma inițiala după eliminarea forței de apăsare. www.teraplast.ro • An inner layer of compact PVC, • The core, consisting of foamed PVC, • An outer layer of compact PVC. It results a PVC-U pipe with mechanical properties similar with compact wall pipes but with a lower specific weight and therefore a lower cost. TeraPlast produce multilayer PVC-U sewage pipes for buried outside installation in the gravitational system in accordance with SR EN13476-1,2 and SF36/2017. The range of diameters is between 110mm and 500mm with ring stiffness: SN2 (SDR51), SN4 (SDR41), SN8 (SDR34) and SN12 (SDR30). Color is orange RAL8023. The products are used for gravitational sewage and industrial waste outside buildings, buried with depths between 0.8 m

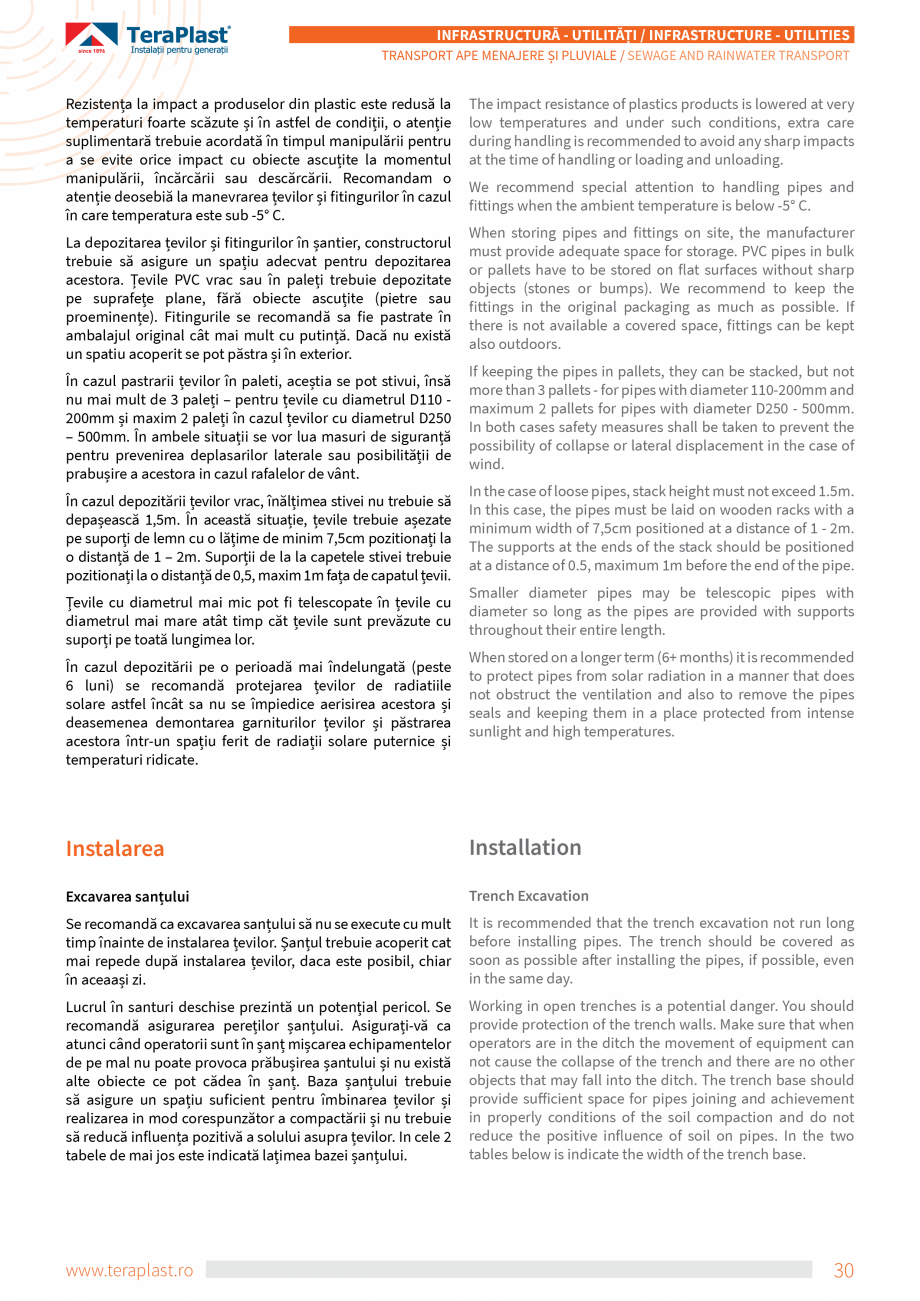

Pagina 12-Tevi si fitinguri PVC TeraPlast Multistrat, Compact Specificații tehnice Romana, Engleza...

Pagina 13 - Tevi si fitinguri PVC TeraPlast Multistrat, Compact Specificații tehnice Romana,...

and 6 m. SN2 - in areas without traffic, SN4 - street with medium traffic load, SN8, SN12 - street with medium or hig traffic load. The system is complemented by an extensive range of PVC-U injected fittings in the same range size as PVC-U pipes. TeraPlast offer PVC-U fittings both stiffness class SN4 and SN8. The PVC-U pipes stiffness class SN2 use PVC-U fittings stiffness class SN4. The physical properties tested at multilayer pipes include also the annular flexibility. The test consists of deformation of a sample of pipe up to 30% of its diameter and the requirement is that the pipe does not break and return to the initial shape after removing the downforce. 22 INFRASTRUCTURĂ - UTILITĂȚI / INFRASTRUCTURE - UTILITIES TRANSPORT APE MENAJERE ȘI PLUVIALE / SEWAGE AND RAINWATER TRANSPORT Prezentarea sistemului de ţevi PVC-U compact Solid wall PVC-U pipes system presentation Pe lângă țevile din PVC-U multistrat, TeraPlast produce și țevi de PVC-U în varianta de perete com

Pagina 13-Tevi si fitinguri PVC TeraPlast Multistrat, Compact Specificații tehnice Romana, Engleza and 6 m....

Pagina 14 - Tevi si fitinguri PVC TeraPlast Multistrat, Compact Specificații tehnice Romana,...

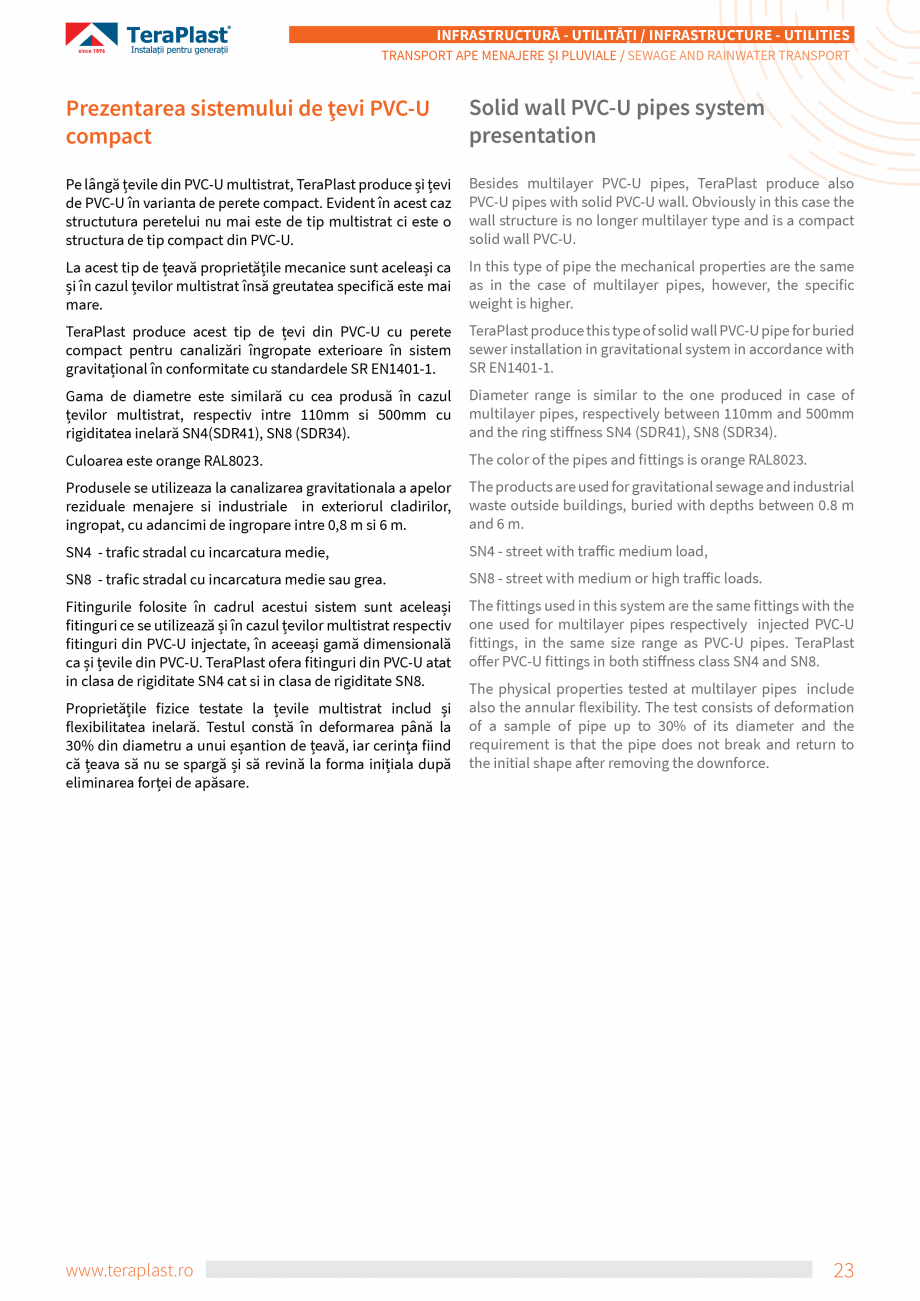

pact. Evident în acest caz structutura peretelui nu mai este de tip multistrat ci este o structura de tip compact din PVC-U. Besides multilayer PVC-U pipes, TeraPlast produce also PVC-U pipes with solid PVC-U wall. Obviously in this case the wall structure is no longer multilayer type and is a compact solid wall PVC-U. La acest tip de țeavă proprietățile mecanice sunt aceleași ca și în cazul țevilor multistrat însă greutatea specifică este mai mare. In this type of pipe the mechanical properties are the same as in the case of multilayer pipes, however, the specific weight is higher. TeraPlast produce acest tip de țevi din PVC-U cu perete compact pentru canalizări îngropate exterioare în sistem gravitațional în conformitate cu standardele SR EN1401-1. TeraPlast produce this type of solid wall PVC-U pipe for buried sewer installation in gravitational system in accordance with SR EN1401-1. Gama de diametre este similară cu cea produsă în cazul țevilor multistra

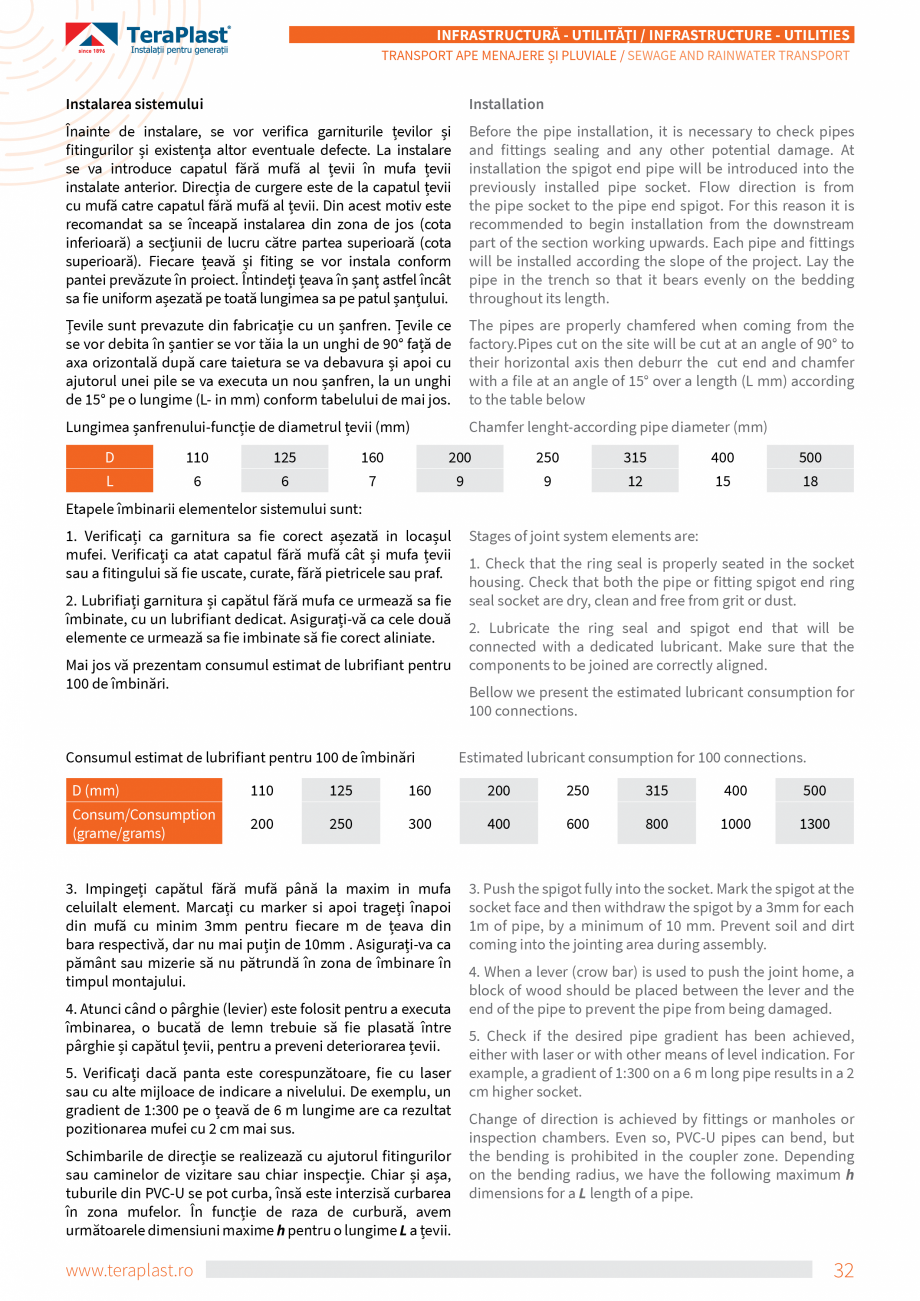

Pagina 14-Tevi si fitinguri PVC TeraPlast Multistrat, Compact Specificații tehnice Romana, Engleza pact....

Pagina 15 - Tevi si fitinguri PVC TeraPlast Multistrat, Compact Specificații tehnice Romana,...

t, respectiv intre 110mm si 500mm cu rigiditatea inelară SN4(SDR41), SN8 (SDR34). Diameter range is similar to the one produced in case of multilayer pipes, respectively between 110mm and 500mm and the ring stiffness SN4 (SDR41), SN8 (SDR34). Culoarea este orange RAL8023. The color of the pipes and fittings is orange RAL8023. Produsele se utilizeaza la canalizarea gravitationala a apelor reziduale menajere si industriale in exteriorul cladirilor, ingropat, cu adancimi de ingropare intre 0,8 m si 6 m. The products are used for gravitational sewage and industrial waste outside buildings, buried with depths between 0.8 m and 6 m. SN4 - trafic stradal cu incarcatura medie, SN4 - street with traffic medium load, SN8 - trafic stradal cu incarcatura medie sau grea. SN8 - street with medium or high traffic loads. Fitingurile folosite în cadrul acestui sistem sunt aceleași fitinguri ce se utilizează și în cazul țevilor multistrat respectiv fitinguri din PVC-U injectate, în ace

Pagina 15-Tevi si fitinguri PVC TeraPlast Multistrat, Compact Specificații tehnice Romana, Engleza t,...

Pagina 16 - Tevi si fitinguri PVC TeraPlast Multistrat, Compact Specificații tehnice Romana,...

eași gamă dimensională ca și țevile din PVC-U. TeraPlast ofera fitinguri din PVC-U atat in clasa de rigiditate SN4 cat si in clasa de rigiditate SN8. The fittings used in this system are the same fittings with the one used for multilayer pipes respectively injected PVC-U fittings, in the same size range as PVC-U pipes. TeraPlast offer PVC-U fittings in both stiffness class SN4 and SN8. Proprietățile fizice testate la țevile multistrat includ și flexibilitatea inelară. Testul constă în deformarea până la 30% din diametru a unui eșantion de țeavă, iar cerința fiind că țeava să nu se spargă și să revină la forma inițiala după eliminarea forței de apăsare. www.teraplast.ro The physical properties tested at multilayer pipes include also the annular flexibility. The test consists of deformation of a sample of pipe up to 30% of its diameter and the requirement is that the pipe does not break and return to the initial shape after removing the downforce. 23 I

Pagina 16-Tevi si fitinguri PVC TeraPlast Multistrat, Compact Specificații tehnice Romana, Engleza eași...

Pagina 17 - Tevi si fitinguri PVC TeraPlast Multistrat, Compact Specificații tehnice Romana,...

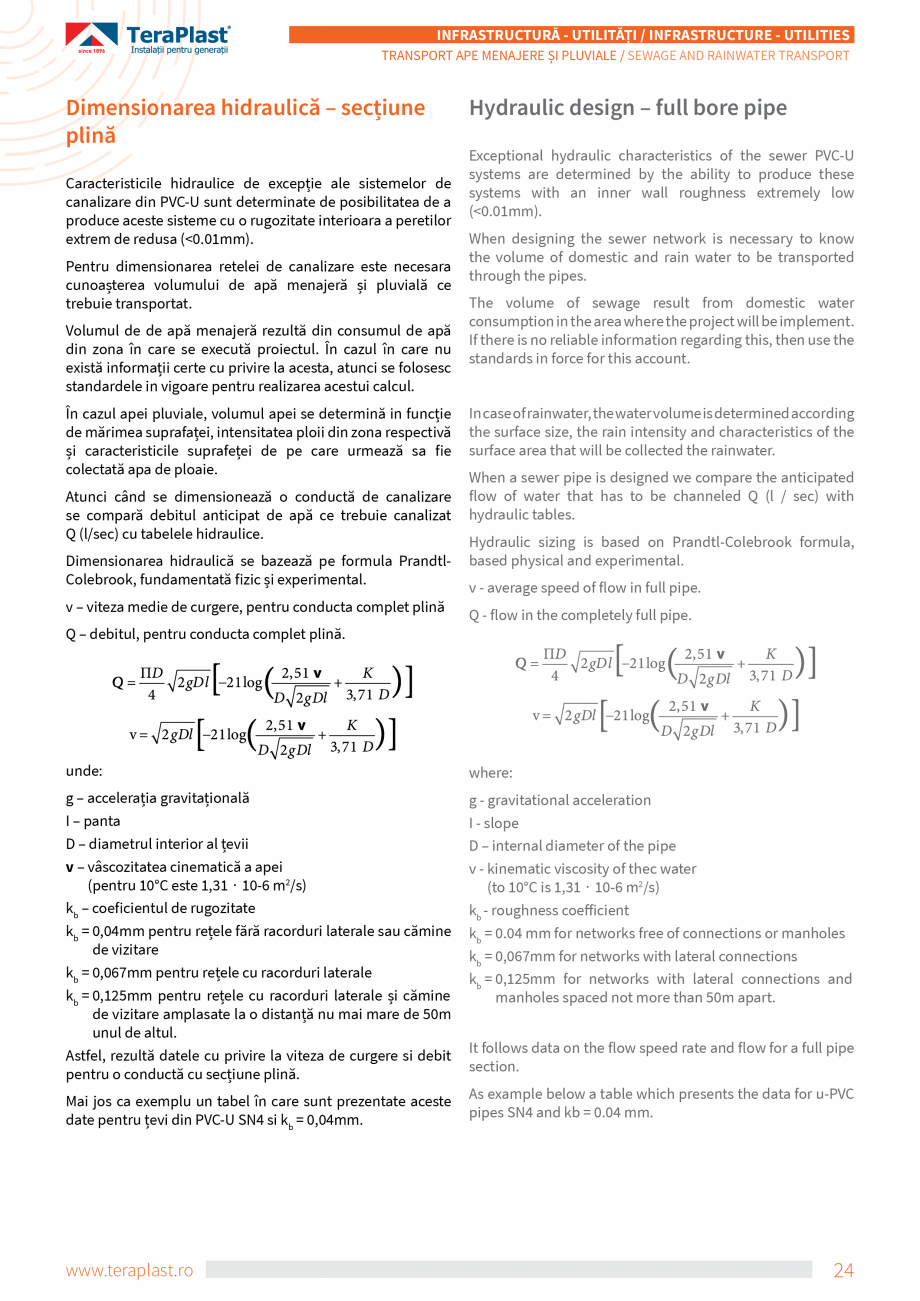

NFRASTRUCTURĂ - UTILITĂȚI / INFRASTRUCTURE - UTILITIES TRANSPORT APE MENAJERE ȘI PLUVIALE / SEWAGE AND RAINWATER TRANSPORT Dimensionarea hidraulică – secțiune plină Caracteristicile hidraulice de excepție ale sistemelor de canalizare din PVC-U sunt determinate de posibilitatea de a produce aceste sisteme cu o rugozitate interioara a peretilor extrem de redusa (<0.01mm). Pentru dimensionarea retelei de canalizare este necesara cunoașterea volumului de apă menajeră și pluvială ce trebuie transportat. Volumul de de apă menajeră rezultă din consumul de apă din zona în care se execută proiectul. În cazul în care nu există informații certe cu privire la acesta, atunci se folosesc standardele in vigoare pentru realizarea acestui calcul. În cazul apei pluviale, volumul apei se determină in funcție de mărimea suprafaței, intensitatea ploii din zona respectivă și caracteristicile suprafeței de pe care urmează sa fie colectată apa de ploaie. Atunci când se dim

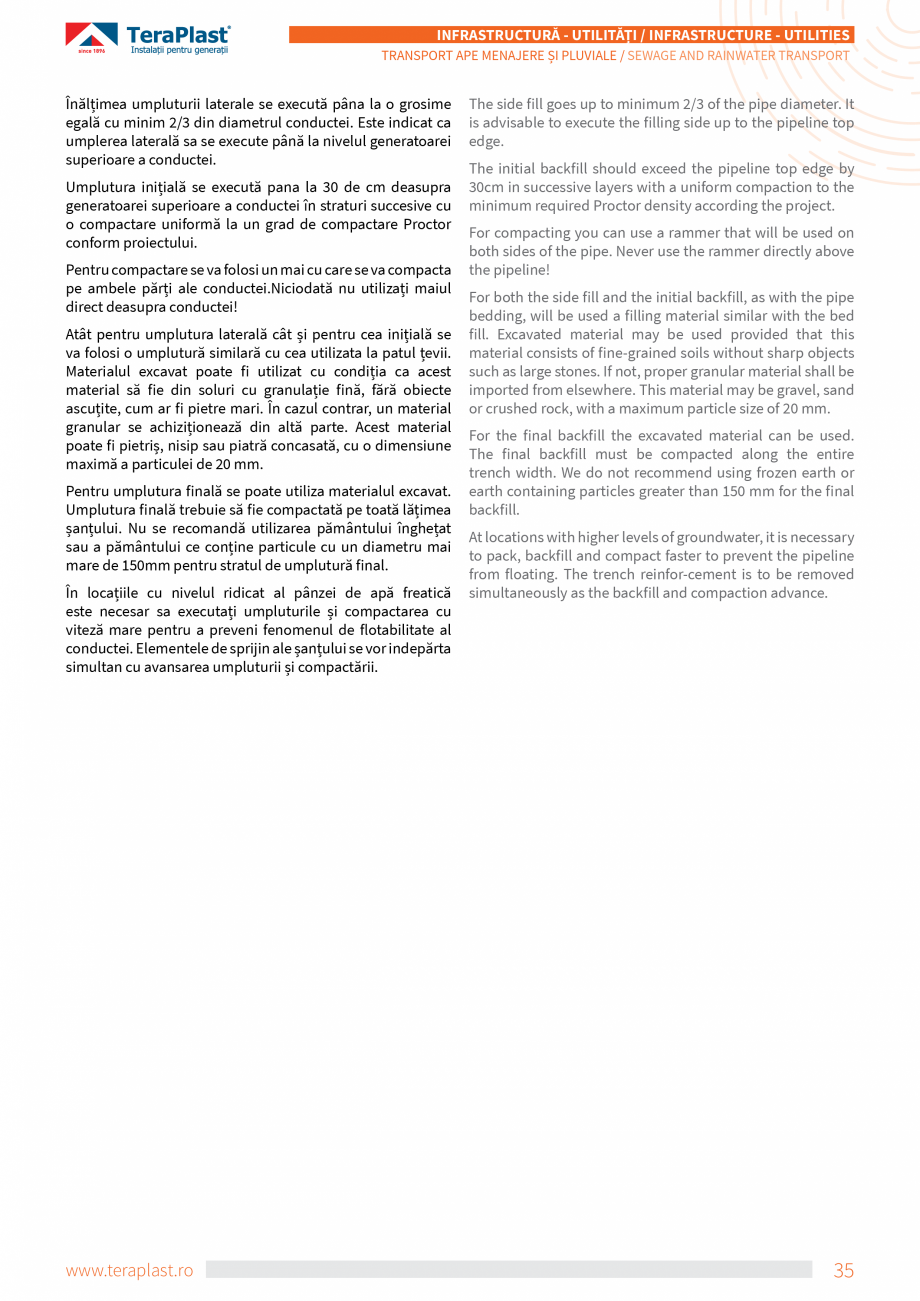

Pagina 17-Tevi si fitinguri PVC TeraPlast Multistrat, Compact Specificații tehnice Romana, Engleza...

Pagina 18 - Tevi si fitinguri PVC TeraPlast Multistrat, Compact Specificații tehnice Romana,...

ensionează o conductă de canalizare se compară debitul anticipat de apă ce trebuie canalizat Q (l/sec) cu tabelele hidraulice. Dimensionarea hidraulică se bazează pe formula PrandtlColebrook, fundamentată fizic și experimental. v – viteza medie de curgere, pentru conducta complet plină Q – debitul, pentru conducta complet plină. Hydraulic design – full bore pipe Exceptional hydraulic characteristics of the sewer PVC-U systems are determined by the ability to produce these systems with an inner wall roughness extremely low (<0.01mm). When designing the sewer network is necessary to know the volume of domestic and rain water to be transported through the pipes. The volume of sewage result from domestic water consumption in the area where the project will be implement. If there is no reliable information regarding this, then use the standards in force for this account. In case of rainwater, the water volume is determined according the surface size, the rain intensity and

Pagina 18-Tevi si fitinguri PVC TeraPlast Multistrat, Compact Specificații tehnice Romana, Engleza...

Pagina 19 - Tevi si fitinguri PVC TeraPlast Multistrat, Compact Specificații tehnice Romana,...

characteristics of the surface area that will be collected the rainwater. When a sewer pipe is designed we compare the anticipated flow of water that has to be channeled Q (l / sec) with hydraulic tables. Hydraulic sizing is based on Prandtl-Colebrook formula, based physical and experimental. v - average speed of flow in full pipe. Q - flow in the completely full pipe. unde: where: g – accelerația gravitațională I – panta D – diametrul interior al țevii v – vâscozitatea cinematică a apei (pentru 10°C este 1,31 ∙ 10-6 m2/s) kb – coeficientul de rugozitate kb = 0,04mm pentru rețele fără racorduri laterale sau cămine de vizitare kb = 0,067mm pentru rețele cu racorduri laterale kb = 0,125mm pentru rețele cu racorduri laterale și cămine de vizitare amplasate la o distanță nu mai mare de 50m unul de altul. Astfel, rezultă datele cu privire la viteza de curgere si debit pentru o conductă cu secțiune plină. g - gravitational acceleration I - slope D –

Pagina 19-Tevi si fitinguri PVC TeraPlast Multistrat, Compact Specificații tehnice Romana, Engleza...

Pagina 20 - Tevi si fitinguri PVC TeraPlast Multistrat, Compact Specificații tehnice Romana,...

internal diameter of the pipe v - k inematic viscosity of thec water (to 10°C is 1,31 ∙ 10-6 m2/s) kb - roughness coefficient kb = 0.04 mm for networks free of connections or manholes kb = 0,067mm for networks with lateral connections kb = 0,125mm for networks with lateral connections and manholes spaced not more than 50m apart. Mai jos ca exemplu un tabel în care sunt prezentate aceste date pentru țevi din PVC-U SN4 si kb = 0,04mm. www.teraplast.ro It follows data on the flow speed rate and flow for a full pipe section. As example below a table which presents the data for u-PVC pipes SN4 and kb = 0.04 mm. 24 INFRASTRUCTURĂ - UTILITĂȚI / INFRASTRUCTURE - UTILITIES TRANSPORT APE MENAJERE ȘI PLUVIALE / SEWAGE AND RAINWATER TRANSPORT Debitul și viteza maximă de curgere în țevi din PVC pentru canalizare SN4, cu secțiunea plină (Kb=0,04). Maximum flow rate and flow velocity in sewer PVC pipes SN4, completely filled (Kb=0,04). DN/OD (mm) DN/ID (mm) 2 3 4 5 6 7 8 9 Pa

Pagina 20-Tevi si fitinguri PVC TeraPlast Multistrat, Compact Specificații tehnice Romana, Engleza internal...

Pagina 21 - Tevi si fitinguri PVC TeraPlast Multistrat, Compact Specificații tehnice Romana,...

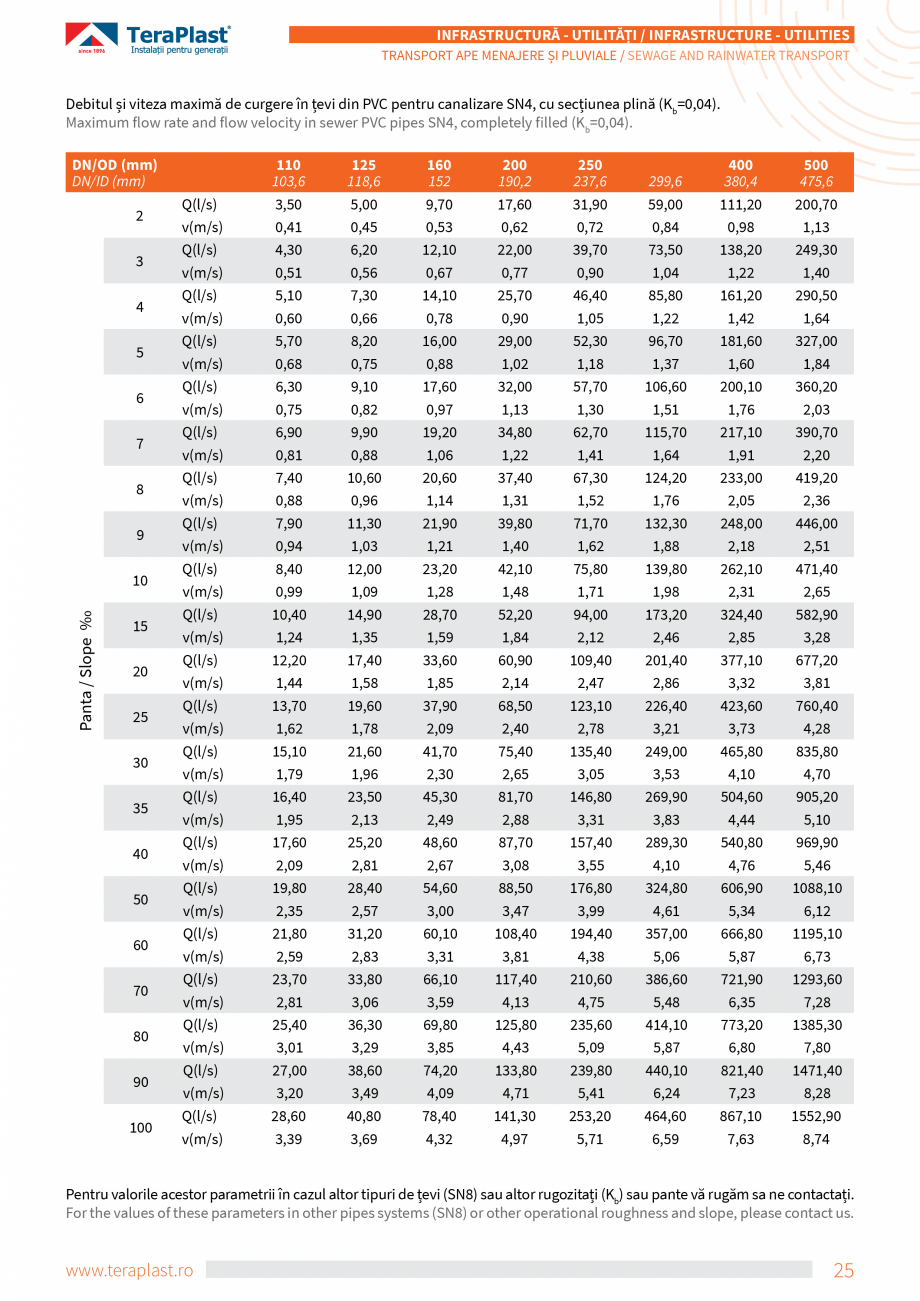

nta / Slope 0/00 10 15 20 25 30 35 40 50 60 70 80 90 100 Q(l/s) v(m/s) Q(l/s) v(m/s) Q(l/s) v(m/s) Q(l/s) v(m/s) Q(l/s) v(m/s) Q(l/s) v(m/s) Q(l/s) v(m/s) Q(l/s) v(m/s) Q(l/s) v(m/s) Q(l/s) v(m/s) Q(l/s) v(m/s) Q(l/s) v(m/s) Q(l/s) v(m/s) Q(l/s) v(m/s) Q(l/s) v(m/s) Q(l/s) v(m/s) Q(l/s) v(m/s) Q(l/s) v(m/s) Q(l/s) v(m/s) Q(l/s) v(m/s) Q(l/s) v(m/s) 110 103,6 125 118,6 160 152 200 190,2 250 237,6 299,6 400 380,4 500 475,6 3,50 0,41 4,30 0,51 5,10 0,60 5,70 0,68 6,30 0,75 6,90 0,81 7,40 0,88 7,90 0,94 8,40 0,99 10,40 1,24 12,20 1,44 13,70 1,62 15,10 1,79 16,40 1,95 17,60 2,09 19,80 2,35 21,80 2,59 23,70 2,81 25,40 3,01 27,00 3,20 28,60 3,39 5,00 0,45 6,20 0,56 7,30 0,66 8,20 0,75 9,10 0,82 9,90 0,88 10,60 0,96 11,30 1,03 12,00 1,09 14,90 1,35 17,40 1,58 19,60 1,78 21,60 1,96 23,50 2,13 25,20 2,81 28,40 2,57 31,20 2,83 33,80 3,06 36,30 3,29 38,60 3,49 40,80 3,69 9,70 0,53 12,10 0,67 14,10 0,78 16,00 0,88 17,60 0,97 19,20 1,06 20,60 1,14 21,90 1,21 23,20 1,28 28,70 1,59 33,60

Pagina 21-Tevi si fitinguri PVC TeraPlast Multistrat, Compact Specificații tehnice Romana, Engleza nta /...

Pagina 22 - Tevi si fitinguri PVC TeraPlast Multistrat, Compact Specificații tehnice Romana,...

1,85 37,90 2,09 41,70 2,30 45,30 2,49 48,60 2,67 54,60 3,00 60,10 3,31 66,10 3,59 69,80 3,85 74,20 4,09 78,40 4,32 17,60 0,62 22,00 0,77 25,70 0,90 29,00 1,02 32,00 1,13 34,80 1,22 37,40 1,31 39,80 1,40 42,10 1,48 52,20 1,84 60,90 2,14 68,50 2,40 75,40 2,65 81,70 2,88 87,70 3,08 88,50 3,47 108,40 3,81 117,40 4,13 125,80 4,43 133,80 4,71 141,30 4,97 31,90 0,72 39,70 0,90 46,40 1,05 52,30 1,18 57,70 1,30 62,70 1,41 67,30 1,52 71,70 1,62 75,80 1,71 94,00 2,12 109,40 2,47 123,10 2,78 135,40 3,05 146,80 3,31 157,40 3,55 176,80 3,99 194,40 4,38 210,60 4,75 235,60 5,09 239,80 5,41 253,20 5,71 59,00 0,84 73,50 1,04 85,80 1,22 96,70 1,37 106,60 1,51 115,70 1,64 124,20 1,76 132,30 1,88 139,80 1,98 173,20 2,46 201,40 2,86 226,40 3,21 249,00 3,53 269,90 3,83 289,30 4,10 324,80 4,61 357,00 5,06 386,60 5,48 414,10 5,87 440,10 6,24 464,60 6,59 111,20 0,98 138,20 1,22 161,20 1,42 181,60 1,60 200,10 1,76 217,10 1,91 233,00 2,05 248,00 2,18 262,10 2,31 324,40 2,85 377,10 3,32 423,60 3,73 465,80 4,10

Pagina 22-Tevi si fitinguri PVC TeraPlast Multistrat, Compact Specificații tehnice Romana, Engleza 1,85
37,90...

Pagina 23 - Tevi si fitinguri PVC TeraPlast Multistrat, Compact Specificații tehnice Romana,...

504,60 4,44 540,80 4,76 606,90 5,34 666,80 5,87 721,90 6,35 773,20 6,80 821,40 7,23 867,10 7,63 200,70 1,13 249,30 1,40 290,50 1,64 327,00 1,84 360,20 2,03 390,70 2,20 419,20 2,36 446,00 2,51 471,40 2,65 582,90 3,28 677,20 3,81 760,40 4,28 835,80 4,70 905,20 5,10 969,90 5,46 1088,10 6,12 1195,10 6,73 1293,60 7,28 1385,30 7,80 1471,40 8,28 1552,90 8,74 Pentru valorile acestor parametrii în cazul altor tipuri de țevi (SN8) sau altor rugozitați (Kb) sau pante vă rugăm sa ne contactați. For the values of these parameters in other pipes systems (SN8) or other operational roughness and slope, please contact us. www.teraplast.ro 25 INFRASTRUCTURĂ - UTILITĂȚI / INFRASTRUCTURE - UTILITIES TRANSPORT APE MENAJERE ȘI PLUVIALE / SEWAGE AND RAINWATER TRANSPORT Dimensionarea hidraulică – umplere parțială Pentru a determina gradul partial de umplere al țevii trebuie sa multiplicăm debitul și viteza de curgere din tabelul anterior cu coeficienții Q/Q100% si v/v100% prezentaț

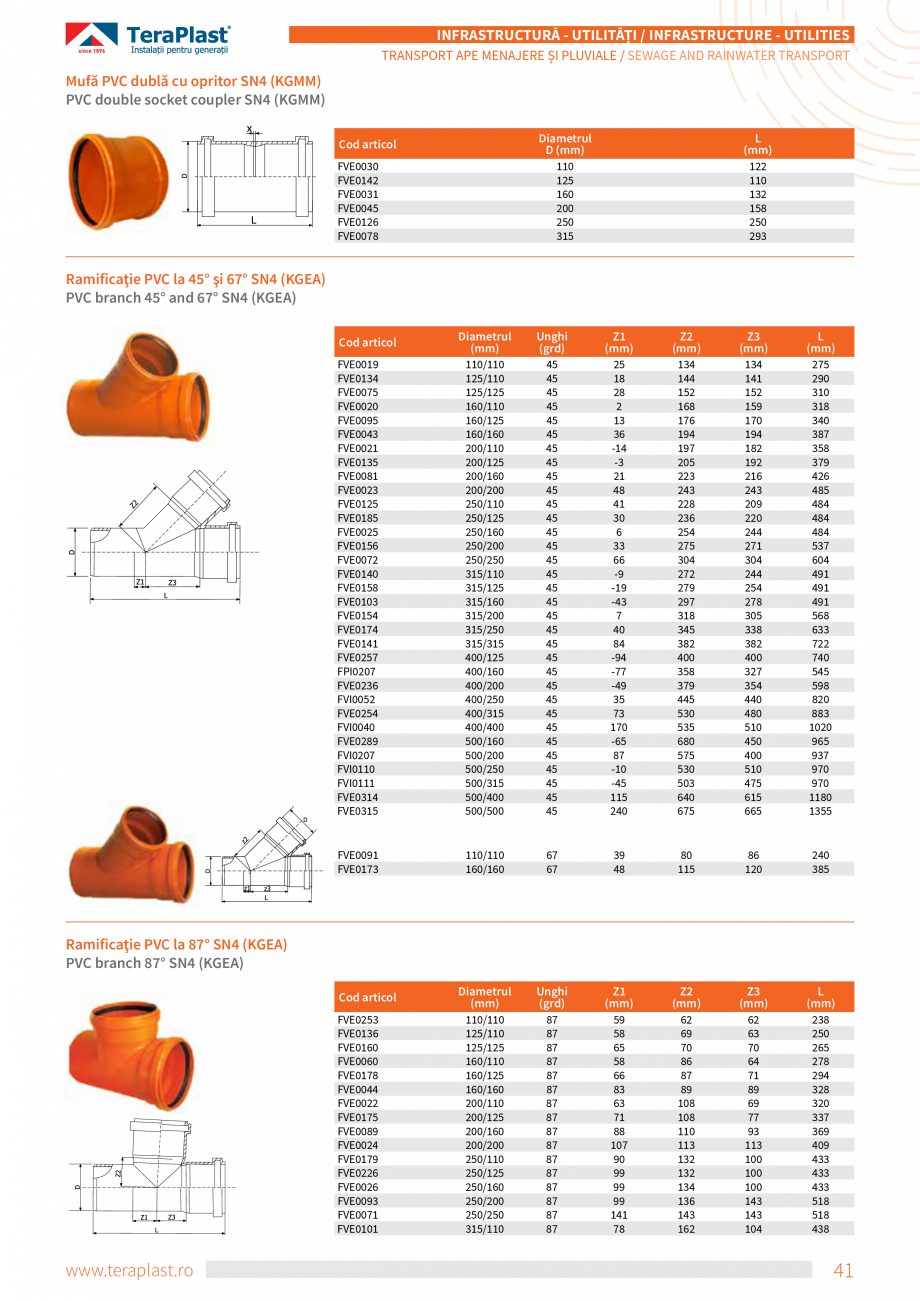

Pagina 23-Tevi si fitinguri PVC TeraPlast Multistrat, Compact Specificații tehnice Romana, Engleza
504,60
4,...

Pagina 24 - Tevi si fitinguri PVC TeraPlast Multistrat, Compact Specificații tehnice Romana,...

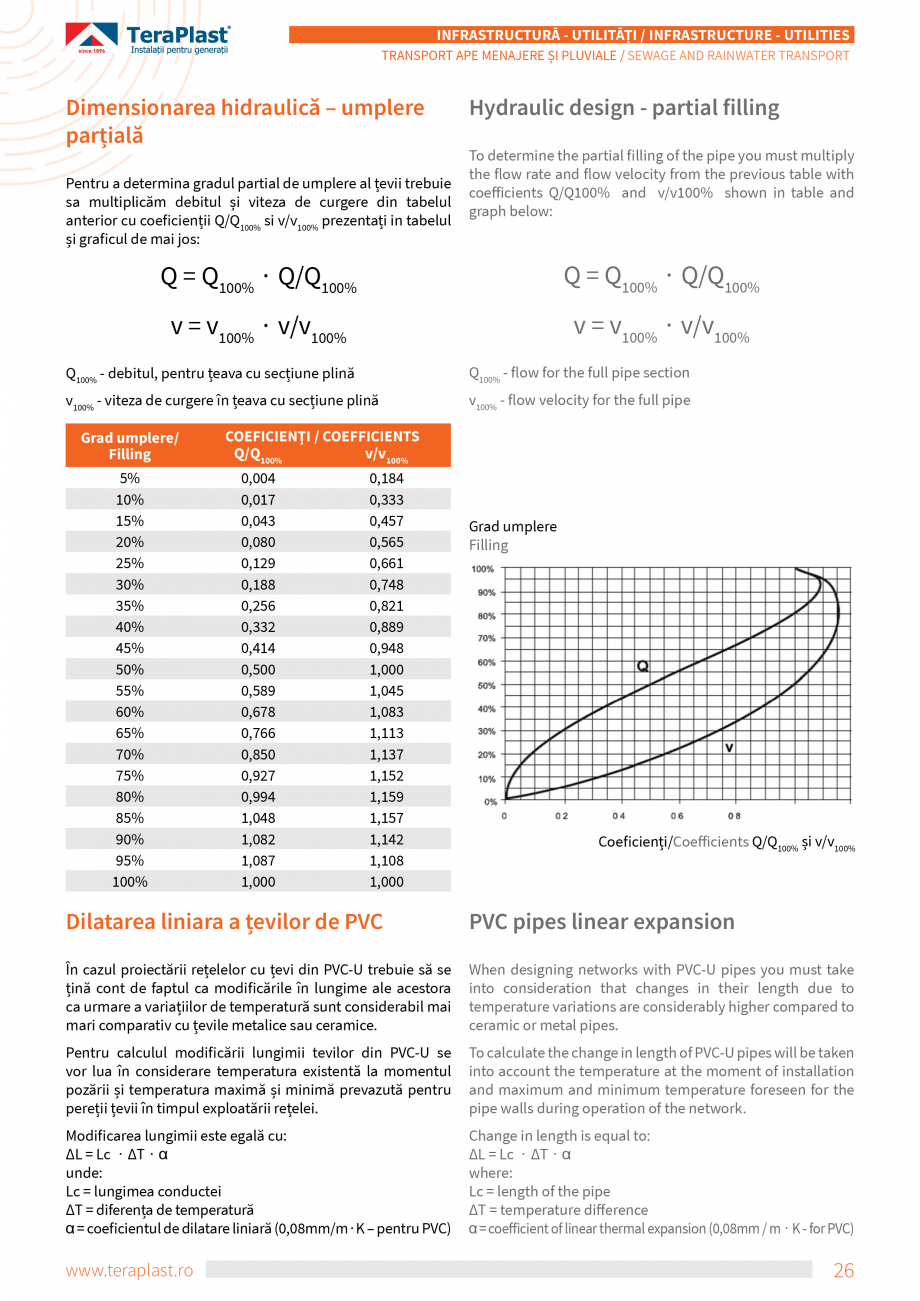

i in tabelul și graficul de mai jos: Hydraulic design - partial filling To determine the partial filling of the pipe you must multiply the flow rate and flow velocity from the previous table with coefficients Q/Q100% and v/v100% shown in table and graph below: Q = Q100% ∙ Q/Q100% Q = Q100% ∙ Q/Q100% v = v100% ∙ v/v100% v = v100% ∙ v/v100% Q100% - debitul, pentru țeava cu secțiune plină Q100% - flow for the full pipe section v100% - viteza de curgere în țeava cu secțiune plină v100% - flow velocity for the full pipe Grad umplere/ Filling 5% 10% 15% 20% 25% 30% 35% 40% 45% 50% 55% 60% 65% 70% 75% 80% 85% 90% 95% 100% COEFICIENȚI / COEFFICIENTS Q/Q100% v/v100% 0,004 0,017 0,043 0,080 0,129 0,188 0,256 0,332 0,414 0,500 0,589 0,678 0,766 0,850 0,927 0,994 1,048 1,082 1,087 1,000 0,184 0,333 0,457 0,565 0,661 0,748 0,821 0,889 0,948 1,000 1,045 1,083 1,113 1,137 1,152 1,159 1,157 1,142 1,108 1,000 Grad umplere Filling Coeficienți/Coefficients Q/Q100% și v/v1

Pagina 24-Tevi si fitinguri PVC TeraPlast Multistrat, Compact Specificații tehnice Romana, Engleza i in...

Pagina 25 - Tevi si fitinguri PVC TeraPlast Multistrat, Compact Specificații tehnice Romana,...

00% Dilatarea liniara a țevilor de PVC PVC pipes linear expansion În cazul proiectării rețelelor cu țevi din PVC-U trebuie să se țină cont de faptul ca modificările în lungime ale acestora ca urmare a variațiilor de temperatură sunt considerabil mai mari comparativ cu țevile metalice sau ceramice. When designing networks with PVC-U pipes you must take into consideration that changes in their length due to temperature variations are considerably higher compared to ceramic or metal pipes. Pentru calculul modificării lungimii tevilor din PVC-U se vor lua în considerare temperatura existentă la momentul pozării și temperatura maximă și minimă prevazută pentru pereții țevii în timpul exploatării rețelei. To calculate the change in length of PVC-U pipes will be taken into account the temperature at the moment of installation and maximum and minimum temperature foreseen for the pipe walls during operation of the network. Modificarea lungimii este egală cu: �

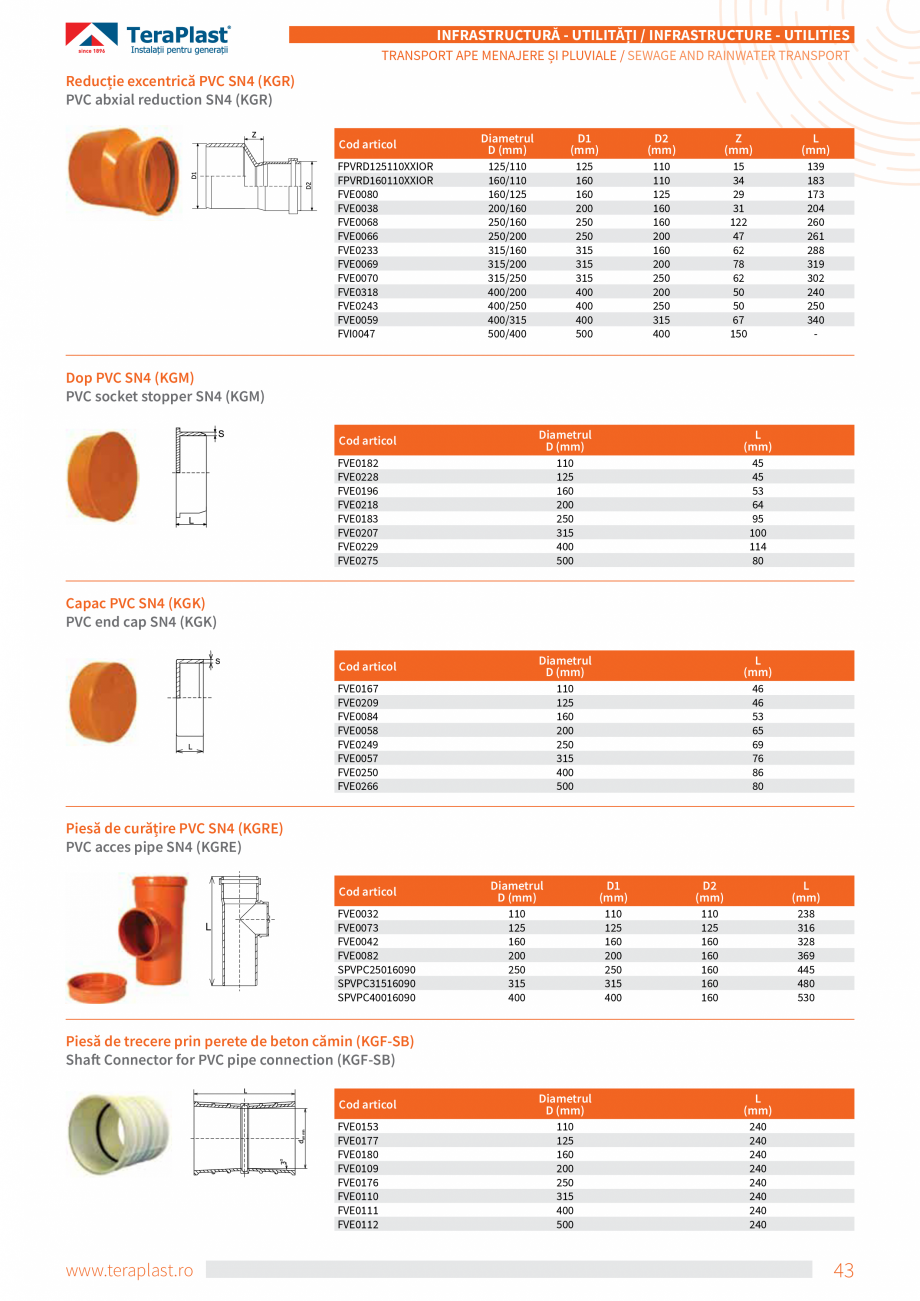

Pagina 25-Tevi si fitinguri PVC TeraPlast Multistrat, Compact Specificații tehnice Romana, Engleza 00%
...

Pagina 26 - Tevi si fitinguri PVC TeraPlast Multistrat, Compact Specificații tehnice Romana,...

��L = Lc ∙ ∆T ∙ α unde: Lc = lungimea conductei ∆T = diferența de temperatură α = coeficientul de dilatare liniară (0,08mm/m∙K – pentru PVC) Change in length is equal to: ∆L = Lc ∙ ∆T ∙ α where: Lc = length of the pipe ∆T = temperature difference α = coefficient of linear thermal expansion (0,08mm / m ∙ K - for PVC) www.teraplast.ro 26 INFRASTRUCTURĂ - UTILITĂȚI / INFRASTRUCTURE - UTILITIES TRANSPORT APE MENAJERE ȘI PLUVIALE / SEWAGE AND RAINWATER TRANSPORT CALCUL STATIC STATIC CALCULATION Atunci când sunt îngropate, sub acțiunea forțelor exercitate de sol și trafic, țevile din material plastic fiind flexibile, permit transferul acestor sarcini în solul din jur. În situația unor supra-încărcări, în sistemele din material plastic apar deformări (reversibile) ce nu influențează disfuncționalități ale suprafețelor sau probleme de funcționalitate. Criteriile majore în dimensionarea din punct de vedere structural în cazul ace

Pagina 26-Tevi si fitinguri PVC TeraPlast Multistrat, Compact Specificații tehnice Romana, Engleza ��L = Lc...

Pagina 27 - Tevi si fitinguri PVC TeraPlast Multistrat, Compact Specificații tehnice Romana,...

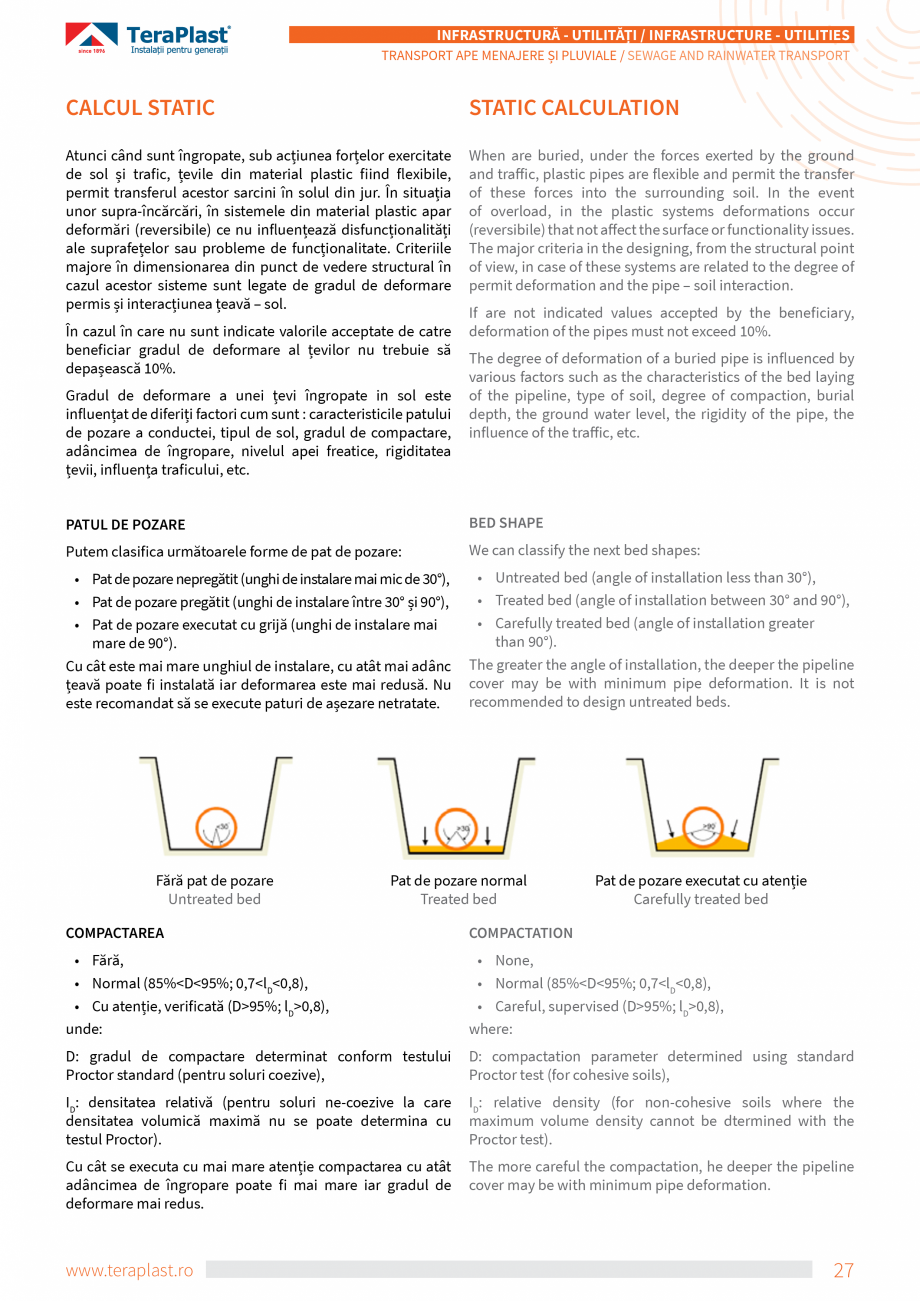

stor sisteme sunt legate de gradul de deformare permis și interacțiunea țeavă – sol. When are buried, under the forces exerted by the ground and traffic, plastic pipes are flexible and permit the transfer of these forces into the surrounding soil. In the event of overload, in the plastic systems deformations occur (reversibile) that not affect the surface or functionality issues. The major criteria in the designing, from the structural point of view, in case of these systems are related to the degree of permit deformation and the pipe – soil interaction. În cazul în care nu sunt indicate valorile acceptate de catre beneficiar gradul de deformare al țevilor nu trebuie să depașească 10%. Gradul de deformare a unei țevi îngropate in sol este influențat de diferiți factori cum sunt : caracteristicile patului de pozare a conductei, tipul de sol, gradul de compactare, adâncimea de îngropare, nivelul apei freatice, rigiditatea țevii, influența traficului, etc. If are

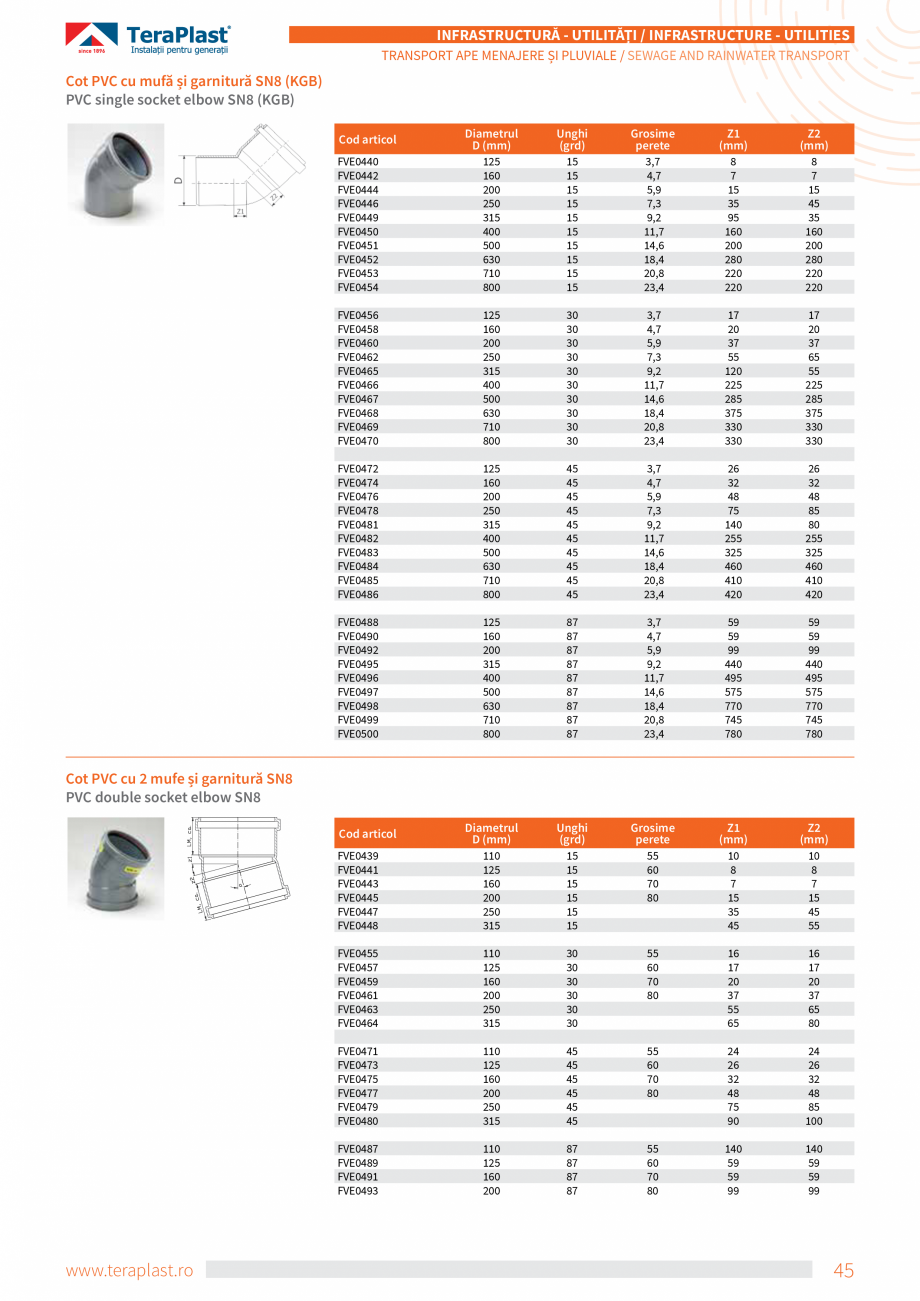

Pagina 27-Tevi si fitinguri PVC TeraPlast Multistrat, Compact Specificații tehnice Romana, Engleza stor...

Pagina 28 - Tevi si fitinguri PVC TeraPlast Multistrat, Compact Specificații tehnice Romana,...

not indicated values accepted by the beneficiary, deformation of the pipes must not exceed 10%. The degree of deformation of a buried pipe is influenced by various factors such as the characteristics of the bed laying of the pipeline, type of soil, degree of compaction, burial depth, the ground water level, the rigidity of the pipe, the influence of the traffic, etc. PATUL DE POZARE BED SHAPE Putem clasifica următoarele forme de pat de pozare: We can classify the next bed shapes: • Pat de pozare nepregătit (unghi de instalare mai mic de 30°), • Pat de pozare pregătit (unghi de instalare între 30° și 90°), • Pat de pozare executat cu grijă (unghi de instalare mai mare de 90°). Cu cât este mai mare unghiul de instalare, cu atât mai adânc țeavă poate fi instalată iar deformarea este mai redusă. Nu este recomandat să se execute paturi de așezare netratate. • Untreated bed (angle of installation less than 30°), • Treated bed (angle of installation be

Pagina 28-Tevi si fitinguri PVC TeraPlast Multistrat, Compact Specificații tehnice Romana, Engleza not...

Pagina 29 - Tevi si fitinguri PVC TeraPlast Multistrat, Compact Specificații tehnice Romana,...

tween 30° and 90°), • Carefully treated bed (angle of installation greater than 90°). The greater the angle of installation, the deeper the pipeline cover may be with minimum pipe deformation. It is not recommended to design untreated beds. Fără pat de pozare Untreated bed Pat de pozare normal Treated bed Pat de pozare executat cu atenție Carefully treated bed COMPACTAREA COMPACTATION • Fără, • Normal (85%95%; lD>0,8), unde: • None, • Normal (85%95%; lD>0,8), where: D: gradul de compactare determinat conform testului Proctor standard (pentru soluri coezive), D: compactation parameter determined using standard Proctor test (for cohesive soils), ID: densitatea relativă (pentru soluri ne-coezive la care densitatea volumică maximă nu se poate determina cu testul Proctor). ID: relative density (for non-cohesive soils where the maximum volume density can

Pagina 29-Tevi si fitinguri PVC TeraPlast Multistrat, Compact Specificații tehnice Romana, Engleza tween 30°...
