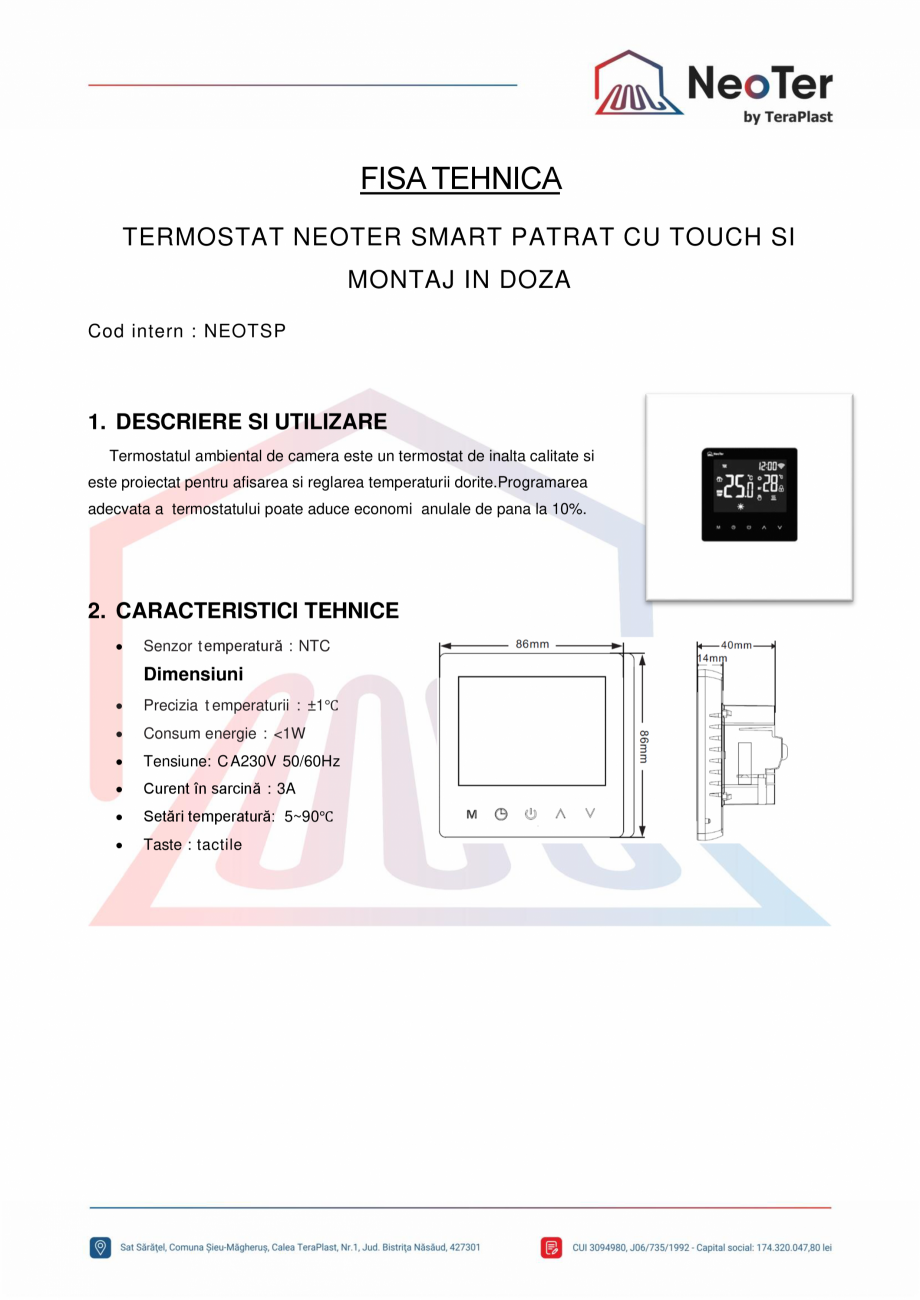

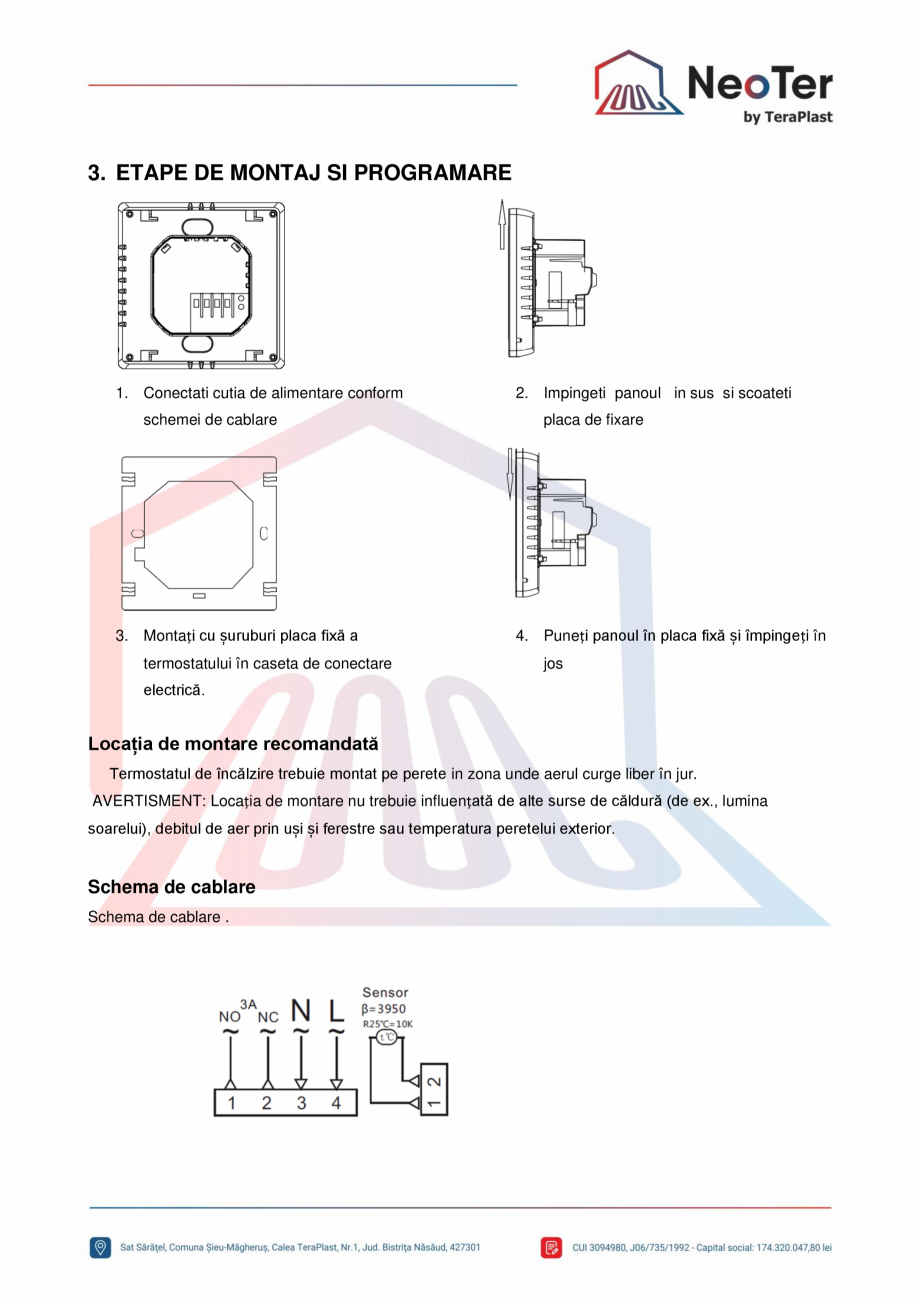

FISA TEHNICA TERMOSTAT NEOTER SMART PATRAT CU TOUCH SI MONTAJ IN DOZA Cod intern : NEOTSP 1. DESCRIERE SI UTILIZARE Termostatul ambiental de camera este un termostat de inalta calitate si este proiectat pentru afisarea si reglarea temperaturii dorite.Programarea adecvata a termostatului poate aduce economi anulale de pana la 10%. 2. CARACTERISTICI TEHNICE • Senzor temperatură : NTC Dimensiuni • Precizia t emperaturii : ±1℃ • Consum energie : <1W • Tensiune: C A230V 50/60Hz • Curent în sarcină : 3A • Setări temperatură: 5~90℃ • Taste : tactile 3. ETAPE DE MONTAJ SI PROGRAMARE 1. Conectati cutia de alimentare conform schemei de cablare 3. Montați cu șuruburi placa fixă a termostatului în caseta de conectare 2. Impingeti panoul in sus si scoateti placa de fixare 4. Puneți panoul în placa fixă și împingeți în jos electrică. Locația de montare recomandată Termostatul de încălzire trebuie montat pe perete in zona unde aerul curge

Pagina 1-Termostat SMART patrat cu touch si montaj in doza TeraPlast NEOTSP Fisa tehnica Romana FISA TEHNICA
...

Pagina 2 - Termostat SMART patrat cu touch si montaj in doza TeraPlast NEOTSP Fisa tehnica Romana ...

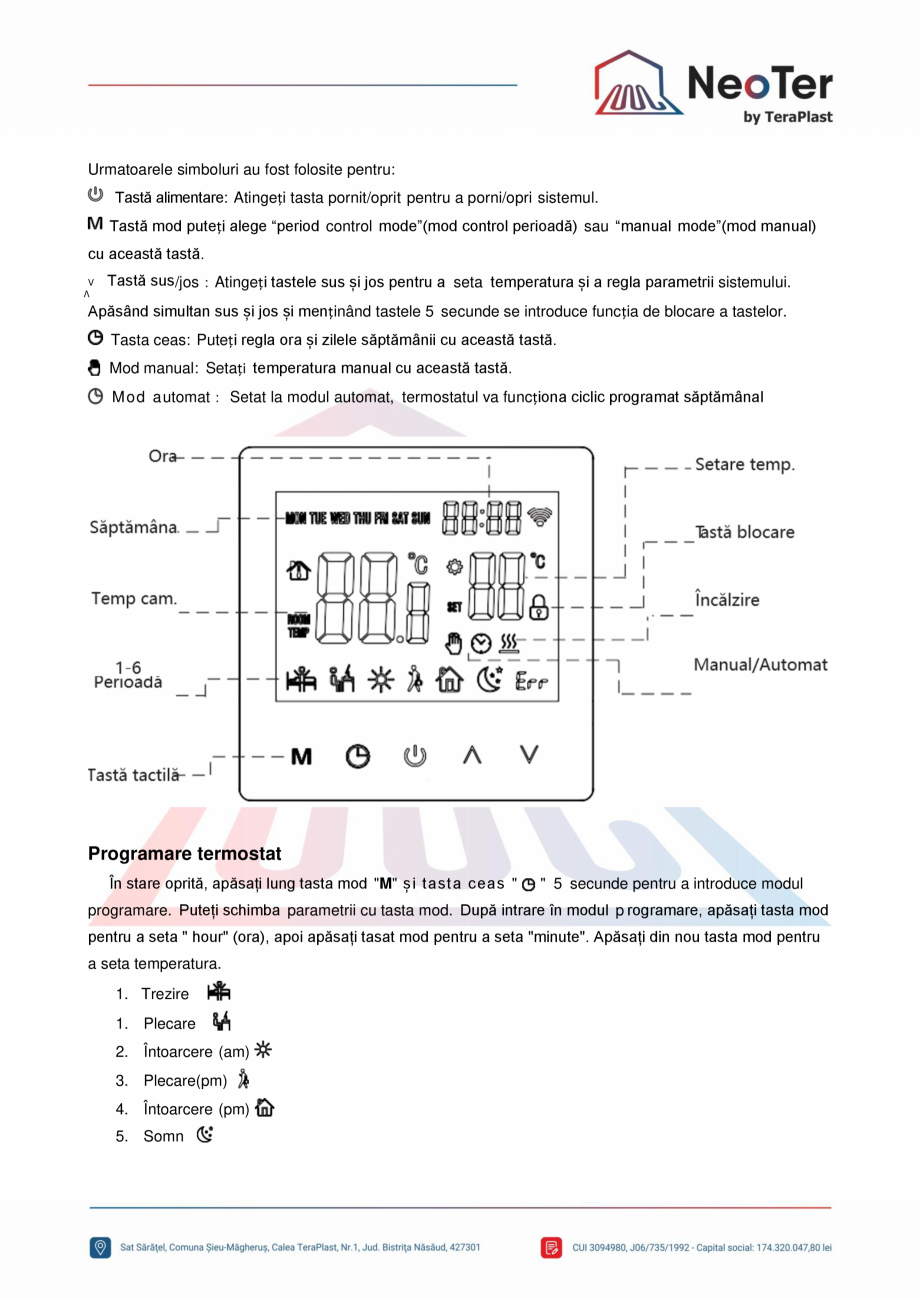

liber în jur. AVERTISMENT: Locația de montare nu trebuie influențată de alte surse de căldură (de ex., lumina soarelui), debitul de aer prin uși și ferestre sau temperatura peretelui exterior. Schema de cablare Schema de cablare . Urmatoarele simboluri au fost folosite pentru: Tastă alimentare: Atingeți tasta pornit/oprit pentru a porni/opri sistemul. Tastă mod puteți alege “period control mode”(mod control perioadă) sau “manual mode”(mod manual) cu această tastă. V Tastă sus/jos：Atingeți tastele sus și jos pentru a seta temperatura și a regla parametrii sistemului. V Apăsând simultan sus și jos și menținând tastele 5 secunde se introduce funcția de blocare a tastelor. Tasta ceas: Puteți regla ora și zilele săptămânii cu această tastă. Mod manual: Setați temperatura manual cu această tastă. M o d a utomat： Setat la modul automat, termostatul va funcționa ciclic programat săptămânal Programare termostat În stare oprită, apăs

Pagina 2-Termostat SMART patrat cu touch si montaj in doza TeraPlast NEOTSP Fisa tehnica Romana liber în...

Pagina 3 - Termostat SMART patrat cu touch si montaj in doza TeraPlast NEOTSP Fisa tehnica Romana...

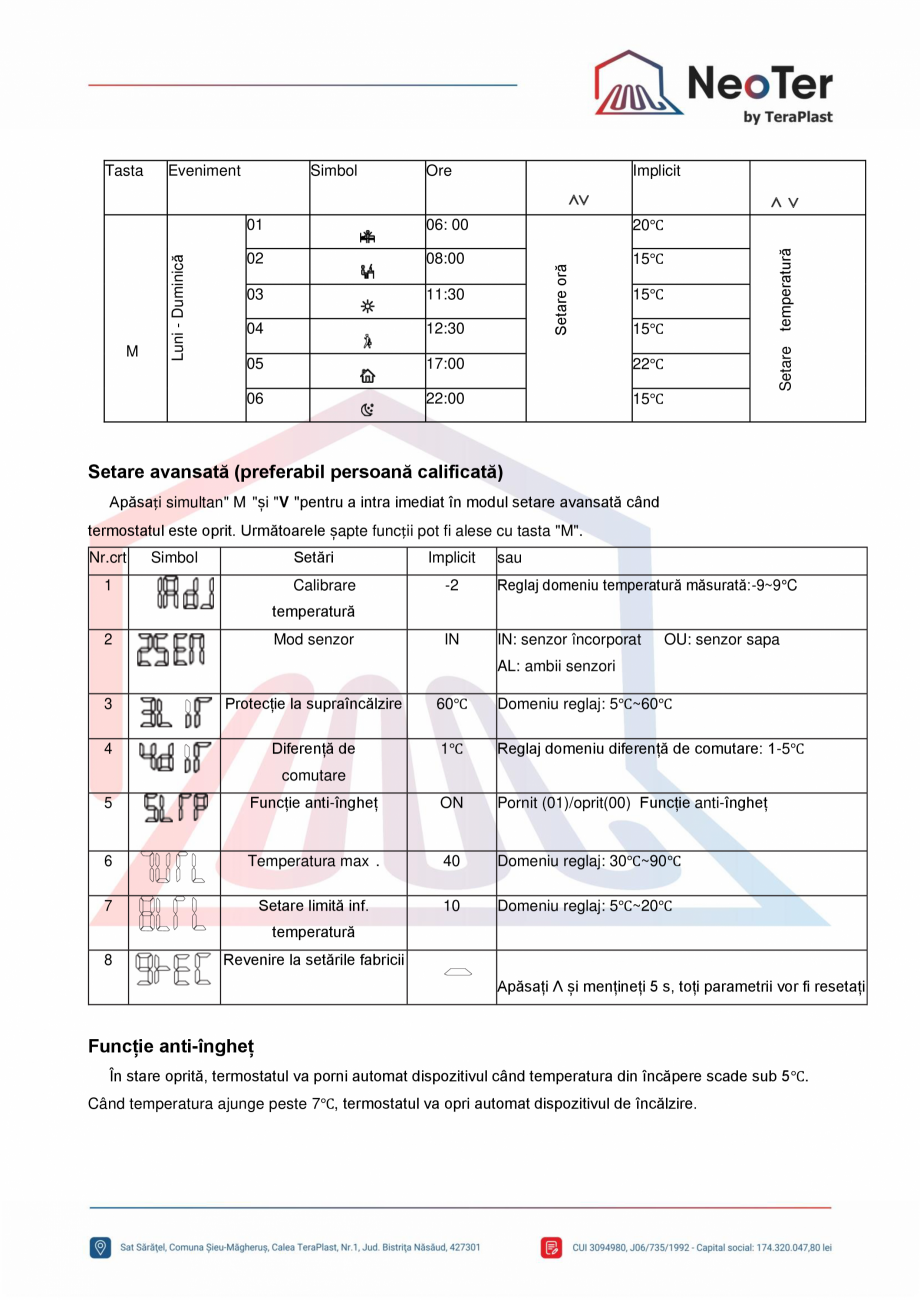

ați lung tasta mod "M" și tasta ceas " " 5 secunde pentru a introduce modul programare. Puteți schimba parametrii cu tasta mod. După intrare în modul p rogramare, apăsați tasta mod pentru a seta " hour" (ora), apoi apăsați tasat mod pentru a seta "minute". Apăsați din nou tasta mod pentru a seta temperatura. 1. Trezire 1. Plecare 2. Întoarcere (am) 3. Plecare(pm) 4. Întoarcere (pm) 5. Somn Ore Implicit 01 06: 00 20℃ 02 08:00 15℃ 03 11:30 04 12:30 05 17:00 22℃ 06 22:00 15℃ Setare oră Simbol Setare temperatură M Eveniment Luni - Duminică Tasta 15℃ 15℃ Setare avansată (preferabil persoană calificată) Apăsați simultan" M "și "V "pentru a intra imediat în modul setare avansată când termostatul este oprit. Următoarele șapte funcții pot fi alese cu tasta "M". Nr.crt Setări Simbol 1 Calibrare Implicit sau -2 Reglaj domeniu temperatură măsurată:-9~9°C IN IN: senzor încorporat temperatură 2 Mod senzor OU: s

Pagina 3-Termostat SMART patrat cu touch si montaj in doza TeraPlast NEOTSP Fisa tehnica Romana ați lung...

Pagina 4 - Termostat SMART patrat cu touch si montaj in doza TeraPlast NEOTSP Fisa tehnica Romana...

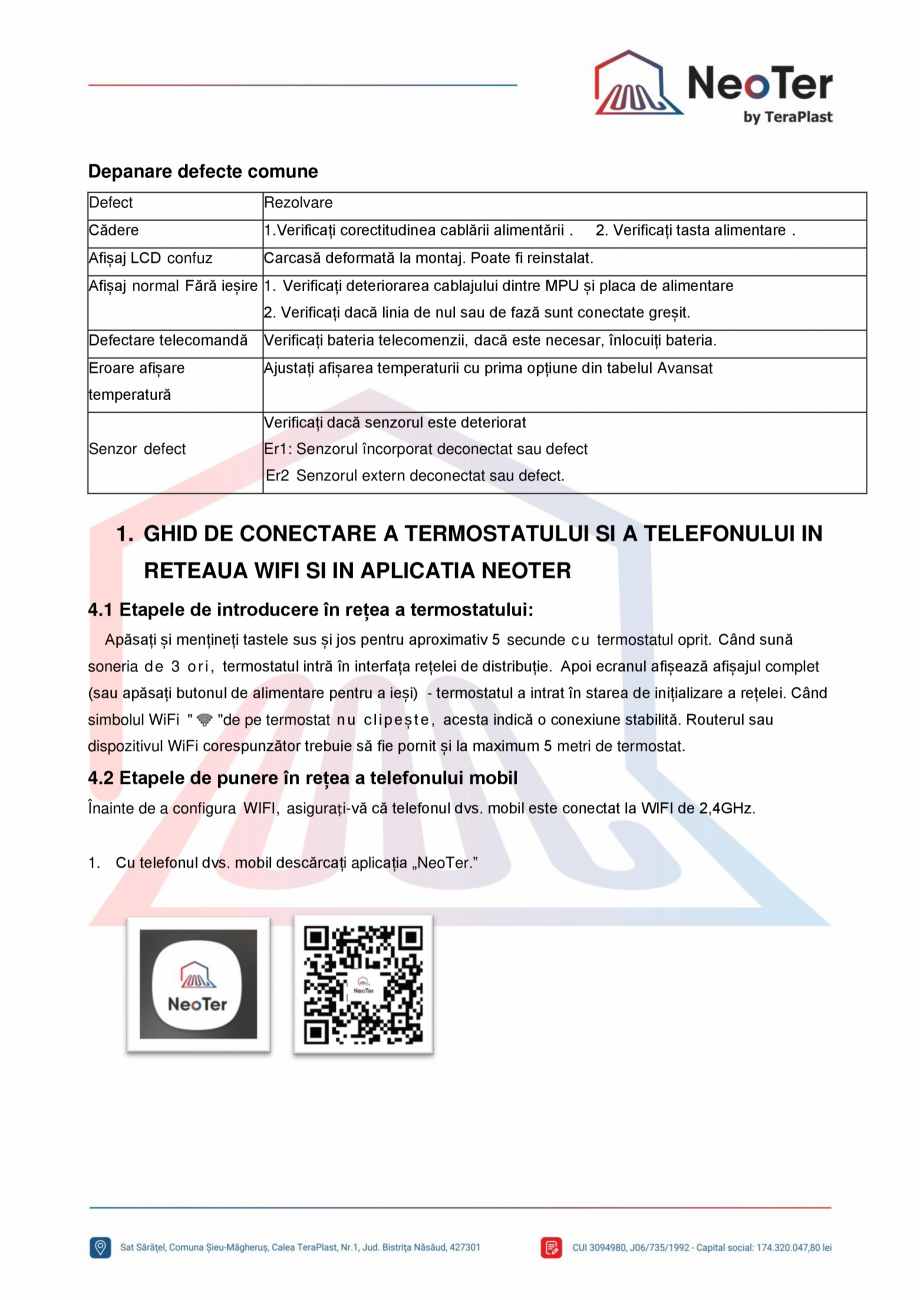

enzor sapa AL: ambii senzori 3 Protecție la supraîncălzire 60℃ Domeniu reglaj: 5℃~60℃ 4 Diferență de 1℃ Reglaj domeniu diferență de comutare: 1-5℃ comutare 5 Funcție anti-îngheț ON Pornit (01)/oprit(00) Funcție anti-îngheț 6 Temperatura max . 40 Domeniu reglaj: 30℃~90℃ 7 Setare limită inf. 10 Domeniu reglaj: 5℃~20℃ temperatură 8 Revenire la setările fabricii Apăsați Λ și mențineți 5 s, toți parametrii vor fi resetați Funcție anti-îngheț În stare oprită, termostatul va porni automat dispozitivul când temperatura din încăpere scade sub 5℃. Când temperatura ajunge peste 7℃, termostatul va opri automat dispozitivul de încălzire. Depanare defecte comune Defect Rezolvare Cădere 1.Verificați corectitudinea cablării alimentării . Afișaj LCD confuz Carcasă deformată la montaj. Poate fi reinstalat. 2. Verificați tasta alimentare . Afișaj normal Fără ieșire 1. Verificați deteriorarea cablajului d

Pagina 4-Termostat SMART patrat cu touch si montaj in doza TeraPlast NEOTSP Fisa tehnica Romana enzor sapa
...

Pagina 5 - Termostat SMART patrat cu touch si montaj in doza TeraPlast NEOTSP Fisa tehnica Romana...

intre MPU și placa de alimentare 2. Verificați dacă linia de nul sau de fază sunt conectate greșit. Defectare telecomandă Verificați bateria telecomenzii, dacă este necesar, înlocuiți bateria. Eroare afișare Ajustați afișarea temperaturii cu prima opțiune din tabelul Avansat temperatură Verificați dacă senzorul este deteriorat Senzor defect Er1: Senzorul încorporat deconectat sau defect Er2 Senzorul extern deconectat sau defect. 1. GHID DE CONECTARE A TERMOSTATULUI SI A TELEFONULUI IN RETEAUA WIFI SI IN APLICATIA NEOTER 4.1 Etapele de introducere în rețea a termostatului: Apăsați și mențineți tastele sus și jos pentru aproximativ 5 secunde c u termostatul oprit. Când sună soneria d e 3 o r i , termostatul intră în interfața rețelei de distribuție. Apoi ecranul afișează afișajul complet (sau apăsați butonul de alimentare pentru a ieși) - termostatul a intrat în starea de inițializare a rețelei. Când simbolul WiFi " "de pe termostat n u c

Pagina 5-Termostat SMART patrat cu touch si montaj in doza TeraPlast NEOTSP Fisa tehnica Romana intre MPU și...

Pagina 6 - Termostat SMART patrat cu touch si montaj in doza TeraPlast NEOTSP Fisa tehnica Romana l...

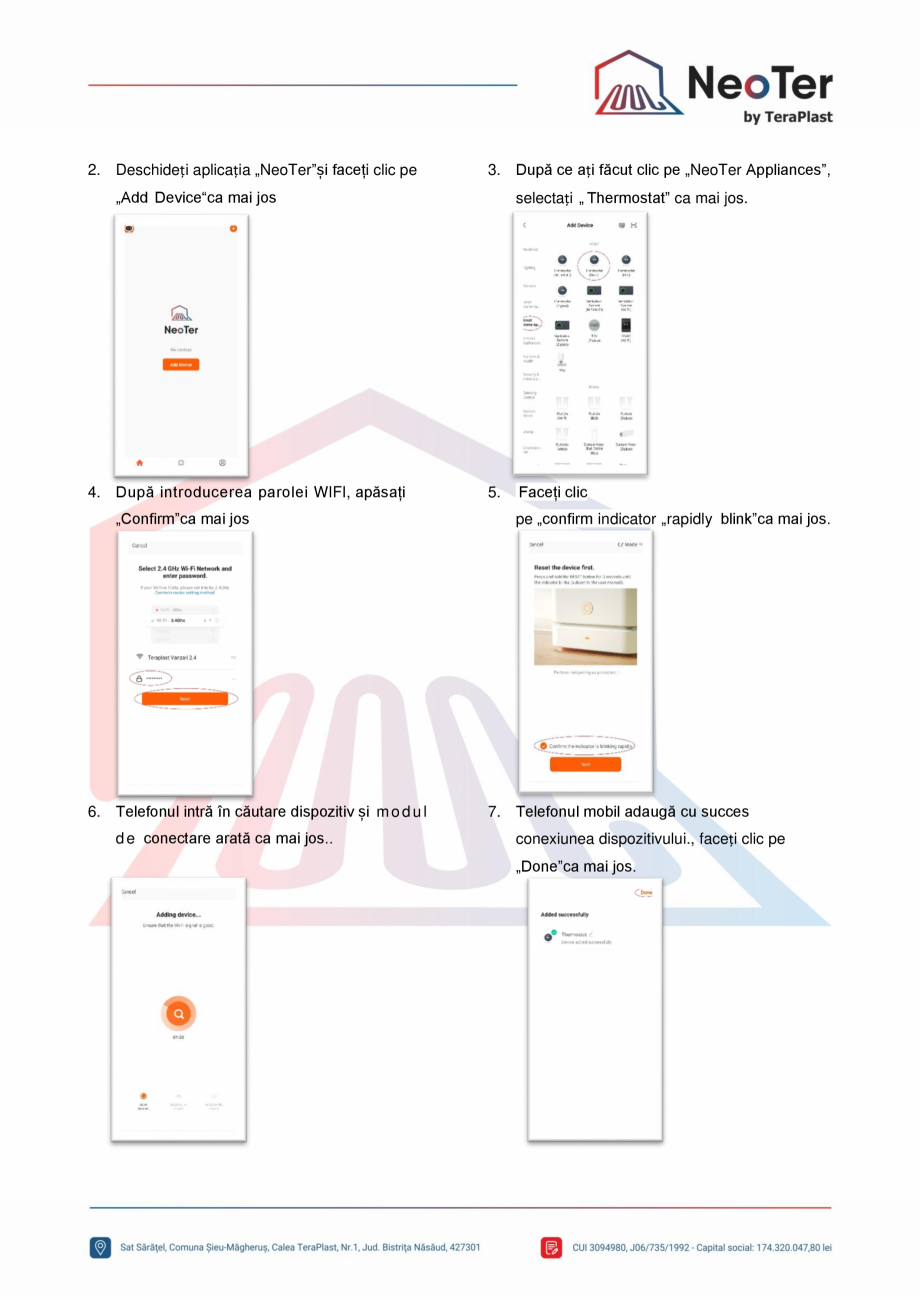

l i p e ș t e , acesta indică o conexiune stabilită. Routerul sau dispozitivul WiFi corespunzător trebuie să fie pornit și la maximum 5 metri de termostat. 4.2 Etapele de punere în rețea a telefonului mobil Înainte de a configura WIFI, asigurați-vă că telefonul dvs. mobil este conectat la WIFI de 2,4GHz. 1. Cu telefonul dvs. mobil descărcați aplicația „NeoTer.” 2. Deschideți aplicația „NeoTer”și faceți clic pe 3. După ce ați făcut clic pe „NeoTer Appliances”, „Add Device“ca mai jos 4. După introducerea parolei WIFI, apăsați „Confirm”ca mai jos 6. Telefonul intră în căutare dispozitiv și m o d u l d e conectare arată ca mai jos.. selectați „ Thermostat” ca mai jos. 5. Faceți clic pe „confirm indicator „rapidly blink”ca mai jos. 7. Telefonul mobil adaugă cu succes conexiunea dispozitivului., faceți clic pe „Done”ca mai jos. 8. Faceți clic pe butonul „Done” de mai sus pentru a intra în interfața de c

Pagina 6-Termostat SMART patrat cu touch si montaj in doza TeraPlast NEOTSP Fisa tehnica Romana l i p e ș t...

Pagina 7 - Termostat SMART patrat cu touch si montaj in doza TeraPlast NEOTSP Fisa tehnica Romana...

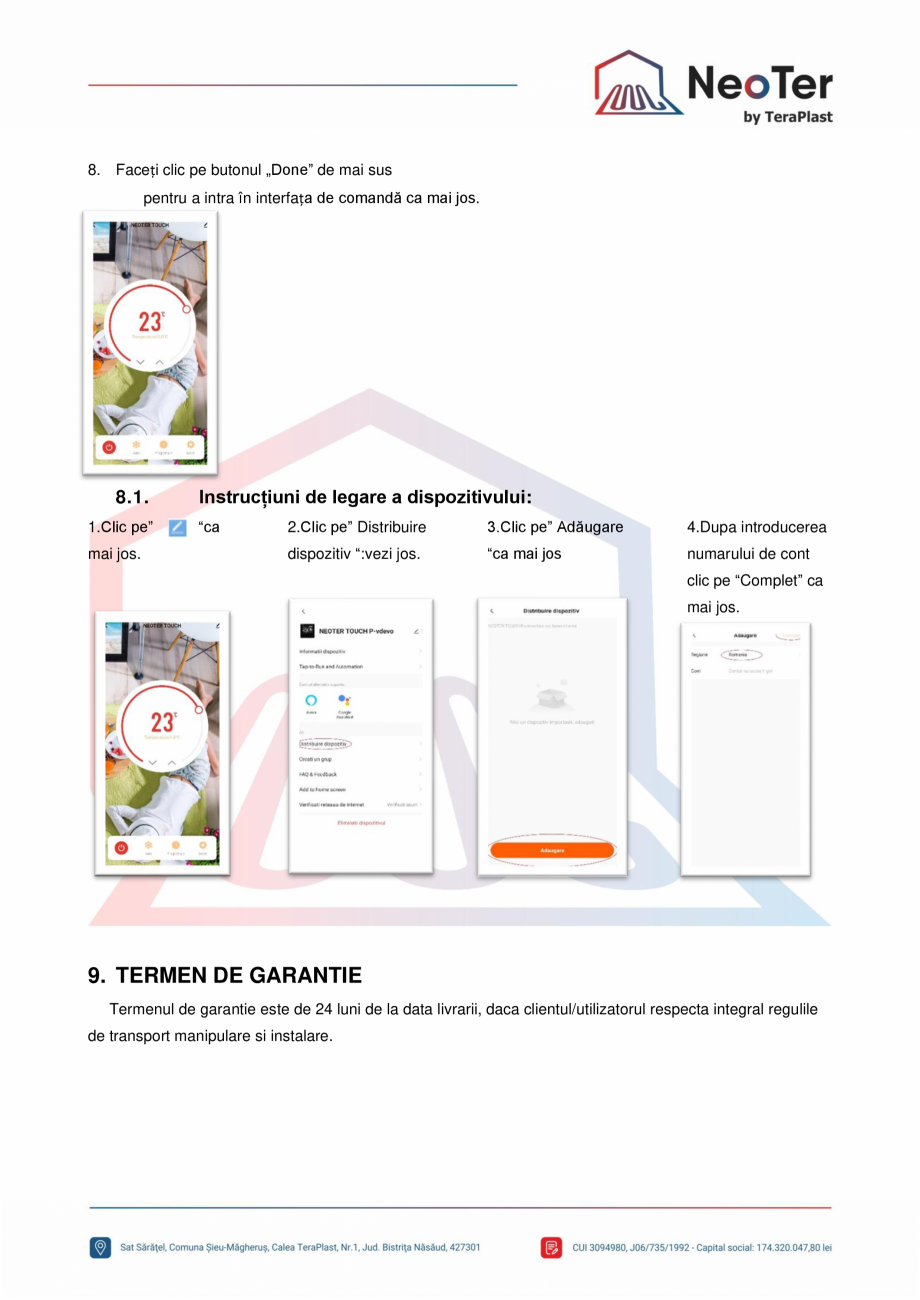

omandă ca mai jos. 8.1. 1.Clic pe” mai jos. Instrucțiuni de legare a dispozitivului: “ca 2.Clic pe” Distribuire 3.Clic pe” Adăugare 4.Dupa introducerea dispozitiv “:vezi jos. “ca mai jos numarului de cont clic pe “Complet” ca mai jos. 9. TERMEN DE GARANTIE Termenul de garantie este de 24 luni de la data livrarii, daca clientul/utilizatorul respecta integral regulile de transport manipulare si instalare.

Pagina 7-Termostat SMART patrat cu touch si montaj in doza TeraPlast NEOTSP Fisa tehnica Romana omandă ca...
