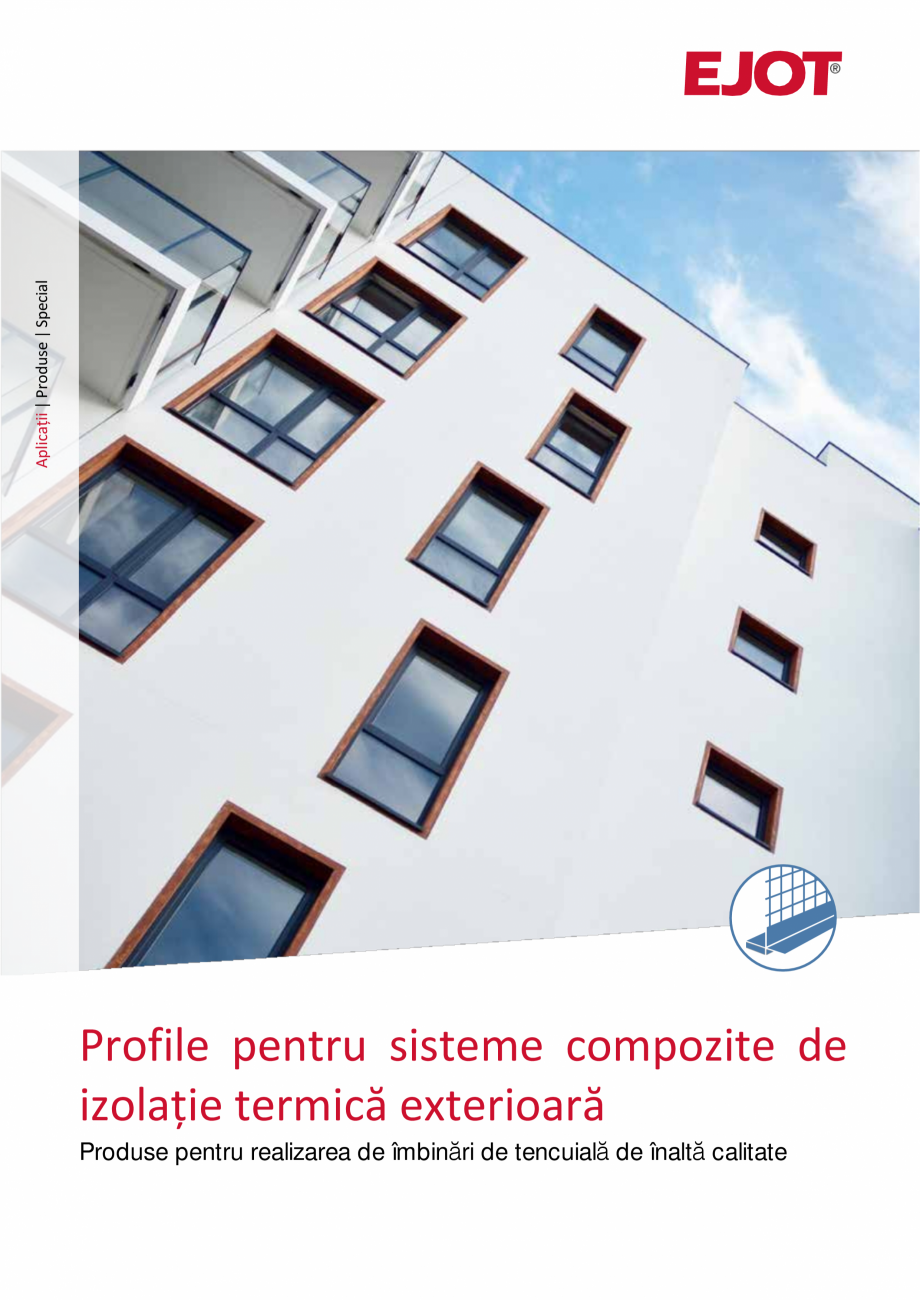

Aplicații | Produse | Special Profile pentru sisteme compozite de izolație termică exterioară Produse pentru realizarea de îmbinări de tencuială de înaltă calitate Profile pentru sisteme compozite de izolatie termică exterioară EJOT® Profile Pro-Line Pentru o gamă largă de aplicații Portofoliul inovator de produse pentru profile de conectare și tencuire oferă soluții de înaltă calitate, potrivite pentru șantiere cu o varietate de aplicații posibile. Profilele EJOT Pro-Line sunt ideale pentru formarea precisă a marginilor, pentru realizarea de conexiuni flexibile și rezistente la ploaie în sistemele ETIC și multe altele. Portofoliul nostru complet de produse pentru formarea de înaltă calitate a conexiunilor de tencuială Profile colț cu plasă Profile cu cleme Pentru formarea exactă și protecția marginilor fațadelor. Pentru formarea de margini precise și stabile din tencuială, cu scurgere controlată a apei în zona de bază. Profil interior

fară plasă pentru ferestre Profile delimitare tencuieli Pentru formarea unei tranziții exacte între diferite straturi de tencuială și pentru finisarea straturilor Pentru realizarea de margini precise, aliniate și perpendiculare ale tencuielii. Profile de ferestre cu plasă Pentru realizarea de margini de tencuială precise, aliniate și perpendiculare la ferestre și uși. Profile de conectare pentru rulouri Pentru realizarea de finisaje precise, aliniate și perpendiculare ale tencuielii pentru șinele de ghidare ale rulourilor. Profile pentru zone soclu Pentru formarea unor margini de tencuială precise, stabile și optimizate din punct de vedere termic, cu un flux de apă direcționat în zona de bază. Profile pentru rosturi de dilatare Pentru formarea rosturilor de dilatare ale clădirilor pe suprafețe de perete plane și decalate în sistemele de fațadă. Profile cu picurător pentru muchii orizontale Pentru formarea de margini precise și stabile din tencuială,

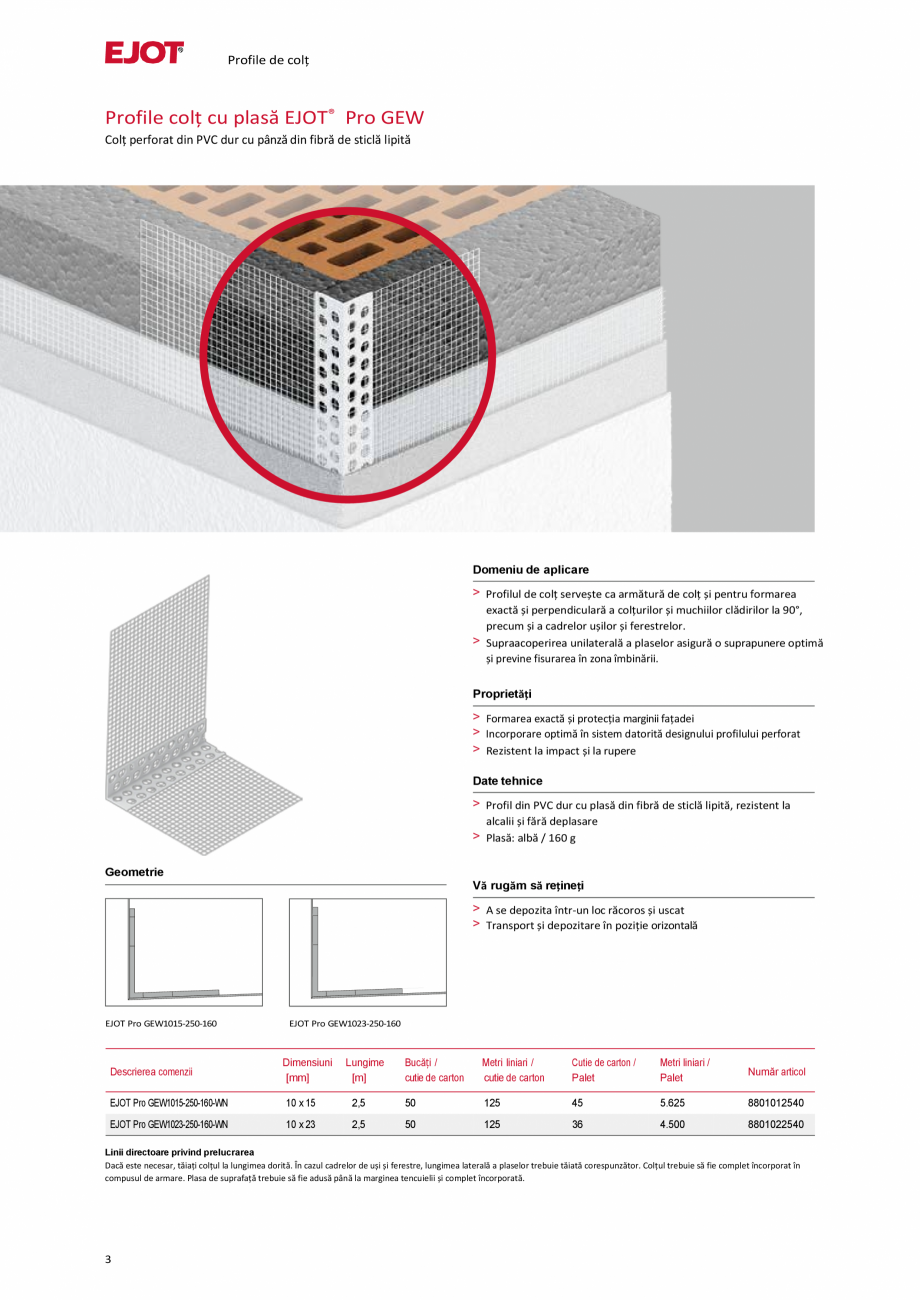

cu scurgere controlată a apei. Profile speciale Pentru crearea de finisaje precise și stabile ale tencuielii pentru o gamă largă de soluții speciale în zona fațadelor. 2 Profile de colț Profile colț cu plasă EJOT® Pro GEW Colț perforat din PVC dur cu pânză din fibră de sticlă lipită Domeniu de aplicare > Profilul de colț servește ca armătură de colț și pentru formarea exactă și perpendiculară a colțurilor și muchiilor clădirilor la 90°, precum și a cadrelor ușilor și ferestrelor. > Supraacoperirea unilaterală a plaselor asigură o suprapunere optimă și previne fisurarea în zona îmbinării. Proprietăți > Formarea exactă și protecția marginii fațadei > Incorporare optimă în sistem datorită designului profilului perforat > Rezistent la impact și la rupere Date tehnice > Profil din PVC dur cu plasă din fibră de sticlă lipită, rezistent la alcalii și fără deplasare > Plasă: albă / 160 g Geometrie Vă rugăm să rețineți >

A se depozita într-un loc răcoros și uscat > Transport și depozitare în poziție orizontală EJOT Pro GEW1015-250-160 Descrierea comenzii EJOT Pro GEW1023-250-160 Dimensiuni [mm] Lungime [m] Bucăți / cutie de carton Metri liniari / cutie de carton Cutie de carton / Palet Metri liniari / Palet Număr articol EJOT Pro GEW1015-250-160-WN 10 x 15 2,5 50 125 45 5.625 8801012540 EJOT Pro GEW1023-250-160-WN 10 x 23 2,5 50 125 36 4.500 8801022540 Linii directoare privind prelucrarea Dacă este necesar, tăiați colțul la lungimea dorită. În cazul cadrelor de uși și ferestre, lungimea laterală a plaselor trebuie tăiată corespunzător. Colțul trebuie să fie complet încorporat în compusul de armare. Plasa de suprafață trebuie să fie adusă până la marginea tencuielii și complet încorporată. 3 Profile pentru tocuri Profil pentru tocuri EJOT® Pro APP Profil din plastic autoadeziv cu bandă de etanșare din polietilenă și bandă de transf

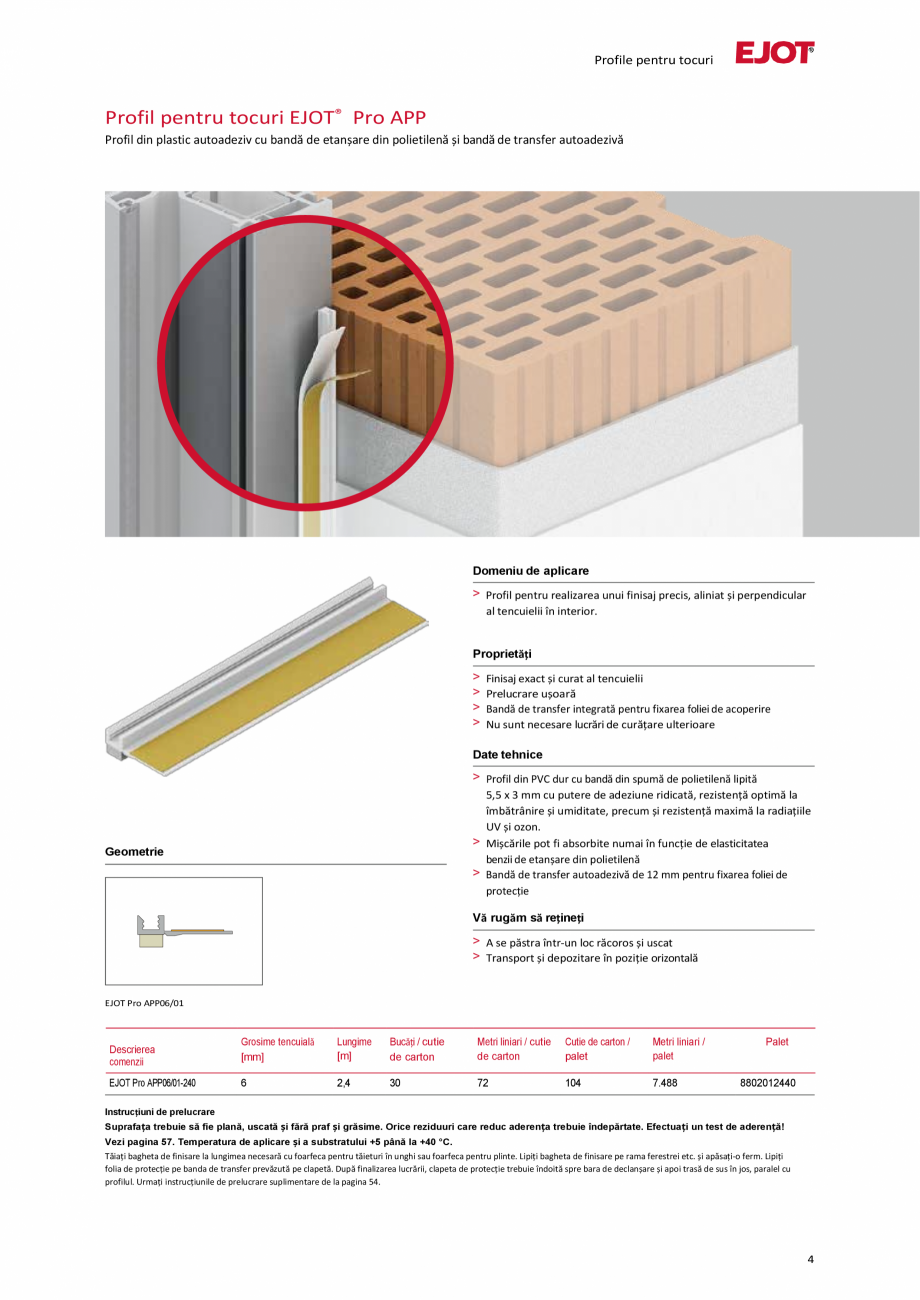

er autoadezivă Domeniu de aplicare > Profil pentru realizarea unui finisaj precis, aliniat și perpendicular al tencuielii în interior. Proprietăți > > > > Finisaj exact și curat al tencuielii Prelucrare ușoară Bandă de transfer integrată pentru fixarea foliei de acoperire Nu sunt necesare lucrări de curățare ulterioare Date tehnice > Profil din PVC dur cu bandă din spumă de polietilenă lipită 5,5 x 3 mm cu putere de adeziune ridicată, rezistență optimă la îmbătrânire și umiditate, precum și rezistență maximă la radiațiile UV și ozon. > Mișcările pot fi absorbite numai în funcție de elasticitatea benzii de etanșare din polietilenă > Bandă de transfer autoadezivă de 12 mm pentru fixarea foliei de protecție Geometrie Vă rugăm să rețineți > A se păstra într-un loc răcoros și uscat > Transport și depozitare în poziție orizontală EJOT Pro APP06/01 Descrierea comenzii Grosime tencuială [mm] Lungime [m] Bucăți / cutie de ca

rton Metri liniari / cutie de carton Cutie de carton / palet Metri liniari / palet EJOT Pro APP06/01-240 6 2,4 30 72 104 7.488 Palet 8802012440 Instrucțiuni de prelucrare Suprafața trebuie să fie plană, uscată și fără praf și grăsime. Orice reziduuri care reduc aderența trebuie îndepărtate. Efectuați un test de aderență! Vezi pagina 57. Temperatura de aplicare și a substratului +5 până la +40 °C. Tăiați bagheta de finisare la lungimea necesară cu foarfeca pentru tăieturi în unghi sau foarfeca pentru plinte. Lipiți bagheta de finisare pe rama ferestrei etc. și apăsați-o ferm. Lipiți folia de protecție pe banda de transfer prevăzută pe clapetă. După finalizarea lucrării, clapeta de protecție trebuie îndoită spre bara de declanșare și apoi trasă de sus în jos, paralel cu profilul. Urmați instrucțiunile de prelucrare suplimentare de la pagina 54. 4 Profile conexiune fereastra cu plasă Profil conexiune fereastra cu plasă EJOT®

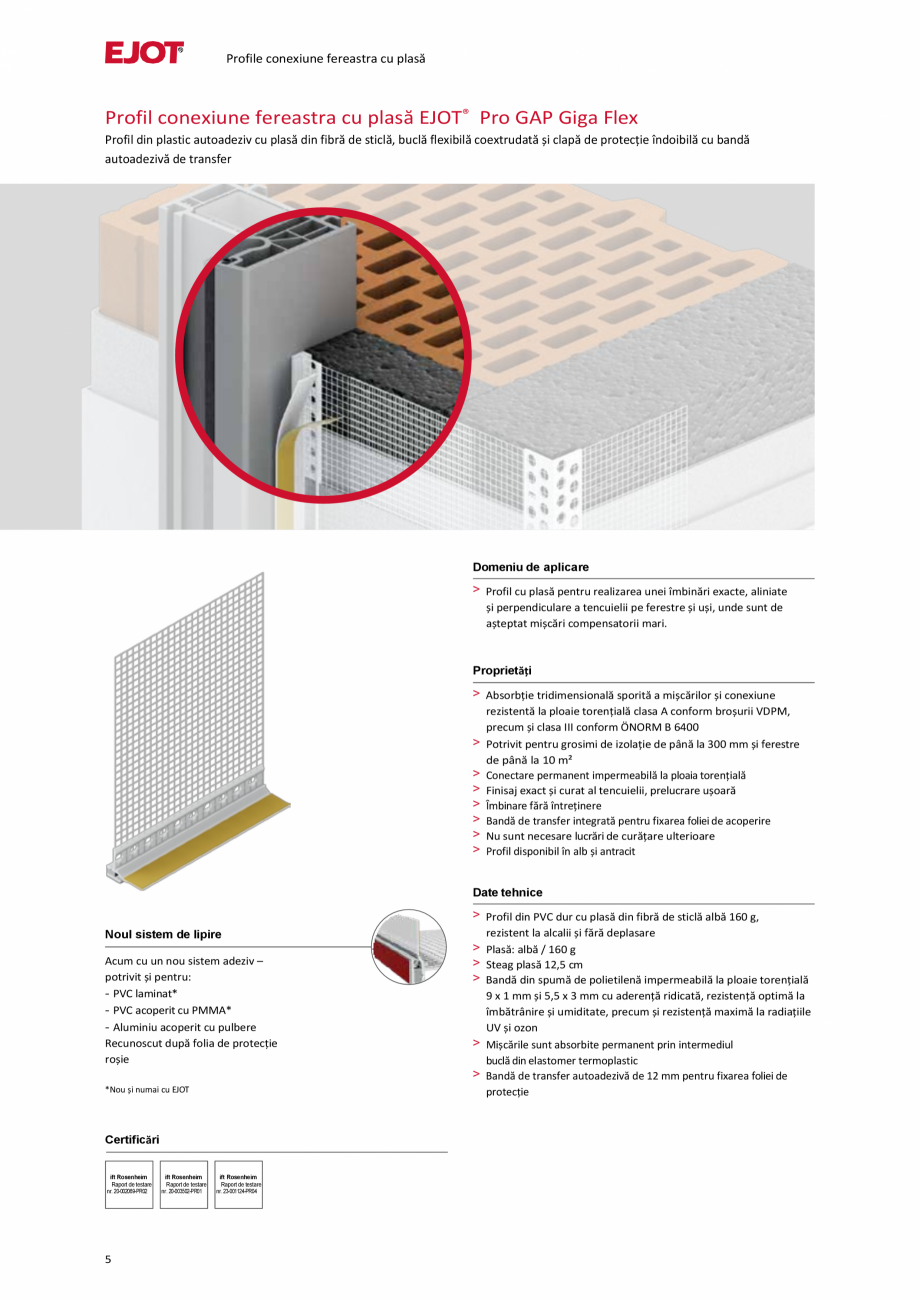

Pro GAP Giga Flex Profil din plastic autoadeziv cu plasă din fibră de sticlă, buclă flexibilă coextrudată și clapă de protecție îndoibilă cu bandă autoadezivă de transfer Domeniu de aplicare > Profil cu plasă pentru realizarea unei îmbinări exacte, aliniate și perpendiculare a tencuielii pe ferestre și uși, unde sunt de așteptat mișcări compensatorii mari. Proprietăți > Absorbție tridimensională sporită a mișcărilor și conexiune > > > > > > > rezistentă la ploaie torențială clasa A conform broșurii VDPM, precum și clasa III conform ÖNORM B 6400 Potrivit pentru grosimi de izolație de până la 300 mm și ferestre de până la 10 m² Conectare permanent impermeabilă la ploaia torențială Finisaj exact și curat al tencuielii, prelucrare ușoară Îmbinare fără întreținere Bandă de transfer integrată pentru fixarea foliei de acoperire Nu sunt necesare lucrări de curățare ulterioare Profil disponibil în alb și antracit Date tehnice

> Profil din PVC dur cu plasă din fibră de sticlă albă 160 g, Noul sistem de lipire Acum cu un nou sistem adeziv – potrivit și pentru: - PVC laminat* - PVC acoperit cu PMMA* - Aluminiu acoperit cu pulbere Recunoscut după folia de protecție roșie *Nou și numai cu EJOT Certificări ift Rosenheim Raport de testare nr. 20-002069-PR02 5 ift Rosenheim Raport de testare nr. 20-003502-PR01 ift Rosenheim Raport de testare nr. 23-001124-PR04 rezistent la alcalii și fără deplasare > Plasă: albă / 160 g > Steag plasă 12,5 cm > Bandă din spumă de polietilenă impermeabilă la ploaie torențială 9 x 1 mm și 5,5 x 3 mm cu aderență ridicată, rezistență optimă la îmbătrânire și umiditate, precum și rezistență maximă la radiațiile UV și ozon > Mișcările sunt absorbite permanent prin intermediul buclă din elastomer termoplastic > Bandă de transfer autoadezivă de 12 mm pentru fixarea foliei de protecție Profile conexiune fereastră cu plasă Principiul

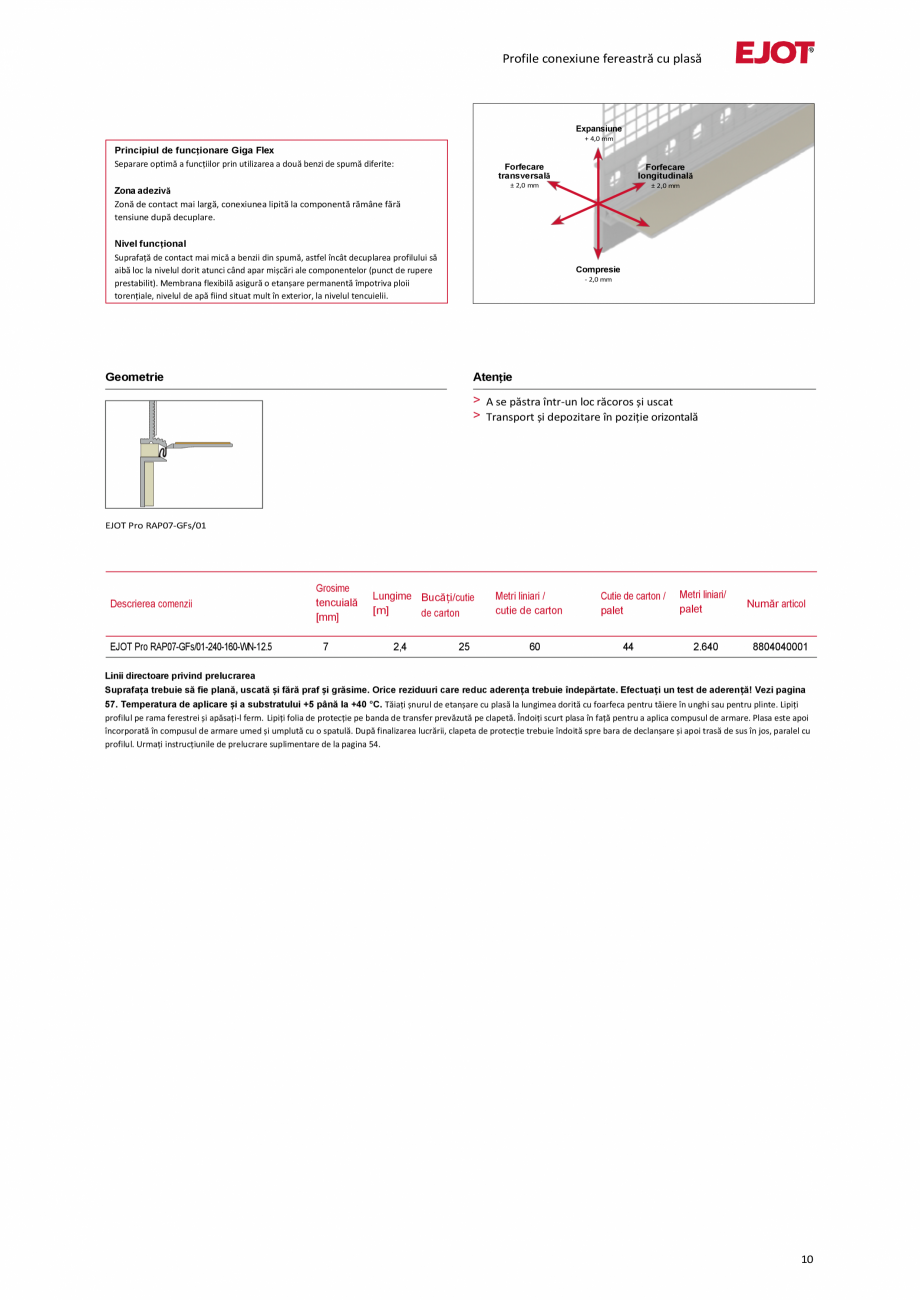

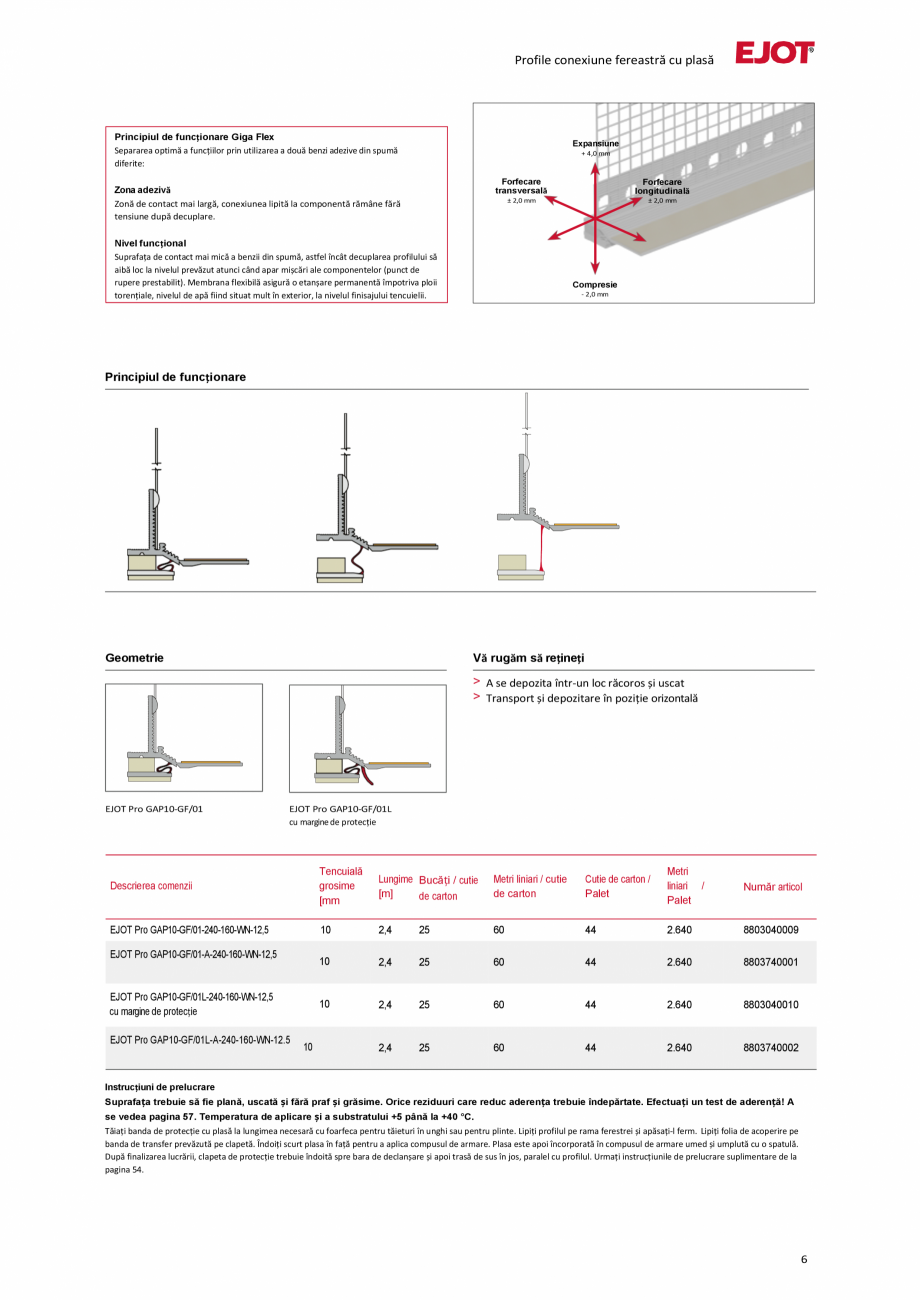

de funcționare Giga Flex Separarea optimă a funcțiilor prin utilizarea a două benzi adezive din spumă diferite: Expansiune + 4,0 mm Zona adezivă Zonă de contact mai largă, conexiunea lipită la componentă rămâne fără tensiune după decuplare. Forfecare transversală Forfecare longitudinală ± 2,0 mm ± 2,0 mm Nivel funcțional Suprafața de contact mai mică a benzii din spumă, astfel încât decuplarea profilului să aibă loc la nivelul prevăzut atunci când apar mișcări ale componentelor (punct de rupere prestabilit). Membrana flexibilă asigură o etanșare permanentă împotriva ploii torențiale, nivelul de apă fiind situat mult în exterior, la nivelul finisajului tencuielii. Compresie - 2,0 mm Principiul de funcționare Geometrie Vă rugăm să rețineți > A se depozita într-un loc răcoros și uscat > Transport și depozitare în poziție orizontală EJOT Pro GAP10-GF/01 EJOT Pro GAP10-GF/01L cu margine de protecție Descrierea comenzii Ten

cuială grosime [mm Lungime Bucăți / cutie [m] de carton Metri liniari / cutie de carton Cutie de carton / Palet Metri liniari / Palet Număr articol EJOT Pro GAP10-GF/01-240-160-WN-12,5 10 2,4 25 60 44 2.640 8803040009 EJOT Pro GAP10-GF/01-A-240-160-WN-12,5 RAL 7016 10 2,4 25 60 44 2.640 8803740001 EJOT Pro GAP10-GF/01L-240-160-WN-12,5 cu margine de protecție 10 2,4 25 60 44 2.640 8803040010 2,4 25 60 44 2.640 8803740002 EJOT Pro GAP10-GF/01L-A-240-160-WN-12.5 RAL 7016 cu margine de protecție 10 Instrucțiuni de prelucrare Suprafața trebuie să fie plană, uscată și fără praf și grăsime. Orice reziduuri care reduc aderența trebuie îndepărtate. Efectuați un test de aderență! A se vedea pagina 57. Temperatura de aplicare și a substratului +5 până la +40 °C. Tăiați banda de protecție cu plasă la lungimea necesară cu foarfeca pentru tăieturi în unghi sau pentru plinte. Lipiți profilul pe rama ferestrei și apăsați-l ferm

. Lipiți folia de acoperire pe banda de transfer prevăzută pe clapetă. Îndoiți scurt plasa în față pentru a aplica compusul de armare. Plasa este apoi încorporată în compusul de armare umed și umplută cu o spatulă. După finalizarea lucrării, clapeta de protecție trebuie îndoită spre bara de declanșare și apoi trasă de sus în jos, paralel cu profilul. Urmați instrucțiunile de prelucrare suplimentare de la pagina 54. 6 Profile conexiune fereastră cu plasă Profil conexiune fereastra cu plasă EJOT® Pro GAP Giga Flex slim Profil din plastic autoadeziv cu plasă din fibră de sticlă, buclă flexibilă coextrudată și clapă de protecție îndoibilă cu bandă autoadezivă de transfer Domeniu de aplicare > Pentru o îmbinare exactă, aliniată și perpendiculară a tencuielii pe ferestre și uși, unde sunt de așteptat mișcări compensatorii mari. Caracteristici > Absorbție tridimensională sporită a mișcărilor și conexiune > > > > > > > > > > >

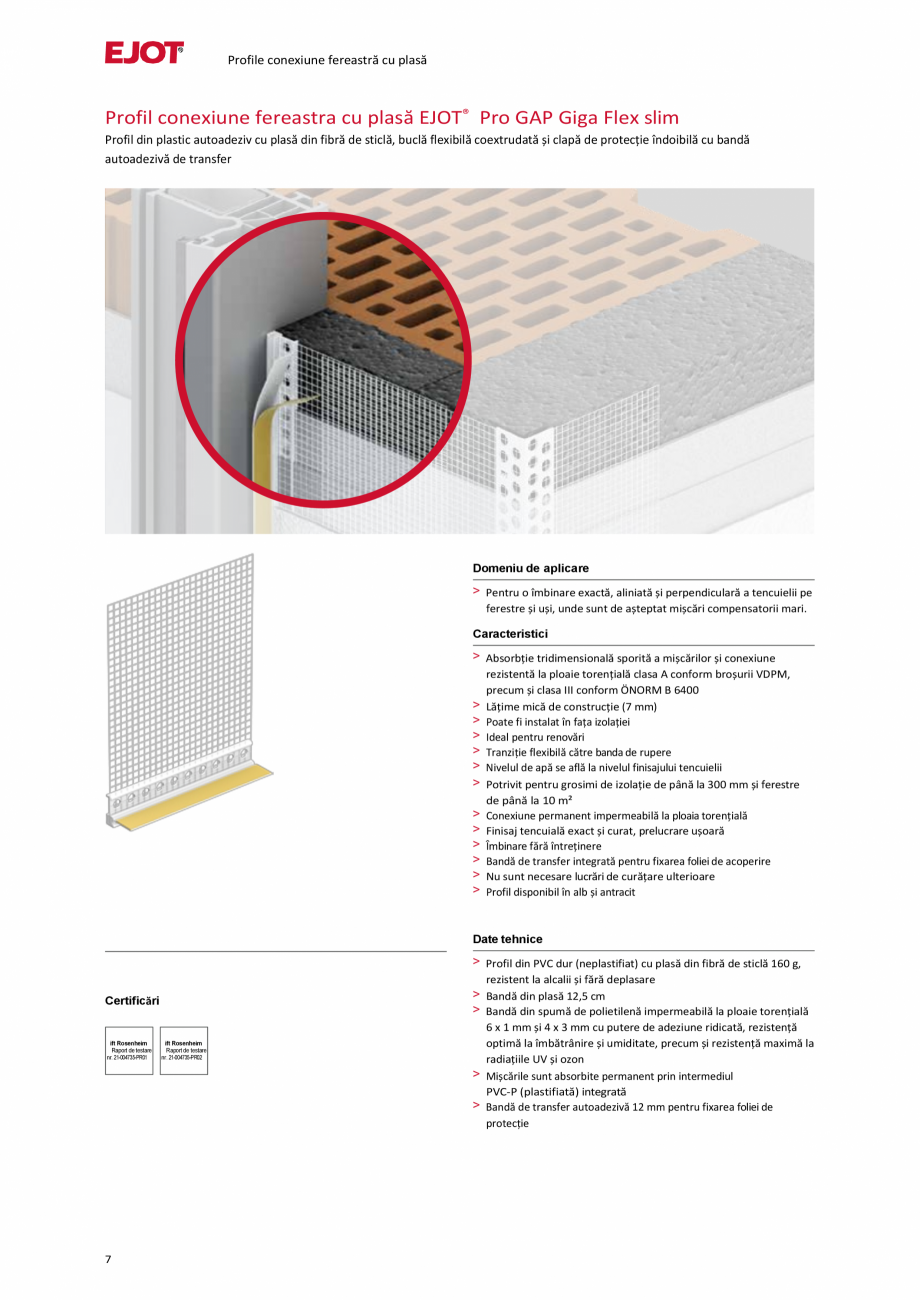

> rezistentă la ploaie torențială clasa A conform broșurii VDPM, precum și clasa III conform ÖNORM B 6400 Lățime mică de construcție (7 mm) Poate fi instalat în fața izolației Ideal pentru renovări Tranziție flexibilă către banda de rupere Nivelul de apă se află la nivelul finisajului tencuielii Potrivit pentru grosimi de izolație de până la 300 mm și ferestre de până la 10 m² Conexiune permanent impermeabilă la ploaia torențială Finisaj tencuială exact și curat, prelucrare ușoară Îmbinare fără întreținere Bandă de transfer integrată pentru fixarea foliei de acoperire Nu sunt necesare lucrări de curățare ulterioare Profil disponibil în alb și antracit Date tehnice > Profil din PVC dur (neplastifiat) cu plasă din fibră de sticlă 160 g, rezistent la alcalii și fără deplasare > Bandă din plasă 12,5 cm > Bandă din spumă de polietilenă impermeabilă la ploaie torențială Certificări ift Rosenheim Raport de testare nr. 21-004735

-PR01 7 ift Rosenheim Raport de testare nr. 21-004735-PR02 6 x 1 mm și 4 x 3 mm cu putere de adeziune ridicată, rezistență optimă la îmbătrânire și umiditate, precum și rezistență maximă la radiațiile UV și ozon > Mișcările sunt absorbite permanent prin intermediul PVC-P (plastifiată) integrată > Bandă de transfer autoadezivă 12 mm pentru fixarea foliei de protecție Profile conexiune fereastră cu plasă Principiul de funcționare Giga Flex Separare optimă a funcțiilor prin utilizarea a două benzi din spumă diferite: Zona adezivă Zonă de contact mai largă, conexiunea lipită la componentă rămâne fără tensiune după decuplare. Nivel funcțional Suprafață de contact mai mică a benzii din spumă, astfel încât decuplarea profilului să aibă loc la nivelul dorit atunci când apar mișcări ale componentelor (punct de rupere prestabilit). Membrana flexibilă asigură o etanșare permanentă împotriva ploii torențiale, nivelul de apă fiind situ

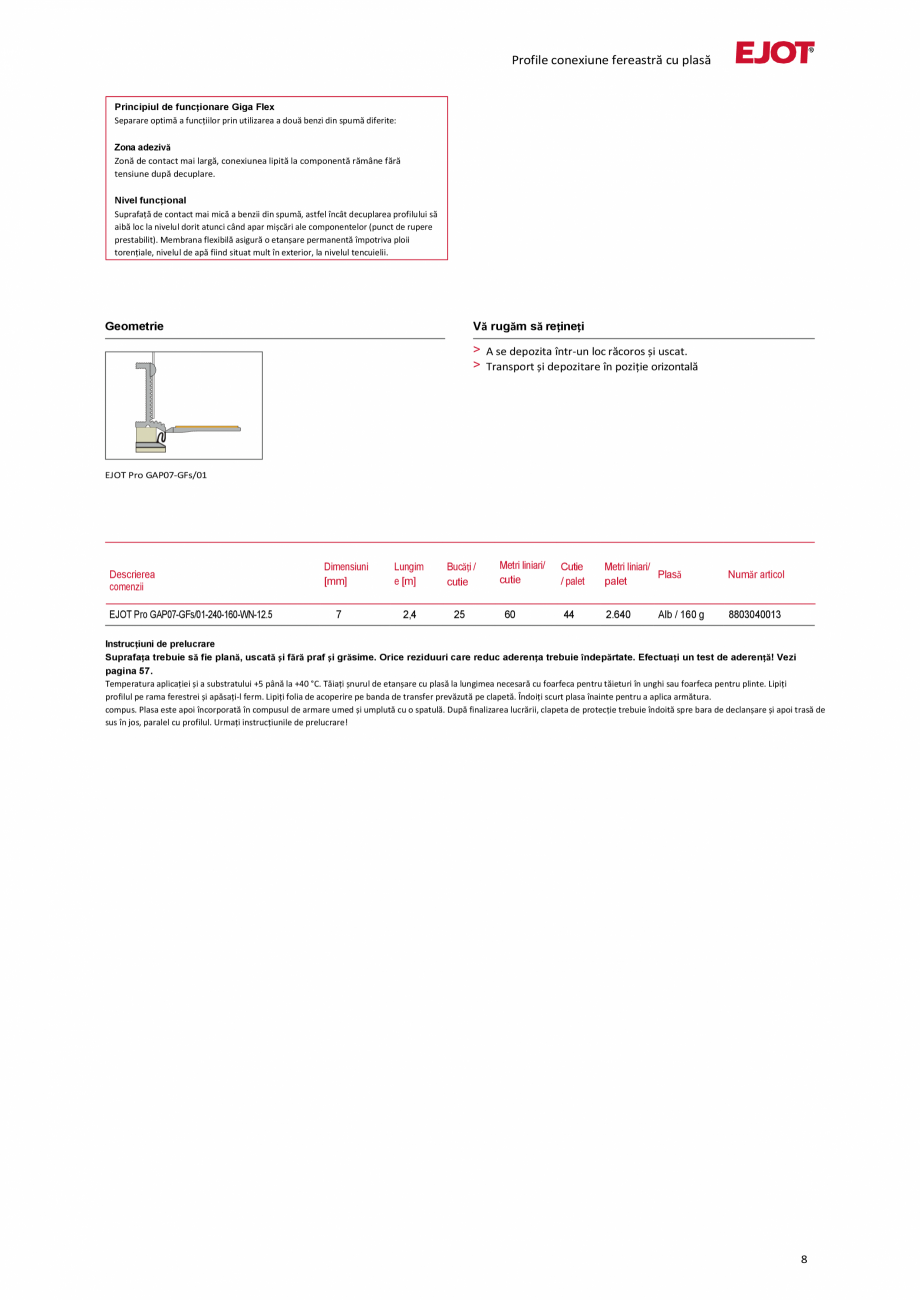

at mult în exterior, la nivelul tencuielii. Geometrie Vă rugăm să rețineți > A se depozita într-un loc răcoros și uscat. > Transport și depozitare în poziție orizontală EJOT Pro GAP07-GFs/01 Descrierea comenzii EJOT Pro GAP07-GFs/01-240-160-WN-12.5 Dimensiuni [mm] 7 Lungim e [m] Bucăți / cutie 2,4 25 Metri liniari/ cutie 60 Cutie / palet Metri liniari/ Plasă palet Număr articol 44 2.640 8803040013 Alb / 160 g Instrucțiuni de prelucrare Suprafața trebuie să fie plană, uscată și fără praf și grăsime. Orice reziduuri care reduc aderența trebuie îndepărtate. Efectuați un test de aderență! Vezi pagina 57. Temperatura aplicației și a substratului +5 până la +40 °C. Tăiați șnurul de etanșare cu plasă la lungimea necesară cu foarfeca pentru tăieturi în unghi sau foarfeca pentru plinte. Lipiți profilul pe rama ferestrei și apăsați-l ferm. Lipiți folia de acoperire pe banda de transfer prevăzută pe clapetă. Îndoiți scurt

plasa înainte pentru a aplica armătura. compus. Plasa este apoi încorporată în compusul de armare umed și umplută cu o spatulă. După finalizarea lucrării, clapeta de protecție trebuie îndoită spre bara de declanșare și apoi trasă de sus în jos, paralel cu profilul. Urmați instrucțiunile de prelucrare! 8 Profile conexiune fereastră cu plasă Profil de conectare pentru rulouri EJOT® Pro RAP Giga Flex slim Profil din plastic autoadeziv cu plasă din fibră de sticlă, buclă flexibilă coextrudată și clapetă de protecție îndoibilă cu bandă de transfer autoadezivă. Separare deliberată între lipirea adezivă pe cadru și nivelul funcțional în afara cadrului. Domeniu de aplicare > Profil de conectare pentru rulouri pentru realizarea unei conexiuni exacte, aliniate și perpendiculare a tencuielii pe șinele de ghidare ale rulourilor, în cazul în care sunt de așteptat mișcări compensatorii mari. Proprietăți > Absorbție tridimensională sporită a

mișcărilor și conexiune > > > > > > > > > rezistentă la ploaie torențială clasa A conform broșurii VDPM, precum și clasa III conform ÖNORM B 6400 Lățime mică de construcție (7 mm) Nivelul de retenție a apei se află la nivelul finisajului tencuielii Ușor de lucrat datorită barei de oprire Tranziție flexibilă la banda de rupere Potrivit pentru grosimi de izolație de până la 300 mm și dimensiuni ale ferestrelor de până la 10 m² Tencuială fină și curată, ușor de prelucrat Îmbinare fără întreținere Bandă de transfer integrată pentru fixarea foliei de acoperire Fără lucrări de curățare ulterioare Date tehnice > Profil din PVC dur cu plasă din fibră de sticlă albă 160 g, rezistentă la alcalii și fără deplasare > Steag de plasă 12,5 cm > Bandă din spumă de polietilenă foarte flexibilă, 10 x 2 mm și 4 x 3 mm cu putere de adeziune ridicată, rezistență optimă la îmbătrânire și umiditate, precum și rezistență maximă la radi

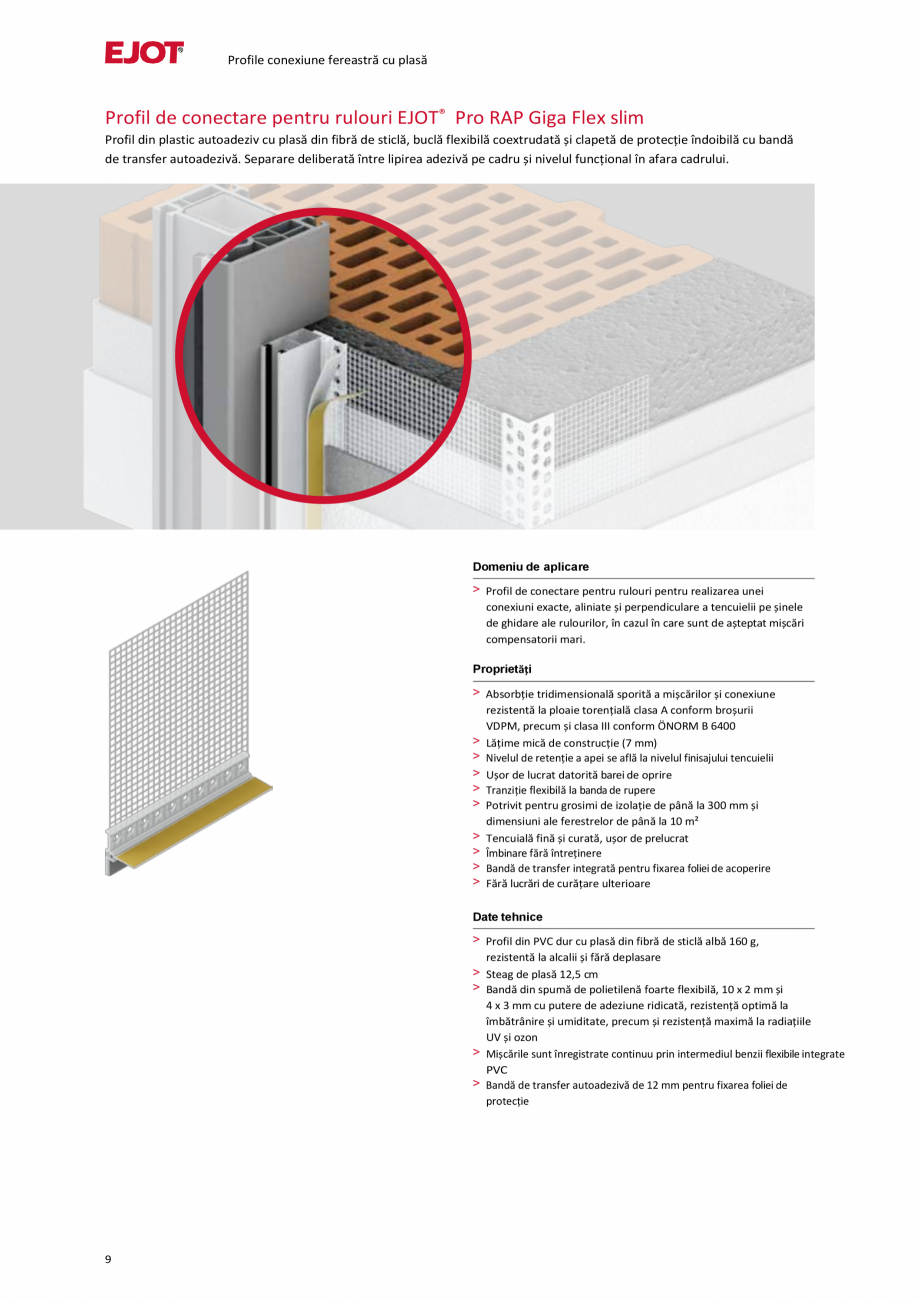

ațiile UV și ozon > Mișcările sunt înregistrate continuu prin intermediul benzii flexibile integrate PVC > Bandă de transfer autoadezivă de 12 mm pentru fixarea foliei de protecție 9 Profile conexiune fereastră cu plasă Expansiune + 4,0 mm Principiul de funcționare Giga Flex Separare optimă a funcțiilor prin utilizarea a două benzi de spumă diferite: Zona adezivă Zonă de contact mai largă, conexiunea lipită la componentă rămâne fără tensiune după decuplare. Forfecare transversală Forfecare longitudinală ± 2,0 mm ± 2,0 mm Nivel funcțional Suprafață de contact mai mică a benzii din spumă, astfel încât decuplarea profilului să aibă loc la nivelul dorit atunci când apar mișcări ale componentelor (punct de rupere prestabilit). Membrana flexibilă asigură o etanșare permanentă împotriva ploii torențiale, nivelul de apă fiind situat mult în exterior, la nivelul tencuielii. Compresie - 2,0 mm Geometrie Atenție > A se păstra într-

un loc răcoros și uscat > Transport și depozitare în poziție orizontală EJOT Pro RAP07-GFs/01 Descrierea comenzii EJOT Pro RAP07-GFs/01-240-160-WN-12.5 Grosime tencuială [mm] 7 Lungime Bucăți/cutie [m] de carton 2,4 25 Metri liniari / cutie de carton 60 Cutie de carton / palet 44 Metri liniari/ palet 2.640 Număr articol 8804040001 Linii directoare privind prelucrarea Suprafața trebuie să fie plană, uscată și fără praf și grăsime. Orice reziduuri care reduc aderența trebuie îndepărtate. Efectuați un test de aderență! Vezi pagina 57. Temperatura de aplicare și a substratului +5 până la +40 °C. Tăiați șnurul de etanșare cu plasă la lungimea dorită cu foarfeca pentru tăiere în unghi sau pentru plinte. Lipiți profilul pe rama ferestrei și apăsați-l ferm. Lipiți folia de protecție pe banda de transfer prevăzută pe clapetă. Îndoiți scurt plasa în față pentru a aplica compusul de armare. Plasa este apoi încorporată în compusul d

e armare umed și umplută cu o spatulă. După finalizarea lucrării, clapeta de protecție trebuie îndoită spre bara de declanșare și apoi trasă de sus în jos, paralel cu profilul. Urmați instrucțiunile de prelucrare suplimentare de la pagina 54. 10 Profile conexiune fereastră cu plasă Profil conexiune fereastră cu plasă EJOT® Pro GAP Profil din plastic autoadeziv cu plasă din fibră de sticlă, bandă de etanșare din polietilenă și clapă de protecție flexibilă cu bandă de transfer autoadezivă Domeniu de aplicare > Profil cu plasă pentru realizarea unui finisaj precis, aliniat și perpendicular al tencuielii pe ferestre și uși. Proprietăți > > > > > Conectare impermeabilă la ploaia torențială Finisaj exact și curat al tencuielii Prelucrare ușoară Bandă de transfer integrată pentru fixarea foliei de protecție Nu sunt necesare lucrări de curățare ulterioare Date tehnice > Profil din PVC dur cu plasă din fibră de sticlă albă 160 g, r

ezistentă la alcalii și care nu se deplasează > Dimensiune ochiuri: 12,5 cm > Bandă din spumă de polietilenă impermeabilă la ploaie torențială 8 x 3 mm cu aderență ridicată, rezistență optimă la îmbătrânire și umiditate, precum și rezistență maximă la radiațiile UV și ozon > Mișcările pot fi absorbite numai în funcție de elasticitatea a benzii de etanșare din polietilenă > Bandă de transfer de 12 mm pentru fixarea foliei de protecție 11 Profile conexiune fereastră cu plasă Geometrie Vă rugăm să rețineți > A se depozita într-un loc răcoros și uscat > Transport și depozitare în poziție orizontală EJOT Pro GAP06/01 Descrierea comenzii EJOT Pro GAP09/01 Grosime tencuială Lungime Bucăți / cutie de carton Metri liniari / cutie de carton Cutie de carton / palet Metri liniari / palet Număr articol [mm] [m] EJOT Pro GAP06/01-240-160-WN 6 30 72 44 3.168 3.168 8803022440 EJOT Pro GAP09/01-240-160-WN 9 30 72 44 3.1

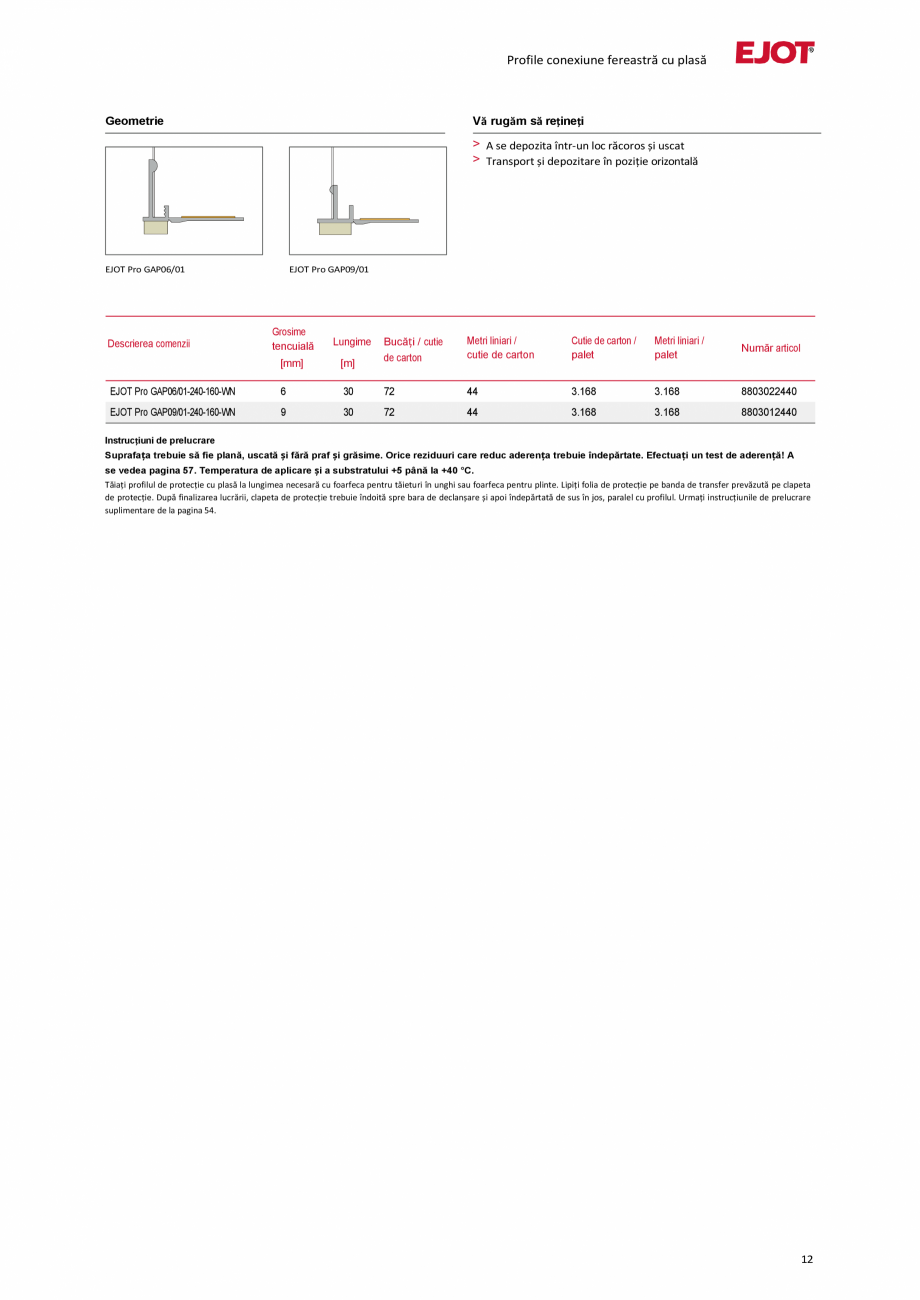

68 3.168 8803012440 Instrucțiuni de prelucrare Suprafața trebuie să fie plană, uscată și fără praf și grăsime. Orice reziduuri care reduc aderența trebuie îndepărtate. Efectuați un test de aderență! A se vedea pagina 57. Temperatura de aplicare și a substratului +5 până la +40 °C. Tăiați profilul de protecție cu plasă la lungimea necesară cu foarfeca pentru tăieturi în unghi sau foarfeca pentru plinte. Lipiți folia de protecție pe banda de transfer prevăzută pe clapeta de protecție. După finalizarea lucrării, clapeta de protecție trebuie îndoită spre bara de declanșare și apoi îndepărtată de sus în jos, paralel cu profilul. Urmați instrucțiunile de prelucrare suplimentare de la pagina 54. 12 Profile cu picurător pentru muchii orizontale Profil cu picurător pentru muchii orizontale EJOT® Pro TKP Profil cu picurător cu plasă din fibră de sticlă și conector plug-in Domeniu de aplicare > Profil de colț cu picurător, conector p

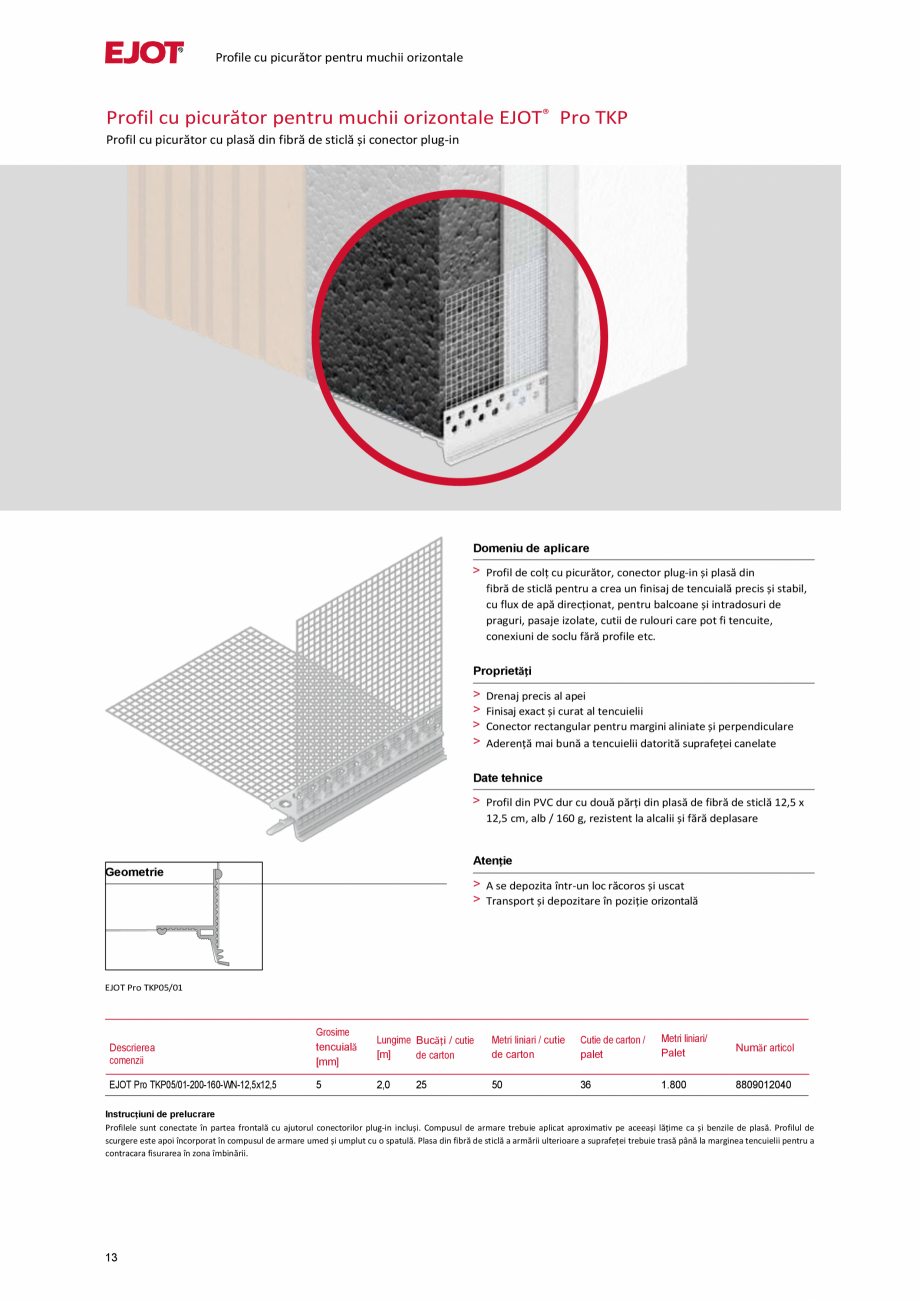

lug-in și plasă din fibră de sticlă pentru a crea un finisaj de tencuială precis și stabil, cu flux de apă direcționat, pentru balcoane și intradosuri de praguri, pasaje izolate, cutii de rulouri care pot fi tencuite, conexiuni de soclu fără profile etc. Proprietăți > > > > Drenaj precis al apei Finisaj exact și curat al tencuielii Conector rectangular pentru margini aliniate și perpendiculare Aderență mai bună a tencuielii datorită suprafeței canelate Date tehnice > Profil din PVC dur cu două părți din plasă de fibră de sticlă 12,5 x 12,5 cm, alb / 160 g, rezistent la alcalii și fără deplasare Atenție Geometrie > A se depozita într-un loc răcoros și uscat > Transport și depozitare în poziție orizontală EJOT Pro TKP05/01 Descrierea comenzii Grosime tencuială [mm] Lungime Bucăți / cutie [m] de carton Metri liniari / cutie de carton Cutie de carton / palet Metri liniari/ Palet Număr articol EJOT Pro TKP05/01-200-160-WN-12,5x12,5 5

2,0 50 36 1.800 8809012040 25 Instrucțiuni de prelucrare Profilele sunt conectate în partea frontală cu ajutorul conectorilor plug-in incluși. Compusul de armare trebuie aplicat aproximativ pe aceeași lățime ca și benzile de plasă. Profilul de scurgere este apoi încorporat în compusul de armare umed și umplut cu o spatulă. Plasa din fibră de sticlă a armării ulterioare a suprafeței trebuie trasă până la marginea tencuielii pentru a contracara fisurarea în zona îmbinării. 13 Profile cu cleme Profil cu clemă EJOT® Pro ASP Profil din plastic cu plasă din fibră de sticlă pentru fixarea pe șinele de soclu, aplicabil universal Domeniu de aplicare > Pentru formarea unei margini precise și stabile a tencuielii, cu flux de apă direcționat în zona de bază. > Utilizarea profilului cu clemă previne contactul direct între aluminiu/metal și stratul de tencuială, iar mișcările care apar sunt parțial compensate. Proprietăți > Drenaj precis al

apei > Finisaj precis și curat al tencuielii > Aderență mai bună a tencuielii datorită suprafeței canelate Date tehnice > Profil din PVC dur cu plasă din fibră de sticlă 160 g rezistentă la alcalii și care nu se deplasează > Lățime plasă 12,5 cm Vă rugăm să rețineți Geometrie > A se păstra într-un loc răcoros și uscat > Transport și depozitare în poziție orizontală EJOT Pro ASP06/01 Descrierea comenzii Grosime tencuială [mm] Lungime [m] Bucăți / cutie de carton Metri liniari / cutie de carton Cutie de carton / palet Metri liniari / Palet Articol număr EJOT Pro ASP06/01-200-160-WN-12,5 6 2,0 25 50 48 2.400 8805012040 Instrucțiuni de prelucrare Dacă este necesar, tăiați profilul la lungimea dorită cu foarfece pentru plinte. Poziționați profilul cu clemă la o distanță de cel puțin 10 cm de zona de îmbinare a șinei de bază. Îndoiți ușor plasa în față pentru a aplica compusul de armare. Plasa din fibră de sticlă a a

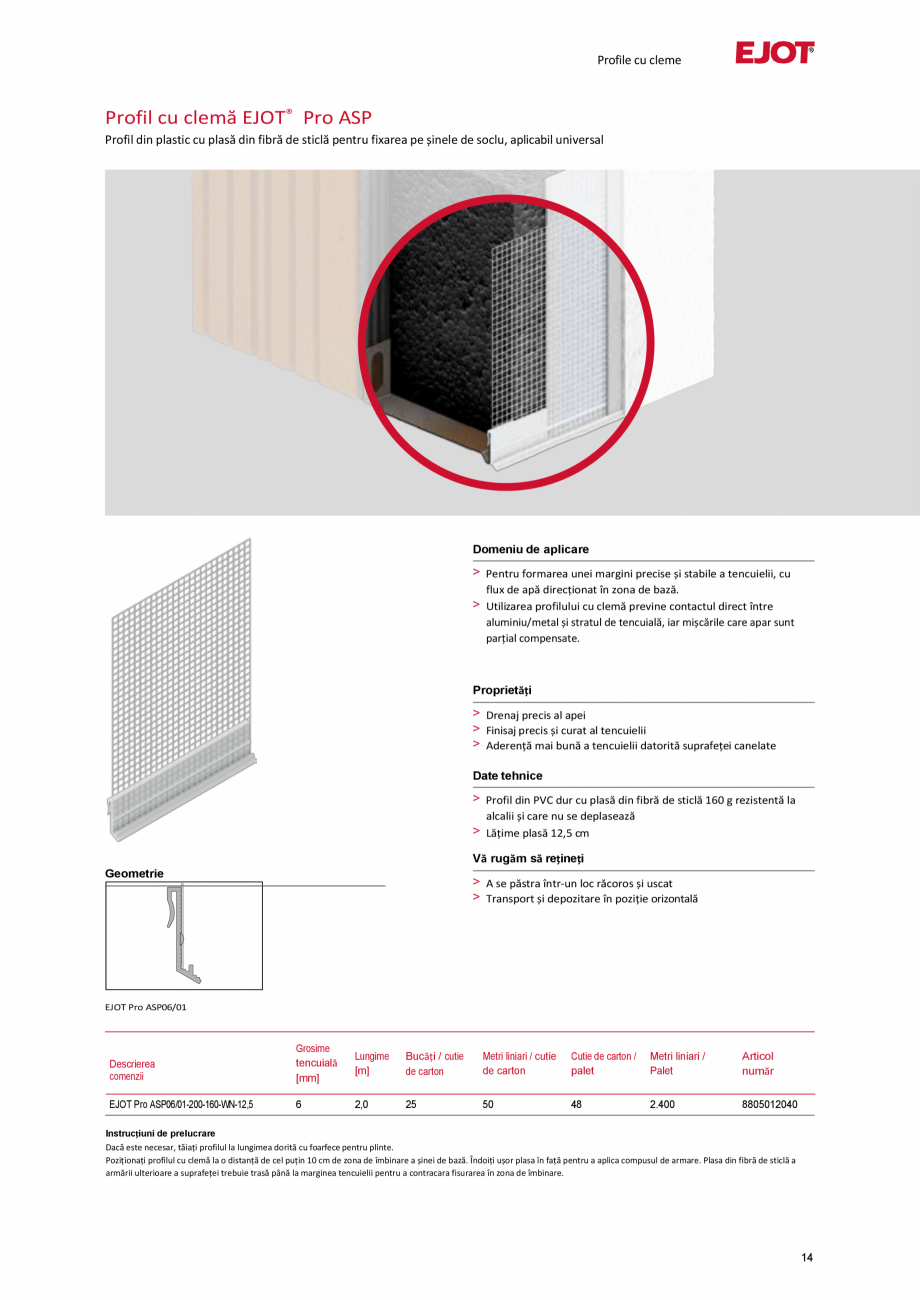

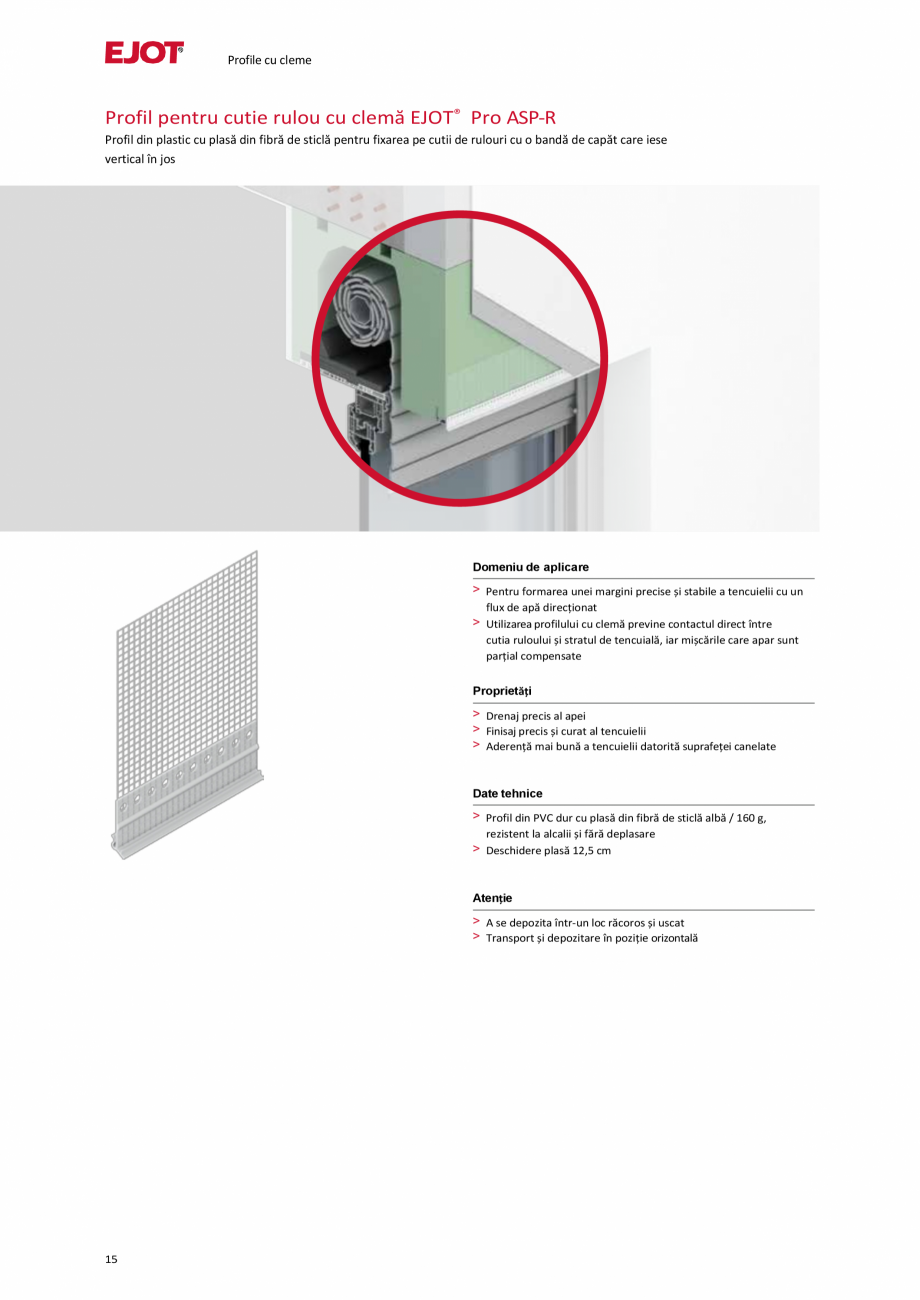

rmării ulterioare a suprafeței trebuie trasă până la marginea tencuielii pentru a contracara fisurarea în zona de îmbinare. 14 Profile cu cleme Profil pentru cutie rulou cu clemă EJOT® Pro ASP-R Profil din plastic cu plasă din fibră de sticlă pentru fixarea pe cutii de rulouri cu o bandă de capăt care iese vertical în jos Domeniu de aplicare > Pentru formarea unei margini precise și stabile a tencuielii cu un flux de apă direcționat > Utilizarea profilului cu clemă previne contactul direct între cutia ruloului și stratul de tencuială, iar mișcările care apar sunt parțial compensate Proprietăți > Drenaj precis al apei > Finisaj precis și curat al tencuielii > Aderență mai bună a tencuielii datorită suprafeței canelate Date tehnice > Profil din PVC dur cu plasă din fibră de sticlă albă / 160 g, rezistent la alcalii și fără deplasare > Deschidere plasă 12,5 cm Atenție > A se depozita într-un loc răcoros și uscat > Transport și dep

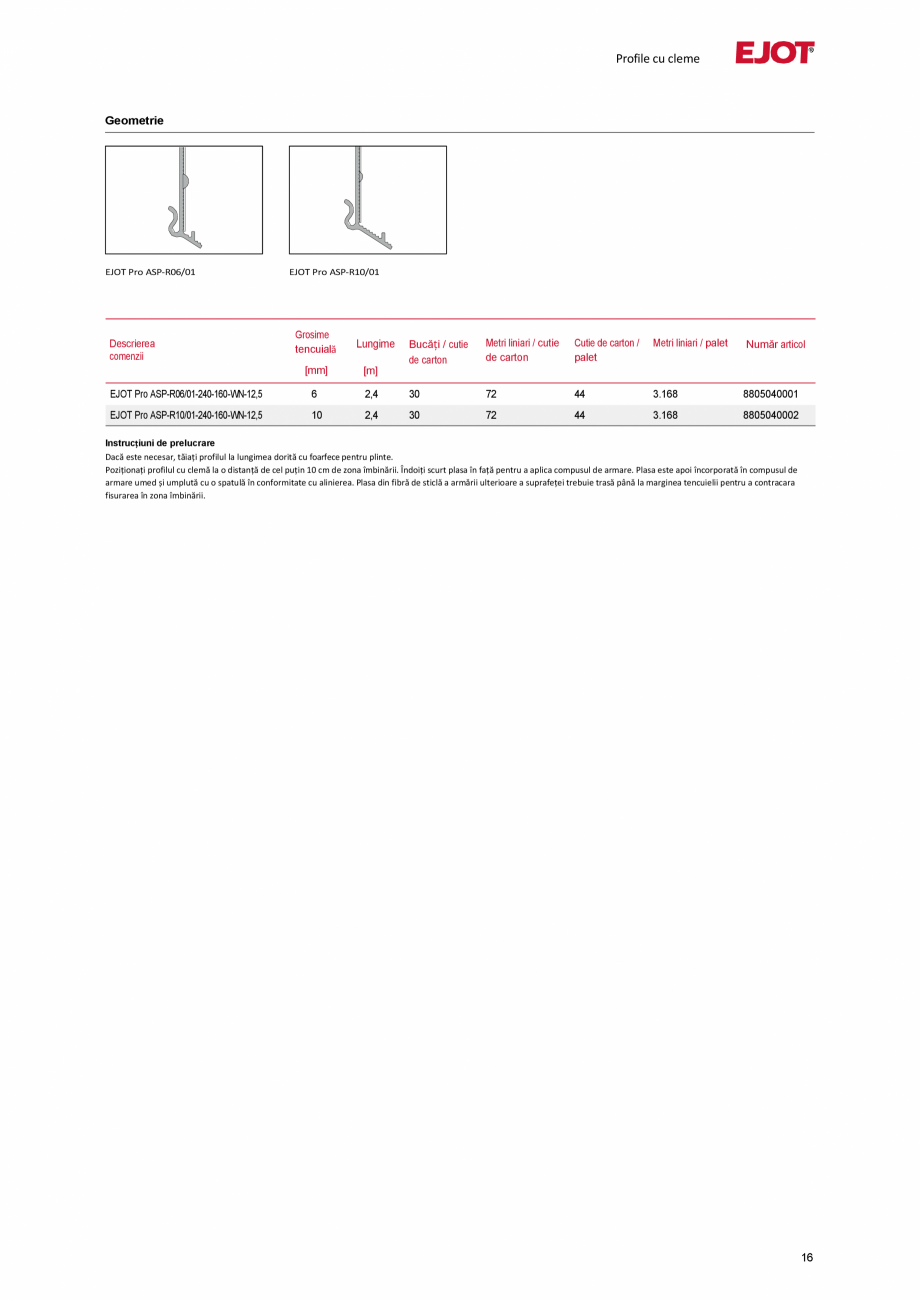

ozitare în poziție orizontală 15 Profile cu cleme Geometrie EJOT Pro ASP-R06/01 Descrierea comenzii EJOT Pro ASP-R10/01 Grosime tencuială Lungime Bucăți / cutie de carton Metri liniari / cutie de carton Cutie de carton / palet Metri liniari / palet Număr articol [mm] [m] EJOT Pro ASP-R06/01-240-160-WN-12,5 6 2,4 30 72 44 3.168 8805040001 EJOT Pro ASP-R10/01-240-160-WN-12,5 10 2,4 30 72 44 3.168 8805040002 Instrucțiuni de prelucrare Dacă este necesar, tăiați profilul la lungimea dorită cu foarfece pentru plinte. Poziționați profilul cu clemă la o distanță de cel puțin 10 cm de zona îmbinării. Îndoiți scurt plasa în față pentru a aplica compusul de armare. Plasa este apoi încorporată în compusul de armare umed și umplută cu o spatulă în conformitate cu alinierea. Plasa din fibră de sticlă a armării ulterioare a suprafeței trebuie trasă până la marginea tencuielii pentru a contracara fisurarea în zona îmbinării. 1

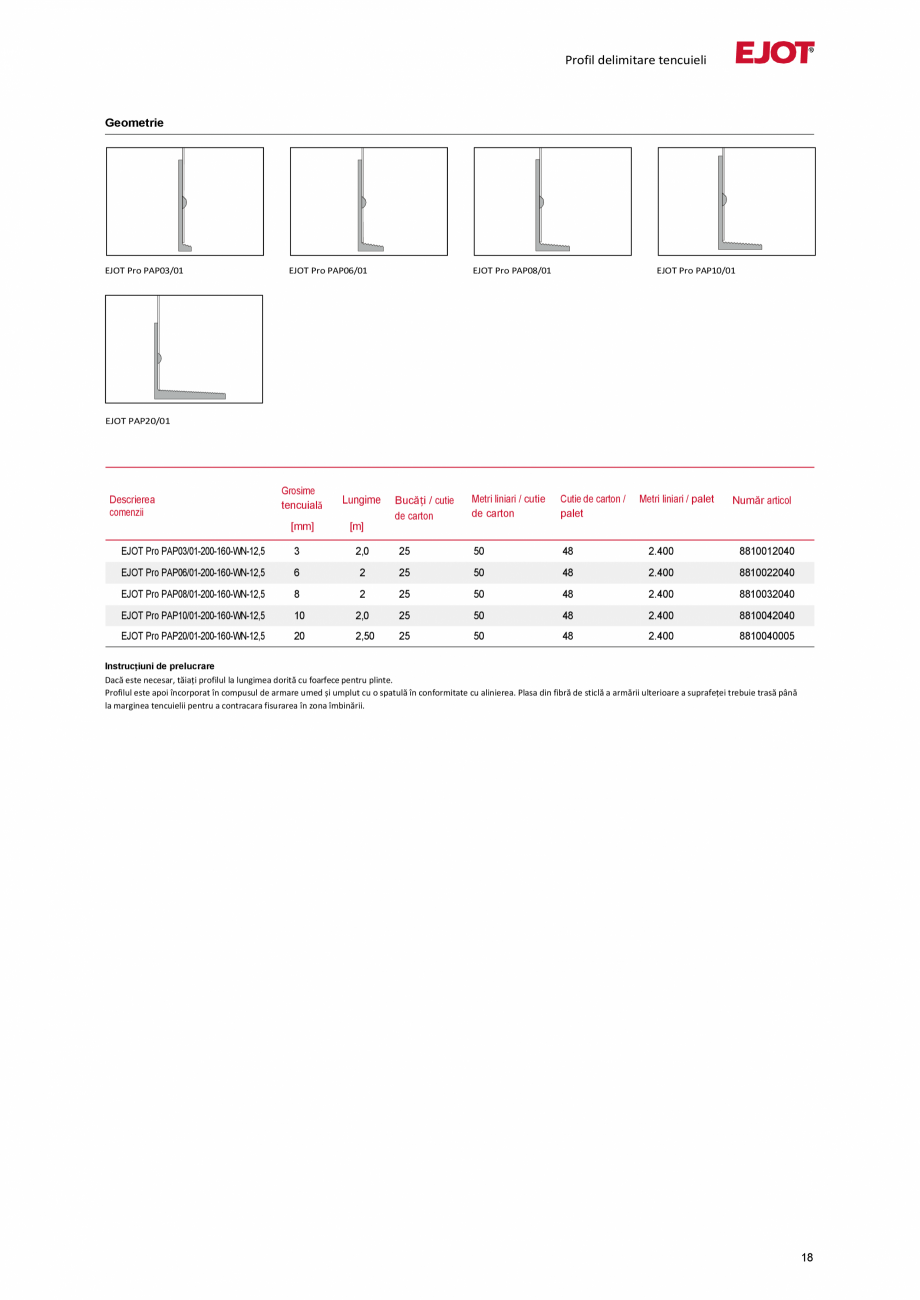

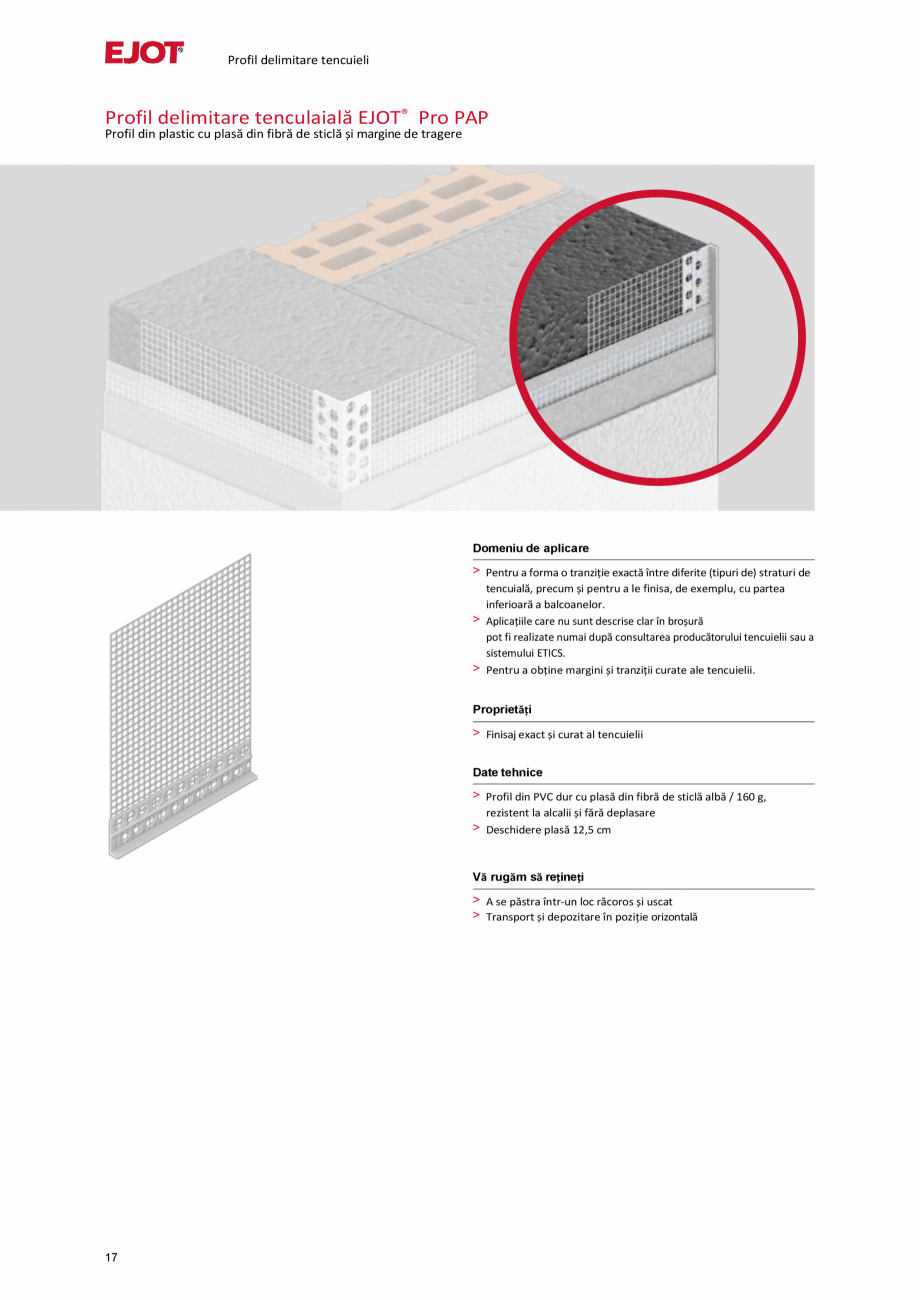

6 Profil delimitare tencuieli Profil delimitare tenculaială EJOT® Pro PAP Profil din plastic cu plasă din fibră de sticlă și margine de tragere Domeniu de aplicare > Pentru a forma o tranziție exactă între diferite (tipuri de) straturi de tencuială, precum și pentru a le finisa, de exemplu, cu partea inferioară a balcoanelor. > Aplicațiile care nu sunt descrise clar în broșură pot fi realizate numai după consultarea producătorului tencuielii sau a sistemului ETICS. > Pentru a obține margini și tranziții curate ale tencuielii. Proprietăți > Finisaj exact și curat al tencuielii Date tehnice > Profil din PVC dur cu plasă din fibră de sticlă albă / 160 g, rezistent la alcalii și fără deplasare > Deschidere plasă 12,5 cm Vă rugăm să rețineți > A se păstra într-un loc răcoros și uscat > Transport și depozitare în poziție orizontală 17 Profil delimitare tencuieli Geometrie EJOT Pro PAP03/01 EJOT Pro PAP06/01 EJOT Pro PAP08/01 EJOT

Pro PAP10/01 EJOT PAP20/01 Descrierea comenzii Grosime tencuială [mm] Lungime [m] Bucăți / cutie de carton Metri liniari / cutie de carton Cutie de carton / palet Metri liniari / palet Număr articol EJOT Pro PAP03/01-200-160-WN-12,5 3 2,0 25 50 48 2.400 8810012040 EJOT Pro PAP06/01-200-160-WN-12,5 6 2 25 50 48 2.400 8810022040 EJOT Pro PAP08/01-200-160-WN-12,5 8 2 25 50 48 2.400 8810032040 EJOT Pro PAP10/01-200-160-WN-12,5 10 2,0 25 50 48 2.400 8810042040 EJOT Pro PAP20/01-200-160-WN-12,5 20 2,50 25 50 48 2.400 8810040005 Instrucțiuni de prelucrare Dacă este necesar, tăiați profilul la lungimea dorită cu foarfece pentru plinte. Profilul este apoi încorporat în compusul de armare umed și umplut cu o spatulă în conformitate cu alinierea. Plasa din fibră de sticlă a armării ulterioare a suprafeței trebuie trasă până la marginea tencuielii pentru a contracara fisurarea în zona îmbinării. 18 Profile de soclu Duo-

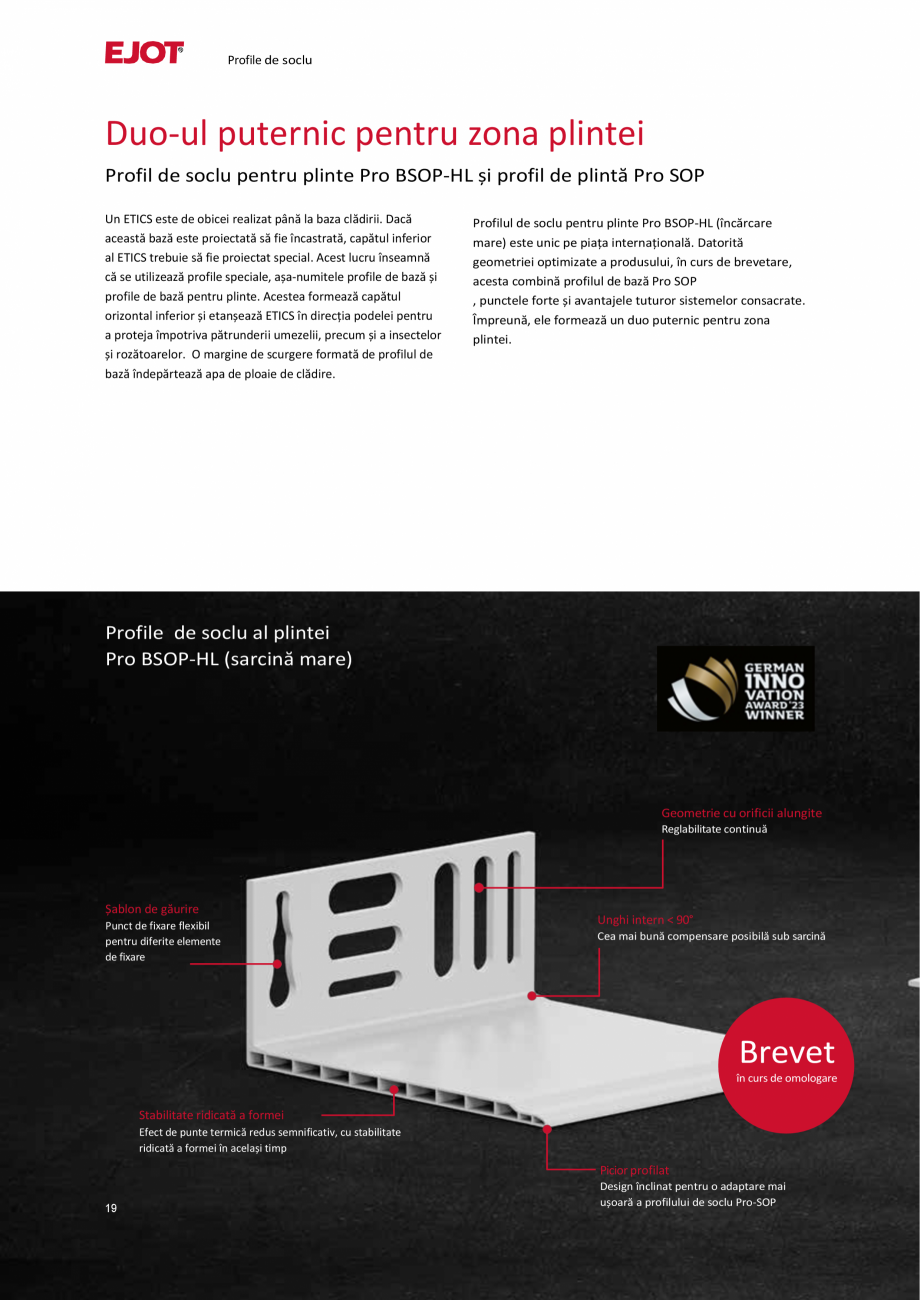

ul puternic pentru zona plintei Profil de soclu pentru plinte Pro BSOP-HL și profil de plintă Pro SOP Un ETICS este de obicei realizat până la baza clădirii. Dacă această bază este proiectată să fie încastrată, capătul inferior al ETICS trebuie să fie proiectat special. Acest lucru înseamnă că se utilizează profile speciale, așa-numitele profile de bază și profile de bază pentru plinte. Acestea formează capătul orizontal inferior și etanșează ETICS în direcția podelei pentru a proteja împotriva pătrunderii umezelii, precum și a insectelor și rozătoarelor. O margine de scurgere formată de profilul de bază îndepărtează apa de ploaie de clădire. Profilul de soclu pentru plinte Pro BSOP-HL (încărcare mare) este unic pe piața internațională. Datorită geometriei optimizate a produsului, în curs de brevetare, acesta combină profilul de bază Pro SOP , punctele forte și avantajele tuturor sistemelor consacrate. Împreună, ele formează un duo

puternic pentru zona plintei. Profile de soclu al plintei Pro BSOP-HL (sarcină mare) Geometrie cu orificii alungite Reglabilitate continuă Șablon de găurire Punct de fixare flexibil pentru diferite elemente de fixare Unghi intern < 90° Cea mai bună compensare posibilă sub sarcină Brevet în curs de omologare Stabilitate ridicată a formei Efect de punte termică redus semnificativ, cu stabilitate ridicată a formei în același timp Picior profilat 19 Design înclinat pentru o adaptare mai ușoară a profilului de soclu Pro-SOP Profile de soclu De două ori mai bun, o pereche imbatabilă Profilul de soclu Pro BSOP-HL și profilul de bază Pro SOP combină avantajele sistemelor consacrate din aluminiu și PVC solid și elimină dezavantajele acestora. Stabilitate dimensională maximă Efect redus de punte termică Flexibilitate ridicată Compensarea deformărilor cauzate de efectul de încărcare al ETICS și cea mai bună posibilă păstrare a unghiului optim un

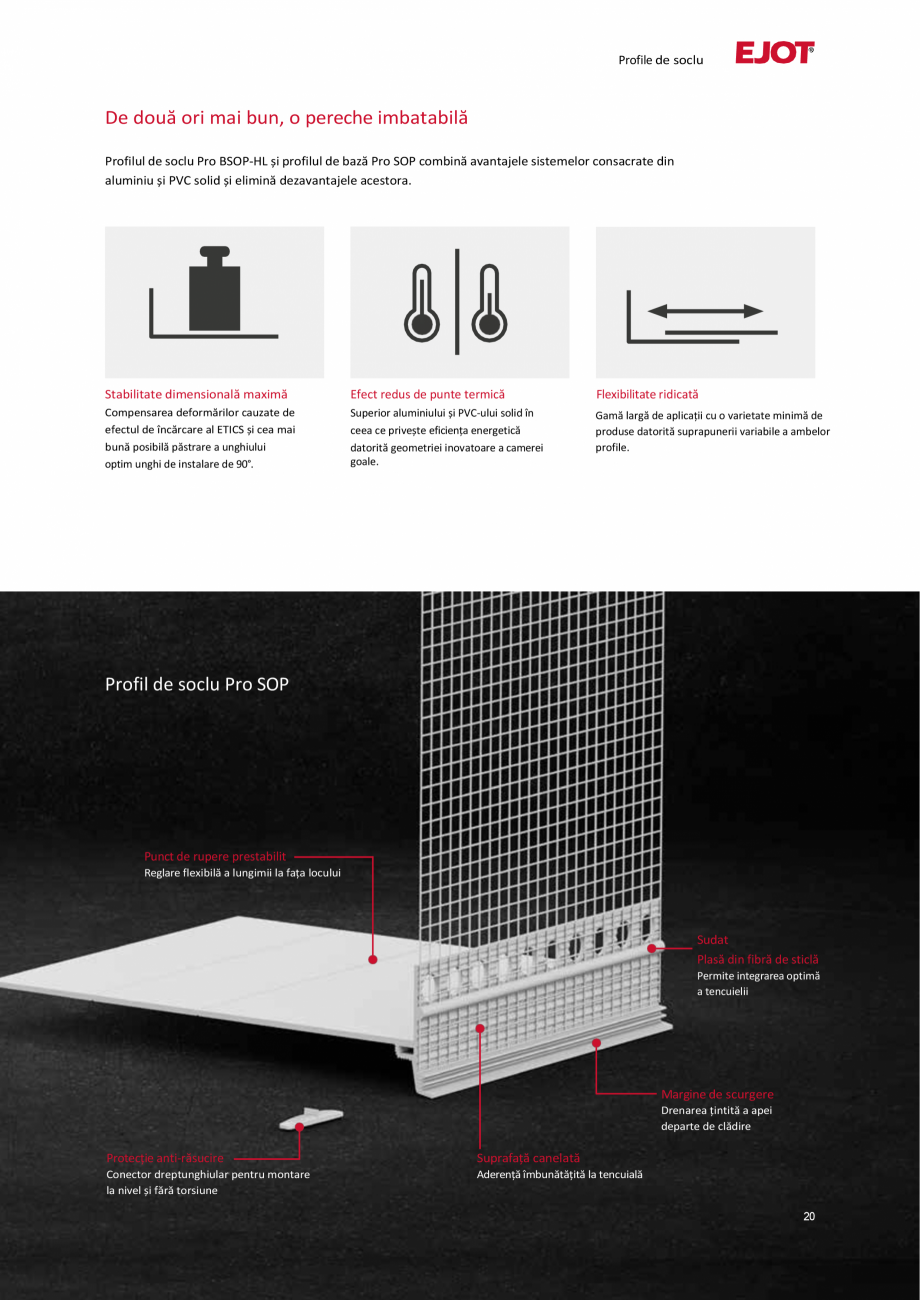

ghi de instalare de 90°. Superior aluminiului și PVC-ului solid în Gamă largă de aplicații cu o varietate minimă de produse datorită suprapunerii variabile a ambelor profile. ceea ce privește eficiența energetică datorită geometriei inovatoare a camerei goale. Profil de soclu Pro SOP Punct de rupere prestabilit Reglare flexibilă a lungimii la fața locului Sudat Plasă din fibră de sticlă Permite integrarea optimă a tencuielii Margine de scurgere Drenarea țintită a apei departe de clădire Protecție anti-răsucire Suprafață canelată Conector dreptunghiular pentru montare la nivel și fără torsiune Aderență îmbunătățită la tencuială 20 Profile de soclu Profil de soclu pentru plinte EJOT® Pro BSOP-HL Profil de soclupentru plinte, dimensional stabil, cu geometrie cu cameră goală și conectori Domeniu de aplicare > Profil pentru proiectarea bazei cu punte termică redusă a unui sistem compozit de izolare termică exterioară (ETICS) în c

ombinație cu profilul de bază (SOP) Disponibil în intervale de lucru de 60 mm, 100 mm și 160 mm, în combinație cu profilul de bază (SOP), se pot acoperi grosimi de izolație între 60 mm și 320 mm. Proprietăți > Structură de bază cu punți termice reduse > Stabilitate dimensională maximă, ideală pentru materiale izolante grele, cum ar fi vata minerală și fibrele de lemn > Conector rectangular pentru margini aliniate și perpendiculare în zona frontală > Formare redusă a undelor pe piciorul de sprijin datorită geometriei stabile a camerei goale > Gamă largă de aplicații cu varietate minimă de produse > În combinație cu profilele de bază, se pot acoperi grosimi de izolație între 60 mm și 320 mm. Date tehnice > Profil din PVC rigid Vă rugăm să rețineți > A se depozita într-un loc răcoros și uscat > Transport și depozitare în poziție orizontală 21 Profile de soclu Geometrie EJOT Pro BSOP060-HL/01 EJOT Pro BSOP160-HL/01 EJOT Pro BSOP10

0-HL/01 Descrierea comenzii Dimensiuni picioare [mm] Lungime [m] Bucăți / cutie de carton Metri liniari / Cutie de carton Cutie de carton / Palet Metri liniari / Palet Număr articol EJOT Pro BSOP060-HL/01-200 60 2,00 10 20 90 1800 8806040014 EJOT Pro BSOP100-HL/01-200 100 2,00 10 20 90 1800 8806040012 EJOT Pro BSOP160-HL/01-200 160 2,00 10 20 39 780 8806040015 Linii directoare privind prelucrarea Aliniați profilul de bază al plintei pe orizontală și în linie cu nivelul de inundare și fixați-l cu ancore cu șurub adecvate, de exemplu, ejotherm® SDK U. Orice denivelare a substratului trebuie nivelată, de exemplu, cu distanțierul EJOT. Conectați profilele folosind conectorul plug-in furnizat și formați o îmbinare de 3 mm pentru a compensa mișcările termice, de exemplu. Vă recomandăm să etanșați îmbinarea longitudinală cu o bandă armată adecvată; alternativ, se poate utiliza și un material de etanșare hibrid. Odată ce profile

le au fost instalate, plăcile izolante sunt lipite de perete, așezate pe profilul de bază al plintei și fixate. Îmbinările profilului și plăcii trebuie să fie decalate. Aplicați compusul de armare pe întreaga lățime a benzii de plasă, sub marginea materialului izolant. Conectați profilul de bază (SOP) la conectorul de conectare inclus, încorporați-l în compusul de armare proaspăt și împingeți-l între izolația peretelui și profilul de bază al plintei. Recomandăm utilizarea unei benzi de etanșare a îmbinărilor de dimensiuni adecvate între izolația perimetrală și profilul de bază al plintei. 22 Profile de soclu Profil soclu EJOT® Pro SOP Profil soclu cu plasă din fibră de sticlă, punct de rupere prestabilit și conector plug-in Domeniu de aplicare > Pentru proiectarea bazei fără punți termice a unui sistem compozit de izolare termică exterioară (ETICS) Profilul basebead (SOP) poate fi inserat fie între ETICS și izolația perimetrală, f

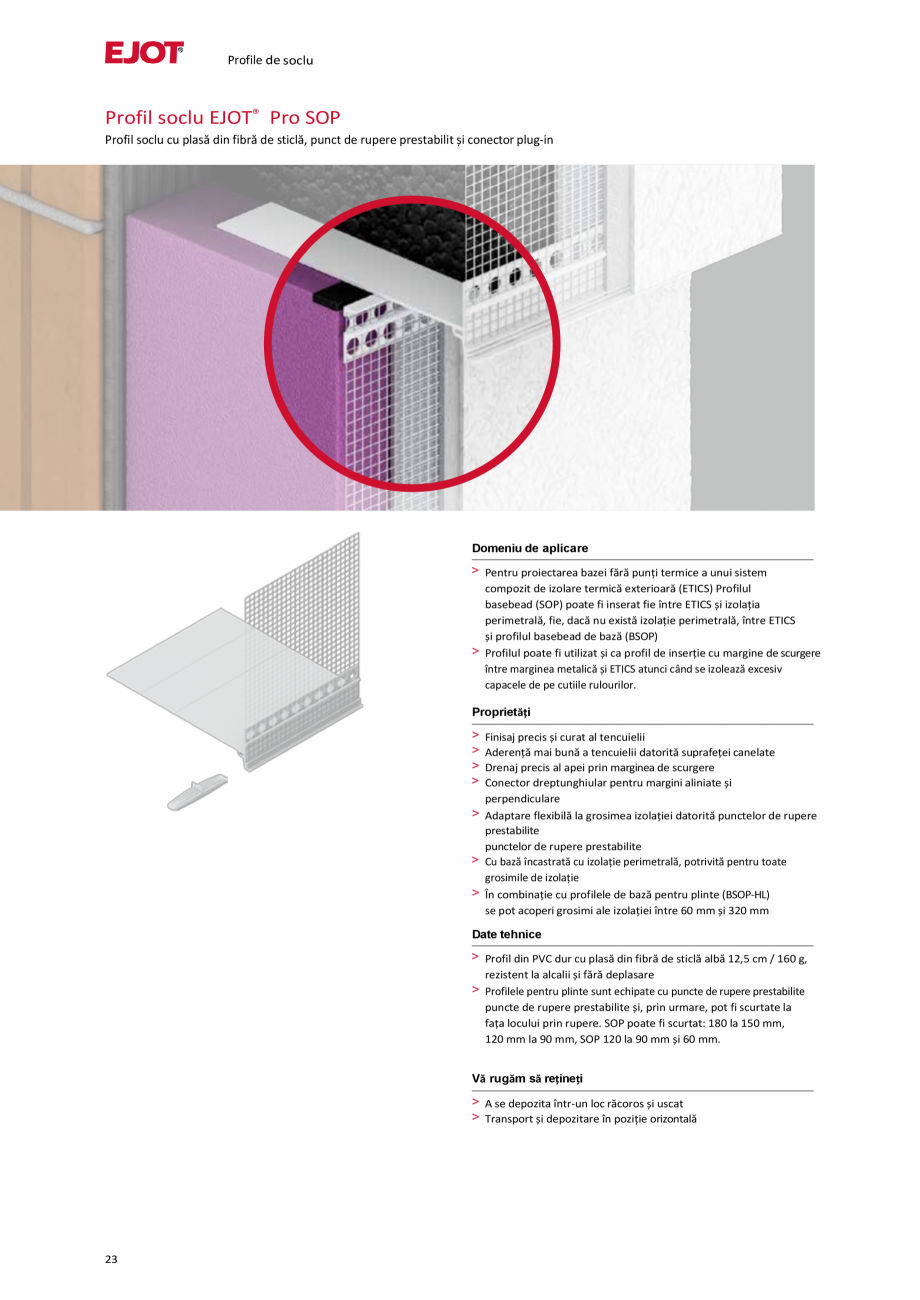

ie, dacă nu există izolație perimetrală, între ETICS și profilul basebead de bază (BSOP) > Profilul poate fi utilizat și ca profil de inserție cu margine de scurgere între marginea metalică și ETICS atunci când se izolează excesiv capacele de pe cutiile rulourilor. Proprietăți > > > > Finisaj precis și curat al tencuielii Aderență mai bună a tencuielii datorită suprafeței canelate Drenaj precis al apei prin marginea de scurgere Conector dreptunghiular pentru margini aliniate și perpendiculare > Adaptare flexibilă la grosimea izolației datorită punctelor de rupere prestabilite punctelor de rupere prestabilite > Cu bază încastrată cu izolație perimetrală, potrivită pentru toate grosimile de izolație > În combinație cu profilele de bază pentru plinte (BSOP-HL) se pot acoperi grosimi ale izolației între 60 mm și 320 mm Date tehnice > Profil din PVC dur cu plasă din fibră de sticlă albă 12,5 cm / 160 g, rezistent la alcalii și fără deplasare

> Profilele pentru plinte sunt echipate cu puncte de rupere prestabilite puncte de rupere prestabilite și, prin urmare, pot fi scurtate la fața locului prin rupere. SOP poate fi scurtat: 180 la 150 mm, 120 mm la 90 mm, SOP 120 la 90 mm și 60 mm. Vă rugăm să rețineți > A se depozita într-un loc răcoros și uscat > Transport și depozitare în poziție orizontală 23 Profile de soclu Geometrie EJOT Pro SOP05-060/01 EJOT Pro SOP05-120/01 EJOT Pro SOP05-180/01 Descrierea comenzii Dimensiuni picioare [mm] Lungime [m] Bucăți / cutie de carton Metri liniari / Cutie de carton Cutie de carton / Palet Metri liniari / Palet Număr articol EJOT Pro SOP05-060/01-200-160-WN-12,5 5 60 2,0 10 20 39 780 8806040013 EJOT Pro SOP05-120/01-200-160-WN-12,5 5 120 2 10 20 39 780 8806040002 EJOT Pro SOP05-180/01-200-160-WN-12,5 5 180 2 10 20 39 780 8806012040 Instrucțiuni de prelucrare Compusul de armare trebuie aplicat aproximativ pe aceeași lățime

ca și benzile de plasă. Profilul de bază este apoi introdus între fațadă și panourile de izolare de bază și încorporat și netezit în compusul de armare umed. Profilele de bază sunt conectate în partea din față cu ajutorul conectorului inclus. conectori. Plasa din fibră de sticlă a armăturii de suprafață ulterioare trebuie trasă până la marginea tencuielii pentru a contracara fisurarea în zona îmbinării. Recomandăm utilizarea suplimentară a unei benzi de etanșare comprimate între izolația de bază și profilul bazei. 24 Profile de soclu Stabilitate dimensională maximă Design inovator cu cameră goală pentru o fixare deosebit de puternică În special în zona bazei, aspectul impecabil și finisajul curat, în unghi drept față de fațadă, sunt semnificative. Datorită greutății sistemului compozit de izolare termică exterioară, stabilitatea dimensională a profilelor utilizate este deosebit de importantă. Aceasta este singura modalitate de a

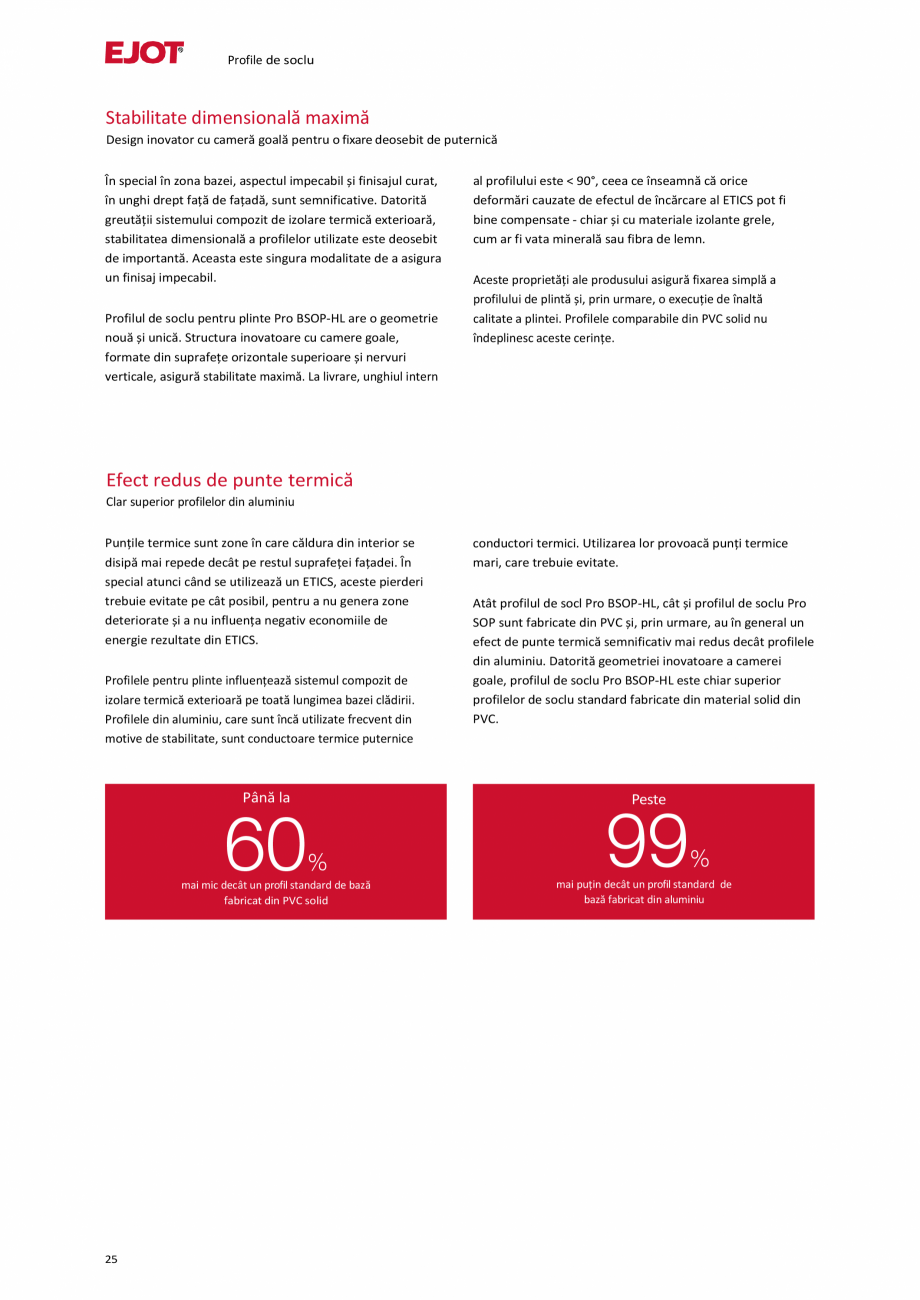

asigura un finisaj impecabil. Profilul de soclu pentru plinte Pro BSOP-HL are o geometrie nouă și unică. Structura inovatoare cu camere goale, formate din suprafețe orizontale superioare și nervuri verticale, asigură stabilitate maximă. La livrare, unghiul intern al profilului este < 90°, ceea ce înseamnă că orice deformări cauzate de efectul de încărcare al ETICS pot fi bine compensate - chiar și cu materiale izolante grele, cum ar fi vata minerală sau fibra de lemn. Aceste proprietăți ale produsului asigură fixarea simplă a profilului de plintă și, prin urmare, o execuție de înaltă calitate a plintei. Profilele comparabile din PVC solid nu îndeplinesc aceste cerințe. Efect redus de punte termică Clar superior profilelor din aluminiu Punțile termice sunt zone în care căldura din interior se disipă mai repede decât pe restul suprafeței fațadei. În special atunci când se utilizează un ETICS, aceste pierderi trebuie evitate pe cât posibil, pentru

a nu genera zone deteriorate și a nu influența negativ economiile de energie rezultate din ETICS. Profilele pentru plinte influențează sistemul compozit de izolare termică exterioară pe toată lungimea bazei clădirii. Profilele din aluminiu, care sunt încă utilizate frecvent din motive de stabilitate, sunt conductoare termice puternice Până la 60 % mai mic decât un profil standard de bază fabricat din PVC solid 25 conductori termici. Utilizarea lor provoacă punți termice mari, care trebuie evitate. Atât profilul de socl Pro BSOP-HL, cât și profilul de soclu Pro SOP sunt fabricate din PVC și, prin urmare, au în general un efect de punte termică semnificativ mai redus decât profilele din aluminiu. Datorită geometriei inovatoare a camerei goale, profilul de soclu Pro BSOP-HL este chiar superior profilelor de soclu standard fabricate din material solid din PVC. Peste 99 % mai puțin decât un profil standard de bază fabricat din aluminiu Profile de socl

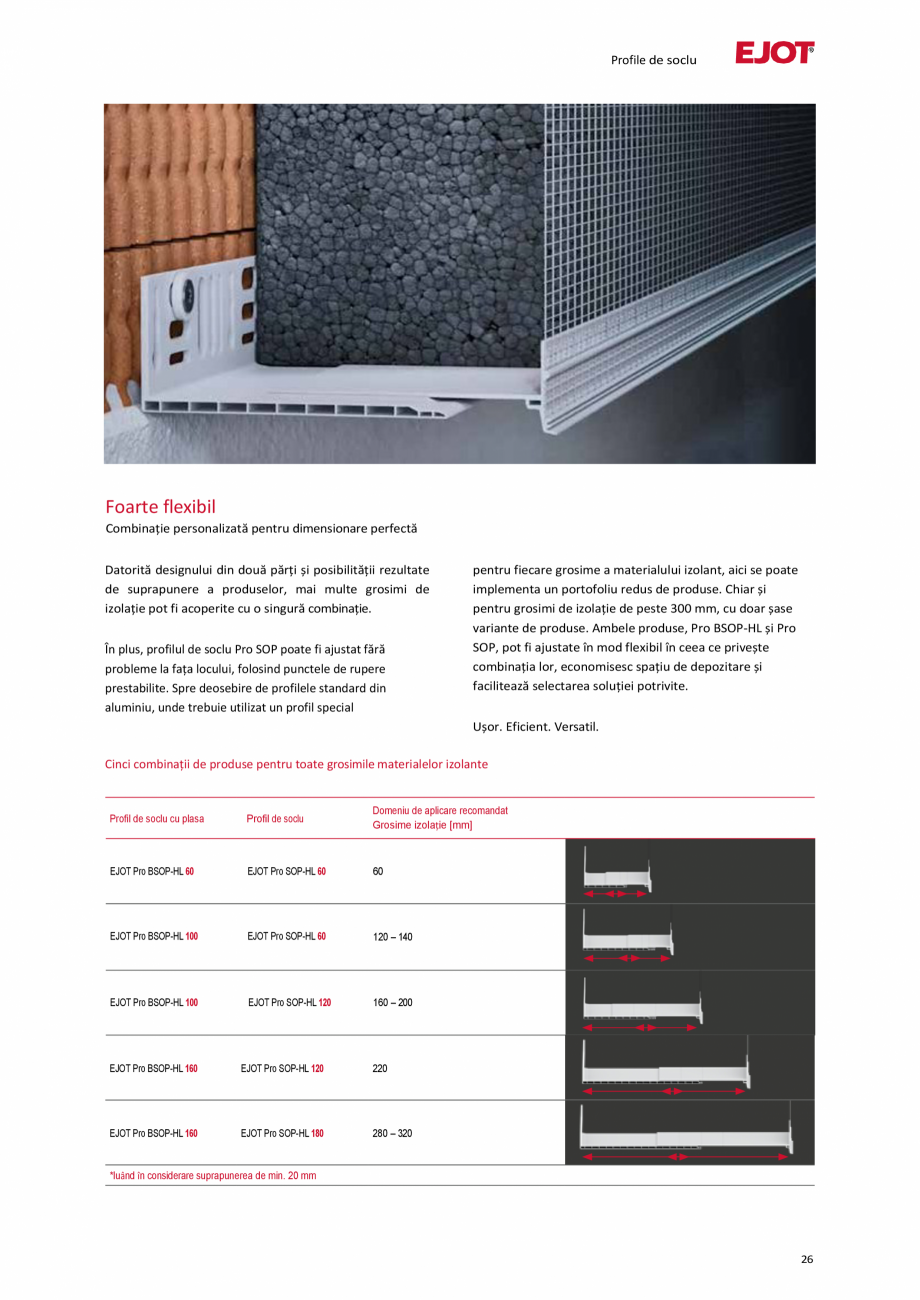

u Foarte flexibil Combinație personalizată pentru dimensionare perfectă Datorită designului din două părți și posibilității rezultate de suprapunere a produselor, mai multe grosimi de izolație pot fi acoperite cu o singură combinație. În plus, profilul de soclu Pro SOP poate fi ajustat fără probleme la fața locului, folosind punctele de rupere prestabilite. Spre deosebire de profilele standard din aluminiu, unde trebuie utilizat un profil special pentru fiecare grosime a materialului izolant, aici se poate implementa un portofoliu redus de produse. Chiar și pentru grosimi de izolație de peste 300 mm, cu doar șase variante de produse. Ambele produse, Pro BSOP-HL și Pro SOP, pot fi ajustate în mod flexibil în ceea ce privește combinația lor, economisesc spațiu de depozitare și facilitează selectarea soluției potrivite. Ușor. Eficient. Versatil. Cinci combinații de produse pentru toate grosimile materialelor izolante Profil de soclu cu plasa Profil de s

oclu Domeniu de aplicare recomandat Grosime izolație [mm] EJOT Pro BSOP-HL 60 EJOT Pro SOP-HL 60 60 EJOT Pro BSOP-HL 100 EJOT Pro SOP-HL 60 120 – 140 EJOT Pro BSOP-HL 100 EJOT Pro SOP-HL 120 160 – 200 EJOT Pro BSOP-HL 160 EJOT Pro SOP-HL 120 220 EJOT Pro BSOP-HL 160 EJOT Pro SOP-HL 180 280 – 320 *luând în considerare suprapunerea de min. 20 mm 26 Profile pentru rosturi de dilatare Profil pentru rosturi de dilatare in câmp EJOT® Pro DFP-F06/01 Profil pentru rosturi de dilatare cu plasă din fibră de sticlă și bandă de conectare flexibilă coextrudată Domeniu de aplicare > Profil cu plasă din fibră de sticlă pentru formarea rosturilor de dilatare verticale ale clădirilor în zone cu suprafețe plane cu sisteme compozite de izolare termică exterioară. Proprietăți > > > > Finisaj precis și curat al tencuielii Poate fi utilizat pentru rosturi cu lățimea de 20–30 mm Aderență mai bună a tencuielii datorită suprafeței striate Proemin

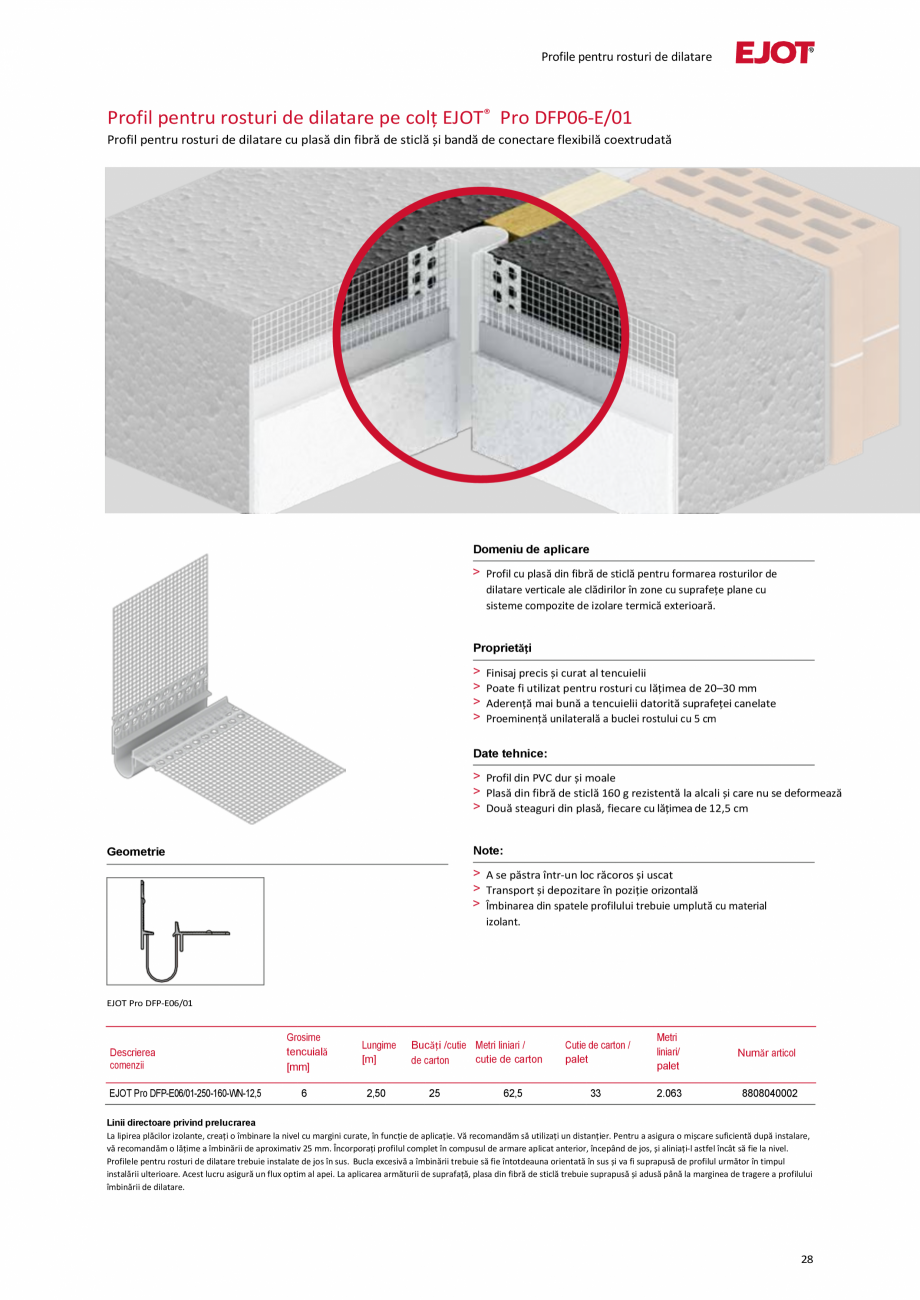

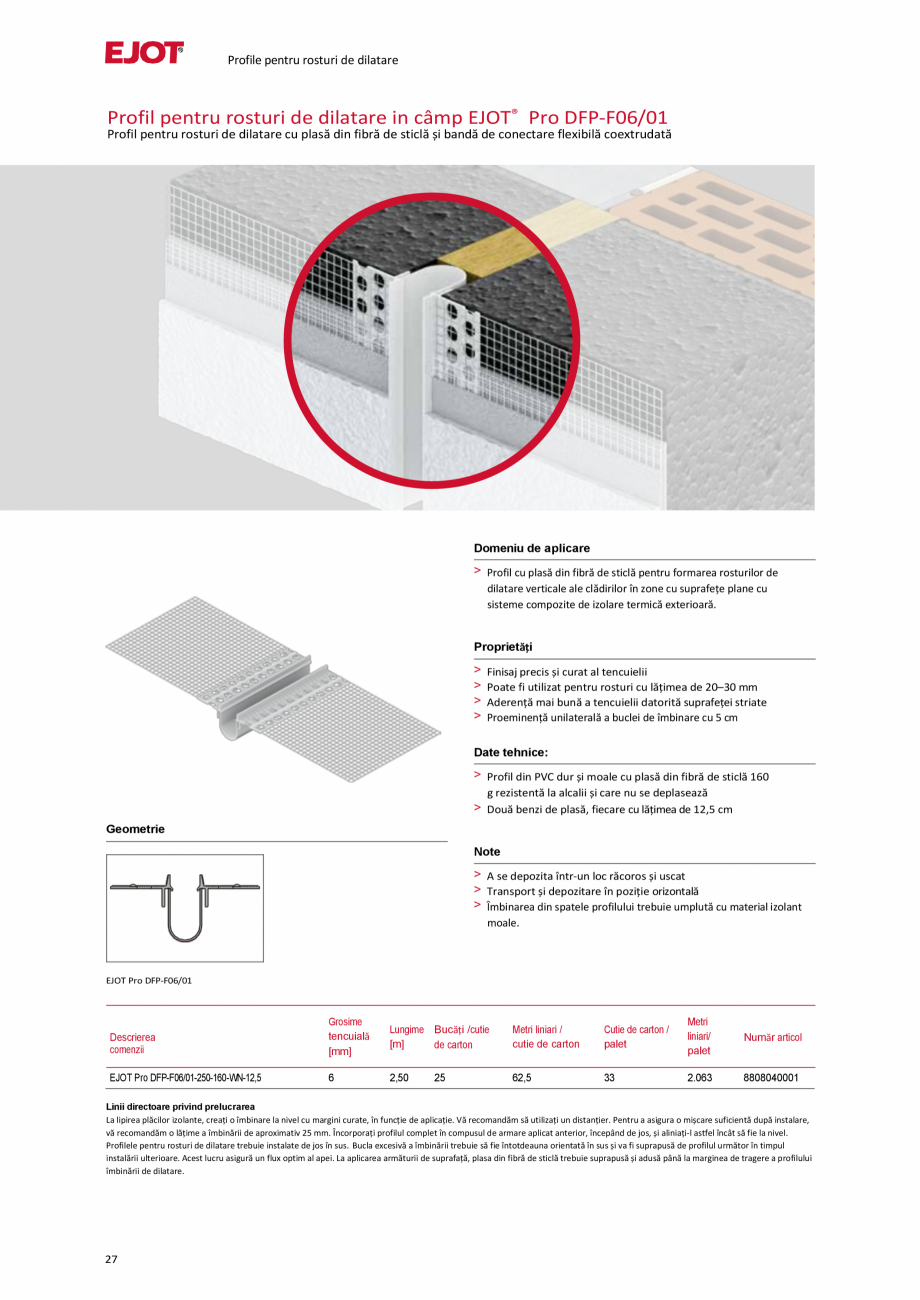

ență unilaterală a buclei de îmbinare cu 5 cm Date tehnice: > Profil din PVC dur și moale cu plasă din fibră de sticlă 160 g rezistentă la alcalii și care nu se deplasează > Două benzi de plasă, fiecare cu lățimea de 12,5 cm Geometrie Note > A se depozita într-un loc răcoros și uscat > Transport și depozitare în poziție orizontală > Îmbinarea din spatele profilului trebuie umplută cu material izolant moale. EJOT Pro DFP-F06/01 Descrierea comenzii Grosime tencuială [mm] Lungime Bucăți /cutie [m] de carton Metri liniari / cutie de carton Cutie de carton / palet Metri liniari/ palet Număr articol EJOT Pro DFP-F06/01-250-160-WN-12,5 6 2,50 62,5 33 2.063 8808040001 25 Linii directoare privind prelucrarea La lipirea plăcilor izolante, creați o îmbinare la nivel cu margini curate, în funcție de aplicație. Vă recomandăm să utilizați un distanțier. Pentru a asigura o mișcare suficientă după instalare, vă recomandăm o lățime a î

mbinării de aproximativ 25 mm. Încorporați profilul complet în compusul de armare aplicat anterior, începând de jos, și aliniați-l astfel încât să fie la nivel. Profilele pentru rosturi de dilatare trebuie instalate de jos în sus. Bucla excesivă a îmbinării trebuie să fie întotdeauna orientată în sus și va fi suprapusă de profilul următor în timpul instalării ulterioare. Acest lucru asigură un flux optim al apei. La aplicarea armăturii de suprafață, plasa din fibră de sticlă trebuie suprapusă și adusă până la marginea de tragere a profilului îmbinării de dilatare. 27 Profile pentru rosturi de dilatare Profil pentru rosturi de dilatare pe colț EJOT® Pro DFP06-E/01 Profil pentru rosturi de dilatare cu plasă din fibră de sticlă și bandă de conectare flexibilă coextrudată Domeniu de aplicare > Profil cu plasă din fibră de sticlă pentru formarea rosturilor de dilatare verticale ale clădirilor în zone cu suprafețe plane cu sisteme com

pozite de izolare termică exterioară. Proprietăți > > > > Finisaj precis și curat al tencuielii Poate fi utilizat pentru rosturi cu lățimea de 20–30 mm Aderență mai bună a tencuielii datorită suprafeței canelate Proeminență unilaterală a buclei rostului cu 5 cm Date tehnice: > Profil din PVC dur și moale > Plasă din fibră de sticlă 160 g rezistentă la alcali și care nu se deformează > Două steaguri din plasă, fiecare cu lățimea de 12,5 cm Note: Geometrie > A se păstra într-un loc răcoros și uscat > Transport și depozitare în poziție orizontală > Îmbinarea din spatele profilului trebuie umplută cu material izolant. EJOT Pro DFP-E06/01 Descrierea comenzii EJOT Pro DFP-E06/01-250-160-WN-12,5 Grosime tencuială [mm] Lungime [m] 6 2,50 Bucăți /cutie Metri liniari / cutie de carton de carton 25 62,5 Cutie de carton / palet Metri liniari/ palet Număr articol 33 2.063 8808040002 Linii directoare privind prelucrarea La lipirea plăc
