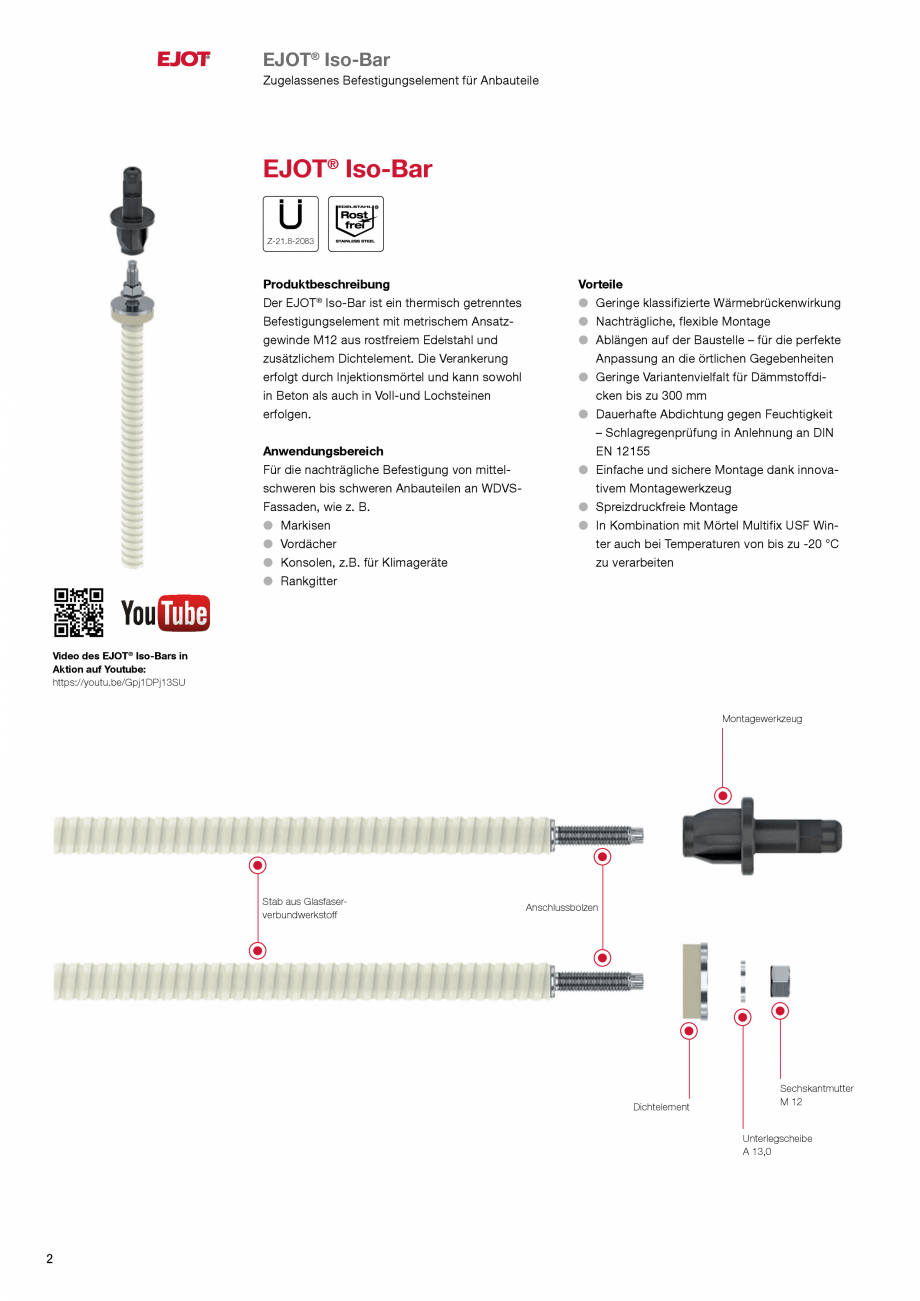

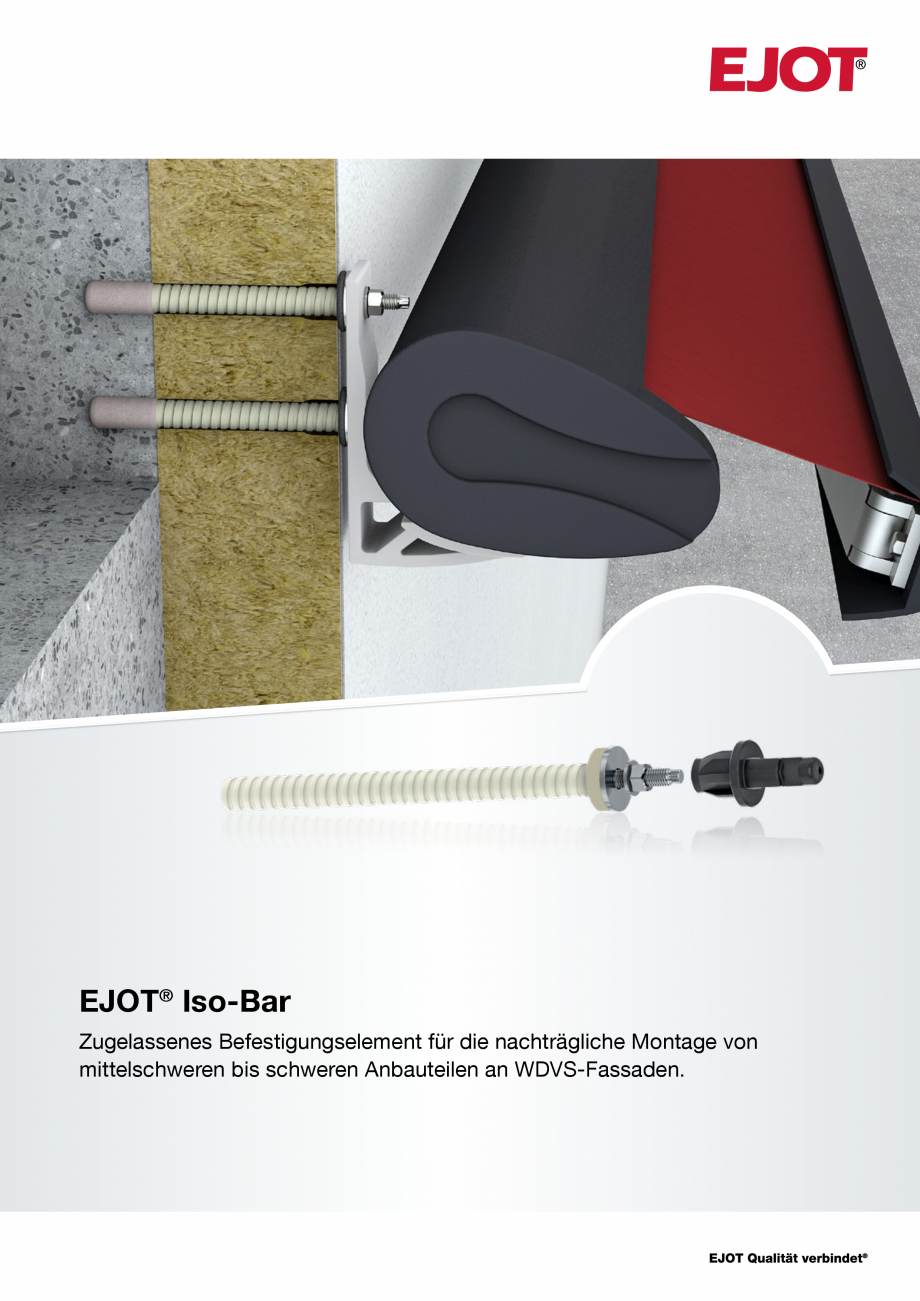

EJOT® Iso-Bar Zugelassenes Befestigungselement für die nachträgliche Montage von mittelschweren bis schweren Anbauteilen an WDVS-Fassaden. EJOT® Iso-Bar Zugelassenes Befestigungselement für Anbauteile EJOT® Iso-Bar Z-21.8-2083 Produktbeschreibung Der EJOT® Iso-Bar ist ein thermisch getrenntes Befestigungselement mit metrischem Ansatzgewinde M12 aus rostfreiem Edelstahl und zusätzlichem Dichtelement. Die Verankerung erfolgt durch Injektionsmörtel und kann sowohl in Beton als auch in Voll-und Lochsteinen erfolgen. Anwendungsbereich Für die nachträgliche Befestigung von mittelschweren bis schweren Anbauteilen an WDVSFassaden, wie z. B. ll Markisen ll Vordächer ll Konsolen, z.B. für Klimageräte ll Rankgitter Vorteile ll Geringe klassifizierte Wärmebrückenwirkung ll Nachträgliche, flexible Montage ll Ablängen auf der Baustelle – für die perfekte Anpassung an die örtlichen Gegebenheiten ll Geringe Variantenvielfalt für Dämmstoffdicken bis zu 300 mm ll Dauerhaf

Pagina 1-Brosura ancora de fatada EJOT Iso-Bar Catalog, brosura Germana EJOT® Iso-Bar
Zugelassenes...

Pagina 2 - Brosura ancora de fatada EJOT Iso-Bar Catalog, brosura Germana te Abdichtung gegen...

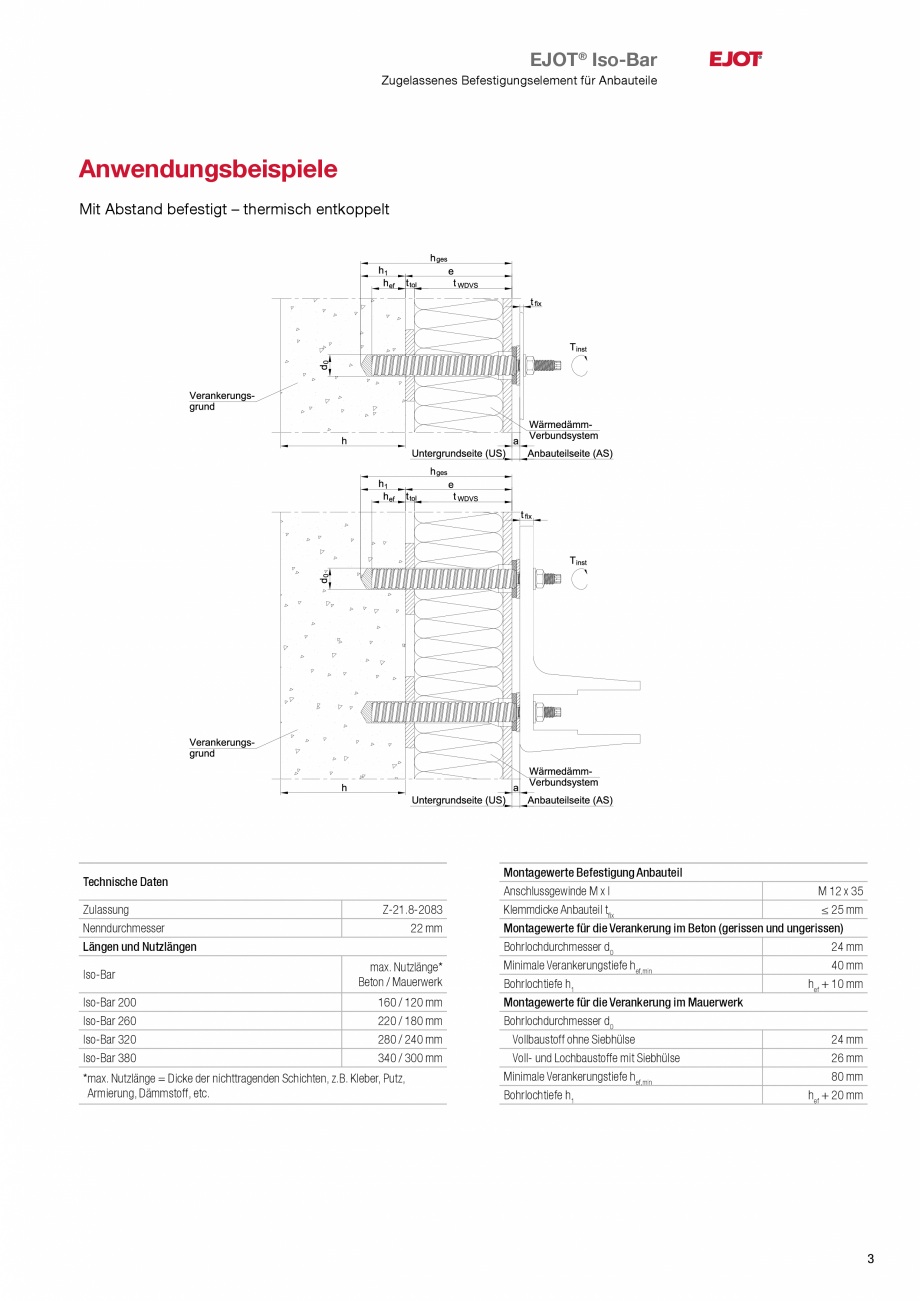

te Abdichtung gegen Feuchtigkeit – Schlagregenprüfung in Anlehnung an DIN EN 12155 ll Einfache und sichere Montage dank innovativem Montagewerkzeug ll Spreizdruckfreie Montage ll In Kombination mit Mörtel Multifix USF Winter auch bei Temperaturen von bis zu -20 °C zu verarbeiten Video des EJOT® Iso-Bars in Aktion auf Youtube: https://youtu.be/Gpj1DPj13SU Montagewerkzeug Stab aus Glasfaser verbundwerkstoff Anschlussbolzen Dichtelement Sechskantmutter M 12 Unterlegscheibe A 13,0 2 EJOT® Iso-Bar Zugelassenes Befestigungselement für Anbauteile Anwendungsbeispiele Mit Abstand befestigt – thermisch entkoppelt Technische Daten Zulassung Nenndurchmesser Längen und Nutzlängen Iso-Bar Iso-Bar 200 Iso-Bar 260 Iso-Bar 320 Iso-Bar 380 Z-21.8-2083 22 mm max. Nutzlänge* Beton / Mauerwerk 160 / 120 mm 220 / 180 mm 280 / 240 mm 340 / 300 mm *max. Nutzlänge = Dicke der nichttragenden Schichten, z.B. Kleber, Putz, Armierung, Dämmstoff, etc. Montagewerte Befestigung Anba

Pagina 2-Brosura ancora de fatada EJOT Iso-Bar Catalog, brosura Germana te Abdichtung gegen Feuchtigkeit
– ...

Pagina 3 - Brosura ancora de fatada EJOT Iso-Bar Catalog, brosura Germana uteil
Anschlussgewinde M x...

uteil Anschlussgewinde M x I M 12 x 35 Klemmdicke Anbauteil tfix ≤ 25 mm Montagewerte für die Verankerung im Beton (gerissen und ungerissen) Bohrlochdurchmesser d0 24 mm Minimale Verankerungstiefe hef,min 40 mm Bohrlochtiefe h1 hef + 10 mm Montagewerte für die Verankerung im Mauerwerk Bohrlochdurchmesser d0 Vollbaustoff ohne Siebhülse 24 mm Voll- und Lochbaustoffe mit Siebhülse 26 mm Minimale Verankerungstiefe hef,min 80 mm Bohrlochtiefe h1 hef + 20 mm 3 EJOT® Iso-Bar Zugelassenes Befestigungselement für Anbauteile Flexibel einsetzbar – für jede Dämmstoffdicke geeignet! Durch die Möglichkeit des bauseitigen Ablängens auf die entsprechende Dämmstoffdicke wird ein schlankes Produktprogramm mit überschaubarer Lagerhaltung realisiert. Der EJOT® Iso-Bar ist in vier Längen erhältlich und sorgt somit für einen absolut flexiblen Einsatz auf der Baustelle. 380 mm 40,5 mm 320 mm 260 mm Zentimetergenaues Ablängen Präzises, bauseitiges Ablängen des EJOT® Iso-Bar so

Pagina 3-Brosura ancora de fatada EJOT Iso-Bar Catalog, brosura Germana uteil
Anschlussgewinde M x I
M 12 x...

Pagina 4 - Brosura ancora de fatada EJOT Iso-Bar Catalog, brosura Germana rgt für
eine optimale...

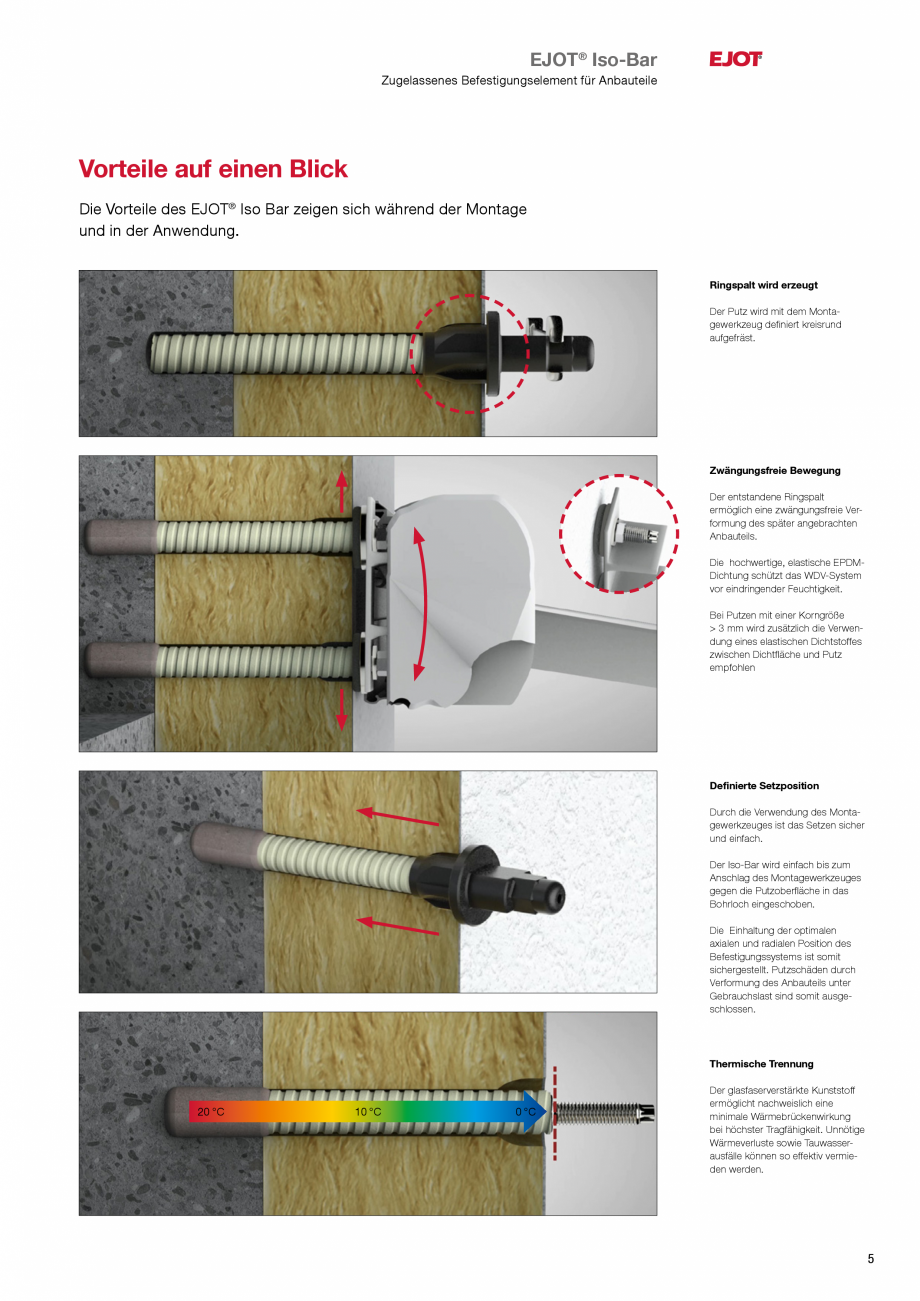

rgt für eine optimale Anpassung an die örtlichen Gegebenheiten. Keinen Bolzenschneider zum Ablängen verwenden! 4 20 mm 22 mm 200 mm EJOT® Iso-Bar Zugelassenes Befestigungselement für Anbauteile Vorteile auf einen Blick Die Vorteile des EJOT® Iso Bar zeigen sich während der Montage und in der Anwendung. Ringspalt wird erzeugt Der Putz wird mit dem Montagewerkzeug definiert kreisrund aufgefräst. Zwängungsfreie Bewegung Der entstandene Ringspalt ermöglich eine zwängungsfreie Verformung des später angebrachten Anbauteils. Die hochwertige, elastische EPDMDichtung schützt das WDV-System vor eindringender Feuchtigkeit. Bei Putzen mit einer Korngröße > 3 mm wird zusätzlich die Verwendung eines elastischen Dichtstoffes zwischen Dichtfläche und Putz empfohlen Definierte Setzposition Durch die Verwendung des Montagewerkzeuges ist das Setzen sicher und einfach. Der Iso-Bar wird einfach bis zum Anschlag des Montagewerkzeuges gegen die Putzoberfläche in das Bohrloch einge

Pagina 4-Brosura ancora de fatada EJOT Iso-Bar Catalog, brosura Germana rgt für
eine optimale Anpassung an...

Pagina 5 - Brosura ancora de fatada EJOT Iso-Bar Catalog, brosura Germana schoben.
Die Einhaltung...

schoben. Die Einhaltung der optimalen axialen und radialen Position des Befestigungssystems ist somit sichergestellt. Putzschäden durch Verformung des Anbauteils unter Gebrauchslast sind somit ausgeschlossen. Thermische Trennung 20 °C 10 °C 0 °C Der glasfaserverstärkte Kunststoff ermöglicht nachweislich eine minimale Wärmebrückenwirkung bei höchster Tragfähigkeit. Unnötige Wärmeverluste sowie Tauwasserausfälle können so effektiv vermieden werden. 5 EJOT® Iso-Bar Zugelassenes Befestigungselement für Anbauteile Montageanleitung 1. Bohrloch erstellen 3. Aufweitung Putzschale Montagekennwerte siehe Z-21.8-2083 Anlage 5 / Montageanweisung ETA Verbundanker entsprechend Anlage 2 beachten. Vorbohren (Zentrierbohrung) mit Ø 10 oder Ø 12mm erforderlich! Montagewerkzeug gemäß Anlage 4 bis zum Anschlag auf den abgelängten IsoBar (vgl. Anlage 7) aufschieben. Beton, KS und KSL: Hammerbohren Mz, Hlz, V, Hbl: nur im Drehgang bohren! Kontrolle der Position über hinte

Pagina 5-Brosura ancora de fatada EJOT Iso-Bar Catalog, brosura Germana schoben.
Die Einhaltung der optimalen...

Pagina 6 - Brosura ancora de fatada EJOT Iso-Bar Catalog, brosura Germana rseitige
Öffnung (siehe...

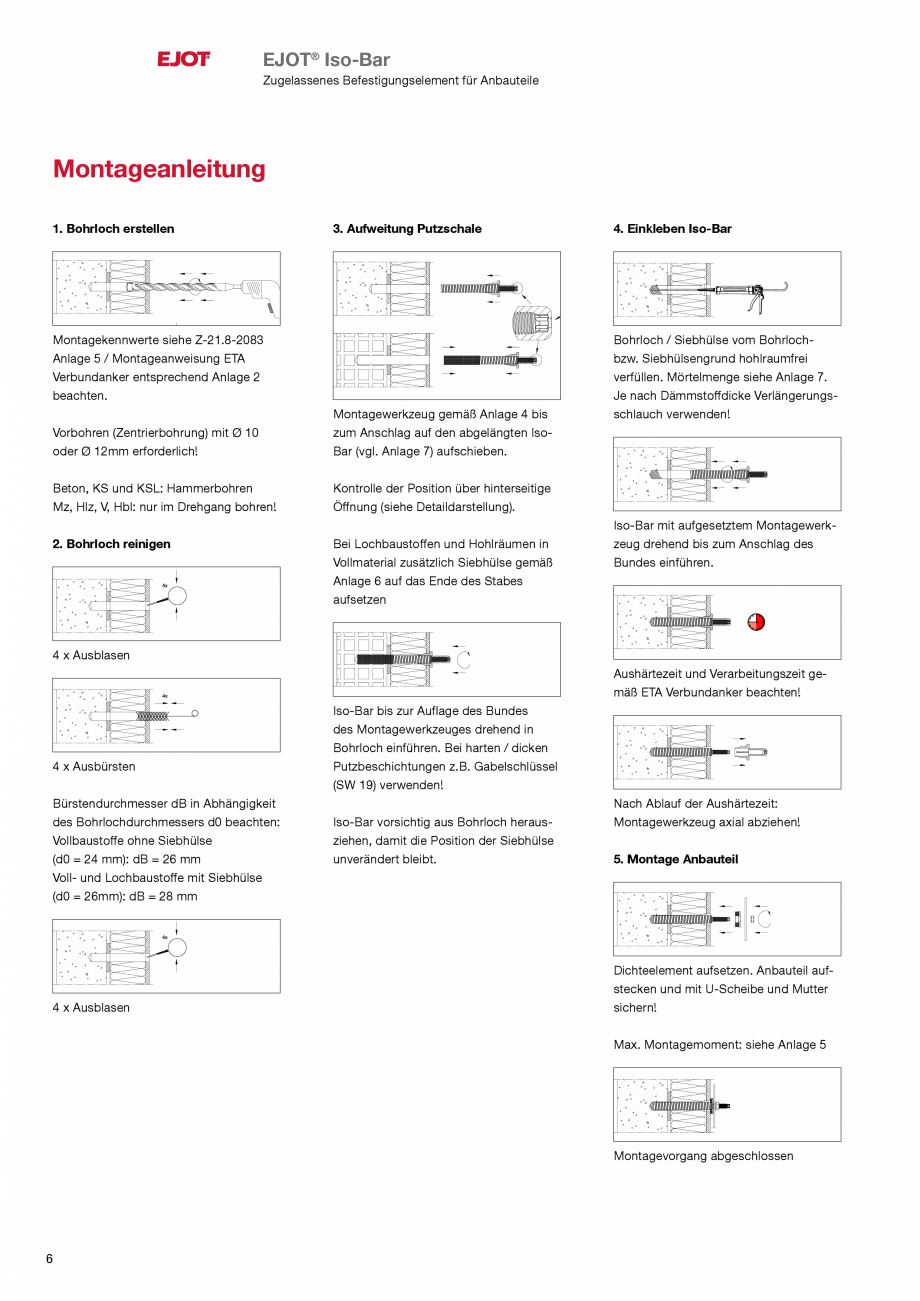

rseitige Öffnung (siehe Detaildarstellung). 2. Bohrloch reinigen Bei Lochbaustoffen und Hohlräumen in Vollmaterial zusätzlich Siebhülse gemäß Anlage 6 auf das Ende des Stabes aufsetzen 4. Einkleben Iso-Bar Bohrloch / Siebhülse vom Bohrlochbzw. Siebhülsengrund hohlraumfrei verfüllen. Mörtelmenge siehe Anlage 7. Je nach Dämmstoffdicke Verlängerungsschlauch verwenden! Iso-Bar mit aufgesetztem Montagewerkzeug drehend bis zum Anschlag des Bundes einführen. 4 x Ausblasen Aushärtezeit und Verarbeitungszeit gemäß ETA Verbundanker beachten! 4 x Ausbürsten Bürstendurchmesser dB in Abhängigkeit des Bohrlochdurchmessers d0 beachten: Vollbaustoffe ohne Siebhülse (d0 = 24 mm): dB = 26 mm Voll- und Lochbaustoffe mit Siebhülse (d0 = 26mm): dB = 28 mm 4 x Ausblasen Iso-Bar bis zur Auflage des Bundes des Montagewerkzeuges drehend in Bohrloch einführen. Bei harten / dicken Putzbeschichtungen z.B. Gabelschlüssel (SW 19) verwenden! Iso-Bar vorsichtig aus Bohrloch herausziehe

Pagina 7 - Brosura ancora de fatada EJOT Iso-Bar Catalog, brosura Germana n, damit die Position der ...

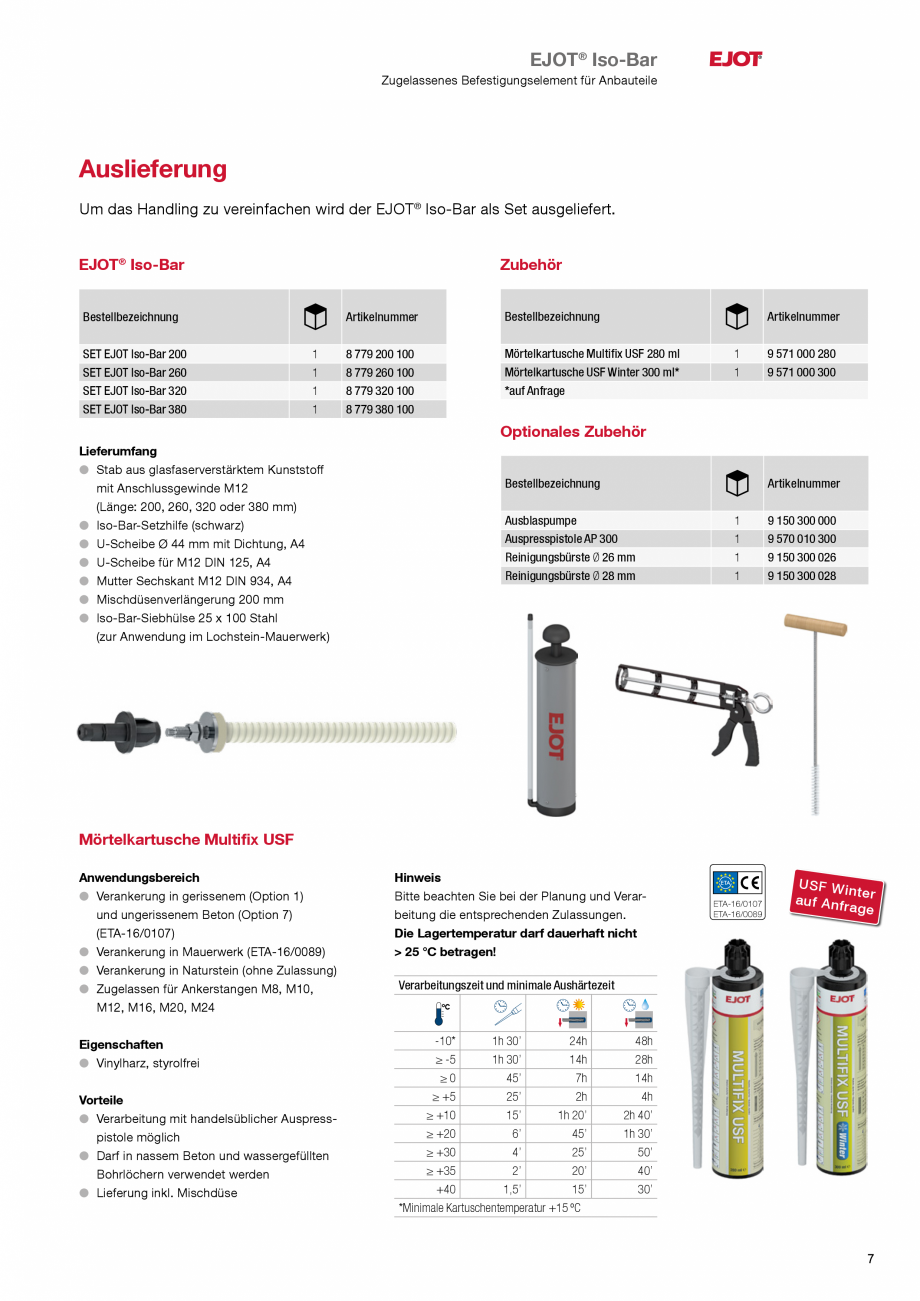

n, damit die Position der Siebhülse unverändert bleibt. Nach Ablauf der Aushärtezeit: Montagewerkzeug axial abziehen! 5. Montage Anbauteil Dichteelement aufsetzen. Anbauteil aufstecken und mit U-Scheibe und Mutter sichern! Max. Montagemoment: siehe Anlage 5 Montagevorgang abgeschlossen 6 EJOT® Iso-Bar Zugelassenes Befestigungselement für Anbauteile Auslieferung Um das Handling zu vereinfachen wird der EJOT® Iso-Bar als Set ausgeliefert. EJOT® Iso-Bar Zubehör Bestellbezeichnung SET EJOT Iso-Bar 200 SET EJOT Iso-Bar 260 SET EJOT Iso-Bar 320 SET EJOT Iso-Bar 380 1 1 1 1 Artikelnummer Bestellbezeichnung Artikelnummer 8 779 200 100 8 779 260 100 8 779 320 100 8 779 380 100 Mörtelkartusche Multifix USF 280 ml Mörtelkartusche USF Winter 300 ml* *auf Anfrage 1 1 9 571 000 280 9 571 000 300 Optionales Zubehör Lieferumfang ll Stab aus glasfaserverstärktem Kunststoff mit Anschlussgewinde M12 (Länge: 200, 260, 320 oder 380 mm) ll Iso-Bar-Setzhilfe (schwarz)

Pagina 7-Brosura ancora de fatada EJOT Iso-Bar Catalog, brosura Germana n, damit die Position der Siebhülse
...

Pagina 8 - Brosura ancora de fatada EJOT Iso-Bar Catalog, brosura Germana ll U-Scheibe Ø 44 mm mit ...

ll U-Scheibe Ø 44 mm mit Dichtung, A4 ll U-Scheibe für M12 DIN 125, A4 ll Mutter Sechskant M12 DIN 934, A4 ll Mischdüsenverlängerung 200 mm ll Iso-Bar-Siebhülse 25 x 100 Stahl (zur Anwendung im Lochstein-Mauerwerk) Bestellbezeichnung Artikelnummer Ausblaspumpe Auspresspistole AP 300 Reinigungsbürste Ø 26 mm Reinigungsbürste Ø 28 mm 1 1 1 1 9 150 300 000 9 570 010 300 9 150 300 026 9 150 300 028 Mörtelkartusche Multifix USF Anwendungsbereich ll Verankerung in gerissenem (Option 1) und ungerissenem Beton (Option 7) (ETA-16/0107) ll Verankerung in Mauerwerk (ETA-16/0089) ll Verankerung in Naturstein (ohne Zulassung) ll Zugelassen für Ankerstangen M8, M10, M12, M16, M20, M24 Eigenschaften ll Vinylharz, styrolfrei Vorteile ll Verarbeitung mit handelsüblicher Auspresspistole möglich ll Darf in nassem Beton und wassergefüllten Bohrlöchern verwendet werden ll Lieferung inkl. Mischdüse Hinweis Bitte beachten Sie bei der Planung und Verarbeitung die entsprechend
