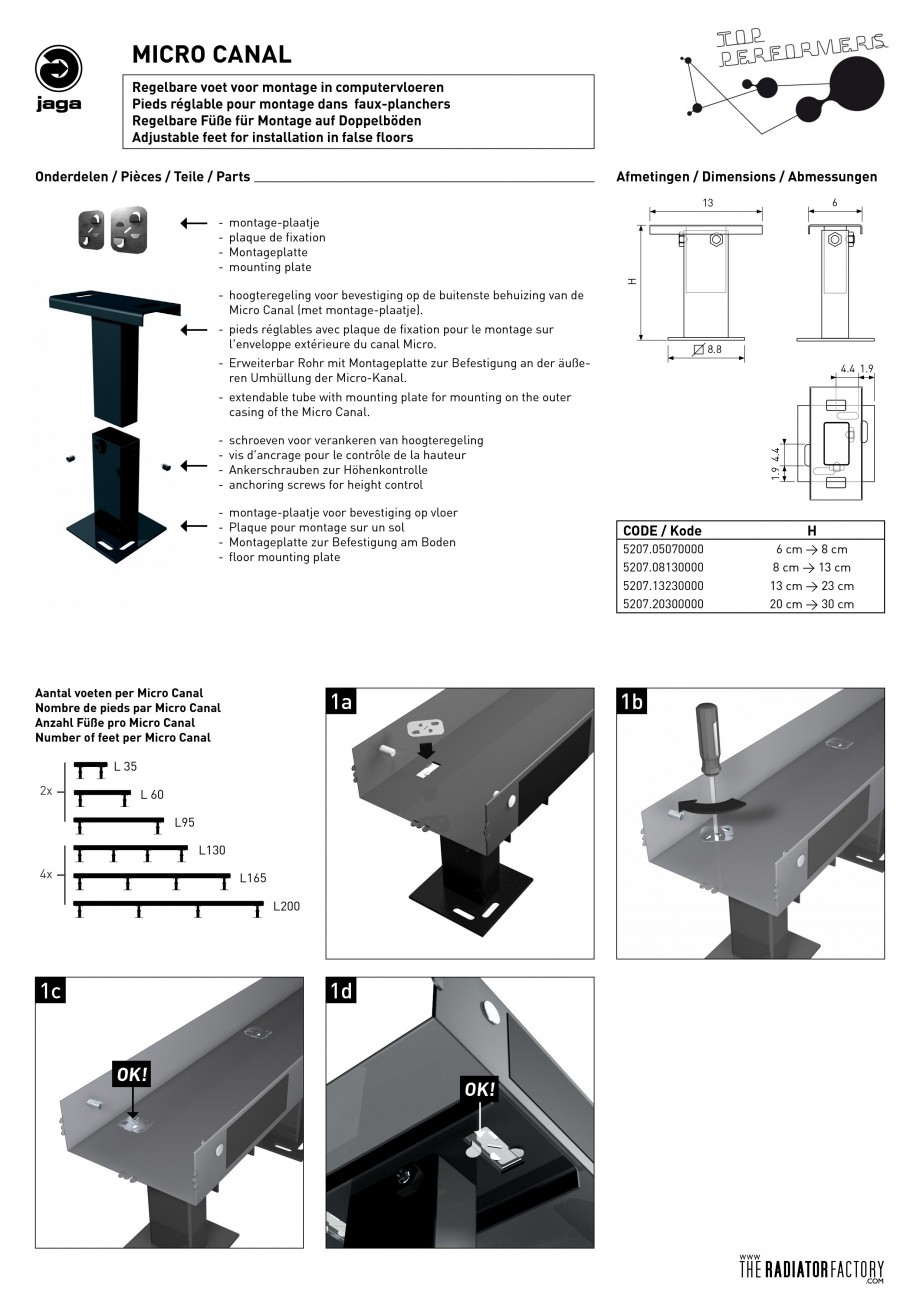

m Boden - floor mounting plate
1.9 4.4 8.8 4.4 1.9 H
Afmetingen / Dimensions / Abmessungen
13 6
CODE / Kode
5207.05070000 5207.08130000 5207.13230000 5207.20300000
H
6 cm → 8 cm 8 cm → 13 cm 13 cm → 23 cm 20 cm → 30 cm
Aantal voeten per Micro Canal Nombre de pieds par Micro Canal Anzahl Füße pro Micro Canal Number of feet per Micro Canal
1a
1b
L 35 2x L 60 L95 L130 4x L165 L200
1c
1d
OK!
OK!
2a
2b
2c
2d
- bevestig de voet stevig aan de vloer. De te gebruiken schroeven of bouten zijn afhankelijk van het soort vloer. (vb. 2b betonnen vloer). - bij afwijkende vloertypes: hou rekening met de geluidsoverdracht en akoustiek. Voor advies: neem contact op met N.V. Jaga: - e-mail: aftersales@jaga.be - tel. 0032 11-29 41 11. - fixez le pied fermement au sol. Les vis ou boulons à utiliser dépendent du type de sol. (ex. 2b sol en béton) - pour les types de sol particuliers, tenez compte de la transmission du bruit et de l’acoustique. Pour tout conseil, prene ... ascunde
