Documentatie atasata la

Sisteme de siguranta pentru acoperisuri GRUN

Fisa tehnica sistem siguranta Variant K GRUN

Limba: Romana

1 afisari

Tip documentatie: Fisa tehnica

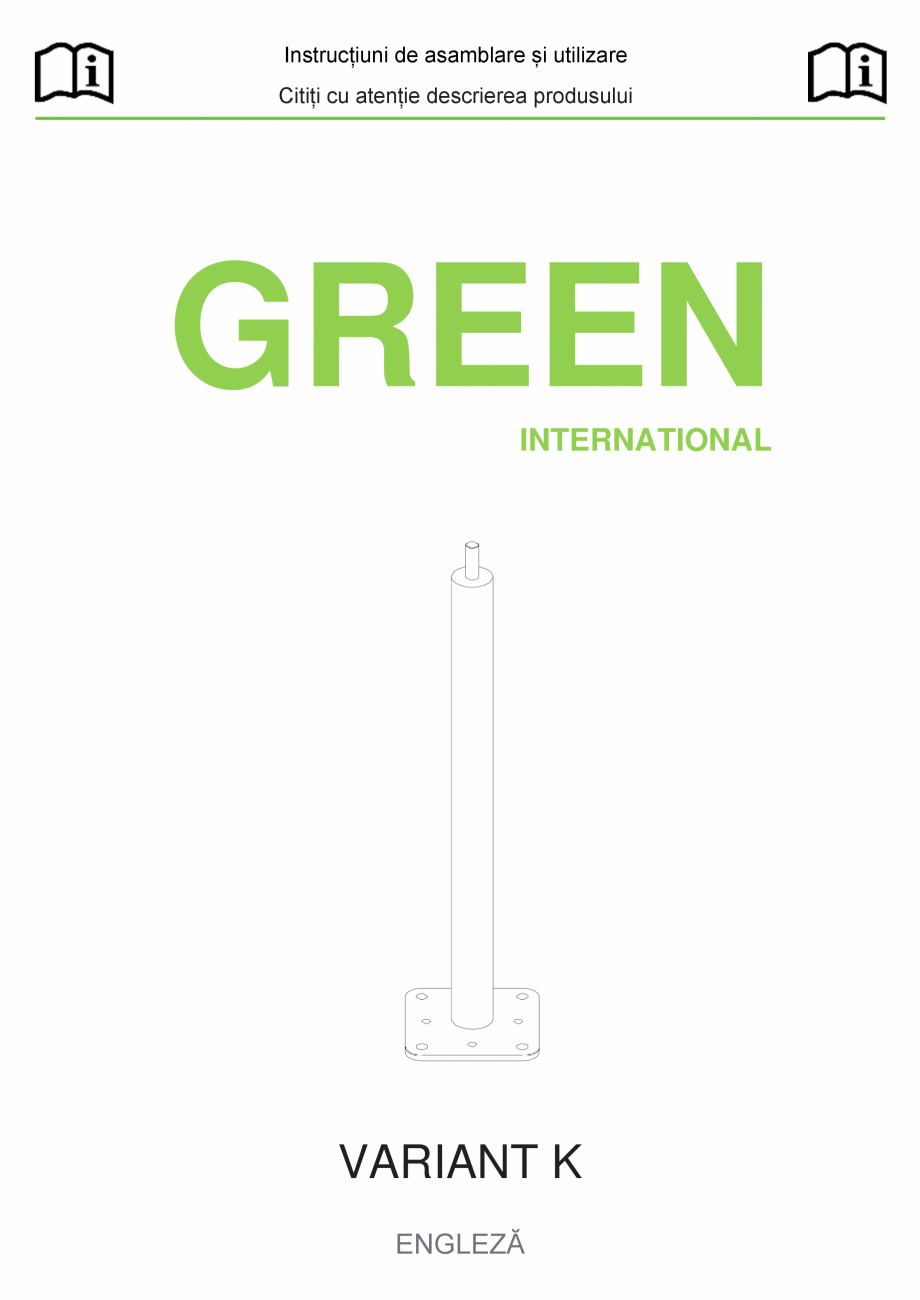

Pagina 1 - Fisa tehnica sistem siguranta Variant K GRUN Fisa tehnica Romana Instrucțiuni de...

Instrucțiuni de asamblare și utilizare Citiți cu atenție descrierea produsului GREEN INTERNATIONAL VARIANT K ENGLEZĂ VARIANT K DE ACHTUNG Die Montage und die Verwendung der Sicherungseinrichtung ist erst zulässig, nachdem der Monteur und der Anwender die Original Aufbau– und Verwendungsanleitung in der jeweiligen Landessprache gelesen hat. EN ATENȚIE Asamblarea și utilizarea produsului de siguranță este permisă numai după ce montatorul și utilizatorul au citit instrucțiunile originale de instalare și aplicare în limba țării lor de origine. FR ATTENTION Le montage et l’utilisation du dispositif de sécurité ne sont autorisés qu’après lecture par le monteur et par l’utili- sateur de la notice d‘origine de montage et d‘utilisation dans la langue du pays concerné. IT ATTENZIONE Il montaggio e l’uso del dispositivo di sicurezza è ammesso soltanto dopo che il montatore e l’utente hanno letto le istruzioni per l‘installazione e l‘uso nella

Pagina 1-Fisa tehnica sistem siguranta Variant K GRUN Fisa tehnica Romana Instrucțiuni de asamblare și...

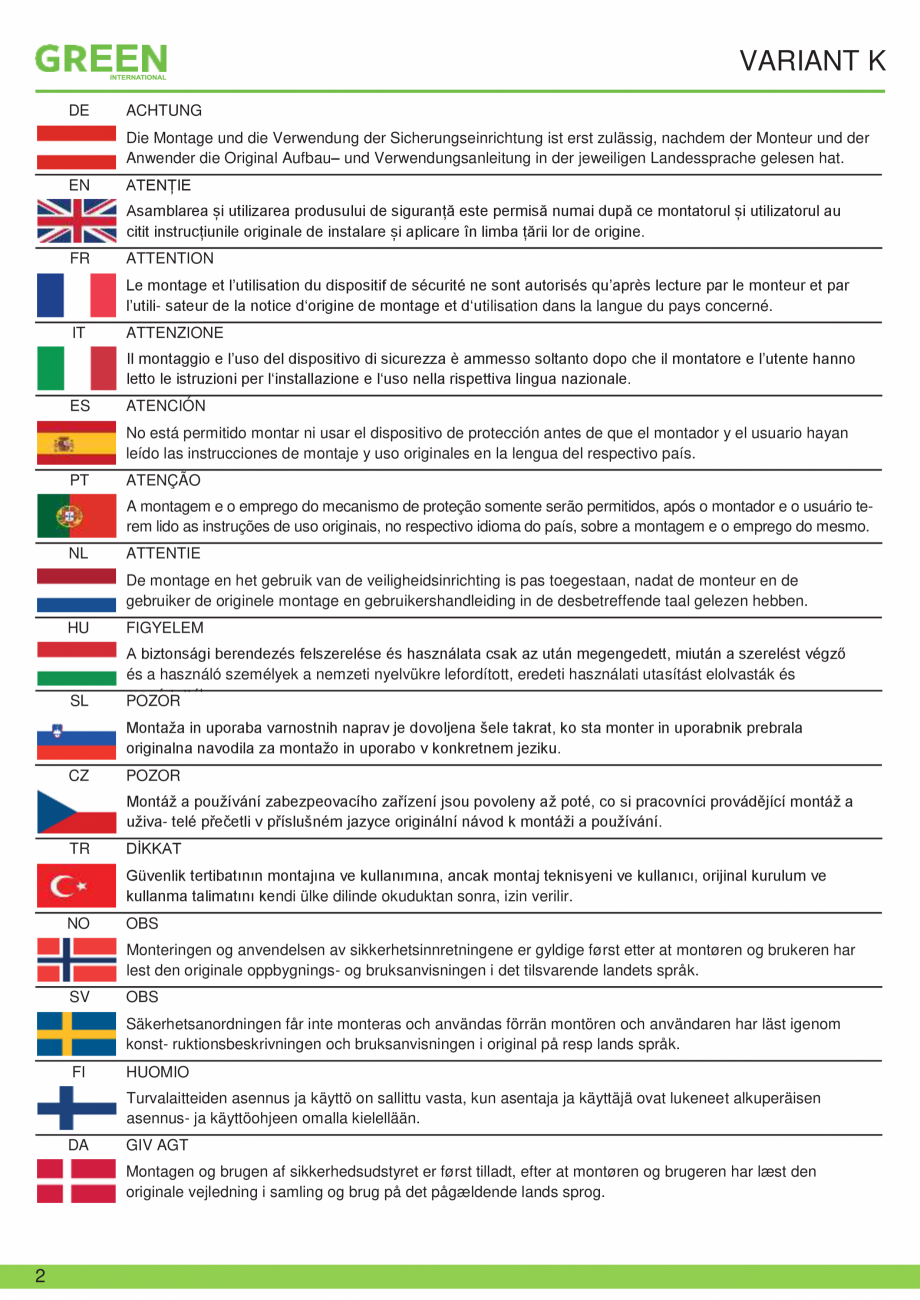

Pagina 2 - Fisa tehnica sistem siguranta Variant K GRUN Fisa tehnica Romana rispettiva lingua...

rispettiva lingua nazionale. ES ATENCIÓN No está permitido montar ni usar el dispositivo de protección antes de que el montador y el usuario hayan leído las instrucciones de montaje y uso originales en la lengua del respectivo país. PT ATENÇÃO A montagem e o emprego do mecanismo de proteção somente serão permitidos, após o montador e o usuário terem lido as instruções de uso originais, no respectivo idioma do país, sobre a montagem e o emprego do mesmo. NL ATTENTIE De montage en het gebruik van de veiligheidsinrichting is pas toegestaan, nadat de monteur en de gebruiker de originele montage en gebruikershandleiding in de desbetreffende taal gelezen hebben. HU FIGYELEM SL A biztonsági berendezés felszerelése és használata csak az után megengedett, miután a szerelést végző és a használó személyek a nemzeti nyelvükre lefordított, eredeti használati utasítást elolvasták és megértették. POZOR Montaža in uporaba varnostnih naprav je dovoljena

Pagina 2-Fisa tehnica sistem siguranta Variant K GRUN Fisa tehnica Romana rispettiva lingua nazionale.

ES

...

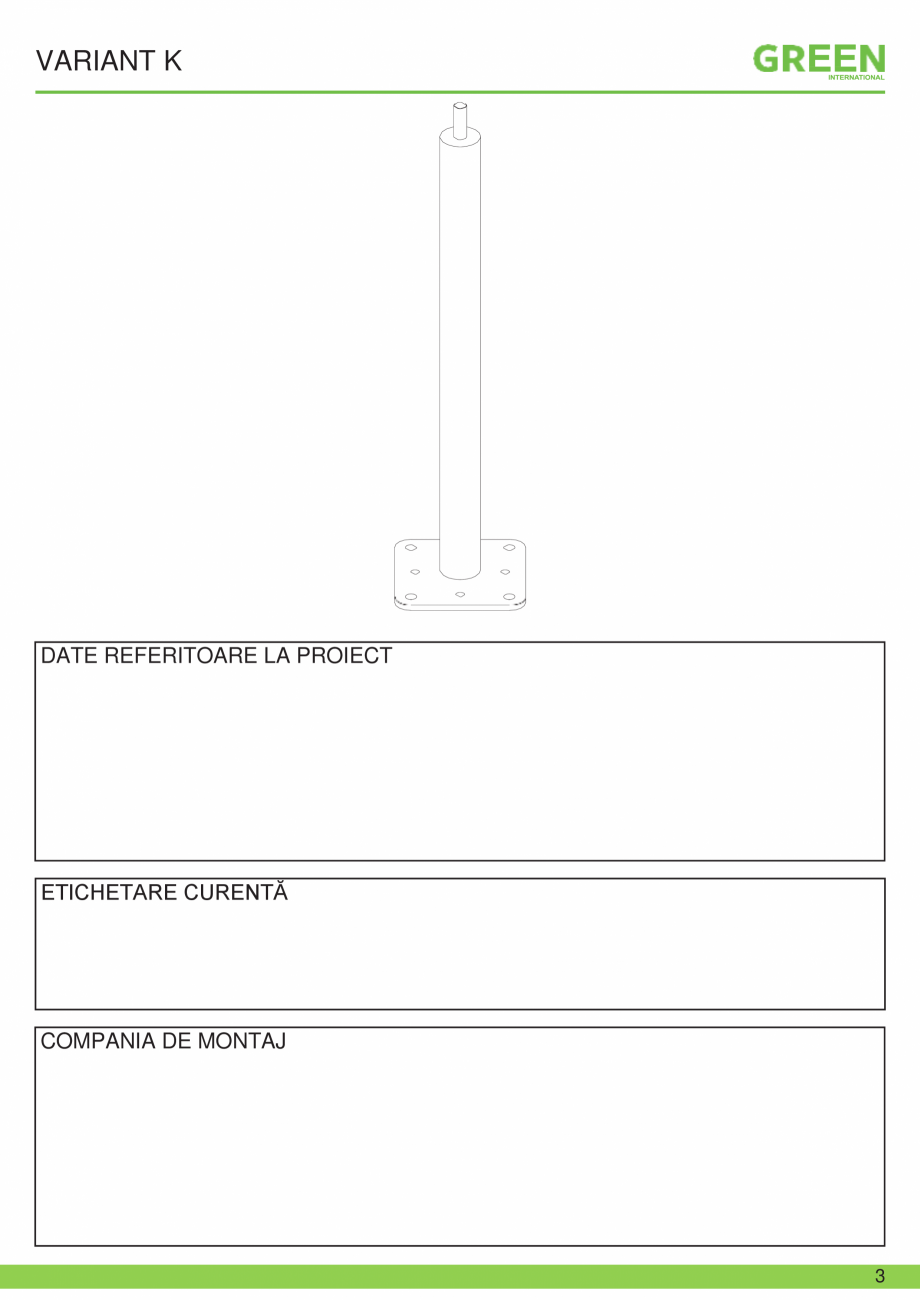

Pagina 3 - Fisa tehnica sistem siguranta Variant K GRUN Fisa tehnica Romana šele takrat, ko sta...

šele takrat, ko sta monter in uporabnik prebrala originalna navodila za montažo in uporabo v konkretnem jeziku. CZ POZOR Montáž a používání zabezpeovacího zařízení jsou povoleny až poté, co si pracovníci provádějící montáž a uživa- telé přečetli v příslušném jazyce originální návod k montáži a používání. TR DİKKAT Güvenlik tertibatının montajına ve kullanımına, ancak montaj teknisyeni ve kullanıcı, orijinal kurulum ve kullanma talimatını kendi ülke dilinde okuduktan sonra, izin verilir. NO OBS Monteringen og anvendelsen av sikkerhetsinnretningene er gyldige først etter at montøren og brukeren har lest den originale oppbygnings- og bruksanvisningen i det tilsvarende landets språk. SV OBS Säkerhetsanordningen får inte monteras och användas förrän montören och användaren har läst igenom konst- ruktionsbeskrivningen och bruksanvisningen i original på resp lands språk. FI HUOMIO Turvalaitteiden asennus ja käyttö on

Pagina 3-Fisa tehnica sistem siguranta Variant K GRUN Fisa tehnica Romana šele takrat, ko sta monter in...

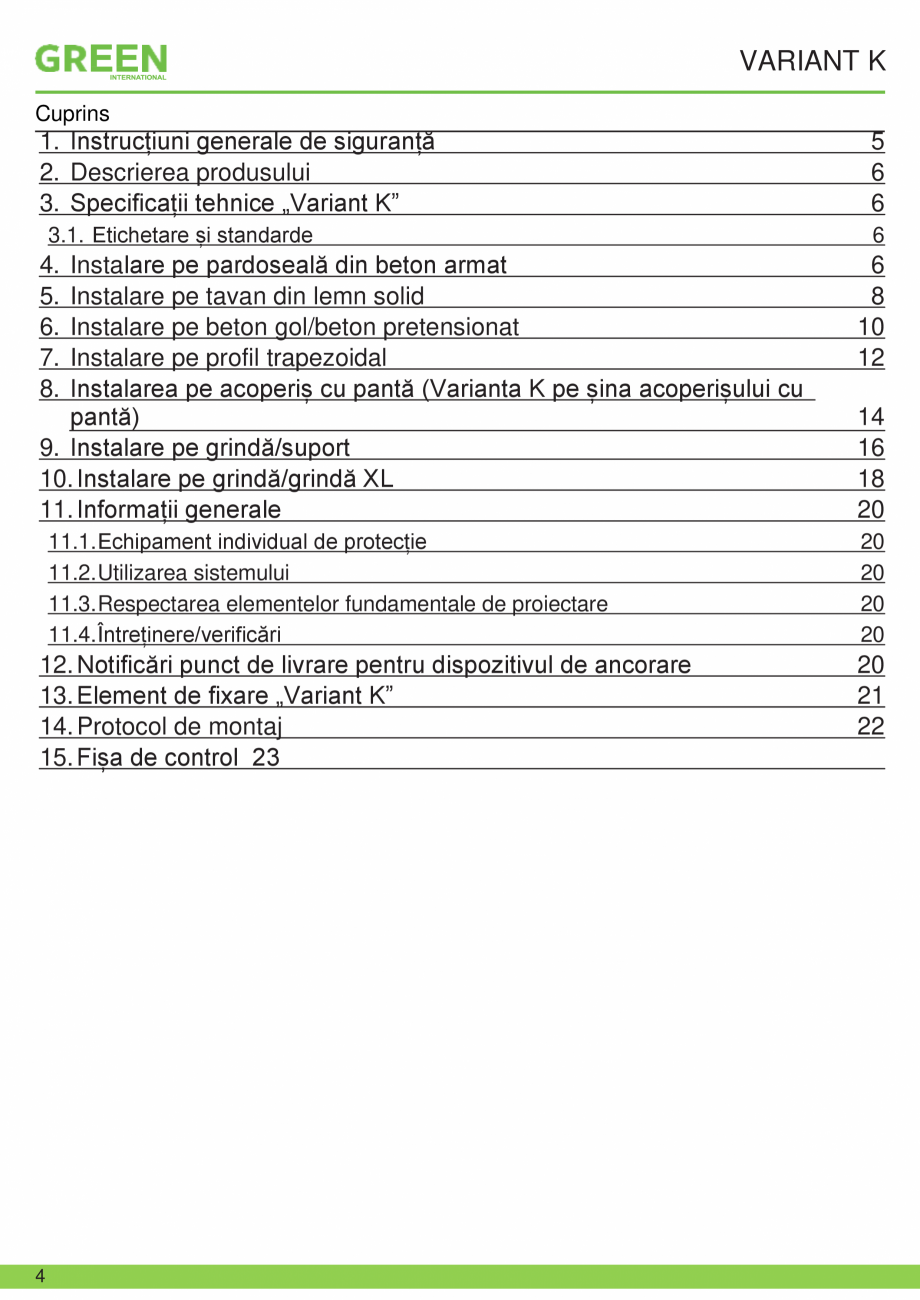

Pagina 4 - Fisa tehnica sistem siguranta Variant K GRUN Fisa tehnica Romana sallittu vasta, kun...

sallittu vasta, kun asentaja ja käyttäjä ovat lukeneet alkuperäisen asennus- ja käyttöohjeen omalla kielellään. DA GIV AGT Montagen og brugen af sikkerhedsudstyret er først tilladt, efter at montøren og brugeren har læst den originale vejledning i samling og brug på det pågældende lands sprog. 2 VARIANT K DATE REFERITOARE LA PROIECT ETICHETARE CURENTĂ COMPANIA DE MONTAJ 3 VARIANT K Cuprins 1. Instrucțiuni generale de siguranță 2. Descrierea produsului 3. Specificații tehnice „Variant K” 3.1. Etichetare și standarde Instalare pe pardoseală din beton armat Instalare pe tavan din lemn solid Instalare pe beton gol/beton pretensionat Instalare pe profil trapezoidal Instalarea pe acoperiș cu pantă (Varianta K pe șina acoperișului cu pantă) 9. Instalare pe grindă/suport 10. Instalare pe grindă/grindă XL 11. Informații generale 4. 5. 6. 7. 8. 11.1. Echipament individual de protecție 11.2. Utilizarea sistemului 11.3. Respectarea elementelor funda

Pagina 4-Fisa tehnica sistem siguranta Variant K GRUN Fisa tehnica Romana sallittu vasta, kun asentaja ja...

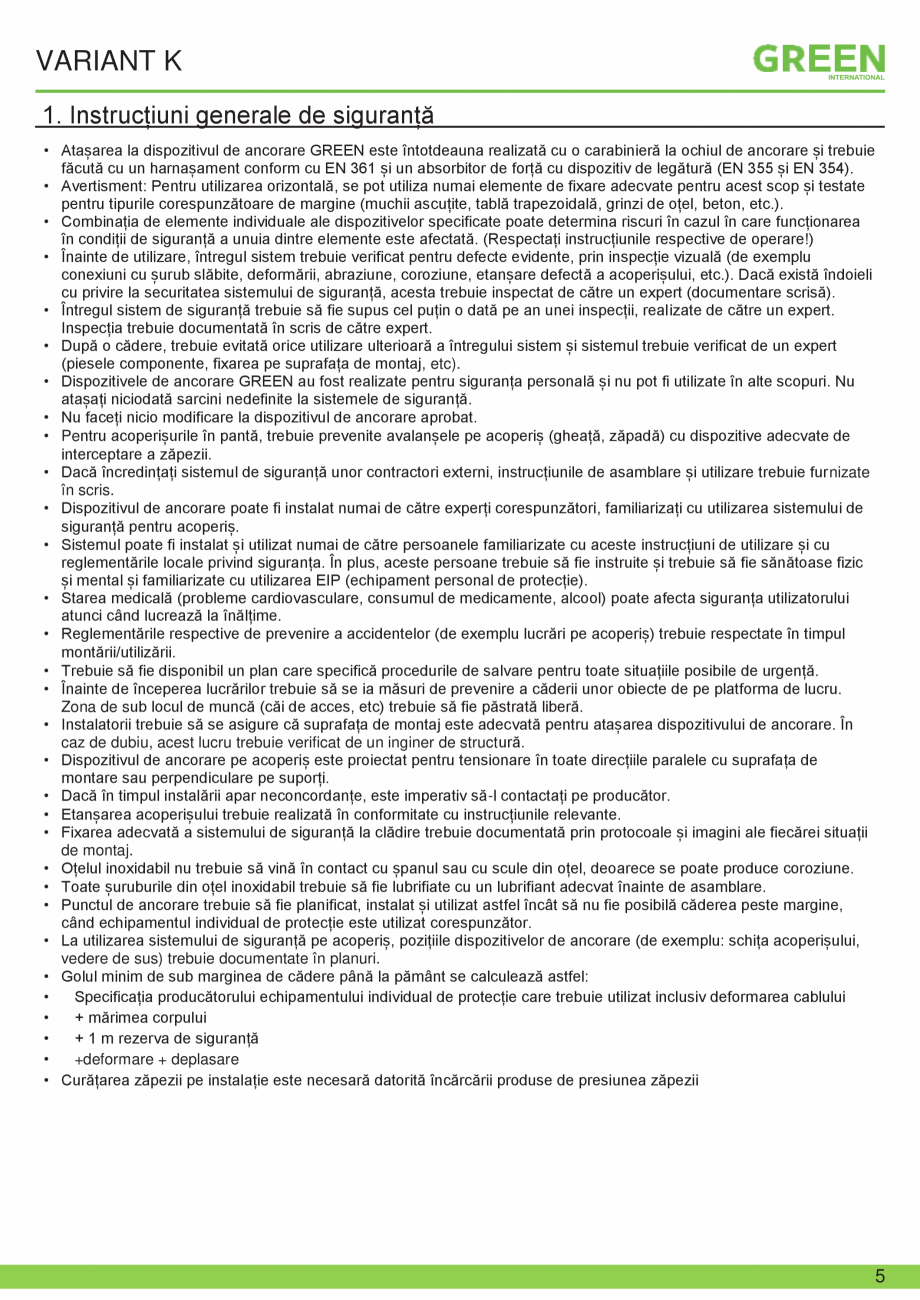

Pagina 5 - Fisa tehnica sistem siguranta Variant K GRUN Fisa tehnica Romana mentale de proiectare
11...

mentale de proiectare 11.4. Întreținere/verificări 12. Notificări punct de livrare pentru dispozitivul de ancorare 13. Element de fixare „Variant K” 14. Protocol de montaj 15. Fișa de control 23 4 5 6 6 6 6 8 10 12 14 16 18 20 20 20 20 20 20 21 22 VARIANT K 1. Instrucțiuni generale de siguranță • Atașarea la dispozitivul de ancorare GREEN este întotdeauna realizată cu o carabinieră la ochiul de ancorare și trebuie făcută cu un harnașament conform cu EN 361 și un absorbitor de forță cu dispozitiv de legătură (EN 355 și EN 354). • Avertisment: Pentru utilizarea orizontală, se pot utiliza numai elemente de fixare adecvate pentru acest scop și testate pentru tipurile corespunzătoare de margine (muchii ascuțite, tablă trapezoidală, grinzi de oțel, beton, etc.). • Combinația de elemente individuale ale dispozitivelor specificate poate determina riscuri în cazul în care funcționarea în condiții de siguranță a unuia dintre elemente este afe

Pagina 5-Fisa tehnica sistem siguranta Variant K GRUN Fisa tehnica Romana mentale de proiectare
11.4....

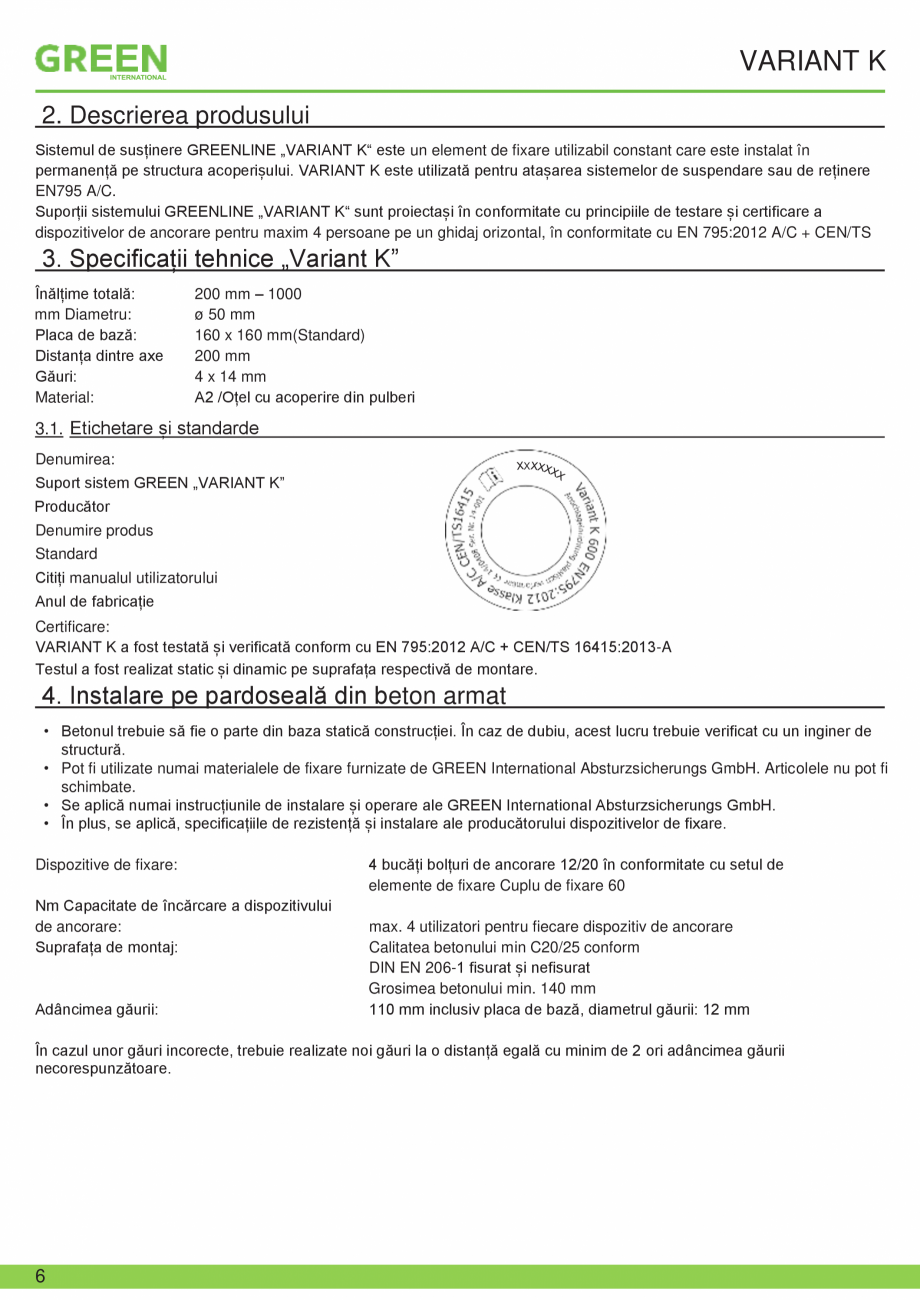

Pagina 6 - Fisa tehnica sistem siguranta Variant K GRUN Fisa tehnica Romana ctată. (Respectați...

ctată. (Respectați instrucțiunile respective de operare!) • Înainte de utilizare, întregul sistem trebuie verificat pentru defecte evidente, prin inspecție vizuală (de exemplu conexiuni cu șurub slăbite, deformării, abraziune, coroziune, etanșare defectă a acoperișului, etc.). Dacă există îndoieli cu privire la securitatea sistemului de siguranță, acesta trebuie inspectat de către un expert (documentare scrisă). • Întregul sistem de siguranță trebuie să fie supus cel puțin o dată pe an unei inspecții, realizate de către un expert. Inspecția trebuie documentată în scris de către expert. • După o cădere, trebuie evitată orice utilizare ulterioară a întregului sistem și sistemul trebuie verificat de un expert (piesele componente, fixarea pe suprafața de montaj, etc). • Dispozitivele de ancorare GREEN au fost realizate pentru siguranța personală și nu pot fi utilizate în alte scopuri. Nu atașați niciodată sarcini nedefinite la sistemele

Pagina 7 - Fisa tehnica sistem siguranta Variant K GRUN Fisa tehnica Romana de siguranță.
• Nu ...

de siguranță. • Nu faceți nicio modificare la dispozitivul de ancorare aprobat. • Pentru acoperișurile în pantă, trebuie prevenite avalanșele pe acoperiș (gheață, zăpadă) cu dispozitive adecvate de interceptare a zăpezii. • Dacă încredințați sistemul de siguranță unor contractori externi, instrucțiunile de asamblare și utilizare trebuie furnizate în scris. • Dispozitivul de ancorare poate fi instalat numai de către experți corespunzători, familiarizați cu utilizarea sistemului de siguranță pentru acoperiș. • Sistemul poate fi instalat și utilizat numai de către persoanele familiarizate cu aceste instrucțiuni de utilizare și cu reglementările locale privind siguranța. În plus, aceste persoane trebuie să fie instruite și trebuie să fie sănătoase fizic și mental și familiarizate cu utilizarea EIP (echipament personal de protecție). • Starea medicală (probleme cardiovasculare, consumul de medicamente, alcool) poate afecta siguranța

Pagina 7-Fisa tehnica sistem siguranta Variant K GRUN Fisa tehnica Romana de siguranță.
• Nu faceți...

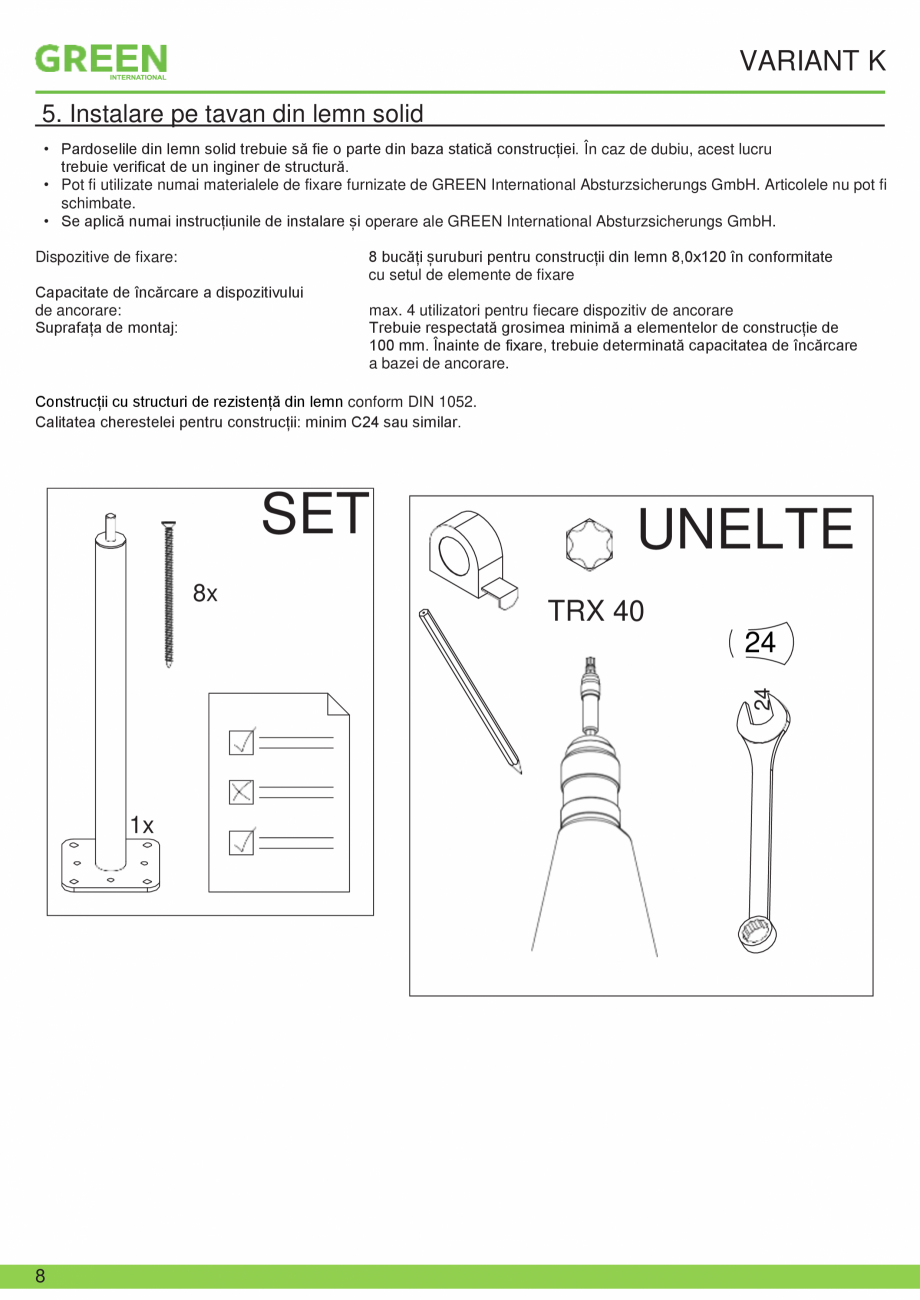

Pagina 8 - Fisa tehnica sistem siguranta Variant K GRUN Fisa tehnica Romana utilizatorului
atunci...

utilizatorului atunci când lucrează la înălțime. • Reglementările respective de prevenire a accidentelor (de exemplu lucrări pe acoperiș) trebuie respectate în timpul montării/utilizării. • Trebuie să fie disponibil un plan care specifică procedurile de salvare pentru toate situațiile posibile de urgență. • Înainte de începerea lucrărilor trebuie să se ia măsuri de prevenire a căderii unor obiecte de pe platforma de lucru. Zona de sub locul de muncă (căi de acces, etc) trebuie să fie păstrată liberă. • Instalatorii trebuie să se asigure că suprafața de montaj este adecvată pentru atașarea dispozitivului de ancorare. În caz de dubiu, acest lucru trebuie verificat de un inginer de structură. • Dispozitivul de ancorare pe acoperiș este proiectat pentru tensionare în toate direcțiile paralele cu suprafața de montare sau perpendiculare pe suporți. • Dacă în timpul instalării apar neconcordanțe, este imperativ să-l contactați pe prod

Pagina 8-Fisa tehnica sistem siguranta Variant K GRUN Fisa tehnica Romana utilizatorului
atunci când...

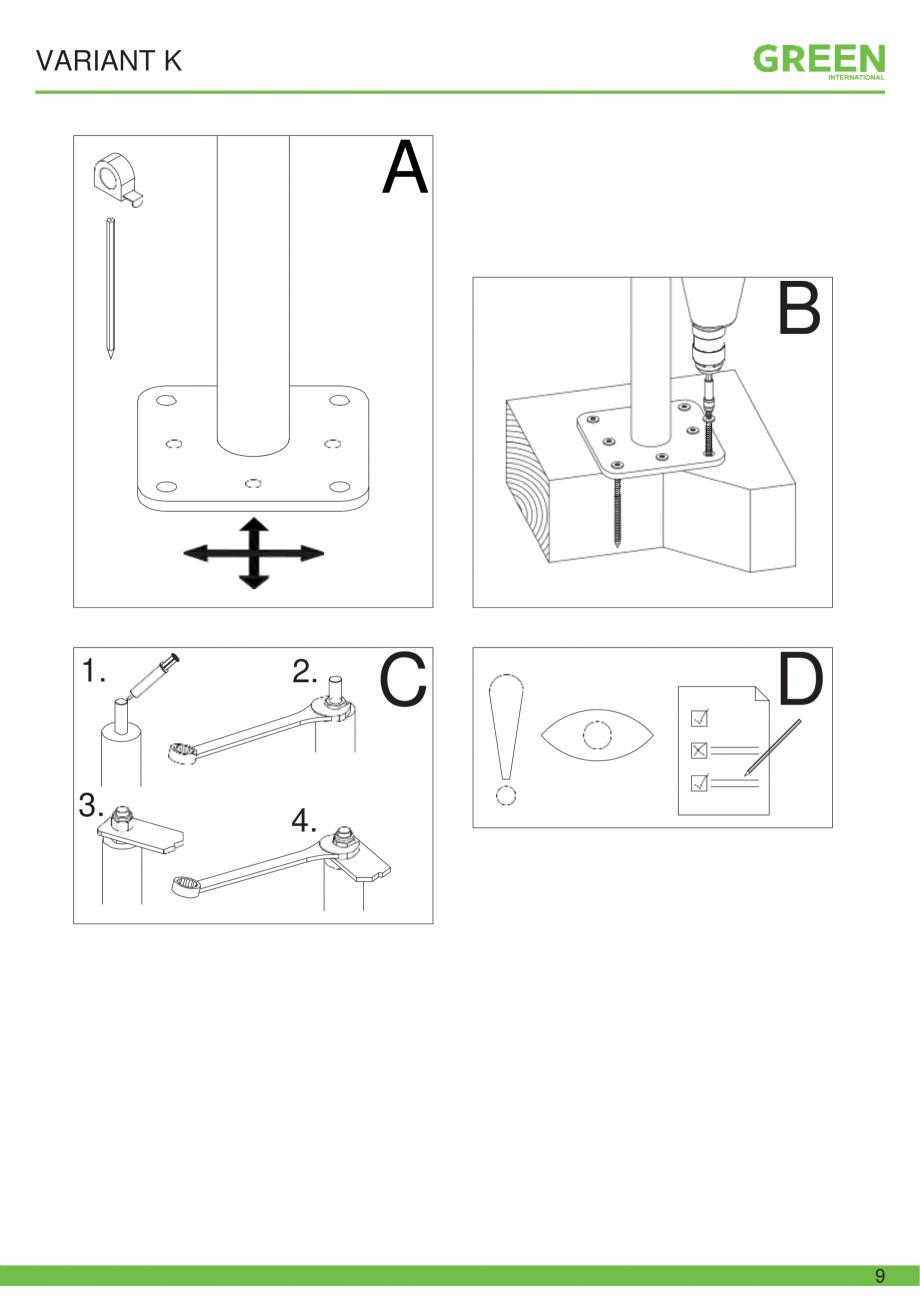

Pagina 9 - Fisa tehnica sistem siguranta Variant K GRUN Fisa tehnica Romana ucător.
• Etanșarea ...

ucător. • Etanșarea acoperișului trebuie realizată în conformitate cu instrucțiunile relevante. • Fixarea adecvată a sistemului de siguranță la clădire trebuie documentată prin protocoale și imagini ale fiecărei situații de montaj. • Oțelul inoxidabil nu trebuie să vină în contact cu șpanul sau cu scule din oțel, deoarece se poate produce coroziune. • Toate șuruburile din oțel inoxidabil trebuie să fie lubrifiate cu un lubrifiant adecvat înainte de asamblare. • Punctul de ancorare trebuie să fie planificat, instalat și utilizat astfel încât să nu fie posibilă căderea peste margine, când echipamentul individual de protecție este utilizat corespunzător. • La utilizarea sistemului de siguranță pe acoperiș, pozițiile dispozitivelor de ancorare (de exemplu: schița acoperișului, vedere de sus) trebuie documentate în planuri. • Golul minim de sub marginea de cădere până la pământ se calculează astfel: • Specificația producătorul

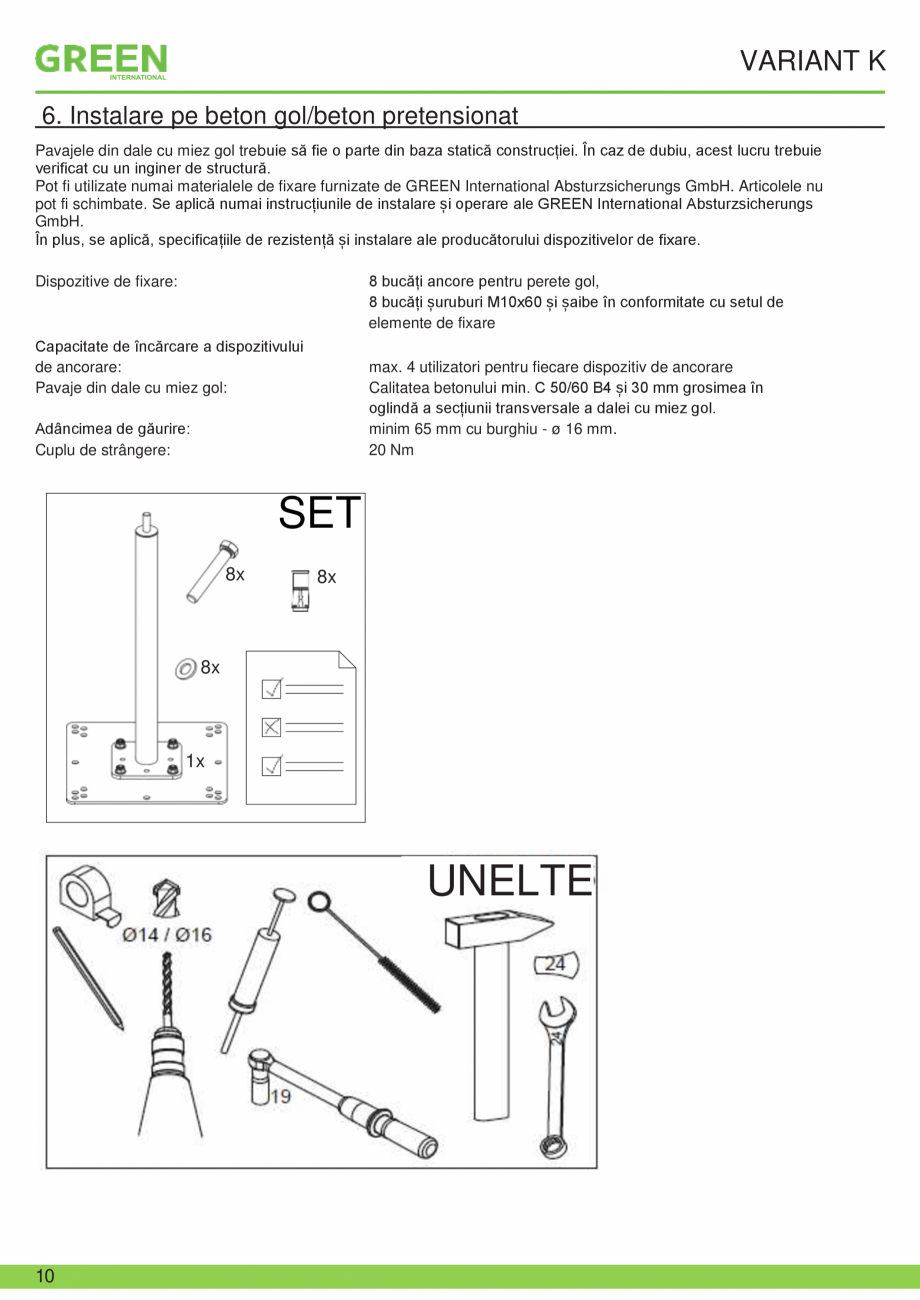

Pagina 10 - Fisa tehnica sistem siguranta Variant K GRUN Fisa tehnica Romana ui echipamentului...

ui echipamentului individual de protecție care trebuie utilizat inclusiv deformarea cablului • + mărimea corpului • + 1 m rezerva de siguranță • +deformare + deplasare • Curățarea zăpezii pe instalație este necesară datorită încărcării produse de presiunea zăpezii 5 VARIANT K 2. Descrierea produsului Sistemul de susținere GREENLINE „VARIANT K“ este un element de fixare utilizabil constant care este instalat în permanență pe structura acoperișului. VARIANT K este utilizată pentru atașarea sistemelor de suspendare sau de reținere EN795 A/C. Suporții sistemului GREENLINE „VARIANT K“ sunt proiectași în conformitate cu principiile de testare și certificare a dispozitivelor de ancorare pentru maxim 4 persoane pe un ghidaj orizontal, în conformitate cu EN 795:2012 A/C + CEN/TS 3. Specificații tehnice „Variant K” Înălțime totală: mm Diametru: Placa de bază: Distanța dintre axe Găuri: Material: 200 mm – 1000 ø 50 mm 160 x 160 mm(Sta

Pagina 10-Fisa tehnica sistem siguranta Variant K GRUN Fisa tehnica Romana ui echipamentului individual de...

Pagina 11 - Fisa tehnica sistem siguranta Variant K GRUN Fisa tehnica Romana ndard)
200 mm
4 x 14 mm...

ndard) 200 mm 4 x 14 mm A2 /Oțel cu acoperire din pulberi 3.1. Etichetare și standarde Denumirea: X Suport sistem GREEN „VARIANT K” Producător Denumire produs Standard Citiți manualul utilizatorului Anul de fabricație Certificare: VARIANT K a fost testată și verificată conform cu EN 795:2012 A/C + CEN/TS 16415:2013-A Testul a fost realizat static și dinamic pe suprafața respectivă de montare. 4. Instalare pe pardoseală din beton armat • Betonul trebuie să fie o parte din baza statică construcției. În caz de dubiu, acest lucru trebuie verificat cu un inginer de structură. • Pot fi utilizate numai materialele de fixare furnizate de GREEN International Absturzsicherungs GmbH. Articolele nu pot fi schimbate. • Se aplică numai instrucțiunile de instalare și operare ale GREEN International Absturzsicherungs GmbH. • În plus, se aplică, specificațiile de rezistență și instalare ale producătorului dispozitivelor de fixare. Dispozitive de fixare: Nm Cap

Pagina 11-Fisa tehnica sistem siguranta Variant K GRUN Fisa tehnica Romana ndard)
200 mm
4 x 14 mm
A2 /Oțel...

Pagina 12 - Fisa tehnica sistem siguranta Variant K GRUN Fisa tehnica Romana acitate de încărcare ...

acitate de încărcare a dispozitivului de ancorare: Suprafața de montaj: Adâncimea găurii: 4 bucăți bolțuri de ancorare 12/20 în conformitate cu setul de elemente de fixare Cuplu de fixare 60 max. 4 utilizatori pentru fiecare dispozitiv de ancorare Calitatea betonului min C20/25 conform DIN EN 206-1 fisurat și nefisurat Grosimea betonului min. 140 mm 110 mm inclusiv placa de bază, diametrul găurii: 12 mm În cazul unor găuri incorecte, trebuie realizate noi găuri la o distanță egală cu minim de 2 ori adâncimea găurii necorespunzătoare. 6 VARIANT K SET UNELTE 4x Ø12 24 24 19 1x A B 1. 4. 2. 3. C 70 Nm 1. 2. 3. 4. D 1. 2. E 7 VARIANT K 5. Instalare pe tavan din lemn solid • Pardoselile din lemn solid trebuie să fie o parte din baza statică construcției. În caz de dubiu, acest lucru trebuie verificat de un inginer de structură. • Pot fi utilizate numai materialele de fixare furnizate de GREEN International Absturzsicherungs GmbH. A

Pagina 12-Fisa tehnica sistem siguranta Variant K GRUN Fisa tehnica Romana acitate de încărcare a...

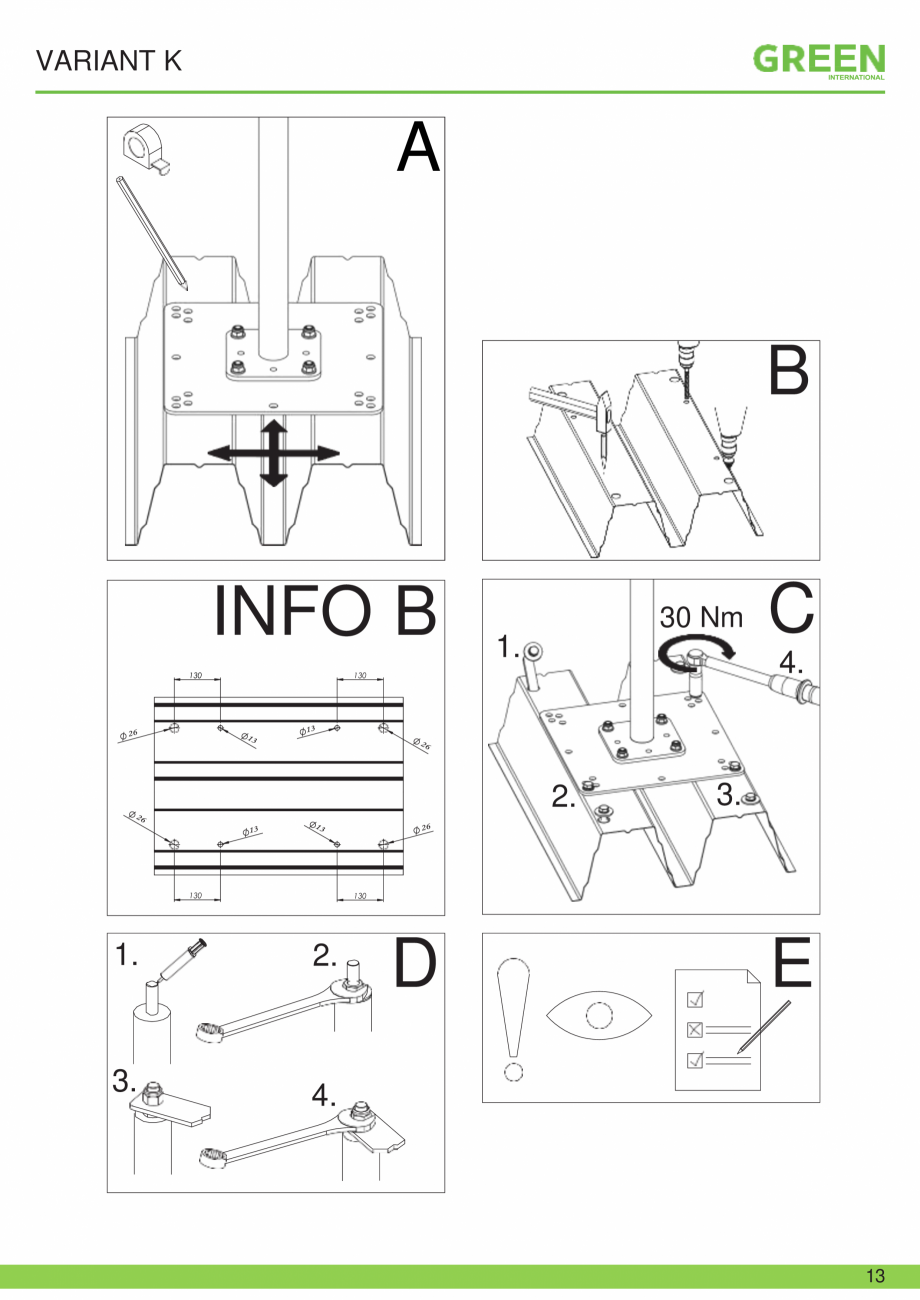

Pagina 13 - Fisa tehnica sistem siguranta Variant K GRUN Fisa tehnica Romana rticolele nu pot fi...

rticolele nu pot fi schimbate. • Se aplică numai instrucțiunile de instalare și operare ale GREEN International Absturzsicherungs GmbH. 8 bucăți șuruburi pentru construcții din lemn 8,0x120 în conformitate cu setul de elemente de fixare Dispozitive de fixare: Capacitate de încărcare a dispozitivului de ancorare: Suprafața de montaj: max. 4 utilizatori pentru fiecare dispozitiv de ancorare Trebuie respectată grosimea minimă a elementelor de construcție de 100 mm. Înainte de fixare, trebuie determinată capacitatea de încărcare a bazei de ancorare. Construcții cu structuri de rezistență din lemn conform DIN 1052. Calitatea cherestelei pentru construcții: minim C24 sau similar. SET 8x UNELTE TRX 40 24 24 1x 8 VARIANT K A B 1. 2. 3. 4. C D 9 VARIANT K 6. Instalare pe beton gol/beton pretensionat Pavajele din dale cu miez gol trebuie să fie o parte din baza statică construcției. În caz de dubiu, acest lucru trebuie verificat cu un inginer de st

Pagina 13-Fisa tehnica sistem siguranta Variant K GRUN Fisa tehnica Romana rticolele nu pot fi
schimbate.
• ...

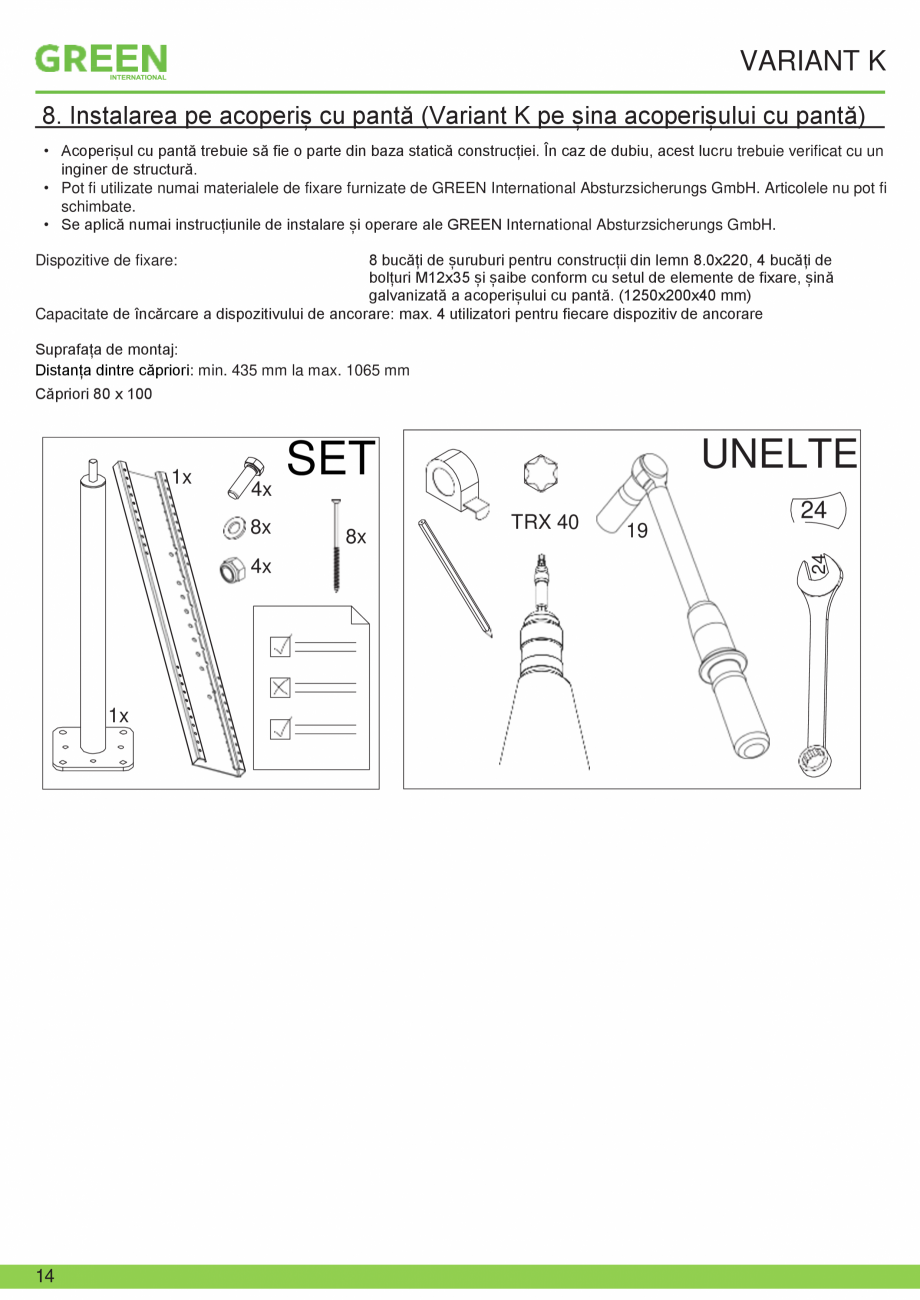

Pagina 14 - Fisa tehnica sistem siguranta Variant K GRUN Fisa tehnica Romana ructură.
Pot fi...

ructură. Pot fi utilizate numai materialele de fixare furnizate de GREEN International Absturzsicherungs GmbH. Articolele nu pot fi schimbate. Se aplică numai instrucțiunile de instalare și operare ale GREEN International Absturzsicherungs GmbH. În plus, se aplică, specificațiile de rezistență și instalare ale producătorului dispozitivelor de fixare. 8 bucăți ancore pentru perete gol, 8 bucăți șuruburi M10x60 și șaibe în conformitate cu setul de elemente de fixare Dispozitive de fixare: Capacitate de încărcare a dispozitivului de ancorare: Pavaje din dale cu miez gol: max. 4 utilizatori pentru fiecare dispozitiv de ancorare Calitatea betonului min. C 50/60 B4 și 30 mm grosimea în oglindă a secțiunii transversale a dalei cu miez gol. minim 65 mm cu burghiu - ø 16 mm. 20 Nm Adâncimea de găurire: Cuplu de strângere: SET 8x 8x 8x 1x UNELTE 10 VARIANT K A Ø14 1. D C Ø16 B 20 Nm 2. 3. 5. 4. 1. 2. 3. 4. E F 11 VARIANT K 7. Instalar

Pagina 14-Fisa tehnica sistem siguranta Variant K GRUN Fisa tehnica Romana ructură.
Pot fi utilizate numai...

Pagina 15 - Fisa tehnica sistem siguranta Variant K GRUN Fisa tehnica Romana ea pe profil...

ea pe profil trapezoidal • Material: foi de tablă din oțel, de cel puțin 0,75 mm. • Profilul trapezoidal trebuie să fie o parte din baza statică construcției. În caz de dubiu, acest lucru trebuie verificat de un inginer de structură. • Pot fi utilizate numai materialele de fixare furnizate de compania GREEN International Absturzsicherungs GmbH. Piesele individuale nu pot fi schimbate. • Se aplică numai instrucțiunile de instalare și operare ale companiei GREEN International Absturzsicherungs GmbH. Capacitate de încărcare a dispozitivului de ancorare: 4 buc. foi, 8 bucăți șuruburi M10 x 60 + șaibe în conformitate cu setul de elemente de fixare Cuplu de strângere: 20 Nm max. 4 utilizatori pentru fiecare dispozitiv de ancorare UNELTE SET 4x Ø5/13 1x 7x Ø26 4x 1x 8x 4x 12 19 24 24 Dispozitive de fixare: VARIANT K A B INFO B 130 30 Nm 1. 4. 130 2. 130 C 3. 130 1. 2. 3. 4. D E 13 VARIANT K 8. Instalarea pe acoperiș cu pantă (Va

Pagina 15-Fisa tehnica sistem siguranta Variant K GRUN Fisa tehnica Romana ea pe profil trapezoidal
•...

Pagina 16 - Fisa tehnica sistem siguranta Variant K GRUN Fisa tehnica Romana riant K pe șina...

riant K pe șina acoperișului cu pantă) • Acoperișul cu pantă trebuie să fie o parte din baza statică construcției. În caz de dubiu, acest lucru trebuie verificat cu un inginer de structură. • Pot fi utilizate numai materialele de fixare furnizate de GREEN International Absturzsicherungs GmbH. Articolele nu pot fi schimbate. • Se aplică numai instrucțiunile de instalare și operare ale GREEN International Absturzsicherungs GmbH. 8 bucăți de șuruburi pentru construcții din lemn 8.0x220, 4 bucăți de bolțuri M12x35 și șaibe conform cu setul de elemente de fixare, șină galvanizată a acoperișului cu pantă. (1250x200x40 mm) Capacitate de încărcare a dispozitivului de ancorare: max. 4 utilizatori pentru fiecare dispozitiv de ancorare Dispozitive de fixare: Suprafața de montaj: Distanța dintre căpriori: min. 435 mm la max. 1065 mm Căpriori 80 x 100 8x 4x 1x 14 UNELTE SET 4x 8x TRX 40 24 19 24 1x VARIANT K 1. 3. B min. 100 mm A min. 80 mm min

Pagina 16-Fisa tehnica sistem siguranta Variant K GRUN Fisa tehnica Romana riant K pe șina acoperișului cu...

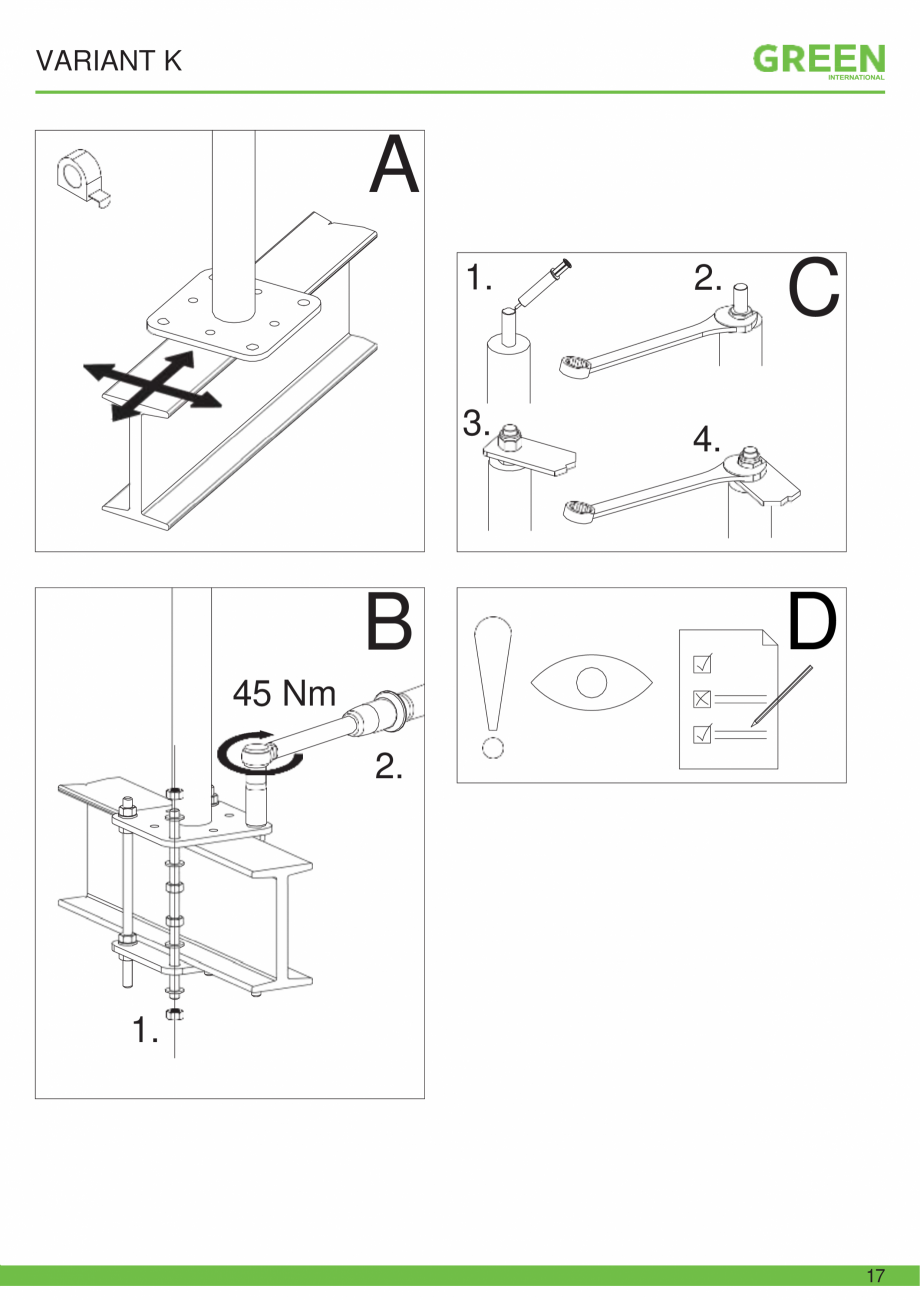

Pagina 17 - Fisa tehnica sistem siguranta Variant K GRUN Fisa tehnica Romana . 435 mm / max. 1065 mm...

. 435 mm / max. 1065 mm 2. C 4x 4x 1. 2. 3. 4. E min. 85 mm 45 Nm D F 15 VARIANT K 9. Instalare pe grindă/structură de susținere • Structura de susținere/grinda trebuie să fie o parte din baza statică construcției. În caz de dubiu, acest lucru trebuie verificat cu un inginer de structură. • Pot fi utilizate numai materialele de fixare furnizate de GREEN International Absturzsicherungs GmbH. Articolele nu pot fi schimbate. • Se aplică numai instrucțiunile de instalare și operare ale GREEN International Absturzsicherungs GmbH. 1 bucată. Contra placă (160x160 mm) 4 bucăți. Tije filetate M12x250 16 bucăți. Piuliță M12 16 bucăți. Șaibe M12 Dispozitive de fixare: Capacitate de încărcare a dispozitivului de ancorare: max. 4 utilizatori pentru fiecare dispozitiv de ancorare Suprafața de montaj: Lățimea maximă a suportului 95 mm UNELTE 16x SET 24 1x 19 4x 1x 16 24 16x VARIANT K A B 1. 2. 3. 4. C D 45 Nm 2. 1. 17 VARIANT

Pagina 17-Fisa tehnica sistem siguranta Variant K GRUN Fisa tehnica Romana . 435 mm / max. 1065 mm

2.

C

4x
...

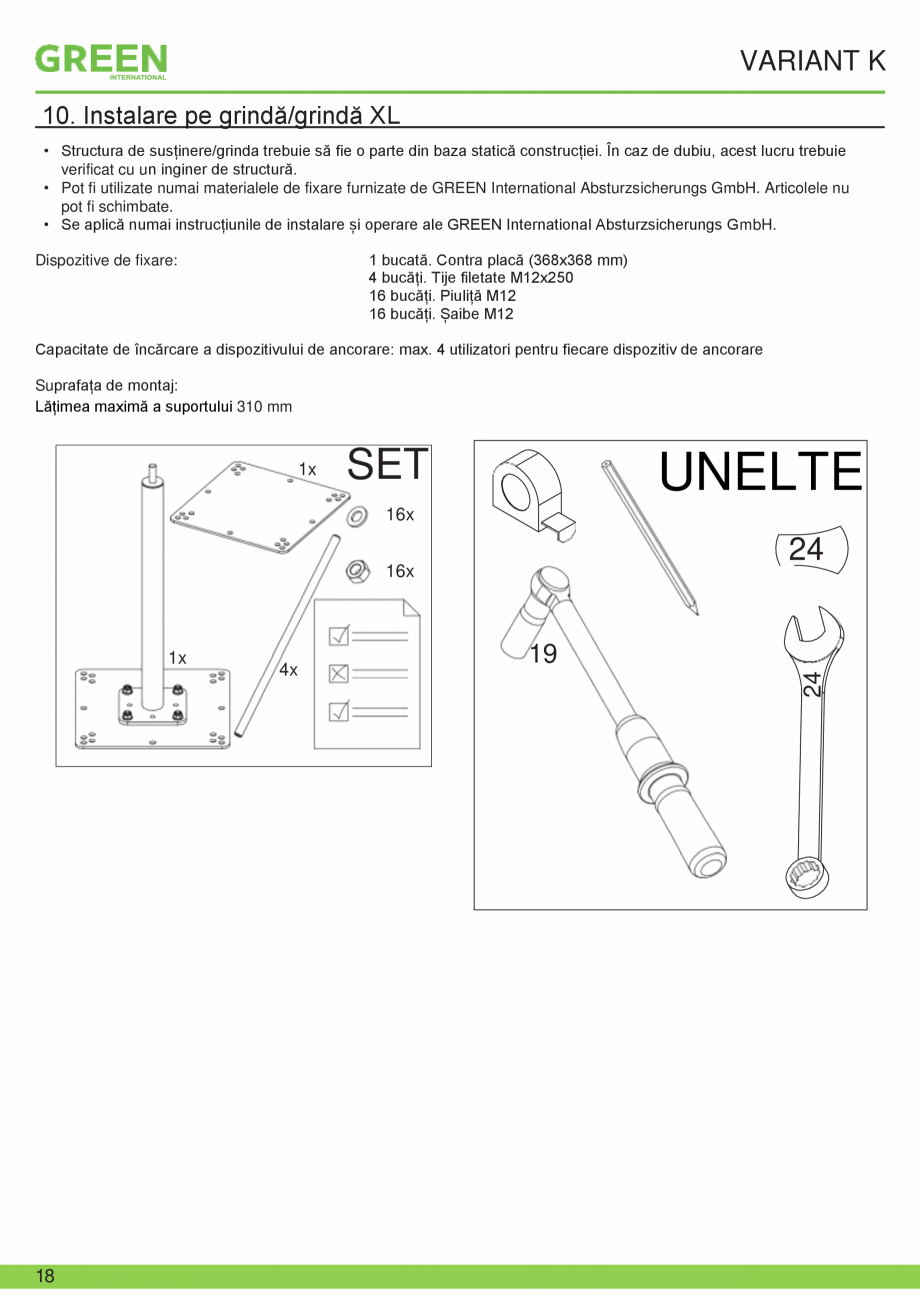

Pagina 18 - Fisa tehnica sistem siguranta Variant K GRUN Fisa tehnica Romana K
10. Instalare pe...

K 10. Instalare pe grindă/grindă XL • Structura de susținere/grinda trebuie să fie o parte din baza statică construcției. În caz de dubiu, acest lucru trebuie verificat cu un inginer de structură. • Pot fi utilizate numai materialele de fixare furnizate de GREEN International Absturzsicherungs GmbH. Articolele nu pot fi schimbate. • Se aplică numai instrucțiunile de instalare și operare ale GREEN International Absturzsicherungs GmbH. 1 bucată. Contra placă (368x368 mm) 4 bucăți. Tije filetate M12x250 16 bucăți. Piuliță M12 16 bucăți. Șaibe M12 Dispozitive de fixare: Capacitate de încărcare a dispozitivului de ancorare: max. 4 utilizatori pentru fiecare dispozitiv de ancorare Suprafața de montaj: Lățimea maximă a suportului 310 mm 1x SET UNELTE 16x 24 16x 18 4x 19 24 1x VARIANT K GREE N 19 VARIANT K 11. Informații generale 11.1. Echipament individual de protecție Înainte de fiecare utilizare, verificați dacă starea harnașamentulu

Pagina 18-Fisa tehnica sistem siguranta Variant K GRUN Fisa tehnica Romana K
10. Instalare pe grindă/grindă ...

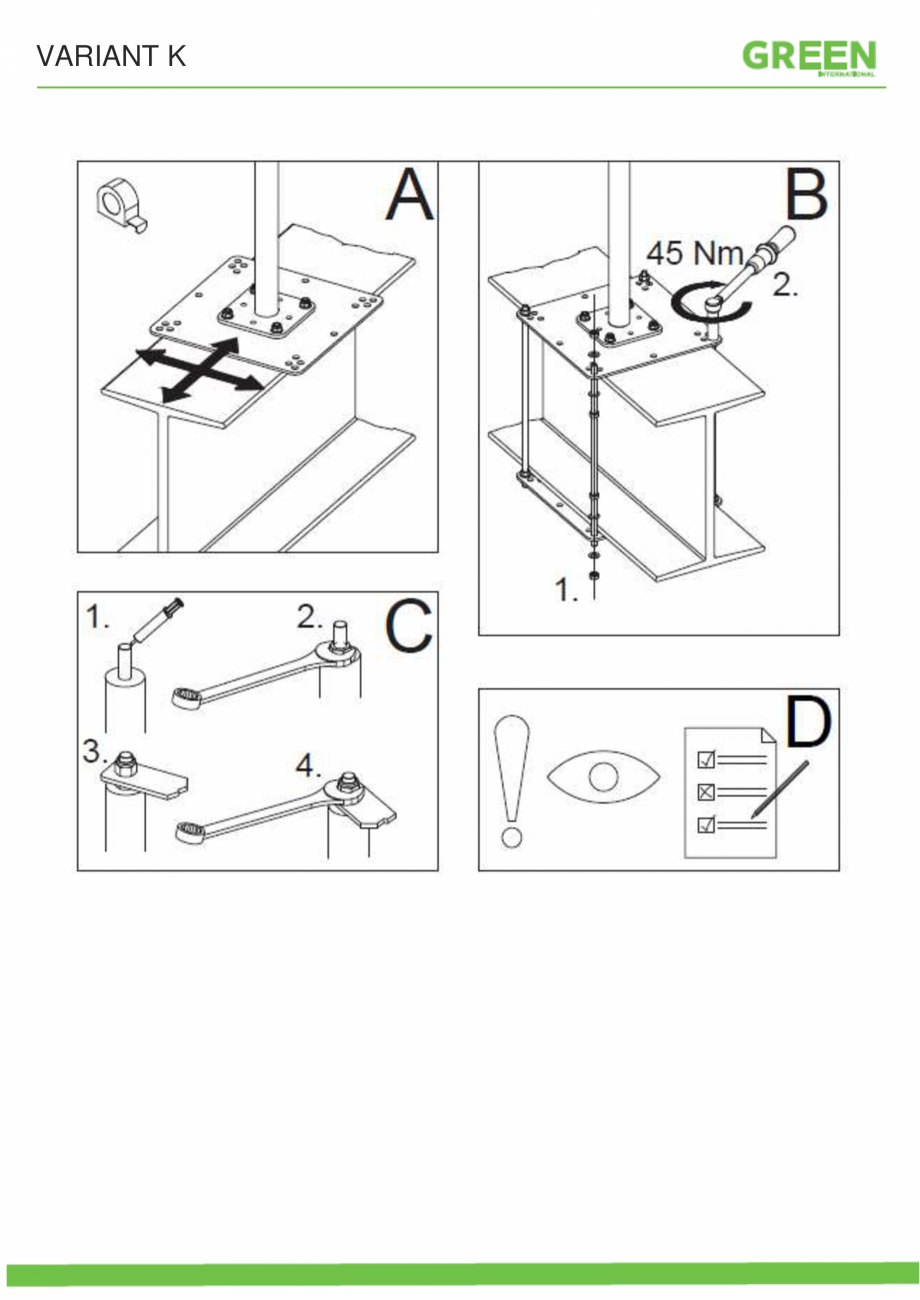

Pagina 19 - Fisa tehnica sistem siguranta Variant K GRUN Fisa tehnica Romana i, absorbitorilor de...

i, absorbitorilor de cădere și cârligelor carabinierelor este corespunzătoare (sau sunt deteriorate). Nu utilizați dispozitivul de ancorare în cazul în care există îndoieli cu privire la starea sa de siguranță. În acest caz, dispozitivul de ancorare trebuie să fie verificat imediat de un expert sau producător și înlocuit, dacă este cazul (vezi 8.4). Dispozitivul de ancorare care a trecut prin experiența unei căderi trebuie retras și înlocuit de către o persoană calificată sau de producător. Instrucțiunile de utilizare ale altor produse utilizate în legătură cu acest produs trebuie luate în considerare. 11.2. Utilizarea sistemului La utilizarea dispozitivului de ancorare, asigurați-vă că aceste curele nu vor fi expuse la foc sau la alte surse de căldură. Aceasta determină distrugerea imediată a curelelor. Mai mult, trebuie evitată răzuirea sau alunecarea peste muchii ascuțite. Realizați o inspecție vizuală înainte de conectarea la sistem. Ver

Pagina 19-Fisa tehnica sistem siguranta Variant K GRUN Fisa tehnica Romana i, absorbitorilor de cădere și...

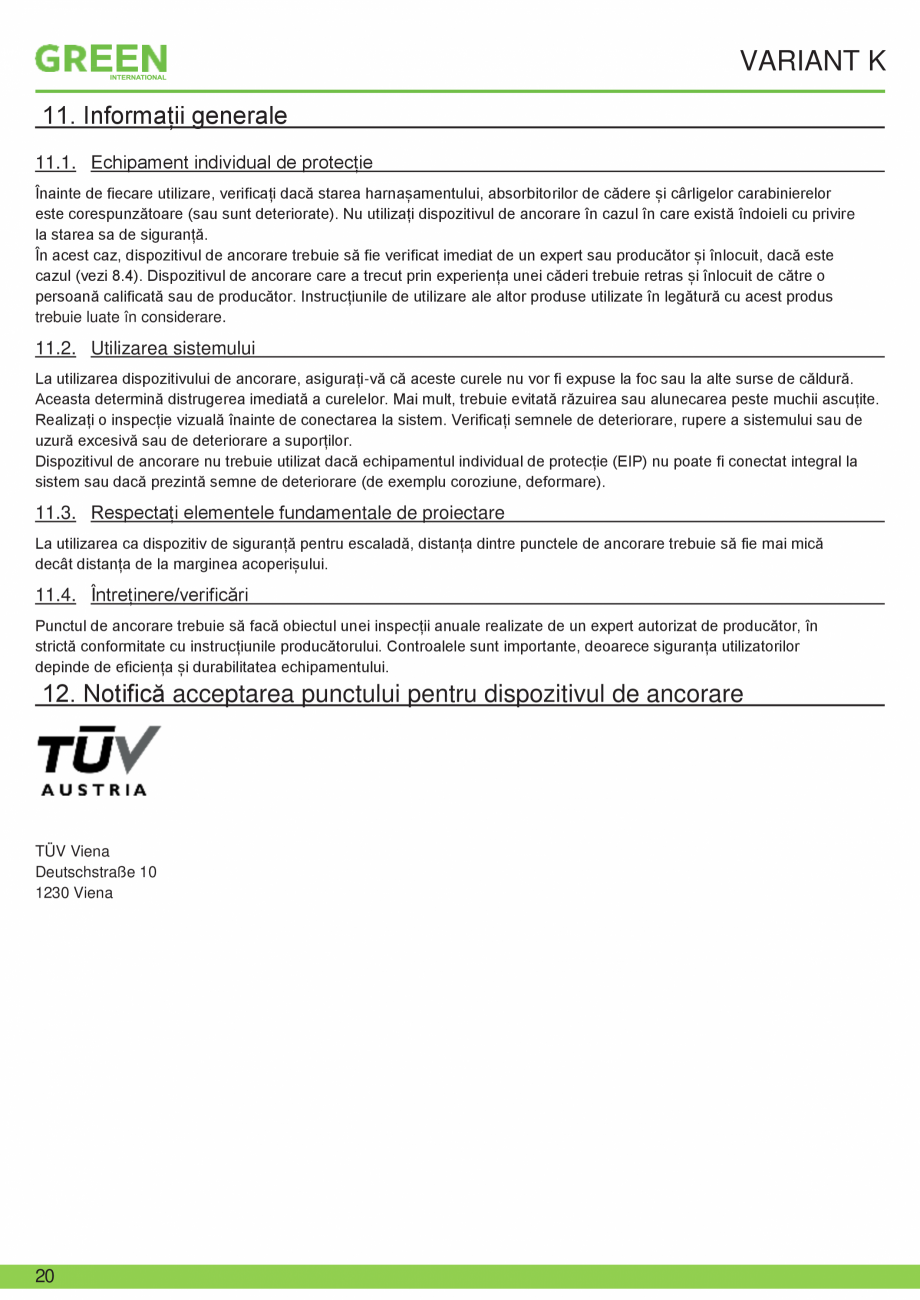

Pagina 20 - Fisa tehnica sistem siguranta Variant K GRUN Fisa tehnica Romana ificați semnele de...

ificați semnele de deteriorare, rupere a sistemului sau de uzură excesivă sau de deteriorare a suporților. Dispozitivul de ancorare nu trebuie utilizat dacă echipamentul individual de protecție (EIP) nu poate fi conectat integral la sistem sau dacă prezintă semne de deteriorare (de exemplu coroziune, deformare). 11.3. Respectați elementele fundamentale de proiectare La utilizarea ca dispozitiv de siguranță pentru escaladă, distanța dintre punctele de ancorare trebuie să fie mai mică decât distanța de la marginea acoperișului. 11.4. Întreținere/verificări Punctul de ancorare trebuie să facă obiectul unei inspecții anuale realizate de un expert autorizat de producător, în strictă conformitate cu instrucțiunile producătorului. Controalele sunt importante, deoarece siguranța utilizatorilor depinde de eficiența și durabilitatea echipamentului. 12. Notifică acceptarea punctului pentru dispozitivul de ancorare TÜV Viena Deutschstraße 10 1230 Viena 20

Pagina 20-Fisa tehnica sistem siguranta Variant K GRUN Fisa tehnica Romana ificați semnele de deteriorare,...

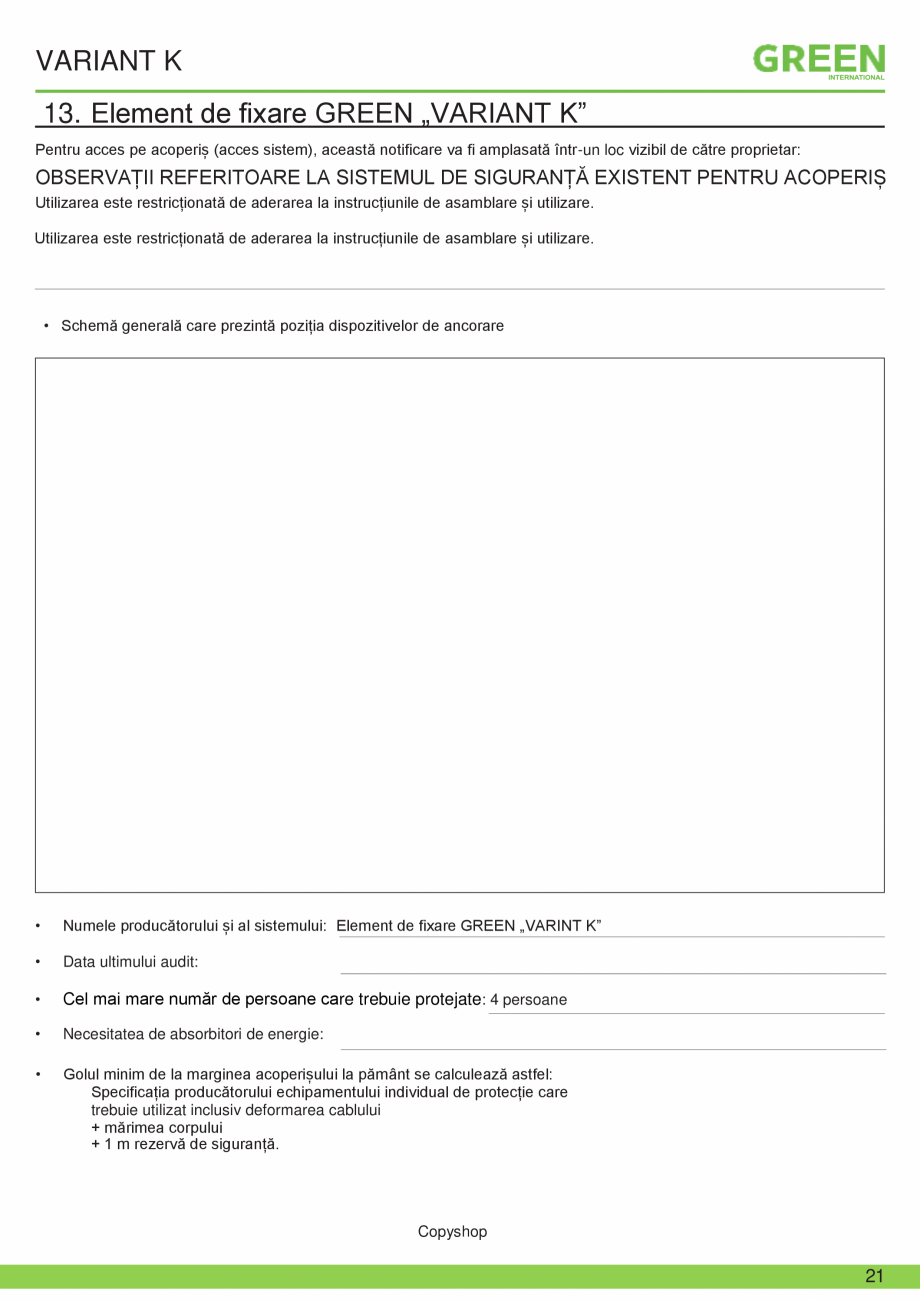

Pagina 21 - Fisa tehnica sistem siguranta Variant K GRUN Fisa tehnica Romana VARIANT K
13. Element...

VARIANT K 13. Element de fixare GREEN „VARIANT K” Pentru acces pe acoperiș (acces sistem), această notificare va fi amplasată într-un loc vizibil de către proprietar: OBSERVAȚII REFERITOARE LA SISTEMUL DE SIGURANȚĂ EXISTENT PENTRU ACOPERIȘ Utilizarea este restricționată de aderarea la instrucțiunile de asamblare și utilizare. Utilizarea este restricționată de aderarea la instrucțiunile de asamblare și utilizare. • Schemă generală care prezintă poziția dispozitivelor de ancorare • Numele producătorului și al sistemului: Element de fixare GREEN „VARINT K” • Data ultimului audit: • Cel mai mare număr de persoane care trebuie protejate: 4 persoane • Necesitatea de absorbitori de energie: • Golul minim de la marginea acoperișului la pământ se calculează astfel: Specificația producătorului echipamentului individual de protecție care trebuie utilizat inclusiv deformarea cablului + mărimea corpului + 1 m rezervă de siguranță.

Pagina 21-Fisa tehnica sistem siguranta Variant K GRUN Fisa tehnica Romana VARIANT K
13. Element de fixare...

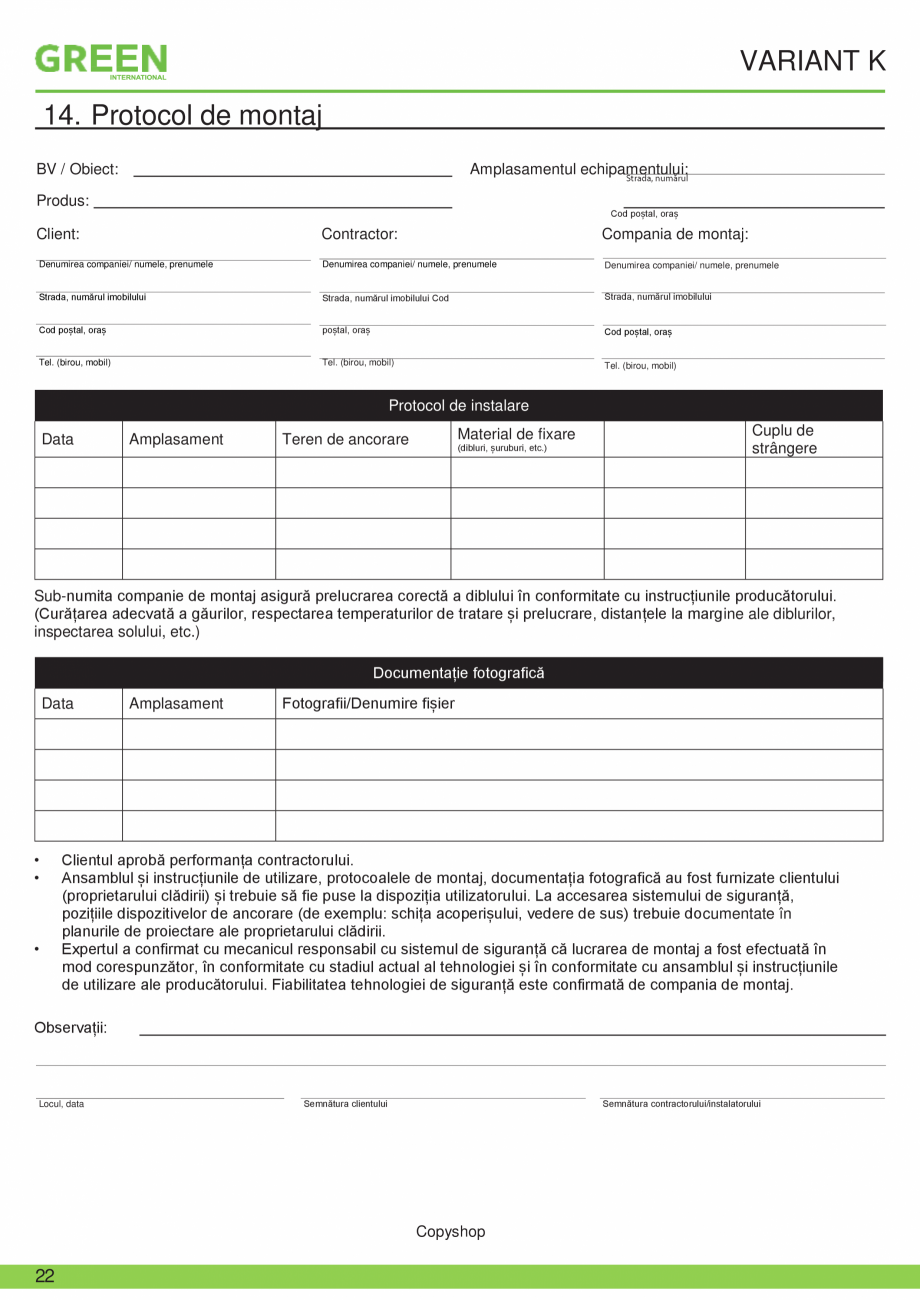

Pagina 22 - Fisa tehnica sistem siguranta Variant K GRUN Fisa tehnica Romana Copyshop

21

VARIANT ...

Copyshop 21 VARIANT K 14. Protocol de montaj BV / Obiect: Amplasamentul echipamentului: imobilului Produs: Cod poștal, oraș Client: Contractor: Compania de montaj: Denumirea companiei/ numele, prenumele Denumirea companiei/ numele, prenumele Denumirea companiei/ numele, prenumele Strada, numărul imobilului Strada, numărul imobilului Cod Strada, numărul imobilului Cod poștal, oraș poștal, oraș Cod poștal, oraș Tel. (birou, mobil) Tel. (birou, mobil) Tel. (birou, mobil) Protocol de instalare Data Amplasament Material de fixare Teren de ancorare (dibluri, șuruburi, etc.) Cuplu de strângere Sub-numita companie de montaj asigură prelucrarea corectă a diblului în conformitate cu instrucțiunile producătorului. (Curățarea adecvată a găurilor, respectarea temperaturilor de tratare și prelucrare, distanțele la margine ale diblurilor, inspectarea solului, etc.) Documentație fotografică Data • • • Amplasament Fotografii/Denumire fiși

Pagina 22-Fisa tehnica sistem siguranta Variant K GRUN Fisa tehnica Romana Copyshop

21

VARIANT K
14....

Pagina 23 - Fisa tehnica sistem siguranta Variant K GRUN Fisa tehnica Romana er

Clientul aprobă...

er Clientul aprobă performanța contractorului. Ansamblul și instrucțiunile de utilizare, protocoalele de montaj, documentația fotografică au fost furnizate clientului (proprietarului clădirii) și trebuie să fie puse la dispoziția utilizatorului. La accesarea sistemului de siguranță, pozițiile dispozitivelor de ancorare (de exemplu: schița acoperișului, vedere de sus) trebuie documentate în planurile de proiectare ale proprietarului clădirii. Expertul a confirmat cu mecanicul responsabil cu sistemul de siguranță că lucrarea de montaj a fost efectuată în mod corespunzător, în conformitate cu stadiul actual al tehnologiei și în conformitate cu ansamblul și instrucțiunile de utilizare ale producătorului. Fiabilitatea tehnologiei de siguranță este confirmată de compania de montaj. Observații: Locul, data Semnătura clientului Semnătura contractorului/instalatorului Copyshop 22 VARIANT K 15. Fișa de control Activități realizate Inspecțiile sist

Pagina 23-Fisa tehnica sistem siguranta Variant K GRUN Fisa tehnica Romana er

Clientul aprobă performanța...

Pagina 24 - Fisa tehnica sistem siguranta Variant K GRUN Fisa tehnica Romana emului

•

Nu s-au...

emului • Nu s-au putut detecta deformări ale pieselor individuale • toate șuruburile și conexiunile de legătură sunt strânse • cablurile nu prezintă deteriorări Deficiențe identificate Da Data Compania / nume/ expert Descrierea defectelor/ măsurilor Data următoarei revizii periodice Nu Inspecția vizuală a punctelor de ancorare și a accesoriilor (elemente de fixare) realizată de un expert autorizat. *** În situația unei căderi sau în caz de dubiu, dispozitivul de ancorare trebuie retras imediat de la utilizare și trimis la producător sau într-un atelier specializat pentru testare și reparare. La fel se procedează și în cazul defecțiunilor dispozitivelor de ancorare. Documentul trebuie completat de către persoana responsabilă și păstrat într-un loc sigur, împreună cu instrucțiunile de utilizare (de exemplu, la administrația clădirii) La accesarea sistemului de siguranță a acoperișului, pozițiile dispozitivelor de ancorare (de e
