-DI 6 MET CHT SS WA HEI ER OFI TSG EPR ER E SÄUL ÜFT HL Piesă de trecere 18. Etansare pentru cladiri 18 HL Etansare pentru cladiri Informaţii de bază pentru proiectare şi execuţie In cele mai multe cazuri partile din cladire ce sunt in contact cu solul umed sau cu apa din panza freatica fara presiune, sunt hidroizolate cu membrane din bitum sau cu componente lichide pe baza de bitum. Pentru apa in presiune sunt permise numai doua straturi de hidroizolatie de bitum. Este evident ca rareori apar infiltratii pe suprafata astfel hidroizolata. Astfel de infiltratii apar insa de cele mai multe ori in zonele sensibile cum sunt trecerile prin perete (fundatie). Canalele pentru tevile de alimentare sunt instalate in cofraje si turnate in beton. Ulterior peretele subsolului este hidroizolat cu bitum. Problema majora este la trecerea conductelor prin peretele hidroizolat al fundatiei deoarece aceasta zona prezinta riscul cel mai ridicat al infiltratiilor ca urmare a dificulta

Pagina 1-Etansare pentru cladiri - Piese de trecere HL Hutterer & Lechner Catalog, brosura Romana -DI

6 ...

Pagina 2 - Etansare pentru cladiri - Piese de trecere HL Hutterer & Lechner Catalog, brosura...

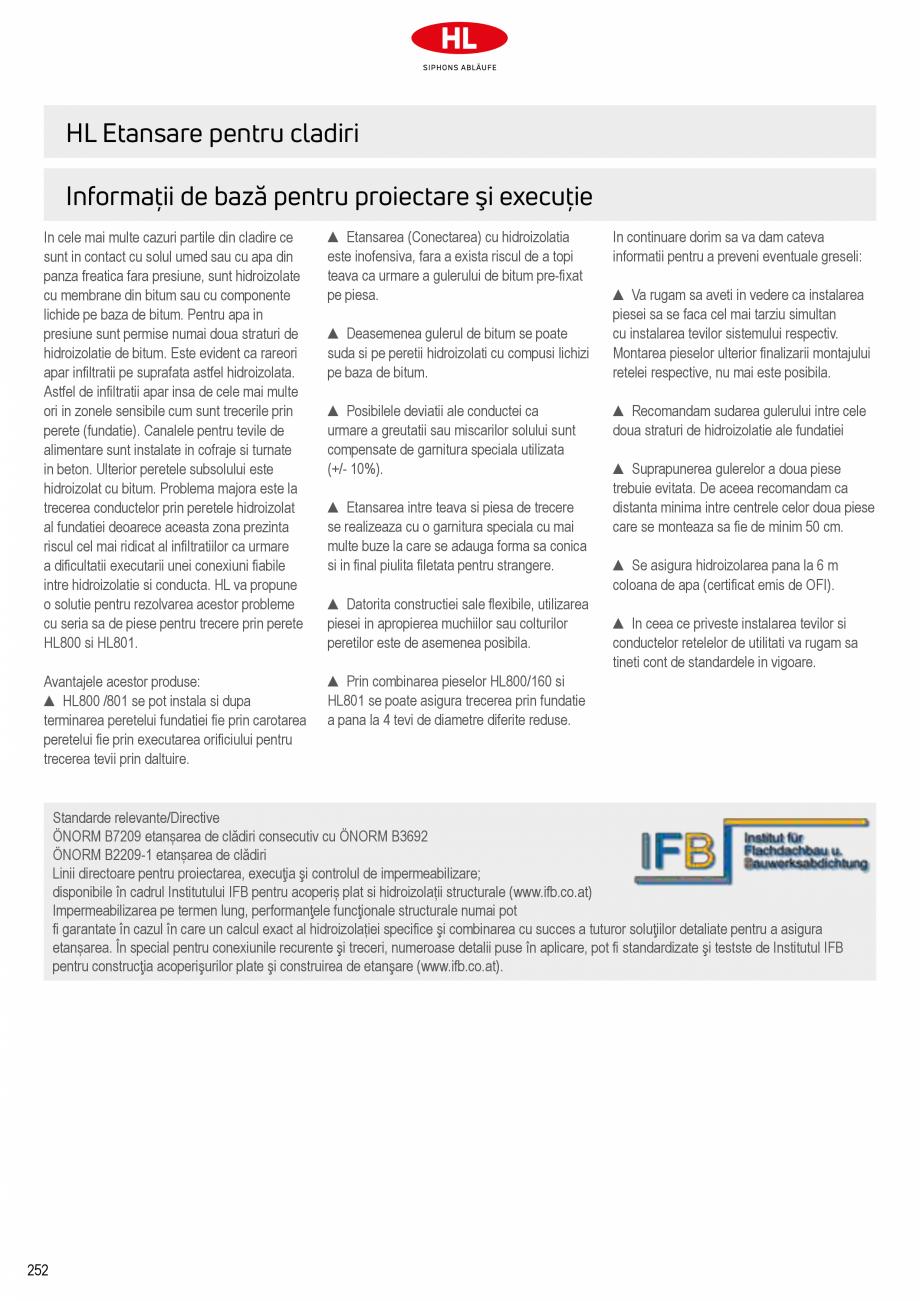

tii executarii unei conexiuni fiabile intre hidroizolatie si conducta. HL va propune o solutie pentru rezolvarea acestor probleme cu seria sa de piese pentru trecere prin perete HL800 si HL801. ▲ Etansarea (Conectarea) cu hidroizolatia este inofensiva, fara a exista riscul de a topi teava ca urmare a gulerului de bitum pre-fixat pe piesa. Avantajele acestor produse: ▲ HL800 /801 se pot instala si dupa terminarea peretelui fundatiei fie prin carotarea peretelui fie prin executarea orificiului pentru trecerea tevii prin daltuire. ▲ Prin combinarea pieselor HL800/160 si HL801 se poate asigura trecerea prin fundatie a pana la 4 tevi de diametre diferite reduse. ▲ Deasemenea gulerul de bitum se poate suda si pe peretii hidroizolati cu compusi lichizi pe baza de bitum. ▲ Posibilele deviatii ale conductei ca urmare a greutatii sau miscarilor solului sunt compensate de garnitura speciala utilizata (+/- 10%). ▲ Etansarea intre teava si piesa de trecere se realizeaza cu o garnitu

Pagina 2-Etansare pentru cladiri - Piese de trecere HL Hutterer & Lechner Catalog, brosura Romana tii...

Pagina 3 - Etansare pentru cladiri - Piese de trecere HL Hutterer & Lechner Catalog, brosura...

ra speciala cu mai multe buze la care se adauga forma sa conica si in final piulita filetata pentru strangere. ▲ Datorita constructiei sale flexibile, utilizarea piesei in apropierea muchiilor sau colturilor peretilor este de asemenea posibila. In continuare dorim sa va dam cateva informatii pentru a preveni eventuale greseli: ▲ Va rugam sa aveti in vedere ca instalarea piesei sa se faca cel mai tarziu simultan cu instalarea tevilor sistemului respectiv. Montarea pieselor ulterior finalizarii montajului retelei respective, nu mai este posibila. ▲ Recomandam sudarea gulerului intre cele doua straturi de hidroizolatie ale fundatiei ▲ Suprapunerea gulerelor a doua piese trebuie evitata. De aceea recomandam ca distanta minima intre centrele celor doua piese care se monteaza sa fie de minim 50 cm. ▲ Se asigura hidroizolarea pana la 6 m coloana de apa (certificat emis de OFI). ▲ In ceea ce priveste instalarea tevilor si conductelor retelelor de utilitati va rugam sa tineti cont

Pagina 3-Etansare pentru cladiri - Piese de trecere HL Hutterer & Lechner Catalog, brosura Romana ra...

Pagina 4 - Etansare pentru cladiri - Piese de trecere HL Hutterer & Lechner Catalog, brosura...

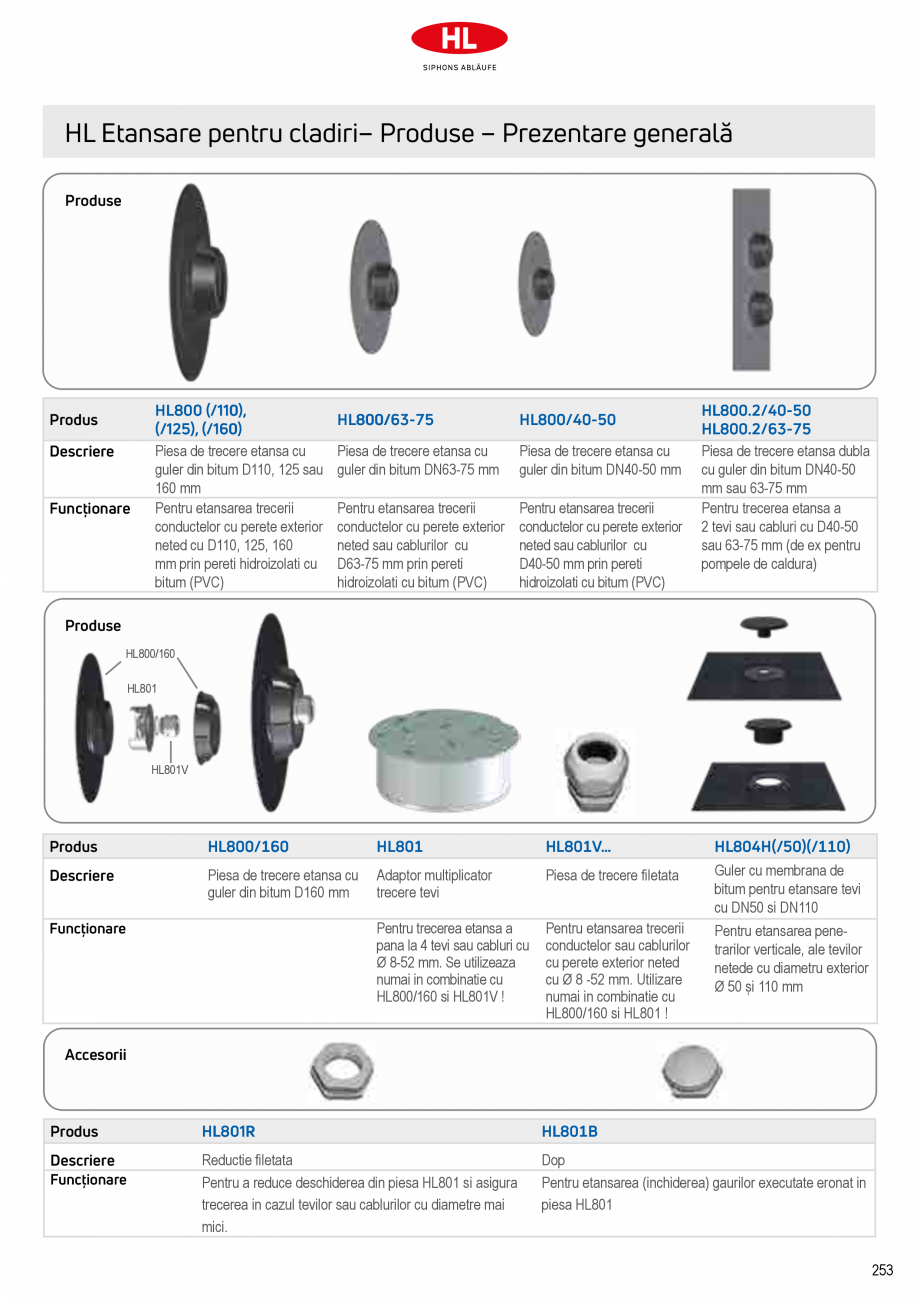

de standardele in vigoare. Standarde relevante/Directive ÖNORM B7209 etanșarea de clădiri consecutiv cu ÖNORM B3692 ÖNORM B2209-1 etanșarea de clădiri Linii directoare pentru proiectarea, execuţia şi controlul de impermeabilizare; disponibile în cadrul Institutului IFB pentru acoperiș plat si hidroizolații structurale (www.ifb.co.at) Impermeabilizarea pe termen lung, performanţele funcţionale structurale numai pot fi garantate în cazul în care un calcul exact al hidroizolației specifice şi combinarea cu succes a tuturor soluţiilor detaliate pentru a asigura etanșarea. În special pentru conexiunile recurente şi treceri, numeroase detalii puse în aplicare, pot fi standardizate şi testste de Institutul IFB pentru construcţia acoperişurilor plate şi construirea de etanşare (www.ifb.co.at). 252 HL Etansare pentru cladiri– Produse – Prezentare generală Produse Produs Descriere Funcționare HL800 (/110), (/125), (/160) Piesa de trecere etansa cu guler di

Pagina 4-Etansare pentru cladiri - Piese de trecere HL Hutterer & Lechner Catalog, brosura Romana de...

Pagina 5 - Etansare pentru cladiri - Piese de trecere HL Hutterer & Lechner Catalog, brosura...

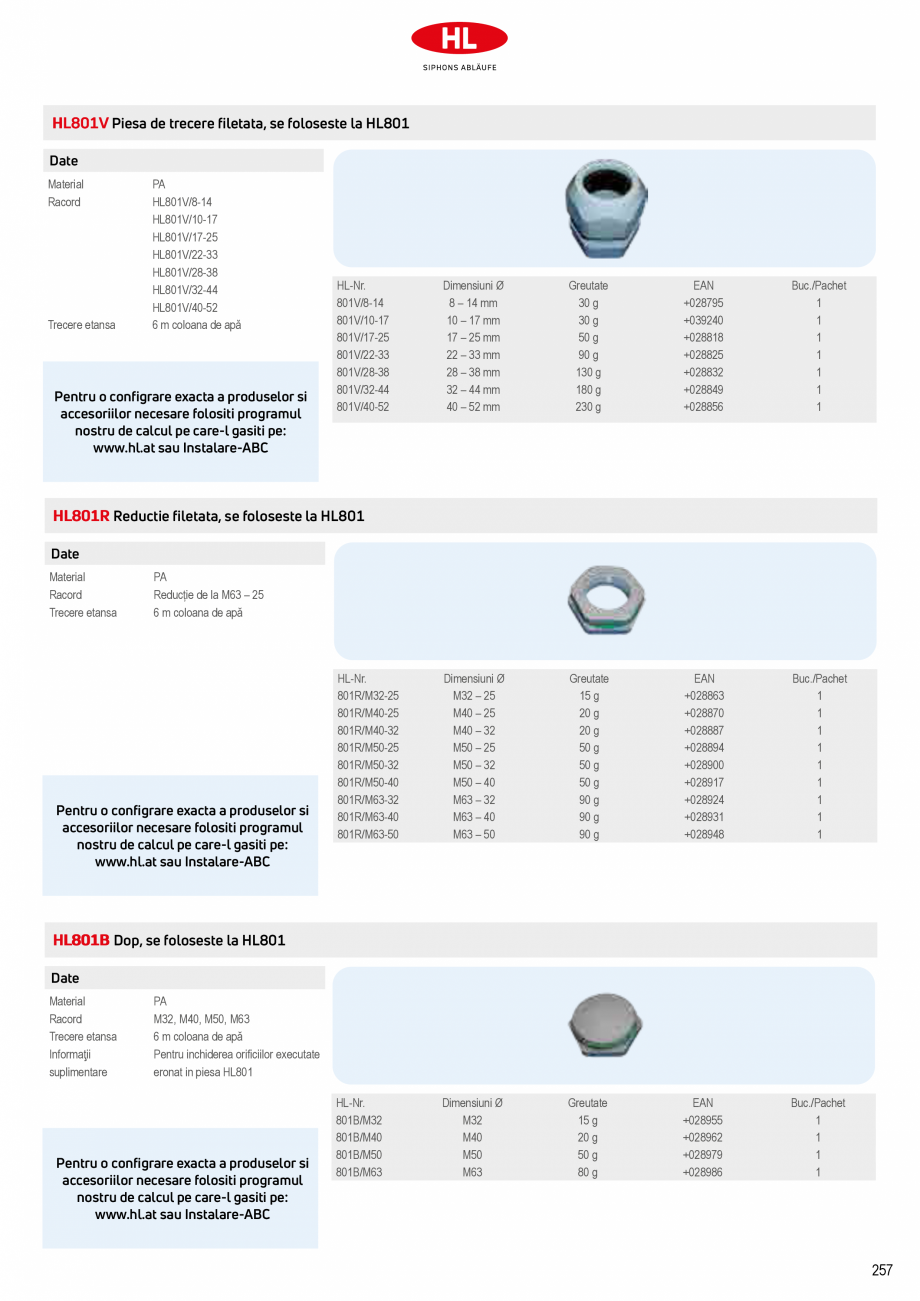

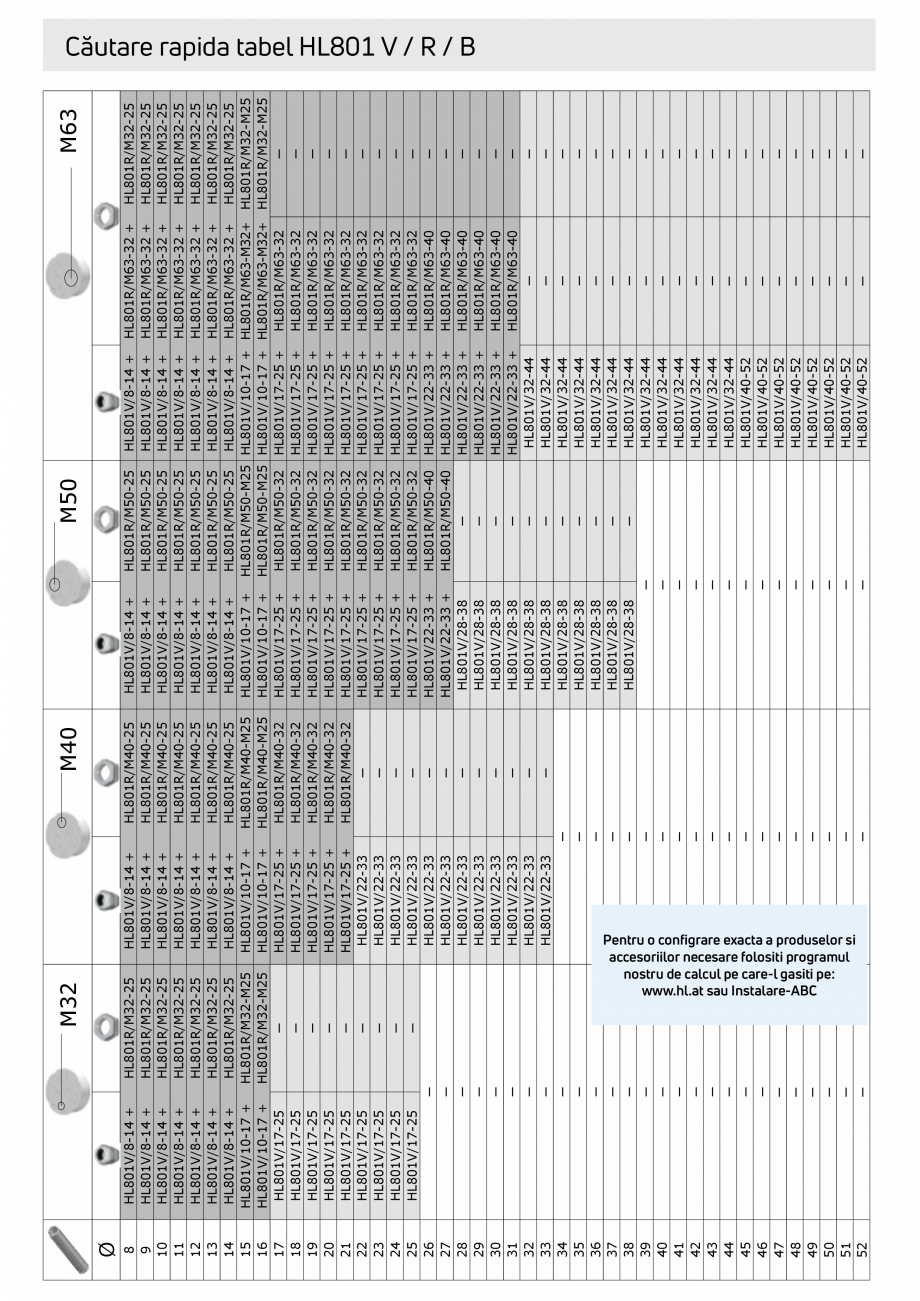

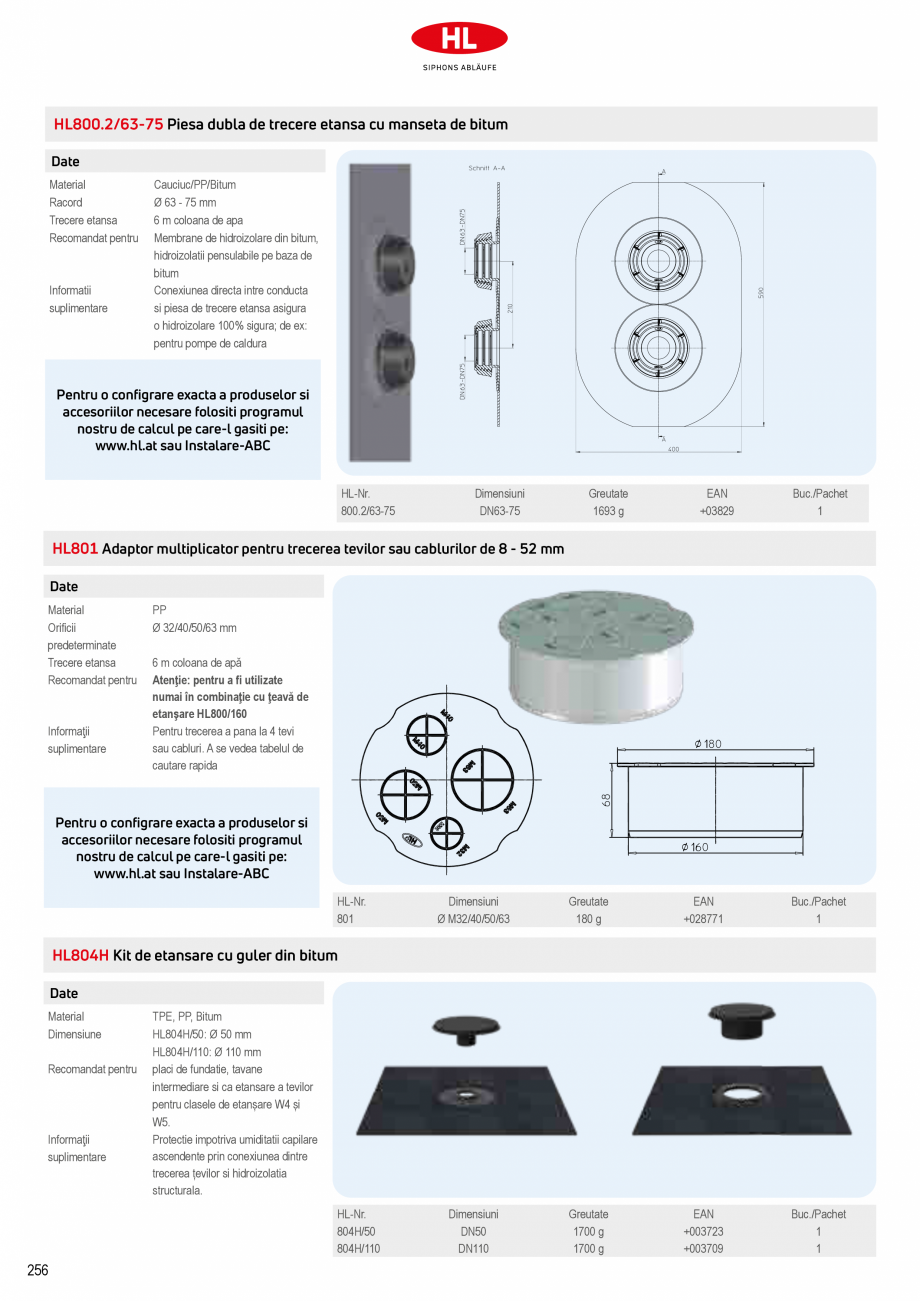

n bitum D110, 125 sau 160 mm Pentru etansarea trecerii conductelor cu perete exterior neted cu D110, 125, 160 mm prin pereti hidroizolati cu bitum (PVC) HL800/63-75 HL800/40-50 Piesa de trecere etansa cu guler din bitum DN63-75 mm Piesa de trecere etansa cu guler din bitum DN40-50 mm Pentru etansarea trecerii conductelor cu perete exterior neted sau cablurilor cu D63-75 mm prin pereti hidroizolati cu bitum (PVC) Pentru etansarea trecerii conductelor cu perete exterior neted sau cablurilor cu D40-50 mm prin pereti hidroizolati cu bitum (PVC) HL800.2/40-50 HL800.2/63-75 Piesa de trecere etansa dubla cu guler din bitum DN40-50 mm sau 63-75 mm Pentru trecerea etansa a 2 tevi sau cabluri cu D40-50 sau 63-75 mm (de ex pentru pompele de caldura) Produse HL800/160 HL801 HL801V Produs HL800/160 HL801 HL801V… HL804H(/50)(/110) Descriere Piesa de trecere etansa cu guler din bitum D160 mm Adaptor multiplicator trecere tevi Piesa de trecere filetata Pentru trecerea etansa a pan

Pagina 5-Etansare pentru cladiri - Piese de trecere HL Hutterer & Lechner Catalog, brosura Romana n bitum...

Pagina 6 - Etansare pentru cladiri - Piese de trecere HL Hutterer & Lechner Catalog, brosura...

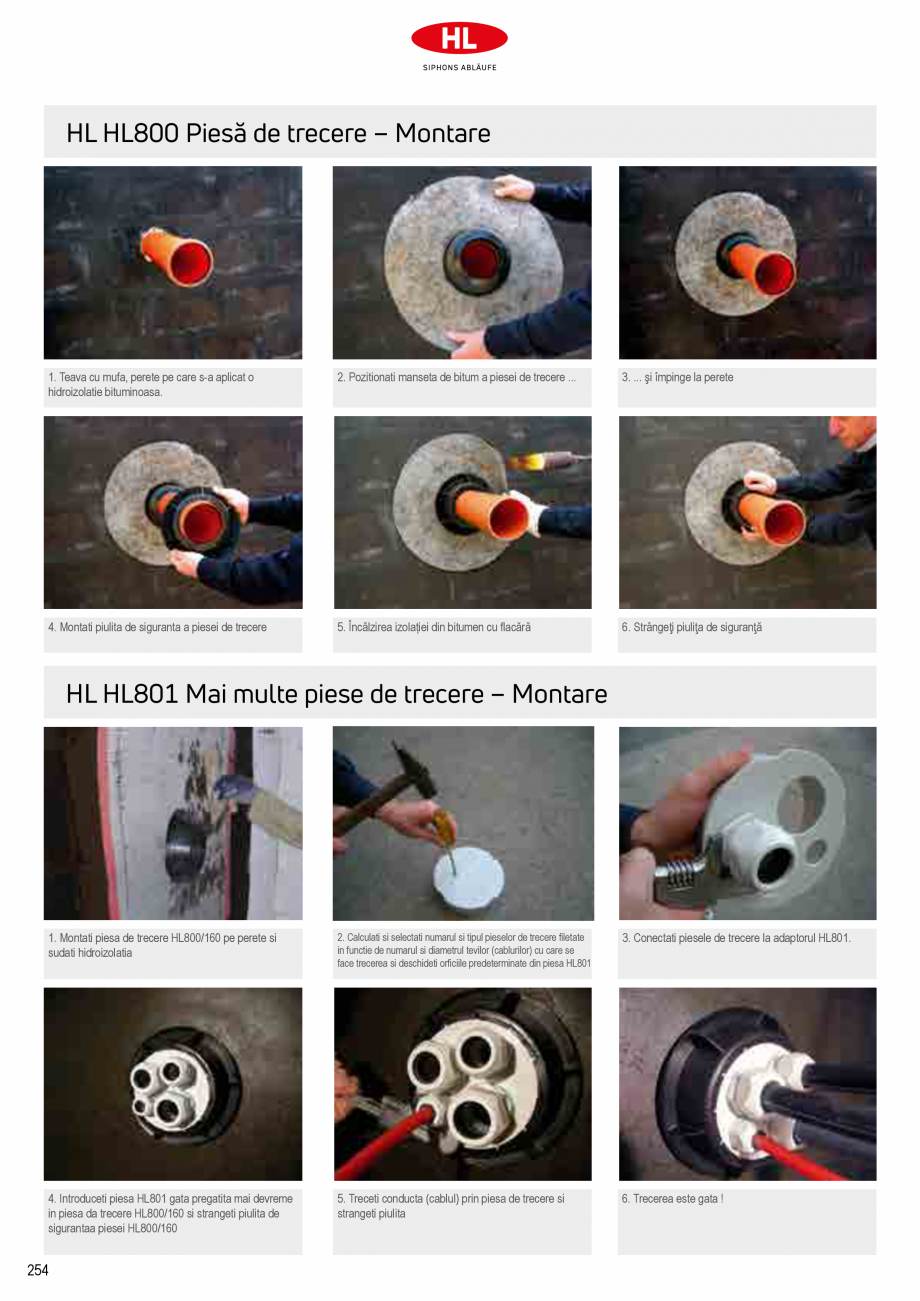

a la 4 tevi sau cabluri cu Ø 8-52 mm. Se utilizeaza numai in combinatie cu HL800/160 si HL801V ! Pentru etansarea trecerii conductelor sau cablurilor cu perete exterior neted cu Ø 8 -52 mm. Utilizare numai in combinatie cu HL800/160 si HL801 ! Guler cu membrana de bitum pentru etansare tevi cu DN50 si DN110 Funcționare Pentru etansarea penetrarilor verticale, ale tevilor netede cu diametru exterior Ø 50 și 110 mm Accesorii Produs HL801R HL801B Descriere Reductie filetata Pentru a reduce deschiderea din piesa HL801 si asigura trecerea in cazul tevilor sau cablurilor cu diametre mai mici. Dop Pentru etansarea (inchiderea) gaurilor executate eronat in piesa HL801 Funcționare 253 HL HL800 Piesă de trecere – Montare 1. Teava cu mufa, perete pe care s-a aplicat o hidroizolatie bituminoasa. 2. Pozitionati manseta de bitum a piesei de trecere ... 3. ... şi împinge la perete 4. Montati piulita de siguranta a piesei de trecere 5. Încălzirea izolației din bitumen

Pagina 6-Etansare pentru cladiri - Piese de trecere HL Hutterer & Lechner Catalog, brosura Romana a la 4 ...

Pagina 7 - Etansare pentru cladiri - Piese de trecere HL Hutterer & Lechner Catalog, brosura...

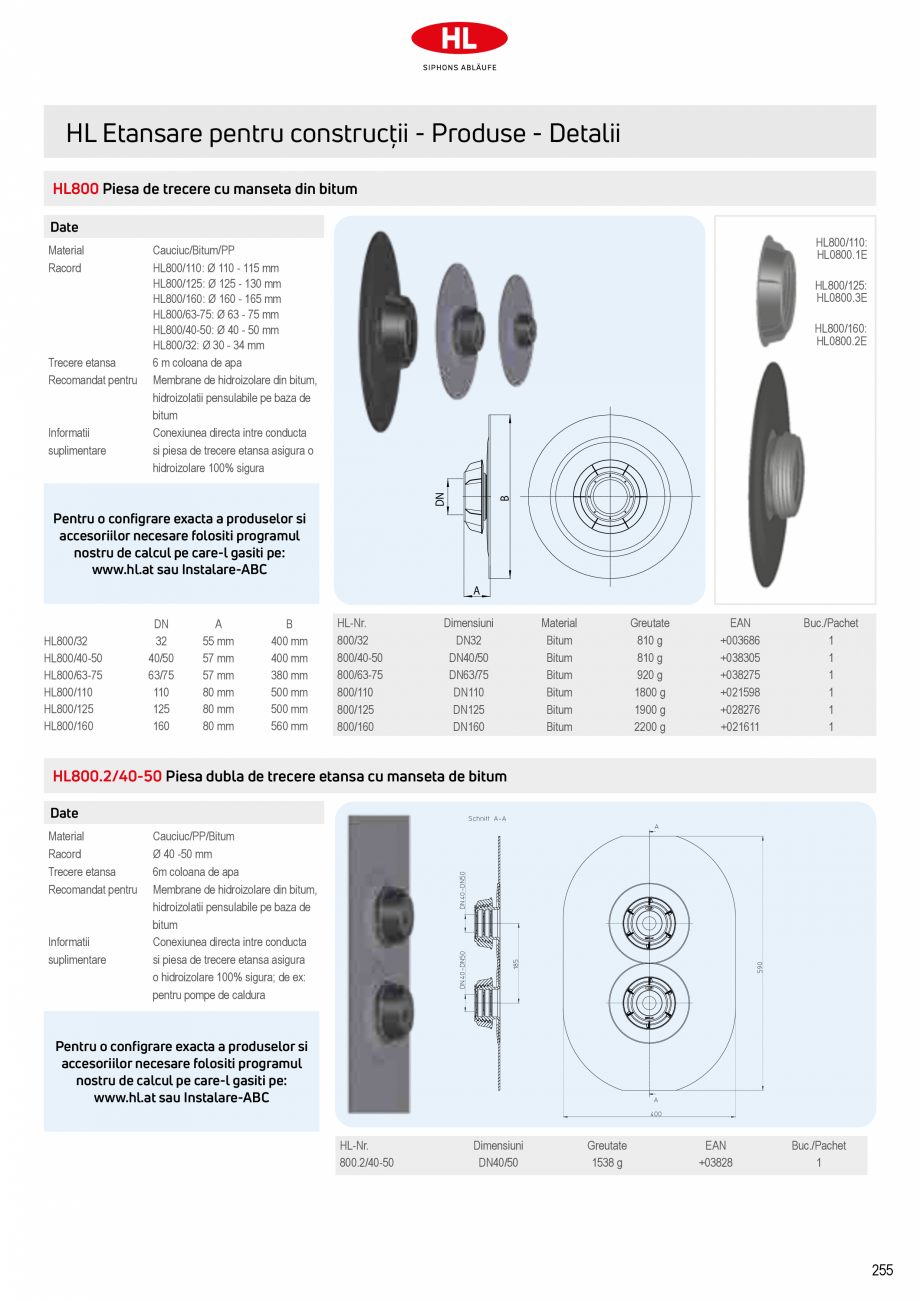

cu flacără 6. Strângeţi piuliţa de siguranţă HL HL801 Mai multe piese de trecere – Montare 1. Montati piesa de trecere HL800/160 pe perete si sudati hidroizolatia 2. Calculati si selectati numarul si tipul pieselor de trecere filetate in functie de numarul si diametrul tevilor (cablurilor) cu care se face trecerea si deschideti orficiile predeterminate din piesa HL801 3. Conectati piesele de trecere la adaptorul HL801. 4. Introduceti piesa HL801 gata pregatita mai devreme in piesa da trecere HL800/160 si strangeti piulita de sigurantaa piesei HL800/160 5. Treceti conducta (cablul) prin piesa de trecere si strangeti piulita 6. Trecerea este gata ! 254 HL Etansare pentru construcții - Produse - Detalii HL800 Piesa de trecere cu manseta din bitum Date Material Racord Trecere etansa Recomandat pentru HL800/125: HL0800.3E HL800/160: HL0800.2E B DN Informatii suplimentare HL800/110: HL0800.1E Cauciuc/Bitum/PP HL800/110: Ø 110 - 115 mm HL800/125: Ø 125 - 130 mm

Pagina 7-Etansare pentru cladiri - Piese de trecere HL Hutterer & Lechner Catalog, brosura Romana cu...

Pagina 8 - Etansare pentru cladiri - Piese de trecere HL Hutterer & Lechner Catalog, brosura...

HL800/160: Ø 160 - 165 mm HL800/63-75: Ø 63 - 75 mm HL800/40-50: Ø 40 - 50 mm HL800/32: Ø 30 - 34 mm 6 m coloana de apa Membrane de hidroizolare din bitum, hidroizolatii pensulabile pe baza de bitum Conexiunea directa intre conducta si piesa de trecere etansa asigura o hidroizolare 100% sigura Pentru o configrare exacta a produselor si accesoriilor necesare folositi programul nostru de calcul pe care-l gasiti pe: www.hl.at sau Instalare-ABC A HL800/32 HL800/40-50 HL800/63-75 HL800/110 HL800/125 HL800/160 DN 32 40/50 63/75 110 125 160 A 55 mm 57 mm 57 mm 80 mm 80 mm 80 mm B 400 mm 400 mm 380 mm 500 mm 500 mm 560 mm HL-Nr. 800/32 800/40-50 800/63-75 800/110 800/125 800/160 Dimensiuni DN32 DN40/50 DN63/75 DN110 DN125 DN160 Material Bitum Bitum Bitum Bitum Bitum Bitum Greutate 810 g 810 g 920 g 1800 g 1900 g 2200 g EAN +003686 +038305 +038275 +021598 +028276 +021611 Buc./Pachet 1 1 1 1 1 1 HL800.2/40-50 Piesa dubla de trecere etansa cu manseta de bitum Date Material Racord
