Elemente de fixare pentru instalații solare și fotovoltaice EJOT JT3-SB-3-8,0xL, ATB Plus, ORKAN

Limba: Romana

4 afisari

Tip documentatie: Catalog, brosura

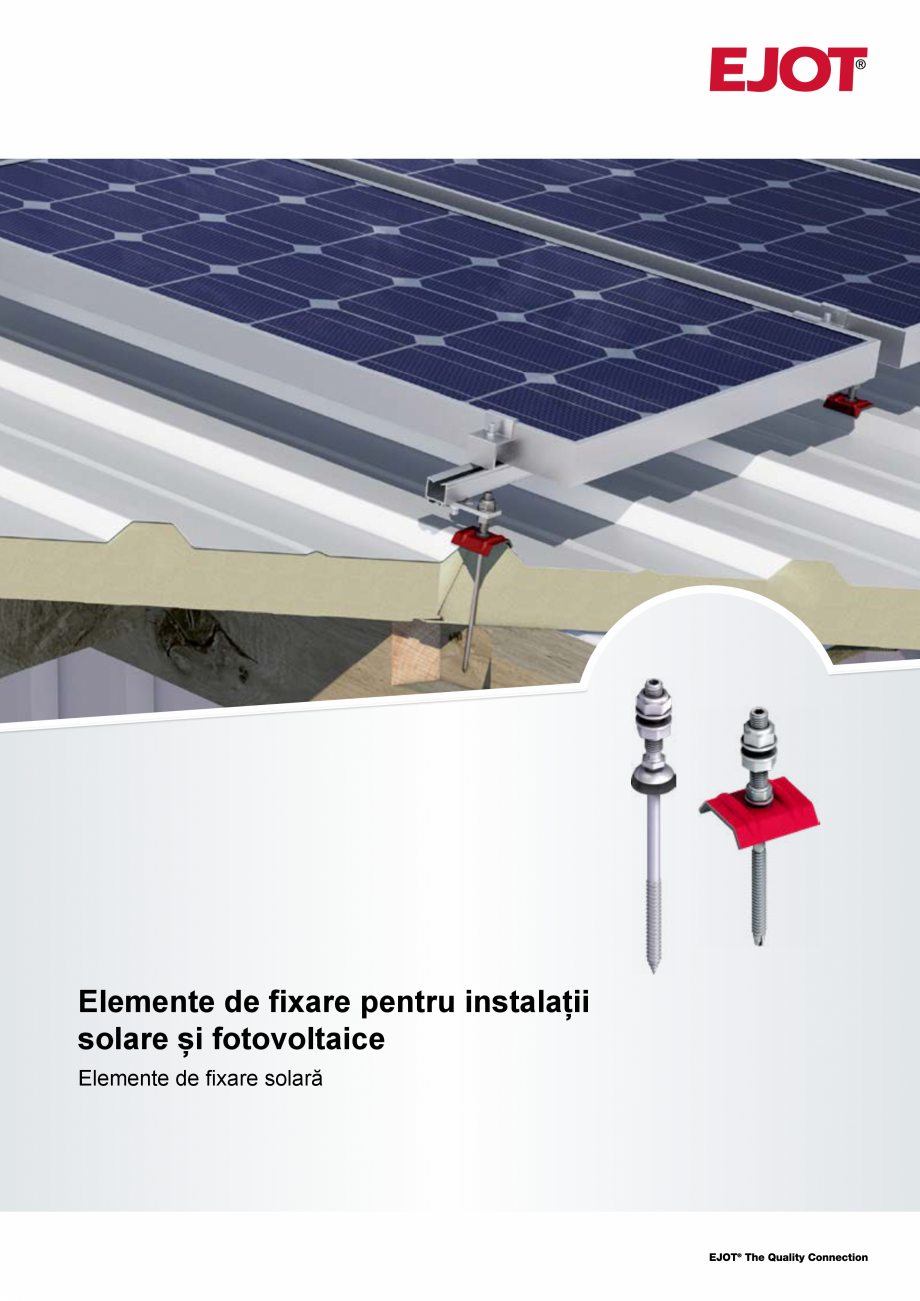

Pagina 1 - Elemente de fixare pentru instalații solare și fotovoltaice EJOT JT3-SB-3-8,0xL, ATB...

Elemente de fixare pentru instalații solare și fotovoltaice Elemente de fixare solară Sisteme de fixare pentru instalații cu panouri solare și fotovoltaice Imprint Publisher: EJOT Baubefestigungen GmbH 57334 Bad Laasphe Aspect și realizare: EJOT Baubefestigungen GmbH 57334 Bad Laasphe Note legale Produsele EJOT suferă o dezvoltare continuă. Specificațiile tehnice, gamele și prețurile pot suferi modificări. Pentru cele mai recente informații despre produsele noastre, vă rugăm să vizitați site-ul nostru www.ejot.ro În timpul planificării și utilizării produselor noastre, vă rugăm să respectați regulile de tehnologie acceptate, legislația în domeniul construcțiilor și reglementările relevante de siguranță. Avizele acordate de autoritățile din construcții pentru produsele noastre pot fi descărcate de pe www.ejot.ro Termeni și Condiții Generale: Termenii și condițiile noastre generale pot fi găsite și pe www.ejot.ro (subsol: Termeni și condiții

Pagina 1-Elemente de fixare pentru instalații solare și fotovoltaice EJOT JT3-SB-3-8,0xL, ATB Plus, ORKAN ...

Pagina 2 - Elemente de fixare pentru instalații solare și fotovoltaice EJOT JT3-SB-3-8,0xL, ATB...

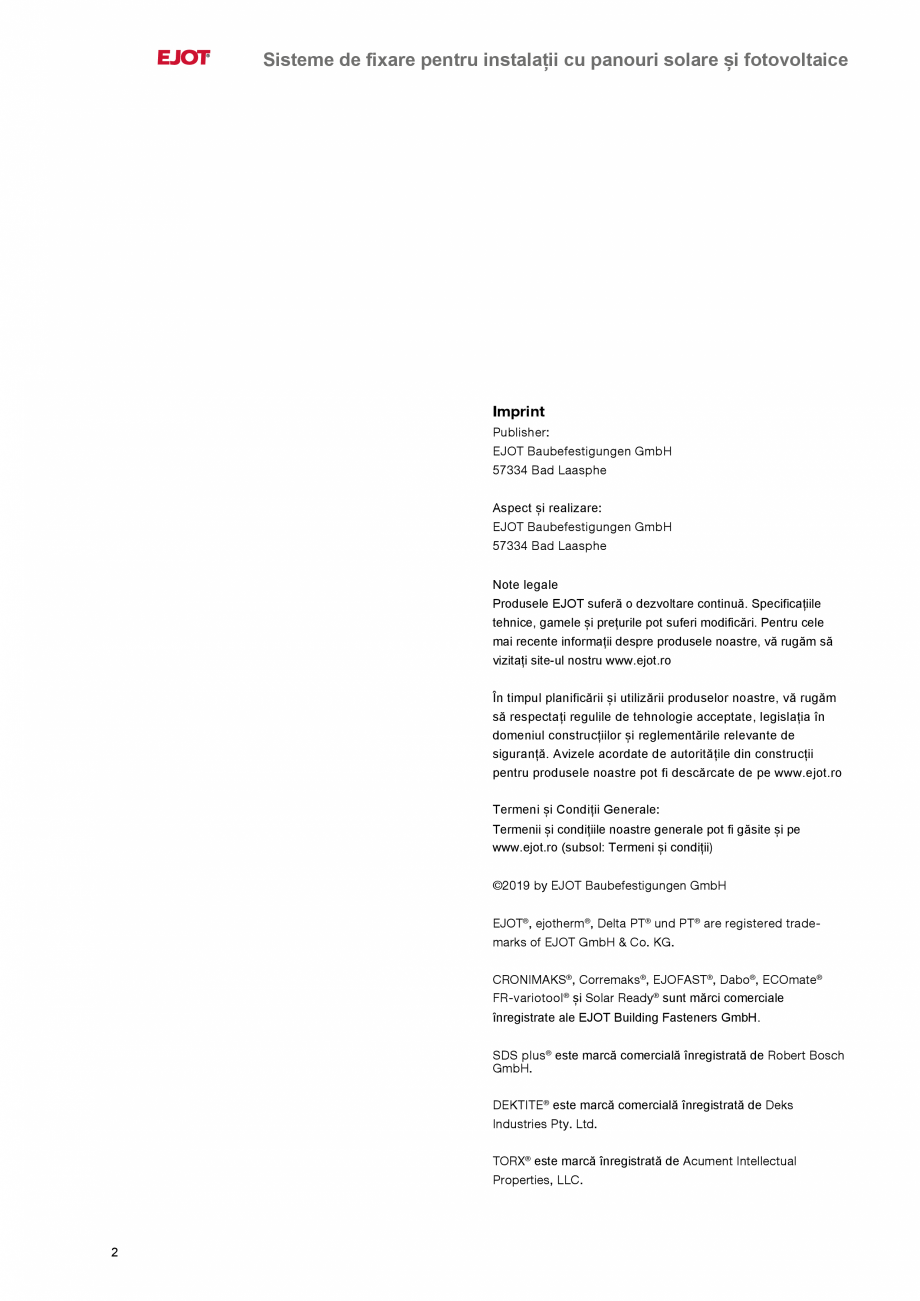

) ©2019 by EJOT Baubefestigungen GmbH EJOT®, ejotherm®, Delta PT® und PT® are registered trademarks of EJOT GmbH & Co. KG. CRONIMAKS®, Corremaks®, EJOFAST®, Dabo®, ECOmate® FR-variotool® și Solar Ready® sunt mărci comerciale înregistrate ale EJOT Building Fasteners GmbH. SDS plus® este marcă comercială înregistrată de Robert Bosch GmbH. DEKTITE® este marcă comercială înregistrată de Deks Industries Pty. Ltd. TORX® este marcă înregistrată de Acument Intellectual Properties, LLC. 2 Sisteme de fixare pentru instalații cu panouri solare și fotovoltaice bar Profil cu membrană PVC sau TPO pentru diverse fixări pe acoperişul plan EJOT EJObar este bara de susţinere multifuncţională care creează o bază de fixare pentru o gamă largă de sisteme aplicate, de obicei, pentru fixarea dispozitivelor mecanice şi electrice cum ar fi fixarea aparatelor de aer condiționat, jgheaburilor și țevilor metalice sau a panourilor solare și fotovoltaice. EJObar est

Pagina 2-Elemente de fixare pentru instalații solare și fotovoltaice EJOT JT3-SB-3-8,0xL, ATB Plus, ORKAN ...

Pagina 3 - Elemente de fixare pentru instalații solare și fotovoltaice EJOT JT3-SB-3-8,0xL, ATB...

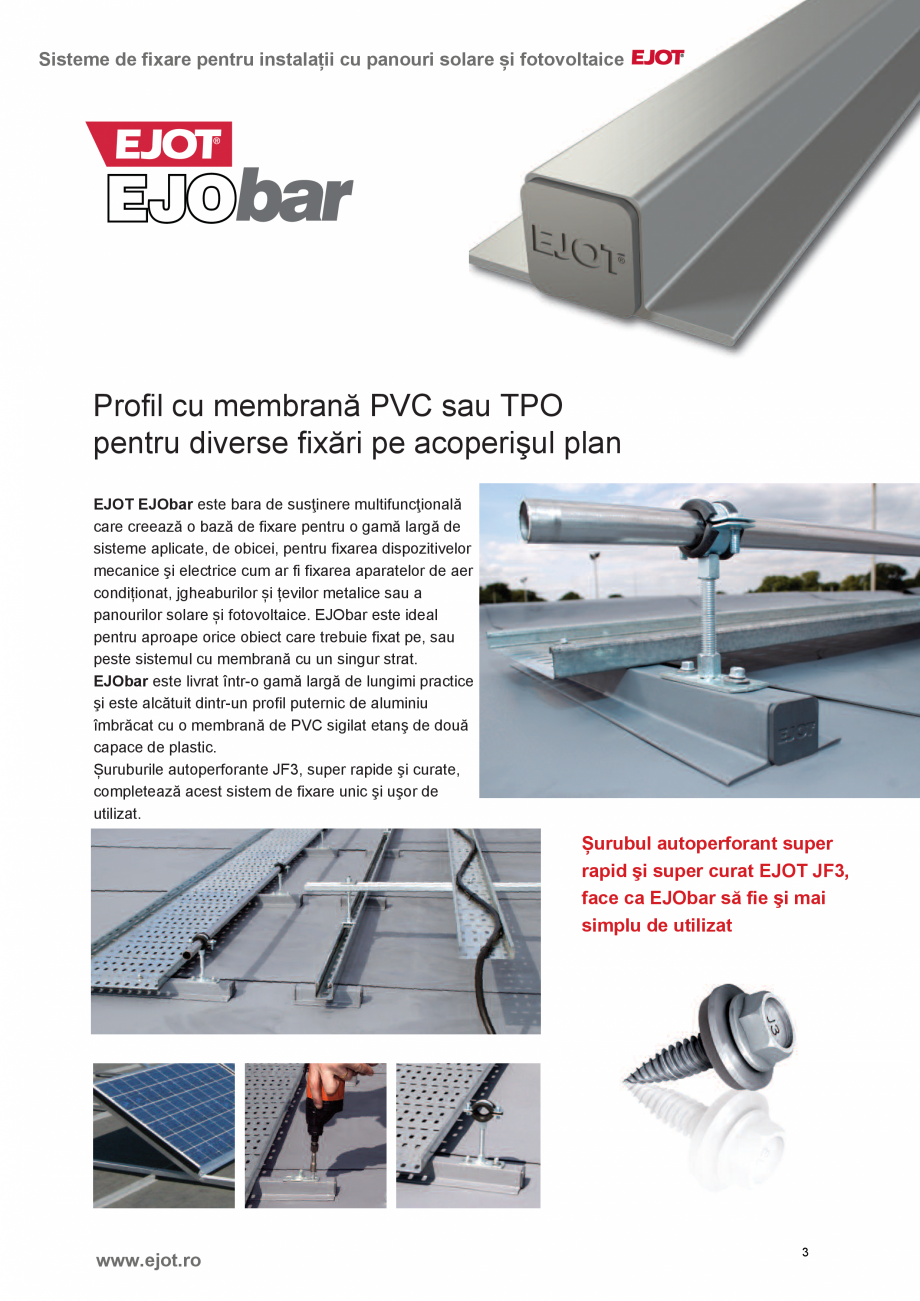

e ideal pentru aproape orice obiect care trebuie fixat pe, sau peste sistemul cu membrană cu un singur strat. EJObar este livrat într-o gamă largă de lungimi practice şi este alcătuit dintr-un profil puternic de aluminiu îmbrăcat cu o membrană de PVC sigilat etanş de două capace de plastic. Șuruburile autoperforante JF3, super rapide şi curate, completează acest sistem de fixare unic şi uşor de utilizat. Șurubul autoperforant super rapid şi super curat EJOT JF3, face ca EJObar să fie şi mai simplu de utilizat www.ejot.ro 3 Sisteme de fixare pentru instalații cu panouri solare și fotovoltaice bar PVC EJObar a fost supus unor încercări riguroase de rezistenţă la lipire la centrul nostru britanic pentru dezvoltare şi testare Applitec. Utilizând o lungime de 150 mm a produsului, mai mult de 20 de tipuri de membrane ramforsate din PVC au fost supuse procedurilor riguroase de tensometru. PVC EJObar a depăşit toate criteriile cu o încărcare medie de 3.4

Pagina 3-Elemente de fixare pentru instalații solare și fotovoltaice EJOT JT3-SB-3-8,0xL, ATB Plus, ORKAN ...

Pagina 4 - Elemente de fixare pentru instalații solare și fotovoltaice EJOT JT3-SB-3-8,0xL, ATB...

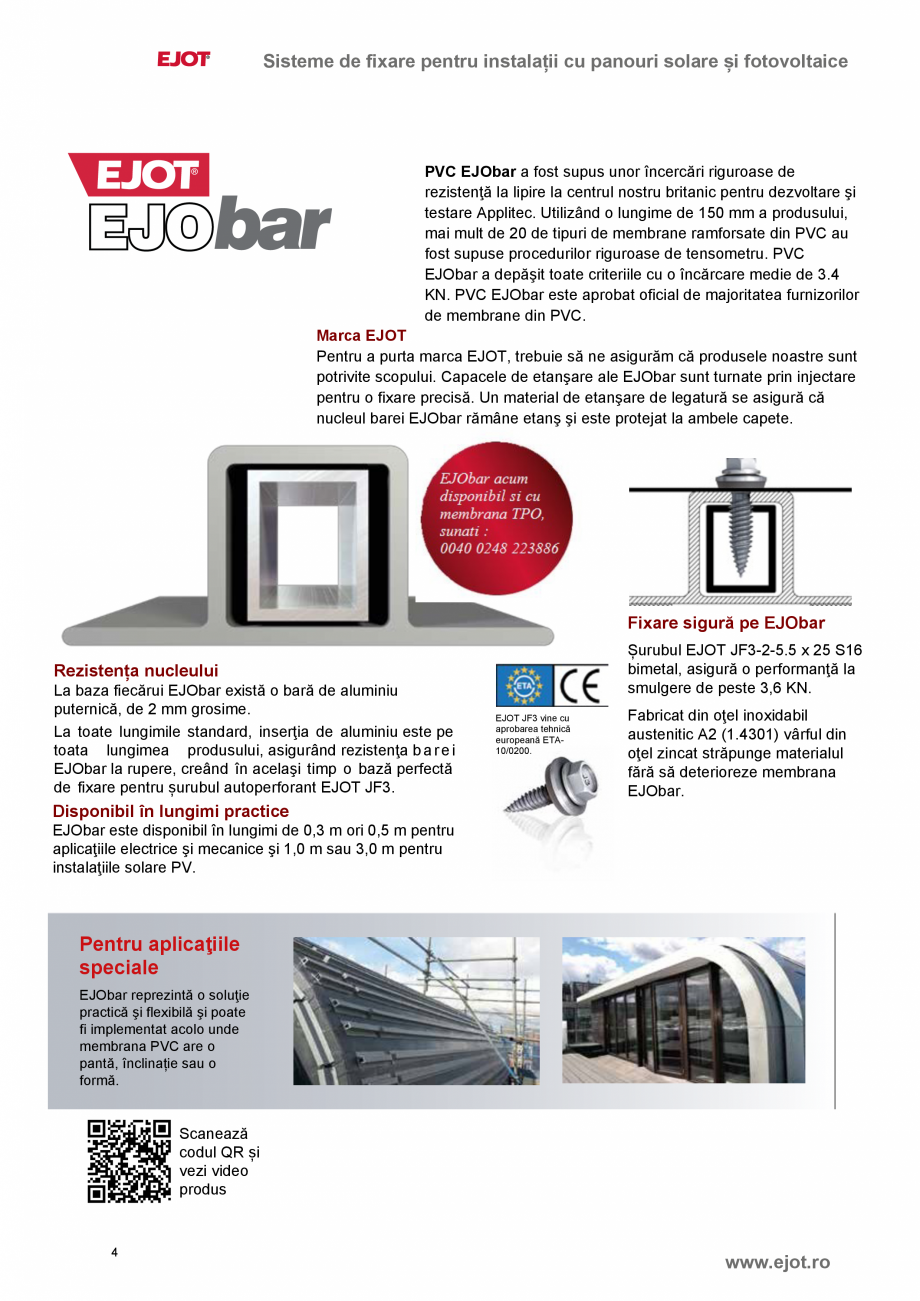

KN. PVC EJObar este aprobat oficial de majoritatea furnizorilor de membrane din PVC. Marca EJOT Pentru a purta marca EJOT, trebuie să ne asigurăm că produsele noastre sunt potrivite scopului. Capacele de etanşare ale EJObar sunt turnate prin injectare pentru o fixare precisă. Un material de etanşare de legatură se asigură că nucleul barei EJObar rămâne etanş şi este protejat la ambele capete. Fixare sigură pe EJObar Șurubul EJOT JF3-2-5.5 x 25 S16 bimetal, asigură o performanţă la smulgere de peste 3,6 KN. Rezistența nucleului La baza fiecărui EJObar există o bară de aluminiu puternică, de 2 mm grosime. La toate lungimile standard, inserţia de aluminiu este pe toata lungimea produsului, asigurând rezistenţa b a r e i EJObar la rupere, creând în acelaşi timp o bază perfectă de fixare pentru șurubul autoperforant EJOT JF3. Disponibil în lungimi practice EJOT JF3 vine cu aprobarea tehnică europeană ETA10/0200. Fabricat din oţel inoxidabil austeni

Pagina 4-Elemente de fixare pentru instalații solare și fotovoltaice EJOT JT3-SB-3-8,0xL, ATB Plus, ORKAN ...

Pagina 5 - Elemente de fixare pentru instalații solare și fotovoltaice EJOT JT3-SB-3-8,0xL, ATB...

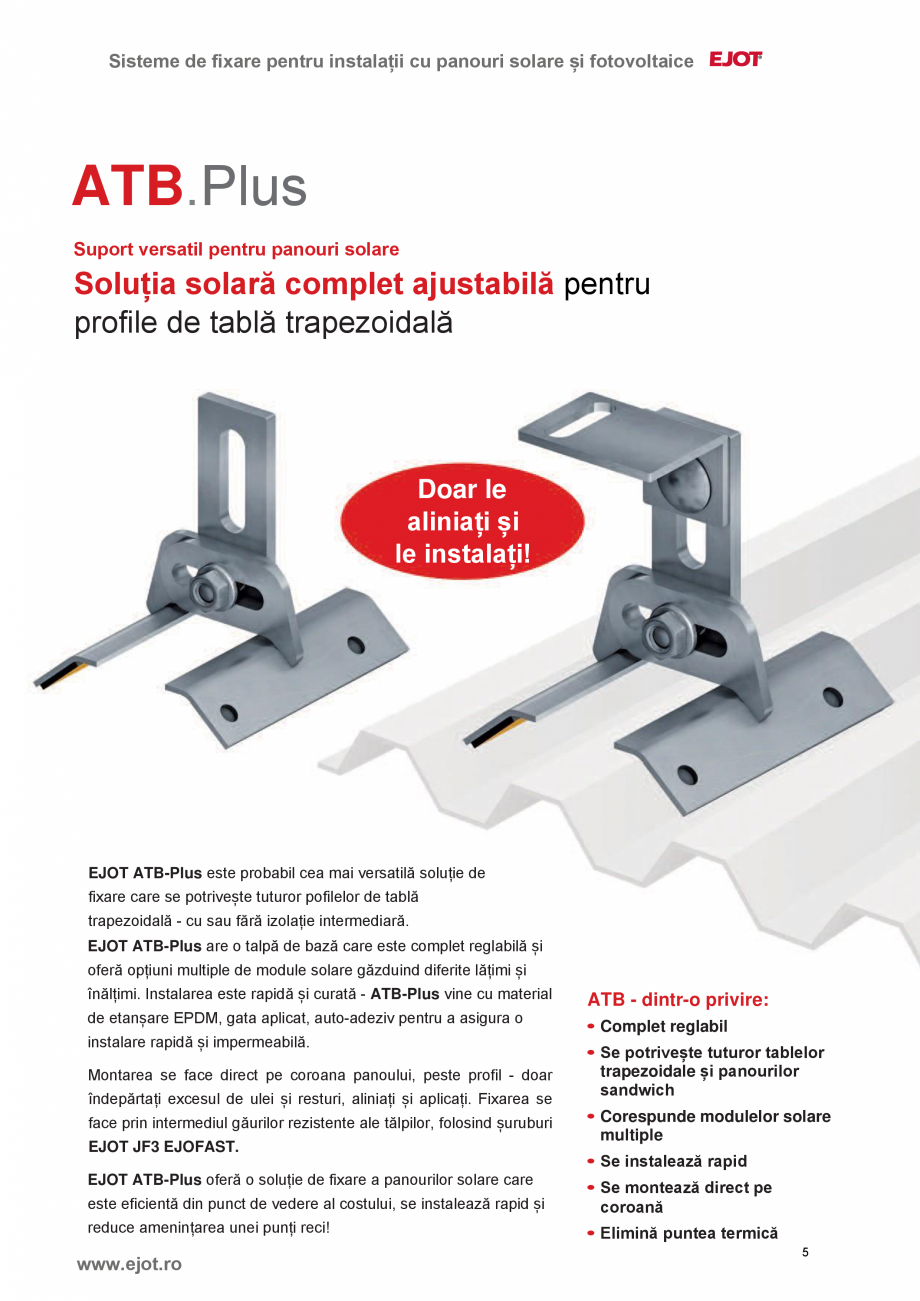

tic A2 (1.4301) vârful din oţel zincat străpunge materialul fără să deterioreze membrana EJObar. EJObar este disponibil în lungimi de 0,3 m ori 0,5 m pentru aplicaţiile electrice şi mecanice şi 1,0 m sau 3,0 m pentru instalaţiile solare PV. Pentru aplicaţiile speciale EJObar reprezintă o soluţie practică şi flexibilă şi poate fi implementat acolo unde membrana PVC are o pantă, înclinație sau o formă. Scanează codul QR și vezi video produs 4 www.ejot.ro Sisteme de fixare pentru instalații cu panouri solare și fotovoltaice ATB.Plus Suport versatil pentru panouri solare Soluția solară complet ajustabilă pentru profile de tablă trapezoidală Doar le aliniați și le instalați! EJOT ATB-Plus este probabil cea mai versatilă soluție de fixare care se potrivește tuturor pofilelor de tablă trapezoidală - cu sau fără izolație intermediară. EJOT ATB-Plus are o talpă de bază care este complet reglabilă și oferă opțiuni multiple de module sol

Pagina 5-Elemente de fixare pentru instalații solare și fotovoltaice EJOT JT3-SB-3-8,0xL, ATB Plus, ORKAN ...

Pagina 6 - Elemente de fixare pentru instalații solare și fotovoltaice EJOT JT3-SB-3-8,0xL, ATB...

are găzduind diferite lățimi și înălțimi. Instalarea este rapidă și curată - ATB-Plus vine cu material de etanșare EPDM, gata aplicat, auto-adeziv pentru a asigura o instalare rapidă și impermeabilă. Montarea se face direct pe coroana panoului, peste profil - doar îndepărtați excesul de ulei și resturi, aliniați și aplicați. Fixarea se face prin intermediul găurilor rezistente ale tălpilor, folosind șuruburi EJOT JF3 EJOFAST. EJOT ATB-Plus oferă o soluție de fixare a panourilor solare care este eficientă din punct de vedere al costului, se instalează rapid și reduce amenințarea unei punți reci! www.ejot.ro ATB - dintr-o privire: • Complet reglabil • Se potrivește tuturor tablelor trapezoidale și panourilor sandwich • Corespunde modulelor solare multiple • Se instalează rapid • Se montează direct pe coroană • Elimină puntea termică 5 Sisteme de fixare pentru instalații cu panouri solare și fotovoltaice ATB.Plus Suport versatil pe

Pagina 6-Elemente de fixare pentru instalații solare și fotovoltaice EJOT JT3-SB-3-8,0xL, ATB Plus, ORKAN ...

Pagina 7 - Elemente de fixare pentru instalații solare și fotovoltaice EJOT JT3-SB-3-8,0xL, ATB...

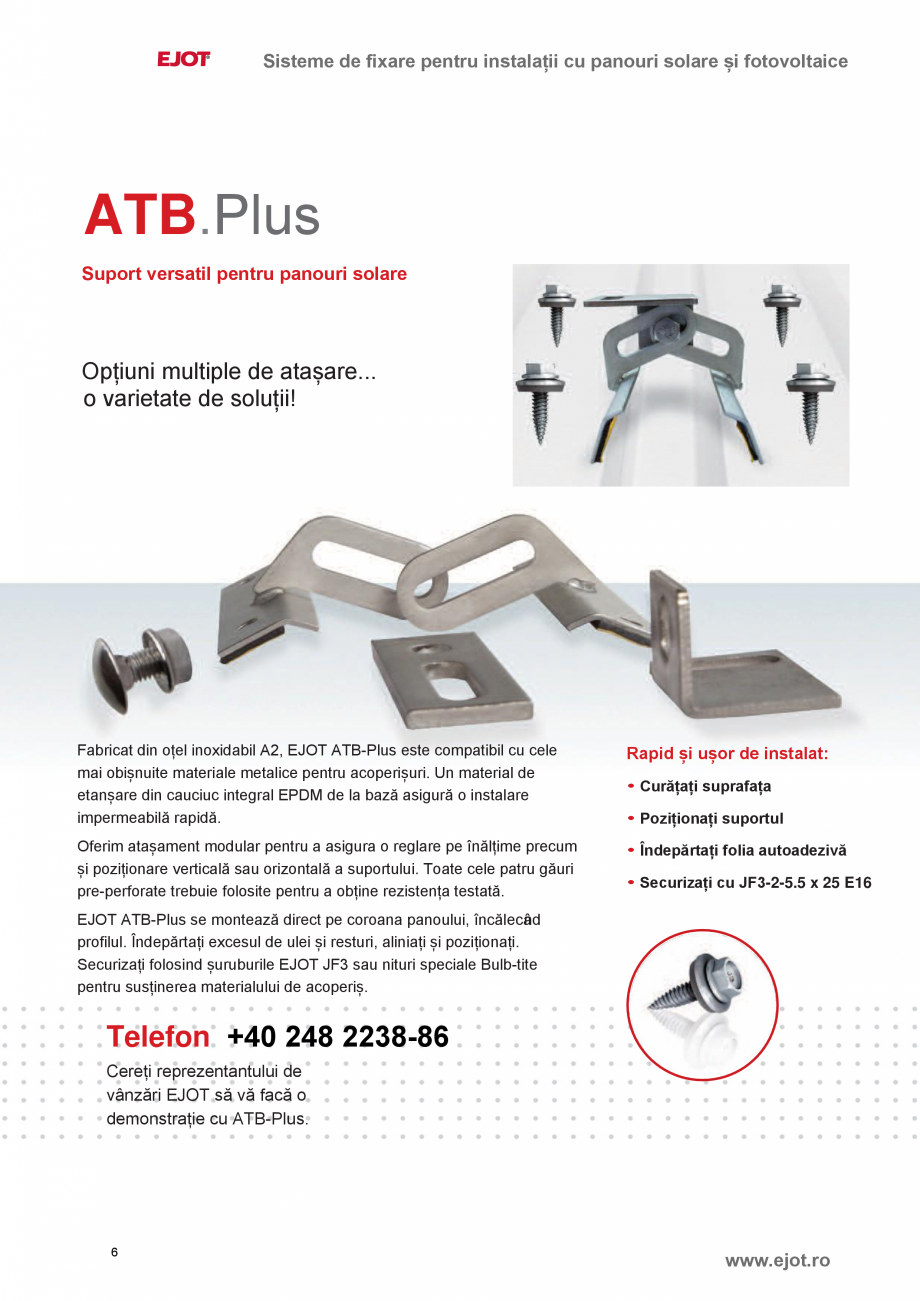

ntru panouri solare Opțiuni multiple de atașare... o varietate de soluții! Fabricat din oțel inoxidabil A2, EJOT ATB-Plus este compatibil cu cele mai obișnuite materiale metalice pentru acoperișuri. Un material de etanșare din cauciuc integral EPDM de la bază asigură o instalare impermeabilă rapidă. Oferim atașament modular pentru a asigura o reglare pe înălțime precum și poziționare verticală sau orizontală a suportului. Toate cele patru găuri pre-perforate trebuie folosite pentru a obține rezistența testată. Rapid și ușor de instalat: • Curățați suprafața • Poziționați suportul • Îndepărtați folia autoadezivă • Securizați cu JF3-2-5.5 x 25 E16 EJOT ATB-Plus se montează direct pe coroana panoului, încălecând profilul. Îndepărtați excesul de ulei și resturi, aliniați și poziționați. Securizați folosind șuruburile EJOT JF3 sau nituri speciale Bulb-tite pentru susținerea materialului de acoperiș. Telefon +40 248 2238-86 Cer

Pagina 7-Elemente de fixare pentru instalații solare și fotovoltaice EJOT JT3-SB-3-8,0xL, ATB Plus, ORKAN ...

Pagina 8 - Elemente de fixare pentru instalații solare și fotovoltaice EJOT JT3-SB-3-8,0xL, ATB...

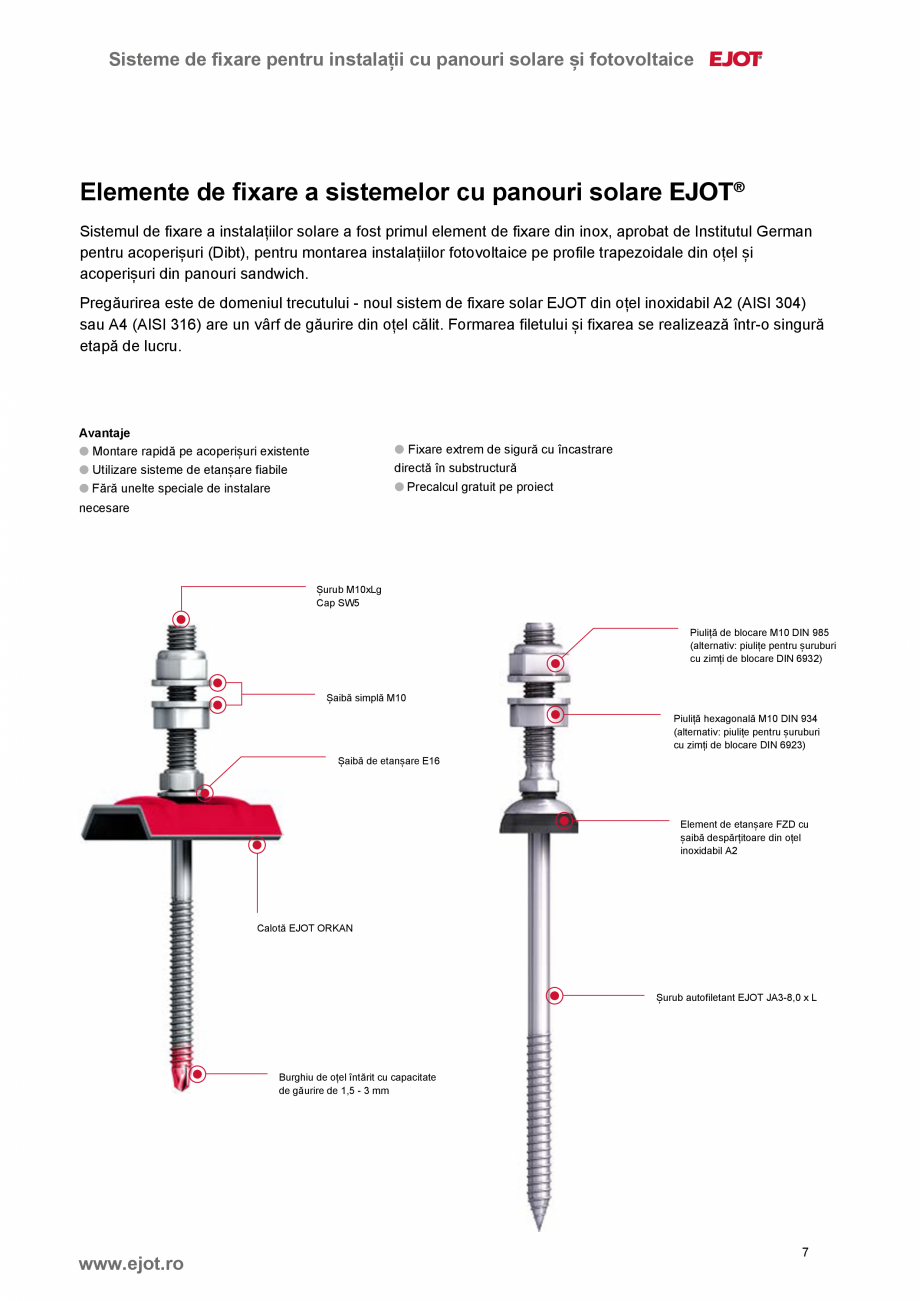

eți reprezentantului de vânzări EJOT să vă facă o demonstrație cu ATB-Plus. 6 www.ejot.ro Sisteme de fixare pentru instalații cu panouri solare și fotovoltaice Elemente de fixare a sistemelor cu panouri solare EJOT® Sistemul de fixare a instalațiilor solare a fost primul element de fixare din inox, aprobat de Institutul German pentru acoperișuri (Dibt), pentru montarea instalațiilor fotovoltaice pe profile trapezoidale din oțel și acoperișuri din panouri sandwich. Pregăurirea este de domeniul trecutului - noul sistem de fixare solar EJOT din oțel inoxidabil A2 (AISI 304) sau A4 (AISI 316) are un vârf de găurire din oțel călit. Formarea filetului și fixarea se realizează într-o singură etapă de lucru. Avantaje l Montare rapidă pe acoperișuri existente l Utilizare sisteme de etanșare fiabile l Fără unelte speciale de instalare l Fixare extrem de sigură cu încastrare directă în substructură l Precalcul gratuit pe proiect necesare Șurub M10xLg

Pagina 8-Elemente de fixare pentru instalații solare și fotovoltaice EJOT JT3-SB-3-8,0xL, ATB Plus, ORKAN ...

Pagina 9 - Elemente de fixare pentru instalații solare și fotovoltaice EJOT JT3-SB-3-8,0xL, ATB...

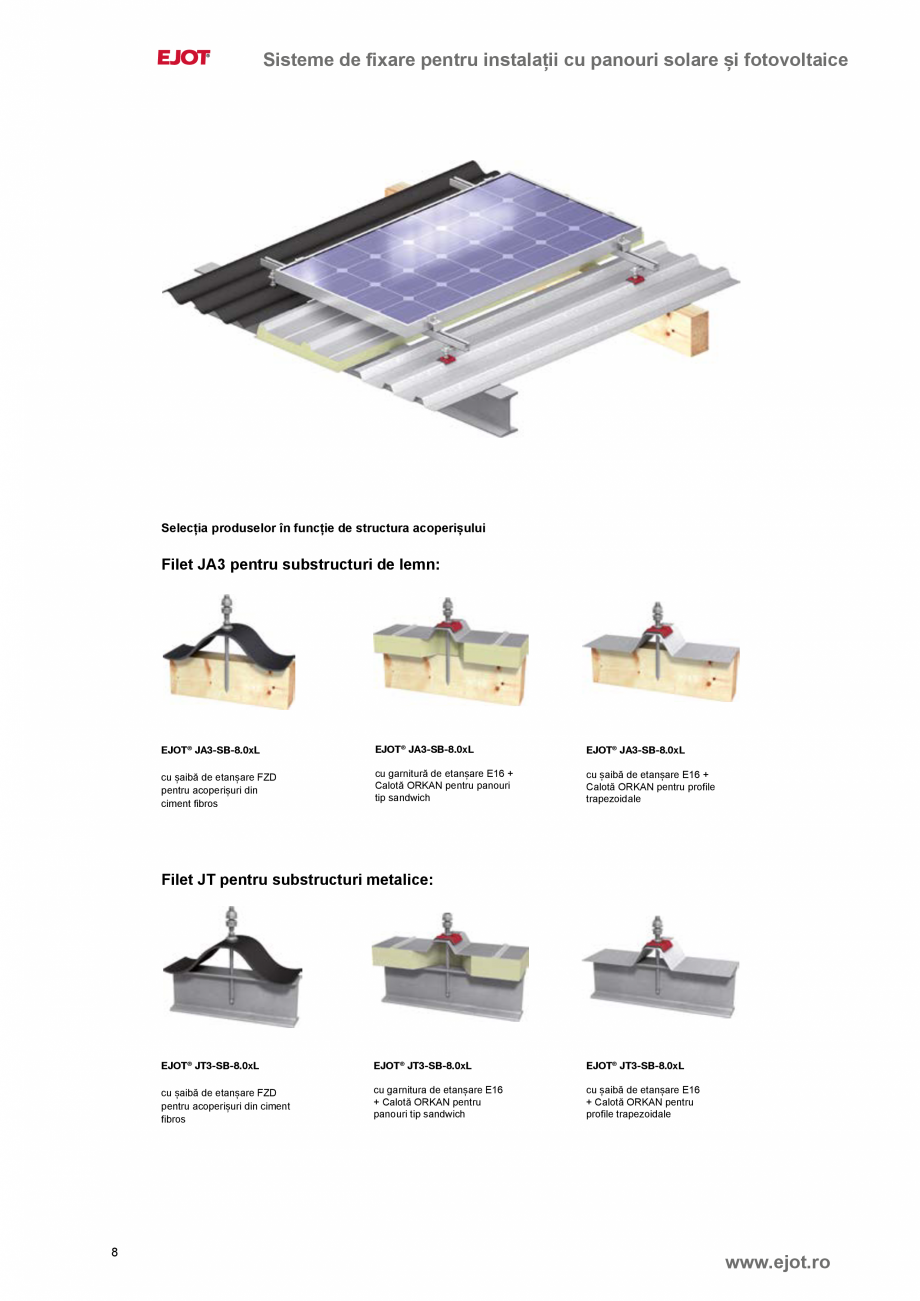

Cap SW5 Piuliță de blocare M10 DIN 985 (alternativ: piulițe pentru șuruburi cu zimți de blocare DIN 6932) Șaibă simplă M10 Piuliță hexagonală M10 DIN 934 (alternativ: piulițe pentru șuruburi cu zimți de blocare DIN 6923) Șaibă de etanșare E16 Element de etanșare FZD cu șaibă despărțitoare din oțel inoxidabil A2 Calotă EJOT ORKAN Șurub autofiletant EJOT JA3-8,0 x L Burghiu de oțel întărit cu capacitate de găurire de 1,5 - 3 mm www.ejot.ro 7 Sisteme de fixare pentru instalații cu panouri solare și fotovoltaice Selecția produselor în funcție de structura acoperișului Filet JA3 pentru substructuri de lemn: EJOT® JA3-SB-8.0xL EJOT® JA3-SB-8.0xL EJOT® JA3-SB-8.0xL cu șaibă de etanșare FZD pentru acoperișuri din ciment fibros cu garnitură de etanșare E16 + Calotă ORKAN pentru panouri tip sandwich cu șaibă de etanșare E16 + Calotă ORKAN pentru profile trapezoidale Filet JT pentru substructuri metalice: 8 EJOT® JT3-SB-8.0xL

Pagina 9-Elemente de fixare pentru instalații solare și fotovoltaice EJOT JT3-SB-3-8,0xL, ATB Plus, ORKAN ...

Pagina 10 - Elemente de fixare pentru instalații solare și fotovoltaice EJOT JT3-SB-3-8,0xL, ATB ...

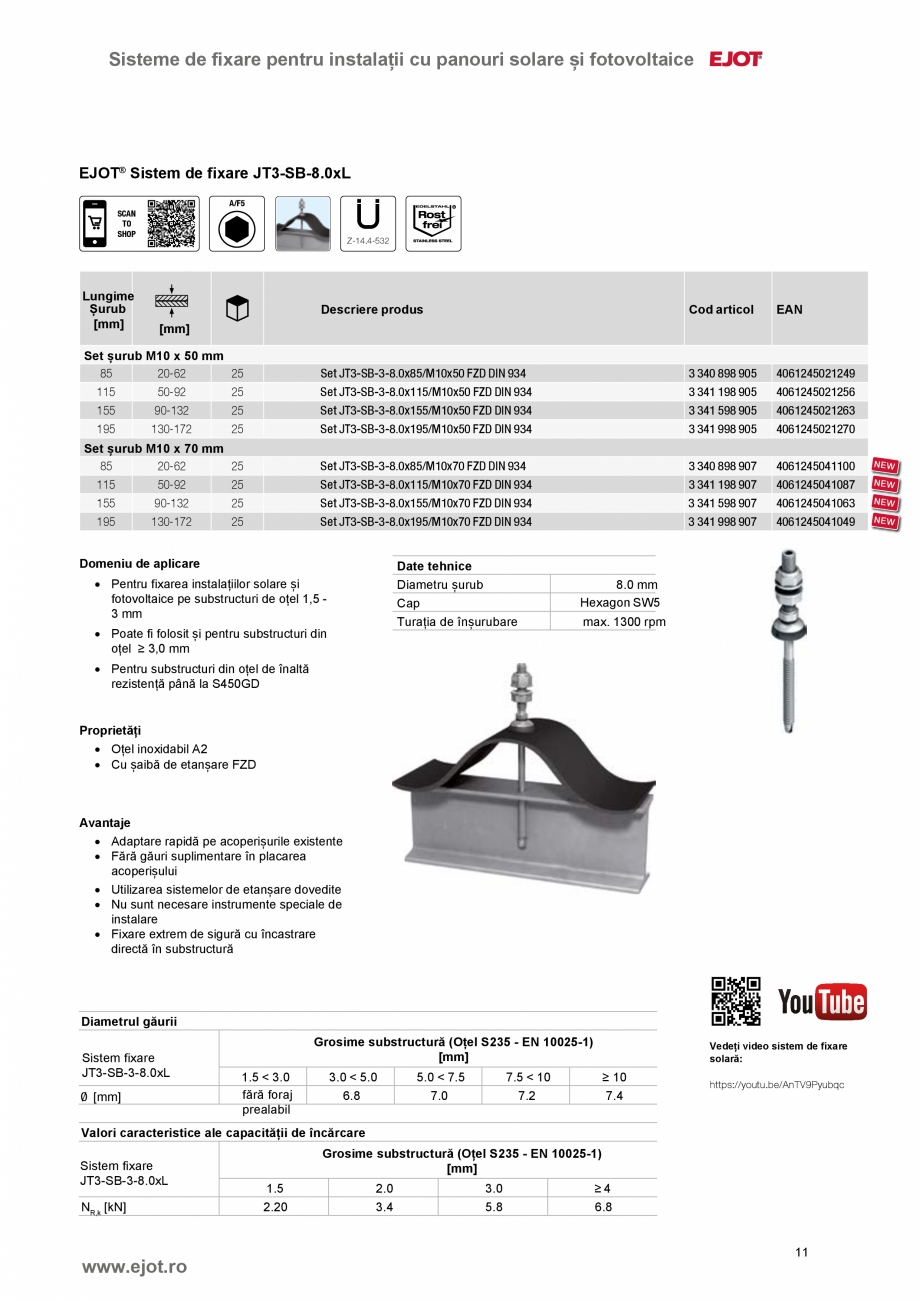

EJOT® JT3-SB-8.0xL EJOT® JT3-SB-8.0xL cu șaibă de etanșare FZD pentru acoperișuri din ciment fibros cu garnitura de etanșare E16 + Calotă ORKAN pentru panouri tip sandwich cu șaibă de etanșare E16 + Calotă ORKAN pentru profile trapezoidale www.ejot.ro Sisteme de fixare pentru instalații cu panouri solare și fotovoltaice EJOT® Sistem de fixare JT3-SB-8.0xL A/F5 SCAN TO SHOP Lungime Șurub [mm] Z-14.4-532 Descriere produs Cod articol EAN [mm] Set șurub M10 x 50 mm 85 20-62 115 50-92 155 90-132 195 130-172 25 25 25 25 Set JT3-SB-3-8.0x85/M10x50 E16 DIN 934 Set JT3-SB-3-8.0x115/M10x50 E16 DIN 934 Set JT3-SB-3-8.0x155/M10x50 E16 DIN 934 Set JT3-SB-3-8.0x195/M10x50 E16 DIN 934 3 340 891 905 3 341 191 905 3 341 591 905 3 341 991 905 4061245021201 4061245021218 4061245021225 4061245021232 Set șurub M10 x 70 mm 85 20-62 115 50-92 155 90-132 195 130-172 25 25 25 25 Set JT3-SB-3-8.0x85/M10x70 E16 DIN 934 Set JT3-SB-3-8.0x115/M10x70 E16 DIN 934 Set JT3-SB-3-

Pagina 10-Elemente de fixare pentru instalații solare și fotovoltaice EJOT JT3-SB-3-8,0xL, ATB Plus, ORKAN ...

Pagina 11 - Elemente de fixare pentru instalații solare și fotovoltaice EJOT JT3-SB-3-8,0xL, ATB ...

8.0x155/M10x70 E16 DIN 934 Set JT3-SB-3-8.0x195/M10x70 E16 DIN 934 3 340 891 907 3 341 191 907 3 341 591 907 3 341 991 907 4061245041117 4061245041094 4061245041070 4061245041056 Date tehnice Diametru șurub Cap Turația de înșurubare Domeniu de aplicare • Pentru fixarea instalațiilor solare și fotovoltaice pe substructuri de oțel 1,5 3 mm 8.0 mm Hexagon SW5 max. 1300 rpm • Poate fi folosit și pentru substructuri din oțel ≥ 3,0 mm • Pentru substructuri din oțel de înaltă rezistență până la S450GD Proprietăți • Oțel inoxidabil A2 • Cu șaibă de etanșare E16 + Calotă ORKAN Avantaje • Adaptare rapidă pe acoperișurile existente • Fără găuri suplimentare în placarea acoperișului • Utilizarea sistemelor de etanșare dovedite • Nu sunt necesare instrumente speciale de instalare • Fixare extrem de sigură cu încastrare directă în substructură Diametrul găurii Sistem fixare JT3-SB-3-8.0xL Ø [mm] Grosime substructură (Oțel S235 - E

Pagina 11-Elemente de fixare pentru instalații solare și fotovoltaice EJOT JT3-SB-3-8,0xL, ATB Plus, ORKAN ...

Pagina 12 - Elemente de fixare pentru instalații solare și fotovoltaice EJOT JT3-SB-3-8,0xL, ATB ...

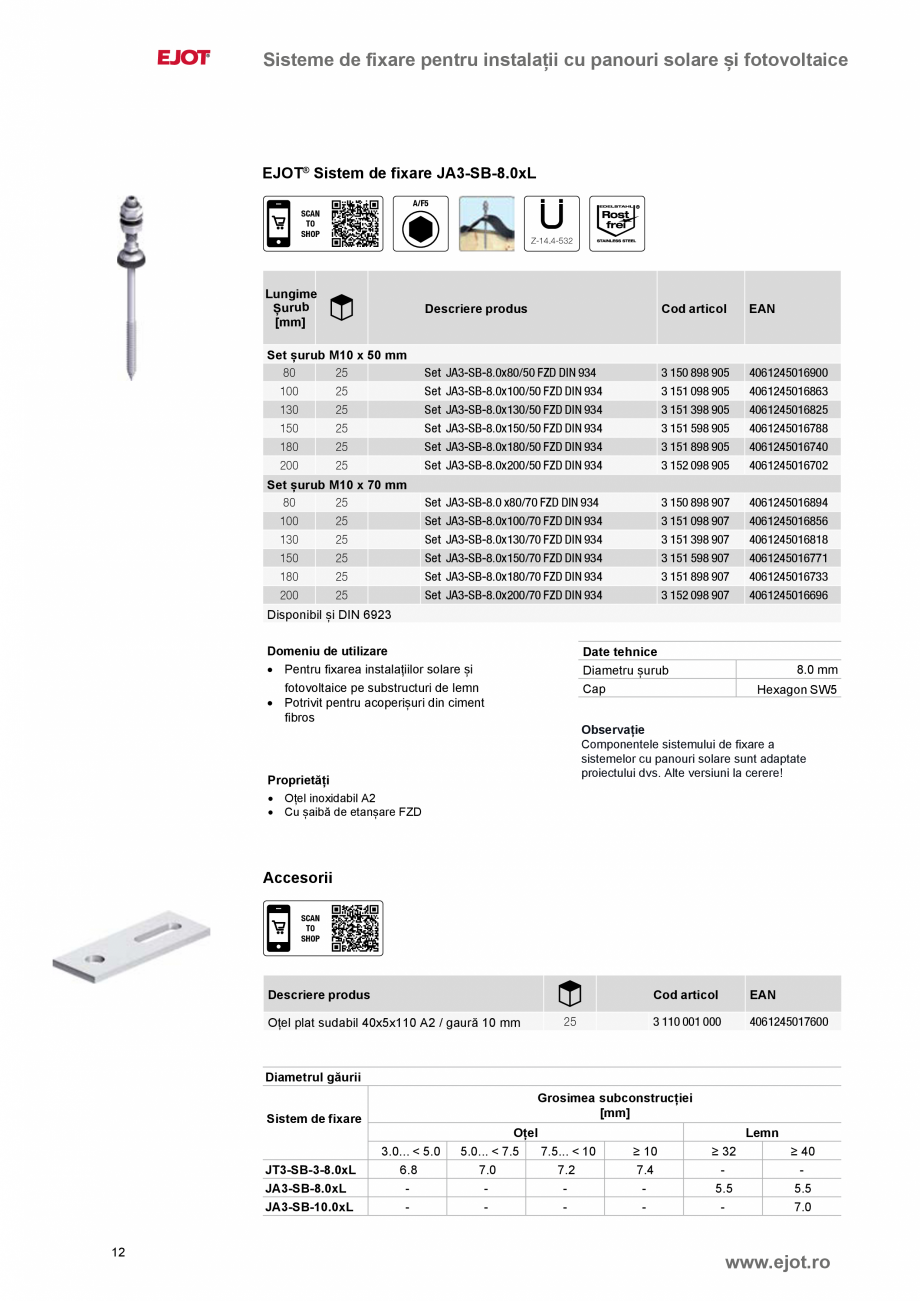

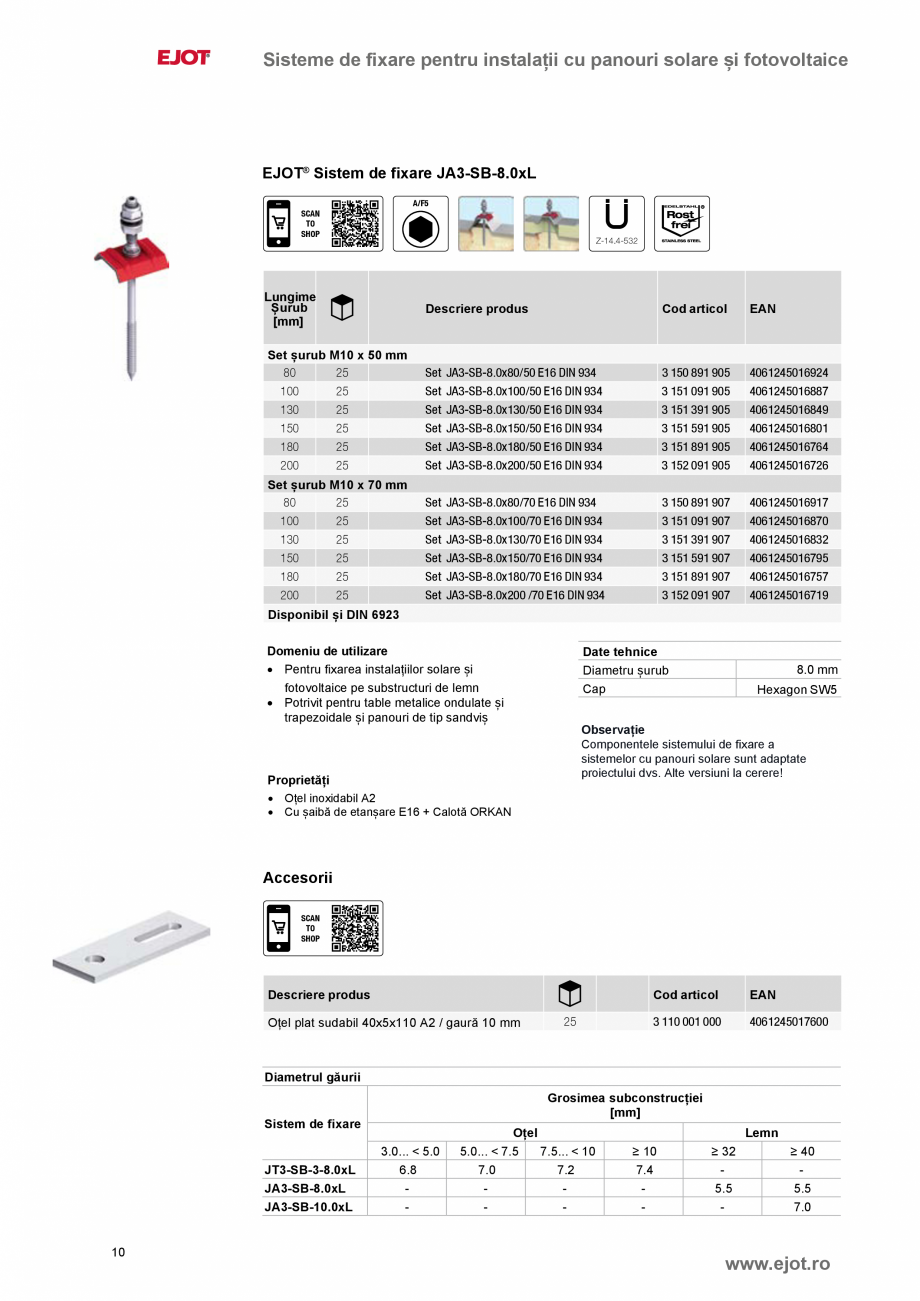

N 10025-1) [mm] 1.5 < 3.0 fără foraj prealabil 3.0 < 5.0 6.8 5.0 < 7.5 7.0 7.5 < 10 7.2 Vedeți video sistem de fixare solară: ≥ 10 7.4 https://youtu.be/AnTV9Pyubqc Valori caracteristice ale capacității de încărcare Grosime substructură (Oțel S235 - EN 10025-1) [mm] Sistem fixare JT3-SB-3-8.0xL 1.5 2.0 3.0 ≥4 NR,k [kN] 2.20 3.4 5.8 6.8 www.ejot.ro 9 NEW NEW NEW NEW Sisteme de fixare pentru instalații cu panouri solare și fotovoltaice EJOT® Sistem de fixare JA3-SB-8.0xL A/F5 SCAN TO SHOP Z-14.4-532 Lungime Șurub [mm] Descriere produs Cod articol EAN Set șurub M10 x 50 mm 80 25 100 25 130 25 150 25 180 25 200 25 Set Set Set Set Set Set JA3-SB-8.0x80/50 E16 DIN 934 JA3-SB-8.0x100/50 E16 DIN 934 JA3-SB-8.0x130/50 E16 DIN 934 JA3-SB-8.0x150/50 E16 DIN 934 JA3-SB-8.0x180/50 E16 DIN 934 JA3-SB-8.0x200/50 E16 DIN 934 3 150 891 905 3 151 091 905 3 151 391 905 3 151 591 905 3 151 891 905 3 152 091 905 4061245016924 4061245016887 4061245016849 40

Pagina 12-Elemente de fixare pentru instalații solare și fotovoltaice EJOT JT3-SB-3-8,0xL, ATB Plus, ORKAN ...

Pagina 13 - Elemente de fixare pentru instalații solare și fotovoltaice EJOT JT3-SB-3-8,0xL, ATB ...

61245016801 4061245016764 4061245016726 Set șurub M10 x 70 mm 80 25 100 25 130 25 150 25 180 25 200 25 Set Set Set Set Set Set JA3-SB-8.0x80/70 E16 DIN 934 JA3-SB-8.0x100/70 E16 DIN 934 JA3-SB-8.0x130/70 E16 DIN 934 JA3-SB-8.0x150/70 E16 DIN 934 JA3-SB-8.0x180/70 E16 DIN 934 JA3-SB-8.0x200 /70 E16 DIN 934 3 150 891 907 3 151 091 907 3 151 391 907 3 151 591 907 3 151 891 907 3 152 091 907 4061245016917 4061245016870 4061245016832 4061245016795 4061245016757 4061245016719 Disponibil și DIN 6923 Domeniu de utilizare • Pentru fixarea instalațiilor solare și fotovoltaice pe substructuri de lemn • Potrivit pentru table metalice ondulate și trapezoidale și panouri de tip sandviș Date tehnice Diametru șurub Cap 8.0 mm Hexagon SW5 Observație Componentele sistemului de fixare a sistemelor cu panouri solare sunt adaptate proiectului dvs. Alte versiuni la cerere! Proprietăți • Oțel inoxidabil A2 • Cu șaibă de etanșare E16 + Calotă ORKAN Accesorii SCAN TO SHOP De

Pagina 13-Elemente de fixare pentru instalații solare și fotovoltaice EJOT JT3-SB-3-8,0xL, ATB Plus, ORKAN ...

Pagina 14 - Elemente de fixare pentru instalații solare și fotovoltaice EJOT JT3-SB-3-8,0xL, ATB ...

scriere produs Oțel plat sudabil 40x5x110 A2 / gaură 10 mm 25 Cod articol EAN 3 110 001 000 4061245017600 Diametrul găurii Grosimea subconstrucției [mm] Sistem de fixare JT3-SB-3-8.0xL JA3-SB-8.0xL JA3-SB-10.0xL 10 3.0... < 5.0 6.8 - Oțel 5.0... < 7.5 7.5... < 10 7.0 7.2 - Lemn ≥ 10 7.4 - ≥ 32 5.5 - ≥ 40 5.5 7.0 www.ejot.ro Sisteme de fixare pentru instalații cu panouri solare și fotovoltaice EJOT® Sistem de fixare JT3-SB-8.0xL A/F5 SCAN TO SHOP Lungime Șurub [mm] Z-14.4-532 Descriere produs Cod articol EAN [mm] Set șurub M10 x 50 mm 85 20-62 115 50-92 155 90-132 195 130-172 25 25 25 25 Set JT3-SB-3-8.0x85/M10x50 FZD DIN 934 Set JT3-SB-3-8.0x115/M10x50 FZD DIN 934 Set JT3-SB-3-8.0x155/M10x50 FZD DIN 934 Set JT3-SB-3-8.0x195/M10x50 FZD DIN 934 3 340 898 905 3 341 198 905 3 341 598 905 3 341 998 905 4061245021249 4061245021256 4061245021263 4061245021270 Set șurub M10 x 70 mm 85 20-62 115 50-92 155 90-132 195 130-172 25 25 25 25 Set JT3-SB-3
