Pagina 1 - CYPEPLUMBING Solar Systems - Manual de utilizare CYPE Instructiuni montaj, utilizare...

Software para Arquitetura, Engenharia e Construção CYPEPLUMBING Solar Systems Exemplo prático - Open BIM Manual do utilizador CYPEPLUMBING Solar Systems – Exemplo prático – Open BIM Manual do utilizador IMPORTANTE: ESTE TEXTO REQUER A SUA ATENÇÃO E A SUA LEITURA A informação contida neste documento é propriedade da CYPE Ingenieros, S.A. e nenhuma parte dela pode ser reproduzida ou transferida sob nenhum conceito, de nenhuma forma e por nenhum meio, quer seja eletrónico ou mecânico, sem a prévia autorização escrita da CYPE Ingenieros, S.A. Este documento e a informação nele contida são parte integrante da documentação que acompanha a Licença de Utilização dos programas informáticos da CYPE Ingenieros, S.A. e da qual são inseparáveis. Por conseguinte, está protegida pelas mesmas condições e deveres. Não esqueça que deverá ler, compreender e aceitar o Contrato de Licença de Utilização do software, do qual esta documentação é parte, antes de ut

Pagina 1-CYPEPLUMBING Solar Systems - Manual de utilizare CYPE Instructiuni montaj, utilizare Engleza...

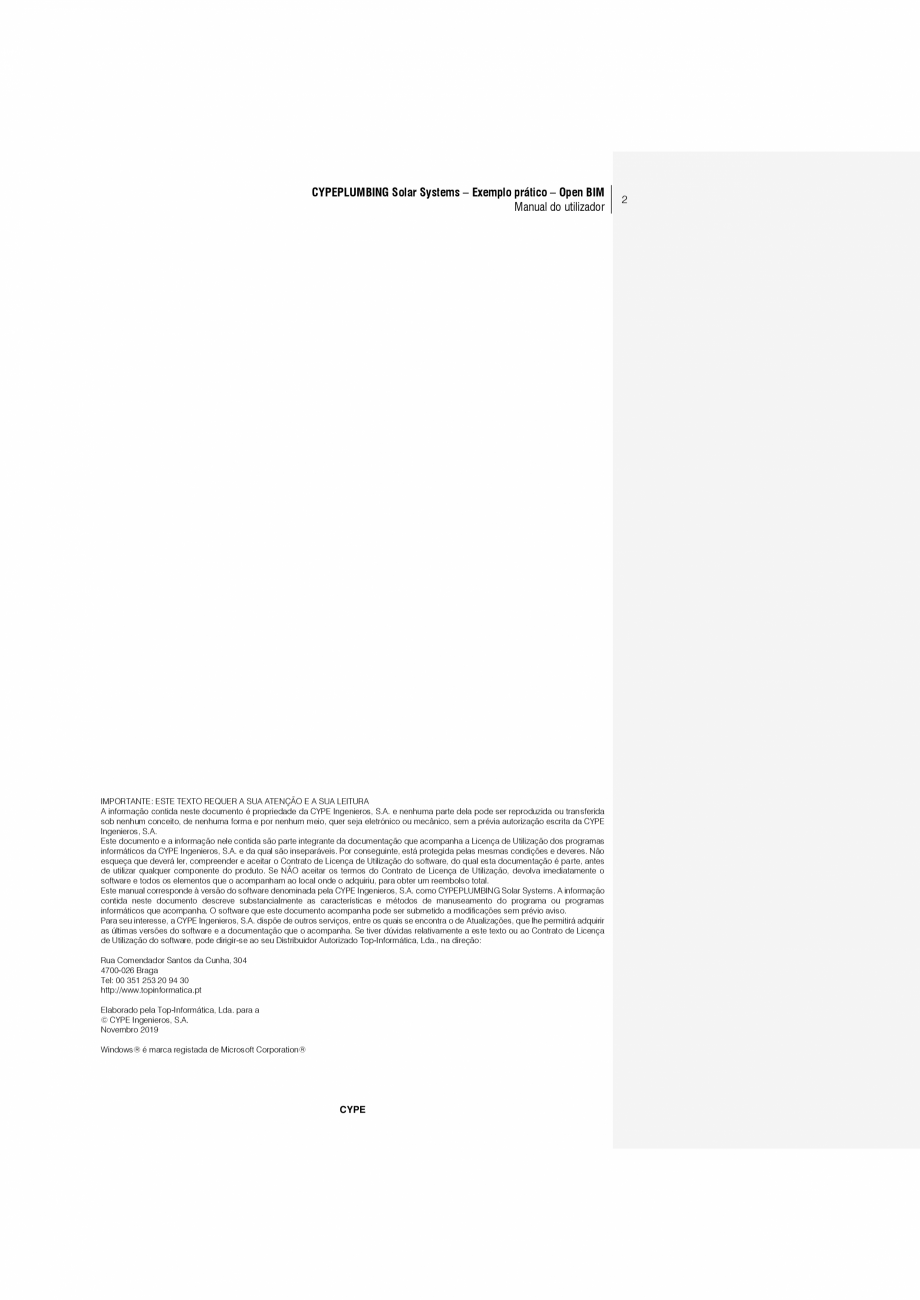

Pagina 2 - CYPEPLUMBING Solar Systems - Manual de utilizare CYPE Instructiuni montaj, utilizare...

ilizar qualquer componente do produto. Se NÃO aceitar os termos do Contrato de Licença de Utilização, devolva imediatamente o software e todos os elementos que o acompanham ao local onde o adquiriu, para obter um reembolso total. Este manual corresponde à versão do software denominada pela CYPE Ingenieros, S.A. como CYPEPLUMBING Solar Systems. A informação contida neste documento descreve substancialmente as características e métodos de manuseamento do programa ou programas informáticos que acompanha. O software que este documento acompanha pode ser submetido a modificações sem prévio aviso. Para seu interesse, a CYPE Ingenieros, S.A. dispõe de outros serviços, entre os quais se encontra o de Atualizações, que lhe permitirá adquirir as últimas versões do software e a documentação que o acompanha. Se tiver dúvidas relativamente a este texto ou ao Contrato de Licença de Utilização do software, pode dirigir-se ao seu Distribuidor Autorizado Top-Informática, Lda

Pagina 2-CYPEPLUMBING Solar Systems - Manual de utilizare CYPE Instructiuni montaj, utilizare Engleza ilizar ...

Pagina 3 - CYPEPLUMBING Solar Systems - Manual de utilizare CYPE Instructiuni montaj, utilizare...

., na direção: Rua Comendador Santos da Cunha, 304 4700-026 Braga Tel: 00 351 253 20 94 30 http://www.topinformatica.pt Elaborado pela Top-Informática, Lda. para a © CYPE Ingenieros, S.A. Novembro 2019 Windows® é marca registada de Microsoft Corporation® CYPE 2 CYPEPLUMBING Solar Systems – Exemplo prático – Open BIM Manual do utilizador Índice 1. Ajudas .......................................................................................................................................... 6 1.1. Ajudas no ecrã ............................................................................................................................... 6 1.2. Documentação .............................................................................................................................. 6 1.3. Perguntas e respostas ................................................................................................................... 6 2. Menus ...............................

Pagina 3-CYPEPLUMBING Solar Systems - Manual de utilizare CYPE Instructiuni montaj, utilizare Engleza ., na...

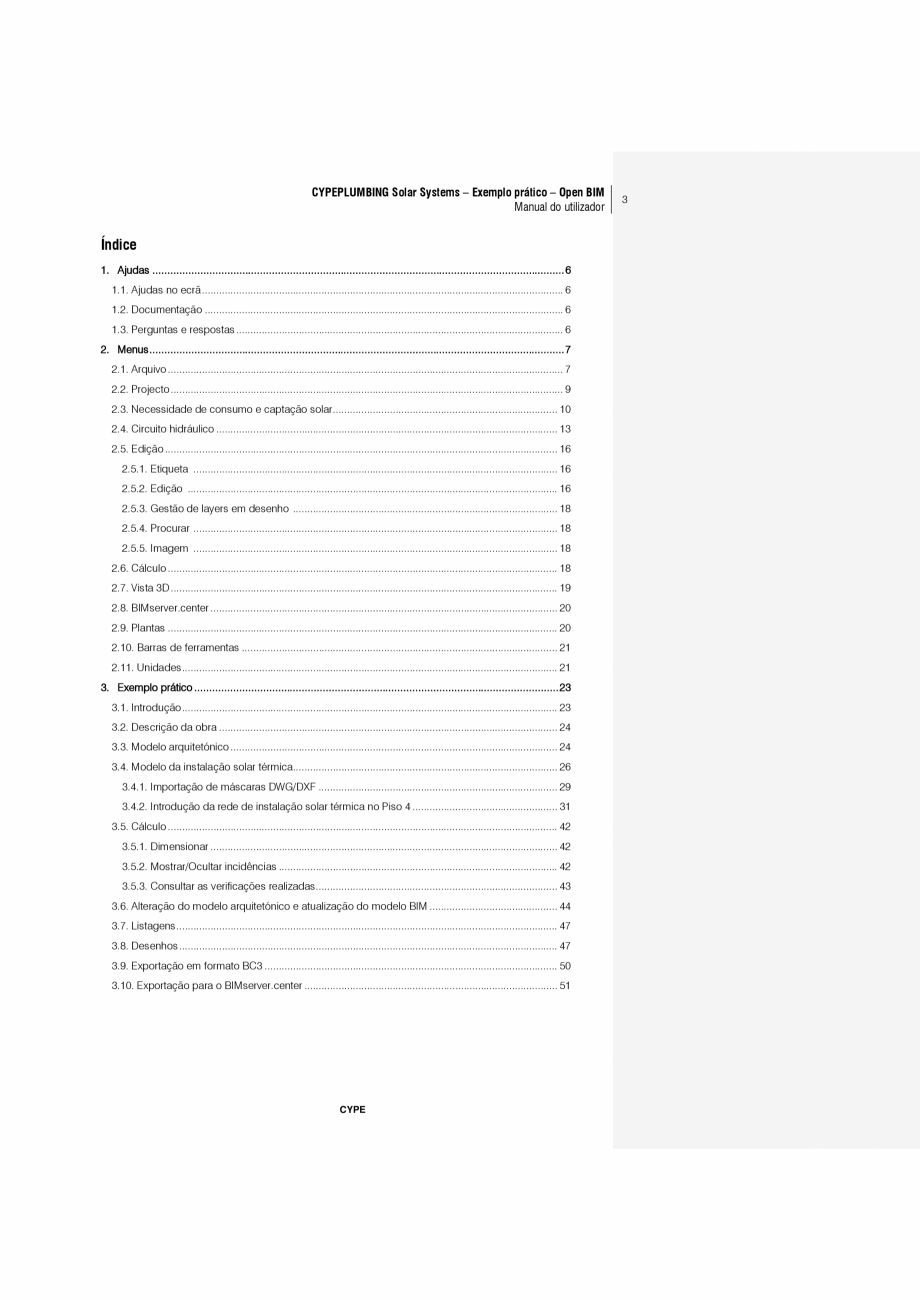

Pagina 4 - CYPEPLUMBING Solar Systems - Manual de utilizare CYPE Instructiuni montaj, utilizare...

............................................................................................................ 7 2.1. Arquivo ........................................................................................................................................... 7 2.2. Projecto .......................................................................................................................................... 9 2.3. Necessidade de consumo e captação solar ............................................................................... 10 2.4. Circuito hidráulico ........................................................................................................................ 13 2.5. Edição .......................................................................................................................................... 16 2.5.1. Etiqueta ...............................................................................................................................

Pagina 4-CYPEPLUMBING Solar Systems - Manual de utilizare CYPE Instructiuni montaj, utilizare Engleza ..........

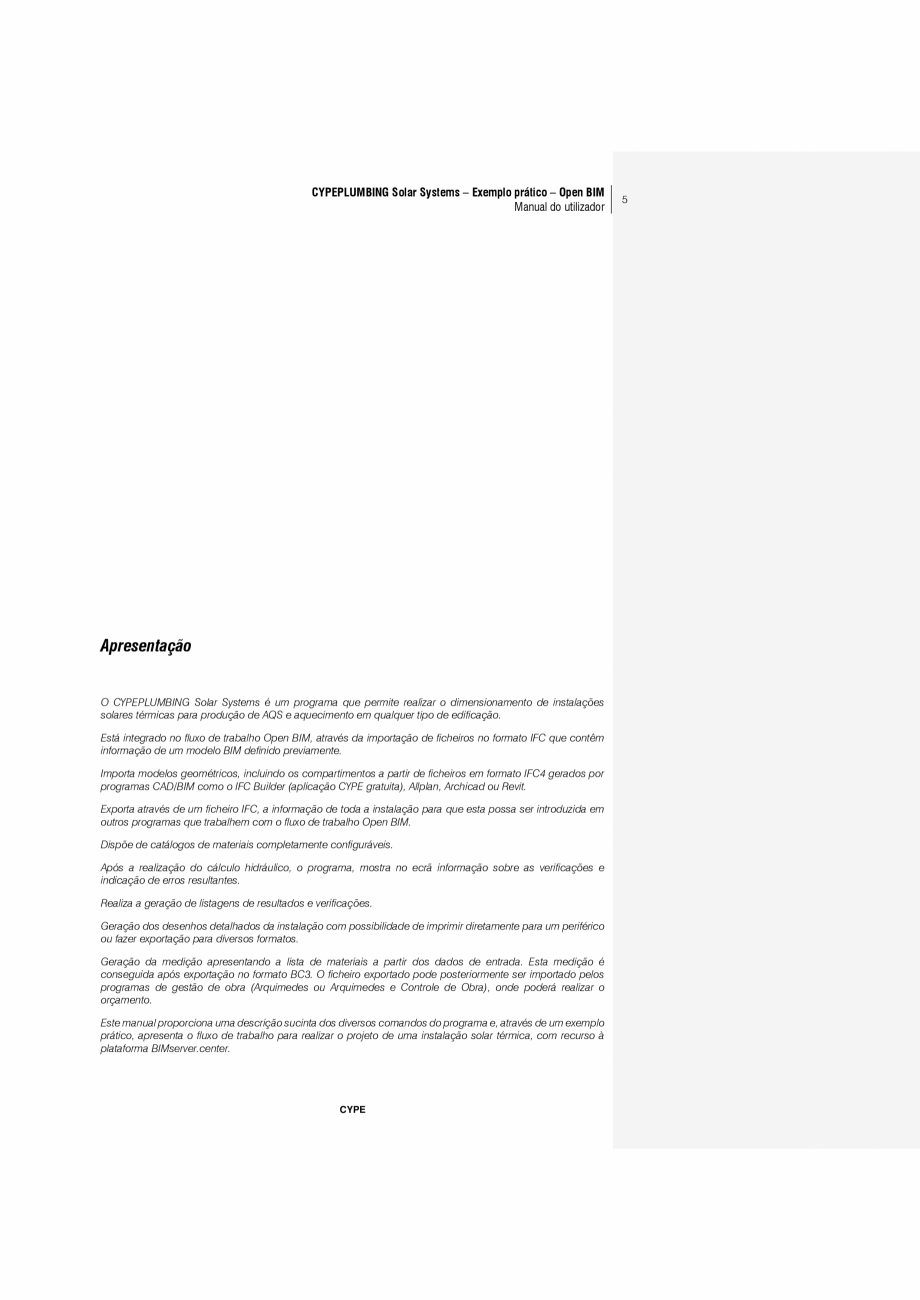

Pagina 5 - CYPEPLUMBING Solar Systems - Manual de utilizare CYPE Instructiuni montaj, utilizare...

. 16 2.5.2. Edição .................................................................................................................................. 16 2.5.3. Gestão de layers em desenho ............................................................................................. 18 2.5.4. Procurar ................................................................................................................................ 18 2.5.5. Imagem ................................................................................................................................ 18 2.6. Cálculo ......................................................................................................................................... 18 2.7. Vista 3D ........................................................................................................................................ 19 2.8. BIMserver.center .......................................................................................

Pagina 5-CYPEPLUMBING Solar Systems - Manual de utilizare CYPE Instructiuni montaj, utilizare Engleza . 16
2....

Pagina 6 - CYPEPLUMBING Solar Systems - Manual de utilizare CYPE Instructiuni montaj, utilizare...

................................... 20 2.9. Plantas ......................................................................................................................................... 20 2.10. Barras de ferramentas ............................................................................................................... 21 2.11. Unidades .................................................................................................................................... 21 3. Exemplo prático .......................................................................................................................... 23 3.1. Introdução .................................................................................................................................... 23 3.2. Descrição da obra ....................................................................................................................... 24 3.3. Modelo arquitetónico ......................................

Pagina 6-CYPEPLUMBING Solar Systems - Manual de utilizare CYPE Instructiuni montaj, utilizare Engleza ..........

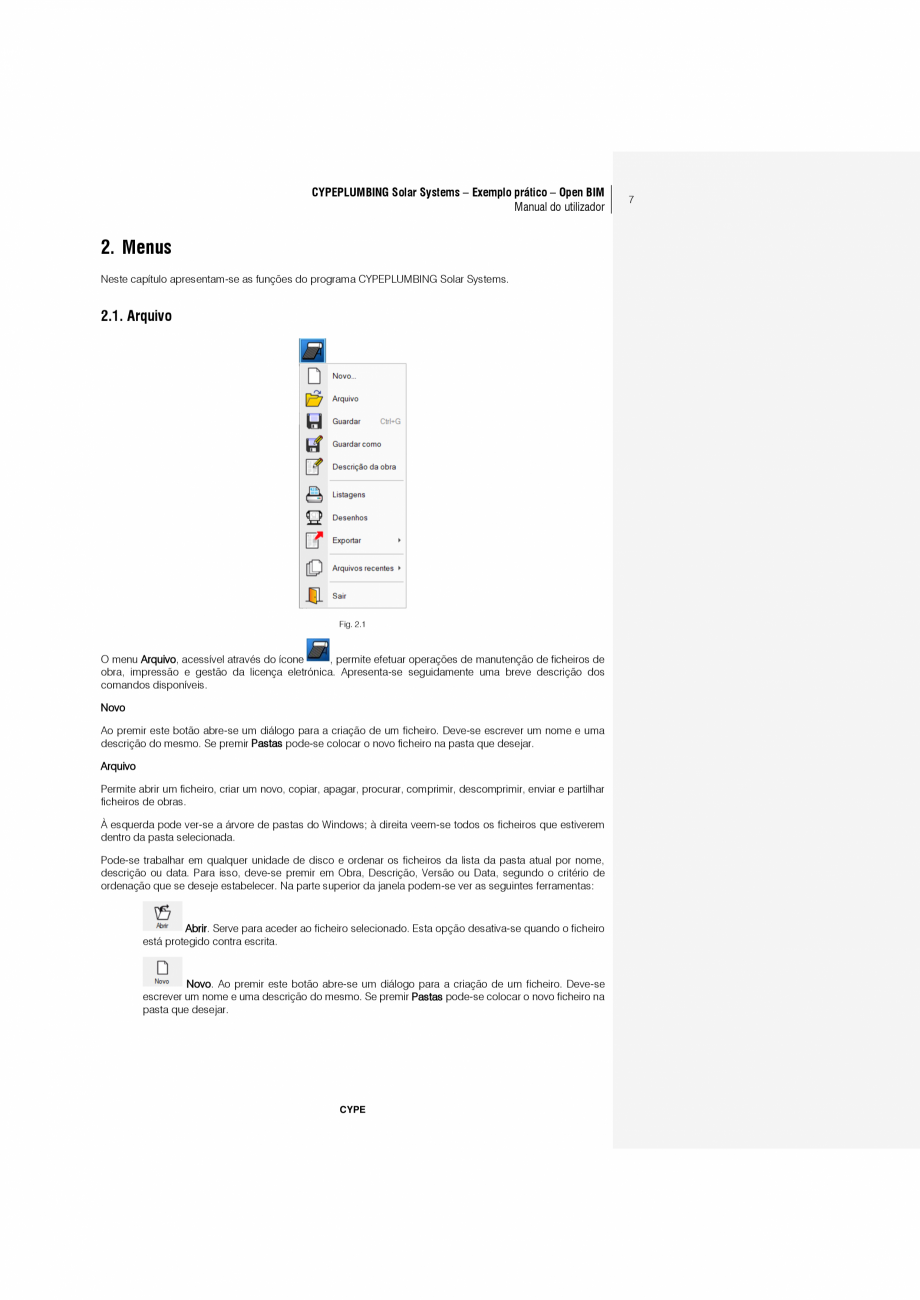

Pagina 7 - CYPEPLUMBING Solar Systems - Manual de utilizare CYPE Instructiuni montaj, utilizare...

............................................................................. 24 3.4. Modelo da instalação solar térmica............................................................................................. 26 3.4.1. Importação de máscaras DWG/DXF .................................................................................... 29 3.4.2. Introdução da rede de instalação solar térmica no Piso 4 ................................................... 31 3.5. Cálculo ......................................................................................................................................... 42 3.5.1. Dimensionar .......................................................................................................................... 42 3.5.2. Mostrar/Ocultar incidências .................................................................................................. 42 3.5.3. Consultar as verificações realizadas............................................

Pagina 7-CYPEPLUMBING Solar Systems - Manual de utilizare CYPE Instructiuni montaj, utilizare Engleza ..........

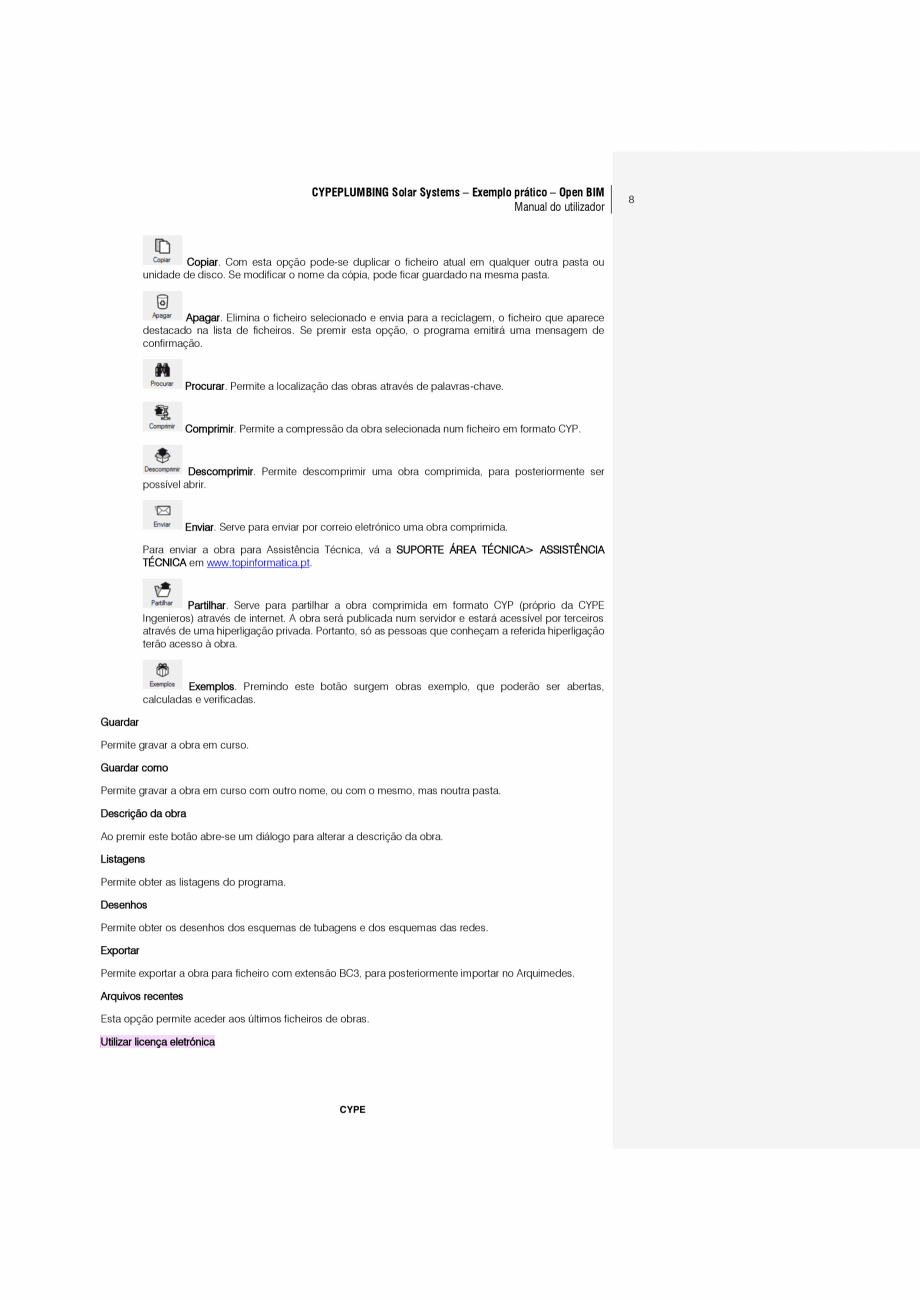

Pagina 8 - CYPEPLUMBING Solar Systems - Manual de utilizare CYPE Instructiuni montaj, utilizare...

......................................... 43 3.6. Alteração do modelo arquitetónico e atualização do modelo BIM ............................................. 44 3.7. Listagens ...................................................................................................................................... 47 3.8. Desenhos ..................................................................................................................................... 47 3.9. Exportação em formato BC3 ....................................................................................................... 50 3.10. Exportação para o BIMserver.center ......................................................................................... 51 CYPE 3 CYPEPLUMBING Solar Systems – Exemplo prático – Open BIM Manual do utilizador Nota prévia Devido à implementação de novas funcionalidades e melhorias no CYPEPLUMBING Solar Systems, é possível que pontualmente surjam imagens ou texto

Pagina 8-CYPEPLUMBING Solar Systems - Manual de utilizare CYPE Instructiuni montaj, utilizare Engleza ..........

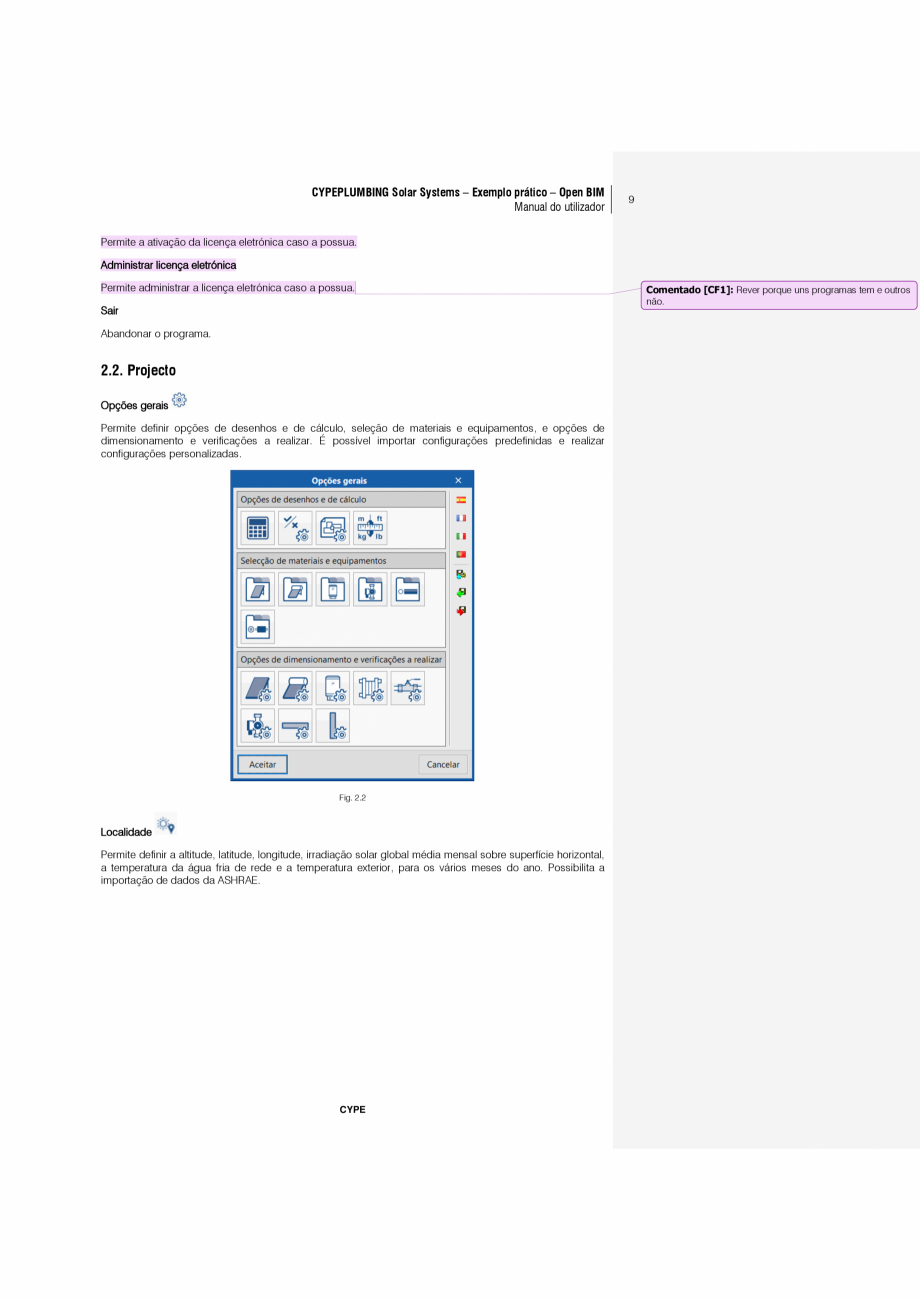

Pagina 9 - CYPEPLUMBING Solar Systems - Manual de utilizare CYPE Instructiuni montaj, utilizare...

s que não correspondam à versão atual. Em caso de dúvida consulte a Assistência Técnica em https://www.topinformatica.pt/. CYPE 4 CYPEPLUMBING Solar Systems – Exemplo prático – Open BIM Manual do utilizador Apresentação O CYPEPLUMBING Solar Systems é um programa que permite realizar o dimensionamento de instalações solares térmicas para produção de AQS e aquecimento em qualquer tipo de edificação. Está integrado no fluxo de trabalho Open BIM, através da importação de ficheiros no formato IFC que contêm informação de um modelo BIM definido previamente. Importa modelos geométricos, incluindo os compartimentos a partir de ficheiros em formato IFC4 gerados por programas CAD/BIM como o IFC Builder (aplicação CYPE gratuita), Allplan, Archicad ou Revit. Exporta através de um ficheiro IFC, a informação de toda a instalação para que esta possa ser introduzida em outros programas que trabalhem com o fluxo de trabalho Open BIM. Dispõe de catálogos de mat

Pagina 9-CYPEPLUMBING Solar Systems - Manual de utilizare CYPE Instructiuni montaj, utilizare Engleza s que...

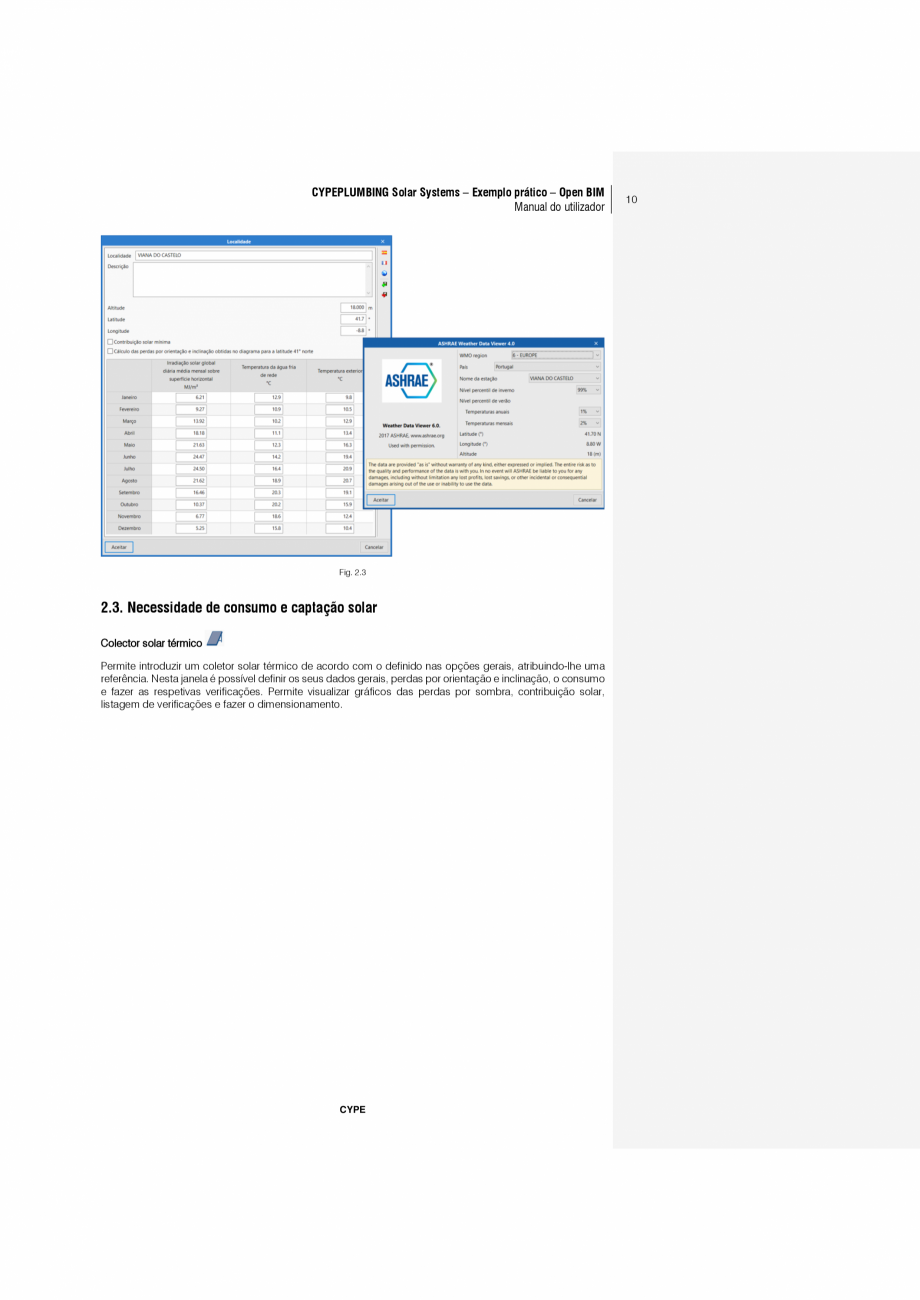

Pagina 10 - CYPEPLUMBING Solar Systems - Manual de utilizare CYPE Instructiuni montaj, utilizare...

eriais completamente configuráveis. Após a realização do cálculo hidráulico, o programa, mostra no ecrã informação sobre as verificações e indicação de erros resultantes. Realiza a geração de listagens de resultados e verificações. Geração dos desenhos detalhados da instalação com possibilidade de imprimir diretamente para um periférico ou fazer exportação para diversos formatos. Geração da medição apresentando a lista de materiais a partir dos dados de entrada. Esta medição é conseguida após exportação no formato BC3. O ficheiro exportado pode posteriormente ser importado pelos programas de gestão de obra (Arquimedes ou Arquimedes e Controle de Obra), onde poderá realizar o orçamento. Este manual proporciona uma descrição sucinta dos diversos comandos do programa e, através de um exemplo prático, apresenta o fluxo de trabalho para realizar o projeto de uma instalação solar térmica, com recurso à plataforma BIMserver.center. CYPE 5 CYPEP

Pagina 10-CYPEPLUMBING Solar Systems - Manual de utilizare CYPE Instructiuni montaj, utilizare Engleza eriais ...

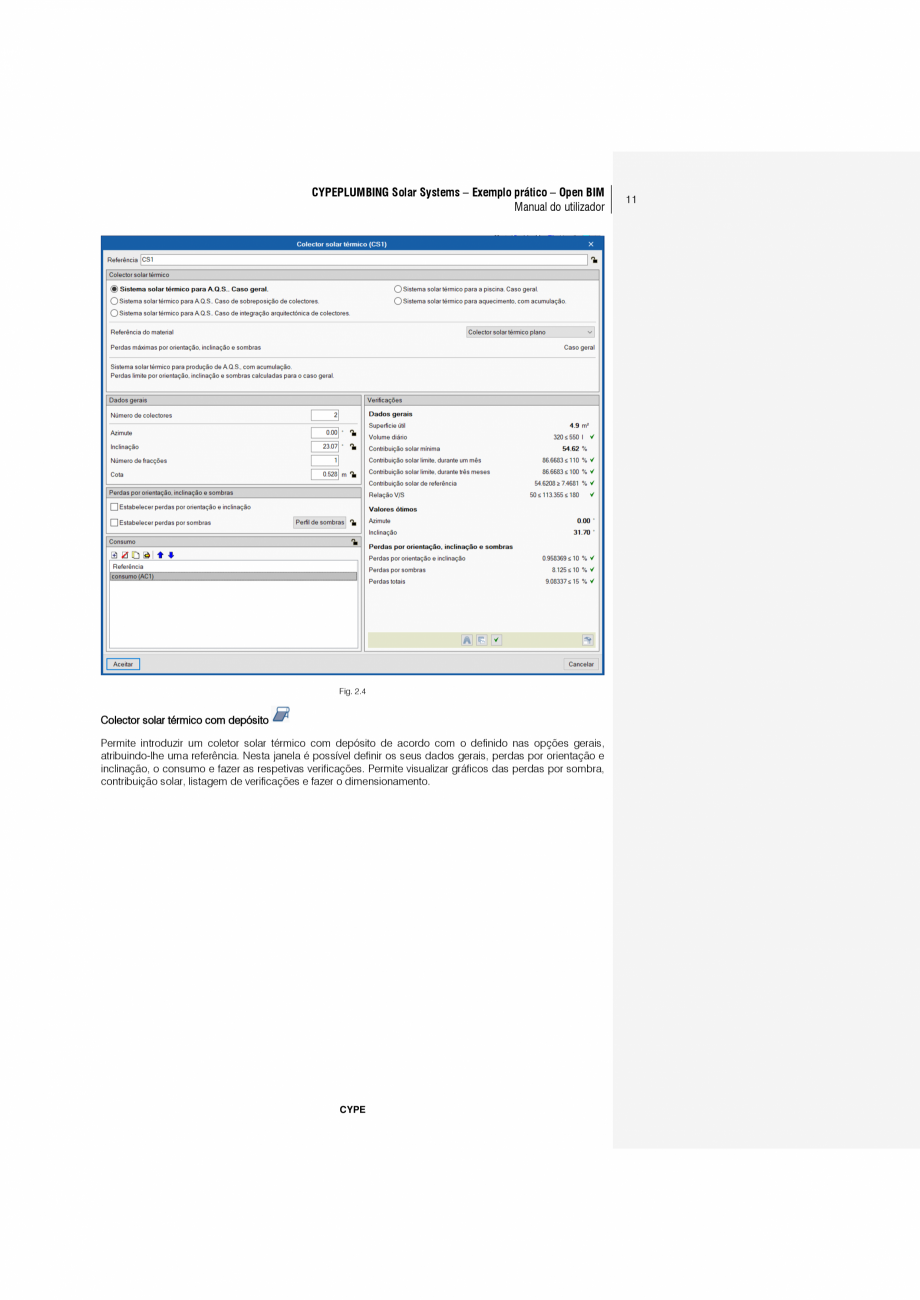

Pagina 11 - CYPEPLUMBING Solar Systems - Manual de utilizare CYPE Instructiuni montaj, utilizare...

LUMBING Solar Systems – Exemplo prático – Open BIM Manual do utilizador 1. Ajudas 1.1. Ajudas no ecrã Os programas da CYPE dispõem de ajudas no ecrã, através das quais o utilizador pode obter diretamente informação sobre os comandos e funções. 1.2. Documentação Pode-se consultar e imprimir a documentação do programa, na barra de ferramentas através da opção Ajuda . Na página http://www.topinformatica.pt, em FORMAÇÃO WEBINAR> MANUAIS DO UTILIZADOR, encontrase o manual do utilizador do programa. 1.3. Perguntas e respostas Na página http://www.topinformatica.pt, em SUPORTE ÁREA TÉCNICA> FAQ, encontram-se esclarecimentos adicionais resultantes de consultas prestadas pela Assistência Técnica. CYPE 6 CYPEPLUMBING Solar Systems – Exemplo prático – Open BIM Manual do utilizador 2. Menus Neste capítulo apresentam-se as funções do programa CYPEPLUMBING Solar Systems. 2.1. Arquivo Fig. 2.1 O menu Arquivo, acessível através do ícone , permite efetu

Pagina 11-CYPEPLUMBING Solar Systems - Manual de utilizare CYPE Instructiuni montaj, utilizare Engleza LUMBING...

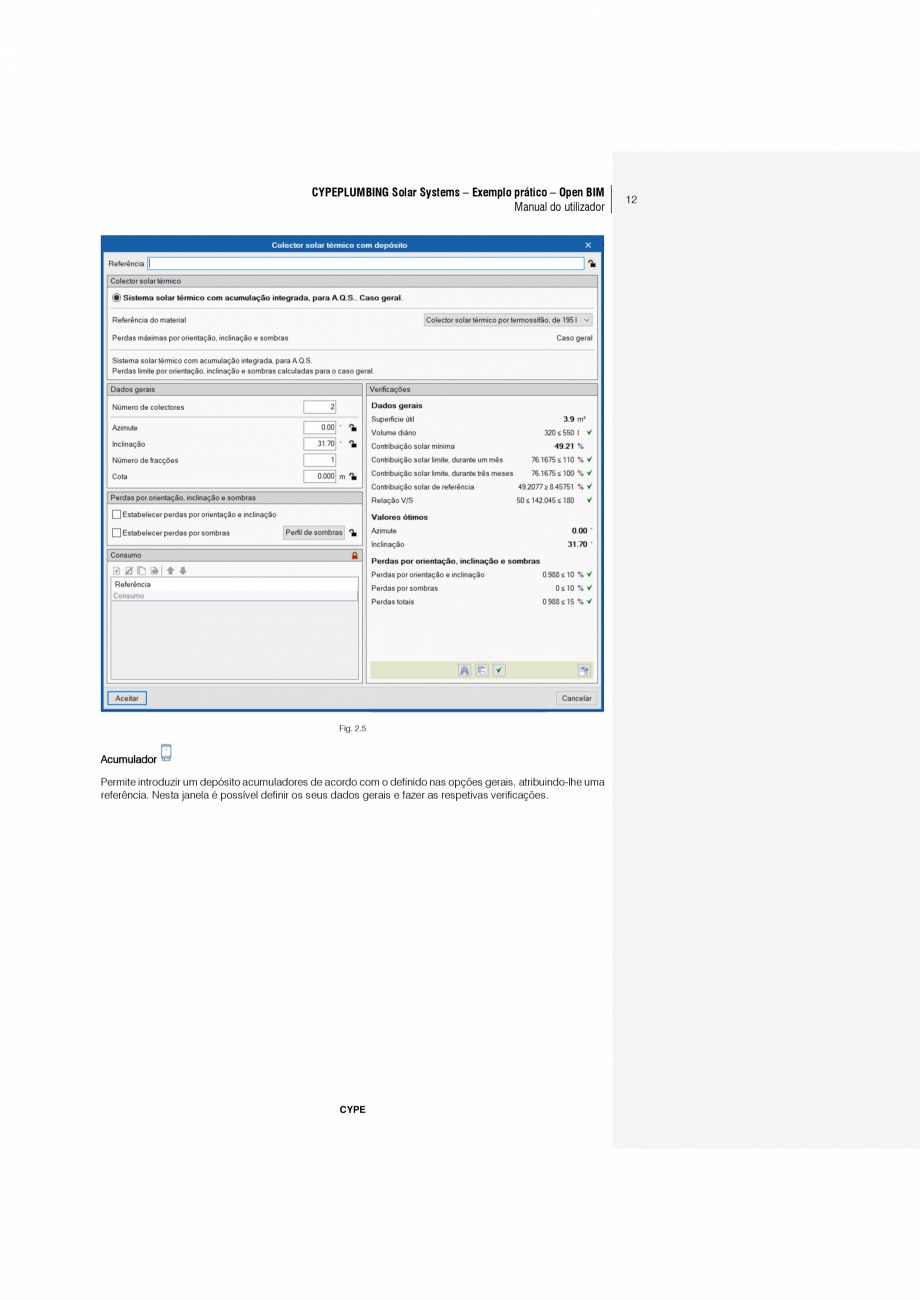

Pagina 12 - CYPEPLUMBING Solar Systems - Manual de utilizare CYPE Instructiuni montaj, utilizare...

ar operações de manutenção de ficheiros de obra, impressão e gestão da licença eletrónica. Apresenta-se seguidamente uma breve descrição dos comandos disponíveis. Novo Ao premir este botão abre-se um diálogo para a criação de um ficheiro. Deve-se escrever um nome e uma descrição do mesmo. Se premir Pastas pode-se colocar o novo ficheiro na pasta que desejar. Arquivo Permite abrir um ficheiro, criar um novo, copiar, apagar, procurar, comprimir, descomprimir, enviar e partilhar ficheiros de obras. À esquerda pode ver-se a árvore de pastas do Windows; à direita veem-se todos os ficheiros que estiverem dentro da pasta selecionada. Pode-se trabalhar em qualquer unidade de disco e ordenar os ficheiros da lista da pasta atual por nome, descrição ou data. Para isso, deve-se premir em Obra, Descrição, Versão ou Data, segundo o critério de ordenação que se deseje estabelecer. Na parte superior da janela podem-se ver as seguintes ferramentas: Abrir. Serve para aceder

Pagina 12-CYPEPLUMBING Solar Systems - Manual de utilizare CYPE Instructiuni montaj, utilizare Engleza ar...

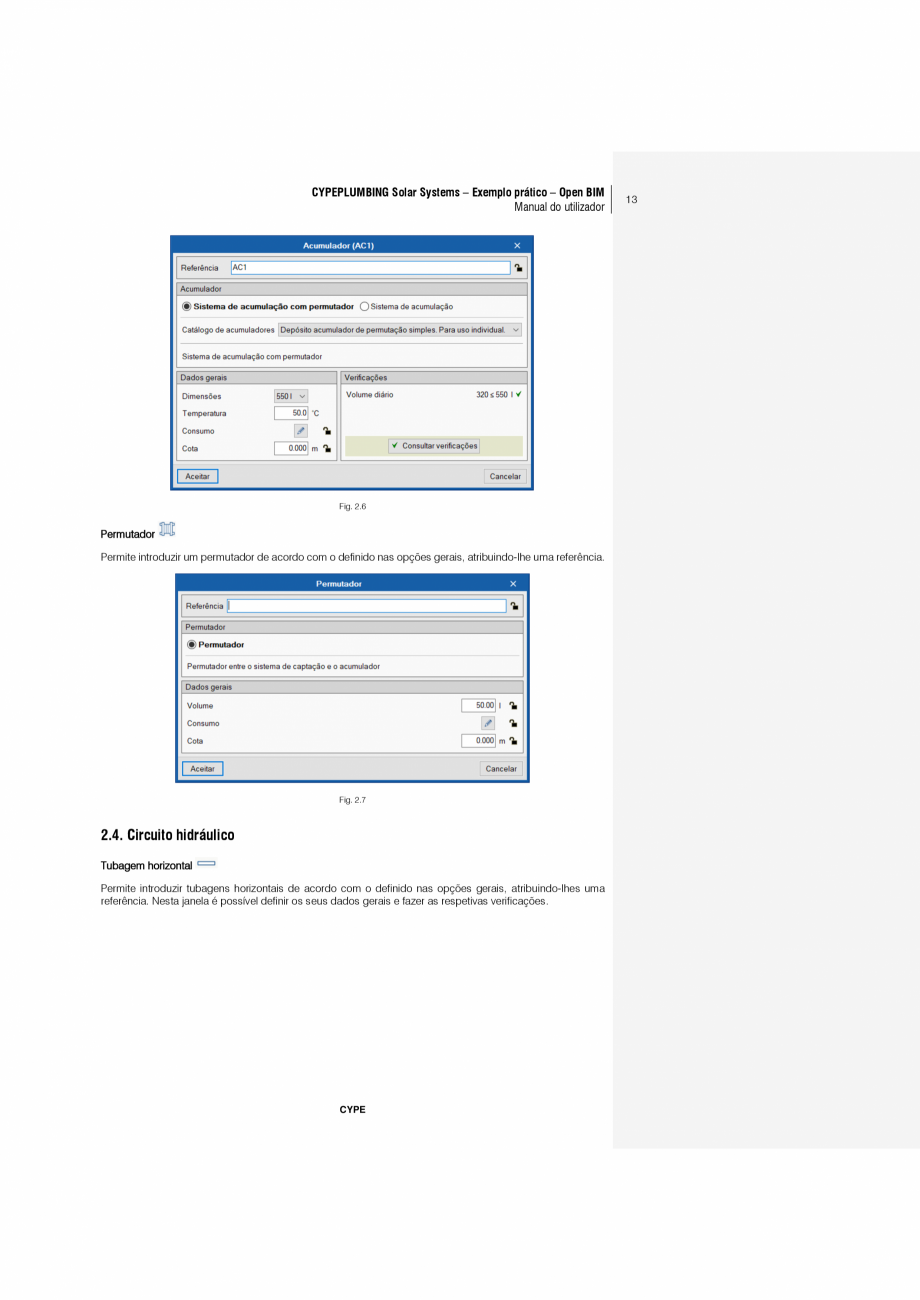

Pagina 13 - CYPEPLUMBING Solar Systems - Manual de utilizare CYPE Instructiuni montaj, utilizare...

ao ficheiro selecionado. Esta opção desativa-se quando o ficheiro está protegido contra escrita. Novo. Ao premir este botão abre-se um diálogo para a criação de um ficheiro. Deve-se escrever um nome e uma descrição do mesmo. Se premir Pastas pode-se colocar o novo ficheiro na pasta que desejar. CYPE 7 CYPEPLUMBING Solar Systems – Exemplo prático – Open BIM Manual do utilizador Copiar. Com esta opção pode-se duplicar o ficheiro atual em qualquer outra pasta ou unidade de disco. Se modificar o nome da cópia, pode ficar guardado na mesma pasta. Apagar. Elimina o ficheiro selecionado e envia para a reciclagem, o ficheiro que aparece destacado na lista de ficheiros. Se premir esta opção, o programa emitirá uma mensagem de confirmação. Procurar. Permite a localização das obras através de palavras-chave. Comprimir. Permite a compressão da obra selecionada num ficheiro em formato CYP. Descomprimir. Permite descomprimir uma obra comprimida, para posteriorment

Pagina 13-CYPEPLUMBING Solar Systems - Manual de utilizare CYPE Instructiuni montaj, utilizare Engleza ao...

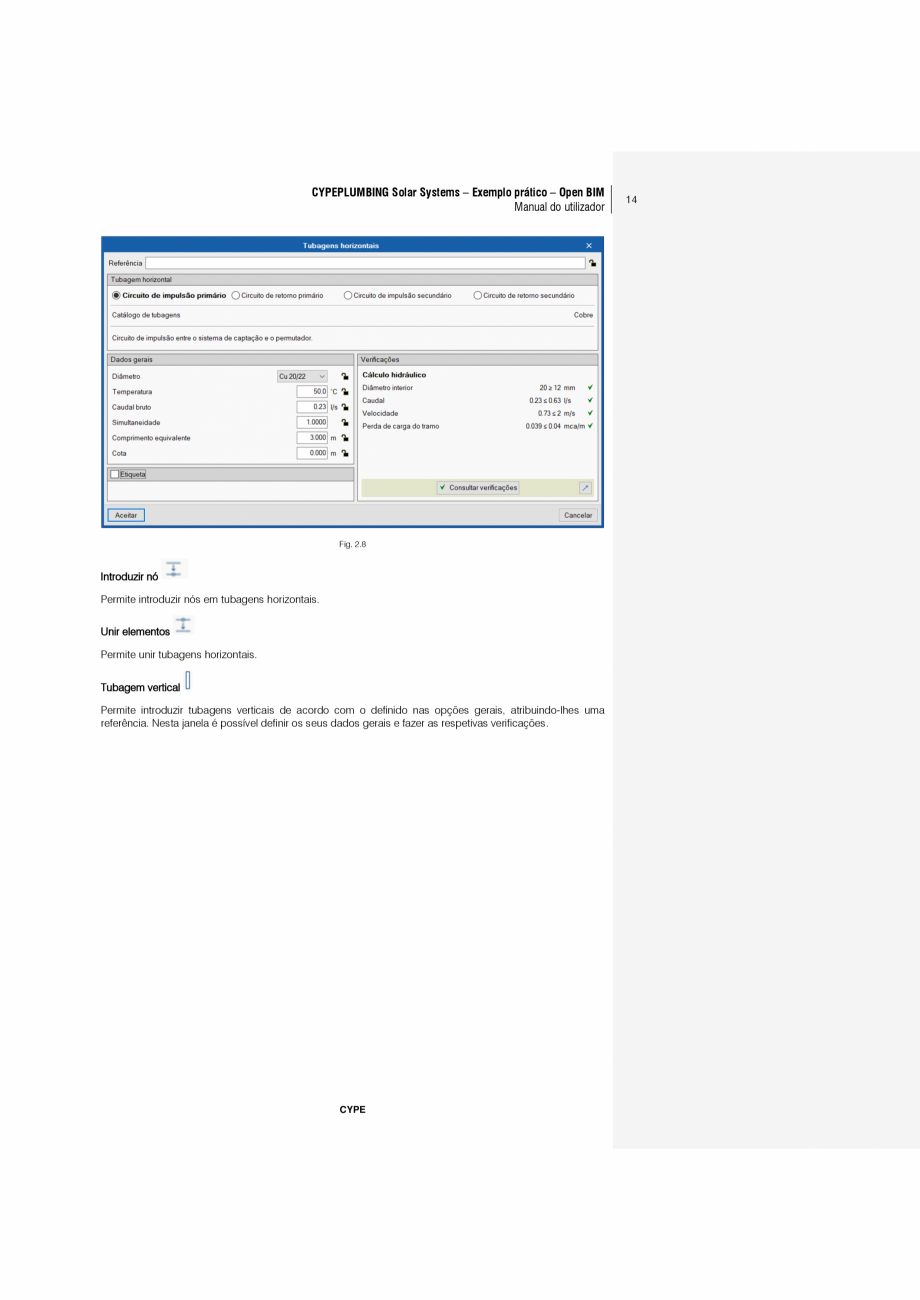

Pagina 14 - CYPEPLUMBING Solar Systems - Manual de utilizare CYPE Instructiuni montaj, utilizare...

e ser possível abrir. Enviar. Serve para enviar por correio eletrónico uma obra comprimida. Para enviar a obra para Assistência Técnica, vá a SUPORTE ÁREA TÉCNICA> ASSISTÊNCIA TÉCNICA em www.topinformatica.pt. Partilhar. Serve para partilhar a obra comprimida em formato CYP (próprio da CYPE Ingenieros) através de internet. A obra será publicada num servidor e estará acessível por terceiros através de uma hiperligação privada. Portanto, só as pessoas que conheçam a referida hiperligação terão acesso à obra. Exemplos. Premindo este botão surgem obras exemplo, que poderão ser abertas, calculadas e verificadas. Guardar Permite gravar a obra em curso. Guardar como Permite gravar a obra em curso com outro nome, ou com o mesmo, mas noutra pasta. Descrição da obra Ao premir este botão abre-se um diálogo para alterar a descrição da obra. Listagens Permite obter as listagens do programa. Desenhos Permite obter os desenhos dos esquemas de tubagens e dos esquemas

Pagina 14-CYPEPLUMBING Solar Systems - Manual de utilizare CYPE Instructiuni montaj, utilizare Engleza e ser...

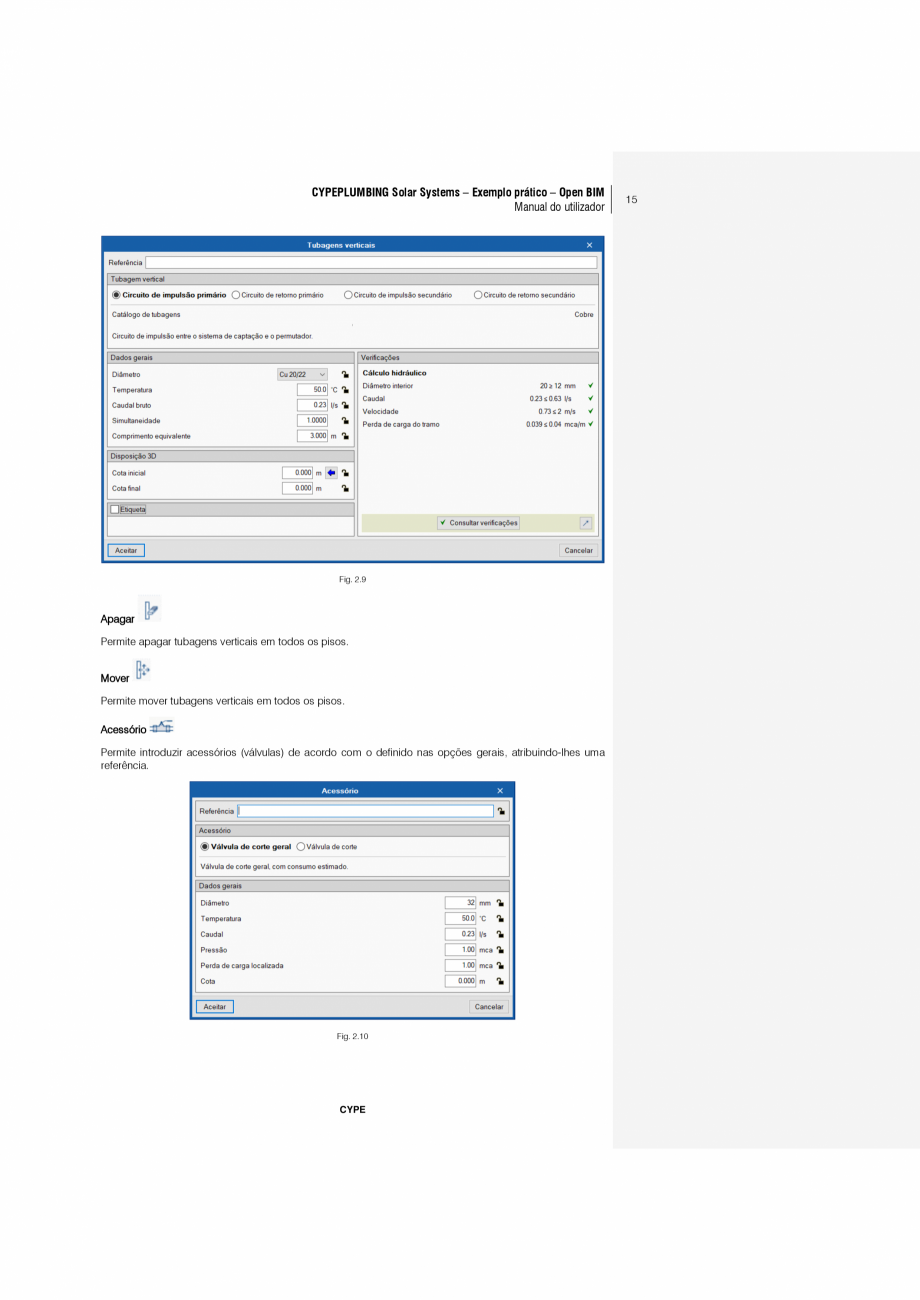

Pagina 15 - CYPEPLUMBING Solar Systems - Manual de utilizare CYPE Instructiuni montaj, utilizare...

das redes. Exportar Permite exportar a obra para ficheiro com extensão BC3, para posteriormente importar no Arquimedes. Arquivos recentes Esta opção permite aceder aos últimos ficheiros de obras. Utilizar licença eletrónica CYPE 8 CYPEPLUMBING Solar Systems – Exemplo prático – Open BIM Manual do utilizador 9 Permite a ativação da licença eletrónica caso a possua. Administrar licença eletrónica Permite administrar a licença eletrónica caso a possua. Sair Abandonar o programa. 2.2. Projecto Opções gerais Permite definir opções de desenhos e de cálculo, seleção de materiais e equipamentos, e opções de dimensionamento e verificações a realizar. É possível importar configurações predefinidas e realizar configurações personalizadas. Fig. 2.2 Localidade Permite definir a altitude, latitude, longitude, irradiação solar global média mensal sobre superfície horizontal, a temperatura da água fria de rede e a temperatura exterior, para os vários m

Pagina 15-CYPEPLUMBING Solar Systems - Manual de utilizare CYPE Instructiuni montaj, utilizare Engleza das...

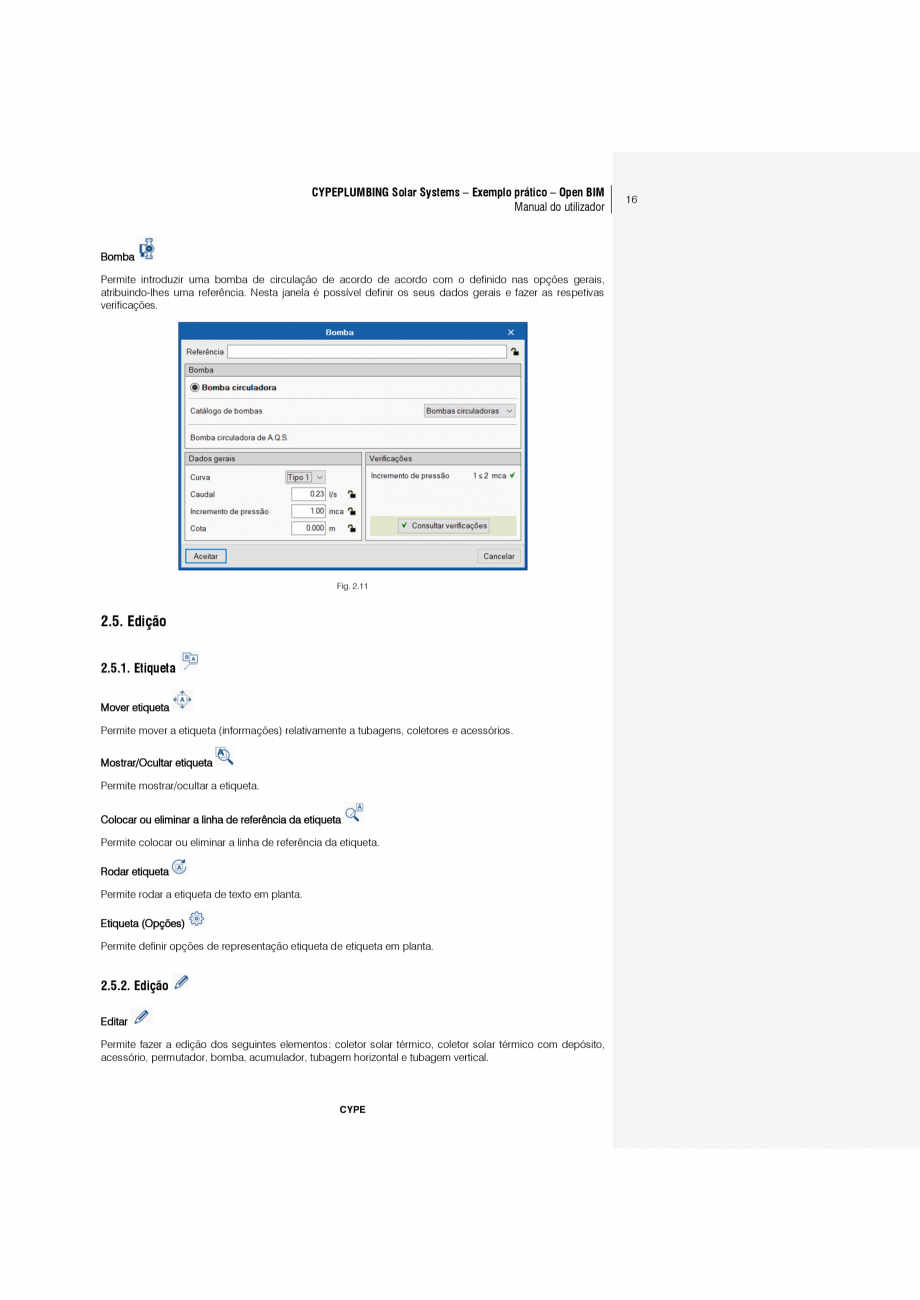

Pagina 16 - CYPEPLUMBING Solar Systems - Manual de utilizare CYPE Instructiuni montaj, utilizare...

eses do ano. Possibilita a importação de dados da ASHRAE. CYPE Comentado [CF1]: Rever porque uns programas tem e outros não. CYPEPLUMBING Solar Systems – Exemplo prático – Open BIM Manual do utilizador Fig. 2.3 2.3. Necessidade de consumo e captação solar Colector solar térmico Permite introduzir um coletor solar térmico de acordo com o definido nas opções gerais, atribuindo-lhe uma referência. Nesta janela é possível definir os seus dados gerais, perdas por orientação e inclinação, o consumo e fazer as respetivas verificações. Permite visualizar gráficos das perdas por sombra, contribuição solar, listagem de verificações e fazer o dimensionamento. CYPE 10 CYPEPLUMBING Solar Systems – Exemplo prático – Open BIM Manual do utilizador Fig. 2.4 Colector solar térmico com depósito Permite introduzir um coletor solar térmico com depósito de acordo com o definido nas opções gerais, atribuindo-lhe uma referência. Nesta janela é possível def

Pagina 16-CYPEPLUMBING Solar Systems - Manual de utilizare CYPE Instructiuni montaj, utilizare Engleza eses do...

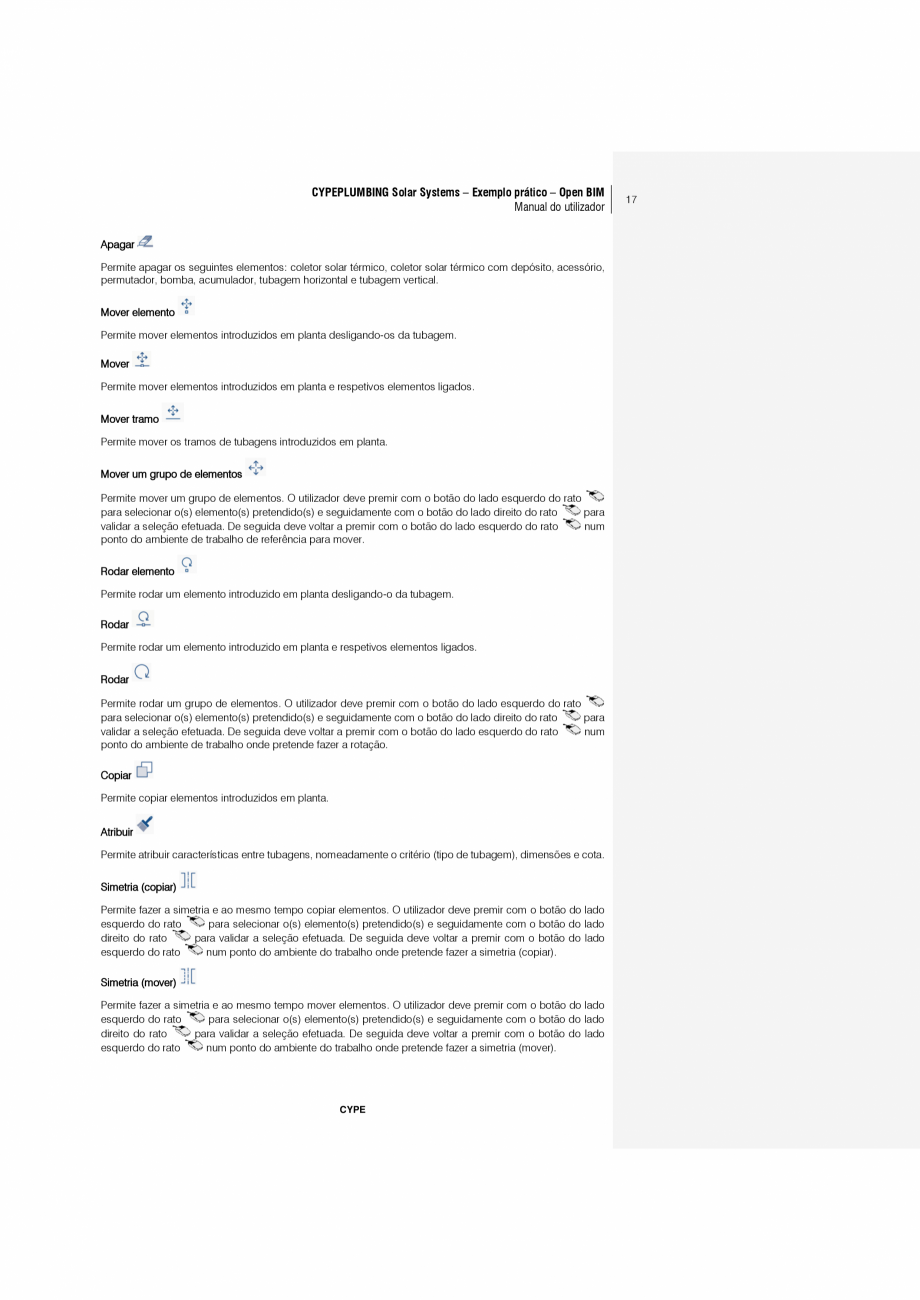

Pagina 17 - CYPEPLUMBING Solar Systems - Manual de utilizare CYPE Instructiuni montaj, utilizare...

inir os seus dados gerais, perdas por orientação e inclinação, o consumo e fazer as respetivas verificações. Permite visualizar gráficos das perdas por sombra, contribuição solar, listagem de verificações e fazer o dimensionamento. CYPE 11 CYPEPLUMBING Solar Systems – Exemplo prático – Open BIM Manual do utilizador Fig. 2.5 Acumulador Permite introduzir um depósito acumuladores de acordo com o definido nas opções gerais, atribuindo-lhe uma referência. Nesta janela é possível definir os seus dados gerais e fazer as respetivas verificações. CYPE 12 CYPEPLUMBING Solar Systems – Exemplo prático – Open BIM Manual do utilizador Fig. 2.6 Permutador Permite introduzir um permutador de acordo com o definido nas opções gerais, atribuindo-lhe uma referência. Fig. 2.7 2.4. Circuito hidráulico Tubagem horizontal Permite introduzir tubagens horizontais de acordo com o definido nas opções gerais, atribuindo-lhes uma referência. Nesta janela é possív

Pagina 17-CYPEPLUMBING Solar Systems - Manual de utilizare CYPE Instructiuni montaj, utilizare Engleza inir os...

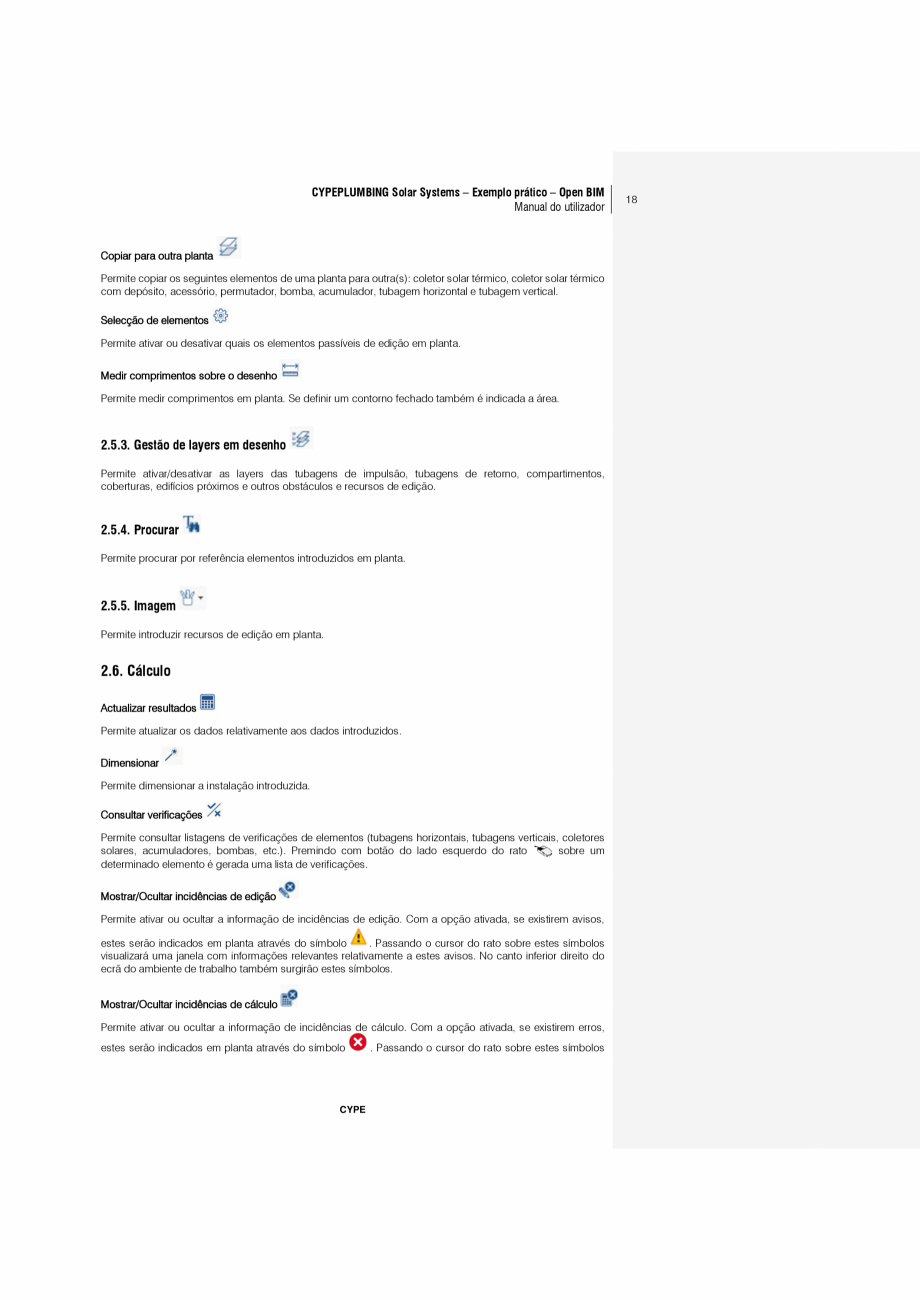

Pagina 18 - CYPEPLUMBING Solar Systems - Manual de utilizare CYPE Instructiuni montaj, utilizare...

el definir os seus dados gerais e fazer as respetivas verificações. CYPE 13 CYPEPLUMBING Solar Systems – Exemplo prático – Open BIM Manual do utilizador Fig. 2.8 Introduzir nó Permite introduzir nós em tubagens horizontais. Unir elementos Permite unir tubagens horizontais. Tubagem vertical Permite introduzir tubagens verticais de acordo com o definido nas opções gerais, atribuindo-lhes uma referência. Nesta janela é possível definir os seus dados gerais e fazer as respetivas verificações. CYPE 14 CYPEPLUMBING Solar Systems – Exemplo prático – Open BIM Manual do utilizador Fig. 2.9 Apagar Permite apagar tubagens verticais em todos os pisos. Mover Permite mover tubagens verticais em todos os pisos. Acessório Permite introduzir acessórios (válvulas) de acordo com o definido nas opções gerais, atribuindo-lhes uma referência. Fig. 2.10 CYPE 15 CYPEPLUMBING Solar Systems – Exemplo prático – Open BIM Manual do utilizador Bomba Permite introduz

Pagina 18-CYPEPLUMBING Solar Systems - Manual de utilizare CYPE Instructiuni montaj, utilizare Engleza el...

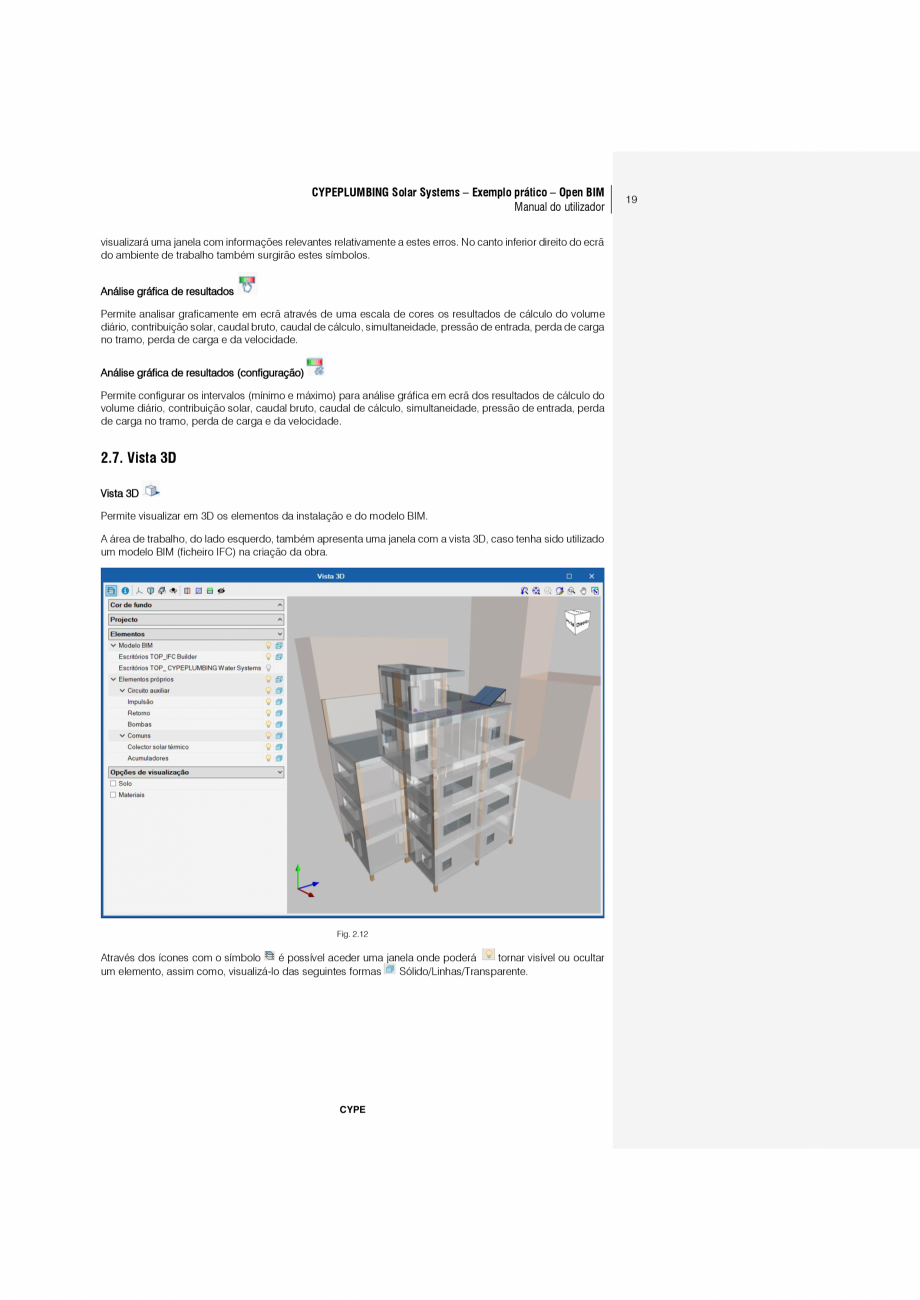

Pagina 19 - CYPEPLUMBING Solar Systems - Manual de utilizare CYPE Instructiuni montaj, utilizare...

ir uma bomba de circulação de acordo de acordo com o definido nas opções gerais, atribuindo-lhes uma referência. Nesta janela é possível definir os seus dados gerais e fazer as respetivas verificações. Fig. 2.11 2.5. Edição 2.5.1. Etiqueta Mover etiqueta Permite mover a etiqueta (informações) relativamente a tubagens, coletores e acessórios. Mostrar/Ocultar etiqueta Permite mostrar/ocultar a etiqueta. Colocar ou eliminar a linha de referência da etiqueta Permite colocar ou eliminar a linha de referência da etiqueta. Rodar etiqueta Permite rodar a etiqueta de texto em planta. Etiqueta (Opções) Permite definir opções de representação etiqueta de etiqueta em planta. 2.5.2. Edição Editar Permite fazer a edição dos seguintes elementos: coletor solar térmico, coletor solar térmico com depósito, acessório, permutador, bomba, acumulador, tubagem horizontal e tubagem vertical. CYPE 16 CYPEPLUMBING Solar Systems – Exemplo prático – Open BIM Manual do uti

Pagina 19-CYPEPLUMBING Solar Systems - Manual de utilizare CYPE Instructiuni montaj, utilizare Engleza ir uma ...

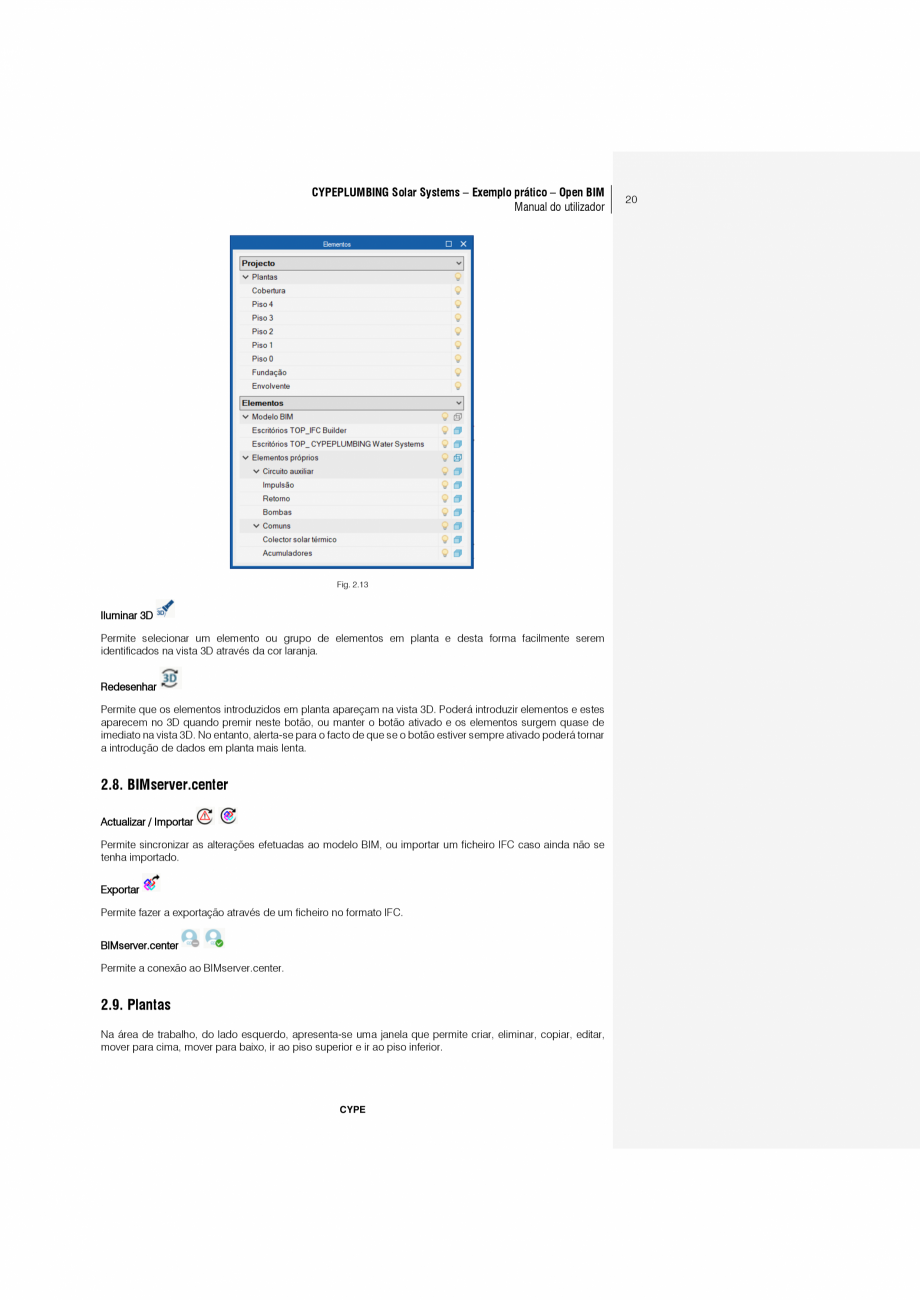

Pagina 20 - CYPEPLUMBING Solar Systems - Manual de utilizare CYPE Instructiuni montaj, utilizare...

lizador Apagar Permite apagar os seguintes elementos: coletor solar térmico, coletor solar térmico com depósito, acessório, permutador, bomba, acumulador, tubagem horizontal e tubagem vertical. Mover elemento Permite mover elementos introduzidos em planta desligando-os da tubagem. Mover Permite mover elementos introduzidos em planta e respetivos elementos ligados. Mover tramo Permite mover os tramos de tubagens introduzidos em planta. Mover um grupo de elementos Permite mover um grupo de elementos. O utilizador deve premir com o botão do lado esquerdo do rato para selecionar o(s) elemento(s) pretendido(s) e seguidamente com o botão do lado direito do rato para validar a seleção efetuada. De seguida deve voltar a premir com o botão do lado esquerdo do rato num ponto do ambiente de trabalho de referência para mover. Rodar elemento Permite rodar um elemento introduzido em planta desligando-o da tubagem. Rodar Permite rodar um elemento introduzido em planta e respetivos elementos

Pagina 20-CYPEPLUMBING Solar Systems - Manual de utilizare CYPE Instructiuni montaj, utilizare Engleza lizador...

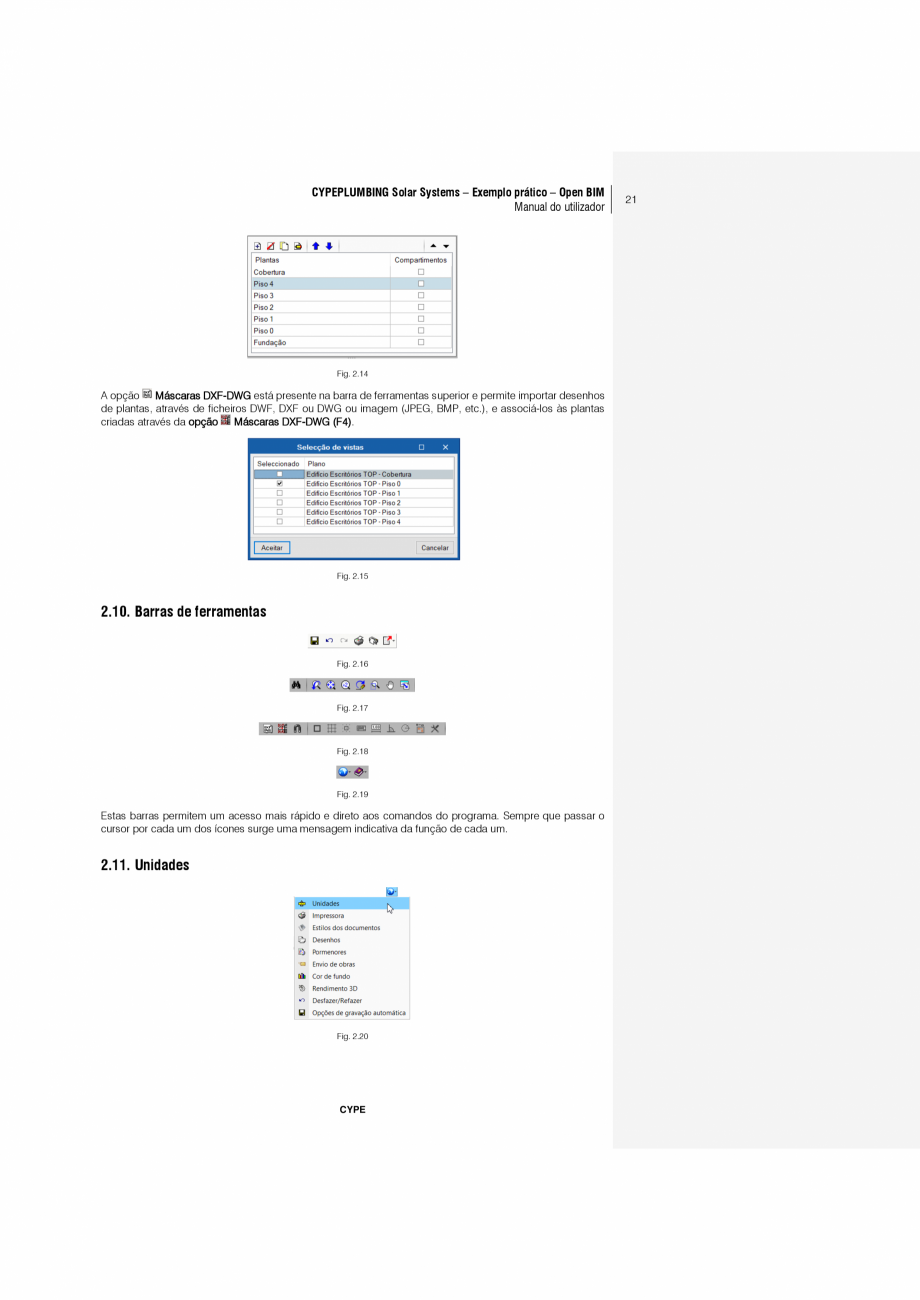

Pagina 21 - CYPEPLUMBING Solar Systems - Manual de utilizare CYPE Instructiuni montaj, utilizare...

ligados. Rodar Permite rodar um grupo de elementos. O utilizador deve premir com o botão do lado esquerdo do rato para selecionar o(s) elemento(s) pretendido(s) e seguidamente com o botão do lado direito do rato para validar a seleção efetuada. De seguida deve voltar a premir com o botão do lado esquerdo do rato num ponto do ambiente de trabalho onde pretende fazer a rotação. Copiar Permite copiar elementos introduzidos em planta. Atribuir Permite atribuir características entre tubagens, nomeadamente o critério (tipo de tubagem), dimensões e cota. Simetria (copiar) Permite fazer a simetria e ao mesmo tempo copiar elementos. O utilizador deve premir com o botão do lado esquerdo do rato para selecionar o(s) elemento(s) pretendido(s) e seguidamente com o botão do lado direito do rato para validar a seleção efetuada. De seguida deve voltar a premir com o botão do lado esquerdo do rato num ponto do ambiente do trabalho onde pretende fazer a simetria (copiar). Simetria (mover

Pagina 21-CYPEPLUMBING Solar Systems - Manual de utilizare CYPE Instructiuni montaj, utilizare Engleza ...

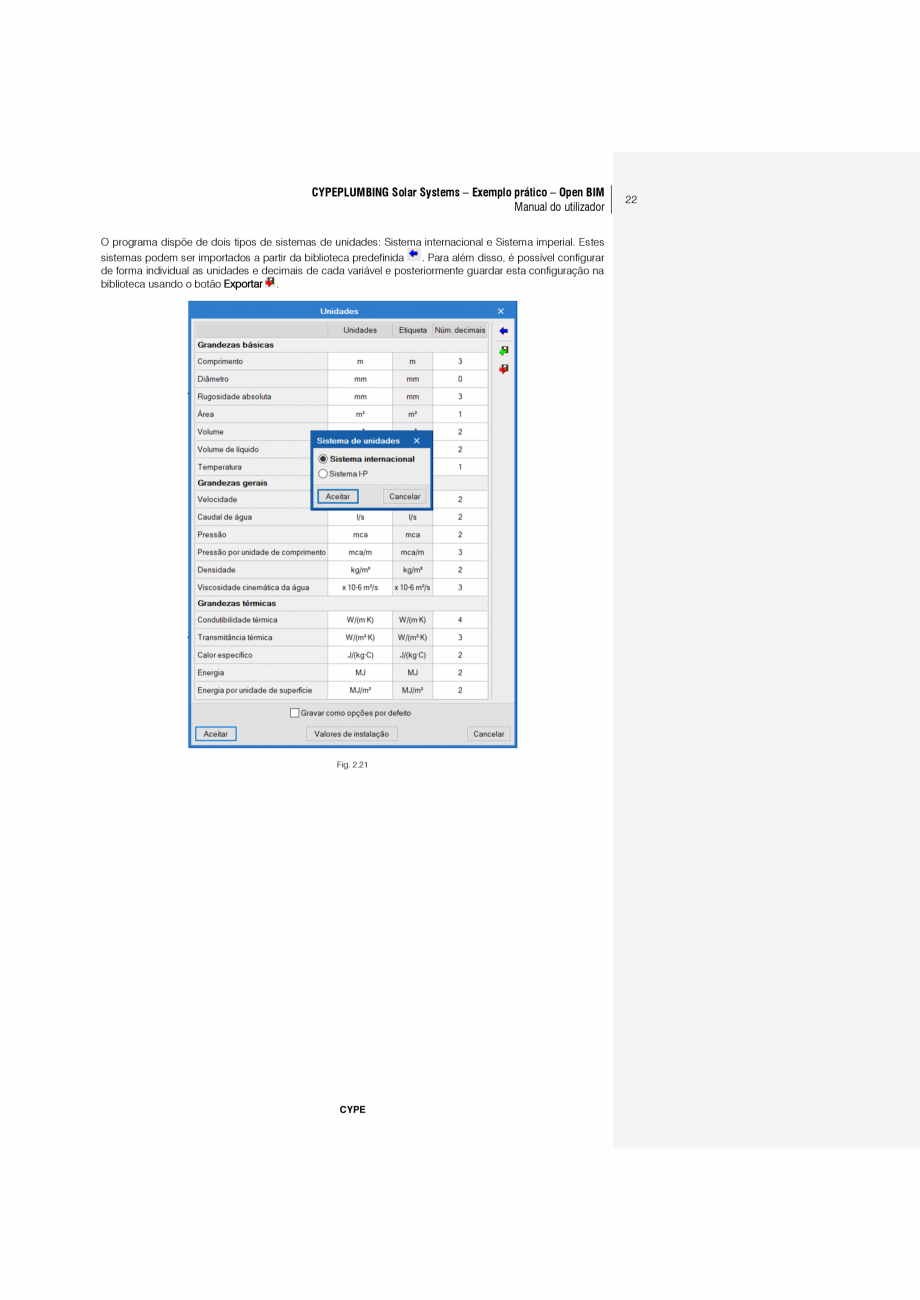

Pagina 22 - CYPEPLUMBING Solar Systems - Manual de utilizare CYPE Instructiuni montaj, utilizare...

) Permite fazer a simetria e ao mesmo tempo mover elementos. O utilizador deve premir com o botão do lado esquerdo do rato para selecionar o(s) elemento(s) pretendido(s) e seguidamente com o botão do lado direito do rato para validar a seleção efetuada. De seguida deve voltar a premir com o botão do lado esquerdo do rato num ponto do ambiente do trabalho onde pretende fazer a simetria (mover). CYPE 17 CYPEPLUMBING Solar Systems – Exemplo prático – Open BIM Manual do utilizador Copiar para outra planta Permite copiar os seguintes elementos de uma planta para outra(s): coletor solar térmico, coletor solar térmico com depósito, acessório, permutador, bomba, acumulador, tubagem horizontal e tubagem vertical. Selecção de elementos Permite ativar ou desativar quais os elementos passíveis de edição em planta. Medir comprimentos sobre o desenho Permite medir comprimentos em planta. Se definir um contorno fechado também é indicada a área. 2.5.3. Gestão de layers em

Pagina 22-CYPEPLUMBING Solar Systems - Manual de utilizare CYPE Instructiuni montaj, utilizare Engleza )...

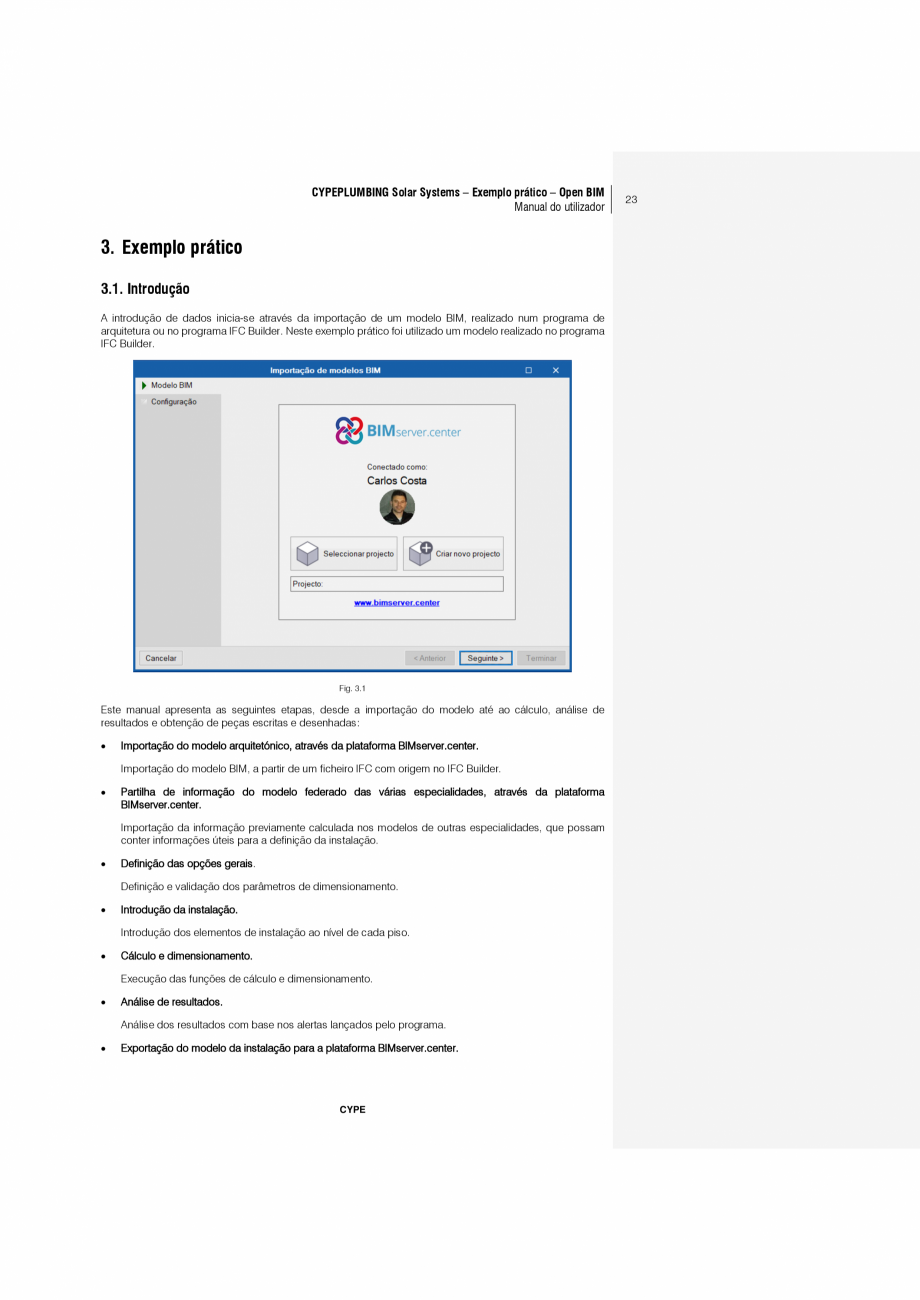

Pagina 23 - CYPEPLUMBING Solar Systems - Manual de utilizare CYPE Instructiuni montaj, utilizare...

desenho Permite ativar/desativar as layers das tubagens de impulsão, tubagens de retorno, compartimentos, coberturas, edifícios próximos e outros obstáculos e recursos de edição. 2.5.4. Procurar Permite procurar por referência elementos introduzidos em planta. 2.5.5. Imagem Permite introduzir recursos de edição em planta. 2.6. Cálculo Actualizar resultados Permite atualizar os dados relativamente aos dados introduzidos. Dimensionar Permite dimensionar a instalação introduzida. Consultar verificações Permite consultar listagens de verificações de elementos (tubagens horizontais, tubagens verticais, coletores solares, acumuladores, bombas, etc.). Premindo com botão do lado esquerdo do rato sobre um determinado elemento é gerada uma lista de verificações. Mostrar/Ocultar incidências de edição Permite ativar ou ocultar a informação de incidências de edição. Com a opção ativada, se existirem avisos, estes serão indicados em planta através do símbolo . Pas

Pagina 23-CYPEPLUMBING Solar Systems - Manual de utilizare CYPE Instructiuni montaj, utilizare Engleza desenho...

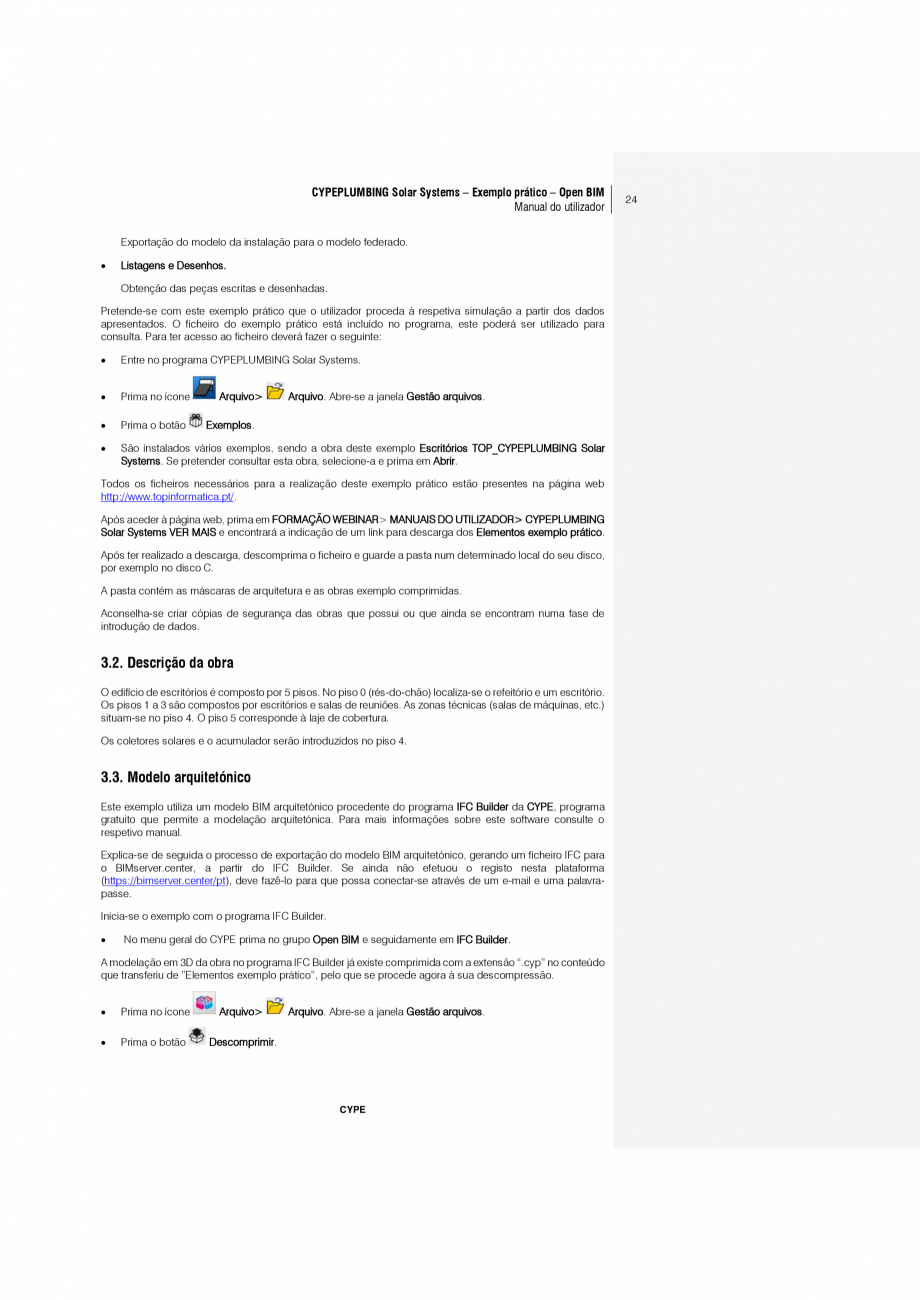

Pagina 24 - CYPEPLUMBING Solar Systems - Manual de utilizare CYPE Instructiuni montaj, utilizare...

sando o cursor do rato sobre estes símbolos visualizará uma janela com informações relevantes relativamente a estes avisos. No canto inferior direito do ecrã do ambiente de trabalho também surgirão estes símbolos. Mostrar/Ocultar incidências de cálculo Permite ativar ou ocultar a informação de incidências de cálculo. Com a opção ativada, se existirem erros, estes serão indicados em planta através do símbolo CYPE . Passando o cursor do rato sobre estes símbolos 18 CYPEPLUMBING Solar Systems – Exemplo prático – Open BIM Manual do utilizador visualizará uma janela com informações relevantes relativamente a estes erros. No canto inferior direito do ecrã do ambiente de trabalho também surgirão estes símbolos. Análise gráfica de resultados Permite analisar graficamente em ecrã através de uma escala de cores os resultados de cálculo do volume diário, contribuição solar, caudal bruto, caudal de cálculo, simultaneidade, pressão de entrada, perda de

Pagina 24-CYPEPLUMBING Solar Systems - Manual de utilizare CYPE Instructiuni montaj, utilizare Engleza sando o...

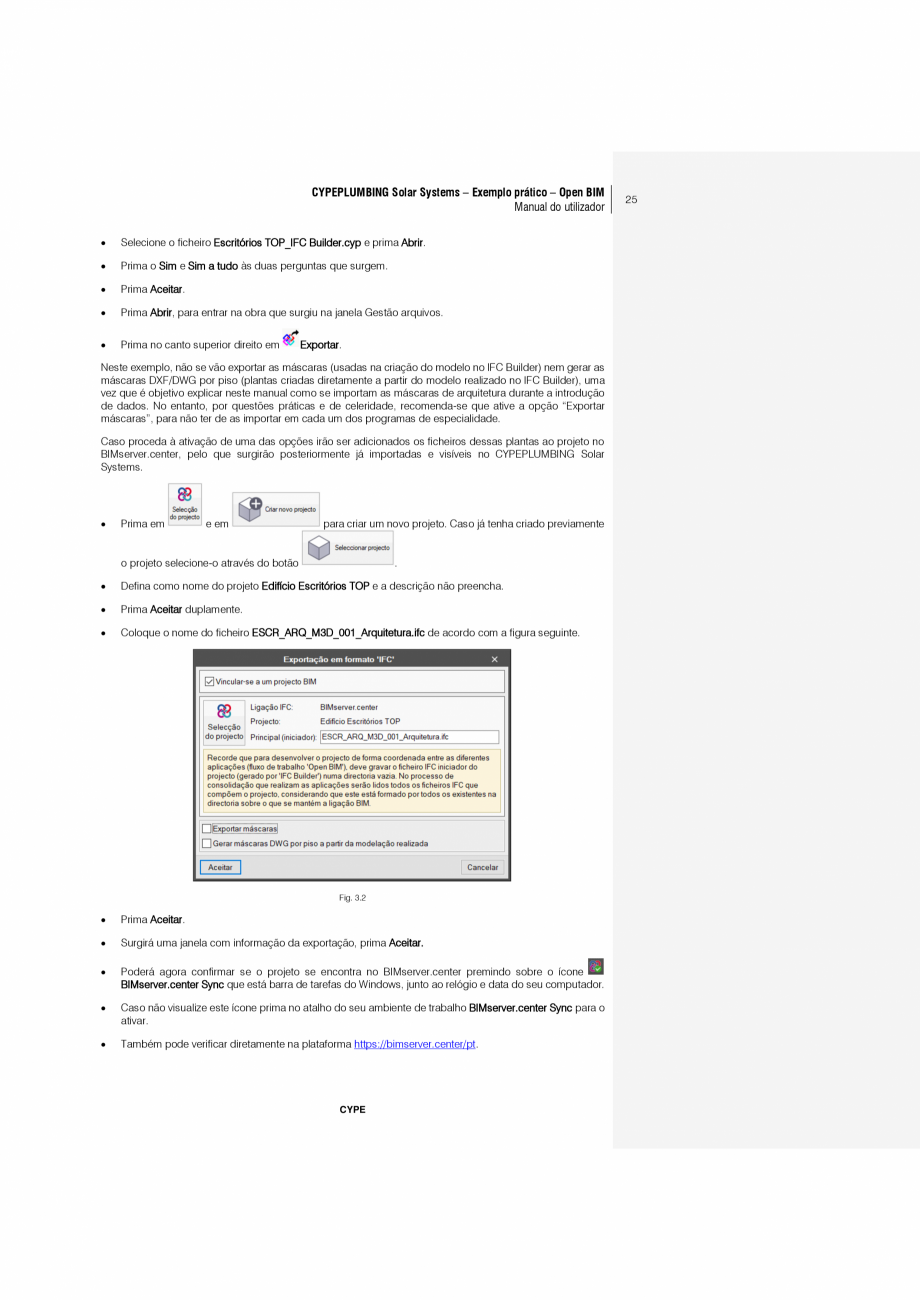

Pagina 25 - CYPEPLUMBING Solar Systems - Manual de utilizare CYPE Instructiuni montaj, utilizare...

carga no tramo, perda de carga e da velocidade. Análise gráfica de resultados (configuração) Permite configurar os intervalos (mínimo e máximo) para análise gráfica em ecrã dos resultados de cálculo do volume diário, contribuição solar, caudal bruto, caudal de cálculo, simultaneidade, pressão de entrada, perda de carga no tramo, perda de carga e da velocidade. 2.7. Vista 3D Vista 3D Permite visualizar em 3D os elementos da instalação e do modelo BIM. A área de trabalho, do lado esquerdo, também apresenta uma janela com a vista 3D, caso tenha sido utilizado um modelo BIM (ficheiro IFC) na criação da obra. Fig. 2.12 Através dos ícones com o símbolo é possível aceder uma janela onde poderá tornar visível ou ocultar um elemento, assim como, visualizá-lo das seguintes formas Sólido/Linhas/Transparente. CYPE 19 CYPEPLUMBING Solar Systems – Exemplo prático – Open BIM Manual do utilizador Fig. 2.13 Iluminar 3D Permite selecionar um elemento ou grupo

Pagina 25-CYPEPLUMBING Solar Systems - Manual de utilizare CYPE Instructiuni montaj, utilizare Engleza carga
...

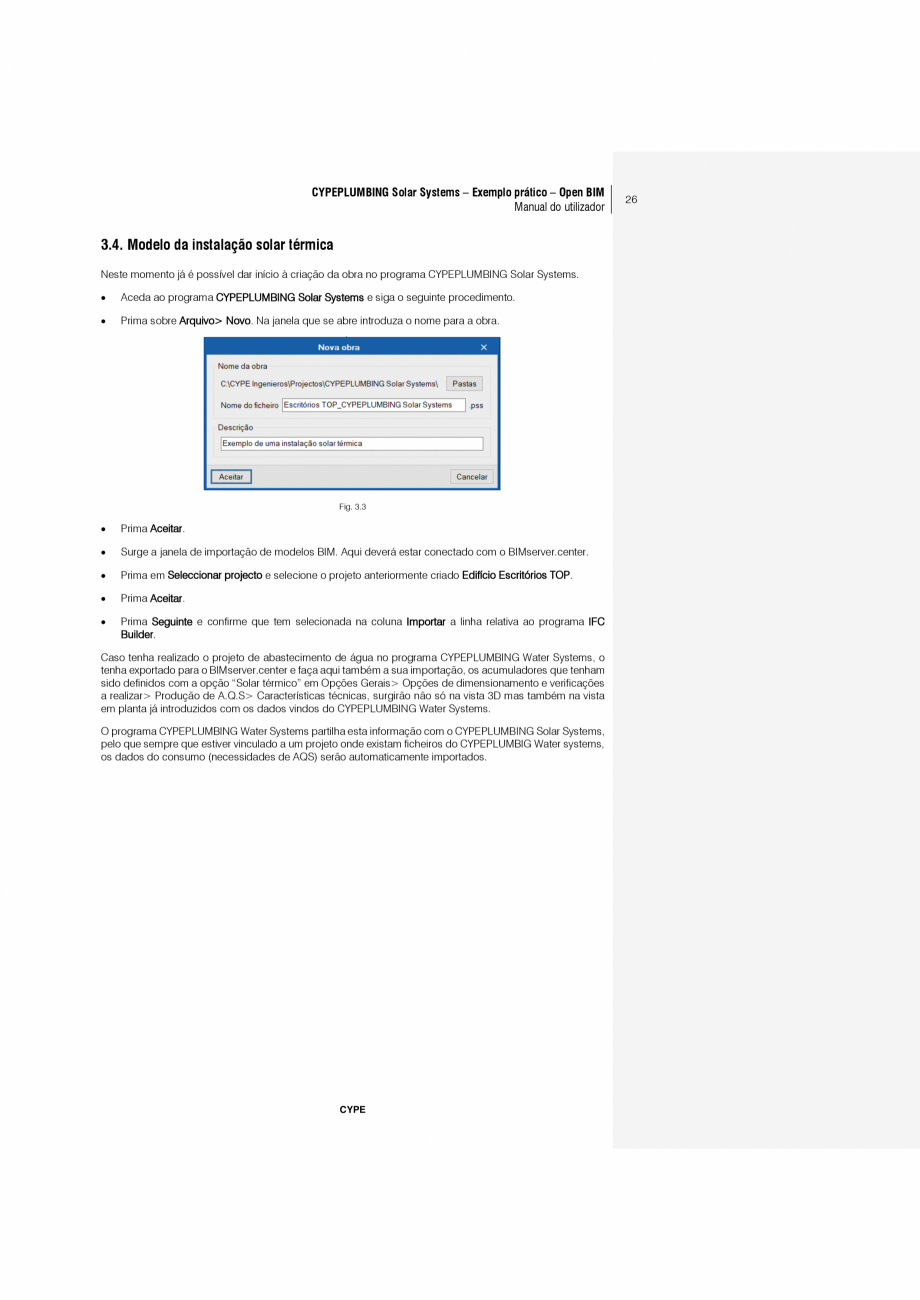

Pagina 26 - CYPEPLUMBING Solar Systems - Manual de utilizare CYPE Instructiuni montaj, utilizare...

de elementos em planta e desta forma facilmente serem identificados na vista 3D através da cor laranja. Redesenhar Permite que os elementos introduzidos em planta apareçam na vista 3D. Poderá introduzir elementos e estes aparecem no 3D quando premir neste botão, ou manter o botão ativado e os elementos surgem quase de imediato na vista 3D. No entanto, alerta-se para o facto de que se o botão estiver sempre ativado poderá tornar a introdução de dados em planta mais lenta. 2.8. BIMserver.center Actualizar / Importar Permite sincronizar as alterações efetuadas ao modelo BIM, ou importar um ficheiro IFC caso ainda não se tenha importado. Exportar Permite fazer a exportação através de um ficheiro no formato IFC. BIMserver.center Permite a conexão ao BIMserver.center. 2.9. Plantas Na área de trabalho, do lado esquerdo, apresenta-se uma janela que permite criar, eliminar, copiar, editar, mover para cima, mover para baixo, ir ao piso superior e ir ao piso inferior. CYPE 2

Pagina 26-CYPEPLUMBING Solar Systems - Manual de utilizare CYPE Instructiuni montaj, utilizare Engleza de...

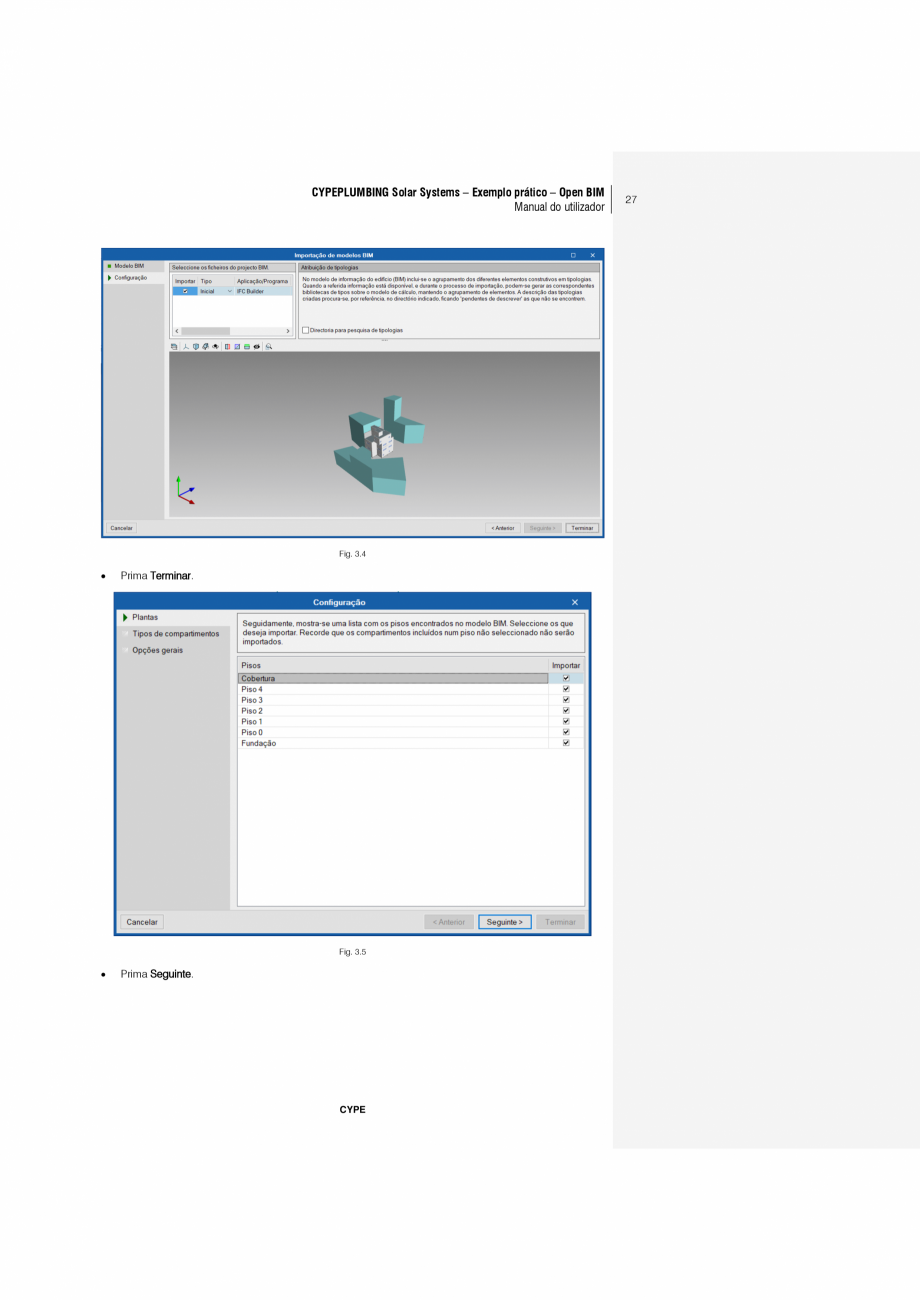

Pagina 27 - CYPEPLUMBING Solar Systems - Manual de utilizare CYPE Instructiuni montaj, utilizare...

0 CYPEPLUMBING Solar Systems – Exemplo prático – Open BIM Manual do utilizador Fig. 2.14 A opção Máscaras DXF-DWG está presente na barra de ferramentas superior e permite importar desenhos de plantas, através de ficheiros DWF, DXF ou DWG ou imagem (JPEG, BMP, etc.), e associá-los às plantas criadas através da opção Máscaras DXF-DWG (F4). Fig. 2.15 2.10. Barras de ferramentas Fig. 2.16 Fig. 2.17 Fig. 2.18 Fig. 2.19 Estas barras permitem um acesso mais rápido e direto aos comandos do programa. Sempre que passar o cursor por cada um dos ícones surge uma mensagem indicativa da função de cada um. 2.11. Unidades Fig. 2.20 CYPE 21 CYPEPLUMBING Solar Systems – Exemplo prático – Open BIM Manual do utilizador O programa dispõe de dois tipos de sistemas de unidades: Sistema internacional e Sistema imperial. Estes sistemas podem ser importados a partir da biblioteca predefinida . Para além disso, é possível configurar de forma individual as unidades e

Pagina 27-CYPEPLUMBING Solar Systems - Manual de utilizare CYPE Instructiuni montaj, utilizare Engleza 0
...

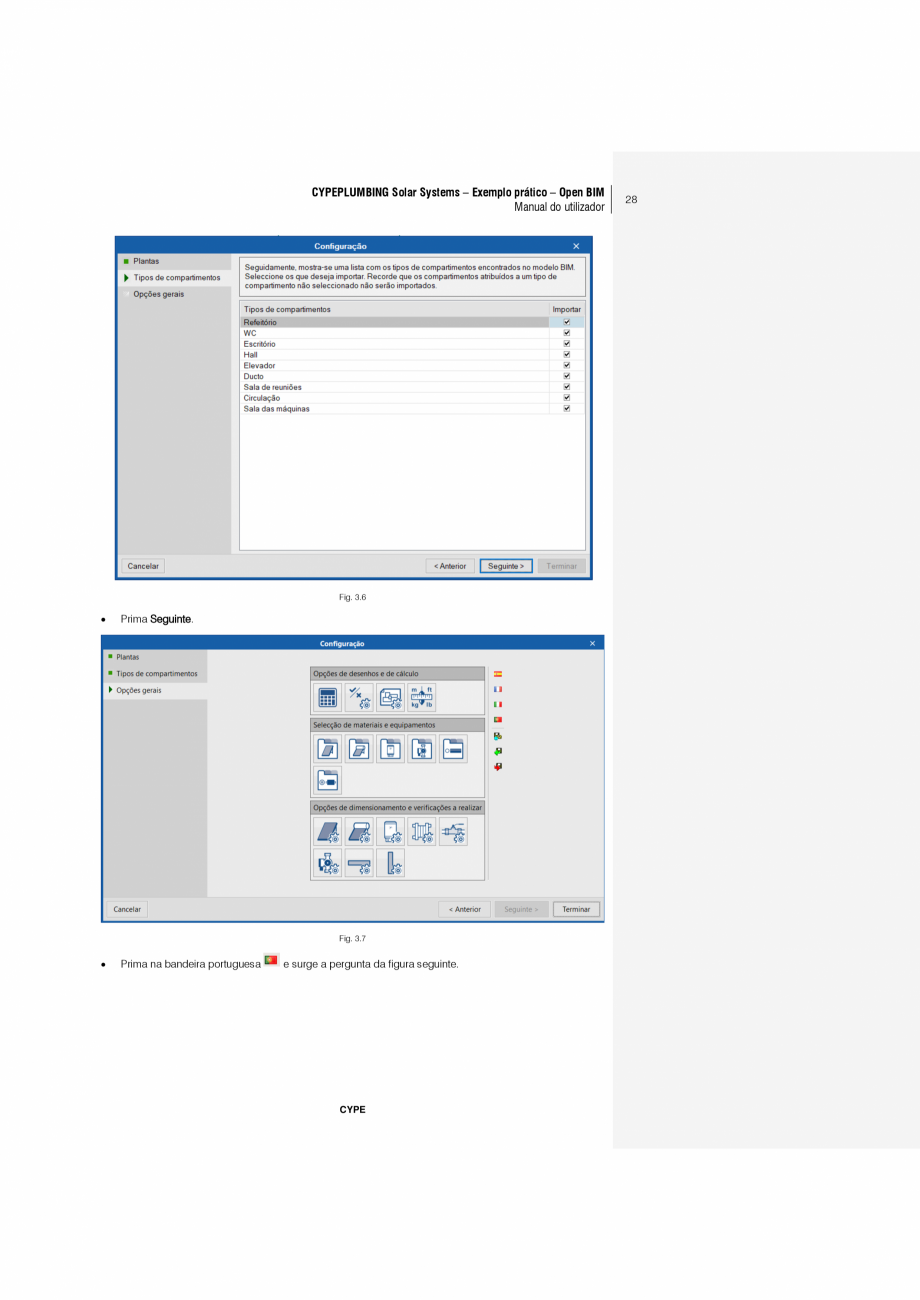

Pagina 28 - CYPEPLUMBING Solar Systems - Manual de utilizare CYPE Instructiuni montaj, utilizare...

decimais de cada variável e posteriormente guardar esta configuração na biblioteca usando o botão Exportar . Fig. 2.21 CYPE 22 CYPEPLUMBING Solar Systems – Exemplo prático – Open BIM Manual do utilizador 3. Exemplo prático 3.1. Introdução A introdução de dados inicia-se através da importação de um modelo BIM, realizado num programa de arquitetura ou no programa IFC Builder. Neste exemplo prático foi utilizado um modelo realizado no programa IFC Builder. Fig. 3.1 Este manual apresenta as seguintes etapas, desde a importação do modelo até ao cálculo, análise de resultados e obtenção de peças escritas e desenhadas: • Importação do modelo arquitetónico, através da plataforma BIMserver.center. Importação do modelo BIM, a partir de um ficheiro IFC com origem no IFC Builder. • Partilha de informação do modelo federado das várias especialidades, através da plataforma BIMserver.center. Importação da informação previamente calculada nos mode

Pagina 28-CYPEPLUMBING Solar Systems - Manual de utilizare CYPE Instructiuni montaj, utilizare Engleza...

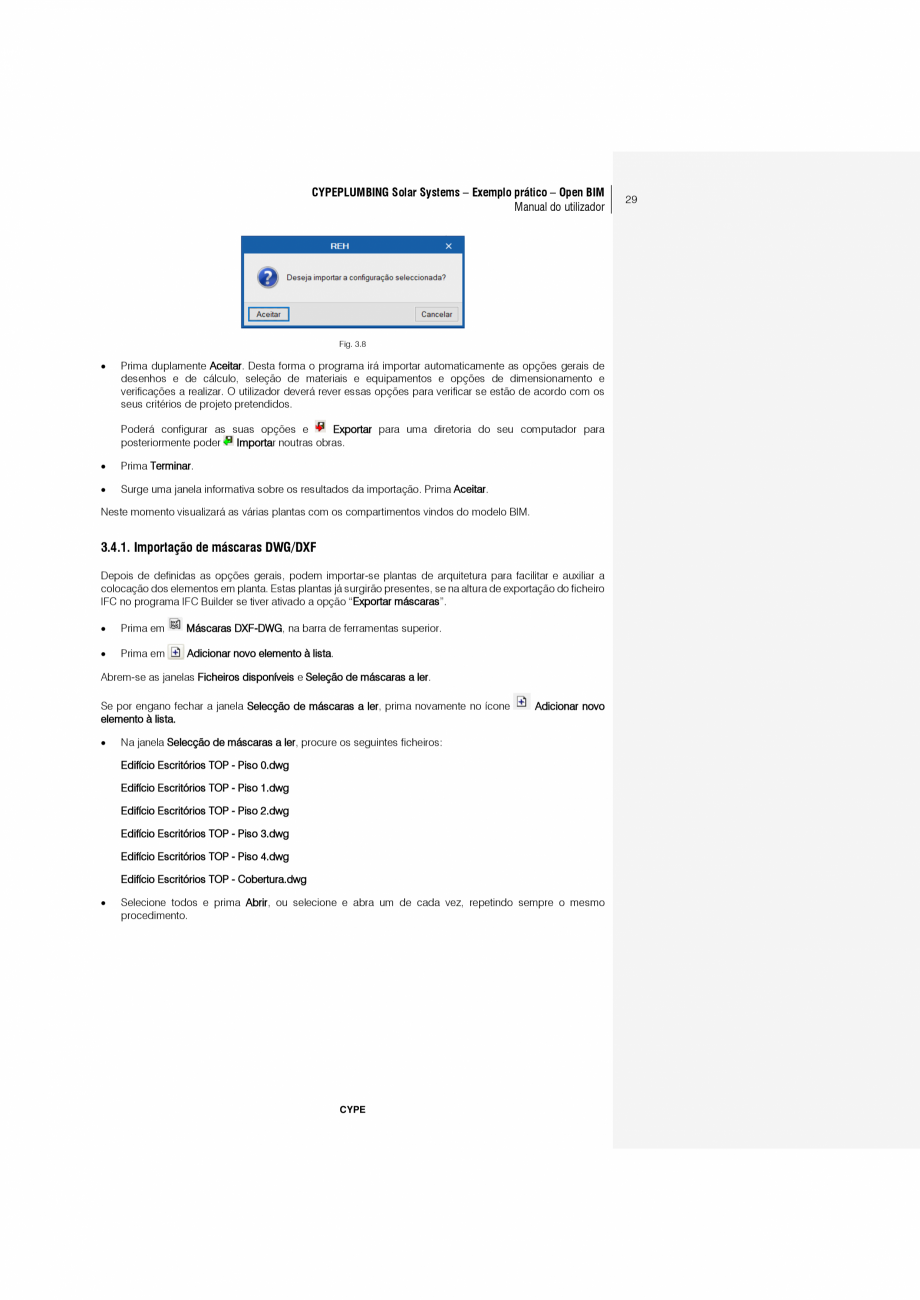

Pagina 29 - CYPEPLUMBING Solar Systems - Manual de utilizare CYPE Instructiuni montaj, utilizare...

los de outras especialidades, que possam conter informações úteis para a definição da instalação. • Definição das opções gerais. Definição e validação dos parâmetros de dimensionamento. • Introdução da instalação. Introdução dos elementos de instalação ao nível de cada piso. • Cálculo e dimensionamento. Execução das funções de cálculo e dimensionamento. • Análise de resultados. Análise dos resultados com base nos alertas lançados pelo programa. • Exportação do modelo da instalação para a plataforma BIMserver.center. CYPE 23 CYPEPLUMBING Solar Systems – Exemplo prático – Open BIM Manual do utilizador Exportação do modelo da instalação para o modelo federado. • Listagens e Desenhos. Obtenção das peças escritas e desenhadas. Pretende-se com este exemplo prático que o utilizador proceda à respetiva simulação a partir dos dados apresentados. O ficheiro do exemplo prático está incluído no programa, este pode

Pagina 29-CYPEPLUMBING Solar Systems - Manual de utilizare CYPE Instructiuni montaj, utilizare Engleza los de ...

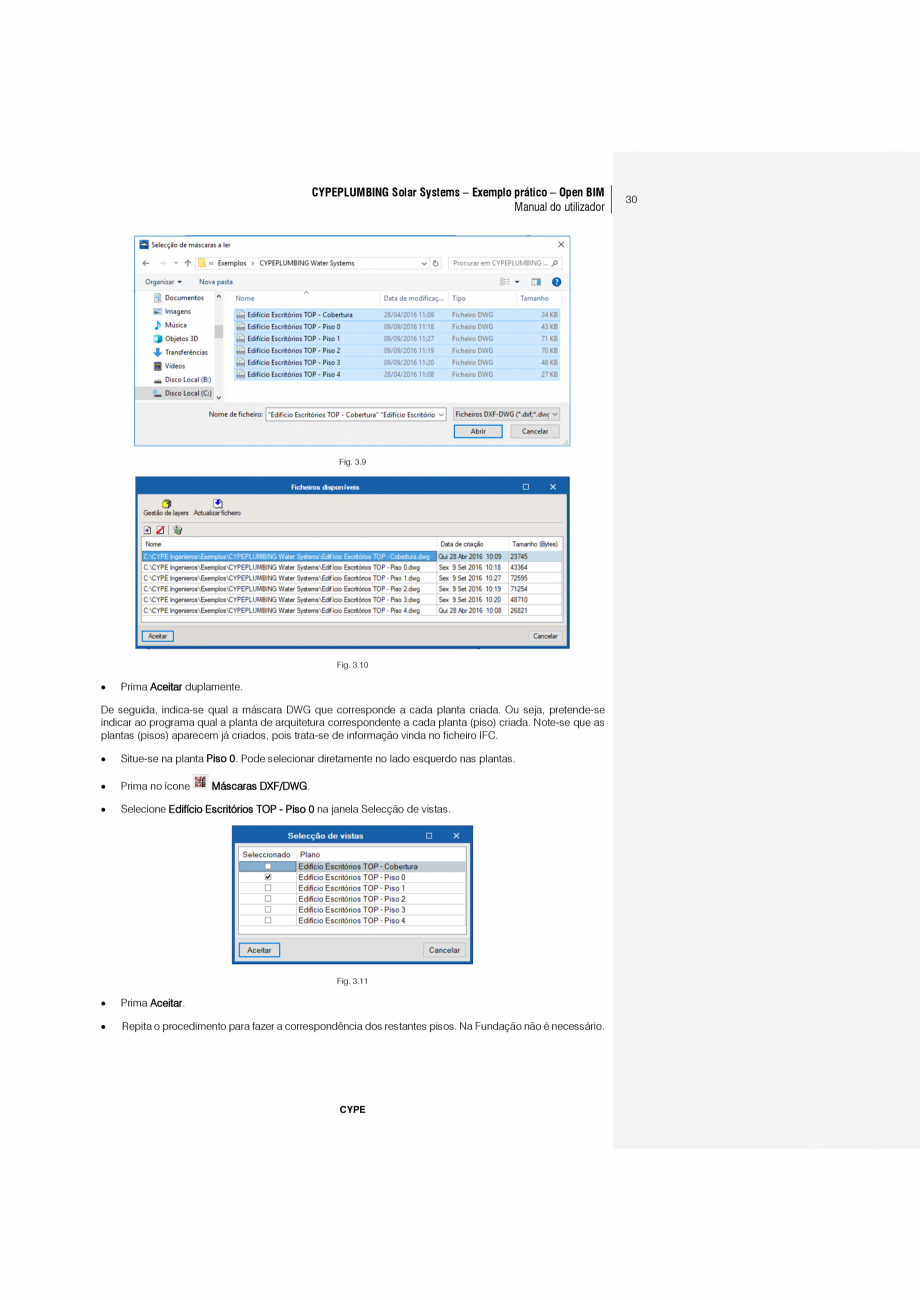

Pagina 30 - CYPEPLUMBING Solar Systems - Manual de utilizare CYPE Instructiuni montaj, utilizare...

rá ser utilizado para consulta. Para ter acesso ao ficheiro deverá fazer o seguinte: • Entre no programa CYPEPLUMBING Solar Systems. • Prima no ícone • Prima o botão • São instalados vários exemplos, sendo a obra deste exemplo Escritórios TOP_CYPEPLUMBING Solar Systems. Se pretender consultar esta obra, selecione-a e prima em Abrir. Arquivo> Arquivo. Abre-se a janela Gestão arquivos. Exemplos. Todos os ficheiros necessários para a realização deste exemplo prático estão presentes na página web http://www.topinformatica.pt/. Após aceder à página web, prima em FORMAÇÃO WEBINAR> MANUAIS DO UTILIZADOR> CYPEPLUMBING Solar Systems VER MAIS e encontrará a indicação de um link para descarga dos Elementos exemplo prático. Após ter realizado a descarga, descomprima o ficheiro e guarde a pasta num determinado local do seu disco, por exemplo no disco C. A pasta contém as máscaras de arquitetura e as obras exemplo comprimidas. Aconselha-se criar cópias d

Pagina 30-CYPEPLUMBING Solar Systems - Manual de utilizare CYPE Instructiuni montaj, utilizare Engleza rá ser...

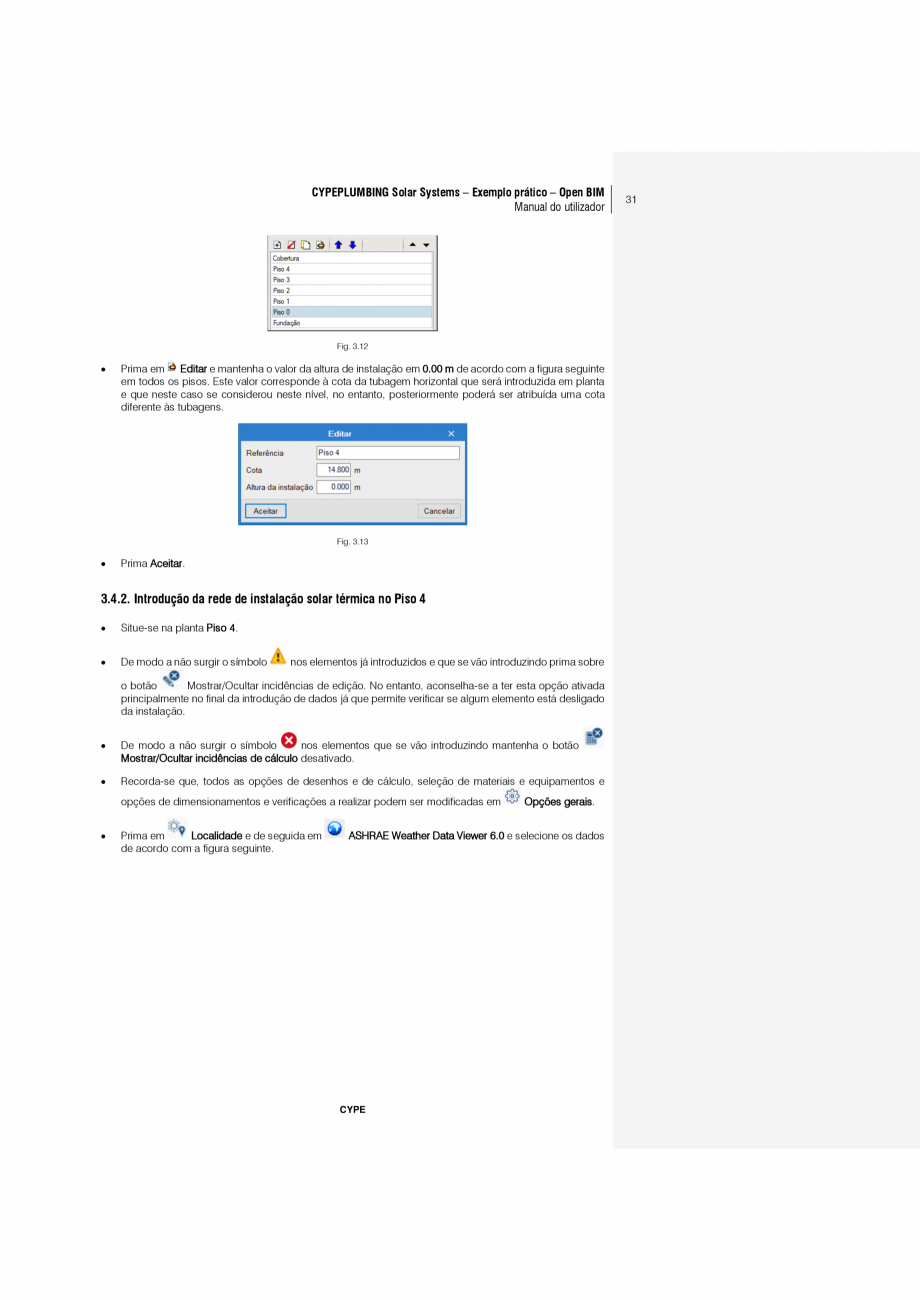

Pagina 31 - CYPEPLUMBING Solar Systems - Manual de utilizare CYPE Instructiuni montaj, utilizare...

e segurança das obras que possui ou que ainda se encontram numa fase de introdução de dados. 3.2. Descrição da obra O edifício de escritórios é composto por 5 pisos. No piso 0 (rés-do-chão) localiza-se o refeitório e um escritório. Os pisos 1 a 3 são compostos por escritórios e salas de reuniões. As zonas técnicas (salas de máquinas, etc.) situam-se no piso 4. O piso 5 corresponde à laje de cobertura. Os coletores solares e o acumulador serão introduzidos no piso 4. 3.3. Modelo arquitetónico Este exemplo utiliza um modelo BIM arquitetónico procedente do programa IFC Builder da CYPE, programa gratuito que permite a modelação arquitetónica. Para mais informações sobre este software consulte o respetivo manual. Explica-se de seguida o processo de exportação do modelo BIM arquitetónico, gerando um ficheiro IFC para o BIMserver.center, a partir do IFC Builder. Se ainda não efetuou o registo nesta plataforma (https://bimserver.center/pt), deve fazê-lo para qu

Pagina 31-CYPEPLUMBING Solar Systems - Manual de utilizare CYPE Instructiuni montaj, utilizare Engleza e...

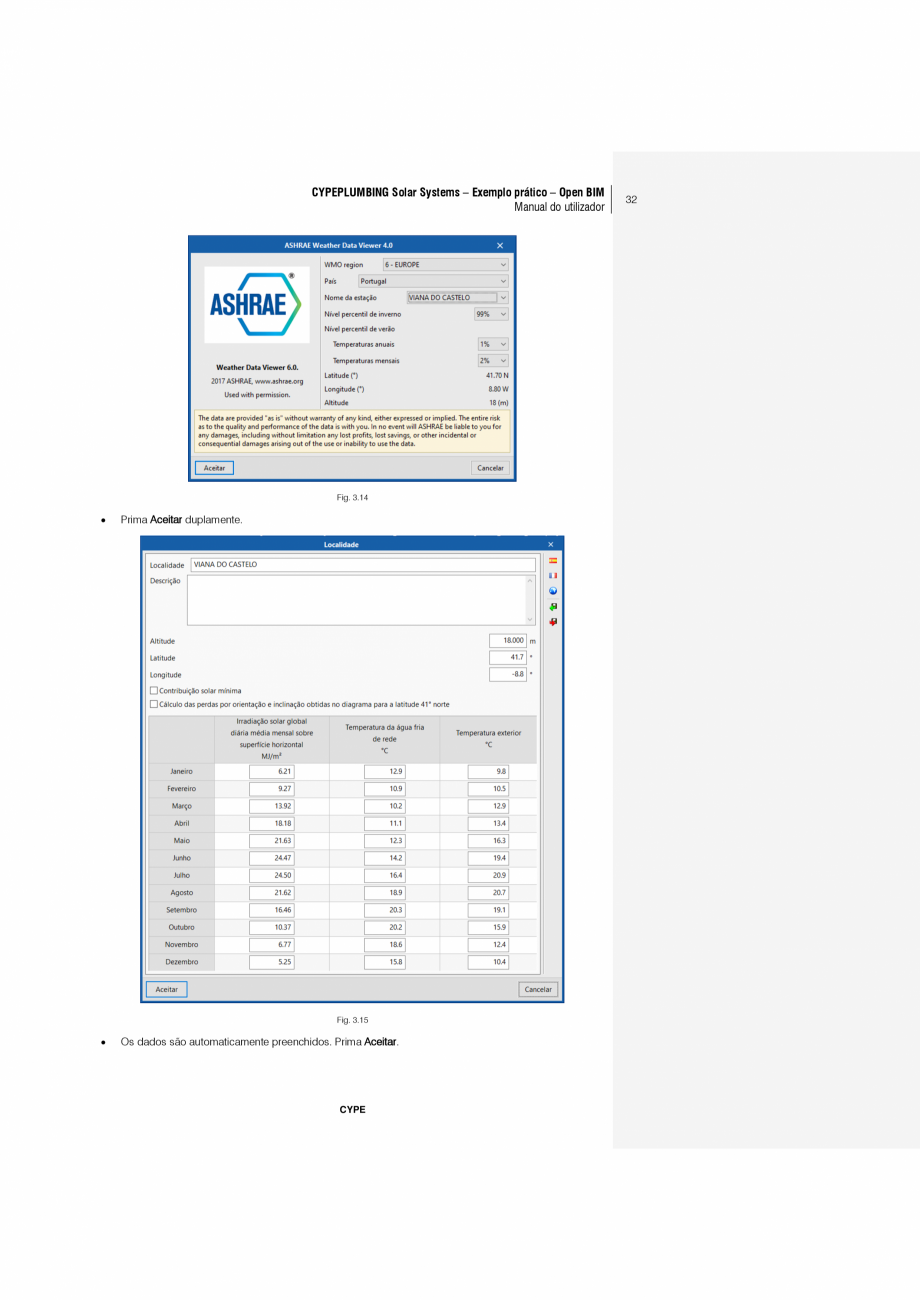

Pagina 32 - CYPEPLUMBING Solar Systems - Manual de utilizare CYPE Instructiuni montaj, utilizare...

e possa conectar-se através de um e-mail e uma palavrapasse. Inicia-se o exemplo com o programa IFC Builder. • No menu geral do CYPE prima no grupo Open BIM e seguidamente em IFC Builder. A modelação em 3D da obra no programa IFC Builder já existe comprimida com a extensão “.cyp” no conteúdo que transferiu de ”Elementos exemplo prático”, pelo que se procede agora à sua descompressão. • Prima no ícone Arquivo> • Prima o botão Descomprimir. Arquivo. Abre-se a janela Gestão arquivos. CYPE 24 CYPEPLUMBING Solar Systems – Exemplo prático – Open BIM Manual do utilizador • Selecione o ficheiro Escritórios TOP_IFC Builder.cyp e prima Abrir. • Prima o Sim e Sim a tudo às duas perguntas que surgem. • Prima Aceitar. • Prima Abrir, para entrar na obra que surgiu na janela Gestão arquivos. • Prima no canto superior direito em Exportar. Neste exemplo, não se vão exportar as máscaras (usadas na criação do modelo no IFC Builder) n

Pagina 32-CYPEPLUMBING Solar Systems - Manual de utilizare CYPE Instructiuni montaj, utilizare Engleza e possa...

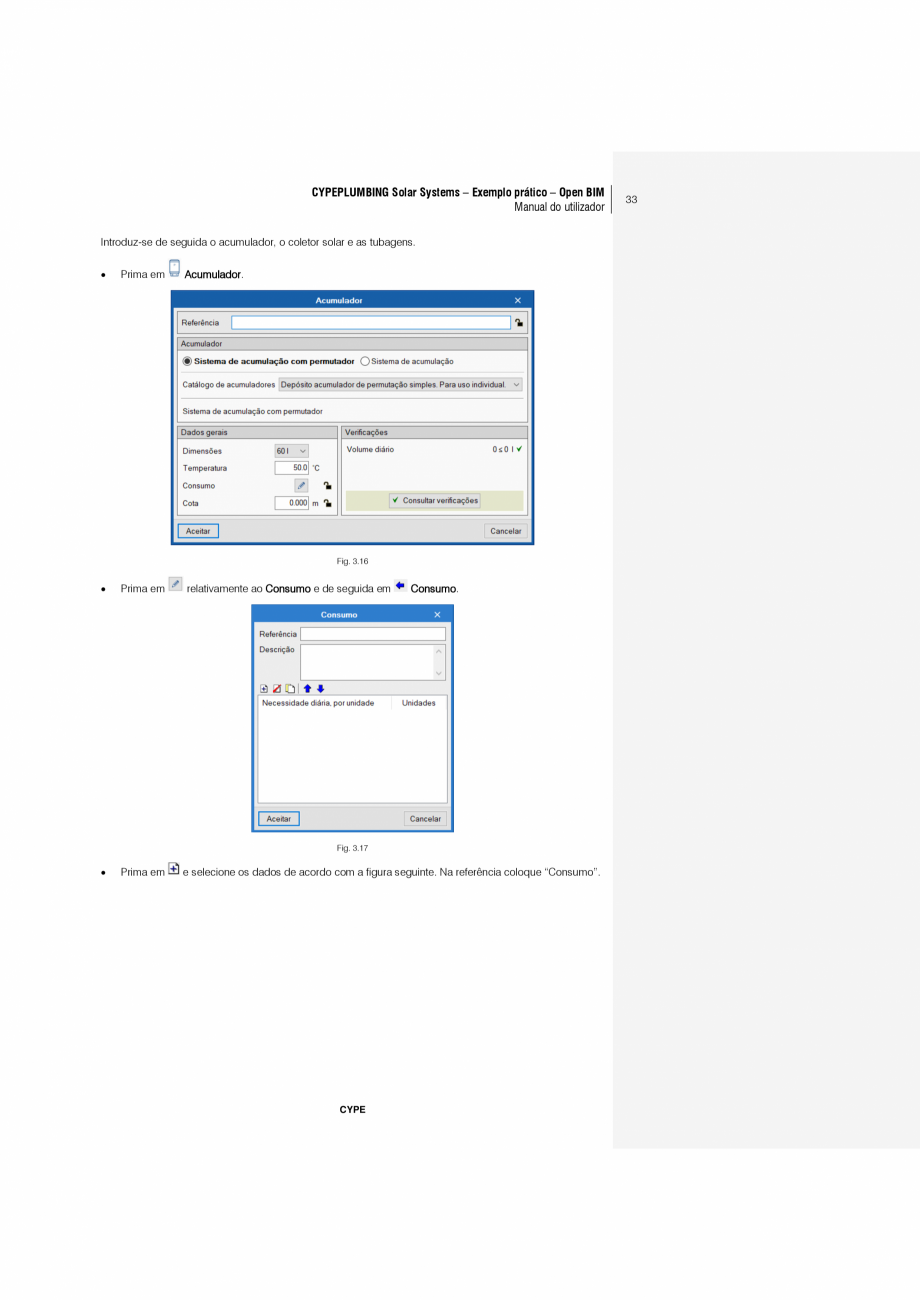

Pagina 33 - CYPEPLUMBING Solar Systems - Manual de utilizare CYPE Instructiuni montaj, utilizare...

em gerar as máscaras DXF/DWG por piso (plantas criadas diretamente a partir do modelo realizado no IFC Builder), uma vez que é objetivo explicar neste manual como se importam as máscaras de arquitetura durante a introdução de dados. No entanto, por questões práticas e de celeridade, recomenda-se que ative a opção “Exportar máscaras”, para não ter de as importar em cada um dos programas de especialidade. Caso proceda à ativação de uma das opções irão ser adicionados os ficheiros dessas plantas ao projeto no BIMserver.center, pelo que surgirão posteriormente já importadas e visíveis no CYPEPLUMBING Solar Systems. • Prima em e em para criar um novo projeto. Caso já tenha criado previamente o projeto selecione-o através do botão . • Defina como nome do projeto Edifício Escritórios TOP e a descrição não preencha. • Prima Aceitar duplamente. • Coloque o nome do ficheiro ESCR_ARQ_M3D_001_Arquitetura.ifc de acordo com a figura seguinte. Fig.

Pagina 33-CYPEPLUMBING Solar Systems - Manual de utilizare CYPE Instructiuni montaj, utilizare Engleza em...

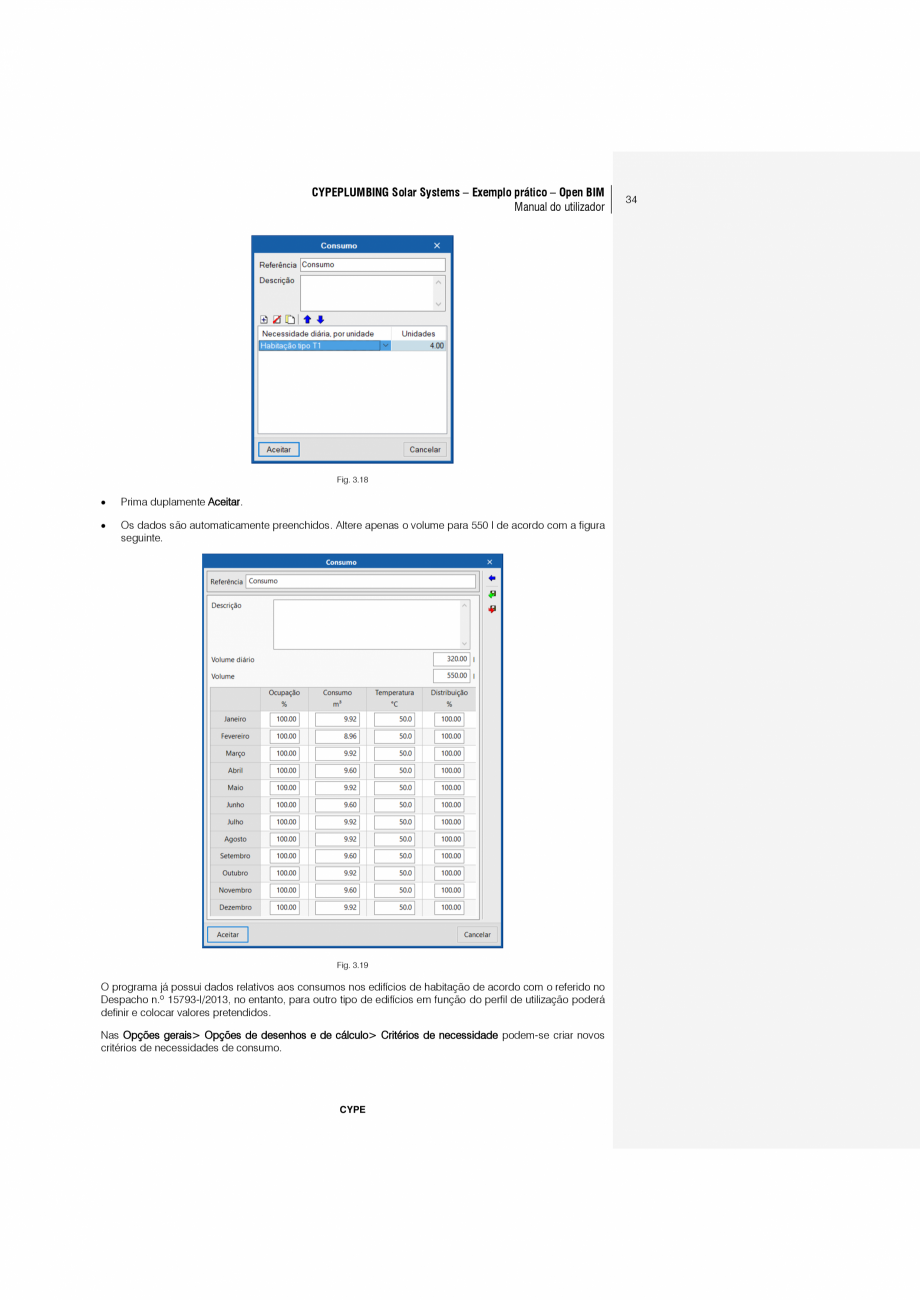

Pagina 34 - CYPEPLUMBING Solar Systems - Manual de utilizare CYPE Instructiuni montaj, utilizare...

3.2 • Prima Aceitar. • Surgirá uma janela com informação da exportação, prima Aceitar. • Poderá agora confirmar se o projeto se encontra no BIMserver.center premindo sobre o ícone BIMserver.center Sync que está barra de tarefas do Windows, junto ao relógio e data do seu computador. • Caso não visualize este ícone prima no atalho do seu ambiente de trabalho BIMserver.center Sync para o ativar. • Também pode verificar diretamente na plataforma https://bimserver.center/pt. CYPE 25 CYPEPLUMBING Solar Systems – Exemplo prático – Open BIM Manual do utilizador 3.4. Modelo da instalação solar térmica Neste momento já é possível dar início à criação da obra no programa CYPEPLUMBING Solar Systems. • Aceda ao programa CYPEPLUMBING Solar Systems e siga o seguinte procedimento. • Prima sobre Arquivo> Novo. Na janela que se abre introduza o nome para a obra. Fig. 3.3 • Prima Aceitar. • Surge a janela de importação de modelos BIM.

Pagina 34-CYPEPLUMBING Solar Systems - Manual de utilizare CYPE Instructiuni montaj, utilizare Engleza 3.2
...

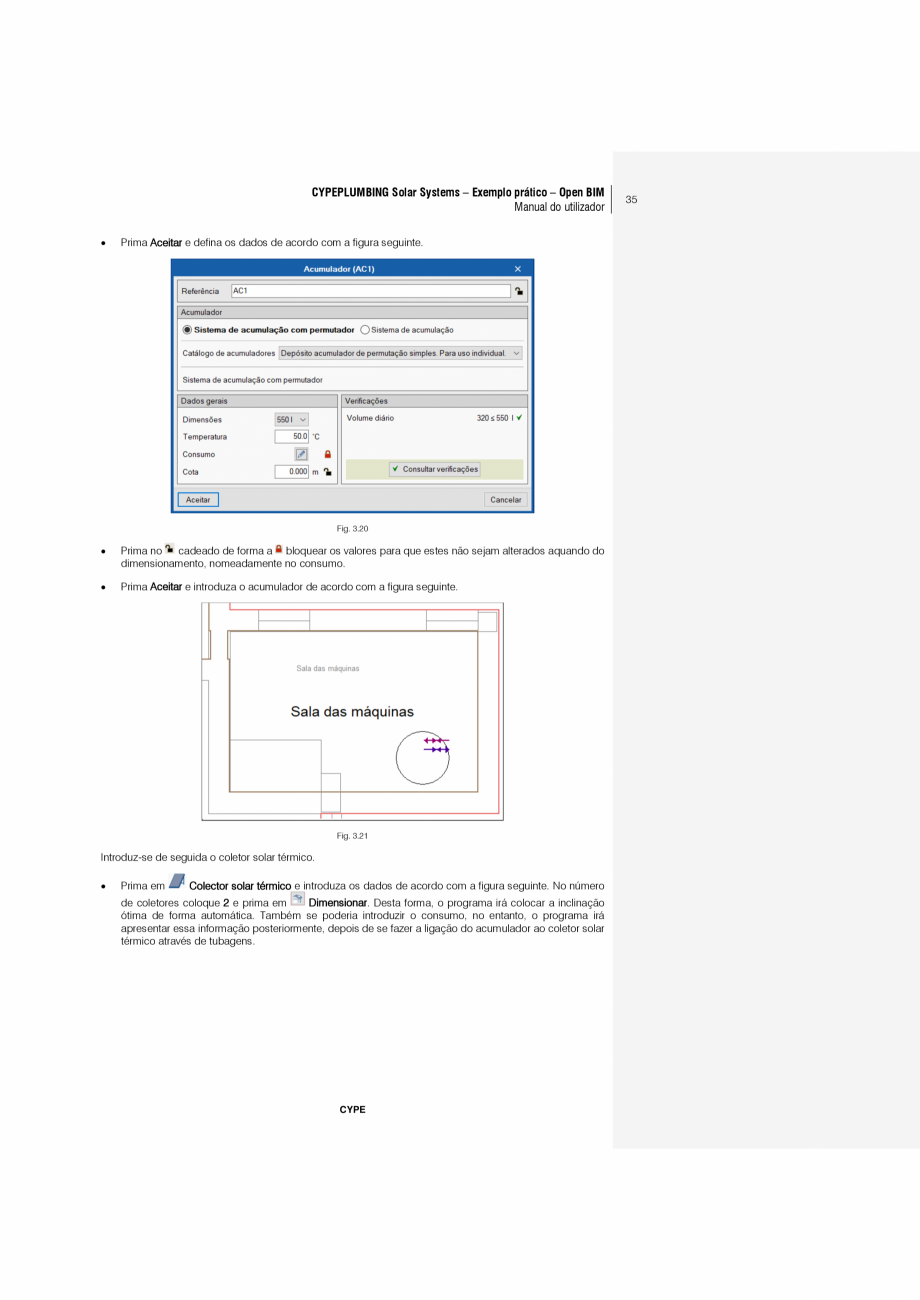

Pagina 35 - CYPEPLUMBING Solar Systems - Manual de utilizare CYPE Instructiuni montaj, utilizare...

Aqui deverá estar conectado com o BIMserver.center. • Prima em Seleccionar projecto e selecione o projeto anteriormente criado Edifício Escritórios TOP. • Prima Aceitar. • Prima Seguinte e confirme que tem selecionada na coluna Importar a linha relativa ao programa IFC Builder. Caso tenha realizado o projeto de abastecimento de água no programa CYPEPLUMBING Water Systems, o tenha exportado para o BIMserver.center e faça aqui também a sua importação, os acumuladores que tenham sido definidos com a opção “Solar térmico” em Opções Gerais> Opções de dimensionamento e verificações a realizar> Produção de A.Q.S> Características técnicas, surgirão não só na vista 3D mas também na vista em planta já introduzidos com os dados vindos do CYPEPLUMBING Water Systems. O programa CYPEPLUMBING Water Systems partilha esta informação com o CYPEPLUMBING Solar Systems, pelo que sempre que estiver vinculado a um projeto onde existam ficheiros do CYPEPLUMBIG Wat

Pagina 35-CYPEPLUMBING Solar Systems - Manual de utilizare CYPE Instructiuni montaj, utilizare Engleza Aqui...

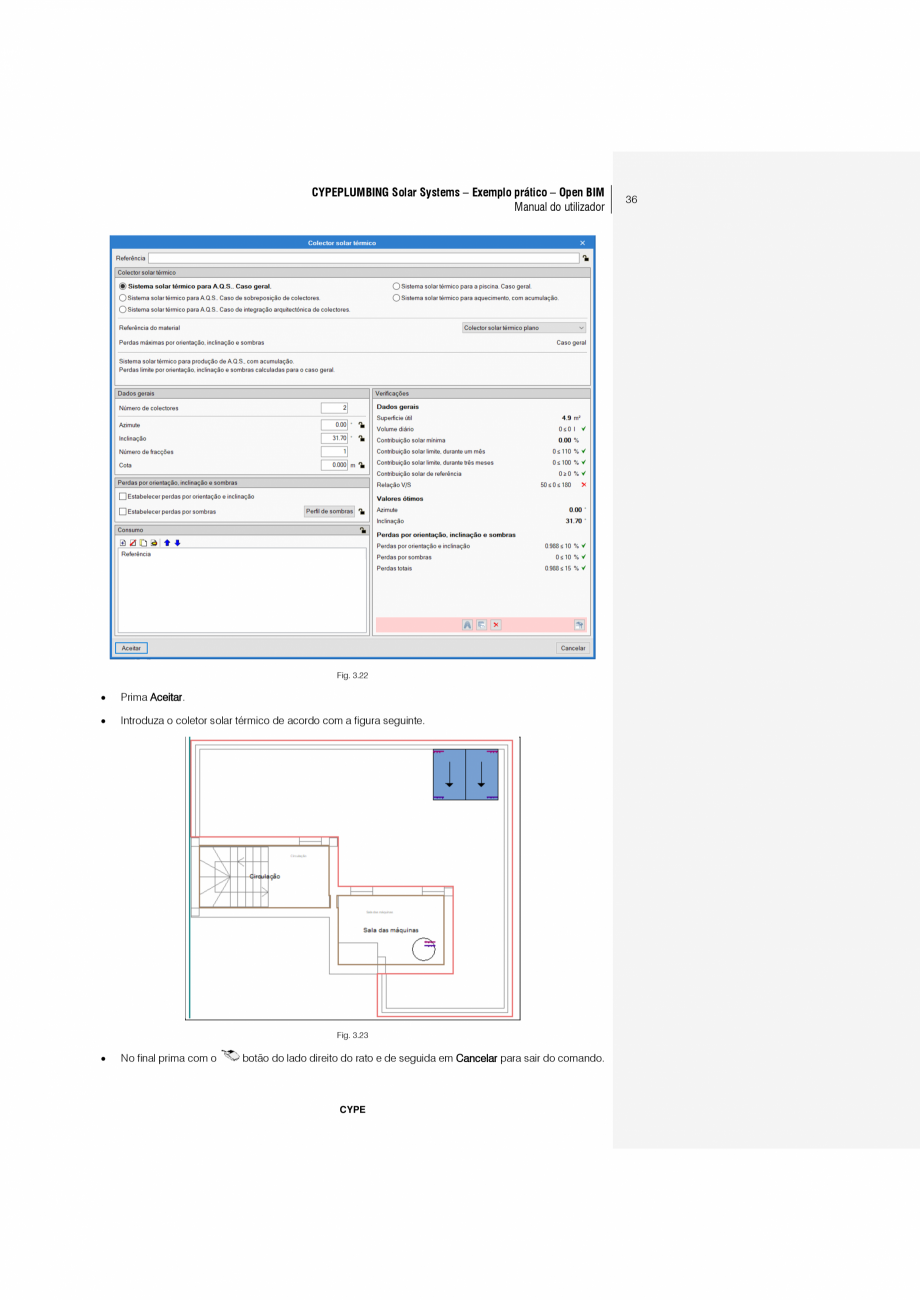

Pagina 36 - CYPEPLUMBING Solar Systems - Manual de utilizare CYPE Instructiuni montaj, utilizare...

er systems, os dados do consumo (necessidades de AQS) serão automaticamente importados. CYPE 26 CYPEPLUMBING Solar Systems – Exemplo prático – Open BIM Manual do utilizador Fig. 3.4 • Prima Terminar. Fig. 3.5 • Prima Seguinte. CYPE 27 CYPEPLUMBING Solar Systems – Exemplo prático – Open BIM Manual do utilizador Fig. 3.6 • Prima Seguinte. Fig. 3.7 • Prima na bandeira portuguesa e surge a pergunta da figura seguinte. CYPE 28 CYPEPLUMBING Solar Systems – Exemplo prático – Open BIM Manual do utilizador Fig. 3.8 • Prima duplamente Aceitar. Desta forma o programa irá importar automaticamente as opções gerais de desenhos e de cálculo, seleção de materiais e equipamentos e opções de dimensionamento e verificações a realizar. O utilizador deverá rever essas opções para verificar se estão de acordo com os seus critérios de projeto pretendidos. Poderá configurar as suas opções e Exportar para uma diretoria do seu computador pa

Pagina 36-CYPEPLUMBING Solar Systems - Manual de utilizare CYPE Instructiuni montaj, utilizare Engleza er...

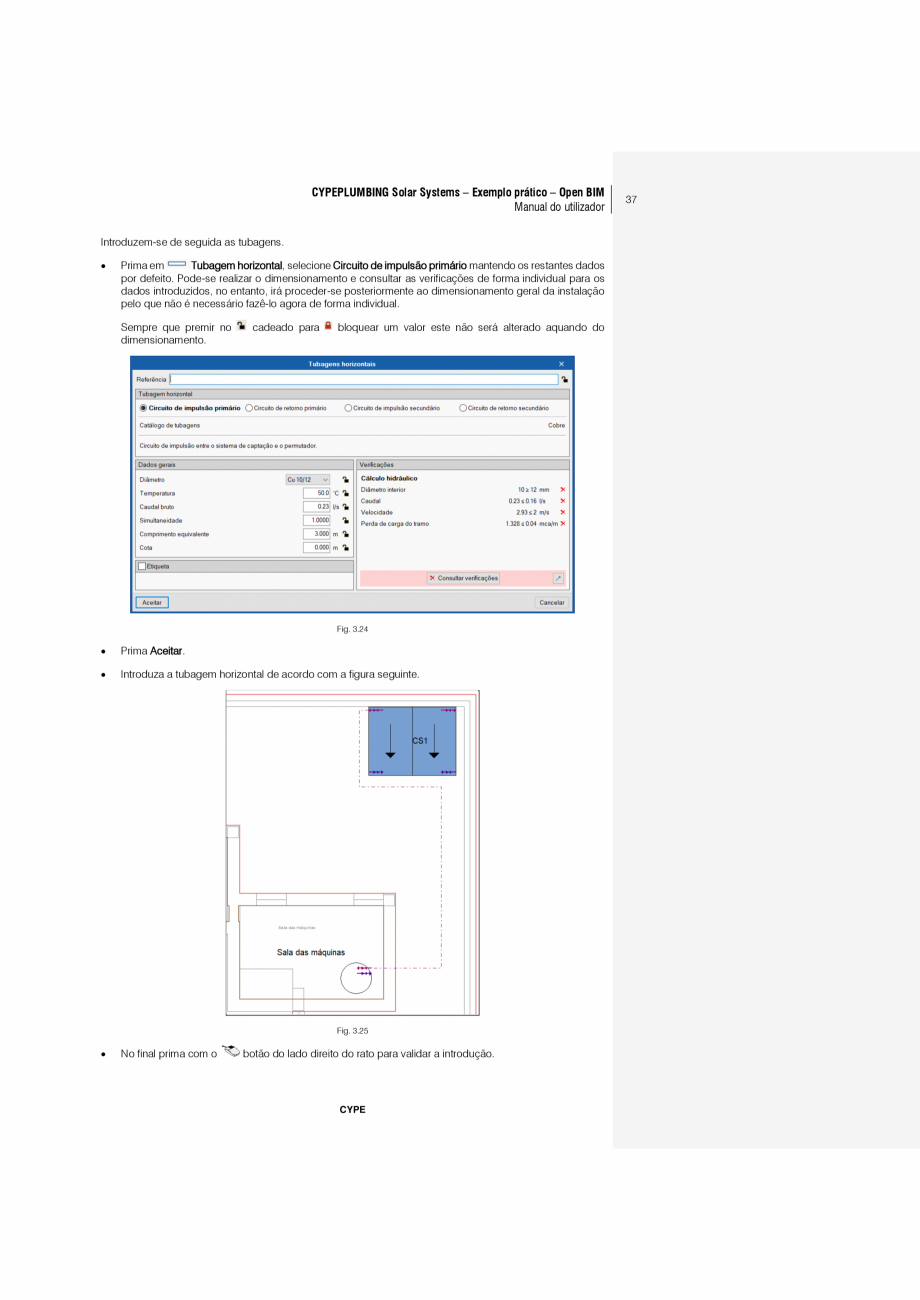

Pagina 37 - CYPEPLUMBING Solar Systems - Manual de utilizare CYPE Instructiuni montaj, utilizare...

ra posteriormente poder Importar noutras obras. • Prima Terminar. • Surge uma janela informativa sobre os resultados da importação. Prima Aceitar. Neste momento visualizará as várias plantas com os compartimentos vindos do modelo BIM. 3.4.1. Importação de máscaras DWG/DXF Depois de definidas as opções gerais, podem importar-se plantas de arquitetura para facilitar e auxiliar a colocação dos elementos em planta. Estas plantas já surgirão presentes, se na altura de exportação do ficheiro IFC no programa IFC Builder se tiver ativado a opção “Exportar máscaras”. • Prima em Máscaras DXF-DWG, na barra de ferramentas superior. • Prima em Adicionar novo elemento à lista. Abrem-se as janelas Ficheiros disponíveis e Seleção de máscaras a ler. Se por engano fechar a janela Selecção de máscaras a ler, prima novamente no ícone elemento à lista. • Adicionar novo Na janela Selecção de máscaras a ler, procure os seguintes ficheiros: Edifício

Pagina 37-CYPEPLUMBING Solar Systems - Manual de utilizare CYPE Instructiuni montaj, utilizare Engleza ra...

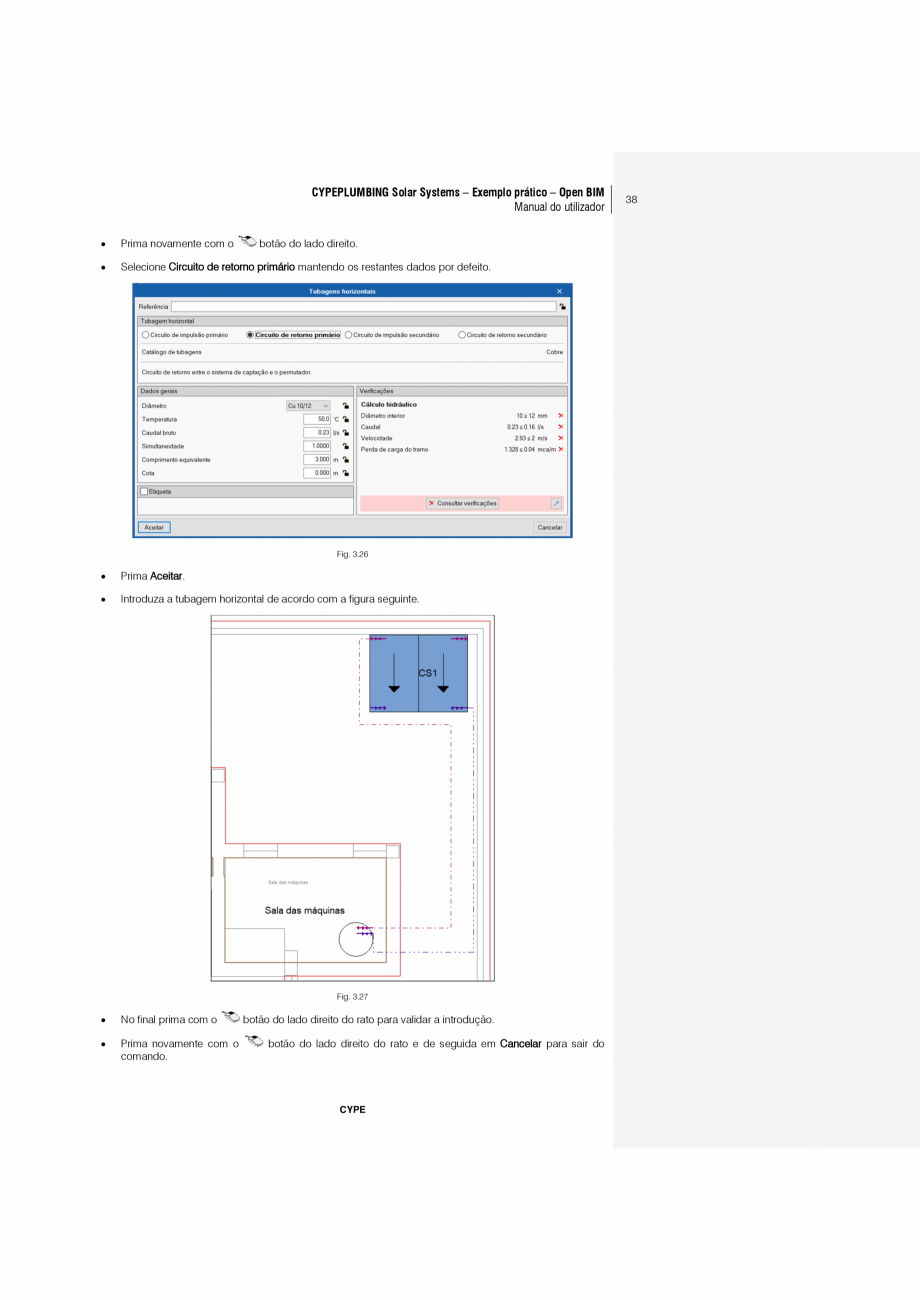

Pagina 38 - CYPEPLUMBING Solar Systems - Manual de utilizare CYPE Instructiuni montaj, utilizare...

Escritórios TOP - Piso 0.dwg Edifício Escritórios TOP - Piso 1.dwg Edifício Escritórios TOP - Piso 2.dwg Edifício Escritórios TOP - Piso 3.dwg Edifício Escritórios TOP - Piso 4.dwg Edifício Escritórios TOP - Cobertura.dwg • Selecione todos e prima Abrir, ou selecione e abra um de cada vez, repetindo sempre o mesmo procedimento. CYPE 29 CYPEPLUMBING Solar Systems – Exemplo prático – Open BIM Manual do utilizador Fig. 3.9 Fig. 3.10 • Prima Aceitar duplamente. De seguida, indica-se qual a máscara DWG que corresponde a cada planta criada. Ou seja, pretende-se indicar ao programa qual a planta de arquitetura correspondente a cada planta (piso) criada. Note-se que as plantas (pisos) aparecem já criados, pois trata-se de informação vinda no ficheiro IFC. • Situe-se na planta Piso 0. Pode selecionar diretamente no lado esquerdo nas plantas. • Prima no ícone • Selecione Edifício Escritórios TOP - Piso 0 na janela Selecção de vistas. Máscaras

Pagina 38-CYPEPLUMBING Solar Systems - Manual de utilizare CYPE Instructiuni montaj, utilizare Engleza ...

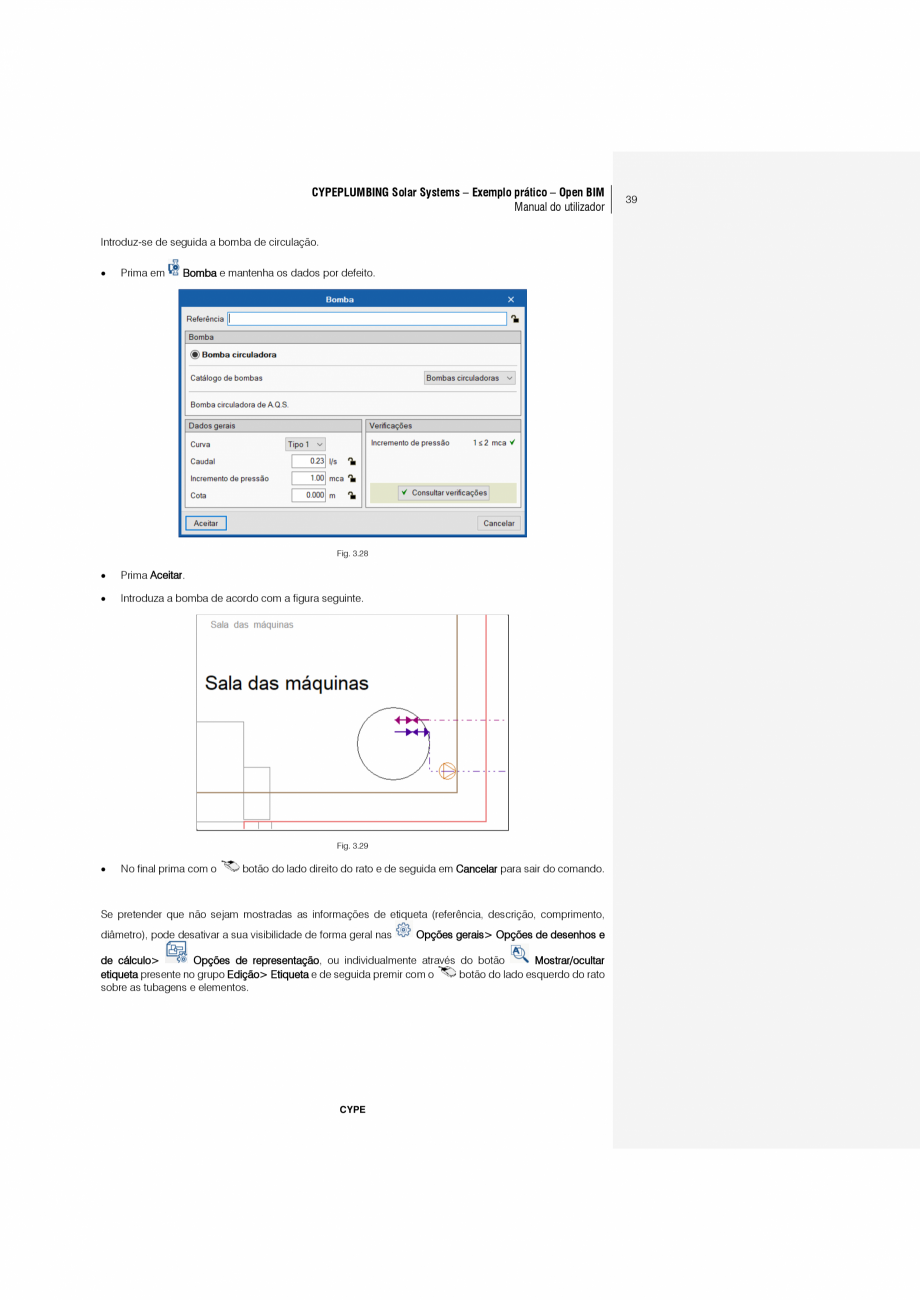

Pagina 39 - CYPEPLUMBING Solar Systems - Manual de utilizare CYPE Instructiuni montaj, utilizare...

DXF/DWG. Fig. 3.11 • Prima Aceitar. • Repita o procedimento para fazer a correspondência dos restantes pisos. Na Fundação não é necessário. CYPE 30 CYPEPLUMBING Solar Systems – Exemplo prático – Open BIM Manual do utilizador Fig. 3.12 • Prima em Editar e mantenha o valor da altura de instalação em 0.00 m de acordo com a figura seguinte em todos os pisos. Este valor corresponde à cota da tubagem horizontal que será introduzida em planta e que neste caso se considerou neste nível, no entanto, posteriormente poderá ser atribuída uma cota diferente às tubagens. • Prima Aceitar. Fig. 3.13 3.4.2. Introdução da rede de instalação solar térmica no Piso 4 • Situe-se na planta Piso 4. • De modo a não surgir o símbolo nos elementos já introduzidos e que se vão introduzindo prima sobre o botão Mostrar/Ocultar incidências de edição. No entanto, aconselha-se a ter esta opção ativada principalmente no final da introdução de dados j

Pagina 39-CYPEPLUMBING Solar Systems - Manual de utilizare CYPE Instructiuni montaj, utilizare Engleza ...

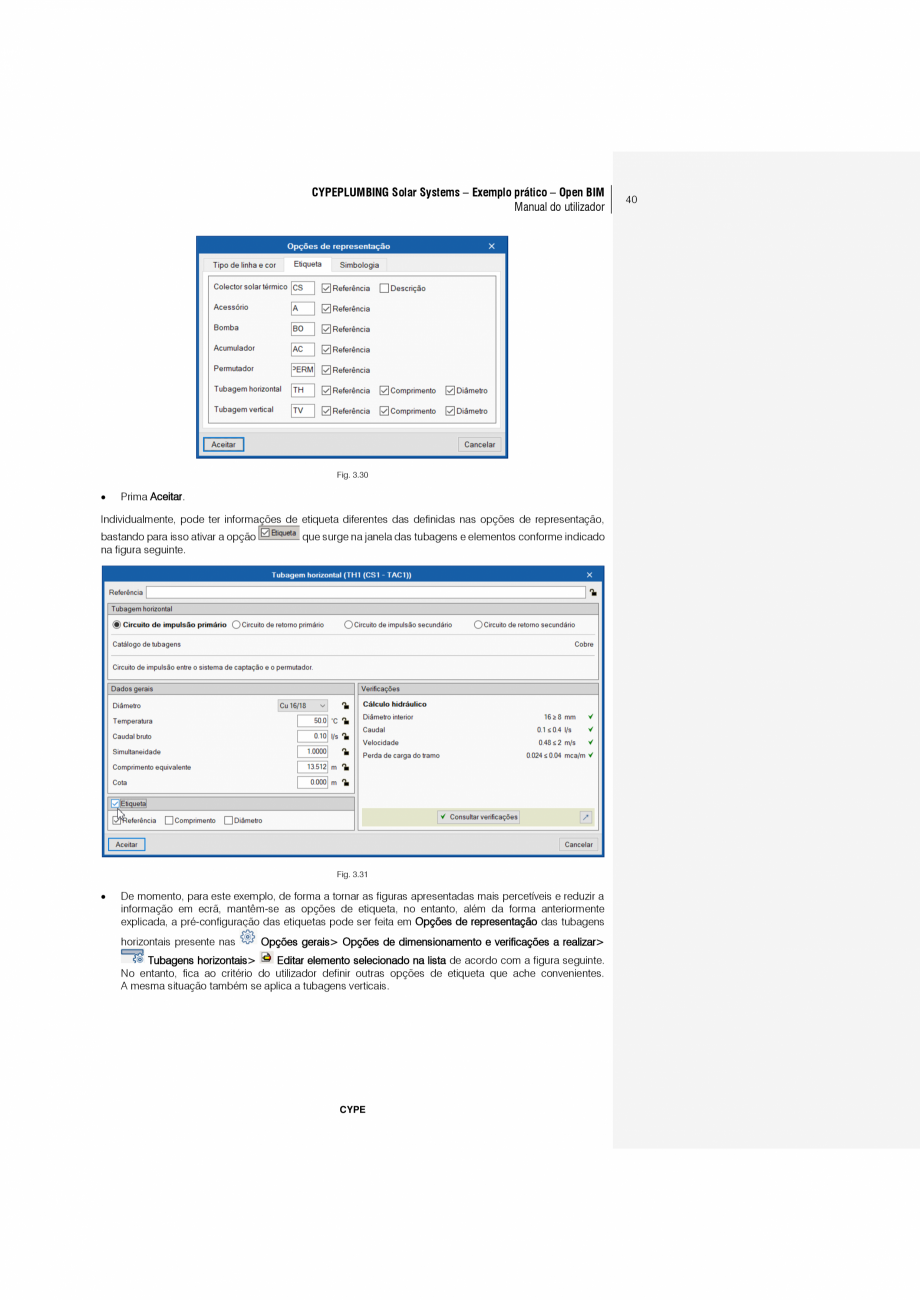

Pagina 40 - CYPEPLUMBING Solar Systems - Manual de utilizare CYPE Instructiuni montaj, utilizare...

á que permite verificar se algum elemento está desligado da instalação. • De modo a não surgir o símbolo nos elementos que se vão introduzindo mantenha o botão Mostrar/Ocultar incidências de cálculo desativado. • Recorda-se que, todos as opções de desenhos e de cálculo, seleção de materiais e equipamentos e opções de dimensionamentos e verificações a realizar podem ser modificadas em • Prima em Localidade e de seguida em de acordo com a figura seguinte. Opções gerais. ASHRAE Weather Data Viewer 6.0 e selecione os dados CYPE 31 CYPEPLUMBING Solar Systems – Exemplo prático – Open BIM Manual do utilizador Fig. 3.14 • Prima Aceitar duplamente. Fig. 3.15 • Os dados são automaticamente preenchidos. Prima Aceitar. CYPE 32 CYPEPLUMBING Solar Systems – Exemplo prático – Open BIM Manual do utilizador Introduz-se de seguida o acumulador, o coletor solar e as tubagens. • Prima em Acumulador. Fig. 3.16 • Prima em relativamente

Pagina 40-CYPEPLUMBING Solar Systems - Manual de utilizare CYPE Instructiuni montaj, utilizare Engleza á que ...

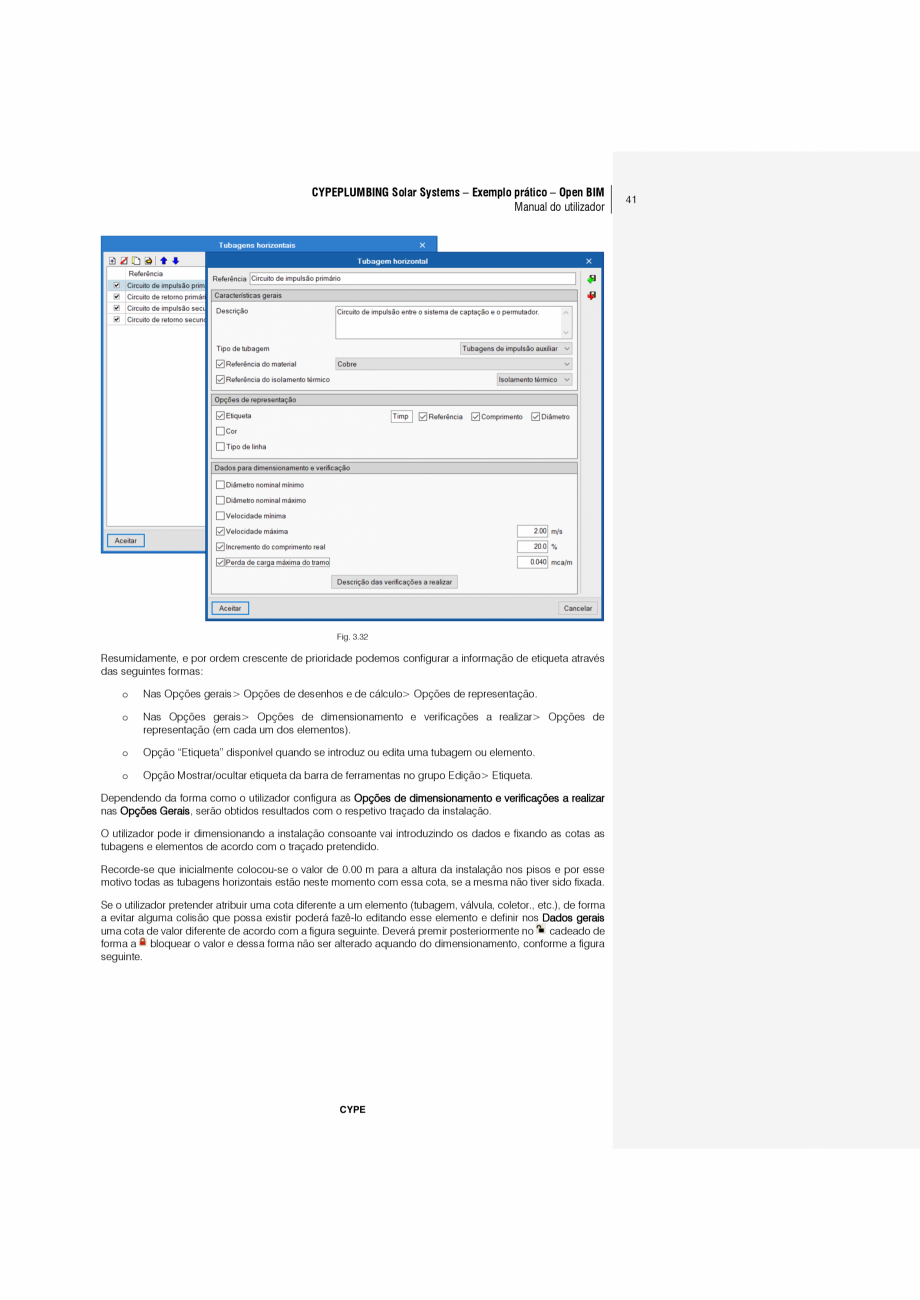

Pagina 41 - CYPEPLUMBING Solar Systems - Manual de utilizare CYPE Instructiuni montaj, utilizare...

ao Consumo e de seguida em Consumo. Fig. 3.17 • Prima em e selecione os dados de acordo com a figura seguinte. Na referência coloque “Consumo”. CYPE 33 CYPEPLUMBING Solar Systems – Exemplo prático – Open BIM Manual do utilizador Fig. 3.18 • Prima duplamente Aceitar. • Os dados são automaticamente preenchidos. Altere apenas o volume para 550 l de acordo com a figura seguinte. Fig. 3.19 O programa já possui dados relativos aos consumos nos edifícios de habitação de acordo com o referido no Despacho n.º 15793-I/2013, no entanto, para outro tipo de edifícios em função do perfil de utilização poderá definir e colocar valores pretendidos. Nas Opções gerais> Opções de desenhos e de cálculo> Critérios de necessidade podem-se criar novos critérios de necessidades de consumo. CYPE 34 CYPEPLUMBING Solar Systems – Exemplo prático – Open BIM Manual do utilizador • Prima Aceitar e defina os dados de acordo com a figura seguinte. • P

Pagina 41-CYPEPLUMBING Solar Systems - Manual de utilizare CYPE Instructiuni montaj, utilizare Engleza ao...

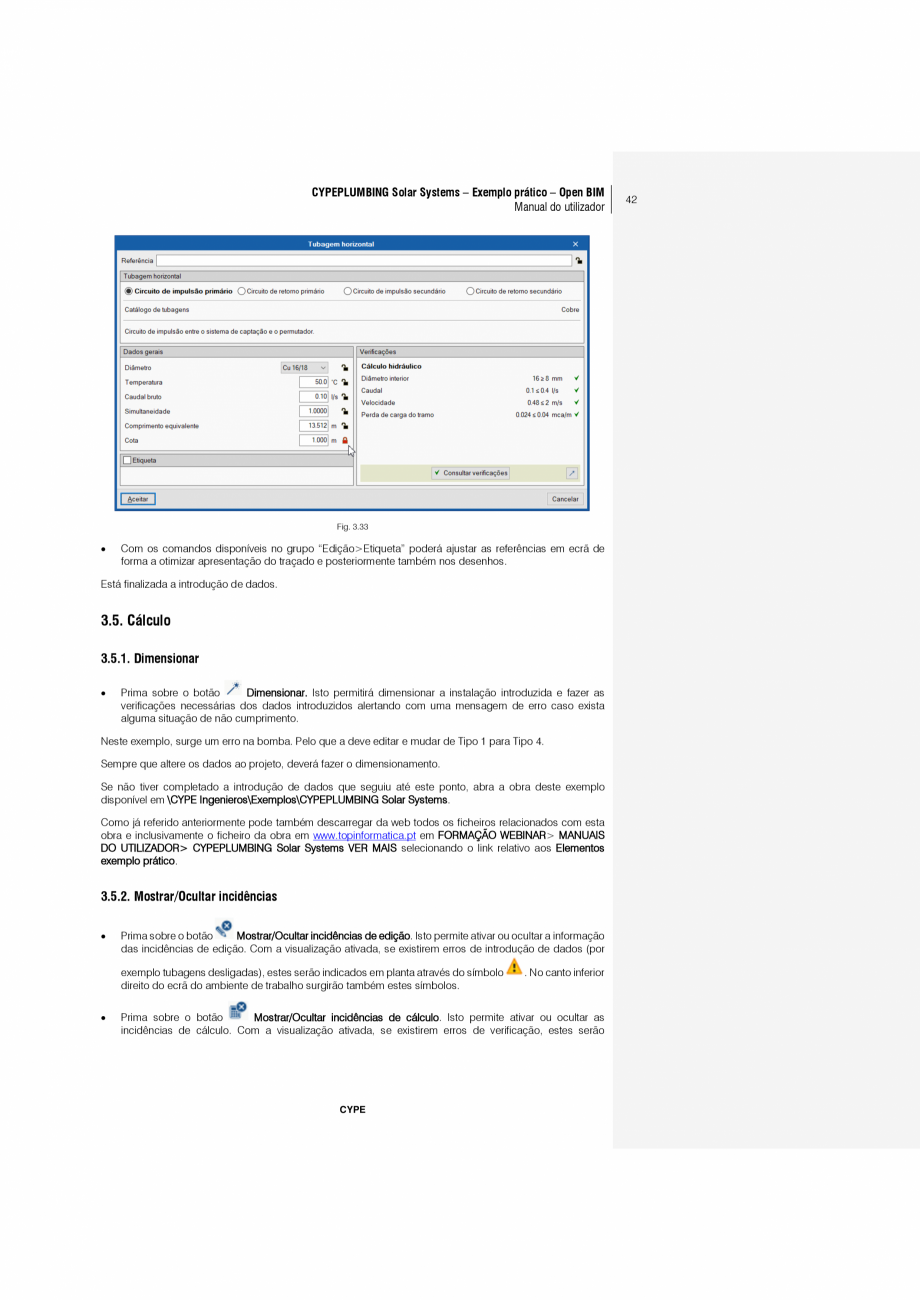

Pagina 42 - CYPEPLUMBING Solar Systems - Manual de utilizare CYPE Instructiuni montaj, utilizare...

rima no cadeado de forma a bloquear os valores para que estes não sejam alterados aquando do dimensionamento, nomeadamente no consumo. • Prima Aceitar e introduza o acumulador de acordo com a figura seguinte. Fig. 3.20 Fig. 3.21 Introduz-se de seguida o coletor solar térmico. • Prima em Colector solar térmico e introduza os dados de acordo com a figura seguinte. No número de coletores coloque 2 e prima em Dimensionar. Desta forma, o programa irá colocar a inclinação ótima de forma automática. Também se poderia introduzir o consumo, no entanto, o programa irá apresentar essa informação posteriormente, depois de se fazer a ligação do acumulador ao coletor solar térmico através de tubagens. CYPE 35 CYPEPLUMBING Solar Systems – Exemplo prático – Open BIM Manual do utilizador Fig. 3.22 • Prima Aceitar. • Introduza o coletor solar térmico de acordo com a figura seguinte. • No final prima com o Fig. 3.23 botão do lado direito do rato e de

Pagina 42-CYPEPLUMBING Solar Systems - Manual de utilizare CYPE Instructiuni montaj, utilizare Engleza rima no...

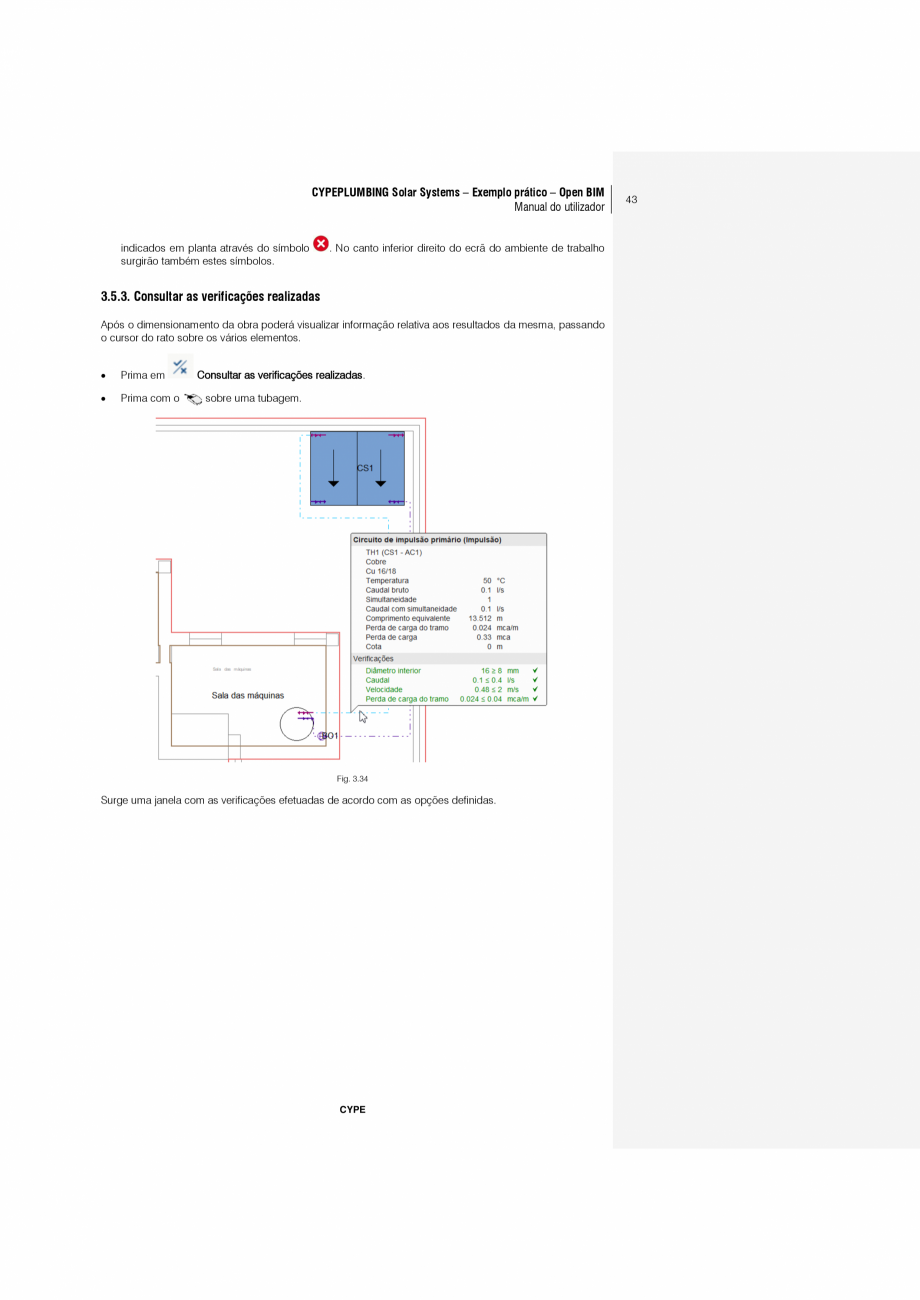

Pagina 43 - CYPEPLUMBING Solar Systems - Manual de utilizare CYPE Instructiuni montaj, utilizare...

seguida em Cancelar para sair do comando. CYPE 36 CYPEPLUMBING Solar Systems – Exemplo prático – Open BIM Manual do utilizador Introduzem-se de seguida as tubagens. • Prima em Tubagem horizontal, selecione Circuito de impulsão primário mantendo os restantes dados por defeito. Pode-se realizar o dimensionamento e consultar as verificações de forma individual para os dados introduzidos, no entanto, irá proceder-se posteriormente ao dimensionamento geral da instalação pelo que não é necessário fazê-lo agora de forma individual. Sempre que premir no dimensionamento. cadeado para bloquear um valor este não será alterado aquando do Fig. 3.24 • Prima Aceitar. • Introduza a tubagem horizontal de acordo com a figura seguinte. Fig. 3.25 • No final prima com o botão do lado direito do rato para validar a introdução. CYPE 37 CYPEPLUMBING Solar Systems – Exemplo prático – Open BIM Manual do utilizador • Prima novamente com o • Selecione

Pagina 43-CYPEPLUMBING Solar Systems - Manual de utilizare CYPE Instructiuni montaj, utilizare Engleza ...

Pagina 44 - CYPEPLUMBING Solar Systems - Manual de utilizare CYPE Instructiuni montaj, utilizare...

Circuito de retorno primário mantendo os restantes dados por defeito. • Prima Aceitar. • Introduza a tubagem horizontal de acordo com a figura seguinte. botão do lado direito. Fig. 3.26 Fig. 3.27 • No final prima com o • Prima novamente com o comando. botão do lado direito do rato para validar a introdução. botão do lado direito do rato e de seguida em Cancelar para sair do CYPE 38 CYPEPLUMBING Solar Systems – Exemplo prático – Open BIM Manual do utilizador Introduz-se de seguida a bomba de circulação. • Prima em • Prima Aceitar. • Introduza a bomba de acordo com a figura seguinte. Bomba e mantenha os dados por defeito. Fig. 3.28 Fig. 3.29 • No final prima com o botão do lado direito do rato e de seguida em Cancelar para sair do comando. Se pretender que não sejam mostradas as informações de etiqueta (referência, descrição, comprimento, diâmetro), pode desativar a sua visibilidade de forma geral nas Opções gerais> Opç

Pagina 44-CYPEPLUMBING Solar Systems - Manual de utilizare CYPE Instructiuni montaj, utilizare Engleza...

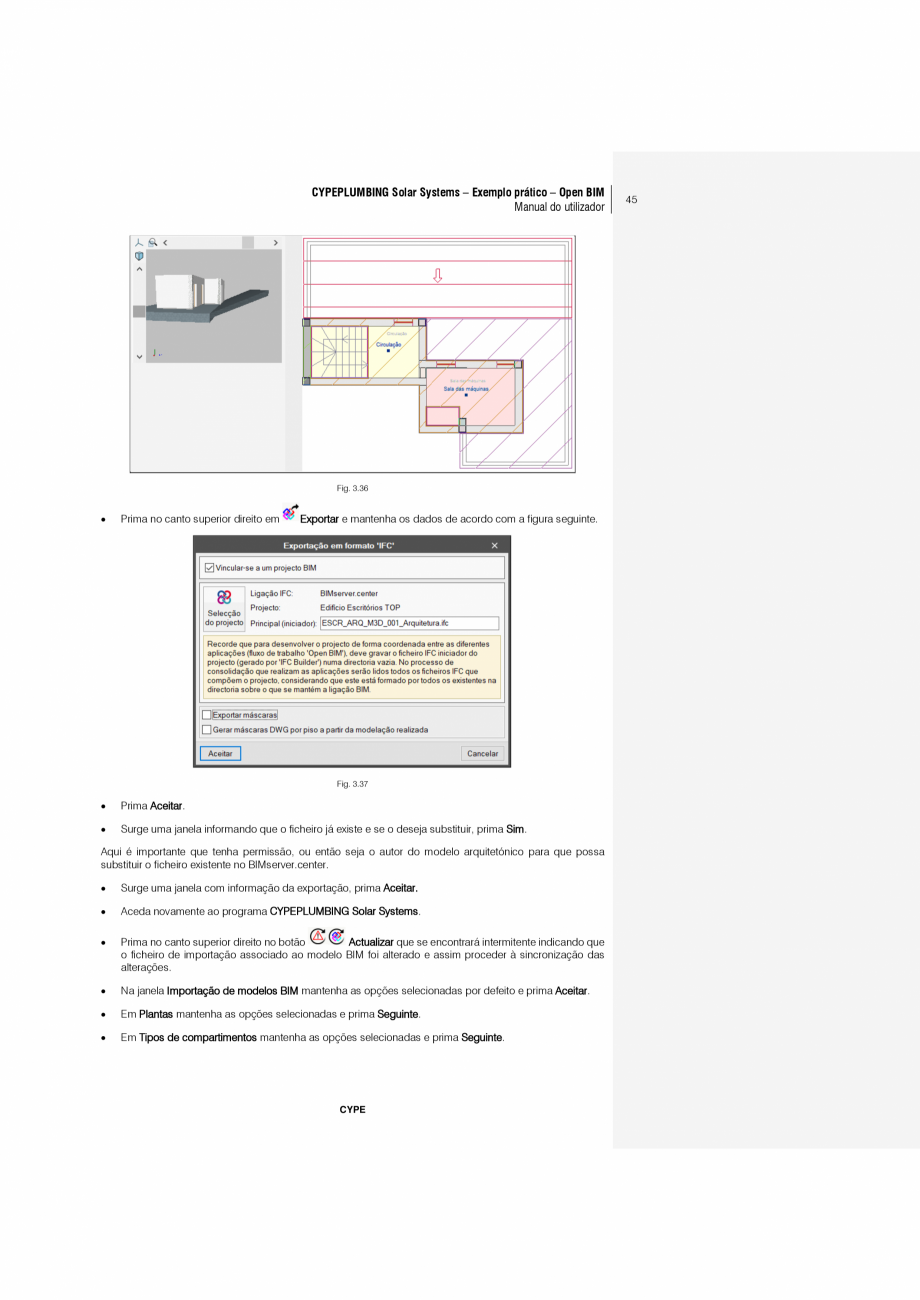

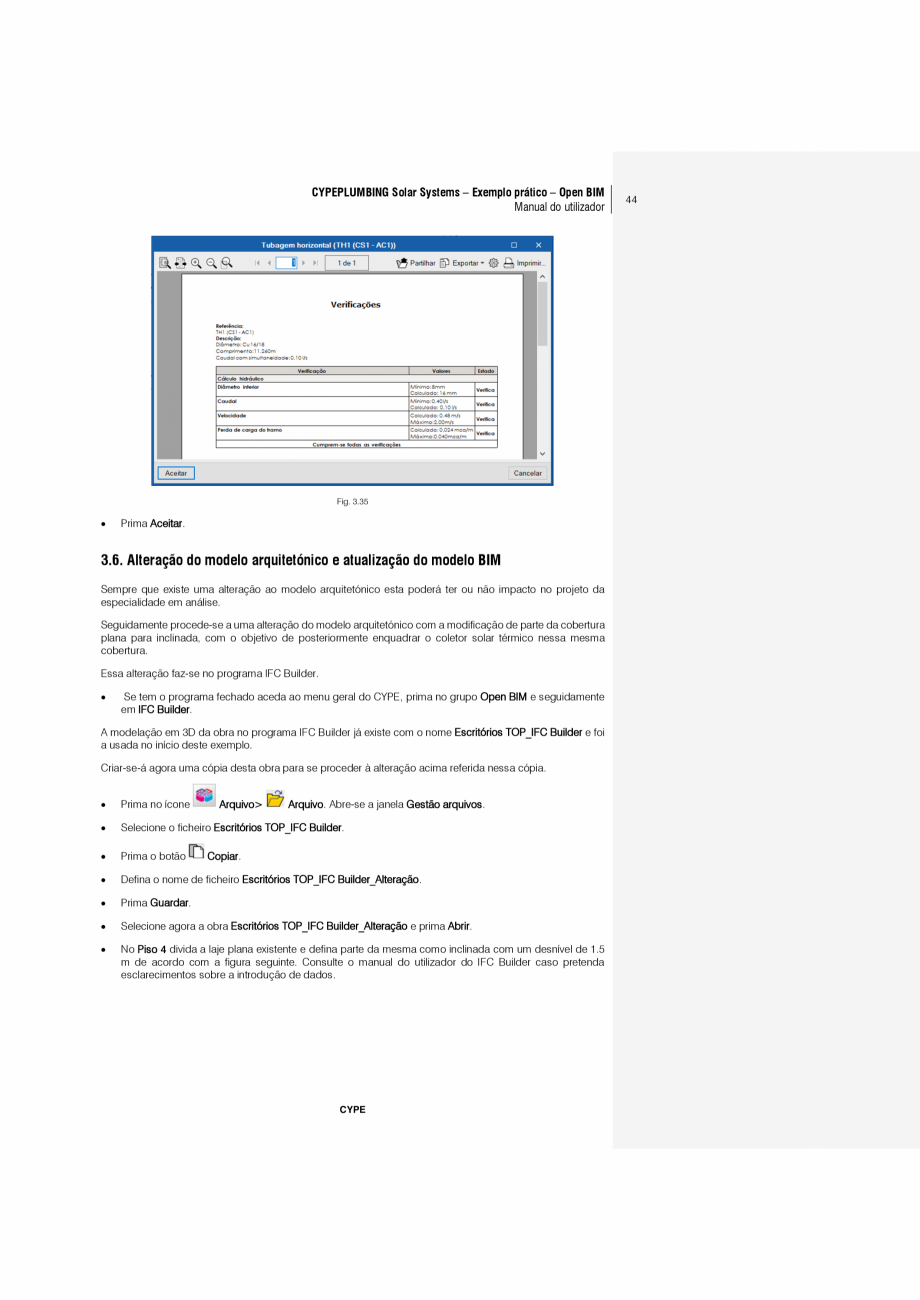

Pagina 45 - CYPEPLUMBING Solar Systems - Manual de utilizare CYPE Instructiuni montaj, utilizare...

ões de desenhos e de cálculo> Opções de representação, ou individualmente através do botão Mostrar/ocultar etiqueta presente no grupo Edição> Etiqueta e de seguida premir com o botão do lado esquerdo do rato sobre as tubagens e elementos. CYPE 39 CYPEPLUMBING Solar Systems – Exemplo prático – Open BIM Manual do utilizador Fig. 3.30 • Prima Aceitar. Individualmente, pode ter informações de etiqueta diferentes das definidas nas opções de representação, bastando para isso ativar a opção na figura seguinte. que surge na janela das tubagens e elementos conforme indicado Fig. 3.31 • De momento, para este exemplo, de forma a tornar as figuras apresentadas mais percetíveis e reduzir a informação em ecrã, mantêm-se as opções de etiqueta, no entanto, além da forma anteriormente explicada, a pré-configuração das etiquetas pode ser feita em Opções de representação das tubagens horizontais presente nas Opções gerais> Opções de dimensionam

Pagina 45-CYPEPLUMBING Solar Systems - Manual de utilizare CYPE Instructiuni montaj, utilizare Engleza ões de...

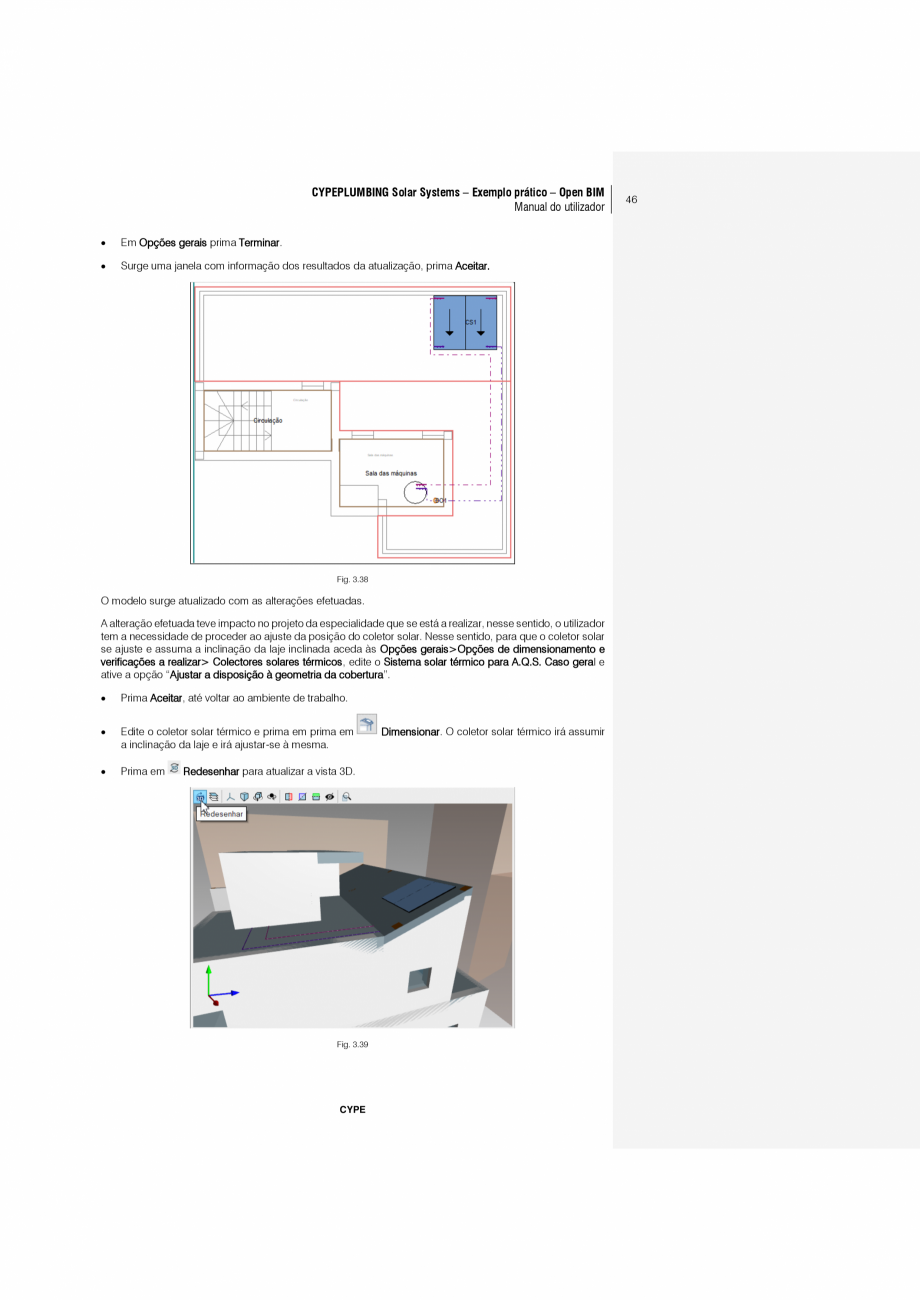

Pagina 46 - CYPEPLUMBING Solar Systems - Manual de utilizare CYPE Instructiuni montaj, utilizare...

ento e verificações a realizar> Tubagens horizontais> Editar elemento selecionado na lista de acordo com a figura seguinte. No entanto, fica ao critério do utilizador definir outras opções de etiqueta que ache convenientes. A mesma situação também se aplica a tubagens verticais. CYPE 40 CYPEPLUMBING Solar Systems – Exemplo prático – Open BIM Manual do utilizador Fig. 3.32 Resumidamente, e por ordem crescente de prioridade podemos configurar a informação de etiqueta através das seguintes formas: o Nas Opções gerais> Opções de desenhos e de cálculo> Opções de representação. o Nas Opções gerais> Opções de dimensionamento e verificações a realizar> Opções de representação (em cada um dos elementos). o Opção “Etiqueta” disponível quando se introduz ou edita uma tubagem ou elemento. o Opção Mostrar/ocultar etiqueta da barra de ferramentas no grupo Edição> Etiqueta. Dependendo da forma como o utilizador configura as Opções de dime

Pagina 46-CYPEPLUMBING Solar Systems - Manual de utilizare CYPE Instructiuni montaj, utilizare Engleza ento e ...

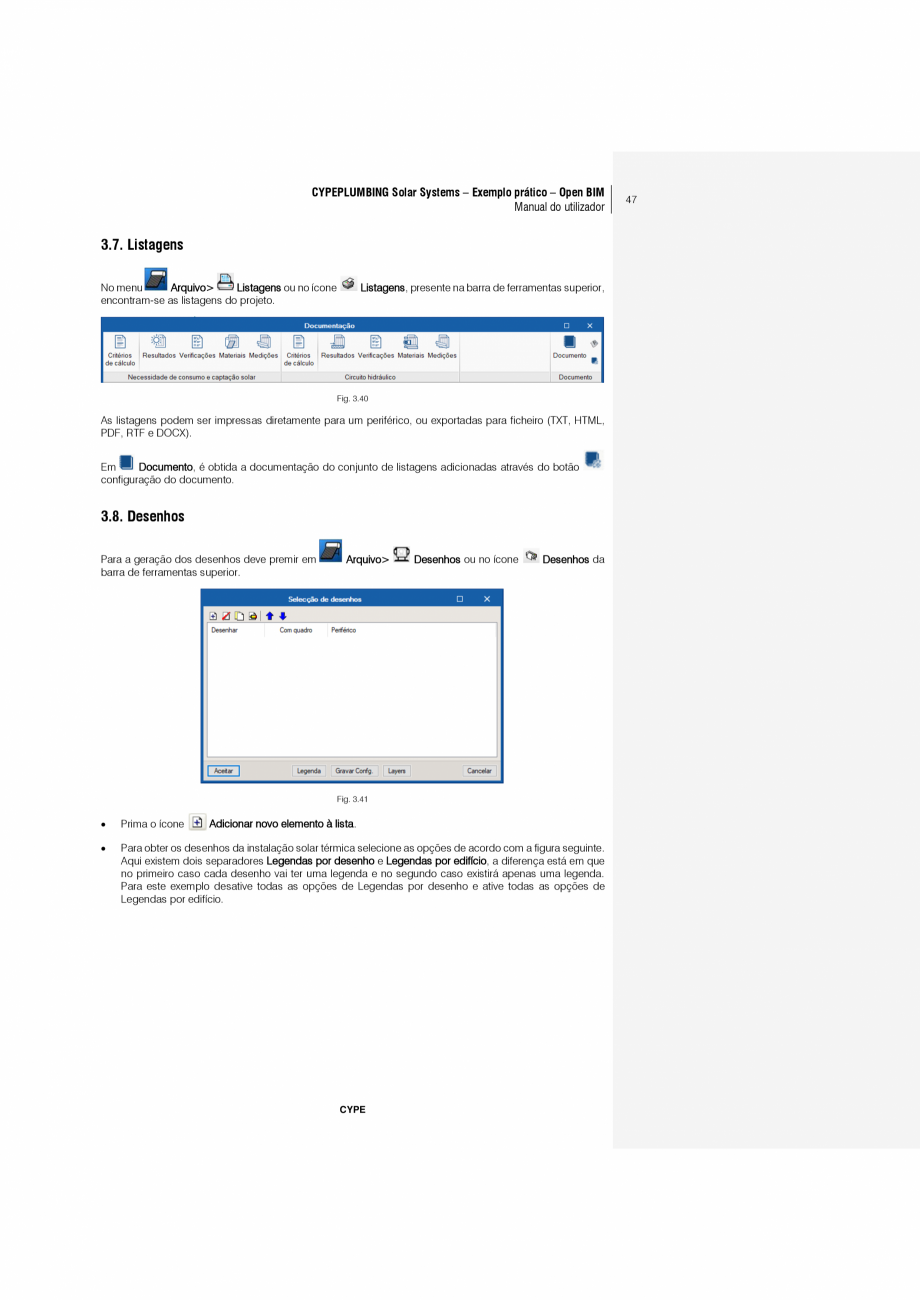

Pagina 47 - CYPEPLUMBING Solar Systems - Manual de utilizare CYPE Instructiuni montaj, utilizare...

nsionamento e verificações a realizar nas Opções Gerais, serão obtidos resultados com o respetivo traçado da instalação. O utilizador pode ir dimensionando a instalação consoante vai introduzindo os dados e fixando as cotas as tubagens e elementos de acordo com o traçado pretendido. Recorde-se que inicialmente colocou-se o valor de 0.00 m para a altura da instalação nos pisos e por esse motivo todas as tubagens horizontais estão neste momento com essa cota, se a mesma não tiver sido fixada. Se o utilizador pretender atribuir uma cota diferente a um elemento (tubagem, válvula, coletor., etc.), de forma a evitar alguma colisão que possa existir poderá fazê-lo editando esse elemento e definir nos Dados gerais uma cota de valor diferente de acordo com a figura seguinte. Deverá premir posteriormente no cadeado de forma a bloquear o valor e dessa forma não ser alterado aquando do dimensionamento, conforme a figura seguinte. CYPE 41 CYPEPLUMBING Solar Systems – Exem

Pagina 47-CYPEPLUMBING Solar Systems - Manual de utilizare CYPE Instructiuni montaj, utilizare Engleza...

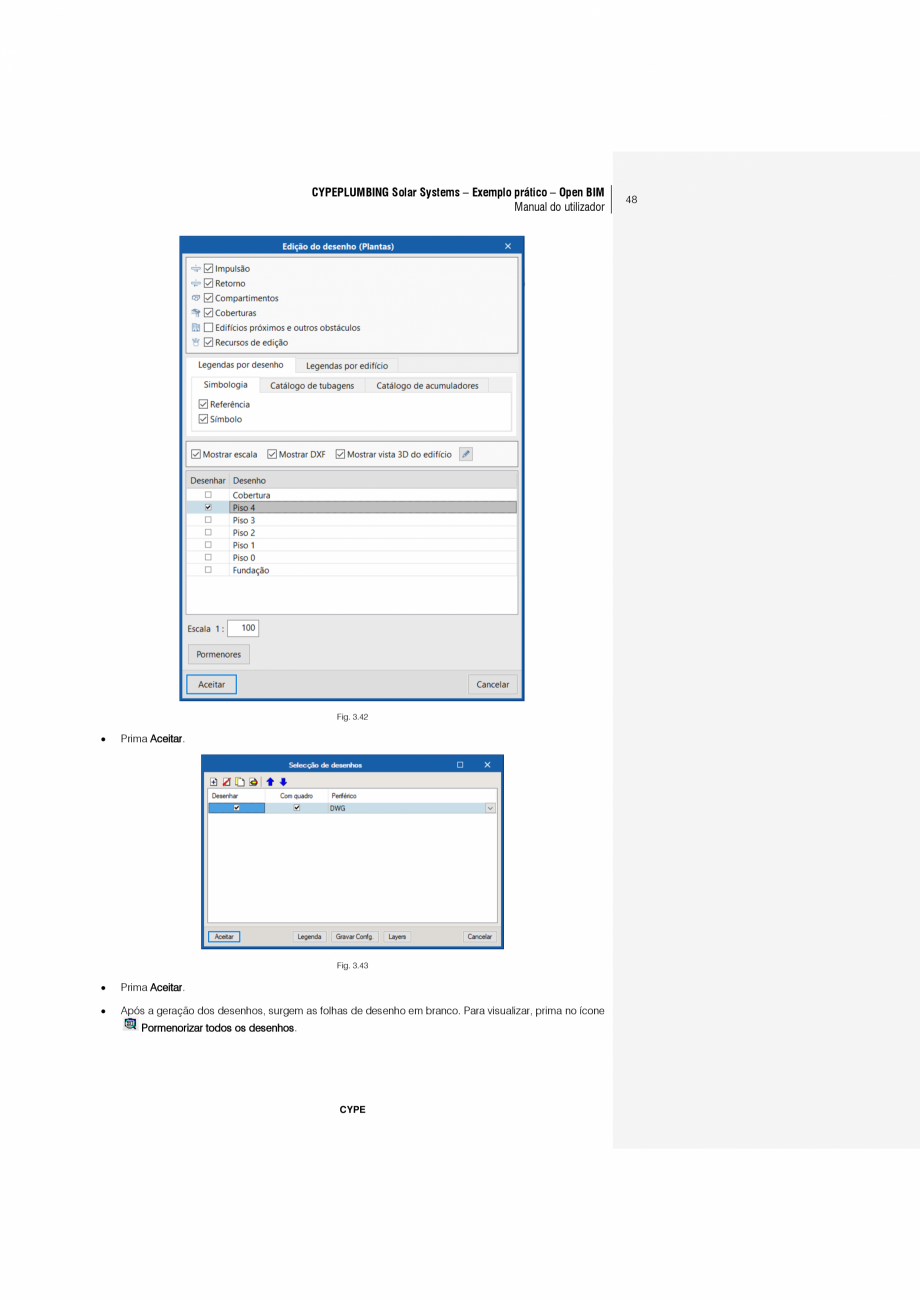

Pagina 48 - CYPEPLUMBING Solar Systems - Manual de utilizare CYPE Instructiuni montaj, utilizare...

plo prático – Open BIM Manual do utilizador Fig. 3.33 • Com os comandos disponíveis no grupo “Edição>Etiqueta” poderá ajustar as referências em ecrã de forma a otimizar apresentação do traçado e posteriormente também nos desenhos. Está finalizada a introdução de dados. 3.5. Cálculo 3.5.1. Dimensionar • Prima sobre o botão Dimensionar. Isto permitirá dimensionar a instalação introduzida e fazer as verificações necessárias dos dados introduzidos alertando com uma mensagem de erro caso exista alguma situação de não cumprimento. Neste exemplo, surge um erro na bomba. Pelo que a deve editar e mudar de Tipo 1 para Tipo 4. Sempre que altere os dados ao projeto, deverá fazer o dimensionamento. Se não tiver completado a introdução de dados que seguiu até este ponto, abra a obra deste exemplo disponível em \CYPE Ingenieros\Exemplos\CYPEPLUMBING Solar Systems. Como já referido anteriormente pode também descarregar da web todos os ficheiros relacio

Pagina 48-CYPEPLUMBING Solar Systems - Manual de utilizare CYPE Instructiuni montaj, utilizare Engleza plo...

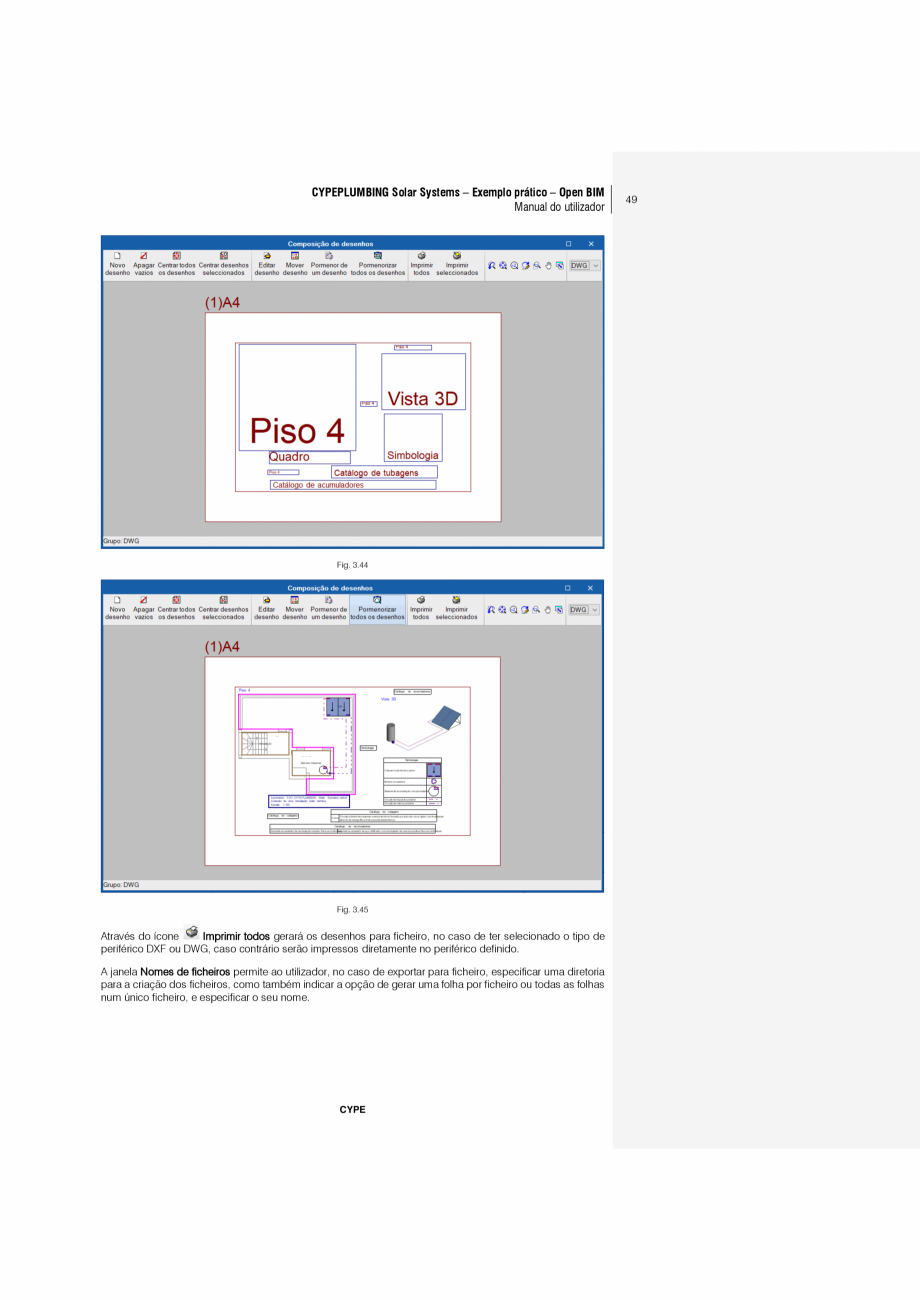

Pagina 49 - CYPEPLUMBING Solar Systems - Manual de utilizare CYPE Instructiuni montaj, utilizare...

nados com esta obra e inclusivamente o ficheiro da obra em www.topinformatica.pt em FORMAÇÃO WEBINAR> MANUAIS DO UTILIZADOR> CYPEPLUMBING Solar Systems VER MAIS selecionando o link relativo aos Elementos exemplo prático. 3.5.2. Mostrar/Ocultar incidências • Prima sobre o botão Mostrar/Ocultar incidências de edição. Isto permite ativar ou ocultar a informação das incidências de edição. Com a visualização ativada, se existirem erros de introdução de dados (por exemplo tubagens desligadas), estes serão indicados em planta através do símbolo direito do ecrã do ambiente de trabalho surgirão também estes símbolos. • . No canto inferior Prima sobre o botão Mostrar/Ocultar incidências de cálculo. Isto permite ativar ou ocultar as incidências de cálculo. Com a visualização ativada, se existirem erros de verificação, estes serão CYPE 42 CYPEPLUMBING Solar Systems – Exemplo prático – Open BIM Manual do utilizador indicados em planta através do

Pagina 49-CYPEPLUMBING Solar Systems - Manual de utilizare CYPE Instructiuni montaj, utilizare Engleza nados...

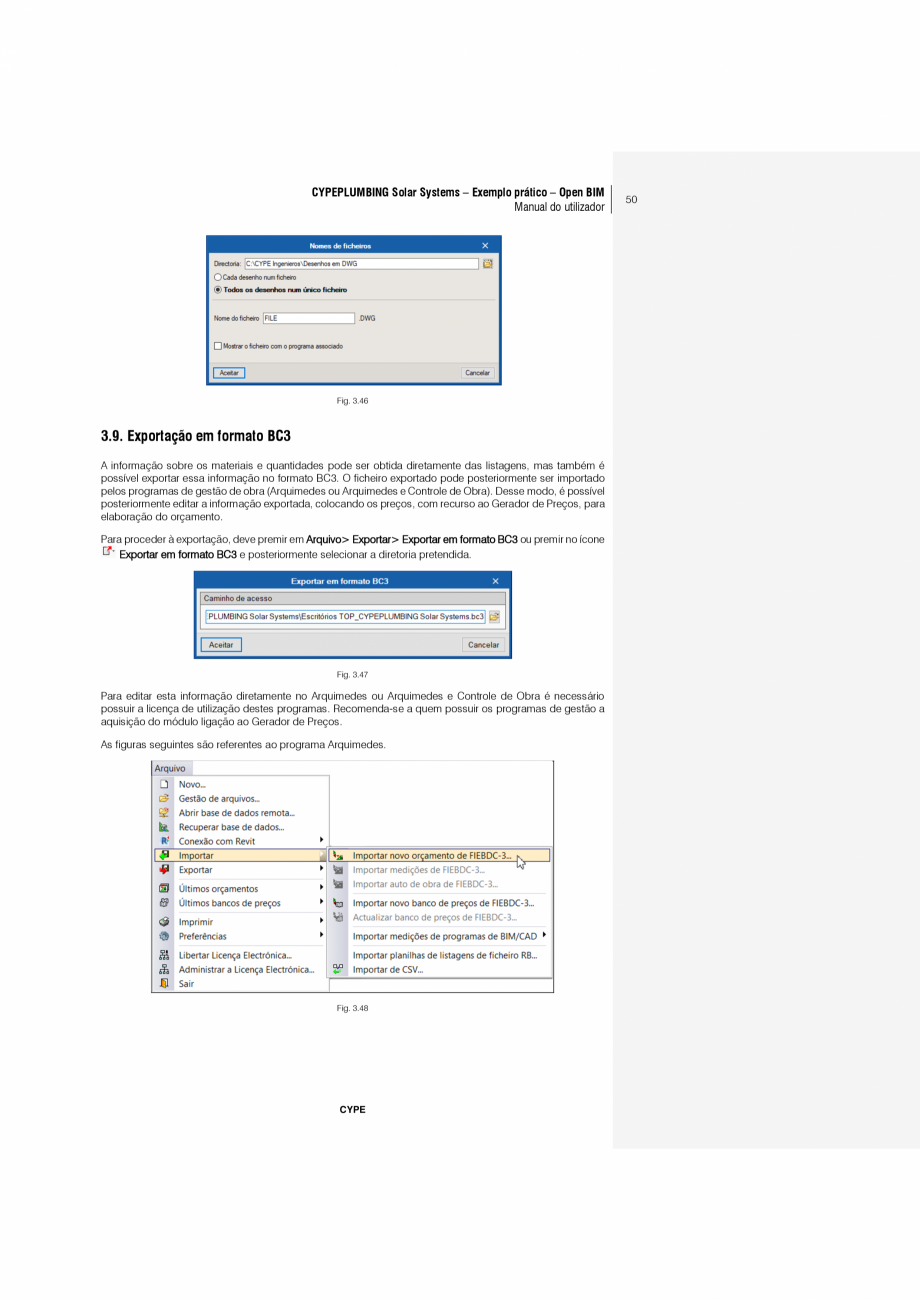

Pagina 50 - CYPEPLUMBING Solar Systems - Manual de utilizare CYPE Instructiuni montaj, utilizare...

símbolo surgirão também estes símbolos. . No canto inferior direito do ecrã do ambiente de trabalho 3.5.3. Consultar as verificações realizadas Após o dimensionamento da obra poderá visualizar informação relativa aos resultados da mesma, passando o cursor do rato sobre os vários elementos. • Prima em • Prima com o Consultar as verificações realizadas. sobre uma tubagem. Fig. 3.34 Surge uma janela com as verificações efetuadas de acordo com as opções definidas. CYPE 43 CYPEPLUMBING Solar Systems – Exemplo prático – Open BIM Manual do utilizador Fig. 3.35 • Prima Aceitar. 3.6. Alteração do modelo arquitetónico e atualização do modelo BIM Sempre que existe uma alteração ao modelo arquitetónico esta poderá ter ou não impacto no projeto da especialidade em análise. Seguidamente procede-se a uma alteração do modelo arquitetónico com a modificação de parte da cobertura plana para inclinada, com o objetivo de posteriormente enquadrar

Pagina 50-CYPEPLUMBING Solar Systems - Manual de utilizare CYPE Instructiuni montaj, utilizare Engleza...

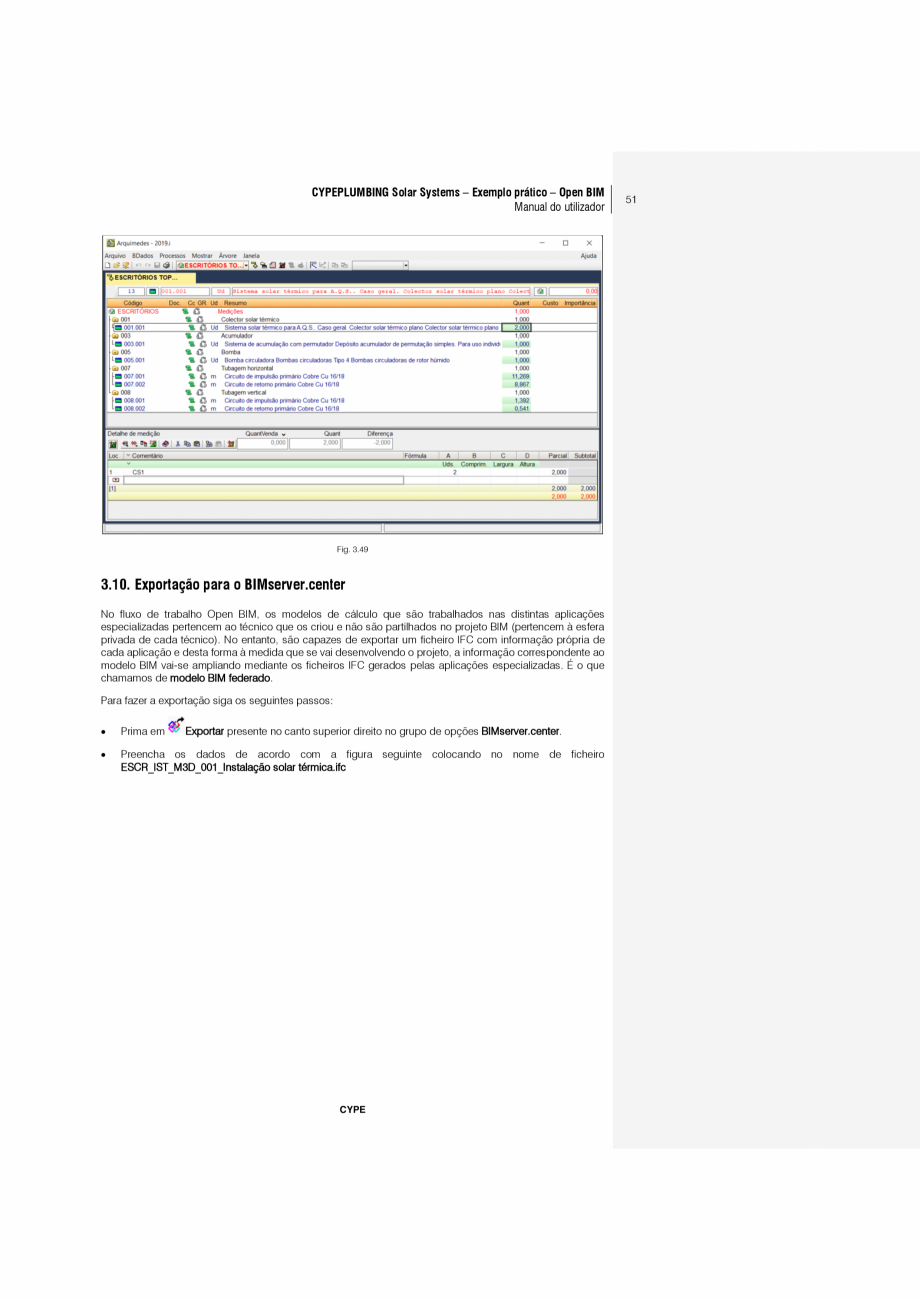

Pagina 51 - CYPEPLUMBING Solar Systems - Manual de utilizare CYPE Instructiuni montaj, utilizare...

o coletor solar térmico nessa mesma cobertura. Essa alteração faz-se no programa IFC Builder. • Se tem o programa fechado aceda ao menu geral do CYPE, prima no grupo Open BIM e seguidamente em IFC Builder. A modelação em 3D da obra no programa IFC Builder já existe com o nome Escritórios TOP_IFC Builder e foi a usada no início deste exemplo. Criar-se-á agora uma cópia desta obra para se proceder à alteração acima referida nessa cópia. • Prima no ícone • Selecione o ficheiro Escritórios TOP_IFC Builder. • Prima o botão • Defina o nome de ficheiro Escritórios TOP_IFC Builder_Alteração. • Prima Guardar. • Selecione agora a obra Escritórios TOP_IFC Builder_Alteração e prima Abrir. • No Piso 4 divida a laje plana existente e defina parte da mesma como inclinada com um desnível de 1.5 m de acordo com a figura seguinte. Consulte o manual do utilizador do IFC Builder caso pretenda esclarecimentos sobre a introdução de dados. Arquivo>

Pagina 51-CYPEPLUMBING Solar Systems - Manual de utilizare CYPE Instructiuni montaj, utilizare Engleza o...

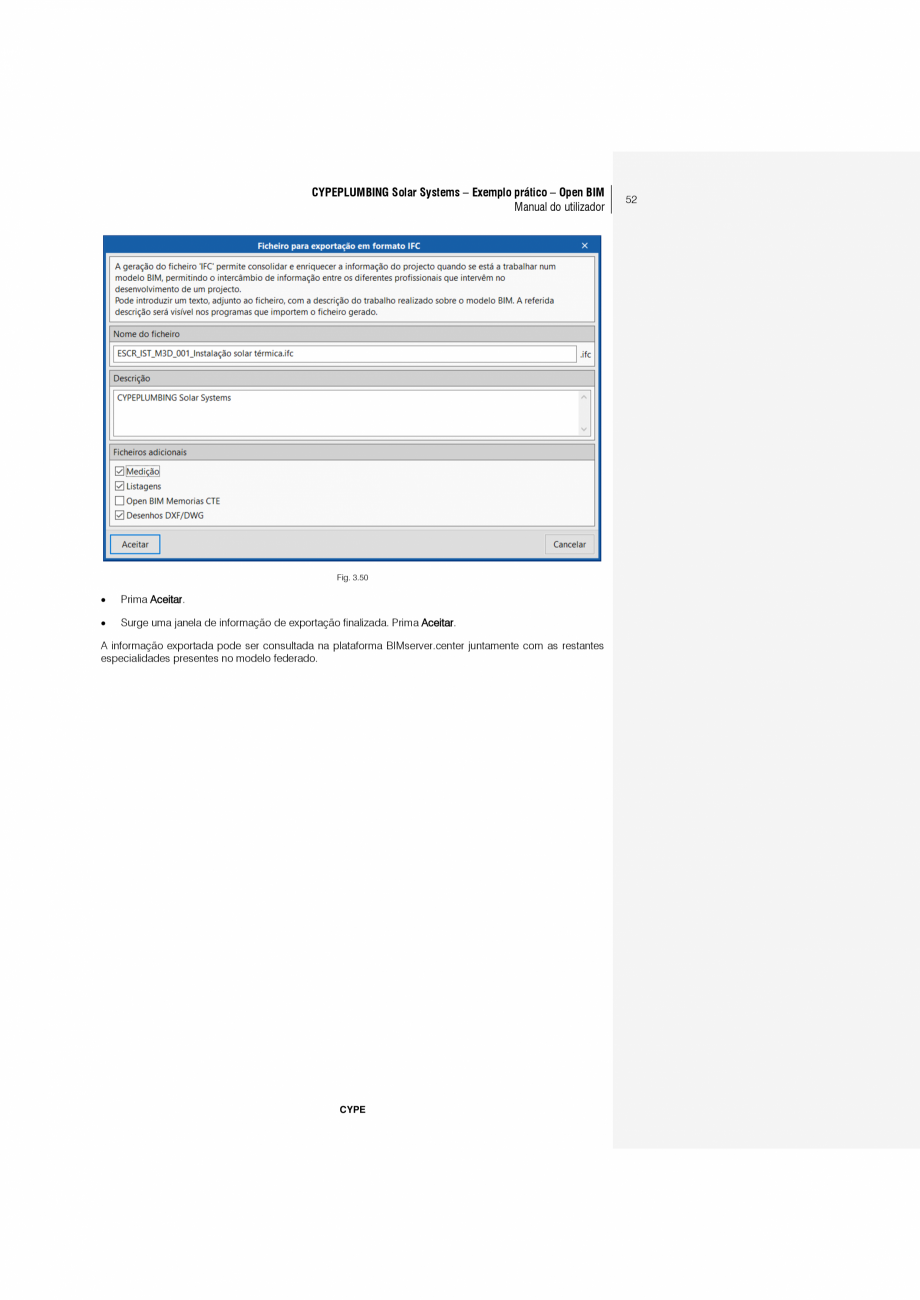

Pagina 52 - CYPEPLUMBING Solar Systems - Manual de utilizare CYPE Instructiuni montaj, utilizare...

Arquivo. Abre-se a janela Gestão arquivos. Copiar. CYPE 44 CYPEPLUMBING Solar Systems – Exemplo prático – Open BIM Manual do utilizador Fig. 3.36 • Prima no canto superior direito em Exportar e mantenha os dados de acordo com a figura seguinte. Fig. 3.37 • Prima Aceitar. • Surge uma janela informando que o ficheiro já existe e se o deseja substituir, prima Sim. Aqui é importante que tenha permissão, ou então seja o autor do modelo arquitetónico para que possa substituir o ficheiro existente no BIMserver.center. • Surge uma janela com informação da exportação, prima Aceitar. • Aceda novamente ao programa CYPEPLUMBING Solar Systems. • Prima no canto superior direito no botão Actualizar que se encontrará intermitente indicando que o ficheiro de importação associado ao modelo BIM foi alterado e assim proceder à sincronização das alterações. • Na janela Importação de modelos BIM mantenha as opções selecionadas por defeito e pri
