Rolul esențial al ortofotoplanului în documentația tehnică modernă

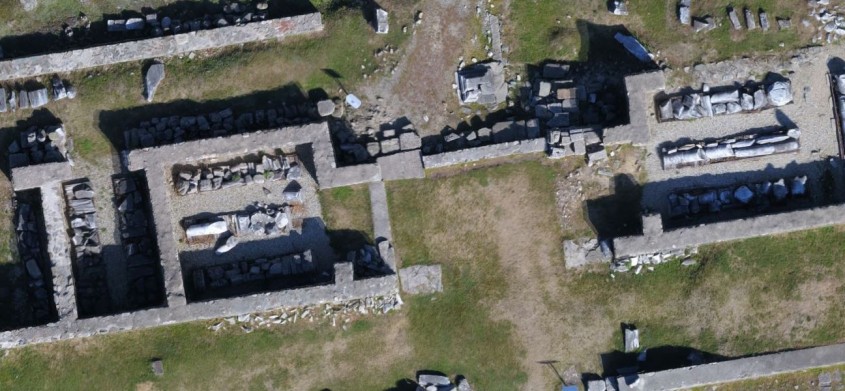

Ortofotoplanul este un mozaic creat din imaginele aeriene sau tereste preluate de camera fotografică. Este o imagine metrică lipsită de distorsiunile generate de echipament sau de relieful fotografiat care poate fi folosită pentru analiză, măsurare și fundamentarea deciziilor.
Este realizat într-un sistem de proiecție bine stabilit, cum ar fi sistemul național de proiecție Stereo ’70 al României.

Un exemplu de ortofotoplan este reprezentat de Satellite View din Google Maps, unde utilizatorii pot observa o reprezentare fotografică a întregului glob pământesc.

Să presupunem că ne este solicitat să determinăm numărul și dimensiunea unor parcări din cadrul unui complex comercial. Putem utiliza ortofotoplanul zonei pentru a-l introduce într-un mediu CAD sau GIS și prin procesul de vectorizare să determinăm aceste elemente caracteristice ale parcărilor. Fără interpretări, fără aproximări făcute din teren sau din fotografii necorectate.

Pentru realizarea unui ortofotoplan sunt necesare date și echipamente specifice. Fotografierea aeriană se face cu drone dotate cu sisteme RTK sau PPK, care asigură poziționarea exactă a fiecărei imagini. Sunt utilizate puncte de control la sol, măsurate în coordonate tridimensionale, pentru validarea și ajustarea modelului. În anumite proiecte, datele sunt completate cu informații obținute prin sisteme LIDAR montate pe drone, mai ales în zone complexe sau greu accesibile.

Ortofotoplanul elimina erorile și distorsiunile, oferind o acuratețe remarcabilă. Rezoluția poate fi adaptată în funcție de cerințele proiectului, ajungând la nivel centimetric sau milimetric. Datorită acestor caracteristici, ortofotoplanul este utilizat în studii topografice și cartografice, în analize hidrotehnice, în planificare urbană și rurală, în gestionarea resurselor naturale, în agricultură, în proiecte de infrastructură și transport.

Achiziția datelor este realizată cu drone precum DJI Mavic 3E RTK, completate, atunci când proiectul o cere, de sisteme LIDAR Rock Robotic R3 PRO montate pe platforme DJI Matrice 350. Prelucrarea datelor se face pe stații grafice dedicate, capabile să susțină volume mari de informație și fluxuri fotogrammetrice complexe.

Durata realizării unui ortofotoplan variază în funcție de numărul de fotografii, rezoluția solicitată, natura terenului și localizarea acestuia. Zonele urbane dense, terenurile cu variații mari de relief sau suprafețele extinse presupun un volum mai mare de date și un timp de procesare adaptat.

Ortofotoplanul este o resursă extrem de utilă în topografie, crearea hărților și cartografie, în planificare urbană și rurală, în agricultură, în construcții și dezvoltare imobiliară, în managementul resurselor naturale, în infrastructură și transport. Este un instrument care ajută la înțelegerea reală a terenului, la urmărirea modificărilor în timp și la corelarea proiectului cu situația din teren.

Alături de ortofotoplan, datele fotogrammetrice pot genera nori de puncte tridimensionali, modele digitale ale terenului și ale suprafeței măsurate, tururi virtuale 360 de grade sau materiale video aeriene. Toate aceste livrabile sunt construite pe aceeași bază.

Acuratețea reconstrucțiilor depinde de calitatea camerei fotogrammetrice, de înălțimea de zbor, de gradul de acoperire longitudinal si transversal al zborului proiectat si softul de prelucrare si GSD (dimensiunea pixelului la nivelul solului).

Ca parte a componentei educaționale, Academia de Topografie (powered by Xplorate Group), oferă cursuri dedicate fotogrammetriei și procesării datelor cu softul Pix4D Mapper.

Cursul de perfecționare se adresează atât inginerilor geodezi care utilizează deja această tehnologie cât și celor care doresc să își extindă portofoliul de servicii.

Programul include noțiuni teoretice și aplicații practice. Sunt abordate concepte de bază ale fotogrammetriei, orientarea imaginilor, vederea stereoscopică, aspecte legislative privind utilizarea dronelor, criterii de alegere a echipamentelor, setări ale camerei, planificarea misiunilor de zbor, rolul GSD ului, utilizarea GCP urilor, analiza setului de imagini, procesarea datelor, generarea norului de puncte, a modelelor DSM și DTM, realizarea ortofotoplanurilor și determinarea suprafețelor și volumelor.
