Eficiența fotogrammetriei în lucrările topo-geodezice moderne
Fotogrammetria este o tehnică din domeniul topo-geodezic prin care sunt generate informații tridimensionale pe baza informațiilor bidimensionale captate în fotografii.
În funcție de modul de achiziție a imaginilor, fotogrammetria se împarte în două categorii principale. Fotogrammetria terestră presupune preluarea fotografiilor de la nivelul solului. Fotogrammetria aeriană utilizează camere montate pe o platforma care zboara, precum avionul, elicopterul sau drona.
La baza obținerii informațiilor tridimensionale stă principiul stereoscopic, cunoscut și ca principiul paralaxei. Creierul uman percepe adâncimea deoarece fiecare ochi vede aceeași scenă dintr-un unghi ușor diferit. Dacă privim un obiect cu un singur ochi, senzația de profunzime dispare. Fotogrammetria funcționează pe același mecanism. Suprapunerea controlată a imaginilor permite reconstrucția volumului și a formei obiectelor fotografiate.
Produsul primar al fotogrammetriei digitale este norul de puncte. Acesta descrie geometric obiectele, terenul, fenomenele studiate sau mediul fotografiat, norul de puncte fiind eșantionat prin culorile reale RGB.

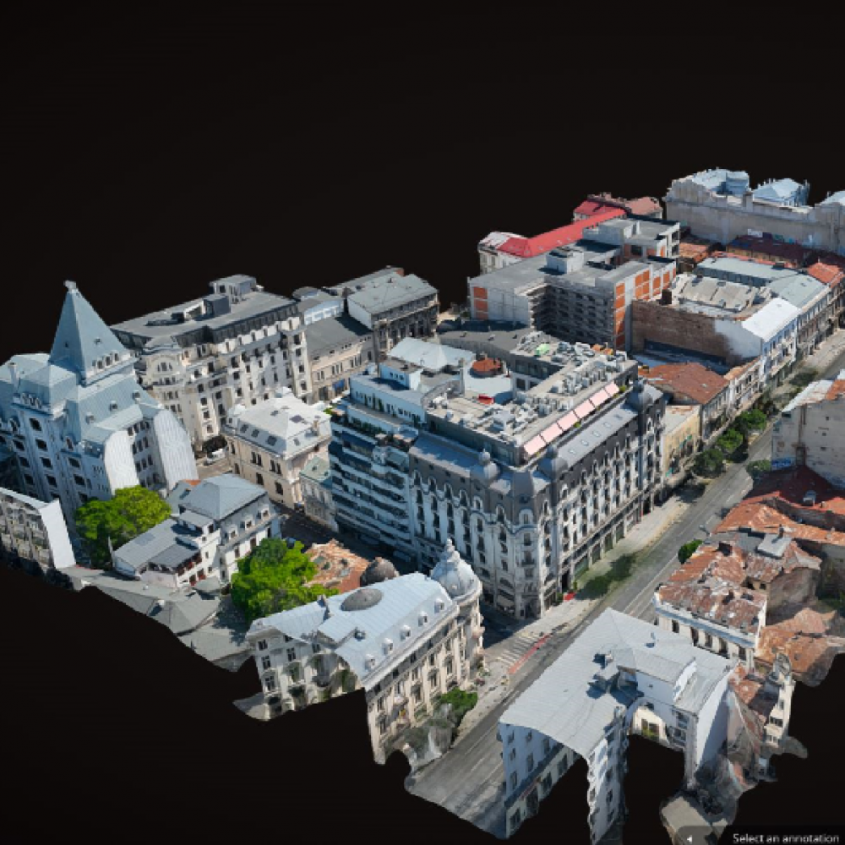

Pe baza norului de puncte sunt generate livrabile precum ortofotoplanuri, modele tridimensionale ale terenului, modele ale suprafețelor sau alte produse conexe necesare în proiecte tehnice complexe. Prin tehnici fotogrammetrice, informațiile 2D din fotografii sunt transformate în informații 3D.
Fotogrammetria este utilizată cu mare succes pentru generarea ortofotoplanurilor, a modelelor 3D ale suprafețelor analizate, a modelelor tridimensionale ale terenului, precum și a altor livrabile conexe.
Această tehnică este aplicată în domeniul inventarierii proprietăților, planificării teritoriale, urbanismului, gestionării dezastrelor naturale și în domeniul arhitectural.
Pentru achiziția aeriană utilizăm o dronă quadcopter cartografică DJI Mavic 3E RTK. Aceasta poate zbura până la 45 de minute într-o singură misiune și este echipată cu cameră cu senzor 4/3” CMOS cu global shutter format wide și senzor 1/2” CMOS pentru zoom optic 7X. Camera permite înregistrări video 4K și fotografii de 20 megapixeli, cu rezoluție de 5280 x 3956 pixeli.
Drona este capabilă să execute misiuni complet automatizate, asigurând preluarea fotografiilor aeriene la înălțimi prestabilite și cu acoperire longitudinală și transversală conform misiunii planificate. Se pot obține fotografii cu dimensiunea pixelului la sol de ordin centimetric sau chiar milimetric. Datorită receptorului GNSS RTK încorporat, necesitatea marcării punctelor de control la nivelul solului este parțial redusă, iar în anumite situații poate fi eliminată.
Precizia măsurătorilor depinde de camera fotogrammetrică utilizată, înălțimea de zbor, gradul de acoperire longitudinală și transversală al zborului proiectat și de softul de prelucrare. În urma unei reconstrucții fotogrammetrice corecte se obțin, în general, precizii de ordinul 1–3 * GSD, unde GSD reprezintă dimensiunea medie a pixelului la nivelul solului.
De exemplu, pentru un zbor proiectat cu un GSD de 5 mm, precizia planimetrică se situează între 5 și 10 mm, iar precizia altimetrică între 5 și 15 mm.
Modelul digital al suprafeței sau al terenului este utilizat pentru calculul volumelor de umplutură și săpătură.
Durata și costul serviciilor depind de volumul de date, numărul de fotografii și rezoluția acestora. Evaluarea se face punctual, în funcție de specificul fiecărui proiect. Pentru o oferta de pret nu ezitati sa ne contactati.
Prin componenta sa educațională, Academia de Topografie (powered by Xplorate Group) oferă cursuri dedicate fotogrammetriei și procesării datelor cu softul Pix4D Mapper.
Cursul de perfecționare se adresează atât inginerilor geodezi care utilizează deja această tehnologie, cât și celor care doresc să își extindă portofoliul de servicii.
Programul include noțiuni teoretice și aplicații practice. Sunt abordate concepte de bază ale fotogrammetriei, orientarea imaginilor, vederea stereoscopică, aspecte legislative privind utilizarea dronelor, criterii de alegere a echipamentelor, setări ale camerei, planificarea misiunilor de zbor, rolul GSD ului, utilizarea GCP urilor, analiza setului de imagini, procesarea datelor, generarea norului de puncte, a modelelor DSM și DTM, realizarea ortofotoplanurilor și determinarea precisă a suprafețelor și volumelor.
Cursul include o sesiune aplicată, în care este planificată și executată o misiune de zbor, urmată de procesarea completă a datelor în Pix4D Mapper.
Într-un context în care deciziile se iau tot mai mult pe baza datelor, fotogrammetria rămâne un instrument care aduce claritate tehnică acolo unde terenul, volumul și geometria trebuie înțelese corect, înainte ca proiectele să avanseze.
