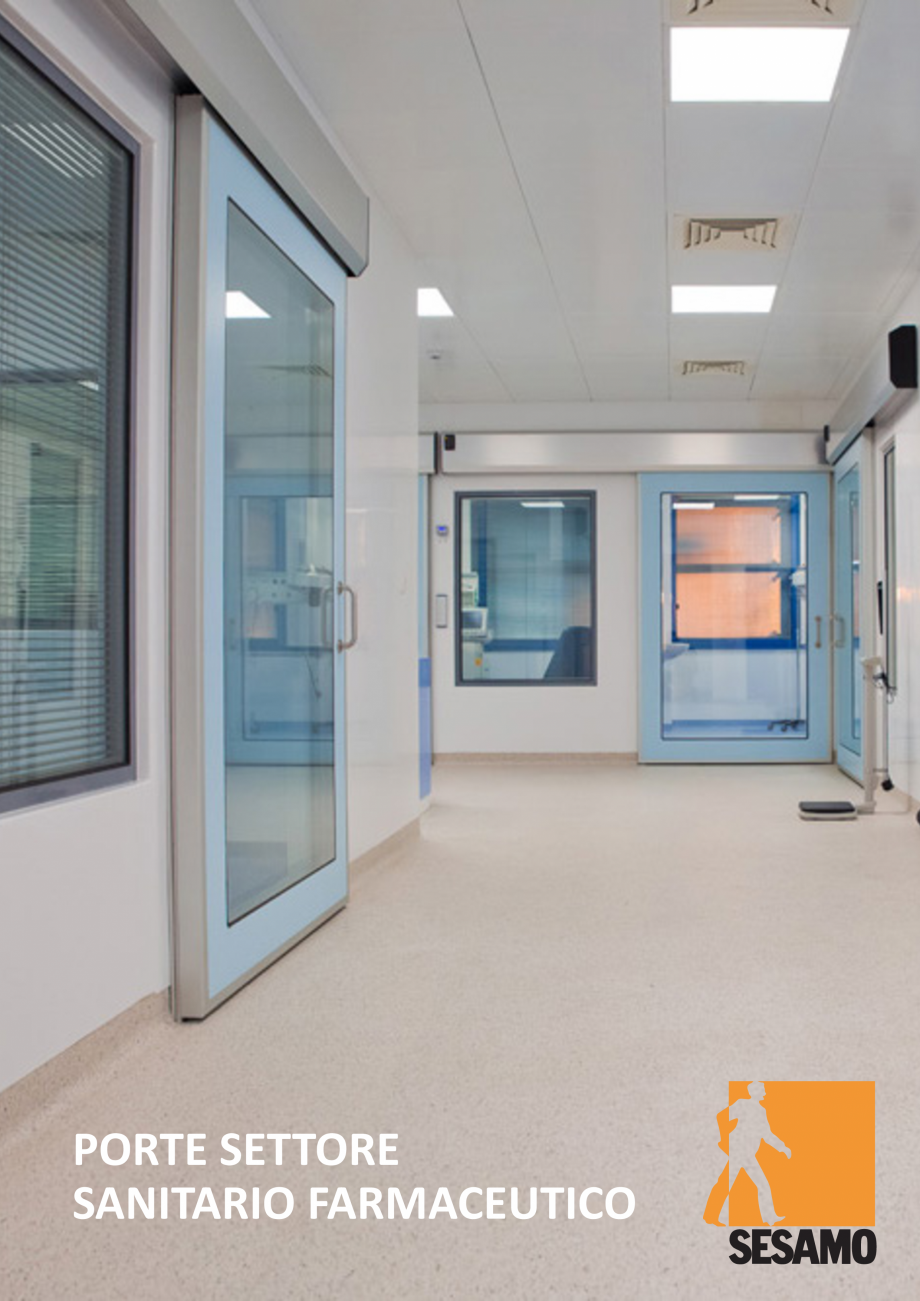

PORTE SETTORE
SANITARIO FARMACEUTICO
SESAMO nasce nel 1965 a Casale
Monferrato (AL) con l’intento di produrre
automatismi per serramenti. Fin dagli
anni settanta scopre la sua vocazione per
gli automatismi per porte scorrevoli: una
connotazione che le attribuirà una precisa
realtà aziendale, tecnologica e di prodotto
nell’arco dei successivi trent’anni. Slancio
innovativo e creatività la proiettano
rapidamente oltre i propri confini naturali
di Piemonte e Lombardia conferendole la
cittadinanza internazionale.
SESAMO
UNA STORIA DI QUALITA'
Nel 1996 SESAMO ottiene la certificazione
del sistema di assicurazione della qualità
aziendale secondo la Normativa ISO 9001
/ UNI EN 29001: non un traguardo ma un
punto di partenza per progetto, produzione
e collaudo dei propri prodotti. Nel 2002
SESAMO ottiene, tra le prime aziende in
Italia, la conformità alle nuove norme di
qualità UNI EN ISO 9001:2000 a conferma
della profonda passione dell’azienda
a fornire
prodotti e servizi di elevato livello qualitativo.
Sesamo produce, installa ed esegue
la realizzazione di porte per il settore
sanitario e farmaceutico dove l’isolamento
acustico, termico ed igienico sono requisiti
fondamentali.
Una porta ermetica o a tenuta serve per
isolare i diversi ambienti, siano essi blocchi
operatori, sale di degenza o rianimazione,
sale per i raggi-x o sale di preparazione.
Anche in ambiente farmaceutico, grazie alle
caratteristiche di tenuta, le porte ermetiche
garantiscono il mantenimento di diverse
pressioni, temperature e umidità.
Le porte Sesamo garantiscono a pazienti
e personale ospedaliero un accesso in
tutta sicurezza, comfort ed igiene.
Sicurezza: le nostre porte hanno la
possibilità di essere integrate con
dispositivi di controllo accessi; tutti
gli accessori soddisfano i più severi
standard qualitativi e sono conformi alle
normative internazionali.
Comfort: le nostre porte possono
essere personalizzate in modo da
soddisfare qualunqu
e tipo di necessità
di configurazione,
grazie all'ampia
gamma di materiali per la finitura e alle
diverse opzioni per l'apertura, siano esse
manuali o automatiche.
Igiene:
aspetto
fondamentale
e
prioritario. Le superfici, siano esse in
laminato plastico o acciaio inox, così
come i profili perimetrali, sono stati
attentamente studiati per impedire che
impurità si possano insinuare in angoli e
giunti.
ESPERIENZA
Da oltre 50 anni Sesamo progetta e realizza ingressi
automatici offrendo prodotti tecnologici ed innovativi
QUALITÀ
Utilizziamo materiali e processi produttivi che
garantiscono un prodotto affidabile nel tempo
FUNZIONALITÀ
Le nostre porte offrono prestazioni con bassi consumi
energetici, movimenti silenziosi e fluidi
Porte manuali ed automatiche sia battenti che
scorrevoli, a chiusura ermetica o a tenuta semplice
conformi alle normative internazionali vigenti
pag.
6
ERMETIKA
Porte scorrevoli
ermetiche
pag.
20
pag.
10
pag.
14
STS 40
STB
Porte scorrevoli
a ten
uta
Porte ospedaliere a
battente
pag.
22
pag.
23
FINITURE
IMBOTTI
ACCESSORI
- PANNELLO
- laminato plastico
- antibatterico
- acciaio inox
- vetro
-s ingolo
- doppio
- abbracciante
- con piombo
- acciaio inox
- maniglie
- fasce
- serrature
- visive
- PROFILI
- anodizzati
- verniciati
5
Porte scorrevoli ermetiche
DESCRIZIONE
La porta scorrevole Ermetika è disponibile sia in versione manuale che automatica.
L’anta ha un telaio perimetrale con profili in alluminio anodizzato colore argento,
pannello complanare da 60 mm, finitura esterna in materiale plastico (HPL) o in acciaio
inox. Le guarnizioni di tenuta in silicone sono montate su tutti e 4 i lati dell’anta.
L’innovativa guida dell’automatismo consente di gestire i piani di discesa/traslazione
dei carrelli di 12 mm e ottenere così livelli di permeabilità all’aria secondo la norma UNI
EN 1026:2016 in depressione fino alla classe 4 secondo la norma UNI EN 12207:2017
CERTIFICAZIONI
La porta scorrevole Ermetik
a è stata testata presso il
laboratorio dell’Istituto Giordano secondo la norma europea
UNI EN 1026:2016 e secondo la norma americana UL
1784:2015, ottenendo risultati superiori ai valori di mercato
per questi prodotti. Tali norme definiscono il metodo di
prova per determinare la permeabilità all’aria di porte e
finestre.
Istituto Giordano S.p.A.
Via Rossini, 2 - 47814 Bellaria-Igea Marina (RN) - Italia
Istituto Giordan
Tel. +39 0541 343030 - Fax +39 Via
0541
345540
Rossini,
o S.p.A.
2 - 47814 Bellaria-Ig
istitutogiordano@giordano.it - www.giordano.it
Tel. +39 0541 343030 ea Marina (RN) - Italia
- Fax +39 0541
PEC: ist-giordano@legalmail.it
345540
istitutogiordano@g
iordano.it - www.gio
Cod. Fisc./Part. IVA: 00 549 540 409 - Cap. Soc. € 1.500.000 i.v.
rdano.it
PEC: ist-giordano@legal
R.E.A. c/oCod.
C.C.I.A.A.
(RN)IVA:
156766
Fisc./Part.
mail.it
00 549
Registro Imprese di Rimini n. 00 549 540 409 540 409 - Cap. Soc. € 1.500.000
i.v.
R.E.A. c/o C.C.I.A.A
. (RN) 156766
Registro
Imprese
di Rimini n. 00 549
540 409
TEST
REPORT No. 3412
TEST REPORT No.
341289
89
Place and date
of issue: Bellar
ia-Igea Marina
- Italy, 12/04/2017
Place and date of issue:
Bellaria-Igea Marina - Italy, 12/04/2017
Custo
mer: SESAMO
S.r.l. - Strad Gaban
none, 8/10 (AL)
S.r.l. - Strada Gabannone, 8/10 - a15030
TERRUGGIA
- Italy
Customer: SESAMODate
- 15030
TERRUGGIA (AL)
test requested:
- Italy
21/03/2017
21/03/2017
Date test requested:Order
number and date:
72654, 22/03/2017
Order number and Date
date: 72654, 22/03/2017
sample received:
30/03/2017
Date sample received:
30/03/2017
Test date:
31/03/2017
Test date: 31/03/2017
Purpose of test:
air permeability
a sliding door
Purpose of test: air permeability ofand
a sliding door inofaccordance
withinstandard
UNI EN 1026:2016
accordance
classification
with standard
accordance
UNI EN 1026:2016
and
accordance withinstandard
UNIwith
EN 12207:2017
standard UNI EN
Testclassification
site: IstitutoinGiord
12207:2017
ano S.p.A. - Via
Erbos
a,
72
Test site: IstitutoSamp
Giordano S.p.A. - Via Erbosa, 72 - 47043
Gatteo
(FC)
- ItalyGatte
- 47043
le origin: samp
o (FC) - Italy
led and supplied
by the Customer
Sample origin: sampled
and
supplied
by
the
Customer
Identification
of sample receiv
ed:
Identification of sample received: No. 2017/0716 No. 2017/0716
Sample name*
Sample name*
The test sampl
e is called “ERME
TIKA”.
The test sample is called “ERMETIKA”.
(*) according to
that stated by
the Customer.
(*) according to that stated by the Customer.
Comp. AV
Revis. PB
6
Comp. AV
Revis. PB
This test
This document
consists of 17
is the English
This test
report consists of 17report
sheets.
translation
sheets.
of the test report
No. 341289 issued
This document is the English translation of the
report
341289 dated 12/04/2017
in Italian; in case of dispute
thetest
dated 12/04/201
only
valid No.
version
Sheet
7 issued in Italian;
CLAUSES: This
is the
document
one. Date
in case of dispute1 of 17
the only
validonly
versi
on is the Italian one. Date ofItalian
translation:
27/04/2017.
relates
of translation:
to the sample
27/04/2017.
or material tested
and shallexcept
not be in
CLAUSES: This document relates only to the sample or material tested and shall not be reproduced
full without Istituto Giordano’s written approval.
reproduced
except in full without
Istituto Giordano’s
written approval.
Sheet
1 of 17
ERMETIKA
VERSIONE
Automatica con kit Ermetika
Apertura parziale
Apertura totale
Manuale
Apertura parziale
Apertura totale
PANNELLO
COPERCHIO
Spessore 60 mm
Coperchio in alluminio anodizzato pressopiegato
Supporto in MDF Ignifugo sp. 4 mm
privo di spigoli vivi o in acciaio inox Scotch Brite
Listello perimetrale in MDF ignifugo a sezione
AISI 304 10/10
elevata per garantire un adeguato sostegno anche
nel caso di ante con schermatura al piombo
GUIDE A PAVIMENTO
Anima
interna
in
polistirene
espanso
Doppio pattino guida a pavimento in acciaio con
autoestinguente classe "E"
inserto in materiale a
basso coefficiente d’attrito
Finitura esterna in laminato plastico (HPL) Sp. 0,9
mm ignifugo anche con possibilità di trattamento TELAIO
antibatterico o in acciaio inox Scotch-Brite AISI
Telaio perimetrale del vano muro in alluminio
304 10/10
anodizzato o verniciato, disponibile nelle versioni
Disponibile nella versione con lamina al piombo
a cornice semplice a ”L”, abbracciante a doppia
spessore 1-2-3 mm
“L” per spessore muro 100 mm, abbracciante a
doppia “L” e inserto in laminato plastico o acciaio
PROFILI
inox
Profili in alluminio con anodizzazione chimica
sabbiata per rendere perfettamente omogenea ACCESSORI
la colorazione e spessore di 2 mm per garantire
▪ maniglie
rigidità e tenuta ermetica, anche in presenza di
▪ fasce battibarella
ante pesanti e pressioni elevate. Disponibilein
▪ visive
finitura RAL.
REQUISITI DI INSTALLAZIONE
GUARNIZIONI
I lati verticali e quello orizzontale superiore devono
Guarnizioni estruse in silicone 60sh/a sui 4 lati.
essere a live
llo e a piombo con un errore massimo
Il silicone garantisce un’elevata durata e stabilità di +/-5 mm. La superficie di applicazione della porta,
dimensionale nel tempo. L’assenza di rilascio di sia la trave che il telaio dovranno essere planari e a
particelle di materiale nell’ambiente lo rende il piombo.
materiale più idoneo per gli ambienti sanitari, La zona di applicazione della trave dovrà essere rigida
farmaceutici ed alimentari
e robusta, dovrà consentire il fissaggio, mediante
tasselli, lungo la dimensione dell’intera trave stessa.
CASSA
Si dovrà considerare un carico applicato che in
Estruso in alluminio a sezione maggiorata, via di funzione della tipologia di porta può arrivare a
corsa sostituibile
220Kg.
7
Porte scorrevoli ermetiche
143
SEZ. VERTICALE
INTERNO
INTERNO
LARGHEZZA ANTA
LUP+100
ALTEZZA ANTA
HUP+40
LI
LARGHEZZA IMBOTTE
LUP+120
HI
ALTEZZA IMBOTTE
HUP+60
HC
ALTEZZA SOTTO CASSA
HUP+92
HSC
ALTEZZA SOPRA CASSA
HC+265
T
ANTA CHIUSA
H
I=HUP+60
LA
HA
SP=60
ANTA APERTA
1000
H-12
HC=HUP+92
ALTEZZA UTILE PASSAGGIO
SH=50
HUP
NOTE
HA=HUP+40
L-24
HUP=H-12
FORMULE
LARGHEZZA UTILE PASSAGGIO
HSC=HC+265
DESCRIZIONE
LUP
H
CONFIGURATORE INGRESSO
CODICE
92
12
81
345
330
265
SEZ. VERTICALE
(QMC+QMT+(Ax2))-50
TRAVERSO AUTOMAZIONE
L
12
+12
SEZ. ORIZZONTALE
10
12
+12
22
LUP=L-24
12
QMT=53 (std)
PIOMBATURA NODO VERTICALE
PIOMBATURA NODO ORIZZONTALE
ANTA CHIUSA
INTERNO
ST=50
SC=50
LA=LUP+100
LASTRA IN PIOMBO
LI=LUP+120
59
24
SEZ. ORIZZONTALE
LASTRA IN PIOMBO
60
ANTA APERTA
INTERNO
130
QMC=53 (std)
T = (QMC+QMT+(Ax2))-50
SCHEMA DI PIOMBATURA IN CASO DI ANTA PIOMBATA SCALA 2:1
143
SEZ. VERTICALE
INTERNO
INTERNO
LARGHEZZA ANTA
LUP+100
ALTEZZA ANTA
HUP+40
LI
LARGHEZZA IMBOTTE
LUP+120
HI
ALTEZZA IMBOTTE
HUP+60
HC
ALTEZZA SOTTO CASSA
HUP+92
HSC
T
ALTEZZA SOPRA CASSA
HC+265
TRAVERSO AUTOMAZIONE
(QMC+QMT+(Ax2))-200
L
LII=L-24
ANTA APERTA
12
+12
+12
SEZ. ORIZZON
TALE
10
12
HI=HUP+60
LA
HA
SP=60
1000
H-12
22
LII-150
HC=HUP+92
LARGHEZZA UTILE PASSAGGIO
ALTEZZA UTILE PASSAGGIO
SH=50
LUP
HUP
NOTE
HA=HUP+40
FORMULE
L-24
HUP=H-12
DESCRIZIONE
LARGHEZZA INTERNA IBOTTE
HSC=HC+265
CONFIGURATORE INGRESSO
LII
H
CODICE
92
12
81
345
330
265
SEZ. VERTICALE
1 ANTA APRE A DESTRA
APERTUTA TOTALE
QMT=53 (std)
PIOMBATURA NODO ORIZZONTALE
12
PIOMBATURA NODO VERTICALE
ANTA CHIUSA
ST=50
LUP=LII-150
INTERNO
SC=50
LA=LII+100
LI=LII+120
150
LASTRA IN PIOMBO
SEZ. ORIZZONTALE
59
24
LASTRA IN PIOMBO
60
ANTA APERTA
T = (QMC+QMT+(Ax2))-200
QMC=53 (std)
INTERNO
SCHEMA DI PIOMBATURA IN CASO DI ANTA PIOMBATA
8
1 ANTA APRE A DESTRA
APERTUTA PARZIALE
ERMETIKA
143
SEZ. VERTICALE
INTERNO
INTERNO
LARGHEZZA ANTA
LUP+100
ALTEZZA ANTA
HUP+40
LI
LARGHEZZA IMBOTTE
LUP+120
HI
ALTEZZA IMBOTTE
HUP+60
HC
ALTEZZA SOTTO CASSA
HUP+92
HSC
ALTEZZA SOPRA CASSA
HC+265
TRAVERSO AUTOMAZIONE
(QMC+QMT+(Ax2))-50
T
HI=HUP+60
LA
HA
SP=60
ANTA APERTA
1000
H-12
HC=HUP+92
ALTEZZA UTILE PASSAGGIO
NOTE
HA=HUP+40
HUP
SH=50
L-24
HUP=H-12
FORMULE
LARGHEZZA UTILE PASSAGGIO
HSC=HC+265
DESCRIZIONE
LUP
H
CONFIGURATORE INGRESSO
CODICE
92
12
81
345
330
265
SEZ. VERTICALE
L
LUP=L-24
12
12
+12
22
10
12
+12
QMT=53 (std)
PIOMBATURA NODO VERTICALE
PIOMBATURA NODO ORIZZONTALE
ANTA CHIUSA
SC=50
ST=50
LA=LUP+100
LASTRA IN PIOMBO
LASTRA IN PIOMBO
59
24
LI=LUP+120
60
ANTA APERTA
130
QMC=53 (std)
SCHEMA DI PIOMBATURA IN CASO DI ANTA PIOMBATA
T = (QMC+QMT+(Ax2))-50
143
SEZ. VERTICALE
INTERNO
INTERNO
LARGHEZZA ANTA
LUP+100
ALTEZZA ANTA
HUP+40
LI
LARGHEZZA IMBOTTE
LUP+120
HI
ALTEZZA IMBOTTE
HUP+60
HC
ALTEZZA SOTTO CASSA
HUP+92
HSC
T
ALTEZZA SOPRA CASSA
HC+265
TRAVERSO AUTOMAZIONE
(QMC+QMT+(Ax2))-200
L
LII=L-24
12
ANTA APERTA
+12
12
+12
10
SEZ. ORIZZONTALE
HI=HUP+60
LA
HA
SP=60
1000
H-12
22
LII-150
HC=HUP+92
LARGHEZZA UTILE PASSAGGIO
ALTEZZA UTIL
E PASSAGGIO
HA=HUP+40
LUP
HUP
NOTE
SH=50
FORMULE
L-24
HUP=H-12
DESCRIZIONE
LARGHEZZA INTERNA IBOTTE
HSC=HC+265
CONFIGURATORE INGRESSO
LII
H
CODICE
92
12
81
345
330
265
SEZ. VERTICALE
1 ANTA APRE A SINISTRA
APERTUTA TOTALE
PIOMBATURA NODO VERTICALE
PIOMBATURA NODO ORIZZONTALE
12
QMT=53 (std)
ANTA CHIUSA
INTERNO
SC=50
ST=50
LA=LII+100
LASTRA IN PIOMBO
LI=LII+120
150
SEZ. ORIZZONTALE
LUP=LII-150
59
24
LASTRA IN PIOMBO
60
INTERNO
ANTA APERTA
QMC=53 (std)
SCHEMA DI PIOMBATURA IN CASO DI ANTA PIOMBATA
T = (QMC+QMT+(Ax2))-200
9
1 ANTA APRE A SINISTRA
APERTUTA PARZIALE
Porte scorrevoli a tenuta
DESCRIZIONE
La porta scorrevole a tenuta semplice STS 40 è disponibile sia in versione manuale che
automatica, nella configurazione ad una o due ante. L’ anta ha un telaio perimetrale con
profili in alluminio anodizzato colore argento, pannello finito da 40 mm, con possibilità
di finitura esterna in materiale plastico (HPL) o in acciaio inox. La tenuta semp
lice viene
garantita tramite l’utilizzo di profili labirinto in alluminio o guarnizioni.
VERSIONE
Automatica con kit automatismo Dualcore
Apertura parziale
Apertura totale
Manuale
Apertura parziale
Apertura totale
LUP
1 anta scorrevole
A
LUP
2 ante scorrevoli
A
A
LUP
2 ante telescopiche
A
A
X
LUP
10
A
STS 40
PANNELLO
Spessore 40 mm
Supporto in MDF ignifugo sp. 4 mm
Listello perimetrale in MDF ignifugo a sezione elevata per garantire un adeguato sostegno anche nel
caso di ante con schermatura al piombo
Anima interna in polistirene espanso autoestinguente
Finitura esterna in laminato plastico (HPL) Sp. 0,9 mm ignifugo anche con possibilità di trattamento
antibatterico o in acciaio inox Scotch-Brite AISI 304 10/10
Disponibile nella versione con lamina al piombo spessore 1-2 mm.
PROFILI
Profili in alluminio a sezione maggiorata con trattamento di anodizzazione o verniciatura
CASSA
Estruso in alluminio, via di corsa sostituibile
COPERCHIO
Coperchio in alluminio anodizzato e
struso privo di spigoli vivi
GUIDE A PAVIMENTO
Pattino guida in coda con inserto in materiale a basso coefficiente d’attrito
TELAIO
Telaio perimetrale del vano muro in alluminio anodizzato o verniciato, disponibile nelle versioni a
cornice semplice a”L”, abbracciante a doppia “L” per spessore muro 100 mm, abbracciante a doppia
“L” e inserto in laminato plastico o acciaio inox
ACCESSORI
▪ maniglie
▪ fasce battibarella
▪ visive
REQUISITI DI INSTALLAZIONE
I lati verticali e quello orizzontale superiore dovranno essere a livello e a piombo con un errore massimo
di +/-5mm. La superficie di applicazione della porta, sia la trave che il telaio, dovranno essere planari e
a piombo.
La zona di applicazione della trave dovrà essere rigida e robusta. Dovrà consentire il fissaggio mediante
tasselli, lungo la dimensione dell’intera trave stessa. Si deve considerare un carico applicato che in
funzione della tipologia di porta può arrivare a 300Kg.
11
Porte scorrevoli a ten
uta
DESCRIZIONE
LARGHEZZA UTILE PASSAGGIO
L-24
HUP
ALTEZZA UTILE PASSAGGIO
H-12
LA
LARGHEZZA ANTA
LUP+58
HA
ALTEZZA ANTA
HUP+65
LI
LARGHEZZA IMBOTTE
LUP+120
HI
ALTEZZA IMBOTTE
HUP+60
HC
ALTEZZA SOTTO CASSA
HUP+102
ALTEZZA SOPRA CASSA
HUP+177
HSC
T
INTERNO
SEZ. VERTICALE
FORMULE
LUP
165
12
136
90
CONFIGURATORE INGRESSO
CODICE
Dualco re L H100 -14 0
TRAVERSO AUTOMAZIONE
40
HA
1000
SEZ. ORIZZONTALE
HUP=H-12
12
H
L
LUP=L-24
12
ANTA CHIUSA
INTERNO
SC=50
12
LI=LUP+120
LUP=L-24
SEZ. ORIZZONTALE
19
296,48
1 ANTA SCORREVOLE
CON CORNICE SEMPLICE
DESCRIZIONE
LARGHEZZA UTILE PASSAGGIO L-100
HUP
ALTEZZA UTILE PASSAGGIO
HA
ALTEZZA ANTA
LI
LARGHEZZA IMBOTTE
HI
Dualco re L H100 -14 0
ALTEZZA IMBOTTE
HC
ALTEZZA SOTTO CASSA
HSC
ALTEZZA SOPRA CASSA
T
H-50
LARGHEZZA ANTA
117
70
LA
INTERNO
SEZ. VERTICALE
FORMULE
LUP
196
CONFIGURATORE INGRESSO
CODICE
INTERNO
T
TRAVERSO AUTOMAZIONE
SEZ. ORIZZONTALE
1000
HUP=H-50
L
LUP=L-100
H
8
7
HA
40
ANTA CHIUSA
SC=80
INTERNO
12
LI=LUP+174
LUP=L-100
SEZ. ORIZZONTALE
ANTA CHIUSA
1 ANTA SCORREVOLE
CON IMBOTTE ABBRACCIANTE
INTERNO
T
12
STS 40
DESCRIZIONE
LARGHEZZA UTILE PASSAGGIO
L-24
HUP
ALTEZZA UTILE PASSAGGIO
H-12
LA
LARGHEZZA ANTA
LUP+58
HA
ALTEZZA ANTA
HUP+65
LI
LARGHEZZA IMBOTTE
LUP+120
HI
ALTEZZA IMBOTTE
HUP+60
HC
ALTEZZA SOTTO CASSA
HUP+102
ALTEZZA SOPRA CASSA
HUP+177
HSC
T
SEZ. VERTICALE
FORMULE
LUP
165
12
136
90
CONFIGURATORE INGRESSO
CODICE
INTERNO
Dualco re L H100 -14 0
TRAVERSO AUTOMAZIONE
40
HA
1000
SEZ. ORIZZONTALE
HUP=H-12
12
H
L
12
LI=LUP+120
SC=50
LUP=L-24
INTERNO
12
SEZ. ORIZZONTALE
LA
LA
INTERNO
T
2 ANTE SCORREVOLI
CON CORNICE SEMPLICE
DESCRIZIONE
LUP
LARGHEZZA UTILE PASSAGGIO
HUP
ALTEZZA UTILE PASSAGGIO
LARGHEZZA ANTA
HA
ALTEZZA ANTA
LI
LARGHEZZA IMBOTTE
ALTEZZA IMBOTTE
HC
ALTEZZA SOTTO CASSA
HSC
ALTEZZA SOPRA CASSA
TRAVERSO AUTOMAZIONE
H=HUP
T
L
LA
LA
29
LUP
T
2 ANTE TELESC
OPICHE
13
HA
HI
224
186
LA
FORMULE
61
CONFIGURATORE INGRESSO
CODICE
Porte ospedaliere a battente
Porte tecniche interne manuali ed automatiche, ad una o due ante, idonee per tutti gli
ambiti ospedalieri e quali ricoveri, ambulatori, uffici.
FLAT
DESCRIZIONE
Porta in alluminio con battente finito
disponibile in versione sia automatica
che manuale, pannello complanare da
40 mm, finitura esterna in materiale
plastico HPL colore da campionario
ABET.
Telaio, cassa e imbotte stondati, di
tipo telescopico, adatti per pareti
in cartongesso ed in muratura, di
spessore variabile, realizzati in profilati
di alluminio in finitura anodizzato
argento o verniciati RAL.
VERSIONE
Automatica con kit
Proswing o SmartPRO
Manuale
con o senza chiudiporta meccanico
1 anta
2 ante
1 anta
2 ante
14
STB
PANNELLO
Battente finito spessore 40 mm costituita da telaio perimetrale in abete, rivestimento in laminato/
alluminio, doppio supporto in MDF e anima in polistirene espanso classe “E”,
bordatura in laminato
stesso colore del pannello. Personalizzazione opzionale del bordo con aggiunta profilo a “T” o con
profili a “C” anodizzato argento, o con profili in alluminio di 7,5mm, non complanare con il pannello
Finitura esterna in laminato plastico Sp. 0,9 mm ignifugo o acciaio inox 10/10 finitura Scotch-Brite
Colori pannello versione laminato colore da campionario Abet
Colori telaio: ox argento e RAL 9010 (a richiesta sono disponibili altri colori RAL e altre finiture anodizzate
da preventivare)
GUARNIZIONI
Doppia guarnizione neoprenica perimetrale di battuta, paraspiffero lato inferiore del pannello con
meccanismo a singola regolazione (discesa) caratterizzato dal movimento controllato del profilo mobile
con guarnizione; discesa immediata dal lato cerniere della porta e conseguente discesa graduale per
tutta la lunghezza, per un adeguamento al pavimento.
ACCESSORI STANDARD
n° 3 cerniere in alluminio argento con boccola in nylon antifrizione, serratura con scrocc
o, cilindro con
n° 2 chiavi, catenaccio nelle porte a due ante, maniglia di tipo antinfortunistico in alluminio ox argento.
TELAIO
Profili in alluminio anodizzato stondato su imbotte telescopica, (a richiesta sono disponibili altri colori
mazzetta RAL e altre finiture anodizzate da preventivare)
OPZIONI
▪ maniglie antiappiglio, in alluminio o acciaio inox
▪ fasce battibarella
▪ visive
▪ versione con lamina al piombo 1‐ 2 ‐ 3 mm per ambienti radiologici
15
Porte ospedaliere a battente
ALU
DESCRIZIONE
Porta in alluminio con battente ad infilare
disponibile in versione sia automatica
che manuale, pannello complanare da
40 mm, finitura esterna in materiale
plastico HPL colore da campionario ABET.
Telaio, cassa e imbotte stondati di
tipo telescopico, adatti per pareti in
cartongesso ed in muratura, di spessore
variabile, realizzati in profilati di
alluminio in finitura anodizzati argento o
verniciati RAL
VERSIONE
Automatica con kit
Proswing o SmartPRO
Manuale
con o senza
chiudiporta meccanico
1 anta
2 ante
1 anta
2 ante
16
STB
PANNELLO
Anta costituita da telaio perimetrale in alluminio sezione 50/66, con zoccolo inferiore H 100 mm. Pannello
di tamponamento ad infilare spessore 40 mm composto da: rivestimento in laminato/ alluminio, doppio
supporto in mdf e anima in polistirene espanso classe “E”
Finitura esterna in laminato plastico Sp. 0,9 mm ignifugo o acciaio inox 10/10 finitura Scotch Brite
Colori pannello versione laminato colore da campionario Abet
Colori pannello versione alluminio supportato: RAL 9010, silver, RAL 1013, RAL 6005, RAL 7016,
Versione con profili riduttore per vetro stratificato di sicurezza con finitura trasparente o opaco
Colori telaio: ox argento e RAL 9010 (a richiesta sono disponibili altri colori RAL e altre finiture anodizzate
da preventivare)
GUARNIZIONI
Doppia guarnizione neoprenica perimetrale di battuta, paraspiffero lato inferiore del pannello con
meccanismo a singola regolazione (discesa) caratterizzato dal
movimento controllato del profilo mobile
con guarnizione, discesa immediata dal lato cerniere della porta e conseguente discesa graduale per
tutta la lunghezza, per un adeguamento al pavimento.
ACCESSORI STANDARD
n° 3 cerniere in alluminio argento con boccola in nylon antifrizione, serratura con scrocco, cilindro con
n° 2 chiavi, catenaccio nelle porte a due ante, maniglia di tipo antinfortunistico in alluminio ox argento
TELAIO
Profili in alluminio anodizzato stondato su imbotte telescopica, (a richiesta sono disponibili altri colori
mazzetta RAL e altre finiture anodizzate da preventivare)
OPZIONI
▪ maniglie antiappiglio, in alluminio o acciaio inox
▪ fasce battibarella
▪ visive
17
Porte ospedaliere a battente
FLAT 42 DB
DESCRIZIONE
Porta in alluminio con battente finito disponibile in versione sia automatica che manuale,
Porta con ABBATTIMENTO ACUSTICO CERTIFICATO a 42 dB realizzata con telaio in acciaio
zincato, verniciato RAL standard o acciaio inox spessore 15/10 mm
di tipo non telescopico.
Adatta per pareti in cartongesso ed in muratura di qualsiasi spessore
VERSIONE
Automatica con kit
Proswing o SmartPRO
Manuale
con o senza chiudiporta meccanico
1 anta
2 ante
1 anta
2 ante
CERTIFICAZIONI
Rapporto di prova per la tenuta acustica N° 264323 rilasciato da Istituto Giordano S.p.A)
18
STB
PANNELLO
Battente finito di sp. 58 mm composto da telaio perimetrale in materiale ligneo, con doppia battuta su tre
lati dell’anta, rivestimento esterno in laminato plastico e anima realizzata con materiali fonoassorbenti
Bordo realizzato con profilo in acciaio zincato verniciato o acciaio inox.
Realizzato con materiali ignifughi (laminato e MDF 4 mm ignifugo)
Colori pannello: colorazioni Abet/Polyrey disponibili nel formato porta
Colori telaio: verniciatura RAL
GUARNIZIONI
Doppia guarnizione neoprenica perimetrale di battuta, paraspiffero lato inferiore del pannello con
meccanismo con una doppia regolazione (discesa e inclinazione) caratterizzato dal mov
di tipo non telescopico.
Adatta per pareti in cartongesso ed in muratura di qualsiasi spessore
VERSIONE
Automatica con kit
Proswing o SmartPRO
Manuale
con o senza chiudiporta meccanico
1 anta
2 ante
1 anta
2 ante
CERTIFICAZIONI
Rapporto di prova per la tenuta acustica N° 264323 rilasciato da Istituto Giordano S.p.A)
18
STB
PANNELLO
Battente finito di sp. 58 mm composto da telaio perimetrale in materiale ligneo, con doppia battuta su tre
lati dell’anta, rivestimento esterno in laminato plastico e anima realizzata con materiali fonoassorbenti
Bordo realizzato con profilo in acciaio zincato verniciato o acciaio inox.
Realizzato con materiali ignifughi (laminato e MDF 4 mm ignifugo)
Colori pannello: colorazioni Abet/Polyrey disponibili nel formato porta
Colori telaio: verniciatura RAL
GUARNIZIONI
Doppia guarnizione neoprenica perimetrale di battuta, paraspiffero lato inferiore del pannello con
meccanismo con una doppia regolazione (discesa e inclinazione) caratterizzato dal mov
... ascunde
