Unitate de ventilatie ATREA DUPLEX FLEXI

Limba: Romana

64 afisari

Tip documentatie: Catalog, brosura

Pagina 1 - Unitate de ventilatie ATREA DUPLEX FLEXI Catalog, brosura Romana RO

LINIA COMERCIALA SI ...

RO LINIA COMERCIALA SI REZIDENTIALA DUPLEX FLEXI Lider în ventilaţie şi recuperare de căldură ISTORICUL ATREA GAMA DE PRODUSE ATREA ATREA a fost înfiinţată ca o societate privată, în 1990, în Republica Cehă. La scurt timp, a început să se concentreze pe producţia de unităţi de ventilaţie cu recuperarea căldurii reziduale. Fondatorul societăţii a obţinut mai multe certificate de paternitate, brevete şi construcţii industriale în acest domeniu. Produsele de calitate superioară ATREA au început să-şi facă simţită prezenţa şi pe pieţele pretenţioase din Europa de Vest. Proximitatea economică şi geografică a determinat compania ATREA să se axeze în principal pe piaţa germană unde şi-a stabilit şi sediul ca urmare a parteneriatului fructuos cu şi a produselor de calitate superioară livrate în Olanda, Elveţia, Marea Britanie, Italia, Slovenia şi alte ţări. Ventilatoare universale cu recuperare de căldură Sisteme rezidenţiale de ve

Pagina 2 - Unitate de ventilatie ATREA DUPLEX FLEXI Catalog, brosura Romana ntilaţie şi...

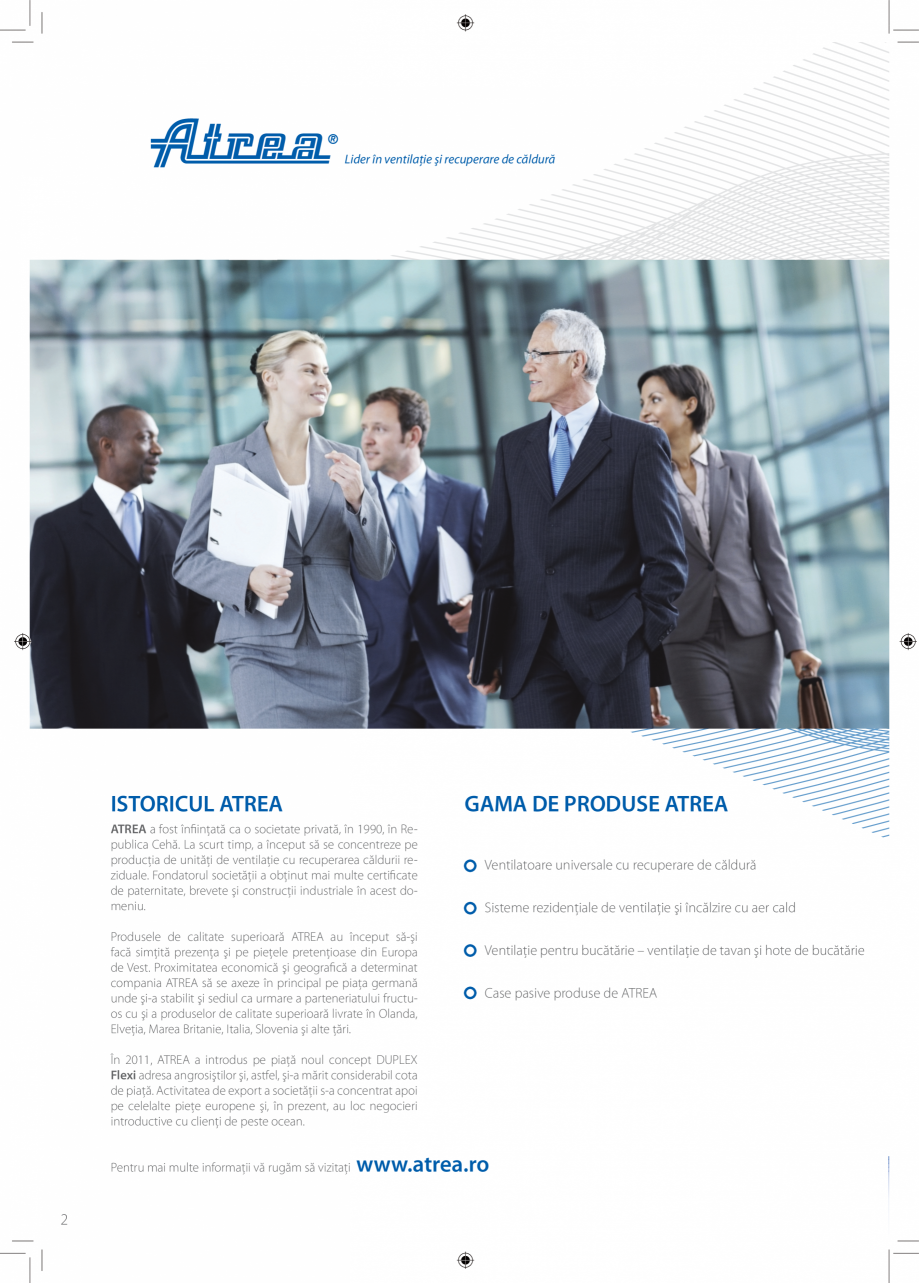

ntilaţie şi încălzire cu aer cald Ventilaţie pentru bucătărie – ventilaţie de tavan şi hote de bucătărie Case pasive produse de ATREA În 2011, ATREA a introdus pe piaţă noul concept DUPLEX Flexi adresa angrosiştilor şi, astfel, şi-a mărit considerabil cota de piaţă. Activitatea de export a societăţii s-a concentrat apoi pe celelalte pieţe europene şi, în prezent, au loc negocieri introductive cu clienţi de peste ocean. Pentru mai multe informaţii vă rugăm să vizitaţi 2 www.atrea.ro BUSINESS Flexi POLITICA DE CONŢINUT A VÂNZĂTORULUI POLITICA DE CONŢINUT A MANAGERULUI Construcţie intuitiva pentru instalaţie Livrare direct pentru montaj Variabil şi uşor de adaptat la faţa locului Disponibil imediat clienţilor Variabilitatea racordului cu mufă Avantaj competitiv ulterior Poziţionare variabilă Optimizarea costurilor de transport Compactitate extraordinară O reducere majoră a cheltuielilor de service Montaj pe pardoseală ş

Pagina 2-Unitate de ventilatie ATREA DUPLEX FLEXI Catalog, brosura Romana ntilaţie şi încălzire cu aer...

Pagina 3 - Unitate de ventilatie ATREA DUPLEX FLEXI Catalog, brosura Romana i suspendat de tavan
...

i suspendat de tavan datorită web server-ului încorporat Eficienţă în recuperarea căldurii de 92 % Certificat de igienă VDI 6022 Certificat pentru Case Pasive Interfaţă internet furnizată standard INGINERIE Flexi O serie completă de 1100, 1600, 2600 şi 3600 Orientarea părţii laterale prin simpla setare a parametrului Schimbător de căldură cu recuperare 92 % corespunzător în sistemul de control 100 % bypass Controlul constant al debitului Montaj pe pardoseală şi suspendat de tavan Controlul constant al presiunii Sistem de control cu web server furnizat standard Încălzire şi răcire Ventilatoare EC – eficienţă sporită, calitate germană Gamă largă de accesorii suplimentare 3 BUSINESS Flexi POLITICA DE CONŢINUT A VÂNZĂTORULUI 1. Construcţie intuitiva pentru instalatie – aparatul a fost proiectat cu un accent continuu pe nivelul maxim de confort al instalatorilor. Accesul la fiecare set de echipamente şi posibila varietate de poziţi

Pagina 3-Unitate de ventilatie ATREA DUPLEX FLEXI Catalog, brosura Romana i suspendat de tavan

datorită web...

Pagina 4 - Unitate de ventilatie ATREA DUPLEX FLEXI Catalog, brosura Romana i de montaj precum şi...

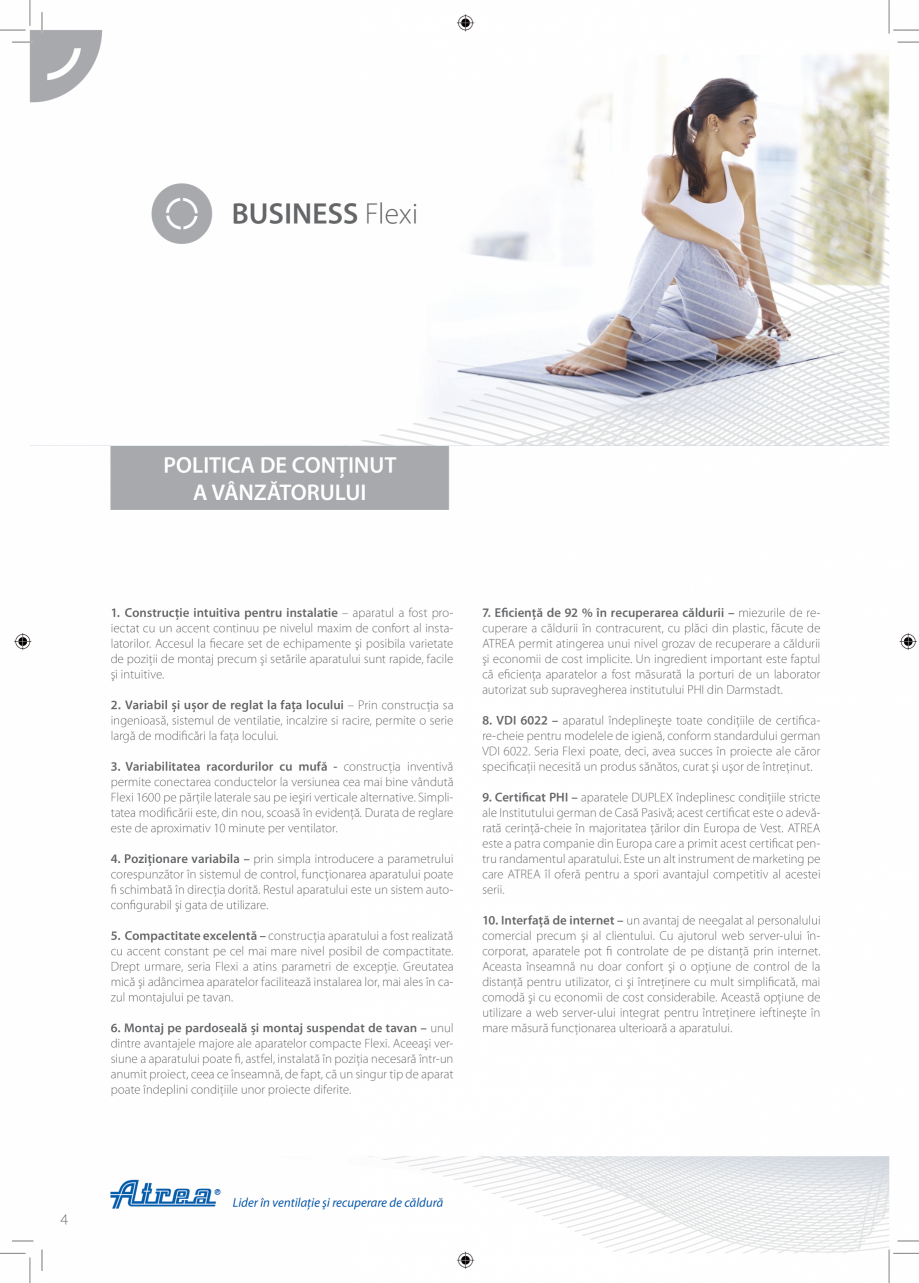

i de montaj precum şi setările aparatului sunt rapide, facile şi intuitive. 2. Variabil şi uşor de reglat la faţa locului – Prin construcţia sa ingenioasă, sistemul de ventilatie, incalzire si racire, permite o serie largă de modificări la faţa locului. 3. Variabilitatea racordurilor cu mufă - construcţia inventivă permite conectarea conductelor la versiunea cea mai bine vândută Flexi 1600 pe părţile laterale sau pe ieşiri verticale alternative. Simplitatea modificării este, din nou, scoasă în evidenţă. Durata de reglare este de aproximativ 10 minute per ventilator. 4. Poziţionare variabila – prin simpla introducere a parametrului corespunzător în sistemul de control, funcţionarea aparatului poate fi schimbată în direcţia dorită. Restul aparatului este un sistem autoconfigurabil şi gata de utilizare. 5. Compactitate excelentă – construcţia aparatului a fost realizată cu accent constant pe cel mai mare nivel posibil de compactitate. Drept urmare

Pagina 4-Unitate de ventilatie ATREA DUPLEX FLEXI Catalog, brosura Romana i de montaj precum şi setările...

Pagina 5 - Unitate de ventilatie ATREA DUPLEX FLEXI Catalog, brosura Romana , seria Flexi a atins...

, seria Flexi a atins parametri de excepţie. Greutatea mică şi adâncimea aparatelor facilitează instalarea lor, mai ales în cazul montajului pe tavan. 6. Montaj pe pardoseală şi montaj suspendat de tavan – unul dintre avantajele majore ale aparatelor compacte Flexi. Aceeaşi versiune a aparatului poate fi, astfel, instalată în poziţia necesară într-un anumit proiect, ceea ce înseamnă, de fapt, că un singur tip de aparat poate îndeplini condiţiile unor proiecte diferite. 4 Lider în ventilaţie şi recuperare de căldură 7. Eficienţă de 92 % în recuperarea căldurii – miezurile de recuperare a căldurii în contracurent, cu plăci din plastic, făcute de ATREA permit atingerea unui nivel grozav de recuperare a căldurii şi economii de cost implicite. Un ingredient important este faptul că eficienţa aparatelor a fost măsurată la porturi de un laborator autorizat sub supravegherea institutului PHI din Darmstadt. 8. VDI 6022 – aparatul îndeplineşte toa

Pagina 5-Unitate de ventilatie ATREA DUPLEX FLEXI Catalog, brosura Romana , seria Flexi a atins parametri de ...

Pagina 6 - Unitate de ventilatie ATREA DUPLEX FLEXI Catalog, brosura Romana te condiţiile de...

te condiţiile de certificare-cheie pentru modelele de igienă, conform standardului german VDI 6022. Seria Flexi poate, deci, avea succes în proiecte ale căror specificaţii necesită un produs sănătos, curat şi uşor de întreţinut. 9. Certificat PHI – aparatele DUPLEX îndeplinesc condiţiile stricte ale Institutului german de Casă Pasivă; acest certificat este o adevărată cerinţă-cheie în majoritatea ţărilor din Europa de Vest. ATREA este a patra companie din Europa care a primit acest certificat pentru randamentul aparatului. Este un alt instrument de marketing pe care ATREA îl oferă pentru a spori avantajul competitiv al acestei serii. 10. Interfaţă de internet – un avantaj de neegalat al personalului comercial precum şi al clientului. Cu ajutorul web server-ului încorporat, aparatele pot fi controlate de pe distanţă prin internet. Aceasta înseamnă nu doar confort şi o opţiune de control de la distanţă pentru utilizator, ci şi întreţinere cu mu

Pagina 6-Unitate de ventilatie ATREA DUPLEX FLEXI Catalog, brosura Romana te condiţiile de certificare-cheie...

Pagina 7 - Unitate de ventilatie ATREA DUPLEX FLEXI Catalog, brosura Romana lt simplificată, mai...

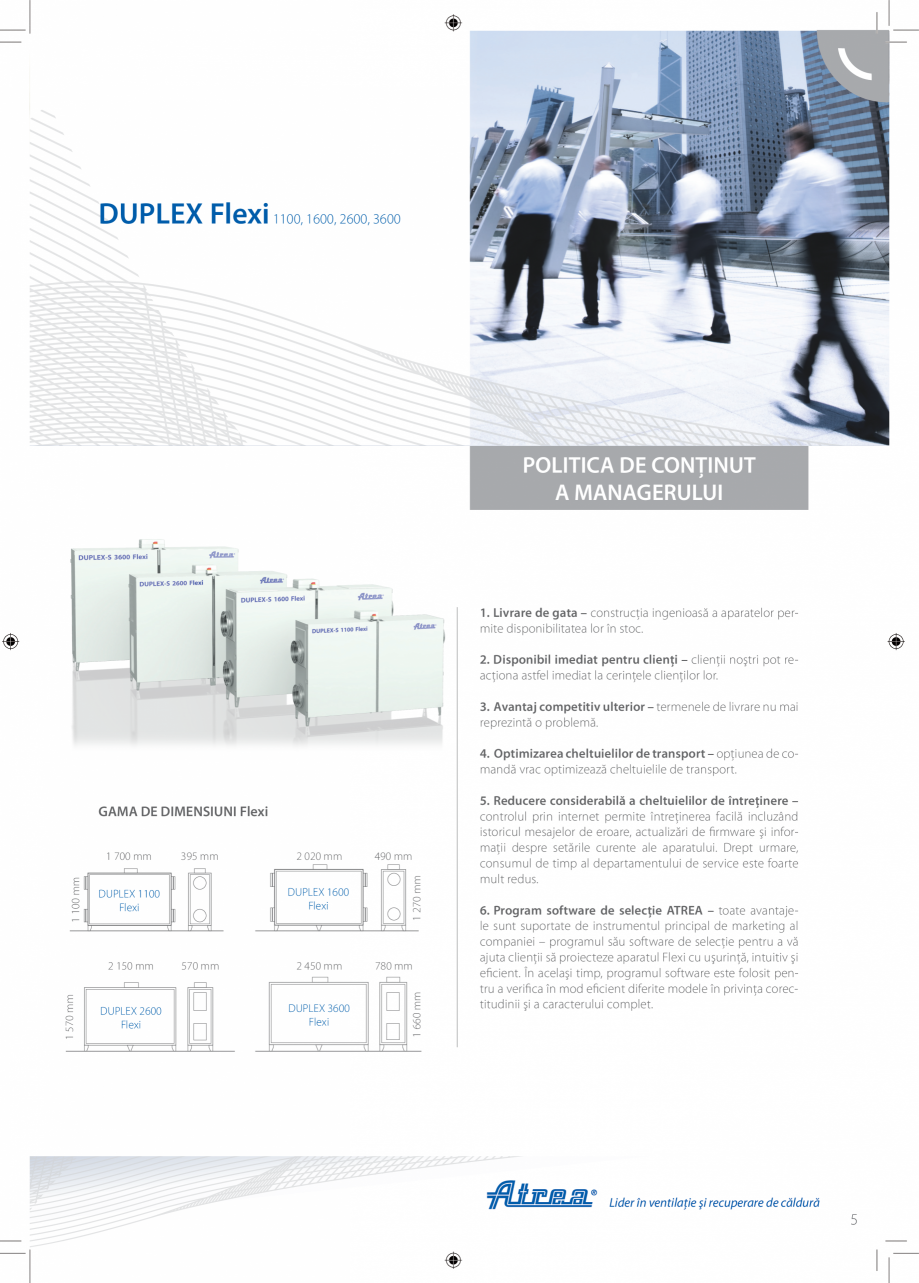

lt simplificată, mai comodă şi cu economii de cost considerabile. Această opţiune de utilizare a web server-ului integrat pentru întreţinere ieftineşte în mare măsură funcţionarea ulterioară a aparatului. DUPLEX Flexi 1100, 1600, 2600, 3600 POLITICA DE CONŢINUT A MANAGERULUI 1. Livrare de gata – construcţia ingenioasă a aparatelor permite disponibilitatea lor în stoc. 2. Disponibil imediat pentru clienţi – clienţii noştri pot reacţiona astfel imediat la cerinţele clienţilor lor. 3. Avantaj competitiv ulterior – termenele de livrare nu mai reprezintă o problemă. 4. Optimizarea cheltuielilor de transport – opțiunea de comandă vrac optimizează cheltuielile de transport. GAMA DE DIMENSIUNI Flexi DUPLEX 2600 Flexi 570 mm 2 450 mm DUPLEX 3600 Flexi 490 mm 1 270 mm 2 020 mm DUPLEX 1600 Flexi DUPLEX 1100 Flexi 2 150 mm 1 570 mm 395 mm 780 mm 1 660 mm 1 100 mm 1 700 mm 5. Reducere considerabilă a cheltuielilor de întreţinere – controlul

Pagina 7-Unitate de ventilatie ATREA DUPLEX FLEXI Catalog, brosura Romana lt simplificată, mai
comodă şi...

Pagina 8 - Unitate de ventilatie ATREA DUPLEX FLEXI Catalog, brosura Romana prin internet permite...

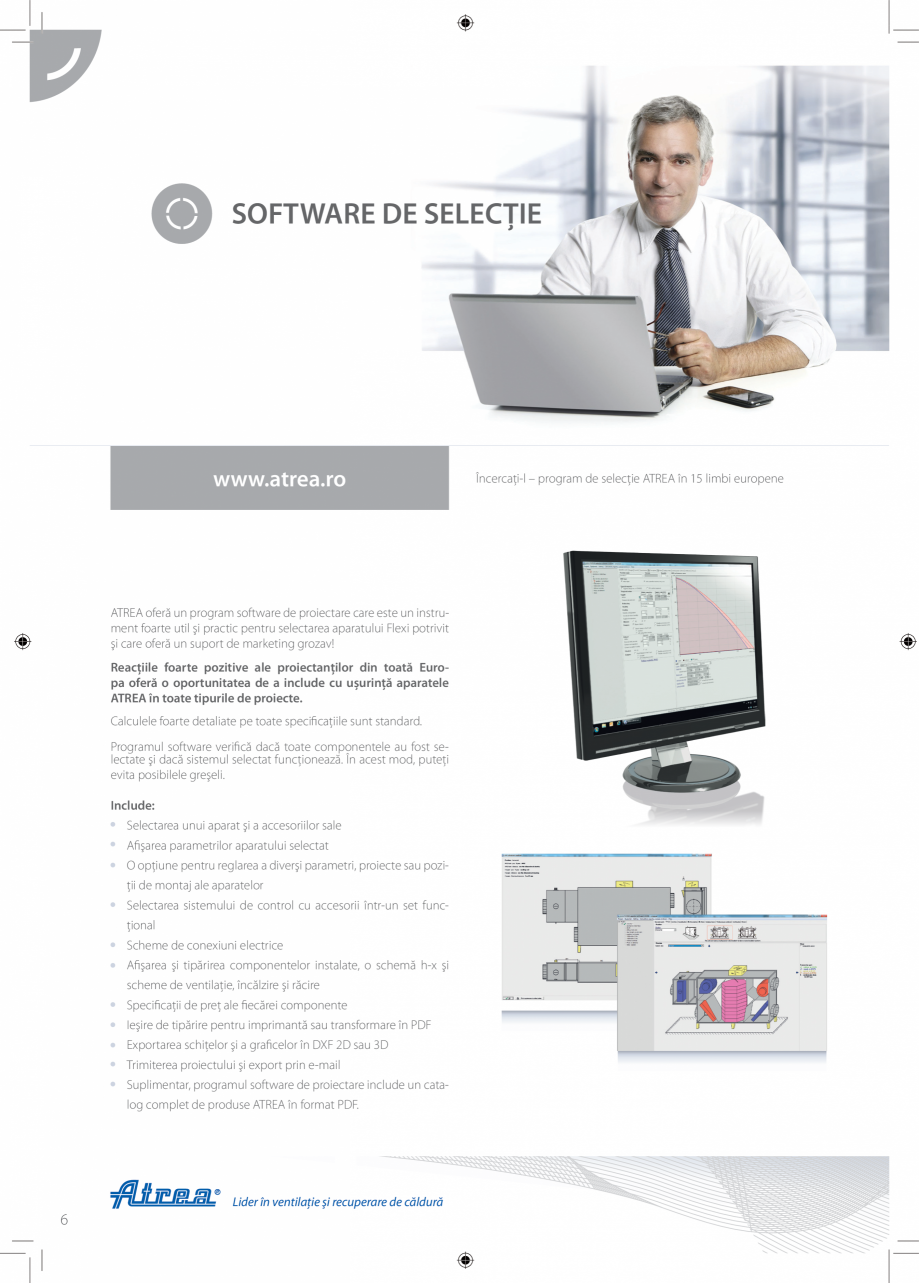

prin internet permite întreţinerea facilă incluzând istoricul mesajelor de eroare, actualizări de firmware şi informaţii despre setările curente ale aparatului. Drept urmare, consumul de timp al departamentului de service este foarte mult redus. 6. Program software de selecţie ATREA – toate avantajele sunt suportate de instrumentul principal de marketing al companiei – programul său software de selecţie pentru a vă ajuta clienţii să proiecteze aparatul Flexi cu uşurinţă, intuitiv şi eficient. În acelaşi timp, programul software este folosit pentru a verifica în mod eficient diferite modele în privinţa corectitudinii şi a caracterului complet. Lider în ventilaţie şi recuperare de căldură 5 SOFTWARE DE SELECŢIE www.atrea.ro ATREA oferă un program software de proiectare care este un instrument foarte util şi practic pentru selectarea aparatului Flexi potrivit şi care oferă un suport de marketing grozav! Reacţiile foarte pozitive ale proiectan�

Pagina 9 - Unitate de ventilatie ATREA DUPLEX FLEXI Catalog, brosura Romana �ilor din toată Europa ...

�ilor din toată Europa oferă o oportunitatea de a include cu uşurinţă aparatele ATREA în toate tipurile de proiecte. Calculele foarte detaliate pe toate specificaţiile sunt standard. Programul software verifică dacă toate componentele au fost selectate şi dacă sistemul selectat funcţionează. În acest mod, puteţi evita posibilele greşeli. Include: Selectarea unui aparat şi a accesoriilor sale Afişarea parametrilor aparatului selectat O opţiune pentru reglarea a diverşi parametri, proiecte sau poziţii de montaj ale aparatelor Selectarea sistemului de control cu accesorii într-un set funcţional Scheme de conexiuni electrice Afişarea şi tipărirea componentelor instalate, o schemă h-x şi scheme de ventilaţie, încălzire şi răcire Specificaţii de preţ ale fiecărei componente Ieşire de tipărire pentru imprimantă sau transformare în PDF Exportarea schiţelor şi a graficelor în DXF 2D sau 3D Trimiterea proiectului şi export prin e-mail Suplimentar, prog

Pagina 9-Unitate de ventilatie ATREA DUPLEX FLEXI Catalog, brosura Romana �ilor din toată Europa oferă o...

Pagina 10 - Unitate de ventilatie ATREA DUPLEX FLEXI Catalog, brosura Romana ramul software de...

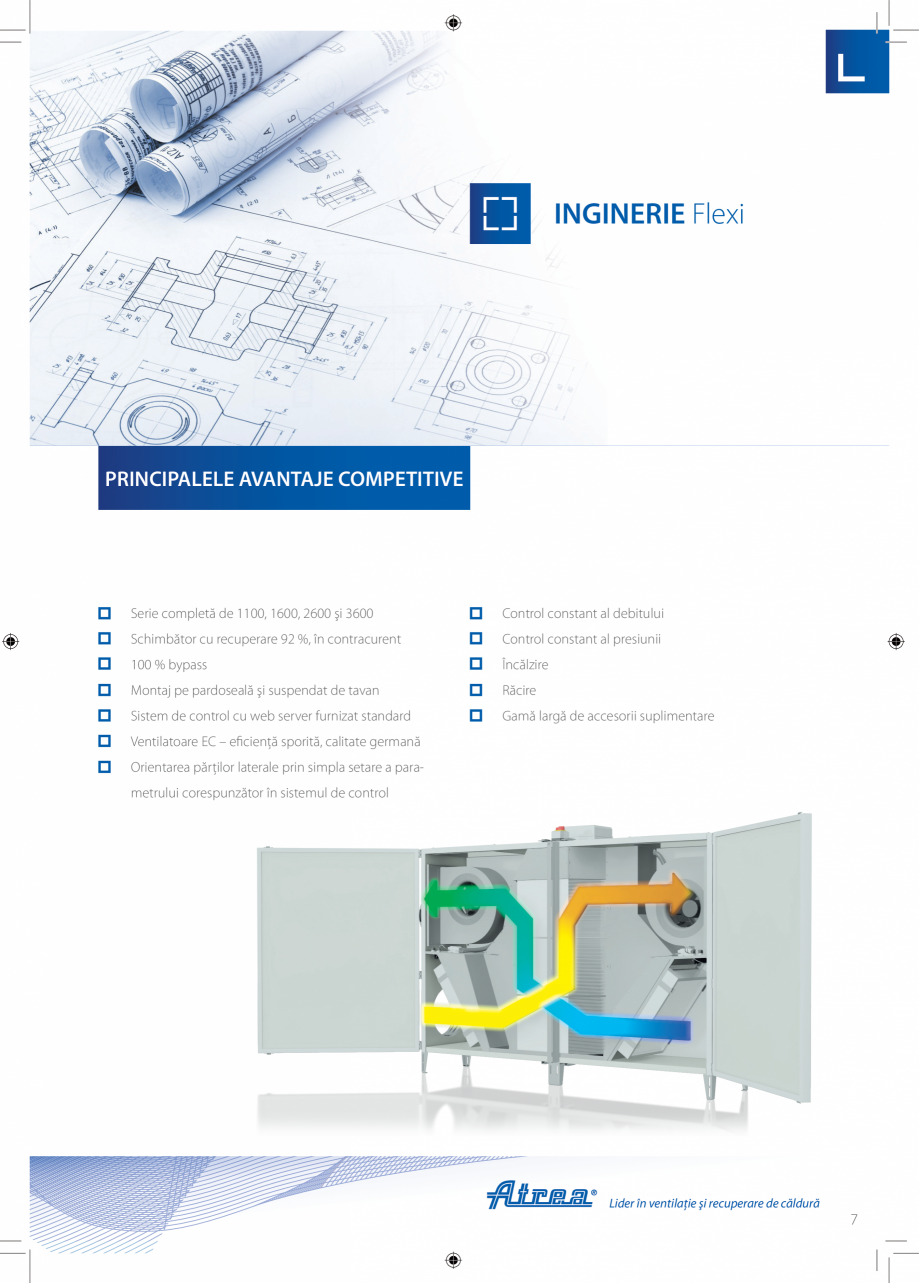

ramul software de proiectare include un catalog complet de produse ATREA în format PDF. Lider în ventilaţie şi recuperare de căldură 6 Încercaţi-l – program de selecţie ATREA în 15 limbi europene INGINERIE Flexi PRINCIPALELE AVANTAJE COMPETITIVE Serie completă de 1100, 1600, 2600 şi 3600 Control constant al debitului Schimbător cu recuperare 92 %, în contracurent Control constant al presiunii 100 % bypass Încălzire Montaj pe pardoseală şi suspendat de tavan Răcire Sistem de control cu web server furnizat standard Gamă largă de accesorii suplimentare Ventilatoare EC – eficienţă sporită, calitate germană Orientarea părţilor laterale prin simpla setare a parametrului corespunzător în sistemul de control Lider în ventilaţie şi recuperare de căldură 7 INGINERIE Flexi Ventilaţie cu presiune egală 1. cu recuperare de căldură 2. fără recuperare de căldură (bypass) 3. cu reîncălzirea aerului şi/sau preîncălzire i2 e2 i1

Pagina 10-Unitate de ventilatie ATREA DUPLEX FLEXI Catalog, brosura Romana ramul software de proiectare...

Pagina 11 - Unitate de ventilatie ATREA DUPLEX FLEXI Catalog, brosura Romana

e2

e1

i1

i2

e1
...

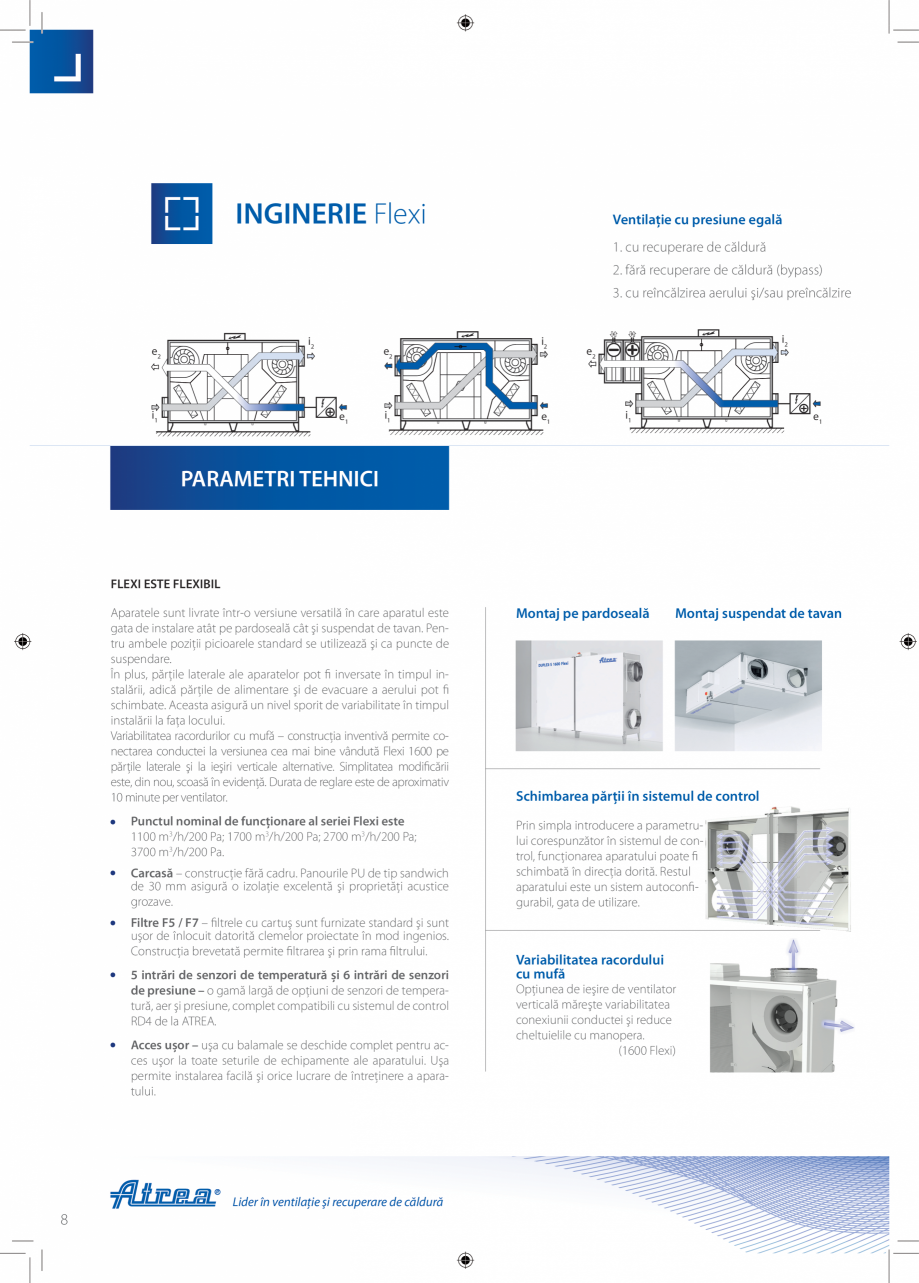

e2 e1 i1 i2 e1 i2 e2 i1 e1 PARAMETRI TEHNICI FLEXI ESTE FLEXIBIL Aparatele sunt livrate într-o versiune versatilă în care aparatul este gata de instalare atât pe pardoseală cât şi suspendat de tavan. Pentru ambele poziţii picioarele standard se utilizează şi ca puncte de suspendare. În plus, părţile laterale ale aparatelor pot fi inversate în timpul instalării, adică părţile de alimentare şi de evacuare a aerului pot fi schimbate. Aceasta asigură un nivel sporit de variabilitate în timpul instalării la faţa locului. Variabilitatea racordurilor cu mufă – construcţia inventivă permite conectarea conductei la versiunea cea mai bine vândută Flexi 1600 pe părţile laterale şi la ieşiri verticale alternative. Simplitatea modificării este, din nou, scoasă în evidenţă. Durata de reglare este de aproximativ 10 minute per ventilator. Punctul nominal de funcţionare al seriei Flexi este 1100 m3/h/200 Pa; 1700 m3/h/200 Pa; 2700 m3/h/200 Pa; 3700 m

Pagina 11-Unitate de ventilatie ATREA DUPLEX FLEXI Catalog, brosura Romana

e2

e1

i1

i2

e1

i2

e2

i1
...

Pagina 12 - Unitate de ventilatie ATREA DUPLEX FLEXI Catalog, brosura Romana 3/h/200 Pa.
Carcasă...

3/h/200 Pa. Carcasă – construcţie fără cadru. Panourile PU de tip sandwich de 30 mm asigură o izolaţie excelentă şi proprietăţi acustice grozave. Filtre F5 / F7 – filtrele cu cartuş sunt furnizate standard şi sunt uşor de înlocuit datorită clemelor proiectate în mod ingenios. Construcţia brevetată permite filtrarea şi prin rama filtrului. 5 intrări de senzori de temperatură şi 6 intrări de senzori de presiune – o gamă largă de opţiuni de senzori de temperatură, aer şi presiune, complet compatibili cu sistemul de control RD4 de la ATREA. Acces uşor – uşa cu balamale se deschide complet pentru acces uşor la toate seturile de echipamente ale aparatului. Uşa permite instalarea facilă şi orice lucrare de întreţinere a aparatului. Lider în ventilaţie şi recuperare de căldură 8 Montaj pe pardoseală Montaj suspendat de tavan Schimbarea părţii în sistemul de control Prin simpla introducere a parametrului corespunzător în sistemul de co

Pagina 13 - Unitate de ventilatie ATREA DUPLEX FLEXI Catalog, brosura Romana ntrol, funcţionarea...

ntrol, funcţionarea aparatului poate fi schimbată în direcţia dorită. Restul aparatului este un sistem autoconfigurabil, gata de utilizare. Variabilitatea racordului cu mufă Opţiunea de ieşire de ventilator verticală măreşte variabilitatea conexiunii conductei şi reduce cheltuielile cu manopera. (1600 Flexi) DUPLEX Flexi 1100, 1600, 2600, 3600 PARAMETRI TEHNICI Recuperare căldură / Maxim 92 % recuperare căldură Miezurile de recuperare a căldurii în contracurent, de tip vortex, cu plăci din plastic, făcute de ATREA permit atingerea unui nivel excepţional de recuperare a căldurii şi economii implicite de cost. Testat şi certificat PHI. WEB Server Un web server care permite operarea aparatului prin internet pentru a reduce drastic costul întreţinerii şi, indirect, preţul de intrare pe piaţă al aparatului. Încălzire şi răcire Mecanisme de acţionare – mecanisme de acţionare de calitate superioară Belimo. Factor energetic = 15(-); raportul d

Pagina 13-Unitate de ventilatie ATREA DUPLEX FLEXI Catalog, brosura Romana ntrol, funcţionarea aparatului...

Pagina 14 - Unitate de ventilatie ATREA DUPLEX FLEXI Catalog, brosura Romana intre energia de...

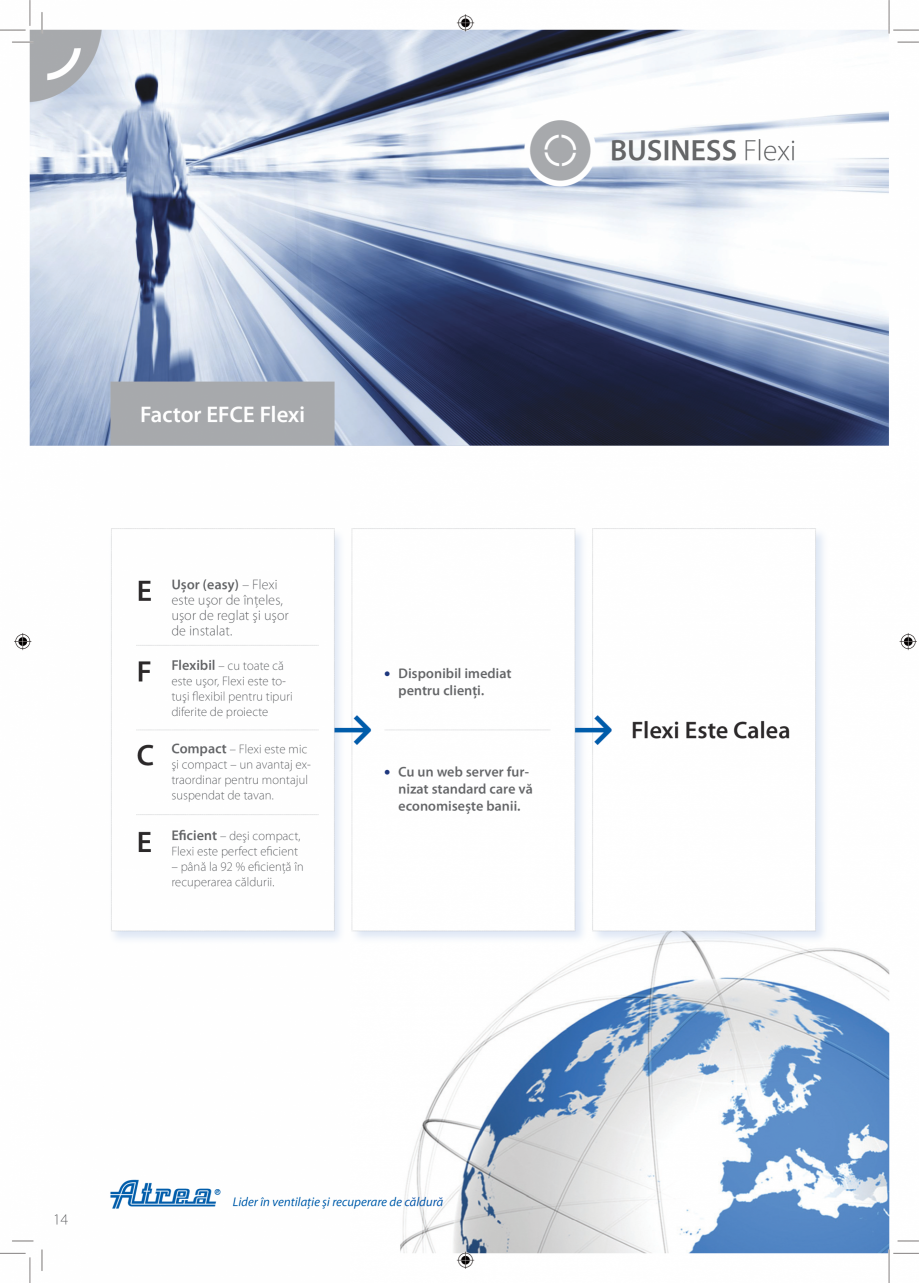

intre energia de ieşire utilă şi cantitatea totală de energie livrată. Zgomot redus – proprietăţile acustice foarte bune ale aparatelor noastre pot fi stabilite pentru diferite puncte de lucru în programul nostru de selecţie. Protecţie la îngheţ automată – o opţiune de reorganizare a funcţionării ventilatoarelor sau aparatul poate fi dotat cu un preîncălzitor electric EPO-V (a se vedea Accesorii). Debit constant – aparatele pot fi dotate cu accesoriile furnizate pentru a permite controlul constant al debitului Presiune constantă – aparatele din seria Flexi pot fi prevăzute cu accesorii şi pentru modul de presiune constantă. Încălzire – este posibilă dotarea aparatelor din seria Flexi foarte uşor cu accesorii de încălzire la faţa locului. Un încălzitor electric EPO-V este disponibil pentru a fi utilizat ca reîncălzitor electric sau ca preîncălzitor. O altă opţiune este utilizarea unui încălzitor de aer cu apă caldă – pentru mai multe

Pagina 14-Unitate de ventilatie ATREA DUPLEX FLEXI Catalog, brosura Romana intre energia de ieşire utilă
şi...

Pagina 15 - Unitate de ventilatie ATREA DUPLEX FLEXI Catalog, brosura Romana informaţii...

informaţii consultaţi secţiunea Accesorii. Răcire – aparatele pot fi echipate uşor cu bobina de răcire cu apă care are o suprafaţă specială cu aripioare din aluminiu pentru o mai bună împrăştiere a picăturilor de apă astfel încât să fie împiedicată pătrunderea lor în conducta de încălzire-ventilaţie - răcire – pentru mai multe informaţii consultaţi fişa tehnică sau programul de selecţie ATREA. Răcitoare directe şi pe bază de apă – răcitoarele directe sau pe bază de apă sunt furnizate standard; ele pot fi utilizate şi în modul invers ca pompă termică. Lider în ventilaţie şi recuperare de căldură 9 VENTILATOARE EC Ventilatoare de la producătorii de top la nivel mondial, ebm-papst şi Ziehl Abegg. Calitatea germană excepţională ajută la eliminarea costurilor de întreţinere. Aparatele din seria Flexi sunt prevăzute cu lamele de îndoire spre înapoi încorporate într-o carcasă cu formă de semi-spirală dedicată şi inve

Pagina 15-Unitate de ventilatie ATREA DUPLEX FLEXI Catalog, brosura Romana informaţii consultaţi
secţiunea...

Pagina 16 - Unitate de ventilatie ATREA DUPLEX FLEXI Catalog, brosura Romana ntată de ATREA.
...

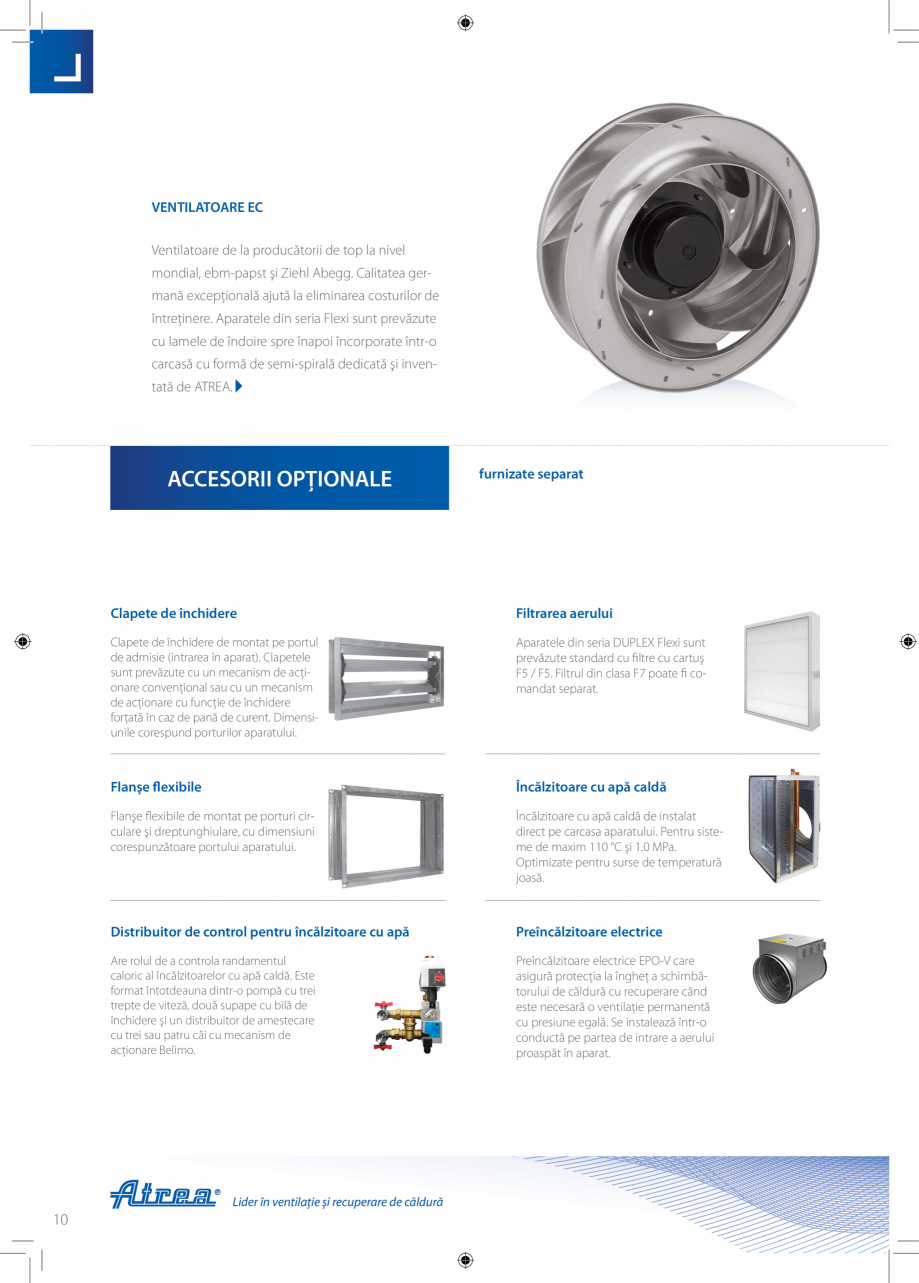

ntată de ATREA. ACCESORII OPŢIONALE furnizate separat Clapete de închidere Filtrarea aerului Clapete de închidere de montat pe portul de admisie (intrarea în aparat). Clapetele sunt prevăzute cu un mecanism de acţionare convenţional sau cu un mecanism de acţionare cu funcţie de închidere forţată în caz de pană de curent. Dimensiunile corespund porturilor aparatului. Aparatele din seria DUPLEX Flexi sunt prevăzute standard cu filtre cu cartuş F5 / F5. Filtrul din clasa F7 poate fi comandat separat. Flanşe flexibile Încălzitoare cu apă caldă Flanşe flexibile de montat pe porturi circulare şi dreptunghiulare, cu dimensiuni corespunzătoare portului aparatului. Încălzitoare cu apă caldă de instalat direct pe carcasa aparatului. Pentru sisteme de maxim 110 °C şi 1.0 MPa. Optimizate pentru surse de temperatură joasă. Distribuitor de control pentru încălzitoare cu apă Preîncălzitoare electrice Are rolul de a controla randamentul caloric al �
