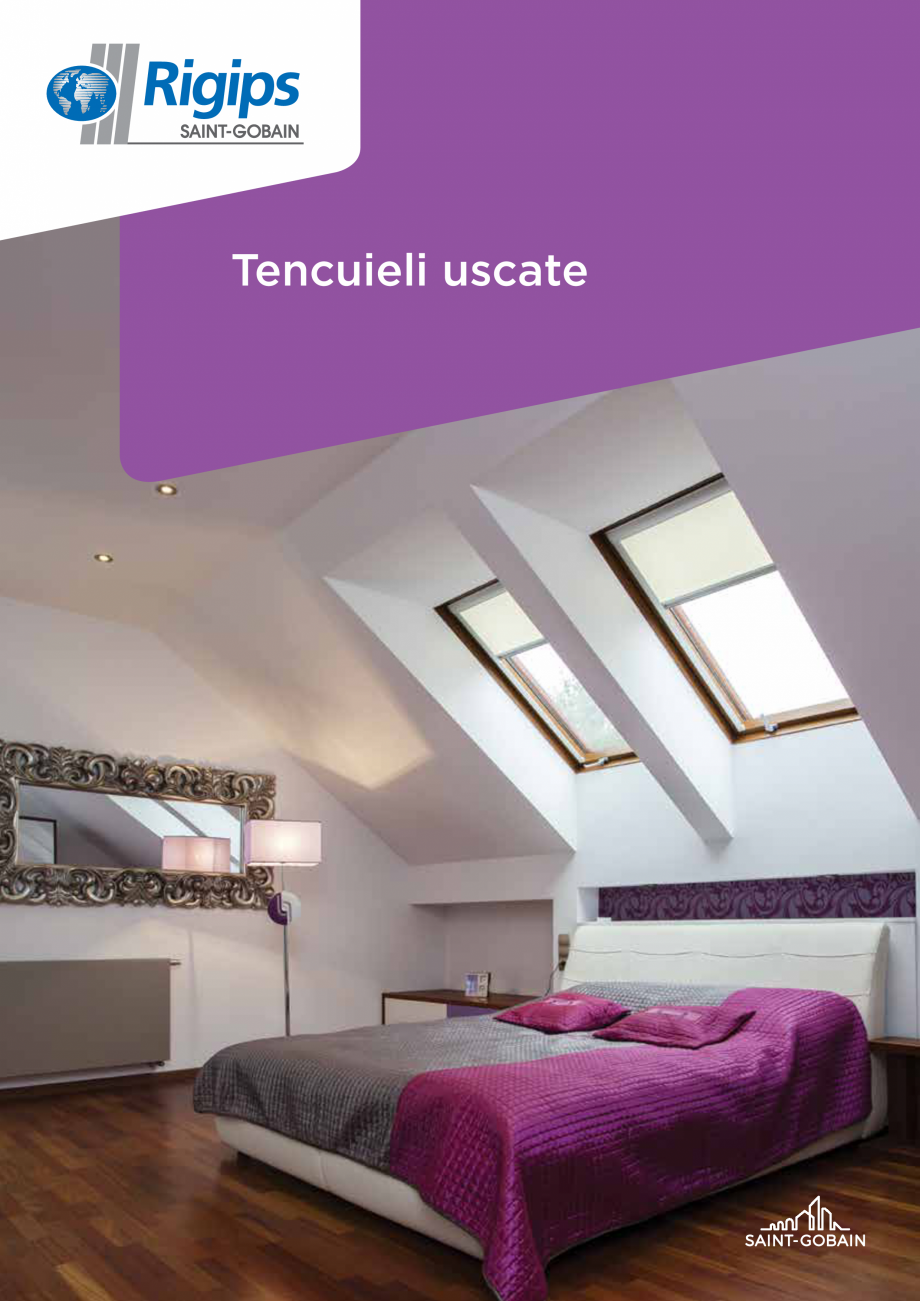

Tencuieli uscate
Publicaţia de faţă se adresează specialiştilor în domeniul construcţiilor.
Toate informaţiile conţinute în acest material corespund celui mai nou stadiu al
dezvoltării şi au fost prelucrate special pentru dumneavoastră. Deoarece dorim
să vă oferim cele mai bune soluţii, ne rezervăm dreptul de a face actualizări ca
urmare a unor modificări tehnice sau de producţie.
Vă rugăm să vă asiguraţi că sunteţi mereu în posesia ultimei versiuni a acestui
material. Nu sunt excluse erori tipografice.
Produsele noastre prezintă caracteristici de calitate ce respectă normele tehnice
aplicabile, depăşindu-le uneori, prin alinierea la standardele europene şi
internaţionale. Saint-Gobain Rigips depune eforturi constante pentru a veni în
întâmpinarea nevoilor clienţilor săi, astfel că, începând cu anul 2017, vă pune la
dispoziţie o bibliotecă impresionantă de obiecte BIM marcate în publicaţia de
faţă, create pentru programele AUTODESK®
REVIT® şi ALLPLAN® NEMETSCHEK®
pentru soluţiile de pereţi de compartimentare şi tencuieli uscate cu plăci
speciale şi plăci din gips-carton Rigips®.
Produsele oferite de compania noastră sunt compatibile între ele. Această
compatibilitate este confirmată prin verificări interne sau externe. Informaţiile
din această publicaţie pleacă de la utilizarea exclusivă a produselor marca
Rigips®. Nu recomandăm combinarea sistemelor Saint-Gobain cu sistemele
altor producători şi nici înlocuirea diverselor piese cu alte mărci de produse. În
această situaþie, compania noastră, în calitate de furnizor de produse şi sisteme
certificate şi agrementate, nu garantează şi nu poate fi făcută responsabilă de
calitatea execuţiei unei lucrări de construcţie.
Relaţiile de colaborare dintre Saint-Gobain Rigips şi partenerii săi se bazează
exclusiv pe condiţiile incluse în „Catalogul de Servicii şi Produse”. Pentru
informaţii suplimentare referitoare la solu
ţiile prezentate în catalogul de soluţii,
precum şi la biblioteca de obiecte BIM sau detalii CAD, accesaţi www.rigips.ro
www.rigips.ro..
Deoarece părerea dumneavoastră este extrem de importantă pentru noi,
vă rugăm să ne trimiteţi impresiile şi sugestiile dumneavoastră pe e-mail la
office.rigips@saint-gobain.com sau la telefon 021.207.57.50/51.
CUPRINS
Tencuieli uscate
aplicate prin lipire
Tencuieli uscate cu
montaj pe structură
metalică cu bride
Tencuieli uscate
cu montaj pe
structură metalică
independentă
placare simplă cu gips-carton 12,5 mm
3.10.00
pag. 13
placare simplă Rigidur® H 10 / 12,5 mm
3.10.50
pag. 15
placare simplă Rigitherm® EPS
3.20.20
pag. 17
structură metalică cu bride
pe profile UD 28/CD 60
placare simplă cu gips-carton 12,5 mm
3.21.00
pag. 19
structură metalică cu bride
pe profile UD 28/CD 60
placare simplă cu gips-carton tip
Habito® 12,5 mm
3.21.00 Ha
pag. 21
structură metalică cu bride
pe profile UD 28/CD
60
placare simplă
Aquaroc® 12,5 mm
3.21.00 Aq
pag. 23
structură metalică cu bride
pe profile UD 28/CD 60
placare simplă
cu Rigidur® H 10/12,5 mm
3.21.20
pag. 25
structură metalică
independentă UW/CW
placare simplă/dublă
cu gips-carton 12,5 mm
3.22.00
pag. 27
structură metalică
independentă UW/CW
placare cu 4 straturi
cu RF, RFI 12,5/15 mm
3.50.11
pag. 29
structură metalică
independentă UW/CW
placare dublă
cu RF, RFI 15 mm
3.50.21
pag. 31
structură metalică
independentă UW/CW
placare dublă
cu Glasroc® F Ridurit 20 mm
3.80.10
pag. 33
structură metalică
independentă UW/CW
placare dublă
cu Glasroc® H 12,5 mm
3.80.10 GH
pag. 35
structură metalică
independentă UW/CW
placare dublă
cu Glasroc® F Ridurit 25 mm
3.80.11
pag. 37
structură metalică
independentă UW/CW
placare dublă cu gips-carton 12,5 mm
3.80.12
pag. 39
structură metalică
independentă UW/CW
placare dublă cu Rigips® Fonic 12,5 mm
3.80.12a
pag.
41
structură metalică
independentă UW/CW
placare dublă cu Glasroc® F Ridurit
12,5/15 mm
3.80.12b
pag. 43
structură metalică
independentă UW/CW
placare triplă cu Glasroc® F Ridurit
12,5/15 mm
3.80.12c
pag. 45
structură metalică
independentă UW/CW
placare cu patru straturi Glasroc® F
Ridurit 12,5/15 mm
3.80.12d
pag. 47
structură metalică
independentă UW/CW
placare triplă
cu gips-carton 15 mm
3.80.13
pag. 49
structură metalică
independentă UW/CW
placare dublă
cu gips-carton 12,5 mm
3.80.13a
pag. 51
structură metalică
independentă UW/CW
placare dublă
cu gips-carton 15 mm
3.80.13b
pag. 53
structură metalică
independentă UW/CW
placare triplă cu Rigips® Fonic 12,5 mm
3.80.13c
pag. 55
structură metalică
profil cornier
placare dublă
cu Glasroc® F Ridurit 20 mm
3.80.15
pag. 57
structură metalică
independentă UW/CW
placare triplă
cu Glasroc® F Ridurit 20 mm
3.80.16
pag. 59
structură metalică
independentă UW/
CW
placare cu trei/patru straturi de
Rigidur® H 10/12,5/15 mm
3.81.10
pag. 61
structură metalică
independentă UW/CW
placare dublă cu Rigidur® H 10/12,5 mm
3.81.13
pag. 63
structură metalică
independentă UW/CW
placare triplă cu Rigidur® H 12,5 mm
şi gips-carton 12,5 mm
3.82.11
pag. 65
structură metalică
independentă UW/CW
placare dublă Rigidur® H 12,5 mm
şi gips-carton 12,5 mm
3.82.13
pag. 67
3
CENTRALIZATOR PERFORMANŢE REZISTENŢĂ LA FOC / IZOLARE FONICĂ
Descriere sistem pentru rezistenţa la foc
Cod
sistem
Rigips
Schiţă sistem
Rezistenţă
maximă
la
foc
Număr straturi x Grosime placă (mm)/
Tip placă/
Vată: grosime (mm) /densitate (kg/m3)
2x15 + 2x12.5 Rigips® RF/RFI
3.50.11
EI 120
2x15 + 2x12.5 Rigips® RF/RFI
2x15 + 2x12.5 Rigips® RF/RFI
2x15 Rigips® RF/RFI
3.50.21
EI 60
2x15 Rigips® RF/RFI
2x15 Rigips® RF/RFI
2x20,0 Glasroc® F Ridurit
3.80.10
EI 90
2x20,0 Glasroc® F Ridurit
EI 90
2x20,0 Glasroc® F Ridurit
2x12,
5 Glasroc® H
3.80.10 GH
EI 60
2x12,5 Glasroc® H
EI 60
2x12,5 Glasroc® H
2x25,0 Glasroc® F Ridurit
600
3.80.11
EI 120
2x25,0 Glasroc® F Ridurit
EI 120
2x25,0 Glasroc® F Ridurit
2x12,5 Rigips® RF/RFI
3.80.12
EI 30
2x12,5 Rigips® RF/RFI
EI 30
600 mm
4
2x12,5 Rigips® RF/RFI
Izolare fonică
(în funcţie de tipul de vată minerală)
Înălţimi maxime admise pentru
Domeniul I / Domeniul II
în funcţie de interax
Tip structură
Interax
1000 mm
Tip profil, mărime (mm)
dublă
montanţi
spate în spate
Interax
600 mm
DI
(m)
D II
(m)
CW 50
4,00
4,00
CW 75
4,00
4,00
CW 100
4,00
4,00
CW 50
4,00
4,00
CW 75
4,00
4,00
CW 100
4,00
4,00
simplă
DI
(m)
Vată minerală
D II
(m)
CW 50
6,00
-
7,50
4,00
CW 75
7,50
5,50
9,00
7,00
CW 100
9,00
7,50
10,00
7,00
CW 50
3,00
3,00
CW 75
3,00
3,00
CW 100
3,00
3,00
CW 50
3,00
3,00
3,00
3,00
CW 75
3,00
3,00
3,00
3,00
CW 100
3,00
3,00
3,00
3,00
CW 50
2,60
-
CW 75
3,50
2,75
CW 100
4,00
3,50
Coeficient
Grosime
Densitate
de izolare
fonică
mm
kg/m³
Rw (dB)
50
80
13
13
32
37
39
50
80
13
13
32
37
39
50
13
34
40
50
80
13
13
32
37
39
50
13
34
40
50
80
13
13
32
37
39
5
CENTRALIZATOR PERFORMANŢE REZISTENŢĂ LA FOC / IZOLARE FONICĂ
2x12,5 Glasroc® F Ridurit
EI 30
2x12,5 Glasroc® F Ridurit
3.80.12 b
EI 30
2x12,5 Glasroc® F Ridurit
2x12,5 Glasroc® F Ridurit
2x15 Glasroc® F Ridurit
EI 30
2x15 Glasroc® F Ridurit
3.80.12 b
EI 30
2x15 Glasroc® F Ridurit
2x15 Glasroc® F Ridurit
2x15 Glasroc® F Ridurit
EI 60
2x15 Glasroc® F Ridurit
3.80.12 b
EI 60
2x15 Glasroc® F Ridurit
2x15 Glasroc® F Ridurit
3x12,5 Glasroc® F Ridurit
EI 30
3.80.12 c
EI 30
3x12,5 Glasroc® F Ridurit
3x12,5 Glasroc® F Ridurit
3x12,5 Glasroc® F Ridurit
EI 90
3.80.12 c
EI 60
3x12,5 Glasroc® F Ridurit
3x12,5 Glasroc® F Ridurit
3x15 Glasroc® F Ridurit
EI 60
3.80.12 c
EI 90
3x15 Glasroc® F Ridurit
3x15 Glasroc® F Ridurit
3x15 Glasroc
® F Ridurit
EI 60
3.80.12 c
EI 60
3x15 Glasroc® F Ridurit
3x15 Glasroc® F Ridurit
6
CW 50
3,50
3,50
CW 75
4,30
4,30
CW 100
4,30
4,30
CW 125
4,30
4,30
CW 50
4,60
4,60
CW 75
4,60
4,60
CW 100
4,60
4,60
CW 125
4,60
4,60
CW 50
3,50
3,50
CW 75
4,30
4,30
CW 100
4,30
4,30
CW 125
4,30
4,30
CW 75
5,00
5,00
CW 100
5,00
5,00
CW 125
5,00
5,00
CW 75
4,60
4,60
CW 100
4,60
4,60
CW 125
4,60
4,60
CW 75
4,60
4,60
CW 100
4,60
4,60
CW 125
4,60
4,60
CW 75
5,00
5,00
CW 100
5,00
5,00
CW 125
5,00
5,00
50
80
13
13
32
37
39
50
80
13
13
32
37
39
50
80
13
13
32
37
39
50
80
13
13
32
37
39
50
80
13
13
32
37
39
50
13
34
40
50
13
34
40
7
CENTRALIZATOR PERFORMANŢE REZISTENŢĂ LA FOC / IZOLARE FONICĂ
2x12,5 + 1x15 Glasroc® F Ridurit
EI 90
3.80.12 c
EI 90
2x12,5 + 1x15 Glasroc® F Ridurit
2x12,5 + 1x15 Glasroc® F Ridurit
2x12,5 + 1x15 Glasroc® F Ridurit
2x15 + 1x12,5 Glasroc® F Ridurit
EI 90
3.80.12 c
E
I 90
2x15 + 1x12,5 Glasroc® F Ridurit
2x15 + 1x12,5 Glasroc® F Ridurit
2x15 + 1x12,5 Glasroc® F Ridurit
4x12,5 Glasroc® F Ridurit
EI 90
3.80.12 d
EI 90
4x12,5 Glasroc® F Ridurit
4x12,5 Glasroc® F Ridurit
4x15 Glasroc® F Ridurit
EI 90
3.80.12 d
EI 120
4x15 Glasroc® F Ridurit
4x15 Glasroc® F Ridurit
2x12,5 + 2x15 Glasroc® F Ridurit
EI 120
3.80.12 d
EI 120
2x12,5 + 2x15 Glasroc® F Ridurit
2x12,5 + 2x15 Glasroc® F Ridurit
4x15 Glasroc® F Ridurit
EI 90
4x15 Glasroc® F Ridurit
3.80.12 d
EI 120
4x15 Glasroc® F Ridurit
2x12,5 + 2x15 Glasroc® F Ridurit
EI 120
2x12,5 + 2x15 Glasroc® F Ridurit
3.80.12 d
EI 120
2x12,5 + 2x15 Glasroc® F Ridurit
3x15,0 Rigips® RF/RFI
EI 90
3.80.13
5
8
600
EI 90
EI 90
3x15,0 Rigips® RF/RFI
3x15,0 Rigips® RF/RFI
CW 50
3,00
3,00
CW 75
4,00
4,00
CW 100
4,00
4,00
CW 125
4,00
4,00
CW 50
4,00
4,00
CW 75
4,30
4,30
CW 100
4,30
4,30
CW 125
4,30
4,30
CW 75
5,00
5,00
CW 100
5,00
5,00
CW 125
5,00
5,
00
CW 75
4,00
4,00
CW 100
4,00
4,00
CW 125
4,00
4,00
CW 75
4,30
4,30
CW 100
4,30
4,30
CW 125
4,30
4,30
CW 75
4,00
4,00
CW 100
4,00
4,00
CW 125
4,00
4,00
CW 75
4,30
4,30
CW 100
4,30
4,30
CW 125
4,30
4,30
CW 50
6,00
-
7,50
4,00
CW 75
7,50
5,50
9,00
7,00
CW100
9,00
7,50
10,00
7,00
50
80
13
13
32
37
39
50
80
13
13
32
37
39
50
13
34
40
50
13
34
40
50
13
34
40
50
13
34
40
50
13
34
40
50
45
41
9
4x15 Glasroc® F Ridurit
EI 120
3.80.12 d
EI 120
4x15 Glasroc® F Ridurit
4x15 Glasroc® F Ridurit
2x12,5 Rigips® RF/RFI
EI 30
3.80.13a
5
EI 30
EI 30
600
2x12,5 Rigips® RF/RFI
2x15,0 Rigips® RF/RFI + vata 50/35
EI 60
3.80.13b
5
EI 60
EI 60
600
2x12,5 Rigips® RF/RFI
2x15,0 Rigips® RF/RFI + vata 50/35
2x15,0 Rigips® RF/RFI + vata 50/35
3.80.15
EI 90
2x20,0 Glasroc® F Ridurit
EI 90
3x20,0 Glasroc® F Ridurit
EI 180
≤ 600
3.80.16
EI 180
3x20,0 Glasroc® F Ridurit
3x20,0 Glasroc® F Ridurit
EI
180
EI 120
3x15,0 Rigidur® H
EI 120
(2x12,5 + 2x10,0) Rigidur® H
3.81.10
EI 120
(1x12,5 + 1x10,0) Rigidur® H
3.81.13
EI 30
(1x12,5 + 1x10,0) Rigidur® H
EI 30
600
(1x12,5 + 1x10,0) Rigidur® H
2x12,5 Rigidur® H + 1x12,5 Rigips® RF
3.82.11
EI 90
EI 90
600
2x12,5 Rigidur® H + 1x12,5 Rigips® RF
2x12,5 Rigidur® H + 1x12,5 Rigips® RF
1x12,5 Rigidur® H + 1x12,5 Rigips® RF
3.82.13
EI 30
1x12,5 Rigidur® H + 1x12,5 Rigips® RF
EI 30
1x12,5 Rigidur® H + 1x12,5 Rigips® RF
10
CW 75
4,60
4,60
CW 100
4,60
4,60
CW 125
4,60
4,60
CW 50
5,00
5,00
CW 75
5,50
5,50
CW100
6,00
6,00
CW 50
5,50
5,50
CW 75
6,00
6,00
CW100
6,50
6,50
cornier
50/30 mm
nelimitată (lăţime max. 2,00 m)
CW 50
4,00
4,00
CW 75
4,00
4,00
CW100
4,00
4,00
CW 50
3,00
-
CW 75
3,50
3,00
CW100
4,25
3,25
CW 50
3,00
-
CW 75
3,50
3,00
CW100
4,25
3,25
CW 50
3,00
-
CW 75
3,50
3,00
CW100
4,25
3,25
CW 50
3,00
-
CW 75
3,50
3,00
CW100
4,25
3,25
CW 50
2,60
-
CW 75
3,50
2,75
CW100
4,00
3,50
50
13
34
40
50
80
13
13
32
37
39
50
45
39
-
-
34
50
13
34
40
50
13
33
38
50
13
33
38
50
13
33
38
50
13
33
38
50
13
33
38
11
12
3.10.00
Tencuieli uscate cu plăci din gips-carton Rigips®
Tencuială uscată aplicată prin lipire cu adeziv
Placare simplă
12,5 mm grosime
Rezistenţă la foc
BIM
Tencuiala uscată nu
influenþează caracteristicile
peretelui masiv
în Revit
Rezistenţă termică
10
cm
Este stabilită prin calcul
termotehnic în funcţie de
peretele masiv
Înălţime tencuială
30-35 cm
m
0c
12
1. Placare
Montaj
2. Umplere rosturi
Plăci gips-carton Rigips® RB/RBI
Adeziv Rigips® RIFIX
În cazul finisării tencuielii cu plăci ceramice
se va aplica suplimentar un rând de ploturi
de adeziv (vezi detaliul B)
Bandă de armare Rigips®
Chit de rosturi Rigips®
maxim 3000 mm
Greutate tencuială
10 kg/m2
(fără ipsosul adeziv)
13
3.10.00
Date tehnice
Tencuial
a uscată nu influenţează caracteristicile de izolare acustică ale peretelui masiv.
Pentru îmbunătăţirea izolării acustice se recomandă utilizarea soluţiilor: 3.21.00, 3.22.00.
Izolare acustică
Tencuiala uscată nu influenţează semnificativ caracteristicile termice ale peretelui masiv.
Pentru îmbunătăţirea izolării termice se recomandă utilizarea panourilor de gips-carton
compuse (cu caşeraj din polistiren).
(vezi soluţii: 3.20.20, 3.22.00, 3.21.00)
Rezistenţă termică
Condiţii impuse suprafeţei
suport
Suprafaţa suport:
- trebuie să fie rigidă, să nu aibă contracţii, să fie protejată împotriva umezelii sau igrasiei şi să
nu fie îngheţată;
- zidăria trebuie să fie executată cu rosturi pline pentru a se evita punţile termice şi acustice
precum şi apariţia curenţilor la faţadele ventilate;
- nu se recomandă montajul tencuielilor pe pereţii de beton încă umezi. Este nevoie de
înlăturarea resturilor de ceară sau materiale de dec
ofrare în cazul aplicării tencuielilor pe
suprafeţe care necesită această operaţie
- suprafeţele netede (de ex. beton) se vor trata cu grund Rimano® GRUND , ca strat de aderenţă;
- suportul care este puternic absorbant (de ex. cărămidă BCA) va trebui umezit în prealabil sau
tratat cu Rikombi® Grund pentru diminuarea capacităţii de absorbţie;
- tencuiala, zugrăveala şi faianţa nu sunt indicate ca suport de susţinere pentru placarea
uscată executată cu gips adeziv. În acest caz trebuie să se prevadă o structură de susţinere.
- grosimea stratului de adeziv RIFIX este de cca. 15 mm, după alinierea în câmp a plăcilor de
gips-carton.
Consum de materiale pe m
2
Placă gips-carton Rigips® RB/RBI 12,5 mm .................................................................................... 1m2
Adeziv Rigips® RIFIX ................................................................................................................................ 4 kg
Bandă de a
rmare Rigips® ...................................................................................................................... 0,8 ml
Chit de rosturi Rigips® ....................................................................................................................... 0,3 kg
Pastă de finisare Rigips® SUPER TOP ....................................................................................................... 0,4 kg
Rikombi® Grund (opţional - pentru suprafeţe absorbante) ..................................................... 0,15 kg
Rimano® GRUND (opţional - pentru suprafeţe neaderente) .................................................... 0,30 kg
Notă: consumul a fost calculat pe o suprafaţă de tencuială uscată etalon cu dimensiunile de 2,5m x 5m şi
nu include pierderi.
14
3.10.50
Tencuieli uscate cu plăci Rigidur®
Tencuială uscată, aplicată prin lipire
cu adeziv
Placare simplă
Rigidur® H 10 mm
Rigidur® H 12,5 mm
Rezistenţă la foc
BIM
T
encuiala uscată nu
influenţează caracteristicile
peretelui masiv
în Revit
Rezistenþă termică
Este stabilită prin calcul
termotehnic în funcţie de
peretele masiv
Înălţime tencuială
maxim 3000 mm
1. Placare
Montaj
2. Umplere rosturi
Execuţie
Plăci Rigidur® H 10, resp. 12,5 mm;
Adeziv Rigips® RIFIX.
În cazul finisării tencuielii cu plăci
ceramice se va aplica suplimentar
un rând de ploturi (vezi detaliul B).
Greutate tencuială
12 - 15 kg/m2
(fără ipsosul adeziv)
Pastă de îmbinare Rigips® VARIO
15
Date tehnice
3.10.50
Izolare acustică
Tencuiala uscată a peretelui nu influenţează caracteristicile de izolare acustică a peretelui
masiv. Pentru îmbunătăţirea izolării acustice, se recomandă utlizarea soluţiilor 3.21.20 sau
3.22.00.
Rezistenţă termică
Tencuiala uscată nu influenţează semnificativ caracteristicile termice ale peretelui masiv.
Pentru îmbunătăţirea izolării termice se recomandă utilizarea panourilor compuse (cu c
aşeraj
din polistiren).
Condiţii impuse
suprafeţei suport
Consum de material pe m2
Suprafaţa suport:
- trebuie să fie rigidă, să nu aibă contracţii, să fie protejată împotriva umezelii sau igrasiei şi să
nu fie îngheþată;
- zidăria trebuie să fie executată cu rosturi pline pentru a se evita punţile termice şi acustice
precum şi apariţia curenţilor la faţadele ventilate;
- nu se recomandă montajul tencuielilor pe pereţii de beton încă umezi. Este nevoie de
înlăturarea resturilor de ceară sau materiale de decofrare în cazul aplicării tencuielilor pe
suprafeţe care necesită această operaţie;
- suprafeţele netede (de ex. beton) se vor trata cu grund Rimano® GRUND , ca strat de aderenţă;
- suportul care este puternic absorbant (de ex. cărămidă BCA) va trebui umezit în prealabil sau
tratat cu Rikombi® Grund pentru diminuarea capacităţii de absorbţie;
- tencuiala, zugrăveala şi faianţa nu sunt indicate ca suport de susţinere pent
ru placarea
uscată executată cu gips adeziv. În acest caz trebuie să se prevadă o structură de susţinere.
- grosimea stratului de adeziv Rigips® RIFIX este de cca. 15 mm, după alinierea în câmp a plăcilor
Rigidur®.
Placă Rigidur® H 10/12,5 mm ............................................................................................................... 1 m2
Adeziv Rigips® RIFIX ..................................................................................................................................... 5 kg
Chit de rosturi Rigips® VARIO ........................................................................................................ 0,3 kg
Rikombi® Grund (opţional - pentru suprafeţe absorbante) ................................................. 0,15 kg
Rimano® GRUND (opţional - pentru suprafeţe neaderente) ................................................ 0,30 kg
Notă: consumul a fost calculat pe o suprafaţă de tencuială uscată etalon cu dimensi
unile de 2,5m x 5m şi
nu include pierderi.
16
Tencuieli uscate cu panouri compuse Rigitherm®
Tencuială uscată izolantă aplicată prin lipire cu
adeziv
BIM
3.20.20
Placare simplă
Rigitherm® PS (placă cu
caşeraj-polistiren expandat)
Rezistenţă la foc
în Revit
Tencuiala uscată nu
influenþează caracteristicile
peretelui masiv
Rezistenţă termică
R=1,55 m2K/W
(cu polistiren expandat 60mm)
La colţurile exterioare
se decupează stratul de
izolaţie
La muchiile
longitudinale trebuie
ca plăcile să se îmbine
etanş
La colţurile interioare
se decupează placa de
gips-carton
Înălţime tencuială
maxim 3000 mm
1. Placare
Montaj
Panouri compuse Rigitherm® PS
(cu caşeraj polistiren expandat)
Adeziv Rigips® RIFIX
În cazul finisării tencuielii cu plăci ceramice
se va aplica suplimentar un rând de ploturi
de adeziv (vezi detaliul B)
2. Barieră de vapori
La nevoie, în funcţie de calculul higrotermic
3. Umplere rosturi
Bandă de armare Rigips®
Chit d
e rosturi Rigips®
Greutate tencuială
7,8 - 10,8 kg/m2
(fără ipsosul adeziv)
17
3.20.20
Date tehnice
Izolare acustică
Rezistenţă termică
Rezistenţă la umiditate
Condiţii impuse suprafeţei
suport
Consum de materiale pe m2
Tencuiala uscată nu influenţează caracteristicile de izolare acustică ale peretelui masiv.
Pentru îmbunătăţirea izolării acustice se recomandă utilizarea soluţiilor 3.21.00 sau 3.21.20.
Grosime izolaţie în mm
(polistiren expandat cu λ=0,040 W/(mK)
Grosime placă gips-carton
mm
Rezistenţă termică
R în m2K/W
20
40
60
9,5
12,5
12,5
0,54
1,05
1,55
În cazul utilizării la placarea pereţilor exteriori se recomandă efectuarea unui calcul
higrotermic pentru a determina necesitatea folosirii unei folii barieră împotriva vaporilor.
Suprafaţa suport:
- trebuie să fie rigidă, să nu aibă contracţii, să fie protejată împotriva umezelii sau igrasiei şi să
nu fie îngheţată;
- zidăria trebui
e să fie executată cu rosturi pline pentru a se evita punţile termice şi acustice
precum şi apariţia curenţilor la faţadele ventilate;
- nu se recomandă montajul tencuielilor pe pereţii de beton încă umezi. Este nevoie de
înlăturarea resturilor de ceară sau materiale de decofrare în cazul aplicării tencuielilor pe
suprafeţe care necesită această operaţie;
- suprafeţele netede (de ex. beton) se vor trata cu grund Rimano® GRUND ca strat de aderenţă;
- suportul care este puternic absorbant (de ex. cărămidă BCA) va trebui umezit în prealabil sau
tratat cu Rikombi® Grund pentru diminuarea capacităţii de absorbţie;
- tencuiala, zugrăveala şi faianţa nu sunt indicate ca suport de susţinere pentru placarea
uscată executată cu gips adeziv. În acest caz trebuie să se prevadă o structură de susţinere.
Placă Rigitherm® PS ...............................................................................................................................
.... 1 m2
Adeziv Rigips® RIFIX Termo ................................................................................................................... 6 kg
Bandă de armare Rigips® ...................................................................................................................... 0,8 ml
Chit de rosturi Rigips® ....................................................................................................................... 0,3 kg
Pastă de finisare Rigips® SUPER TOP .................................................................................................. 0,4 kg
Rikombi® Grund (opţional - pentru suprafeţe absorbante) ................................................... 0,15 kg
Rimano® GRUND (opţional - pentru suprafeţe neaderente) ............................................ 0,30 kg
Notă: consumul a fost calculat pe o suprafaţă de tencuială uscată etalon cu dimensiunile de 2,5m x 5m şi
nu include pierderi.
18
3.21.00
Tencuieli uscate
cu plăci din gips-carton Rigips®
Tencuială uscată pe structură metalică cu bride
reglabile şi profile UD28/CD60
1
4
BIM
6
3.3
Placare simplă
12,5 mm grosime
gips-carton Rigips®
Izolare acustică
(îmbunătăţirea izolării
peretelui masiv)
în Revit
Rw până la 13 dB
Rezistenţă la foc
Tencuiala uscată nu
influenþează caracteristicile
peretelui masiv
2
Rezistenţă termică
R 2,70 m2K/W
(cu vată minerală 90 mm)
5
1
2
6
4
3.3
5
≤600
1. Placare
Montaj
2. Etanşare
3. Structură
metalică
Bandă de etanşare Rigips®
3.1 Şină de ghidaj
3.2 Montant
3.3
4. Izolaţie
5. Umplere rosturi
6. Barieră de vapori
Plăci gips-carton Rigips® RB/RBI
Plăci gips-carton perforate Gyptone® Big Board
Şuruburi autofiletante gips-carton Rigips®
Execuţie
Profil Rigips® UD28
Profil Rigips® CD60
Bridă reglabilă Rigips® 30/60/90 mm,
poziţionată la interax maxim de 1250 mm,
pe înălţimea montantului
Înălţime tencuială
nelimitată
Vată minerală
ISOVER
Greutate tencuială
Bandă de armare Rigips®
Chit de rosturi Rigips®
12 kg/m2
În caz de necesitate
(de exemplu ISOVER VARIO KM)
(fără izolaţie)
19
3.21.00
Date tehnice
Îmbunătăţirea izolării fonice a unui perete masiv prin adăugarea unei tencuieli uscate cu o
placă de gips-carton 12,5 mm tip RB
Izolare acustică
Greutatea peretelui masiv
Kg/m2
Vată minerală1)
40 mm
dB
48
48
49
51
53
54
55
56
dB
37
41
44
47
49
51
53
54
100
150
200
250
300
350
400
450
R w - Indice de izolare la zgomot aerian, obţinut în laborator
1) - Vată minerală ISOVER
2) - Valoare determinată prin calcul
Îmbunătăţirea izolării termice a unui perete masiv prin adăugarea unei tencuieli uscate cu o
placă de gips-carton 12,5 mm tip RB
Izolaţie1) în mm
30
40
60
80
90
Rezistenţă termică R (m2.K/W)
Bridă reglabilă 30 mm
0,93
-
Rezistenţă termică
Bridă reglabilă 60 mm
1,09
1,39
1,82
-
-
Bridă reglabilă 90 mm
1.13
1,43
2,01
2,55
2,70
1) - ISOVER Fo
rte (λ=0,034 W/m.K)
Consum de materiale pe m
2
Placă gips-carton Rigips® RB/RBI sau Gyptone® Big Board 12,5 mm ............................................. 1 m2
Profil Rigips® UD 28 mm ............................................................................................................................ 1 ml
Profil Rigips® CD 60/27-0,6 mm ................................................................................................... 1,8 ml
Bridă reglabilă Rigips® 30/60/90 mm ......................................................................................... 2,2 buc
Şurub cu diblu Rigips® 6x45 mm ................................................................................................ 4,4 buc
Şurub autoperforant Rigips® 421/3,5-9,5 mm ......................................................................... 4,4 buc
Şurub autofiletant Rigips® 212/3,5-25 mm .............................................................................. 13 buc
Bandă
de etanşare Rigips® .......................................................................................................... 1,16 ml
Bandă de armare Rigips® ................................................................................................................ 0,8 ml
Chit de rosturi Rigips® ................................................................................................................... 0,3 kg
Pastă de finisare Rigips® SUPER TOP ....................................................................................................... 0,4 kg
Vată minerală ISOVER ........................................................................................................................... 1 m2
Barieră de vapori ISOVER (opţional) .............................................................................................. 1,18 m2
Notă: consumul a fost calculat pe o suprafaţă de tencuială uscată etalon cu dimensiunile de 2,5m x 5m şi
nu include pier
deri.
20
Tencuieli uscate cu plăci din gips-carton Habito®
Tencuială uscată pe structură metalică cu bride
reglabile şi profile UD28/CD60
NOU!
BIM
3.21.00 Ha
Placare simplă
12,5 mm grosime
Habito®
Izolare acustică
(îmbunătăţirea izolării
peretelui masiv)
în Revit
Rw până la 13 dB
Rezistenţă la foc
Tencuiala uscată nu
influenþează caracteristicile
peretelui masiv
Rezistenţă termică
R 2,70 m2K/W
(cu vată minerală 90 mm)
5
1
2
6
4
3.3
5
≤600
Înălţime tencuială
1. Placare
Montaj
2. Etanşare
3. Structură
metalică
Bandă de etanşare Rigips®
3.1 Şină de ghidaj
3.2 Montant
3.3
4. Izolaţie
5. Umplere rosturi
6. Barieră de vapori
Plăci gips-carton Habito®
Şuruburi autofiletante Rigips® HartFix
Execuţie
nelimitată
Profil Rigips® UD28
Profil Rigips® CD60
Bridă reglabilă Rigips® 30/60/90 mm,
poziţionată la interax maxim de 1250 mm,
pe înălţimea montantului
Vată minerală ISOVER
Greutate tencuială
Bandă de arm
are Rigips®
Chit de rosturi Rigips®
15 kg/m2
În caz de necesitate
(de exemplu ISOVER VARIO KM)
(fără izolaţie)
21
3.21.00 Ha
Date tehnice
Îmbunătăţirea izolării fonice a unui perete masiv prin adăugarea unei tencuieli uscate cu o
placă de gips-carton 12,5 mm tip Habito®
Izolare acustică
Greutatea peretelui masiv
Kg/m2
Vată minerală1)
40 mm
dB
48
48
49
51
53
54
55
56
dB
37
41
44
47
49
51
53
54
100
150
200
250
300
350
400
450
R w - Indice de izolare la zgomot aerian, obţinut în laborator
1) - Vată minerală ISOVER
2) - Valoare determinată prin calcul
Îmbunătăţirea izolării termice a unui perete masiv prin adăugarea unei tencuieli uscate cu o
placă de gips-carton 12,5 mm tip Habito®
Izolaţie1) în mm
30
40
60
80
90
Rezistenţă termică R (m2.K/W)
Bridă reglabilă 30 mm
0,93
-
Rezistenţă termică
Bridă reglabilă 60 mm
1,09
1,39
1,82
-
-
Bridă reglabilă 90 mm
1.13
1,43
2,01
2,55
2,70
1) - ISOVER Forte (λ=0,034 W/m.K)
Consu
m de materiale pe m
2
Placă gips-carton Habito® 12,5 mm ...................................................................................................... 1 m2
Profil Rigips® UD 28 mm ........................................................................................................................... 1 ml
Profil Rigips® CD 60/27-0,6 mm ........................................................................................................ 1,8 ml
Bridă reglabilă Rigips® 30/60/90 mm ......................................................................................... 2,2 buc
Şurub cu diblu Rigips® 6x45 mm ................................................................................................. 4,4 buc
Şurub autoperforant Rigips® 421/3,5-9,5 mm ............................................................................. 4,4 buc
Şurub autofiletant Rigips® HartFix-25 mm ....................................................................................
. 13 buc
Bandă de etanşare Rigips® ............................................................................................................... 1,16 ml
Bandă de armare Rigips® ................................................................................................................ 0,8 ml
Chit de rosturi Rigips® ...................................................................................................................... 0,3 kg
Vată minerală ISOVER ........................................................................................................................... 1 m2
Barieră de vapori ISOVER (opţional) ........................................................................................... 1,18 m2
Notă: consumul a fost calculat pe o suprafaţă de tencuială uscată etalon cu dimensiunile de 2,5m x 5m şi
nu include pierderi.
22
3.21.00 Aq
Tencuieli uscate cu plăci Aquaroc®
Tencuială uscată pe structură metalică cu bride
reglabile şi pr
ofile UD28/CD60
1
4
NOU!
6
3.3
Placare simplă
12,5 mm grosime
Aquaroc®
Rezistenţă la foc
Tencuiala uscată nu
influenþează caracteristicile
peretelui masiv
Rezistenţă termică
R 2,70 m2K/W
(cu vată minerală 90 mm)
2
5
1
2
6
4
3.3
5
≤600
Înălţime tencuială
nelimitată
1. Placare
Montaj
2. Etanşare
3. Structură
metalică
Bandă de etanşare Rigips®
3.1 Şină de ghidaj
3.2 Montant
3.3
6. Barieră de vapori
Profil Rigiprofil® UD28
Profil Rigiprofil® CD60
Bridă reglabilă Rigips® 30/60/90 mm,
poziţionată la interax maxim de 1250 mm,
pe înălţimea montantului
Vată minerală ISOVER
4. Izolaţie
5. Umplere rosturi
Plăci Aquaroc®
Şuruburi autofiletante Aquaroc® HB
Execuţie
Bandă de armare Aquaroc®
Pastă de rosturi Aquaroc® ProMix Finish
În caz de necesitate
(de exemplu ISOVER VARIO® KM Duplex UV)
Greutate tencuială
16 kg/m2
(fără izolaţie)
23
3.21.00 Aq
Date tehnice
Îmbunătăţirea izolării termice a unui perete masi
v prin adăugarea unei tencuieli uscate cu o
placă Aquaroc® 12,5 mm
Izolaţie1) în mm
30
40
60
80
90
Rezistenţă termică R (m2.K/W)
Bridă reglabilă 30 mm
0,93
-
Rezistenţă termică
Bridă reglabilă 60 mm
1,09
1,39
1,82
-
-
Bridă reglabilă 90 mm
1.13
1,43
2,01
2,55
2,70
1) - ISOVER Forte (λ=0,034 W/m.K)
Consum de materiale pe m
2
Placă Aquaroc® 12,5 mm ...................................................................................................................... 1 m2
Profil Rigiprofil® UD 28 mm ............................................................................................................... 1 ml
Profil Rigiprofil® CD 60/27-0,6 mm ........................................................................................................ 1,8 ml
Bridă reglabilă Rigips® 30/60/90 mm ......................................................................................... 2,2 buc
Şurub cu diblu Rigips® 6x45 mm ..........................
........................................................................ 4,4 buc
Şurub autoperforant Rigips® 421/3,5-9,5 mm ........................................................................... 4,4 buc
Şurub autofiletant Aquaroc® HB 25 mm ..................................................................................... 13 buc
Bandă de etanşare Rigips® ......................................................................................................... 1,16 ml
Bandă de armare Aquaroc® ................................................................................................................ 0,8 ml
Pastă de rosturi Aquaroc® ProMix Finish ...................................................................................... 0,4 kg
Vată minerală ISOVER ........................................................................................................................... 1 m2
Barieră de vapori ISOVER (opţional) ..........................................
......................................................... 1,18 m2
Notă: consumul a fost calculat pe o suprafaţă de tencuială uscată etalon cu dimensiunile de 2,5 m x 5 m şi
nu include pierderi.
* banda de armare Aquaroc® împreună cu pasta Aquaroc® ProMix Finish se pot înlocui cu Adeziv Aquaroc®
PU (consum 30 cm3/m2)
24
3.21.20
Tencuieli uscate cu plăci Rigidur®
Tencuială uscată pe structură metalică cu bride
reglabile şi profile CD60/UD28
BIM
Placare simplă
Rigidur® H 10 mm sau
Rigidur® H 12,5 mm
Izolare acustică
în Revit
(îmbunătăţirea izolării peretelui
masiv de cca. 335 kg/m2)
Rw până la 14 dB
Rezistenţă la foc
Tencuiala uscată nu
influenţează caracteristicile
peretelui masiv
Rezistenţă termică
R 2,87 m2 K/W
(cu vată minerală de 90 mm)
Înălţime tencuială
1. Placare
Montaj
Plăci Rigidur® 10 mm sau 12,5 mm
Şuruburi autofiletante Rigidur®
2. Etanşare
3. Structură
metalică
Bandă de etanşare Rigips®
3.1 Şină de ghi
daj
3.2 Montant
3.3
4. Izolaþie
5. Umplere rosturi
6. Barieră de vapori
nelimitată
Profil Rigips® UD 28 mm
Profil Rigips® CD 60/27 - 0,6 mm
Bridă reglabilă Rigips® 30/60/90 mm,
poziţionată la interax maxim
de 1250 mm, pe înălţimea
montantului
Vată minerală ISOVER
Execuþie
Pastă de îmbinare Rigips® VARIO
În caz de necesitate
Greutate tencuială
14 - 17 kg/m2
(fără izolaþie)
(de ex. ISOVER VARIO KM)
25
3.21.20
Date tehnice
Izolare acustică
Îmbunătăţire izolare acustică Rw
(masa pe unitatea de suprafaţă perete masiv: cca. 335 kg/m2)
Structură perete izolant
dB
Fără izolare
dB
dB
50
61
(50+11)
Plăci Rigidur® 10 mm
Bridă reglabilă 30 mm
Vată minerală 40 mm
62
(50+12)
Plăci Rigidur® 12,5 mm
Bridă reglabilă 30 mm
Vată minerală1) 40 mm
R w - Indice de izolare la zgomot aerian, obţinut în laborator
1) - vată minerală ISOVER
Rezistenţă termică
Grosime izolaţie1) în mm
30
40
50
60
80
0,95
-
-
-
-
-
1,11
1,40
1,69
-
-
-
1,15
1,44
1,73
2,03
90
Rezistenţă termică (izolaþie+placă) R (m2K/W)
Bridă reglabilă
Lungime braţ: 30 mm
Bridă reglabilă
Lungime braţ: 60 mm
Bridă reglabilă
2,57 2,71
Lungime braţ: 90 mm
1) - ISOVER Forte ( λ=0,034 W/m.K)
Rezistenţă la umiditate
Consum de material pe m2
În cazul utilizării la placarea pereţilor exteriori se recomandă efectuarea unui calcul
higrotermic pentru a determina necesitatea folosirii unei folii barieră împotriva vaporilor.
Placă Rigidur® H 10/12,5 mm .................................................................................................... 1 m2
Profil Rigips® CD 60/27 - 0,6 mm ........................................................................................................ 1,8 ml
Profil Rigips® UD 28 mm ................................................................................................................. 1 ml
Bridă reglabilă Rigips® 30/60/90 m
m ............................................................................................ 2,2 buc
Bandă de etanşare Rigips® ......................................................................................................... 1,16 ml
Şurub autofiletant Rigidur® 3,9x30mm .............................................................................. 13 buc
Şurub autoperforant Rigips® ......................................................................................................... 4,4 buc
Şurub cu diblu Rigips® 6x45 mm ............................................................................................... 4,4 buc
Bandă de armare Rigips® .................................................................................................................. 0,8 ml
Chit de rosturi Rigips® VARIO ........................................................................................................... 0,4 kg
Barieră de vapori ( membrană ISOVER + accesorii) ...
.......................................................... 1,18 m2
Notă: consumul a fost calculat pe o suprafaţă de tencuială uscată etalon cu dimensiunile de 2,5m x 5m şi
nu include pierderi.
26
Tencuieli uscate cu plăci din gips-carton Rigips®
Tencuială uscată pe structură metalică
independentă UW/CW 50, UW/CW 75,
UW/CW 100,
3.22.00
Placare simplă sau dublă
12,5 mm grosime sau
2x12,5 mm grosime
NOU!
Izolare acustică
Rw 35 dB
Rezistenţă la foc
Tencuiala uscată nu
influenţează caracteristicile
peretelui masiv
Rezistenţă termică
R 3,50 m2K/W
(cu vată minerală 90+20 mm)
Înălţime tencuială
1. Placare
Montaj
2. Etanşare
3. Structură
metalică
6. Barieră de vapori
maxim 4500 mm
Bandă de etanşare Rigips®
3.1 Şină de ghidaj
3.2 Montant
4. Izolaţie
5. Umplere rosturi
Plăci gips-carton Rigips® RB/RBI/Fonic
Şuruburi autofiletante gips-carton Rigips®
Şuruburi autofiletante HartFix (pentru
plăcile Rigips® Fonic)
Profil Rigips® UW50/75
/100 - 0,6 mm
Profil Rigips® CW50/75/100 - 0,6 mm
Vată minerală ISOVER
Execuţie
Bandă de armare Rigips®
Chit de rosturi Rigips®
Greutate tencuială
12 - 21 kg/m2
(fără izolaţie)
În caz de necesitate
(de exemplu ISOVER VARIO KM)
27
3.22.00
Date tehnice
Izolare acustică
Placă gips-carton
Rigips® Fonic
mm
Tip profil
mm
Grosime
tencuială
mm
Vată minerală
mm
Rw
dB
1x12,5
CW 75
≥87,5
501)
35
Rw= indice de izolare la zgomot aerian, obþinut în laborator
1) - vată minerală ISOVER AKUSTO
Îmbunătăţirea izolării termice a unui perete masiv prin adăugarea unei tencuieli uscate cu o
placă de gips-carton 12, 5 mm tip RB/RBI/Rigips® Fonic
Izolaţie1) în mm
30+20
40+20
60+20
80+20
Rezistenţă termică R (m2K/W)
Profil Rigips CW50
1,67
1,94
-
-
Rezistenţă termică
Profil Rigips CW75
1,81
2,07
2,59
-
Profil Rigips CW100
1,95
2,21
2,72
3,50
1) - ISOVER Forte (λ=0,34 W/m.K)
Plăci gips-carton
mm
Înălţim
e maximă
12,5
2x12,5
Tip profil
Rigips
mm
Interax
montanţi
mm
CW 50
CW 75
CW 100
CW 50
CW 75
CW 100
600
600
600
600
600
600
Înălţime maximă admisă mm
Domeniul I / Domeniul II
26501)
4000
4150
29501)
4000
4500
1) - Valabilă doar pentru Domeniul I de utilizare
Domeniul I - pereţi în încăperi obişnuite
Domeniul II - pereţi în încăperi aglomerate
Consum de materiale pe m
2
Placă gips-carton Rigips® RB/RBI/ Fonic 12,5 mm* ................................................................ 1 m2
Profil Rigips® UW 50-0,6 mm** ................................................................................................... 0,8 ml
Profil Rigips® CW 50-0,6 mm** ........................................................................................................ 2 ml
Şurub cu diblu Rigips® 6x45 mm ...................................................................................................... 1,6 buc
Şurub autofiletant Rigips® 212/3,5-25 mm (sau şurub Ha
rtFix 25 mm) ............................. 13 buc
Bandă de etanşare Rigips® .......................................................................................................... 1,2 ml
Bandă de armare Rigips® .............................................................................................................. 0,8 ml
Chit de rosturi Rigips® ................................................................................................................. 0,4 kg
Pastă de finisare Rigips® SUPER TOP ................................................................................... 0,4 kg
Vată minerală ISOVER ........................................................................................................................... 1 m2
Barieră de vapori ISOVER .............................................................................................................. 1,18 m2
* - calculaţia a fost efectuată pentru placare simplă
** - consumurile sunt asemănătoa
re şi pentru CW/UW 75 şi CW/UW 100
Notă: consumul a fost calculat pe o suprafaţă de tencuială uscată etalon cu dimensiunile de 2,5m x 5m şi
nu include pierderi.
28
3.50.11
Tencuieli uscate cu plăci din gips-carton Rigips®
Tencuială uscată pe structură metalică
independentă UW/CW 50, UW/CW 75, UW/CW 100
3.2
BIM
NOU!
1.1 1.1 1.2 1.2
în Revit
Placare cu 4 straturi
2 x 15 mm grosime +
2 x 12,5 mm grosime
gips-carton Rigips®
Izolare acustică
Rw până la 39 dB
Rezistenţă la foc
până la EI 120
2
3.1
Înălţime tencuială
EI 120
4000 mm
(conform tabel înălţimi
maxime)
≤ 600 mm
1.1 1.2
Grosime tencuială
EI 120
1.3 5
3.2
2
1. Placare
Montaj
1.1 Plăci gips-carton Rigips® RF, RFI 15 mm
1.2 Plăci gips-carton Rigips® RF, RFI 12.5 mm
1.3 Şuruburi autofiletante Rigips®
2. Etanşare
Rezistenţă la foc
Etanşarea se realizează cu materiale de
etanşare clasă de reacţie la foc A1
3. Structura
metalică
3.1 Şină de ghidaj
Profil Ri
gips® UW 50 / 75 / 100 - 0,6 mm
3.2 Montant
Profil Rigips® CW 50 / 75 / 100 - 0,6 mm
4. Izolare
Izolare acustică
Rezistenţă la foc
Cu vată minerală ISOVER
Nu este necesară izolaţia
5. Umplere
rosturi
Execuţie
Pastă de îmbinare Rigips® VARIO sau
Rigips® SUPER
105 - 155 mm
Greutate tencuială
cca. 48 kg/m2
(fără izolaþie)
29
3.50.11
Date tehnice
Izolare acustică
Plăci gips-carton
Rigips® tip RF
mm
Tip profil
mm
Grosime perete
mm
Vată minerală
mm
Rw
dB
2 x 15 + 2 x 12,5
CW 50
Š 80
-
323)
2 x 15 + 2 x 12,5
CW 50
2 x 15 + 2 x 12,5
CW 100
Š 80
50
1)
373)
Š 130
802)
393)
Rw= indice de izolare la zgomot aerian, obþinut în laborator
1) ISOVER AKUSTO
2) ISOVER UNIROLL PLUS
3) Valori preluate de la soluţia 3.80.12
Rezistenþă la foc
Plăci gips-carton
Rigips® tip RF
mm
2 x 15 + 2 x 12,5
Înălþimi admise
Consum de material pe m2
Izolaþie
Grosime
mm
-
Densitate
kg/m3
-
Rezistenţă
foc
EI 120
Plăci gips-carton Rigips®
t
ip RF
mm
Profil Rigips
CW/UW
Interax montanţi
mm
Înălţime maximă admisă
mm
2 x 15 + 2 x 12,5
CW 50
600
4000
2 x 15 + 2 x 12,5
CW 75
600
4000
2 x 15 + 2 x 12,5
CW 100
600
4000
Plăci gips-carton Rigips® tip RF 15 mm ................................................................................................... 2 m2
Plăci gips-carton Rigips® tip RF 12,5 mm ................................................................................................ 2 m2
Profil Rigips® CW 50/75/100 - 0,6 mm ........................................................................................ 2,0 m
Profil Rigips® UW 50/75/100 - 0,6 mm ....................................................................................... 0,8 m
Bandă de etanşare Rigips® ................................................................................................................ 1,2 m
Şurub autofiletant Rigips® 212/3,5 - 25 mm ......................................................
.................... 5 buc
Şurub autofiletant Rigips® 212/3,5 - 45 mm ....................................................................... 5 buc
Şurub autofiletant Rigips® 212/3,5 - 55 mm ...................................................................... 5 buc
Şurub autofiletant Rigips® 212/3,5 - 70 mm ...................................................................... 13 buc
Diblu metalic Rigips® tip DN 6 .................................................................................................. 1,6 buc
Bandă de armare Rigips® ............................................................................................................. 0,8 m
Chit de rosturi Rigips® ....................................................................................................................... 0,87 kg
Pastă de finisare Rigips® SUPER TOP ........................................................................................... 0,4 kg
Vată minerală ISOVER (opţional)
..................................................................................................... 1 m2
Notă: consumul a fost calculat pe o suprafaţă de tencuială uscată etalon cu dimensiunile de 2,5m x 5m şi
nu include pierderi.
30
3.50.21
Tencuieli uscate cu plăci din gips-carton Rigips®
Tencuială uscată pe structură metalică
independentă UW/CW 50, UW/CW 75, UW/CW 100
3.2
1.1
Placare cu 2 straturi
2 x 15 mm grosime
gips-carton Rigips®
1.1
NOU!
BIM
în Revit
Izolare acustică
Rw până la 39 dB
Rezistenţă la foc
până la EI 60
2
Înălţime tencuială
3.1
4000 mm
EI 60
(conform tabel înălţimi
maxime)
Grosime tencuială
EI 60
≤ 600 mm
80 - 130 mm
1.1 5
1.2
3.2
2
1. Placare
Montaj
1.1 Plăci gips-carton Rigips® RF, RFI 15 mm
1.2 Şuruburi autofiletante Rigips®
2. Etanşare
Rezistenţă la foc
Etanşarea se realizează cu materiale de
etanşare clasă de reacţie la foc A1
3. Structura
metalică
3.1 Şină de ghidaj
Profil Rigi
ps® UW 50 / 75 / 100 - 0,6 mm
3.2 Montant
Profil Rigips® CW 50 / 75 / 100 - 0,6 mm
4. Izolare
Izolare acustică
Rezistenţă la foc
Cu vată minerală ISOVER
Nu este necesară izolaţia
5. Umplere
rosturi
Execuţie
Pastă de îmbinare Rigips® VARIO sau
Rigips® SUPER
Greutate tencuială
cca. 30 kg/m2
(fără izolaþie)
31
3.50.21
Date tehnice
Izolare acustică
Plăci gips-carton
Rigips® tip RF
mm
Tip profil
mm
Grosime perete
mm
Vată minerală
mm
Rw
dB
2 x 15
CW 50
Š 80
-
323)
2 x 15
CW 50
Š 80
501)
373)
2 x 15
CW 100
Š 130
802)
393)
Rw= indice de izolare la zgomot aerian, obþinut în laborator
1) ISOVER AKUSTO
2) ISOVER UNIROLL PLUS
3) Valori preluate de la soluţia 3.80.12
Rezistenþă la foc
Plăci gips-carton
Rigips® tip RF
mm
2 x 15
Înălþimi admise
Consum de material pe m2
Izolaþie
Grosime
mm
-
Densitate
kg/m3
-
Rezistenţă
foc
EI 60
Plăci gips-carton Rigips®
tip RF
mm
Profil Rigips
CW/UW
Interax montanţi
mm
Înălţim
e maximă admisă
mm
2 x 15
CW 50
600
4000
2 x 15
CW 75
600
4000
2 x 15
CW 100
600
4000
Placă gips-carton Rigips® 15 mm ........................................................................................................ 2 m2
Profil Rigips® UW 50/75/100-0,6 mm ............................................................................................ 0,8 ml
Profil Rigips® CW 50/75/100-0,6 mm ................................................................................................ 2 ml
Bandă etanşare Rigips® .................................................................................................................... 1,2 ml
Şurub autofiletant Rigips® 212/3,5-25 mm ............................................................................... 5 buc
Şurub autofiletant Rigips® 212/3,5-45 mm ............................................................................. 13 buc
Diblu metalic Rigips® tip DN 6 .......... ...............................
................................................................. 1,6 buc
Bandă de armare Rigips® ................................................................................................................... 0,8 ml
Chit de rosturi Rigips® ........................................................................................................................ 0,49 kg
Pastă de finisare Rigips® SUPER TOP .................................................................................................... 0,4 kg
Vată minerală ISOVER ............................................................................................................................... 1 m2
Notă: consumul a fost calculat pe o suprafaţă de tencuială uscată etalon cu dimensiunile de 2,5m x 5m şi
nu include pierderi.
32
3.80.10
Tencuieli uscate cu plăci Glasroc® F Ridurit
Tencuială uscată pe structură metalică
independentă UW/CW 50, UW/CW 75, UW/CW 100
Placare dublă
2x20 mm grosime
Glasroc
F Ridurit
Izolare acustică
BIM
în Revit
și
Rw până la 40 dB
AllPlan
Rezistenţă la foc
EI 90
Înălţime tencuială
EI 90
maxim 10000 mm
(conform tabel înălţimi
maxime)
1. Placare
1.1
1.2 Montaj
Plăci Glasroc® F Ridurit 20mm
Şuruburi autofiletante Rigips® Ridurit
2. Etanşare
Rezistenţă la foc
Bandă de etanşare Rigips®
Etanşarea se realizează cu materiale de
etanşare clasa de reacţie la foc A1
3. Structură
metalică
3.1 Şină de ghidaj
3.2 Montant
Profil Rigips® UW50/75/100 - 0,6 mm
Profil Rigips® CW50/75/100 - 0,6 mm
4. Izolaţie
Izolare acustică
Rezistenţă la foc
Cu vată minerală ISOVER
Nu este necesară
5. Umplere rosturi
Execuţie
Bandă de armare Rigips®
Chit de rosturi Rigips® VARIO
Greutate tencuială
Š39 kg/m2
(fără izolaţie)
33
3.80.10
Date tehnice
Izolare acustică
Placă Glasroc® F
Ridurit
mm
Tip profil
mm
Grosime
tencuială
mm
Vată minerală
mm
Rw
dB
2x20
2x20
ŠCW50
ŠCW50
Š 90
Š 90
fără
501)
34
40
Rw= indice de izolare la zgomot aerian, obþinut în laborator
1) - vată minerală ISOVER AKUSTO
Rezistenţă la foc
Înălţime maximă
Placă Glasroc® F
Ridurit
mm
Tip profil
mm
2x20
CW 50/ 75/ 100
Grosime
mm
Izolaţie
Densitate
kg/m3
Rezistenţă la foc
nu este obligatorie pentru protecţia la foc
EI 90
Placă Glasroc® F
Ridurit
mm
Tip profil
mm
Interax
montanţi
mm
Înălţime maximă admisă mm
Domeniul I
Domeniul II
2x20
CW 50
2x20
CW 75
2x20
CW 100
1000
500
1000
500
1000
500
6000
7500
7500
9000
9000
10000
4000
5500
7000
7500
7000
Domeniul I - pereţi în încăperi obişnuite
Domeniul II - pereţi în încăperi aglomerate
Consum de materiale pe m2
Placă Glasroc® F Ridurit 20 mm ........................................................................................................... 2 m2
Profil Rigips® UW 50-0,6 mm * ............................................................................................................ 0,8 ml
Prof
il Rigips® CW 50-0,6 mm * ........................................................................................................... 1,2 ml
Şurub autofiletant Rigips® Ridurit 35 mm .............................................................................. 6 buc
Şurub autofiletant Rigips® Ridurit 55 mm ........................................................................... 10 buc
Diblu metalic Rigips® DN6 .......................................................................................................... 1,6 buc
Bandă de etanşare Rigips® ................................................................................................................ 1,2 ml
Bandă de armare Rigips® ................................................................................................................... 1,2 ml
Chit de rosturi Rigips® VARIO .......................................................................................................... 0,49 kg
Vată minerală IS
OVER (opţional) ........................................................................................................... 1 m2
* - consumul este valabil pentru interax al profilelor verticale de 1000 mm
Notă: consumul a fost calculat pe o suprafaţă de tencuială uscată etalon cu dimensiunile de 2,5m x 5m şi
nu include pierderi.
34
3.80.10 GH
Tencuieli uscate cu plăci Glasroc® H
Tencuială uscată pe structură metalică
independentă UW/CW 50, UW/CW 75, UW/CW 100
BIM
NOU!
în Revit
Placare dublă
2x12,5 mm grosime
Glasroc® H
Izolare acustică
Rw până la 39 dB
Rezistenţă la foc
EI 60
≤ 600
Înălţime tencuială
EI 60
maxim 3000 mm
(conform tabel înălţimi
maxime)
1. Placare
1.1
1.2 Montaj
Plăci Glasroc® H 12,5mm
Şuruburi autofiletante Rigips®
2. Etanşare
Rezistenţă la foc
Bandă de etanşare Rigips®
Etanşarea se realizează cu materiale de
etanşare clasa de reacţie la foc A1
3. Structură
metalică
3.1 Şină de ghidaj
3.2 Montant
Prof
il Rigips® UW50/75/100 - 0,6 mm
Profil Rigips® CW50/75/100 - 0,6 mm
4. Izolaţie
Izolare acustică
Rezistenţă la foc
Cu vată minerală ISOVER
Cu vată minerală ISOVER
5. Umplere rosturi
Execuţie
Bandă de armare Rigips®
Chit de rosturi Rigips® VARIO
Greutate tencuială
Š28 kg/m2
(fără izolaţie)
35
3.80.10 GH
Date tehnice
Izolare acustică
Placă
Glasroc® H
mm
Tip profil
mm
Grosime
tencuială
mm
Vată minerală
mm
Rw
dB
2x12,5
2x12,5
2x12,5
CW 50
CW 50
CW 100
≥75
≥75
≥125
501)
802)
323)
373)
393)
Rw= indice de izolare la zgomot aerian, obþinut în laborator
1) - vată minerală ISOVER AKUSTO
2) - vată minerală ISOVER UNIROLL PLUS
3) - valori preluate de la soluţia 3.80.12
Rezistenţă la foc
Placă
Glasroc® H
mm
Tip profil
mm
2x12,5
CW 50/75/100
Grosime
mm
50
Izolaţie
Densitate
kg/m3
401)
Rezistenţă la foc
EI 60
1) - Vată minerală ISOVER PLA
Placă
Glasroc® H
mm
2x12,5
Înălţime maximă
Tip profil
mm
CW 50/75/100
Inte
rax
montanţi
mm
600
Înălţime maximă admisă
Domeniul I
Domeniul II
3000
3000
Domeniul I - pereţi în încăperi obişnuite
Domeniul II - pereţi în încăperi aglomerate
Consum de materiale pe m
2
Placă Glasroc® H 12,5 mm .................................................................................................................. 2 m2
Profil Rigips® UW 50/75/100-0,6 mm ..................................................................................................... 0,8 ml
Profil Rigips® CW 50/75/100-0,6 mm .................................................................................................... 2 ml
Bandă etanşare Rigips® .................................................................................................................... 1,2 ml
Şurub autofiletant Rigips® 212/3,5-25 mm ................................................................................... 7 buc
Şurub autofiletant Rigips® 212/3,5-35 mm ..............................
.................................................. 13 buc
Diblu metalic Rigips® DN6 .......................................................................................................... 1,6 buc
Bandă de armare Rigips® ................................................................................................................... 0,8 ml
Chit de rosturi Rigips® VARIO .............................................................................................................. 0,49 kg
Vată minerală ISOVER ............................................................................................................................... 1 m2
Notă: consumul a fost calculat pe o suprafaţă de tencuială uscată etalon cu dimensiunile de 2,5m x 5m şi
nu include pierderi.
36
3.80.11
Tencuieli uscate cu plăci Glasroc® F Ridurit
Tencuială uscată pe structură metalică
independentă UW/CW 50, UW/CW 75, UW/CW 100
BIM
Placare dublă
2x25 mm grosime
Glasroc® F Ridurit
Izolare
acustică
în Revit
și
AllPlan
Rw până la 40 dB
Rezistenţă la foc
EI 120
1000
EI 120
Înălţime tencuială
maxim 3000 mm
(conform tabel înălţimi
maxime)
1. Placare
1.1
1.2 Montaj
Plăci Glasroc® F Ridurit 25 mm
Şuruburi autofiletante Rigips® Ridurit
2. Etanşare
Rezistenţă la foc
Bandă de etanşare Rigips®
Etanşarea se realizează cu materiale de
etanşare clasa de reacţie la foc A1
3. Structură
metalică
3.1 Şină de ghidaj
3.2 Montant
Profil Rigips® UW50/75/100 - 0,6 mm
Profil Rigips® CW50/75/100 - 0,6 mm
Greutate tencuială
4. Izolaţie
Izolare acustică
Rezistenţă la foc
Cu vată minerală ISOVER
Nu este necesară
Š45 kg/m2
5. Umplere rosturi
Execuţie
Bandă de armare Rigips®
Chit de rosturi Rigips® VARIO
(fără izolaţie)
37
3.80.11
Date tehnice
Izolare acustică
Placă Glasroc® F
Ridurit
mm
Tip profil
mm
Grosime
tencuială
mm
Vată minerală
mm
Rw
dB
2x25
2x25
ŠCW 50
ŠCW 50
Š 100
Š 100
fără
501)
34
40
Rw
= indice de izolare la zgomot aerian, obþinut în laborator
1) - vată minerală ISOVER AKUSTO
Rezistenţă la foc
Înălţime maximă
Izolaţie
Densitate
kg/m3
Placă Glasroc® F
Ridurit
mm
Tip profil
mm
2x25
CW 50/ 75/ 100
nu este obligatorie pentru protecţia la foc
Placă Glasroc® F
Ridurit
mm
Tip profil
mm
Interax
montanţi
mm
Înălţime maximă admisă mm
Domeniul II
Domeniul I
2x25
2x25
CW 50/75/100
CW 50/75/100
1000
500
3000
3000
Grosime
mm
Rezistenţă la foc
EI 120
3000
3000
Domeniul I - pereţi în încăperi obişnuite
Domeniul II - pereţi în încăperi aglomerate
Consum de materiale pe m2
Placă Glasroc® F Ridurit 25 mm ................................................................................................... 2 m2
Profil Rigips® UW 50-0,6 mm * ............................................................................................................ 0,8 ml
Profil Rigips® CW 50-0,6 mm * ...............................................
............................................................ 1,2 ml
Şurub autofiletant Rigips® Ridurit 35 mm ....................................................................................... 6 buc
Şurub autofiletant Rigips® Ridurit 70 mm ..................................................................................... 10 buc
Diblu metalic Rigips® DN6 ............................................................................................................... 1,6 buc
Bandă de etanşare Rigips® ................................................................................................................ 1,2 ml
Bandă de armare Rigips® ................................................................................................................... 1,2 ml
Chit de rosturi Rigips® VARIO .......................................................................................................... 0,49 kg
Vată minerală ISOVER (opţional) .................................
.......................................................................... 1 m2
* - consumul este valabil pentru interax al profilelor verticale de 1000 mm
Notă: consumul a fost calculat pe o suprafaţă de tencuială uscată etalon cu dimensiunile de 2,5m x 5m şi
nu include pierderi.
38
3.80.12
Tencuieli uscate cu plăci din gips-carton Rigips®
Tencuială uscată pe structură metalică
independentă UW/CW 50, UW/CW 75, UW/CW 100
Placare dublă
2x12,5 mm grosime
gips-carton Rigips®
Rigips®
Izolare acustică
BIM
în Revit
și
Rw până la 39 dB
AllPlan
Rezistenţă la foc
EI 30
Înălţime tencuială
600 mm
1. Placare
Montaj
2. Etanşare
EI 30
maxim 4250 mm
(conform tabel înălţimi
maxime)
Plăci gips-carton Rigips® RB, RBI, RF, RFI
Şuruburi autofiletante Rigips®
Bandă de etanşare Rigips®*
3. Structură
metalică
3.1 Şină de ghidaj
3.2 Montant
Profil Rigips® UW50/75/100 - 0,6 mm
Profil Rigips® CW50/75/100 - 0,6 mm
4. Izolaţie
Izolare acustică
Cu vată minerală ISOVER
5. Umplere rosturi
Execuţie
Bandă de armare Rigips®
Chit de rosturi Rigips®
Greutate tencuială
cca. 26 kg/m2
(fără izolaţie)
* - la execuþia tencuielii s-a folosit pentru etanşarea la zgomot aerian pe lângă
banda de etanşare şi un cordon de chit acrilic pe conturul tencuielii
39
3.80.12
Date tehnice
Izolare acustică
Placă gips-carton
Rigips®
mm
Tip profil
mm
Grosime
tencuială
mm
Vată minerală
mm
Rw
dB
2x12,5
2x12,5
2x12,5
CW 50
CW 50
CW 100
≥75
≥75
≥125
501)
802)
32
37
39
Rw= indice de izolare la zgomot aerian, obþinut în laborator
1) - vată minerală ISOVER AKUSTO
2) - vată minerală ISOVER UNIROLL PLUS
Rezistenţă la foc
Înălţime maximă
Placă gips-carton
Rigips RF
Tip profil
mm
2x12,5
CW 50/75/100
Placă gips-carton
Rigips®
mm
2x12,5
Tip profil
mm
CW 50
CW 75
CW 100
Grosime
mm
Izolaţie
Densitate
kg/m3
Rezistenţă la foc
nu este obligatorie pentru protecţia la incendiu
Interax
montanţi
mm
600
600
600
EI 30
Înălţime maximă admisă
Domeniul I
Domeniul II
2600
3500
4000
2750
3500
Domeniul I - pereţi în încăperi obişnuite
Domeniul II - pereţi în încăperi aglomerate
Consum de materiale pe m2
Placă gips-carton Rigips® 12,5 mm ............................................................................................. 2 m2
Profil Rigips® UW 50/75/100-0,6 mm ..................................................................................................... 0,8 ml
Profil Rigips® CW 50/75/100-0,6 mm .................................................................................................... 2 ml
Bandă etanşare Rigips® .................................................................................................................... 1,2 ml
Şurub autofiletant Rigips® 212/3,5-25 mm ............................................................................... 7 buc
Şurub autofiletant Rigips® 212/3,5-35 mm ...............................
.............................................. 13 buc
Diblu metalic Rigips® DN6 ............................................................................................................... 1,6 buc
Bandă de armare Rigips® ................................................................................................................... 0,8 ml
Chit de rosturi Rigips® ........................................................................................................................ 0,49 kg
Pastă de finisare Rigips® SUPER TOP .................................................................................................. 0,4 kg
Vată minerală ISOVER ............................................................................................................................... 1 m2
Notă: consumul a fost calculat pe o suprafaţă de tencuială uscată etalon cu dimensiunile de 2,5m x 5m şi
nu include pierderi.
40
3.80.12a
Tencuieli uscate cu plăci Rigips® Fonic
Tencui
ală uscată pe structură metalică
independentă UW/CW 75
Izolare acustică
BIM
în Revit
și
AllPlan
Placare dublă
2x12,5 mm grosime
Rigips®
Rigips
® Fonic
Rw până la 41 dB
3.2
4
1
Înălţime tencuială
maxim 4250 mm
(conform tabel înălţimi
maxime)
1. Placare
Montaj
2. Etanşare
Plăci gips-carton Rigips® Fonic
Şuruburi autofiletante Rigips® HartFix
Bandă de etanşare Rigips®*
3. Structură
metalică
3.1 Şină de ghidaj
3.2 Montant
Profil Rigips® UW75 - 0,6 mm
Profil Rigips® CW75 - 0,6 mm
4. Izolaţie
Izolare acustică
Cu vată minerală ISOVER
5. Umplere rosturi
Execuţie
Bandă de armare Rigips®
Chit de rosturi Rigips®
Greutate tencuială
cca. 26 kg/m2
(fără izolaţie)
* - la execuþia tencuielii s-a folosit pentru etanşarea la zgomot aerian pe lângă banda
de etanşare şi un cordon de chit acrilic pe conturul tencuielii
41
3.80.12a
Date tehnice
Izolare acustică
Placă gips-carton
Rigips® Fonic
mm
Tip profil
mm
Grosime
te
ncuială
mm
Vată minerală
mm
Rw
dB
2x12,5
CW 75
100
501)
41
Rw= indice de izolare la zgomot aerian, obþinut în laborator
1) - vată minerală ISOVER AKUSTO
Înălţime maximă
Placă gips-carton
Rigips® Fonic
mm
Tip profil
mm
Interax
montanţi
mm
Înălţime maximă admisă
Domeniul I
Domeniul II
2x12,5
CW 75
600
3500
3000
Domeniul I - pereţi în încăperi obişnuite
Domeniul II - pereţi în încăperi aglomerate
Consum de materiale pe m
2
Placă gips-carton Rigips® Fonic 12,5 mm .......................................................................................... 2 m2
Profil Rigips® UW 75-0,6 mm ......................................................................................................... 0,8 ml
Profil Rigips® CW 75-0,6 mm ............................................................................................................ 2 ml
Bandă etanşare Rigips® .............................................................................
....................................... 1,2 ml
Chit acrilic (sub formă de cordon pe contur) ........................................................................... 1,2 ml
Şurub autofiletant Rigips® HartFix 25 mm ............................................................................... 7 buc
Şurub autofiletant Rigips® HartFix 35 mm ............................................................................. 13 buc
Şurub cu diblu Rigips® 6x45 mm ..................................................................................................... 1,6 buc
Bandă de armare Rigips® ................................................................................................................... 0,8 ml
Chit de rosturi Rigips® ........................................................................................................................ 0,49 kg
Pastă de finisare Rigips® SUPER TOP ...................................................................................
............... 0,4 kg
Vată minerală ISOVER ............................................................................................................................... 1 m2
Notă: consumul a fost calculat pe o suprafaţă de tencuială uscată etalon cu dimensiunile de 2,5m x 5m şi
nu include pierderi.
42
3.80.12b
Tencuieli uscate cu plăci Glasroc® F
Tencuială uscată pe structură metalică
independentă UW/CW 50, UW/CW 75,
UW/CW 100, UW/CW 125
3.2
1.1
Placare cu 2 straturi
2 x 12,5 mm grosime sau
2 x 15 mm grosime
Glasroc® F
1.1
Izolare acustică
NOU!
Rw până la 39 dB
Rezistenţă la foc
până la EI 60
Înălţime tencuială
2
3.1
4600 mm
(conform tabel înălţimi
maxime)
EI 60
Grosime tencuială
≤ 600 mm
1.1 5
75 - 155 mm
1.2
3.2
2
1. Placare
Montaj
1.1 Plăci Glasroc® F 12,5 sau 15 mm
1.2 Şuruburi autofiletante Rigips® Ridurit
2. Etanşare
Rezistenţă la foc
Etanşarea se realizează cu materiale de
etanşare clasă de reacţie la foc
A1
3. Structura
metalică
3.1 Şină de ghidaj
Profil Rigips® UW 50 / 75 / 100 / 125 - 0,6 mm
3.2 Montant
Profil Rigips® CW 50 / 75 / 100 / 125 - 0,6 mm
4. Izolare
Izolare acustică
Rezistenţă la foc
Cu vată minerală ISOVER
Nu este necesară izolaţia
5. Umplere
rosturi
Execuţie
Pastă de îmbinare Rigips® VARIO
Greutate tencuială
cca. 34 kg/m2
(fără izolaþie)
43
3.80.12b
Date tehnice
Izolare acustică
Plăci Glasroc® F
mm
Tip profil
mm
Grosime perete
mm
Vată minerală
mm
Rw
dB
2 x 12,5
CW 50
Š 75
-
323)
2 x 12,5
CW 50
2 x 12,5
Š 75
1)
50
373)
CW 100
Š 125
802)
393)
2 x 15
CW 50
Š 80
-
323)
2 x 15
CW 50
2 x 15
CW 100
Š 80
1)
50
373)
Š 130
802)
393)
Rw= indice de izolare la zgomot aerian, obþinut în laborator
1) - vată minerală ISOVER AKUSTO
2) - vată minerală ISOVER UNIROLL PLUS
3) - valori preluate de la soluţia 3.80.12
Rezistenþă la foc
Plăci Glasroc® F
mm
2 x 12,5
2 x 15
Înălþimi admise
Con
sum de material pe m2
Plăci Glasroc® F
mm
Izolaþie
Grosime
mm
-
Profil Rigips
CW/UW
Densitate
kg/m3
-
Interax montanţi
mm
Rezistenţă
foc
EI 30
EI 60
Înălţime maximă admisă
mm
EI 30
EI 60
2x12,5
CW/UW 50
600
3500
-
2x12,5
CW/UW 75
600
4300
-
2x12,5
CW/UW 100
600
4300
-
2x12,5
CW/UW 125
600
4300
-
2x15
CW/UW 50
600
-
3500
2x15
CW/UW 75
600
4600
4300
2x15
CW/UW 100
600
4600
4300
2x15
CW/UW 125
600
4600
4300
Plăci Glasroc® F 12,5 sau 15 mm .............................................................................................................. 2 m2
Profil Rigips® CW 50/75/100/125 - 0,6 mm ...................................................................................... 2,0 m
Profil Rigips® UW 50/75/100/125 - 0,6 mm ..................................................................................... 0,8 m
Bandă de etanşare Rigips® ....................................................................................
................................. 1,2 m
Şurub autofiletant Rigips® Ridurit 35 mm ...................................................................................... 7 buc
Şurub autofiletant Rigips® Ridurit 45 mm ................................................................................... 13 buc
Bandă de armare Rigips® ..................................................................................................................... 0,8 m
Chit de rosturi Rigips® VARIO................................................................................................................ 0,49 kg
Vată minerală ISOVER (opţional) ....................................................................................................... 1 m2
Notă: consumul a fost calculat pe o suprafaţă de tencuială uscată etalon cu dimensiunile de 2,5m x 5m şi
nu include pierderi.
44
3.80.12c
Tencuieli uscate cu plăci Glasroc® F (Riflex)
Placare cu 3 straturi
3 x 12,5 mm grosime sau
3
x 15 mm grosime
Glasroc® F
Tencuială uscată pe structură metalică
independentă UW/CW 50, UW/CW 75,
UW/CW 100, UW/CW 125
3.2
Izolare acustică
1.1 1.1 1.1
NOU!
Rw până la 39 dB
Rezistenţă la foc
până la EI 90
Înălţime tencuială
2
5000 mm
3.1
(conform tabel înălţimi
maxime)
EI 90
Grosime tencuială
87,5 - 170 mm
≤ 600 mm
1.1 1.2
1. Placare
1.3 5
Montaj
3.2
2
1.1 Plăci Glasroc® F 3 x 12,5 sau
Plăci Glasroc® F 3 x 15 mm sau
Plăci Glasroc® F 2 x 12,5 + 1 x 15 mm sau
Plăci Glasroc® F 2 x 15 + 1 x 12,5 mm
1.2 Şuruburi autofiletante Rigips® Ridurit
2. Etanşare
Rezistenţă la foc
Etanşarea se realizează cu materiale de
etanşare clasă de reacţie la foc A1
3. Structura
metalică
3.1 Şină de ghidaj
Profil Rigips® UW 50 / 75 / 100 / 125 - 0,6 mm
3.2 Montant
Profil Rigips® CW 50 / 75 / 100 / 125 - 0,6 mm
4. Izolare
Izolare acustică
Rezistenţă la foc
Cu vată minerală ISOVER
Nu este necesară izolaţia
5. Umplere
ro
x 15 mm grosime
Glasroc® F
Tencuială uscată pe structură metalică
independentă UW/CW 50, UW/CW 75,
UW/CW 100, UW/CW 125
3.2
Izolare acustică
1.1 1.1 1.1
NOU!
Rw până la 39 dB
Rezistenţă la foc
până la EI 90
Înălţime tencuială
2
5000 mm
3.1
(conform tabel înălţimi
maxime)
EI 90
Grosime tencuială
87,5 - 170 mm
≤ 600 mm
1.1 1.2
1. Placare
1.3 5
Montaj
3.2
2
1.1 Plăci Glasroc® F 3 x 12,5 sau
Plăci Glasroc® F 3 x 15 mm sau
Plăci Glasroc® F 2 x 12,5 + 1 x 15 mm sau
Plăci Glasroc® F 2 x 15 + 1 x 12,5 mm
1.2 Şuruburi autofiletante Rigips® Ridurit
2. Etanşare
Rezistenţă la foc
Etanşarea se realizează cu materiale de
etanşare clasă de reacţie la foc A1
3. Structura
metalică
3.1 Şină de ghidaj
Profil Rigips® UW 50 / 75 / 100 / 125 - 0,6 mm
3.2 Montant
Profil Rigips® CW 50 / 75 / 100 / 125 - 0,6 mm
4. Izolare
Izolare acustică
Rezistenţă la foc
Cu vată minerală ISOVER
Nu este necesară izolaţia
5. Umplere
ro
... ascunde
Alte documentatii ale aceleasi game Vezi toate
Catalog, brosura 24 p | RO
Catalog, brosura 100 p | RO
