Sisteme profesionale cu plasma cu aer la 65-105 amps HYPERTHERM Powermax65 SYNC, Powermax85 SYNC, Powermax105 SYNC

Limba: Romana

5 afisari

Tip documentatie: Catalog, brosura

Pagina 1 - Sisteme profesionale cu plasma cu aer la 65-105 amps HYPERTHERM Powermax65 SYNC,...

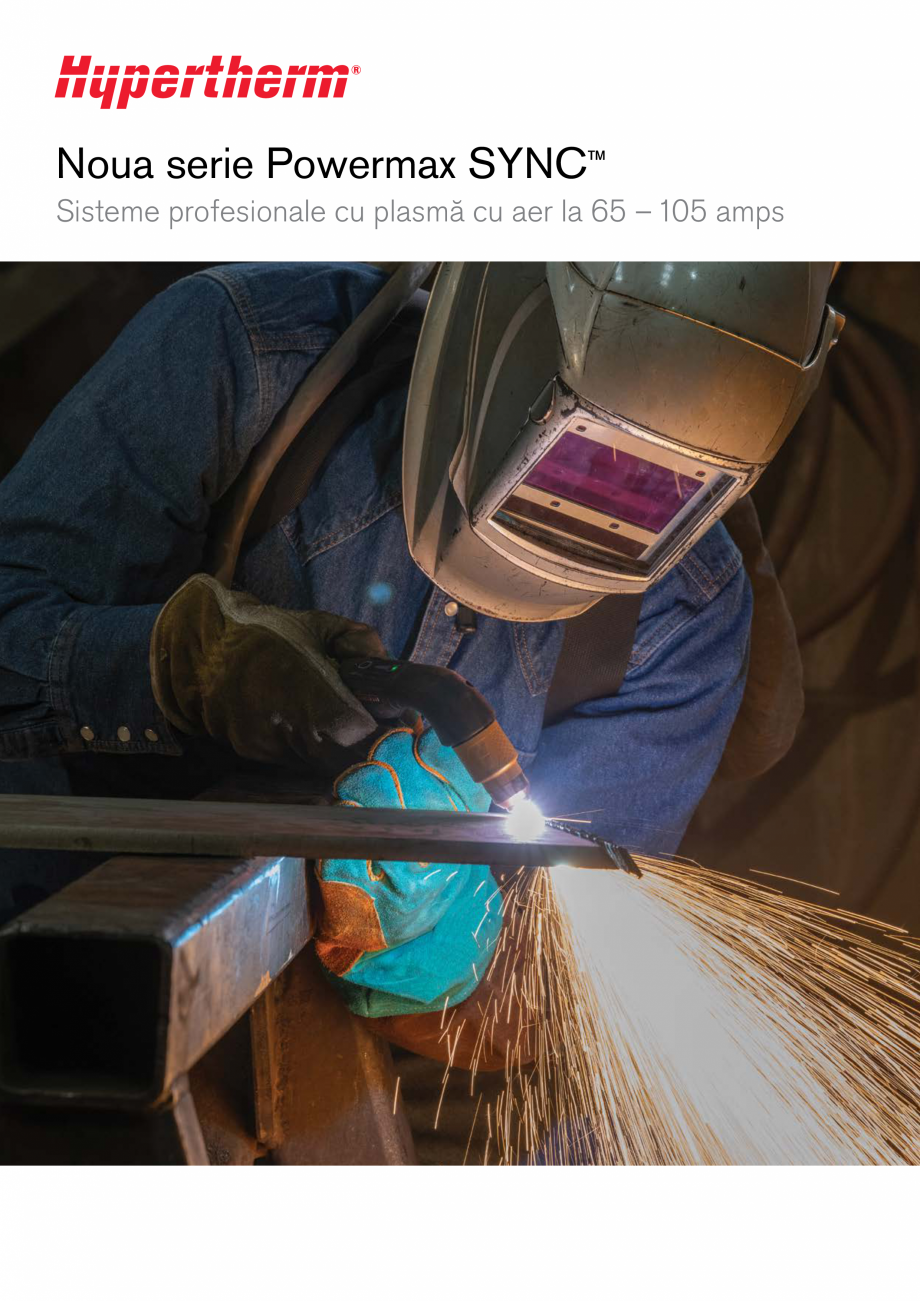

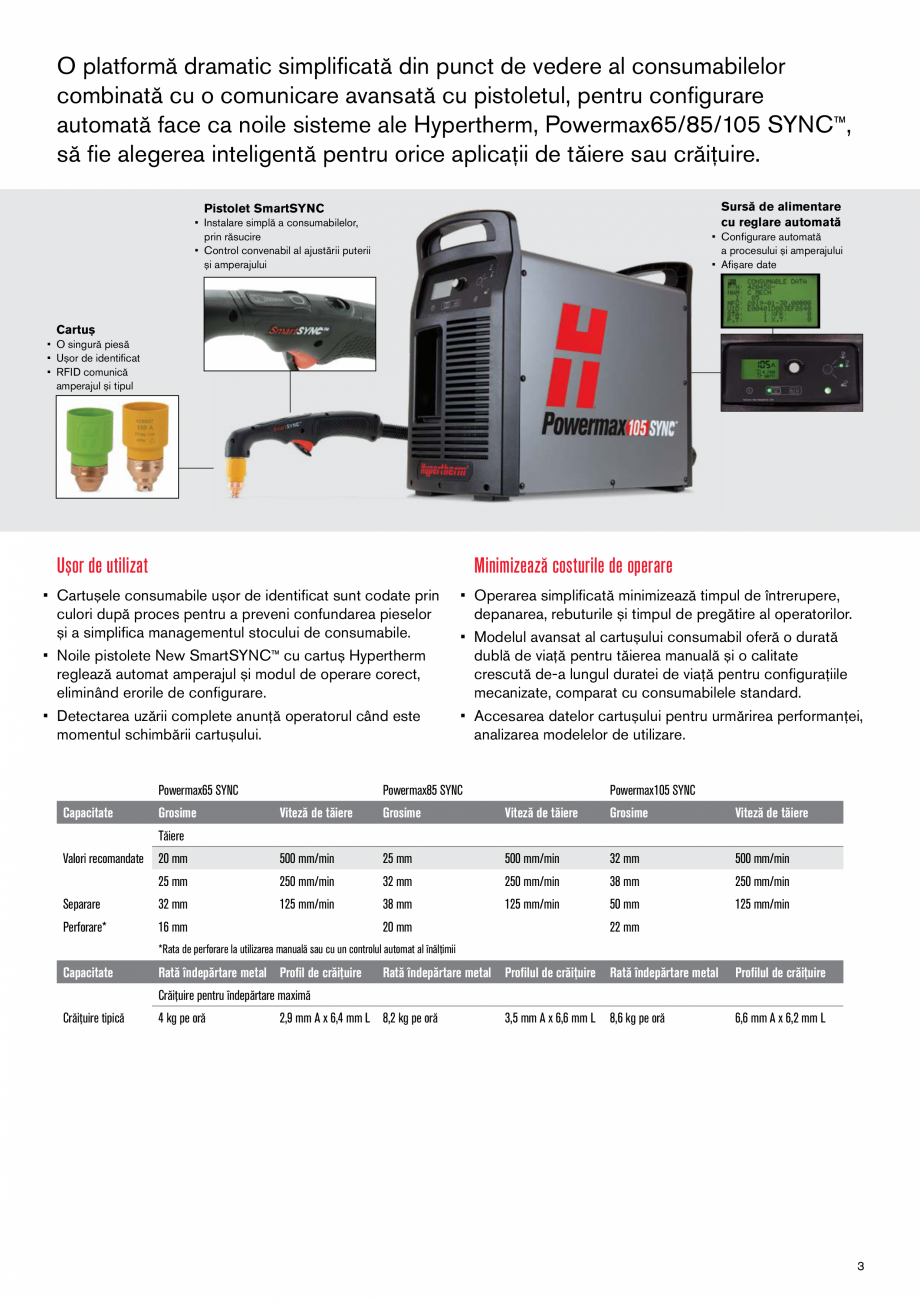

Noua serie Powermax SYNC™ Sisteme profesionale cu plasmă cu aer la 65 – 105 amps 2 O platformă dramatic simplificată din punct de vedere al consumabilelor combinată cu o comunicare avansată cu pistoletul, pentru configurare automată face ca noile sisteme ale Hypertherm, Powermax65/85/105 SYNC™, să fie alegerea inteligentă pentru orice aplicații de tăiere sau crăiţuire. Sursă de alimentare cu reglare automată Pistolet SmartSYNC • Instalare simplă a consumabilelor, prin răsucire • Control convenabil al ajustării puterii și amperajului • Configurare automată a procesului și amperajului • Afișare date Cartuș • O singură piesă • Ușor de identificat • RFID comunică amperajul și tipul Uşor de utilizat Minimizează costurile de operare • Cartușele consumabile ușor de identificat sunt codate prin culori după proces pentru a preveni confundarea pieselor și a simplifica managementul stocului de consumabile. • Noile pistolete New

Pagina 1-Sisteme profesionale cu plasma cu aer la 65-105 amps HYPERTHERM Powermax65 SYNC, Powermax85 SYNC,...

Pagina 2 - Sisteme profesionale cu plasma cu aer la 65-105 amps HYPERTHERM Powermax65 SYNC,...

SmartSYNC™ cu cartuș Hypertherm reglează automat amperajul și modul de operare corect, eliminând erorile de configurare. • Detectarea uzării complete anunță operatorul când este momentul schimbării cartușului. Powermax65 SYNC Capacitate Grosime • Operarea simplificată minimizează timpul de întrerupere, depanarea, rebuturile și timpul de pregătire al operatorilor. • Modelul avansat al cartușului consumabil oferă o durată dublă de viață pentru tăierea manuală și o calitate crescută de-a lungul duratei de viață pentru configurațiile mecanizate, comparat cu consumabilele standard. • Accesarea datelor cartușului pentru urmărirea performanței, analizarea modelelor de utilizare. Powermax85 SYNC Powermax105 SYNC Viteză de tăiere Grosime Viteză de tăiere Grosime Viteză de tăiere 20 mm 500 mm/min 25 mm 500 mm/min 32 mm 500 mm/min 25 mm 250 mm/min 32 mm 250 mm/min 38 mm 250 mm/min Separare 32 mm 125 mm/min 38 mm 125 mm/min

Pagina 2-Sisteme profesionale cu plasma cu aer la 65-105 amps HYPERTHERM Powermax65 SYNC, Powermax85 SYNC,...

Pagina 3 - Sisteme profesionale cu plasma cu aer la 65-105 amps HYPERTHERM Powermax65 SYNC,...

50 mm 125 mm/min Perforare* 16 mm Tăiere Valori recomandate 20 mm 22 mm *Rata de perforare la utilizarea manuală sau cu un controlul automat al înălțimii Capacitate Rată îndepărtare metal Profil de crăiţuire Rată îndepărtare metal Profilul de crăiţuire Rată îndepărtare metal Profilul de crăiţuire 8,6 kg pe oră 6,6 mm A x 6,2 mm L Crăiţuire pentru îndepărtare maximă Crăiţuire tipică 4 kg pe oră 2,9 mm A x 6,4 mm L 8,2 kg pe oră 3,5 mm A x 6,6 mm L 3 Maximizarea performanţei • Abordează o gamă largă de sarcini cu modele de pistolet ușor interschimbabile și cartuș consumabil Hypertherm specific fiecărei aplicații pentru diverse tipuri de tăiere și crăiţuire. • Reduce timpul de pregătire cu configurare simplificată și performanță constantă. • Controlul rapid al pistoletului permite operatorului să ajusteze amperajul din mers și să schimbe consumabilele și aplicațiile fără a se întoarce la sursa de alime

Pagina 3-Sisteme profesionale cu plasma cu aer la 65-105 amps HYPERTHERM Powermax65 SYNC, Powermax85 SYNC,...

Pagina 4 - Sisteme profesionale cu plasma cu aer la 65-105 amps HYPERTHERM Powermax65 SYNC,...

ntare. Fiabilitate lider în industrie • Pistoletele SmartSYNC™ sunt proiectate pentru medii dure, industriale. • Tehnologia SpringStart™ asigură pornirea consistentă şi un pistolet mult mai fiabil. • Fiabilitatea lider în industrie reduce timpul de întrerupere al producției. Pistolete și cartușe Pistolet manual la 75° Pistolet manual la 15° Pistolet pentru tăiere mecanizată Noile cartușe cu cod de culoare, montate prin răsucire pot fi schimbate în circa 10 secunde! LED mod crăiţuire Activ/Inactiv/LED eroare Scară LED în 7 pași pentru amperaj Buton de reglare a amperajului Buton de blocare pistolet 5 Specificaţii Powermax65 SYNC™ Powermax85 SYNC™ Powermax105 SYNC™ Tensiuni de alimentare 400 V, 3-PH, 50/60 Hz 400 V, 3F, 50/60 Hz 230 – 400 V, 3F, 50/60 Hz 400 V, 3F, 50/60 Hz Consum de kW 9 kW 12,2 kW 16,8 kW Curent absorbit de la reţea 380/400 V, 3-PH 15,5/15 A @ 9 kW 380/400 V, 3-PH 20,5/19,5 A @12,2 KW 230/400 V, 3-PH 5

Pagina 4-Sisteme profesionale cu plasma cu aer la 65-105 amps HYPERTHERM Powermax65 SYNC, Powermax85 SYNC,...

Pagina 5 - Sisteme profesionale cu plasma cu aer la 65-105 amps HYPERTHERM Powermax65 SYNC,...

0/29 A @ 16,8 kW 380/400 V, 3-PH 30/28 A @ 16 kW Curent de tăiere 20 – 65 A 25 – 85 A 30 – 105 A Tensiune nominală de ieşire 139 Vcc 143 Vcc 160 Vcc Durată activă la 40 °C 50% @ 65 A, 380 – 400 V, 3-PH 100% @ 46 A, 380 – 400 V, 3-PH 60% @ 85 A, 380 – 400 V, 3-PH 100% @ 66 A, 380 – 400 V, 3-PH 70 % la 105 A, 240 V, 3-PH 80 % la 105 A, 400 V, 3F 100 % la 94 A, 400 V, 3F 100 % la 88 A, 230 V, 3F 270 Vcc 288 VCC Tensiune de mers în gol (OCV) 270 Vcc Dimensiuni cu mânere 483 mm A; 233 mm L; 430 mm Î 483 mm A; 233 mm L; 430 mm Î 592 mm A; 274 mm L; 508 mm Î Greutate sistem cu pistolet cu cablu de 7,6 m 20,6 kg 23,5 kg 230 – 400 V: 42,7 kg 400 V: 39,4 kg Alimentare cu gaz Aer curat, uscat, necontaminat cu ulei sau azot Aer curat, uscat, necontaminat cu ulei sau azot Aer curat, uscat, necontaminat cu ulei sau azot Presiune optimă de intrare a gazului 7,6 – 8,3 bar 7,6 – 8,3 bar 7,6 – 8,3 bar Presiune minimă de intrare a gazului

Pagina 5-Sisteme profesionale cu plasma cu aer la 65-105 amps HYPERTHERM Powermax65 SYNC, Powermax85 SYNC,...

Pagina 6 - Sisteme profesionale cu plasma cu aer la 65-105 amps HYPERTHERM Powermax65 SYNC,...

5,2 bari 5,2 bar 5,5 bari Valori recomandate ale debitului de intrare a gazului Tăiere: 2 10 l/min @ 5,9 bar Crăiţuire: 2 10 l/min @ 4,8 bar Tăiere: 210 l/min @ 5,9 bar Crăiţuire: 210 l/min @ 4,8 bar Tăiere: 260 l/min @ 5,9 bar Crăiţuire: 260 l/min @ 4,8 bar 3m 3m Lungime cablu de alimentare 3 m de intrare Tip sursă de alimentare Invertor – IGBT Invertor – IGBT Invertor – IGBT Putere nominală motor 15 kW pentru o putere totală de ieşire de 65 A 20 kW pentru o putere totală de ieşire de 85 A 30 kW pentru o putere totală de ieşire de 105 A Certificări CE, C-Tick, CU/GOST, Ukr şi sârbeşti — pentru utilizarea în Europa, Australia, Belarus, Kazakhstan, Rusia, Serbia, Ucraina şi în alte ţări în care sistemele sunt acceptate. UKCA — Marea Britanie CE, C-Tick, CU/GOST, Ukr şi sârbeşti — pentru utilizarea în Europa, Australia, Belarus, Kazakhstan, Rusia, Serbia, Ucraina şi în alte ţări în care sistemele sunt acceptate. UK

Pagina 6-Sisteme profesionale cu plasma cu aer la 65-105 amps HYPERTHERM Powermax65 SYNC, Powermax85 SYNC,...

Pagina 7 - Sisteme profesionale cu plasma cu aer la 65-105 amps HYPERTHERM Powermax65 SYNC,...

CA — Marea Britanie CE, C-Tick, CU/GOST, Ukr şi sârbeşti — pentru utilizarea în Europa, Australia, Belarus, Kazakhstan, Rusia, Serbia, Ucraina şi în alte ţări în care sistemele sunt acceptate. UKCA — Marea Britanie Garanție Sursele de alimentare au o garanţie de 3 ani şi pistoletele au o garanţie de 1 an. Sursele de alimentare au o garanţie de 3 ani şi pistoletele au o garanţie de 1 an. Sursele de alimentare au o garanţie de 3 ani şi pistoletele au o garanţie de 1 an. Viteza de tăiere Performanţă de tăiere relativă pe oţel slab aliat de 12 mm Powermax105 SYNC 6 Powermax85 SYNC Powermax65 SYNC Oxigaz Informaţii privind comanda Mai jos sunt indicate configuraţiile de sistem standard, care includ o sursă de alimentare, un pistolet şi un cablu de masă. CE Pistolet manual la 75° Lungimi ale cablului pistoletului 7,6 m Pistolet manual 75° și 15° 15,2 m Sursă de alimentare standard 083356 083357 Sursă de alimentare cu port CPC

Pagina 7-Sisteme profesionale cu plasma cu aer la 65-105 amps HYPERTHERM Powermax65 SYNC, Powermax85 SYNC,...

Pagina 8 - Sisteme profesionale cu plasma cu aer la 65-105 amps HYPERTHERM Powermax65 SYNC,...

şi divizor de tensiune 083358 083359 Pistolet pentru tăiere mecanizată de dimensiuni normale la 180° 7,6 m Fără comandă de la distanță Surse de alimentare Powermax65 SYNC™ 7,6 m 15,2 m Fără comandă de la distanță Cu comandă de la distanţă Fără comandă de la distanță Cu comandă de la distanţă 083362 083327 083363 083364 083365 083360 083366 Fără comandă de la distanță Sursă de alimentare standard 087196 087197 Sursă de alimentare cu port CPC şi divizor de tensiune 087198 087199 Fără comandă de la distanță 087201 Sursă de alimentare standard 400 V 059690 059691 059679 059680 Cu comandă de la distanţă Fără comandă de la distanță Cu comandă de la distanţă 087202 087203 087204 087205 087206 087200 Fără comandă de la distanță Sursă de alimentare standard 230 – 400 V 083367 Cu comandă de la distanţă Sursă de alimentare cu port CPC, divizor de tensiune şi port serial Surse de alimentar
