Sisteme de acoperis terasa - Instructiuni de punere in opera BAUDER THERMOFOL

Limba: Romana

165 afisari

Tip documentatie: Instructiuni montaj, utilizare

Pagina 1 - Sisteme de acoperis terasa - Instructiuni de punere in opera BAUDER THERMOFOL...

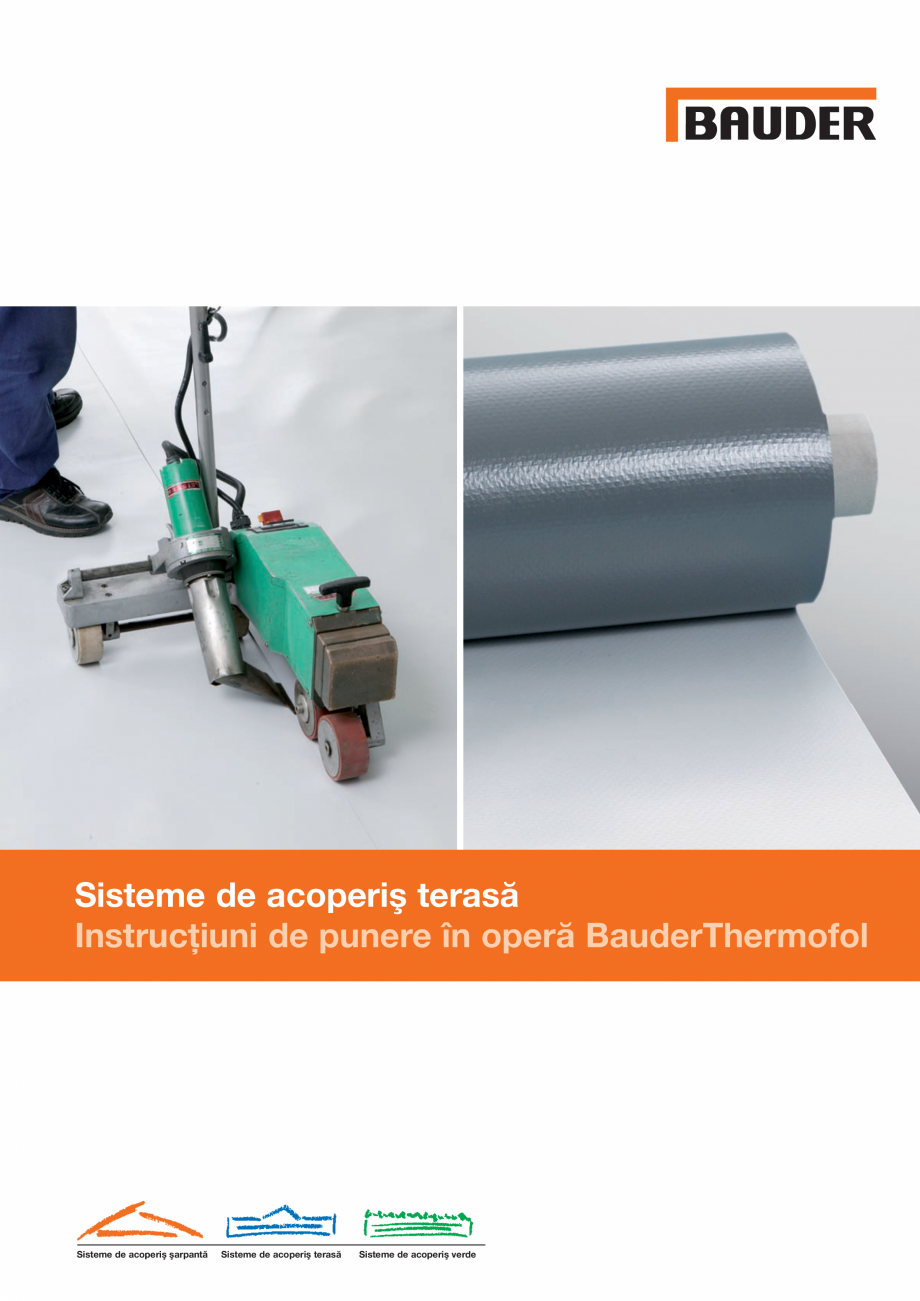

Sisteme de acoperiş terasă Instrucţiuni de punere în operă BauderThermofol Sisteme de acoperiş şarpantă Sisteme de acoperiş terasă Sisteme de acoperiş verde Descrierea sistemului Marcare/depozitare Straturi separatoare, de protecţie şi de îmbinare Descriere sistem Indicaţiile tehnice de utilizare se aplică în cazul hidroizolării cu membranele Bauder THERMOFOL – la montarea pe acoperişuri cu suprafaţa plană sau înclinată, având toate straturile necesare pentru funcţionalitatea acoperişului, indiferent de înălţimea construcţiei. n BauderTHERMOFOL U 15/18/ 20/24 sunt membrane din PVC-P calandrate/ laminate duble, cu întăritură din fibră sintetică, incompatibile cu bitumul, în conformitate cu DIN 16734. Membranele sunt rezistente la raze UV, prezintă barieră pentru rădăcini şi microorganisme. Sunt membrane universale, utilizate atât pentru fixarea mecanică cât şi în cazul sistemelor prin încărcare. n BauderTHERMOFOL U 15 V este o mem

Pagina 1-Sisteme de acoperis terasa - Instructiuni de punere in opera BAUDER THERMOFOL Instructiuni montaj,...

Pagina 2 - Sisteme de acoperis terasa - Instructiuni de punere in opera BAUDER THERMOFOL...

brană calandrată dublă, cu întăritură din fibră sintetică, incompatibilă cu bitumul, în conformitatecu DIN 16734, ce conţine un strat de fibre neţesute caşerate. Aceasta permite protecţia împotriva dizlocării de către vânt, se fixeză mai bine pe stratul suport cu ajutorul adezivului PU şi se tasează pe bitum, la lucrările de reparaţii. n BauderTHERMOFOL M 12/15/18/20 sunt membrane din PVC-P calandrate duble, cu întăritură din fibră sintetică, incompatibile cu bitumul, în conformitate cu DIN 16734, utilizate exclusiv la fixarea mecanică. n BauderTHERMOFOL D este o membrană fără strat suport/adeziv, utilizată la montarea suprafeţelor de detaliu. le componente ale sistemului ce se pot îmbina între ele. Sistemul pentru acoperiş Bauder THERMOPLAN T pe bază de FPO sunt marcate cu albastru. Elementele acestui sistem nu sunt compatibile cu sistemul de hidroizolare cu PVC. Membranele Bauder THERMOFOL se depozitează în condiţii de curăţenie şi î

Pagina 2-Sisteme de acoperis terasa - Instructiuni de punere in opera BAUDER THERMOFOL Instructiuni montaj,...

Pagina 3 - Sisteme de acoperis terasa - Instructiuni de punere in opera BAUDER THERMOFOL...

n medii uscate. Astfel se asigură condiţii de montare ireproşabile. În condiţii de depozitare corespunzătoare, durata depozitării este nelimitată. n strat protector din fibră neţesută Bauder SV 300: (pentru asperitate redusă) n strat protector din fibre neţesute Bauder SV 600: (pentru un grad ridicat de asperitate) o greutate minimă pe suprafaţă de 120 g/m² ca strat protector împotriva incendiilor, pentru a îndeplini cerinţele DIN 4102, partea a 7-a, “Rezistenţă la acoperire”. n fibră de sticlă 120 g/m²: Bauder GV 120 La utilizarea materialelor din fibre izolatoare, clasa A a materialelor de construcţie, nu mai sunt necesare straturi protectoare împotriva incendiilor sau straturi separatoare. Marcare / depozitare Membranele Bauder THERMOFOL se marchează pe suprafaţă prin presarea corespunzătoare. Această presare contribuie totodată la îmbinarea prin fixare mecanică pe muchii. Membranele şi materialele accesorii sunt marcate cu etiche

Pagina 3-Sisteme de acoperis terasa - Instructiuni de punere in opera BAUDER THERMOFOL Instructiuni montaj,...

Pagina 4 - Sisteme de acoperis terasa - Instructiuni de punere in opera BAUDER THERMOFOL...

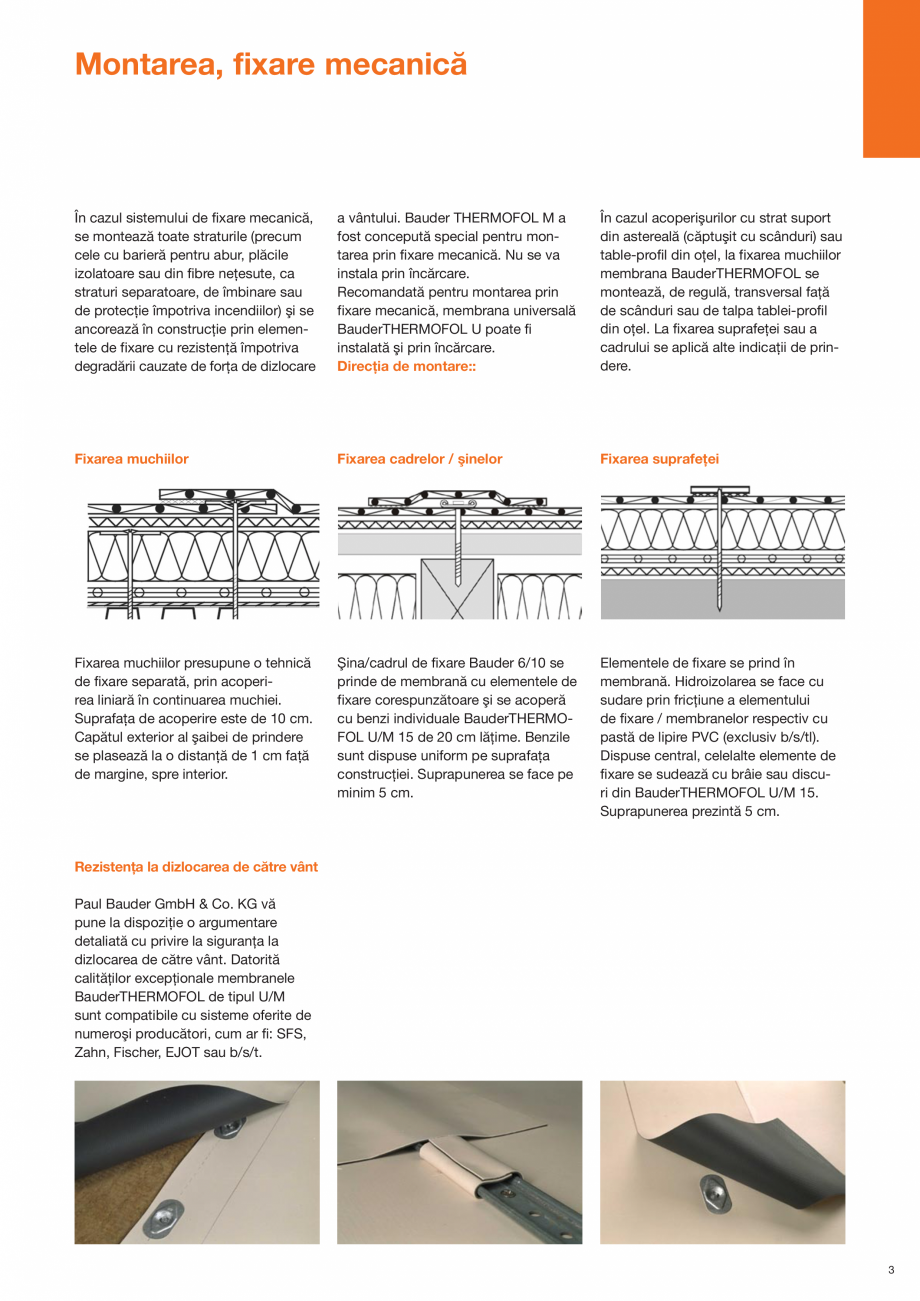

te albe. Acestea sunt singure- Straturi separatoare, de protecţie şi de îmbinare Straturile separatoare sunt necesare la intercalarea între membranele Bauder THERMOFOL (fără toleranţă la bitum) şi materiale incompatibile, pentru a evita eventualele schimburi prin contactul direct. Pe un strat suport rugos şi sub pietriş se introduce un strat protector din fibră neţesută: 2 În cazul fixării mecanice în beton, se utilizează numai materiale din fibre neţesute, rezistent la perforare. La construcţiile prin fixare mecanică cu polistiren sau material termoizolator PIR se foloseşte fibră de sticlă cu Montarea, fixare mecanică În cazul sistemului de fixare mecanică, se montează toate straturile (precum cele cu barieră pentru abur, plăcile izolatoare sau din fibre neţesute, ca straturi separatoare, de îmbinare sau de protecţie împotriva incendiilor) şi se ancorează în construcţie prin elementele de fixare cu rezistenţă împotriva degradării cauzate

Pagina 4-Sisteme de acoperis terasa - Instructiuni de punere in opera BAUDER THERMOFOL Instructiuni montaj,...

Pagina 5 - Sisteme de acoperis terasa - Instructiuni de punere in opera BAUDER THERMOFOL...

de forţa de dizlocare a vântului. Bauder THERMOFOL M a fost concepută special pentru montarea prin fixare mecanică. Nu se va instala prin încărcare. Recomandată pentru montarea prin fixare mecanică, membrana universală BauderTHERMOFOL U poate fi instalată şi prin încărcare. Direcţia de montare:: În cazul acoperişurilor cu strat suport din astereală (căptuşit cu scânduri) sau table-profil din oţel, la fixarea muchiilor membrana BauderTHERMOFOL se montează, de regulă, transversal faţă de scânduri sau de talpa tablei-profil din oţel. La fixarea suprafeţei sau a cadrului se aplică alte indicaţii de prindere. Fixarea muchiilor Fixarea cadrelor / şinelor Fixarea suprafeţei Fixarea muchiilor presupune o tehnică de fixare separată, prin acoperirea liniară în continuarea muchiei. Suprafaţa de acoperire este de 10 cm. Capătul exterior al şaibei de prindere se plasează la o distanţă de 1 cm faţă de margine, spre interior. Şina/cadrul de fixare

Pagina 5-Sisteme de acoperis terasa - Instructiuni de punere in opera BAUDER THERMOFOL Instructiuni montaj,...

Pagina 6 - Sisteme de acoperis terasa - Instructiuni de punere in opera BAUDER THERMOFOL...

Bauder 6/10 se prinde de membrană cu elementele de fixare corespunzătoare şi se acoperă cu benzi individuale BauderTHERMOFOL U/M 15 de 20 cm lăţime. Benzile sunt dispuse uniform pe suprafaţa construcţiei. Suprapunerea se face pe minim 5 cm. Elementele de fixare se prind în membrană. Hidroizolarea se face cu sudare prin fricţiune a elementului de fixare / membranelor respectiv cu pastă de lipire PVC (exclusiv b/s/tl). Dispuse central, celelalte elemente de fixare se sudează cu brâie sau discuri din BauderTHERMOFOL U/M 15. Suprapunerea prezintă 5 cm. Rezistenţa la dizlocarea de către vânt Paul Bauder GmbH & Co. KG vă pune la dispoziţie o argumentare detaliată cu privire la siguranţa la dizlocarea de către vânt. Datorită calităţilor excepţionale membranele BauderTHERMOFOL de tipul U/M sunt compatibile cu sisteme oferite de numeroşi producători, cum ar fi: SFS, Zahn, Fischer, EJOT sau b/s/t. 3 Fixarea prin încărcare Fixarea prin lipire Fixarea prin în

Pagina 6-Sisteme de acoperis terasa - Instructiuni de punere in opera BAUDER THERMOFOL Instructiuni montaj,...

Pagina 7 - Sisteme de acoperis terasa - Instructiuni de punere in opera BAUDER THERMOFOL...

cărcare Acoperişurile cu pietriş/pietruite Acoperiş în terasă / cu suprafaţă practicabilă - aplicarea de pietriş/balast, d ≥ 5 cm, granulaţie 16/32 mm - pavarea cu plăci în patul de pietriş fin - umplerea cu pietriş combinată cu fixarea mecanică - montarea plăcilor prin presărarea de pietriş fin/nisip d ≥ 5 cm - montarea plăcilor pe suporţi - beton produs pe loc În principiu, membranele sunt încărcate imediat împotriva acţiunii de dizlocare a vântului. În privinţa încărcării, se aplică prevederile DIN 1055 partea a 4-a, dar şi normele tehnice privind acoperişurile hidroizolate. Lăţimea sudurii de-a lungul îmbinării va avea 8 cm. Sub stratul de pietriş presărat pe membranele BauderTHERMOFOL U este necesară plasarea/intercalarea stratului protector de fibră neţesută W 300, în cazul unei cantităţi mari de granule presate/zdrobite. Pentru hidroizolarea pietrişului se recomandă montarea unui strat de protecţie Fixarea prin lipi

Pagina 7-Sisteme de acoperis terasa - Instructiuni de punere in opera BAUDER THERMOFOL Instructiuni montaj,...

Pagina 8 - Sisteme de acoperis terasa - Instructiuni de punere in opera BAUDER THERMOFOL...

re Membrana BauderTHERMOFOL U 15V se derulează cu o suprapunere de 5 cm (în cazul EPS 10 cm) şi se direcţionează. Membrana se rulează înapoi până la jumătate. Aplicarea adezivului Vlieskleber 1014 se face pe fâşii, avându-se în vedere calculul forţei de dizlocare a vântului. Se va evita scurgerea adezivului pe îmbinări. Membrana se trece prin adeziv şi se presează. Procedaţi la fel cu cea de-a doua jumătate a membranei. Adezivul Bauder Vlieskleber 1014 se întăreşte prin umezire! În condiţiile unei atmosfere extrem de uscate, stratul suport trebuie umezit! Îmbinările la capete se realizează cu suprapuneri de 5 cm lăţime şi se sudează cu ajutorul unor fâşii de acoperire din folia BauderTHERMOFOL U 15, late de 20 cm. Îmbinările se obţin deasemenea cu membrane BauderTHERMOFOL U. 4 Acoperişuri verzi Acoperişurile verzi extensive sunt plantaţii vegetale uşoare, alcătuite din straturi vegetale însămânţate şi gata încolţite, vegetaţii cu
