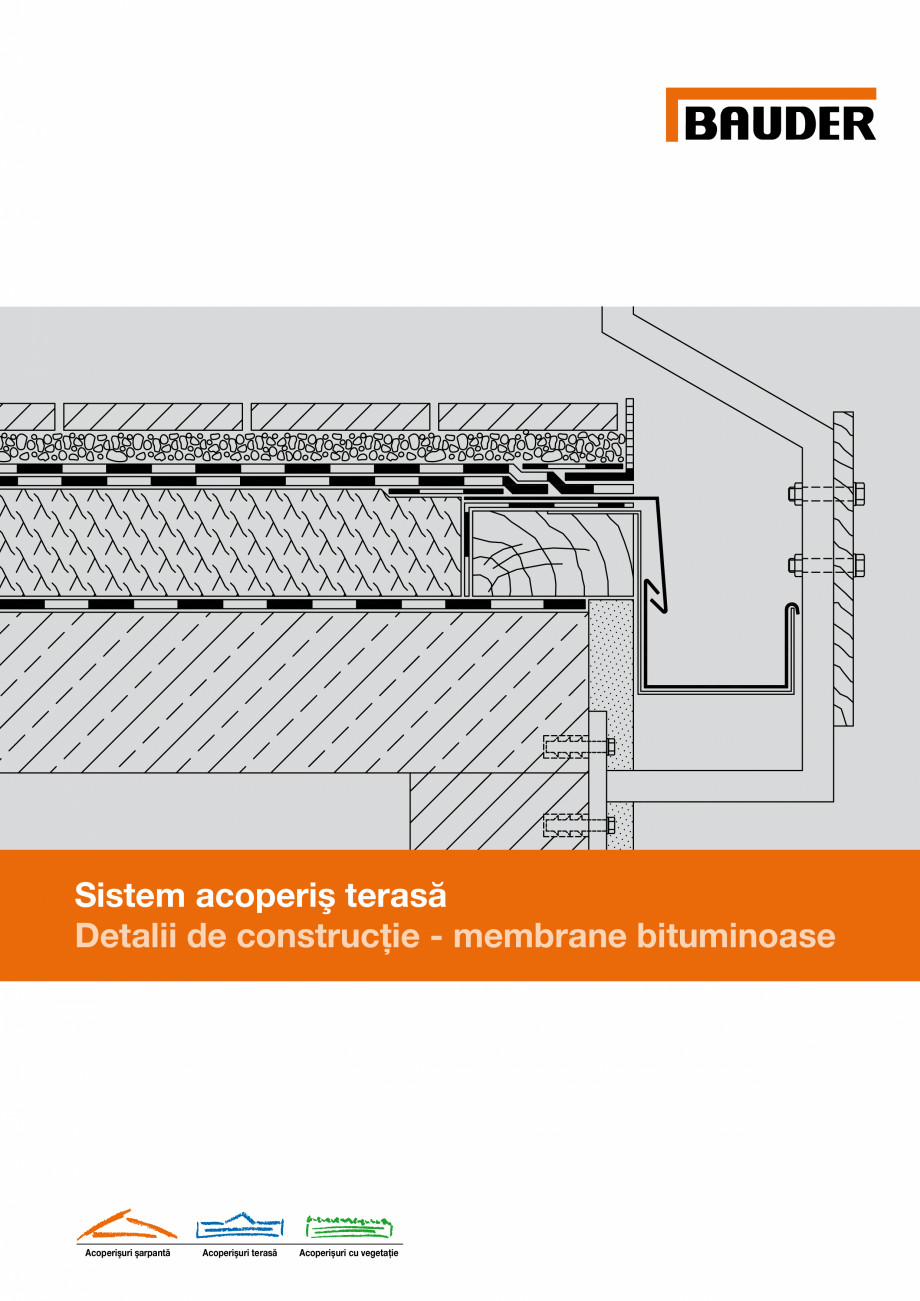

Pagina 1 - Sistem acoperis terasa - Detalii de constructie - membrane bituminoase BAUDER...

Sistem acoperiş terasă Detalii de construcţie - membrane bituminoase Acoperişuri şarpantă Acoperişuri terasă Acoperişuri cu vegetaţie Sistem acoperiş terasă Detalii de construcţie – membrane bituminoase Cuprins Joncţiuni şi închideri .............................................................. 4 Închiderea la marginea acoperişului ............................... 4 Joncţiunea cu un perete .................................................. 5 Joncţiunea cu o uşă ........................................................ 6 Evacuarea apei de pe acoperiş ............................................. 7 Gură de scurgere ............................................................. 7 Joncţiunea cu jgheaburile acoperişului .......................... 8 Străpungeri ale acoperişului .................................................. 9 Străpungere pentru o conductă ...................................... 9 Cupolă transparentă ........

Pagina 1-Sistem acoperis terasa - Detalii de constructie - membrane bituminoase BAUDER Instructiuni montaj,...

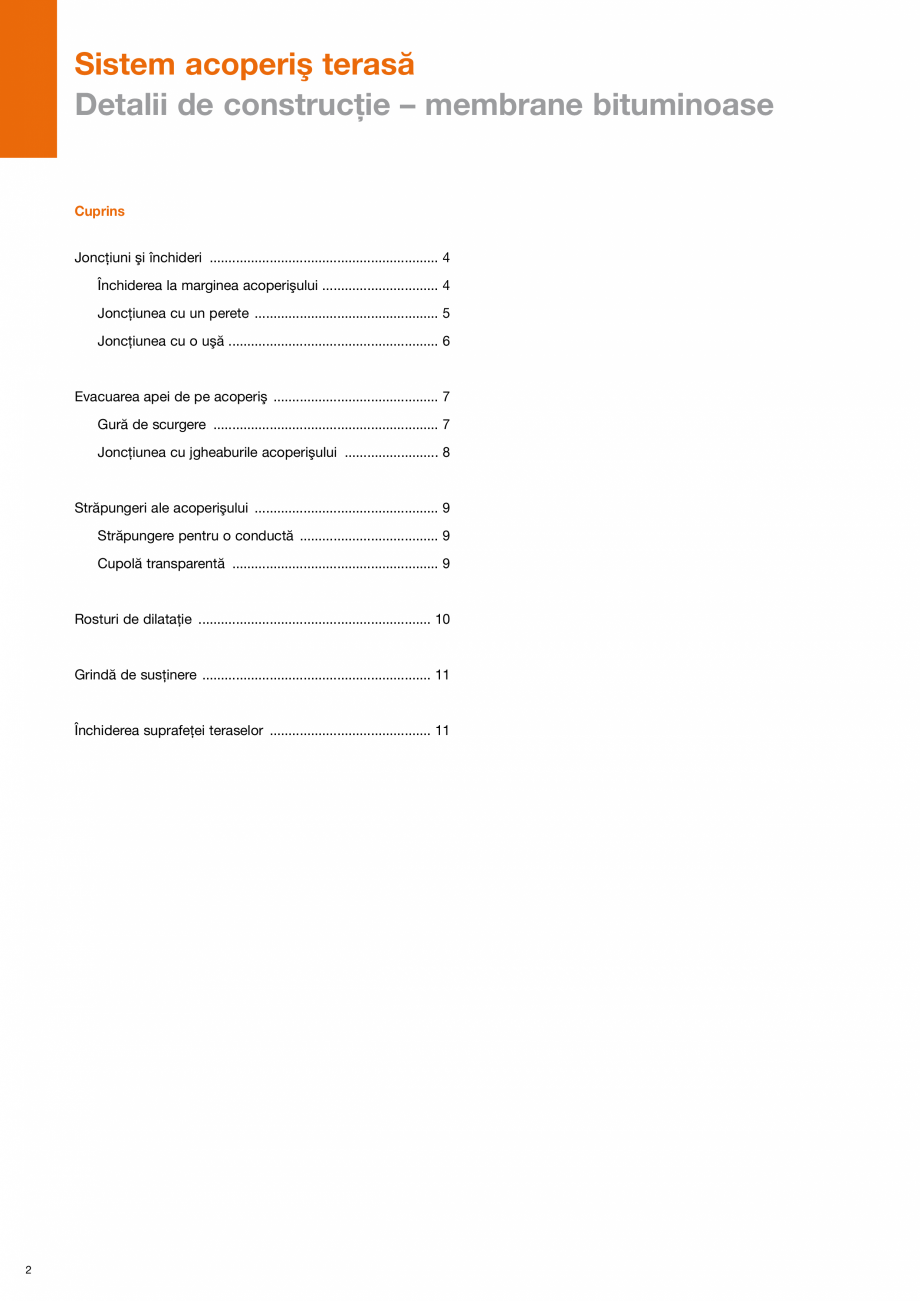

Pagina 2 - Sistem acoperis terasa - Detalii de constructie - membrane bituminoase BAUDER...

................................................ 9 Rosturi de dilataţie ............................................................... 10 Grindă de susţinere . ............................................................ 11 Închiderea suprafeţei teraselor ............................................ 11 2 Detalii de construcţie Observaţii preliminare / Simboluri Realizarea funcţională a detaliilor depinde de tipul structurii portante, de utilizarea acoperişului, de forma acestuia şi de încărcarea specifică cu diverse sarcini a suprafeţei acoperişului. Din acest motiv, încă din faza de proiectare a construcţiei acoperişului terasă trebuie acordată atenţie joncţiunilor şi închiderilor diverselor straturi la marginile a coperişului, precum şi elementelor de construcţie verticale şi a străpungerilor acoperişului. Oţel / Metal Această broşură oferă a rhitecţilor, inginerilor constructori şi executanţilor variante de soluţii pen

Pagina 2-Sistem acoperis terasa - Detalii de constructie - membrane bituminoase BAUDER Instructiuni montaj,...

Pagina 3 - Sistem acoperis terasa - Detalii de constructie - membrane bituminoase BAUDER...

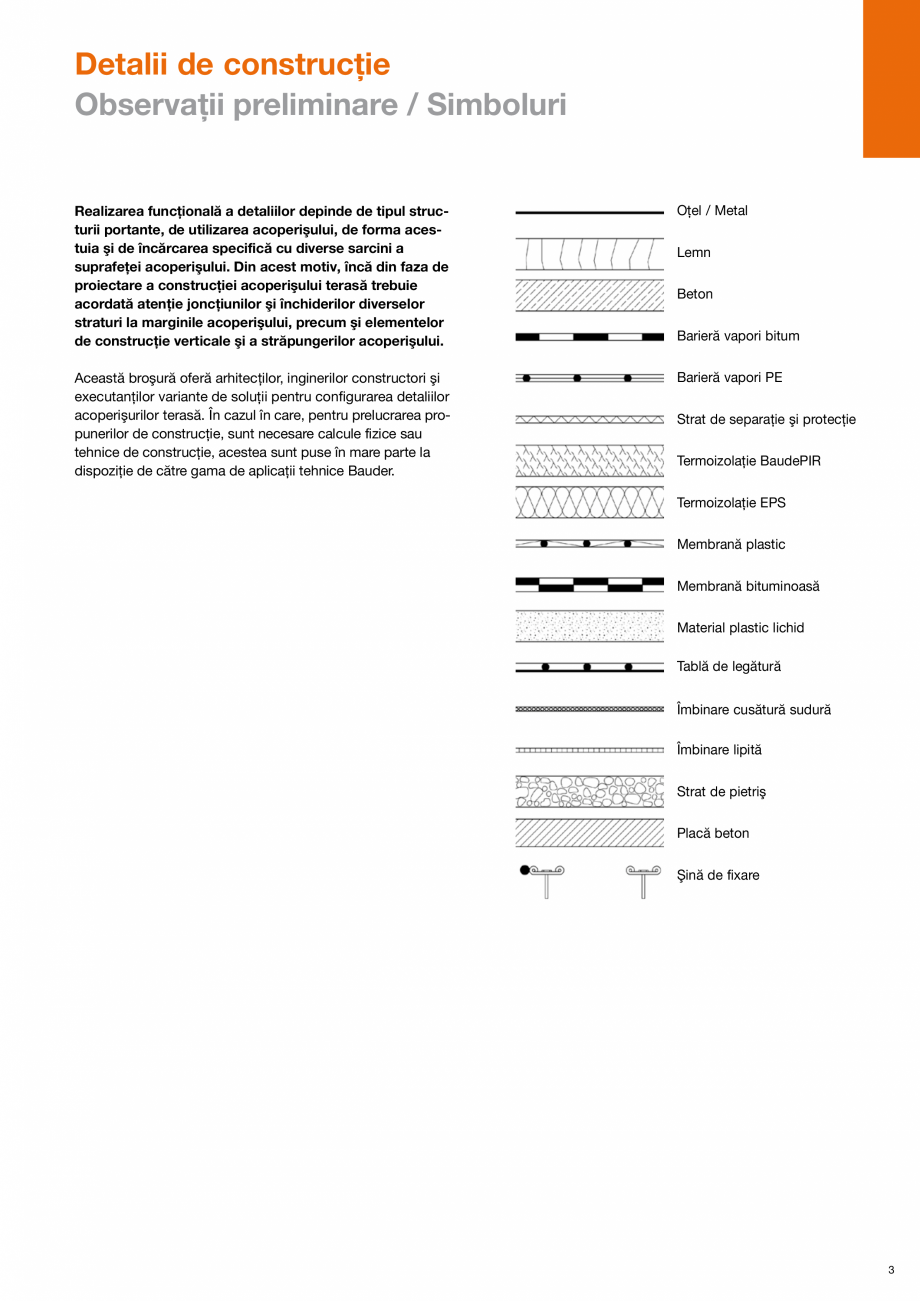

tru configurarea detaliilor acoperişurilor terasă. În cazul în care, pentru prelucrarea propunerilor de construcţie, sunt necesare calcule fizice sau tehnice de construcţie, acestea sunt puse în mare parte la dispoziţie de către gama de aplicaţii tehnice Bauder. Barieră vapori PE Lemn Beton Barieră vapori bitum Strat de separaţie şi protecţie Termoizolaţie BaudePIR Termoizolaţie EPS Membrană plastic Membrană bituminoasă Material plastic lichid Tablă de legătură Îmbinare cusătură sudură Îmbinare lipită Strat de pietriş Placă beton Şină de fixare 3 Detalii de construcţie Joncţiuni şi închideri Închiderea la marginea acoperişului Înălţimea închiderilor la marginea acoperişului t rebuie să fie la pante ale acoperişului de până la 5° de cca. 10 cm şi la pante de peste 5° de cca. 5 cm peste marginea superioară a hidroizolaţiei, respectiv a învelişului (pietriş, acoperire cu plăci, strat suport pentru vegetaţie). 4.1 În z

Pagina 3-Sistem acoperis terasa - Detalii de constructie - membrane bituminoase BAUDER Instructiuni montaj,...

Pagina 4 - Sistem acoperis terasa - Detalii de constructie - membrane bituminoase BAUDER...

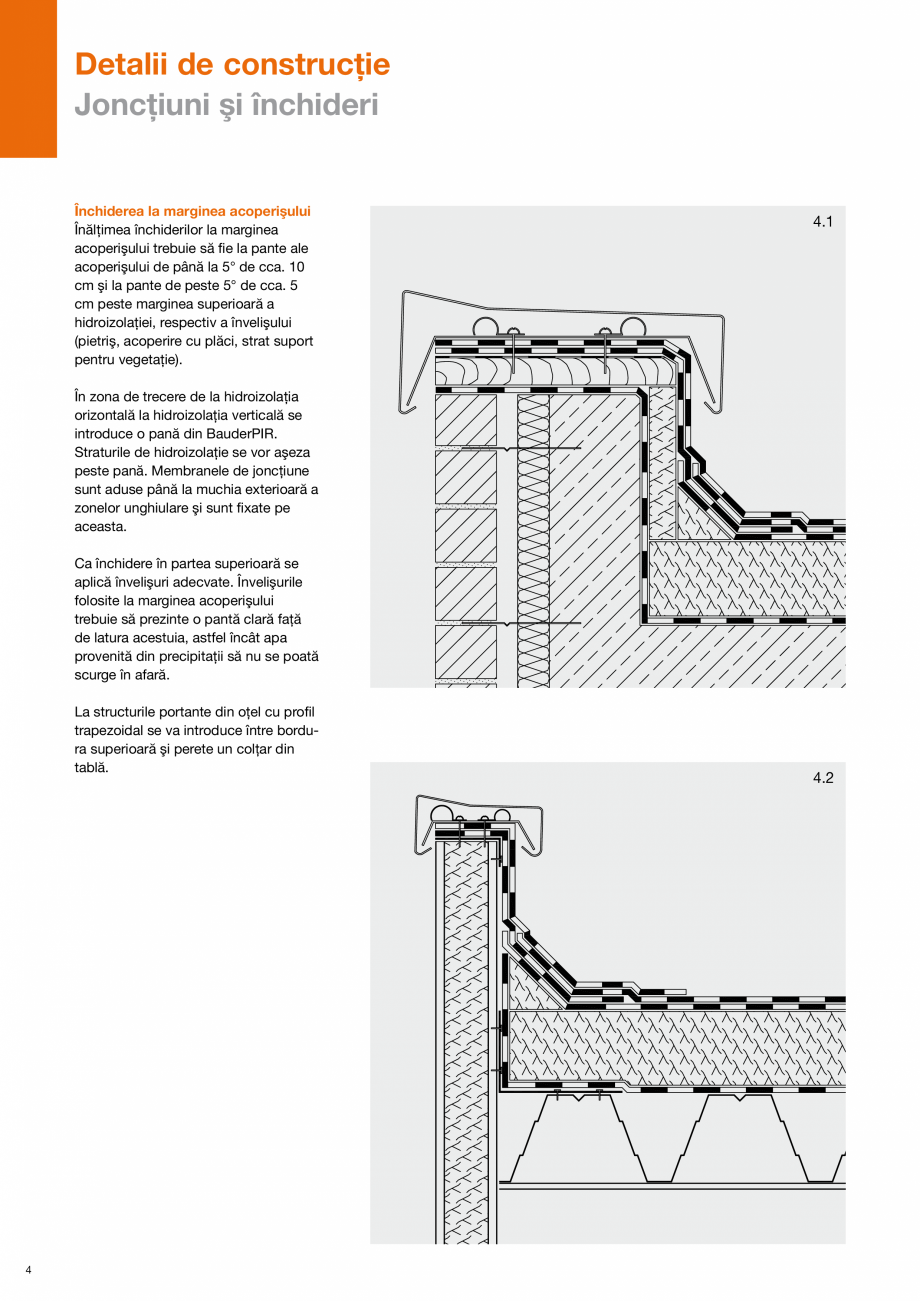

ona de trecere de la hidroizolaţia orizontală la hidroizolaţia verticală se introduce o pană din BauderPIR. Straturile de hidroizolaţie se vor aşeza peste pană. Membranele de joncţiune sunt aduse până la muchia exterioară a zonelor unghiulare şi sunt fixate pe aceasta. Ca închidere în partea superioară se aplică învelişuri adecvate. Învelişurile folosite la marginea acoperişului trebuie să prezinte o pantă clară faţă de latura acestuia, astfel încât apa provenită din precipitaţii să nu se poată scurge în afară. La structurile portante din oţel cu profil trapezoidal se va introduce între bordura superioară şi perete un colţar din tablă. 4 4.2 Detalii de construcţie Joncţiuni şi închideri Joncţiunea cu un perete Înălţimea joncţiunii trebuie să fie la pante ale acoperişului de până la 5° de cca. 15 cm şi la pante de peste 5° de cca. 10 cm peste marginea superioară a hidroizolaţiei, respectiv a muchiei superioare a �

Pagina 4-Sistem acoperis terasa - Detalii de constructie - membrane bituminoase BAUDER Instructiuni montaj,...

Pagina 5 - Sistem acoperis terasa - Detalii de constructie - membrane bituminoase BAUDER...

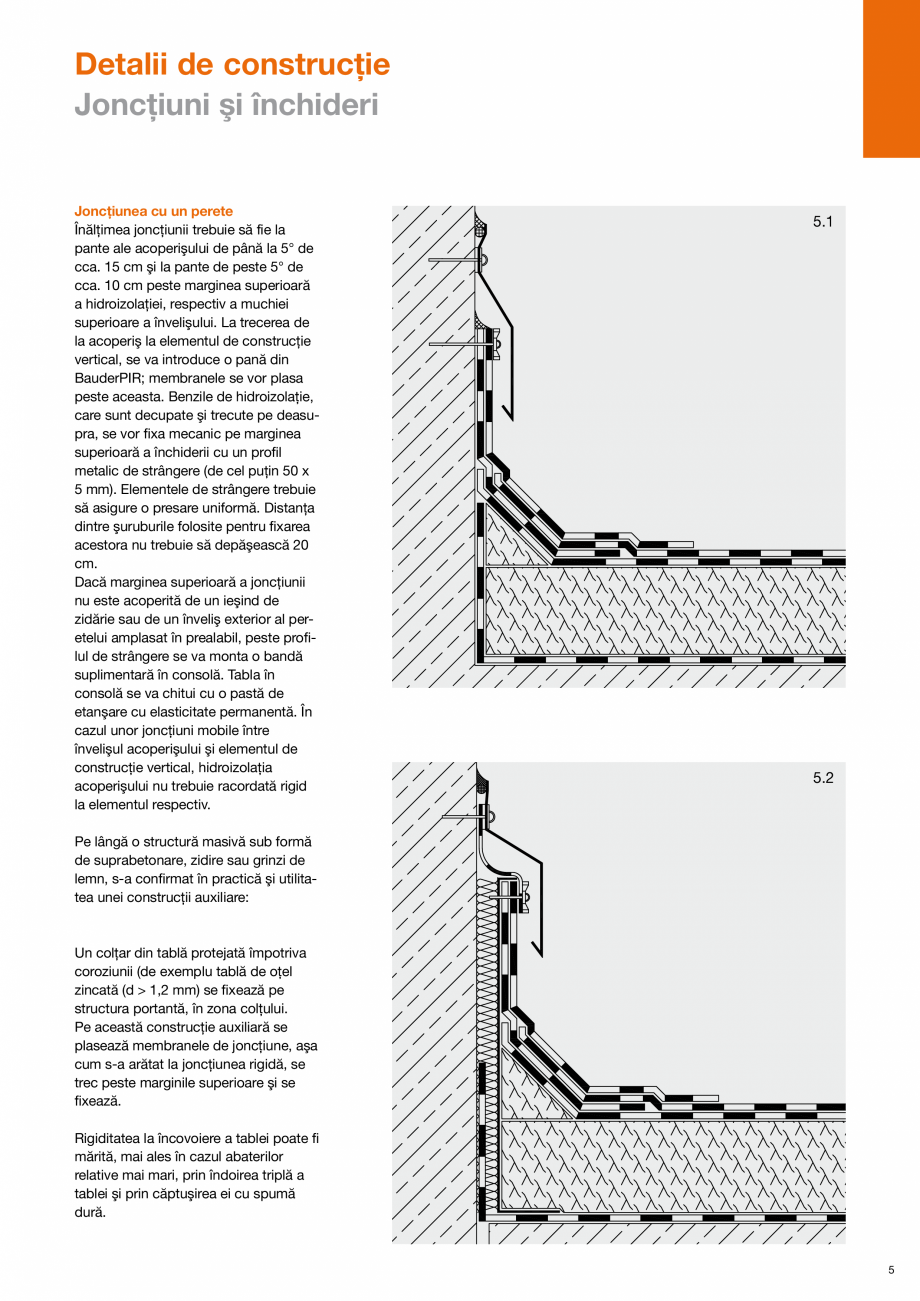

�nvelişului. La trecerea de la acoperiş la elementul de construcţie vertical, se va introduce o pană din BauderPIR; membranele se vor plasa peste aceasta. Benzile de hidroizolaţie, care sunt decupate şi trecute pe deasupra, se vor fixa mecanic pe marginea superioară a închiderii cu un profil metalic de strângere (de cel puţin 50 x 5 mm). Elementele de strângere trebuie să asigure o presare uniformă. Distanţa dintre şuruburile folosite pentru fixarea acestora nu trebuie să depăşească 20 cm. Dacă marginea superioară a joncţiunii nu este acoperită de un ieşind de zidărie sau de un înveliş exterior al peretelui amplasat în prealabil, peste profilul de strângere se va monta o bandă suplimentară în consolă. Tabla în consolă se va chitui cu o pastă de etanşare cu elasticitate permanentă. În cazul unor joncţiuni mobile între învelişul acoperişului şi elementul de construcţie vertical, hidroizolaţia acoperişului nu trebuie racordată

Pagina 5-Sistem acoperis terasa - Detalii de constructie - membrane bituminoase BAUDER Instructiuni montaj,...

Pagina 6 - Sistem acoperis terasa - Detalii de constructie - membrane bituminoase BAUDER...

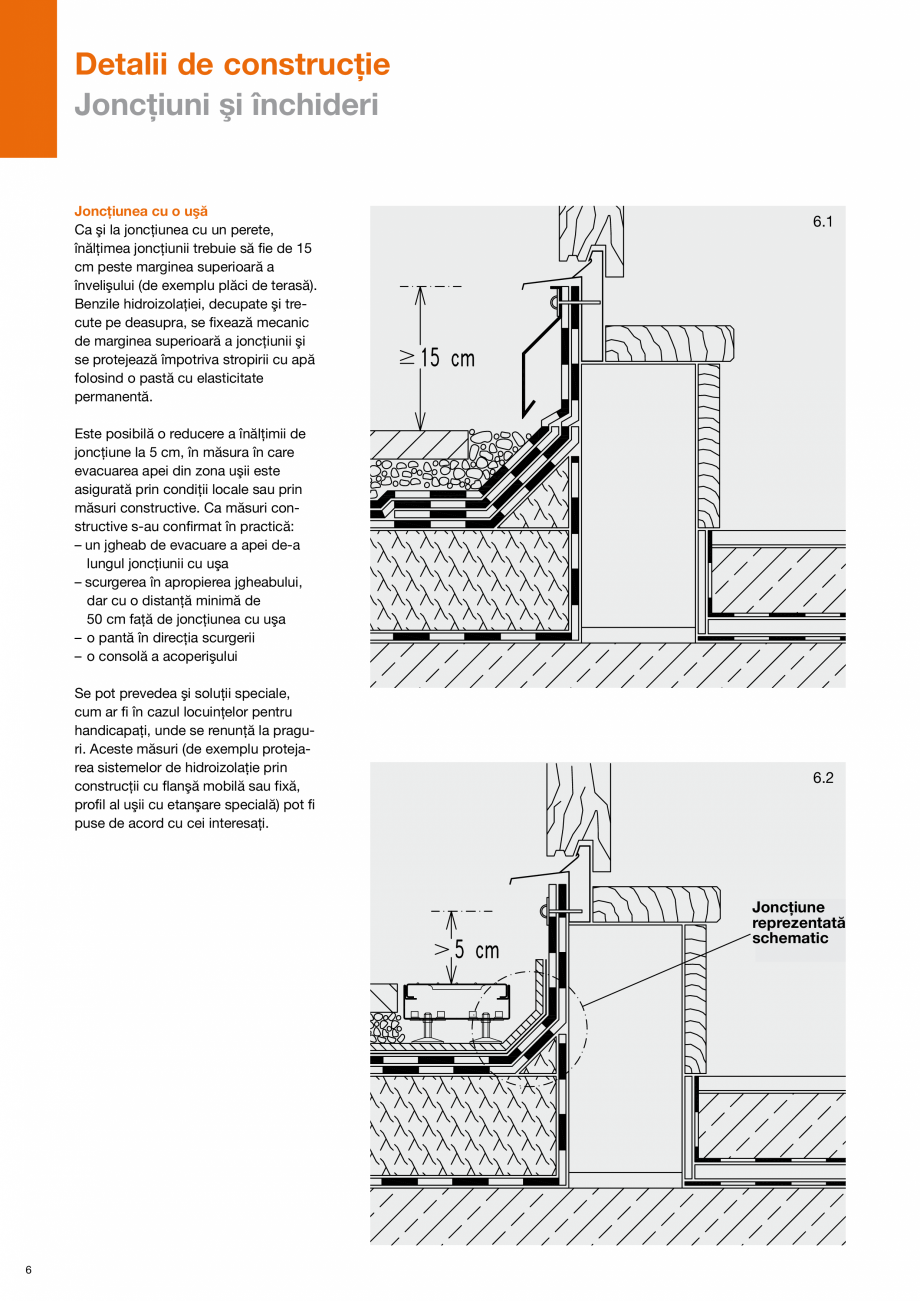

rigid la elementul respectiv. 5.1 5.2 Pe lângă o structură masivă sub formă de suprabetonare, zidire sau grinzi de lemn, s-a confirmat în practică şi utilitatea unei construcţii auxiliare: Un colţar din tablă protejată împotriva coroziunii (de exemplu tablă de oţel zincată (d > 1,2 mm) se fixează pe structura portantă, în zona colţului. Pe această construcţie auxiliară se plasează membranele de joncţiune, aşa cum s-a arătat la joncţiunea rigidă, se trec peste marginile superioare şi se fixează. Rigiditatea la încovoiere a tablei poate fi mărită, mai ales în cazul abaterilor relative mai mari, prin îndoirea triplă a tablei şi prin căptuşirea ei cu spumă dură. 5 Detalii de construcţie Joncţiuni şi închideri Joncţiunea cu o uşă Ca şi la joncţiunea cu un perete, înălţimea joncţiunii trebuie să fie de 15 cm peste marginea superioară a învelişului (de exemplu plăci de terasă). Benzile hidroizolaţiei, decupate

Pagina 6-Sistem acoperis terasa - Detalii de constructie - membrane bituminoase BAUDER Instructiuni montaj,...

Pagina 7 - Sistem acoperis terasa - Detalii de constructie - membrane bituminoase BAUDER...

şi trecute pe deasupra, se fixează mecanic de m arginea superioară a joncţiunii şi se protejează împotriva stropirii cu apă folosind o pastă cu elasticitate permanentă. 6.1 Este posibilă o reducere a înălţimii de joncţiune la 5 cm, în măsura în care evacuarea apei din zona uşii este asigurată prin condiţii locale sau prin măsuri constructive. Ca măsuri constructive s-au confirmat în practică: – un jgheab de evacuare a apei de-a lungul joncţiunii cu uşa – scurgerea în apropierea jgheabului, dar cu o distanţă minimă de 50 cm faţă de joncţiunea cu uşa – o pantă în direcţia s curgerii – o consolă a acoperişului Se pot prevedea şi soluţii speciale, cum ar fi în cazul locuinţelor pentru handicapaţi, unde se renunţă la praguri. Aceste măsuri (de exemplu protejarea sistemelor de hidroizolaţie prin construcţii cu flanşă mobilă sau fixă, profil al uşii cu etanşare specială) pot fi puse de acord cu cei intere

Pagina 7-Sistem acoperis terasa - Detalii de constructie - membrane bituminoase BAUDER Instructiuni montaj,...

Pagina 8 - Sistem acoperis terasa - Detalii de constructie - membrane bituminoase BAUDER...

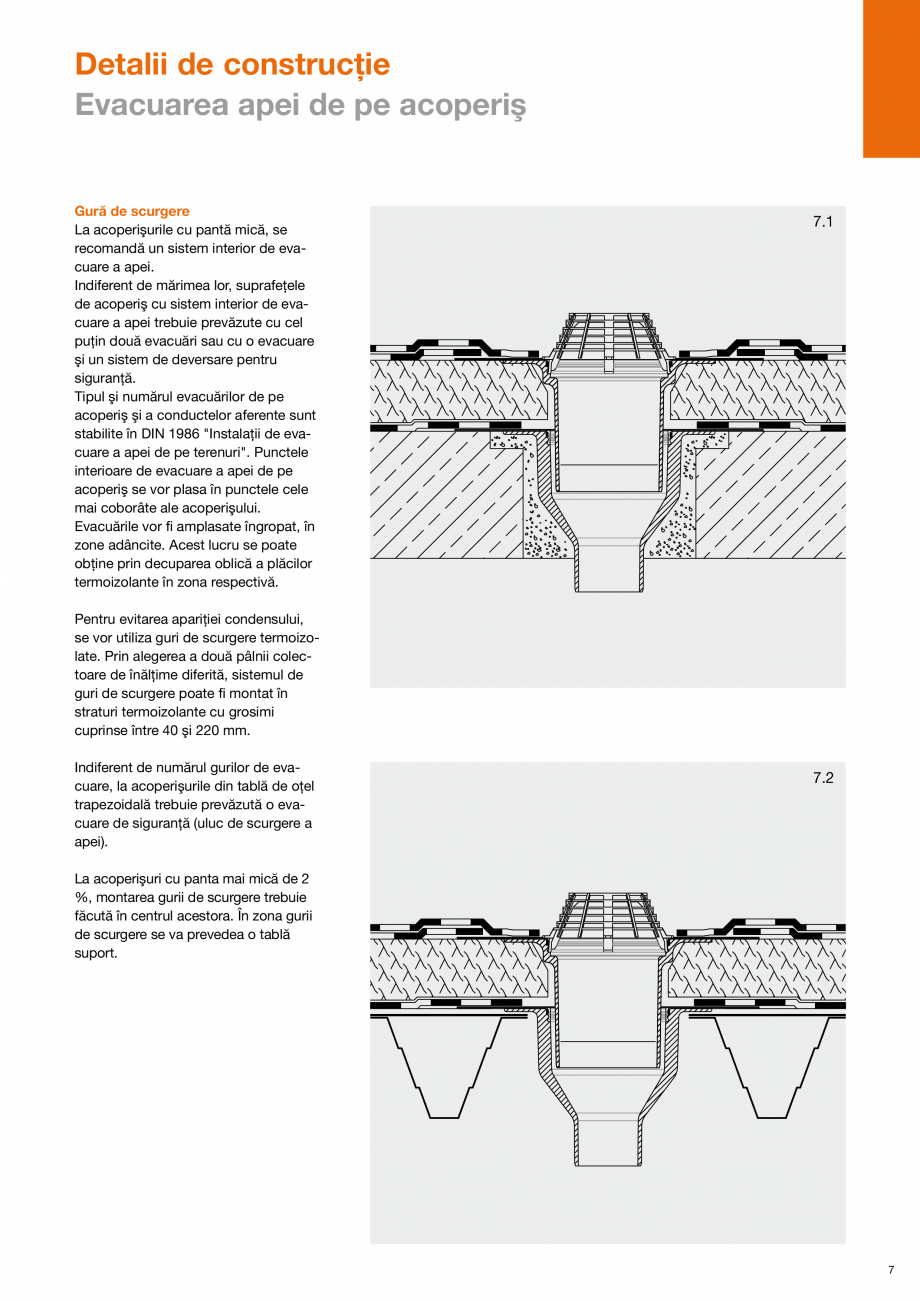

saţi. 6.2 Joncţiune reprezentată schematic 6 Detalii de construcţie Evacuarea apei de pe acoperiş Gură de scurgere La acoperişurile cu pantă mică, se recomandă un sistem interior de evacuare a apei. Indiferent de mărimea lor, suprafeţele de acoperiş cu sistem interior de evacuare a apei trebuie prevăzute cu cel puţin două evacuări sau cu o evacuare şi un sistem de deversare pentru siguranţă. Tipul şi numărul evacuărilor de pe acoperiş şi a conductelor aferente sunt stabilite în DIN 1986 "Instalaţii de evacuare a apei de pe terenuri". Punctele interioare de evacuare a apei de pe acoperiş se vor plasa în punctele cele mai coborâte ale acoperişului. Evacuările vor fi amplasate îngropat, în zone adâncite. Acest lucru se poate obţine prin decuparea oblică a plăcilor termoizolante în zona r espectivă. 7.1 Pentru evitarea apariţiei condensului, se vor utiliza guri de scurgere termoizolate. Prin alegerea a două pâlnii colectoare de

Pagina 8-Sistem acoperis terasa - Detalii de constructie - membrane bituminoase BAUDER Instructiuni montaj,...

Pagina 9 - Sistem acoperis terasa - Detalii de constructie - membrane bituminoase BAUDER...

înălţime diferită, sistemul de guri de scurgere poate fi montat în straturi termoizolante cu grosimi cuprinse între 40 şi 220 mm. Indiferent de numărul gurilor de evacuare, la acoperişurile din tablă de oţel trapezoidală trebuie prevăzută o evacuare de siguranţă (uluc de scurgere a apei). 7.2 La acoperişuri cu panta mai mică de 2 %, montarea gurii de scurgere trebuie făcută în centrul acestora. În zona gurii de scurgere se va prevedea o tablă suport. 7 Detalii de construcţie Evacuarea apei de pe acoperiş Joncţiunea cu jgheaburile acoperişului Dacă, în cazul acoperişurilor termoizolate, evacuarea apei de pe acoperiş se face prin jgheaburi suspendate, la marginea acoperişului trebuie montată o grindă de streaşină. Pentru a asigura o evacuare corespunzătoare a apei, grinda de straşină trebuie să fie cu cel puţin 1 cm mai subţire decât termoizolaţia. Pentru a nu fi transmise forţe de deplasare asupra hidroizolaţiei în

Pagina 9-Sistem acoperis terasa - Detalii de constructie - membrane bituminoase BAUDER Instructiuni montaj,...

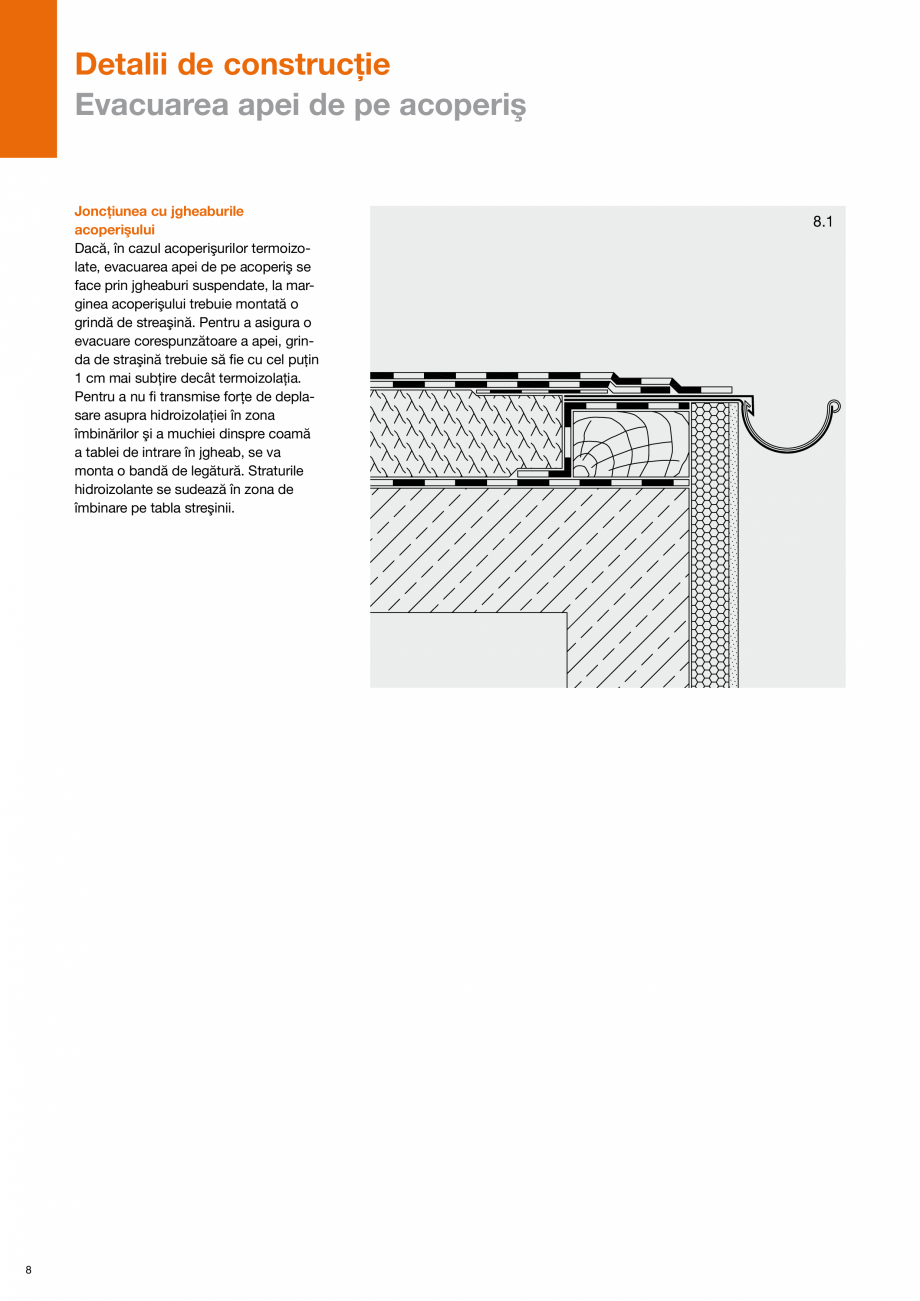

Pagina 10 - Sistem acoperis terasa - Detalii de constructie - membrane bituminoase BAUDER...

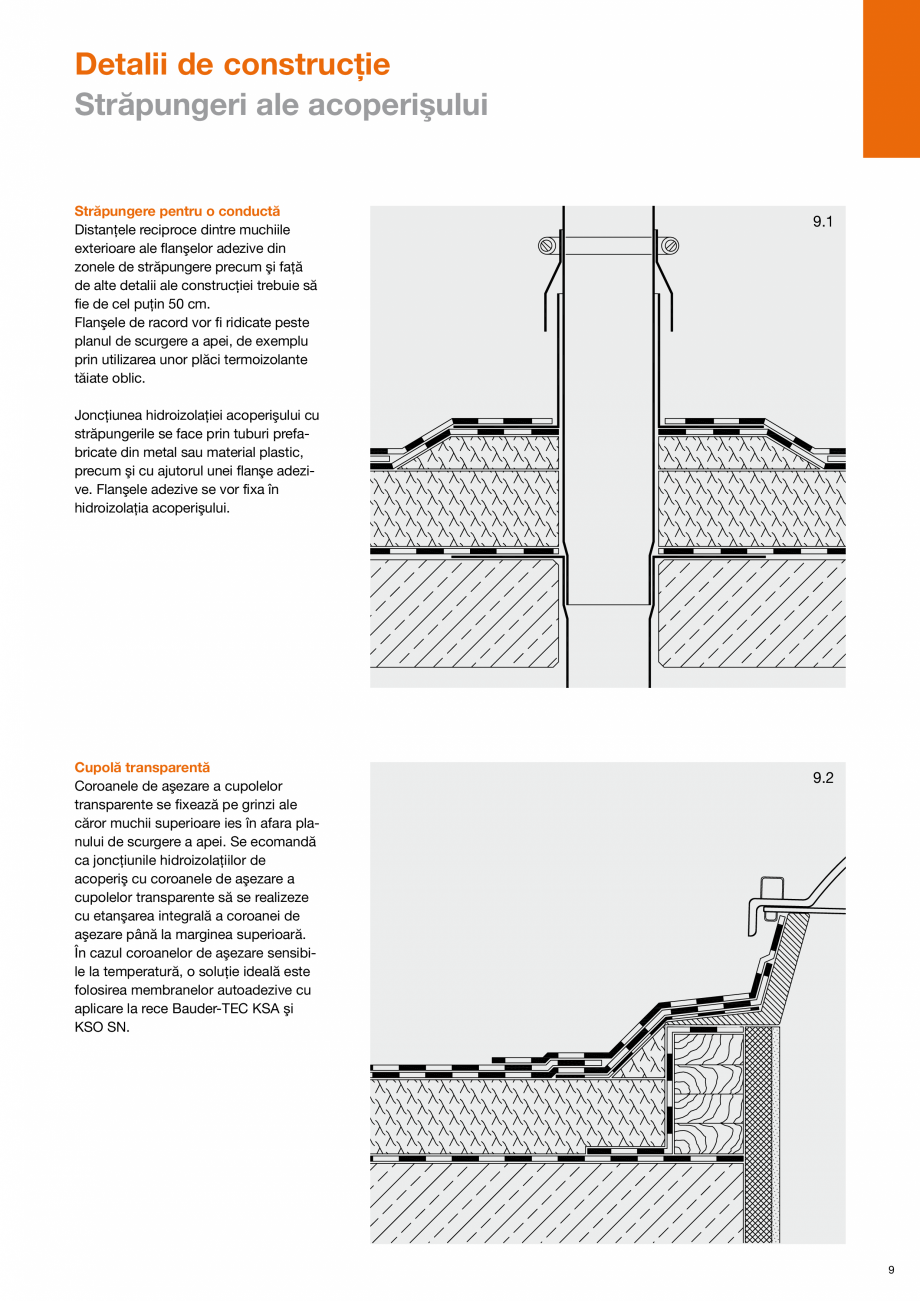

zona îmbinărilor şi a muchiei dinspre coamă a tablei de intrare în jgheab, se va monta o bandă de legătură. Straturile hidroizolante se sudează în zona de îmbinare pe tabla streşinii. 8 8.1 Detalii de construcţie Străpungeri ale acoperişului Străpungere pentru o conductă Distanţele reciproce dintre muchiile exterioare ale flanşelor adezive din zonele de străpungere precum şi faţă de alte detalii ale construcţiei trebuie să fie de cel puţin 50 cm. Flanşele de racord vor fi ridicate peste planul de scurgere a apei, de exemplu prin utilizarea unor plăci termoizolante tăiate oblic. 9.1 Joncţiunea hidroizolaţiei acoperişului cu străpungerile se face prin tuburi prefabricate din metal sau material plastic, precum şi cu ajutorul unei flanşe adezive. Flanşele adezive se vor fixa în hidroizolaţia acoperişului. Cupolă transparentă Coroanele de aşezare a cupolelor transparente se fixează pe grinzi ale căror muchii superioare ies în af

Pagina 10-Sistem acoperis terasa - Detalii de constructie - membrane bituminoase BAUDER Instructiuni montaj,...

Pagina 11 - Sistem acoperis terasa - Detalii de constructie - membrane bituminoase BAUDER...

ara planului de scurgere a apei. Se ecomandă ca joncţiunile hidroizolaţiilor de acoperiş cu coroanele de aşezare a cupolelor transparente să se realizeze cu etanşarea integrală a coroanei de aşezare până la marginea superioară. În cazul coroanelor de aşezare sensibile la temperatură, o soluţie ideală este folosirea membranelor autoadezive cu aplicare la rece Bauder-TEC KSA şi KSO SN. 9.2 9 Detalii de construcţie Rosturi de dilataţie Rosturi de dilataţie Se vor asigura rosturi de preluare a deplasărilor în toate straturile componente ale acoperişului. Pe părţile suprafeţei acoperişului separate prin rosturi de preluare a deplasărilor se vor asigura sisteme separate de evacuare a apei. 10.1 La utilizarea rosturilor de preluare a deplasărilor, hidroizolaţia va fi ridicată în afara planului de scurgere a apei, de exemplu prin utilizarea unor pene de termoizolaţie. În partea superioară a rosturilor se introduce un şnur rotund din

Pagina 11-Sistem acoperis terasa - Detalii de constructie - membrane bituminoase BAUDER Instructiuni montaj,...

Pagina 12 - Sistem acoperis terasa - Detalii de constructie - membrane bituminoase BAUDER...

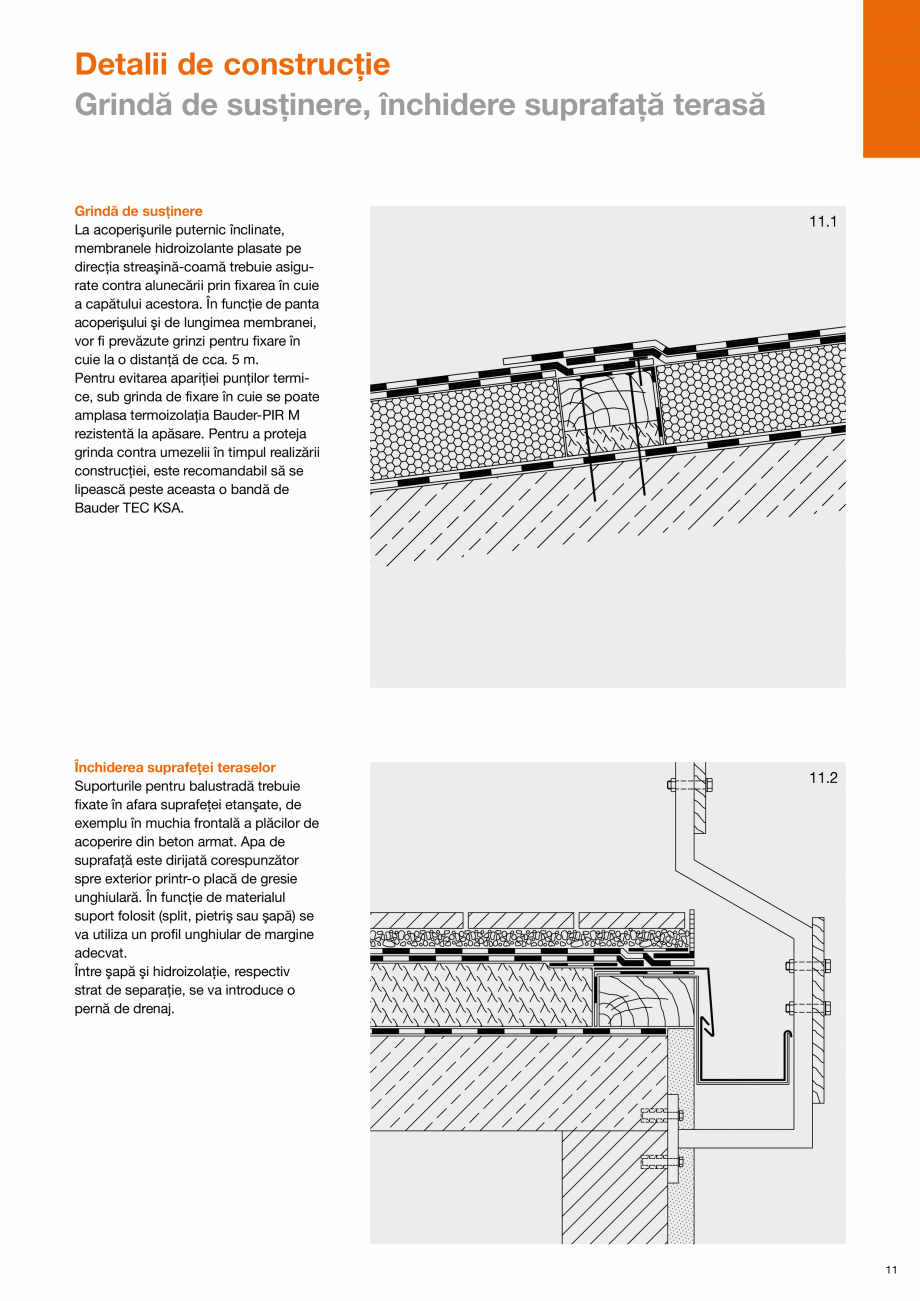

spumă, de cca. 40 mm diametru. Hidroizolaţia din imediata apropiere a rosturilor este formată din benzi decupate din BauderFLEX K5E, care sunt lipite în hidroizolaţia acoperişului. În cazul unor deplasări mai mari, se recomandă să se formeze rosturi de preluare a deplasărilor cu ajutorul îndoiturilor. Pe lângă astfel de îndoiri pronunţate, pot fi necesare şi construcţii auxiliare din colţari de tablă. În vederea protejării contra intemperiilor în timpul realizării construcţiei, peste segmentele superioare ale tablei îndoite se lipeşte o membrană autoadezivă cu aplicare la rece Bauder-TEC KSA. 10 10.2 Detalii de construcţie Grindă de susţinere, închidere suprafaţă terasă Grindă de susţinere La acoperişurile puternic înclinate, membranele hidroizolante plasate pe direcţia streaşină-coamă trebuie asigurate contra alunecării prin fixarea în cuie a capătului acestora. În funcţie de panta acoperişului şi de lungimea membranei
