Sisteme de protecţie Doka
Protecţie sigură pe şantierul dvs.
2 | Sisteme de protecţie Doka
Siguranţa pe şantier constituie o responsabilitate mare pentru toţi participanţii. Siguranţa la nivel
profesional oferă o serie de avantaje importante: Beneficiaţi de reducerea riscului de accidente,
rentabilitate ridicată datorată proceselor de muncă mai rapide, motivaţie sporită a angajaţilor şi
de un câştig de imagine pentru firma dvs.
Sisteme de protecţie Doka | 3
Sisteme de protecţie Doka
Platforme de lucru şi schele de protecţie Doka 4
Platformă Xsafe plus 4
Platformă pliabilă K 16
Platformă de lucru M 26
Balustrade de protecţie 38
Sistemul de protecţie perimetrală XP 38
Montanţi balustradă de protecţie 52
Ecrane de protecție 58
Ecran de protecţ
ie Xclimb 60 58
Sisteme de acces 64
Turn de acces 250 64
Sistemul de urcare XS 70
Schele de lucru 76
Schela de lucru Modul 76
Platforme de lucru şi schele de protecţie Doka
Platformă Xsafe plus
Sistemul de siguranţă economic pentru cofrajele pentru pereţi şi stâlpi
Platformele de lucru rabatabile, premontate, cu parapeţi laterali integrabili, scările şi trapele de trecere care se închid de la sine pot
fi utilizate imediat şi sporesc în mod considerabil siguranţa muncii. Sistemul poate fi utilizat cu cofrajele cu ramă metalică / cofrajele
pentru stâlpi Framax Xlife şi cu cofrajele pe grinzi FF20, Top 50, Top 100 tec şi FF100 tec.
Grad ridicat de siguranţă a muncii
Economie de timp ÅŸi costuri
prin funcţii de siguranţă integrate
datorită utilizării flexibile
¡¡ montare sigură datorită construcţiei orizontale a unităţii de
mutare
¡¡ acces lipsit de pericole la nivelul de lucru datorită scărilor
telescopice integrabile ÅŸi trape de trecere in
tegrate, cu închidere automată
¡¡ desfăşurarea în siguranţă a lucrului cu cofrajul datorită
parapetului lateral închis de jur împrejur
¡¡ adaptare la cofraj fără improvizări datorită soluţiilor sigure,
chiar şi pentru prelungiri de platforme şi platforme de colţ.
¡¡ extrem de economic prin utilizarea unui concept unic de
platforme pentru toate sistemele Doka pentru pereţi
¡¡ posibilitate de asamblare ulterioară la cofrajul deja montat,
cu ajutorul adaptoarelor
¡¡ economisirea de costuri de depozitare şi transport datorită
unui necesar redus de material
Procese de lucru rapide
prin caracteristicile practice ale sistemului
¡¡ montare şi demontare rapide datorită unităţilor de platforme
premontate ÅŸi rabatabile
¡¡ mutare rapidă datorită ridicării simultane a cofrajului şi a
platformei cu o singură cursă a macaralei
¡¡ spaţii de lucru libere datorită prinderii şpraiţurilor pe partea
din spate a platformei
¡¡ procese de lucru optimiza
te datorită pieselor de legătură
integrate
Sisteme de protecţie Doka | Platforme de lucru şi schele de protecţie Doka | Platformă Xsafe plus | 5
Sisteme de protecţie Doka
Sisteme Doka pentru pereţi
Sistemul
Lungimi ale platformelor de la 1,00 m până
la 2,70 m
Pentru utilizarea sistemului de platforme la cofraje cu ramă
metalică, resp. cofraje pe grinzi, sunt disponibile câte trei lungimi diferite ale platformelor. Podina platformelor este protejată
de deteriorare în timpul utilizării pe şantier prin intermediul unui
cadru din oţel. Posibilităţile de conectare integrate uşurează
conectarea ulterioară a unor elemente suplimentare, de ex. pt.
platforme de colţ şi completări.
Prelungire în laterală a platformelor
Cu prelungirea pentru platformă Xsafe plus 0,60m, platforma
poate fi telescopată în ambele părţi cu până la 0,60 m. Împreună cu pasarela de platformă Xsafe plus şi prelungirea montant
balustradă Xsafe plus se realizează pasarele sigu
re în partea
frontală a cofrajului, la colţuri sau la compensări.
Tijă reglabilă Xsafe plus
Prin intermediul tijei reglabile Xsafe plus este posibilă o ajustare a înclinării platformei până la +/- 5 grade. Nivelul de lucru
rămâne constant orizontal şi oferă siguranţă chiar şi în cazul
unităţilor de cofrare înclinate. În plus, tija serveşte preluării
forţelor la conectarea şpraiţurilor.
6 | Platformă Xsafe plus | Platforme de lucru şi schele de protecţie Doka | Sisteme de protecţie Doka
Balustrada de pe partea cu cofrajul
Parapetul lateral integrat asigură desfăşurarea în siguranţă
a lucrului, fiind conceput pentru utilizarea pe ambele laturi
ale platformei. Sistemul poate fi telescopat cu până la 50 cm
pentru completarea spaţiului între două platforme în raster
de 5 cm şi poate fi deplasat înapoi pentru a permite trecerea
liberă pe platformă.
Prin intermediul contra-balustradei Xsafe plus integrate, siguranţa contra căderii în go
l este garantată chiar din momentul
pătrunderii pe platformă. Protecţia laterală este astfel completă
pe toate cele patru laturi.
Scări şi trape de acces integrate în sistem
Prelungitor balustradă Xsafe plus
Scările de acces integrabile şi trapele de trecere cu închidere
automată ale platformei permit ajungerea fără pericole la nivelul de lucru. Scara cu posibilitate de telescopare (155 cm până
la 271 cm) acoperă o multitudine de combinaţii de elemente
verticale ÅŸi orizontale.
Prelungirile de montant balustradă garantează siguranţa completă atunci când platforma este mărită cu prelungirea pentru
platformă.
Sisteme de protecţie Doka | Platforme de lucru şi schele de protecţie Doka | Platformă Xsafe plus | 7
Sisteme de protecţie Doka
Parapet lateral
Utilizare
Conectarea la cofrajul cu ramă metalică
Rigla de fixare platformă Xsafe plus 1,50m fixează platforma
de cofrajul cu ramă metalică şi este amplasată la partea
superioară a cofrajulu
i, la nivelul de betonare. Rigla de fixare
platformă Xsafe plus 2,10m este utilizată în cazul supraînălţării
şi preia rolul de aliniere a cofrajului. În plus, asigură întotdeauna poziţia optimă a platformei intermediare pentru manevrarea
pieselor de legătură şi de ancorare ale cofrajului.
Conectarea la cofrajul pe grinzi
Conectarea cu cofrajul pentru stâlpi
Conectorul de riglă Xsafe plus permite conectarea riglelor
de fixare pentru platformă sau a riglelor multifuncţionale cu
cofrajul pe grinzi.
Siguranţa este extrem de importantă, mai ales atunci când
stâlpii sunt plasaţi la marginea planşeului. Cu ajutorul adaptorului pentru stâlp Xsafe plus, platformele pot fi instalate şi
la cofrajele pentru stâlpi. În sistem sunt incluse elemente de
acces sigure şi platforme accesibile, de jur împrejur.
8 | Platformă Xsafe plus | Platforme de lucru şi schele de protecţie Doka | Sisteme de protecţie Doka
Utilizare ca platformă de betonare
Cu ajutorul adap
torului de deplasare Xsafe plus platforma
Xsafe plus poate fi așezată pe cofrajul cu ramă metalică deja
montat. Pentru montaj nu sunt necesare rigle. Această metodă
permite reducerea necesarului de material pentru nivelul de
betonare.
Transport
Rigla de deplasare Xsafe plus permite ridicarea cofrajului după
montarea în poziţie orizontală şi mutarea unor unităţi de cofrare
de mari dimensiuni împreună cu sistemul de platforme. Rigla
de deplasare este prevăzută cu marcajul CE şi este livrată
împreună cu instrucţiunile de utilizare.
În condiţii de spaţiu redus, datorită posibilității de rabatare a
platformelor Xsafe plus, pot fi livrate pe şantier unităţi de cofrare de mari dimensiuni, inclusiv sistemul de platforme. Acest
lucru determină reducerea eforturilor de montaj pe şantier.
Sisteme de protecţie Doka | Platforme de lucru şi schele de protecţie Doka | Platformă Xsafe plus | 9
Sisteme de protecţie Doka
Mutarea unor unităţi de mari dimensiu
ni
Referinţe
ÃŽn apropierea de Ansbach
s-a construit un Shopping
Center cu secţiuni de perete
de până la 8,20 m înălţime,
realizate din beton monolit
prin metoda secvenţială alternativă. Pentru cofraj s-au
utilizat elementele de mari
dimensiuni Framax Xlife, cu
capacitate portantă ridicată.
Sistemul de platforme Xsafe
plus a reuşit să îndeplinească toate cerinţele referitoare la siguranţa muncii,
accelerând în mod hotărâtor
derularea lucrărilor.
Shopping Center Urlas, Katterbach,
Germania
Antreprenor: Klebl Baulogistik
10 | Platformă Xsafe plus | Platforme de lucru şi schele de protecţie Doka | Sisteme de protecţie Doka
ÃŽntr-un interval record de
patru săptămâni firmele
contractante au betonat pereţii cu o suprafaţă totală de
3.850 m² ai compartimentelor de depozitare a pietrei
concasate. Ansamblurile de
panouri premontate în poziţie
orizontală – constând din
cofraj, două niveluri de platformă Xsafe plus, sisteme de
acces şi şpraiţuri
– au fost
mutate cu o singură cursă
a macaralei, realizându-se
astfel o imensă economie
de timp.
Sisteme de protecţie Doka | Platforme de lucru şi schele de protecţie Doka | Platformă Xsafe plus | 11
Sisteme de protecţie Doka
Instalaţie de spălare a pietrei concasate, Enns, Austria
Antreprenor: Hörlesberger, Rudolf
Gerstl
Lista articolelor
12 | Platformă Xsafe plus | Platforme de lucru şi schele de protecţie Doka | Sisteme de protecţie Doka
Sisteme de protecţie Doka
Sisteme de protecţie Doka | Platforme de lucru şi schele de protecţie Doka | Platformă Xsafe plus | 13
14 | Platformă Xsafe plus | Platforme de lucru şi schele de protecţie Doka | Sisteme de protecţie Doka
Sisteme de protecţie Doka
Sisteme de protecţie Doka | Platforme de lucru şi schele de protecţie Doka | Platformă Xsafe plus | 15
Platformă pliabilă K
Platforma premontată pentru construcţii din beton
Platformele pliabile Doka K sunt platforme de lucru premontate, util
izabile imediat, cu elemente de sistem standardizate pentru
orice situație de utilizare.
Siguranţă certificată
Flexibilitate în utilizare
pentru protecţie sigură
pentru toate zonele de securitate
Profitaţi de avantajele schelelor de lucru şi ale schelelor de
protecţie certificate conform EN 12811-1 şi DIN 4420 .
¡¡ costuri reduse datorită unui mod de lucru rapid şi mai sigur
¡¡ forţa portantă ridicată (max. 600 kg/m²) permite amplasarea
de cofraje pentru pereţi până la 5,50 m
¡¡ suprafaţă de lucru liberă, plană, datorită dispozitivelor
retractabile de agăţare în macara
¡¡ cu piese de completare practice pentru orice situaţie de
utilizare
Utilizaţi platformele de lucru premontate în funcţie de necesităţi
ca
¡¡ Platformă de lucru
¡¡ Platformă de protecţie
¡¡ Platformă de protecție la cădere
¡¡ Acoperiş de protecţie
Eficienţă economică ridicată
economiseÅŸte timp ÅŸi bani
prin manevrare simplă
Timp de lucru ÅŸi de util
izare a macaralei redus datorită
¡¡ unităţilor premontate
¡¡ proiectării simple a locurilor de agăţare pe baza modului
logic de construcţie al sistemului
¡¡ utilizarea imediată prin câteva manevre rapide şi uşoare
Optimizarea costurilor prin
¡¡ utilizarea simplă
¡¡ durata lungă de viaţă
¡¡ volum redus de depozitare şi transport
GS Siguranţă certificată
Cofraje cu ramă metalică
Cofraje pe grinzi
Sistemul de protecţie perimetrală XP
Montant telescopic balustradă S
Sistemul de urcare XS
Sisteme de protecţie Doka | Platforme de lucru şi schele de protecţie Doka | Platformă pliabilă K | 17
Sisteme de protecţie Doka
Mod de lucru rapid
Sistemul
¡¡ sistem constând din două platforme drepte de 3,00 m şi
4,50 m, precum şi o soluţie pentru colţ
¡¡ două variante de agăţare şi numeroase accesorii pentru
adaptarea la cerinţele şantierului
¡¡ capacitate de încărcare mare până la 600 kg/m² - grupa de
schele 6
¡¡ suprafaţa platf
ormei poate fi ridicată sau coborâtă cu
0,50Â m ÅŸi 1,00 m
¡¡ durată de viaţă îndelungată datorită execuţiei robuste,
podinelor vopsite şi construcţiei din oţel zincat
¡¡ frontal, podina este protejată de un profil de oţel
Soluţia de colţ cu platformă pliabilă K permite realizarea rapidă
a unor platforme de colţ sigure, fără protuberanţe periculoase
şi dulapi desfăcuţi.
Împreună cu prelungirea montant balustradă K şi o plasă de
protecţie, asigură protecție la cădere.
18 | Platformă pliabilă K | Platforme de lucru şi schele de protecţie Doka | Sisteme de protecţie Doka
Agăţare
Ca dispozitiv de agăţare
standard vă stă la dispoziţie
conul de agăţare care se
înşurubează în punctului
de ancorare încorporat în
prealabil în beton.
Prin simpla dotare a platformei pliabile K cu capul de
suspendare K-ES platforma
poate fi utilizată la sisteme
de agăţare cu buclă.
Prin intermediul tablei de
suspendare ES, agăţarea
sigură d
e planÅŸeul de beton
este posibilă oricând şi
ulterior.
Prin utilizarea conului de betonare pentru beton aparent
15,0 5cm se poate asigura
un aspect uniform și plăcut
al găurilor de ancorare.
Logistică
Sisteme de protecţie Doka | Platforme de lucru şi schele de protecţie Doka | Platformă pliabilă K | 19
Sisteme de protecţie Doka
Platformele pliabile Doka K sunt premontate şi pot fi transportate şi depozitate în formă pliată economisind spaţiu şi fiind
astfel asigurate împotriva răsturnării şi alunecării Densitatea
mare de încărcare permite obţinerea unui volum redus de
transport şi o bună utilizare a spaţiului de încărcare a camionului.
Referinţe
Noile clădiri ale școlii şi internatului din Mariatal sunt executate
cu cerință de beton aparent cu goluri în fațadă Cofrajul special
imită aspectul fațadei clădirii, cu statut de monument istoric.
Doka a furnizat pentru această construcţie cofrajul pe grinzi
Top 50 precum ÅŸi platforma pl
iabilă K, asigurând astfel un grad
ridicat de siguranţă a muncii.
Clădirea şcolii, Mariatal, Austria
Antreprenor: Bodner
20 | Platformă pliabilă K | Platforme de lucru şi schele de protecţie Doka | Sisteme de protecţie Doka
Elementele închiriabile de prelungire permit o utilizare economică şi eficientă.
Sisteme de protecţie Doka | Platforme de lucru şi schele de protecţie Doka | Platformă pliabilă K | 21
Sisteme de protecţie Doka
Clădirea campusului, Colegiul tehnic Graz, Austria
Antreprenor: Strobl Bau
Lista articolelor
22 | Platformă pliabilă K | Platforme de lucru şi schele de protecţie Doka | Sisteme de protecţie Doka
Sisteme de protecţie Doka
Sisteme de protecţie Doka | Platforme de lucru şi schele de protecţie Doka | Platformă pliabilă K | 23
24 | Platformă pliabilă K | Platforme de lucru şi schele de protecţie Doka | Sisteme de protecţie Doka
Sisteme de protecţie Doka
Sisteme de protecţie Doka | Platforme de lucru şi sche
le de protecţie Doka | Platformă pliabilă K | 25
Platformă de lucru M

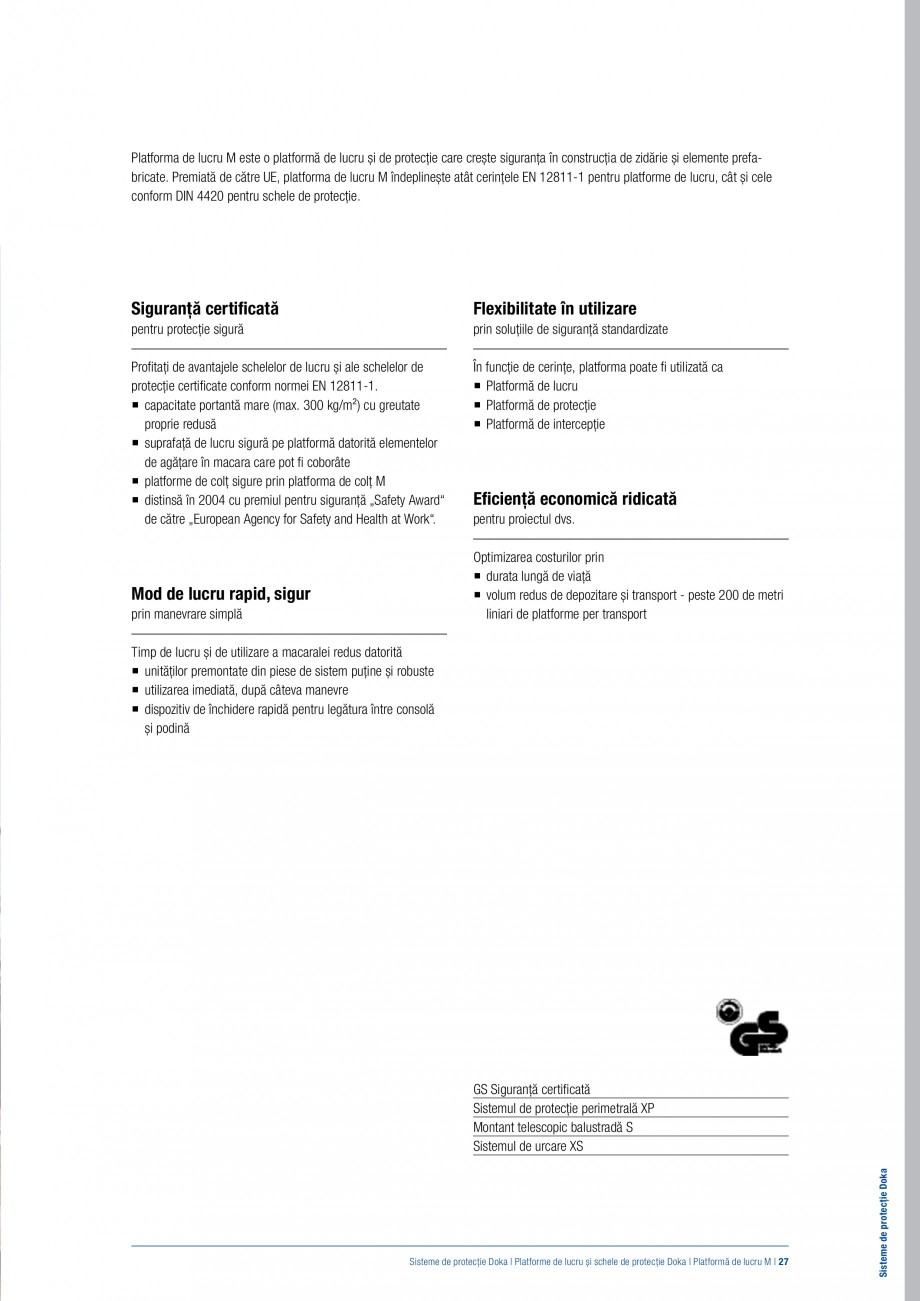

Platforma uşoară, preasamblată, poate fi utilizată ca platformă de lucru, protecție
sau intercepție
Platforma de lucru M este o platformă de lucru şi de protecţie care creşte siguranţa în construcţia de zidărie şi elemente prefabricate. Premiată de către UE, platforma de lucru M îndeplineşte atât cerinţele EN 12811-1 pentru platforme de lucru, cât şi cele
conform DIN 4420 pentru schele de protecţie.
Siguranţă certificată
Flexibilitate în utilizare
pentru protecţie sigură
prin soluţiile de siguranţă standardizate
Profitaţi de avantajele schelelor de lucru şi ale schelelor de
protecţie certificate conform normei EN 12811-1.
¡¡ capacitate portantă mare (max. 300 kg/m²) cu greutate
proprie redusă
¡¡ suprafaţă de lucru sigură pe platformă datorită elementelor
de agăţare în macara care pot fi coborâte
¡¡ platforme de colţ sigure prin platforma de colţ M
¡¡ distinsă în 2004 cu premiul pentru siguranţă „Safety Award“
de către „European Agency for Safety and Health at Work“.
În funcție de cerințe, platforma poate fi utilizată ca
¡¡ Platformă de lucru
¡¡ Platformă de protecţie
¡¡ Platformă de intercepție
Eficienţă economică ridicată
pentru proiectul dvs.
Optimizarea costurilor prin
¡¡ durata lungă de viaţă
¡¡ volum redus de depozitare şi transport - peste 200 de metri
liniari de platforme per transport
Mod de lucru rapid, sigur
prin manevrare simplă
Timp de lucru şi de utilizare a macaralei redus datorită
¡¡ unităților premontate din piese de sistem puţine şi robuste
¡¡ utilizarea imediată, după câteva manevre
¡¡ dispozitiv de închidere rapidă pentru legătura între consolă
şi podină
Sisteme de protecţie Doka | Platforme de lucru şi schele de protecţie Doka | Platformă de lucru M | 27
Sisteme de protecţie Doka
GS Siguranţă certificată
Sistemul de protecţie peri
metrală XP
Montant telescopic balustradă S
Sistemul de urcare XS
Sistemul
Platforma de lucru M în detaliu
¡¡ lungime platformă 3,00 m
¡¡ capacitate mare de încărcare de până la 300 kg/m²
¡¡ conectare rapidă între consolă şi podină cu dispozitiv de
închidere rapidă
¡¡ greutatea consolei de doar 32 kg
¡¡ durată de viaţă îndelungată datorită execuţiei robuste,
podinelor vopsite şi construcţiei din oţel zincat
¡¡ piese de legătură care nu pot fi pierdute
¡¡ platforma poate fi mutată rapid 1,00 m în sus
Puncte de ancorare
Distanţa mare de 2,50 m între console, reduce numărul
punctelor de ancorare. Podinele de 3,00 m pot fi combinate în
orice mod, respectiv pot fi utilizate ÅŸi individual, pentru zone de
completare.
28 | Platformă de lucru M | Platforme de lucru şi schele de protecţie Doka | Sisteme de protecţie Doka
Platforma de colţ M
Platforma de colţ M - oferă
o trecere sigură în zona de
colÈ›. ÃŽntregul ansamblu poate
fi mut
at rapid dintr-o singură
ridicare cu macaraua.
Ancorare
Podina de colţ M
1,80m
Această soluţie de colţ
permite realizarea rapidă şi
sigură a colţurilor exterioare.
Trecerea peste
deschideri
Podina M 3,00m poate fi
utilizată direct şi fără modificări în zona golurilor sau la
compensări.
Prelungirea platformelor
Adaptarea la lucrul
cu prefabricate
Montantul de prelungire
al balustradei M extinde
domeniul de utilizare al
platformei de lucru M pentru
siguranţa completă în zona
acoperiÅŸului.
Cu ajutorul capului de
fixare pentru prefabricate
M, platforma de lucru M se
poate transforma simplu în
platformă de betonare pentru elementele prefabricate.
Sisteme de protecţie Doka | Platforme de lucru şi schele de protecţie Doka | Platformă de lucru M | 29
Sisteme de protecţie Doka
Cârligul de ancorare Doka
ES disponibil pentru sistemul
de ancorare cu buclă
corespunde normelor clasei
de încărcare 4 EN 12811-1
ÅŸi DIN 4420.
Utilizare
Manevrare uşoară
Platf
orma de lucru M este economică, fiind gata de utilizare în doar cațiva pași: rabataţi balustrada – fixaţi consola – agăţaţi platforma - gata.
Domeniu de utilizare
Platformă de lucru
Utilizată ca platformă de lucru, de ex. la zidire, aceasta
permite lucrul în siguranţă
datorită lăţimii de lucru mari
ÅŸi balustradei cu gratii cu
ochiuri mărunte.
Platformă de protecţie
Platformă de
protecție la cădere
Platformă de
intercepție
Platformă de protecţie conform DIN 4420 şi ÖNORM
B 4007. Platforma de
lucru Doka M încheie epoca
improvizaţiilor de platforme
de protecţie din console
individuale ÅŸi dulapi, riscante
ÅŸi laborioase.
În combinaţie cu plase
de protecţie cu o dimensiune a ochiului de max.
100 mm ÅŸi cu prelungitor
montant balustradă M,
platforma de lucru M poate
fi utilizată ca platformă sigură de intercepție la nivelul
acoperișului.
Platforma de lucru M
poate fi agăţată cu 1,00 m
mai sus, de ex. pentru a
corespunde regulamentelo
r
privind înălţimea maximă de
cădere pe platformele de
protecţie.
30 | Platformă de lucru M | Platforme de lucru şi schele de protecţie Doka | Sisteme de protecţie Doka
Furcă ridicare platformă K/M
Pentru montarea şi mutarea sigură a platformei la consola
acoperiÈ™.
Logistică
Sisteme de protecţie Doka | Platforme de lucru şi schele de protecţie Doka | Platformă de lucru M | 31
Sisteme de protecţie Doka
Depozitarea ÅŸi transportul separat al podinelor ÅŸi platformelor
pentru un volum de transport redus şi utilizarea eficientă a
suprafeţei de încărcare a camionului asigură transportul a 200
de metri liniari de platformă per unitate de transport.
Referinţe
La construcţia clădirii de birouri a Casei de asigurări de
sănătate regionale NÖGKK din Austria Inferioară, construcţie
executată din cărămidă, s-a utilizat pentru protecţia echipei de
pe ÅŸantier platforma de lucru M.
Clădire de birouri NÖGKK, Austria
Antreprenor: S.M.-Bau
32 | Plat
formă de lucru M | Platforme de lucru şi schele de protecţie Doka | Sisteme de protecţie Doka
La hotelul H2O a fost construită o suprafaţă de 9.110 m².
Numai pentru baia termală au fost utilizaţi 15.000 m³ beton şi
750 m³ lemn şi au fost prestate 1,2 milioane de ore de lucru.
Rezultatul este o construcţie unicat cu hotel şi baie termală de
un înalt nivel arhitectonic.
Sisteme de protecţie Doka | Platforme de lucru şi schele de protecţie Doka | Platformă de lucru M | 33
Sisteme de protecţie Doka
Baia termală a hotelului H2O, Sebersdorf, Austria
Antreprenor: ARGE Freizeithotel H2O-Therme
Lista articolelor
34 | Platformă de lucru M | Platforme de lucru şi schele de protecţie Doka | Sisteme de protecţie Doka
Sisteme de protecţie Doka
Sisteme de protecţie Doka | Platforme de lucru şi schele de protecţie Doka | Platformă de lucru M | 35
36 | Platformă de lucru M | Platforme de lucru şi schele de protecţie Doka | Sisteme de protecţie Doka
Si
steme de protecţie Doka
Sisteme de protecţie Doka | Platforme de lucru şi schele de protecţie Doka | Platformă de lucru M | 37
Balustrade de protecţie
Sistemul de protecţie
perimetrală XP
Balustrada de protecţie pentru cofraje şi construcţii
Acest sistem reprezintă soluţia universală de protecție pentru orice cerință referitoare la protecția perimetrală. Se potriveşte perfect
la sistemele Doka - fie că este vorba de cofraje pentru pereţi, planşee, de asigurarea marginii planşeului sau de balustrade de
protecţie fixate de structură.
Sistem complet pentru protecție împotriva
căderii
Fixare revoluţionară de jos pentru extensii
pe înălţime
atât la cofraje, cât și la structura existentă
înălțimi de până la 1,80 m se pot obține cu 20% mai puține
elemente
Gamă variată de utilizări
¡¡ un singur element vertical pentru orice tip de protecţie
perimetrală
¡¡ la cofraje, rampe de scară şi margini ale clădirilor
¡¡ acoperă toate
situațiile prin varietatea mare a elementelor
de fixare
Sistemul ingenios
¡¡ asigură cu un singur element vertical, siguranţa completă
până la 1,20 m
¡¡ poate fi extins simplu, la o înălţime a grilajului de 1,80 m,
prin utilizarea unui element vertical dezvoltat special pentru
sprijinirea la bază
¡¡ îndeplineşte toate cerinţele cu doar două tipuri de elemente
verticale, nemaifiind necesară menţinerea la dispoziţie a mai
multor tipuri de elemente diferite
Siguranţă certificată
la cumpărare sau închiriere
Montaj rapid ÅŸi simplu
prin funcţia easy-click pentru o productivitate mai mare
Ergonomie maximă
¡¡ pentru o utilizare rapidă şi intuitivă datorită modului logic de
utilizare
¡¡ simplifică manipularea
¡¡ prin construcţia uşoară şi stabilă
¡¡ prin piesele integrate, ceea ce economiseşte costuri suplimentare
GS Siguranţă certificată
Sisteme Doka pentru pereţi
Sisteme Doka pentru planÅŸeu
Sisteme căţărătoare Doka
Sisteme de sch
ele portante Doka
Sisteme de protecţie Doka | Balustrade de protecţie | Sistemul de protecţie perimetrală XP | 39
Sisteme de protecţie Doka
Acumularea de experienţă prin închiriere şi cumpărarea în caz
de necesitate
¡¡ zincat la cald şi robust
¡¡ material conform EN 13374 prevăzut cu marcaj GS
¡¡ informaţii detaliate pentru utilizatori
¡¡ diagrame de dimensionare, inclusiv încărcarea din vânt
Sistemul
Montant balustradă XP 1,20m
Montantul XP 1,20m are aplicabilitate universală şi acoperă toate tipurile de protecţie laterală. Balustradele pot fi realizate din grilaje
metalice, scânduri din lemn sau țevi de eșafodaj.
Funcţie easy-click
Funcţia easy-click permite montarea şi demontarea simplă şi
rapidă a montantului XP 1,20m, fără scule, având o siguranţă
automată contra ridicării.
Siguranţă certificată
Sistemul de protecţie perimetrală corespunde prevederilor EN
13374 şi i s-a acordat marcajul GS de către un institut extern.
S
unt disponibile informaţii amănunţite pentru utilizatori, precum şi diagrame de dimensionare, inclusiv încărcarea din vânt.
Grilaj de protecţie XP
Grilajul de protecţie XP, zincat la cald, oferă mai multă stabilitate şi o durată de viaţă mai lungă datorită ramei tubulare.
Protecţiile inferioare integrate şi mânerele oferă siguranţă şi
flexibilitate, în special în cazul lucrului la marginea planşeului
şi la faţade.
40 | Sistemul de protecţie perimetrală XP | Balustrade de protecţie | Sisteme de protecţie Doka
Grilaj de protecție, fixat la bază, cu înălțime
de până la 1,80 m
Sistemul poate fi extins până la o înălţime a grilajului de 1,80
m prin utilizarea unui element vertical dezvoltat special pentru
sprijinirea la bază. Distanţele între elementele verticale nu
trebuie reduse.
Volumul de depozitare ÅŸi transport redus cu
o treime
Sistemul a fost conceput în sensul manevrării ușoare și reducerii spațiului de depozitare. Sistemul
poate fi transportat într-o
manieră compactă şi este simplu de manevrat.
Suport publicitar
La cerere, grilajul de protecţie XP poate fi furnizat cu sigla şi
culorile clientului, devenind astfel un sport publicitar vizibil pe
ÅŸantier.
(A) Aici s-ar putea afla sigla dumneavoastră.
Elemente de prindere
Sisteme de protecţie Doka | Balustrade de protecţie | Sistemul de protecţie perimetrală XP | 41
Sisteme de protecţie Doka
Sistemul este completat cu elementele de prindere practice cu care se pot satisface orice cerințe - fixare de planșee, trepte, suprastructuri ale podurilor; prindere pe cofraje de pereți, planșeu sau platforme de lucru.
Utilizare

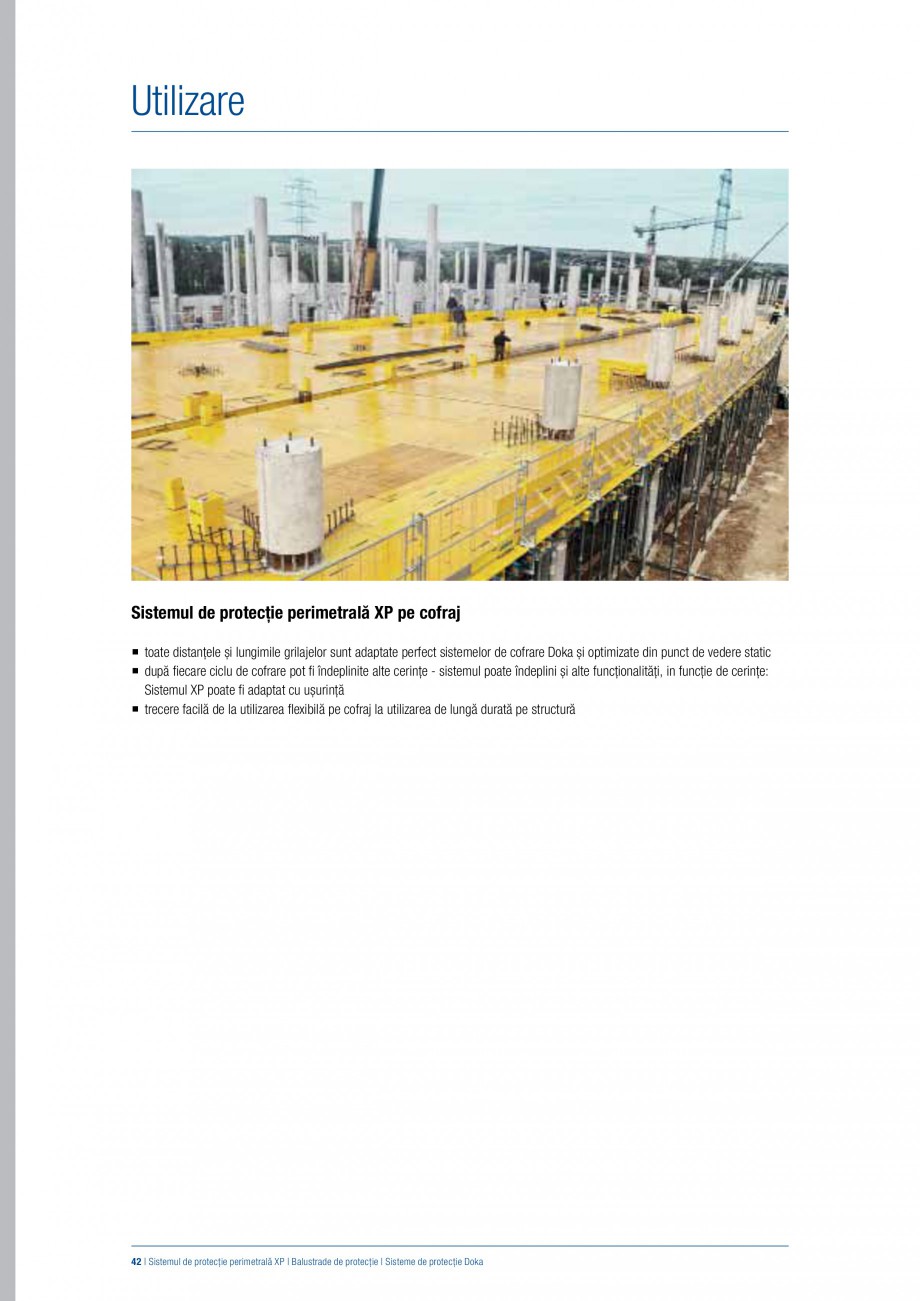

Sistemul de protecţie perimetrală XP pe cofraj
¡¡ toate distanţele şi lungimile grilajelor sunt adaptate perfect sistemelor de cofrare Doka şi optimizate din punct de vedere static
¡¡ după fiecare ciclu de cofrare pot fi îndeplinite alte cerinţe - sistemul poate îndeplini și alte funcționalități, in func
ție de cerințe:
Sistemul XP poate fi adaptat cu uşurinţă
¡¡ trecere facilă de la utilizarea flexibilă pe cofraj la utilizarea de lungă durată pe structură
42 | Sistemul de protecţie perimetrală XP | Balustrade de protecţie | Sisteme de protecţie Doka
Asigurarea marginii planÅŸeului ÅŸi a platformei
Ca piesă de legătură pentru asigurarea marginii planşeului,
respectiv a zonelor de capăt ale platformelor este utilizat elementul de prindere montant XP 40cm. Construcţia montantului
face ca protecţia inferioară să fie la nivelul planșeului, respectiv
al cofrajului, făcând astfel imposibilă căderea obiectelor
de mici dimensiuni. Pentru suprastructurile de poduri este
disponibil un nou model, cu un domeniu de strângere de la 2
cm până la 85 cm.
Acoperişuri plate şi parapeţi
Combinația dintre clema de strângere închidere cofraj planşeu
şi montantul XP 1,20m poate realiza în cazul acoperişurilor
plate şi al parapeților o balustradă de protecţie
, utilă în cazul
lucrărilor la acoperiş.
Utilizarea la cofrajul pentru pereți
Protecţia laterală este montantă la cofrajul opus cu ajutorul
adaptorului Framax XP. Avantajul acestei soluţii: Protecţia laterală poate fi aplicată deja pe cofrajul aflat în poziţie orizontală
şi rămâne fixată permanent de cofraj, atât în timpul mutării,
cât şi în timpul curăţării (astereala în sus). În plus, la betonare,
balustrada poate fi rabată spre spate cu 15 grade.
Utilizarea cu masă Dokamatic
Sisteme de protecţie Doka | Balustrade de protecţie | Sistemul de protecţie perimetrală XP | 43
Sisteme de protecţie Doka
Montantul XP este fixat de masa Dokamatic cu adaptorul
Dokamatic XP. Adaptorul este adecvat pentru orice tip de masă
şi dispune de o funcţie de rabatare inclusă.
Sistem de protecţie perimetrală XP în zona perimetrală a structurii
¡¡ piese de legătură optimizate pentru construcţii supraterane şi subterane
¡¡ ajustare uÅŸoară datoritÄ
ƒ distanÅ£elor mari între montanÈ›i
¡¡ ridicare ușoară a grilajelor pentru montarea faţadei exterioare
¡¡ îndepărtare uşoară a grilajelor de ex. la transportul materialului
¡¡ ancorare la sol simplă şi asigurată contra ridicării cu bucşa filetată 20,0 introdusă în betonul proaspăt turnat
44 | Sistemul de protecţie perimetrală XP | Balustrade de protecţie | Sisteme de protecţie Doka
Asigurare la marginea planșeelor
Cu talpa filetată XP şi bucşa
filetată 20,0, care este introdusă în betonul proaspăt
turnat, sunt create încă de
la betonare condiţiile pentru
utilizarea sistemului de
protecţie perimetrală XP.
Fixarea pe planÅŸee
din beton
Scări
Talpa de scară XP serveşte
conectării la partea frontală
a scării şi permite ca treptele
care trebuie montate să iasă
în afară cu până la 4 cm.
Delimitare
Cu ajutorul unor suporturi
obişnuite, sistemul de protecţie perimetrală XP poate fi
utilizat ÅŸi pentru delimitarea
perimetrelor de luc
rări din
cadrul ÅŸantierului.
Siguranţă la parapet
Centura de
protecție Doka
Adaptorul pentru parapet XP
este conectat cu elementul
de prindere montant XP
40cm resp. cu elementul
de prindere montant XP
85cm şi reprezintă împreună
cu montantul XP 0,60m
reprezintă protecţia laterală
optimă în cazul parapetelor.
Cu centura de protecție
Doka vă puteţi proteja echipa din şantier atunci când
nu este posibilă instalarea
balustradelor de protecţie,
ca de ex. montant lateral
balustradă sau dispozitive
de prindere. Instructajul este
necesar
Sisteme de protecţie Doka | Balustrade de protecţie | Sistemul de protecţie perimetrală XP | 45
Sisteme de protecţie Doka
În combinaţie cu ancora
Expres 16x125mm, talpa de
montant XP permite montarea ulterioară a protecţiei
laterale.
Referinţe
La construcţia clădirii de birouri şi locuinţe LINZ.punkt (cu
19 etaje) siguranţa lucrătorilor la marginea planşeelor a fost
asigurată cu aproximativ 1.900 metri liniari
de sistem de
protecţie perimetrală XP. Cu grilajul de înălţare de 60 cm, sistemul de protecţie perimetrală XP a fost extins simplu şi rapid la
o înălţime de 1,80 m. Pentru nucleele casei liftului şi scărilor
s-a utilizat cofrajul Top 50 Doka. La cofrarea planÅŸeelor ÅŸi-au
dovedit utilitatea mesele Dokamatic.
Clădire de locuinţe şi birouri LINZ.punkt, Linz, Austria
Antreprenor: ARGE Alpine, DYWIDAG
46 | Sistemul de protecţie perimetrală XP | Balustrade de protecţie | Sisteme de protecţie Doka
În oraşul olandez Eemshaven se construieşte în numai patru
ani o modernă centrală energetică pe huilă, cu o productivitate
brută de 1.600 MW. Pentru construcţia clădirii maşinilor, a
silozului, a generatorului de abur şi a clădirii instalaţiei centrale
de comandă au fost oferite soluții Doka de cofrare, eficiente.
Elementele de protecție ale cofrajelor şi marginea planşeelor
au fost asigurate cu sistemul de protecţie perimetrală XP, cu
marcaj GS, ÅŸi de
montanţii telescopici de balustradă S.
Sisteme de protecţie Doka | Balustrade de protecţie | Sistemul de protecţie perimetrală XP | 47
Sisteme de protecţie Doka
Centrală energetică pe huilă, Eemshaven, Olanda
Antreprenor: ARGE VIMA VOF (Mainka, Visser en Smit)
Lista articolelor
48 | Sistemul de protecţie perimetrală XP | Balustrade de protecţie | Sisteme de protecţie Doka
Sisteme de protecţie Doka
Sisteme de protecţie Doka | Balustrade de protecţie | Sistemul de protecţie perimetrală XP | 49
50 | Sistemul de protecţie perimetrală XP | Balustrade de protecţie | Sisteme de protecţie Doka
Sisteme de protecţie Doka
Sisteme de protecţie Doka | Balustrade de protecţie | Sistemul de protecţie perimetrală XP | 51
Montanţi balustradă de protecţie
Siguranţă indiferent de structură
Sistemele care s-au impus în practică protejează în mod optim echipa dvs. pe şantier şi contribuie în mod esenţial la o desfăşurare
fără probleme a munci
i. Muncitorii protejaţi lucrează mai sigur, mai rapid şi, în cele din urmă, mai eficient - pentru succesul dvs.
Cu utilizare universală
Montaj practic
datorită posibilităţilor variate de utilizare
prin multiple posibilităţi de fixare
Profitaţi de sortimentul variat de montanţi balustradă de
protecţie
¡¡ Montant telescopic balustradă S
¡¡ Montant telescopic de balustradă T
¡¡ Montant balustradă de protecţie 1,10m
Montare simplă şi rapidă a montanţilor balustradă de protecţie
Doka
¡¡ prin fixare cu pană
¡¡ singura unealtă necesară este ciocanul
Siguranţă completă
în orice fază de lucru
Montanţii balustradă de protecţie Doka oferă cea mai mare
siguranţă
¡¡ împotriva căderii
¡¡ la structură şi cofraj
¡¡ datorită calităţii ridicate (zincat la cald)
¡¡ conform EN 13374 clasa A
Sisteme de protecţie Doka | Balustrade de protecţie | Montanţi balustradă de protecţie | 53
Sisteme de protecţie Doka
GS Siguranţă certi
ficată
Utilizare
Montant telescopic balustradă S
Pentru protecție la marginea clădirilor, montantul telescopic
balustradă S se poate prinde uşor pe clădire sau în orice
punct al grinzii din lemn H20. Datorită zonei mari de prindere,
montantul se poate fixa în diverse zone ale clădirii: pe cofraj
sau direct pe structură.
Montant telescopic de balustradă T
Montantul telescopic de balustradă T oferă un grad ridicat de
siguranţă: de la betonarea planşeului sau a suprastructurii
până la montarea balustradei finale. Acest montant se montează oriunde: la etrierii de armătură sau la ancore frontale – fără
adaptor sau piese suplimentare. Sunt de asemenea posibile
utilizări suplimentare multiple ca balustrade de protecţie la
rampă de acces din elemente prefabricate sau pereţi cu goluri.
54 | Montanţi balustradă de protecţie | Balustrade de protecţie | Sisteme de protecţie Doka
Montant balustradă de protecţie 1,10m
Cu montanţii balustradă de protecţi
e 1,10m, realizaţi o
delimitare rapidă şi deosebit de sigură. Utilizarea montanţilor
balustradă de 1,10m este posibilă la marginile planşeelor, la
golurile în planșeu, în alte locuri cu pericol de cădere sau ca
și contrantrabalustradă la cofrajul pentru pereţi. Construcţia
completă din oţel zincat la cald a montantului balustradă de
protecţie de 1,10m garantează o durată mare de viaţă.
Sisteme de protecţie Doka | Balustrade de protecţie | Montanţi balustradă de protecţie | 55
Sisteme de protecţie Doka
Montaj deosebit de rapid ÅŸi simplu al montantului pentru
balustrada de protecţie 1,10m:
¡¡ în betonul proaspăt turnat cu bucşă tubulară sau filetată
¡¡ cu o gaură realizată ulterior în beton
¡¡ fixat cu piuliţă hexagonală în gaura transversală a panoului
Lista articolelor
56 | Montanţi balustradă de protecţie | Balustrade de protecţie | Sisteme de protecţie Doka
Sisteme de protecţie Doka
Sisteme de protecţie Doka | Balust
rade de protecţie | Montanţi balustradă de protecţie | 57
Ecrane de protecție
Ecran de protecţie Xclimb 60
Închiderea variabilă pentru toate proiectele de clădiri înalte
Cu ajutorul ecranului de protecţie Xclimb 60 puteţi, desfăşura în cea mai mare siguranţă şi protejaţi de influenţa intemperiilor, lucrări
de construcţie la nivelurile superioare ale unei clădiri înalte. Ecranul de protecţie Xclimb 60 este un sistem acţionat hidraulic, care
poate fi mutat şi cu macaraua atunci când aceasta este liberă. Ghidarea constantă pe clădire permite utilizarea chiar şi la viteze
ridicate ale vântului. Multiplele variante vă oferă soluţii adaptate în mod optim pentru fiecare solicitare.
Un mod de lucru sigur
Creşterea productivităţii
la orice înălţime a clădirii
ÅŸi reducerea costurilor
¡¡ protecţia personalului împotriva prăbuşirii, vântului şi intemperiilor datorită închiderii pe toată suprafaţa
¡¡ mutare sigură chiar şi la vi
teze ridicate ale vântului, prin
ghidarea constantă pe clădire
¡¡ protecţie împotriva căderii pieselor prin etanşarea orizontală
şi verticală - chiar şi în timpul mutării
¡¡ productivitate ridicată datorită creşterii sentimentului de
siguranţă
¡¡ independență sporită prin operații de cățărare care pot avea
loc chiar și cu cofrajul pe poziție sub planșeu
¡¡ siguranţa costurilor la premontarea ecranului de protecţie de
către Doka
¡¡ reduce utilizarea macaralei datorită sistemului hidraulic
mobil
Gamă variată de utilizări
pentru toate formele şi înălţimile clădirilor
Marcaj CE
Sistem ridicător masă TLS
Cofrajul autocăţărător Xclimb 60
Cofrajul căţărător ghidat Xclimb 60
Sistemul de protecţie perimetrală XP
Sisteme de protecţie Doka | Ecrane de protecție | Ecran de protecție Xclimb 60 | 59
Sisteme de protecţie Doka
¡¡ se poate adapta oricărei forme a secţiunii de bază datorită
sistemului inteligent format din sub
ansambluri
¡¡ pentru faţade cu înclinare variabilă şi constantă, datorită
reazemului de planÅŸeu ajustabil
¡¡ platformele de lucru pot fi repoziționate, adaptându-se la
diversele înălțimi de nivel
Sistemul
Ecran de protecție Xclimb 60 cu ramă
Xbright
Panourile cu ramă Xbright reprezintă un sistem de protecție
complet închiriabil. Protecția propriu-zisă poate fi realizată
opțional din policarbonat translucid, impermeabil la vânt sau
din grilaj metalic. Panourile cu cadru de mari dimensiuni ÅŸi
îmbinările simple ale acestora garantează interval scurte de
montaj.
Variantă cu inserţie PC
Variantă cu inserţie grilaj
¡¡ translucidă
¡¡ impermeabilă la vânt
¡¡ opacă
¡¡ transparentă
¡¡ permite trecerea vântului
Protecție completă
Inserţia translucidă din policarbonat asigură iluminarea naturală
şi pe întreaga suprafaţă a nivelurilor de lucru împrejmuite. În
plus este impermeabilă la vânt şi opacă, sporind senzaţia personal
ă de siguranţă şi astfel productivitatea echipei din şantier.
60 | Ecran de protecție Xclimb 60 | Ecrane de protecție | Sisteme de protecţie Doka
Ecran de protecție Xclimb 60 cu închidere
trapezoidală
Combinaţia între Xclimb 60 şi panourile din tablă ondulată este
de asemenea o soluţie sigură cu eficacitate dovedită în cazul
clădirilor cu geometrie complicată. Dimensionarea flexibilă a
ecranului de protecţie permite ajustarea la centimetru la orice
formă a structurii. Etanşarea tuturor spaţiilor intermediare
împiedică o cădere a sculelor şi a materialelor de mici dimensiuni, sporind astfel standardele de siguranţă.
Variantă cu tablă ondulată
Variantă cu tablă ondulată perforată
¡¡ impermeabilă la vânt
¡¡ opacă
¡¡ transparentă
¡¡ permite trecerea vântului
Sistem ridicător masă TLS – completarea
ideală pentru orice ecran de protecţie Doka
Sisteme de protecţie Doka | Ecrane de protecție | Ecran de protecție Xclimb 60 |
61
Sisteme de protecţie Doka
Sistemul ridicător masă TLS permite mutarea sigură şi independentă de macara a cofrajelor pentru planşee, a echipamentelor de lucru şi a altor materiale. TLS poate fi utilizat nu numai
agăţat de clădire, ci şi cu sistem de autocăţărare şi poate fi
integrat cu uşurinţă în ecranele de protecţie Doka.
Referinţe
ÃŽn centrul capitalei chiliene
Santiago se înalţă un proiect
urban de mari dimensiuni
- Costanera Center, cu o
înălţime de 300 m. Antreprenorul, Salfa Construction,
utilizează pentru clădirea
multifuncţională şi de birouri
platforme de preluare materiale Doka, reuÅŸind astfel
mutarea rapidă a cofrajelor
pentru planşee. Desfăşurarea în siguranţă a lucrărilor
la orice înălţime este asigurată de ecranul de protecţie
Xclimb 60, cu închidere din
tablă ondulată.
Costanera Center, Santiago, Chile
Antreprenor: Salfa Construction
St. Paul´s Place Development, cu o înălţime de 101
m, este noul bloc-turn c
u 33
de niveluri în centrul oraşului
Sheffield. Prioritare la acest
proiect de construcţie au
fost timpul de execuţie scurt,
gradul ridicat de siguranţă
a muncii şi utilizarea optimă
a timpului de funcţionare
limitat al macaralei, motiv
pentru care Northfield Construction s-a decis pentru o
soluţie completă de cofrare
de la Doka.
St. Paul´s Place, Sheffield, Marea
Britanie
Antreprenor: Northfield Construction
62 | Ecran de protecție Xclimb 60 | Ecrane de protecție | Sisteme de protecţie Doka
Aflat doar la două blocuri
distanţă în nordul clădirii
Empire State Building, acest
turn cu 57 de etaje oferă
320 de apartamente reprezentative ÅŸi aproximativ 200
de camere de hotel.
400 Fifth Avenue, New York, SUA
Antreprenor: Navillus Contracting
Turnul Taunus, cu o înălţime
de 170 m, va completa pe
viitor linia zgârie-norilor din
oraşul Frankfurt. Condiţiile
de spaţiu redus şi cerinţele
precise referitoare la termenele de execuţie au necesitat
o planificare de
taliată a
lucrărilor şi a montajului.
Pentru acest proiect Doka a
furnizat cofrajul autocăţărător SKE plus pentru nucleul
din beton monolit, ecranul
de protecţie Xclimb 60 cu
închidere cu cadru Xbright
ca protecţie transparentă
contra căderii şi intemperiilor
în zona faţadei, precum şi
cofrajele pentru pereți în
zona infrastructurii.
Sisteme de protecţie Doka | Ecrane de protecție | Ecran de protecție Xclimb 60 | 63
Sisteme de protecţie Doka
Turnul Taunus, TishmanSpeyer,
Frankfurt am Main, Germania
Antreprenor: Ed. Züblin AG
Sisteme de acces
Turn de acces 250
Varianta rapidă și sigură de urcare și coborâre
Sistemul de acces, extrem de stabil, poate fi construit rapid din cadre şi elemente pentru scară premontate. Ieşirile intermediare
asigură accesul sigur la toate nivelurile de lucru.
Gamă variată de utilizări
Montaj practic
putând fi utilizat în diverse situații la înălțimi de până la 100 m
prin construcţia simplă
Piesele test
ate care pot fi folosite pentru turnuri de acces sunt
¡¡ Schela portantă Staxo 100
¡¡ Schela portantă Staxo
Montare simplă şi rapidă prin
¡¡ puţine piese componente
¡¡ necesar minim de scule - este necesar doar un ciocan
¡¡ înălţare sigură, nivel cu nivel
Eficienţă economică ridicată
pe ÅŸantierul dvs.
Muncă mai uşoară pentru angajaţii dvs. prin
¡¡ construcţia ergonomică
¡¡ urcare şi coborâre care necesită mai puţin efort fizic decât
scările
Sisteme de protecţie Doka | Sisteme de acces | Turn de acces 250 | 65
Sisteme de protecţie Doka
Schela portantă Staxo 100
Schela de lucru Modul
Referinţe
ÃŽn proiectul de extindere a
autostrăzii pe insula Gran
Canaria, Doka a livrat soluția
completă pentru executarea
pilonilor la Viaductul 5 în
nordul insulei spaniole.
La acest proiect, pe lângă
căruciorul Doka de cofrare în
consolă, a fost utilizat şi un
sistem nou de grinzi pentru
executarea capului de pilă.
Accesul în siguranţă a f
ost
asigurat de turnul de acces
Doka.
Viaducto 5, Gran Canaria, Spania
Antreprenor: UTE Guia-Pagador
66 | Turn de acces 250 | Sisteme de acces | Sisteme de protecţie Doka
La Nuttlar se construieÅŸte
unul dintre cele mai înalte
poduri-autostradă din landul
Renania de Nord-Westfalia,
cu o înălţime de 110 m. Cei
ÅŸase piloni ai podului din
oţel-beton constau din stâlpi
rotunzi înclinaţi, cu diametre
diferite. Pentru a putea
aproviziona muncitorii de pe
cofrajul căţărător şi în cazul
defectării macaralei, conceptul de siguranţă al şantierului
prevede un sistem de acces
staţionar. Aici intră în acţiune
turnul de acces Doka, care
creşte constant împreună
cu pilonii ÅŸi este conectat
prin punctele de ancorare
ale cofrajului căţărător la
pilonii cu o înălţime de până
la 100 m.
Sisteme de protecţie Doka | Sisteme de acces | Turn de acces 250 | 67
Sisteme de protecţie Doka
Viaduct, Nuttlar, Germania
Antreprenor: Max Bögl
Lista articolelor
68 | Turn
de acces 250 | Sisteme de acces | Sisteme de protecţie Doka
Sisteme de protecţie Doka
Sisteme de protecţie Doka | Sisteme de acces | Turn de acces 250 | 69
Sistemul de urcare XS
Siguranţă la urcare şi coborâre
La cofrajele Doka pentru pereţi şi stâlpi, se pot monta din câteva mişcări sisteme de scară cu protecţie pentru spate integrată.
Montajul acestor dispozitive de siguranţă la cofraje, se poate realiza încă de la sol. Acest lucru oferă siguranţă de la început.
Siguranţă sporită
Sistem simplu și adaptabil
cu un sistem complet dezvoltat
cu puţine componente
Sistemul de acces şi protecţia integrată pentru spate garantează o derulare rapidă şi în siguranţă a lucrărilor
¡¡ siguranţa completă la urcarea şi coborârea de pe platformele de lucru
¡¡ îndeplineşte toate cerinţele legale
¡¡ calitate certificată Doka datorită scărilor şi protecţiei pentru
spate din oţel zincat la cald
Un sistem pentru toate căile de acces s
pre platformele de lucru
ale
¡¡ tuturor cofrajelor Doka pentru pereţi, inclusiv cofrajul curb şi
fermele de sprijinire
¡¡ tuturor cofrajelor pentru stâlpi Doka
¡¡ tuturor cofrajelor căţărătoare Doka, cofrajelor pentru tunel
Doka şi pentru căruciorul Doka de cofrare în consolă
Asigură derularea optimă a lucrărilor în
ÅŸantier
prin reducerea timpului de staţionare
Sisteme Doka pentru pereţi
Masa Dokamatic
Masa Dokaflex
Sisteme căţărătoare Doka
Platformă pliabilă K
Platformă de lucru M
Sisteme de protecţie Doka | Sisteme de acces | Sistemul de urcare XS | 71
Sisteme de protecţie Doka
Lucrul în siguranță înseamnă lucru rapid
¡¡ procese rapide şi eficiente pe şantier datorită elementelor
sigure de urcare şi coborâre
¡¡ motivare suplimentară a muncitorilor datorită unui mediu de
lucru sigur
Referinţe
Combinaţia cărucior şi cofraj, standardul de siguranţă ridicat şi
ergonomia optimizată au fost argumente convingătoare pentru
con
strucţia podului peste Elba, în apropiere de Litomerice.
Siguranţa zonelor de lucru a fost asigurată de sistemul de
urcare integrat XS.
Podul Prosmyky, Litomerice, Cehia
Antreprenor: ARGE SMP, Metrostav
72 | Sistemul de urcare XS | Sisteme de acces | Sisteme de protecţie Doka
Proiectul Hloubené Tunnel Troja este parte a unei centuri de
ocolire a oraşului Praga. Șoseaua lungă de 6.380 m a fost
construită pentru a descongestiona traficul din centrul oraşului.
Ambele tunele au fost construite la intervale decalate unul faţă
de celălalt. Panourile de mari dimensiuni ale cofrajului pe grinzi
Top 50 au fost premontate ÅŸi livrate gata de utilizare.
Sisteme de protecţie Doka | Sisteme de acces | Sistemul de urcare XS | 73
Sisteme de protecţie Doka
Hloubené Tunnel Troja, Praga, Cehia
Antreprenor: Terracon a.s.
Lista articolelor
74 | Sistemul de urcare XS | Sisteme de acces | Sisteme de protecţie Doka
Sisteme de protecţie Doka
Sisteme de protecţie Doka | Sisteme
de acces | Sistemul de urcare XS | 75
Schele de lucru
Schela de lucru Modul
Schela modulară închiriabilă pentru lucrul la cofraje şi armături
Schela de lucru Modul reprezintă completarea ideală pentru cofrajele Doka pentru pereți: Cu sistemul de schelă modulară închiriabil
lucrările de armare pot fi executate rapid și sigur. Poate fi utilizat atât ca turn de acces cât și ca schelă de lucru. Pentru a accelera
şi mai mult derularea lucrărilor, unităţile de schelă pot fi mutate cu macaraua.
Gamă variată de utilizări
Gata de utilizare imediat
datorită sistemului format din subansambluri
prin manevrare simplă
¡¡ utilizabil ca schelă mobilă, ca turn de acces sau ca schelă
de lucru
¡¡ ajustare pe verticală datorită rasterului de înălţime de 50 cm
¡¡ ajustabil în secţiunea de bază datorită nodurilor modulare cu
câte opt direcţii de conectare la un nivel
¡¡ permite combinarea cu schele ale altor producători, dispunând de certificarea
pentru combinare
¡¡ permite diferite înălţimi ale schelei, lungimi şi lăţimi ale
deschiderii prin selectarea precisă a picioarelor, riglelor,
diagonalelor și podinelor
¡¡ construcţie clară datorită conexiunilor prestabilite la nodurile
modulare
¡¡ tehnică de conectare fără şuruburi datorită principiului
închizătorii cu pană
¡¡ îmbinare prin forţă, cu o singură lovitură de ciocan
¡¡ timp de instruire redus datorită sistemului extrem de uşor
de înţeles
¡¡ utilizare rapidă la următorul ciclu datorită mutării cu macaraua
Siguranţă de jur împrejur
prin elemente de siguranţă integrate
¡¡ stabilitate excelentă prin ordinea de montaj clară
¡¡ siguranţă ridicată contra răsturnării datorită bazei de rezemare extinse şi sprijinirii de cofraj
¡¡ lucrări de montaj sigure datorită punctelor de de fixare
verificate pentru echipamentul personal de protecţie
Baza de rezemare extinsă şi sprijinirea de cofraj cresc siguranţa contra
răsturnării a consolei de rigidizare.
Sisteme de protecţie Doka | Schele de lucru | Schela de lucru Modul | 77
Sisteme de protecţie Doka
Sisteme Doka pentru pereţi
Turn de acces 250
Sistemul
Montantul vertical Modul
¡¡ discuri perforate la distanţă de 50 cm
¡¡ opt direcţii de conectare pe nivel
¡¡ orificii mici pentru îmbinările orizontale
¡¡ orificii mari pentru diagonale
¡¡ grosimea ţevii 48 mm pentru cuplarea cu țevi de eșafodaj
Montant bază Modul
Datorită piesei iniţiale, cadrul de bază poate fi montat chiar şi
de către o singură persoană. După montarea bazei şi ajustarea
pe orizontală a ansamblului, pot fi fixați montanții verticali la
lungimea dorită
Principiul fixării cu pană
Chiar şi cu pana introdusă fără fixare, este asigurată îmbinarea prin formă a conexiunilor schelei. Prin aplicarea de lovituri de ciocan
ferme în pană, până la obţinerea unui recul, se obţine o îmbinare fixă și fiabilă prin forţă.
78 | Schela
de lucru Modul | Schele de lucru | Sisteme de protecţie Doka
Utilizare
Sistem de acces sigur
Modul ca schelă mobilă
datorită podinelor cu trape de acces şi scară integrate
Cu ajutorul rolelor de ghidaj, schela poate fi deplasată cu
uşurinţă către următoarea locaţie de utilizare.
Modul ca turn de acces
Sisteme de protecţie Doka | Schele de lucru | Schela de lucru Modul | 79
Sisteme de protecţie Doka
Datorită sistemului modular turnul de acces poate fi montat cu scările alternante sau în aceeași direcție. Turnurile de acces din
sistemul Modul corespund clasei A conform EN 12811-1.
