Tip documentatie: Fisa tehnica

Pagina 1 - Receptor cu iesire laterala, flansa hidroizolatie, inaltator cu rama PP si gratar HL...

HL Hutterer Lechner GmbH FISA TEHNICA RECEPTOR PARCARE/TERASA HL615 Pentru alegerea corecta a unei solutii tehnice de drenare a unei terase sunt necesare urmatoarele informatii 1. Suprafata ce trebuie drenata (eventual a numarului de receptori prevazuti) - pentru alegerea receptorului cu debitul corespunzator 2. Structura terasei-straturile ce se instaleaza peste placa de beton si succesiunea acestora-pentru alegerea accesoriilor necesare 3. Tipul de hidroizolatie ce se va utiliza - pentru a se asigura o etansare sigura intre hidroizolatie si flansa receptorului 4. Destinatia terasei : circulabila sau necirculabila - pentru alegerea tipului de acoperire al receptorului (cu parafrunzar sau gratar inox) HL615 Receptor cu iesire laterala, flansa hidroizolatie, inaltator cu rama PP si gratar - clasa de sarcina A15 (1,5 tone) *Corp receptor din PP (polipropilena) prevazut cu flansa pentru fixarea hidroizolatiei prin intermediul kitului de hidroizolatie corespunzator tipului de membrana d

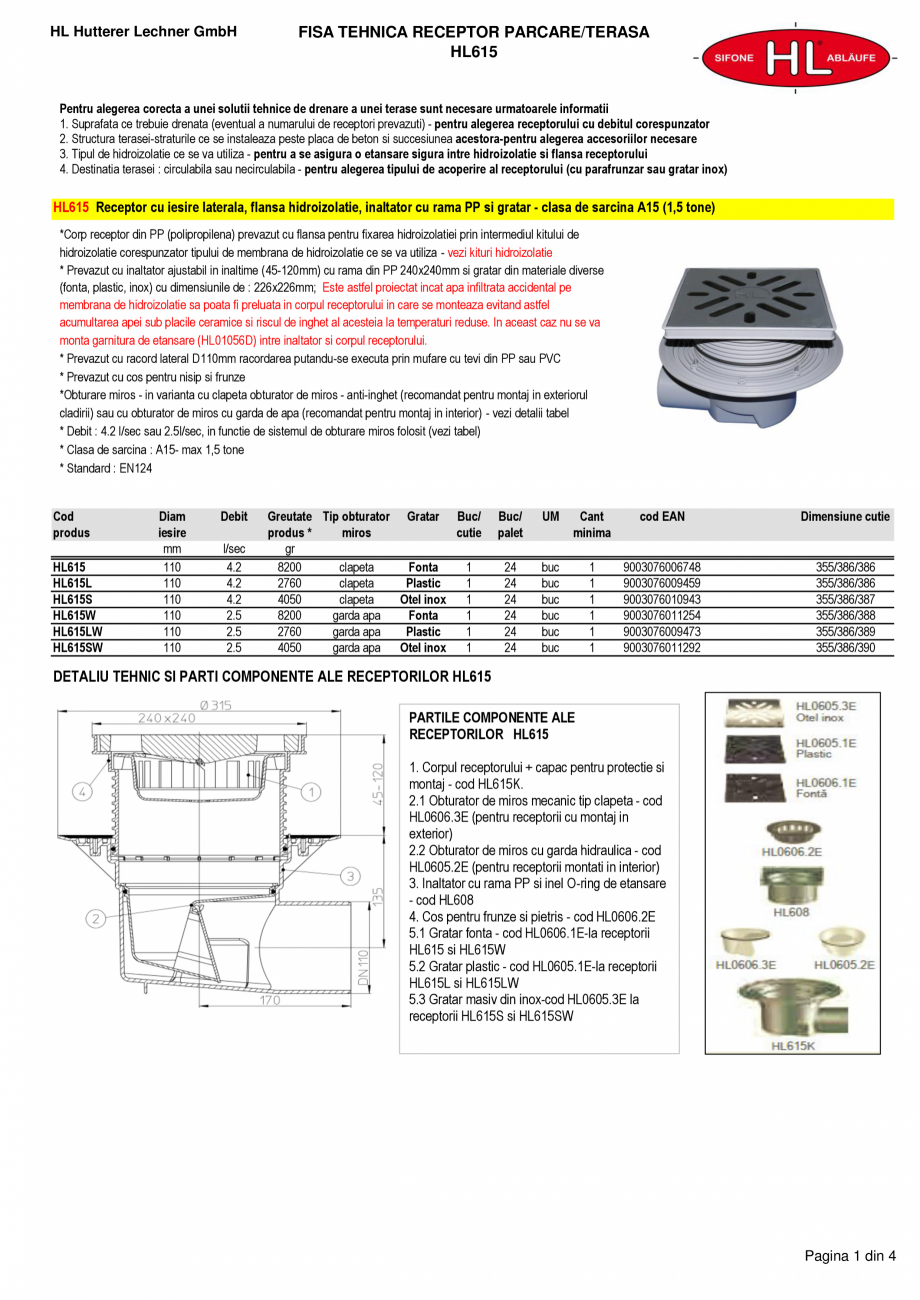

Pagina 1-Receptor cu iesire laterala, flansa hidroizolatie, inaltator cu rama PP si gratar HL Hutterer & ...

Pagina 2 - Receptor cu iesire laterala, flansa hidroizolatie, inaltator cu rama PP si gratar HL...

e hidroizolatie ce se va utiliza - vezi kituri hidroizolatie * Prevazut cu inaltator ajustabil in inaltime (45-120mm) cu rama din PP 240x240mm si gratar din materiale diverse (fonta, plastic, inox) cu dimensiunile de : 226x226mm; Este astfel proiectat incat apa infiltrata accidental pe membrana de hidroizolatie sa poata fi preluata in corpul receptorului in care se monteaza evitand astfel acumultarea apei sub placile ceramice si riscul de inghet al acesteia la temperaturi reduse. In aceast caz nu se va monta garnitura de etansare (HL01056D) intre inaltator si corpul receptorului. * Prevazut cu racord lateral D110mm racordarea putandu-se executa prin mufare cu tevi din PP sau PVC * Prevazut cu cos pentru nisip si frunze *Obturare miros - in varianta cu clapeta obturator de miros - anti-inghet (recomandat pentru montaj in exteriorul cladirii) sau cu obturator de miros cu garda de apa (recomandat pentru montaj in interior) - vezi detalii tabel * Debit : 4.2 l/sec sau 2.5l/sec, in functie

Pagina 2-Receptor cu iesire laterala, flansa hidroizolatie, inaltator cu rama PP si gratar HL Hutterer & ...

Pagina 3 - Receptor cu iesire laterala, flansa hidroizolatie, inaltator cu rama PP si gratar HL...

de sistemul de obturare miros folosit (vezi tabel) * Clasa de sarcina : A15- max 1,5 tone * Standard : EN124 Cod produs HL615 HL615L HL615S HL615W HL615LW HL615SW Diam iesire mm 110 110 110 110 110 110 Debit l/sec 4.2 4.2 4.2 2.5 2.5 2.5 Greutate Tip obturator Gratar Buc/ produs * miros cutie gr 8200 clapeta Fonta 1 2760 clapeta Plastic 1 4050 clapeta Otel inox 1 8200 garda apa Fonta 1 2760 garda apa Plastic 1 4050 garda apa Otel inox 1 Buc/ palet UM Cant minima cod EAN Dimensiune cutie 24 24 24 24 24 24 buc buc buc buc buc buc 1 1 1 1 1 1 9003076006748 9003076009459 9003076010943 9003076011254 9003076009473 9003076011292 355/386/386 355/386/386 355/386/387 355/386/388 355/386/389 355/386/390 DETALIU TEHNIC SI PARTI COMPONENTE ALE RECEPTORILOR HL615 PARTILE COMPONENTE ALE RECEPTORILOR HL615 1. Corpul receptorului + capac pentru protectie si montaj - cod HL615K. 2.1 Obturator de miros mecanic tip clapeta - cod HL0606.3E (pentru receptorii cu montaj in exterior) 2.2 Obtura

Pagina 3-Receptor cu iesire laterala, flansa hidroizolatie, inaltator cu rama PP si gratar HL Hutterer & ...

Pagina 4 - Receptor cu iesire laterala, flansa hidroizolatie, inaltator cu rama PP si gratar HL...

tor de miros cu garda hidraulica - cod HL0605.2E (pentru receptorii montati in interior) 3. Inaltator cu rama PP si inel O-ring de etansare - cod HL608 4. Cos pentru frunze si pietris - cod HL0606.2E 5.1 Gratar fonta - cod HL0606.1E-la receptorii HL615 si HL615W 5.2 Gratar plastic - cod HL0605.1E-la receptorii HL615L si HL615LW 5.3 Gratar masiv din inox-cod HL0605.3E la receptorii HL615S si HL615SW Pagina 1 din 4 HL Hutterer Lechner GmbH FISA TEHNICA RECEPTOR PARCARE/TERASA HL615 INSTRUCTIUNI DE MONTAJ ACCESORII si COMPONENTE CE SE POT COMBINA CU RECEPTORUL HL615 Kituri de hidroizolare pentru receptorii din familiile HL615, HL616 Pentru alegerea corecta a receptorului trebuie ca in prealabil sa aveti informatii cu privire la tipul de hidroizolatie ce urmeaza sa se utilizeze (in cazul in care este prevazut ca pardoseala sa se hidroizoleze). Modalitatile empirice de evacuare a apei de pe pardoseli, terase/balcoane sunt responsabile in cele mai multe dintre cazuri, de problemele si
