Profile de dilatatie metalice cu insertie flexibila pentru pardoseli VEDA Floor expansion joints (Metal+flexible insert)

Limba: Engleza, Franceza

145 afisari

Tip documentatie: Fisa tehnica

Joint de dilatation de sol Mechanical Áoor joint Série 446 Joint de dilatation de sol pour extérieur et intérieur constitué de cornières en aluminium et d’un insert souple interchangeable pour tout type de Ànition : dalle, chape, carrelage, etc. ProÀlé encastré Embedded proÀle 446/b-030 s E 446/b-030 s made of aluminium side plates insert for all types of Ànishes : Fb H w± Fb B B and interchangeable Áexible screed, natural stone, cast stone etc. sol/sol Áoor to Áoor sol/mur H Mechanical Áoor expansion joint w± Áoor to wall Référence / ProÀle number Fb [mm] ouverture / Gap up to H [mm] hauteur / Depth B [mm] / approx. S [mm] / approx. Mouvement admissible W [mm] Accomodation of movement W [mm] Couleur de l’insert / Insert color Matière / Material Longueur standard [m] / Standard length [m] Charge [kN] Load-bearing capacity [kN] 446 / a - 020 20 20 / 35 121 21 5 [ ± 2,5 ] 446 / b - 030 30 15 / 20 / 26 / 35 / 50 125 30 10 [ ± 5 ] 446 / b-050 50

446 / b-065 65 20 / 26 / 35 / 50 / 65 / 80 150 50 14 [ ± 7 ] 165 65 20 [ ± 10 ] noir, gris / black, grey aluminium, nitrile / aluminium, nitrile 4 Edition Mars 2011 * Egalement disponible avec insert lisse pour milieu hospitalier / insert + 3 mm pour dalles thermoplastiques / insert + 5 mm pour moquettes. * Inserts are available with a smooth surface for hospitals and with projection + 3 mm or + 5 mm for vinyl tiles and carpets. © Tous droits réservés - All rights reserved - GV2/VEDA FRANCE - 52, avenue Marcel Paul - 93297 Tremblay en France Cedex - Tel : 33 (0)1 48 61 70 80 - Fax : 33 (0)1 48 61 70 81 E-mail : contact@vedafrance.com - web : www.vedafrance.com Joint de dilatation de sol Mechanical Áoor joint Série 446/N Joint de dilatation de sol pour extérieur et intérieur constitué de cornières en aluminium et d’un insert souple interchangeable pour tout type de Ànition : dalle, chape, carrelage, etc. 446/N-030 E 446/N-050 ProÀlé rapporté Surface mounted proÀl

e Mechanical Áoor expansion joint made of aluminium side plates and interchangeable H S=B Áexible insert for all types w± w± of Ànishes : screed, natural stone, cast stone etc. sol/sol Fb Fb Áoor to Áoor sol/mur Áoor to wall Référence / ProÀle number Fb [mm] ouverture / Gap up to H [mm] hauteur / Depth B [mm] approx. S [mm] approx. Mouvement admissible W [mm] Accomodation of movement W [mm] Couleur de l’insert / Insert color Matière / Material Longueur standard [m] / Standard length [m] Charge [kN] Load-bearing capacity [kN] 446 / N-020 20 17 120 120 6[±3] 446 / N - 030 30 26 150 150 10 [ ± 5 ] 446 / N-050 50 26 175 175 14 [ ± 7 ] 446 / N-065 65 26 185 185 20 [ ± 10 ] noir, gris / black, grey aluminium, nitrile / aluminium, nitrile 4 Edition Mars 2011 * Egalement disponible avec insert lisse pour milieu hospitalier / insert + 3 mm pour dalles thermoplastiques / insert + 5 mm pour moquettes. * Inserts are available with a smooth surface for hospitals and

with projection + 3 mm or + 5 mm for vinyl tiles and carpets. © GV2 - 2010 - Tous droits réservés - All rights reserved - GV2/VEDA FRANCE - 52, avenue Marcel Paul - 93297 Tremblay en France Cedex - Tel : 33 (0)1 48 61 70 80 - Fax : 33 (0)1 48 61 70 81 E-mail : contact@vedafrance.com - web : www.vedafrance.com Joint de dilatation de sol Mechanical Áoor joint Série 446/C Joint de dilatation de sol pour extérieur et intérieur constitué de cornières en aluminium et d’un insert souple interchangeable pour tout type de Ànition : dalle, chape, carrelage, etc. ProÀlé encastré Embedded proÀle Mechanical Áoor expansion joint made of aluminium side plates and interchangeable Áexible insert for all types of Ànishes : screed, natural stone, cast stone etc. 446/C-030 E 446/C-050 S S H W± H Fb B Fb B sol/sol Référence / ProÀle number Fb [mm] ouverture / Gap up to H [mm] hauteur / Depth B [mm] / approx. S [mm] / approx. Mouvement admissible W [mm] Accomodation of mo

vement W [mm] Couleur de l’insert / Insert color Matière / Material Longueur standard [m] / Standard length [m] Charge [kN] Load-bearing capacity [kN] 135 45 10 [ ± 5 ] 446 / C-030 30 Áoor to Áoor sol/mur Áoor to wall 446 / C-065 65 446 / C-050 50 35 / 40 / 50 / 60 / 80 150 65 14 [ ± 7 ] noir, gris / black, grey 170 80 20 [ ± 10 ] 4 * Egalement disponible avec insert lisse pour milieu hospitalier / insert + 3 mm pour dalles thermoplastiques / insert + 5 mm pour moquettes . * Inserts are avaible with a smooth surface for hospitals and with projection + 3 mm or + 5 mm for vinyl tiles and carpets. © GV2 - 2010 - Tous droits réservés - All rights reserved - GV2/VEDA FRANCE - 52, avenue Marcel Paul - 93297 Tremblay en France Cedex - Tel : 33 (0)1 48 61 70 80 - Fax : 33 (0)1 48 61 70 81 E-mail : contact@vedafrance.com - web : www.vedafrance.com Edition Mars 2011 aluminium, nitrile / aluminium, nitrile Surface mounted mechanical ﬂoor joint Serie PR Surface mounted me

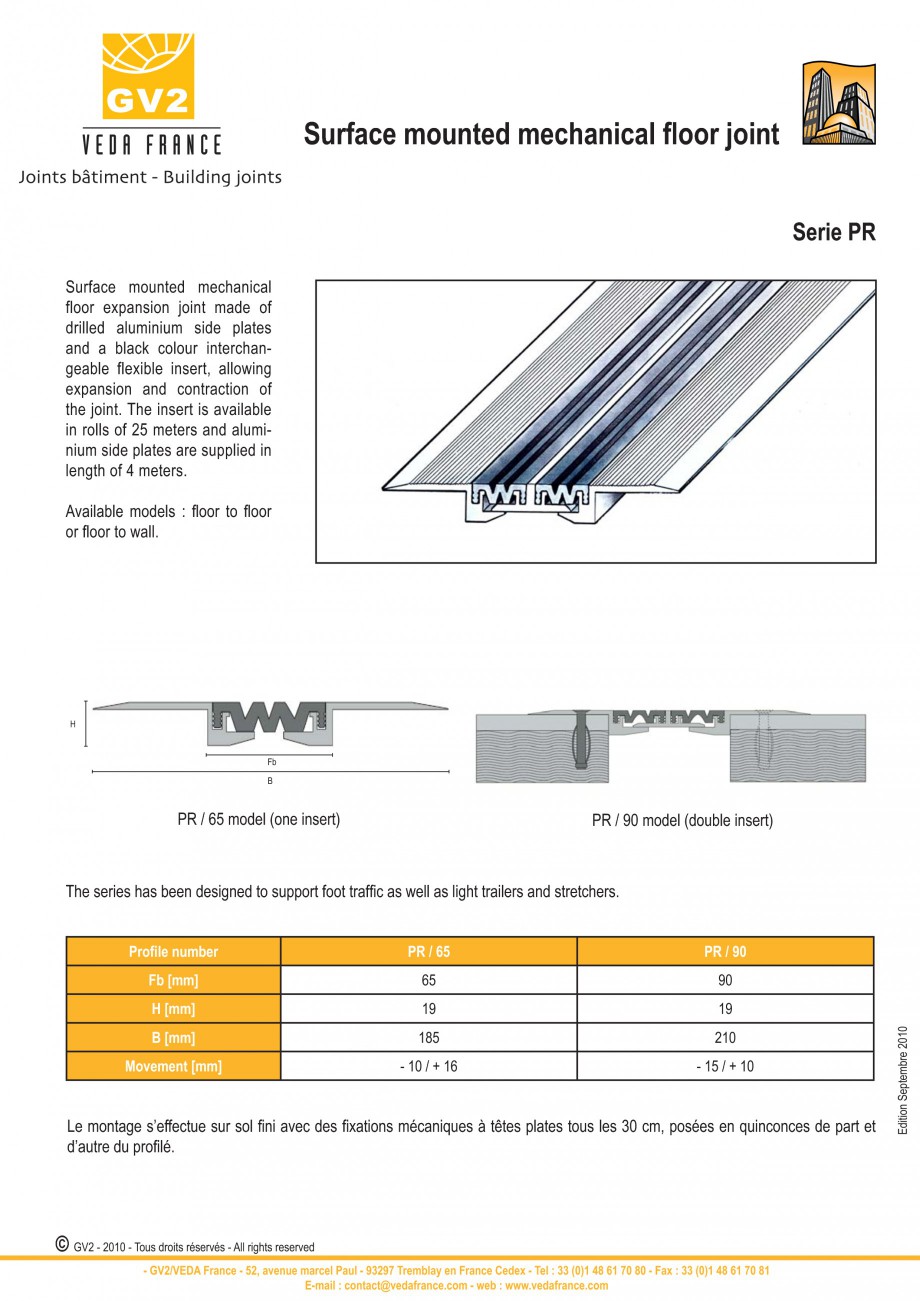

chanical floor expansion joint made of drilled aluminium side plates and a black colour interchangeable flexible insert, allowing expansion and contraction of the joint. The insert is available in rolls of 25 meters and aluminium side plates are supplied in length of 4 meters. Available models : ﬂoor to ﬂoor or ﬂoor to wall. H Fb B PR / 65 model (one insert) PR / 90 model (double insert) The series has been designed to support foot trafﬁc as well as light trailers and stretchers. Proﬁle number Fb [mm] H [mm] B [mm] Movement [mm] PR / 65 65 19 185 - 10 / + 16 PR / 90 90 19 210 - 15 / + 10 Edition Septembre 2010 Le montage s’effectue sur sol ﬁni avec des ﬁxations mécaniques à têtes plates tous les 30 cm, posées en quinconces de part et d’autre du proﬁlé. © GV2 - 2010 - Tous droits réservés - All rights reserved - GV2/VEDA France - 52, avenue marcel Paul - 93297 Tremblay en France Cedex - Tel : 33 (0)1 48 61 70 80 - Fax : 33 (0)1 48 61 70 81 E-mail :

contact@vedafrance.com - web : www.vedafrance.com Joint de dilatation de sol Charges lourdes Série PL Floor expansion joint for exterior and interior use, made of 2 drilled aluminium side plates and one or two EPDM interchangeable ﬂexible insert, supported by a strong aluminium plate allowing a heavy trafﬁc. Standard colour grey or black. Insert is available in rolls and aluminium side plates are supplied in length of 4 meters. S H Fb Modèles PL / 50-68 et PL / 65-83 (un insert) Modèles PL / 85-111 et PL / 105-130 en situation (double insert) Proﬁlé adapté au passage de voitures et camions ayant un poids total jusqu’à 30.000 kg avec une charge maximum par roue de 5.000 kg. Référence Fb [mm] H [mm] S [mm] B [mm] Mouvement [mm] PL / 50 - 68 50 35 / 50 68 190 ± 10 PL / 65 - 83 65 83 205 - 10 / + 18 PL / 85 - 111 85 PL / 105 - 130 105 35 / 50 / 80 130 236 Edition Août 2010 111 226 ± 10 Les cornières aluminium sont percées Ø 10 mm. Le montage s’effectu

e avec des ﬁxations mécaniques ou chimiques tous les 30 cm, posées en quinconces de part et d’autre du proﬁlé. © GV2 - 2010 - Tous droits réservés - All rights reserved - GV2/VEDA France - 52, avenue marcel Paul - 93297 Tremblay en France Cedex - Tel : 33 (0)1 48 61 70 80 - Fax : 33 (0)1 48 61 70 81 E-mail : contact@vedafrance.com - web : www.vedafrance.com Joints sismiques circulables pour sol Intensive trafÀc seismic Áoor joints Série 488-830 S H w± Fb B sol/sol - Áoor to Áoor Joints sismiques circulables pour passages intensifs de chariots et voitures. Intensive trafÀc seismic Áoor joints for fork-lifts, cars and trolleys. Référence / Pro¿le number Fb [mm] ouverture / Gap up to H [mm] hauteur / Depth B [mm] approx. S [mm] approx. Mouvement admissibleW [mm] Accomodation of movement W [mm] Couleur / Color Matière / Material Longueur standard [m] / Standard length [m] Charge [kN] Load-bearing capacity [kN] 488 - 080 80 488 - 100 100 830 - 120 120 830 -

160 160 830 - 210 210 35 / 40* / 50 / 55 / 60 / 80 830 - 260 260 830 - 310 310 35 / 40* / 50 / 55 / 60 / 80 185 [205*] 100 18 [-9+9] 205 [225*] 120 24 [-12+12] 225 [245*] 140 30 [-15+15] 260 [280*] 170 40 [-15+25] 330 [350*] 240 45 [-15+30] 375 [395*] 280 50 [-15+35] 430 [455*] 320 60 [-20+40] noir, gris / black, grey aluminium, nitrile / aluminium, nitrile 4 mètres / 4 meters Existe en version sol/sol et sol/mur. Floor to Áoor and Áoor to wall proÀles available. Série 800 S H w± Fb B sol/sol - Áoor to Áoor Joints sismiques circulables pour passages intensifs de chariots et voitures. Référence / Pro¿le number Fb [mm] ouverture / Gap up to H [mm] hauteur / Depth B [mm] approx. S [mm] approx. Mouvement admissible W [mm] Accomodation of movement W [mm] Couleur / Color Matière / Material Longueur standard [m] / Standard length [m] Charge [kN] Load-bearing capacity [kN] 220 130 18 [-9+9] 240 150 20 [-10+10] 260 170 24 [-12+12] 800 - 120 120 800 - 140 140 800 - 160 160

800 - 180 180 43 / 48 / 58 / 63 / 68 / 88 280 190 28 [-14+14] noir, gris / black, grey aluminium, nitrile / aluminium, nitrile 4 mètres / 4 meters 300 210 30 [-15+15] 400 290 70 [-30+40] 470 360 90 [-40+50] Edition Mars 2011 Intensive trafÀc seismic Áoor joints for cars and trolleys. 800 - 200 200 800 - 280 280 800 - 350 350 Existe en version sol/sol et sol/mur. Floor to Áoor and Áoor to wall proÀles available. © GV2 - 2010 - Tous droits réservés - All rights reserved - GV2/VEDA FRANCE - 52, avenue Marcel Paul - 93297 Tremblay en France Cedex - Tel : 33 (0)1 48 61 70 80 - Fax : 33 (0)1 48 61 70 81 E-mail : contact@vedafrance.com - web : www.vedafrance.com Floor expansion joint Seismic Série 899 Mechanical ﬂoor expansion joint made of drilled aluminium side plates, 2 black colour interchangeable ﬂexible inserts, allowing expansion and contraction of the joint, and a solid aluminium central part. The inserts are available in rolls of up to 30 meters. Smooth inserts

are available for application in hospitals. Inserts + 3 mm are also available for application with vinyl tiles. Aluminium side plates are supplied in length of 2 meters. Available models : ﬂoor to ﬂoor or ﬂoor to wall The series 899 is suitable for pedestrian trafﬁc (500 Kg on a surface of 150 x 150 mm) as well as for light trailers and stretchers. Fb [mm] H [mm] S [mm] Movement [mm] 100 / 150 / 200 / 250 / 300 / 350 / 400 22 250 / 300 / 350 / 400 / 450 / 500 / 550 ± 16 The aluminium side plates are drilled : holes Ø 10 mm. For installation, use 7 mechanical or chemical ﬁxings every linear meter (1 every 30 cm), alternately on each side of the proﬁle. © GV2 - 2010 - Tous droits réservés - All rights reserved - GV2/VEDA France - 52, avenue marcel Paul - 93297 Tremblay en France Cedex - Tel : 33 (0)1 48 61 70 80 - Fax : 33 (0)1 48 61 70 81 E-mail : contact@vedafrance.com - web : www.vedafrance.com Edition September 2010 Joints sismiques circulables traÀc léger

Light trafÀc seismic Áoor joints Série 446/GL - 446/C-100 Joints sismiques constitués de cornières en aluminium reliées par un insert souple, lisse, noir ou gris (autres couleurs sur demande). Seismic floor joints made of aluminium side plates with a smooth black or grey flexible insert (others colors upon request). S w± Fb B sol/sol - Àoor to Àoor Référence / ProÀle number Fb [mm] ouverture / Gap up to H [mm] hauteur / Depth B [mm] approx. S [mm] approx. Mouvement admissible W [mm] Accomodation of movement W [mm] Couleur / Color Matière / Material Longueur standard [m] / Standard length [m] Charge [kN] Load-bearing capacity [kN] 446 / C-100 100 446 / GL-100 100 20 / 35 / 40* / 50 / 55* / 60 / 80 / 100 446 / GL-140 140 H 446 / GL-170 170 35 / 40* /50 / 55* / 60 / 80 205 / 225* 135 20 [- 5 / + 15] 225 / 245* 135 20 [- 5 / + 15] 260 / 285* 170 30 [- 10 / + 20] 285 / 305* 200 50 [- 15 / + 25] noir, gris / black, grey aluminium, PVC, nitrile / aluminium, PVC,

nitrile 4 mètres / 4 meters Edition Mars 2011 aluminium, nitrile aluminium, nitrile Existe en version sol/sol et sol/mur. Floor to Áoor and Áoor to wall proÀles available. © GV2 - 2010 - Tous droits réservés - All rights reserved - GV2/VEDA FRANCE - 52, avenue Marcel Paul - 93297 Tremblay en France Cedex - Tel : +33 (0)1 48 61 70 80 - Fax : +33 (0)1 48 61 70 81 E-mail : contact@vedafrance.com - web : www.vedafrance.com Joints sismiques circulables pour piétons Light trafÀc seismic Áoor joints Série 840 Joints sismiques constitués de cornières en aluminium reliées par plusieurs inserts souples, lisses, noirs ou gris (autres couleurs sur demande). Seismic floor joints made of aluminium side plates and smooth black or grey flexible inserts (others colors upon request). S w± Fb B sol/sol - Àoor to Àoor Référence / ProÀle number Fb [mm] ouverture / Gap up to H [mm] hauteur / Depth B [mm] approx. S [mm] approx. Mouvement admissibleW [mm] Accomodation of movement

W [mm] Couleur / Color Matière / Material Longueur standard [m] Standard length [m] Charge [kN] Load-bearing capacity [kN] 840 - 120 120 300 300 60 [-30+30] 840 - 160 160 340 340 80 [-40+40] 840 - 200 200 30 380 380 100 [-50+50] 840 - 240 260 440 440 130 [-65+65] 840 - 320 320 500 500 H 840 - 400 400 580 580 160 [-80+80] 200 [-100+100] Edition Mars 2011 noir, gris / black, grey aluminium, nitrile / aluminium, nitrile 4 mètres / 4 meters Existe en version sol/sol et sol/mur. Floor to Áoor and Áoor to wall proÀles available. © GV2 - 2010 - Tous droits réservés - All rights reserved - GV2/VEDA FRANCE - 52, avenue Marcel Paul - 93297 Tremblay en France Cedex - Tel : + 33 (0)1 48 61 70 80 - Fax : + 33 (0)1 48 61 70 81 E-mail : contact@vedafrance.com - web : www.vedafrance.com Joint de dilatation de sol Mechanical ﬂoor joint Serie 446 laiton / brass Joint de dilatation de sol pour extérieur et intérieur constitué de cornières en laiton et d’un insert souple inter
