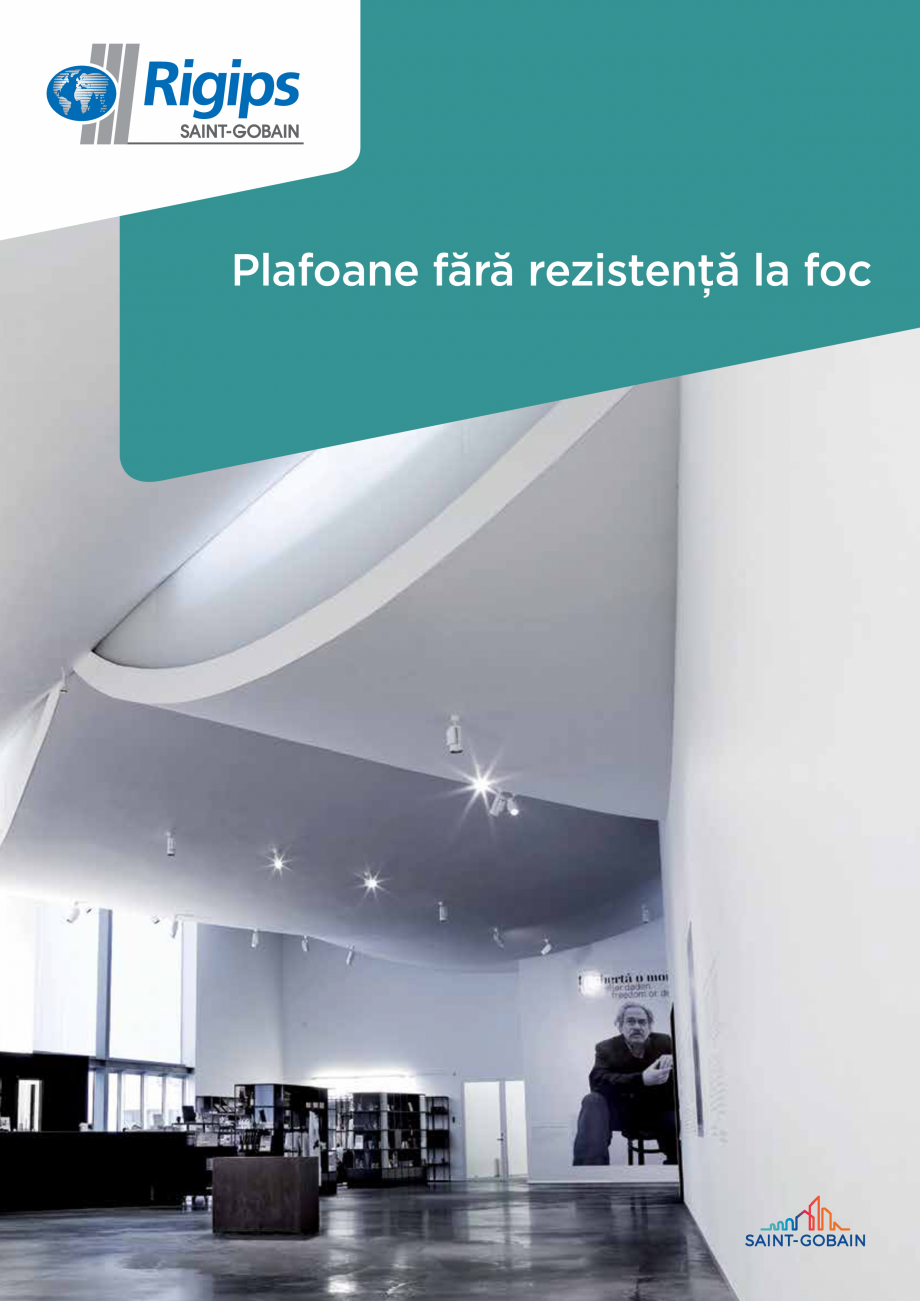

Plafoane fără rezistenţă la foc
Publicaţia de faţă se adresează specialiştilor în domeniul construcţiilor.
Toate informaţiile conţinute în acest material corespund celui mai nou stadiu al
dezvoltării şi au fost prelucrate special pentru dumneavoastră. Deoarece dorim
să vă oferim cele mai bune soluţii, ne rezervăm dreptul de a face actualizări ca
urmare a unor modificări tehnice sau de producţie.
Vă rugăm să vă asiguraţi că sunteţi mereu în posesia ultimei versiuni a acestui
material. Nu sunt excluse erori tipografice.
Produsele noastre prezintă caracteristici de calitate ce respectă normele tehnice
aplicabile, depăşindu-le uneori, prin alinierea la standardele europene şi
internaţionale. Saint-Gobain Rigips depune eforturi constante pentru a veni în
întâmpinarea nevoilor clienţilor săi, astfel că, începând cu anul 2017, vă pune la
dispoziţie o bibliotecă impresionantă de obiecte BIM marcate în publicaţia de
faţă, create pentru pro
gramele AUTODESK® REVIT® şi ALLPLAN® NEMETSCHEK®
pentru soluţiile de pereţi de compartimentare şi tencuieli uscate cu plăci
speciale şi plăci din gips-carton Rigips®.
Produsele oferite de compania noastră sunt compatibile între ele. Această
compatibilitate este confirmată prin verificări interne sau externe. Informaţiile
din această publicaţie pleacă de la utilizarea exclusivă a produselor marca
Rigips®. Nu recomandăm combinarea sistemelor Saint-Gobain cu sistemele
altor producători şi nici înlocuirea diverselor piese cu alte mărci de produse. În
această situaþie, compania noastră, în calitate de furnizor de produse şi sisteme
certificate şi agrementate, nu garantează şi nu poate fi făcută responsabilă de
calitatea execuţiei unei lucrări de construcţie.
Relaţiile de colaborare dintre Saint-Gobain Rigips şi partenerii săi se bazează
exclusiv pe condiţiile incluse în „Catalogul de Servicii şi Produse”. Pentru
informaţii suplimentare
referitoare la soluţiile prezentate în catalogul de soluţii,
precum şi la biblioteca de obiecte BIM sau detalii CAD, accesaţi www.rigips.ro.
Deoarece părerea dumneavoastră este extrem de importantă pentru noi,
vă rugăm să ne trimiteţi impresiile şi sugestiile dumneavoastră pe e-mail la
office.rigips@saint-gobain.com sau la telefon 021.207.57.50/51.
Plafoane
nedemontabile fără
rezistenþă la foc
Plafoane de mansardă
fără rezistenþă la foc
structură simplă din
lemn cu prindere
directă sub planşeu
placare simplă sau dublă
gips-carton 12,5 mm
4.05.11
pag. 5
structură dublă din
lemn cu prindere
directă sub planşeu
placare simplă sau dublă
gips-carton 12,5 mm
4.05.12
pag. 6
structură dublă din
lemn cu prindere
directă sub planşeu
placare simplă sau dublă
gips-carton 12,5 mm
4.05.13
pag. 7
structură dublă din
lemn suspendată
placare simplă sau dublă
gips-carton 12,5 mm
4.05.14
pag. 8
structură metalică
simplă - profile CD
placare simplă sau dublă
gips-carton 12,5 mm
4.05.21
pag. 9
structură metalică
dublă suspendată în
planuri diferite
placare simplă sau dublă
gips-carton 12,5 mm
4.05.24
pag. 10
structură metalică
dublă suspendată în
planuri diferite
placare simplă Rigips® Fonic
12,5 mm
4.05.24a
pag. 11
structură metalică
dublă suspendată în
planuri diferite
placare dublă Rigips® Fonic
12,5 mm
4.05.24b
pag. 12
structură metalică
dublă suspendată în
acelaşi plan
placare simplă sau dublă
gips-carton 12,5 mm
4.05.31
pag. 13
structură metalică
dublă suspendată în
planuri diferite
placare simplă sau dublă
Glasroc® F Riflex 6 mm
4.05.50
pag. 14
structură metalică
profile CW/UW
placare simplă sau dublă
gips-carton 12,5 mm
4.05.71
pag. 15
structură metalică
dublă suspendată în
planuri diferite
placare simplă
gips-carton/Rigitone®/Gyptone®
12,5 mm
4.07.21-39
pag. 16
structură simplă din
lemn
placare simplă gips-carton
12,5 mm
4.70.01
pag. 26
structură metalică
simplă - profil palarie
placare simplă gips-carton 12,5 mm
4.70.02
pag. 27
structură metalică
simplă - profil CD
placare simplă gips-carton 12,5 mm
4.70.03
pag. 28
structură metalică
simplă - profil CD
placare simplă gips-carton 12,5 mm
4.70.04
pag. 29
structură metalică
simplă - profil CD
placare simplă gips-carton 12,5 mm
4.70.05
pag. 30
3
4
Plafoane false nedemontabile cu plăci din gips-carton Rigips®
Plafon fals nedemontabil pe structură simplă
de lemn cu prindere directă sub planşeu
4.05.11
Placare simplă sau dublă
12,5 mm grosime
2x12,5 mm grosime
Rezistenţă la foc
fără rezistenþă la foc
1. Placare
Plăci gips-carton Rigips® RB, RBI
Şuruburi autofiletante gips-carton Rigips®
Montaj
2. Structură
lemn*
Profil portant lemn Rigle din lemn 48/24, 50/30, 60/40 mm
Greutate plafon
13-22 kg/m2
(fără încărcări suplimentare)
* - pentru utilizarea la interior a structurii d
e lemn se recomandă ca lemnul să aibă
umiditatea conþinută de cca. 8-12%
Distanþe admise
Interax "y"
Rigle din lemn
48/24 50/30 60/40
y
y
y
mm
mm
mm
mm
A. Fără sarcină suplimentară
Interax "l"
Prindere transv. Prindere longit.
a plăcii
a plăcii
l
l
mm
mm
700
850
1000
12,5
2x12,5
600
750
850
B. Cu sarcină suplimentară š 30kg/m2
500
500
400
400
600
750
850
12,5
2x12,5
600
750
850
C. Cu sarcină suplimentară š 50kg/m2
500
500
400
400
500
500
500
500
400
400
Grosime
placare
12,5
2x12,5
600
600
700
700
Placă Rigips® RB/RBI 12,5 mm* ............................................................................................ 1 m2
Şurub autofiletant Rigips® 212/3,5-35 mm ............................................................ 16 buc
Bandă de armare Rigips® .................................................................................................. 0,8 ml
Chit de rosturi Rigips® .............................
................................................................... 0,30 kg
Pastă de finisare Rigips® SUPER TOP ................................................................................. 0,4 kg
Instrucþiuni de
montaj
Consum de material
pe m2
* - consumul a fost calculat pentru placare simplă
Notă: consumul a fost calculat pe o suprafaţă de plafon etalon cu dimensiunile de 2,5 m x 5 m
5
4.05.12
Plafoane false nedemontabile cu plăci din gips-carton Rigips®
Placare simplă sau dublă Plafon fals nedemontabil pe structură dublă
12,5 mm grosime
de lemn cu prindere directă sub planş
planşeu
2x12,5 mm grosime
Rezistenţă la foc
fără rezistenþă la foc
Greutate plafon
13-23 kg/m2
(fără încărcări suplimentare)
1. Placare
2. Structură
lemn*
Montaj
Plăci gips-carton Rigips® RB, RBI
Şuruburi autofiletante gips-carton Rigips®
2.1 Profile portante
2.2 Profile de montaj
Rigle din lemn 60/40 mm
Rigle din lemn 48/24, 50/30, 60/40 mm
* - pentru utiliza
rea la interior a structurii de lemn se recomandă ca lemnul să aibă
umiditatea conþinută de cca. 8-12%
Distanþe admise
Interax "y"
Rigle din lemn
60/40 48/24 50/30
x
y
y
mm
mm
mm
mm
A. Fără sarcină suplimentară
Grosime
placare
Instrucþiuni de
montaj
60/40
y
mm
Interax "l"
Prindere transv. Prindere longit.
a plăcii
a plăcii
l
l
mm
mm
12,5
1000
700
850
1000
500
2x12,5
850
600
750
850
500
B. Cu sarcină suplimentară (inclusiv greutate plafon) š 30kg/m2
400
400
12,5
850
600
750
850
500
2x12,5
850
600
750
850
500
C. Cu sarcină suplimentară (inclusiv greutate plafon) š 50kg/m2
400
400
12,5
2x12,5
Consum de material
pe m2
Interax
"x"
700
700
500
500
600
600
700
700
500
500
400
400
Placă Rigips® RB/RBI 12,5 mm* ......................................................................................... 1 m2
Şurub autofiletant Rigips® 212/3,5-35 mm ............................................................ 16
buc
Bandă de armare Rigips® ................................................................................................. 0,8 ml
Chit de rosturi Rigips® ...................................................................................................... 0,30 kg
Pastă de finisare Rigips® SUPER TOP .................................................................................... 0,4 kg
* - consumul a fost calculat pentru placare simplă
Notă: consumul a fost calculat pe o suprafaţă de plafon etalon cu dimensiunile de 2,5 m x 5 m
6
4.05.13
Plafoane false nedemontabile cu plăci din gips-carton Rigips®
Plafon fals nedemontabil pe structură dublă
de lemn cu prindere directă sub planşeu
Placare simplă sau dublă
12,5 mm grosime
2x12,5 mm grosime
Rezistenţă la foc
fără rezistenþă la foc
1. Placare
2. Structură
lemn*
Montaj
Plăci gips-carton Rigips® RB, RBI
Şuruburi autofiletante gips-carton Rigips®
2.1 Profile portante
2.2 Profile de montaj
Rigle
din lemn 60/40 mm
Rigle din lemn 48/24, 50/30, 60/40 mm
3. Izolaţie (opţional) Izolare acustică
Greutate plafon
13-23 kg/m2
(fără încărcări suplimentare)
Cu vată minerală ISOVER
* - pentru utilizarea la interior a structurii de lemn se recomandă ca lemnul să aibă
umiditatea conþinută de cca. 8-12%
Distanþe admise
Interax "y"
Rigle din lemn
60/40 48/24 50/30
x
y
y
mm
mm
mm
mm
A. Fără sarcină suplimentară
Grosime
placare
Interax
"x"
60/40
y
mm
Interax "l"
Prindere transv. Prindere longit.
a plăcii
a plăcii
l
l
mm
mm
1000
700
850
1000
12,5
500
2x12,5
850
600
750
850
500
B. Cu sarcină suplimentară (inclusiv greutate plafon) š 30kg/m2
400
400
850
600
750
850
12,5
500
2x12,5
850
600
750
850
500
C. Cu sarcină suplimentară (inclusiv greutate plafon) š 50kg/m2
400
400
12,5
2x12,5
400
400
700
700
500
500
600
600
700
700
500
500
Placă Rigips® RB/RBI 12,5 mm* .........................................
................................................. 1 m2
Şurub autofiletant Rigips® 212/3,5-35 mm ......................................................... 16 buc
Şurub autoperforant Rigips® 221/4,2x75mm..................................................................3 buc
Bridă reglabilă Rigips® ............................................................................................... 1,9 buc
Bandă de armare Rigips® ................................................................................................. 0,8 ml
Chit de rosturi Rigips® ................................................................................................... 0,30 kg
Pastă de finisare Rigips® SUPER TOP ................................................................................... 0,4 kg
Vată minerală ISOVER (opţional) ............................................................................................ 1 m2
Instrucþiuni de
montaj
Prinderea structurii
portante se face pr
in
intermediul bridelor
pentru CD 60/27 mm
Consum de material
pe m2
*- consumul este calculat pentru placare simplă
Notă: consumul a fost calculat pe o suprafaţă de plafon etalon cu dimensiunile de 2,5 m x 5 m
7
4.05.14
Plafoane false nedemontabile cu plăci din gips-carton Rigips®
Placare simplă sau dublă Plafon fals nedemontabil pe structură dublă de
12,5 mm grosime
lemn suspendată
2x12,5 mm grosime
Rezistenţă la foc
fără rezistenþă la foc
Greutate plafon
1. Placare
13-23 kg/m2
2. Structură
lemn*
(fără încărcări suplimentare)
Montaj
Plăci gips-carton Rigips® RB, RBI
Şuruburi autofiletante gips-carton Rigips®
2.1 Profile portante
2.2 Profile de montaj
2.3 Sistem suspendare
Rigle din lemn 60/40 mm
Rigle din lemn 48/24, 50/30, 60/40 mm
Tijă lisă şi piese suspendare Rigips®
3. Izolaţie (opţional) Izolare acustică
Cu vată minerală ISOVER
* - pentru utilizarea la interior a structurii de lemn se recomandă ca lemnul să aibă
umiditate
a conþinută de cca. 8-12%
Distanþe admise
Interax "y"
Rigle din lemn
60/40 48/24 50/30
x
y
y
mm
mm
mm
mm
A. Fără sarcină suplimentară
Grosime
placare
Instrucþiuni de
montaj
60/40
y
mm
Interax "l"
Prindere transv. Prindere longit.
a plăcii
a plăcii
l
l
mm
mm
12,5
1200
700
850
1000
500
2x12,5
1000
600
750
850
500
B. Cu sarcină suplimentară (inclusiv greutate plafon) š 30kg/m2
400
400
12,5
1000
600
750
850
500
2x12,5
1000
600
750
850
500
C. Cu sarcină suplimentară (inclusiv greutate plafon) š 50kg/m2
400
400
12,5
2x12,5
Consum de material
pe m2
Interax
"x"
850
850
500
500
600
600
700
700
500
500
400
400
Placă Rigips® RB/RBI 12,5 mm* ............................................................................................ 1 m2
Şurub autofiletant Rigips® 212/3,5-35 mm ............................................................... 16 buc
Şurub autoperforant Rigips® 221/4,2x75 mm........................
........................................3 buc
Diblu metalic Rigips® DN6 ............................................................................................ 1,3 buc
Tijă lisă cu inel Rigips® ..................................................................................................... 1,3 buc
Piese de suspendare pentru rigle de lemn Rigips® ................................................. 1,3 buc
Bandă de armare Rigips® ..................................................................................................... 0,8 ml
Chit de rosturi Rigips® ..................................................................................................... 0,30 kg
Pastă de finisare Rigips® SUPER TOP .................................................................................. 0,4 kg
Vată minerală ISOVER (opţional) ............................................................................................ 1 m2
*- consumul este calculat pentru placare simplă
8
Notă: consumul a fost calculat pe o suprafaţă de plafon etalon cu dimensiunile de 2,5 m x 5 m
Plafoane false nedemontabile cu plăci din gips-carton Rigips®
Plafon fals nedemontabil cu prindere directă sub
planşeu pe structură metalică simplă - profil CD 60/27
şi bride reglabile
4.05.21
Placare simplă sau dublă
12,5 mm grosime
2x12,5 mm grosime
Rezistenţă la foc
2
fără rezistenþă la foc
1
1. Placare
Montaj
2. Structură
metalică
Profil portant
Plăci gips-carton Rigips® RB, RBI
Şuruburi autofiletante gips-carton Rigips®
Profil Rigips® CD 60/27 şi bridă Rigips® CD
(sau piesă de ancorare directă profile CD).
Alternativ - Profil pălărie Rigips®
Greutate plafon
11-20 kg/m2
(fără încărcări suplimentare)
Distanþe admise
Interax "y"
Profil tip pălărie
sau CD 60/27
y
mm
mm
A. Fără sarcină suplimentară
Grosime
placare
Interax "l"
Prindere transv. Prindere longit.
a plăcii
a plăcii
l
l
mm
mm
12,5
1000
500
2x12,5
1000
500
B. Cu sarcină suplimentară (inclusiv greutate plafon) š 30kg/m2
400
400
12,5
1000
500
2x12,5
1000
500
C. Cu sarcină suplimentară (inclusiv greutate plafon) š 50kg/m2
400
400
12,5
2x12,5
750
750
500
500
Instrucþiuni de
montaj
400
400
Placă Rigips® RB/RBI 12,5 mm* ............................................................................................. 1 m2
Profil Rigips® CD 60/27 mm ** ......................................................................................... 2,4 ml
Profil Rigips® UD 28 mm ................................................................................................... 1,2 ml
Bandă de etanşare Rigips® .................................................................................................. 1,2 ml
Bridă reglabilă Rigips® CD 60 ............................................................................................. 3 buc
Piesă prelungire liniară Rigips® CD 60...........................................
..................................0,5 buc
Şurub autofiletant Rigips® 212/3,5-25 mm ................................................................ 16 buc
Şurub autoperforant Rigips® 421/ 13 mm ...................................................................... 12 buc
Diblu metalic Rigips® DN6 .................................................................................................... 3 buc
Bandă de armare Rigips® .................................................................................................. 0,8 ml
Chit de rosturi Rigips® ................................................................................................... 0,30 kg
Pastă de finisare Rigips® SUPER TOP .................................................................................. 0,4kg
Consum de material
pe m2
*- consumul este calculat pentru placare simplă
** - pentru profilul tip pălărie consumurile vor fi recalculate
Notă: consumul a fost calculat pe o suprafaţă de plaf
on etalon cu dimensiunile de 2,5 m x 5 m
9
4.05.24
Plafoane false nedemontabile cu plăci din gips-carton Rigips®
Placare simplă sau dublă Plafon fals nedemontabil suspendat pe structură
12,5 mm grosime
metalică dublă CD 60/27 aşezată în planuri diferite
2x12,5 mm grosime
2.2
Rezistenţă la foc
2.1
2.3
fără rezistenþă la foc
1
Greutate plafon
12-22 kg/m2
1. Placare
2. Structură
metalică
(fără încărcări suplimentare)
Montaj
Plăci gips-carton Rigips® RB, RBI
Şuruburi autofiletante gips-carton Rigips®
2.1 Profil portant
2.2 Profil de montaj
2.3 Sistem
suspendare
Profil Rigips® CD 60/27
Profil Rigips® CD 60/27
Tijă lisă Rigips® şi ancoră Rigips® sau sistem
Nonius Rigips®
Distanþe admise
Grosime
placare
Instrucþiuni de
montaj
Consum de material
pe m2
10
Interax "x" Interax "y"
Profil CD 60/27
x
mm
mm
A. Fără sarcină suplimentară
y
mm
Interax "l"
Prindere transv. Prindere longit.
a plăcii
a plăcii
l
l
mm
mm
900
1
000
12,5
500
2x12,5
750
1000
500
B. Cu sarcină suplimentară (inclusiv greutate plafon) š 30kg/m2
400
400
750
1000
12,5
500
2x12,5
750
1000
500
C. Cu sarcină suplimentară (inclusiv greutate plafon) š 50kg/m2
400
400
12,5
2x12,5
400
400
600
600
750
750
500
500
Placă Rigips® RB/RBI 12,5 mm* .......................................................................................... 1 m2
Profil Rigips® UD 28 mm .................................................................................................... 1,2 ml
Profil Rigips® CD 60/27 mm ............................................................................................... 3,2 ml
Tijă lisă Rigips® .................................................................................................................. 1,6 buc
Diblu metalic Rigips® DN6 ............................................................................................ 1,6 buc
Şurub autofiletant Rigips® 212/3,5-25
mm ............................................................... 16 buc
Bandă de etanşare Rigips® ................................................................................................. 1,2 ml
Bandă de armare Rigips® .............................................................................................. 0,8 ml
Chit de rosturi Rigips® ..................................................................................................... 0,30 kg
Pastă de finisare Rigips® SUPER TOP ...................................................................................... 0,4 kg
Piesă prelungire liniară Rigips® CD 60 ........................................................................... 0,5 buc
Piesă suspendare Rigips® CD 60 .................................................................................... 1,6 buc
Piesă de ancorare Rigips® CD 60..................................................................................... 5,2 buc
*- consumul este c
alculat pentru placare simplă şi suspendare cu tijă lisă
Notă: consumul a fost calculat pe o suprafaţă de plafon etalon cu dimensiunile de 2,5 m x 5 m
Plafoane false nedemontabile cu plăci din gips-carton Rigips®
Plafon fals nedemontabil suspendat sub planşeu
de beton pe structură metalică dublă aşezată
în planuri diferite
NOU!
3
ară
perio
ică su
t
s
u
c
ea
izolar
2.1
4.05.24a
Placare simplă
12,5 mm grosime
Rigips® Fonic
Izolare acustică
(împreună cu planşeul de
beton de grosime 140 mm)*
2.3
Rw până la 61dB
(cu vată minerală - 50 mm şi
13 kg/m3)
1
2.2
1. Placare
2. Structură
metalică
3. Izolaþie
Montaj
Plăci gips-carton Rigips® Fonic
Şuruburi autofiletante Rigips® HartFix
2.1 Profil portant
2.2 Profil de montaj
2.3 Sistem
suspendare
Profil Rigips® CD 60/27
Profil Rigips® CD 60/27
Tijă lisă Rigips® cu
conector acustic şi ancoră Rigips®
Izolaþie acustică
Vată minerală ISOVER AKUSTO 50 mm
4. Etanşare
Greutate plafon
cca. 13 kg/m2
(fără izolaþie)
Bandă de etanşare* Rigips®
Distanþe admise
Grosime
placare
Interax "x" Interax "y"
Profil CD 60/27
x
mm
mm
A. Fără sarcină suplimentară
y
mm
Interax "l"
Prindere transv. Prindere longit.
a plăcii
a plăcii
l
l
mm
mm
12,5
750
1000
500
B. Cu sarcină suplimentară (inclusiv greutate plafon) š 30kg/m2
400
12,5
750
1000
500
C. Cu sarcină suplimentară (inclusiv greutate plafon) š 50kg/m2
400
12,5
400
600
750
500
Placă gips-carton Rigips® Fonic 12,5 mm ......................................................................... 1 m2
Profil Rigips® UD 28 mm ...................................................................................................... 1,2 ml
Profil Rigips® CD 28 60/27 mm ...................................................................................... 3,2 ml
Tijă lisă Rigips® cu conector acustic .......................................................................... 1,8 buc
Diblu metalic Rigips® DN6 .............................................................................................. 1,8 buc
Şurub autofiletant Rigips® HartFix - 25 mm ............................................................. 16 buc
Bandă de etanşare Rigips® ................................................................................................. 1,2 ml
Bandă de armare Rigips® .............................................................................................. 0,8 ml
Chit de rosturi Rigips® ................................................................................................... 0,30 kg
Pastă de finisare Rigips® SUPER TOP ............................................................................ 0,4 kg
Piesă prelungire liniară Rigips® CD 60 .......................................................................... 0,5 buc
Piesă suspendare Rigips® CD 60 ................................................................................
.... 1,8 buc
Piesă de ancorare Rigips® CD 60 ....................................................................................... 5,2 buc
Notă: consumul a fost calculat pe o suprafaţă de plafon etalon cu dimensiunile de 2,5 m x 5 m
Instrucþiuni de
montaj
Consum de material
pe m2
11
4.05.24b
Plafoane false nedemontabile cu plăci Rigips® Fonic
Placare dublă
2x12,5 mm grosime
Rigips® Fonic
Plafon fals nedemontabil suspendat sub planşeu
de beton pe structură metalică dublă aşezată în
planuri diferite
NOU!
3
ară
perio
ică su
t
s
u
c
ea
izolar
Izolare acustică
2.1
(împreună cu planşeul de
beton de grosime 140 mm)*
2.3
Rw până la 62 dB
(cu vată minerală - 50 mm şi
13 kg/m3)
1
2.2
1. Placare
Greutate plafon
Montaj
Plăci gips-carton Rigips® Fonic
Şuruburi autofiletante Rigips® HartFix
2. Structură
metalică
2.1 Profil portant
2.2 Profil de montaj
2.3 Sistem
suspendare
Profil Rigips® CD 60/27
Profil Rigips® CD 60/27
Tijă lisă Rigips
® cu conector
acustic şi ancoră Rigips®
3. Izolaþie
Izolaþie acustică
Vată minerală ISOVER AKUSTO 5 Twin
cca. 25 kg/m2
(fără izolaþie)
4. Etanşare
Bandă de etanşare Rigips®*
Distanþe admise
Instrucþiuni de
montaj
Grosime
placare
Interax "l"
Prindere Prindere
transv. longit.
l
l
mm
mm
mm
A. Fără sarcină suplimentară
Interax "x"
Interax "y"
Sistem Nonius Profile CD 60/27
60/40
48/24
x
y
mm
mm
2x12,5
500
400
B. Cu sarcină suplimentară* š 15kg/m2
700
900
2x12,5
700
900
400
400
*- sarcina suplimentară nu include şi greutatea plafonului
Consum de material
pe m2
Placă gips-carton Rigips® Fonic 12,5 mm ........................................................................... 2 m2
Profil Rigips® UD 28 mm ...................................................................................................... 1,2 ml
Profil Rigips® CD 60/27 mm ....................................................................................
............. 3,4 ml
Tijă lisă cu conector acustic Rigips® ........................................................................ 2 buc
Piesă suspendare Rigips® CD 60 .................................................................................. 2 buc
Piesă de ancorare Rigips® CD 60 ..................................................................................... 5,6 buc
Diblu metalic Rigips® DN6 ............................................................................................. 2 buc
Bandă de etanşare Rigips® .......................................................................................... 1,2 ml
Şurub autofiletant Rigips® HartFix - 25 mm .......................................................... 8 buc
Şurub autofiletant Rigips® HartFix - 35 mm .............................................................. 15 buc
Bandă de armare Rigips® ................................................................................................ 1,2 ml
Chit de rosturi Rigips® VARIO ......................................................................................... 0,60 kg
Pastă de finisare Rigips® SUPER TOP .................................................................................. 0,4 kg
Piesă prelungire liniară Rigips® CD 60 ......................................................................... 0,5 buc
Vată minerală ISOVER ........................................................................................................... 1 m2
Notă: consumul a fost calculat pe o suprafaţă de plafon etalon cu dimensiunile de 2,5 m x 5 m
12
Plafoane false nedemontabile cu plăci din gips-carton Rigips®
Plafon fals nedemontabil suspendat pe structură
metalică dublă CD 60/27 aşezată în acelaşi plan
4.05.31
Placare simplă sau dublă
12,5 mm grosime
2x12,5 mm grosime
Rezistenţă la foc
fără rezistenþă la foc
1. Placare
2. Structură
metalică
Montaj
Plăci gips-carton Rigips® RB, RBI
Şuruburi auto
filetante gips-carton Rigips®
2.1 Profil portant
2.2 Profil de montaj
2.3
2.4 Sistem
suspendare
Profil Rigips® CD 60/27
Profil Rigips® CD 60/27
Piesă de încrucişare la nivel Rigips® CD 60
Tijă lisă Rigips® şi ancoră Rigips® sau sistem
Nonius Rigips®
Greutate plafon
12-22 kg/m2
(fără încărcări suplimentare)
Distanþe admise
Grosime
placare
mm
12,5
2x12,5
Interax "x" Interax "y"
Profil CD 60/27
x
mm
850
750
y
mm
1250
1250
Interax "l"
Prindere transv. Prindere longit.
a plăcii
a plăcii
l
l
mm
mm
500
500
-
Placă Rigips® RB/RBI 12,5 mm* ........................................................................................... 1 m2
Profil Rigips® UD 28 mm ..................................................................................................... 1,2 ml
Profil Rigips® CD 60/27 mm .......................................................................................... 2,8 ml
Piesă Nonius Rigips® superioară ...................
............................................................... 1,6 buc
Piesă Nonius Rigips® inferioară ..................................................................................... 1,6 buc
Ştift de siguranţă Rigips® .............................................................................................. 3,2 buc
Diblu metalic Rigips® DN6 ............................................................................................... 1,6 buc
Şurub autofiletant Rigips® 212/3,5-25 mm .............................................................. 16 buc
Bandă de etanşare Rigips® ................................................................................................. 1,2 ml
Bandă de armare Rigips® .................................................................................................. 0,8 ml
Chit de rosturi Rigips® .................................................................................................... 0,30 kg
Pastă de finisare Ri
gips® SUPER TOP ..................................................................................... 0,4 kg
Piesă prelungire liniară Rigips® CD 60 ........................................................................ 0,16 buc
Piesă de încrucişare la nivel Rigips® CD 60 ............................................................... 3,2 buc
Instrucþiuni de
montaj
Consum de material
pe m2
*- consumul este calculat pentru placare simplă şi suspendare cu sistem Nonius
Notă: consumul a fost calculat pe o suprafaţă de plafon etalon cu dimensiunile de 2,5 m x 5 m
13
4.05.50
Plafoane false nedemontabile cu plăci Glasroc® F Riflex
Placare simplă sau dublă Plafon fals nedemontabil curb suspendat
6 mm Glasroc® F Riflex
pe structură metalică dublă CD 60/27
2x6 mm Glasroc® F Riflex
Rezistenţă la foc
fără rezistenþă la foc
Greutate plafon
10,5-16,5 kg/m2
1. Placare
2. Structură
metalică
Instrucþiuni de
montaj
2.1 Profil portant curb
2.2 Profil de monta
j
2.3
2.4 Sistem
suspendare
Profil Rigips® curb CD 60/27
Profil Rigips® CD 60/27
Piesă de încrucişare Rigips® profile CD
Sistem Nonius Rigips® pentru profile CD
curbe (capacitate portantă 0,40 kN)
Distanþe admise
Grosime
placare
mm
6
2x6
Consum de material
pe m2
Montaj
Plăci Glasroc® F Riflex
alternativ Gyptone® Bend
Şuruburi autofiletante Rigips®
Interax "x"
Interax "y"
Profil CD 60/27
x
y
mm mm
300
300
750
750
Interax "l"
Prindere transv.
a plăcii
l
mm
300
300
Placă Glasroc® F Riflex 6 mm* ......................................................................................... 1 m2
Profil Rigips® CD 60/27 mm ............................................................................................. 3,6 ml
Profil Rigips® UD 28 mm .................................................................................................... 1,2 ml
Profil curb Rigips® CD 60 mm ..................................................................................
......... 1,4 ml
Piesă Nonius Rigips® superioară pentru plafon curb .................................................. 4,5 buc
Piesă Nonius Rigips® inferioară pentru plafon curb .................................................. 4,5 buc
Ştift de siguranţă Rigips® ................................................................................................. 9 buc
Diblu metalic Rigips® DN6 ............................................................................................. 4,5 buc
Şurub autofiletant Rigips® pentru Glasroc® F ............................................................. 23 buc
Bandă de armare Rigips® .................................................................................................... 1,2 ml
Chit de rosturi Rigips® ................................................................................................... 0,30 kg
Piesă prelungire liniară Rigips® CD 60 ...................................................................
......... 1,4 ml
Piesă Nonius Rigips® superioară pentru plafon curb .................................................. 4,5 buc
Piesă Nonius Rigips® inferioară pentru plafon curb .................................................. 4,5 buc
Ştift de siguranţă Rigips® ................................................................................................. 9 buc
Diblu metalic Rigips® DN6 ............................................................................................. 4,5 buc
Şurub autofiletant Rigips® pentru Glasroc® F ............................................................. 23 buc
Bandă de armare Rigips® .................................................................................................... 1,2 ml
Chit de rosturi Rigips® ................................................................................................... 0,30 kg
Piesă prelungire liniară Rigips® CD 60 ...................................................................
... ascunde
Alte documentatii ale aceleasi game Vezi toate
Catalog, brosura 24 p | RO
Catalog, brosura 72 p | RO
