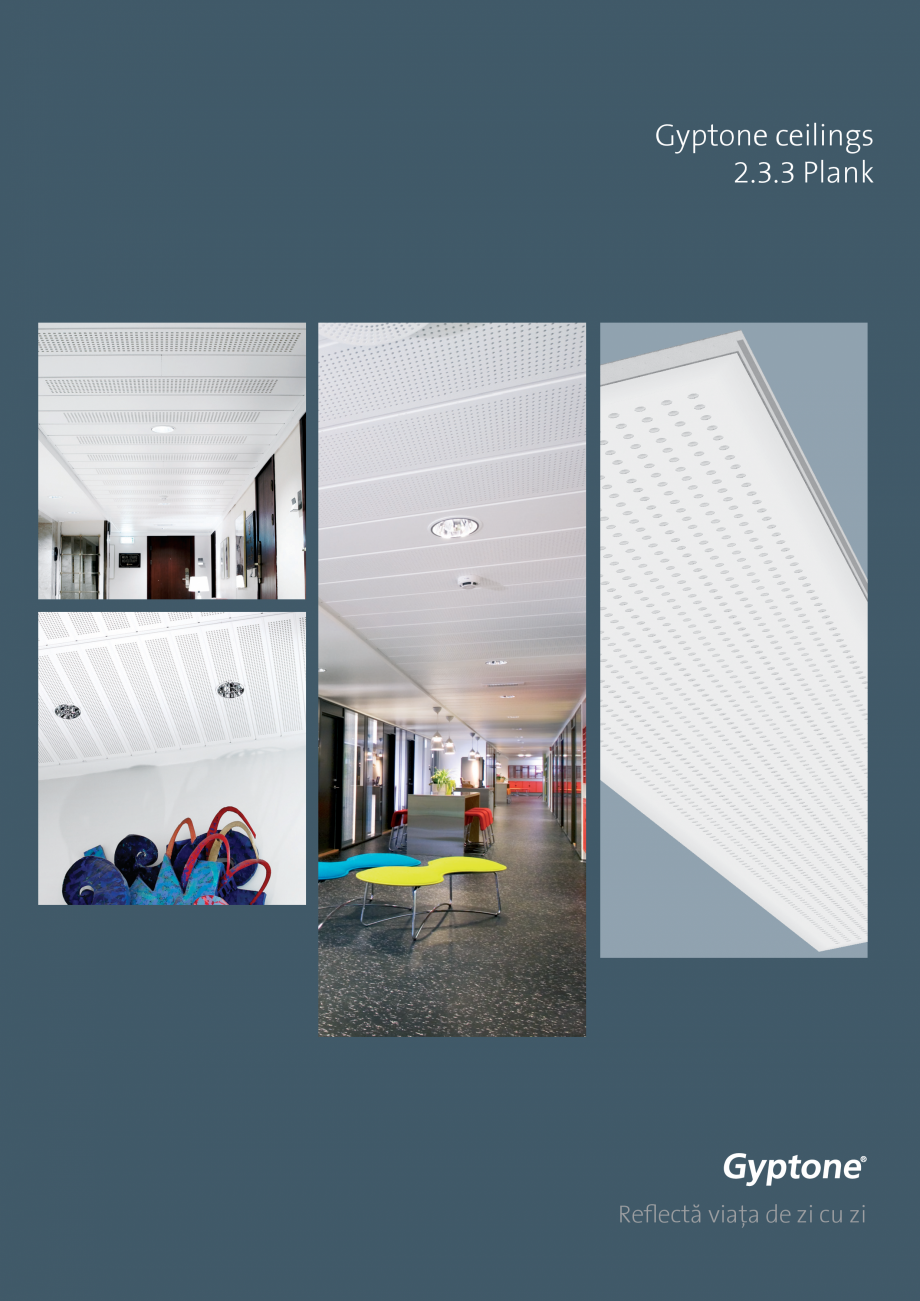

Plafoane casetate Saint-Gobain Rigips GYPTONE® PLANK
Gyptone ceilings
2.3.3 Plank
Reflectă viaţa de zi cu zi
Gyptone Plank
• Soluţie pentru coridoare şi culoare circulare
• Plank este disponibil în modelele Base, Point, Line şi Quattro
• Acces uşor la instalaţii
2
Gyptone Plank
3
Gyptone Plank
Gama de produse Gyptone Plank include patru
modele standard bazate pe tipurile de modele Line,
Point, Quattro şi Base. Plank are margini lungi înecate
şi se fixează pe secţiuni T-15 expuse, consolidate, fără
dispozitive de agăţare.
Faptul că Gyptone Plank şi secţiunile sale de susţinere
pot fi uşor demontate îl face adecvat pentru toate
coridoarele unde este necesar un acces uşor la
instalaţii.
Plăcile au perforaţii care împreună cu ţesutul acustic
de căptuşire asigură bune proprietăţi acustice.
Proprietăţi acustice
Coeficient de absorbţie practică p
(Gyptone Plank, Point)
1.0
0.8
0.6
0.4
0.2
0.0
125 250 500 1k 2k 4k Hz
Frecvenţă
0.55 0.70
0.75 0.65 0.60 0.55
Înălţimea construcţiei - 200 mm
Aceste măsurători respectă cerinţele ISO 354.
Toate măsurătorile au fost efectuate pe plăci
standard cu ţesut acustic laminat pe partea
inferioară.
Înălţimea construcţiei specifică distanţa dintre
laturile inferioare ale tavanului suspendat şi
construcţia existentă.
Absorbţia sunetului este afectată de înălţimea
construcţiei şi de vata minerală instalată sub
plăci.
44
Dimensiunea
modulară (mm)
Grosimea
(mm)
Sistemele de grile
Prindere/tratarea suprafeţei
Marginea
lungă E15
300 x 1800
300 x 2100
300 x 2400
12.5
Sistem de grilă T-15 expusă şi suspendată
Demontabil/vopsit în prealabil
Capăt lung
Gyptone Plank
Marginile
Capăt scurt
Alte posibilităţi de modele Plank
Line 8
Base 33
Quattro 55
Point 15
Mărime orificiu: diam. 6.5 mm, cc 15 mm
Zonă perforată: 11%
Mărime modulară: 300 x 1800 mm,
300 x 2100 mm şi 300 x 2400 mm.
Proiectarea şi datele tehnic
e
Descrierea produsului
Gyptone Plank este realizată din rigips Gyproc.
Orificiile In Line, Point şi Quattro sunt găurite
în plăci cu o foarte mare precizie. Plăcile sunt
căptuşite cu un ţesut acustic.
Prindere
Gyptone Plank este concepută pentru sistemul
de grile T-15 consolidat şi plăcile sunt demontabile.
Înălţimea de construcţie
Cea mai mică înălţime standard de construcţie
posibilă este 200 mm, inclusiv plăcile de rigips.
Sarcină
Gyptone Plank nu trebuie să fie supusă unei
sarcini suplimentare. Fitingurile uşoare şi
celelalte articole similare trebuie agăţate
separat de fire sau prinse de celelalte structuri
portante.
Suprafaţa
Gyptone Plank se livrează vopsită în prealabil
cu vopsea albă NCS 0500.
31
34
Incendiu
A2-s1, d0.
Margine
E15/A.
Luciul şi reflexia luminii
Valoarea de luciu 5-9 conform ISO 2813.
Reflexia luminii de aprox. 70-75% pentru
cele cu perforaţii şi 82% pentru plăcile fără
perforaţii.
Curăţarea
Gyptone Plank se poate
curăţa cu o cârpă
umedă. Pot fi folosiţi cei mai mulţi agenţi de
curăţare standard.
Întreţinere
Revopsirea trebuie efectuată cu o rolă. Plăcile
nu trebuie să fie vopsite prin pulverizare,
deoarece acest proces reduce capacitatea lor
de absorbţie.
Stabilitatea dimensională
Gyptone Plank ar trebui instalată şi utilizată
în zone cu o umiditate relativă de maximum
70% pentru perioade mari de timp.
Dimensiunile
Dimensiunile modulare 300 x 1800 mm,
300 x 2100 mm şi 300 x 2400 mm.
Grosime: 12.5 mm.
Mai multe informaţii sunt disponibile la
www.gyptone.com
Greutatea
Line, Point şi Quattro aprox. 8 kg/m² şi Base
9 kg /m².
5
6
Gyptone Plank
Product: Gyptone Plank
7
www.gyptone.com
Gyptone.com nu este doar o pagină de start. Aici
puteţi găsi toate produsele Gyptone disponibile
– vezi www.gyptone-com – alegeţi galeria de
produse 3D şi veţi intra în universul 3D, unde toate
produsele noastre pot fi întoarse şi înclinate, adunate împreună cu
diferite sisteme şi afişate exact în
modul în care le doriţi în cadrul proiectului dvs.
Saint-Gobain Construction Products Romania SRL
Rigips Business Unit
Clădirea Floreasca Park, Şoseaua Pipera nr. 43,
Corp A, etaj 3, Sector 2- Bucureşti
Tel: +40 21 207 57 50/(51)
Fax: +40 21 207 57 52
e-mail: office.rigips@saint-gobain.com
www.rigips.ro
Octombrie 2007
