CUPRINS
Pereþi cu structură
metalică
structură metalică
simplă UW/CW 50 mm
placare dublă
cu gips-carton 12,5 mm
3.40.04
pag. 15
structură metalică
simplă UW/CW 75 mm
placare dublă
cu gips-carton 12,5 mm
3.40.05
pag. 17
structură metalică
simplă UW/CW 75 mm
placare dublă
cu gips-carton Habito®
3.40.05 Ha
pag. 19
structură metalică
simplă UW/CW 75 mm
placare dublă
cu gips-carton Habito® şi RB 12,5 mm
3.40.05 Ha + RB pag. 21
structură metalică
simplă UW/CW 75 mm
placare dublă
cu plăci Rigips® X-Ray Protection 12,5 mm
3.40.05 XR
pag. 23
st
ructură metalică simplă
UW/CW 100 mm
placare dublă
cu gips-carton 12,5 mm
3.40.06
pag. 25
structură metalică simplă
UW/CW 50, 75, 100 mm
placare dublă
cu gips-carton 12,5 mm
3.40.04-06a
pag. 27
structură metalică simplă
UW/CW 50, 75 mm
placare triplă
cu gips-carton 12,5 mm
3.40.10
pag. 29
structură metalică simplă
UW/CW 125 mm
placare triplă
cu gips-carton 15 mm
3.40.10a
pag. 31
structură metalică simplă
UW/CW 125 mm
placare triplă
cu gips-carton 15 mm
3.40.10b
pag. 33
structură metalică simplă
UW/CW 100 mm
placare triplă
cu gips-carton 15 mm
3.40.10c
pag. 35
structură metalică
dublă CW 100 mm
placare triplă
cu gips-carton 15 mm
3.40.13
pag. 37
structură metalică
dublă UW/CW 50 mm
placare dublă
cu gips-carton 12,5 mm
3.41.01
pag. 39
structură metalică
dublă UW/CW 75 mm
placare dublă
cu gips-carton 12,5 mm
3.41.02
pag. 41
structură metalică dublă
UW/CW 100 mm
placare dublă
cu gips-carton 12,5 mm
3.41.
03
pag. 43
structură metalică dublă
rigidizată UW/CW 75, 100 mm
placare dublă
cu gips-carton 12,5 mm
3.41.04
pag. 45
structură metalică dublă
placare dublă
nerigidizată UW/CW 50, 75, 100 mm cu gips-carton 12,5 mm
3.41.05
pag. 47
structură metalică dublă
placare dublă
nerigidizată UW/CW 50, 75, 100 mm cu gips-carton 12,5 mm
3.41.05a
pag. 49
structură metalică dublă
spate în spate UW/CW 100 mm
3.41.10a-b
pag. 51
placare triplă
cu gips-carton 15 mm
structură metalică simplă
UW/CW 75 mm
placare dublă
cu Rigips® Fonic 12,5 mm
3.45.05
pag. 53
structură metalică simplă
UW/CW 50 mm
placare dublă cu gips-carton/
Rigidur® H 12,5 mm
3.62.04
pag. 55
structură metalică simplă
UW/CW 75 mm
placare dublă cu gips-carton/
Rigidur® H 12,5 mm
3.62.05
pag. 57
structură metalică simplă
UW/CW 100 mm
placare dublă cu gips-carton şi
Rigidur® H 12,5 mm
3.62.06
pag. 59
structură metalică simplă
UW/CW 50 mm
placare dublă cu Rig
idur® H şi
gips-carton 12,5 mm
3.62.14
pag. 61
structură metalică
simplă UW/CW 75 mm
placare dublă
cu Rigidur® H si gips-carton 12,5 mm
3.62.15
pag. 63
structură metalică
simplă UW/CW 100 mm
placare dublă cu Rigidur® H
şi gips-carton 12,5 mm
3.62.16
pag. 65
3
CUPRINS
Pereþi cu structură
metalică
4
structură metalică
dublă UW/CW 50
placare dublă cu Rigidur® H
şi gips-carton 12,5 mm
3.63.14
pag. 67
structură metalică
dublă UW/CW 75
placare dublă cu Rigidur® H
şi gips-carton 12,5 mm
3.63.15
pag. 69
structură metalică
dublă UW/CW 100
placare dublă cu Rigidur® H
şi gips-carton 12,5 mm
3.63.16
pag. 71
structură metalică
dublă UW/CW 100
perete de închidere faţadă
3.63.17a
pag. 73
structură metalică
dublă UW/CW 100
perete de închidere faţadă
3.63.17b
pag. 75
structură metalică
simplă UW/CW 50 mm
placare dublă cu Rigidur® H
10/12,5 mm
3.65.04
pag. 77
structură metalică
simplă UW/CW 75 mm
placa
re dublă cu Rigidur® H
10/12,5 mm
3.65.05
pag. 79
structură metalică
simplă UW/CW 100 mm
placare dublă cu Rigidur® H
10/12,5 mm
3.65.06
pag. 81
structură metalică simplă
UW/CW 50, 75, 100 mm
placare dublă sau triplă cu gips-carton/
Glasroc® F Ridurit cu o foaie de tablă intercalată
6.70.10
pag. 83
structură metalică simplă
UW/CW 75 mm
placare dublă
cu gips-carton 12,5 mm
A 206079
pag. 85
structură metalică simplă
UW/CW 75 mm
placare triplă
cu gips-carton 15 mm
A 206252
pag. 87
structură metalică simplă
UW/CW 75, 100, 150 mm
placare dublă
cu gips-carton 15 mm
A 206253
pag. 89
structură metalică simplă
UW/CW 100 mm
placare dublă
cu gips-carton 15 mm
A 206253a
pag. 91
structură metalică
simplă 94 EDC 70/92 I 90
placare triplă cu Glasroc® F Ridurit/
Riflex 15/6 mm
G106I018
pag. 93
5

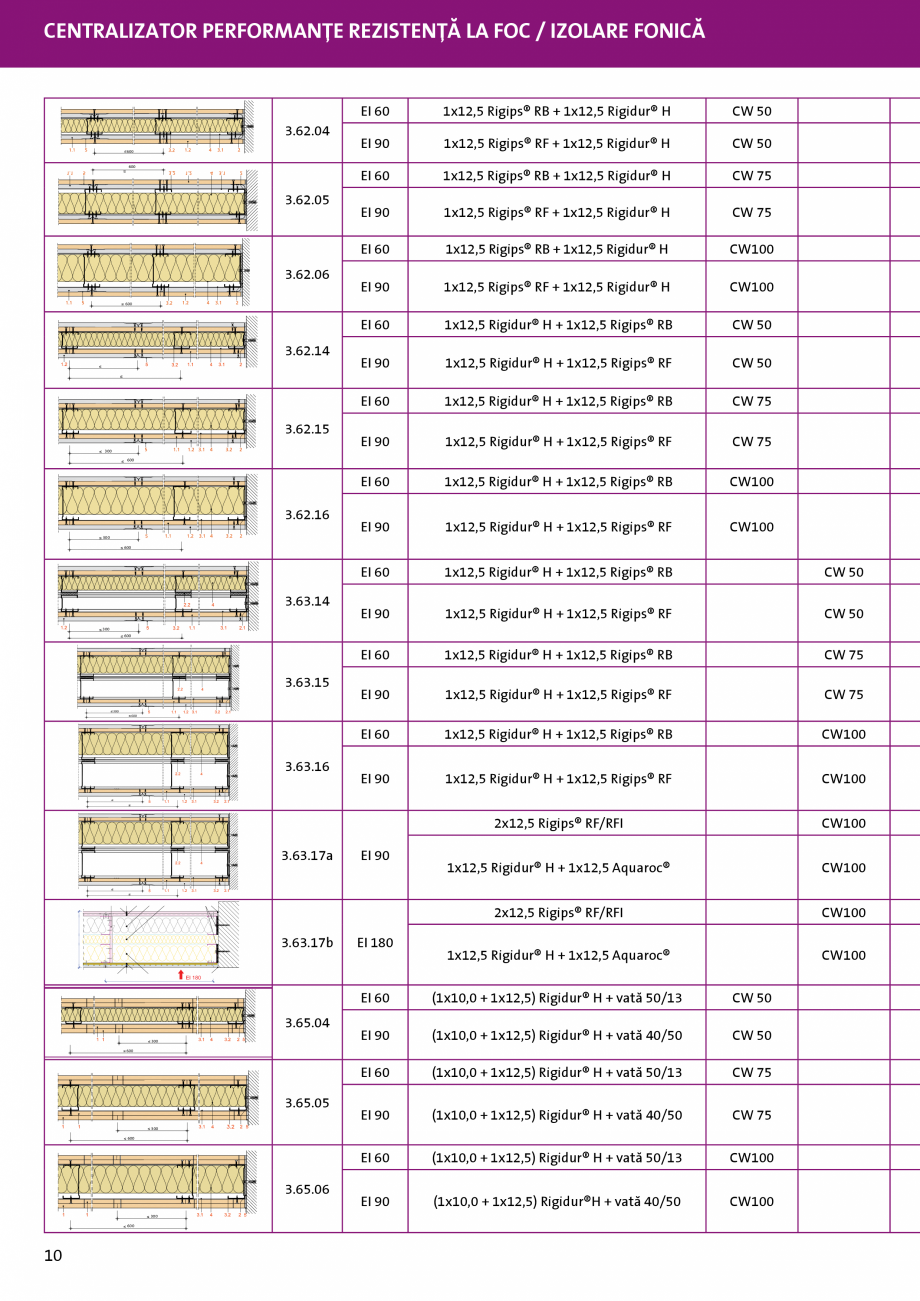

CENTRALIZATOR PERFORMANŢE REZISTENŢĂ LA FOC / IZOLARE FONICĂ
Descriere sistem pentru rezistenţă la foc
Cod
sistem
Rigips
Sc
hiţă sistem
Rezistenţa
maximă
la
foc
Număr straturi pe o faţă x grosime placă (mm)/
Tip placă/
Vată: grosime (mm) /densitate (kg/m3)
Tip structură
Tip profil, mărime (mm)
simplă
dublă
EI 60
2x12,5 Rigips® RB/RBI
CW 50
EI 90
2x12,5 Rigips® RF/RFI
CW 50
EI 60
2x12,5 Rigips® RB/RBI
CW 75
EI 90
2x12,5 Rigips® RB/RBI + vată 70/30
CW 75
EI 90
2x12,5 Rigips® RF/RFI
CW 75
3.40.05 Ha
EI 120
2x12,5 Habito®
CW 75
3.40.05
Ha+RB
EI 60
1x12,5 Habito® + 1x12,5 RB/RBI
CW 75
3.40.05 XR
EI 120
2x12,5 Rigips® X-Ray Protection
CW 75
EI 60
2x12,5 Rigips® RB/RBI
CW100
EI 90
2x12,5 Rigips® RB/RBI + vată 70/30
CW100
EI 90
2x12,5 Rigips® RF/RFI
CW100
3.40.04a
EI 120
2x12,5 Rigips® RF/RFI + vată 50/10
CW 50
3.40.05a
EI 120
2x12,5 Rigips® RF/RFI + vată 50/10
CW 75
3.40.06a
EI 120
2x12,5 Rigips® RF/RFI + vată 50/10
CW100
3x12,5 Rigips® RF/RFI
CW 50
3x12,5 Rigips® RF/RFI
CW 75
3x12,5 Rigips® RF/RFI
CW 100
EI 120
3x15 Ri
gips® RF/RFI + vată 120/90
CW 125
EI 180
3x15 Rigips® RF/RFI + vată 120/90
CW 125
3.40.10b
EI 240
3x15 Rigips® RF/RFI + vată 120/90
CW 125
3.40.10c
EI 180
3x15 Rigips® RF 15 XW
CW 100
EI 120
3x15 Rigips® RF/RFI + vată 100/150/100
CW 100
dublu spate în
spate
EI 180
3x15 Rigips® RF/RFI + vată 100/150/100
CW 100
dublu spate în
spate
3.40.04
3.40.05
3.40.06
3.40.10
3.40.10a
EI 180
3.40.13.
600
150
3.40.13
45
100
440
100
45
600
1
6
2
5
3
6
4
7
8
Izolare fonică
(în funcţie de tipul de vată minerală)
Înălţimi maxime admise pentru
Domeniul I / Domeniul II
în funcţie de interax profile verticale
Interax
600 mm
Vată minerală
Interax
400 mm
Interax
300 mm
Coeficient
de izolare
fonică
Rw (dB)
Grosime
Densitate
mm
kg/m³
50
40
13
40
43
52
53
50
60
40
13
13
40
48
53
54
53
DI
(m)
D II
(m)
DI
(m)
D II
(m)
DI
(m)
D II
(m)
4,00
3,50
4,60
4,20
5,30
4,90
4,00
3,50
4,60
4,20
5,30
4,90
5,50
5,00
6,30
5
,80
7,30
6,70
5,50
5,00
-
-
-
-
5,50
5,00
6,30
5,80
7,30
6,70
4,00
4,00
75
13
54
3,10
3,10
75
13
56
4,00
4,00
50
13
57
6,50
5,75
7,90
7,20
9,00
8,30
6,50
5,75
-
-
-
-
6,50
5,75
7,90
7,20
9,00
8,30
50
80
40
13
13
40
49
53
55
53
4,50
4,50
preluare valori de la 3.40.04
5,50
5,50
preluare valori de la 3.40.05
6,50
6,50
preluare valori de la 3.40.06
4,00
4,00
4,00
4,00
4,00
4,00
-
-
14,60
14,60
11,30
11,30
4,00
9,00
-
-
60
50
-
13
13
-
59
58
51
120
90
57
4,00
120
90
57
9,00
190
190
175
100
-
56
59
54
14,40
14,40
100/150/100
30/70/30
69
12,40
12,40
100/150/100
30/70/30
69
7
3.41.01
3.41.02
3.41.03
EI 60
2x12,5 Rigips® RB/RBI
CW 50
EI 90
2x12,5 Rigips® RB/RBI + vată 70/30
CW 50
EI 90
2x12,5 Rigips® RF/RFI
CW 50
EI 120
2x12,5 Rigips® RF/RFI + vată 50/13
CW 50
EI 60
2x12,5 Rigips® RB/RBI
CW 75
EI 90
2x12,5 Rigips® RB/RBI + vată 70/30
CW 75
EI 90
2x12,5 Rigips® RF
/RFI
CW 75
EI 120
2x12,5 Rigips®RF/RFI + vată 50/13
CW 75
EI 60
2x12,5 Rigips® RB/RBI
CW100
EI 90
2x12,5 Rigips® RB/RBI + vată 70/30
CW100
EI 90
2x12,5 Rigips® RF/RFI
CW100
EI 120
2x12,5 Rigips® RF/RFI + vată 50/13
CW100
EI 60
2x12,5 Rigips® RB/RBI
EI 90
2x12,5 Rigips® RB/RBI + vată 70/30
EI 90
2x12,5 Rigips® RF/RFI
EI 120
2x12,5 Rigips® RF/RFI + vată 50/13
CW 75
CW100
CW 75
CW100
3.41.04
CW 75
CW100
CW 75
CW100
CW 50
EI 60
2x12,5 Rigips® RB/RBI/Rigips® Fonic
CW 75
CW100
3.41.05
CW 50
EI 90
2x12,5 Rigips® RF/RFI
CW 75
CW100
CW 50
EI 30
2x12,5 Rigips® RB/RBI/Rigips® Fonic
CW 75
CW100
CW 50
EI 60
2x12,5 Rigips® RB/RBI + vată 50/10
CW 75
CW100
3.41.05a
CW 50
EI 90
2x12,5 Rigips® RB/RBI + vată 70/30
CW 75
CW100
CW 50
EI 120
CW 75
2x12,5 Rigips® RF/RFI + vată 50/10
CW100
3.41.10a-b
1
1
3.2
≤ 600
4
3.1
3x15 Rigips® RF/RFI + vată 100/60
EI 60
2x12,5 Rigips® Fonic
CW 75
EI 90
2x12,5 Rigips® Fonic + vată
70/30
CW 75
2
3.45.05
8
CW100
dublu spate în
spate
EI 180
4,50
4,00
4,50
4,00
4,50
4,00
4,50
4,00
6,00
5,50
6,00
5,50
6,00
5,50
6,00
5,50
6,50
6,00
6,50
6,00
6,50
6,00
6,50
6,00
6,00
5,50
6,50
6,00
6,00
5,50
6,50
6,00
6,00
5,50
6,50
6,00
6,00
5,50
6,50
6,00
2,60
-
3,50
2,75
4,25
3,50
2,60
-
3,50
2,75
4,25
3,50
6,00
6,00
6,00
6,00
6,50
6,50
6,00
6,00
6,00
6,00
6,50
6,50
6,00
6,00
6,00
6,00
6,50
6,50
6,00
6,00
6,00
6,00
6,50
6,50
6,00
6,00
5,50
5,00
6,30
5,80
7,30
6,70
5,50
5,00
6,30
5,80
7,30
6,70
50
2 x 50
13
13
59
62
50
60
2 x 60
13
13
13
59
60
63
50
80
2 x 80
13
13
13
59
62
65
50
40
56
50
50
40
13
59
60
50
50
40
13
59
60
100
60
55
50
13
54
9
CENTRALIZATOR PERFORMANŢE REZISTENŢĂ LA FOC / IZOLARE FONICĂ
3.62.04
600
600
3.62.05
3.62.06
EI 60
1x12,5 Rigips® RB + 1x12,5 Rigidur® H
CW 50
EI 90
1x12,5 Rigips® RF + 1x12,5 Rigidur® H
CW 50
EI 60
1x1
2,5 Rigips® RB + 1x12,5 Rigidur® H
CW 75
EI 90
1x12,5 Rigips® RF + 1x12,5 Rigidur® H
CW 75
EI 60
1x12,5 Rigips® RB + 1x12,5 Rigidur® H
CW100
EI 90
1x12,5 Rigips® RF + 1x12,5 Rigidur® H
CW100
EI 60
1x12,5 Rigidur® H + 1x12,5 Rigips® RB
CW 50
EI 90
1x12,5 Rigidur® H + 1x12,5 Rigips® RF
CW 50
EI 60
1x12,5 Rigidur® H + 1x12,5 Rigips® RB
CW 75
EI 90
1x12,5 Rigidur® H + 1x12,5 Rigips® RF
CW 75
EI 60
1x12,5 Rigidur® H + 1x12,5 Rigips® RB
CW100
EI 90
1x12,5 Rigidur® H + 1x12,5 Rigips® RF
CW100
EI 60
1x12,5 Rigidur® H + 1x12,5 Rigips® RB
CW 50
EI 90
1x12,5 Rigidur® H + 1x12,5 Rigips® RF
CW 50
EI 60
1x12,5 Rigidur® H + 1x12,5 Rigips® RB
CW 75
EI 90
1x12,5 Rigidur® H + 1x12,5 Rigips® RF
CW 75
EI 60
1x12,5 Rigidur® H + 1x12,5 Rigips® RB
CW100
EI 90
1x12,5 Rigidur® H + 1x12,5 Rigips® RF
CW100
2x12,5 Rigips® RF/RFI
CW100
1x12,5 Rigidur® H + 1x12,5 Aquaroc®
CW100
2x12,5 Rigips® RF/RFI
CW100
1x12,5 Rigidur® H + 1
x12,5 Aquaroc®
CW100
600
3.62.14
300
600
3.62.15
300
600
3.62.16
300
600
3.63.14
300
600
3.63.15
300
600
3.63.16
300
600
3.63.17a
EI 90
300
600
3.63.17b
EI 180
EI 180
3.65.04
300
EI 60
(1x10,0 + 1x12,5) Rigidur® H + vată 50/13
CW 50
EI 90
(1x10,0 + 1x12,5) Rigidur® H + vată 40/50
CW 50
EI 60
(1x10,0 + 1x12,5) Rigidur® H + vată 50/13
CW 75
EI 90
(1x10,0 + 1x12,5) Rigidur® H + vată 40/50
CW 75
EI 60
(1x10,0 + 1x12,5) Rigidur® H + vată 50/13
CW100
EI 90
(1x10,0 + 1x12,5) Rigidur®H + vată 40/50
CW100
600
3.65.05
300
600
3.65.06
300
600
10
4,00
3,50
4,60
4,20
5,30
4,90
4,00
3,50
4,60
4,20
5,30
4,90
5,50
5,00
6,30
5,80
7,30
6,70
5,50
5,00
6,30
5,80
7,30
6,70
6,50
5,75
7,90
7,20
9,00
8,30
6,50
5,75
7,90
7,20
9,00
8,30
4,00
3,50
4,60
4,20
5,30
4,90
4,00
3,50
4,60
4,20
5,30
4,90
5,50
5,00
6,30
5,80
7,30
6,70
5,50
5,00
6,30
5,80
7,30
6,70
6,50
5,75
7,90
7,20
9,00
8,30
6,50
5,75
7,90
7,20
9,00
8,30
4,50
4,00
4,00
3,50
6,00
5,50
6,00
5,50
6,50
6,00
6,50
6,00
7,00
7,00
7,00
7,00
6,00
6,00
6,00
6,00
3,00
2,75
3,70
3,40
4,25
3,90
3,00
2,75
3,70
3,40
4,25
3,90
4,50
3,75
5,00
4,60
5,75
5,25
4,50
3,75
5,00
4,60
5,75
5,25
5,00
4,25
6,10
5,60
7,00
6,40
5,00
4,25
6,10
5,60
7,00
6,40
50
13
49
56
60
13
50
56
80
13
50
56
50
13
49
58
60
13
53
60
60
13
53
60
2 x 50
13
68
2 x 60
13
70
2 x 60
13
70
100
50
100
30
13
13
69
100
50
100
30
13
13
69
40
50
56
60
13
57
63
-
-
57
11
CENTRALIZATOR PERFORMANŢE REZISTENŢĂ LA FOC / IZOLARE FONICĂ
CW 50
EI 120
2x15,0 Glasroc® F + 2 x foaie de tablă 0,5 mm
CW 75
CW100
6.70.10
EI 120
1x20,0 Glasroc® F + 1x12,5 Rigips® RF
+ 2 x foaie de tablă 0,5 mm sau
1x20 Rigips® Die Dicke + 1x12,5 Rigips® RF
+ 2 x foaie de tablă 0,5 mm
CW 50
CW 75
CW100
CW 50
EI 120
3x12,5 Rigips® RF/RFI + 2 x foaie de tablă 0,5 mm
CW 75
CW100
A
206079
EI 120
2x12,5 Rigips® RF/RFI
CW 75
A 206252
EI 180
3x15,0 Rigips® RF/RFI
CW 75
CW 75
A 206253
EI 120
2x15,0 Rigips® RF/RFI
CW100
CW150
1.1
12
1.2
4
3.2
3.4 2.2
A 206253 a
EI 180
2x15,0 Rigips® RF/RFI
CW 100
G106 I018
EI 240
(2x15,0 + 1x6,0) Glasroc® F + vată 90/100
94 EDC 70/
92 I 90
5,00
5,00
7,50
7,50
9,00
9,00
5,00
5,00
7,50
7,50
9,00
9,00
5,00
5,00
7,50
7,50
9,00
9,00
80
13
57
62
4,20
4,20
-
-
-
-
50
60
13
13
48
53
54
4,00
4,00
-
-
-
-
60
13
46
59
4,90
4,90
5,90
5,90
7,90
7,90
50
60
13
13
45
53
54
4,00
4,00
50
60
13
13
45
53
54
4,00
4,00
90
100
57
13
14
Pereţi de compartimentare cu plăci din gips-carton Rigips®
Pereţi de compartimentare neportanţi
pe structură metalică simplă UW/CW 50
3.40.04
Placare dublă
2x12,5 mm grosime
Izolare acustică
BIM
în Revit
și
Rw până la 53 dB
AllPlan
Rezistenţă la foc
până la EI 90
Înălţime perete
4000 mm
(conform tabel
înălţimi
maxime)
Grosime perete
1. Placare
Rezistenţă la foc
Montaj
2. Etanşare
Plăci gips-carton Rigips® RB, RBI
Plăci gips-carton Rigips® RF, RFI
Şuruburi autofiletante gips-carton Rigips®
100 mm
Rezistenţă la foc
Bandă de etanşare Rigips®
Etanşarea se realizează cu materiale de
etanşare clasa de reacţie la foc A1
3. Structură
metalică
3.1 Şină de ghidaj
3.2 Montant
Profil Rigips® UW 50 - 0,6 mm
Profil Rigips® CW 50 - 0,6 mm
Greutate perete
4. Izolaţie
Izolare acustică
Rezistenţă la foc
Cu vată minerală ISOVER
Cu sau fără vată minerală ISOVER
cca 44 kg/m2
5. Umplere rosturi
Execuţie
Bandă de armare Rigips®
Chit de rosturi Rigips®
(fără izolaţie)
15
3.40.04
Date tehnice
Izolare acustică
Placă gips-carton
tip RB
mm
Grosime perete
mm
Vată minerală
mm
Rw
dB
2x12,5
2x12,5
2x12,5
100
100
100
fără
501)
402)
43
52
53
Rw= indice de izolare la zgomot aerian, obţinut în laborator
1) - vată minerală ISOVER AKU
STO
2) - vată minerală ISOVER PLU (densitate 40 kg/m3)
Rezistenţă la foc
Izolaţie
Densitate
kg/m3
Placă gips-carton
tip RF
mm
Grosime
mm
Rezistenţă la foc
2x12,51)
2x12,51)
2x12,51)
2x12,51)
2x12,5
2x12,5
nu este obligatorie pentru protecţia la foc
502)
13
nu este obligatorie pentru protecţia la foc
502)
13
nu este obligatorie pentru protecţia la foc
502)
13
EI 30
EI 30
EI 60
EI 60
EI 90
EI 90
1) - plăci din gips-carton tip RB
2) - vată minerală ISOVER AKUSTO
Înălţime maximă
Plăci gips-carton
mm
Profil tip
Rigips
mm
Interax
montanţi
mm
Înălţime maximă admisă mm
Domeniul I
Domeniul II
2x12,5
2x12,5
2x12,5
CW/UW 50
600
400
300
4000
4600
5300
3500
4200
4900
Domeniul I - pereţi în încăperi obişnuite
Domeniul II - pereţi în încăperi aglomerate
Consum de materiale pe m2
Placă Rigips® RB/RBI/RF/RFI 12,5 mm ................................................................................................ 4 m2
Profil Rigips® UW 50-0,6 mm
............................................................................................................ 0,8 ml
Profil Rigips® CW 50-0,6 mm ............................................................................................................... 2 ml
Bandă etanşare Rigips® ........................................................................................................................ 1,2 ml
Şurub autofiletant Rigips® 212/3,5-25 mm ................................................................................. 13 buc
Şurub autofiletant Rigips® 212/3,5-35 mm ................................................................................. 26 buc
Şurub cu diblu Rigips® 6x45 mm .................................................................................................... 1,6 buc
Bandă de armare Rigips® ................................................................................................................... 1,6 ml
Chit de rosturi Rigips® ....
.................................................................................................................. 0,98 kg
Pastă de finisare Rigips® SUPER TOP ..................................................................................................... 0,8 kg
Vată minerală ISOVER ............................................................................................................................... 1 m2
Notă: Consumul a fost calculat pe o suprafaţă de perete etalon cu dimensiunile 2,5m x 5m şi
nu include pierderi.
16
Pereţi de compartimentare cu plăci din gips-carton Rigips®
Pereţi de compartimentare neportanţi
pe structură metalică simplă UW/CW 75
3.40.05
Placare dublă
2x12,5 mm grosime
Izolare acustică
BIM
în Revit
și
Rw până la 54 dB
AllPlan
Rezistenţă la foc
până la EI 90
Înălţime perete
5500 mm
(conform tabel înălţimi
maxime)
Grosime perete
1. Placare
Rezistenţă la foc
Montaj
Plăci gips-carton Rigips® RB, RBI
Plăci
gips-carton Rigips® RF, RFI
Şuruburi autofiletante gips-carton Rigips®
125 mm
Rezistenţă la foc
Bandă de etanşare Rigips®
Etanşarea se realizează cu materiale de
etanşare clasa de reacţie la foc A1
3. Structură
metalică
3.1 Şină de ghidaj
3.2 Montant
Profil Rigips® UW 75 - 0,6 mm
Profil Rigips® CW 75 - 0,6 mm
Greutate perete
4. Izolaţie
Izolare acustică
Rezistenţă la foc
Cu vată minerală ISOVER
Cu sau fără vată minerală ISOVER
cca 44 kg/m2
5. Umplere rosturi
Execuţie
Bandă de armare Rigips®
Chit de rosturi Rigips®
2. Etanşare
(fără izolaţie)
17
3.40.05
Date tehnice
Izolare acustică
Placă gips-carton
tip RB
mm
Grosime perete
mm
Vată minerală
mm
Rw
dB
2x12,53)
2x12,5
2x12,5
2x12,5
125
125
125
125
501)
602)
404)
48
53
54
53*
Rw= indice de izolare la zgomot aerian, obþinut în laborator
1) - vată minerală ISOVER AKUSTO
2) - vată minerală ISOVER DOMO TWIN 12/6
3) - plăci din gips-carton tip RF
4) - vată minerală
ISOVER PLU (densitate 40kg/m3)
* Valoare preluată de la soluţia 3.40.04
Rezistenţă la foc
Izolaţie
Densitate
kg/m3
Placă gips-carton
tip RF
mm
Grosime
mm
Rezistenţă la foc
2x12,51)
2x12,51)
2x12,51)
2x12,51)
2x12,51)
2x12,5
2x12,5
nu este obligatorie pentru protecţia la foc
502)
13
nu este obligatorie pentru protecţia la foc
502)
13
30
703)
nu este obligatorie pentru protecţia la foc
502)
13
EI 30
EI 30
EI 60
EI 60
EI 90
EI 90
EI 90
1) - plăci din gips-carton tip RB
2) - vată minerală ISOVER AKUSTO
3) - vată minerală ISOVER PLE
Plăci gips-carton
mm
Înălţime maximă
2x12,5
2x12,5
2x12,5
Profil tip
Rigips
mm
Interax
montanţi
mm
Înălţime maximă admisă mm
Domeniul I
Domeniul II
CW/UW 75
600*
400
300
5500
6300
7300
5000
5800
6700
Domeniul I - pereţi în încăperi obişnuite
Domeniul II - pereţi în încăperi aglomerate
*) - varianta de placare a peretelui pentru EI 90 cu plăci de gips-carton tip RB este valabilă doar
pentru interax montant
de 600 mm.
Consum de materiale pe m
2
Placă Rigips® RB/RBI/RF/RFI 12,5 mm ................................................................................................... 4 m2
Profil Rigips® UW 75-0,6 mm ........................................................................................................ 0,8 ml
Profil Rigips® CW 75-0,6 mm ........................................................................................................... 2 ml
Bandă etanşare Rigips® ....................................................................................................................... 1,2 ml
Şurub autofiletant Rigips® 212/3,5-25 mm ................................................................................. 13 buc
Şurub autofiletant Rigips® 212/3,5-35 mm ................................................................................. 26 buc
Şurub cu diblu Rigips® 6x45 mm ..................................................................................
................... 1,6 buc
Bandă de armare Rigips® .................................................................................................................. 1,6 ml
Chit de rosturi Rigips® ........................................................................................................................ 0,98 kg
Pastă de finisare Rigips® SUPER TOP....................................................................................................... 0,8 kg
Vată minerală ISOVER ................................................................................................................................ 1 m2
Notă: Consumul a fost calculat pe o suprafaţă de perete etalon cu dimensiunile 2,5m x 5m şi
nu include pierderi.
18
Pereţi de compartimentare cu plăci din gips-carton Habito®
Pereţi de compartimentare neportanţi
pe structură metalică simplă UW/CW 75
ete
Per racţie
3
ief
ant 2/ RC
RC
3.40.05 Ha
Placare dublă
2x12,5 mm grosime
Habito®
Izolare ac
ustică
Rw 54 dB
Rezistenţă la foc
EI 120
Înălţime perete
4000 mm
Grosime perete
1. Placare
125 mm
Rezistenţă la foc
Montaj
Plăci gips-carton Habito®
Şuruburi autofiletante Rigips® HartFix
Rezistenţă la foc
Bandă de etanşare Rigips®
Etanşarea se realizează cu materiale de
etanşare clasa de reacţie la foc A1
3. Structură
metalică
3.1 Şină de ghidaj
3.2 Montant
Profil Rigips® UW 75 - 0,6 mm
Profil Rigips® CW 75 - 0,6 mm
Greutate perete
4. Izolaţie
Izolare acustică
Rezistenţă la foc
Cu vată minerală ISOVER
Cu sau fără vată minerală ISOVER
cca 52 kg/m2
5. Umplere rosturi
Execuţie
Bandă de armare Rigips®
Chit de rosturi Rigips®
2. Etanşare
(fără izolaţie)
19
3.40.05 Ha
Date tehnice
Izolare acustică
Placă gips-carton tip
Habito®
mm
2x12,5
Grosime perete
mm
Vată minerală
mm
Rw
dB
125
751)
54*
Rw= indice de izolare la zgomot aerian, obþinut în laborator
1) - vată minerală ISOVER AKUSTO
* Valoare preluată de
la soluţia 3.40.04
Rezistenţă la foc
Placă gips-carton tip
Habito®
mm
Grosime
mm
2x12,5
751)
Rezistenţă la foc
Izolaţie
Densitate
kg/m3
13
EI 120
1) - vată minerală ISOVER AKUSTO
Înălţime maximă
Plăci gips-carton
mm
Profil tip
Rigips
mm
Interax
montanţi
mm
Înălţime maximă admisă mm
Domeniul II
Domeniul I
2x12,5
CW/UW 75
600
4000
4000
Domeniul I - pereţi în încăperi obişnuite
Domeniul II - pereţi în încăperi aglomerate
Rezistenţă la efracţie
Clasa de rezistenţă la efracţie
conform EN 1627-2011-09
Clasa de rezistenţă la efracţie
conform DIN 18106:2003-09
Recomandări
de utilizare
RC 1
RC 2
RC 3
WK 2
WK 3
clădiri rezidenţiale
cladiri publice/ comerciale
Placă gips-carton
tip Habito®
mm
2x12,5
2x12,5
Profil tip
Rigips
mm
≥ CW/UW 50
≥ CW/UW 50
Interax
montanţi
mm
600
300
Clasa de rezistenţă
la efracţie
RC 2*
RC 3*
* Nota: Pentru această soluţie nu este necesară utilizarea straturilor de foi de tablă în
alcătuirea peretelui pentru obţinerea clasei de rezistenţă la efracţie RC 2/ RC 3
Consum de materiale pe m2
Placă Habito® 12,5 mm ........................................................................................................................... 4 m2
Profil Rigips® UW 75-0,6 mm ........................................................................................................... 0,8 ml
Profil Rigips® CW 75-0,6 mm ........................................................................................................... 2 ml
Bandă etanşare Rigips® ....................................................................................................................... 1,2 ml
Şurub autofiletant Rigips® HartFix 25 mm ................................................................................. 13 buc
Şurub autofiletant Rigips® HartFix 35 mm ................................................................................. 26 buc
Şurub cu diblu Rigips® 6x45
mm ..................................................................................................... 1,6 buc
Bandă de armare Rigips® .................................................................................................................. 1,6 ml
Chit de rosturi Rigips® ........................................................................................................................ 0,98 kg
Pastă de finisare Rigips® SUPER TOP................................................................................................. 0,8 kg
Vată minerală ISOVER ................................................................................................................................ 1 m2
Notă: Consumul a fost calculat pe o suprafaţă de perete etalon cu dimensiunile 2,5m x 5m şi
nu include pierderi.
20
Pereţi de compartimentare cu plăci din gips-carton Rigips®
Pereţi de compartimentare neportanţi
pe structură metalică simplă UW/CW 75
!
NOU
BIM
3.40.05
Ha+RB
Placare dublă
2x12,5 mm grosime
Izolare acustică
Rw până la 56 dB
în Revit
Rezistenţă la foc
până la EI 60
Înălţime perete
3100 mm
(conform tabel înălţimi
maxime)
Grosime perete
1. Placare
Rezistenţă la foc
Montaj
1.1 Plăci gips-carton Rigips® RB, RBI
1.2 Plăci gips-carton Habito®
Şuruburi autofiletante gips-carton Rigips®
125 mm
Rezistenţă la foc
Bandă de etanşare Rigips®
Etanşarea se realizează cu materiale de
etanşare clasa de reacţie la foc A1
3. Structură
metalică
3.1 Şină de ghidaj
3.2 Montant
Profil Rigips® UW 75 - 0,6 mm
Profil Rigips® CW 75 - 0,6 mm
Greutate perete
4. Izolaţie
Izolare acustică
Rezistenţă la foc
Cu vată minerală ISOVER
Cu sau fără vată minerală ISOVER
cca 47 kg/m2
5. Umplere rosturi
Execuţie
Bandă de armare Rigips®
Chit de rosturi Rigips®
2. Etanşare
(fără izolaţie)
21
3.40.05 Ha+RB
Date tehnice
Izolare acustică
Placă gips-carton
tip Habito®+RB
mm
Grosime perete
mm
Vată minerală
mm
Rw
dB
2x12,5
125
751)
56
Rw= indice de izolare la zgomot aerian, obþinut în laborator
1) - vată minerală ISOVER AKUSTO
Rezistenţă la foc
Rezistenţă la foc
Placă gips-carton
tip Habito®+RB
mm
Grosime
mm
2x12,5
2x12,5
nu este obligatorie pentru protecţia la foc
751)
13
Izolaţie
Densitate
kg/m3
EI 60
EI 60
1) - vată minerală ISOVER AKUSTO
Înălţime maximă
Plăci gips-carton
tip Habito®+RB
mm
Profil tip
Rigips
mm
Interax
montanţi
mm
Înălţime maximă admisă mm
Domeniul I
Domeniul II
2x12,5
CW/UW 75
600
3100
3100
Domeniul I - pereţi în încăperi obişnuite
Domeniul II - pereţi în încăperi aglomerate
Consum de materiale pe m
2
Placă Rigips® RB/RBI 12,5 mm ............................................................................................................. 2 m2
Placă Habito® 12,5 mm ...........................................................................................................................
. 2 m2
Profil Rigips® UW 75-0,6 mm ........................................................................................................ 0,8 ml
Profil Rigips® CW 75-0,6 mm ........................................................................................................... 2 ml
Bandă etanşare Rigips® ....................................................................................................................... 1,2 ml
Şurub autofiletant Rigips® HartFix-25 mm ..................................................................................... 13 buc
Şurub autofiletant Rigips® 212/3,5-35 mm ................................................................................. 26 buc
Şurub cu diblu Rigips® 6x45 mm ..................................................................................................... 1,6 buc
Bandă de armare Rigips® .................................................................................................................. 1,6 m
l
Chit de rosturi Rigips® ........................................................................................................................ 0,98 kg
Pastă de finisare Rigips® SUPER TOP..................................................................................................... 0,8 kg
Vată minerală ISOVER ............................................................................................................................ 1 m2
Notă: Consumul a fost calculat pe o suprafaţă de perete etalon cu dimensiunile 2,5m x 5m şi
nu include pierderi.
22
Pereţi de compartimentare cu plăci Rigips® X-Ray Protection
Pereţi de compartimentare neportanţi
pe structură metalică simplă UW/CW 75
BIM
în Revit
rotecţie
p
u
r
t
n
pe
Perete radiaţii
la
3.40.05 XR
Placare dublă
2x12,5 mm grosime
Rigips® X-Ray Protection
pentru protecţie la radiaţii
Izolare acustică
Rw până la 57 dB
Rezistenţă la foc
până la EI 120
Înălţime perete
4000 mm
(conform tab
el înălţimi
maxime)
Grosime perete
Rezistenţă la foc
Montaj
1.1 Plăci Rigips® X-Ray Protection ™
1.2 Şuruburi autofiletante HartFix
Rezistenţă la foc
Bandă de etanşare Rigips®
Etanşarea se realizează cu materiale de etanşare
clasa de reacţie la foc A1
3.1 Şină de ghidaj
3.2 Montant
Profil Rigiprofil® UW 75 - 0,6 mm
Profil Rigiprofil® CW 75 - 0,6 mm
4. Izolaţie
Izolare acustică
Rezistenţă la foc
Cu vată minerală ISOVER
Cu sau fără vată minerală ISOVER
5. Umplere rosturi
Execuţie
Bandă de armare Rigips®
Chit de rosturi Gypfill® X-Ray Protection
1. Placare
2. Etanşare
3. Structură metalică
125 mm
Greutate perete
cca 75 kg/m2
(fără izolaţie)
23
Date tehnice
Izolare acustică
3.40.05 XR
Placă
Rigips® X-Ray Protection
mm
Grosime perete
mm
Vată minerală
mm
2x12,5
125
50
1)
Rw
dB
57
Rw= indice de izolare la zgomot aerian, obþinut în laborator
1) - vată minerală ISOVER AKUSTO
Rezistenţă la foc
Izolaţie
Densit
ate
kg/m3
Placă
Rigips® X-Ray Protection
mm
Grosime
mm
2x12,5
2x12,5
nu este obligatorie pentru protecţia la foc
1)
50
12
Rezistenţă la foc
EI 120
EI 120
1) - vată minerală ISOVER AKUSTO
Înălţime maximă
Placă
Rigips® X-Ray Protection
mm
Profil tip
Rigiprofil®
mm
Interax
montanţi
mm
Înălţime maximă admisă mm
Domeniul II
Domeniul I
2x12,5
CW/UW 75
600
4000
4000
Domeniul I - pereţi în încăperi obişnuite
Domeniul II - pereţi în încăperi aglomerate
Protecţie la radiaţii
Consum de materiale pe m2
Valoarea echivalent plumb (mm Pb) în funcţie de tensiunea tubului RX
60 kV
2,0
70 kV
2,6
80 kV
3,1
90 kV
3,1
100 kV
2,8
125 kV
2,2
150 kV
1,8
Placă Rigips® X-Ray Protection 12,5 mm ............................................................................................. 4 m2
Profil Rigiprofil® UW 75-0,6 mm ........................................................................................................... 0,8 ml
Profil Rigipr
ofil® CW 75-0,6 mm .............................................................................................................. 2 ml
Bandă etanşare Rigips® ........................................................................................................................ 1,2 ml
Şurub autofiletant Rigips® HartFix - 25 mm .................................................................................. 26 buc
Şurub autofiletant Rigips® HartFix - 35 mm .................................................................................. 30 buc
Şurub cu diblu Rigips® 6x45 mm ....................................................................................................... 1,6 buc
Bandă de armare Rigips® ....................................................................................................................... 4,3 ml
Chit de rosturi Gypfill® X-Ray Protection ........................................................................................... 5 kg
Va
tă minerală ISOVER ................................................................................................................................. 1 m2
Notă: Consumul a fost calculat pe o suprafaţă de perete etalon cu dimensiunile 2,5 m x 5 m şi nu include
pierderi.
24
Pereţi de compartimentare cu plăci din gips-carton Rigips®
Pereţi de compartimentare neportanţi
pe structură metalică simplă UW/CW 100
3.40.06
Placare dublă
2x12,5 mm grosime
Izolare acustică
BIM
în Revit
și
Rw până la 55 dB
AllPlan
Rezistenţă la foc
până la EI 90
Înălţime perete
6500 mm
(conform tabel înălţimi
maxime)
Grosime perete
1. Placare
Rezistenţă la foc
Montaj
2. Etanşare
Plăci gips-carton Rigips® RB, RBI
Plăci gips-carton Rigips® RF, RFI
Şuruburi autofiletante gips-carton Rigips®
150 mm
Rezistenţă la foc
Bandă de etanşare Rigips®
Etanşarea se realizează cu materiale de
etanşare clasa de reacţie la foc A1
3. Structură
metalică
3.1 Şină de
ghidaj
3.2 Montant
Profil Rigips® UW 100 - 0,6 mm
Profil Rigips® CW 100 - 0,6 mm
Greutate perete
4. Izolaţie
Izolare acustică
Rezistenţă la foc
Cu vată minerală ISOVER
Cu sau fără vată minerală ISOVER
cca 44 kg/m2
5. Umplere rosturi
Execuţie
Bandă de armare Rigips®
Chit de rosturi Rigips®
(fără izolaţie)
25
3.40.06
Date tehnice
Izolare acustică
Rezistenţă la foc
Placă gips-carton
tip RB
mm
Grosime perete
mm
Vată minerală
mm
Rw
dB
150
2x12,54)
150
501)
2x12,5
150
2x12,5
803)
150
2x12,5
405)
Rw= indice de izolare la zgomot aerian, obþinut în laborator
1) - vată minerală ISOVER AKUSTO
2) - valoare determinată prin calcul
3) - vată minerală ISOVER UNIROLL PLUS sau AKUSTO
4) - plăci din gips-carton tip RF
5) - vată minerală ISOVER PLU (densitate 40 kg/m3)
*Valoare preluată de la soluţia 3.40.04
49
532)
55
53*
Placă gips-carton
tip RF
mm
Rezistenţă la foc
Grosime
mm
2x12,51)
2x12,51)
2x12,51)
2x12,51)
2x12,51)
2x12,5
2x12,5
nu este obligatorie pentru protecţia la foc
502)
13
nu este obligatorie pentru protecţia la foc
502)
13
703)
30
nu este obligatorie pentru protecţia la foc
502)
13
Izolaţie
Densitate
kg/m3
EI 30
EI 30
EI 60
EI 60
EI 90
EI 90
EI 90
1) - plăci din gips-carton tip RB
2) - vată minerală ISOVER AKUSTO
3) - vată minerală ISOVER PLE
Înălţime maximă
Plăci gips-carton
mm
2x12,5
2x12,5
2x12,5
Profil tip
Rigips
mm
Interax
montanţi
mm
Înălţime maximă admisă mm
Domeniul I
Domeniul II
CW/UW 100
600*
400
300
6500
7900
9000
5750
7200
8300
Domeniul I - pereţi în încăperi obişnuite
Domeniul II - pereţi în încăperi aglomerate
*) - varianta de placare a peretelui pentru EI 90 cu plăci de gips-carton tip RB este valabilă doar
pentru interax montant de 600 mm.
Consum de materiale pe m2
Placă Rigips® RB/RBI/RF/RFI 12,5 mm ................................................................................................ 4 m2
Profil Rigips® UW 100-0,6 mm .........
.................................................................................................. 0,8 ml
Profil Rigips® CW 100-0,6 mm .............................................................................................................. 2 ml
Bandă etanşare Rigips® .................................................................................................................... 1,2 ml
Şurub autofiletant Rigips® 212/3,5-25 mm ................................................................................. 13 buc
Şurub autofiletant Rigips® 212/3,5-35 mm ................................................................................. 26 buc
Şurub cu diblu Rigips® 6x45 mm .................................................................................................... 1,6 buc
Bandă de armare Rigips® ................................................................................................................ 1,6 ml
Chit de rosturi Rigips® .....................
................................................................................................. 0,98 kg
Pastă de finisare Rigips® SUPER TOP .............................................................................................. 0,8 kg
Vată minerală ISOVER ............................................................................................................................ 1 m2
Notă: Consumul a fost calculat pe o suprafaţă de perete etalon cu dimensiunile 2,5m x 5m şi
nu include pierderi.
26
Pereţi de compartimentare cu plăci din gips-carton Rigips®
Pereţi de compartimentare neportanţi
pe structură metalică simplă UW/CW 50,
UW/CW 75, UW/CW 100
3.40.04-06a
Placare dublă
2x12,5 mm grosime
Izolare acustică
BIM
în Revit
și
Rw până la 55 dB
AllPlan
Rezistenţă la foc
până la EI 120
Înălţime perete
6500 mm
(conform tabel înălţimi
maxime)
Grosime perete
1. Placare
Rezistenţă la foc
Montaj
2. Etanşare
Plăci gips-carton Rigips® RB,
RBI
Plăci gips-carton Rigips® RF, RFI
Şuruburi autofiletante gips-carton Rigips®
100-150 mm
Rezistenţă la foc
Bandă de etanşare Rigips®
Etanşarea se realizează cu materiale de
etanşare clasa de reacţie la foc A1
3. Structură
metalică
3.1 Şină de ghidaj
3.2 Montant
Profil Rigips® UW 50/75/100 - 0,6 mm
Profil Rigips® CW 50/75/100 - 0,6 mm
Greutate perete
4. Izolaţie
Izolare acustică
Rezistenţă la foc
Cu vată minerală ISOVER
Cu vată minerală ISOVER
cca 44 kg/m2
5. Umplere rosturi
Execuţie
Bandă de armare Rigips®
Chit de rosturi Rigips®
(fără izolaţie)
27
3.40.04-06a
Date tehnice
Izolare acustică
Placă gips-carton
tip RB
mm
Grosime perete
mm
Vată minerală
mm
Rw
dB
2x12,53)
2x12,53)
2x12,5
2x12,5
2x12,5
125
150
125
150
100
501)
802)
404)
48*
49*
53*
55*
53**
Rw= indice de izolare la zgomot aerian, obþinut în laborator
1) - vată minerală ISOVER AKUSTO
2) - vată minerală ISOVER UNIROLL PLUS sau AKUSTO
3) - plăci din gi
ps-carton tip RF
4) - vată minerală ISOVER PLU (densitate 40kg/m3)
* Valori preluate de la soluţia 3.40.05, 3.40.06
** Valoare preluată de la soluţia 3.40.04
Rezistenţă la foc
Placă gips-carton
tip RF
mm
Grosime
mm
2x12,5
501)
Izolaţie
Densitate
kg/m3
Rezistenţă la foc
10
EI 120
1) - vată minerală ISOVER AKUSTO
Înălţime maximă
Plăci gips-carton
mm
Profil tip
Rigips
mm
Interax
montanţi
mm
Înălţime maximă admisă mm
Domeniul I
Domeniul II
2x12,5
2x12,5
2x12,5
CW/UW 50
CW/UW 75
CW/UW 100
600
600
600
4500
5500
6500
4500
5500
6500
Domeniul I - pereţi în încăperi obişnuite
Domeniul II - pereţi în încăperi aglomerate
Consum de materiale pe m
2
Placă Rigips® RB/RBI/RF/RFI 12,5 mm ................................................................................................ 4 m2
Profil Rigips® UW 100-0,6 mm ........................................................................................................... 0,8 ml
Profil Rigips
CW 100-0,6 mm .............................................................................................................. 2 ml
Bandă etanşare Rigips® .................................................................................................................... 1,2 ml
Şurub autofiletant Rigips® 212/3,5-25 mm ................................................................................. 13 buc
Şurub autofiletant Rigips® 212/3,5-35 mm ................................................................................. 26 buc
Şurub cu diblu Rigips® 6x45 mm .................................................................................................... 1,6 buc
Bandă de armare Rigips® ................................................................................................................ 1,6 ml
Chit de rosturi Rigips® ...................................................................................................................... 0,98 kg
Pastă de fini
sare Rigips® SUPER TOP ............................................................................................... 0,8 kg
Vată minerală ISOVER ............................................................................................................................ 1 m2
Notă: Consumul a fost calculat pe o suprafaţă de perete etalon cu dimensiunile 2,5m x 5m şi
nu include pierderi.
28
Pereţi de compartimentare cu plăci din gips-carton Rigips®
Pereţi de compartimentare neportanţi
pe structură metalică simplă
UW/CW 50, UW/CW 75, UW/CW 100
!
NOU
BIM
3.40.10
Placare triplă
3x12,5 mm grosime
Izolare acustică
Rw 59 dB
în Revit
și
AllPlan
Rezistenţă la foc
până la EI 180
Înălţime perete
4000 mm
(conform tabel înălţimi
maxime)
Grosime perete
125 - 175 mm
1. Placare
Rezistenţă la foc
Montaj
Plăci gips-carton Rigips® RF, RFI
Şuruburi autofiletante gips-carton Rigips®
2. Etanşare
Rezistenţă la foc
Bandă de etanşare Rigips®
Etanşare
a se realizează cu materiale de
etansare clasa de reacţie la foc A1
3. Structură
metalică
3.1 Şină de ghidaj
3.2 Montant
Profil Rigips® UW 50/ 75/ 100 - 0,6 mm
Profil Rigips® CW 50/ 75/ 100 - 0,6 mm
Greutate perete
4. Izolaţie
Izolare acustică
Rezistenţă la foc
Cu vată minerală ISOVER
Cu sau fără vată minerală ISOVER
cca 65 kg/m2
5. Umplere rosturi
Execuţie
Bandă de armare Rigips®
Chit de rosturi Rigips®
(fără izolaţie)
29
3.40.10
Date tehnice
Izolare acustică
Placă gips-carton
tip RF
mm
Grosime perete
mm
Tip profil
CW/UW
Vată minerală
mm
Rw
dB
3x12,5
3x12,5
3x12,5
125
125
150
50
50
75
501)
602)
51
58
59
Rw= indice de izolare la zgomot aerian, obþinut în laborator
1) - vată minerală ISOVER AKUSTO
2) - vată minerală ISOVER DOMO TWIN 12/6
Rezistenţă la foc
Placă gips-carton
tip RF
mm
Tip profil
3x12,5
3x12,5
CW 50/75/100
CW 50/75/100
Izolaţie
Grosime
mm
Rezistenţă la foc
Densitate
kg/m3
nu este obligatorie pentr
u protecţia la foc EI 180
13
501)
EI 180
1) - vată minerală ISOVER AKUSTO
Înălţime maximă
Plăci gips-carton
tip RF
mm
Profil tip
Rigips
mm
Interax
montanţi
mm
Înălţime maximă admisă
mm
Domeniul I
Domeniul II
3x12,5
CW/UW 50/75/100
600
4000
4000
Domeniul I - pereţi în încăperi obişnuite
Domeniul II - pereţi în încăperi aglomerate
Consum de materiale pe m
2
Placă Rigips® RF/RFI 12,5 mm ............................................................................................................ 6 m2
Profil Rigips® UW 50/75/100-0,6 mm................................................................................................. 0,8 ml
Profil Rigips® CW50/75/100-0,6 mm ...................................................................................................... 2 ml
Bandă etanşare Rigips® ........................................................................................................................... 1,2 ml
Şurub autofiletant
Rigips® 212/3,5-25 mm ................................................................................... 13 buc
Şurub autofiletant Rigips® 212/3,5-35 mm ................................................................................... 13 buc
Şurub autofiletant Rigips® 212/3,5-55 mm ................................................................................... 26 buc
Şurub cu diblu Rigips® 6x45 mm ...................................................................................................... 1,6 buc
Bandă de armare Rigips® .................................................................................................................... 1,6 ml
Chit de rosturi Rigips® ..................................................................................................................... 1,36 kg
Pastă de finisare Rigips® SUPER TOP................................................................................................ 0,8 kg
Vată minerală ISOVER ........
....................................................................................................................... 1 m2
Notă: Consumul a fost calculat pe o suprafaţă de perete etalon cu dimensiunile 2,5m x 5m şi
nu include pierderi.
30
Pereţi de compartimentare cu plăci din gips-carton Rigips®
Pereţi de compartimentare neportanţi
pe structură metalică simplă UW/CW 125
3.40.10a
Placare triplă
3x15 mm grosime
Izolare acustică
BIM
Rw 57 dB
în Revit
și
AllPlan
Rezistenţă la foc
EI 120
EI 180
Înălţime perete
14600 mm/ EI 120
11300 mm/ EI 180
Grosime perete
1. Placare
Rezistenţă la foc
Montaj
2. Etanşare
Plăci gips-carton Rigips® RB, RBI
Plăci gips-carton Rigips® RF, RFI
Şuruburi autofiletante gips-carton Rigips®
215 mm
Rezistenţă la foc
Bandă de etanşare Rigips®
Etanşarea se realizează cu materiale de
etansare clasa de reacţie la foc A1
3. Structură
metalică
3.1 Şină de ghidaj
3.2 Montant
Profil Rigips® UW 125 - 0,7 mm
Profi
l Rigips® CW 125 - 0,7 mm
Greutate perete
4. Izolaţie
Izolare acustică
Rezistenţă la foc
Cu vată minerală ISOVER
Cu vată minerală ISOVER PLN ( 90 kg/m3)
cca 95 kg/m2
5. Umplere rosturi
Execuţie
Bandă de armare Rigips®
Chit de rosturi Rigips®
31
3.40.10a
Date tehnice
Izolare acustică
Placă gips-carton
tip RB
mm
Grosime perete
mm
Vată minerală
mm
Rw
dB
3x15
215
120
57
Rw= indice de izolare la zgomot aerian, obþinut în laborator
1) - vată minerală ISOVER PLN
Rezistenţă la foc
Rezistenţă la foc
Placă gips-carton
tip RF
mm
Grosime
mm
Izolaţie
Densitate
kg/m3
3x15
3x15
120
120
90
90
EI 120
EI 180
1) - vată minerală ISOVER PLN ( 90 kg/m3 )
Înălţime maximă
Consum de materiale pe m
2
Plăci gips-carton
mm
Profil tip
Rigips
mm
Interax
montanţi
mm
Înălţime maximă admisă mm
EI 180
EI 120
3x15
CW/UW 125
400
14600
11300
Placă Rigips® RB/RBI/RF/RFI 15 mm ..............................................................
.................................. 6,02 m2
Profil Rigips® UW 125/80 - 0,7 mm ................................................................................................. 0,17 ml
Profil Rigips® UW 125/40 - 0,7 mm ................................................................................................. 0,17 ml
Profil Rigips® CW 125 - 0,7 mm*) ......................................................................................................... 2,8 m
Bandă etanşare (vată minerală bazaltică cu grosimea de max. 1 cm) ..................................... 0.74 m
Şurub autofiletant Rigips® 212/3,5 - 25 mm .................................................................................. 15 buc
Şurub autofiletant Rigips® 212/3,5 - 45 mm .................................................................................. 21 buc
Şurub autofiletant Rigips® 212/3,5 - 55 mm .................................................................................. 38 buc
Diblu me
talic Rigips® Dn 6 ............................................................................................................... 1,34 buc
Diblu metalic Rigips® Dn 8 (lungime extinsă) ............................................................................. 0,44 buc
Bandă de armare Rigips® .................................................................................................................... 1,94 ml
Chit de rosturi Rigips® SUPER (VARIO) ................................................................................................. 1,36 kg
Pastă finisare Rigips® SUPER TOP ........................................................................................................ 0,8 kg
Vată minerală bazaltică 120 mm ISOVER PLN (90 kg/m3)**) ....................................................... 1,0 m2
Notă: Consumul a fost calculat pentru perete având HxL = 6,0 x 5,0 m şi nu include pierderi.
*) Interaxul profilelor CW 125 - 0,7 = 400 mm
**) Vată bazaltic
ă PLN (90 kg/m3) poate fi 2x60 mm sau 1x120 mm (sau alte combinaţii).
32
55 45 10
80
80
Detaliu de racord cu
planşeul superior
55 45 10
3.40.10a.
3.40.10a.
Pereţi de compartimentare cu plăci din gips-carton Rigips®
Pereţi de compartimentare neportanţi
pe structură metalică simplă UW/CW 125
!
NOU
BIM
3.40.10b
Placare triplă
3x15 mm grosime
Izolare acustică
Rw 57 dB
în Revit
Rezistenţă la foc
până la EI 240
Înălţime perete
4000 mm
Grosime perete
1. Placare
Rezistenţă la foc
Montaj
Plăci gips-carton Rigips® RF, RFI
Şuruburi autofiletante gips-carton Rigips®
2. Etanşare
Rezistenţă la foc
Bandă de etanşare Rigips®
Etanşarea se realizează cu materiale de
etansare clasa de reacţie la foc A1
3. Structură
metalică
3.1 Şină de ghidaj
3.2 Montant
Profil Rigips® UW 125 - 0,7 mm
Profil Rigips® CW 125 - 0,7 mm
4. Izolaţie
Izolare acustică
Rezistenţă la foc
Cu vată minerală ISOVER
Cu vată minerală ISOVER PLN ( 90 kg/m3)
5
. Umplere rosturi
Execuţie
Bandă de armare Rigips®
Chit de rosturi Rigips®
215 mm
Greutate perete
cca 95 kg/m2
33
3.40.10b
Date tehnice
Izolare acustică
Placă gips-carton
tip RF
mm
Grosime perete
mm
Vată minerală
mm
Rw
dB
3x15
215
120
57
Rw= indice de izolare la zgomot aerian, obþinut în laborator
1) - vată minerală ISOVER PLN
Rezistenţă la foc
Rezistenţă la foc
Placă gips-carton
tip RF
mm
Grosime
mm
Izolaţie
Densitate
kg/m3
3x15
120
90
EI 240
1) - vată minerală ISOVER PLN ( 90 kg/m3 )
Înălţime maximă
Placă gips-carton
tip RF
mm
Profil tip
Rigips
mm
Interax
montanţi
mm
Înălţime maximă admisă mm
Domeniul I
Domeniul II
3x15
CW/UW 125
400
4000
4000
Domeniul I - pereţi în încăperi obişnuite
Domeniul II - pereţi în încăperi aglomerate
Consum de materiale pe m
2
Placă Rigips® RF/RFI 15 mm ..................................................................................................................... 6 m2
Profil Rigips® UW 125/40 - 0,7 mm .................................................................................................... 0,8 ml
Profil Rigips® CW 125 - 0,7 mm*) ......................................................................................................... 2,8 m
Bandă etanşare (vată minerală bazaltică cu grosimea de max. 1 cm) ....................................... 1.2 m
Şurub autofiletant Rigips® 212/3,5 - 25 mm .................................................................................. 15 buc
Şurub autofiletant Rigips® 212/3,5 - 45 mm .................................................................................. 21 buc
Şurub autofiletant Rigips® 212/3,5 - 55 mm .................................................................................. 38 buc
Diblu metalic Rigips® Dn 6 ............................................................................................................... 1,92 buc
Diblu metalic Rigips® Dn 8 (lungime ex
tinsă) ............................................................................. 1,04 buc
Bandă de armare Rigips® ...................................................................................................................... 1,6 ml
Chit de rosturi Rigips® SUPER (VARIO) ................................................................................................. 1,36 kg
Pastă finisare Rigips® SUPER TOP ........................................................................................................ 0,8 kg
Vată minerală bazaltică 120 mm ISOVER PLN (90 kg/m3)**) ....................................................... 1,0 m2
Notă: Consumul a fost calculat pentru perete având HxL = 2,5 x 5,0 m.
*) Interaxul profilelor CW 125 - 0,7 = 400 mm
**) Vată bazaltică PLN (90 kg/m3) poate fi 2x60 mm sau 1x120 mm (sau alte combinaţii).
34
Pereţi de compartimentare cu plăci din gips-carton Rigips®
Pereţi de compartimentare neportanţi
pe structură metalică
simplă UW/CW 100
!
NOU
3.40.10c
Placare triplă
3x15 mm grosime
Izolare acustică
Rw 59 dB
Rezistenţă la foc
până la EI 180
Înălţime perete
9000 mm
Grosime perete
400
190 mm
1. Placare
Rezistenţă la foc
Montaj
Plăci gips-carton Rigips® RF 15 XW
Şuruburi autofiletante gips-carton Rigips®
Etanşarea se realizează cu materiale de
etansare clasa de reacţie la foc A1
2. Etanşare
3. Structură
metalică
3.1 Şină de ghidaj
3.2 Montant
Profil Rigips® UW 100 - 0,6 mm
Profil Rigips® CW 100 - 0,6 mm
Greutate perete
4. Izolaţie
Izolare acustică
Rezistenţă la foc
Cu vată minerală ISOVER
Nu necesită vată minerală
cca 82 kg/m2
5. Umplere rosturi
Execuţie
Bandă de armare Rigips®
Chit de rosturi Rigips®
35
3.40.10c
Date tehnice
Izolare acustică
Placă gips-carton
tip RF
mm
Grosime perete
mm
Vată minerală
mm
Rw
dB
3x15
190
-
56
3x15
190
100 mm
59
3x12,5
175
-
54
Rw= indice de izolare la zgomot aerian, obþinut în laborator
1) - vată minerală ISOVER AKUSTO
Rezistenţă la foc
Rezistenţă la foc
Placă gips-carton tip
RF 15 XW
mm
Grosime
mm
Izolaţie
3x15
3x15
nu este obligatorie pentru rezistenţa la foc
1001)
13
Densitate
kg/m3
EI 180
EI 180
1) - vată minerală ISOVER AKUSTO
Înălţime maximă
Placă gips-carton tip
RF 15 XW
mm
Profil tip
Rigips
mm
Interax
montanţi
mm
Înălţime maximă admisă mm
Domeniul I
Domeniul II
3x15
CW/UW 100
400
9000
9000
Domeniul I - pereţi în încăperi obişnuite
Domeniul II - pereţi în încăperi aglomerate
Consum de materiale pe m
2
Placă Rigips® RF 15XW 15 mm .......................................................................................................... 6,25 m2
Profil Rigips® UW 100/40 - 0,6mm .................................................................................................. 0,25 ml
Profil Rigips® UW 100/80 - 0,6mm .............................................................................................
..... 0,50 ml
Profil Rigips® CW 100 - 0,6 mm* ......................................................................................................... 2,8 m
Bandă etanşare (vată minerală bazaltică cu grosimea de max. 1 cm) ..................................... 1.15 m
Şurub autofiletant Rigips® 212/3,5 - 25 mm .................................................................................. 20 buc
Şurub autofiletant Rigips® 212/3,5 - 45 mm .................................................................................. 29 buc
Şurub autofiletant Rigips® 212/3,5 - 55 mm .................................................................................. 36 buc
Diblu metalic Rigips® Dn 6 .................................................................................................................. 2,9 buc
Diblu metalic Rigips® Dn 8 (lungime extinsă) ............................................................................. 0,65 buc
Bandă de armare Rigips® .........
............................................................................................................. 2,1 ml
Chit de rosturi Rigips® SUPER (VARIO) ................................................................................................. 1,36 kg
Pastă finisare Rigips® SUPER TOP ........................................................................................................ 0,8 kg
Vată minerală 100 mm ISOVER AKUSTO (opţional) ....................................................................... 1,0 m2
Notă: Consumul a fost calculat pentru perete având HxL = 4 x 5 m.
30
150
50
80
15 40
280
45
36
45
100
45
45
Pereţi de compartimentare cu plăci din gips-carton Rigips®
Pereţi de compartimentare neportanţi
pe structură metalică dublă,
profile CW 100 spate în spate
Placare triplă
3x15 mm grosime
1
BIM
în Revit
3.40.13
2
3
4
Izolare acustică
Rw 69 dB
5
6
Rezistenţă la foc
3.40.13.
7
8
600
150
Înălţime perete
100
440
100
45
600
EI 120
EI 180
45
2
1
2
5
3
6
4
7
14400 mm / EI 120
12400 mm / EI 180
8
1. Placare
Rezistenţă la foc
Plăci gips-carton Rigips® RB, RBI
Plăci gips-carton Rigips® RF, RFI
Grosime perete
2. Structură
metalică
Montant
Profil Rigips® 2 x CW 100/ 50 - 0,6 mm
440 mm
3. Izolaţie vată
bazaltică
Izolare acustică
Cu vată minerală ISOVER PLE 30 kg/m3
4. Izolaţie vată
bazaltică
Rezistenţă la foc
Cu vată minerală ISOVER PLC 70 kg/m3
5. Bridă acustică
Izolare acustică
Bridă acustică 1 x25x400 2mm
6. Şuruburi
autofiletante
Montaj
Şuruburi autofiletante gips-carton Rigips®
7. Diblu metalic
Montaj
Diblu metalic Rigips® DN 6 şi DN 8
8. Bandă etanşare
vată bazaltică
Execuţie
Bandă de armare Rigips®
Chit de rosturi Rigips®
Greutate perete
cca 75 kg/m2
37
3.40.13
Date tehnice
Izolare acustică
Placă gips-carton
tip RF
mm
Grosime perete
mm
Tip profil
CW/UW
Vată minerală
Grosime
Densitate
mm
kg/m3
3x15
440
100/0,6 mm
100
150 (100+50)
100
Rw
dB
30 kg/m3 (PLE)
70 kg/m3 (PLC)
30 kg/m3 (PLE)
69
Rw= indice de izolare la zgomot aerian, obþinut în laborator
Rezistenţă la foc
Placă gips-carton
tip RF
mm
Tip profil
3x15
CW 100
3x15
CW 100
Izolaţie
Grosime
Densitate
mm
kg/m3
100
30 kg/m3 (PLE)
150 (100+50)
70 kg/m3 (PLC)
100
30 kg/m3 (PLE)
100
30 kg/m3 (PLE)
150 (100+50)
70 kg/m3 (PLC)
100
30 kg/m3 (PLE)
Rezistenţă la foc
EI 120
EI 180
1) - vată minerală ISOVER PLE 100 - 30 kg/m3
- vată minerală ISOVER PLC 150 - 70 kg/m3
Înălţime maximă
Consum de materiale
pe m2
Plăci gips-carton
mm
Profil tip
Rigips
mm
Interax
montanţi
mm
Înălţime maximă admisă mm
EI 120
EI 180
3x15
CW/UW 100
600
14400
12400
Placă Rigips® RF/RFI 15 mm ................................................................................................................... 6,05 m2
Profil Rigips® UW 100/80-0,6 mm .......................................................................
............................... 0,34 ml
Profil Rigips® UW 100/40-0,6 mm ...................................................................................................... 0,34 ml
Profil Rigips® CW 100-0,6 mm ................................................................................................................. 7,2 ml
Bandă etanşare vată minerală bazaltică (cu grosimea de 1 cm) ................................................. 1,48 ml
Şurub autofiletant Rigips® 212/3,5-25 mm ......................................................................................... 12 buc
Şurub autofiletant Rigips® 212/3,5-45mm ......................................................................................... 16 buc
Şurub autofiletant Rigips® 212/4,2-70 mm ........................................................................................ 30 buc
Şurub autoperforant Rigips® 421/3,5-13 mm ...............................................................................
..... 23 buc
Diblu metalic Rigips® DN 6 ...................................................................................................................... 3,8 buc
Diblu metalic Rigips® DN 6 şi 8 (lungime extinsă) ............................................................................ 1,8 buc
Vată minerală ISOVER PLE 100 mm (30 kg/m3) ................................................................................ 2,0 m2
Vată minerală ISOVER PLC 150 mm (70 kg/m3) ................................................................................. 1,8 m2
Bandă de armare Rigips® ........................................................................................................................ 1,94 ml
Chit de rosturi Rigips® SUPER................................................................................................................. 1,36 kg
Pastă de finisare Rigips® SUPER TOP...................................................................................
..................... 0,8 kg
Bridă acustică 1 x25x400 mm .............................................................................................................. 1,34 buc
80
Detaliu de racord cu
planşeul superior
55 45 10
Notă: Consumul a fost calculat pe o suprafaţă de perete etalon cu dimensiunile HxL= 6,0x5,0 m şi
nu include pierderi.
*) Vată bazaltică PLC (70 kg/m3) poate fi 100 mm + 50 mm (sau alte combinaţii)
7
3
1
4
5
8
2
6
38
9
1. Placă gips-carton Rigips® RF, RFI 15 mm
2. Etanşare cu vată minerală bazaltică
PLC 10 (gros. 1 cm)
3. Profil Rigips® UW 100/80-0,6mm
4. Vată minerală ISOVER PLE 100 mm
5. Vată minerală ISOVER PLC 150
(100+50) mm
6. Bridă acustică
7. Diblu metalic DN 8
8. Şuruburi autofiletante
9. Profil Rigips® CW 100/50-0,6mm
Dispunerea bridelor acustice pe inaltime se face respectand distantele:
• pentru h perete = 5,0 m distantele dintre bride vor fi: 0,8 m - 1,1 m - 1,2 m - 1,1 m - 0,8 m
• pentru h perete =
6,0 m distantele dintre bride vor fi: 0,8 m - 1,1 m - 1,1 m - 1,1 m - 1,1 m - 0,8 m
• pentru h perete = 7,0 m distantele dintre bride vor fi: 0,8 m - 1,2 m - 1,5 m - 1,5 m - 1,2 m - 0,8 m
Pereţi de compartimentare cu plăci din gips-carton Rigips®
Pereţi de compartimentare neportanţi
pe structură metalică dublă UW/CW 50
3.41.01
Placare dublă
2x12,5 mm grosime
Izolare acustică
BIM
în Revit
și
Rw până la 65 dB
AllPlan
Rezistenţă la foc
până la EI 120
Înălþime perete
4500 mm
(conform tabel înălţimi
maxime)
Grosime perete
1. Placare
Rezistenţă la foc
Montaj
Plăci gips-carton Rigips® RB, RBI
Plăci gips-carton Rigips® RF, RFI
Şuruburi autofiletante gips-carton Rigips®
155 mm
2. Etanşare
2.1
2.2
Rezistenţă la foc
Bandă de etanşare Rigips®
Bandă de etanşare Rigips®
Etanşarea se realizează cu materiale de
etanşare clasa de reacţie la foc A1
3. Structură
metalică
3.1 Şină de ghidaj
3.2 Montant
Profil Rigips® UW 50 - 0,6 mm
Profil Rigips® CW 50 - 0,6 mm
Greutate perete
4. Izolaţie
Izolare acustică
Rezistenţă la foc
Cu vată minerală ISOVER
Cu sau fără vată minerală ISOVER
cca 46 kg/m2
5. Umplere rosturi
Execuţie
Bandă de armare Rigips®
Chit de rosturi Rigips®
(fără izolaţie)
39
3.41.01
Date tehnice
Placă gips-carton
tip RB
mm
2x12,5
2x12,5
3x12,5
3x12,5
Izolare acustică
Grosime perete
mm
Vată minerală
mm
Rw
dB
155
155
180
180
501)
2x501)
501)
2x501)
59
62
63
65
Rw= indice de izolare la zgomot aerian, obþinut în laborator
1) - vată minerală ISOVER AKUSTO
Rezistenţă la foc
Placă gips-carton
tip RF
mm
Grosime
mm
Izolaţie
Densitate
kg/m3
Rezistenţă la foc
2x12,51)
2x12,51)
2x12,51)
2x12,51)
2x12,51)
2x12,5
2x12,5
2x12,5
2x12,5
nu este obligatorie pentru protecţia la foc
502)
13
nu este obligatorie pentru protecţia la foc
502)
13
703)
30
nu este obligatorie pentru protecţia la foc
502)
13
13
2x502)
13
502)
EI 30
EI 30
EI 60
EI 60
EI 90
EI 90
EI 90
EI 90
EI 120
1) plăci din gips-carton tip RB
2) vată minerală ISOVER AKUSTO
3) vată minerală ISOVER PLE
Plăci gips-carton
mm
Înălţime maximă
2x12,5
Profil tip
Rigips
mm
CW/UW 50
Interax
montanţi
mm
600
Înălţime maximă admisă mm
Domeniul I
Domeniul II
4500
4000
Domeniul I - pereţi în încăperi obişnuite
Domeniul II - pereţi în încăperi aglomerate
Consum de materiale pe m
2
Placă Rigips® RB/RBI/RF/RFI 12,5 mm ................................................................................................. 4 m2
Profil Rigips® UW 50-0,6 mm .............................................................................................................. 1,6 ml
Profil Rigips® CW 50-0,6 mm ................................................................................................................ 4 ml
Bandă etanşare Rigips® ........................................................................................................................ 4,4 ml
Şurub autofiletant Rigips® 212/3,5-25 mm ................................................................................ 13 buc
Şurub autofiletant Rigips® 212/3,5-35 mm ................................................................................. 26 buc
Şurub cu diblu Rigips® 6x45 mm ....................................................................................................... 3,2 buc
Bandă de armare Rigips® ..................................................................................................................... 1,6 ml
Chit de rosturi Rigips® ................................................................................................................... 0,98 kg
Pastă de finisare Rigips® SUPER TOP ................................................................................................... 0,8 kg
Vată minerală ISOVER ...........................................................................................................................
... 1 m2
Notă: Consumul a fost calculat pe o suprafaţă de perete etalon cu dimensiunile 2,5m x 5m şi
nu include pierderi.
40
Pereţi de compartimentare cu plăci din gips-carton Rigips®
Pereţi de compartimentare neportanţi
pe structură metalică dublă UW/CW 75
3.41.02
Placare dublă
2x12,5 mm grosime
Izolare acustică
BIM
în Revit
și
Rw până la 63 dB
AllPlan
Rezistenţă la foc
până la EI 120
Înăţime perete
6000 mm
(conform tabel înălţimi
maxime)
Grosime perete
1. Placare
Rezistenţă la foc
Montaj
Plăci gips-carton Rigips® RB, RBI
Plăci gips-carton RF, RFI Rigips®
Şuruburi autofiletante gips-carton Rigips®
205 mm
2. Etanşare
2.1
2.2
Rezistenţă la foc
Bandă de etanşare Rigips®
Bandă de etanşare Rigips®
Etanşarea se realizează cu materiale de
etanşare clasa de reacţie la foc A1
3. Structură
metalică
3.1 Şină de ghidaj
3.2 Montant
Profil Rigips® UW 75 - 0,6 mm
Profil Rigips® CW 75 - 0,6 mm
Greutate perete
4. Izolaţie
Izolare acustică
Rezistenţă la foc
Cu vată minerală ISOVER
Cu sau fără vată minerală ISOVER
cca 46 kg/m2
5. Umplere rosturi
Execuţie
Bandă de armare Rigips®
Chit de rosturi Rigips®
(fără izolaţie)
41
3.41.02
Date tehnice
Izolare acustică
Placă gips-carton
tip RB
mm
2x12,5
2x12,5
2x12,5
Grosime perete
mm
Vată minerală
mm
Rw
dB
205
205
205
501)
602)
2x602)
59
60
63
Rw= indice de izolare la zgomot aerian, obþinut în laborator
1) - vată minerală ISOVER AKUSTO
2) - vată minerală ISOVER DOMO TWIN 12/6
Rezistenţă la foc
Placă gips-carton
tip RF
mm
Grosime
mm
Izolaţie
Densitate
kg/m3
Rezistenţă la foc
2x12,51)
2x12,51)
2x12,51)
2x12,51)
2x12,51)
2x12,5
2x12,5
2x12,5
2x12,5
nu este obligatorie pentru protecţia la foc
502)
13
nu este obligatorie pentru protecţia la foc
502)
13
703)
30
nu este obligatorie pentru protecţia la foc
502)
13
2x502)
13
502)
13
EI 30
EI 30
EI 60
EI 60
EI 90
EI 90
EI 90
EI 90
EI 120
1) plăci din gips-carton
tip RB
2) vată minerală ISOVER AKUSTO
3) vată minerală ISOVER PLE
Înălţime maximă
Plăci gips-carton
mm
2x12,5
Profil tip
Rigips
mm
CW/UW 75
Interax
montanţi
mm
600
Înălţime maximă admisă mm
Domeniul I
Domeniul II
6000
5500
Domeniul I - pereţi în încăperi obişnuite
Domeniul II - pereţi în încăperi aglomerate
Consum de materiale pe m2
Placă Rigips® RB/RBI/RF/RFI 12,5 mm ................................................................................................ 4 m2
Profil Rigips® UW 75-0,6 mm ............................................................................................................. 1,6 ml
Profil Rigips® CW 75-0,6 mm ................................................................................................................ 4 ml
Bandă etanşare Rigips® ...................................................................................................................... 4,4 ml
Şurub autofiletant Rigips® 212/3,5-25 mm ...
............................................................................ 13 buc
Şurub autofiletant Rigips® 212/3,5-35 mm ............................................................................... 26 buc
Şurub cu diblu Rigips® 6x45 mm .................................................................................................... 3,2 buc
Bandă de armare Rigips® .................................................................................................................... 1,6 ml
Chit de rosturi Rigips® ...................................................................................................................... 0,98 kg
Pastă de finisare Rigips® SUPER TOP................................................................................................... 0,8 kg
Vată minerală ISOVER ............................................................................................................................... 1 m2
Notă: Consumul a fost calculat pe o supra
faţă de perete etalon cu dimensiunile 2,5m x 5m şi
nu include pierderi.
42
Pereţi de compartimentare cu plăci din gips-carton Rigips®
Pereţi de compartimentare neportanţi
pe structură metalică dublă UW/CW 100
3.41.03
Placare dublă
2x12,5 mm grosime
Izolare acustică
BIM
în Revit
și
Rw până la 65 dB
AllPlan
Rezistenţă la foc
până la EI 120
Înălþime perete
6500 mm
(conform tabel înălţimi
maxime)
Grosime perete
1. Placare
Rezistenţă la foc
Montaj
Plăci gips-carton Rigips® RB, RBI
Plăci gips-carton Rigips® RF, RFI
Şuruburi autofiletante gips-carton Rigips®
255 mm
2. Etanşare
2.1
2.2
Rezistenţă la foc
Bandă de etanşare Rigips®
Bandă de etanşare Rigips®
Etanşarea se realizează cu materiale de
etanşare clasa de reacţie la foc A1
3. Structură
metalică
3.1 Şină de ghidaj
3.2 Montant
Profil Rigips® UW 100 - 0,6 mm
Profil Rigips® CW 100 - 0,6 mm
Greutate perete
4. Izolaţie
Izolare acustică
Rezistenţă la foc
Cu vat
minerală ISOVER
Cu sau fără vată minerală ISOVER
cca 47 kg/m2
5. Umplere rosturi
Execuţie
Bandă de armare Rigips®
Chit de rosturi Rigips®
(fără izolaţie)
43
3.41.03
Date tehnice
Izolare acustică
Placă gips-carton
tip RB
mm
2x12,5
2x12,5
2x12,5
Grosime perete
mm
Vată minerală
mm
Rw
dB
255
255
255
501)
802)
2x802)
60
62
65
Rw= indice de izolare la zgomot aerian, obþinut în laborator
1) - vată minerală ISOVER AKUSTO
2) - vată minerală ISOVER UNIROLL PLUS sau AKUSTO
Rezistenţă la foc
Placă gips-carton
tip RF
mm
Grosime
mm
Izolaţie
Densitate
kg/m3
Rezistenţă la foc
2x12,51)
2x12,51)
2x12,51)
2x12,51)
2x12,51)
2x12,5
2x12,5
2x12,5
2x12,5
nu este obligatorie pentru protecţia la foc
502)
13
nu este obligatorie pentru protecţia la foc
502)
13
703)
30
nu este obligatorie pentru protecţia la foc
502)
13
2x502)
13
502)
13
EI 30
EI 30
EI 60
EI 60
EI 90
EI 90
EI 90
EI 90
EI 120
1) plăci din gips-carton tip RB
2) vată minerală ISOVER AKUS
TO
3) vată minerală ISOVER PLE
Înălţime maximă
Plăci gips-carton
mm
2x12,5
Profil tip
Rigips
mm
CW/UW 100
Interax
montanţi
mm
600
Înălţime maximă admisă mm
Domeniul I
Domeniul II
6500
6000
Domeniul I - pereţi în încăperi obişnuite
Domeniul II - pereţi în încăperi aglomerate
Consum de materiale pe m2
Placă Rigips® RB/RBI/RF/RFI 12,5 mm .............................................................................................. 4 m2
Profil Rigips® UW 100-0,6 mm ........................................................................................................... 1,6 ml
Profil Rigips® CW 100-0,6 mm .............................................................................................................. 4 ml
Bandă etanşare Rigips® ........................................................................................................................ 4,4 ml
Şurub autofiletant Rigips® 212/3,5-25 mm ..........................................
..................................... 13 buc
Şurub autofiletant Rigips® 212/3,5-35 mm ............................................................................... 26 buc
Şurub cu diblu Rigips® 6x45 mm ..................................................................................................... 3,2 buc
Bandă de armare Rigips® .................................................................................................................... 1,6 ml
Chit de rosturi Rigips® ........................................................................................................................ 0,98 kg
Pastă de finisare Rigips® SUPER TOP................................................................................................... 0,8 kg
Vată minerală ISOVER ................................................................................................................................ 1 m2
Notă: Consumul a fost calculat pe o suprafaţă de perete etalon cu dimensiu
nile 2,5m x 5m şi
nu include pierderi.
44
Pereţi de compartimentare cu plăci din gips-carton Rigips®
Pereţi de compartimentare neportanţi
pe structură metalică dublă rigidizată
UW/CW 75, UW/CW 100
tru
r
e pen
Peret nstalaţiilo
i
a
e
rar
integ sanitare
BIM
în Revit
și
AllPlan
3.41.04
Placare dublă
2x12,5 mm grosime
Izolare acustică
Rw 56 dB
Rezistenţă la foc
până la EI 120
Înălţime perete
6500 mm
(conform tabel înălţimi
maxime)
Grosime perete
1. Placare
Rezistenţă la foc
Montaj
Plăci gips-carton Rigips® RB, RBI
Plăci gips-carton Rigips® RF, RFI
Şuruburi autofiletante gips-carton Rigips®
210-255 mm
Rezistenţă la foc
Bandă de etanşare Rigips®
Etanşarea se realizează cu materiale de
etanşare clasa de reacţie la foc A1
3. Structură
metalică
3.1 Şină de ghidaj
3.2 Montant
Profil Rigips® UW 75/100 - 0,6 mm
Profil Rigips® CW 75/100 - 0,6 mm
Greutate perete
4. Izolaţie
Izolare acustică
Rezistenţă la foc
Cu vată mineral
ă ISOVER
Cu sau fără vată minerală ISOVER
cca 47 kg/m2
5. Umplere rosturi
Execuţie
Bandă de armare Rigips®
Chit de rosturi Rigips®
2. Etanşare
(fără izolaţie)
45
3.41.04
Date tehnice
Izolare acustică
Placă gips-carton
tip RB
mm
2x12,5
Grosime perete
mm
Vată minerală
mm
Rw
dB
Š 270
50
561)
Rw= indice de izolare la zgomot aerian, obþinut în laborator
1) - valoare obþinută cu vată minerală de 40 kg/m3 (ISOVER PLU) cu distanþa între structurile
verticale de 120 mm
Rezistenţă la foc
Placă gips-carton
tip RF
mm
Grosime
mm
Izolaţie
Densitate
kg/m3
Rezistenţă la foc
2x12,51)
2x12,51)
2x12,51)
2x12,51)
2x12,51)
2x12,5
2x12,5
2x12,5
2x12,5
nu este obligatorie pentru protecţia la foc
502)
13
nu este obligatorie pentru protecţia la foc
502)
13
703)
30
nu este obligatorie pentru protecţia la foc
502)
13
2x502)
13
502)
13
EI 30
EI 30
EI 60
EI 60
EI 90
EI 90
EI 90
EI 90
EI 120
1) plăci din gips-carton tip RB
2) vată minerală ISOVER AKU
STO
3) vată minerală ISOVER PLE
Înălţime maximă
Plăci gips-carton
mm
2x12,5
2x12,5
Profil tip
Rigips
mm
CW/UW 75
CW/UW 100
Interax
montanţi
mm
600
600
Înălţime maximă admisă mm
Domeniul I
Domeniul II
6000
6500
5500
6000
Domeniul I - pereţi în încăperi obişnuite
Domeniul II - pereţi în încăperi aglomerate
Consum de materiale pe m2
Placă Rigips® RB/RBI/RF/RFI 12,5 mm ............................................................................................ 4,5 m2
Profil Rigips® UW 75/100-0,6 mm ........................................................................................................ 1,6 ml
Profil Rigips® CW 75/100-0,6 mm ......................................................................................................... 4 ml
Bandă etanşare Rigips® ...................................................................................................................... 2,4 ml
Şurub autofiletant Rigips® 212/3,5-25 mm ...............
.................................................................. 25 buc
Şurub autofiletant Rigips® 212/3,5-35 mm .................................................................................. 26 buc
Şurub cu diblu Rigips® 6x45 mm .......................................................................................................... 3,2 buc
Bandă de armare Rigips® .................................................................................................................... 1,6 ml
Chit de rosturi Rigips® ....................................................................................................................... 0,98 kg
Pastă de finisare Rigips® SUPER TOP .................................................................................................. 0,8 kg
Vată minerală ISOVER ................................................................................................................................ 1 m2
Notă: Consumul a fost calculat pe o supr
afaţă de perete etalon cu dimensiunile 2,5m x 5m şi
nu include pierderi.
46
Pereţi de compartimentare cu plăci din gips-carton Rigips®
Pereţi de compartimentare neportanţi
pe structură metalică dublă nerigidizată
tru
e pen aţiilor
UW/CW 50, UW/CW 75, UW/CW 100
Peret
t
s al
in
rarea
integ sanitare
3.41.05
Placare dublă
2x12,5 mm grosime
Izolare acustică
BIM
în Revit
și
Rw până la 60 dB
AllPlan
Rezistenţă la foc
până la EI 90
Înălţime perete
4250 mm
(conform tabel înălţimi
maxime)
Grosime perete
1. Placare
Rezistenţă la foc
Montaj
2. Etanşare
Plăci gips-carton Rigips® RB, RBI, Rigips® Fonic
Plăci gips-carton Rigips® RF, RFI
Şuruburi autofiletante gips-carton Rigips®
Š250 mm
Rezistenţă la foc
Bandă de etanşare Rigips®
Etanşarea se realizează cu materiale de
etanşare clasa de reacţie la foc A1
3. Structură
metalică
3.1 Şină de ghidaj
3.2 Montant
Profil Rigips® UW 50/75/100 - 0,6 mm
Profil Rigips® CW 50/75/100 - 0,6
mm
Greutate perete
4. Izolaţie
Izolare acustică
Rezistenţă la foc
Cu vată minerală ISOVER
Cu sau fără vată minerală ISOVER
cca 47 kg/m2
5. Umplere rosturi
Execuţie
Bandă de armare Rigips®
Chit de rosturi Rigips®
(fără izolaţie)
47
3.41.05
Date tehnice
Placă gips-carton
tip RB
mm
2x12,5
2x12,52)
Izolare acustică
Grosime perete
mm
Vată minerală
mm
Rw
dB
Š 250
Š 250
50
503)
591)
60
Rw= indice de izolare la zgomot aerian, obþinut în laborator
1) valoare obţinută cu vată minerală de 40 kg/m3 (ISOVER PLU) cu distanţa între structurile
verticale de 120 mm
2) Plăci de gips-carton tip Rigips® Fonic
3) vată minerală ISOVER AKUSTO
Rezistenţă la foc
Placă gips-carton
tip RF
mm
Grosime
mm
Izolaţie
Densitate
kg/m3
Rezistenţă la foc
2x12,51)
2x12,51)
2x12,51)
2x12,51)
2x12,5
2x12,5
2x12,5
nu este obligatorie pentru protecţia la foc
502)
13
nu este obligatorie pentru protecţia la foc
502)
13
nu este obligatorie pentru protecţia l
a foc
502)
13
13
2x502)
EI 30
EI 30
EI 60
EI 60
EI 90
EI 90
EI 90
1) plăci din gips-carton tip RB
2) vată minerală ISOVER AKUSTO
Plăci gips-carton
mm
Înălţime maximă
2x12,5
2x12,5
2X12,5
Profil tip
Rigips
mm
CW/UW 50
CW/UW 75
CW/UW 100
Interax
montanţi
mm
600
600
600
Înălţime maximă admisă mm
Domeniul I
Domeniul II
2600
3500
4250
2750
3500
Domeniul I - pereţi în încăperi obişnuite
Domeniul II - pereţi în încăperi aglomerate
Consum de materiale pe m
2
Placă Rigips® RB/RBI/RF/RFI/ Rigips® Fonic 12,5 mm ..................................................................... 4 m2
Profil Rigips® UW 75/100 -0,6 mm ................................................................................................... 1,6 ml
Profil Rigips® CW 75/100 -0,6 mm ........................................................................................................ 4 ml
Bandă etanşare Rigips® .....................................................................
................................................... 2,4 ml
Şurub autofiletant Rigips® 212/3,5 (sau HartFix) -25 mm .......................................................... 13 buc
Şurub autofiletant Rigips® 212/3,5 (sau HartFix) -35 mm ......................................................... 26 buc
Şurub cu diblu Rigips® 6x45 mm ...................................................................................................... 3,2 buc
Bandă de armare Rigips® ................................................................................................................... 1,6 ml
Chit de rosturi Rigips® ....................................................................................................................... 0,98 kg
Pastă de finisare Rigips® SUPER TOP .............................................................................................. 0,8 kg
Vată minerală ISOVER .....................................................................................
........................................ 1 m2
Notă: Consumul a fost calculat pe o suprafaţă de perete etalon cu dimensiunile 2,5m x 5m şi
nu include pierderi.
48
Pereţi de compartimentare cu plăci din gips-carton Rigips®
Pereţi de compartimentare neportanţi
pe structură metalică dublă nerigidizată
tru
e pen aţiilor
UW/CW 50, UW/CW 75, UW/CW 100
Peret
t
s al
in
rarea
integ sanitare
3.41.05a
Placare dublă
2x12,5 mm grosime
Izolare acustică
BIM
în Revit
și
Rw până la 60 dB
AllPlan
Rezistenţă la foc
până la EI 120
Înălţime perete
6500 mm
(conform tabel înălţimi
maxime)
Grosime perete
1. Placare
Rezistenţă la foc
Montaj
2. Etanşare
Plăci gips-carton Rigips® RB, RBI, Rigips® Fonic
Plăci gips-carton Rigips® RF, RFI
Şuruburi autofiletante gips-carton Rigips®
Š250 mm
Rezistenţă la foc
Bandă de etanşare Rigips®
Etanşarea se realizează cu materiale de
etanşare clasa de reacţie la foc A1
3. Structură
metalică
3.1 Şină de ghid
aj
3.2 Montant
Profil Rigips® UW 50/75/100 - 0,6 mm
Profil Rigips® CW 50/75/100 - 0,6 mm
Greutate perete
4. Izolaţie
Izolare acustică
Rezistenţă la foc
Cu vată minerală ISOVER
Cu sau fără vată minerală ISOVER
cca 47 kg/m2
5. Umplere rosturi
Execuţie
Bandă de armare Rigips®
Chit de rosturi Rigips®
(fără izolaţie)
49
3.41.05a
Date tehnice
Placă gips-carton
tip RB
mm
2x12,5
2x12,52)
Izolare acustică
Grosime perete
mm
Vată minerală
mm
Rw
dB
Š 250
Š 250
50
503)
591)
60
Rw= indice de izolare la zgomot aerian, obþinut în laborator
1) valoare obţinută cu vată minerală de 40 kg/m3 (ISOVER PLU) cu distanţa între structurile
verticale de 120 mm (valoare preluată de la soluţia 3.41.05)
2) Plăci de gips-carton tip Rigips® Fonic
3) vată minerală ISOVER AKUSTO
Rezistenţă la foc
Placă gips-carton
tip RF
mm
Grosime
mm
Izolaţie
Densitate
kg/m3
Rezistenţă la foc
2x12,51)
2x12,51)
2x12,51)
2x12,51)
2x12,5
nu este obligatorie pentru
protecţia la foc
502)
10
502)
10
703)
30
502)
10
EI 30
EI 30
EI 60
EI 90
EI 120
1) plăci din gips-carton tip RB
2) vată minerală ISOVER AKUSTO
3) vată minerală ISOVER PLE
Plăci gips-carton
mm
Înălţime maximă
2x12,5
2x12,5
2X12,5
Profil tip
Rigips
mm
CW/UW 50
CW/UW 75
CW/UW 100
Interax
montanţi
mm
600
600
600
Înălţime maximă admisă mm
Domeniul I
Domeniul II
6000
6000
6500
6000
6000
6500
Domeniul I - pereţi în încăperi obişnuite
Domeniul II - pereţi în încăperi aglomerate
Consum de materiale pe m
2
Placă Rigips® RB/RBI/RF/RFI 12,5 mm ................................................................................................. 4 m2
Profil Rigips® UW 75/100 -0,6 mm ................................................................................................... 1,6 ml
Profil Rigips® CW 75/100 -0,6 mm ...................................................................................................... 4 ml
Bandă etanşare Rigips® ........
................................................................................................................ 2,4 ml
Şurub autofiletant Rigips® 212/3,5-25 mm .................................................................................. 13 buc
Şurub autofiletant Rigips® 212/3,5-35 mm .................................................................................. 26 buc
Şurub cu diblu Rigips® 6x45 mm ...................................................................................................... 3,2 buc
Bandă de armare Rigips® ................................................................................................................. 1,6 ml
Chit de rosturi Rigips® ...................................................................................................................... 0,98 kg
Pastă de finisare Rigips® SUPER TOP ............................................................................................. 0,8 kg
Vată minerală ISOVER .........
.................................................................................................................... 1 m2
Notă: Consumul a fost calculat pe o suprafaţă de perete etalon cu dimensiunile 2,5m x 5m şi
nu include pierderi.
50
Pereţi de compartimentare cu plăci din gips-carton Rigips®
Pereţi de compartimentare neportanţi
pe structură metalică dublă (montanţi spate în
spate) UW/CW 100
4
BIM
în Revit
și
1
1
Placare triplă
3x15 mm grosime
Izolare acustică
3.2
Rw 52 dB (3.41.10a)
Rw 55 dB (3.41.10b)
1
AllPlan
3.41.10a-b
1
Rezistenţă la foc
EI 180
3.1
Înălţime perete
2
6000 mm
1
1
3.2
≤ 600
4
3.1
2
Grosime perete
Rezistenţă la foc
Montaj
Plăci gips-carton Rigips® RF, RFI
Şuruburi autofiletante gips-carton Rigips®
2. Etanşare
Rezistenţă la foc
Etanşarea se realizează cu materiale de
etansare clasa de reacţie la foc A1
3. Structură
metalică pentru
soluţia 3.41.10a
3.1 Şină de ghidaj
3.2 Montant
Profil Rigi
ps® UW 100 - 0,6 mm
Profil Rigips® CW 100 - 0,6 mm
3. Structură
metalică pentru
soluţia 3.41.10b
3.1 Şină de ghidaj
3.2 Montant
Profil Rigips® UW 100 - 0,6 mm
Profil Rigips® CW 100 - 0,85 mm
Greutate perete
4. Izolaţie
Izolare acustică
Rezistenţă la foc
Cu vată minerală ISOVER PLF 100
Cu vată minerală ISOVER PLF 100
cca 92 kg/m2
5. Umplere rosturi
Execuţie
Bandă de armare Rigips®
Chit de rosturi Rigips®
1. Placare
220 mm
51
3.41.10a-b
Date tehnice
Izolare acustică
Placă gips-carton
tip RF
mm
Grosime perete
mm
Tip profil
CW/UW
Vată minerală
mm
Rw
dB
3x15
3x15
220
220
100/ 0,6 mm
100/ 0,85 mm
1001)
1001)
52 (3.41.10a)
55 (3.41.10b)
Rw= indice de izolare la zgomot aerian, obþinut în laborator
1) - vată minerală ISOVER PLF 100 mm (60 kg/m3)
Rezistenţă la foc
Placă gips-carton
tip RF
mm
Tip profil
3x15
CW 100
Izolaţie
Grosime
mm
Densitate
kg/m3
1001)
60
Rezistenţă la foc
EI 180
1) - vată minerală ISOVER PLF 100 mm
Înălţime maximă
Plăci gips-carton
mm
Profil tip
Rigips
mm
Interax
montanţi
mm
Înălţime maximă admisă mm
Domeniul I
Domeniul I
3x15
CW/UW 100
600
6000
6000
Domeniul I - pereţi în încăperi obişnuite
Domeniul II - pereţi în încăperi aglomerate
Consum de materiale pe m
2
Placă Rigips® RF/RFI 15 mm ............................................................................................................... 6,36 m2
Profil Rigips® UW 100/80-0,6 mm ...................................................................................................... 0,2 ml
Profil Rigips® UW 100/40-0,6 mm ...................................................................................................... 0,2 ml
Profil Rigips® CW 100-0,6 (sau 0,85) mm ......................................................................................... 3,6 ml
Bandă etanşare vată minerală (cu grosimea de 1 cm) .................................................................. 0,
8 ml
Şurub autofiletant Rigips® 212/3,5-25 mm ..................................................................................... 10 buc
Şurub autofiletant Rigips® 212/3,5-45mm ..................................................................................... 10 buc
Şurub autofiletant Rigips® 212/3,5-55 mm ..................................................................................... 14 buc
Şurub autofiletant Rigips® 212/3,5-70 mm ..................................................................................... 26 buc
Şurub autoperforant Rigips® 421/3,5-9 mm ................................................................................. 9,6 buc
Şurub cu diblu Rigips® 6x45 mm ...................................................................................................... 2,04 buc
Diblu metalic DN 8 ............................................................................................................................... 0,68 buc
Vată minerală IS
OVER PLF 100 mm (60 kg/m3)................................................................................... 1 m2
Bandă de armare Rigips® .......................................................................................................................... 2 ml
Chit de rosturi Rigips® SUPER............................................................................................................. 1,36 kg
Pastă de finisare Rigips® SUPER TOP.................................................................................................... 0,8 kg
Notă: Consumul a fost calculat pe o suprafaţă de perete etalon cu dimensiunile
H x L = 5,0 x 5,0 m şi nu include pierderi.
7
Detaliu de racord cu
planşeul superior
6
5
2
3.1
1
3.2
1
52
4
1.
2.
3.1
3.2
4.
5.
6.
7.
Placă gips-carton Rigips® RF, RFI 15 mm
Etanşare cu vată minerală PLF (gros. 1 cm)
Profil Rigips® UW 100/80-0,6mm
Profil Rigips® CW 100/40-0,6 (sau 0,85) mm
Vată minerală ISOVER PLF 100 mm
Umpler
e rosturi
Planşeu beton
Diblu metalic
Pereţi de compartimentare cu plăci Rigips® Fonic
Pereţi de compartimentare neportanţi
pe structură metalică simplă UW/CW 75
3.45.05
Placare dublă
2x12,5 mm grosime
Rigips®
Rigips
® Fonic
Izolare acustică
BIM
în Revit
și
Rw până la 54 dB
AllPlan
Rezistenţă la foc
EI 90
Înălţime perete
5500 mm
(conform tabel înălþimi
maxime)
Grosime perete
125 mm
1. Placare
Montaj
2. Etanşare
Plăci gips-carton Rigips® Fonic
Şuruburi autofiletante Rigips® HartFix
Rezistenþă la foc
Bandă de etanşare Rigips®*
Etanşarea se realizează cu materiale de
etanşare clasa de reacţie la foc A1
3. Structură
metalică
3.1 Şină de ghidaj
3.2 Montant
Profil Rigips® UW 75 - 0,6 mm
Profil Rigips® CW 75 - 0,6 mm
Greutate perete
4. Izolaţie
Izolare acustică
Rezistenţă la foc
Cu vată minerală ISOVER
Cu sau fără vată minerală ISOVER
cca 51 kg/m2
5. Umplere rosturi
Execuţie
Bandă de armare Rigips®
Chit de ros
turi Rigips®
(fără izolaţie)
53
3.45.05
Date tehnice
Izolare acustică
Placă de gips-carton
Rigips® Fonic
mm
Grosime perete
mm
Vată minerală
mm
Rw
dB
2x12,5
125
501)
54
Rw= indice de izolare la zgomot aerian, obþinut în laborator
1) - vată minerală ISOVER AKUSTO
Rezistenţă la foc
Izolaţie
Densitate
kg/m3
Placă de gips-carton
Rigips® Fonic
mm
Grosime
mm
Rezistenţă la foc
2x12,5
2x12,5
2x12,5
nu este obligatorie pentru protecţia la foc
13
501)
702)
30
EI 60
EI 60
EI 90
1) - vată minerală ISOVER AKUSTO
2) - vată minerală ISOVER PLE
Înălţime maximă
Plăci de gips-carton
Rigips® Fonic
mm
Profil tip
Rigips
mm
Interax
montanţi
mm
Înălţime maximă admisă mm
Domeniul II
Domeniul I
2x12,5
2x12,5
2x12,5
CW/UW 75
600
400*
300*
5500
6300
7300
5000
5800
6700
* )- la distanþe mai mici între montanþi se modifică Rw - indicele de izolare la zgomot aerian, obţinut în laborator
Domeniul I - pereţi în încăperi obişnuite
Domeni
ul II - pereţi în încăperi aglomerate
Consum de materiale pe m
2
Placă gips-carton Rigips® Fonic 12,5 mm ........................................................................................ 4 m2
Profil Rigips® UW 75-0,6 mm ..................................................................................................... 0,8 ml
Profil Rigips® CW 75-0,6 mm ......................................................................................................... 2 ml
Bandă etanşare Rigips® ...................................................................................................................... 1,2 ml
Şurub autofiletant Rigips® HartFix -25 mm ................................................................................ 13 buc
Şurub autofiletant Rigips® HartFix -35 mm ................................................................................ 26 buc
Şurub cu diblu Rigips® 6x45 mm .................................................................
................................... 1,6 buc
Bandă de armare Rigips® .................................................................................................................. 1,6 ml
Chit de rosturi Rigips® ..................................................................................................................... 0,98 kg
Pastă de finisare Rigips® SUPER TOP ................................................................................................. 0,8 kg
Vată minerală ISOVER ........................................................................................................................ 1 m2
Notă: Consumul a fost calculat pe o suprafaţă de perete etalon cu dimensiunile 2,5m x 5m şi
nu include pierderi.
54
Pereþi de compartimentare cu plăci Rigips® şi Rigidur®
Pereþi de compartimentare neportanþi pe
structură metalică simplă UW/CW 50
3.62.04
Placare dublă
12,5 mm gips-carton RB/RF
12,5 mm Rigidur® H
Izolare acustică
BIM
în Rev
it
și
Rw până la 56 dB
AllPlan
Rezistenţă la foc
până la EI 90
Înălţime perete
4000 mm
(conform tabel înălþimi
maxime)
600
Grosime perete
100 mm
1 Placare
1.1
1.2
Montaj
2 Etanşare
Plăci gips-carton Rigips® RB/RF 12,5 mm
Rigidur® H 12,5 mm
Şuruburi autofiletante gips-carton Rigips®
Şuruburi autofiletante Rigidur®
Rezistenţa la foc
Bandă de etanşare Rigips®
Etanşarea se realizează cu materiale de
etanşare clasă de reacţie la foc A1
3 Structura
metalică
3.1 Şină de ghidaj
3.2 Montant
Profil Rigips® UW 50 - 0,6 mm
Profil Rigips® CW 50 - 0,6 mm
4 Izolare
Izolare acustică
Rezistenţa la foc
Cu vată minerală ISOVER
Nu este necesară izolaţia
5 Umplere rosturi
Execuţie
Bandă de armare
Pastă de îmbinare Rigips® VARIO
Greutate perete
53 kg/m2
(fără izolaþie)
55
3.62.04
Date tehnice
Izolare acustică
Rigips RB + Rigidur® H
mm
Grosime perete
mm
Vată minerală
mm
Rw
dB
12,5 + 12,5
100
fără
49
12,5 + 12,5
100
50
56
1)
Rw= indice de izolare la zgomot aerian, obþinut în laborator
1) - vată minerală ISOVER AKUSTO
Rezistenþă la foc
Rigips RB +
Rigidur® H
mm
Izolaţie
Rezistenţă la foc
Grosime
mm
12,5 + 12,5
nu este obligatorie pentru protecţia la foc
12,5 + 12,5
50
Densitate
kg/m3
13
2)
EI 30
EI 30
12,5 + 12,5
nu este obligatorie pentru protecţia la foc
12,5 + 12,5
502)
12,5 + 12,5
nu este obligatorie pentru protecţia la foc
EI 90
12,5 +12,5
50
EI 90
1)
1)
13
EI 60
13
2)
EI 60
1) plăci Rigips RF
2) vată minerală ISOVER AKUSTO
Înălþimi admise
Rigips RB +
Rigidur® H
mm
Profil tip
Rigips
mm
Interax
montanţi
mm
Înălţime maximă admisă mm
Domeniul I
Domeniul II
12,5 + 12,5
CW/UW 50
600
4000
3500
400
4600
4200
300
5300
4900
Domeniul I - pereţi în încăperi obişnuite
Domeniul II - pereţi în încăperi aglomerate
Consum de material pe m2
Placă Rigidur® H 12,5 mm .........................................................
............................................................. 2 m2
Placă gips-carton Rigips® RB/RBI/RF/RFI 12,5 mm ............................................................................... 2 m2
Profil Rigips® CW 50-0,6 mm ............................................................................................................. 2 m
Profil Rigips® UW 50-0,6 mm .............................................................................................................. 0,8 m
Bandă de etanşare Rigips® ..................................................................................................................... 1,2 m
Vată minerală ISOVER ............................................................................................................................. 1 m2
Şurub autofiletant Rigidur® 3,9 x 35mm ....................................................................................... 26 buc
Şurub autofiletant Rigips® 212/3,5x25mm ........................
............................................................. 2 m2
Placă gips-carton Rigips® RB/RBI/RF/RFI 12,5 mm ............................................................................... 2 m2
Profil Rigips® CW 50-0,6 mm ............................................................................................................. 2 m
Profil Rigips® UW 50-0,6 mm .............................................................................................................. 0,8 m
Bandă de etanşare Rigips® ..................................................................................................................... 1,2 m
Vată minerală ISOVER ............................................................................................................................. 1 m2
Şurub autofiletant Rigidur® 3,9 x 35mm ....................................................................................... 26 buc
Şurub autofiletant Rigips® 212/3,5x25mm ........................
... ascunde
Alte documentatii ale aceleasi game Vezi toate
Catalog, brosura 24 p | RO
Catalog, brosura 72 p | RO
