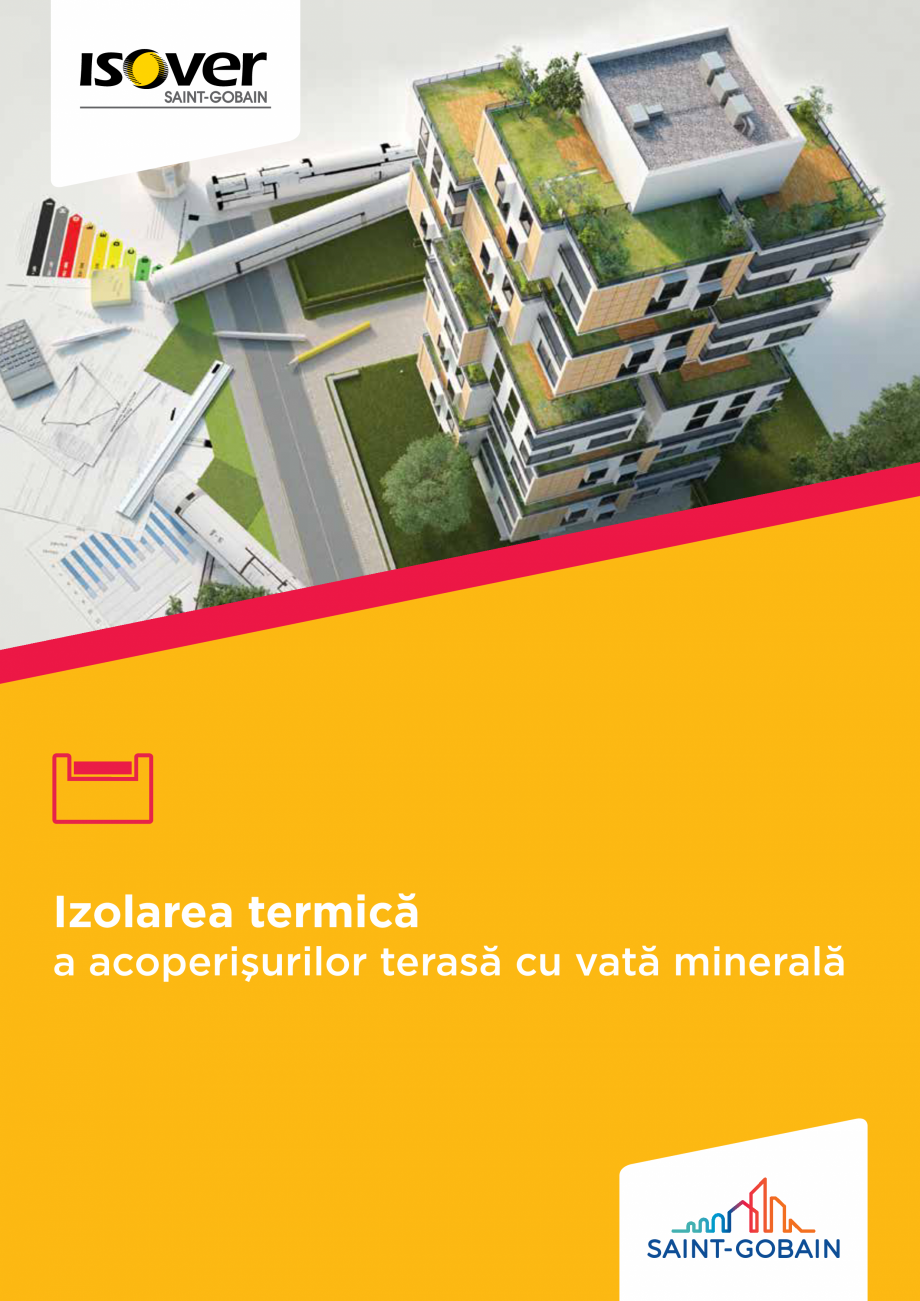

Izolarea termica a acoperisurilor terasa cu vata minerala
Izolarea termică
a acoperişurilor terasă cu vată minerală
Introducere
Cu o vastă experienţă şi capacitate de inovare, Saint-Gobain, lider mondial în domeniul habitatului şi al materialelor de
construcţii, creează, produce şi distribuie materiale şi soluţii care contribuie la bunăstarea şi viitorul fiecăruia dintre noi.
Acestea pot fi găsite pretutindeni, în locurile în care trăim şi în viaţa de zi cu zi: în clădiri, transporturi, infrastructură
şi în multe aplicaţii industriale. Ele oferă confort, performanţă şi siguranţă, abordând provocările legate de construirea
durabilă, de eficienţa utilizării resurselor şi de schimbările climatice.
Cu vânzări de 42,5 miliarde de euro în 2019, Saint-Gobain operează în 68 de ţări şi are peste 180.000 de angajaţi.
Soluţiile Saint-Gobain contribuie la reducerea emisiilor de CO2, printre acestea numărându-se şi soluţii de izolare termică
pentru construcţii, transporturi şi instalaţii in
dustriale, care sunt oferite în principal prin intermediul brand-ului ISOVER,
unul dintre cei mai mari producători de produse termoizolante la nivel mondial.
Saint-Gobain ISOVER dispune de o gamă extinsă de soluţii de izolare performante şi durabile care contribuie la reducerea
consumurilor de energie în clădiri, asigurând confort termic, acustic, precum şi protecţie la incendiu pentru ocupanţii
acestora.
Deoarece clădirile sunt responsabile pentru 40% din totalul consumului de energie în Uniunea Europeană, reducerea
acestui consum constituie o măsură importantă, cu impact semnificativ pentru diminuarea emisiilor de gaze cu efect de
seră ale ţărilor membre.
IZOLAREA TERMICĂ A ACOPERIȘURILOR TERASĂ CU VATĂ MINERALĂ
Consumul de energie pentru încălzire
Una dintre cele mai importante caracteristici funcţionale ale unei clădiri este aceea de a asigura un confort termic
corespunzător pentru persoanele care o locuiesc. Acesta este definit de mai mulţi param
etri, temperatura aerului
interior fiind cel mai important.
Pe timpul sezonului rece valoarea acestei temperaturi trebuie menţinută la un nivel constant, specificat pentru calculele
de proiectare în Normativul C107/2005. În scopul îndeplinirii acestei cerinţe, o clădire locuită situată în România trebuie
să fie încălzită cel puţin 180 de zile pe an şi răcită timp de câteva alte zeci de zile în decursul sezonului cald pentru a se
menţine un confort termic satisfăcător.
Încălzirea se realizează în cele mai multe cazuri prin consumul unei forme de energie (gaz natural, combustibili solizi,
electricitate, etc.) care generează costuri ridicate pentru locatarii clădirii. Răcirea clădirii se face de cele mai multe ori
tot prin consum de energie (electricitate) care de asemenea duce la creşterea acestor costuri.
Pe lângă aceasta, în procesele de conversie a diferitelor forme de energie în căldură sau în procesele de generare a
electricităţii pentru ră
cire se eliberează în atmosferă cantităţi mari de CO2, care accentuează fenomenul de încălzire
globală.
Cantitatea de energie consumată pentru încălzire depinde, printre altele, de pierderile de căldură ale elementelor
constructive care separă spaţiul locuit de mediul exterior, acestea constituind anvelopa clădirii. Reducerea acestor
pierderi de căldură este una dintre cele mai eficiente metode din punct de vedere financiar pentru scăderea consumului
de energie necesară pentru încălzirea clădirii.
Parametrii care arată capacitatea unui element constructiv de a avea pierderi de căldură cât mai reduse sunt rezistenţa
termică corectată (simbolizata R') sau transmitanţa termică corectată (simbolizata U').
Între cei doi parametri există relaţia:
R' =
1
U'
Pentru ca pierderile de căldură prin elementul de construcţie (de exemplu, acoperișul) să fie cât mai mici, este necesar
ca valoarea R' a acestuia să fie ridicată, iar cea a lui U', scăzută
.
Recomandarea Saint-Gobain România este ca, în orice clădire încălzită, acoperișul să aibă o rezistenţă termică corectată
de minimum 7 m2K/W sau o transmitanţă termică corectată de maximum 0,14 W/(m2K). Aceste valori asigură un nivel
suficient de scăzut al pierderilor de căldură prin acoperișul respectiv pe timpul sezonului rece. În acest fel, cheltuielile
pentru încălzire sunt reduse, elementele acoperișului sunt protejate împotriva umidităţii cauzate de condens, iar energia
consumată pentru răcire pe timpul verii se diminuează considerabil.
Începând cu anul 2021, în România şi în celelalte ţări din UE se va autoriza numai construirea de clădiri al căror consum
de energie este aproape egal cu zero, abreviat nZEB (en. near zero energy building). Pentru a realiza nivelurile de
consum de energie dintr-o astfel de construcţie, Saint-Gobain România recomandă ca acoperișul clădirilor rezidenţiale
să aibă o rezistenţă termică corectată
de 10 m2K/W sau o transmitanţă termică corectată de 0,10 W/(m2K).
3
NOŢIUNI GENERALE DESPRE ACOPERIȘURILE TERASĂ
Caracteristici generale
Majoritatea blocurilor de locuinţe, a clădirilor publice (școli, spitale, instituţii administrative, etc.), a clădirilor de birouri,
logistice, industriale sau comerciale construite în ultimii 70-80 de ani sunt prevăzute cu acoperișuri terasă (Figura 1).
Figura 1. Exemple de acoperiș terasă
Acest tip de acoperiș are o suprafaţă aproape orizontală, cu o pantă mai mică de 20% şi prezintă câteva avantaje
incontestabile:
• Minimizarea raportului dintre suprafaţa învelitorii acoperișului şi suprafaţa utilă a ultimului etaj;
• Estetica modernă a clădirii;
• Posibilitatea de a utiliza terasa rezultată în diverse scopuri - dispunerea de echipamente, agrement, zone
comerciale etc.
Protecţie grea (tip pietriş)
Membrană hidroizolantă
bituminoasă
Termoizolaţie strat 2
Termoizolaţie strat 1
Membrană barier
ă
de vapori
Planşeu din beton armat
Figura 2. Exemplu de acoperiș terasă cu elementele componente, în conformitate cu soluţiile prezentate
4
Avantajele termoizolării acoperişurilor terasă cu vată minerală:
•
•
•
•
Reducerea substanţială a costurilor de încălzire;
Izolare acustică performantă;
Siguranţa la incendiu;
Absenţa pericolului de deteriorare a membranei hidroizolatoare din cauza dilatării / contractării plăcilor
termoizolante;
• Montaj simplu şi rapid.
În România proiectarea şi execuţia acoperișurilor terasă sunt reglementate, printre altele, de documentele:
•
•
•
•
•
NP 040-2002 (Normativ privind proiectarea, executarea şi exploatarea hidroizolaţiilor la clădiri);
C 107-2005 (Normativ privind calculul termotehnic al elementelor de construcţie ale clădirilor);
Mc 001-2006 (Metodologie de calcul al performanţei energetice a clădirilor);
C 125-2013 (Normativ privind acustica în construcţii şi zone urbane);
P 118-19
99 (Normativ de siguranţă la foc a construcţiilor).
Categorii de acoperișuri terasă
Unul dintre criteriile după care pot fi clasificate acoperișurile terasă este cel al utilizării lor. În acest document se va
face referire la două tipuri, care sunt descrise în Tabelul 1.
Utilizare
Prezenţa de echipamente
(încălzire/răcire, ventilaţie, panouri solare de
încălzire sau fotovoltaice, altele)
Accesul persoanelor pe
acoperiș
Cu circulaţie ocazională redusă
nu
Câteva ori / an
Cu circulaţie ocazională
da
Câteva ori / lună
Tabelul 1. Clasificarea acoperișurilor terasă după utilizarea lor
Modul de protecţie al membranei hidroizolante este un alt criteriu de diferenţiere pentru soluţiile de acoperiș terasă.
Soluţiile prezentate se încadrează în categoriile următoare:
• Membrana hidroizolantă situată sub protecţie grea, de tip pietriș;
• Membrana hidroizolantă expusă, autoprotejată.
Un alt criteriu de clasificare a acoperișurilor ter
asă este cel al suportului pe care sunt aplicate produsele de termo şi
hidroizolaţie. În acest document sunt luate în considerare:
• Suportul rigid, cum ar fi planșeul din beton armat, monolit sau prefabricat;
• Suportul elastic, de exemplu tabla cu profiluri longitudinale trapezoidale.
Soluţiile Saint-Gobain pot include ca hidroizolaţie oricare membrană de tip bituminos sau de tip polimeric, într-unul sau
mai multe straturi. Dintre acestea din urmă pot fi enumerate ca exemple: membranele din PVC (policlorură de vinil),
TPO/FPO (poliolefină flexibilă), EPDM (cauciuc sintetic pe bază de etilen-propilen-dien-monomer).
Modul de aplicare a membranei hidroizolante poate fi oricare dintre cele întâlnite în practică:
• flotant, simplu așezat (prelată), cu fixare mecanică pe contur şi asigurarea în câmp prin lestare sau cu fixare
mecanică (manuală sau mecanizată);
• prin lipire continuă sau discontinuă cu adezivi specifici, cu aplicare la rece sau cu masti
c de bitum cu aplicare la
rece sau la cald;
• prin lipire continuă prin autoaderenţă.
5
SOLUŢII DE ACOPERIȘURI TERASĂ CU PRODUSE SAINT-GOBAIN
Acoperișuri terasă pe suport elastic (tablă cu profiluri longitudinale trapezoidale)
Acest tip de suport este specific clădirilor pe structură metalică, cum ar fi cele nerezidenţiale: comerciale, de birouri,
logistice, industriale etc.
Acoperiș terasă cu circulaţie ocazională redusă
La acest tip de acoperiș accesul persoanelor se face de câteva ori pe an pentru verificarea stării hidroizolaţiei şi
curăţarea evacuărilor sistemului de drenaj.
Elemente utile la proiectare
Soluţia recomandată, exemplificată în imaginea de mai jos, are un caracter informativ, în practică putându-se întâlni
situaţii diferite, dar cu aceeași dispunere a straturilor de termoizolaţie.
Membrană hidroizolantă
autoprotejată (aici
membrană bituminoasă,
strat 2)
Membrană hidroizolantă
(aici, membrană
bituminoasă, strat 1)
Ancoră mecanică
Termoizolaţie strat 2
(ISOVER S-i sau ISOVER
Profi Terrasse S-i)
Termoizolaţie strat 1
(ISOVER R sau ISOVER
Profi Terrasse R)
Membrană barieră de
vapori
Strat suport (aici, tablă
cu profiluri longitudinale
trapezoidale)
Figura 3. Soluţie pentru acoperiș terasă cu trafic ocazional redus, pe suport elastic
Caracteristicile produselor de termoizolaţie pentru o clădire nerezidenţială încălzită, la nivelul care ar putea satisface
cerinţele Normativului C 107 – 2005, sunt indicate în Tabelul 2.
Produs
Rezistenţa la
compresiune
CS(10)
Conductivitate
termică
λD
Rezistenţa la
sarcina concentrată
PL(5)
Grosime
Rezistenţa
termică corectată
R’
kPa
W/(m K)
N
mm
m2K/W
0,037
250
180
Strat 1
ISOVER Profi
Terrasse R sau
ISOVER R
30
Strat 2
ISOVER Profi
Terrasse S-i sau
ISOVER S-i
60
51)
0,039
500
50
Tabelul 2. Soluţie de acoperiș terasă pe suport elastic pentru îndeplinirea cerinţelor Normativului C 107-2005
1 – valoare orie
ntativă. O valoare mai precisă se poate obţine doar pe baza unui calcul care ţine cont de geometria şi alcătuirea acoperișului.
6
Aceleași caracteristici, dar pentru o clădire cu consum aproape zero de energie (en. near zero energy building – NZEB),
se regăsesc în Tabelul 3.
Rezistenţa la
compresiune
CS(10)
Conductivitate
termică
λD
Rezistenţa la
sarcina concentrată
PL(5)
Grosime
Rezistenţa
termică corectată
R’
kPa
W/(m K)
N
mm
m2K/W
ISOVER Profi
Terrasse R
30
0,037
-
2 straturi
de câte
140 mm
81)
ISOVER Profi
Terrasse S-i
60
Produs
Strat 1
Strat 2
0,039
500
50
Tabelul 3. Soluţie de acoperiș terasă pe suport elastic pentru o clădire NZEB
1 – valoare orientativă. O valoare mai precisă se poate obţine doar pe baza unui calcul care ţine cont de geometria şi alcătuirea acoperișului.
În acest tip de acoperiș terasă, încărcările statice sunt distribuite de tablă spre restul structurii clădirii, care poate fi
constituită
din elemente metalice sau din beton. Produsul termoizolant nu trebuie să se comprime prea mult sub acţiunea
greutăţii zăpezii, valorile rezistenţei la compresiune CS(10) ale celor două produse asigurând această cerinţă.
De asemenea, produsul termoizolant din stratul 2 are o rezistenţă la sarcina concentrată PL(5) suficientă pentru ca produsul
să nu fie afectat de circulaţia persoanelor în timpul montajului şi al operaţiunilor de întreţinere care intră în categoria de
trafic ocazional redus.
Produsele ISOVER Profi Terrasse R, ISOVER R, ISOVER S-i şi ISOVER Profi Terrasse S-i au Euroclasa de reacţie la foc
A1 şi asigură un nivel de protecţie la foc suficient pentru cazul în care incendiul are sursa în interiorul clădirii. În cazul
în care sursa incendiului este la exteriorul clădirii, nivelul de protecţie la foc depinde esenţialmente de tipul membranei
hidroizolante.
Soluţiile recomandate asigură un nivel bun de absorbţie acustică şi de protecţ
ie faţă de zgomotul aerian, așa cum se poate
vedea în Tabelul 4.
Soluţia
Din Tabelul 3
Din Tabelul 2
Indice de atenuare a zgomotului
aerian RW(C;Ctr)
Indice de absorbţie acustică
dB
-
polimerică
45 (-3; -8)
0,71)
bituminoasă
46 (-3; -8)
polimerică
42 (-3; -8)
Membrana
hidroizolantă
αW
Tabelul 4. Valori ale indicelui de atenuare a zgomotului aerian pentru soluţiile de acoperiș terasă
1 – valoare obţinută atunci când se utilizează tablă cu profiluri trapezoidale perforată şi când cavităţile trapezoidale sunt umplute cu profile din
vată minerală ISOVER TRV.
În Figura 4 este arătată o variantă a soluţiei pentru care se
poate obţine un indice de absorbţie acustică al acoperișului
αW = 0,7. Ea poate fi folosită pentru reducerea timpului de
reverberaţie în incinta peste care se află dispus acoperișul.
Figura 4. Soluţie de acoperiș terasă cu indice îmbunătăţit de
absorbţie acustică
7
Acoperiș terasă cu circulaţie ocazio
nală
În general, pe acest tip de acoperiș terasă sunt dispuse echipamente, cum ar fi cele de ventilare şi încălzire/răcire sau
panouri solare (fotovoltaice sau elemente pentru încălzirea unui fluid). Este necesar să se asigure accesul persoanelor
de câteva ori pe lună în vederea verificării şi întreţinerii acestor echipamente.
Elemente utile la proiectare
Soluţia recomandată este arătată în Figura 6. Aceasta are un caracter exemplificativ, în practică putându-se întâlni
situaţii diferite, dar cu aceeași dispunere a straturilor de termoizolaţie.
Membrană hidroizolantă
autoprotejată (aici
membrană bituminoasă,
strat 2)
Membrană hidroizolantă
(aici, membrană
bituminoasă, strat 1)
Ancoră mecanică
Termoizolaţie strat 2
(ISOVER S sau ISOVER
Profi Terrasse S)
Termoizolaţie strat 1
(ISOVER T sau ISOVER
Profi Terrasse T)
Membrană barieră de
vapori
Strat suport (aici, tablă
cu profiluri longitudinale
trapezoidale)
Figura 6. Soluţie de acoperiș t
erasă pe suport elastic, cu trafic ocazional
Caracteristicile produselor de termoizolaţie pentru cazul unei clădiri nerezidenţiale încălzite, la nivelul la care ar putea
satisface cerinţele Normativului C 107 – 2005, sunt indicate în Tabelul 5.
Produs
Rezistenţa la
compresiune
CS(10)
Conductivitate
termică
λD
Rezistenţa la
sarcina concentrată
PL(5)
Grosime
Rezistenţa
termică corectată
R’
kPa
W/(m K)
N
mm
m2K/W
0,038
500
180
Strat 1
ISOVER Profi
Terrasse T sau
ISOVER T
50
Strat 2
ISOVER Profi
Terrasse S sau
ISOVER S
70
51)
0,039
600
50
Tabelul 5. Soluţie de acoperiș terasă pe suport elastic pentru îndeplinirea cerinţelor Normativului C 107-2005
1 – valoare orientativă. O valoare mai precisă se poate obţine doar pe baza unui calcul care ţine cont de geometria şi alcătuirea acoperișului.
8
Aceleași caracteristici, dar pentru o clădire cu consum aproape zero de energie, se regăsesc în Tabelul 6.
Rezistenţa la
compresiune
CS
erasă pe suport elastic, cu trafic ocazional
Caracteristicile produselor de termoizolaţie pentru cazul unei clădiri nerezidenţiale încălzite, la nivelul la care ar putea
satisface cerinţele Normativului C 107 – 2005, sunt indicate în Tabelul 5.
Produs
Rezistenţa la
compresiune
CS(10)
Conductivitate
termică
λD
Rezistenţa la
sarcina concentrată
PL(5)
Grosime
Rezistenţa
termică corectată
R’
kPa
W/(m K)
N
mm
m2K/W
0,038
500
180
Strat 1
ISOVER Profi
Terrasse T sau
ISOVER T
50
Strat 2
ISOVER Profi
Terrasse S sau
ISOVER S
70
51)
0,039
600
50
Tabelul 5. Soluţie de acoperiș terasă pe suport elastic pentru îndeplinirea cerinţelor Normativului C 107-2005
1 – valoare orientativă. O valoare mai precisă se poate obţine doar pe baza unui calcul care ţine cont de geometria şi alcătuirea acoperișului.
8
Aceleași caracteristici, dar pentru o clădire cu consum aproape zero de energie, se regăsesc în Tabelul 6.
Rezistenţa la
compresiune
CS
... ascunde
Alte documentatii ale aceleasi game
