Ghid de montaj piesa de ventilatie multifunctionala IKO ARMOURVENT MULTI

Limba: Romana

14 afisari

Tip documentatie: Instructiuni montaj, utilizare

Pagina 1 - Ghid de montaj piesa de ventilatie multifunctionala IKO ARMOURVENT MULTI Instructiuni...

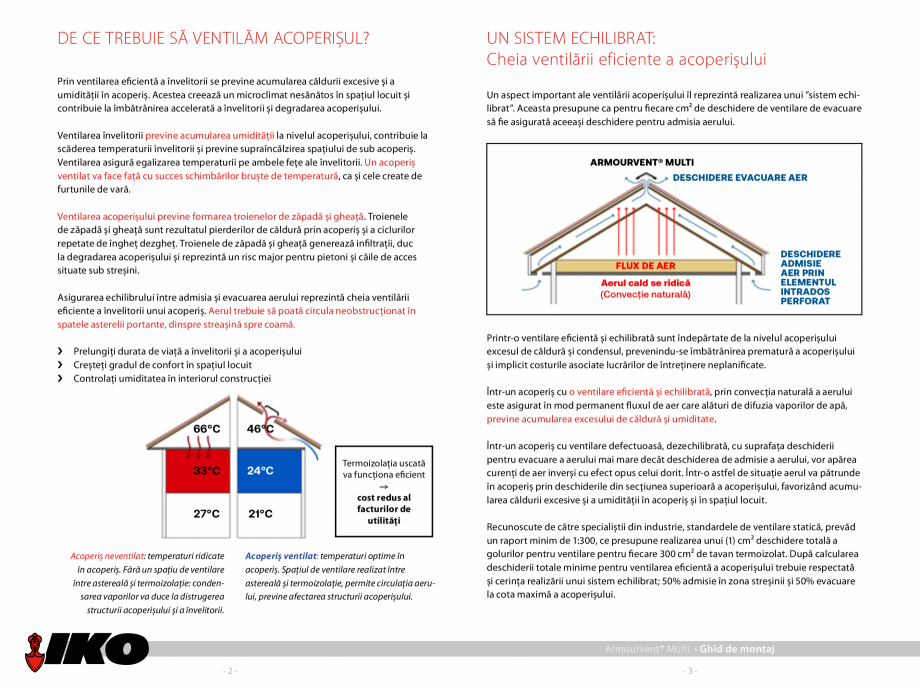

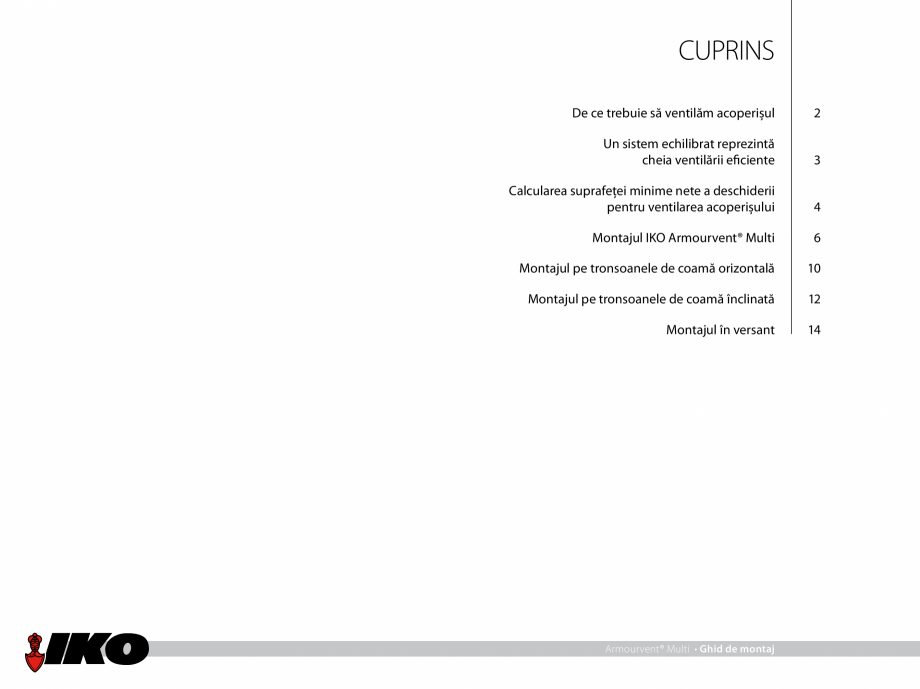

Armourvent® Multi Ghid de montaj CUPRINS 2 Un sistem echilibrat reprezintă cheia ventilării eficiente 3 Calcularea suprafeței minime nete a deschiderii pentru ventilarea acoperișului 4 Montajul IKO Armourvent® Multi 6 Montajul pe tronsoanele de coamă orizontală 10 Montajul pe tronsoanele de coamă înclinată 12 Montajul în versant 14 UK De ce trebuie să ventilăm acoperișul Armourvent® Multi • Ghid de montaj DE CE TREBUIE SĂ VENTILĂM ACOPERIȘUL? Prin ventilarea eficientă a învelitorii se previne acumularea căldurii excesive și a umidității în acoperiș. Acestea creează un microclimat nesănătos în spațiul locuit și contribuie la îmbătrânirea accelerată a învelitorii și degradarea acoperișului. Ventilarea învelitorii previne acumularea umidității la nivelul acoperișului, contribuie la scăderea temperaturii învelitorii și previne supraîncălzirea spațiului de sub acoperiș. Ventilarea asigură egalizarea temperaturii pe a

Pagina 1-Ghid de montaj piesa de ventilatie multifunctionala IKO ARMOURVENT MULTI Instructiuni montaj,...

Pagina 2 - Ghid de montaj piesa de ventilatie multifunctionala IKO ARMOURVENT MULTI Instructiuni...

mbele fețe ale învelitorii. Un acoperiș ventilat va face față cu succes schimbărilor bruște de temperatură, ca și cele create de furtunile de vară. Ventilarea acoperișului previne formarea troienelor de zăpadă și gheață. Troienele de zăpadă și gheață sunt rezultatul pierderilor de căldură prin acoperiș și a ciclurilor repetate de îngheț dezgheț. Troienele de zăpadă și gheață generează infiltrații, duc la degradarea acoperișului și reprezintă un risc major pentru pietoni și căile de acces situate sub streșini. Asigurarea echilibrului între admisia și evacuarea aerului reprezintă cheia ventilării eficiente a învelitorii unui acoperiș. Aerul trebuie să poată circula neobstrucționat în spatele asterelii portante, dinspre streașină spre coamă. › › › 24°C 27°C 21°C Acoperiș neventilat: temperaturi ridicate în acoperiș. Fără un spațiu de ventilare între astereală și termoizolație: condensarea vaporilor va duce la dis

Pagina 2-Ghid de montaj piesa de ventilatie multifunctionala IKO ARMOURVENT MULTI Instructiuni montaj,...

Pagina 3 - Ghid de montaj piesa de ventilatie multifunctionala IKO ARMOURVENT MULTI Instructiuni...

trugerea structurii acoperișului și a învelitorii. ARMOURVENT® MULTI DESCHIDERE EVACUARE AER FLUX DE AER Aerul cald se ridică (Convecție naturală) Termoizolația uscată va funcționa eficient ⇒ cost redus al facturilor de utilități Acoperiș ventilat: temperaturi optime în acoperiș. Spațiul de ventilare realizat între astereală și termoizolație, permite circulația aerului, previne afectarea structurii acoperișului. Într-un acoperiș cu ventilare defectuoasă, dezechilibrată, cu suprafața deschiderii pentru evacuare a aerului mai mare decât deschiderea de admisie a aerului, vor apărea curenți de aer inverși cu efect opus celui dorit. Într-o astfel de situație aerul va pătrunde în acoperiș prin deschiderile din secțiunea superioară a acoperișului, favorizând acumularea căldurii excesive și a umidității în acoperiș și în spațiul locuit. Recunoscute de către specialiștii din industrie, standardele de ventilare statică, prevăd un raport

Pagina 3-Ghid de montaj piesa de ventilatie multifunctionala IKO ARMOURVENT MULTI Instructiuni montaj,...

Pagina 4 - Ghid de montaj piesa de ventilatie multifunctionala IKO ARMOURVENT MULTI Instructiuni...

minim de 1:300, ce presupune realizarea unui (1) cm2 deschidere totală a golurilor pentru ventilare pentru fiecare 300 cm2 de tavan termoizolat. După calcularea deschiderii totale minime pentru ventilarea eficientă a acoperișului trebuie respectată și cerința realizării unui sistem echilibrat; 50% admisie în zona streșinii și 50% evacuare la cota maximă a acoperișului. Armourvent® Multi • Ghid de montaj -2- DESCHIDERE ADMISIE AER PRIN ELEMENTUL INTRADOS PERFORAT Într-un acoperiș cu o ventilare eficientă și echilibrată, prin convecția naturală a aerului este asigurat în mod permanent fluxul de aer care alături de difuzia vaporilor de apă, previne acumularea excesului de căldură și umiditate. 46°C 33°C Un aspect important ale ventilării acoperișului îl reprezintă realizarea unui ”sistem echilibrat”. Aceasta presupune ca pentru fiecare cm2 de deschidere de ventilare de evacuare să fie asigurată aceeași deschidere pentru admisia aerului. Pr

Pagina 4-Ghid de montaj piesa de ventilatie multifunctionala IKO ARMOURVENT MULTI Instructiuni montaj,...

Pagina 5 - Ghid de montaj piesa de ventilatie multifunctionala IKO ARMOURVENT MULTI Instructiuni...

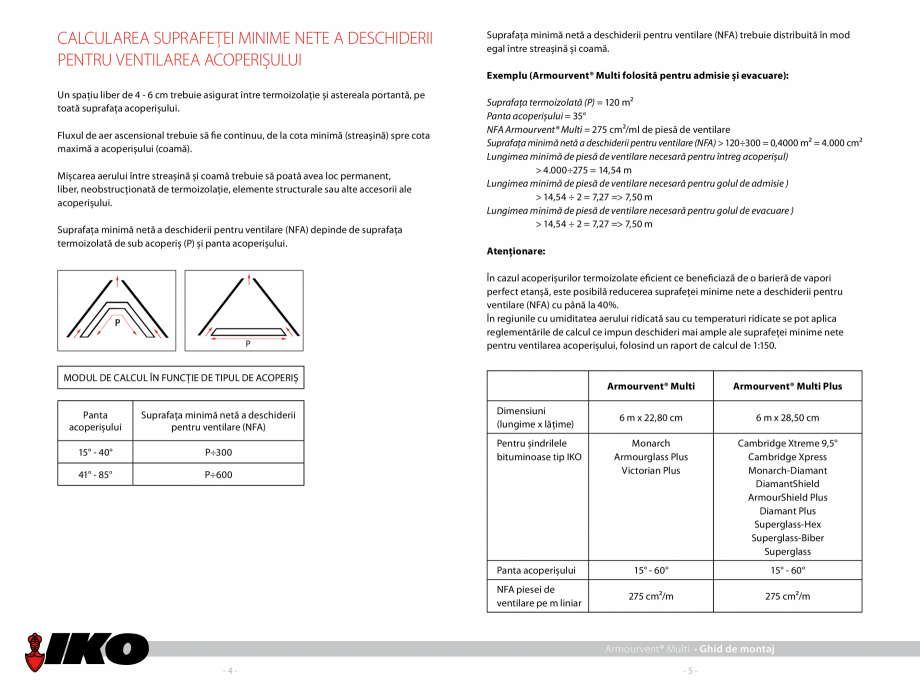

intr-o ventilare eficientă și echilibrată sunt îndepărtate de la nivelul acoperișului excesul de căldură și condensul, prevenindu-se îmbătrânirea prematură a acoperișului și implicit costurile asociate lucrărilor de întreținere neplanificate. Prelungiți durata de viață a învelitorii și a acoperișului Creșteți gradul de confort în spațiul locuit Controlați umiditatea în interiorul construcției 66°C UN SISTEM ECHILIBRAT: Cheia ventilării eficiente a acoperișului -3- CALCULAREA SUPRAFEȚEI MINIME NETE A DESCHIDERII PENTRU VENTILAREA ACOPERIȘULUI Un spațiu liber de 4 - 6 cm trebuie asigurat între termoizolație și astereala portantă, pe toată suprafața acoperișului. Fluxul de aer ascensional trebuie să fie continuu, de la cota minimă (streașină) spre cota maximă a acoperișului (coamă). Mișcarea aerului între streașină și coamă trebuie să poată avea loc permanent, liber, neobstrucționată de termoizolație, elemente structurale

Pagina 5-Ghid de montaj piesa de ventilatie multifunctionala IKO ARMOURVENT MULTI Instructiuni montaj,...

Pagina 6 - Ghid de montaj piesa de ventilatie multifunctionala IKO ARMOURVENT MULTI Instructiuni...

sau alte accesorii ale acoperișului. Suprafața minimă netă a deschiderii pentru ventilare (NFA) depinde de suprafața termoizolată de sub acoperiș (P) și panta acoperișului. P P P P Suprafața minimă netă a deschiderii pentru ventilare (NFA) trebuie distribuită în mod egal între streașină și coamă. Exemplu (Armourvent® Multi folosită pentru admisie și evacuare): Suprafața termoizolată (P) = 120 m2 Panta acoperișului = 35° NFA Armourvent® Multi = 275 cm2/ml de piesă de ventilare Suprafața minimă netă a deschiderii pentru ventilare (NFA) > 120÷300 = 0,4000 m2 = 4.000 cm2 Lungimea minimă de piesă de ventilare necesară pentru întreg acoperișul) > 4.000÷275 = 14,54 m Lungimea minimă de piesă de ventilare necesară pentru golul de admisie ) > 14,54 ÷ 2 = 7,27 => 7,50 m Lungimea minimă de piesă de ventilare necesară pentru golul de evacuare ) > 14,54 ÷ 2 = 7,27 => 7,50 m Atenționare: În cazul acoperișurilor termoizolate eficient ce beneficiaz

Pagina 6-Ghid de montaj piesa de ventilatie multifunctionala IKO ARMOURVENT MULTI Instructiuni montaj,...

Pagina 7 - Ghid de montaj piesa de ventilatie multifunctionala IKO ARMOURVENT MULTI Instructiuni...

ă de o barieră de vapori perfect etanșă, este posibilă reducerea suprafeței minime nete a deschiderii pentru ventilare (NFA) cu până la 40%. În regiunile cu umiditatea aerului ridicată sau cu temperaturi ridicate se pot aplica reglementările de calcul ce impun deschideri mai ample ale suprafeței minime nete pentru ventilarea acoperișului, folosind un raport de calcul de 1:150. MODUL DE CALCUL ÎN FUNCȚIE DE TIPUL DE ACOPERIȘ Armourvent® Multi Armourvent® Multi Plus 6 m x 22,80 cm 6 m x 28,50 cm Pentru șindrilele bituminoase tip IKO Monarch Armourglass Plus Victorian Plus Cambridge Xtreme 9,5° Cambridge Xpress Monarch-Diamant DiamantShield ArmourShield Plus Diamant Plus Superglass-Hex Superglass-Biber Superglass Panta acoperișului 15° - 60° 15° - 60° NFA piesei de ventilare pe m liniar 275 cm²/m 275 cm²/m P Panta acoperișului P Suprafața minimă netă a deschiderii pentru ventilare (NFA) 15° - 40° P÷300 41° - 85° P÷600 Dimensiuni (

Pagina 7-Ghid de montaj piesa de ventilatie multifunctionala IKO ARMOURVENT MULTI Instructiuni montaj,...

Pagina 8 - Ghid de montaj piesa de ventilatie multifunctionala IKO ARMOURVENT MULTI Instructiuni...

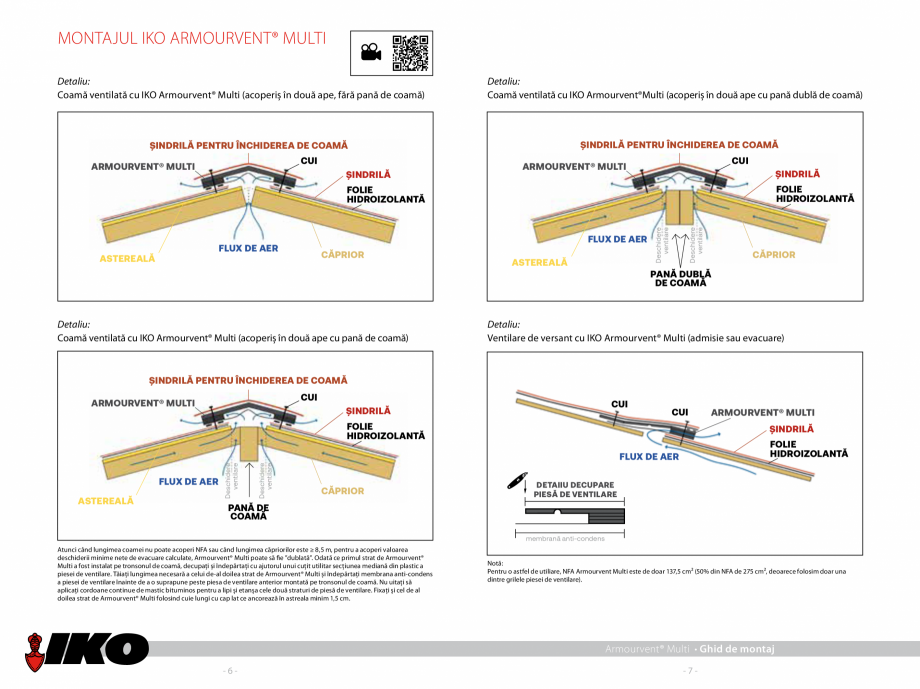

lungime x lățime) Armourvent® Multi • Ghid de montaj -4- -5- MONTAJUL IKO ARMOURVENT® MULTI Detaliu: Coamă ventilată cu IKO Armourvent® Multi (acoperiș în două ape, fără pană de coamă) Detaliu: Coamă ventilată cu IKO Armourvent®Multi (acoperiș în două ape cu pană dublă de coamă) ȘINDRILĂ PENTRU ÎNCHIDEREA DE COAMĂ ȘINDRILĂ PENTRU ÎNCHIDEREA DE COAMĂ CUI ARMOURVENT® MULTI ȘINDRILĂ CUI ARMOURVENT® MULTI ȘINDRILĂ FOLIE HIDROIZOLANTĂ ASTEREALĂ CĂPRIOR ASTEREALĂ Deschidere ventilare FLUX DE AER FLUX DE AER Deschidere ventilare FOLIE HIDROIZOLANTĂ CĂPRIOR PANĂ DUBLĂ DE COAMĂ Detaliu: Coamă ventilată cu IKO Armourvent® Multi (acoperiș în două ape cu pană de coamă) Detaliu: Ventilare de versant cu IKO Armourvent® Multi (admisie sau evacuare) ȘINDRILĂ PENTRU ÎNCHIDEREA DE COAMĂ CUI ARMOURVENT® MULTI CUI ȘINDRILĂ CUI FOLIE HIDROIZOLANTĂ ȘINDRILĂ FOLIE HIDROIZOLANTĂ Deschidere ventilare ASTEREALĂ

Pagina 8-Ghid de montaj piesa de ventilatie multifunctionala IKO ARMOURVENT MULTI Instructiuni montaj,...

Pagina 9 - Ghid de montaj piesa de ventilatie multifunctionala IKO ARMOURVENT MULTI Instructiuni...

Deschidere ventilare FLUX DE AER FLUX DE AER CĂPRIOR ARMOURVENT® MULTI DETAlIU DECUPARE PIESĂ DE VENTILARE PANĂ DE COAMĂ membrană anti-condens Atunci când lungimea coamei nu poate acoperi NFA sau când lungimea căpriorilor este ≥ 8,5 m, pentru a acoperi valoarea deschiderii minime nete de evacuare calculate, Armourvent® Multi poate să fie ”dublată”. Odată ce primul strat de Armourvent® Multi a fost instalat pe tronsonul de coamă, decupați și îndepărtați cu ajutorul unui cuțit utilitar secțiunea mediană din plastic a piesei de ventilare. Tăiați lungimea necesară a celui de-al doilea strat de Armourvent® Multi și îndepărtați membrana anti-condens a piesei de ventilare înainte de a o suprapune peste piesa de ventilare anterior montată pe tronsonul de coamă. Nu uitați să aplicați cordoane continue de mastic bituminos pentru a lipi și etanșa cele două straturi de piesă de ventilare. Fixați și cel de al doilea strat de Armourvent® Mult

Pagina 9-Ghid de montaj piesa de ventilatie multifunctionala IKO ARMOURVENT MULTI Instructiuni montaj,...

Pagina 10 - Ghid de montaj piesa de ventilatie multifunctionala IKO ARMOURVENT MULTI Instructiuni...

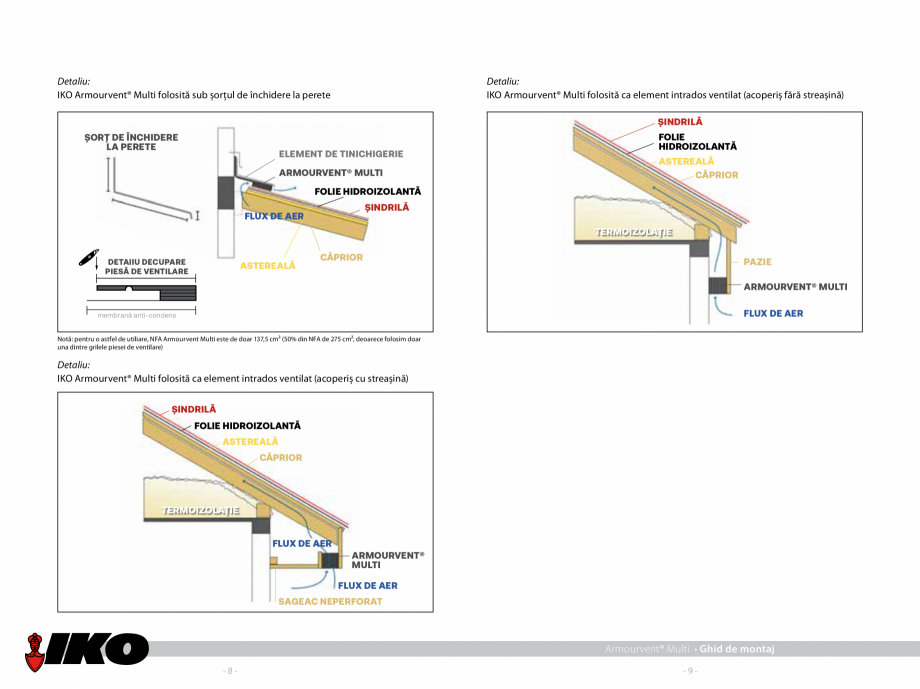

i folosind cuie lungi cu cap lat ce ancorează în astreala minim 1,5 cm. Notă: Pentru o astfel de utiliare, NFA Armourvent Multi este de doar 137,5 cm² (50% din NFA de 275 cm², deoarece folosim doar una dintre grilele piesei de ventilare). Armourvent® Multi • Ghid de montaj -6- -7- Detaliu: IKO Armourvent® Multi folosită ca element intrados ventilat (acoperiș fără streașină) Detaliu: IKO Armourvent® Multi folosită sub șorțul de închidere la perete ȘINDRILĂ ȘORȚ DE ÎNCHIDERE LA PERETE ELEMENT DE TINICHIGERIE ARMOURVENT® MULTI FOLIE HIDROIZOLANTĂ ASTEREALĂ CĂPRIOR FOLIE HIDROIZOLANTĂ ȘINDRILĂ FLUX DE AER TERMOIZOLAȚIE DETAlIU DECUPARE PIESĂ DE VENTILARE ASTEREALĂ CĂPRIOR PAZIE ARMOURVENT® MULTI FLUX DE AER membrană anti-condens Notă: pentru o astfel de utiliare, NFA Armourvent Multi este de doar 137,5 cm² (50% din NFA de 275 cm², deoarece folosim doar una dintre grilele piesei de ventilare) Detaliu: IKO Armourvent® Multi folosită

Pagina 10-Ghid de montaj piesa de ventilatie multifunctionala IKO ARMOURVENT MULTI Instructiuni montaj,...

Pagina 11 - Ghid de montaj piesa de ventilatie multifunctionala IKO ARMOURVENT MULTI Instructiuni...

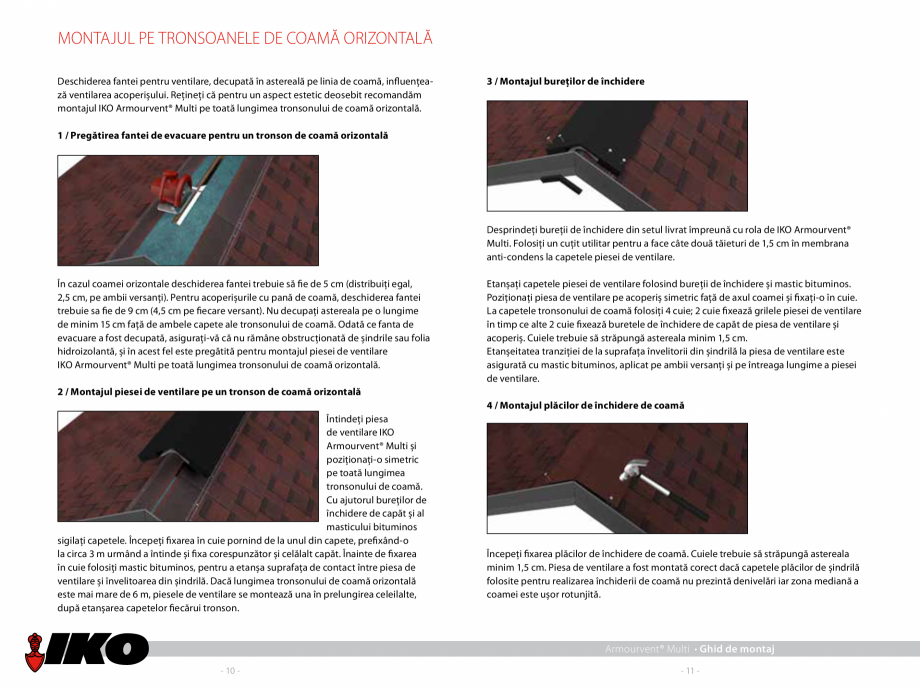

ca element intrados ventilat (acoperiș cu streașină) ȘINDRILĂ FOLIE HIDROIZOLANTĂ ASTEREALĂ CĂPRIOR TERMOIZOLAȚIE FLUX DE AER ARMOURVENT® MULTI FLUX DE AER SAGEAC NEPERFORAT Armourvent® Multi • Ghid de montaj -8- -9- MONTAJUL PE TRONSOANELE DE COAMĂ ORIZONTALĂ Deschiderea fantei pentru ventilare, decupată în astereală pe linia de coamă, influențează ventilarea acoperișului. Rețineți că pentru un aspect estetic deosebit recomandăm montajul IKO Armourvent® Multi pe toată lungimea tronsonului de coamă orizontală. 3 / Montajul bureților de închidere 1 / Pregătirea fantei de evacuare pentru un tronson de coamă orizontală Desprindeți bureții de închidere din setul livrat împreună cu rola de IKO Armourvent® Multi. Folosiți un cuțit utilitar pentru a face câte două tăieturi de 1,5 cm în membrana anti-condens la capetele piesei de ventilare. În cazul coamei orizontale deschiderea fantei trebuie să fie de 5 cm (distribuiți egal, 2,5 cm,

Pagina 11-Ghid de montaj piesa de ventilatie multifunctionala IKO ARMOURVENT MULTI Instructiuni montaj,...

Pagina 12 - Ghid de montaj piesa de ventilatie multifunctionala IKO ARMOURVENT MULTI Instructiuni...

pe ambii versanți). Pentru acoperișurile cu pană de coamă, deschiderea fantei trebuie sa fie de 9 cm (4,5 cm pe fiecare versant). Nu decupați astereala pe o lungime de minim 15 cm față de ambele capete ale tronsonului de coamă. Odată ce fanta de evacuare a fost decupată, asigurați-vă că nu rămâne obstrucționată de șindrile sau folia hidroizolantă, și în acest fel este pregătită pentru montajul piesei de ventilare IKO Armourvent® Multi pe toată lungimea tronsonului de coamă orizontală. Etanșați capetele piesei de ventilare folosind bureții de închidere și mastic bituminos. Poziționați piesa de ventilare pe acoperiș simetric față de axul coamei și fixați-o în cuie. La capetele tronsonului de coamă folosiți 4 cuie; 2 cuie fixează grilele piesei de ventilare în timp ce alte 2 cuie fixează buretele de închidere de capăt de piesa de ventilare și acoperiș. Cuiele trebuie să străpungă astereala minim 1,5 cm. Etanșeitatea tranziției de la s

Pagina 12-Ghid de montaj piesa de ventilatie multifunctionala IKO ARMOURVENT MULTI Instructiuni montaj,...

Pagina 13 - Ghid de montaj piesa de ventilatie multifunctionala IKO ARMOURVENT MULTI Instructiuni...

uprafața învelitorii din șindrilă la piesa de ventilare este asigurată cu mastic bituminos, aplicat pe ambii versanți și pe întreaga lungime a piesei de ventilare. 2 / Montajul piesei de ventilare pe un tronson de coamă orizontală 4 / Montajul plăcilor de închidere de coamă Întindeți piesa de ventilare IKO Armourvent® Multi și poziționați-o simetric pe toată lungimea tronsonului de coamă. Cu ajutorul bureților de închidere de capăt și al masticului bituminos sigilați capetele. Începeți fixarea în cuie pornind de la unul din capete, prefixând-o la circa 3 m urmând a întinde și fixa corespunzător și celălalt capăt. Înainte de fixarea în cuie folosiți mastic bituminos, pentru a etanșa suprafața de contact între piesa de ventilare și învelitoarea din șindrilă. Dacă lungimea tronsonului de coamă orizontală este mai mare de 6 m, piesele de ventilare se montează una în prelungirea celeilalte, după etanșarea capetelor fiecărui tronson. �
