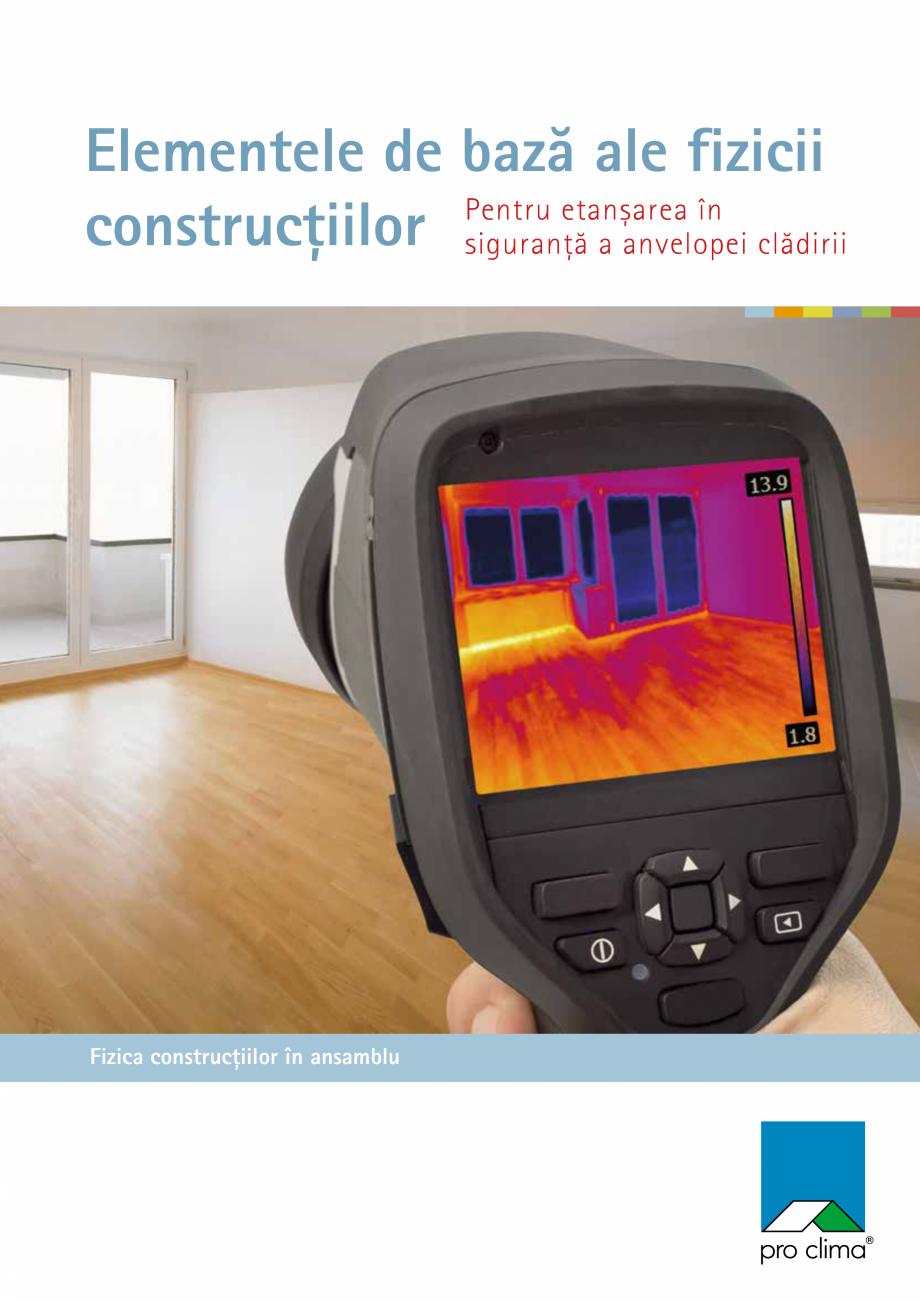

Elementele de bază ale fizicii
Pentru etanșarea în
construcţiilor siguranță a anvelopei clădirii
Fizica construcţiilor în ansamblu
Noţiuni de bază ale fizicii în construcţii
3
Etanșare la aerBauphysik
în interior
Noţiuni de bază ale fizicii în construcţii
Pagina 4
Structura ideală
Pagina 5
Lipsa etanșeităţii și consecinţele
acesteia
… și izolația este perfectă
Pagina 8
Pătrunderea umezelii
4
Noțiuni de bază ale fizicii în construcții
Fizica construcţiilor
Structura ideală
Structura ideală
Sistemele de izolare termică funcționează pe baza
includerii aerului în materialul de izolare (fibre de
celuloză, plută, lână, fibre minerale precum și alte
materiale). Aceste buzunare de aer trebuie protejate
împotriva mișcărilor de aer dacă izolația are un efect
izolator. Această protecție este necesară în ambele părți:
adică izolația trebuie să fie etanșă la aer la interior și
etanșă la vânt la exterior.
Izolarea c
u aer staţionar
Izolația este neprotejată: Mișcarea aerului este permisă
în structura poroasă, astfel se reduce efectul de izolare
Izolaţia termică este protejată
Nu este posibilă mișcarea aerului în structura poroasă,
efect de izolare este complet.
Exemplu: Efectul de izolare termică a unui pulover de
lână se bazează pe incluziunile staționare de aer din
fibre: de îndată ce începe să sufle un vânt rece, efectul
de izolație scade. Cu toate acestea, efectul se
restabilește dacă purtați peste pulover o geaca
windbreaker subțire, care în sine nu are o funcție de
încălzire semnificativă.
De reţinut
Etanș la interior, rezistent la vânt la
exterior
Dacă stratul interior de
etanșare la aer nu este
instalat corect, pot apărea
scurgeri de aer pe la
îmbinări care pot periclita
intreaga structură.
Din acest motiv, materialul izolant este etanșat pe toate
părțile în structura ideală de izolare: strat etanș la vânt
la exterior, de ex. o membran
ă pentru acoperiș sau una
de fațadă care este deschisă la difuzie iar la interior un
strat etanș la aer, de ex. o barieră de vapori. Etanșeitatea
la vânt oprește aerul rece din exterior sa treacă prin
izolație. Etanșeitatea la aer asigură protecție împotriva
trecerii aerului interior umed și împotriva apariției
condensului sau a mucegaiului.
www.proclima.com
Structura ideală
5
Fizica clădirilor
INTELLO
Etanșarea la aer defectuoasă și consecințele sale
Anvelopa clădirii nu este etanșă:
Costuri ridicate de încălzire
Chiar și pierderi foarte mici de aer prin bariera de vapori,
cum ar fi cele care apar din cauza etanșării defectuoase între
suprapunerile membranei au o influență mare și pot afecta.
Acest lucru are același efect precum un spațiu gol între
cadrul ferestrei și pereți - nimeni nu ar tolera un astfel de
spațiu!
Prin urmare, golurile din membranele de control al vaporilor
ar trebui să le fie acordată aceeași atenție.
2 3
4 5
1
Anvelopă etanșă a clădirii: Costuri reduse
Costurile mai mari la încălzire sunt cauzate de etanșările
defectuoase care duc la reducerea rentabilității izolației
termice pentru proprietarul clădirii. Un studiu al Institutului
pentru Fizica Clădirilor din Stuttgart a arătat că valoarea U a
unei structuri de izolație termică este redusă cu un factor de
4,8.
Atunci când se aplică unui caz practic, asta înseamnă că
aceeași cantitate de energie este necesară pentru încălzirea
unei case cu un spațiu de locuit de 80 m² în care sunt
prezente scurgeri de aer, așa cum ar fi necesar pentru o casă
etanșă cu o suprafață de aproximativ 400 m².
–10°C
14°F
Doar o structură de izolație termică fără
goluri asigură eficiența totală a izolației
Conform unui sondaj din anul 2000, clădirile din Europa
Centrală consumă în medie 22 l de ulei / m² (220 kWh / m²)
de spațiu locuit pentru încălzirea camerei; o casă pasivă
necesită doar 1 l, în timp
ce o casă de 3 litri folosește 3 l de
ulei / m², așa cum sugerează și numele - presupunând că
etanșeitatea la aer este perfectă. Golurile din stratul de
etanșeitate ale clădirilor duc la o creștere a necesarului de
energie pe metru pătrat de spațiu locuit.
¹) Institutul pentru Fizica Clădirilor din Stuttgart (D) a
studiat o structură de dimensiuni 1 x 1 m cu o grosime a
izolației termice de 14 cm, cu un design etanș, fără îmbinări,
performanța termică calculată anterior de 0,30 W / (m²·K) a
fost confirmată. Cu toate acestea, dacă aceeași structură
prezintă doar un gol de 1 mm lățime în stratul de etanșare la
aer, valoarea U ajunge la 1,44 W / (m²·K). Acest lucru
înseamnă că se pierde aproape de 5 ori mai multă căldură
decât în cazul unei construcții etanșe la aer.
… și izolația este perfectă
1m
39“
+20°C
68 °F
Joint 1 mm
0.04“
1m
39“
14 cm
5.5“
6
Systeminterior
Climat
advantages
neplăcut pe timp de vară
Fizi
ca clădirilor
Noțiuni de bază
Climat interior neplăcut pe timp de vară
Izolația termică în timpul verii se caracterizează prin timpul de ore necesar căldurii prezente sub acoperiș pentru a
ajunge în interiorul structurii (defazare) și prin creșterea asociată a temperaturii interioare în comparație cu
temperatura exterioară (amortizarea amplitudinii).
Camere răcoroase vara
Schimbarea fazei și amortizarea amplitudinii sunt
calculate pentru protecția termică vara. Aici este
detaliată aici o structură de izolație termică etanșă, la
care căldura trebuie să funcționeze, por cu por.
Supraîncălzire datorită fluxului de aer
Golurile din stratul de etanșeitate la aer facilitează
pătrunderea aerului din exterior spre interior și astfel la
un schimb mare de aer, ca rezultat a diferenței mari de
temperatură și presiune. Atfel, izolația termică nu mai
este eficientă la izolarea căldurii (vara) iar rezultatul este
un climat prea cald și neplăcut în c
lădire.
proclima.com
Climat interior
System
nesănătos
advantages
iarna
7
Fizica clădirilor
Noțiuni de bază
Climat interior nesănătos pe timp de iarnă
Umiditatea relativă a unei case ar trebui să fie confortabilă, de 40-60% în care se încălzește locuința. Un climat interior
prea uscat este dăunător pentru sănătate oamenilor.
Aerul rece și uscat pătrunde prin goluri
Un fenomen frecvent observat în timpul iernii este aerul
interior uscat, acesta fiind rezultatul faptului că aerul
rece din exterior pătrunde în clădirie prin goluri. Atunci
când acest aer rece se încălzește la interior, umiditatea sa
relativă se reduce. Din acest motiv, clădirile cu
etanșeitate la aer slabă tind să aibă aer prea uscat iarna,
iar acest lucru nu poate fi îmbunătățit semnificativ prin
sistemele de umidificare.
Umiditatea relativă scăzută are un efect
negativ asupra sănătății și confortului
Exemplu: Aerul rece la -5 °C poate menține maxim 2,0
g / m3 de u
miditate la o umiditate relativă de 80%. Dacă
acest aer este încălzit la 20 °C (climatul interior standard
iarna), umiditatea relativă (rH) scade la 11,6%.
Max. absolute wasser content in air [g]
25
23.1
20
17.3
15
10
5
12.9
80 % rel. rH
at -5°C [23°F]
= 2 g/m3 6.8
2.5
3.3
9.3
2 g/m3 =
11.6 % rel. rH
at 20 °C [68 °F]
0
-5[23] 0[32] 5[41] 10[50] 15[59] 20[68] 25[77]
temperature [°C][°F]
… și izolația este perfectă
8
System parcurs
Drumul
advantages
de umiditate
Fizica clădirilor
Noțiuni de bază
Drumul parcurs de umiditate
Structurile de izolație termică trebuie protejate împotriva umidității care ar putea provoca daune și mucegai. Acest
lucru se realizează cu ajutorul membranelor de control al vaporilor și de etanșare la aer.
Difuzia are loc într-un mod planificat
De reținut
Difuzie:
Difuzia are loc datorită diferenței de presiune dintre
interior și exterior. Schimbul nu are loc prin goluri, ci
O barieră de vapori cu o
sub formă de u
miditate care trece printr-un material
valoarea sd de 2,3 m (valoarea
g: 11,5 MN·s/g) permite pe timp monolitic, etanș la aer. Difuzia este în general din interior
de iarnă aprox. 5 g de umiditate spre exterior în timpul iernii și din exterior spre interior în
timpul verii. Pătrunderea umidității în structură depinde
pe metru pătrat să pătrundă
de rezistența la difuzie a materialului. În Europa Centrală,
în structura clădirii în fiecare
perioada cu temperaturi exterioare calde este mai lungă
zi.
decât perioada cu temperaturi reci, ceea ce înseamnă că
se poate usca mai multă umiditate din structură.
Neprevăzut: Pătrunderea umezelii prin
componentele adiacente
Difuzie din lateral:
În acest caz, umezeala intră în izolația termică printr-o
componentă adiacentă. Această componentă este în
general etanșă la aer, dar are o rezistență la difuzie mai
mică decât bariera de vapori.
Ca exemplu aici, este un perete de zidărie cu un strat de
etanșeit
ate la aer de tencuială. Dacă structurile care sunt
închise la difuzie la exterior au o barieră de vapori în
interior care să permită uscarea puțină sau deloc către
interior, există pericolul unei acumulări de umiditate
care poate rezulta daune structurale.
proclima.com
PathsSystem
taken by
advantages
moisture
9
Fizica clădirilor
Noțiuni de bază
Neprevăzut: Umiditatea din materialele
de construcție
Materiale de construcție umede:
Construcțiile noi includ de asemenea multă umiditate
datorită materialelor de construcție în sine. Acest exemplu
ilustrează cantitățile care pot fi stocate: un acoperiș cu
6/22 căpriori, e = 70 cm și o densitate a lemnului de 500
kg pe metru cub va avea aproximativ 10 kg de lemn pe
metru pătrat; dacă acest lemn se usucă cu doar 1%, 100 g
de apă vor fi eliberate pe metru pătrat sau 1000 g pentru
10% uscare sau 2000 g pentru 20%, această umiditate se
usucă din căpriori și poate pătrunde în alte elemente ale
clădirii.
Neprevăzut: Flux de aer (Convecție)
Convecție:
Mișcarea aerului este denumită convecție. Acest lucru
poate apărea în structurile de izolație termică dacă există
goluri în stratul de etanșare la aer. Diferența de
temperatură dintre climatul interior și cel exterior duce,
de asemenea, la o diferență de presiune, pe care fluxul de
aer încearcă să o echilibreze. Câteva sute de grame de
umiditate pot intra în izolație datorită convecției într-o
singură zi și se poate acumula acolo sub formă de
condens.
… și izolația este perfectă
10
System advantages
Formarea
condensului
Fizica clădirilor
Noțiuni de bază
Formarea condensului la o umiditate
relativă de 50%
Aerului este responsabil pentru formarea condensului:
aerul cald poate reține mai multă umiditate decât aerul
rece.
Izolația termică din structurile clădirilor separă aerul
interior cald cu conținut ridicat de umiditate, de aerul
rece exterior cu conținut redus de umiditate. Dacă ae
Neprevăzut: Flux de aer (Convecție)
Convecție:
Mișcarea aerului este denumită convecție. Acest lucru
poate apărea în structurile de izolație termică dacă există
goluri în stratul de etanșare la aer. Diferența de
temperatură dintre climatul interior și cel exterior duce,
de asemenea, la o diferență de presiune, pe care fluxul de
aer încearcă să o echilibreze. Câteva sute de grame de
umiditate pot intra în izolație datorită convecției într-o
singură zi și se poate acumula acolo sub formă de
condens.
… și izolația este perfectă
10
System advantages
Formarea
condensului
Fizica clădirilor
Noțiuni de bază
Formarea condensului la o umiditate
relativă de 50%
Aerului este responsabil pentru formarea condensului:
aerul cald poate reține mai multă umiditate decât aerul
rece.
Izolația termică din structurile clădirilor separă aerul
interior cald cu conținut ridicat de umiditate, de aerul
rece exterior cu conținut redus de umiditate. Dacă ae
... ascunde
Alte documentatii ale aceleasi game Vezi toate
Catalog, brosura
8 p | RO
INTELLO PLUS
Catalog, brosura
6 p | RO
AEROSANA VISCONN FIBRE
