Echipament sudura MIG/MAG FRONIUS Transpuls Synergic 4000

Limba: Romana

255 afisari

Tip documentatie: Catalog, brosura

Pagina 1 - Echipament sudura MIG/MAG FRONIUS Transpuls Synergic 4000 Catalog, brosura Romana COLD...

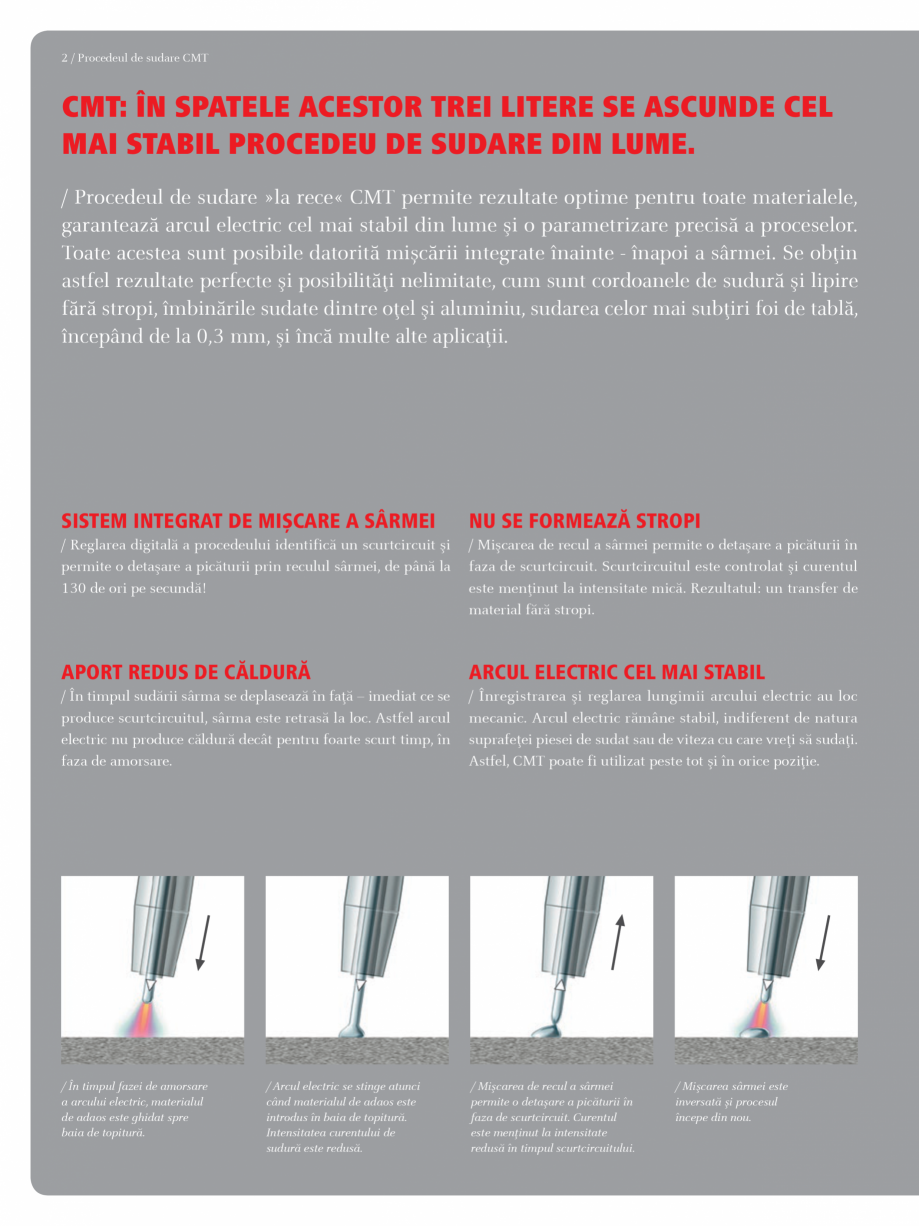

COLD METAL TRANSFER. / Tehnologia. 2 / Procedeul de sudare CMT CMT: ÎN SPATELE ACESTOR TREI LITERE SE ASCUNDE CEL MAI STABIL PROCEDEU DE SUDARE DIN LUME. / Procedeul de sudare »la rece« CMT permite rezultate optime pentru toate materialele, garantează arcul electric cel mai stabil din lume şi o parametrizare precisă a proceselor. Toate acestea sunt posibile datorită mișcării integrate înainte - înapoi a sârmei. Se obţin astfel rezultate perfecte şi posibilităţi nelimitate, cum sunt cordoanele de sudură şi lipire fără stropi, îmbinările sudate dintre oţel şi aluminiu, sudarea celor mai subţiri foi de tablă, începând de la 0,3 mm, şi încă multe alte aplicaţii. SISTEM INTEGRAT DE MIŞCARE A SÂRMEI NU SE FORMEAZĂ STROPI / Reglarea digitală a procedeului identifică un scurtcircuit şi permite o detaşare a picăturii prin reculul sârmei, de până la 130 de ori pe secundă! / Mişcarea de recul a sârmei permite o detaşare a picăturii în faza d

Pagina 1-Echipament sudura MIG/MAG FRONIUS Transpuls Synergic 4000 Catalog, brosura Romana COLD METAL...

Pagina 2 - Echipament sudura MIG/MAG FRONIUS Transpuls Synergic 4000 Catalog, brosura Romana e...

e scurtcircuit. Scurtcircuitul este controlat şi curentul este menţinut la intensitate mică. Rezultatul: un transfer de material fără stropi. APORT REDUS DE CĂLDURĂ ARCUL ELECTRIC CEL MAI STABIL / În timpul sudării sârma se deplasează în faţă – imediat ce se produce scurtcircuitul, sârma este retrasă la loc. Astfel arcul electric nu produce căldură decât pentru foarte scurt timp, în faza de amorsare. / Înregistrarea şi reglarea lungimii arcului electric au loc mecanic. Arcul electric rămâne stabil, indiferent de natura suprafeţei piesei de sudat sau de viteza cu care vreţi să sudaţi. Astfel, CMT poate fi utilizat peste tot şi în orice poziţie. / În timpul fazei de amorsare a arcului electric, materialul de adaos este ghidat spre baia de topitură. / Mişcarea de recul a sârmei permite o detaşare a picăturii în faza de scurtcircuit. Curentul este menţinut la intensitate redusă în timpul scurtcircuitului. / Arcul electric se stinge atunci c

Pagina 2-Echipament sudura MIG/MAG FRONIUS Transpuls Synergic 4000 Catalog, brosura Romana e scurtcircuit....

Pagina 3 - Echipament sudura MIG/MAG FRONIUS Transpuls Synergic 4000 Catalog, brosura Romana ând...

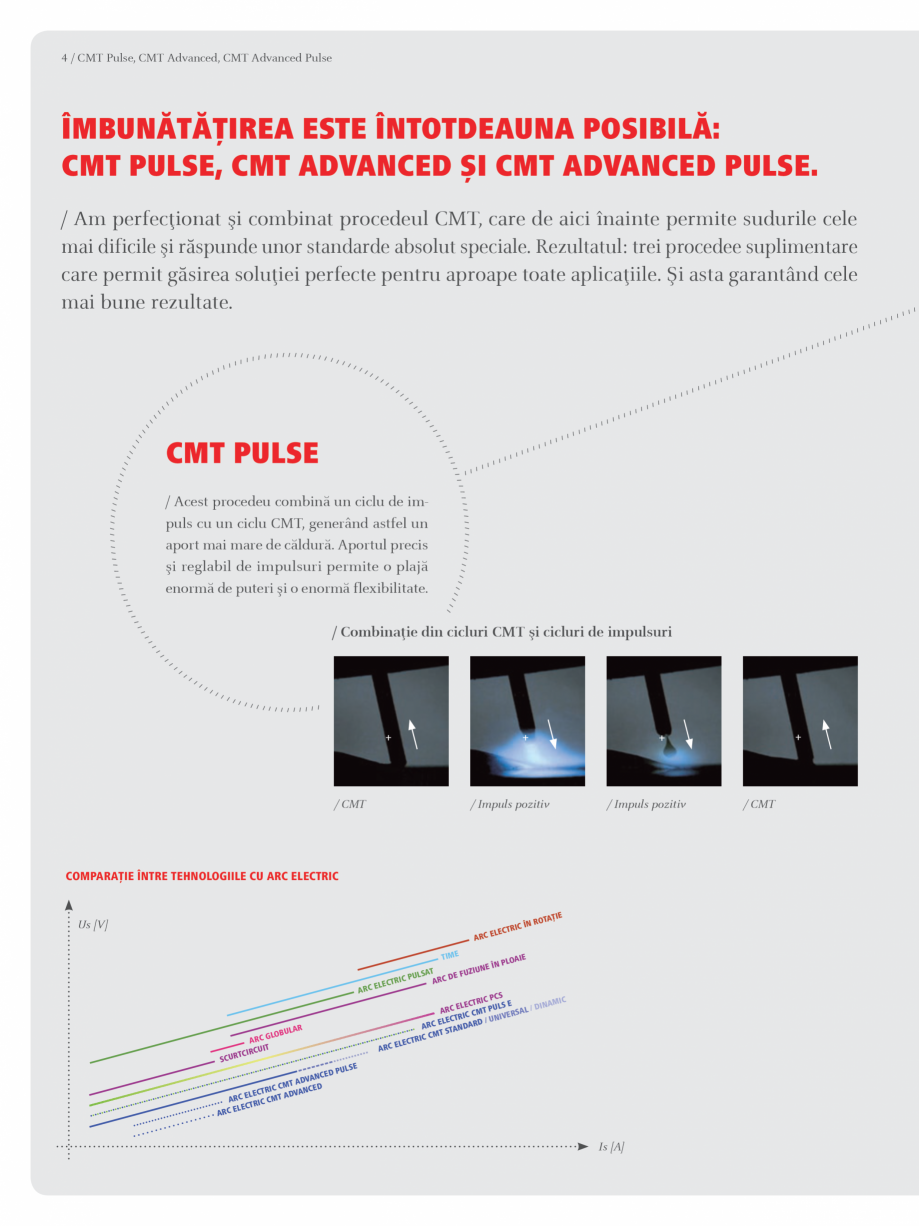

ând materialul de adaos este introdus în baia de topitură. Intensitatea curentului de sudură este redusă. / Mişcarea sârmei este inversată şi procesul începe din nou. 4 / CMT Pulse, CMT Advanced, CMT Advanced Pulse ÎMBUNĂTĂŢIREA ESTE ÎNTOTDEAUNA POSIBILĂ: CMT PULSE, CMT ADVANCED şi CMT ADVANCED PULSE. / Am perfecţionat şi combinat procedeul CMT, care de aici înainte permite sudurile cele mai dificile şi răspunde unor standarde absolut speciale. Rezultatul: trei procedee suplimentare care permit găsirea soluţiei perfecte pentru aproape toate aplicaţiile. Şi asta garantând cele mai bune rezultate. / / / / / Acest procedeu combină un ciclu de impuls cu un ciclu CMT, generând astfel un aport mai mare de căldură. Aportul precis şi reglabil de impulsuri permite o plajă enormă de puteri şi o enormă flexibilitate. / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / /

Pagina 3-Echipament sudura MIG/MAG FRONIUS Transpuls Synergic 4000 Catalog, brosura Romana ând materialul...

Pagina 4 - Echipament sudura MIG/MAG FRONIUS Transpuls Synergic 4000 Catalog, brosura Romana / / /
...

/ / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / CMT PULSE / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / Combinaţie din cicluri CMT şi cicluri de impulsuri / / / / / / / / / / / / / / / / / / / / / / / / / / / + + / CMT / Impuls pozitiv / Impuls pozitiv COMPARAŢIE ÎNTRE TEHNOLOGIILE CU ARC ELECTRIC Us [V] CTRIC ELE ARC TIME ARC ULAR GLOB ARC UIT TCIRC SCUR E ÎN N AT UZIU PULS ARC DE F TRIC ELEC ARC TAŢIE ÎN RO IE PLOA PCS MIC TRIC ELEC T PULS E L / DINA A ARC IC CM UNIVERS TR ELEC DARD / ARC TAN MT S RIC C T ELEC LSE D PU NCE ADVA CMT NCED TRIC ELEC MT ADVA ARC RIC C ECT RC EL + + A Is [A] / CMT / / / / / / / / CMT Pulse, CMT Advanced, CMT Advanced Pulse / 5 / / / CMT ADVANCED / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / /

Pagina 5 - Echipament sudura MIG/MAG FRONIUS Transpuls Synergic 4000 Catalog, brosura Romana /
/ /...

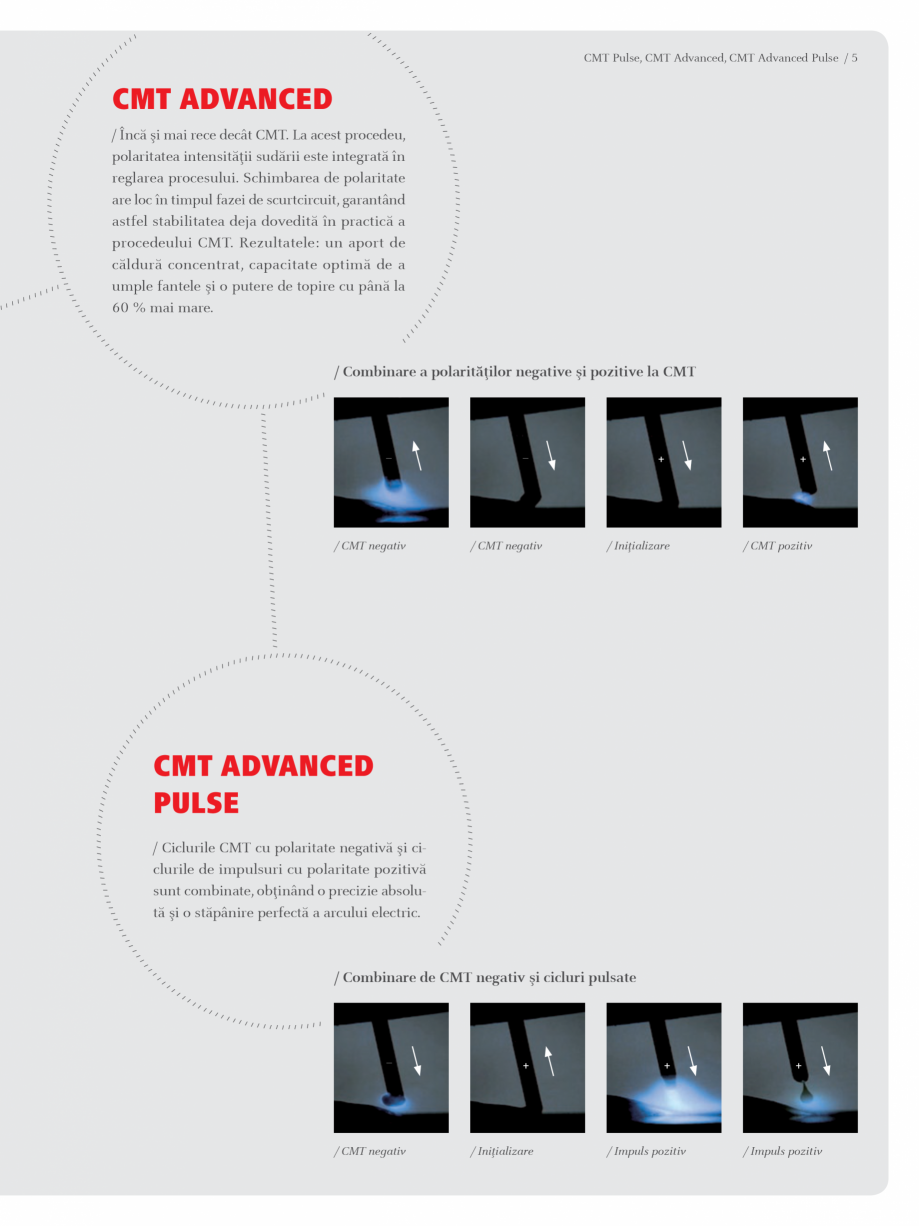

/ / / / / / Încă şi mai rece decât CMT. La acest procedeu, polaritatea intensităţii sudării este integrată în reglarea procesului. Schimbarea de polaritate are loc în timpul fazei de scurtcircuit, garantând astfel stabilitatea deja dovedită în practică a procedeului CMT. Rezultatele: un aport de căldură concentrat, capacitate optimă de a umple fantele şi o putere de topire cu până la 60 % mai mare. / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / Combinare a polarităţilor negative şi pozitive la CMT / CMT negativ / CMT negativ + / Iniţializare + / CMT pozitiv / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / – – / / / / / / / / / / / / / / / / / / / / /

Pagina 6 - Echipament sudura MIG/MAG FRONIUS Transpuls Synergic 4000 Catalog, brosura Romana / /
/ ...

/ / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / Ciclurile CMT cu polaritate negativă şi ciclurile de impulsuri cu polaritate pozitivă sunt combinate, obţinând o precizie absolută şi o stăpânire perfectă a arcului electric. / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / CMT ADVANCED PULSE / / Combinare de CMT negativ şi cicluri pulsate / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / – / CMT negativ + / Iniţializare + / Impuls pozitiv + / Impuls pozitiv 6 / CMT - punctele forte CMT ÎN PRACTICĂ: PUNCTE FORTE ŞI APLICAŢII. / Avantaje decisive pledează pentru CMT: Este ceea ce dovedesc exemplele noastre impresionante de aplicaţii. CAPACITATE OPTIMĂ DE A UMPLE FANTELE / CMT Advanced permite creşterea capacităţii de a umple fantele, de exemplu pentru aluminiu cu grosimi de 2 mm, de la 1 mm la 2,5 mm - în comparaţie cu sudarea prin impulsuri. CU 50% MAI PUŢI

Pagina 7 - Echipament sudura MIG/MAG FRONIUS Transpuls Synergic 4000 Catalog, brosura Romana NĂ...

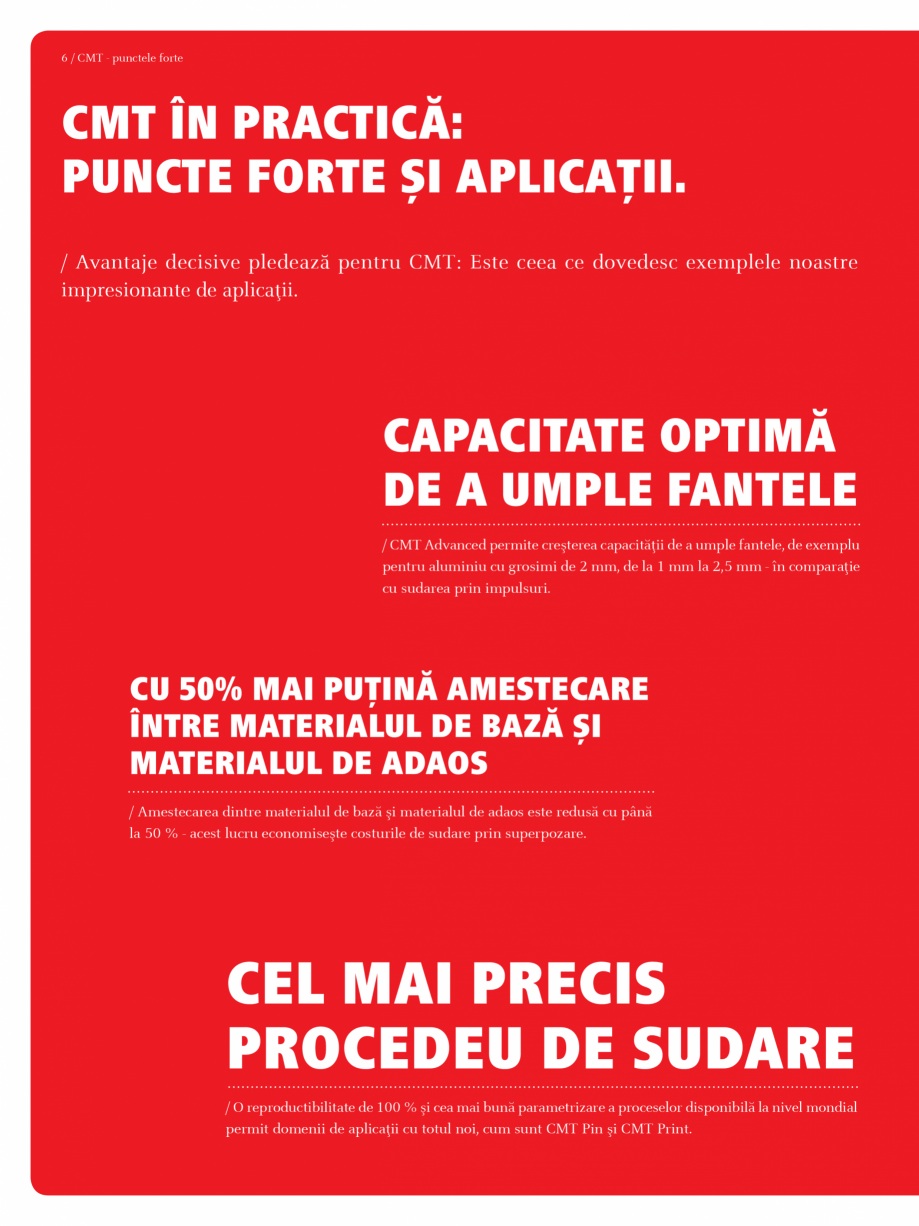

NĂ AMESTECARE ÎNTRE MATERIALUL DE BAZĂ ŞI MATERIALUL DE ADAOS / Amestecarea dintre materialul de bază şi materialul de adaos este redusă cu până la 50 % - acest lucru economiseşte costurile de sudare prin superpozare. CEL MAI PRECIS PROCEDEU DE SUDARE / O reproductibilitate de 100 % şi cea mai bună parametrizare a proceselor disponibilă la nivel mondial permit domenii de aplicaţii cu totul noi, cum sunt CMT Pin şi CMT Print. CMT - punctele forte / 7 FORMARE MINIMĂ DE STROPI / Formare de stropi redusă cu până la 99%, de exemplu la sudarea oţelului, în comparaţie cu sudarea în impulsuri şi cu regimul scurtcircuit. DEFORMARE MINIMĂ / Aportul de căldură redus permite o deformare mai redusă, de exemplu la foile mai subţiri din oţel. De aceea, nu mai sunt necesare lucrări de pregătire şi de finisare. APORT REDUS DE CĂLDURĂ / Aport de căldură cu până la 90% mai mic, de ex. în timpul unei sudări CMT pe aluminiu, în comparaţie cu WIG-KD. VITEZĂ

Pagina 7-Echipament sudura MIG/MAG FRONIUS Transpuls Synergic 4000 Catalog, brosura Romana NĂ AMESTECARE...

Pagina 8 - Echipament sudura MIG/MAG FRONIUS Transpuls Synergic 4000 Catalog, brosura Romana DE...

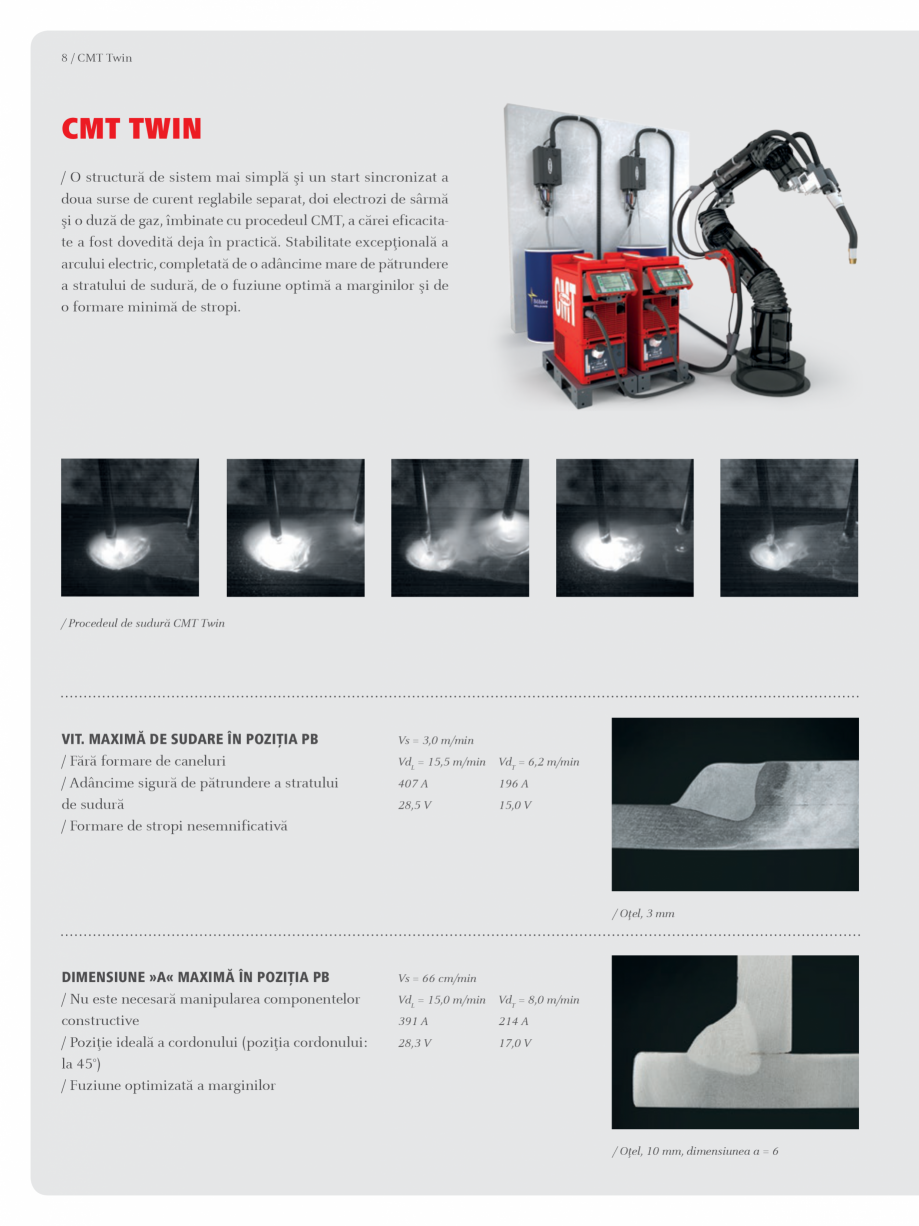

DE SUDARE MAI MARE / O viteză de până la 10 ori mai mare, la aceeaşi calitate a sudării şi o fuziune la fel de bună a marginilor, de ex. pe crom/nichel - cu un excelent aspect al cordonului de sudură. 8 / CMT Twin CMT TWIN / O structură de sistem mai simplă şi un start sincronizat a doua surse de curent reglabile separat, doi electrozi de sârmă şi o duză de gaz, îmbinate cu procedeul CMT, a cărei eficacitate a fost dovedită deja în practică. Stabilitate excepţională a arcului electric, completată de o adâncime mare de pătrundere a stratului de sudură, de o fuziune optimă a marginilor şi de o formare minimă de stropi. / Procedeul de sudură CMT Twin VIT. MAXIMĂ DE SUDARE ÎN POZIŢIA PB / Fără formare de caneluri / Adâncime sigură de pătrundere a stratului de sudură / Formare de stropi nesemnificativă Vs = 3,0 m/min VdL = 15,5 m/min VdT = 6,2 m/min 407 A 196 A 28,5 V 15,0 V / Oţel, 3 mm DIMENSIUNE »a« MAXIMĂ ÎN POZIŢIA PB / Nu e

Pagina 8-Echipament sudura MIG/MAG FRONIUS Transpuls Synergic 4000 Catalog, brosura Romana DE SUDARE
MAI...

Pagina 9 - Echipament sudura MIG/MAG FRONIUS Transpuls Synergic 4000 Catalog, brosura Romana ste...

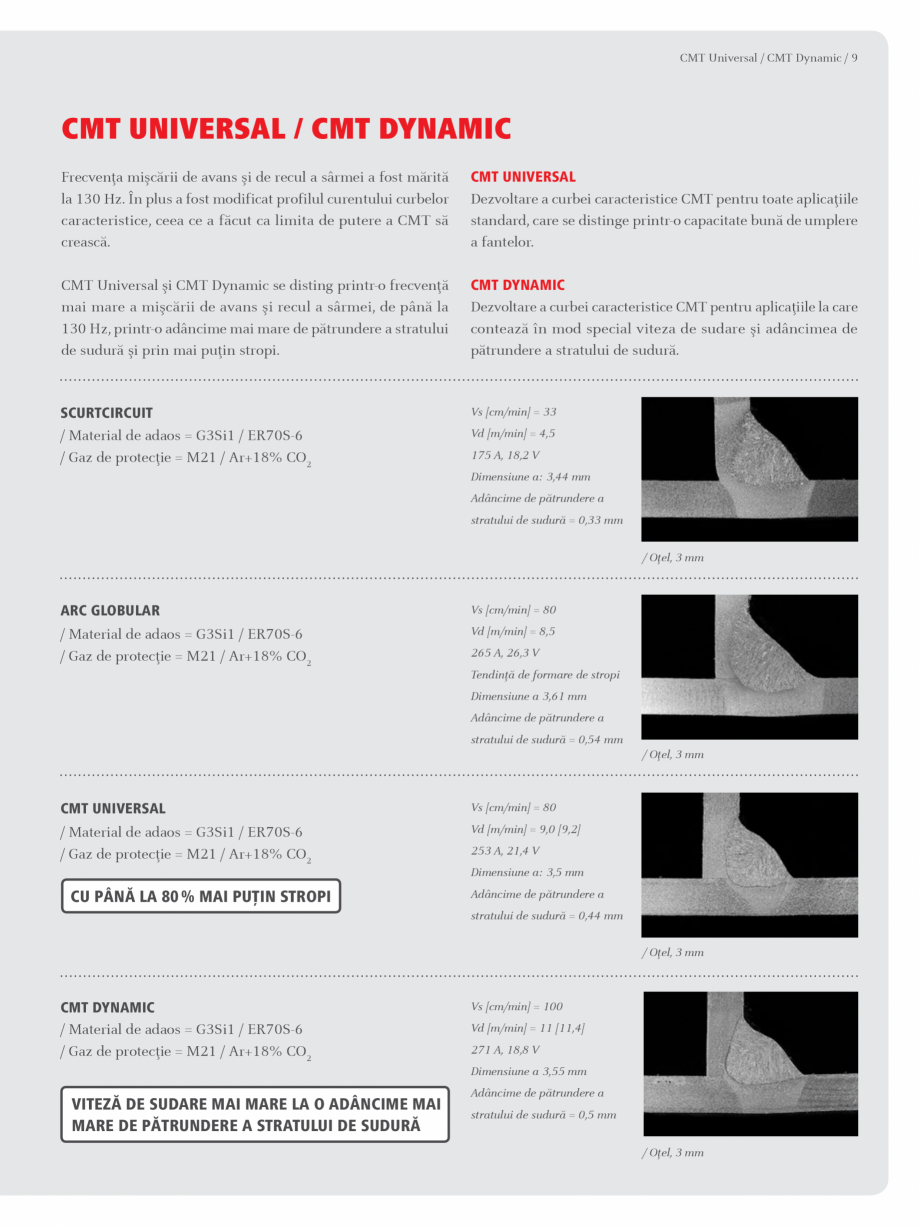

ste necesară manipularea componentelor constructive / Poziţie ideală a cordonului (poziţia cordonului: la 45°) / Fuziune optimizată a marginilor Vs = 66 cm/min VdL = 15,0 m/min VdT = 8,0 m/min 391 A 214 A 28,3 V 17,0 V / Oţel, 10 mm, dimensiunea a = 6 CMT Universal / CMT Dynamic / 9 CMT UNIVERSAL / CMT DYNAMIC Frecvenţa mişcării de avans şi de recul a sârmei a fost mărită la 130 Hz. În plus a fost modificat profilul curentului curbelor caracteristice, ceea ce a făcut ca limita de putere a CMT să crească. CMT UNIVERSAL Dezvoltare a curbei caracteristice CMT pentru toate aplicaţiile standard, care se distinge printr-o capacitate bună de umplere a fantelor. CMT Universal şi CMT Dynamic se disting printr-o frecvenţă mai mare a mişcării de avans şi recul a sârmei, de până la 130 Hz, printr-o adâncime mai mare de pătrundere a stratului de sudură şi prin mai puţin stropi. CMT DYNAMIC Dezvoltare a curbei caracteristice CMT pentru aplicaţiile la

Pagina 9-Echipament sudura MIG/MAG FRONIUS Transpuls Synergic 4000 Catalog, brosura Romana ste necesară...

Pagina 10 - Echipament sudura MIG/MAG FRONIUS Transpuls Synergic 4000 Catalog, brosura Romana care...

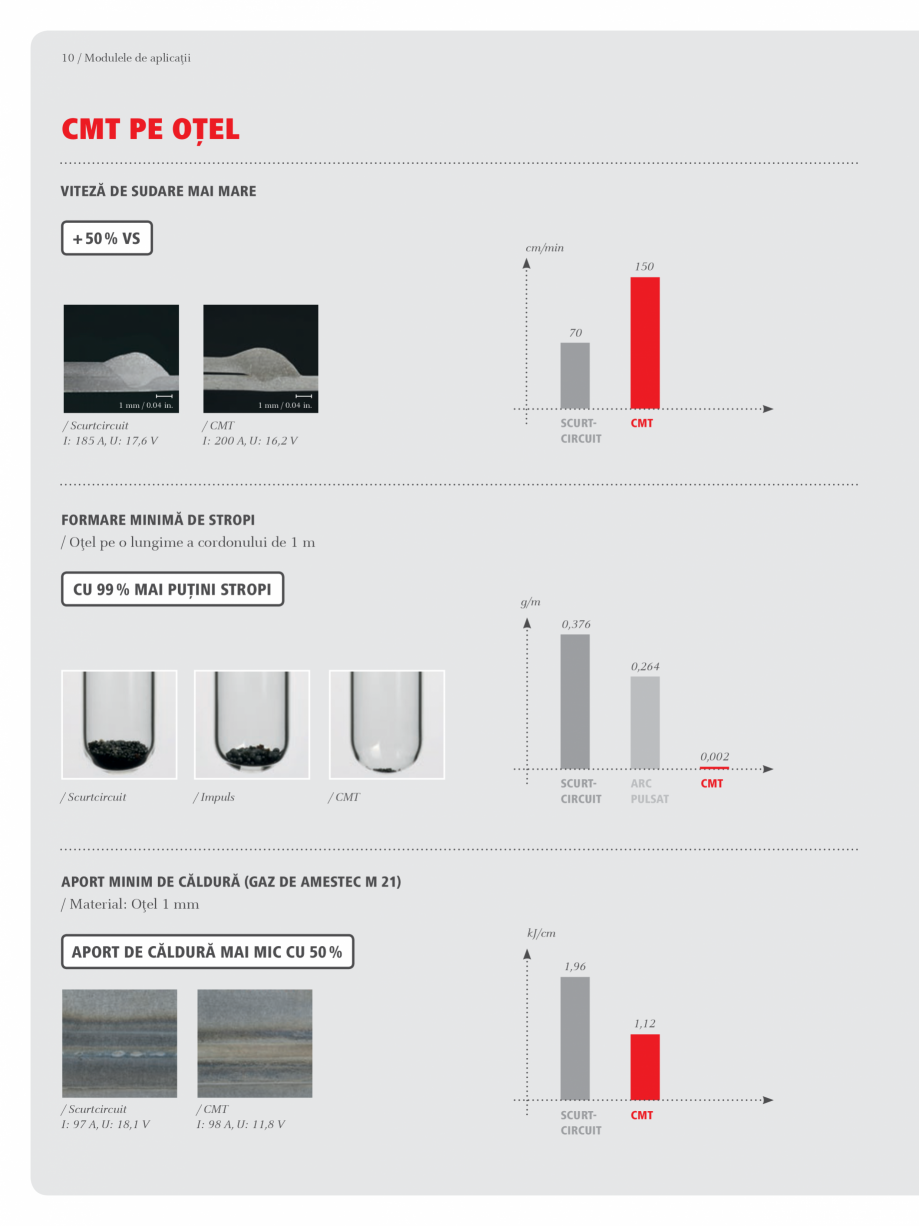

care contează în mod special viteza de sudare şi adâncimea de pătrundere a stratului de sudură. SCURTCIRCUIT / Material de adaos = G3Si1 / ER70S-6 / Gaz de protecţie = M21 / Ar+18% CO2 Vs [cm/min] = 33 Vd [m/min] = 4,5 175 A, 18,2 V Dimensiune a: 3,44 mm Adâncime de pătrundere a stratului de sudură = 0,33 mm / Oţel, 3 mm ARC GLOBULAR Vs [cm/min] = 80 / Material de adaos = G3Si1 / ER70S-6 / Gaz de protecţie = M21 / Ar+18% CO2 Vd [m/min] = 8,5 265 A, 26,3 V Tendinţă de formare de stropi Dimensiune a 3,61 mm Adâncime de pătrundere a stratului de sudură = 0,54 mm / Oţel, 3 mm CMT UNIVERSAL Vs [cm/min] = 80 / Material de adaos = G3Si1 / ER70S-6 / Gaz de protecţie = M21 / Ar+18% CO2 Vd [m/min] = 9,0 [9,2] CU PÂNĂ LA 80 % MAI PUŢIN STROPI 253 A, 21,4 V Dimensiune a: 3,5 mm Adâncime de pătrundere a stratului de sudură = 0,44 mm / Oţel, 3 mm CMT DYNAMIC / Material de adaos = G3Si1 / ER70S-6 / Gaz de protecţie = M21 / Ar+18% CO2 Vs [cm/min] = 100 Vd [m

Pagina 10-Echipament sudura MIG/MAG FRONIUS Transpuls Synergic 4000 Catalog, brosura Romana care
contează...

Pagina 11 - Echipament sudura MIG/MAG FRONIUS Transpuls Synergic 4000 Catalog, brosura Romana /min]...

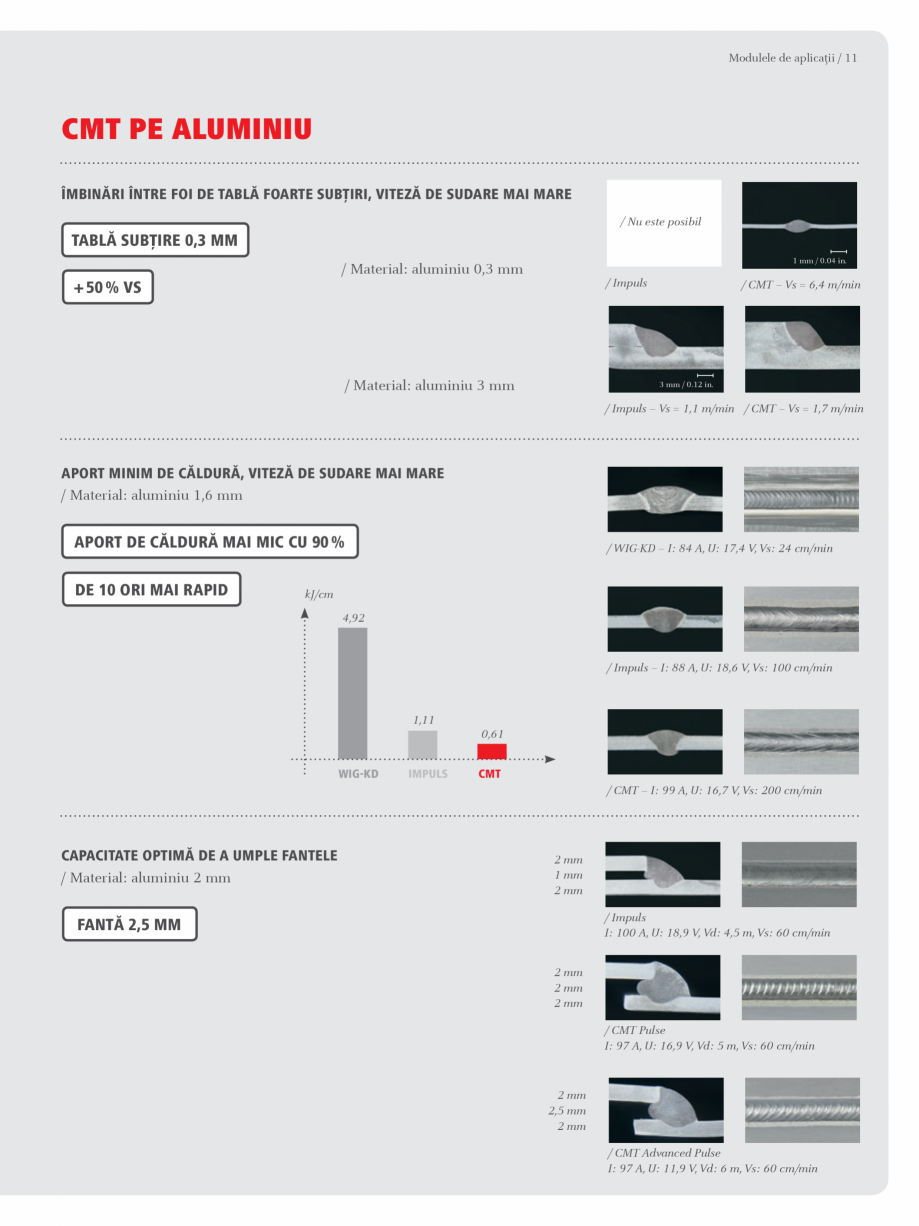

/min] = 11 [11,4] 271 A, 18,8 V Dimensiune a 3,55 mm VITEZĂ DE SUDARE MAI MARE LA O ADÂNCIME MAI MARE DE PĂTRUNDERE A STRATULUI DE SUDURĂ Adâncime de pătrundere a stratului de sudură = 0,5 mm / Oţel, 3 mm 10 / Modulele de aplicaţii CMT PE OŢEL VITEZĂ DE SUDARE MAI MARE + 50 % VS cm/min 150 70 1 mm / 0.04 in. / Scurtcircuit I: 185 A, U: 17,6 V 1 mm / 0.04 in. SCURTCIRCUIT / CMT I: 200 A, U: 16,2 V CMT FORMARE MINIMĂ DE STROPI / Oţel pe o lungime a cordonului de 1 m CU 99 % MAI PUŢINI STROPI g/m 0,376 0,264 0,002 / Scurtcircuit / Impuls SCURTCIRCUIT / CMT ARC PULSAT APORT MINIM DE CĂLDURĂ (GAZ DE AMESTEC M 21) / Material: Oţel 1 mm kJ/cm APORT DE CĂLDURĂ MAI MIC CU 50 % 1,96 1,12 / Scurtcircuit I: 97 A, U: 18,1 V / CMT I: 98 A, U: 11,8 V SCURTCIRCUIT CMT CMT Modulele de aplicaţii / 11 CMT PE ALUMINIU ÎMBINĂRI ÎNTRE FOI DE TABLĂ FOARTE SUBŢIRI, VITEZĂ DE SUDARE MAI MARE / Nu este posibil TABLĂ SUBŢIRE 0,3 mm 1 mm / 0.0

Pagina 11-Echipament sudura MIG/MAG FRONIUS Transpuls Synergic 4000 Catalog, brosura Romana /min] = 11 [11,4]...

Pagina 12 - Echipament sudura MIG/MAG FRONIUS Transpuls Synergic 4000 Catalog, brosura Romana 4 in....

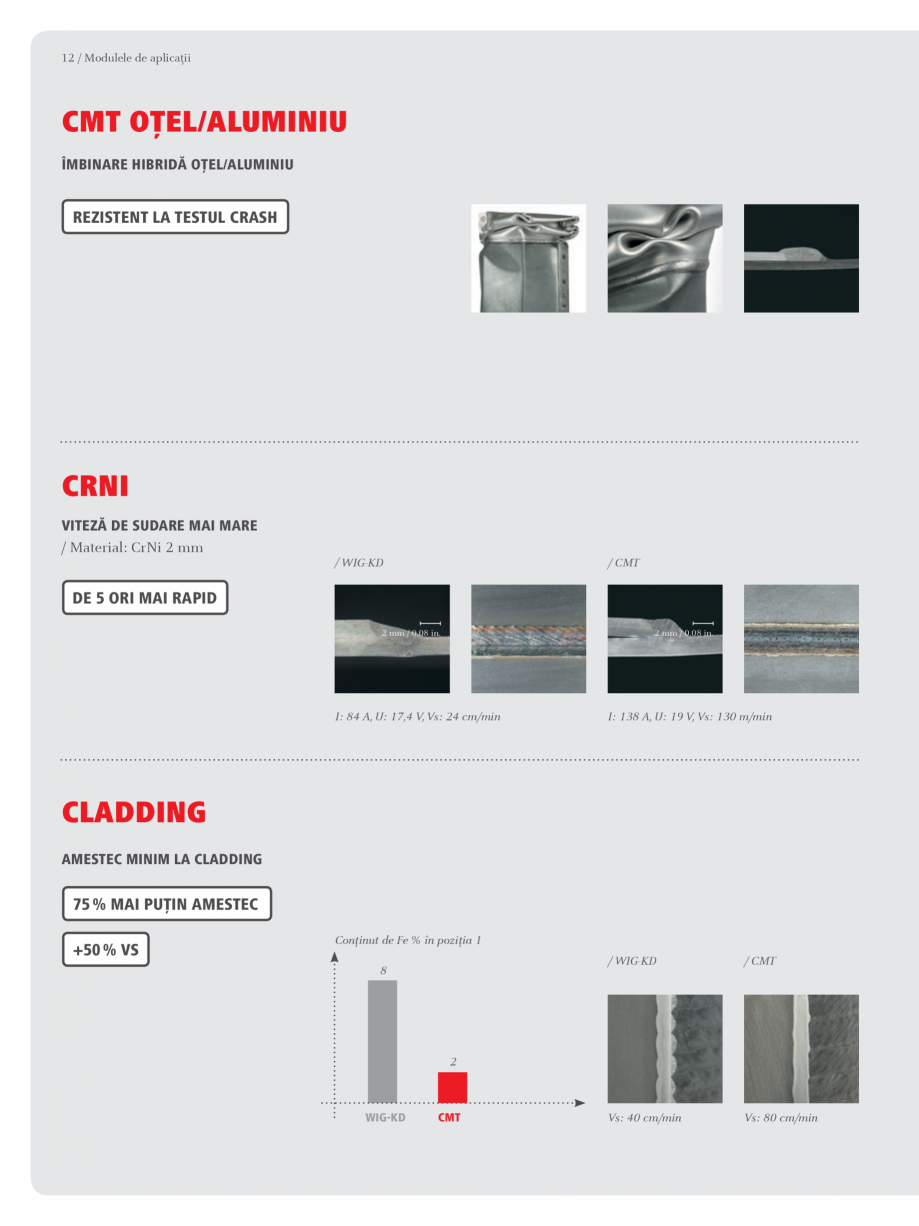

4 in. / Material: aluminiu 0,3 mm + 50 % VS / Impuls / Material: aluminiu 3 mm / CMT – Vs = 6,4 m/min 3 mm / 0.12 in. / Impuls – Vs = 1,1 m/min / CMT – Vs = 1,7 m/min APORT MINIM DE CĂLDURĂ, VITEZĂ DE SUDARE MAI MARE / Material: aluminiu 1,6 mm APORT DE CĂLDURĂ MAI MIC CU 90 % DE 10 ORI MAI RAPID / WIG-KD – I: 84 A, U: 17,4 V, Vs: 24 cm/min kJ/cm 4,92 / Impuls – I: 88 A, U: 18,6 V, Vs: 100 cm/min 1,11 WIG-KD Impuls 0,61 CMT / CMT – I: 99 A, U: 16,7 V, Vs: 200 cm/min CAPACITATE OPTIMĂ DE A UMPLE FANTELE / Material: aluminiu 2 mm 2 mm 1 mm 2 mm / Impuls I: 100 A, U: 18,9 V, Vd: 4,5 m, Vs: 60 cm/min FANTĂ 2,5 MM 2 mm 2 mm 2 mm / CMT Pulse I: 97 A, U: 16,9 V, Vd: 5 m, Vs: 60 cm/min 2 mm 2,5 mm 2 mm / CMT Advanced Pulse I: 97 A, U: 11,9 V, Vd: 6 m, Vs: 60 cm/min 12 / Modulele de aplicaţii CMT OŢEL/ALUMINIU ÎMBINARE HIBRIDĂ OŢEL/ALUMINIU REZISTENT LA TESTUL CRASH CRNI VITEZĂ DE SUDARE MAI MARE / Material: CrNi 2 mm / WIG-KD / CMT DE

Pagina 13 - Echipament sudura MIG/MAG FRONIUS Transpuls Synergic 4000 Catalog, brosura Romana 5...

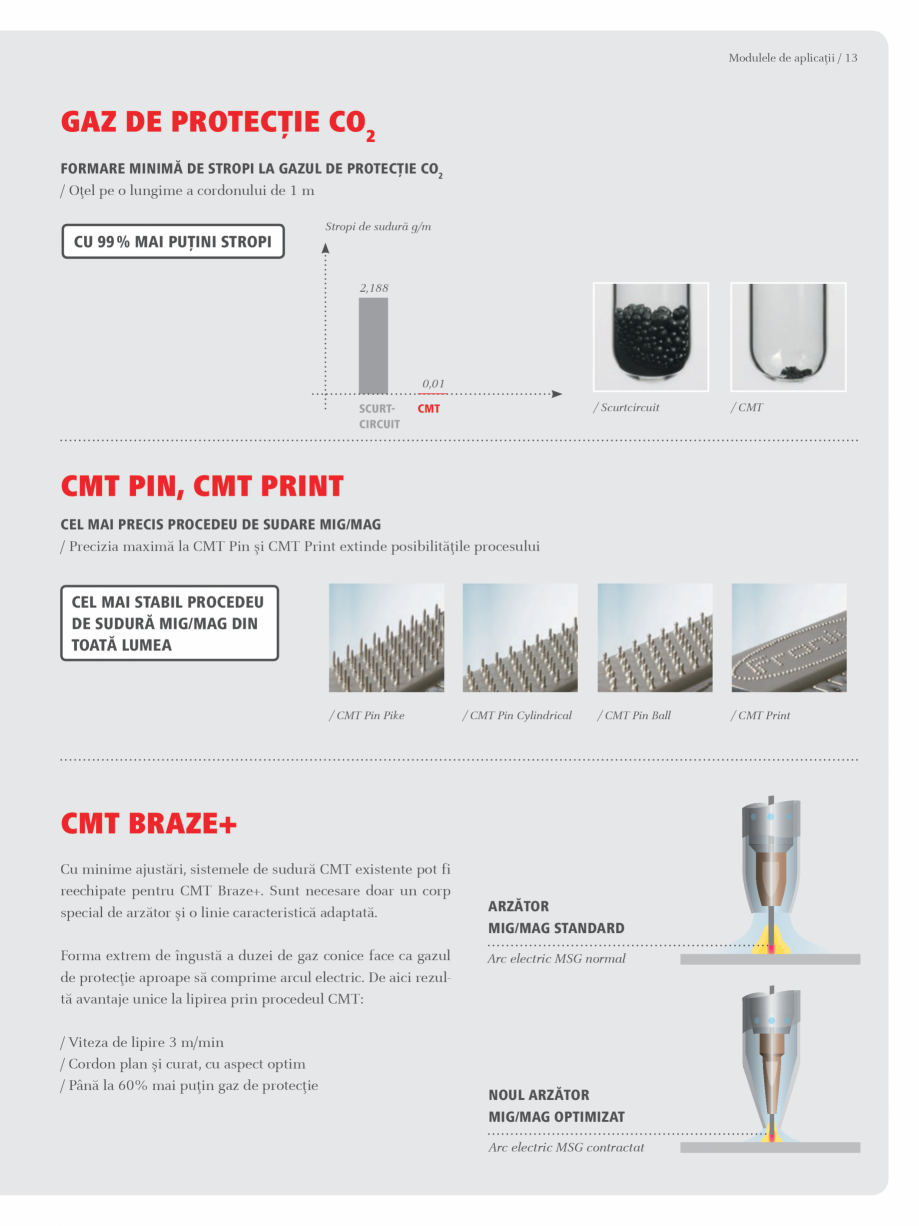

5 ORI MAI RAPID 2 mm / 0.08 in. 2 mm / 0.08 in. I: 84 A, U: 17,4 V, Vs: 24 cm/min I: 138 A, U: 19 V, Vs: 130 m/min CLADDING AMESTEC MINIM LA CLADDING 75 % MAI PUŢIN AMESTEC +50 % VS Conţinut de Fe % în poziţia 1 / WIG-KD 8 / CMT Vs: 40 cm/min Vs: 80 cm/min 2 WIG-KD CMT Modulele de aplicaţii / 13 GAZ DE PROTECŢIE CO2 FORMARE MINIMĂ DE STROPI LA GAZUL DE PROTECŢIE CO2 / Oţel pe o lungime a cordonului de 1 m CU 99 % MAI PUŢINI STROPI Stropi de sudură g/m 2,188 0,01 SCURTCIRCUIT / Scurtcircuit CMT / CMT CMT PIN, CMT PRINT CEL MAI PRECIS PROCEDEU DE SUDARE MIG/MAG / Precizia maximă la CMT Pin şi CMT Print extinde posibilităţile procesului CEL MAI STABIL PROCEDEU DE SUDURĂ MIG/MAG DIN TOATĂ LUMEA / CMT Pin Pike / CMT Pin Cylindrical / CMT Pin Ball CMT BRAZE+ Cu minime ajustări, sistemele de sudură CMT existente pot fi reechipate pentru CMT Braze+. Sunt necesare doar un corp special de arzător şi o linie caracteristică adaptată. Forma

Pagina 13-Echipament sudura MIG/MAG FRONIUS Transpuls Synergic 4000 Catalog, brosura Romana 5 ORI MAI RAPID
...

Pagina 14 - Echipament sudura MIG/MAG FRONIUS Transpuls Synergic 4000 Catalog, brosura Romana ...

extrem de îngustă a duzei de gaz conice face ca gazul de protecţie aproape să comprime arcul electric. De aici rezultă avantaje unice la lipirea prin procedeul CMT: / Viteza de lipire 3 m/min / Cordon plan şi curat, cu aspect optim / Până la 60% mai puţin gaz de protecţie ARZĂTOR MIG/MAG STANDARD Arc electric MSG normal NOUL ARZĂTOR MIG/MAG OPTIMIZAT Arc electric MSG contractat / CMT Print 14 / Privire de ansamblu asupra sistemului - roboţi şi CMT Manual ÎNTOTDEAUNA SISTEMUL DE SUDARE PERFECT. INDIFERENT DACĂ PENTRU PROCESE AUTOMATIZATE SAU MANUALE. DISPOZITIV DE AVANS SÂRMĂ / Dispozitiv de avans sârmă cu acţionare cu 4 role pentru un transport precis şi optim al materialului de adaos - de la rola de sârmă la piesa de sudat. SISTEMUL "BUFFER" / Sistemul "Buffer" permite decuplarea antrenării sârmei în faţă de antrenarea sârmei în spate, garantând un transport optim al acesteia. SURSĂ DE CURENT DE SUDARE MIG/MAG REGLATĂ DIGITAL / Sursa de cure

Pagina 14-Echipament sudura MIG/MAG FRONIUS Transpuls Synergic 4000 Catalog, brosura Romana extrem de...

Pagina 15 - Echipament sudura MIG/MAG FRONIUS Transpuls Synergic 4000 Catalog, brosura Romana nt...

nt complet digitalizată, comandată de microprocesor garantează o precizie unică a procesului de sudare, o reproductibilitate exactă şi caracteristici excepţionale de sudare. APARAT DE RĂCIRE / Aparatul de răcire robust şi fiabil este adaptat modularităţii întregului sistem de sudare. Acesta garantează o răcire optimă a apei arzătorului de sudare. Privire de ansamblu asupra sistemului - roboţi şi CMT Manual / 15 / Dacă doriţi să utilizaţi toate posibilităţile, precum şi excelentele caracteristici de sudare şi funcţiile în integralitatea lor, trebuie să gândiţi "în sistem". În combinaţie cu ansamblul componentelor periferice, sursele de curent digital constituie instalaţii de sudare extrem de inovatoare şi inteligente, perfect armonizate unele cu altele. APARAT DE SUDARE AUTOGENĂ ROBACTA DRIVE CMT / Aparat de sudare autogenă integrat pentru robot, echipat cu un servomotor AC extrem de dinamic cu antrenare directă: deplasează sârma de sudare

Pagina 15-Echipament sudura MIG/MAG FRONIUS Transpuls Synergic 4000 Catalog, brosura Romana nt complet...

Pagina 16 - Echipament sudura MIG/MAG FRONIUS Transpuls Synergic 4000 Catalog, brosura Romana în...

în faţă şi în spate de până la 130 de ori pe secundă. Acesta garantează un transport precis al sârmei şi o presiune de apăsare constantă. SISTEM DE CONTACT CONTEC / Două semi-cochilii mobile menţin suprafeţele şi forţele de contact dintre sistemul de contact şi sârma de adaos exact în domeniul nominal definit. Tubul de contact este supus unei uzuri uniforme - efectele dăunătoare procesului şi greu de calculat sunt astfel minimizate. Contec este adecvat pentru toate diametrele de sârmă şi pentru toate materialele. PERFECT WELDING / Dezvoltăm produse şi sisteme complete – manuale şi automatizate – precum şi servicii corespunzătoare pentru clienţii noştri de pe piaţa internaţională de tehnica sudării. Obiectivul nostru este acela de a decodifica »ADN-ul arcului electric«. SOLAR ENERGY / Provocarea este de a realiza saltul la o alimentare cu energie regenerabilă. Viziunea noastră: utilizarea energiei regenerabile pentru a obţine independen
