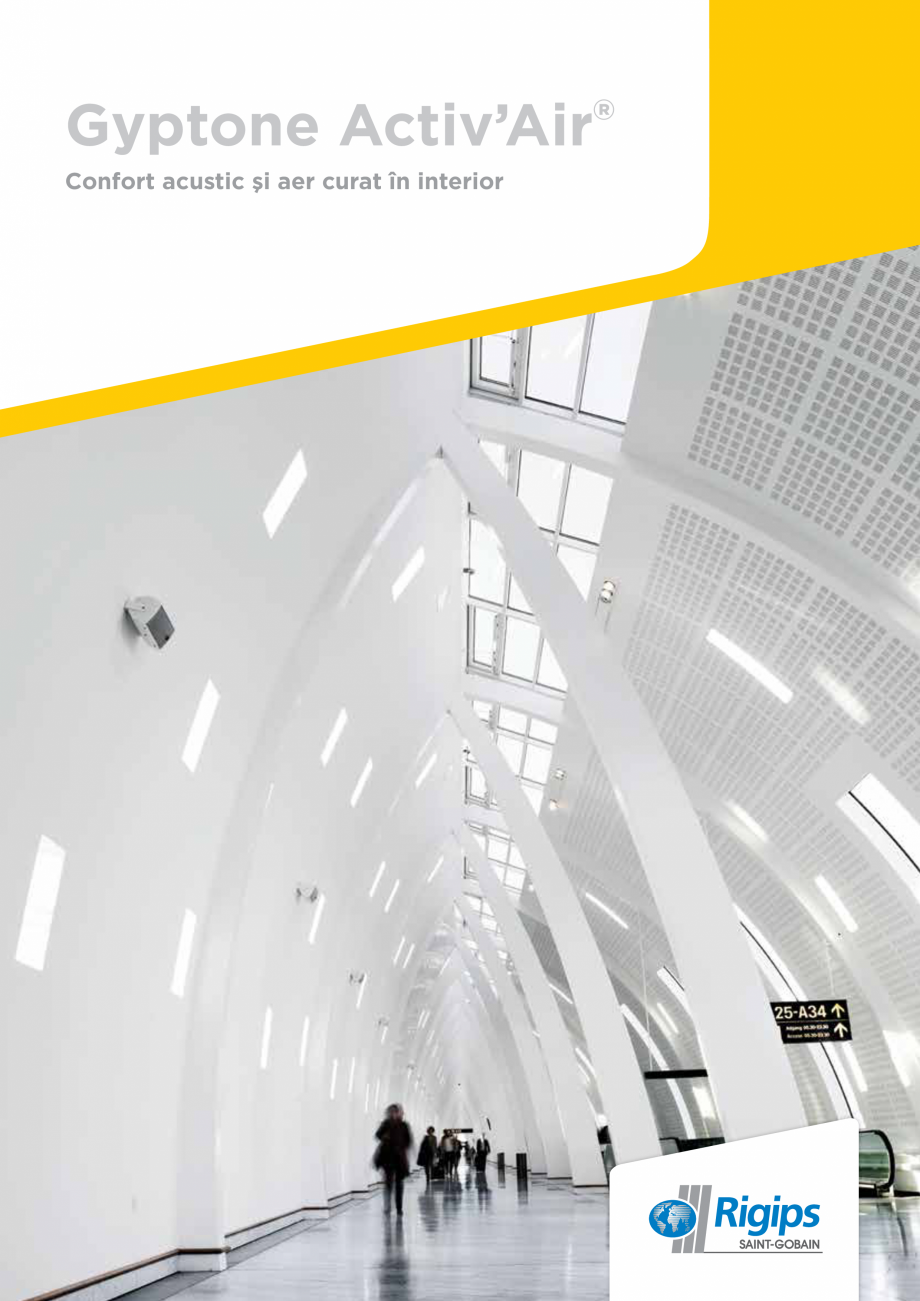

Gyptone Activ’Air®
Confort acustic şi aer curat în interior
PROTECŢIA ÎMPOTRIVA ZGOMOTULUI ŞI CLARITATEA VORBIRII ÎN
ÎNCĂPERE
În prezent, petrecem marea majoritate a timpului în interior. Chiar şi până la 90% din timpul unei zile. Astfel, mediul acustic în interior este definitoriu
pentru un grad ridicat de concentrare şi o dispoziţie optimistă, de conlucrare a persoanelor implicate în comunicare pe parcursul zilei. Plafoanele
fonoabsorbante contribuie într-o manieră relevantă la confortul acustic al încăperii, care depinde, la rândul său, de mai mulţi factori. Printre aceştia,
regăsim nivelul total al zgomotului, spectrul frecvenţei acestuia, durata de reverberaţie, claritatea sunetului, etc.
Marca Gyptone oferă plăci de calitate pentru pereţi şi plafoane, care îndeplinesc cele mai exigente pretenţii în domeniul acusticii şi al design-ului,
diferitele modele de perforaţii asigurând o înaltă absorbţie fonică şi oferind o mare libertate
de design.
O proporţie mai mare a suprafeţei perforate duce la o absorbţie fonică sporită în special la frecvenţele înalte. În schimb, o proporţie mai redusă a
suprafeţei perforate diminuează absorbţia fonică la frecvenţele înalte şi o echilibrează la frecvenţele joase.
Plafoanele Gyptone sunt fabricate din gips-carton - creat din materiale naturale de înaltă calitate, cu o durată lungă de viaţă. Ele ajută la crearea
unui mediu sănătos, datorită tehnologiei Activ'Air® care contribuie la reducerea cu până la 70% a nivelului de formaldehidă din încăperi, în condiţiile
existenţei unei suprafeţe cu plăci Gyptone Activ’Air® de 1 m2 la 1 m3 de spaţiu.
Culoarea albă a ipsosului, alături de albul finisajului, conferă plafoanelor Gyptone o mare putere de a reflecta lumina. Au caracteristici acustice
excelente şi un design atractiv, fiind rapid şi uşor de montat în spaţii cu umiditate relativă de până la 70%.
Printr-o dispunere oportună a
suprafeţelor absorbante şi reflectante este posibilă influenţarea propagării cuvântului rostit în aşa fel încât auditorul
să nu fie deranjat de o atenuare exagerată sau dimpotrivă, de o reflexie necorespunzătoare a sunetului. Combinarea materialelor cu caracteristici
diferite (ex.: plafoane casetate combinate cu plăci pentru suprafeţe continue, mari) duce la atingerea efectului dorit.
MAI PUŢIN ECOU, MAI MULT CONFORT ACUSTIC
Plafoanele Gyptone Activ’Air® sunt recomandate pentru îmbunătăţiri acustice în şcoli, instituţii, spitale, case şi birouri. Plafoanele acustice Gyptone vor
reduce ecoul şi timpul de reverberaţie, asigurând astfel o calitate îmbunătăţită a discursului şi mai puţin zgomot de fond în încăpere.
Factori precum forma camerei, volumul, suprafaţa, echipamentele şi piesele de mobilier afectează mai mult sau mai puţin calitatea sunetului. Instalarea
unui bun sistem de placare a pereţilor sau plafoanelor cu caracteristici fonoab
sorbante va reduce efectele negative ale sunetului cauzat de diverşi factori.
Fonoabsorbante
Absorbţie ridicată = inteligibilitate redusă în
partea din spate a încăperii
Fonoabsorbante
Fonoreflectante
Interferenţă reciprocă = inteligibilitate
necorespunzătoare a cuvântului rostit
Fonoreflectante
Fonoabsorbante
Combinaţia corectă a suprafeţelor fonoabsorbante şi fonoreflectante
= inteligibilitate bună a cuvântului rostit în toată încăperea
O acustică deficitară este un factor de stres şi influenţează negativ capacitatea de concentrare atât pentru emiţători, cât şi pentru receptori. Astfel, în
interiorul unei încăperi este important să se asigure claritatea vorbirii, astfel ca mesajul transmis de vorbitor (emiţător) să nu aibă ecou sau să se piardă
înainte de a ajunge la auditoriu (receptor).
Efectele unei acustici deficitare
Creşterea
nivelului
stresului
Apariţia
oboselii
Pierderea
concentrării
Comunicarea
defectuoasă
Diminuar
ea
memoriei
Probleme
vocale
Creşterea
efortului
de a vorbi
Confortul acustic înseamnă transfer redus de zgomot între spaţii şi claritatea vorbirii într-un spaţiu.
Este importantă măsurarea nivelului de zgomot, cu identificarea surselor (emiţătorilor) şi a modului de propagare a zgomotului.
Ce este intensitatea sonoră şi ce influenţă are?
Intensitatea sonoră se măsoară în decibeli (dB), unde 0 este pragul de măsurare a zgomotelor aeriene, 60 dB măsoară o conversaţie normală, iar 120 dB
reprezintă pragul durerii.
Este important de ştiut că intensitatea sunetelor evoluează după o funcţie logaritmică:
> o diferenţă de 10 dB în minus înseamnă înjumătăţirea nivelului de zgomot perceput!
> nivelul sunetului provenit de la două surse de acelaşi nivel va fi mai mare cu 3 dB decât nivelul provenit de la o singură sursă: ex. 60dB + 60dB = 63 dB
Gamă VARIATĂ de plafoane acustice Gyptone Activ’Air®
Impact crescut asupra mediului interior
Im
pact scăzut asupra mediului exterior
Plafoanele şi plăcările acustice ale pereţilor cu Gyptone vor reduce ecoul şi timpul
de reverberaţie, asigurând astfel o calitate îmbunătăţită a discursului şi mai puţin
zgomot de fond în încăpere.
Gama Gyptone Activ’Air® este reprezentată prin plafoane complet demontabile
din plăci casetate cu diverse dimensiuni şi prin plafoane nedemontabile din plăci
acustice mari pentru suprafeţe continue fără rosturi. Toate produsele au valori
superioare ale ECV şi proprietăţi de reducere a nivelului de formaldehidă (COV) din
aerul interior.
ECV - Life Cycle Assessment (Evaluarea Ciclului de Viaţă)
COV - Volatile Organic Compounds (Compuşi Organici Volatili)
În gama Gyptone sunt disponibile cinci modele:
• cu perforaţii rotunde - model Point
• cu perforaţii pătrate - model Quattro
• cu perforaţii liniare - model Line
• cu perforaţii hexagonale - model Sixto sau netede
• fără perforaţii - model Base
Gama de
plafoane casetate Gyptone se poate livra cu muchie vizibilă (A), semiascunsă (E15/E24) sau ascunsă (D2). Suprafaţa casetelor este tratată cu
o vopsea acrilică albă de înaltă calitate (NCS 0500) însă ele pot fi vopsite şi revopsite de mai multe ori de-a lungul existenţei plafonului. Pentru evitarea
distrugerii materialului textil activ acustic, se recomandă aplicarea vopselei cu trafaletul (NU prin pulverizare). De plafoanele casetate pot fi uşor ancorate
ulterior greutăţi, cum ar fi corpurile de iluminat. Încărcarea unei casete Gyptone cu muchia vizibilă (A) sau semiascunsă (E15) este de max. 3 kg, iar pentru
muchia ascunsă (D2) max. 1 kg.
Saint-Gobain Rigips propune câteva soluţii specializate, în funcţie de necesităţile tratamentului acustic al spaţiului.
Gyptone Big - Plăci mari (panouri) din gips-carton perforate pentru plafoane ºi placări de pereţi
Panourile din gips-carton Gyptone BIG se utilizează la placarea pereţilor, dar şi la realizarea
plafoanelor cu absorbţie fonică ridicată, rezultând un timp de
reverberaţie mult redus. Sunt recomandate pentru spaţii unde se adună un număr mare de persoane: holuri de acces, birouri, săli de clasă şi de studiu,
biblioteci, săli de sport, etc. Se pot utiliza pe suprafeţe drepte si curbe. Plăcile Big Curve pot fi îndoite după umezire până la o rază de 1200 mm şi uscat
până la o rază de 2200 mm.
Gyptone Big Line 6
Activ'Air
Gyptone Big Curve
Line 6
Gyptone Big
Quatro 41 Activ'Air
Gyptone Big
Quatro 42 Activ'Air
Gyptone Big Curve
Quatro 41
Gyptone Big
Quatro 46 Activ'Air
Gyptone Big Curve
Sixto 63
Gyptone Big
Quatro 47 Activ'Air
Gyptone Big Curve
Base 31
Gyptone Plank - Plăci înguste din gips-carton pentru plafoane pe coridoare
Plăcile casetate înguste din gips-carton Gyptone Plank sunt indicate pentru coridoare.
Gyptone Plank
Line 8
Gyptone Plank
Point 15
Gyptone Plank
Base 33
Gyptone Plank
Quattro 55
Gyptone Activ'Air® - Plăci din gips-carto
n pentru plafoane casetate
Plăci rectangulare finisate cu vopsea acrilică albă pe partea vizibilă si cu textil gri deschis pe suprafaţa ascunsă - 600x600 mm si 600x1200 mm - pentru
plafoane casetate, conform standardului SR EN 14190:2005. Recomandate pentru birourile cu suprafeţe mari de tip "open-space", birourile obişnuite, săli
de şedinţe sau conferinţe, săli de clasă, biblioteci si săli de lectură, cabinete medicale, camere pentru medici şi asistente, restaurante, săli de mese, braserii
şi baruri, bănci, magazine.
Gyptone LINE 4
Activ' Air
Gyptone Point 11
Activ' Air
Gyptone Quatro 20 Gyptone Sixto 60
Activ' Air
Activ' Air
Gyptone Base
DE CE ESTE CALITATEA AERULUI UN SUBIECT DE INTERES PENTRU SĂNĂTATE?
În general, petrecem de la 60% până la aproape 90% din timpul nostru în interiorul clădirilor, deci până la 22 de ore din 24 şi respirăm între 8000 şi 12000
litri de aer pe zi (aprox. 10 şi 15 kg de aer).
S-a dovedit că aerul interior pe care
îl respirăm poate fi nociv.
Studii efectuate în Franţa de către Observatorul calităţii aerului interior arată că 85% dintre clădiri prezintă o concentraţie de formaldehidă care este de
10-15 ori mai mare decât cea din aerul exterior.
CLIMAT INTERIOR ÎMBUNĂTĂŢIT
Prin alegerea plafoanelor Gyptone Activ’Air®, în plus faţă de îmbunătăţirea climatului interior acustic, creşte calitatea aerului interior, formaldehida fiind
descompusă şi îndepărtată cu tehnologia Active Air®. Acest proces contribuie la respectarea limitelor de concentraţie de formaldehide definite de OMS
(Organizaþia Mondială a Sănătăþii) şi asigură un climat interior sănătos pentru copiii şi adulţii care folosesc încăperile.
IMPACT REDUS ASUPRA MEDIULUI
Prin utilizarea plafoanelor acustice a căror producţie necesită cel mai mic nivel posibil de consum de energie electrică şi apă şi cel mai mic nivel de emisie de
CO2 pe metru pătrat, impactul asupra mediului se redu
ce considerabil. Diferenţa în ceea ce priveşte consumul resurselor şi emisia de CO2 în cadrul ciclului
de viaţă ale produselor Gyptone Activ’Air® şi plafoanele acustice mai puţin performante este mai mare de 700% - în consecinţă, alegerea este importantă.
RESPECTĂ CERINŢELE INVESTITORULUI CU PRIVIRE LA SUSTENABILITATE ŞI CERTIFICARE
Rezultatele finale sunt reprezentate de faptul că un proiect de construcţie va putea să respecte cerinţele investitorului cu privire la utilizarea celor mai
sustenabile materiale de construcţie, care asigură cel mai mic impact atât asupra mediului exterior, cât şi asupra celui interior.
Gyptone Activ’Air® îmbunătăţeşte calitatea aerului interior şi contribuie la atribuirea de puncte suplimentare în cadrul certificărilor BREEAM, LEED, DGNB
sau HQE ale clădirii.
CE ESTE FORMALDEHIDA ŞI CUM ÎI AFECTEAZĂ PE OCUPANŢII UNEI CLĂDIRI?
Formaldehida este un COV (compus organic volatil) care constituie materia primă de b
ază pentru fabricarea răşinilor sintetice, a adezivilor şi a produselor
peliculogene pentru finisarea lemnului.
Sursele compuşilor nocivi care pot fi controlate în clădiri şi preluate de politicile privind calitatea aerului din interior sunt: aerul exterior, unele dintre
materialele de construcţie, aparatele de încălzire, mobila sau decoraţiunile, electrocasnicele, produsele de curăţenie şi îngrijirea casei (sursa: Promoting
actions for healthy indoor air quality http://ec.europa.eu/health/healthy_environments/docs/env_iaiaq.pdf).
Expunerea la formaldehidă - substanţele nocive din aer - poate avea multiple simptome fizice precum: iritaţii ale ochilor, senzaţia de arsuri în nări şi gât,
tuse şi dificultate în respiraţie. Expunerea îndelungată, chiar la niveluri scăzute, poate conduce la sensibilizarea tractului respirator şi cauza astm.
CU 70% MAI PUŢINĂ FORMALDEHIDĂ, MAI MULT AER INTERIOR CURAT
PROPRIETĂŢILE DE REDUCERE A FORMALDEHIDEI
Lumea petrece
până la 90% din timp în interior. În consecinţă, calitatea aerului interior acolo unde locuieşte şi lucrează este foarte importantă. Având în
vedere că materialele cum ar fi mobila, covoarele, vopseaua etc. emit formaldehidă, concentraţia acesteia va creşte în încăpere.
Gyptone Activ’Air® este special conceput pentru a descompune formaldehida în compuşi inerţi nedăunători, captând-o şi neutralizând-o. Activ’Air® poate
reduce concentraţia de formaldehidă din cameră cu până la 70%, în condiţiile placării cu 1 m2 Gyptone Activ’Air® într-un volum de 1m3 aer. Rezultatul este
aerul interior îmbunătăţit semnificativ în şcoli, spitale, birouri, etc.*
FĂRĂ EMISII DE FORMALDEHIDĂ
Plafoanele acustice Gyptone Activ’Air® nu conţin niciun aditiv sau liant periculos. Testele şi măsurătorile amănunţite arată că degajarea formaldehidelor
nu poate fi înregistrată în acest caz. Toate plafoanele Gyptone Activ’Air® poartă marcajul dan
ez „Climat interior” şi noul marcaj francez cu privire la
sănătate „A+”, ale căror cerinţe în ceea ce priveşte emisiile de formaldehide sunt de zece ori mai stricte decât schemele de marcaj anterioare. Plafoanele
acustice Gyptone Activ’Air® se înscriu în cea mai bună clasă din punct de vedere al emisiilor de formaldehide.
*Eficienţa tehnologiei Gyptone Activ’Air® a fost testată de laboratorul acreditat Eurofins. Testul arată că Activ’Air® descompune până la 70% din formaldehidă.
TEHNOLOGIA ACTIV’AIR®
Saint-Gobain Rigips a patentat tehnologia Activ’Air® care descompune formaldehida, transformând-o în compuşi inerţi nedăunători. Tehnologia Activ’Air®
înglobată în plafoanele Gyptone poate reduce concentraţia de formaldehidă din încăperi cu până la 70% în condiţiile utilizării a 1 m2 într-un volum de 1 m3.
Activ’Air® - Test Laborator EUROFINS, conform ISO 16000 - 23
• Activ’Air® - acţiune imediată, în câteva or
e de la montaj
• După eliminarea sursei de poluare, formaldehida nu este eliberată din nou în aer, este reţinută în placă
Rezultatul este un aer interior îmbunătăţit semnificativ pe întreaga durată de viaţă a construcţiei, substanţa activă din miezul de gips rămânând eficientă
pentru aproximativ 50 de ani. Eficacitatea este imediată, de durată, chiar şi cu diverse tipuri de finisaje şi decoraţiuni: tapet de hârtie, tapet fibră de sticlă,
vopsea minerală, vopsea acrilică.
Flux continuu de aer cu formaldehidă
Flux continuu de aer fără formaldehidă
fără Activ’Air
Concentraţia formaldehidei (%)
70% reducere a
concentraţiei
-70%
cu Activ’Air
Activ’Air este introdus
în camera test în ziua 0
0
Număr de zile
Formaldehida este oprită în ziua 28
28
Test efectuat de Laboratoarele EUROFINS-Danemarca.
Pe durata a 28 de zile s-a pompat aer cu formaldehidă într-o cameră de test. După introducerea plăcilor cu tehnologia Activ’Air
în camera de test,
concentraţia de formaldehidă a scăzut.
Cu 241.200.000 kg
de dioxid de carbon (CO2) mai puţin în fiecare an
Cu 2.520.000.000 mega joule
de energie electrică mai puţin în fiecare an
874.800.000 litri
de apă mai puţin în fiecare an
Aceste cantităţi de CO2 emise în atmosferă, consumurile de apă ºi energie necesare în procesul
de fabricare a plafoanelor acustice ar putea fi reduse prin utilizarea plafoanelor acustice
Gyptone în proiectele de clădiri din întreaga Europă.*
O mare parte din consumul de energie necesar pentru producţia de plafoane acustice se consumă pentru încălzire. În consecinţă, de-a lungul anilor de
dezvoltare a produselor şi proceselor, Saint-Gobain a redus consumul de energie pentru încălzire şi a majorat procentul de recuperare a căldurii, folosind
sisteme de schimbare de căldură noi şi eficiente. Pentru a reduce utilizarea de materii prime noi se utilizează produsul rezidual, gipsul industrial şi gip
sul
reciclat.
În cadrul procesului de producţie, tehnologia operaţiunilor industriale şi proprietăţile materialelor asigură atât emisii scăzute de CO2, cât şi consumuri
reduse de energie, materii prime şi căldură.
*Estimările se bazează pe rezultatele medii, pe baza cifrelor reale publicate în EPD pentru diferite tipuri de plafoane acustice.
BIG SIXTO 65
2700 mm x 900 mm
BIG SIXTO 63
2400 mm x 1200 mm
SIXTO 60
600 mm x 600 mm
POINT 11
600 mm x 600 mm
POINT 12
600 mm x 600 mm
BIG LINE 5
2700 mm x 900 mm
LINE 4
600 mm x 600 mm
BIG LINE 6
2400 mm / 1200 mm
BIG QUATTRO 43
2700 mm x 900 mm
QUATTRO 20
600 mm x 600 mm
BIG QUATTRO 46
2400 mm x 1200 mm
QUATTRO 50
600 mm x 600 mm
BIG QUATTRO 47
2400 mm x 1200 mm
BIG QUATTRO 42
2400 mm x 1200 mm
BIG QUATTRO 41
2400 mm x 1200 mm
QUATTRO 22
600 mm x 600 mm
Greutate mai mică, mai mulţi metri pătraţi
Prin optimizarea utilizării de materii prime şi a cunoştinţelor cu privire la tehnologia procesului,
Saint-Gobain a dezvoltat ulterior plafoanele acustice cu
obiectivul de a le oferi proprietăţi superioare în ceea ce priveşte asigurarea climatului interior şi cel al sustenabilităţii. O parte din proiect a fost de a reduce
greutatea şi grosimea plăcilor casetate de Gyptone Activ’Air®.
Acest lucru ajută la o manipulare şi instalare mai uşoară pe şantier. În plus, reducerea grosimii a contribuit la o reducere a cerinţelor spaţiului de stocare
cu aproximativ 25%. Plăcile Gyptone Activ’Air® sunt astăzi livrate cu mai mulţi metri pătraţi per cutie şi per palet, lucru care reduce costurile de transport.
Reducerea cerinţelor de greutate şi spaţiu contribuie astfel în mod pozitiv la întregul lanţ de valori şi la ciclul de viaţă al produsului: de la achiziţia materiilor
prime la livrarea şi instalarea pe şantierul de construcţii, până la reciclare şi finalul ciclului de viaţă.
Un cost mai mic al ciclului de viaţă, mai multă ECONOMIE
Este impor
tant să se utilizeze materiale care au o durată de viaţă mai mare pentru a evita reînnoirea cererilor de resurse în timpul perioadei de utilizare
a clădirii.
Plafoanele acustice Gyptone Activ’Air® sunt realizate din materiale rezistente, având o durată de viaţă mai mare de 50 de ani. Posibilitatea de a revopsi
suprafaţa fără a afecta proprietăţile acustice creşte, de asemenea, durata de viaţă. Aceste proprietăţi înseamnă reducerea costurilor totale pentru plafoane
cu mai mult de 50%, comparativ cu alte tipuri de plafoane, pe o perioadă monitorizată de 30 de ani.
Mai multe credite de certificare
Gyptone Activ’Air® contribuie pozitiv la certificările DGNB, BREEAM, LEED şi HQE, datorită valorilor ECV de top şi proprietăţilor de reducere a formaldehidei.
Valorile ECV ale Gyptone Activ’Air® sunt documentate în cadrul EPD verificate, ale unor terţi. Pentru informaţii suplimentare accesaţi www.gyptone.com
POINT 11
600 x 600 mm
POINT 12
600 x 600
mm
BIG BASE 35
2700 x 900 mm
BIG BASE 31
2400 x 1200 mm
BIG SIXTO 65
2700 x 900 mm
BIG SIXTO 63
2400 x 1200 mm
BASE 31
600 x 600 mm
SIXTO 60
600 x 600 mm
BIG LINE 5
2700 x 900 mm
BIG LINE 6
2400 x 1200 mm
LINE 4
600 x 600 mm
QUATTRO 22
600 x 600 mm
QUATTRO 20
600 x 600 mm
BIG QUATTRO 43
2700 x 900 mm
BIG QUATTRO 46
2400 x 1200 mm
BIG QUATTRO 47
2400 x 1200 mm
BIG QUATTRO 41
2400 x 1200 mm
BIG QUATTRO 42
2400 x 1200 mm
QUATTRO 50
600 x 600 mm
Variantă de placare cu Rigips® Gyptone Base 31
Dimensiuni placă
600x600x10 mm
Suprafaþa perforată 0%
Tip placă
muchie
A
muchie muchie
E24
•
Base 31
muchie
E15
D
•
•
Coeficient de absorbþie αs
f în Hz
Plenum 45 mm
Plenum 185 mm
Plenum 45 mm
cu vată minerală
Coeficient de absorbţie acustică αs
Date referitoare la absorbþia acustică
1,0
0,8
0,6
0,4
0,2
0,0
125
250
500
1.000
2.000
4.000
Frecvenţa f în Hz
Plenum 45 mm
Plenum 185 mm
Plenum 45 mm cu vată minerală
125
0,10
0,10
0,30
Coeficient de absorbþie αw
f în Hz
Plenum 45 mm
Plenum 185 mm
Plenum 45 mm cu vată minerală
250
0,10
0,10
0,20
500
0,05
0,05
0,10
1000
0,05
0,05
0,05
αw
0,05
0,05
0,05
clasa absorbþie
-
-
-
2000
0,00
0,00
0,00
4000
0,05
0,05
0,05
2.000
4.000
Variantă de placare cu Rigips® Gyptone Line 4
Dimensiuni placă
600x600x10 mm
Suprafaþa perforată 16,3%
Tip placă
muchie
A
Line 4
•
muchie muchie
E24
muchie
E15
D
•
•
Coeficient de absorbþie αs
f în Hz
Plenum 45 mm
Plenum 185 mm
Plenum 45 mm
cu vată minerală
Coeficient de absorbţie acustică αs
Date referitoare la absorbþia acustică
1,0
0,8
0,6
0,4
0,2
0,0
125
250
500
1.000
Frecvenţa f în Hz
Plenum 45 mm
Plenum 185 mm
Plenum 45 mm cu vată minerală
125
0,15
0,50
0,30
Coeficient de absorbþie αw
f în Hz
Plenum 45 mm
Plenum 185 mm
Plenum 45 mm cu vată minerală
250
0,30
0,60
0,65
500
0,65
0,65
0,90
1000
0,80
0,60
0,85
αw
0,55
0,65
0,70
clasa absorbþie
D
C
C
2000
0,55
0,60
0,65
4000
0,40
0,60
0,60
Variantă de placare cu Rigips® Gyptone Point 11
Dimensiuni placă
600x600x10 mm
Suprafaþa perforată 11%
Tip placă
muchie
A
muchie muchie
E24
•
Point 11
muchie
E15
D
•
•
Coeficient de absorbţie acustică αs
Date referitoare la absorbþia acustică
1,0
0,8
0,6
0,4
0,2
0,0
125
250
500
1.000
2.000
4.000
Frecvenţa f în Hz
Plenum 45 mm
Plenum 185 mm
Plenum 45 mm cu vată minerală
Coeficient de absorbþie αs
f în Hz
Plenum 45 mm
Plenum 185 mm
Plenum 45 mm
cu vată minerală
125
0,10
0,55
0,30
Coeficient de absorbþie αw
f în Hz
Plenum 45 mm
Plenum 185 mm
Plenum 45 mm cu vată minerală
250
0,25
0,70
0,65
500
0,65
0,75
1,00
1000
0,85
0,65
0,85
αw
0,50
0,65
0,65
clasa absorbþie
D
C
C
2000
0,50
0,60
0,60
4000
0,35
0,55
0,55
Variantă de placare cu Rigips® Gyptone Point 12
Dimensiuni placă
600x
600x10 mm
Suprafaþa perforată 4,9%
Tip placă
muchie
A
Point 12
•
muchie muchie
E24
muchie
E15
D
•
•
Coeficient de absorbţie acustică αs
Date referitoare la absorbþia acustică
1,0
0,8
0,6
0,4
0,2
0,0
125
250
500
1.000
2.000
4.000
2000
0,35
035
4000
0,20
0,30
Frecvenţa f în Hz
Plenum 45 mm
Plenum 185 mm
Coeficient de absorbþie αs
f în Hz
125
Plenum 45 mm
0,15
Plenum 185 mm
0,55
250
0,35
0,65
500
0,65
0,75
Coeficient de absorbþie αw
f în Hz
Plenum 45 mm
Plenum 185 mm
αw
0,35
0,40
clasa absorbþie
D
D
1000
0,60
0,45
Variantă de placare cu Rigips® Gyptone Quattro 20
Dimensiuni placă
600x600x10 mm
Suprafaþa perforată 16,3%
Tip placă
muchie
A
muchie muchie
E24
•
Quattro 20
muchie
E15
D
•
•
Coeficient de absorbþie αs
f în Hz
Plenum 45 mm
Plenum 185 mm
Plenum 45 mm
cu vată minerală
Coeficient de absorbţie acustică αs
Date referitoare la absorbþia acustică
1,0
0,8
0,6
0,4
0,2
0,0
125
250
500
1.000
2.000
4.000
Frecvenţa f în Hz
Plenum 45 mm
Plenum 185 mm
Plenum 45 mm cu vată minerală
125
0,15
0,50
0,25
Coeficient de absorbþie αw
f în Hz
Plenum 45 mm
Plenum 185 mm
Plenum 45 mm cu vată minerală
250
0,30
0,60
0,65
500
0,65
0,65
1,00
1000
0,85
0,60
0,95
αw
0,55
0,65
0,75
clasa absorbþie
D
C
C
2000
0,65
0,65
0,65
4000
0,40
0,70
0,65
Variantă de placare cu Rigips® Gyptone Quattro 22
Dimensiuni placă
600x600x10 mm
Suprafaþa perforată 8,1%
Tip placă
muchie
A
Quattro 22
•
muchie muchie
E24
muchie
E15
D
•
•
Coeficient de absorbţie acustică αs
Date referitoare la absorbþia acustică
1,0
0,8
0,6
0,4
0,2
0,0
125
250
500
Plenum 45 mm
Plenum 185 mm
1.000
2.000
4.000
Frecvenţa f în Hz
Coeficient de absorbþie αs
f în Hz
125
Plenum 45 mm
0,15
Plenum 185 mm
0,50
250
0,40
0,55
500
0,60
0,60
Coeficient de absorbþie αw
f în Hz
Plenum 45 m
m
Plenum 185 mm
αw
0,35
0,45
clasa absorbþie
D
D
1000
0,50
0,45
2000
0,35
040
4000
0,20
0,40
Variantă de placare cu Rigips® Gyptone Quattro 50
Dimensiuni placă
600x600x10 mm
Suprafaþa perforată 16,3%
Tip placă
muchie
A
muchie muchie
E24
•
Quattro 50
muchie
E15
D
•
•
Coeficient de absorbţie acusticăαs
Date referitoare la absorbþia acustică
1,0
0,8
0,6
0,4
0,2
0,0
125
250
500
1.000
2.000
4.000
Frecvenţa f în Hz
Plenum 45 mm
Plenum 185 mm
Plenum 45 mm cu vată minerală
Coeficient de absorbþie αs
f în Hz
Plenum 45 mm
Plenum 185 mm
Plenum 45 mm
cu vată minerală
125
0,15
0,50
0,25
Coeficient de absorbþie αw
f în Hz
Plenum 45 mm
Plenum 185 mm
Plenum 45 mm cu vată minerală
250
0,30
0,60
0,65
500
0,65
0,65
1,00
1000
0,85
0,60
0,95
αw
0,55
0,65
0,75
clasa absorbþie
D
C
C
2000
0,65
0,65
0,65
4000
0,40
0,70
0,65
Variantă de placare cu Rigips® Gyptone Sixto 60
Dimen
siuni placă
600x600x10 mm
Suprafaþa perforată 17%
Tip placă
muchie
A
Sixto 60
•
muchie muchie
E24
muchie
E15
D
•
•
Coeficient de absorbţie acustică αs
Date referitoare la absorbþia acustică
1,0
0,8
0,6
0,4
0,2
0,0
125
250
500
1.000
2.000
4.000
Frecvenţa f în Hz
Plenum 45 mm
Plenum 185 mm
Plenum 45 mm cu vată minerală
Coeficient de absorbþie αs
f în Hz
Plenum 45 mm
Plenum 185 mm
Plenum 45 mm
cu vată minerală
125
0,15
0,40
0,35
Coeficient de absorbþie αw
f în Hz
Plenum 45 mm
Plenum 185 mm
Plenum 45 mm cu vată minerală
250
0,30
0,65
0,65
500
0,65
0,80
0,85
1000
0,80
0,70
0,85
αw
0,60
0,75
0,85
clasa absorbþie
C
C
B
2000
0,75
0,70
0,75
4000
0,60
0,65
0,75
Plafoane false demontabile cu plăci Rigips® pentru coridoare
Plafon fals demontabil pentru coridoare
pe structură metalică din profile T,
cu plăci muchie tip E
Rigips® Gyptone
Dimensiune
300x1800 mm sau
300x2100 mm sau
3000x
2400 mm
2.1
Rezistenţă la foc
2.3
fără rezistenþă la foc
1
Greutate plafon
8-9 kg/m2
(fără încărcări suplimentare)
Muchie tip "E"
1. Plăci
Rigips® Gyptone
300x1800/300x2100 mm muchie tip "E"
2.2.1
2. Structură 2.1 Profil principal
metalică
2.2 Sistem suspendare
(opþional)
2.3
Profil Rigips® T15
2.2.1 Tijă lisă cu ochi Rigips®
2.2.2 Ancoră cu reglaj pentru plafon casetat Rigips®
Profil perimetral W Rigips®
2.2.2
Placă Rigips® Gyptone pentru coridoare muchie tip E ............................................. 1 m2
Profil principal Rigips® T 15 ............................................................................................ 3,4 ml
Profil perimetral W Rigips® ............................................................................................. 1,5 ml
Tijă lisă cu inel Rigips® (opþional) ................................................................................. 2 buc
Ancoră cu reglaj pentru plafon casetat Rigips® (op
ional) ................................................... 2 buc
Diblu metalic Rigips® DN6 (opþional) ......................................................................... 2 buc
Şurub prindere profil perimetral ............................................................................... 1,2 buc
Vată minerală Isover Akustic SSP2/50 mm(opţional)..................................................... 1 m2
Notă: consumul a fost calculat pe o suprafaţă de plafon etalon cu dimensiunile de 2,5m x 5m
Consum de material
pe m2
Variantă de placare cu Rigips® Gyptone Base 33
Date referitoare la absorbþia acustică
Tip placă
muchie
A
muchie muchie
E24
•
Line 8
Coeficient de absorbţie acustică αs
Dimensiuni placă
2100x300x12,5 mm
Suprafaþa perforată 0%
muchie
E15
D
•
1,0
0,8
0,6
0,4
0,2
0,0
125
250
500
1.000
2.000
4.000
Frecvenţa f în Hz
Plenum 45 mm
Plenum 185 mm
Plenum 45 mm cu vată minerală
Coeficient de absorbþie αs
f în Hz
Plenum 45
mm
Plenum 185 mm
Plenum 45 mm
cu vată minerală
125
0,10
0,10
0,30
250
0,10
0,10
0,20
500
0,05
0,05
0,10
1000
0,05
0,05
0,05
2000
0,00
0,00
0,00
4000
0,05
0,05
0,05
Coeficient de absorbþie αw
f în Hz
Plenum 45 mm
Plenum 185 mm
Plenum 45 mm
cu vată minerală
αw
0,05
0,05
clasa absorbþie
-
-
0,05
-
Variantă de placare cu Rigips® Gyptone Line 8
Coeficient de absorbţie acustică αs
Date referitoare la absorbþia acustică
Dimensiuni placă
2100x300x12,5 mm
Suprafaþa perforată 15,5%
Tip placă
muchie
A
Line 8
muchie muchie
E24
•
E15
muchie
D
•
1,0
0,8
0,6
0,4
0,2
0,0
125
250
500
1.000
2.000
Frecvenţa f în Hz
Plenum 45 mm
Plenum 185 mm
Plenum 45 mm cu vată minerală
Coeficient de absorbþie αs
f în Hz
Plenum 45 mm
Plenum 185 mm
Plenum 45 mm
cu vată minerală
125
0,15
0,50
0,30
250
0,30
0,60
0,65
500
0,65
0,65
0,90
1000
0,80
0,60
0,85
2000
0,55
0,60
0,65
4000
0,40
0,
60
0,60
Coeficient de absorbþie αw
f în Hz
Plenum 45 mm
Plenum 185 mm
Plenum 45 mm
cu vată minerală
αw
clasa absorbþie
0,55
D
0,65
C
0,70
C
4.000
Variantă de placare cu Rigips® Gyptone Point 15
Date referitoare la absorbþia acustică
Tip placă
muchie
A
muchie muchie
E24
•
Quattro 55
Coeficient de absorbţie acustică αs
Dimensiuni placă
2100x300x12,5 mm
Suprafaþa perforată 11%
muchie
E15
D
•
1,0
0,8
0,6
0,4
0,2
0,0
125
250
500
1.000
2.000
4.000
Frecvenţa f în Hz
Plenum 45 mm
Plenum 185 mm
Plenum 45 mm cu vată minerală
Coeficient de absorbþie αs
f în Hz
Plenum 45 mm
Plenum 185 mm
Plenum 45 mm
cu vată minerală
125
0,10
0,55
0,30
250
0,25
0,70
0,65
500
0,65
0,75
1,00
1000
0,85
0,65
0,85
2000
0,50
0,60
0,60
4000
0,35
055
0,55
Coeficient de absorbþie αw
f în Hz
Plenum 45 mm
Plenum 185 mm
Plenum 45 mm
cu vată minerală
αw
0,50
0,65
clasa absorbþie
D
C
0,65
C
Variant
de placare cu Rigips® Gyptone Quattro 55
Date referitoare la absorbþia acustică
Tip placă
muchie
A
Quattro 55
Coeficient de absorbþie αs
f în Hz
Plenum 45 mm
Plenum 185 mm
Plenum 45 mm
cu vată minerală
muchie muchie
E24
•
125
0,15
0,50
0,25
E15
Coeficient de absorbţie acustică αs
Dimensiuni placă
2100x300x12,5 mm
Suprafaþa perforată 16%
muchie
D
•
250
0,30
0,60
0,65
500
0,65
0,65
1,00
1000
0,85
0,60
0,95
2000
0,65
0,65
0,65
4000
0,40
0,70
0,65
1,0
0,8
0,6
0,4
0,2
0,0
125
250
500
1.000
2.000
Frecvenţa f în Hz
Plenum 45 mm
Plenum 185 mm
Plenum 45 mm cu vată minerală
Coeficient de absorbþie αw
f în Hz
Plenum 45 mm
Plenum 185 mm
Plenum 45 mm
cu vată minerală
αw
0,55
0,65
clasa absorbþie
D
C
0,75
C
4.000
Rigips Business Unit
Floreasca Park, corp A
Şos. Pipera • Nr. 43 • Etaj 3
Sector 2 Bucureşti • România
Tel: +40 (21) 207 57 50/51
Fax: +40 (21) 207 57 52
www.rigips.ro
Alte documentatii ale aceleasi game Vezi toate
Instructiuni montaj, utilizare
20 p | RO
Gyptone®
Lucrari, proiecte
28 p | RO
Gyptone®
