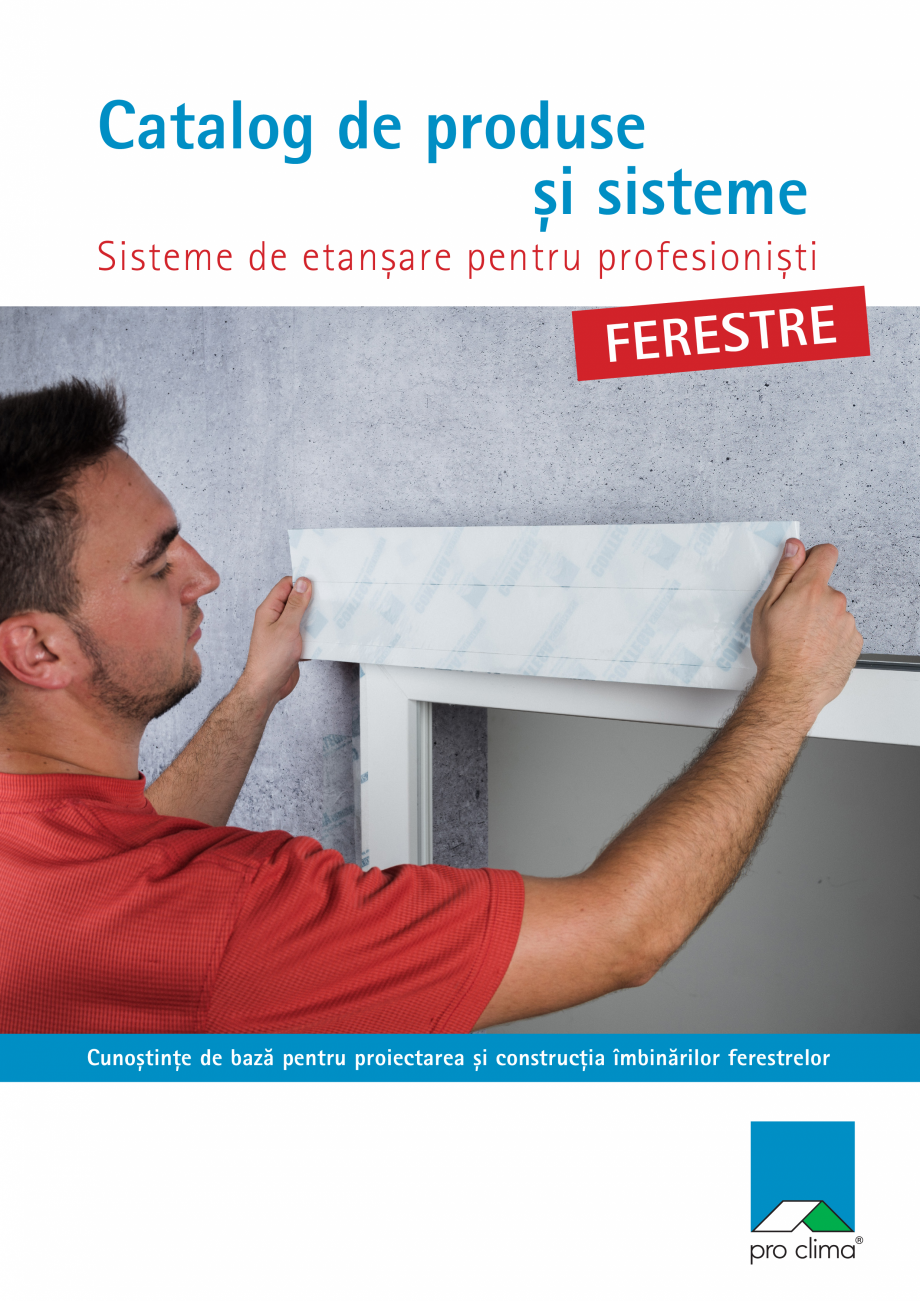

Catalog de produse și sisteme etansare ferestre Pro Clima
Catalog de produse
și sisteme
Sisteme de etanșare pentru profesioniști
FERESTRE
Cunoștințe de bază pentru proiectarea și construcția îmbinărilor ferestrelor
2
Rosturile ușilor și ferestrelor
Provocări
Provocări –
Cărora ferestrele trebuie să le facă față
Radiații solare
Intemperii
Diferențe de temperatură
Vânt
Zgomot exterior
Mișcari ale structurii clădirii
www.proclima.com
Rosturile ușilor și ferestrelor
3
Cerințe
Cerințe –
Dorințele clienților și investitorilor
Economisirea energiei
Evitarea avarierii și a
pagubelor produse de mucegai
Confortul locuinței
Protecție la intemperii
Lumină naturală
Protecția la foc
Mișcarea tocurilor
Temperaturi moderate
Umiditatea aerului interior
Legăturile între elementele unei construcții
reprezintă mereu o provocare: acestea au doar
câțiva milimetri în lățime, dar trebuie să aibă
aceeași performanță ca un perete exterior cu o
grosime de 40 de centimetri. Pe lângă factorii
exter
ni care acționează asupra elementelor unei
clădiri, există și normative și standarde care
stabilesc cerințele pe care trebuie să le
îndeplinească îmbinările. De asemenea, trebuie
luate în considerare și dorințele clienților sau
investitorilor. Calitatea și performanța îmbinărilor
de etanșare depind de o proiectare corespunzătoare,
de montajul executat conform principiului celor 3
straturi și de materialele utilizate
Rezumat
Ventilație
kg
Greutatea proprie
... iar izolația este perfectă
Montarea corectă este importantă pentru a
asigura performanța anvelopei clădirii și pentru
a evita avarierea structurii și apariția
mucegaiului. Principul de proiectare al celor trei
straturi funcționale trebuie respectată în timpul
proiectării și montării.
4
Rosturile ușilor și ferestrelor
Rost ferestre
Principii de proiectare - Îmbinările contează!
Exterior: Protecție la
intemperii
Straturile de protecție la
intemperii împiedică pătrunderea
p
loii și a vântului și previne
pătrunderea umezelii în structura
clădirii
Interior: Etanșare și
protecție împotriva
pierderilor de căldură și
energie
Stratul de etanșare trebuie să
înconjoare în totalitate fereastra,
fără întreruperi. Acest strat are și
rolul de barieră de vapori.
Stratul funcțional: Protejează împotriva
factorilor exteriori
Stratul funcțional are rol de termo și fonoizolare. Toate
forțele care acționează asupra clădirii se transferă către
structura clădirii prin sistemul de prindere.
www.proclima.com
Rosturile ușilor și ferestrelor
5
Rost ferestre
Logica din spatele celor trei straturi funcționale
1. Stratul funcțional: Izolarea rosturilor de
îmbinare
Toate funcțiile îndeplinite de pereți și ferestre trebuie
efectuate de către rosturile de îmbinare, într-un spațiu
extrem de mic. Deficiențele, golurile sau defectele afectează
direct izolația termică și acustică. Performanță la cele mai
înalte cote se poate
atinge doar cu ajutorul unui rost etanșat
și izolat în totalitate. Rostul determină de fapt performanța
anvelopei clădirii. Acesta se comportă ca un strat de separare
între mediul interior și cel exterior. Rosturile trebuie protejate
împotriva elementelor exterioare și trebuie să rămână uscate
și etanșe. Dacă se neglijează calitatea rostului și a izolației
acestuia, atunci se vor forma punți termice și/sau se produce
umezeală, care ar putea afecta mai departe structura
construcției sau care ar putea duce la apariția mucegaiului.
Comparație între o izolație neprotejată și o izolație protejată:
imaginea din dreapta arată cum în structura poroasă protejată
nu circulă aerul. Izolația este 100% eficientă
2. Interior: Etanșeitate la aer
Ceea ce este de la sine înțeles de mai mulți ani pentru
acoperișuri și pereți exteriori se aplică în special pentru
rosturile de îmbinare ale ferestrelor: performanța și
rezistența unei structuri depind d
e caracteristicile sale
intrinsece. Una dintre cele mai importante caracteristici ale
structurilor izolate este etanșeitatea la aer. În cazul rosturilor
de îmbinare ale ferestrelor, curenții de aer acționează în
ambele direcții - interior și exterior. Iarna aerul rece va intra
prin orice zone neetanșate corespunzător, răcește astfel
suprafețele interioare și crește astfel umiditatea aerului din
încăpere. Astfel apare condensul și mucegaiul. Dacă aerul mai
cald din interior iese în afară, atunci pe exterior se vor
produce pagube provocate de umezeală: se formează gheață,
alge sau mucegai. Formarea condensului atât în interiorul cât
și exteriorul clădirii poate produce daune semnificative
structurii și poate duce la apariția mucegaiului care este
dăunător sănătății. Un rost de îmbinare cu fereastra etanș la
aer, vă ajută să evitați apariția acestor daune și să nu vă
periclitați sănătatea.
-10 °C
+20 °C
Curenții de difuzie pe timpu
l iernii: Moleculele de umiditate
sunt transportate printre elementul constructiv și rost
3. Exterior: Protecție la intemperii
Protecția împotriva vântului și a intemperiilor sunt de
asemenea componente extrem de importante ale unei
structuri rezistente și protejate corespunzător. Protecția la
intemperii trebuie să prevină pătrunderea apei în structura
clădirii și în clădire, pentru a obține performanță optimă a
pereților și ferestrelor. Protecția împotriva vântului previne
trecerea curenților de aer prin izolația rostului de îmbinare,
iar protecția împotriva intemperiilor împiedică pătrunderea
apei în structură și/sau rost. Pătrunderea apei din exterior în
sau prin structura clădirii poate duce la avarierea gravă a
acestora sau la formarea mucegaiului. Etanșeitatea la vânt
asigură eficiența izolației și previne răcirea suprafețelor
interioare. Ideal, acest strat ar trebui să aibă o difuzie mai
mare decât stratul etanș la aer. Astfe
l, umezeala care a pătruns
sau condensul care s-a format se poate evapora în timpul verii.
Un strat protector împotriva vântului montat corespunzător, va
asigura și protecția împotriva curenților de aer: astfel acesta
va proteja împotriva vântului, ploii și a zăpezii.
... iar izolația este perfectă
Protecție împotriva ploii, zăpezii și vântului
6
Rosturile ușilor și ferestrelor
Economisirea energiei
Economisirea energiei
Indiferent de mărime, sau indiferent dacă este vorba de izolația acoperișului sau a ferestrelor, doar structurile etanșe la
aer sunt eficiente din punct de vedere energetic. Etanșeitatea la aer asigură funcționalitatea optimă a rostului. Acest
lucru reduce costurile de încălzire, având astfel atât beneficii financiare cât și pentru mediul înconjurător.
Un lucru atât de mic, cu un impact atât
de mare!
Chiar și cele mai mici scăpări ale stratului etanș la aer de exemplu acelea datorate rosturilor ferestrelor care nu
au
fost montate corespunzător - permit trecerea rapidă a
aerului cald din încăpere spre exterior. Astfel acestea duc
la creșterea costurilor de încălzire, în comparație cu
elementele constructive care sunt etanșe la aer.
Structurile neetanșe reduc eficiența izolației termice
Încălzire:
30 - 35%
AcoperiÈ™: 15 - 20%
Ferestre și
ventilație:
30 - 45%
Pereți exteriori:
20 - 25%
Clădiri cu anvelope neetanșe: costuri de
încălzire ridicate
O casă cu o suprafață utilă de 80 m² și o etanșeitate la
aer necorespunzătoare folosește la fel de multă energie
cu încălzirea precum o casă de aproximativ 400 m².
O mare parte a pierderilor de căldură se datorează
ferestrelor și ușilor neetanșe. Aceste pierderi pot fi
evitate dacă elementele constructive și rosturile sunt
etanșate corespunzător. (Sursa: dena)
Clădiri cu anvelope etanșe: Costuri de
încălzire reduse
Parter/subsol:
5 - 10%
În medie, casele din Europa Centrală consumă pentru
încălzire
aproximativ 22 de litri de petrol sau 220 kWh
de gaz pe m² de spațiu util. De dragul comparației, o
casă construită conform normelor actuale de izolare
termică consumă doar 3 litri de petrol pe m² de spațiu
util, iar o casă pasivă consumă doar 1 litru.
O casă neizolată etanș sau izolată insuficient duce la creșterea costurilor de încălzire,
ceea ce duce la pierderi de energie. Ferestrele și ușile sunt un factor major în acest sens.
Acest lucru este demonstrat prin exemplul unei case individuale construite în 1984.
(Sursa: saena)
Rezumat
Etanșeitatea la aer este mereu premisa obligatorie pentru clădirile eficiente din punct de vedere energetic. O
clădire anvelopată incorect pierde de cinci ori mai multă energie, în comparație cu o clădire anvelopată etanș.
www.proclima.com
Rosturile ușilor și ferestrelor
7
Climat interior sănătos
Clădiri sănătoase
Etanșeitatea la aer protejează împotriva mucegaiului și a curenților de aer. De asemenea
, pe timpul iernii se evită
uscarea aerului, iar pe timp de vară camerele rămân răcoroase pentru mai mult timp. Îmbinările trebuie să fie etanșe
la interior pentru ca anvelopa clădirii să funcționeze optim.
Curenții de aer
Curenții de aer se formează datorită golurilor din
stratul etanș care duc la o circulație crescută a aerului
datorită diferențelor de presiune, ceea ce la rândul său
creează diferențe mari de temperatură. Pe lângă
senzația de disconfort, curenții de aer pot să ne și
îmbolnăvească. Dacă există în permanență curenți de
aer, corpul se va adapta iar persona respectivă nu va
lua neapărat măsurile necesare împotriva lor.
Mucoasele și mușchii se răcesc, iar astfel apar răcelile
și durerile musculare.
Mucegaiul
Rosturile necorespunzătoare la montarea ferestrelor pot
duce la apariția mucegaiului.
Dacă aerul cald și umed din interior pătrunde într-un
element constructiv printr-un rost de îmbinare al ferestrei
care a fo
st executat necorespunzător, atunci se va forma
condens pe dinăuntru, favorizând astfel apariția
mucegaiului. Dacă aerul rece din exterior pătrunde în
clădire printr-o crăpătură, temperatura suprafeței la
punctul de intrare va scădea. Când aerul cald din interior
atinge suprafața răcită, crește umiditatea relativă și se
formează condens. Astfel, crește riscul de formare a
mucegaiului. Foarte mulți spori de mucegai emană
substanțe toxice - cum ar fi compuși organici volatili
microbieni - și spori ca metaboliți secundari care dăunează
sănătății. Mucegaiul este de cele mai multe ori cauza
principală a alergiilor. În acest caz nu este important dacă
compușii organici volatili microbieni sau sporii pătrund în
corp prin alimente în stomac sau prin aer în plămâni.
Oamenii ar trebui să evite contactul cu sporii de mucegai.
Aerul din interior în timpul iernii
Aerul uscat din încăpere este un fenomen care apare atunci
când aerul rece din exterior
intră în clădire prin crăpături.
Dacă acest aer rece se încălzește, atunci umiditatea sa
relativă scade. Din acest motiv, clădirile care au o
etanșeitate necorespunzătoare la aer, au în interior un aer
foarte uscat în timpul iernii, iar acest lucru nu poate fi
îmbunătățit folosindu-se umidificatoare. Consecința acestui
fapt este un climat interior neplăcut.
Un exemplu
Conţinut de umiditate în aer [g/m3]
25
23,1
20
17,3
15
12,9
80 % u.r.
at -5 °C
= 2 g/m3
10
5
100 %
2,1
2,5
50 %
9,3
6,8
3,3
2 g/m3 =
11,5 % u.r.
at 20 °C
10 %
0
-10
-5
0
5
10
15
20
25
temperatură [° C]
u.r. = umiditate relativă
La -5 °C la 80% umiditate relativă, aerul poate absorbi maxim 2 g/m³ de umezeală. Dacă acest aer este încălzit la
20 °C, atunci umiditatea relativă scade la 11.5%. Această valoare este mult prea mică pentru un climat interior
sănătos. O umiditate relativă de 40 la 60% este percepută în general ca fiind plăcută.
... iar izolaÈ
›ia este perfectă
8
Rosturile ușilor și ferestrelor
Evitarea avarierii
Evitarea avarierii structurilor
Dacă aerul umed și cald din interior pătrunde în tipul iernii în stratul funcțional - de exemplu prin rosturile ferestrelor
care nu au fost izolate corespunzător și se formează condensul, atunci acest fapt duce la apariția mucegaiului și la
putrezirea structurii. Acest lucru se poate evita dacă rostul este etanș pe partea interioară. Cele 3 cauze ale umezelii din
și de pe elementele constructive:
În funcție de temperatură, aerul are o capacitate limitată
de a reține apa. Capacitatea de absorbție este mai mare
la temperaturi ridicate și mai mică la temperaturi
scăzute. Dacă temperatura aerului scade, la început
umiditatea relativă doar crește. Dacă temperatura scade
și mai mult, atunci se atinge maximul capacității de
absorbție: saturați 10%. Dacă temperatura scade din nou
și mai mult, aerul nu mai poate stoca cantitatea inițială
de umidit
ate, iar astfel de formează condensul. Exemplul
de mai jos descrie comportamentul aerului la 20°C și
50% umiditate relativă. La 20°C/50% umiditate relativă,
aerul stochează 8,65g apă/m3. Dacă temperatura scade,
de la 9,2°C încolo se formează condensul: s-a atins limita
pentru 100%. Dacă temperatura scade și mai mult se
formează și mai mult condens, crescând astfel riscul de
avariere a structurilor.
+20 °C
-10 °C
Conţinut max. absolut de apă în aer [g/m3]
Condensul
25
23,1
20
17,3
15
Apariţia condensului
10
6,15 g/m3
5
0
12,9
9,3
2,5
-5
20 °C / 50 % u.r.
= 8,65 g/m3
6,8
3,3
0
5
10
15
20 25
temperatură [°C]
u.r. = umiditate relativă
Difuzia
Difuzia vaporilor se referă la procesul de transport al
umidității prin mișcarea moleculelor. Forța motrică este
diferența dintre presiunea de vapori dintre mediul din
interior și cel exterior. Spre deosebire de convecție,
transportul umidității se face nu doar cu ajutorul curenților
de aer,
dar și prin mișcarea moleculelor de vapori de apă prin
elementele constructive ale clădirii. Fluxul de difuzie este în
general din interior spre exterior iarna și din exterior către
interior vara. Fluxul de difuze este controlat prin rezistența
materialelor (valorile sd) folosite.
Un strat exterior (de exemplu folia folosită pentru rostul
ferestrei) cu o valoare sd scăzută permite evaporarea
umezelii din structura constructivă. Un bun principiu de
proiectare este acela conform căruia un element constructiv
trebuie să fie din ce în ce mai deschis la difuzie în funcție
apropierea sa către exterior. Straturile care au valori sd
variabile înlesnesc managementul inteligent al umidității și
ajută la atingerea unui echilibru în interiorul structurii.
Convecția
Convecția este un curent de aer - care rezultă din crăpături
ale anvelopei clădirii. Aceasta este angrenată de doi factori:
incidența vântului asupra clădirii și presiunea din interiorul
clădirii. D
istribuția temperaturii, volumul și înălțimea clădirii
sunt de asemenea, factori care antrenează convecția.
Trebuie evitați curenții de aer, adică transportul prin
convecție al umidității prin sau într-un element constructiv.
Cantitatea de umiditate transportată prin convecție este de
câteva ori mari mare, decât cea transportată prin procesele
de difuzie, cantitatea de umiditate care intră prin convecție
poate fi de 1 000 de ori mai mare decât cea care intră prin
difuzie.
www.proclima.com
Rosturile ușilor și ferestrelor
9
Protecție la mucegai
Protecția împotriva umidității și a mucegaiului
Pentru a preveni avarierea structurilor și riscurile asupra sănătății oamenilor, straturile de etanșare interioare și
exterioare trebuie instalate corect și să fie pe deplin funcționale.
Etanșările interioare și exterioare nu sunt sigilate
Aerul umed și cald din încăpere trece prin rost. Se formează condens. Precipitațiile din exterior penetreaz
ă
structura peretelui.
Dezavantaje:
✖✖ Stratul funcțional devine umed
✖✖ Pierderi necontrolate de căldură
✖✖ Curenți de aer
✖✖ Elementul constructiv riscă să cedeze
✖✖ Risc de apariție a mucegaiului
Stratul de etanșare interior nu este sigilat, cel de etanșare din exterior este sigilat
Aerul umed și cald din încăpere trece prin rost. Se formează condens.
Dezavantaje:
✖✖ Stratul funcțional devine umed
✖✖ Performanța izolației este redusă
✖✖ Structura se umezește
✖✖ Risc de apariție a mucegaiului
Stratul de etanșare interior este sigilat, cel de etanșare din exterior nu este sigilat
Rostul nu este protejat pe exterior de ploaie și vânt. Astfel poate pătrunde umiditatea.
Dezavantaje:
✖✖ Stratul funcțional devine umed
✖✖ Pierderi necontrolate de căldură
✖✖ Risc de apariție a mucegaiului
Stratul de etanșare din interior este etanș la aer și respinge vaporii, stratul de
etanșare de la exterior este rezistent
la vânt, intemperii și deschis difuziei
Aerul umed, cald din interior nu trece prin rost, stratul funcțional este izolat și nu acționează ca o punte termică.
Exteriorul rostului este protejat împotriva vântului și intemperiilor, umiditatea care a intrat în exterior se poate evapora.
Avantaje:
✔✔ Stratul funcțional este protejat
✔✔ Se evită apariția curentului
✔✔ Nu există pierderi de căldură
Rezumat
Executarea corectă a rostului este de o importanță deosebită!
1. Stratul de izolare din interior = etanș la aer și impermeabil la vapori
2. Strat funcțional = montat în mod corespunzător, asigură izolația termică și acustică
3. Stratul de etanșare din exterior = rezistent la vânt, rezistent la intemperii și deschis difuziei
Respectarea celor trei principii creează îmbinări eficiente din punct de vedere energetic care pot evita pagubele.
... iar izolația este perfectă
10
Rosturile ușilor și ferestrelor
Poziția de instalare
Poziția
de instalare și efectele acesteia
Cerințe ce țin de rostul ferestrei
ridicat
Cerințe
Poziția de instalare a ferestrei pe peretele exterior
depinde de structura zidăriei, de posibilele metode de
prindere și etanșare și de cerințele ce țin de designul
interior și exterior. Trebuie acordată o atenție specială
reducerii punților termice și optimizării profilelor
izotermice.
scăzut
Cerințe
Transferul
sarcinilor
perpendiculare
pe fereastră în
jurul circumferinței ferestrei
se face prin
prinderile
acesteia
(de exemplu
prin ancore de
prindere).
Poziția de instalare în scafa
structurii de suport.
ridicat
Exemplul din dreapta arată cum cerințele referitoare la
ferestre cresc în funcție de poziția de instalare a acesteia.
Prinderea
Transferul
combinat al
sarcinilor
(de exemplu
prin console
și eclise)
Toate forțele care acționează asupra unei ferestre
trebuie să se distribuie în structura clădirii printr-un
sistem corespunzător de prinderi. Poziți
a de instalare
determină în mare măsură alegerea tipului de sistem
de prindere. Disiparea forțelor în structura clădirii
trebuie luată în considerare în faza de proiectare.
Forțele care acționează: Greutatea proprie pe orizontală și
verticală, sarcini suplimentare datorate componentelor
adăugate, presiunea dinamică a vântului, după caz
sarcina utilă pe verticală și orizontală
Deviația poziției de
instalare în scafă.
Punțile termice
Punțile termice se referă la punctele slabe ale izolației
termice (cu o densitate ridicată a fluxului termic) din
structura constructivă. Punțile termice produc pierderi
ridicate de căldură (pierderi datorate transmiterii de
căldură), ceea ce duce la un consum mai mare de
energie, de asemenea, suprafețele reci cresc în timpul
iernii în zona punților termice, ceea ce favorizează
apariția condensului și a mucegaiului. Punțile termice
apar de cele mai multe ori la rosturile de îmbinare ale
ferestrelor ca rezulta
t al diferitelor grosimi ale
componentelor. În funcție de structura zidăriei, cadrul
ferestrei ar trebui să fie montat adiacent izolației
peretelui exterior și după caz acoperit cu o izolație
pentru reducerea punților termice.
www.proclima.com
-5,0 °C -1,9 °C 1,3 °C
4,4 °C 7,5 °C 10,6 °C 13,8 °C 16,9 °C
20 °C
Rosturile ușilor și ferestrelor
11
Curbele izotermice
Curbele izotermice
Luarea în calcul a curbele izotermice este necesară atunci
când se proiectează ferestrele - acest fapt se datorează
parțial și avariilor ce pot apărea asupra structurii. Acest
lucru îl reprezintă și baza pentru care se aleg montatori
profesioniști și etanșarea rosturilor ferestrelor. Izotermele
indică punctele cu temperaturi constante din structura
construcției. Acestea sunt reprezentate drept ca
suprafețe sau curbe. Izotermele se calculează pe baza
condițiilor cuprinse în DIN 4108-2 la o temperatură
interioară de +20°C și o temperatură exterioară de -5°
C.
La izoterma de +10°C se poate forma condensul, pentru
că aerul condensează la acest interval la o umiditate
relativă de 50% la 20°C. Dacă această limită este
depășită pe suprafața elementelor constructive sau dacă
este depășită în exterior, aerul din interior va forma
condens iar suprafața se va umezi. Astfel poate fi
afectată structura și se poate ajunge la apariția
mucegaiului. Cu toate acestea, luarea în considerare a
izotermei de +13°C este și mai importantă în proiectarea
ferestrei în structura clădirii. La o temperatură de 12,6°C
umiditatea relativă (bazată pe 20°C/50%) va avea o
valoare de 80%, ceea ce reprezintă un risc crescut de
40
Max. conţinut de umiditate în aer [ in g/m3] g/m3]
Temperatura critică pentru punctul de
condensare și pentru apariția fungilor de
mucegai
39,6
100% Umiditate Relativă
35
30,4
30
80% Umiditate Relativă
25
23,1
Formarea condensului și a mucegaiului
20
17,3
15
12,8
9,4
10
5
0
Exemplu: 20°C
/ 50 %
6,8
1,4
2,3
3,3
-15
-10
-5
4,8
0
Neformarea condensului
și a mucegaiului
5
temperatură [°C]
10
15
20
25
30
35
12,6 °C (rotunjit = 13°C)
9,2 °C (rotunjit = 10°C)
apariție a mucegaiului. Dacă această limită se află înăuntrul structurii, adică
temperatura suprafeței este mai mare de 13°C, atunci se poate forma condensul sau
mucegaiul din punctul de vedere al proiectării. Izoterma la 13°C ia în considerare o
umiditate relativă pe termen mai lung ca fiind de 80% în zona mai aproape de
suprafață, iar atunci se poate forma și dezvolta mucegaiul.
Totul depinde de poziție!
Dacă o fereastră este poziționată prea departe față de
exterior, atunci riscul de apariție a condensului în partea
interioară a intradosului crește. Dacă o fereastră este
poziționată în mijlocul structurii, atunci intradosul din
0 °C
5 °C
0 °C
5 °C
10 °C
13 °C
partea exterioară a ferestrei trebuie izolat.
În cazul structurilor cu pereți dubli sau
al pereților placați, ferestrele trebuie instalate
pe același plan cu izolația sau cadrul ferestrei să fie acoperit suficient de izolație.
0 °C
5 °C
10 °C
13 °C
0 °C
5 °C
10 °C
10 °C
13 °C
13 °C
Tauwasser
Formarea
condensului
Temperatură suprafață
< 13°C: Risc de apariție a
mucegaiului
Temperatură suprafață
> 13°C: Element constructiv
necritic
Temperatură suprafață
< 10°C: Risc de apariție/
propagare a mucegaiului
Temperatură suprafață
> 13°C: Element constructiv
necritic
Rezumat
Poziția corectă de instalare este crucială!
✔✔ Izolațiile care acoperă cadrul ferestrei reduc punțile termice
✔✔ Izoterma de 13°C trebuie să circule prin structură pentru a evita apariția mucegaiului
✔✔ O poziție încastrată a ferestrei reduce expunerea la intemperii și susceptibilitatea la avarii
... iar izolația este perfectă
izotermă 10°C,
temperatură de formare
a condensului
izotermă 13°C,
temperatura critică
pentru mucegai
12
Informații privind produsul
Prezentare generală
Benzi adezive pentru zidărie și structuri din beton
Benzile adezive din gama CONTEGA pentru rosturile ferestrelor și ușilor pot fi montate simplu și rapid, fiind totodată și
rezistente la îmbătrânire. Acestea pot să absorbă mișcările dintre elementele constructive și să rămână absolut etanșe
la aer, iar în cazul de față să își păstreze și rezistența la intemperii. Benzile adezive și-au demonstrat aceste capacități
în condiții solicitante ca parte a testelor efectuate de IFT în Rosenheim.
Protecție la intemperii
Exterior
Bandă adezivă de etanșare a ferestrelor, pentru uz
exterior cu adeziv pe partea împâslită
Etanșant la aer cu aplicare prin pulverizare cu
valoare sd variabilă
pag. 28
Interior
pag. 40
Bandă de etanșare sub glafuri
Bandă de etanșare hidrofobă cu aderență
ridicată
pag. 16
Testare IFT
Testarea IFT a elementelor constructive la Institutul de testare pentru
tehnologii ale ferestrelor din Rosenheim,
demonstrează proiectanților și tehnicienilor că benzile adezive testate îndeplinesc cele mai exigente cerințe
pentru izolarea rosturilor ferestrelor și ușilor. Informațiile suplimentare despre documentația de testare se
regăsește în dreptul fiecărui produs.
www.proclima.com
Informații privind produsul
13
Prezentare generală
Exterior
Interior
Exterior
Interior
Bandă adezivă inteligentă de etanșare a
ferestrelor pentru exterior și interior cu parte
adezivă suplimentară
NOU
Etanșare interioară
Bandă adezivă de etanșare a ferestrelor, pentru uz
interior cu adeziv pe partea împâslită
pag. 34
Bandă adezivă inteligentă de etanșare a
ferestrelor. Cu garanția produsului RAL, calitatea
produsului este monitorizată de un organism
independent
pag. 22
pag. 36
Alte benzi adezive pentru rosturi
CONTEGA FIDEN EXO
Bandă de etanșare
pre-comprimată pentru
exterior pagina 38
... iar izolația este perfectă
CONTEGA SOLIDO SL
Bandă adezivă tencuibilă
pentru etanșarea ferestrei
pe interior pagina 20
CONTEGA SOLIDO EXO
Bandă adezivă tencuibilă
pentru etanșarea ferestrei
pe exterior pagina 26
CONTEGA SOLIDO IQ
Bandă adezivă inteligentă de
etanșare a ferestrelor pentru
exterior și interior pagina 32
14
Informații privind produsul
Prezentare generală
Benzi adezive pentru structuri din lemn
Benzile adezive din gama CONTEGA pentru rosturile ferestrelor și ușilor pot fi montate simplu și rapid, fiind totodată și
rezistente la îmbătrânire. Acestea pot să absorbă mișcările dintre elementele constructive și să rămână absolut etanșe
la aer, iar în cazul de față să își păstreze și rezistența la intemperii. Benzile adezive și-au demonstrat aceste capacități
în condiții solicitante ca parte a testelor efectuate de IFT în Rosenheim.
Protecție la intemperii
Exterior
Bandă adezivă de etanșare a ferestrelor pentru uz
exterior cu trei zone autoade
zive integrate
Etanșant la aer cu aplicare prin pulverizare cu o
valoare sd variabilă la umiditate
pag. 30
Interior
pag. 40
Bandă de etanșare sub glafuri
Bandă de etanșare hidrofobă cu aderență
ridicată
pag. 16
Testare IFT
Testarea IFT a elementelor constructive la Institutul de testare pentru tehnologii ale ferestrelor din Rosenheim,
demonstrează proiectanților și tehnicienilor că benzile adezive testate îndeplinesc cele mai exigente cerințe
pentru izolarea rosturilor ferestrelor și ușilor. Informațiile suplimentare despre documentația de testare se
regăsește în dreptul fiecărui produs.
www.proclima.com
Informații privind produsul
15
Prezentare generală
Exterior
Interior
Etanșare interioară
Exterior
Bandă adezivă de etanșare a ferestrelor pentru
interior cu trei zone autoadezive integrate cu
proprietăți de control al vaporilor
Bandă adezivă inteligentă de etanșare a
ferestrelor. Cu garanția produsului RAL, calitatea
produsului est
e monitorizată de un organism
independent
page 24
Alte benzi adezive pentru rosturi
CONTEGA FIDEN EXO
Bandă de etanșare a rosturilor pre-comprimată
pentru exterior, deschisă la difuzie și rezistentă
la intemperii pagina 38
... iar izolația este perfectă
Interior
pag. 36
16
Informații privind produsul
EXTOSEAL ENCORS
Protecție la intemperii
Bandă de etanșare glafuri
Bandă adezivă impermeabilă de etanșare pentru exterior și interior
Pentru izolarea sub glafuri, pentru rosturi ale ferestrelor pe zidărie sau structuri de beton, pentru lipirea panourilor de
lemn pe suprafețe minerale șlefuite, pentru lipirea plăcilor din fibre de lemn (de exemplu pentru doliile acoperișurilor
sau la treceri) și lipirea acestora la elementele constructive.
Avantaje
Impermeabilă
✔✔ Protecție excelentă pentru elementele constructive datorită efectului puternic de etanșare
✔✔ Montare sigură: aderență crescută chiar și pe suprafețe ușor umede sau reci
✔âœ
” UÈ™or de montat: foarte elastică - se poate mula uÈ™or pe toate tipurile de substraturi È™i la colÈ›uri
✔✔ Lucrările ulterioare pot fi începute rapid: aderență pe straturi de suport fără a fi necesară aplicarea unui primer
✔✔ Rezistență dovedită împotriva ploii de până la 2400 Pa
✔✔ Conformitate atestată independent: teste în conformitate cu MO-01/1, efectuate de IFT în Rosenheim
✔✔ Valori excelente obținute în cadrul testelor cu privire la substanțele periculoase, produs testat conform ISO 16000
Date tehnice
Material
Testat pentru substanțe
periculoase conform
Pentru un aer interior mai sănătos
Strat de suport
folie PE elastică
Material
cauciuc butilic modificat cu acrilat
Strat de separare
Caracteristică
folie PE acoperită cu silicon
Reglementare
Culoare
Valoare
Cauciuc butilic: gri, peliculă: negru
Greutate suprafeței
EN 1849-2
aprox. 1.9 kg/m²
Grosime
EN 1849-2
aprox. 1.1 mm
sd-valoare (g-valoare | permeabilitate) EN 1
931 | ASTM E 96
> 100 m (> 500 MNs/g | < 0.03 US)
Timp de expunere
6 luni
Rezistență la bătaia ploii
ift, MO-01/1:2007-01, Sect. 5 până la 600 Pa, sub glafuri
Temperatură de aplicare
-10 °C la 35 °C | 14 °F la 95 °F
Rezistență la temperatură
-40 °C la 80 °C | -40 °F la 176 °F
Depozitare
loc uscat și răcoros
Dimensiuni disponibile
Lungime: 20 m, Lățime: 100, 150, 200 și 300 mm
Substraturi
Curățați suprafața înainte de aplicare. Aderența pe suprafețele înghețate nu este posibilă. Suprafețele nu trebuie să aibă
urme de substanțe hidrofobe (grăsime sau silicon). Substraturile trebuie să fie uscate și stabile. Benzile și membranele
pot fi aplicate pe toate tipurile de lemn rindeluit sau lăcuit, pe suprafețe dure din material plastic și metal (de exemplu
conducte, ferestre etc), panouri de lemn dure (plăci aglomerate din lemn, OSB, placaj, MDF și plăci din fibre lemnoase) și
straturi de suport din beton, zidărie netencuită sau ten
cuială. Se recomandă aplicarea TESCON PRIMER dacă stratul de
suport este din plăci din fibre lemnoase. Suprafețele din beton sau tencuială trebuie să nu fie sfărâmicioase sau prăfuite.
Se recomandă aplicarea TESCON PRIMER dacă stratul de suport nu este suficient de stabil. Cea mai bună stabilitate
structurală se poate atinge doar cu straturi de suport de înaltă calitate. Este responsabilitatea utilizatorului să verifice
compatibilitatea cu stratul de suport, în anumite cazuri recomandăm efectuarea în prealabil a unor teste de aderență.
Condiții generale
Îmbinările nu trebuie supuse deformațiilor de întindere. Apăsați ferm pentru a lipi banda adezivă. Asigurați-vă că
exercitați o presiune suficientă. Etanșările rezistente la vânt pot fi construite doar folosindu-se membrane rezistente la
vapori, folii de acoperiș sau pentru fațade care au fost montate fără cute sau îndoituri. Banda devine auto-adezivă în
contact cu căldura.
www.proclima.co
m
Instrucțiuni de montare
17
EXTOSEAL ENCORS
Protecție la intemperii
Bandă de etanșare glafuri
Instrucțiuni de montare
1
2
Lipiți de cadru
Îndoiți pe scafă
Măsurați banda (lățimea deschiderii + 2 x 20 cm) și
tăiați la dimensiune. Îndepărtați treptat folia de protecție
și lipiți-o gradual de cadru în zona de sub glaf.
Îndoiți banda la colțurile scafei la o înălțime de
aproximativ 20 cm, și lipiți-o de cadru
3
4
Lipiți de scafă
Tăiați materialul în exces de pe verticală
Bucată cu bucată, îndepărtați folia de protecție din
mijloc și lipiți banda de scafă. În timp ce faceți asta,
aplicați banda în colțuri. După aceea, apăsați bine.
Tăiați materialul în exces de pe partea verticală la
nivel cu placa din fibre lemnoase.
5
6
Tăiați materialul în exces de pe orizontală
Montarea glafului
Tăiați materialul în exces lăsând o margine de 15 mm
folosind un distanțier, pentru ca banda să stea mai
apoi peste tenc
uială.
Izolație sub glaf finalizată cu EXTOSEAL ENCORS.
Tencuiala care se va aplica peste bucata de bandă rămasă
în exces. Ultimul pas este montarea efectivă a glafului.
... iar izolația este perfectă
18
Informații privind produsul
EXTOSEAL ENCORS
Protecție la intemperii
Bandă de etanșare glafuri
Pentru ferestrele montate în exterior
Sfat practic
Pentru o montare la
distanțe egale a benzii
EXTOSEAL ENCORS
marcați centrul ferestrei.
min.
5 cm
1
2
Pregătire
Verificați în prealabil starea ferestrei
Alegeți lățimea benzii astfel încât să încadreze toată
rama, lăsând minim 5 cm de bandă care să poată fi
acoperită cu beton.
Asigurați-vă că ferestrele și toate prinderile sunt
instalate corect.
3
Curățați stratul de suport
Acoperiți consolele
Îndepărtați resturile și praful folosind o perie sau un
aspirator. Dacă este necesar folosiți TESCON PRIMER
pentru straturile de suport instabile (de exemplu cele
sfărâmicioase).
Alegeți
o lățime a benzii EXTOSEAL ENCORS care să
acopere consolele cu minim 3 cm. Lățimea minimă de
pe perete este 5 cm. Alternativ, pe laterale se pot folosi
bucăți de EXTOEAL ENCORS tăiate în prealabil.
Pentru a vă asigura că banda
este montată drept, marcați
1 cm în afara cadrului
ferestrei. Acest lucru este
necesar pentru rostul de sus.
Se recomandă pentru
rosturile laterale/de jos ale
ferestrelor din plastic.
10 cm
5 cm
C
5 cm
10 cm
y
5 cm
B
5
x
5 cm
A
B
A=x+5+5
B=y+5+5
C = x +10 +10
5 cm
Sfat practic
4
5 cm
6
Tăiați banda la dimensiune
Lipiți de fereastră
Atunci când tăiați banda pentru partea de jos și laterale,
adăugați 5 cm la fiecare capăt peste dimensiunea
cadrului iar pentru partea de sus 10 cm, astfel încât la
colțuri să se creeze niște îmbinări impermeabile. Dacă
îmbinările laterale sunt alcătuite din mai multe petice,
atunci suprapunerea trebuie să fie de minim 3 cm.
Îmbinările vor fi impermeabile dacă începeți
să lucrați
de jos în sus. Îndoiți pe lungime pe jumătate și
îndepărtați folia de protecție de pe spate. Poziționați
banda la mijlocul ferestrei și lipiți-o. Îndepărtați în
totalitate folia de protecție, îndreptați banda și lipiți-o
de cadrul ferestrei.
www.proclima.com
Instrucțiuni de montare
19
EXTOSEAL ENCORS
Protecție la intemperii
Bandă de etanșare glafuri
7
Lipiți de perete
Pentru o îmbinare durabilă pe perete, îndepărtați și
ultima parte de folie adezivă rămasă și lipiți de cadru
și/sau zidărie. Evitați golurile între cadrul ferestrei și
zidărie/beton, astfel încât izolația termică să poată fi
întinsă până la cadrul ferestrei. Apăsați banda adezivă
folosind instrumentul de montaj PRESSFIX.
8
Crearea îmbinărilor la colțuri
Întindeți folia EXTOSEAL ENCORS uniform, astfel încât
banda adezivă să poată fi petrecută în jurul colțurilor
cadrului ferestrei, atât de cadru cât și de zidărie/beton
fără să
o tensionați prea tare. După ce lipiți banda,
frecați-o folosind PRESSFIX.
min. 5 cm
min. 1 cm
9
ÃŽmbinarea de sus
Poziționați banda adezivă cu 1 cm în fața cadrului
ferestrei, astfel încât apa să se poată scurge. Dacă
distanța între cadrul ferestrei și zid este mai mare de
50 mm, atunci vă recomandăm folosirea unei pene.
... iar izolația este perfectă
10
Gata!
20
Informații privind produsul
ANSCHLUSSKLEBER
CONTEGA
SOLIDO SL
Etanșare interioară
Bandă adezivă tencuibilă pentru etanșarea ferestrelor cu uz interior
Pentru rosturi interioare etanșe la aer și rezistente la vapori ale ferestrelor și ușilor sau pentru crearea unui strat etanș a
îmbinărilor elementelor constructive din lemn, beton sau zidărie, cu aderență pe toată suprafața.
Avantaje
Se poate tencui peste
✔✔ Economisiți timp: rostul este imediat etanș la aer și poate deja să suporte sarcini
✔✔ Tencuiala poate fi aplicată direct peste: trecere clară între fereas
tră și/sau membrana rezistentă la vapori și tencuială
✔✔ Rosturi durabile: adezivul SOLID are o aderență crescută chiar și pe straturi de suport minerale
✔✔ Conformitate atestată independent: teste în conformitate cu MO-01/1, efectuate de IFT în Rosenheim
✔✔ Construcție în conformitate cu standardele: pentru îmbinări etanșe conform DIN 4108-7, SIA 180 și RT 2012
✔✔ Valori excelente obținute în cadrul testelor cu privire la substanțele periculoase, produs testat conform ISO 16000
Date tehnice
Material
Strat de suport
împâslit PP, membrană specială din copolimer PP
Adeziv
adeziv impermeabil modificat SOLID
folie din PE laminată cu silicon perforată
Strat de separare
Caracteristică
Reglementare
Culoare
Testat pentru substanțe
periculoase conform
Pentru un aer interior mai sănătos
Valoare
alb
sd-valoare (g-valoare | permeabilitate) BS EN 1931 | ASTM E 96
2.8 m (14 MNs/g | 1.17 US perms)
Etanșeitate la aer
ift, MO-01/1:2007-01, Se
ct. 5 până la 1000 Pa, pe toată suprafața
Cerințe privind aderența
DIN 4108-11
îndeplinește
Se poate tencui peste
da
Temperatură de aplicare
peste -10 °C / 14 °F
Rezistență la temperatură
-40 °C la 90 °C | -40 °F la 194 °F
Depozitare
loc uscat și răcoros
Dimensiuni disponibile
Lungime: 30 m; Lățime: 80, 100, 150 și 200 mm
Substraturi
Curățați suprafața înainte de aplicare. Este posibil ca suprafețele inegale să trebuiască să fie șlefuite. Aderența pe
suprafețele înghețate nu este posibilă. Suprafețele nu trebuie să aibă urme de substanțe hidrofobe (de exemplu
grăsime sau silicon). Lățimea benzii adezive peste care se aplică tencuiala nu trebuie să depășească în general 60 mm
sau 50% din glaf. Producătorul de tencuieli vă poate oferi mai multe recomandări. Substraturile trebuie să fie uscate
și stabile. Aderența permanentă se obține pe toate membranele pentru interior Pro Clima și inclusiv pe alte membrane
împotri
va vaporilor și membrane etanșe la aer (de exemplu acelea fabricate din PE, PA, PP și aluminiu). Se obține o
aderență bună și pe lemn lăcuit sau rindeluit, plastic dur, panouri de lemn dure (placă aglomerată din lemn, OSB și
placaj) și pe straturi de suport din zidărie sau beton. Cea mai bună stabilitate structurală se poate atinge doar cu
straturi de suport de înaltă calitate. Este responsabilitatea utilizatorului să verifice compatibilitatea cu stratul de
suport, în anumite cazuri recomandăm efectuarea în prealabil a unor teste de aderență. Se recomandă aplicarea
TESCON PRIMER dacă stratul de suport nu este suficient de stabil.
Condiții generale
Îmbinările nu trebuie supuse deformațiilor de întindere. Apăsați ferm pentru a lipi banda adezivă. Asigurați-vă că
exercitați o presiune suficientă. Îmbinările etanșe la aer se pot obține doar dacă banda este montată fără cute sau
întreruperi. Aerisiți continuu pentru a preveni acumularea de u
mezeală excesivă. Dacă este necesar folosiți un uscător
pentru construcții. Atunci când tencuiți, respectați recomandările producătorului pentru suprafețele
neabsorbante. La nevoie se va aplica o punte de aderență.
www.proclima.com
Instrucțiuni de montare
21
CONTEGA
ANSCHLUSSKLEBER
SOLIDO SL
Etanșare interioară
Instrucțiuni de montare
➔ Situația 1: Fereastra a fost deja montată
1
2
Lipiți de cadru
Lipiți de glaf
Începeți să lipiți începând cu zona colțurilor. Mai întâi
poziționați aproximativ 2 cm de bandă pe partea
orizontală a cadrului și lipiți banda de cadru. Ghidați
banda în jurul cadrului și lipiți-o pe partea verticală a
cadrului. Îndepărtați gradual folia de protecție în timp
ce faceți asta.
Îndepărtați gradual cea de-a doua parte a benzii de
protecție (cea lată) de pe membrană. Începeți să lipiți
de glaf începând cu zona colțurilor. Lipiți banda rămasă
de ambrazură. Lipiți banda de cealaltă zonă d
e colÈ›.
Lipiți banda rămasă de ambrazură.
➔ Situația 2: Înainte ca fereastra să fie instalată
1
2
Lipiți de lateralul cadrului
Lipiți de glaf și lipiți banda prin frecare
Îndepărtați folia de protecție și poziționați-o pe marginea
cadrului și lipiți-o gradual. Banda se montează cu partea
imprimată în sus.
Îndepărtați partea mai lată a foliei de protecție și lipiți-o
gradual de circumferința glafului. Apăsați banda adezivă
folosind instrumentul de montaj PRESSFIX.
➔ Alte situații
Lipirea pe pereți, crearea unui rost etanș la aer
Străpungeri în zidărie
Montați membrana împotriva vaporilor. Lăsați loc pentru
dilatare, pentru a permite mișcarea relativă dintre
componente. Îndepărtați toate foliile de protecție de pe
CONTEGA SOLIDO SL. Poziționați banda adezivă, lipiți-o
gradual după care frecați-o folosind instrumentul de
montaj PRESSFIX pentru a o fixa.
Tăiați patru bucăți de bandă. Îndepărtați partea îngus
tă
a foliei de protecție și lipiți banda mai întâi pe grindă.
Îndepărtați partea îngustă a foliei de protecție și lipiți
banda pe zidărie. Tăiați banda la colțuri astfel, încât
aceasta să poată fi lipită de marginea grinzii. Lipiți
împreună cele două părți.
... iar izolația este perfectă
22
Informații privind produsul
ANSCHLUSSKLEBER
CONTEGA
SOLIDO SL-D
Etanșare interioară
Bandă adezivă tencuibilă pentru etanșarea ferestrelor cu uz interior și cu o zonă adezivă suplimentară
Pentru rosturile interioare ale ferestrelor și ușilor, sau pentru crearea unor straturi etanșe și pentru etanșarea grinzilor
din lemn sau substraturi minerale, cu aderență pe toată suprafața. Partea adezivă de pe împâslitură permite montarea
ușoară a ferestrelor și ușilor atunci când este aplicată înainte de montarea lor.
Avantaje
Se poate tencui peste
✔✔ Economisiți timp: rostul este imediat etanș la aer și poate deja să suporte sarcini
✔✔ Ușor de prelucrat datorită zonei adezive împâslite
✔✔ Tencuiala poate fi aplicată direct peste: trecere clară între fereastră și/sau membrana rezistentă la vapori și tencuială
✔✔ Rosturi durabile: adezivul SOLID are o aderență crescută chiar și pe straturi de suport minerale
✔✔ Conformitate atestată independent: teste în conformitate cu MO-01/1, efectuate de IFT în Rosenheim
✔✔ Construcție în conformitate cu standardele: pentru îmbinări etanșe conform DIN 4108-7, SIA 180 și RT 2012
✔✔ Valori excelente obținute în cadrul testelor cu privire la substanțele periculoase, produs testat conform ISO 16000
Date tehnice
Material
Testat pentru substanțe
periculoase conform
Pentru un aer interior mai sănătos
Strat de suport
împâslit PP, membrană specială din copolimer PP
Adeziv
adeziv impermeabil modificat SOLID
Strat de separare
Caracteristică
folie din PE laminată cu silicon perforată
Reglementare
Valoare
Culoare
alb
sd-valoare (g-valoare | permeabilitate) EN 1931 | ASTM E 96
2.8 m (14 MNs/g | 1.17 US perms)
Etanșeitate la aer
ift, MO-01/1:2007-01, Sect.5 până la 1000 Pa, pe toată suprafața
Cerințe privind aderența
DIN 4108-11
îndeplinește
Se poate tencui peste
da
Temperatură de aplicare
peste -10 °C / 14 °F
Rezistență la temperatură
-40 °C la 90 °C | -40 °F la 194 °F
Depozitare
loc uscat și răcoros
Dimensiuni disponibile
Lungime: 30 m; Lățime: 80, 100, 150 și 200 mm
Substraturi
Curățați suprafața înainte de aplicare. Este posibil ca suprafețele inegale să trebuiască să fie șlefuite. Aderența pe
suprafețele înghețate nu este posibilă. Suprafețele nu trebuie să aibă urme de substanțe hidrofobe (de exemplu
grăsime sau silicon). Lățimea benzii adezive peste care se aplică tencuiala nu trebuie să depășească în general 60 mm
sau 50% din glaf. Producătorul de tencuieli vă poate oferi mai multe recomandări. Substraturile trebuie să f
ie uscate
și stabile. Aderența permanentă se obține pe toate membranele pentru interior Pro Clima și inclusiv pe alte membrane
împotriva vaporilor și membrane etanșe la aer (de exemplu acelea fabricate din PE, PA, PP și aluminiu). Se obține o
aderență bună și pe lemn lăcuit sau rindeluit, plastic dur, panouri de lemn dure (placă aglomerată din lemn, OSB și
placaj) și pe straturi de suport din zidărie sau beton. Cea mai bună stabilitate structurală se poate atinge doar cu
straturi de suport de înaltă calitate. Este responsabilitatea utilizatorului să verifice compatibilitatea cu stratul de
suport, în anumite cazuri recomandăm efectuarea în prealabil a unor teste de aderență. Se recomandă aplicarea
TESCON PRIMER dacă stratul de suport nu este suficient de stabil.
Condiții generale
Îmbinările nu trebuie supuse deformațiilor de întindere. Apăsați ferm pentru a lipi banda adezivă. Asigurați-vă că există
destulă rezistență la presiune. Îmbină
rile etanșe la aer se pot obține doar dacă banda este montată fără cute sau
întreruperi. Aerisiți continuu pentru a preveni acumularea de umezeală excesivă, dacă este necesar folosiți un uscător
pentru construcții. Atunci când tencuiți, respectați recomandările producătorului pentru suprafețele neabsorbante.
La nevoie se va aplica o punte de aderență.
www.proclima.com
Instrucțiuni de montare
23
CONTEGA
ANSCHLUSSKLEBER
SOLIDO SL-D
Etanșare interioară
Instrucțiuni de montare
➔ Situația 1: Înainte ca fereastra să
fie instalată
1
➔ Situația 2: Fereastra a fost deja
montată
1
Lipiți de lateralul cadrului
Lipiți de cadru
Îndepărtați folia de protecție de pe partea imprimată și
poziționați-o pe marginea cadrului și lipiți-o gradual.
Banda se montează cu partea imprimată în sus către
fereastră.
Începeți să lipiți în zonele de colț ale cadrului. Mai
întâi poziționați aproximativ 2 cm de bandă pe partea
orizontală
a cadrului și lipiți banda de cadru. Ghidați
banda în jurul cadrului și lipiți-o pe partea verticală a
cadrului. Îndepărtați gradual folia de protecție în timp
de faceți asta.
2
2
Finisarea colțurilor
Lipiți de glaf, păstrând o marjă
Lăsați CONTEGA SOLIDO SL-D să pătrundă cam 2 cm în
zona colțurilor (lungimea colțului diagonal pe îmbinare)
și lipiți-o după forma colțului.
Îndepărtați a doua parte a foliei de protecție (partea
mai lată) și lipiți gradual banda pe glaf. Începeți să lipiți
colțurile glafului. Lăsați loc pentru dilatare, pentru a
permite mișcarea relativă dintre componente. Lipiți
banda de cealaltă zonă de colț.
3
3
Continuați să lipiți banda prin frecare
Lipiți colțurile
Îndepărtați folia de protecție de pe partea neimprimată
și lipiți-o treptat în glaf. Lăsați loc pentru dilatare,
pentru a permite mișcarea relativă dintre componente.
După ce lipiți banda, frecați-o folosind PRESSFIX.
Aplic
ați banda cu o suprapunere de minim 2 cm la
colțuri.
... iar izolația este perfectă
Notă
Ca alternativă în situația 2,
vă rugăm să utilizați
CONTEGA SOLIDO SL.
24
Informații privind produsul
ANSCHLUSSKLEBER
CONTEGA
SL
Etanșare interioară
Bandă adezivă de etanșare pentru uz interior
Pentru rosturile de la interior ale ușilor și ferestrelor montate pe structuri de lemn; cu trei zone adezive.
Avantaje
✔✔ Ușor de manevrat: foarte subțire se pliază ușor în jurul colțurilor
✔✔ Conformitate atestată independent: teste în conformitate cu MO-01/1, efectuate de IFT în Rosenheim
✔✔ În combinație cu CONTEGA EXO pentru exterior se pot obține niște îmbinări durabile
✔✔ Tencuiala poate fi aplicată direct peste: trecere clară între fereastră și/sau membrana rezistentă la vapori și tencuială
✔✔ Aplicare flexibilă: trei zone adezive care aderă pe lemn, zidărie sau structuri de beton
✔✔ Construcție în conformitate cu standar
dele: pentru îmbinări etanșe conform DIN 4108-7, SIA 180 și RT 2012
✔✔ Valori excelente obținute în cadrul testelor cu privire la substanțele periculoase, produs testat conform ISO 16000
Date tehnice
Material
Testat pentru substanțe
periculoase conform
Strat de suport
Adeziv
Caracteristică
Pentru un aer interior mai sănătos
pâslă PP și membrană specială de copolimer PP
adeziv special pe bază de acrilat
Reglementare
Culoare
Valoare
albastru deschis
sd-valoare (g-valoare | permeabilitate) EN 1931 | ASTM E 96
2.3 m (11.5 MNs/g | 1.43 US perms)
Etanșeitate la aer
ift, MO-01/1:2007-01, Sect. 5 până la 1000 Pa, pe toată suprafața
Cerințe privind aderența
DIN 4108-11
îndeplinește
Se poate tencui peste
da
Temperatură de aplicare
peste -10 °C / 14 °F
Rezistență la temperatură
-40 °C la 90 °C | -40 °F la 194 °F
Depozitare
loc uscat și răcoros
Dimensiuni disponibile
Lungime: 30 m; Lățime: 85 și 120 mm
Substraturi
Curățați supr
afața înainte de aplicare. Aderența pe suprafețele înghețate nu este posibilă. Suprafețele nu trebuie să
aibă urme de substanțe hidrofobe (de exemplu grăsime sau silicon). Lățimea benzii adezive peste care se aplică
tencuiala nu trebuie să depășească în general 60 mm sau 50% din zona glafului. Producătorul de tencuieli vă poate
oferi mai multe recomandări. Substraturile trebuie să fie uscate și stabile. Aderența permanentă se obține pe toate
membranele pentru interior Pro Clima și inclusiv pe alte membrane împotriva vaporilor și membrane etanșe la aer (de
exemplu acelea fabricate din PE, PA, PP și aluminiu). Se obține o aderență bună și pe lemn lăcuit sau rindeluit, plastic
dur, panouri de lemn dure (placă aglomerată din lemn, OSB și placaj). Pentru o mai bună aderență a îmbinărilor pe
zidărie, beton sau pe straturi de suport zgrunțuroase, folosiți ORCON F. Cea mai bună stabilitate structurală se poate
atinge doar cu straturi de supor
t de înaltă calitate. Este responsabilitatea utilizatorului să verifice compatibilitatea cu
stratul de suport, în anumite cazuri recomandăm efectuarea în prealabil a unor teste de aderență. Se recomandă
aplicarea TESCON PRIMER dacă stratul de suport nu este suficient de stabil.
Condiții generale
Îmbinările nu trebuie supuse deformațiilor de întindere. Apăsați ferm pentru a lipi banda adezivă. Asigurați-vă că
există destulă rezistență la presiune. Îmbinările etanșe la aer se pot obține doar dacă banda este montată fără cute
sau întreruperi. Aerisiți continuu pentru a preveni acumularea de umezeală excesivă, dacă este necesar folosiți un
uscător pentru construcții. Atunci când tencuiți, respectați recomandările producătorului pentru suprafețele
neabsorbante. La nevoie se va aplica o punte de aderență. Dacă îmbinarea etanșă la aer se creează imediat după
tencuire, atunci există posibilitatea ca umezeala să intre în izolația termi
că sau să apară probleme în timpul
construcției.
www.proclima.com
Instrucțiuni de montare
25
ANSCHLUSSKLEBER
CONTEGA SL
Etanșare interioară
Instrucțiuni de montare
Construcția cadrului de lemn după instalarea
ferestrelor
Dacă fereastra a fost deja montată, atunci se va lipi
CONTEGA SL de cadrul ferestrei.
Apăsați banda de glaf și cadru pentru a o lipi. Folosind
PRESSFIX puteți lucra mai rapid și într-un mod care vă
protejează mâinile mai mult.
Construcția cadrului de lemn înainte de instalarea
Îndepărtați folia de protecție, îndoiți banda în zona de
ferestrelor
CONTEGA SL a fost deja aplicată pe lateralul ferestre - de
exemplu de cel care montează fereastra.
Construcția zidăriei după instalarea ferestrelor
Dacă fereastra a fost deja montată, atunci se va lipi
CONTEGA SL de cadrul ferestrei.
colț și lipiți cele două benzi una de cealaltă. Lipiți banda
de-a lungul perimetrului cadrului ferestrei, fără
întreruperi. Apăsați ferm pe
ntru a lipi banda adezivă
Poziționați banda pe cadru și lipiți-o. Aplicați în zigzag o
linie de adeziv ORCON F sau ORCON CLASSIC în jurul
circumferinței. Acum puteți aplica tencuiala!
Notă
Dacă rostul impermeabil se
acoperă după tencuire,
atunci este posibil ca
umezeala să intre in izolația
termică sau se pot produce
perturbații în procesul de
construcție.
Asistență telefonică
Construcția zidăriei înainte de instalarea
ferestrelor
CONTEGA SL a fost deja aplicată pe lateralul ferestrei, de
exemplu de cel care montează fereastra.
... iar izolația este perfectă
Îndoiți banda în zona colțurilor. Aplicați în zigzag o linie
de adeziv ORCON F sau ORCON CLASSIC pe intrados.
Așezați banda peste adeziv. Acum puteți aplica tencuiala!
Dacă condițiile dvs. de lucru
diferă, vă rugăm să vă
adresați tehnicienilor
Pro Clima. pagina 65
26
Informații privind produsul
CONTEGA SOLIDO EXO
Protecție la intemperii
Bandă adezivă tencuibilă pentru e
tanșarea ferestrelor cu uz exterior
Pentru rosturi exterioare rezistente la vânt și ploaie, se utilizează la îmbinările între ferestre sau uși și elemente
constructive din lemn, zidărie sau beton, cu aderență pe toată suprafață.
Avantaje
✔✔ Economisiți timp: rostul este imediat etanș la intemperii și poate deja să suporte sarcini
✔✔ Tencuiala poate fi aplicată direct peste: trecere clară între fereastră și/sau etanșatul pentru ferestre și tencuială
✔✔ Rosturi durabile: adezivul SOLID are o aderență crescută chiar și pe straturi de suport minerale
✔✔ Conformitate atestată independent: teste în conformitate cu MO-01/1, efectuate de IFT în Rosenheim
Date tehnice
Material
Strat de suport
împâslit PP, membrană specială din copolimer PP
Adeziv
adeziv impermeabil modificat SOLID
Strat de separare
Caracteristică
folie din PE laminată cu silicon perforată
Reglementare
Valoare
Culoare
negru
sd-valoare (g-valoare | permeabilitat
e) EN 1931 | ASTM E 96
0.7 m (3.5 MNs/g | 4.7 US perms)
Timp de expunere
3 luni
> 2 500 mm
Coloana de apă
EN ISO 811
Rezistență la bătaia ploii
ift, MO-01/1:2007-01, Sect. 5 până la 600 Pa, pe toată suprafața
Cerințe privind aderența
DIN 4108-11
îndeplinește
Se poate tencui peste
da
Temperatură de aplicare
peste -10 °C / 14 °F
Rezistență la temperatură
-40 °C la 90 °C | -40 °F la 194 °F
Depozitare
loc uscat și răcoros
Dimensiuni disponibile
Lungime: 30 m; Lățime: 80, 100, 150 și 200 mm
Substraturi
Curățați suprafața înainte de aplicare. Este posibil ca suprafețele inegale să trebuiască să fie șlefuite. Aderența pe
suprafețele înghețate nu este posibilă. Suprafețele nu trebuie să aibă urme de substanțe hidrofobe (de exemplu
grăsime sau silicon). Lățimea benzii adezive peste care se aplică tencuiala nu trebuie să depășească în general 60 mm
sau 50% din glaf. Producătorul de tencuieli vă poate oferi mai multe rec
omandări. Substraturile trebuie să fie uscate
și stabile. Aderența permanentă se obține pe toate membranele pentru interior Pro Clima și inclusiv pe alte membrane
împotriva vaporilor și membrane etanșe la aer (de exemplu acelea fabricate din PE, PA, PP și aluminiu). Se obține o
aderență bună și pe lemn lăcuit sau rindeluit, plastic dur, panouri de lemn dure (placă aglomerată din lemn, OSB și
placaj) și pe straturi de suport din zidărie sau beton. Cea mai bună stabilitate structurală se poate atinge doar cu
straturi de suport de înaltă calitate. Este responsabilitatea utilizatorului să verifice compatibilitatea cu stratul de
suport, în anumite cazuri recomandăm efectuarea în prealabil a unor teste de aderență. Se recomandă aplicarea
TESCON PRIMER dacă stratul de suport nu este suficient de stabil.
Condiții generale
Îmbinările nu trebuie supuse deformațiilor de întindere. Apăsați ferm pentru a lipi banda adezivă. Asigurați-vă că
există destu
lă rezistență la presiune. Îmbinările etanșe la vânt se pot obține doar dacă banda este montată fără cute
sau întreruperi. Atunci când tencuiți, respectați recomandările producătorului pentru suprafețele neabsorbante. La
nevoie se va aplica o punte de aderență.
www.proclima.com
Instrucțiuni de montare
27
CONTEGA SOLIDO EXO
Protecție la intemperii
Instrucțiuni de montare
➔ Situația 1: Fereastra a fost deja
montată
1
➔ Situația 2: Înainte ca fereastra să
fie instalată
1
Lipiți de cadru
Lipiți de lateralul cadrului
Îndepărtați partea îngustă a foliei. Poziționați banda
CONTEGA SOLIDO EXO și lipiți-o pe toată suprafața
rămasă liberă, cu un surplus de 2 cm în colțul cadrului.
Lipiți banda rămasă de ambrazură.
Îndepărtați folia de protecție și poziționați-o pe marginea
cadrului și lipiți-o. Banda se montează cu partea
imprimată în sus.
2
2
Lipiți de glaf, păstrând o marjă
Finisarea colțurilor
ÃŽnde
părtați a doua parte a foliei de protecție și lipiți
gradual banda pe glaf. Lăsați loc de dilatare, pentru a
permite mișcarea relativă dintre componente. Lipiți banda
de glaf.
Pentru a vă asigura că banda se lipește de glaful ferestrei
mai târziu, îndoiți la colțuri așa cum arată imaginea de
mai sus și lipiți CONTEGA SOLIDO EXO în jurul
circumferinței.
3
3
Lipiți banda de-a lungul perimetrului cadrului
Lipiți de glaf
Continuați să lipiți banda pe toată suprafața (cadru și glaf)
în aceeași manieră. Asigurați-vă că ați acoperit colțurile.
Îndepărtați folia de protecție și lipiți banda în jurul
glafului.
... iar izolația este perfectă
28
Informații privind produsul
CONTEGA SOLIDO EXO-D
Protecție la intemperii
Bandă adezivă tencuibilă pentru etanșarea ferestrelor cu uz exterior și cu o zonă adezivă suplimentară
Pentru rosturi exterioare rezistente la vânt și ploaie, se utilizează la îmbinările între ferestre sau u
și și elemente
constructive din lemn, zidărie sau beton, cu aderență pe toată suprafață. Partea adezivă de pe împâslitură permite
montarea ușoară a ferestrelor și ușilor atunci când este aplicată înainte de montarea lor.
Avantaje
✔✔ Îmbinarea este imediat rezistentă la vânt și intemperii ca rezultat al aderenței pe întreaga suprafață
✔✔ Ușor de prelucrat datorită zonei adezive împâslite
✔✔ Tencuiala poate fi aplicată direct peste: trecere clară între fereastră și/sau membrana rezistentă la vapori și tencuială
✔✔ Rosturi durabile: adezivul SOLID are o aderență crescută chiar și pe straturi de suport minerale
✔✔ Conformitate atestată independent: teste în conformitate cu MO-01/1, efectuate de IFT în Rosenheim
Date tehnice
Material
Strat de suport
împâslit PP, membrană specială din copolimer PP
Adeziv
adeziv impermeabil modificat SOLID
Strat de separare
Caracteristică
folie din PE laminată cu silicon perforatÄ
ƒ
Reglementare
Valoare
Culoare
negru
sd-valoare (g-valoare | permeabilitate) EN 1931 | ASTM E 96
0.7 m (3.5 MNs/g | 4.7 US perms)
Timp de expunere
3 luni
> 2 500 mm
Coloana de apă
EN ISO 811
Rezistență la bătaia ploii
ift, MO-01/1:2007-01, Sect. 5 până la 600 Pa, pe toată suprafața
Cerințe privind aderența
DIN 4108-11
îndeplinește
Se poate tencui peste
da
Temperatură de aplicare
peste -10 °C / 14 °F
Rezistență la temperatură
-40 °C la 90 °C | -40 °F la 194 °F
Depozitare
loc uscat și răcoros
Dimensiuni disponibile
Lungime: 30 m; Lățime: 80 și 100 mm
Substraturi
Curățați suprafața înainte de aplicare. Este posibil ca suprafețele inegale să trebuiască să fie șlefuite. Aderența pe
suprafețele înghețate nu este posibilă. Suprafețele nu trebuie să aibă urme de substanțe hidrofobe (de exemplu grăsime
sau silicon). Lățimea benzii adezive peste care se aplică tencuiala nu trebuie să depășească în general 60 mm sau 50
%
din glaf. Producătorul de tencuieli vă poate oferi mai multe recomandări. Substraturile trebuie să fie uscate și stabile.
Aderența permanentă se obține pe toate membranele pentru exterior Pro Clima și inclusiv pe alte straturi de suport sau
alte membrane (de ex. cele din PP și PET). Se obține o aderență bună și pe lemn lăcuit sau rindeluit, plastic dur, panouri
de lemn dure (placă aglomerată din lemn, OSB și placaj) și pe straturi de suport din zidărie sau beton. Cea mai bună
stabilitate structurală se poate atinge doar cu straturi de suport de înaltă calitate. Este responsabilitatea utilizatorului să
verifice compatibilitatea cu stratul de suport, în anumite cazuri recomandăm efectuarea în prealabil a unor teste de
aderență. Se recomandă aplicarea TESCON PRIMER dacă stratul de suport nu este suficient de stabil.
Condiții generale
Îmbinările nu trebuie supuse deformațiilor de întindere. Apăsați ferm pentru a lipi banda adezivă. Asigurați-vă
că
există destulă rezistență la presiune. Îmbinările etanșe la vânt se pot obține doar dacă banda este montată fără cute
sau întreruperi. Atunci când tencuiți, respectați recomandările producătorului pentru suprafețele neabsorbante. La
nevoie se va aplica o punte de aderență
www.proclima.com
Instrucțiuni de montare
29
CONTEGA SOLIDO EXO-D
Protecție la intemperii
Instrucțiuni de montare
➔ Situația 1: Înainte ca fereastra să
fie instalată
1
➔ Situația 2: Fereastra a fost deja
montată
1
Lipiți de lateralul cadrului
Lipiți de cadru
Îndepărtați folia de protecție de pe partea imprimată și
poziționați-o pe marginea cadrului și lipiți-o gradual.
Banda se montează cu partea imprimată în sus către
fereastră.
Îndepărtați aproximativ 5-10 cm din partea mai îngustă
a foliei de protecție (partea neimprimată). Ghidați
banda în jurul cadrului și lipiți-o pe partea verticală a
cadrului.
2
2
Finisarea colțurilor
Lip
iți de glaf, păstrând o marjă
Lăsați CONTEGA SOLIDO EXO-D să pătrundă cam 2 cm
în zona colțurilor (lungimea colțului diagonal pe
îmbinare) și lipiți-o după forma colțului.
Îndepărtați a doua parte a foliei de protecție (partea mai
lată) și lipiți gradual banda pe glaf. Începeți să lipiți
colțurile glafului. Lăsați loc pentru dilatare, pentru a
permite mișcarea relativă dintre componente.
3
3
Lipiți CONTEGA SOLIDO EXO-D în glaf și
continuați să lipiți banda prin frecare
Lipiți banda de-a lungul perimetrului cadrului
ferestrei
Îndepărtați folia de protecție de pe partea neimprimată
și lipiți-o treptat în glaf. Lăsați loc pentru dilatare, pentru
a permite mișcarea relativă dintre componente. După
ce lipiți banda, frecați-o folosind PRESSFIX, de exemplu.
Montați pervazul (EXTOSEAL ENCORS).
Continuați să lipiți și pe restul cadrului ferestrei (cadru și
glaf) în aceeași manieră. Asigurați-vă că ați acoperit
colțuril
e cu o suprapunere de cel puțin 2 cm. Pentru a
forma o îmbinare rezistentă la vânt, intemperii trebuie să
aveți grijă ca banda să fie petrecută fără întreruperi.
... iar izolația este perfectă
Notă
Ca alternativă în situația 2,
vă rugăm să utilizați
CONTEGA SOLIDO EXO.
30
Informații privind produsul
CONTEGA EXO
Protecție la intemperii
Bandă adezivă de etanșare a ferestrelor pentru exterior
Pentru rosturi exterioare care sunt rezistente la intemperii în zona ferestrelor sau ușilor și a elementelor constructive
adiacente, cu trei benzi adezive.
Avantaje
✔✔ Ușor de manevrat: foarte subțire se pliază ușor în jurul colțurilor
✔✔ Conformitate atestată independent: teste în conformitate cu MO-01/1, efectuate de IFT în Rosenheim
✔✔ Rosturi durabile în combinație cu CONTEGA SL pentru utilizare la interior
✔✔ Tencuiala poate fi aplicată direct peste: trecere clară între fereastră și/sau etanșatul pentru ferestre și tencuial
ă
✔✔ Aplicare flexibilă: trei zone adezive care aderă pe lemn, zidărie sau structuri de beton
Date tehnice
Material
Strat de suport
strat dublu special din împâslitură PP și strat
funcțional din TEEE
Adeziv
Caracteristică
adeziv special pe bază de acrilat
Reglementare
Valoare
Culoare
gri închis
sd-valoare (g-valoare | permeabilitate) EN ISO 12572 | ASTM E 96
0.05 m (0.25 MNs/g | 65.6 US perms)
Timp de expunere
3 luni
Coloana de apă
EN ISO 811
Rezistență la bătaia ploii
ift, MO-01/1:2007-01, Sect. 5 până la 600 Pa, pe toată suprafața
> 2 500 mm
Cerințe privind aderența
DIN 4108-11
îndeplinește
Se poate tencui peste
da
Temperatură de aplicare
peste -10 °C / 14 °F
Rezistență la temperatură
-40 °C la 90 °C | -40 °F la 194 °F
Depozitare
loc uscat și răcoros
Dimensiuni disponibile
Lungime: 30 m; Lățime: 85 și 120 mm
Substraturi
Curățați suprafața înainte de aplicare. Aderența pe suprafețele înghețate nu este pos
ibilă. Suprafețele nu trebuie să
aibă urme de substanțe hidrofobe (de exemplu grăsime sau silicon). Lățimea benzii adezive peste care se aplică
tencuiala nu trebuie să depășească în general 60 mm sau 50% din zona glafului. Producătorul de tencuieli vă poate
oferi mai multe recomandări. Substraturile trebuie să fie uscate și stabile. Aderența permanentă se obține pe toate
membranele pentru exterior Pro Clima și inclusiv pe alte straturi de suport sau alte membrane (de ex. cele din PP și
PET). Se obține o aderență bună și pe lemn lăcuit sau rindeluit, plastic dur, panouri de lemn dure (placă aglomerată din
lemn, OSB și placaj). Pentru o mai bună aderență a îmbinărilor pe zidărie, beton sau pe straturi de suport
zgrunțuroase, folosiți ORCON F. Cea mai bună stabilitate structurală se poate atinge doar cu straturi de suport de
înaltă calitate. Este responsabilitatea utilizatorului să verifice compatibilitatea cu stratul de suport, în anumite ca
zuri
recomandăm efectuarea în prealabil a unor teste de aderență. Se recomandă aplicarea TESCON PRIMER dacă stratul
de suport nu este suficient de stabil.
Condiții generale
Îmbinările nu trebuie supuse deformațiilor de întindere. Apăsați ferm pentru a lipi banda adezivă. Asigurați-vă că
există destulă rezistență la presiune. Îmbinările etanșe la vânt se pot obține doar dacă banda este montată fără cute
sau întreruperi. Atunci când tencuiți, respectați recomandările producătorului pentru suprafețele neabsorbante. La
nevoie se va aplica o punte de aderență.
www.proclima.com
Instrucțiuni de montare
31
CONTEGA EXO
Protecție la intemperii
Instrucțiuni de montare
Construcția cadrului de lemn după instalarea
ferestrelor
Dacă fereastra a fost deja montată, atunci se va lipi
CONTEGA EXO de cadrul ferestrei.
Construcția cadrului de lemn înainte de
instalarea ferestrelor
CONTEGA EXO a fost deja aplicată pe lateralul ferestrei,
de exemplu de
zuri
recomandăm efectuarea în prealabil a unor teste de aderență. Se recomandă aplicarea TESCON PRIMER dacă stratul
de suport nu este suficient de stabil.
Condiții generale
Îmbinările nu trebuie supuse deformațiilor de întindere. Apăsați ferm pentru a lipi banda adezivă. Asigurați-vă că
există destulă rezistență la presiune. Îmbinările etanșe la vânt se pot obține doar dacă banda este montată fără cute
sau întreruperi. Atunci când tencuiți, respectați recomandările producătorului pentru suprafețele neabsorbante. La
nevoie se va aplica o punte de aderență.
www.proclima.com
Instrucțiuni de montare
31
CONTEGA EXO
Protecție la intemperii
Instrucțiuni de montare
Construcția cadrului de lemn după instalarea
ferestrelor
Dacă fereastra a fost deja montată, atunci se va lipi
CONTEGA EXO de cadrul ferestrei.
Construcția cadrului de lemn înainte de
instalarea ferestrelor
CONTEGA EXO a fost deja aplicată pe lateralul ferestrei,
de exemplu de
... ascunde
Alte documentatii ale aceleasi game Vezi toate
Catalog, brosura
8 p | RO
INTELLO PLUS
Catalog, brosura
6 p | RO
AEROSANA VISCONN FIBRE
