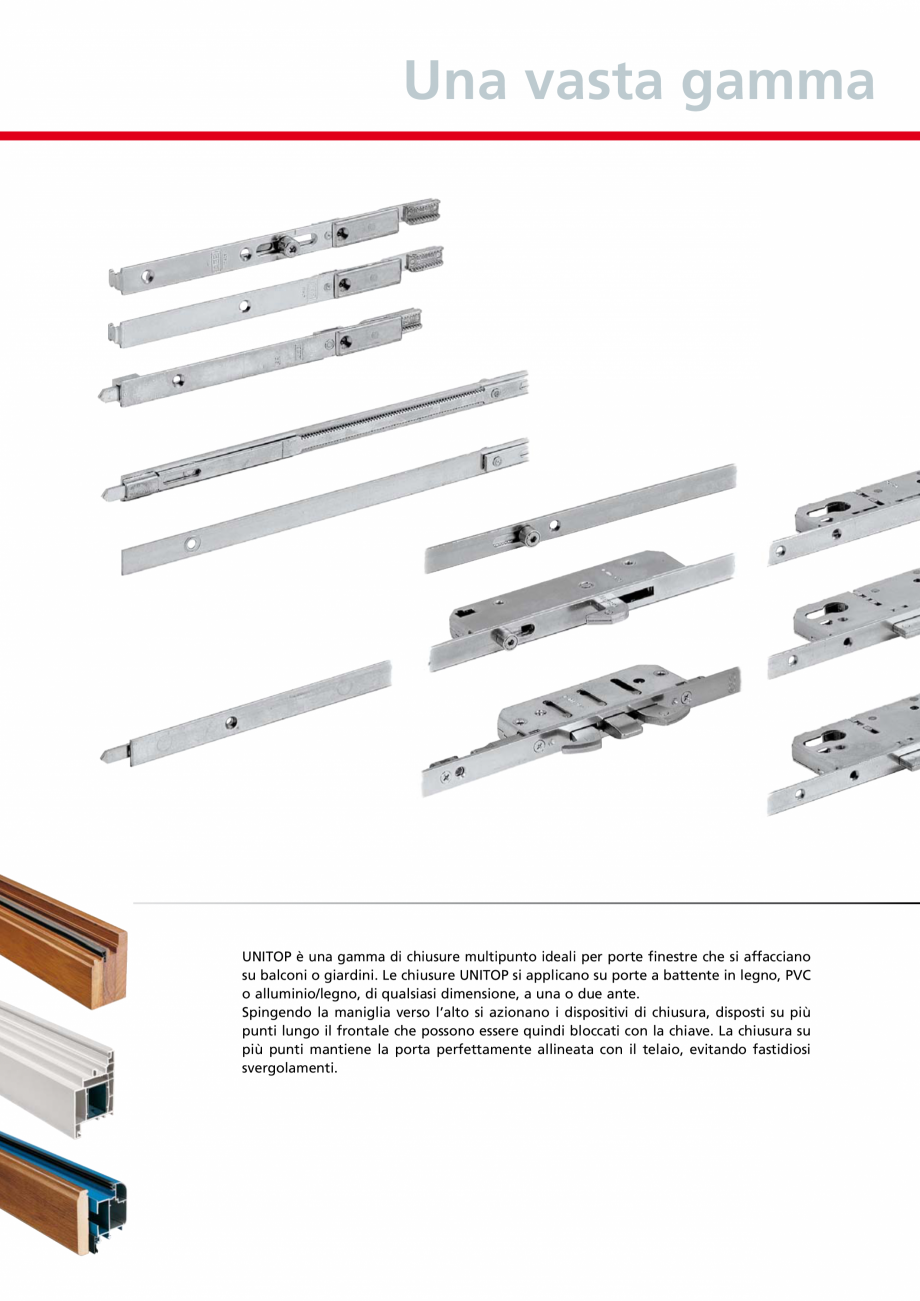

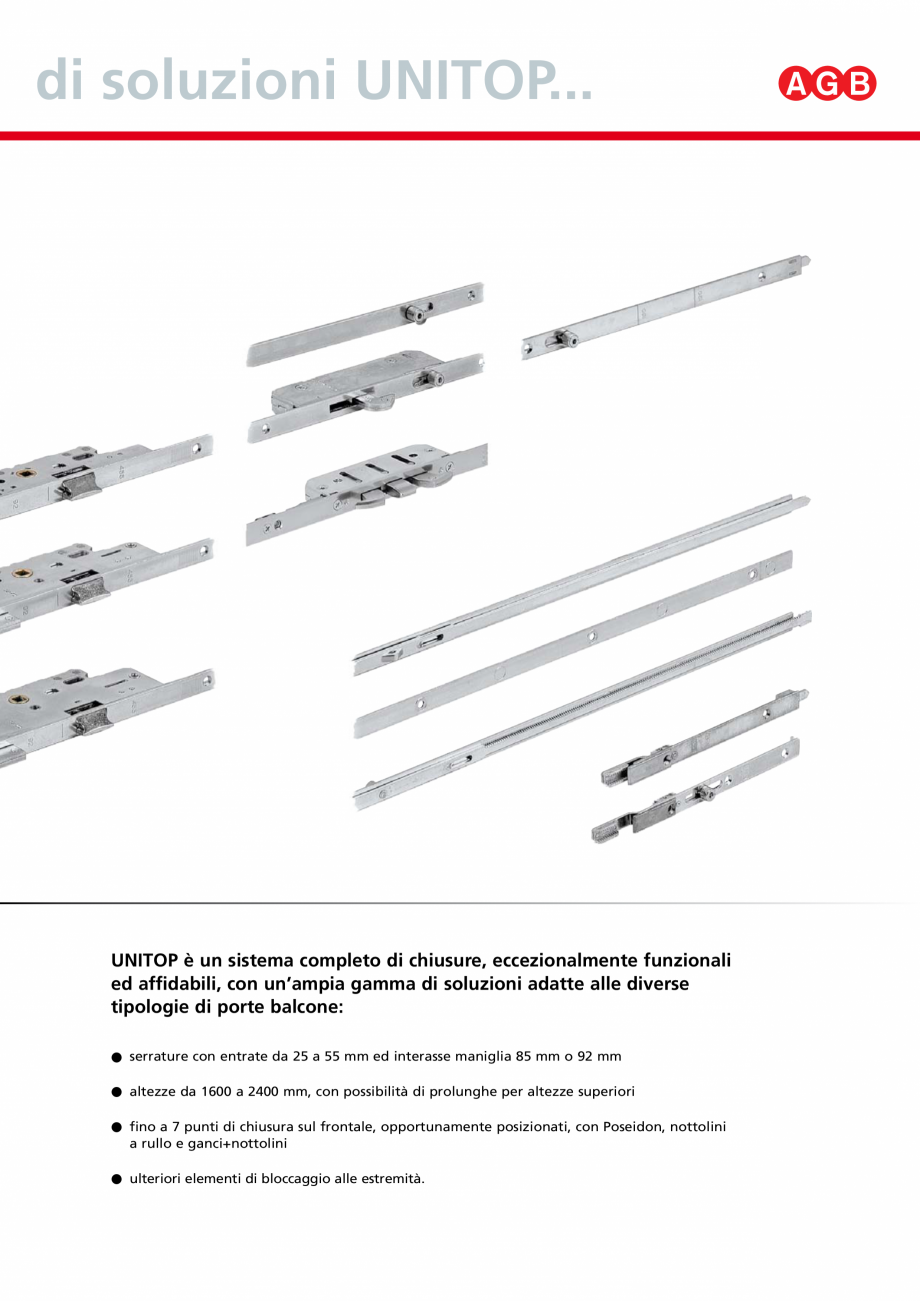

UNITOP SERRATURE MULTIPUNTO PER PORTE BALCONE SISTEMI DI FERRAMENTA PER PORTE E FINESTRE Una vasta gamma UNITOP è una gamma di chiusure multipunto ideali per porte finestre che si affacciano su balconi o giardini. Le chiusure UNITOP si applicano su porte a battente in legno, PVC o alluminio/legno, di qualsiasi dimensione, a una o due ante. Spingendo la maniglia verso l’alto si azionano i dispositivi di chiusura, disposti su più punti lungo il frontale che possono essere quindi bloccati con la chiave. La chiusura su più punti mantiene la porta perfettamente allineata con il telaio, evitando fastidiosi svergolamenti. di soluzioni UNITOP... UNITOP è un sistema completo di chiusure, eccezionalmente funzionali ed affidabili, con un’ampia gamma di soluzioni adatte alle diverse tipologie di porte balcone: ● serrature con entrate da 25 a 55 mm ed interasse maniglia 85 mm o 92 mm ● altezze da 1600 a 2400 mm, con possibilità di prolunghe per altezze superiori ● fino a 7 pun

Pagina 1-Broaste usi de intrare cu inchidere multipunct AGB Unitop Catalog, brosura Italiana UNITOP
SERRATURE...

Pagina 2 - Broaste usi de intrare cu inchidere multipunct AGB Unitop Catalog, brosura Italiana ti di...

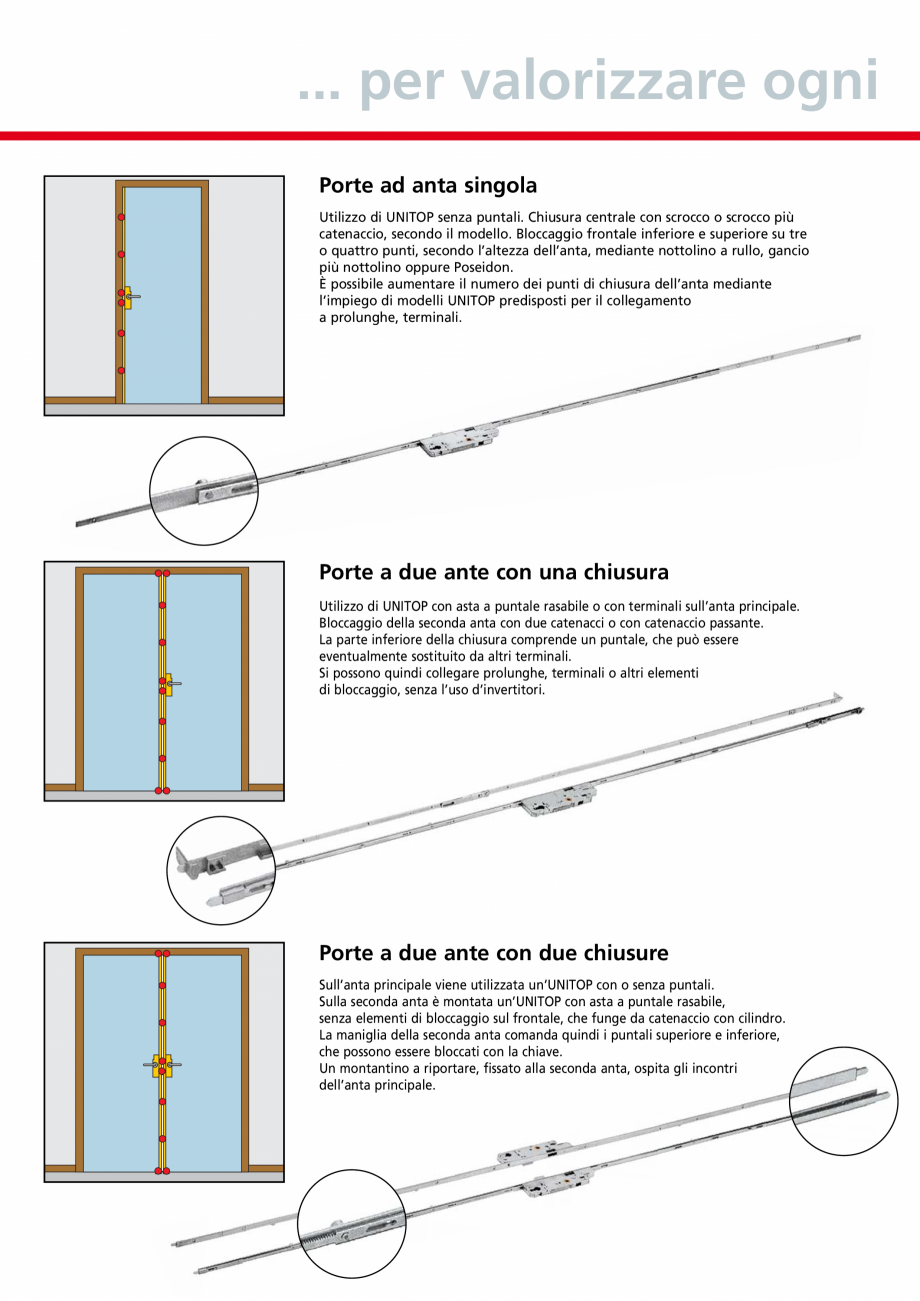

ti di chiusura sul frontale, opportunamente posizionati, con Poseidon, nottolini a rullo e ganci+nottolini ● ulteriori elementi di bloccaggio alle estremità. ... per valorizzare ogni Porte ad anta singola Utilizzo di UNITOP senza puntali. Chiusura centrale con scrocco o scrocco più catenaccio, secondo il modello. Bloccaggio frontale inferiore e superiore su tre o quattro punti, secondo l’altezza dell’anta, mediante nottolino a rullo, gancio più nottolino oppure Poseidon. È possibile aumentare il numero dei punti di chiusura dell’anta mediante l’impiego di modelli UNITOP predisposti per il collegamento a prolunghe, terminali. Porte a due ante con una chiusura Utilizzo di UNITOP con asta a puntale rasabile o con terminali sull’anta principale. Bloccaggio della seconda anta con due catenacci o con catenaccio passante. La parte inferiore della chiusura comprende un puntale, che può essere eventualmente sostituito da altri terminali. Si possono quindi collegare prolunghe

Pagina 2-Broaste usi de intrare cu inchidere multipunct AGB Unitop Catalog, brosura Italiana ti di chiusura...

Pagina 3 - Broaste usi de intrare cu inchidere multipunct AGB Unitop Catalog, brosura Italiana ,...

, terminali o altri elementi di bloccaggio, senza l’uso d’invertitori. Porte a due ante con due chiusure Sull’anta principale viene utilizzata un’UNITOP con o senza puntali. Sulla seconda anta è montata un’UNITOP con asta a puntale rasabile, senza elementi di bloccaggio sul frontale, che funge da catenaccio con cilindro. La maniglia della seconda anta comanda quindi i puntali superiore e inferiore, che possono essere bloccati con la chiave. Un montantino a riportare, fissato alla seconda anta, ospita gli incontri dell’anta principale. applicazione La chiusura centrale La serratura centrale comanda tutto il sistema. Un semplice movimento verso l’alto della maniglia chiude simultaneamente tutti i punti di bloccaggio. Abbassando la maniglia lo scrocco si ritrae e, allo stesso tempo, si disinseriscono le chiusure periferiche, consentendo l’apertura della porta. Il movimento di apertura e chiusura è allo stesso tempo morbido ed efficace, capace di contrastare con il min

Pagina 3-Broaste usi de intrare cu inchidere multipunct AGB Unitop Catalog, brosura Italiana , terminali o...

Pagina 4 - Broaste usi de intrare cu inchidere multipunct AGB Unitop Catalog, brosura Italiana imo...

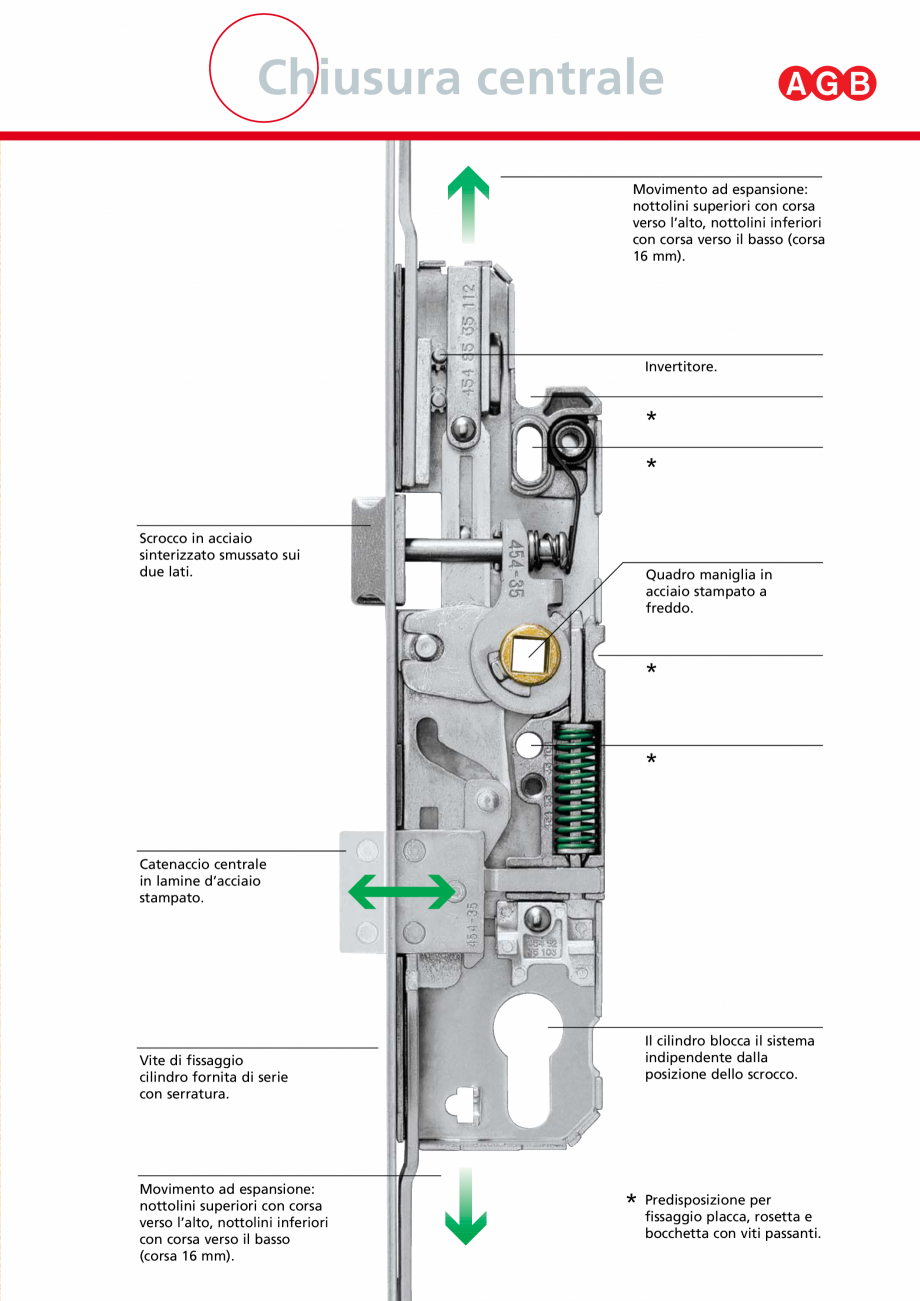

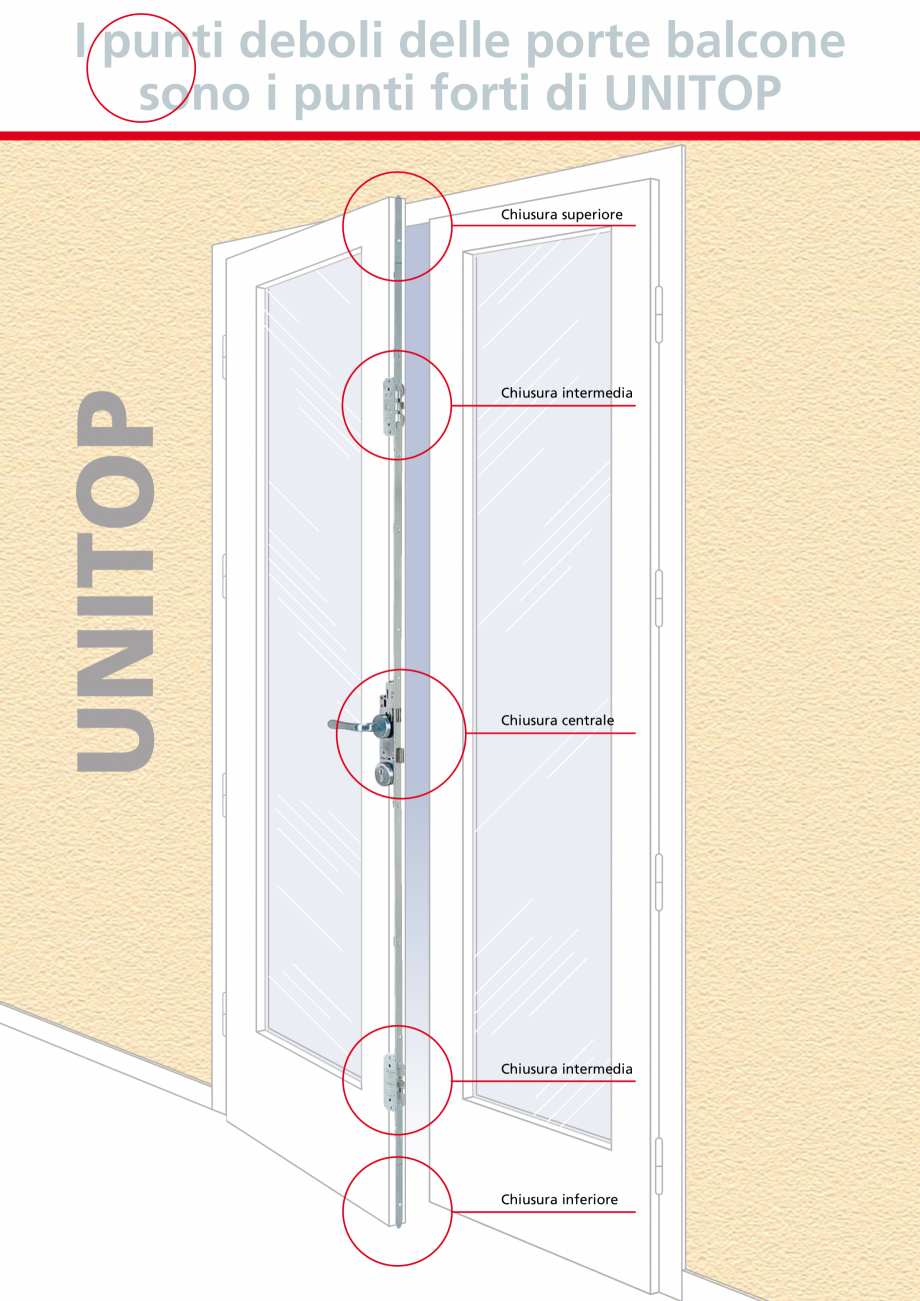

imo sforzo un eventuale disallineamento dell’anta o la resistenza di guarnizioni particolarmente rigide. Il cilindro La serratura è predisposta per l’inserimento di un cilindro a profilo standard europeo, quale ad esempio il cilindro di sicurezza SCUDO AGB. Azionando la chiave, la chiusura centrale e le chiusure periferiche sono bloccate in posizione. Il bloccaggio avviene anche se lo scrocco, per qualche motivo, non è correttamente in posizione. Per poter azionare lo scrocco è necessario montare le maniglie su entrambi i lati della porta. I punti deboli delle porte balcone sono i punti forti di UNITOP UNITOP Chiusura superiore Chiusura intermedia Chiusura centrale Chiusura intermedia Chiusura inferiore Chiusura centrale Movimento ad espansione: nottolini superiori con corsa verso l’alto, nottolini inferiori con corsa verso il basso (corsa 16 mm). Invertitore. * * Scrocco in acciaio sinterizzato smussato sui due lati. Quadro maniglia in acciaio stampato a freddo.

Pagina 4-Broaste usi de intrare cu inchidere multipunct AGB Unitop Catalog, brosura Italiana imo sforzo un...

Pagina 5 - Broaste usi de intrare cu inchidere multipunct AGB Unitop Catalog, brosura Italiana

*

...

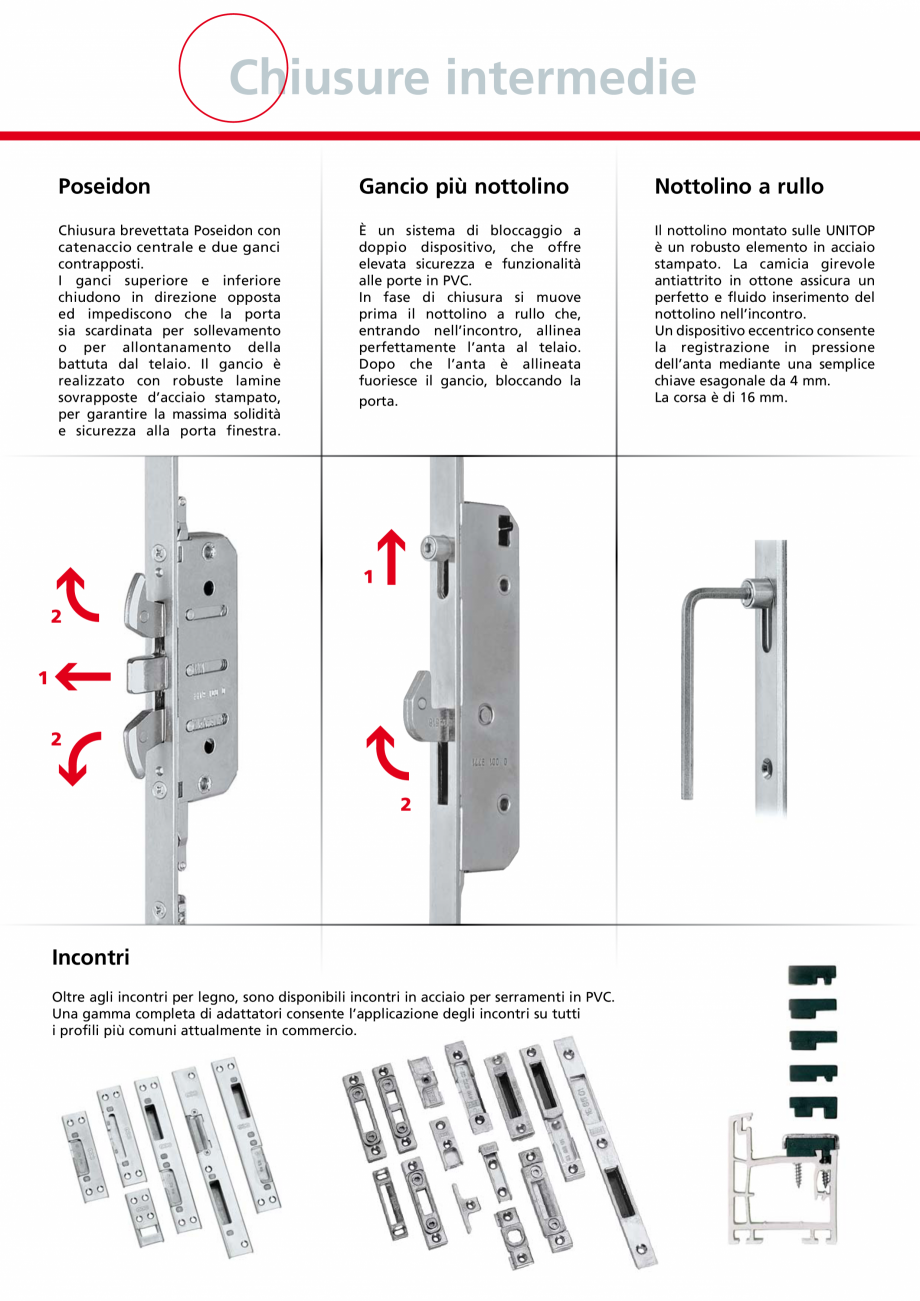

* * Catenaccio centrale in lamine d’acciaio stampato. Vite di fissaggio cilindro fornita di serie con serratura. Movimento ad espansione: nottolini superiori con corsa verso l’alto, nottolini inferiori con corsa verso il basso (corsa 16 mm). Il cilindro blocca il sistema indipendente dalla posizione dello scrocco. * Predisposizione per fissaggio placca, rosetta e bocchetta con viti passanti. Chiusure intermedie Poseidon Gancio più nottolino Nottolino a rullo Chiusura brevettata Poseidon con catenaccio centrale e due ganci contrapposti. I ganci superiore e inferiore chiudono in direzione opposta ed impediscono che la porta sia scardinata per sollevamento o per allontanamento della battuta dal telaio. Il gancio è realizzato con robuste lamine sovrapposte d’acciaio stampato, per garantire la massima solidità e sicurezza alla porta finestra. È un sistema di bloccaggio a doppio dispositivo, che offre elevata sicurezza e funzionalità alle porte in PVC. In fase di ch

Pagina 6 - Broaste usi de intrare cu inchidere multipunct AGB Unitop Catalog, brosura Italiana...

iusura si muove prima il nottolino a rullo che, entrando nell’incontro, allinea perfettamente l’anta al telaio. Dopo che l’anta è allineata fuoriesce il gancio, bloccando la porta. Il nottolino montato sulle UNITOP è un robusto elemento in acciaio stampato. La camicia girevole antiattrito in ottone assicura un perfetto e fluido inserimento del nottolino nell’incontro. Un dispositivo eccentrico consente la registrazione in pressione dell’anta mediante una semplice chiave esagonale da 4 mm. La corsa è di 16 mm. 1 2 1 2 2 Incontri Oltre agli incontri per legno, sono disponibili incontri in acciaio per serramenti in PVC. Una gamma completa di adattatori consente l’applicazione degli incontri su tutti i profili più comuni attualmente in commercio. Chiusure superiori e inferiori Chiusura superiore L’asta superiore di UNITOP è disponibile in tre tipologie: �� Senza puntale L’asta termina senza puntale e può essere tagliata, per adeguarla all’altezza dell’ant

Pagina 6-Broaste usi de intrare cu inchidere multipunct AGB Unitop Catalog, brosura Italiana iusura si muove
...

Pagina 7 - Broaste usi de intrare cu inchidere multipunct AGB Unitop Catalog, brosura Italiana a.
È...

a. È particolarmente adatta per porte ad un’anta. �� Con puntale L’asta termina con un puntale, che entrando nel rispettivo incontro, offre un punto di bloccaggio sul traverso superiore del telaio. �� Con terminali L’asta posteriore può essere tagliata a misura ed è predisposta per l’applicazione di una prolunga o di un terminale (fornito a parte). Gli elementi che possono essere collegati all’asta sono di vario tipo: terminali con puntale ad espansione o con nottolino frontale. �� Chiusura inferiore L’estremità inferiore della chiusura multipunto UNITOP è disponibile in due tipologie: �� Senza puntale L’asta termina senza puntale e può essere tagliata per adeguarla all’altezza scelta per la maniglia. �� Con puntale L’asta termina con un puntale ad espansione, che offre un punto di bloccaggio sul lato inferiore. Anche qui è possibile tagliare l’asta, per modificare l’altezza della maniglia o per collegare dei terminali (forniti sepa

Pagina 8 - Broaste usi de intrare cu inchidere multipunct AGB Unitop Catalog, brosura Italiana...

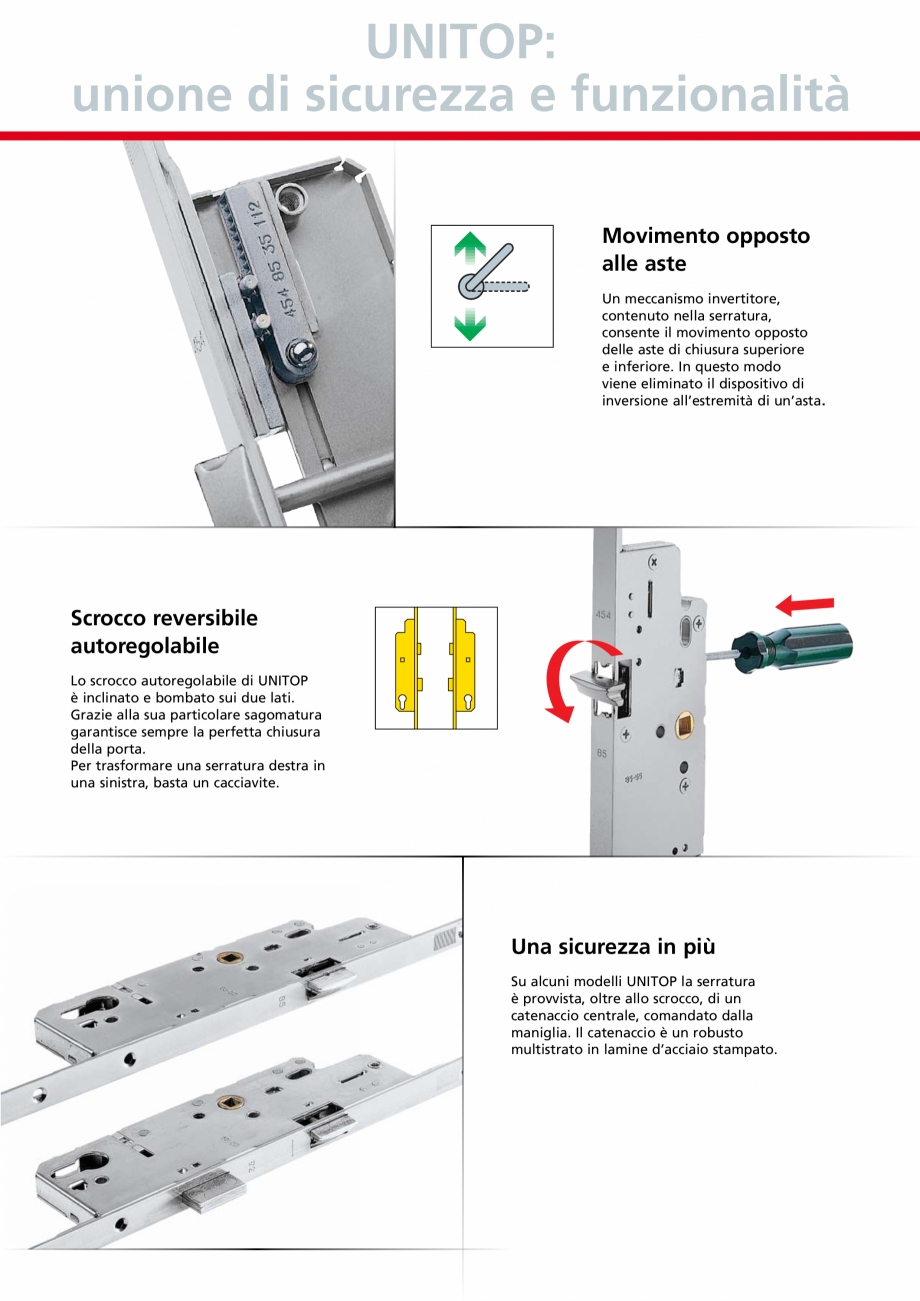

ratamente), come nel caso dell’asta superiore. �� UNITOP: unione di sicurezza e funzionalità Movimento opposto alle aste Un meccanismo invertitore, contenuto nella serratura, consente il movimento opposto delle aste di chiusura superiore e inferiore. In questo modo viene eliminato il dispositivo di inversione all’estremità di un’asta. Scrocco reversibile autoregolabile Lo scrocco autoregolabile di UNITOP è inclinato e bombato sui due lati. Grazie alla sua particolare sagomatura garantisce sempre la perfetta chiusura della porta. Per trasformare una serratura destra in una sinistra, basta un cacciavite. Una sicurezza in più Su alcuni modelli UNITOP la serratura è provvista, oltre allo scrocco, di un catenaccio centrale, comandato dalla maniglia. Il catenaccio è un robusto multistrato in lamine d’acciaio stampato. Dime Per Unitop è disponibile una serie completa di dime, che rendono più rapide e precise le lavorazioni e il montaggio. AGB Service UNITOP é do

Pagina 8-Broaste usi de intrare cu inchidere multipunct AGB Unitop Catalog, brosura Italiana ratamente), come...

Pagina 9 - Broaste usi de intrare cu inchidere multipunct AGB Unitop Catalog, brosura Italiana tata ...

tata di una documentazione tecnica completa e di un competente supporto di vendita. A questo va aggiunta la nota disponibilità dei tecnici AGB, sempre pronti ad ascoltare i problemi e a suggerire soluzioni. Tante ottime ragioni per scegliere AGB. Alban Giacomo SpA Via A. De Gasperi 75 36060 Romano d’Ezzelino (VI) Italy Tel. +39 0424 832 832 www.agb.it - info@agb.it Z90184.02.16 - 02.11 - Uff. Comunicazione - Printed in Italy SISTEMI DI FERRAMENTA PER PORTE E FINESTRE
