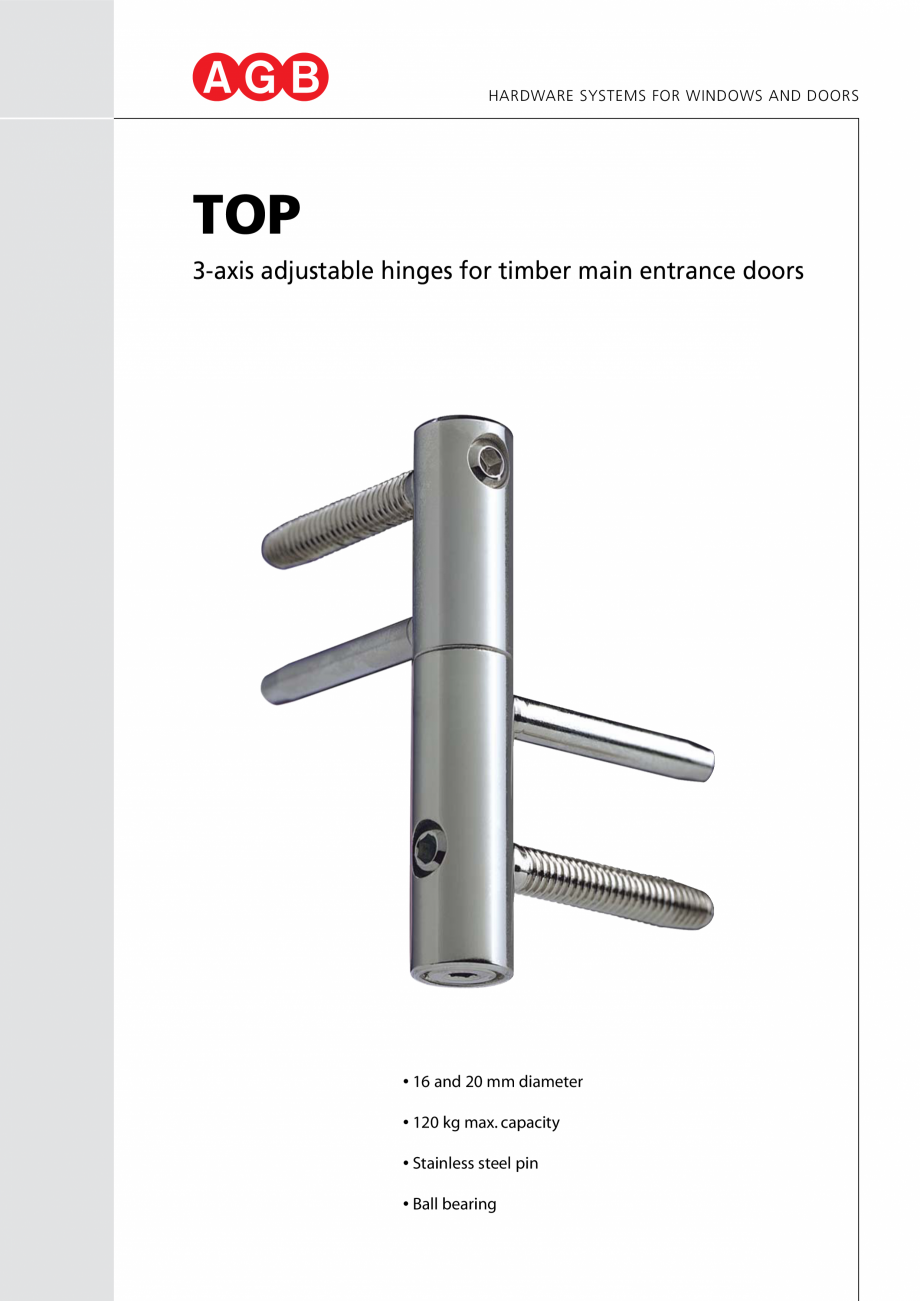

HARDWARE SYSTEMS FOR WINDOWS AND DOORS
TOP
3-axis adjustable hinges for timber main entrance doors
• 16 and 20 mm diameter
• 120 kg max. capacity
• Stainless steel pin
• Ball bearing
TOP

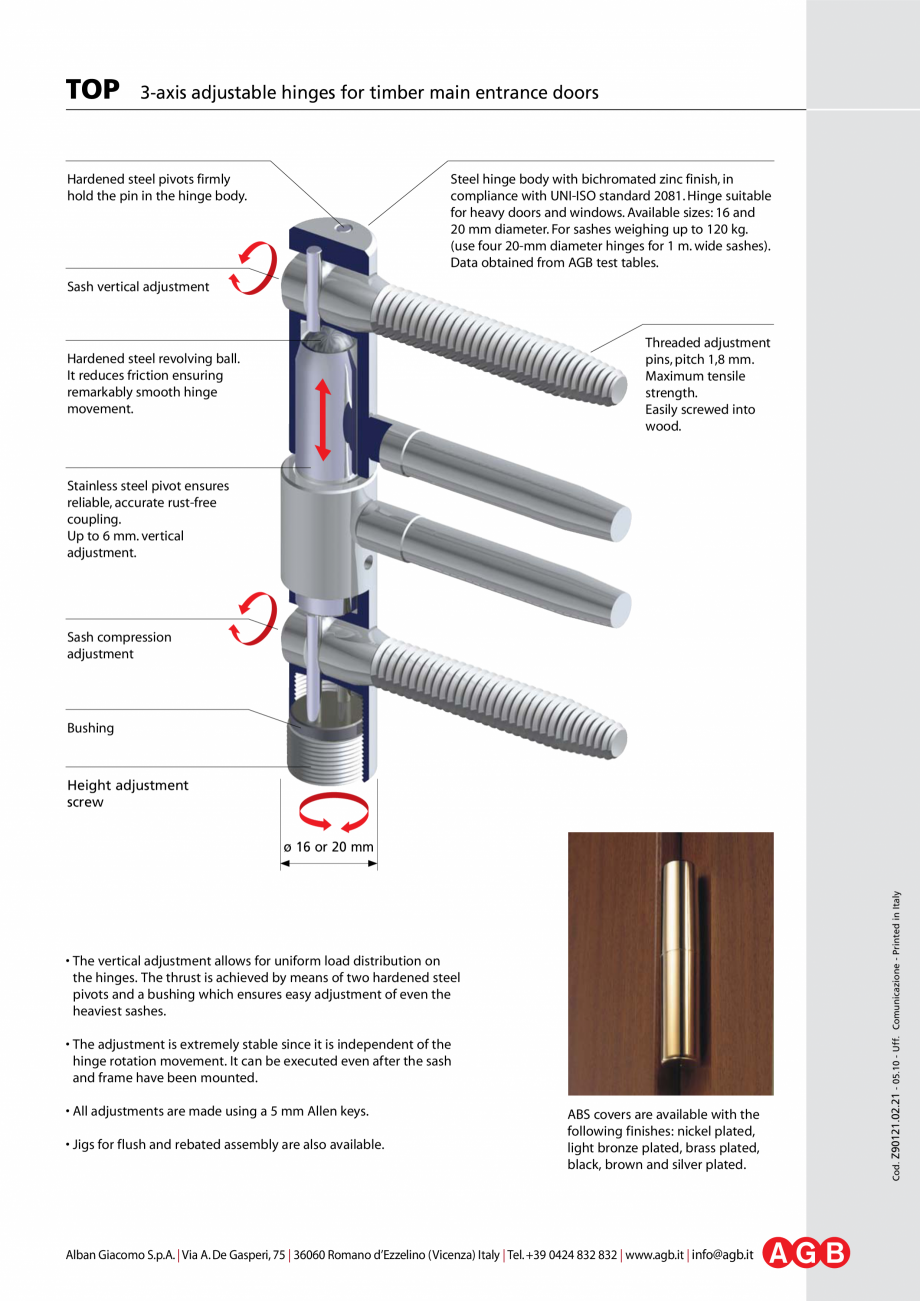

3-axis adjustable hinges for timber main entrance doors
Steel hinge body with bichromated zinc finish, in
compliance with UNI-ISO standard 2081. Hinge suitable
for heavy doors and windows. Available sizes: 16 and
20 mm diameter. For sashes weighing up to 120 kg.
(use four 20-mm diameter hinges for 1 m. wide sashes).
Data obtained from AGB test tables.
Hardened steel pivots firmly
hold the pin in the hinge body.
Sash vertical adjustment
Threaded adjustment
pins, pitch 1,8 mm.
Maximum tensile
strength.
Easily screwed into
wood.
Hardened steel revolving ball.
It reduces friction ensuring
remarkably smooth hinge
movement.
Stainless steel pivot ensures
reliable, accurate rust-free
coupling.
Up to 6 mm. vertical
adjustment.
Sash compression
adjustment
Bushing
Height adjustment
screw
