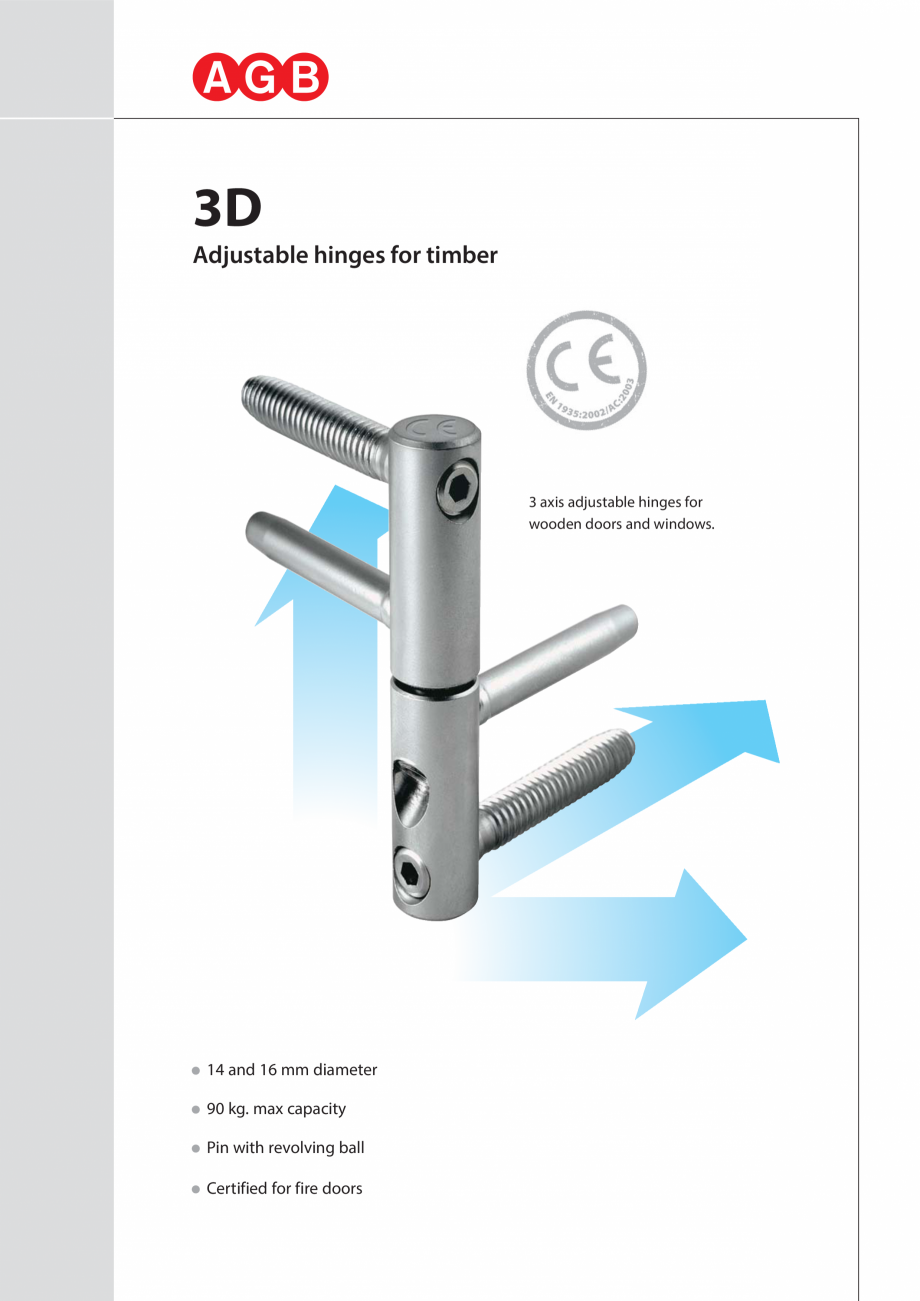

3D
Adjustable hinges for timber
3 axis adjustable hinges for
wooden doors and windows.
• 14 and 16 mm diameter
• 90 kg. max capacity
• Pin with revolving ball
• Certified for fire doors

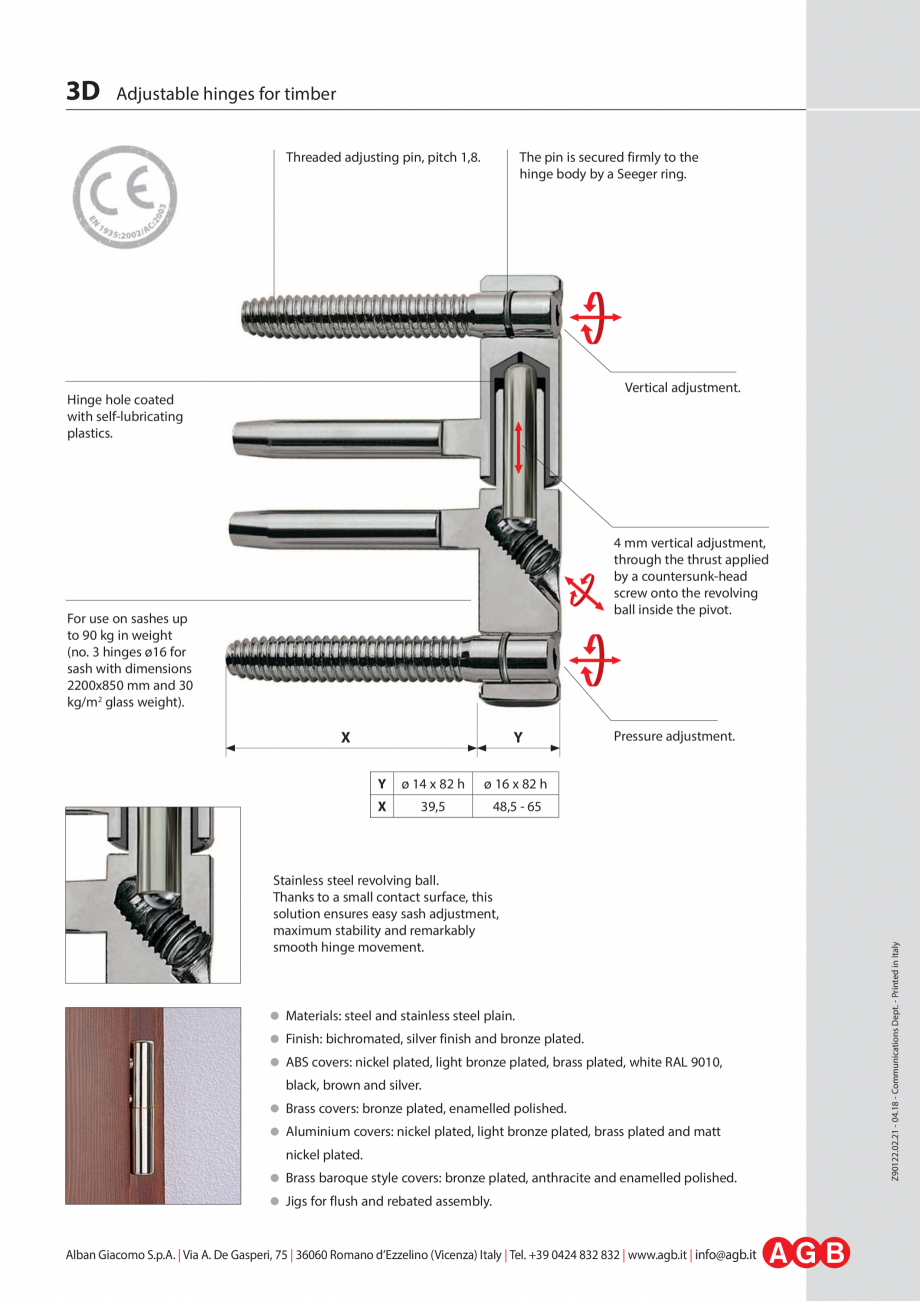

Adjustable hinges for timber
Threaded adjusting pin, pitch 1,8.
The pin is secured firmly to the
hinge body by a Seeger ring.
Vertical adjustment.
Hinge hole coated
with self-lubricating
plastics.
4 mm vertical adjustment,
through the thrust applied
by a countersunk-head
screw onto the revolving
ball inside the pivot.
For use on sashes up
to 90 kg in weight
(no. 3 hinges ø16 for
sash with dimensions
2200x850 mm and 30
kg/m2 glass weight).
X
Y
Y
ø 14 x 82 h
ø 16 x 82 h
X
39,5
48,5 - 65
Pressure adjustment.
Stainless steel revolving ball.
Thanks to a small contact surface, this
solution ensures easy sash adjustment,
maximum stability and remarkably
smooth hinge movement.
• Materials: steel and stainless steel plain.
• Finish: bichromated, silver finish and bronze plated. ... ascunde
