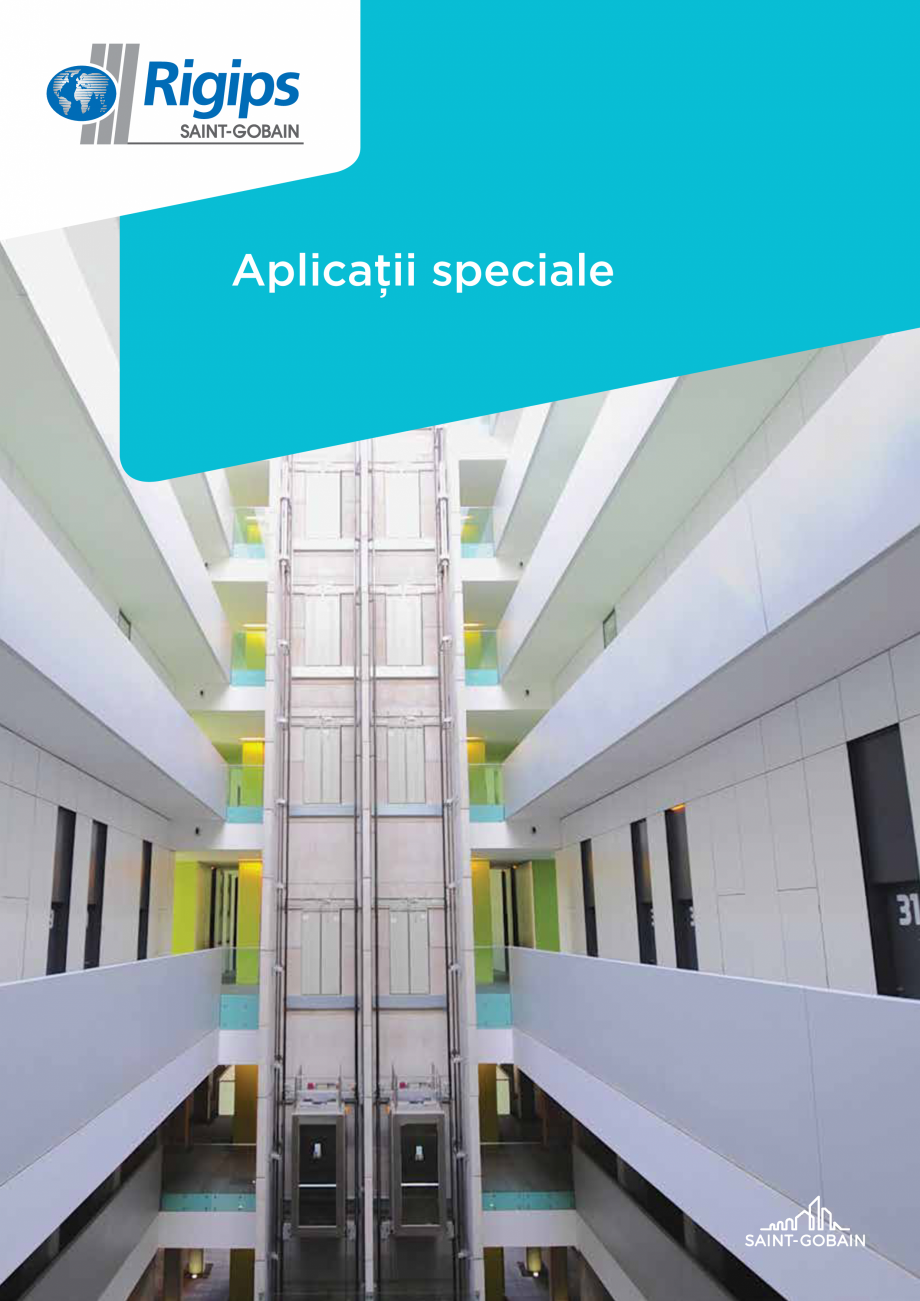

Pagina 1 - Aplicatii speciale - Protectia la foc a structurilor metalice si canale de desfumare,...

Aplicaţii speciale Publicaţia de faţă se adresează specialiştilor în domeniul construcţiilor. Toate informaţiile conţinute în acest material corespund celui mai nou stadiu al dezvoltării şi au fost prelucrate special pentru dumneavoastră. Deoarece dorim să vă oferim cele mai bune soluţii, ne rezervăm dreptul de a face actualizări ca urmare a unor modificări tehnice sau de producţie. Vă rugăm să vă asiguraţi că sunteţi mereu în posesia ultimei versiuni a acestui material. Nu sunt excluse erori tipografice. Produsele noastre prezintă caracteristici de calitate ce respectă normele tehnice aplicabile, depăşindu-le uneori, prin alinierea la standardele europene şi internaţionale. Saint-Gobain Rigips depune eforturi constante pentru a veni în întâmpinarea nevoilor clienţilor săi, astfel că, începând cu anul 2017, vă pune la dispoziţie o bibliotecă impresionantă de obiecte BIM marcate în publicaţia de faţă, create pentru programele AUTODESK

Pagina 1-Aplicatii speciale - Protectia la foc a structurilor metalice si canale de desfumare, ventilatie ...

Pagina 2 - Aplicatii speciale - Protectia la foc a structurilor metalice si canale de desfumare,...

® REVIT® şi ALLPLAN® NEMETSCHEK® pentru soluţiile de pereţi de compartimentare şi tencuieli uscate cu plăci speciale şi plăci din gips-carton Rigips®. Produsele oferite de compania noastră sunt compatibile între ele. Această compatibilitate este confirmată prin verificări interne sau externe. Informaţiile din această publicaţie pleacă de la utilizarea exclusivă a produselor marca Rigips®. Nu recomandăm combinarea sistemelor Saint-Gobain cu sistemele altor producători şi nici înlocuirea diverselor piese cu alte mărci de produse. În această situaþie, compania noastră, în calitate de furnizor de produse şi sisteme certificate şi agrementate, nu garantează şi nu poate fi făcută responsabilă de calitatea execuţiei unei lucrări de construcţie. Relaţiile de colaborare dintre Saint-Gobain Rigips şi partenerii săi se bazează exclusiv pe condiţiile incluse în „Catalogul de Servicii şi Produse”. Pentru informaţii suplimentare referitoare la s

Pagina 2-Aplicatii speciale - Protectia la foc a structurilor metalice si canale de desfumare, ventilatie ...

Pagina 3 - Aplicatii speciale - Protectia la foc a structurilor metalice si canale de desfumare,...

oluţiile prezentate în catalogul de soluţii, precum şi la biblioteca de obiecte BIM sau detalii CAD, accesaţi www.rigips.ro. Deoarece părerea dumneavoastră este extrem de importantă pentru noi, vă rugăm să ne trimiteţi impresiile şi sugestiile dumneavoastră pe e-mail la office.rigips@saint-gobain.com sau la telefon 021.207.57.50/51. Protecþia la foc a structurilor metalice Canale de desfumare, ventilaþie placarea stâlpilor şi grinzilor din metal placare simplă/dublă/ triplă cu Glasroc® F (Ridurit) 15/20/25/30 mm 6.10.00 pag. 5 placare dublă cu Glasroc® F (Ridurit) 25/30 mm 6.60.00 10 pag. 20 3 4 6.10.00 Aplicaþii speciale Glasroc® F (Ridurit) Protecþia la foc a structurilor metalice de rezistenþă - STÂLPI ŞI GRINZI Placare simplă, dublă sau triplă cu Glasroc® F (Ridurit) Rezistenţă la foc R 30-R 180 (pentru structuri metalice cu secţiune închisă) R 30-R 240 (pentru structuri metalice cu secţiune deschisă) conexpand 1.1 P

Pagina 3-Aplicatii speciale - Protectia la foc a structurilor metalice si canale de desfumare, ventilatie ...

Pagina 4 - Aplicatii speciale - Protectia la foc a structurilor metalice si canale de desfumare,...

lăci Glasroc® F (Ridurit) cu grosimea de 15, 20, 25 sau 30 mm 1.2 Fâşii de placă Glasroc® F (Ridurit) având dimensiunea de 100 mm 1.3 Şuruburi autofiletante pentru Glasroc® F (Ridurit) 2 Structură metalică (stâlp sau grindă) 3.1 Profil cornier 40/20 - 1 mm Procedeul pentru protecţia la foc a structurilor metalice cu panouri din ipsos armat cu fibră din sticlă Glasroc® F (Ridurit) constă în închiderea pe două, trei sau patru laturi a profilelor din oţel având secţiuni închise (rectangulare sau circulare) sau deschise (tip H, I, U, etc.), aferente structurilor metalice, cu panouri din ipsos armat cu fibră de sticlă Glasroc® F (Ridurit). Aceste panouri sunt realizate dintr-un amestec omogen de ipsos, fragmente de fibră de sticlă, diverşi aditivi şi o ţesătură din fibră de sticlă către faţa finisată a panoului, asigurând astfel atât o rezistenţă mecanică ridicată, cât şi o rezistenţă sporită la foc. Glasroc® F (Ridurit) se încadrea

Pagina 4-Aplicatii speciale - Protectia la foc a structurilor metalice si canale de desfumare, ventilatie ...

Pagina 5 - Aplicatii speciale - Protectia la foc a structurilor metalice si canale de desfumare,...

ză în conformitate cu standardul European SR EN 13501 - 1 în cea mai performantă clasă de reacţie la foc - A1. Pentru asigurarea protecţiei la foc panourile Glasroc® F (Ridurit) pot fi dispuse într-un singur strat sau în mai multe straturi, fixate (sau nu) pe o structură de susţinere din profile realizate din tablă de oţel zincat. Grosimea totală a carcasei de protecţie la foc se stabileşte de la caz la caz, în funcţie de tipul profilului protejat, de factorul de masivitate şi de temperatura critică a oţelului. În cazul în care carcasa de protecţie este realizată dintr-un singur strat de panouri, etanşeitatea carcasei, la îmbinarea între panouri, este asigurată cu benzi debitate din acelaşi tip de panou, având lăţimea minimă de 100 mm şi fixate pe spatele panoului astfel încât să acopere rostul. În cazul în care, se impune realizarea unei carcase din mai multe straturi de panouri Glasroc® F (Ridurit), acestea se realizează în mod obligatoriu

Pagina 5-Aplicatii speciale - Protectia la foc a structurilor metalice si canale de desfumare, ventilatie ...

Pagina 6 - Aplicatii speciale - Protectia la foc a structurilor metalice si canale de desfumare,...

prin decalarea cu cel puţin 600 mm a rosturilor panourilor aparţinând straturilor diferite. Atât în cazul carcasei realizate într-un singur strat, cât şi a celei în mai 5 Carcase de protecţie pentru stâlpi şi grinzi cu Glasroc® F (Ridurit) multe straturi între elementul protejat şi panourile Glasroc® F (Ridurit) se va păstra o distanţă de cel puţin 5 mm. Fixarea plăcilor fie între ele fie pe structură se va face cu şuruburi Ridurit sau capse. Distanţele între punctele de fixare sunt următoarele: - maxim 200 mm pentru carcasele care asigură o protecţie la foc R 30 - R 60; - maxim 100 mm pentru carcasele care asigură o protecţie la foc R 90 -R 240. Structura de susţinere a panourilor Glasroc® F (Ridurit) se realizează fie din profile Rigiprofil® tip CD 60/27-0.55 mm sau tip CW 50/75/100-0.6 mm, fie din profile tip cornier 40x40x1.0 mm. Chituirea îmbinărilor dintre panourile Glasroc® F (Ridurit) precum şi acoperirea capetelor şuruburilor sau c

Pagina 6-Aplicatii speciale - Protectia la foc a structurilor metalice si canale de desfumare, ventilatie ...

Pagina 7 - Aplicatii speciale - Protectia la foc a structurilor metalice si canale de desfumare,...

apselor cu care sunt fixate panourile se va realiza cu masă de şpaclu Rigips® VARIO. Înaintea executării carcaselor de protecţie la foc cu panouri tip Glasroc® F (Ridurit) este necesar ca elementele din oţel să fie protejate împotriva coroziunii, în funcţie de gradul de agresivitate a mediului în care urmează a fi exploatate. De asemenea se va avea în vedere ca aceste lucrări să nu fie expuse la acţiunea factorilor atmosferici. În funcţie de tipul, forma elementului protejat şi de temperatura critică a oţelului, procedeul de protecţie asigură menţinerea capacităţii portante R a elementului protejat astfel: - de la 15 până la 240 minute (R 15 - R 240), pentru profilele cu secţiune deschisă; - de la 15 până la 180 minute (R 15 - R 180), pentru profilele cu secţiune închisă. Modalitatea de calcul pentru factorul de masivitate, pentru diferitele tipuri de profile este prezentată alăturat, iar grosimile minime (în mm.) ale stratului de protecţie la f

Pagina 7-Aplicatii speciale - Protectia la foc a structurilor metalice si canale de desfumare, ventilatie ...

Pagina 8 - Aplicatii speciale - Protectia la foc a structurilor metalice si canale de desfumare,...

oc, pentru diferite intervale de timp, diverse temperaturi critice ale oţelului şi diferiţi factori de masivitate ai elementelor protejate sunt prezentate în continuare tabelar. 6.10.00 Modalitatea de calcul a factorului de masivitate U/A pentru profile cu secţiune deschisă • În cazul protecþiei la foc pe 4 laturi: U = 2h+2b . 102 [m-1] A A • În cazul protecþiei la foc pe 3 laturi: U = 2h+b . 102 [m-1] , unde A A U/A = factor de masivitate; A = aria secþiunii nominale a stâlpului, în cm2; h, b = dimensiunile elementului protejat, în cm; U = perimetrul pe care se realizează protecþia cu Glasroc® F (Ridurit), în cm. Modalitatea de calcul a factorului de masivitate U/A pentru profile cu secţiune închisă, rectangulară sau circulară U/A factorul de masivitate al secţiunii; t [cm] grosimea secţiunii elementului. U/A factorul de masivitate al secţiunii; b [cm] diametrul exterior al elementului; A[cm2] aria secţiunii elementului. Modalitatea de calcul a f

Pagina 8-Aplicatii speciale - Protectia la foc a structurilor metalice si canale de desfumare, ventilatie ...

Pagina 9 - Aplicatii speciale - Protectia la foc a structurilor metalice si canale de desfumare,...

actorului de masivitate U/A pentru profile cu secţiune deschisă, încastrate U/A factorul de masivitate al secţiunii; t [cm] grosimea tălpii elementului. 6 Carcase de protecţie pentru stâlpi şi grinzi cu Glasroc® F (Ridurit) 6.10.00 Detalii tehnice: stâlpi dublu placaţi Secţiune transversală 1.3 Secţiune longitudinală Detalii tehnice: grinzi dublu placate 1.3 Secţiune longitudinală Secţiune transversală 1.1 Plăci Glasroc® F (Ridurit) cu grosimea de 15, 20, 25 sau 30 mm; 1.2 Fâşii de placă Glasroc® F (Ridurit) având dimensiunea de 100 mm; 1.3 Şuruburi autofiletante pentru Glasroc® F (Ridurit); 2 Structură metalică (stâlp sau grindă); 3.1 Profil cornier 40/20 - 1 mm; 3.2 Diblu metalic M 6x25. 7 Carcase de protecţie pentru stâlpi şi grinzi cu Glasroc® F (Ridurit) 6.10.00 Grosimea minimă (mm) a protecţiei aplicate pe două, trei sau patru laturi a elementelor de construcţie din oţel, profile deschise pentru temperatura critică

Pagina 9-Aplicatii speciale - Protectia la foc a structurilor metalice si canale de desfumare, ventilatie ...

Pagina 10 - Aplicatii speciale - Protectia la foc a structurilor metalice si canale de desfumare,...

a oţelului de 3500C Grosimea minimă (mm) de protecţie a elementelor de construcţie din oţel pentru menţinerea în caz de incendiu a capacităţii portante R timp de ... minute Factor de masivitate U/A [m-1] R 15 R 20 R 30 R 45 R 60 R 90 R 120 R 180 R 240 1 2 3 4 5 6 7 8 9 10 ≤ 50 15 15 15 15 15 25 30 45 - 51 - 60 15 15 15 20 20 25 35 50 - 61 - 80 15 15 15 20 20 30 35 - - 81 - 100 15 15 15 20 25 30 40 - - 101 - 120 15 15 15 20 25 35 40 - - 121 - 140 15 15 15 20 25 35 45 - - 141 - 160 15 15 15 20 25 35 45 - - 161 - 180 15 15 15 20 25 35 45 - - 181 - 200 15 15 15 20 25 35 45 - - 201 - 220 15 15 15 20 25 40 50 - - 221 - 240 15 15 15 30 30 40 50 - - 241 - 260 15 20 20 30 30 40 50 - - 261 - 280 15 20 20 30 30 40 50 - - 281 - 300 15 20 20 30 30 40 50 - - Grosimea minimă (mm) a protecţiei aplicate pe două, trei sau patru la

Pagina 10-Aplicatii speciale - Protectia la foc a structurilor metalice si canale de desfumare, ventilatie ...

Pagina 11 - Aplicatii speciale - Protectia la foc a structurilor metalice si canale de desfumare,...

turi a elementelor de construcţie din oţel, profile deschise pentru temperatura critică a oţelului de 4000C 8 Grosimea minimă (mm) de protecţie a elementelor de construcţie din oţel pentru menţinerea în caz de incendiu a capacităţii portante R timp de ... minute Factor de masivitate U/A [m-1] R 15 R 20 R 30 R 45 R 60 R 90 R 120 R 180 R 240 1 2 3 4 5 6 7 8 9 10 ≤ 50 15 15 15 15 15 20 30 45 - 51 - 60 15 15 15 15 15 25 30 45 - 61 - 80 15 15 15 20 20 30 35 - - 81 - 100 15 15 15 20 20 30 40 - - 101 - 120 15 15 15 20 20 30 40 - - 121 - 140 15 15 15 20 25 35 45 - - 141 - 160 15 15 15 20 25 35 45 - - 161 - 180 15 15 15 20 25 35 45 - - 181 - 200 15 15 15 20 25 35 45 - - 201 - 220 15 15 15 20 25 35 45 - - 221 - 240 15 15 15 25 25 35 50 - - 241 - 260 15 15 15 25 25 40 50 - - 261 - 280 15 15 15 25 25 40 50 - - 281 - 300 15 15 15

Pagina 11-Aplicatii speciale - Protectia la foc a structurilor metalice si canale de desfumare, ventilatie ...

Pagina 12 - Aplicatii speciale - Protectia la foc a structurilor metalice si canale de desfumare,...

25 25 40 50 - - Carcase de protecţie pentru stâlpi şi grinzi cu Glasroc® F (Ridurit) 6.10.00 Grosimea minimă (mm) a protecţiei aplicate pe două, trei sau patru laturi a elementelor de construcţie din oţel, profile deschise pentru temperatura critică a oţelului de 4500C Grosimea minimă (mm) de protecţie a elementelor de construcţie din oţel pentru menţinerea în caz de incendiu a capacităţii portante R timp de ... minute Factor de masivitate U/A [m-1] R 15 R 20 R 30 R 45 R 60 R 90 R 120 R 180 R 240 1 2 3 4 5 6 7 8 9 10 ≤ 50 15 15 15 15 15 20 25 40 - 51 - 60 15 15 15 15 15 20 30 45 - 61 - 80 15 15 15 15 15 25 35 50 - 81 - 100 15 15 15 20 20 30 40 - - 101 - 120 15 15 15 20 20 30 40 - - 121 - 140 15 15 15 20 20 30 40 - - 141 - 160 15 15 15 20 25 35 45 - - 161 - 180 15 15 15 20 25 35 45 - - 181 - 200 15 15 15 20 25 35 45 - - 201 - 220 15 15 15 20 2

Pagina 12-Aplicatii speciale - Protectia la foc a structurilor metalice si canale de desfumare, ventilatie ...

Pagina 13 - Aplicatii speciale - Protectia la foc a structurilor metalice si canale de desfumare,...

5 35 45 - - 221 - 240 15 15 15 25 25 35 45 - - 241 - 260 15 15 15 25 25 35 50 - - 261 - 280 15 15 15 25 25 35 50 - - 281 - 300 15 15 15 25 25 35 50 - - Grosimea minimă (mm) a protecţiei aplicate pe două, trei sau patru laturi a elementelor de construcţie din oţel, profile deschise pentru temperatura critică a oţelului de 5000C Grosimea minimă (mm) de protecţie a elementelor de construcţie din oţel pentru menţinerea în caz de incendiu a capacităţii portante R timp de ... minute Factor de masivitate U/A [m-1] R 15 R 20 R 30 R 45 R 60 R 90 R 120 R 180 R 240 1 2 3 4 5 6 7 8 9 10 ≤ 50 - 15 15 15 15 15 25 40 - 51 - 60 15 15 15 15 15 20 30 45 - 61 - 80 15 15 15 15 15 25 35 50 - 81 - 100 15 15 15 15 15 25 35 - - 101 - 120 15 15 15 20 20 30 40 - - 121 - 140 15 15 15 20 20 30 40 - - 141 - 160 15 15 15 20 20 30 40 - - 161 - 180 15 15 15 20 2

Pagina 13-Aplicatii speciale - Protectia la foc a structurilor metalice si canale de desfumare, ventilatie ...

Pagina 14 - Aplicatii speciale - Protectia la foc a structurilor metalice si canale de desfumare,...

0 35 45 - - 181 - 200 15 15 15 20 25 35 45 - - 201 - 220 15 15 15 20 25 35 45 - - 221 - 240 15 15 15 25 25 35 45 - - 241 - 260 15 15 15 25 25 35 45 - - 261 - 280 15 15 15 25 25 35 45 - - 281 - 300 15 15 15 25 25 35 50 - - 9 Carcase de protecţie pentru stâlpi şi grinzi cu Glasroc® F (Ridurit) 6.10.00 Grosimea minimă (mm) a protecţiei aplicate pe două, trei sau patru laturi a elementelor de construcţie din oţel, profile deschise pentru temperatura critică a oţelului de 5500C Grosimea minimă (mm) de protecţie a elementelor de construcţie din oţel pentru menţinerea în caz de incendiu a capacităţii portante R timp de ... minute Factor de masivitate U/A [m-1] R 15 R 20 R 30 R 45 R 60 R 90 R 120 R 180 R 240 1 2 3 4 5 6 7 8 9 10 ≤ 50 - 15 15 15 15 15 20 40 - 51 - 60 - 15 15 15 15 15 25 45 - 61 - 80 - 15 15 15 15 20 30 50 - 81 - 100 15 15 15 15 15 25

Pagina 14-Aplicatii speciale - Protectia la foc a structurilor metalice si canale de desfumare, ventilatie ...

Pagina 15 - Aplicatii speciale - Protectia la foc a structurilor metalice si canale de desfumare,...

35 - - 101 - 120 15 15 15 15 15 30 40 - - 121 - 140 15 15 15 20 20 30 40 - - 141 - 160 15 15 15 20 20 30 40 - - 161 - 180 15 15 15 20 20 30 45 - - 181 - 200 15 15 15 20 20 35 45 - - 201 - 220 15 15 15 20 20 35 45 - - 221 - 240 15 15 15 25 25 35 45 - - 241 - 260 15 15 15 25 25 35 45 - - 261 - 280 15 15 15 25 25 35 45 - - 281 - 300 15 15 15 25 25 35 45 - - Grosimea minimă (mm) a protecţiei aplicate pe două, trei sau patru laturi a elementelor de construcţie din oţel, profile deschise pentru temperatura critică a oţelului de 6000C Grosimea minimă (mm) de protecţie a elementelor de construcţie din oţel pentru menţinerea în caz de incendiu a capacităţii portante R timp de ... minute Factor de masivitate U/A [m-1] R 15 R 20 R 30 R 45 R 60 R 90 R 120 R 180 R 240 1 2 3 4 5 6 7 8 9 10 ≤ 50 - 15 15 15 15 15 20 35 - 51 - 60 - 15 15 15 15 15

Pagina 15-Aplicatii speciale - Protectia la foc a structurilor metalice si canale de desfumare, ventilatie ...

Pagina 16 - Aplicatii speciale - Protectia la foc a structurilor metalice si canale de desfumare,...

25 40 - 61 - 80 - 15 15 15 15 20 30 50 - 81 - 100 - 15 15 15 15 25 35 - - 101 - 120 15 15 15 15 15 25 35 - - 121 - 140 15 15 15 15 15 30 40 - - 141 - 160 15 15 15 20 20 30 40 - - 161 - 180 15 15 15 20 20 30 40 - - 181 - 200 15 15 15 20 20 30 45 - - 201 - 220 15 15 15 20 20 30 45 - - 221 - 240 15 15 15 20 20 35 45 - - 241 - 260 15 15 15 20 20 35 45 - - 261 - 280 15 15 15 20 20 35 45 - - 281 - 300 15 15 15 25 25 35 45 - - 10 Carcase de protecţie pentru stâlpi şi grinzi cu Glasroc® F (Ridurit) 6.10.00 Grosimea minimă (mm) a protecţiei aplicate pe două, trei sau patru laturi a elementelor de construcţie din oţel, profile deschise pentru temperatura critică a oţelului de 6500C Grosimea minimă (mm) de protecţie a elementelor de construcţie din oţel pentru menţinerea în caz de incendiu a capacităţii portante R timp de ... minute Factor de masivit

Pagina 16-Aplicatii speciale - Protectia la foc a structurilor metalice si canale de desfumare, ventilatie ...

Pagina 17 - Aplicatii speciale - Protectia la foc a structurilor metalice si canale de desfumare,...

ate U/A [m-1] R 15 R 20 R 30 R 45 R 60 R 90 R 120 R 180 R 240 1 2 3 4 5 6 7 8 9 10 ≤ 50 - 15 15 15 15 15 15 35 50 51 - 60 - 15 15 15 15 15 20 40 - 61 - 80 - 15 15 15 15 15 30 50 - 81 - 100 - 15 15 15 15 20 30 - - 101 - 120 - 15 15 15 15 25 35 - - 121 - 140 15 15 15 15 15 25 40 - - 141 - 160 15 15 15 15 15 30 40 - - 161 - 180 15 15 15 20 20 30 40 - - 181 - 200 15 15 15 20 20 30 40 - - 201 - 220 15 15 15 20 20 30 45 - - 221 - 240 15 15 15 20 20 30 45 - - 241 - 260 15 15 15 20 20 35 45 - - 261 - 280 15 15 15 20 20 35 45 - - 281 - 300 15 15 15 20 20 35 45 - - Grosimea minimă (mm) a protecţiei aplicate pe două, trei sau patru laturi a elementelor de construcţie din oţel, profile deschise pentru temperatura critică a oţelului de 7000C Grosimea minimă (mm) de protecţie a elementelor de construcţie din oţel pentru menţiner

Pagina 17-Aplicatii speciale - Protectia la foc a structurilor metalice si canale de desfumare, ventilatie ...

Pagina 18 - Aplicatii speciale - Protectia la foc a structurilor metalice si canale de desfumare,...

ea în caz de incendiu a capacităţii portante R timp de ... minute Factor de masivitate U/A [m-1] R 15 R 20 R 30 R 45 R 60 R 90 R 120 R 180 R 240 1 2 3 4 5 6 7 8 9 10 ≤ 50 - 15 15 15 15 15 15 30 50 51 - 60 - 15 15 15 15 15 20 40 - 61 - 80 - 15 15 15 15 15 25 45 - 81 - 100 - 15 15 15 15 20 30 - - 101 - 120 - 15 15 15 15 20 35 - - 121 - 140 - 15 15 15 15 25 35 - - 141 - 160 15 15 15 15 15 25 40 - - 161 - 180 15 15 15 15 15 30 40 - - 181 - 200 15 15 15 15 15 30 40 - - 201 - 220 15 15 15 20 20 30 40 - - 221 - 240 15 15 15 20 20 30 45 - - 241 - 260 15 15 15 20 20 30 45 - - 261 - 280 15 15 15 20 20 30 45 - - 281 - 300 15 15 15 20 20 35 45 - - 11 Carcase de protecţie pentru stâlpi şi grinzi cu Glasroc® F (Ridurit) 6.10.00 Grosimea minimă (mm) a protecţiei aplicate pe două, trei sau patru laturi a elementelor de construc

Pagina 18-Aplicatii speciale - Protectia la foc a structurilor metalice si canale de desfumare, ventilatie ...

Pagina 19 - Aplicatii speciale - Protectia la foc a structurilor metalice si canale de desfumare,...

ţie din oţel, profile închise - secţiune rectangulară pentru temperatura critică a oţelului de 3500C Grosimea minimă (mm) de protecţie a elementelor de construcţie din oţel pentru menţinerea în caz de incendiu a capacităţii portante R timp de ... minute Factor de masivitate U/A [m-1] R 15 R 20 R 30 R 45 R 60 R 90 R 120 R 180 R 240 1 2 3 4 5 6 7 8 9 10 ≤ 50 15 15 15 20 20 25 35 - - 51 - 60 15 15 15 20 20 30 40 - - 61 - 80 15 15 15 20 20 30 40 - - 81 - 100 15 15 15 25 25 35 45 - - 101 - 120 15 15 15 25 25 35 45 - - 121 - 140 15 15 15 25 25 40 50 - - 141 - 160 15 15 15 25 25 40 50 - - 161 - 180 15 15 15 25 30 40 50 - - 181 - 200 15 15 15 30 30 40 50 - - 201 - 220 15 20 20 30 30 40 50 - - 221 - 240 15 20 20 30 30 40 - - - 241 - 260 15 20 20 30 30 40 - - - 261 - 280 15 20 20 30 30 40 - - - 281 - 300 15 20 20 30 30 40 -

Pagina 19-Aplicatii speciale - Protectia la foc a structurilor metalice si canale de desfumare, ventilatie ...

Pagina 20 - Aplicatii speciale - Protectia la foc a structurilor metalice si canale de desfumare,...

- - Grosimea minimă (mm) a protecţiei aplicate pe două, trei sau patru laturi a elementelor de construcţie din oţel, profile închise - secţiune rectangulară pentru temperatura critică a oţelului de 4000C Grosimea minimă (mm) de protecţie a elementelor de construcţie din oţel pentru menţinerea în caz de incendiu a capacităţii portante R timp de ... minute Factor de masivitate U/A [m-1] R 15 R 20 R 30 R 45 R 60 R 90 R 120 R 180 R 240 1 2 3 4 5 6 7 8 9 10 ≤ 50 15 15 15 15 15 25 35 50 - 51 - 60 15 15 15 20 20 25 35 - - 61 - 80 15 15 15 20 20 30 40 - - 81 - 100 15 15 15 25 25 35 45 - - 101 - 120 15 15 15 25 25 35 45 - - 121 - 140 15 15 15 25 25 35 50 - - 141 - 160 15 15 15 25 25 40 50 - - 161 - 180 15 15 15 25 25 40 50 - - 181 - 200 15 15 15 25 25 40 50 - - 201 - 220 15 15 15 30 30 40 50 - - 221 - 240 15 15 15 30 30 40 50 - - 241 - 260 1

Pagina 20-Aplicatii speciale - Protectia la foc a structurilor metalice si canale de desfumare, ventilatie ...

Pagina 21 - Aplicatii speciale - Protectia la foc a structurilor metalice si canale de desfumare,...

5 15 15 30 30 40 50 - - 261 - 280 15 15 15 30 30 40 - - - 281 - 300 15 15 15 30 30 40 - - - 12 Carcase de protecţie pentru stâlpi şi grinzi cu Glasroc® F (Ridurit) 6.10.00 Grosimea minimă (mm) a protecţiei aplicate pe două, trei sau patru laturi a elementelor de construcţie din oţel, profile închise - secţiune rectangulară pentru temperatura critică a oţelului de 4500C Grosimea minimă (mm) de protecţie a elementelor de construcţie din oţel pentru menţinerea în caz de incendiu a capacităţii portante R timp de ... minute Factor de masivitate U/A [m-1] R 15 R 20 R 30 R 45 R 60 R 90 R 120 R 180 R 240 1 2 3 4 5 6 7 8 9 10 ≤ 50 15 15 15 15 15 20 30 50 - 51 - 60 15 15 15 15 15 25 35 - - 61 - 80 15 15 15 20 20 30 40 - - 81 - 100 15 15 15 20 20 30 45 - - 101 - 120 15 15 15 25 25 35 45 - - 121 - 140 15 15 15 25 25 35 45 - - 141 - 160 15 15 15 25 25 35 5

Pagina 21-Aplicatii speciale - Protectia la foc a structurilor metalice si canale de desfumare, ventilatie ...

Pagina 22 - Aplicatii speciale - Protectia la foc a structurilor metalice si canale de desfumare,...

0 - - 161 - 180 15 15 15 25 25 35 50 - - 181 - 200 15 15 15 25 25 40 50 - - 201 - 220 15 15 15 25 25 40 50 - - 221 - 240 15 15 15 25 25 40 50 - - 241 - 260 15 15 15 30 30 40 50 - - 261 - 280 15 15 15 30 30 40 50 - - 281 - 300 15 15 15 30 30 40 50 - - Grosimea minimă (mm) a protecţiei aplicate pe două, trei sau patru laturi a elementelor de construcţie din oţel, profile închise - secţiune rectangulară pentru temperatura critică a oţelului de 5000C Grosimea minimă (mm) de protecţie a elementelor de construcţie din oţel pentru menţinerea în caz de incendiu a capacităţii portante R timp de ... minute Factor de masivitate U/A [m-1] R 15 R 20 R 30 R 45 R 60 R 90 R 120 R 180 R 240 1 2 3 4 5 6 7 8 9 10 ≤ 50 - 15 15 15 15 20 30 50 - 51 - 60 15 15 15 15 15 25 35 - - 61 - 80 15 15 15 15 15 30 40 - - 81 - 100 15 15 15 20 20 30 40 - - 101 - 120 1

Pagina 22-Aplicatii speciale - Protectia la foc a structurilor metalice si canale de desfumare, ventilatie ...

Pagina 23 - Aplicatii speciale - Protectia la foc a structurilor metalice si canale de desfumare,...

5 15 15 20 20 35 45 - - 121 - 140 15 15 15 25 25 35 45 - - 141 - 160 15 15 15 25 25 35 45 - - 161 - 180 15 15 15 25 25 35 50 - - 181 - 200 15 15 15 25 25 35 50 - - 201 - 220 15 15 15 25 25 40 50 - - 221 - 240 15 15 15 25 25 40 50 - - 241 - 260 15 15 15 25 25 40 50 - - 261 - 280 15 15 15 25 25 40 50 - - 281 - 300 15 15 15 25 25 40 50 - - 13 Carcase de protecţie pentru stâlpi şi grinzi cu Glasroc® F (Ridurit) 6.10.00 Grosimea minimă (mm) a protecţiei aplicate pe două, trei sau patru laturi a elementelor de construcţie din oţel, profile închise - secţiune rectangulară pentru temperatura critică a oţelului de 5500C Grosimea minimă (mm) de protecţie a elementelor de construcţie din oţel pentru menţinerea în caz de incendiu a capacităţii portante R timp de ... minute Factor de masivitate U/A [m-1] R 15 R 20 R 30 R 45 R 60 R 90 R 120 R 180 R 240 1 2 3 4 5

Pagina 23-Aplicatii speciale - Protectia la foc a structurilor metalice si canale de desfumare, ventilatie ...

Pagina 24 - Aplicatii speciale - Protectia la foc a structurilor metalice si canale de desfumare,...

6 7 8 9 10 ≤ 50 - 15 15 15 15 20 25 45 - 51 - 60 - 15 15 15 15 20 30 50 - 61 - 80 - 15 15 15 15 25 35 - - 81 - 100 15 15 15 20 20 30 40 - - 101 - 120 15 15 15 20 20 30 45 - - 121 - 140 15 15 15 20 20 35 45 - - 141 - 160 15 15 15 20 25 35 45 - - 161 - 180 15 15 15 25 25 35 45 - - 181 - 200 15 15 15 25 25 35 50 - - 201 - 220 15 15 15 25 25 35 50 - - 221 - 240 15 15 15 25 25 35 50 - - 241 - 260 15 15 15 25 25 40 50 - - 261 - 280 15 15 15 25 25 40 50 - - 281 - 300 15 15 15 25 25 40 50 - - Grosimea minimă (mm) a protecţiei aplicate pe două, trei sau patru laturi a elementelor de construcţie din oţel, profile închise - secţiune rectangulară pentru temperatura critică a oţelului de 6000C Grosimea minimă (mm) de protecţie a elementelor de construcţie din oţel pentru menţinerea în caz de incendiu a capacităţii portante R timp de .
