Distribuitoare modulare industriale SBK UV 5000 pentru instalaţii cu pompe de căldură geotermale
Am vorbit pana acum despre distribuitoarele modulare SBK UV 3000, utilizate atat in proiectele relativ mici (case rezidentiale cu suprafete mici de incalzit), cat si in proiecte mai mari, unde s-a folosit un numar de 18 distribuitoare si la care au fost racordate aproape 200 de circuite de incalzire in pardoseala. In cazul instalatiilor de incalzire cu pompa de caldura geotermale, pentru circuitul colector o solutie sigura si eleganta o reprezinta distribuitoarele industriale SBK UV 5000.
Aceste tipuri de distribuitoare sunt disponibile atat in varianta cu filet de 11/4", cat si in cea cu filet de 2", pe partea de racordare la tur-retur. SBK UV 5000 indeplineste functia de colectare a agentului termic, putand face fata cu succes la debite de pana la 1780 l/h si asigurand astfel functionarea optima pentru fiecare circuit racordat la sistemul colector.
Distribuitoarele modulare industriale SBK UV 5000 sunt confectionate din fibra de sticla armata, sunt proiectate sa functioneze la temperaturi intre -20° si +70°C, si au camere de aer integrate pentru izolare termica.
Distribuitoarele modulare industriale SBK UV 5000 sunt confectionate din fibra de sticla armata, sunt proiectate sa functioneze la temperaturi intre -20° si +70°C, si au camere de aer integrate pentru izolare termica.

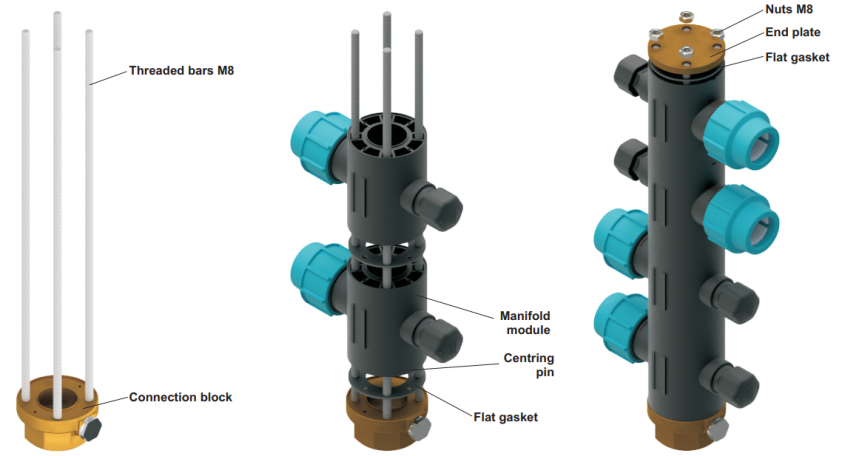

Asamblarea distribuitorului se face la fel de simplu ca si in cazul distribuitorului SBK UV 3000, numarul de module ales fiind in functie de numarul de circuite colectoare necesare.

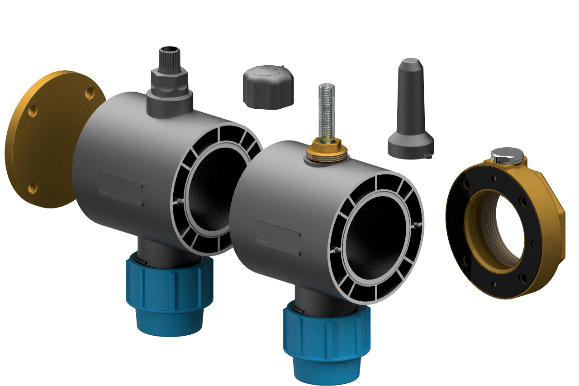

Modulele se monteaza la fel, intre un bloc de conectare si o placa de capat, iar intre module se etanseaza cu garniture plata. Conexiunile cu circuitele colectoare se fac cu teava PPR de Ø 25, Ø 32 sau Ø 40 mm.
Modulele se monteaza la fel, intre un bloc de conectare si o placa de capat, iar intre module se etanseaza cu garniture plata. Conexiunile cu circuitele colectoare se fac cu teava PPR de Ø 25, Ø 32 sau Ø 40 mm.

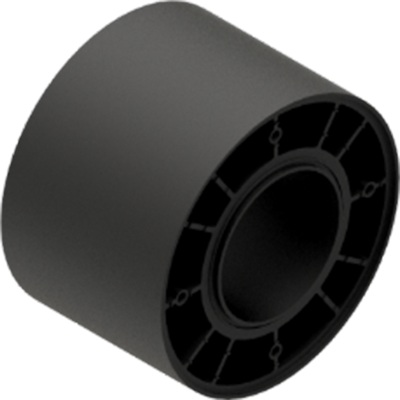

Pentru adaptarea circuitelor colectoare la conditiile practice si in acest caz se pot folosi distantieri, cu o lungime fixa de 50 mm sau la lungimea ceruta, intre 10 mm si 49 mm, si etansati cu garnitura plata.
Ansamblurile tur si retur astfel confectionate se prind in suporti prevazuti cu bratari de fixare. La fel ca in cazul distribuitoarelor SBK UV 3000, si la cele industriale UV 5000 debitmetrele sunt calibrate pe culori, dupa cum urmeaza:
- verzi – pentru debite in intervalul 50-250 l/h;
- rosii – pentru debite in intervalul 100-600 l/h;
- galbene – pentru debite in intervalul 200-1050 l/h;
- negre – pentru debite in intervalul 500-1780 l/h.
Distribuitoarele modulare SBK se pot achizitiona atat pe module, care se vor monta ulterior dupa necesitati, cat si ca si statie de distributie complet asamblata, testata pentru eventualele scurgeri.
Pentru amplasarea distribuitoarelor industriale SBK 5000, in cazul sistemelor de energie geotermală se folosesc camine de vizitare speciale, din polietilena. Acestea sunt proiectate pentru instalarea in sol, intrarea tevilor in el facandu-se etans, și au o capacitate de încărcare de până la 150 kg (versiunea standard).
Caminele de vizitare sunt disponibile in doua variante, L si M, in functie de marimea distribuitorului deservit, si se livreaza doar cu distribuitorul UV 5000 gata montat.

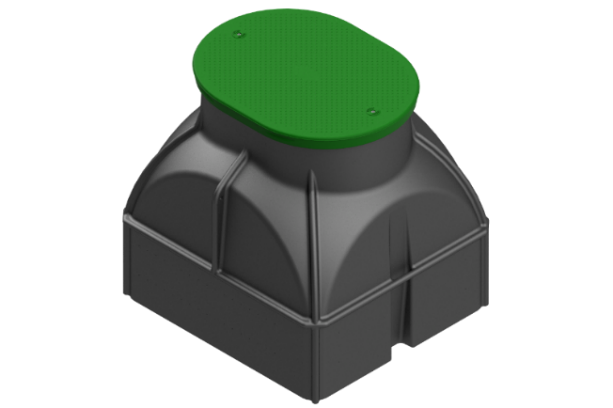

Varianta L are dimensiunile 1200x1100x1150mm si este folosita in cazul unui sistem cu maximum 2 x 9 circuite absorbante.
- verzi – pentru debite in intervalul 50-250 l/h;
- rosii – pentru debite in intervalul 100-600 l/h;
- galbene – pentru debite in intervalul 200-1050 l/h;
- negre – pentru debite in intervalul 500-1780 l/h.
Distribuitoarele modulare SBK se pot achizitiona atat pe module, care se vor monta ulterior dupa necesitati, cat si ca si statie de distributie complet asamblata, testata pentru eventualele scurgeri.
Pentru amplasarea distribuitoarelor industriale SBK 5000, in cazul sistemelor de energie geotermală se folosesc camine de vizitare speciale, din polietilena. Acestea sunt proiectate pentru instalarea in sol, intrarea tevilor in el facandu-se etans, și au o capacitate de încărcare de până la 150 kg (versiunea standard).
Caminele de vizitare sunt disponibile in doua variante, L si M, in functie de marimea distribuitorului deservit, si se livreaza doar cu distribuitorul UV 5000 gata montat.
Varianta L are dimensiunile 1200x1100x1150mm si este folosita in cazul unui sistem cu maximum 2 x 9 circuite absorbante.

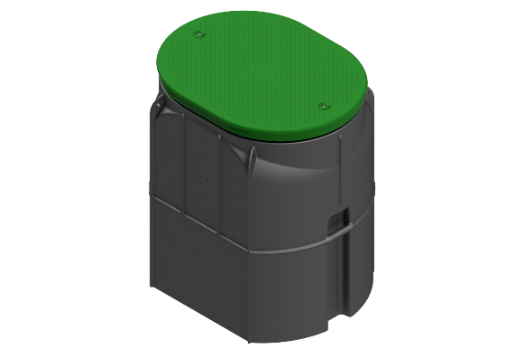

Varianta M are dimensiunile 1020x800x1240 mm, utilizat in cazul unui sistem cu maximum 2 x 6 circuite colectoare.
Aceste distribuitoare industriale SBK UV 5000 au urmatoarele avantaje: nu necesita alta izolare termica datorita camerelor de aer integrate, se pot roti la 90 de grade in functie de necesitati, datorita geometriei lor caderile de presiune sunt reduse la minimum, turul si returul pot fi in stanga sau in dreapta, dupa situatia din teren, zgomotul este absorbit prin suportul de perete etc.
Distribuitoarele industriale SBK sunt rezistente in timp, nu se corodeaza, nu ruginesc, deci asigura functionarea sistemului de incalzire la parametrii proiectati pe o perioada lunga de timp, cu randamente energetice mari.
Distribuitoarele industriale SBK sunt rezistente in timp, nu se corodeaza, nu ruginesc, deci asigura functionarea sistemului de incalzire la parametrii proiectati pe o perioada lunga de timp, cu randamente energetice mari.
