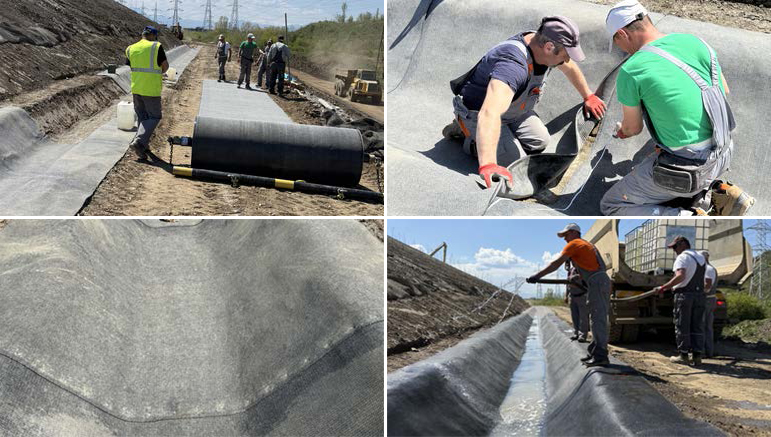

4 principii pentru instalarea corecta CONCRETE CANVAS®- Ghid tehnic pentru antreprenori, echipe de execuție și proiectanți
Concrete Canvas (geocompozit cu ciment) este un material care schimbă felul în care se execută lucrările hidrotehnice, de etanșare și de protecție împotriva eroziunii, căptușirea canalelor, consolidarea taluzurilor, închiderea depozitelor de deșeuri, protecția suprafețelor expuse. Avantajele sunt clare: instalare de câteva ori mai rapidă decât betonul turnat, consum redus de apă, amprentă logistică minimă, durabilitate pe termen lung.
Dar există și o nuanță: toate aceste avantaje depind de un singur lucru, instalarea făcută corect, din prima.
Spre deosebire de betonul turnat clasic, unde echipa are tampon la fiecare etapă, la Concrete Canvas execuția se face într-o fereastră scurtă, iar greșelile devin vizibile abia după hidratare, când materialul s-a întărit. Reparațiile sunt posibile, dar costă timp, material și credibilitate pe șantier.
Acest ghid sintetizează cele 4 principii pe care producătorul le consideră obligatorii pentru o instalare reușită. Sunt principii simple ca enunț, dar fiecare ascunde detalii operaționale care fac diferența între o lucrare care ține 50 de ani și una care cedează la prima iarnă.
Cele 4 principii de instalare
1 EVITĂ GOLURILE
Substratul pe care se așază Concrete Canvas trebuie să fie bine compactat, stabil geotehnic și să aibă o suprafață netedă și uniformă. Materialul trebuie să fie în contact direct cu substratul, fără spații libere dedesubt.
Golurile dintre Concrete Canvas și substrat creează zone în care materialul, după hidratare, nu se sprijină corespunzător. Sub sarcină, în aceste zone apar fisuri și ulterior infiltrații, iar pe taluzuri se poate produce fenomenul de „soil bridging", în care solul de sub material migrează în timp și formează cavități tot mai mari.
Pe substrat de pământ
• Îndepărtează vegetația, rădăcinile și pietrele ascuțite sau ieșite în relief.
• Umple golurile mari cu material compactat înainte de pozare.
• Îndepărtează vegetația, rădăcinile și pietrele ascuțite sau ieșite în relief.
• Umple golurile mari cu material compactat înainte de pozare.
• Verifică planeitatea pe toată suprafața, nu doar pe zonele vizibile.
• Asigură-te că materialul este în contact cu substratul pe toată suprafața (fără bombări sau zone „suspendate").
Pe substrat de beton
- Îndepărtează materialul friabil, exfoliat sau neaderent.
- Taie armăturile (re-bar) care ies din suprafață.
- Umple fisurile mari și golurile cu mortar de reparație.
Greșeli frecvente pe șantiere
• Pozarea pe pământ neegalizat „pentru că oricum se mulează materialul". Nu se mulează — rămâne tensionat și formează goluri.
• Lăsarea rădăcinilor superficiale „pentru că sunt subțiri". În câteva sezoane creează ridicături care fisurează materialul întărit.
• Compactarea făcută vizual, fără verificare. Pe taluzuri lungi diferențele se acumulează.
2 FIXEAZĂ MATERIALUL
Toate suprapunerile dintre rolele de Concrete Canvas trebuie îmbinate (jointing), iar întregul material trebuie
ancorat de substrat (fixing).
Îmbinarea suprapunerilor (jointing)

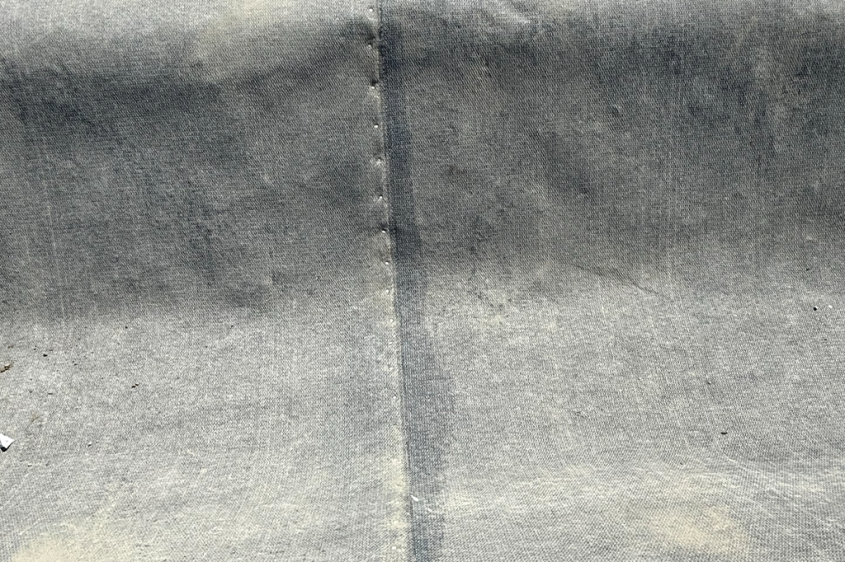

Suprapunerile dintre fâșiile alăturate de Concrete Canvas se îmbină, de regulă, cu șuruburi din oțel inoxidabil, aplicate cu pistol automat de înșurubat, la intervale regulate. Plasarea corectă a șuruburilor asigură:
• un contact intim între straturi (fără să rămână spațiu între ele),
• prevenirea erodării substratului în zona îmbinării,
• limitarea creșterii vegetației prin rosturi.

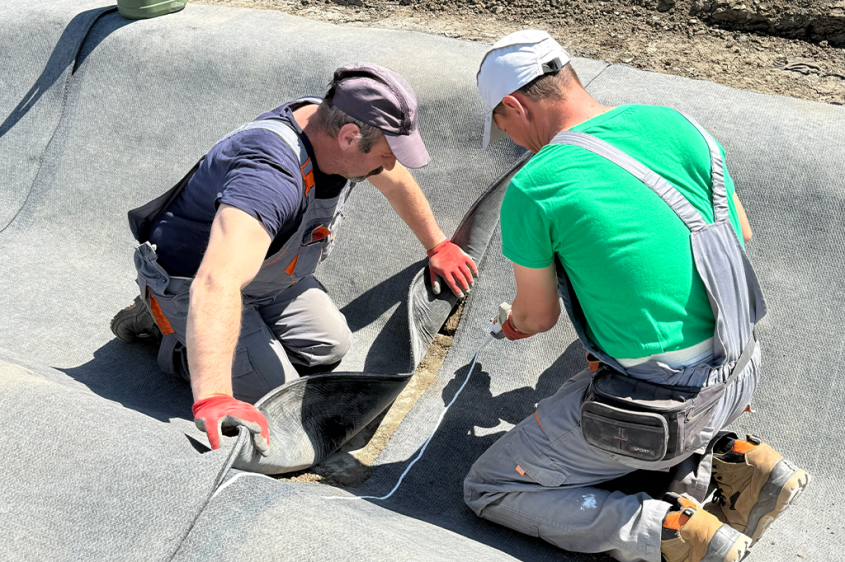

Pentru îmbunătățirea etanșeității îmbinării, între straturi se poate aplica un sigilant adeziv.
O alternativă fără penetrare este îmbinarea termică („thermal bonding"), straturile sunt sudate termic. Această metodă oferă o etanșeitate superioară a îmbinării. Pentru detalii și alte opțiuni de îmbinare, solicitați asistență tehnică de la echipa noastră.
Ancorarea de substrat (fixing)
• Pe substrat de pământ: se folosesc țăruși de ancorare, de regulă țăruși tip J (J-pegs).
• Pe substrat de stâncă sau beton:
straturile se îmbină între ele și se fixează de substrat cu bolțuri de zidărie (masonry bolts) sau diblu-șuruburi pentru beton (concrete screw anchors).
Recomandare: folosiți exclusiv fixări din oțel inoxidabil, cu șaibe. Costul suplimentar este nesemnificativ raportat la durata de viață a lucrării, iar fixările din oțel obișnuit pot genera puncte de coroziune care se propagă în material.
Greșeli frecvente pe șantiere
• Distanțarea prea mare între șuruburi „ca să meargă mai repede". Apare desprinderea la îmbinare.
• Folosirea șuruburilor din oțel neprotejat sau slab protejat (negru/zincat). La lucrări exterioare expuse, în 2-3 ani apar urme de rugină
vizibile.
• Ancorarea insuficientă pe taluzurile abrupte — materialul poate „aluneca" sub propria greutate înainte de hidratare.
3 PREVINE INFILTRAȚIILE
Trebuie împiedicată pătrunderea apei sau a vântului între Concrete Canvas și
substrat, atât pe perimetrul instalației, cât și de-a lungul îmbinărilor.
Apa infiltrată sub material este mecanismul principal de cedare al aplicațiilor cu Concrete Canvas . Odată ce apa pătrunde, ciclurile de îngheț-dezgheț, presiunea hidrostatică și eroziunea substratului acționează din interior, acolo unde degradarea devine vizibilă abia în stadii avansate. Vântul, la rândul său, poate ridica perimetrul nesigilat și destabiliza întreaga instalație înainte de hidratare.
Greșeli frecvente pe șantiere
• Captează întreaga margine perimetrală a materialului într-o tranșee de ancoraj
(anchor trench).
• Tranșeea se sapă înainte de pozare, materialul se introduce în ea, apoi se umple și se compactează cu pământ.
Pe substrat de stâncă sau beton
• Sigilează marginea perimetrală cu o bordură de beton (concrete fillet) sau cu
un sigilant adeziv dedicat.

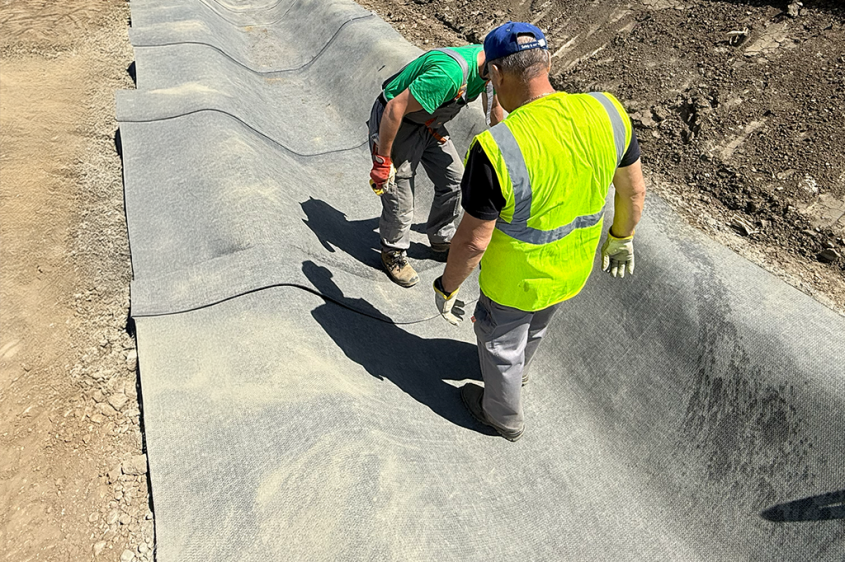

Direcția suprapunerilor
Toate straturile suprapuse trebuie așezate în sensul curgerii apei — exact ca țiglele pe acoperiș. Apa trebuie să curgă peste îmbinări, nu sub ele.
Aceasta este una dintre cele mai costisitoare greșeli: este invizibilă la inspecția vizuală, dar produce infiltrații sistematice la fiecare ploaie.
Greșeli frecvente pe șantiere
• Tranșee de ancoraj prea puțin adâncă „pentru că se vede greu pământul tare". Materialul se smulge la prima viitură.
• Suprapunerea pozată invers față de sensul de curgere — frecvent pe canale cu pantă mică, unde direcția nu este evidentă.
• Sigilarea perimetrului cu materiale necompatibile (silicon de construcții obișnuit) care cedează la UV în câteva luni.
4. HIDRATEAZĂ COMPLET

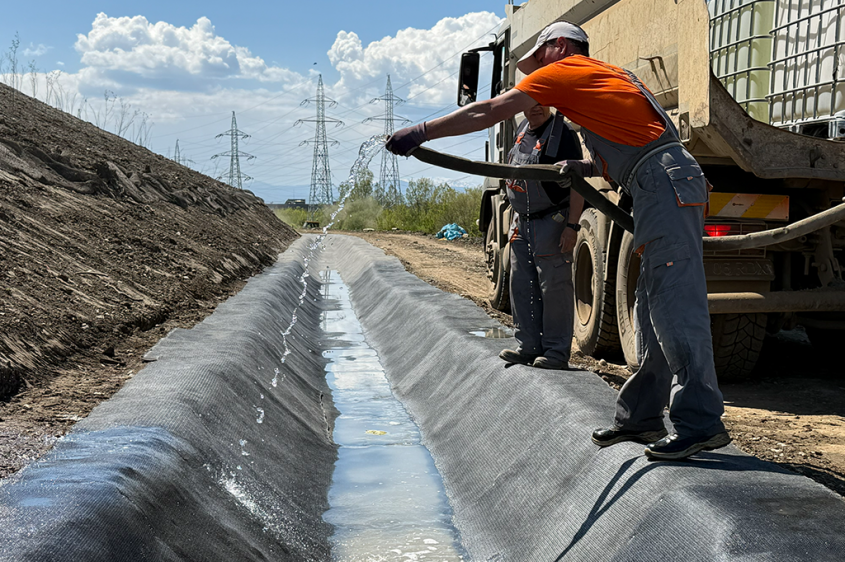

Concrete Canvas trebuie hidratat corect, cu cantitatea potrivită de apă, aplicată pe suprafața adecvată și ținând cont de temperatura ambientală.
Reguli de baza
• Hidratarea se face întotdeauna prin suprafața superioară fibroasă (partea pufoasă a materialului). Pe partea opusă (PVC), apa nu pătrunde.

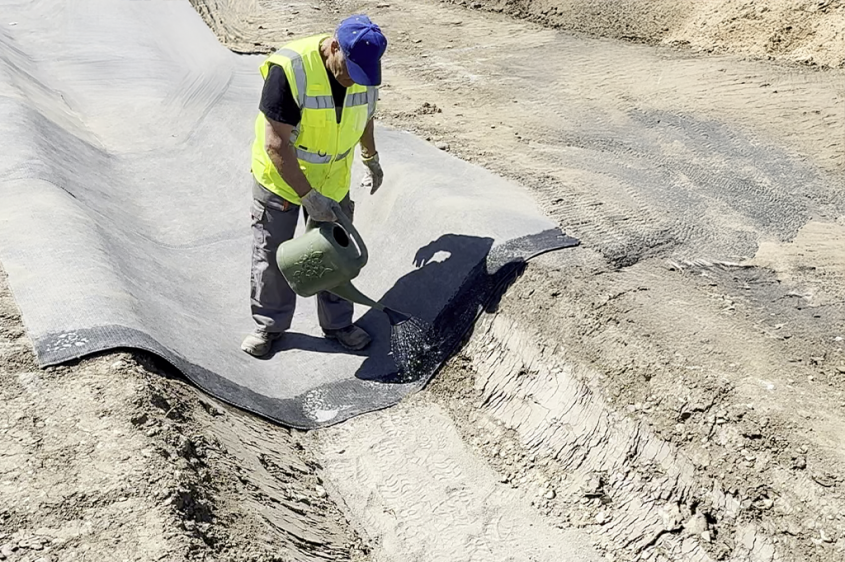

• Asigură hidratarea inclusiv în zonele suprapuse și în tranșeele de ancoraj,
înainte de umplere și compactare. Odată acoperite, acestea nu mai pot fi udate.
• După aplicarea apei, pulverizează din nou suprafața fibroasă până când rămâne udă la atingere timp de câteva minute (testul „degetului mare" / „Thumb Test").
De ce contează cantitatea de apă
Concrete Canvas conține o cantitate exactă de ciment dozată din fabrică.
Subhidratarea înseamnă ciment care nu se activează, materialul rămâne moale în profunzime, chiar dacă pare uscat la suprafață. Suprahidratarea nu este, în
general, o problemă (excesul de apă se evaporă), dar subhidratarea este ireversibilă și compromite întreaga lucrare.
Influența temperaturii
Pe vreme caldă (peste 25°C): evaporarea e rapidă. Hidratează în mai multe etape și verifică testul degetului pentru fiecare zonă.
Pe vreme rece (sub 5°C): întărirea încetinește semnificativ. Consultă specificațiile producătorului sau solicită asistență tehnică înainte de execuție.
Pe vânt puternic: ia în calcul o cantitate suplimentară de apă pentru a compensa evaporarea accelerată.
Greșeli frecvente pe șantiere
• Hidratarea „cu furtunul, până se vede umed". E principala cauză de defecte. Cantitatea trebuie estimată în funcție de suprafață, nu vizual.
• Hidratarea după ce s-a făcut umplerea tranșeei de ancoraj, partea îngropată rămâne nehidratată și devine punct de cedare.
• Hidratarea pe partea greșită (suprafața PVC). Apa se scurge, iar materialul nu se activează.
CHECKLIST PENTRU ECHIPA DE EXECUȚIE
Imprimă această secțiune și parcurge-o înaintende hidratare. Dacă răspunzi „nu" la oricare punct, oprește-te și remediază.
Pregătire substrat
• Vegetația, rădăcinile și pietrele ascuțite au fost îndepărtate
• Substratul este compactat și verificat
• Golurile și fisurile mari au fost umplute
• Suprafața este netedă, fără ridicături și fără zone goale
Pozare și fixare
• Straturile sunt suprapuse în sensul curgerii apei
• Suprapunerile sunt îmbinate cu șuruburi din oțel inoxidabil (sau termic), la intervale corecte
• Materialul este ancorat de substrat (țăruși tip J pe pământ / bolțuri pe beton)
• Toate fixările sunt din oțel inoxidabil, cu șaibe
• Sigilare perimetru
• Marginile sunt ancorate în tranșee de ancoraj (pe pământ) sau sigilate cu beton/adeziv (pe stâncă/beton)
• Tranșeele sunt suficient de adânci pentru o ancorare eficientă
Hidratare
• Hidratarea se face pe partea fibroasă (superioară)
• Zonele suprapuse și tranșeele au fost hidratate ÎNAINTE de umplere
• Testul degetului confirmă umiditate pe toată suprafața, timp de câteva minute
• Condițiile de temperatură și vânt au fost luate în calcul
• Eventual include o scurtă notă din teren (citat de la șeful de șantier sau beneficiar)
