Protecția la foc a unei fațade ventilate cu TENMAT FF102/50

Locație: București
Aplicație: Fațadă ventilată
Soluții furnizate: Barieră de protecție la foc pentru cavitatea fațadei și sisteme de fixare mecanică
Produse: TENMAT FF102/50 și sisteme de fixare mecanică HAMAR
Furnizor: TIMUR Trading

Contextul proiectului

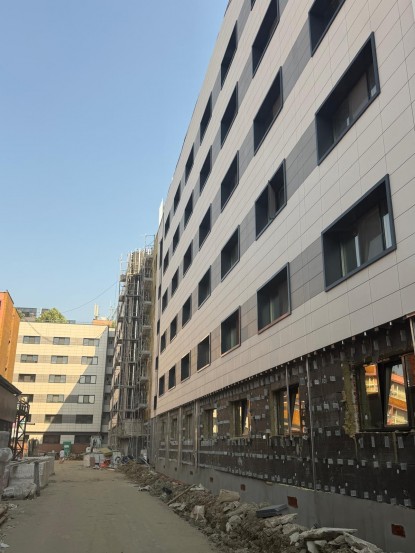

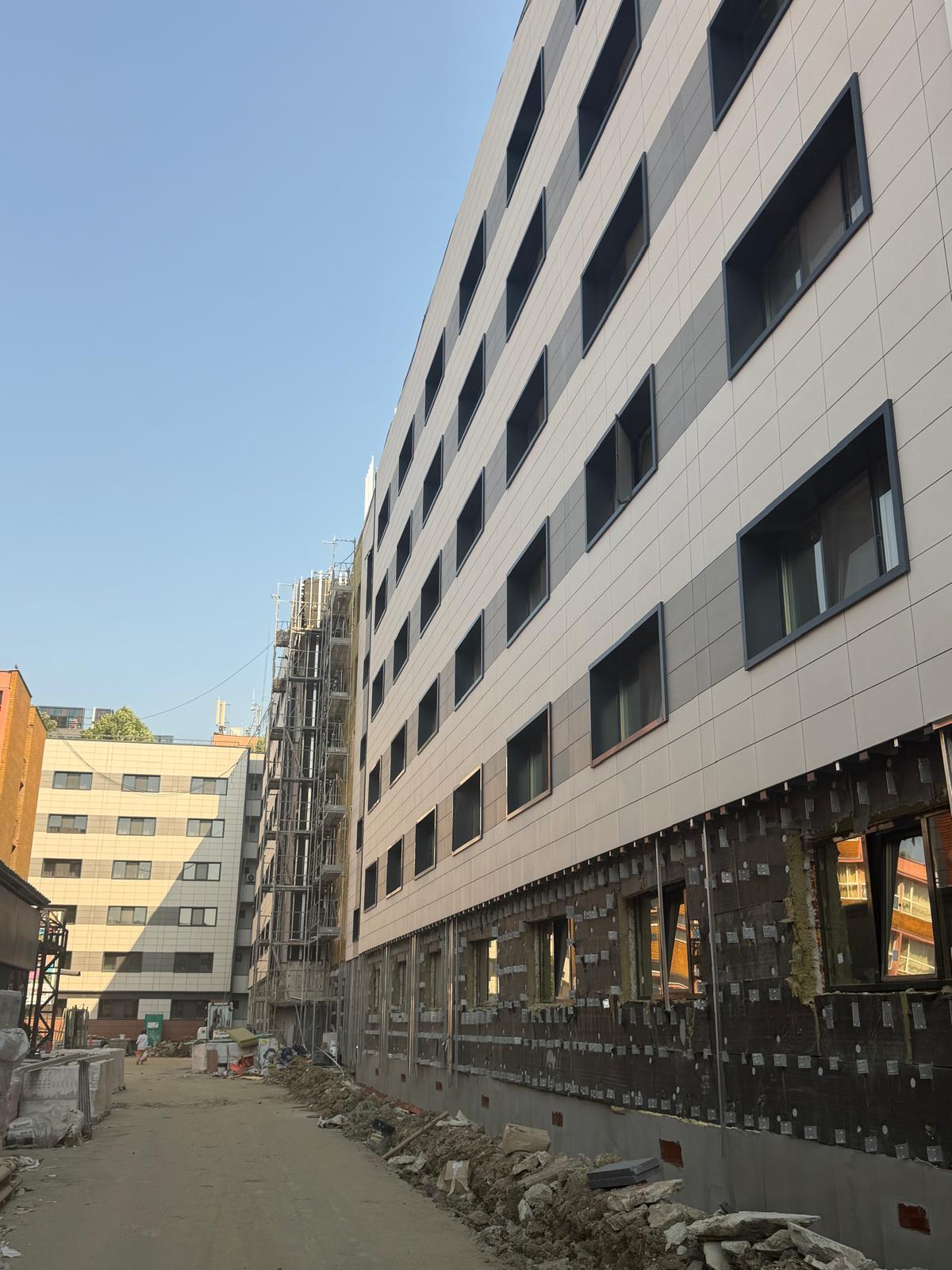

În cadrul unui proiect de construcție și modernizare a unei clădiri din București, TIMUR Trading a furnizat soluții tehnice pentru sistemul de fațadă ventilată.

Soluția de protecție la foc a fost realizată cu TENMAT FF102/50, o barieră intumescentă destinată cavităților exterioare ventilate care trebuie să rămână deschise pentru ventilație și drenaj în condiții normale.

Pentru sistemul de fațadă au fost furnizate și soluții de fixare mecanică HAMAR.

Cerința tehnică

O fațadă ventilată creează o cavitate continuă între placarea exterioară și stratul suport. În condiții normale, această cavitate trebuie să permită circulația aerului și evacuarea apei.

În cazul unui incendiu, aceeași cavitate poate deveni o cale de propagare a focului și fumului. Din acest motiv, sistemul trebuie să includă soluții de compartimentare și protecție la foc adaptate configurației fațadei.

În proiectul de referință din București, TIMUR Trading a furnizat soluția TENMAT FF102/50 pentru această aplicație.

Principiul de funcționare al TENMAT FF102/50

FF102/50 este fabricat dintr-un material intumescent cu grad ridicat de expansiune, cu emisii reduse de fum și fără halogeni. Produsul este proiectat pentru utilizarea în cavități exterioare ventilate care necesită ventilație permanentă în condiții normale.

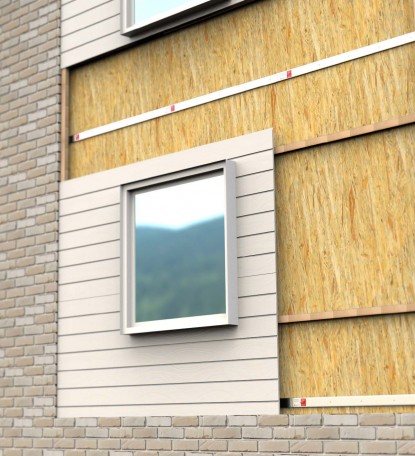

În regim normal, configurația „Open State” permite ventilarea și drenarea cavității.

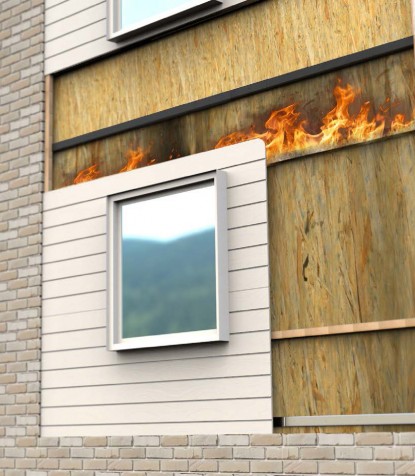

În cazul unui incendiu, materialul intumescent se expandează și închide cavitatea, contribuind la restabilirea performanței de rezistență la foc a acesteia. În funcție de configurația peretelui și de construcția testată, FF102/50 poate asigura performanțe de integritate și izolare la foc de până la 120 de minute.

Caracteristici tehnice relevante

FF102/50 este furnizat sub formă de bandă rigidă, protejată cu folie de aluminiu.

Dimensiunile standard sunt:

6 mm grosime × 75 mm lățime × 1.000 mm lungime.

Produsul poate fi tăiat la lungimea necesară pentru aplicație și are un raport de expansiune liberă de 26:1. Fișa tehnică indică, de asemenea, o durată de utilizare de 60 de ani în condițiile climatice tipice menționate pentru Regatul Unit.

FF102/50 este destinat cavităților ventilate de până la 50 mm, iar în configurațiile testate poate închide spațiul liber rămas în fața barierei până la maximum 44 mm, în funcție de construcția sistemului.

Integrarea în sistemul de fațadă

Alegerea unei bariere de cavitate trebuie făcută în funcție de configurația completă a peretelui. Printre elementele care trebuie analizate se află substraturile interioare și exterioare, dimensiunea cavității, existența și grosimea izolației, spațiul necesar pentru ventilație și nivelul de rezistență la foc solicitat.

În cazul FF102/50, bariera este proiectată pentru instalare orizontală în cavități ventilate și drenate. Documentația tehnică include configurații testate pentru diferite tipuri de substraturi și dimensiuni ale cavității.

Pentru menținerea performanței sistemului, documentația recomandă instalarea continuă a barierei, iar eventualele întreruperi generate de profile, console, șipci sau alte elemente trebuie analizate în raport cu detaliul de montaj și cu proiectarea sistemului.

Fixarea barierei

FF102/50 se fixează mecanic pe substrat. Documentația tehnică indică utilizarea unor șuruburi sau cuie din inox, cu distanțe de fixare de maximum 250 mm și cu adaptarea lungimii elementelor de fixare la substratul suport.

În cadrul proiectului de referință, TIMUR Trading a furnizat și sisteme de fixare mecanică HAMAR pentru sistemul de fațadă ventilată.

Expertiza TIMUR Trading

Proiectul reprezintă un exemplu de aplicare a soluțiilor tehnice TIMUR Trading pentru fațade ventilate, prin combinarea protecției pasive la foc cu soluții de fixare mecanică.

TIMUR Trading poate sprijini proiectanții, antreprenorii și beneficiarii în identificarea soluției potrivite pentru protecția cavității, prin analizarea configurației fațadei și a cerințelor proiectului.

Pentru soluțiile TENMAT, alegerea produsului trebuie corelată cu configurația peretelui și cu dovezile de testare relevante pentru construcția respectivă. Documentația TENMAT recomandă aprobarea soluției de către proiectantul sau responsabilul tehnic al proiectului.

Documentație tehnică

Pentru TENMAT FF102/50 sunt disponibile fișe tehnice, agrement tehnic pentru Romania, Aviz tehnic, detalii de instalare și dovezi de testare pentru configurațiile de perete relevante.

TIMUR Trading poate pune la dispoziție documentația tehnică necesară pentru analiza și specificarea soluției în proiectele de fațade ventilate.
