Protecția cavității unei fațade ventilate cu TENMAT FF102/50 - Proiect de referință, Alba Iulia

Locație: Alba Iulia
Aplicație: Fațadă ventilată
Soluții furnizate: Protecție la foc a cavității și sisteme de fixare mecanică
Produse: TENMAT FF102/50 și sisteme de fixare mecanică HAMAR
Furnizor: TIMUR Trading

Contextul proiectului

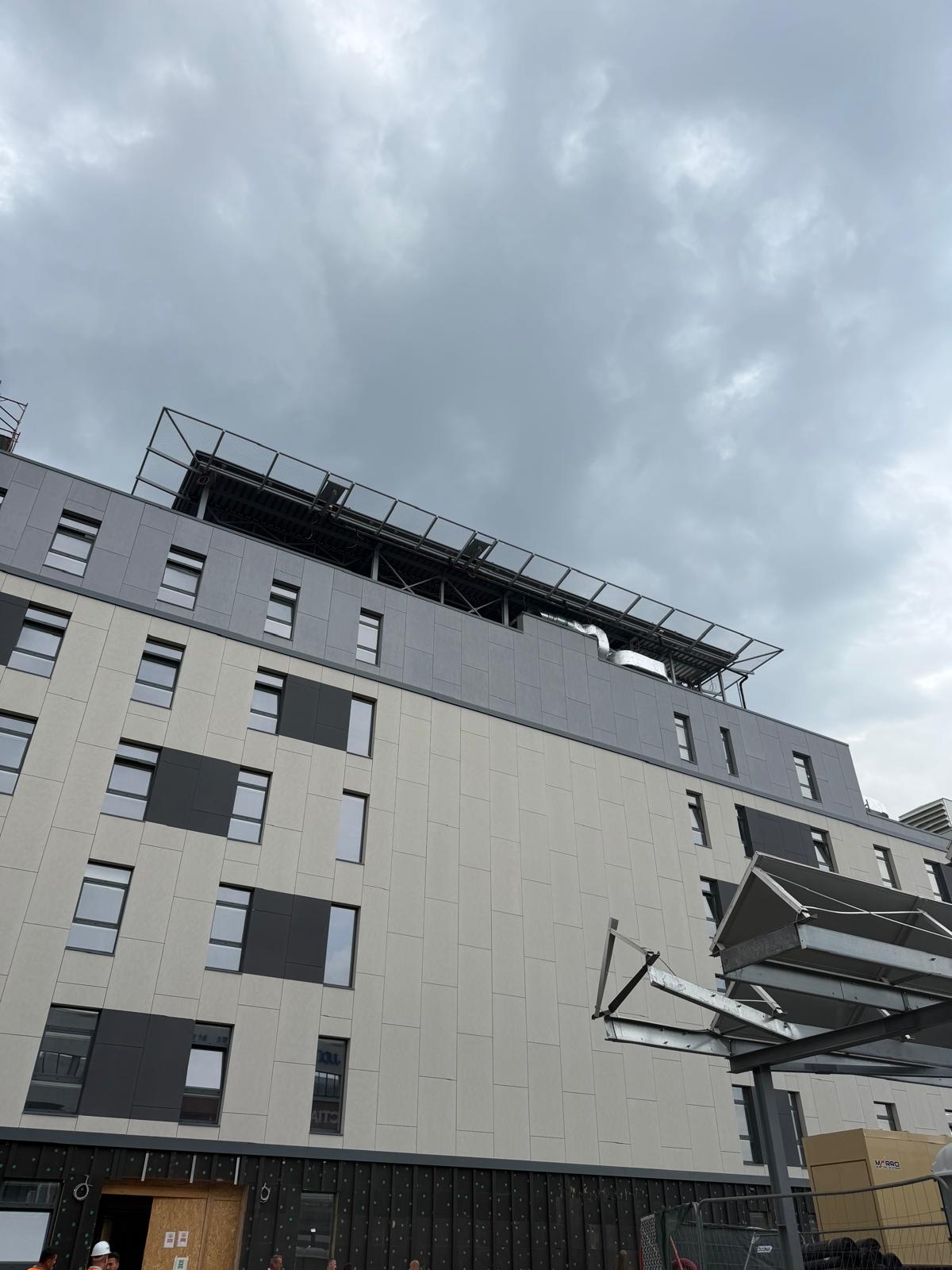

În cadrul unui proiect de construcție și modernizare a unei clădiri din Alba Iulia, TIMUR Trading a furnizat soluții tehnice pentru sistemul de fațadă ventilată.

Soluția de protecție la foc a fost realizată cu TENMAT FF102/50, o barieră intumescentă destinată utilizării în cavități exterioare ventilate.

Pentru sistemul de fațadă au fost furnizate și soluții de fixare mecanică HAMAR.

Protecția cavității fațadei ventilate

Cavitatea unei fațade ventilate are un rol funcțional important. Ea permite circulația aerului și evacuarea apei în condiții normale.

În situația unui incendiu, aceeași cavitate poate favoriza propagarea focului și a fumului pe verticală sau orizontală. Din acest motiv, protecția cavității trebuie tratată ca parte integrantă a soluției de siguranță la incendiu a fațadei.

Pentru acest proiect a fost utilizată bariera TENMAT FF102/50, concepută pentru aplicații în care cavitatea trebuie să rămână deschisă în condiții normale și să fie închisă în cazul unui incendiu.

Principiul „Open State”

Unul dintre elementele importante ale soluției TENMAT este principiul „Open State”.

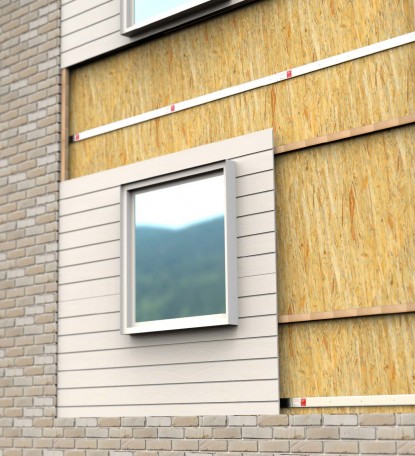

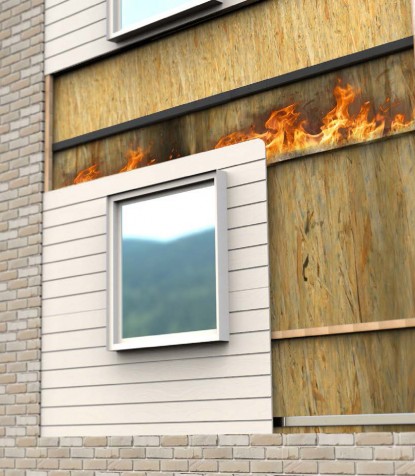

În condiții normale, bariera permite menținerea funcției de ventilație și drenaj a cavității. În cazul unui incendiu, materialul intumescent reacționează la temperatură și se expandează, închizând spațiul cavității și contribuind la limitarea propagării focului.

Acest principiu permite integrarea barierei în sistemul de fațadă fără blocarea permanentă a circulației aerului.

Integrarea barierei în sistemul de fațadă

Pentru ca bariera de cavitate să funcționeze corespunzător, alegerea și poziționarea acesteia trebuie corelate cu configurația întregului sistem de fațadă.

Trebuie analizate elemente precum:

• dimensiunea cavității;

• substraturile fațadei;

• tipul și grosimea izolației;

• configurația placării;

• spațiul necesar ventilației;

• poziția barierei în raport cu elementele sistemului;

• cerința de rezistență la foc a construcției.

Documentația TENMAT subliniază faptul că performanța la foc trebuie analizată în raport cu configurația completă a peretelui și cu configurațiile pentru care există dovezi de testare relevante.

Caracteristici tehnice ale FF102/50

TENMAT FF102/50 este realizat dintr-un material intumescent cu grad ridicat de expansiune, cu emisii reduse de fum și fără halogeni. Produsul este destinat utilizării în cavități exterioare ventilate care trebuie să rămână deschise în condiții normale.

Bariera are dimensiuni standard de 6 mm grosime, 75 mm lățime și 1.000 mm lungime și poate fi adaptată la lungimea necesară pentru aplicație.

În funcție de configurația peretelui testat, sistemul FF102/50 poate contribui la obținerea unor performanțe de integritate și izolare la foc de până la 120 de minute. Performanța trebuie însă corelată întotdeauna cu configurația constructivă și documentația de testare aplicabilă.

Fixarea și continuitatea barierei

Integrarea barierei în sistemul de fațadă presupune și o fixare mecanică corespunzătoare.

Documentația tehnică TENMAT indică fixarea mecanică pe substrat și recomandă respectarea distanțelor de fixare și a tipului de elemente de fixare corespunzătoare substratului. Pentru FF102/50 sunt indicate distanțe de fixare de maximum 250 mm în configurațiile prezentate în documentație.

Continuitatea barierei este un alt aspect important. Întreruperile generate de profile, console, șipci sau alte elemente ale fațadei trebuie tratate în funcție de detaliul constructiv și de soluția tehnică aprobată.

În cadrul proiectului de referință din Alba Iulia, TIMUR Trading a furnizat și sisteme de fixare mecanică HAMAR pentru sistemul de fațadă ventilată.

Soluția în cadrul proiectului

Utilizarea TENMAT FF102/50 în acest proiect reprezintă un exemplu de integrare a unei bariere intumescente în sistemul unei fațade ventilate.

Soluția urmărește menținerea funcționalității cavității în condiții normale și limitarea propagării focului prin cavitate în cazul unui incendiu, în condițiile configurației constructive și ale documentației tehnice aplicabile.

Expertiza TIMUR Trading

Experiența acumulată în proiecte reale permite TIMUR Trading să abordeze protecția la foc a fațadelor ventilate din perspectiva întregului sistem.

Pentru alegerea unei bariere de cavitate, TIMUR Trading poate sprijini analiza configurației fațadei, identificarea soluției TENMAT corespunzătoare și furnizarea documentației tehnice necesare proiectului.

În cazul soluțiilor TENMAT, selecția finală trebuie corelată cu configurația peretelui și cu dovezile de testare relevante pentru sistemul respectiv.

Documentație tehnică

Pentru TENMAT FF102/50 sunt disponibile fișe tehnice, agrement tehnic pentru Romanai, aviz tehnic, informații privind instalarea și documentații aferente configurațiilor testate.

TIMUR Trading poate pune la dispoziție documentația tehnică relevantă și poate oferi suport în etapa de analiză și alegere a soluției.
