Unitati de ventilatie cu schimbator de caldura hexagonal in contracurent ATREA DUPLEX MULTI-V

Limba: Romana

81 afisari

Tip documentatie: Fisa tehnica

Pagina 1 - Unitati de ventilatie cu schimbator de caldura hexagonal in contracurent ATREA DUPLEX...

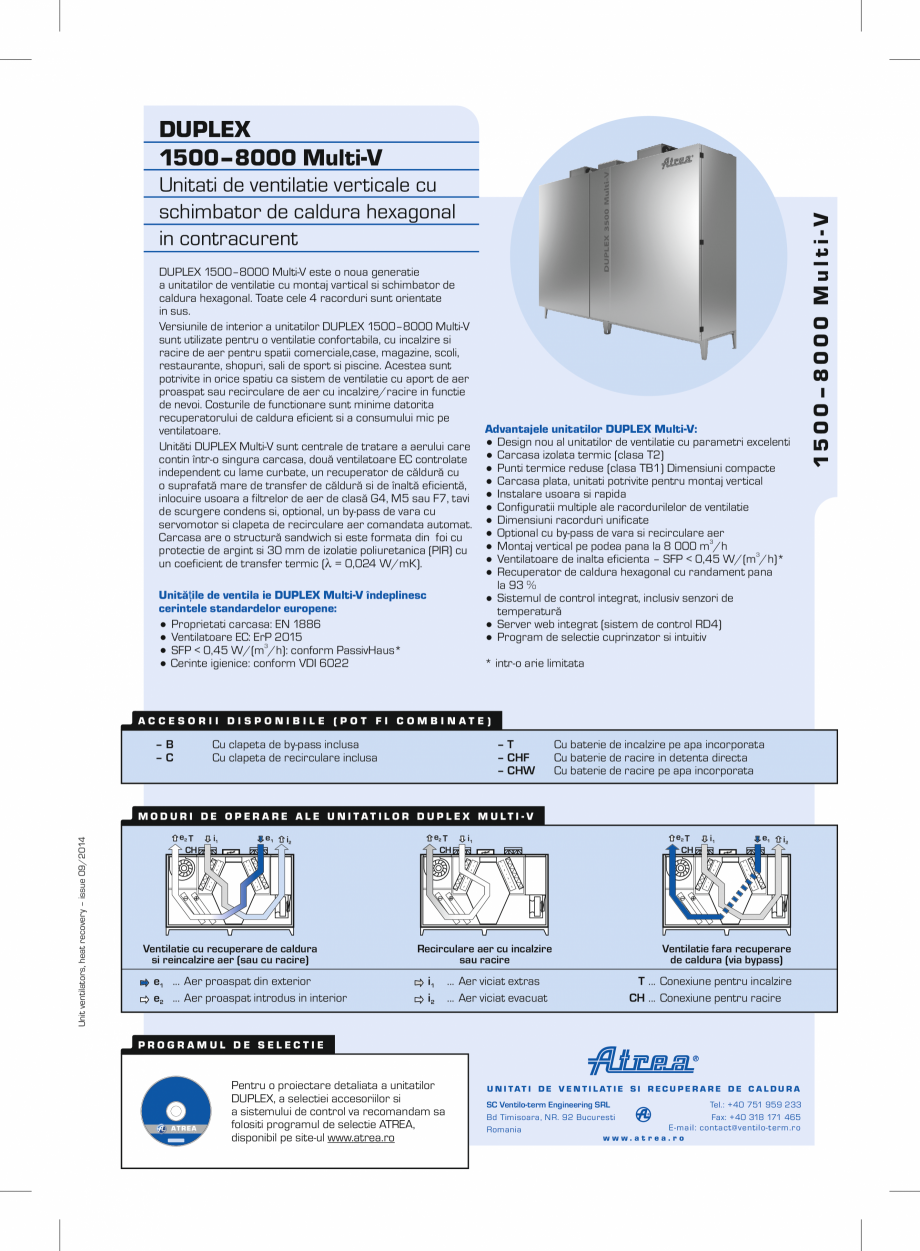

Unitati de ventilatie verticale cu schimbator de caldura hexagonal in contracurent DUPLEX 1500–8000 Multi-V este o noua generatie a unitatilor de ventilatie cu montaj vartical si schimbator de caldura hexagonal. Toate cele 4 racorduri sunt orientate in sus. Versiunile de interior a unitatilor DUPLEX 1500–8000 Multi-V sunt utilizate pentru o ventilatie confortabila, cu incalzire si racire de aer pentru spatii comerciale,case, magazine, scoli, restaurante, shopuri, sali de sport si piscine. Acestea sunt potrivite in orice spatiu ca sistem de ventilatie cu aport de aer proaspat sau recirculare de aer cu incalzire/racire in functie de nevoi. Costurile de functionare sunt minime datorita recuperatorului de caldura eficient si a consumului mic pe ventilatoare. Unităti DUPLEX Multi-V sunt centrale de tratare a aerului care contin într-o singura carcasa, două ventilatoare EC controlate independent cu lame curbate, un recuperator de căldură cu o suprafată mare de transfer de căld

Pagina 1-Unitati de ventilatie cu schimbator de caldura hexagonal in contracurent ATREA DUPLEX MULTI-V Fisa...

Pagina 2 - Unitati de ventilatie cu schimbator de caldura hexagonal in contracurent ATREA DUPLEX...

ură si de înaltă eficientă, inlocuire usoara a filtrelor de aer de clasă G4, M5 sau F7, tavi de scurgere condens si, optional, un by-pass de vara cu servomotor si clapeta de recirculare aer comandata automat. Carcasa are o structură sandwich si este formata din foi cu protectie de argint si 30 mm de izolatie poliuretanica (PIR) cu un coeficient de transfer termic (λ = 0,024 W/mK). Unitățile de ventila ie DUPLEX Multi-V îndeplinesc cerintele standardelor europene:  Proprietati carcasa: EN 1886  Ventilatoare EC: ErP 2015 3  SFP < 0,45 W/(m /h): conform PassivHaus*  Cerinte igienice: conform VDI 6022 Advantajele unitatilor DUPLEX Multi-V: Design nou al unitatilor de ventilatie cu parametri excelenti Carcasa izolata termic (clasa T2) Punti termice reduse (clasa TB1) Dimensiuni compacte Carcasa plata, unitati potrivite pentru montaj vertical Instalare usoara si rapida Configuratii multiple ale racordurilelor de ventilatie Dimensiuni racorduri unificate Optional cu by-

Pagina 2-Unitati de ventilatie cu schimbator de caldura hexagonal in contracurent ATREA DUPLEX MULTI-V Fisa...

Pagina 3 - Unitati de ventilatie cu schimbator de caldura hexagonal in contracurent ATREA DUPLEX...

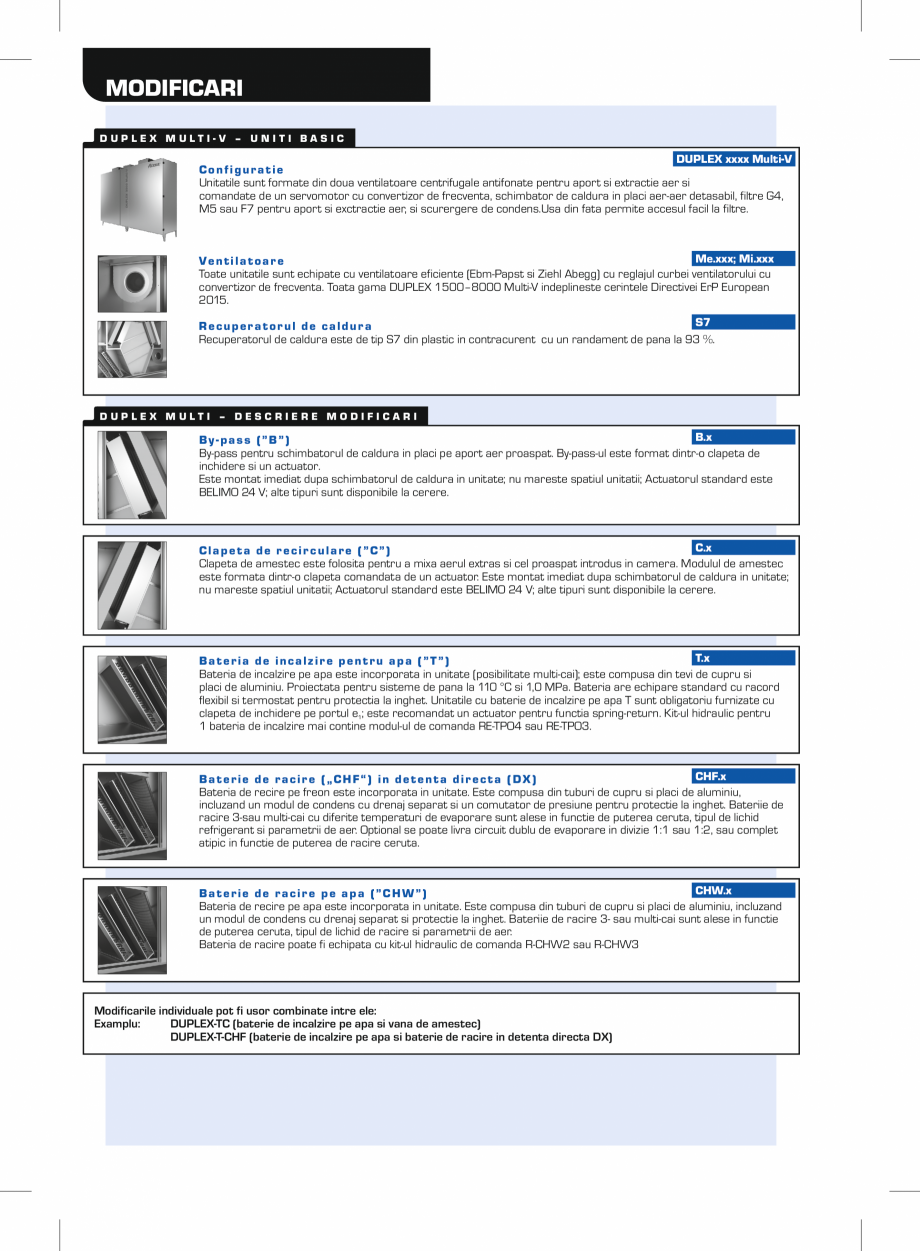

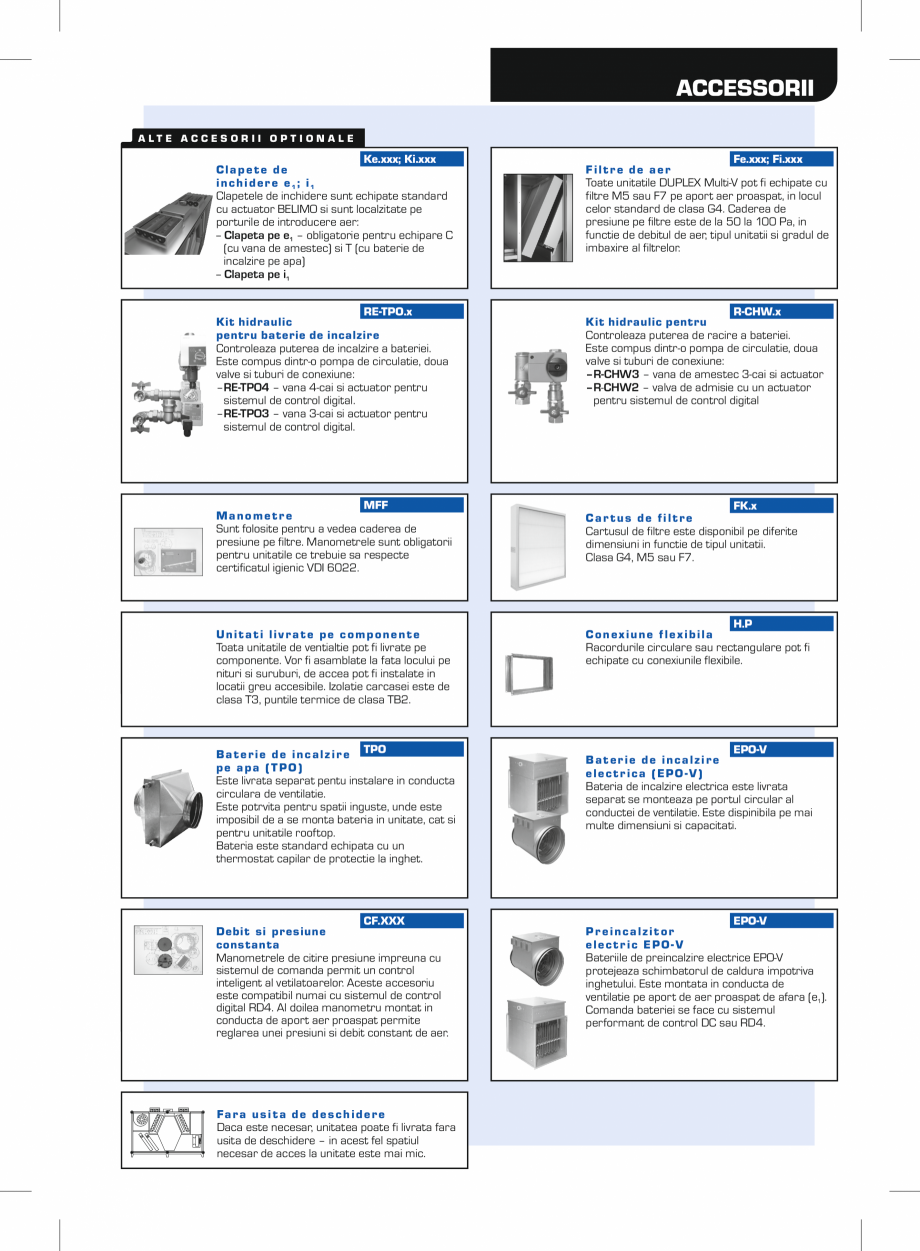

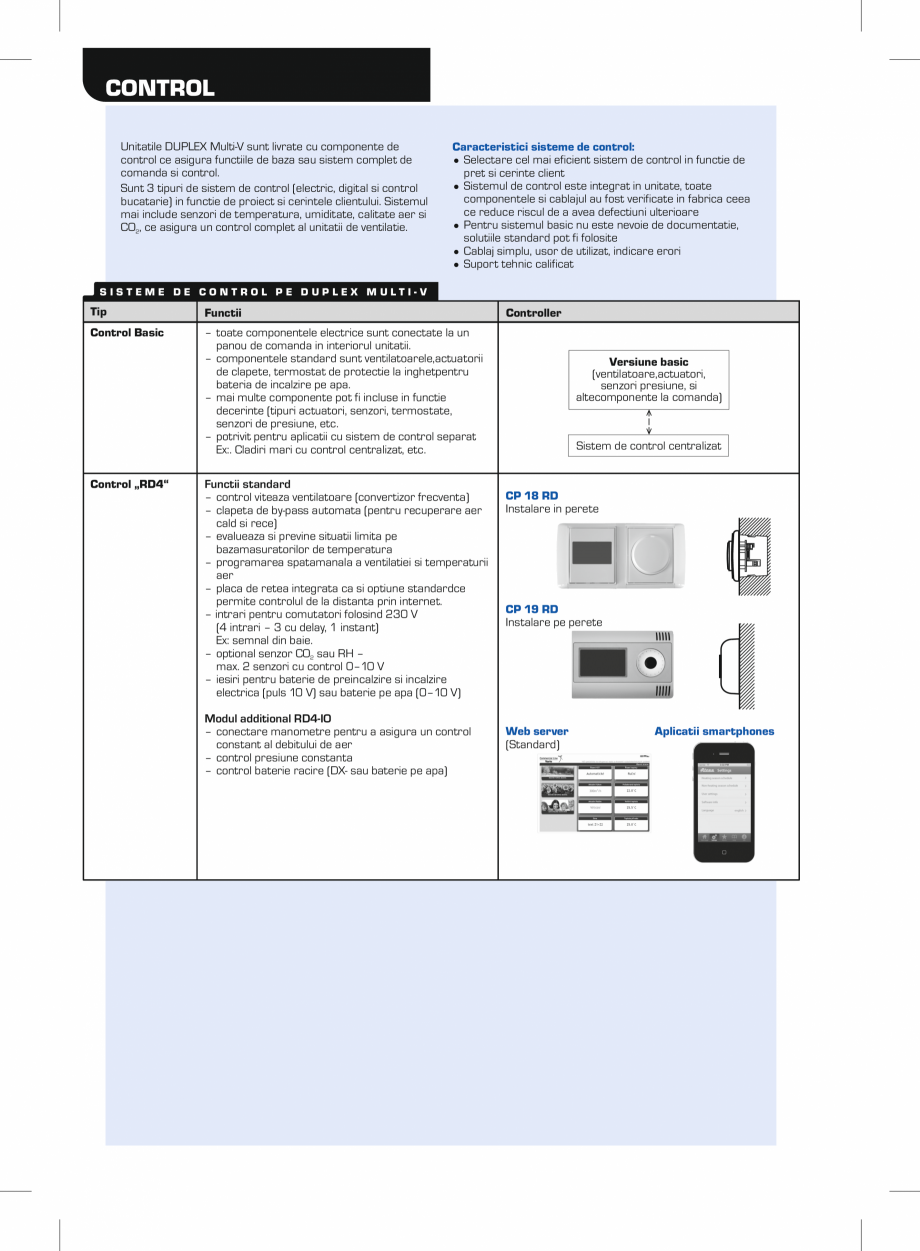

pass de vara si recirculare aer Montaj vertical pe podea pana la 8 000 m3/h Ventilatoare de inalta eficienta – SFP < 0,45 W/(m3/h)* Recuperator de caldura hexagonal cu randament pana la 93 %  Sistemul de control integrat, inclusiv senzori de temperatură  Server web integrat (sistem de control RD4)  Program de selectie cuprinzator si intuitiv            * intr-o arie limitata ACCESORII DISPONIBILE (POT FI COMBINATE) –B –C –T – CHF – CHW Cu clapeta de by-pass inclusa Cu clapeta de recirculare inclusa Cu baterie de incalzire pe apa incorporata Cu baterie de racire in detenta directa Cu baterie de racire pe apa incorporata Unit ventilators, heat recovery – issue 09/2014 M O D U R I D E O P E R A R E A L E U N I TAT I L O R D U P L E X M U LT I -V e2 T CH i1 e1 i2 Ventilatie cu recuperare de caldura si reincalzire aer (sau cu racire) e1 ... Aer proaspat din exterior e2 ... Aer proaspat introdus in interior e2 T CH e2

Pagina 3-Unitati de ventilatie cu schimbator de caldura hexagonal in contracurent ATREA DUPLEX MULTI-V Fisa...

Pagina 4 - Unitati de ventilatie cu schimbator de caldura hexagonal in contracurent ATREA DUPLEX...

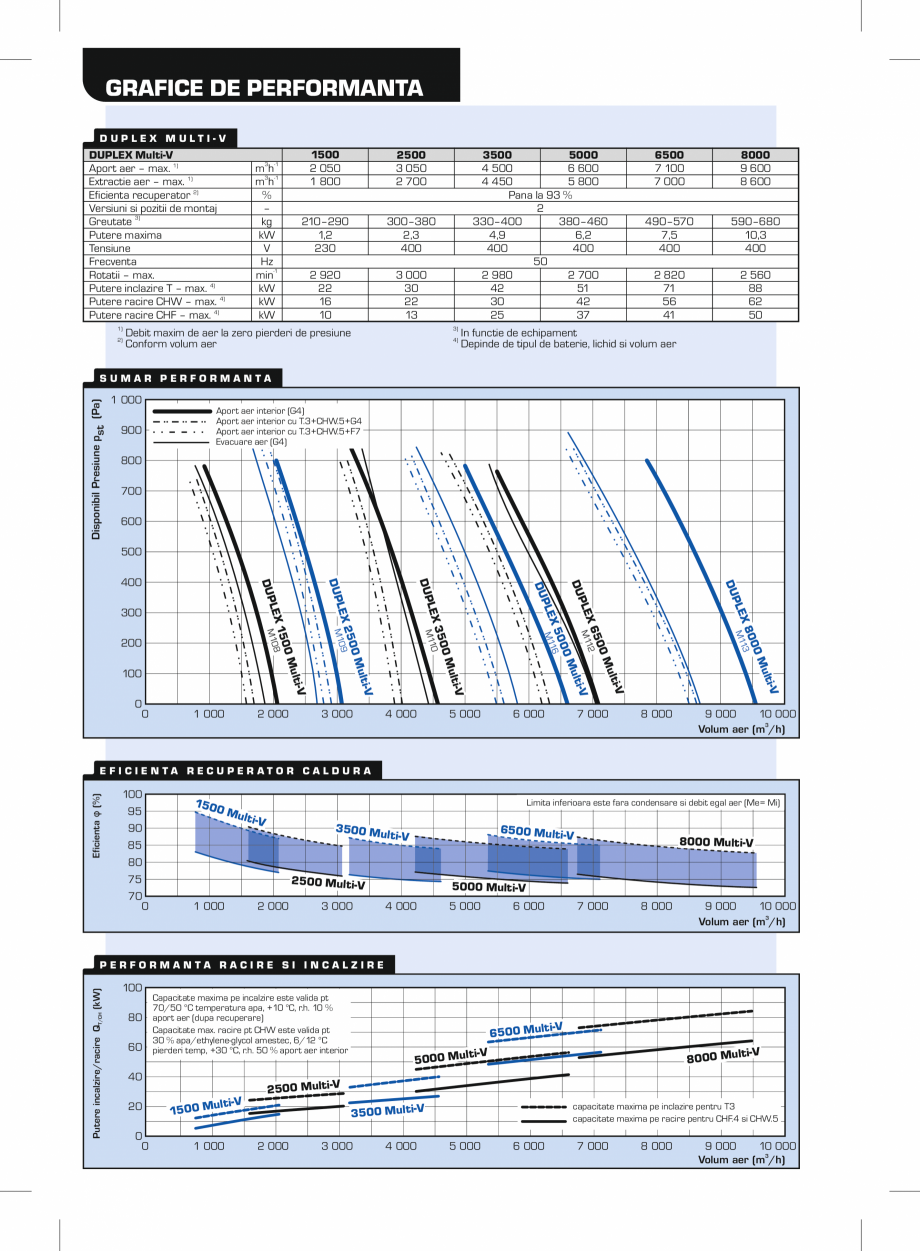

T CH i1 Recirculare aer cu incalzire sau racire i1 i2 ... Aer viciat extras ... Aer viciat evacuat i1 e1 i2 Ventilatie fara recuperare de caldura (via bypass) T ... Conexiune pentru incalzire CH ... Conexiune pentru racire PROGRAMUL DE SELECTIE s a v e y o u r e n e r g y Pentru o proiectare detaliata a unitatilor DUPLEX, a selectiei accesoriilor si a sistemului de control va recomandam sa folositi programul de selectie ATREA, disponibil pe site-ul www.atrea.ro U N I TAT I D E V E N T I L AT I E S I R EC U P E R A R E D E C A L D U R A SC Ventilo-term Engineering SRL Tel.: +40 751 959 233 Bd Timisoara, NR. 92 Bucuresti Fax: +40 318 171 465 E-mail: cont act@ventilo-term.ro Romania www.atrea.ro 15 0 0 – 8 0 0 0 M u l t i - V DUPLEX 1500–8000 Multi-V GRAFICE DE PERFORMANTA DUPLEX MULTI-V DUPLEX Multi-V Aport aer – max. 1) Extractie aer – max. 1) Eficienta recuperator 2) Versiuni si pozitii de montaj Greutate 3) Putere maxima Tensiune Frecventa Rotatii – max.

Pagina 4-Unitati de ventilatie cu schimbator de caldura hexagonal in contracurent ATREA DUPLEX MULTI-V Fisa...

Pagina 5 - Unitati de ventilatie cu schimbator de caldura hexagonal in contracurent ATREA DUPLEX...

Putere inclazire T – max. 4) Putere racire CHW – max. 4) Putere racire CHF – max. 4) 1) 2) 1500 2 050 1 800 2500 3 050 2 700 210–290 1,2 230 300–380 2,3 400 2 920 22 16 10 m3h-1 m3h-1 % – kg kW V Hz min-1 kW kW kW 3 000 30 22 13 3500 5000 4 500 6 600 4 450 5 800 Pana la 93 % 2 330–400 380–460 4,9 6,2 400 400 50 2 980 2 700 42 51 30 42 25 37 3) Debit maxim de aer la zero pierderi de presiune Conform volum aer 4) 6500 7 100 7 000 8000 9 600 8 600 490–570 7,5 400 590–680 10,3 400 2 820 71 56 41 2 560 88 62 50 In functie de echipament Depinde de tipul de baterie, lichid si volum aer Disponibil Presiune pst (Pa) SUMAR PERFORMANTA 1 000 900 Aport aer interior (G4) Aport aer interior cu T.3+CHW.5+G4 Aport aer interior cu T.3+CHW.5+F7 Evacuare aer (G4) 800 700 600 500 DU ulti -V 7 000 -V ulti -V ulti 6 000 M 000 X 8 113 M M 500 X 6 112 M 5 000 PLE PLE M 000 X 5 116 M 4 000 DU PLE DU 3 000 V ulti- 2 000 M1 1 000 0M 3500 1 ti-V

Pagina 5-Unitati de ventilatie cu schimbator de caldura hexagonal in contracurent ATREA DUPLEX MULTI-V Fisa...

Pagina 6 - Unitati de ventilatie cu schimbator de caldura hexagonal in contracurent ATREA DUPLEX...

V ulti- Mul 100 LEX M1 0M 2509 0 M1 0 1508 0 200 DUP LEX LEX 300 0 0 DUP DUP 400 8 000 9 000 10 000 Volum aer (m3/h) Eficienta φ (%) EFICIENTA RECUPERATOR CALDURA 100 95 90 85 80 75 70 0 150 0 Limita inferioara este fara condensare si debit egal aer (Me= Mi) Mult i-V 3500 Mu 6500 Multi-V lti-V 2500 Multi-V 1 000 2 000 3 000 8000 Multi-V 5000 Multi-V 4 000 5 000 6 000 7 000 8 000 9 000 10 000 Volum aer (m3/h) Putere incalzire/racire QT/CH (kW) PERFORMANTA RACIRE SI INCALZIRE 100 Capacitate maxima pe incalzire este valida pt 70/50 °C temperatura apa, +10 °C, r.h. 10 % 80 aport aer (dupa recuperare) 60 40 20 0 0 i-V 6500 Mult Capacitate max. racire pt CHW este valida pt 30 % apa/ethylene-glycol amestec, 6/12 °C pierderi temp, +30 °C, r.h. 50 % aport aer interior i-V 8000 Mult i-V 5000 Mult 2500 Multi-V ulti-V 1500 M 1 000 capacitate maxima pe inclazire pentru T3 capacitate maxima pe racire pentru CHF.4 si CHW.5 3500 Multi-V 2 000

Pagina 6-Unitati de ventilatie cu schimbator de caldura hexagonal in contracurent ATREA DUPLEX MULTI-V Fisa...

Pagina 7 - Unitati de ventilatie cu schimbator de caldura hexagonal in contracurent ATREA DUPLEX...

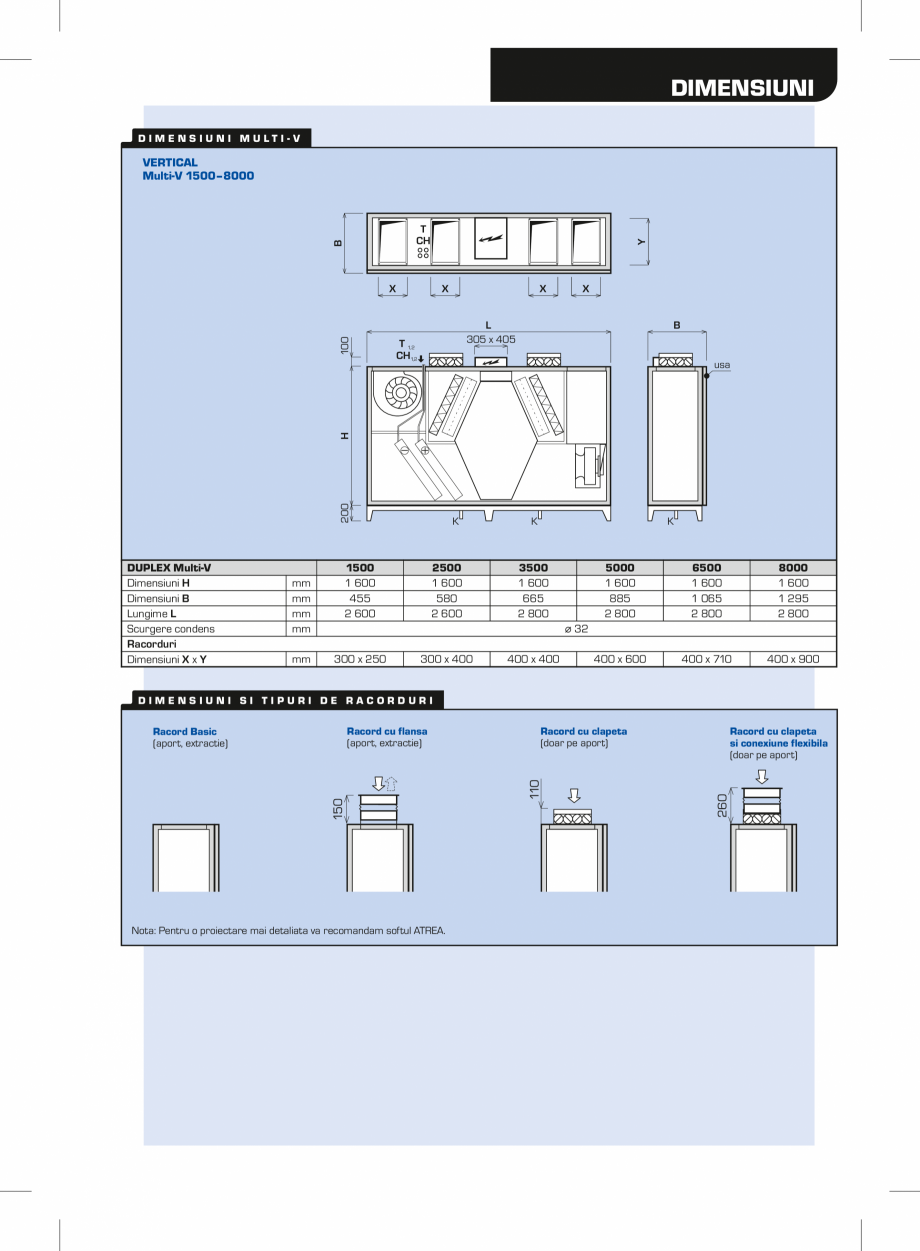

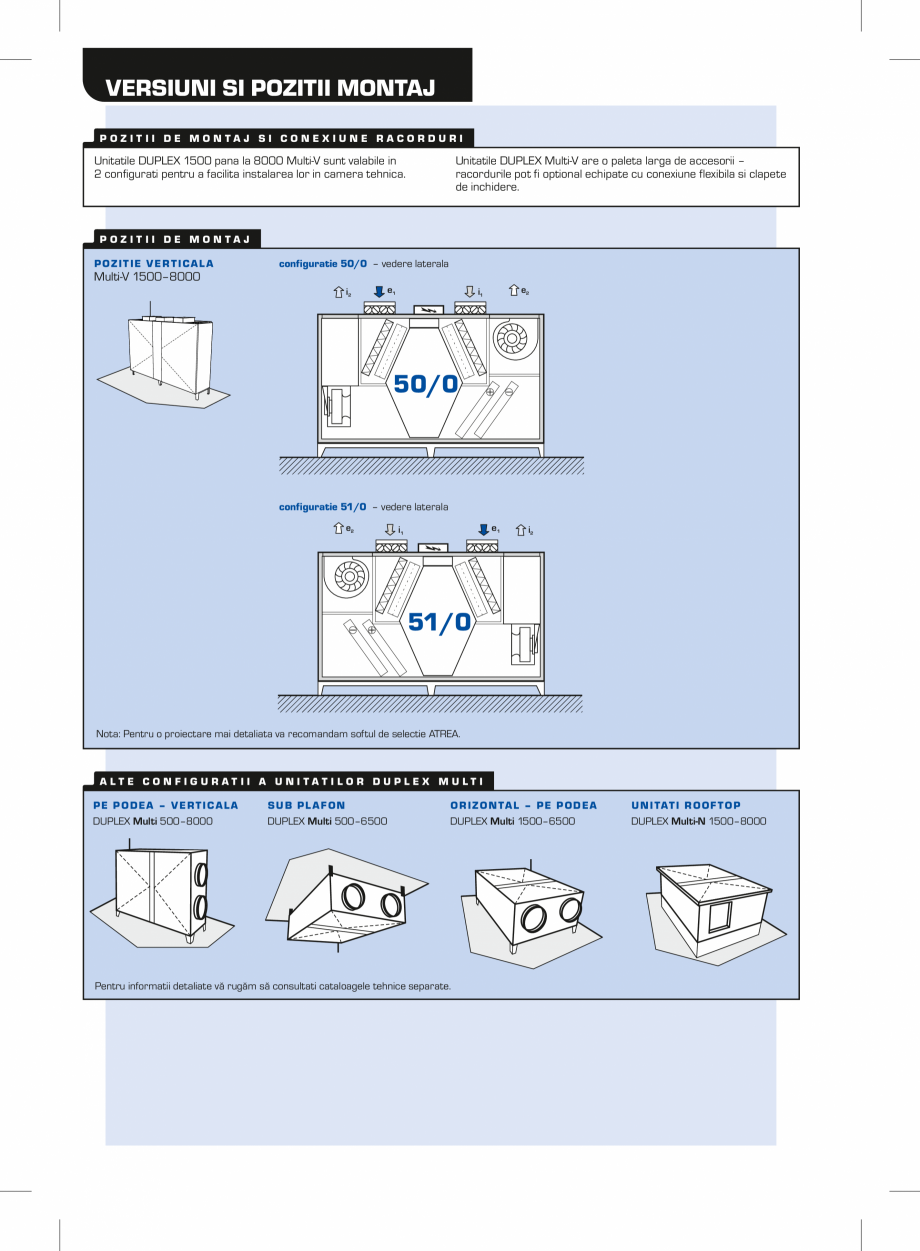

3 000 4 000 5 000 6 000 7 000 8 000 9 000 10 000 Volum aer (m3/h) DIMENSIUNI DIMENSIUNI MULTI-V VERTICAL Multi-V 1500–8000 Y B T CH X X X L 305 x 405 T 1,2 CH1,2 B usa 200 H 100 X DUPLEX Multi-V Dimensiuni H Dimensiuni B Lungime L Scurgere condens Racorduri Dimensiuni X x Y mm mm mm mm mm K 1500 1 600 455 2 600 2500 1 600 580 2 600 K K 3500 1 600 665 2 800 5000 1 600 885 2 800 6500 1 600 1 065 2 800 8000 1 600 1 295 2 800 400 x 600 400 x 710 400 x 900 32 300 x 250 300 x 400 400 x 400 DIMENSIUNI SI TIPURI DE RACORDURI Racord cu clapeta si conexiune flexibila (doar pe aport) 260 150 Nota: Pentru o proiectare mai detaliata va recomandam softul ATREA. Racord cu clapeta (doar pe aport) 110 Racord cu flansa (aport, extractie) Racord Basic (aport, extractie) VERSIUNI SI POZITII MONTAJ POZITII DE MONTAJ SI CONEXIUNE RACORDURI Unitatile DUPLEX Multi-V are o paleta larga de accesorii – racordurile pot fi optional echipate cu conexiune fle

Pagina 7-Unitati de ventilatie cu schimbator de caldura hexagonal in contracurent ATREA DUPLEX MULTI-V Fisa...

Pagina 8 - Unitati de ventilatie cu schimbator de caldura hexagonal in contracurent ATREA DUPLEX...

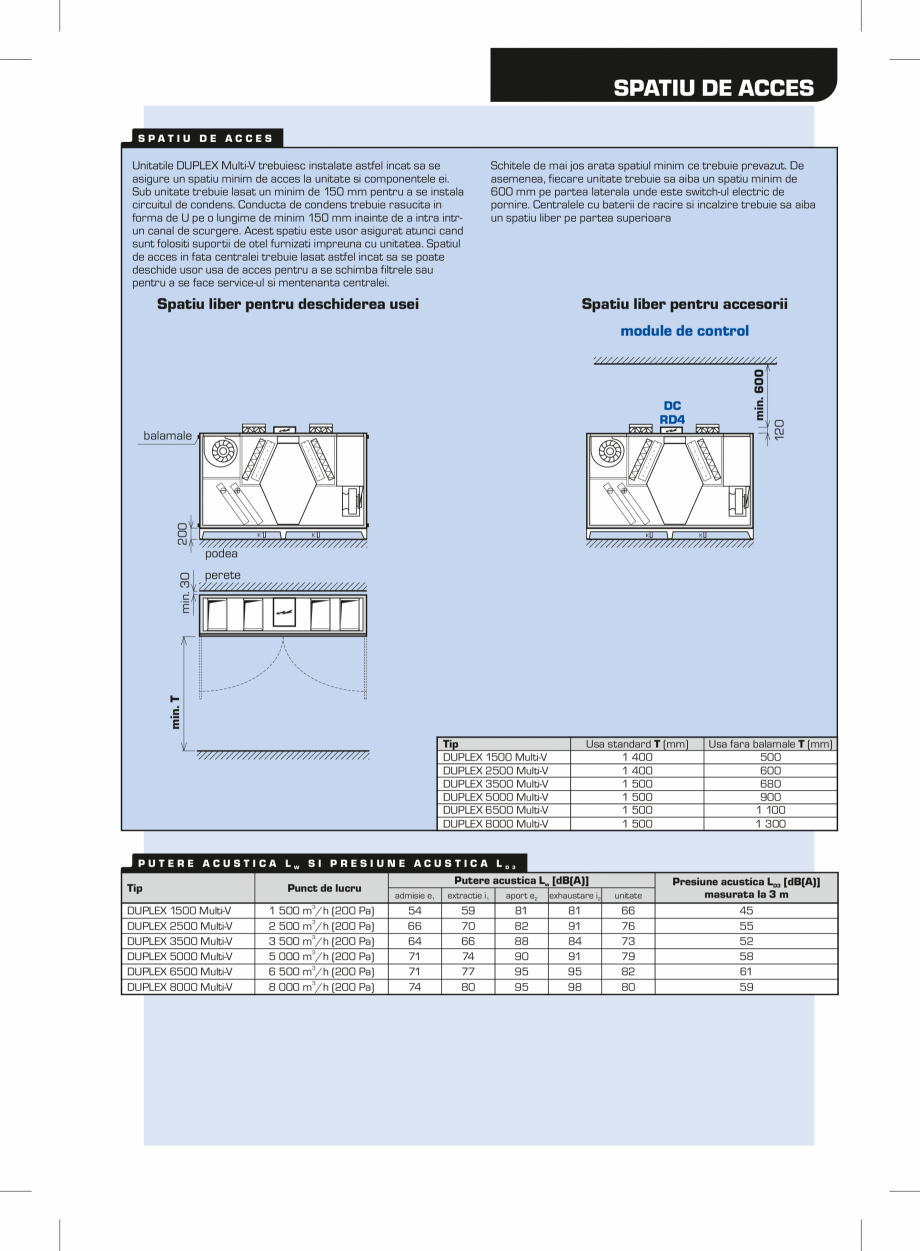

xibila si clapete de inchidere. Unitatile DUPLEX 1500 pana la 8000 Multi-V sunt valabile in 2 configurati pentru a facilita instalarea lor in camera tehnica. POZITII DE MONTAJ POZITIE VERTICALA configuratie 50/0 – vedere laterala Multi-V 1500–8000 i2 e1 e2 i1 50/0 configuratie 51/0 – vedere laterala e2 e1 i1 i2 51/0 Nota: Pentru o proiectare mai detaliata va recomandam softul de selectie ATREA. ALTE CONFIGURATII A UNITATILOR DUPLEX MULTI PE PODEA – VERTICALA DUPLEX Multi 500–8000 SUB PLAFON DUPLEX Multi 500–6500 O R I Z O N TA L – P E P O D E A DUPLEX Multi 1500–6500 Pentru informatii detaliate vă rugăm să consultati cataloagele tehnice separate. U N I TAT I R O O F T O P DUPLEX Multi-N 1500–8000 SPATIU DE ACCES SPATIU DE ACCES Unitatile DUPLEX Multi-V trebuiesc instalate astfel incat sa se asigure un spatiu minim de acces la unitate si componentele ei. Sub unitate trebuie lasat un minim de 150 mm pentru a se instala circuitul de condens. Con
