Unitate de ventilatie ATREA DUPLEX EASY

Limba: Romana

266 afisari

Tip documentatie: Fisa tehnica

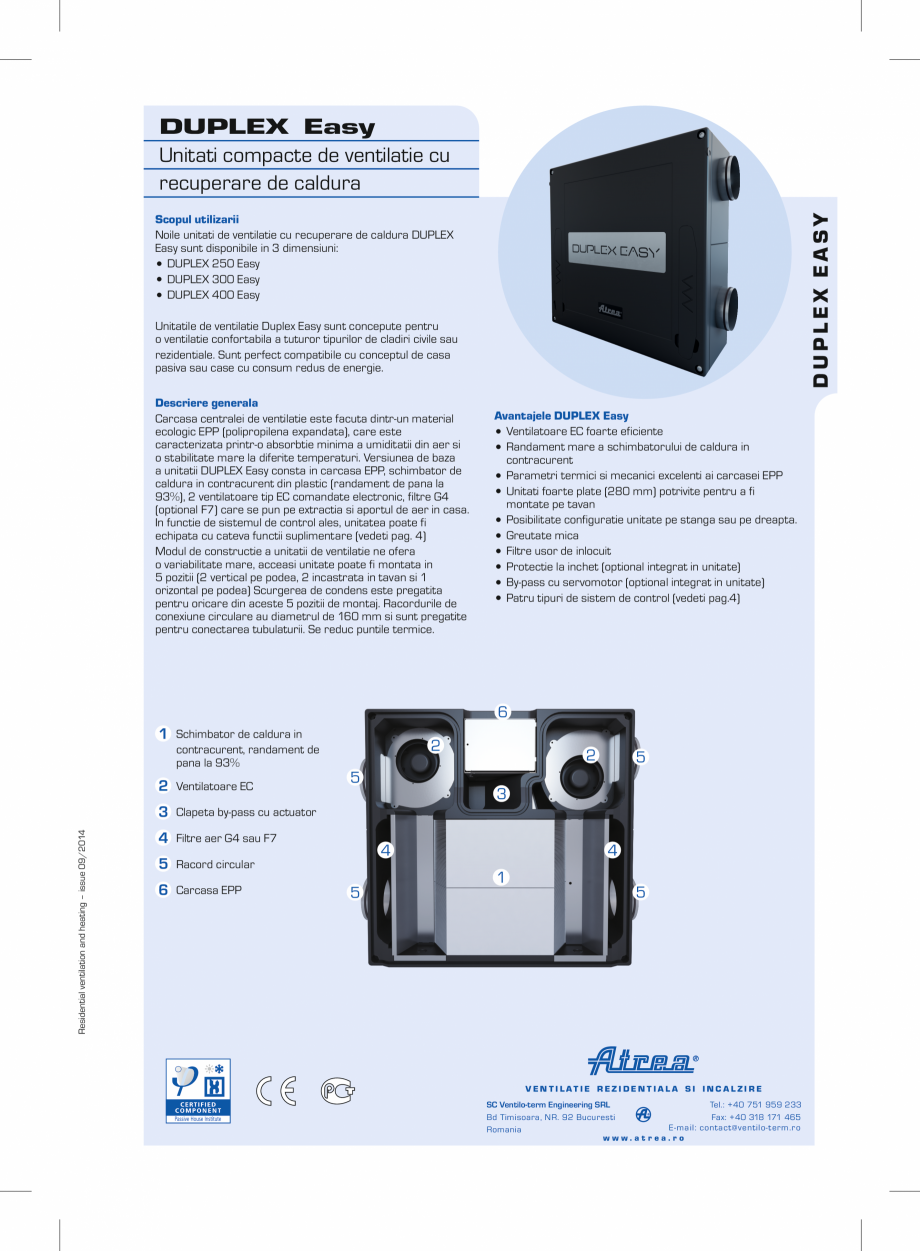

Pagina 1 - Unitate de ventilatie ATREA DUPLEX EASY Fisa tehnica Romana DUPLEX Easy

DUPLEX EASY
...

DUPLEX Easy DUPLEX EASY Unitati compacte de ventilatie cu recuperare de caldura Scopul utilizarii Noile unitati de ventilatie cu recuperare de caldura DUPLEX Easy sunt disponibile in 3 dimensiuni:  DUPLEX 250 Easy  DUPLEX 300 Easy  DUPLEX 400 Easy Unitatile de ventilatie Duplex Easy sunt concepute pentru o ventilatie confortabila a tuturor tipurilor de cladiri civile sau rezidentiale. Sunt perfect compatibile cu conceptul de casa pasiva sau case cu consum redus de energie. Descriere generala Carcasa centralei de ventilatie este facuta dintr-un material ecologic EPP (polipropilena expandata), care este caracterizata printr-o absorbtie minima a umiditatii din aer si o stabilitate mare la diferite temperaturi. Versiunea de baza a unitatii DUPLEX Easy consta in carcasa EPP, schimbator de caldura in contracurent din plastic (randament de pana la 93%), 2 ventilatoare tip EC comandate electronic, filtre G4 (optional F7) care se pun pe extractia si aportul de aer in casa. In func

Pagina 1-Unitate de ventilatie ATREA DUPLEX EASY Fisa tehnica Romana DUPLEX Easy

DUPLEX EASY

Unitati...

Pagina 2 - Unitate de ventilatie ATREA DUPLEX EASY Fisa tehnica Romana tie de sistemul de control...

tie de sistemul de control ales, unitatea poate fi echipata cu cateva functii suplimentare (vedeti pag. 4) Modul de constructie a unitatii de ventilatie ne ofera o variabilitate mare, acceasi unitate poate fi montata in 5 pozitii (2 vertical pe podea, 2 incastrata in tavan si 1 orizontal pe podea) Scurgerea de condens este pregatita pentru oricare din aceste 5 pozitii de montaj. Racordurile de conexiune circulare au diametrul de 160 mm si sunt pregatite pentru conectarea tubulaturii. Se reduc puntile termice. Avantajele DUPLEX Easy  Ventilatoare EC foarte eficiente  Randament mare a schimbatorului de caldura in contracurent  Parametri termici si mecanici excelenti ai carcasei EPP  Unitati foarte plate (280 mm) potrivite pentru a fi montate pe tavan  Posibilitate configuratie unitate pe stanga sau pe dreapta.  Greutate mica  Filtre usor de inlocuit  Protectie la inchet (optional integrat in unitate)  By-pass cu servomotor (optional integrat in unitate) 

Pagina 2-Unitate de ventilatie ATREA DUPLEX EASY Fisa tehnica Romana tie de sistemul de control ales,...

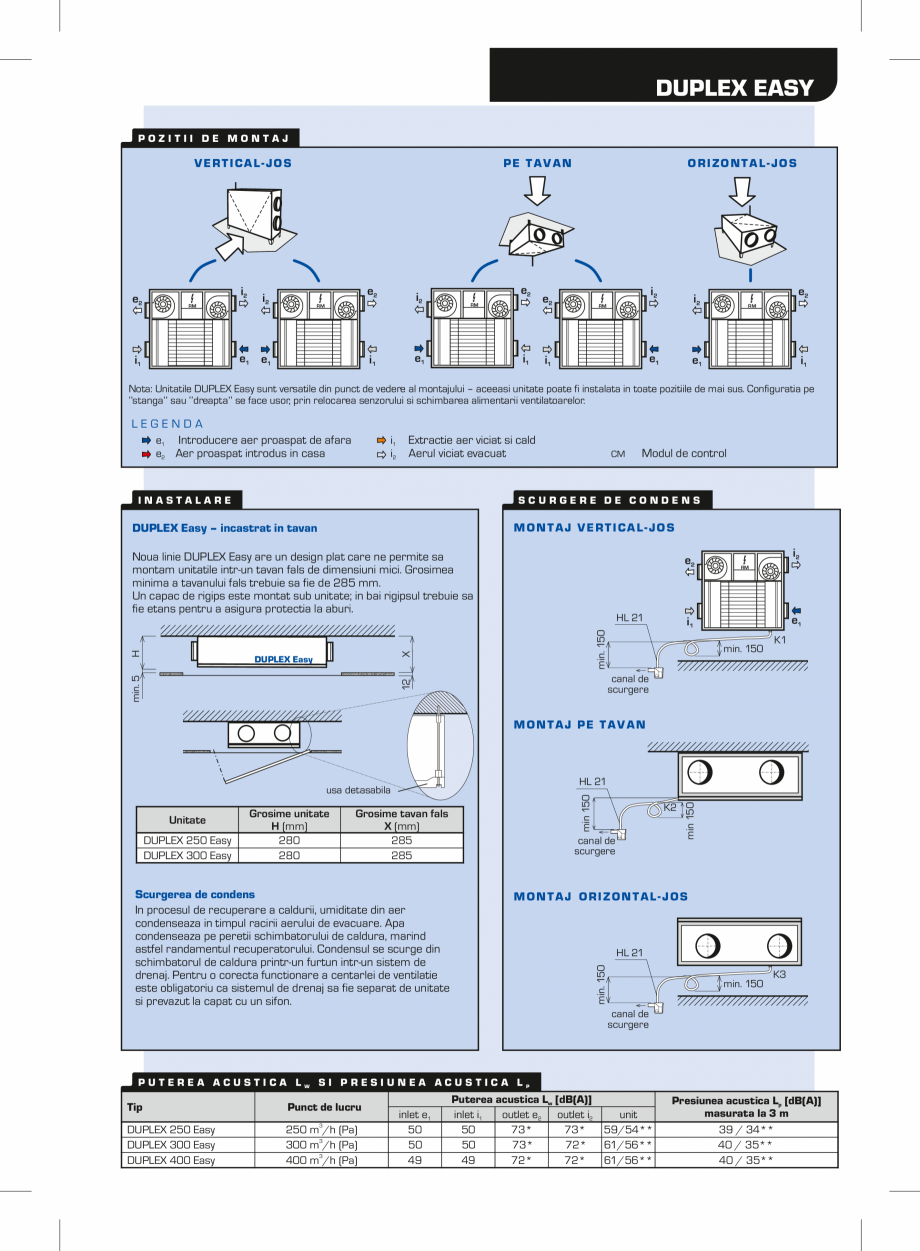

Pagina 3 - Unitate de ventilatie ATREA DUPLEX EASY Fisa tehnica Romana Patru tipuri de sistem de...

Patru tipuri de sistem de control (vedeti pag.4) 6 Residential ventilation and heating – issue 09/2014 1 2 3 4 5 6 Schimbator de caldura in contracurent, randament de pana la 93% Ventilatoare EC 2 2 5 5 3 Clapeta by-pass cu actuator Filtre aer G4 sau F7 4 4 Racord circular 1 Carcasa EPP 5 5 V E N T I L AT I E R E Z I D E N T I A L A S I I N C A L Z I R E SC Ventilo-term Engineering SRL Tel.: +40 751 959 233 Bd Timisoara, NR. 92 Bucuresti Fax: +40 318 171 465 E-mail: cont act@ventilo-term.ro Romania www.atrea.ro DATE TEHNICE – DUPLEX EASY PARAMETRI DE PERFORMANTA – EASY EFICIENTA SCHIMBATOR DE CALDURA 600 Randament schimbator de caldura (%) Nivel presiune (Pa) DUPLEX 250 Easy 500 400 300 200 100 0 0 50 100 150 200 250 300 350 Nivel presiune (Pa) DUPLEX 300 Easy 600 100 95 90 300 Easy 85 80 500 400 250 Easy 300 75 200 100 70 0 0 50 100 150 200 250 300 Posibil zona de condensare 0 350 50 100 200 150 Nivel presiu

Pagina 3-Unitate de ventilatie ATREA DUPLEX EASY Fisa tehnica Romana Patru tipuri de sistem de control...

Pagina 4 - Unitate de ventilatie ATREA DUPLEX EASY Fisa tehnica Romana ne (Pa)

DUPLEX 400 Easy

900...

ne (Pa) DUPLEX 400 Easy 900 800 700 600 500 400 300 200 100 0 Mi = Me 250 300 350 Debit de aer (m3/h) DATE TEHNICE EASY 0 300 DUPLEX Easy 250 400 m3/h Introducere aer – max. 430 280 330 m3/h Extractie aer – max. 280 330 430 93 Randament maxim schimbator caldura % 93 93 Consum ventilatoare 120 W 120 220 mm 820 660 820 Latime S Diametru racorduri mm 160 160 160 21 Greutate kg 20 21 By-pass – optional Tensiune alimentare V 230 / 50 Hz Clasa de filtre pe injectie aer – G4 (alter. F7) Scurgere condens mm 5x 16 (depinde de pozitie) 50 100 150 200 250 300 350 400 450 Debit de aer (m3/h) Legend: Cadere presiune cu filtre G4* * Grafic cadere maxima de presiune DIAGRAMA DIMENSIUNI EASY K2 K2 22,5 210 22,5 20 80 100 K3 K2 165 20 805 K2 K2 K2 CM S 775,0 100 135 165 K1 80 198 K1 K1 ... Scurgere condens pentru montaj vertical-jos K2 ... Scurgere condens pentru montaj incastrat in tavan K3 ... Scurgere condens pentru montaj orizontal-jos (doar o s
