Pagina 1 - Unitate de ventilatie ATREA DUPLEX FLEXI Fisa tehnica Romana DUPLEX-S Flexi

DUPLEX-S...

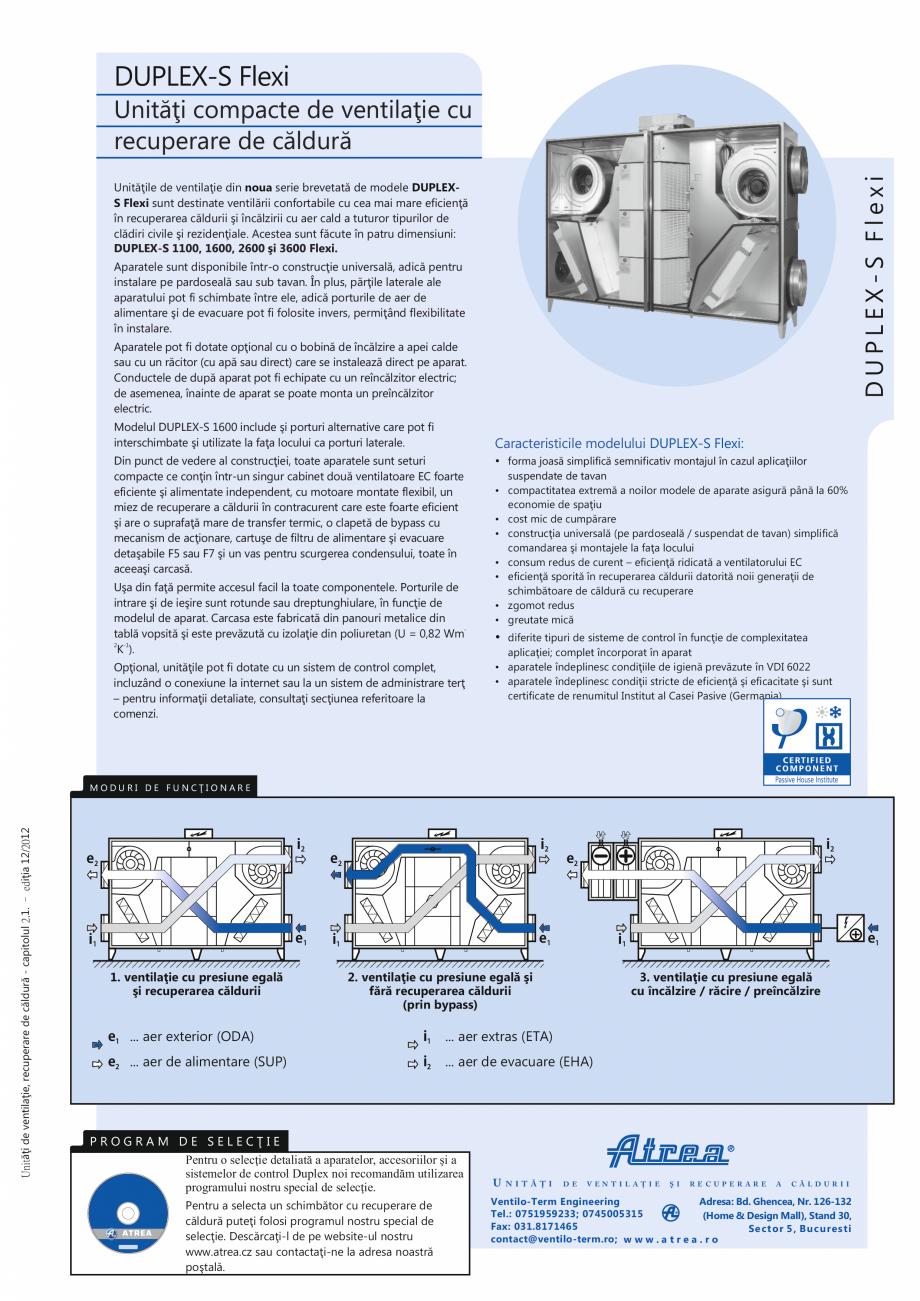

DUPLEX-S Flexi DUPLEX-S Flexi Unităţi compacte de ventilaţie cu recuperare de căldură Unităţile de ventilaţie din noua serie brevetată de modele DUPLEXS Flexi sunt destinate ventilării confortabile cu cea mai mare eficienţă în recuperarea căldurii şi încălzirii cu aer cald a tuturor tipurilor de clădiri civile şi rezidenţiale. Acestea sunt făcute în patru dimensiuni: DUPLEX-S 1100, 1600, 2600 şi 3600 Flexi. Aparatele sunt disponibile într-o construcţie universală, adică pentru instalare pe pardoseală sau sub tavan. În plus, părţile laterale ale aparatului pot fi schimbate între ele, adică porturile de aer de alimentare şi de evacuare pot fi folosite invers, permiţând flexibilitate în instalare. Aparatele pot fi dotate opţional cu o bobină de încălzire a apei calde sau cu un răcitor (cu apă sau direct) care se instalează direct pe aparat. Conductele de după aparat pot fi echipate cu un reîncălzitor electric; de asemenea, înainte de apara

Pagina 1-Unitate de ventilatie ATREA DUPLEX FLEXI Fisa tehnica Romana DUPLEX-S Flexi

DUPLEX-S Flexi
...

Pagina 2 - Unitate de ventilatie ATREA DUPLEX FLEXI Fisa tehnica Romana t se poate monta un...

t se poate monta un preîncălzitor electric. Modelul DUPLEX-S 1600 include şi porturi alternative care pot fi interschimbate şi utilizate la faţa locului ca porturi laterale. Caracteristicile modelului DUPLEX-S Flexi: Din punct de vedere al construcţiei, toate aparatele sunt seturi compacte ce conţin într-un singur cabinet două ventilatoare EC foarte eficiente şi alimentate independent, cu motoare montate flexibil, un miez de recuperare a căldurii în contracurent care este foarte eficient şi are o suprafaţă mare de transfer termic, o clapetă de bypass cu mecanism de acţionare, cartuşe de filtru de alimentare şi evacuare detaşabile F5 sau F7 şi un vas pentru scurgerea condensului, toate în aceeaşi carcasă. Uşa din faţă permite accesul facil la toate componentele. Porturile de intrare şi de ieşire sunt rotunde sau dreptunghiulare, în funcţie de modelul de aparat. Carcasa este fabricată din panouri metalice din tablă vopsită şi este prevăzută cu izola

Pagina 2-Unitate de ventilatie ATREA DUPLEX FLEXI Fisa tehnica Romana t se poate monta un preîncălzitor...

Pagina 3 - Unitate de ventilatie ATREA DUPLEX FLEXI Fisa tehnica Romana ţie din poliuretan (U = 0...

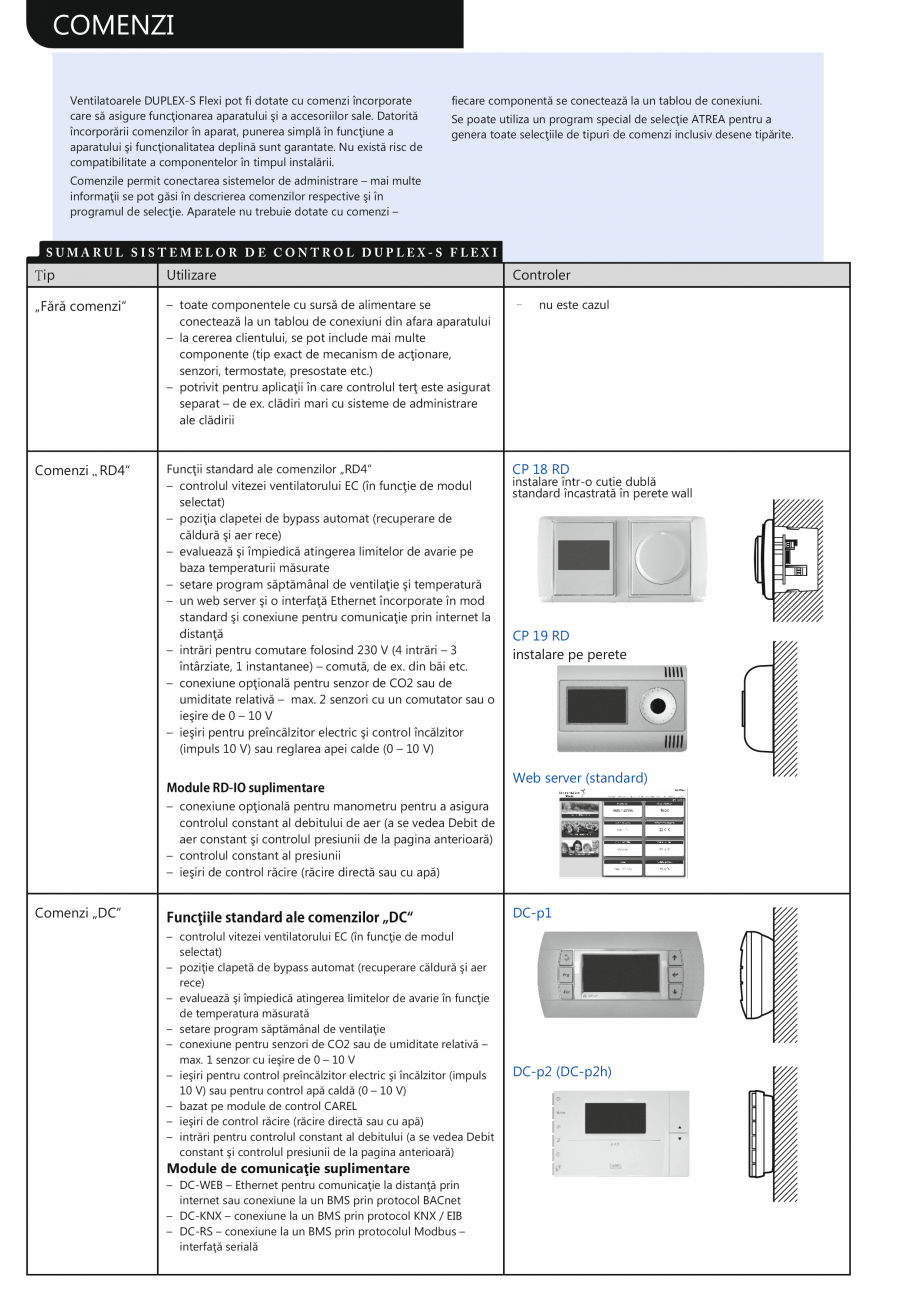

ţie din poliuretan (U = 0,82 Wm2 -1 K ). Opţional, unităţile pot fi dotate cu un sistem de control complet, incluzând o conexiune la internet sau la un sistem de administrare terţ – pentru informaţii detaliate, consultaţi secţiunea referitoare la comenzi. • forma joasă simplifică semnificativ montajul în cazul aplicaţiilor suspendate de tavan • compactitatea extremă a noilor modele de aparate asigură până la 60% economie de spaţiu • cost mic de cumpărare • construcţia universală (pe pardoseală / suspendat de tavan) simplifică comandarea şi montajele la faţa locului • consum redus de curent – eficienţă ridicată a ventilatorului EC • eficienţă sporită în recuperarea căldurii datorită noii generaţii de schimbătoare de căldură cu recuperare • zgomot redus • greutate mică • diferite tipuri de sisteme de control în funcţie de complexitatea aplicaţiei; complet încorporat în aparat • aparatele îndeplinesc condiţiile de ig

Pagina 3-Unitate de ventilatie ATREA DUPLEX FLEXI Fisa tehnica Romana ţie din poliuretan (U = 0,82 Wm2 -1
K ...

Pagina 4 - Unitate de ventilatie ATREA DUPLEX FLEXI Fisa tehnica Romana ienă prevăzute în VDI...

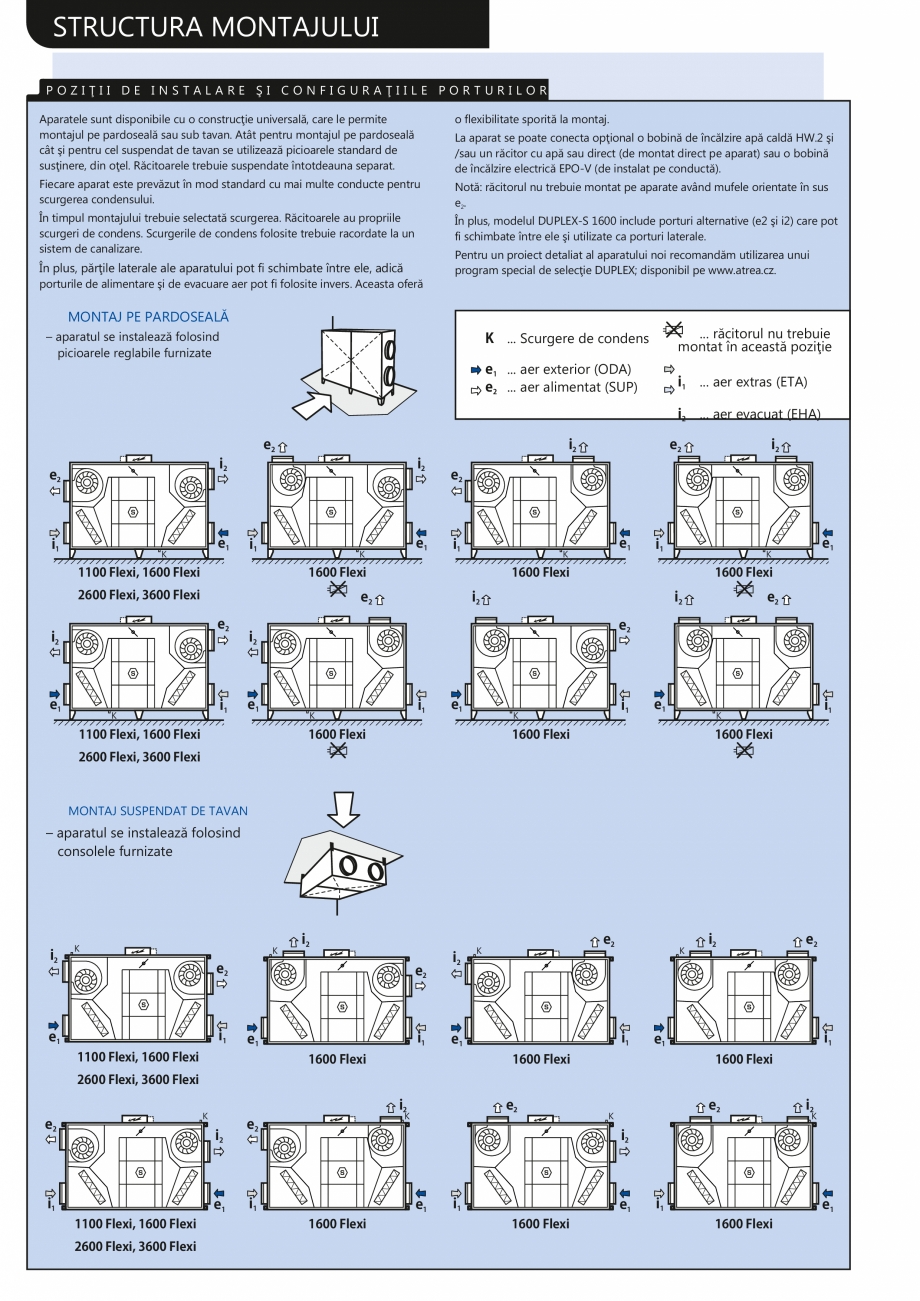

ienă prevăzute în VDI 6022 • aparatele îndeplinesc condiţii stricte de eficienţă şi eficacitate şi sunt certificate de renumitul Institut al Casei Pasive (Germania). Unităţi de ventilaţie, recuperare de căldură - capitolul 2.1. – ediţia 12/2012 MODURI DE FUNCŢIONARE i2 e2 e1 i1 1. ventilaţie cu presiune egală şi recuperarea căldurii i2 e2 e1 i1 i2 e2 e2 e1 i1 2. ventilaţie cu presiune egală şi fără recuperarea căldurii (prin bypass) 3. ventilaţie cu presiune egală cu încălzire / răcire / preîncălzire e1 ... aer exterior (ODA) i1 ... aer extras (ETA) e2 ... aer de alimentare (SUP) i2 ... aer de evacuare (EHA) PROGRAM DE SELECŢIE Pentru o selecţie detaliată a aparatelor, accesoriilor şi a sistemelor de control Duplex noi recomandăm utilizarea programului nostru special de selecţie. s a v e y o u r e n e r g y Pentru a selecta un schimbător cu recuperare de căldură puteţi folosi programul nostru special de selecţ

Pagina 4-Unitate de ventilatie ATREA DUPLEX FLEXI Fisa tehnica Romana ienă prevăzute în VDI 6022
•...

Pagina 5 - Unitate de ventilatie ATREA DUPLEX FLEXI Fisa tehnica Romana ie. Descărcaţi-l de pe...

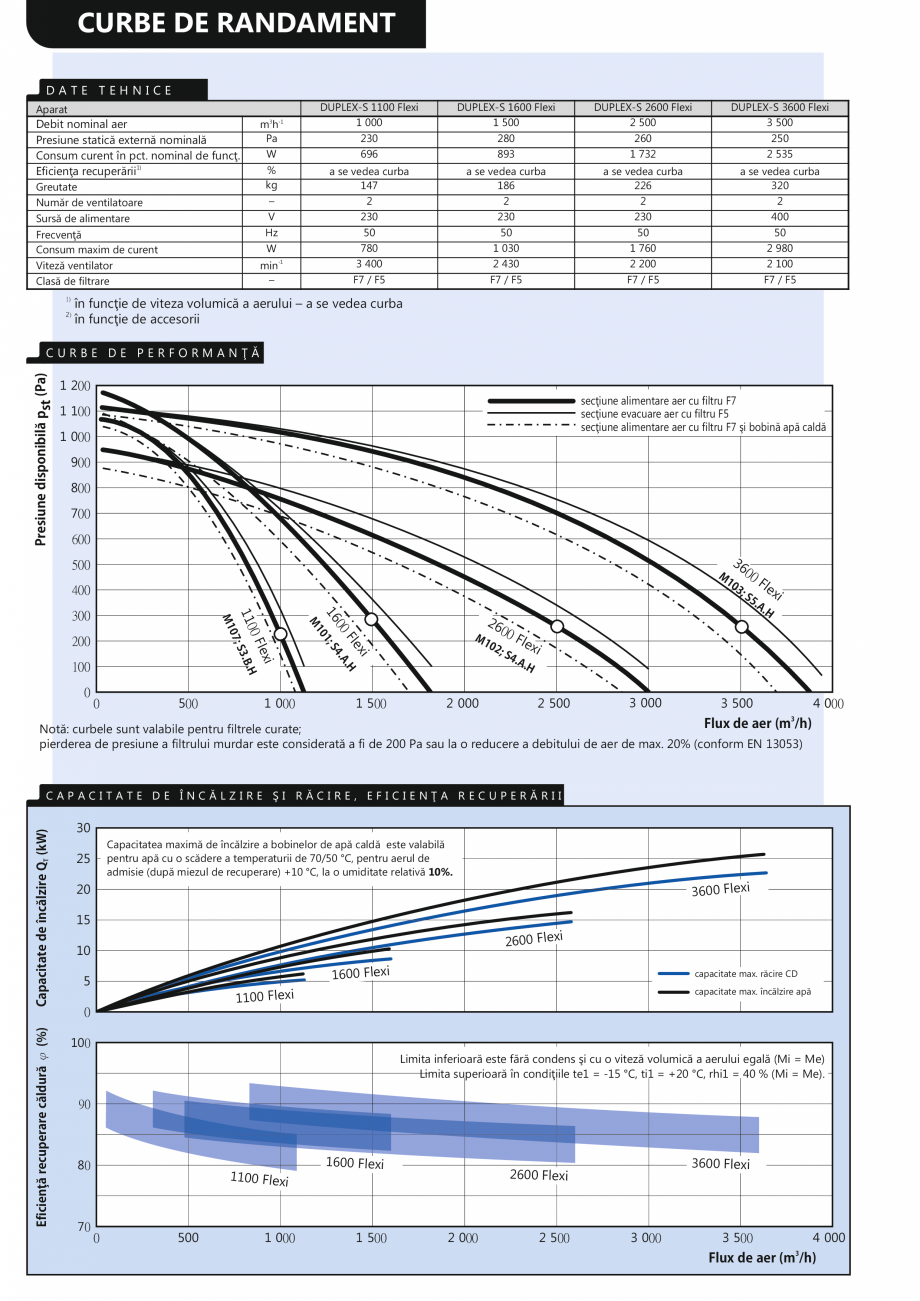

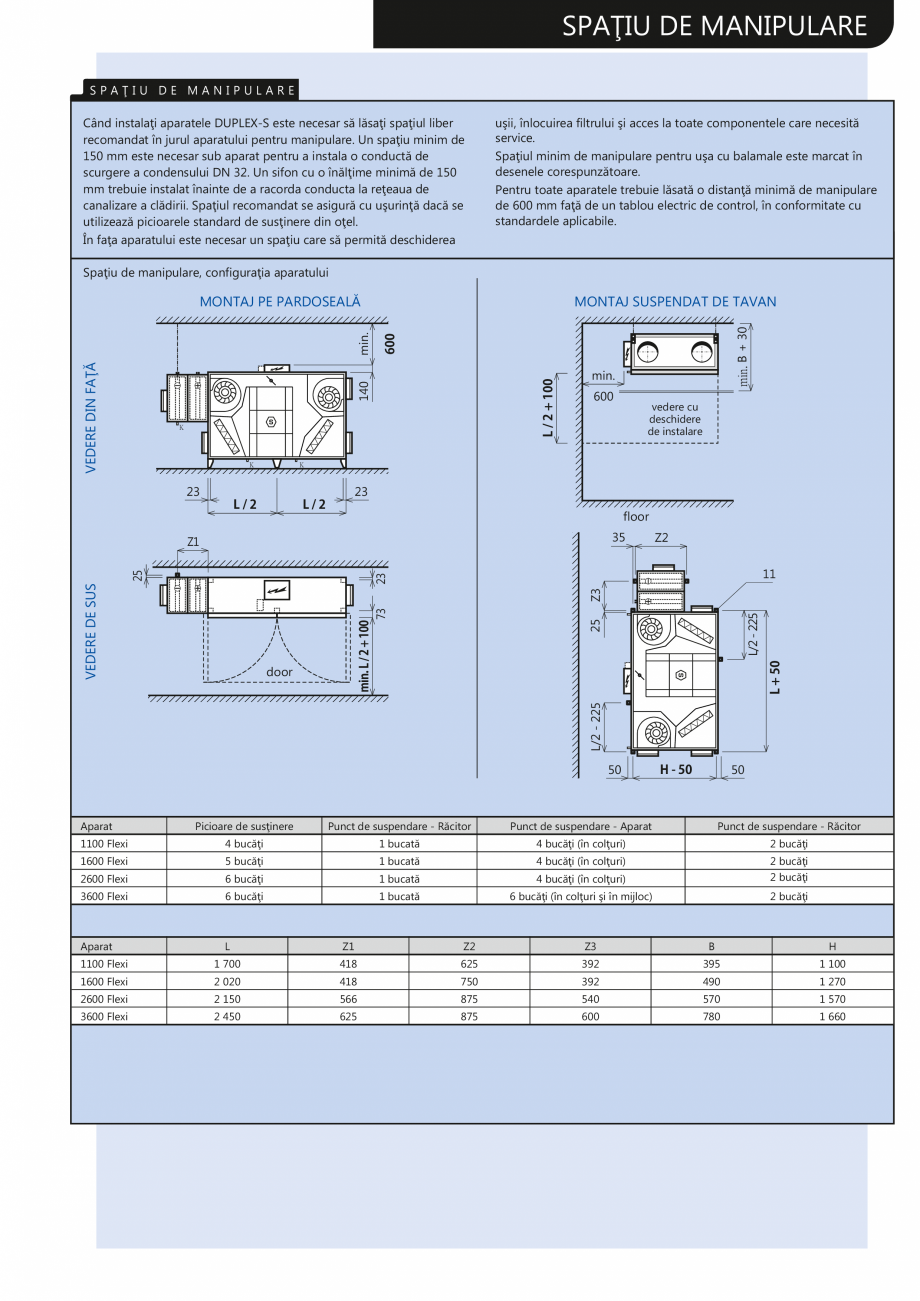

ie. Descărcaţi-l de pe website-ul nostru www.atrea.cz sau contactaţi-ne la adresa noastră poştală. U N I T Ă Ţ I D E V EN T I LA Ţ I E Ş I RE C U P ERA RE A C Ă LD U RI I Ventilo-Term Engineering Adresa: Bd. Ghencea, Nr. 126-132 Tel.: 0751959233; 0745005315 (Home & Design Mall), Stand 30, Fax: 031.8171465 Sector 5, Bucuresti contact@ventilo-term.ro; w w w . a t r e a . r o CURBE DE RANDAMENT DATE TEHNICE Aparat m3h-1 Pa W Debit nominal aer Presiune statică externă nominală Consum curent în pct. nominal de funcţ. Eficienţa recuperării1) DUPLEX-S 2600 Flexi 2 500 260 1 732 DUPLEX-S 3600 Flexi 3 500 250 2 535 a se vedea curba 147 2 230 50 780 3 400 F7 / F5 a se vedea curba 186 2 230 50 1 030 2 430 F7 / F5 a se vedea curba 226 2 230 50 1 760 2 200 F7 / F5 a se vedea curba 320 2 400 50 2 980 2 100 F7 / F5 – V Hz Frecvenţă Consum maxim de curent Viteză ventilator Clasă de filtrare 2) DUPLEX-S 1600 Flexi 1 500 280 893 % kg Greutate Număr de vent

Pagina 5-Unitate de ventilatie ATREA DUPLEX FLEXI Fisa tehnica Romana ie. Descărcaţi-l de pe website-ul...

Pagina 6 - Unitate de ventilatie ATREA DUPLEX FLEXI Fisa tehnica Romana ilatoare
Sursă de...

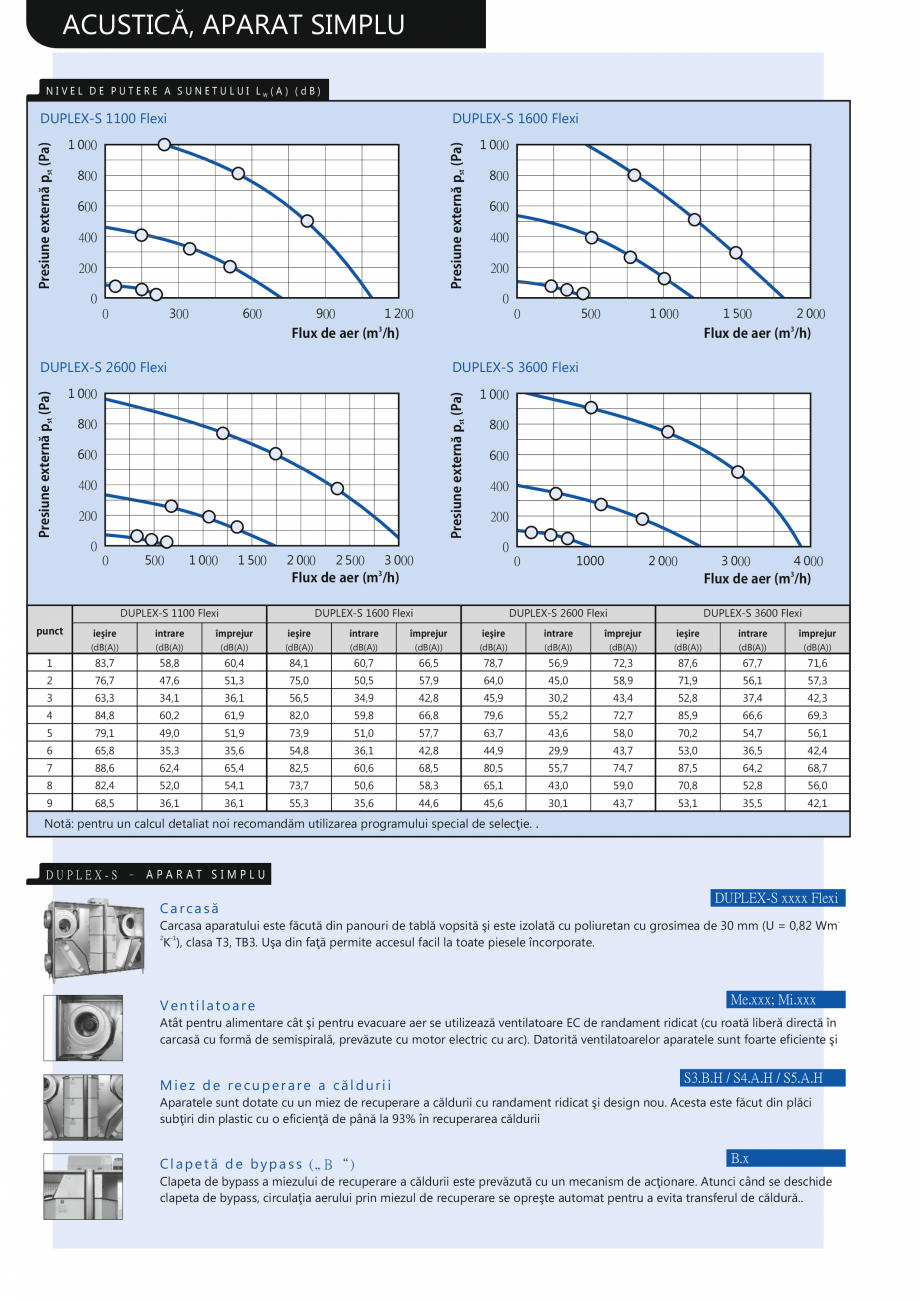

ilatoare Sursă de alimentare 1) DUPLEX-S 1100 Flexi 1 000 230 696 W min-1 – în funcţie de viteza volumică a aerului – a se vedea curba în funcţie de accesorii Presiunedisponibilăpst(Pa) CURBE DE PERFORMANŢĂ 1 200 secţiune alimentare aer cu filtru F7 secţiune evacuare aer cu filtru F5 secţiune alimentare aer cu filtru F7 şi bobină apă caldă 1 100 1 000 900 800 700 600 36 500 M 10 400 A. S5 Fle xi .A .H Fle xi 4.A .H H 1 000 00 2; S xi 4. 500 S 1; 0 i .B.H 100 26 M1 0 Fle 10 M 00 16 200 lex 0F S3 07; M1 110 300 0 00 3; 1 500 2 000 2 500 3 000 3 500 4 000 Fluxdeaer(m3/h) Notă: curbele sunt valabile pentru filtrele curate; pierderea de presiune a filtrului murdar este considerată a fi de 200 Pa sau la o reducere a debitului de aer de max. 20% (conform EN 13053) Eficienţărecuperarecăldurăφ(%) Capacitatedeîncălzire QT(kW) CAPACITATE DE ÎNCĂLZIRE ŞI RĂCIRE, EFICIENŢA RECUPERĂRII 30

Pagina 6-Unitate de ventilatie ATREA DUPLEX FLEXI Fisa tehnica Romana ilatoare
Sursă de alimentare

1)
...

Pagina 7 - Unitate de ventilatie ATREA DUPLEX FLEXI Fisa tehnica Romana
Capacitatea maximă de...

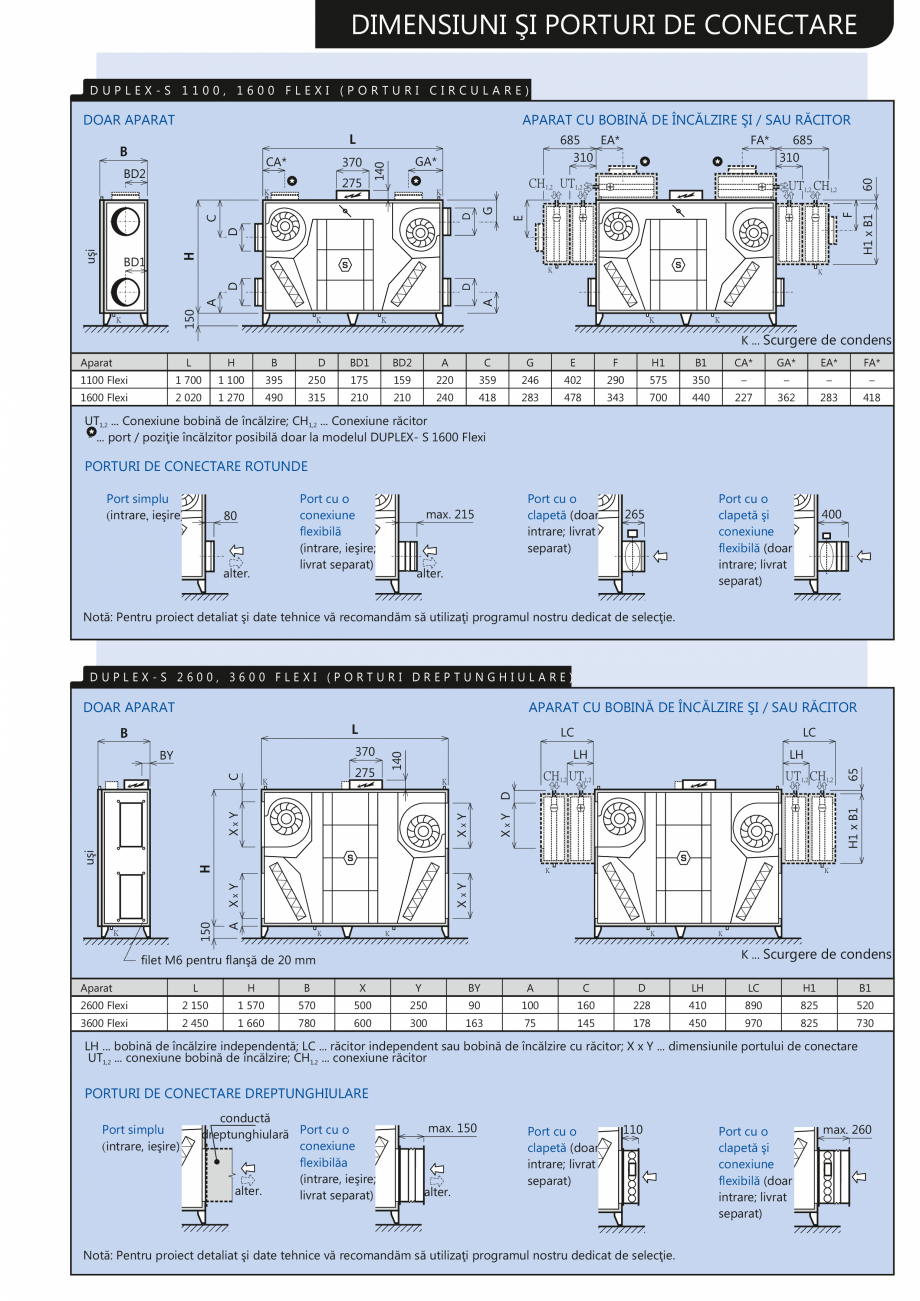

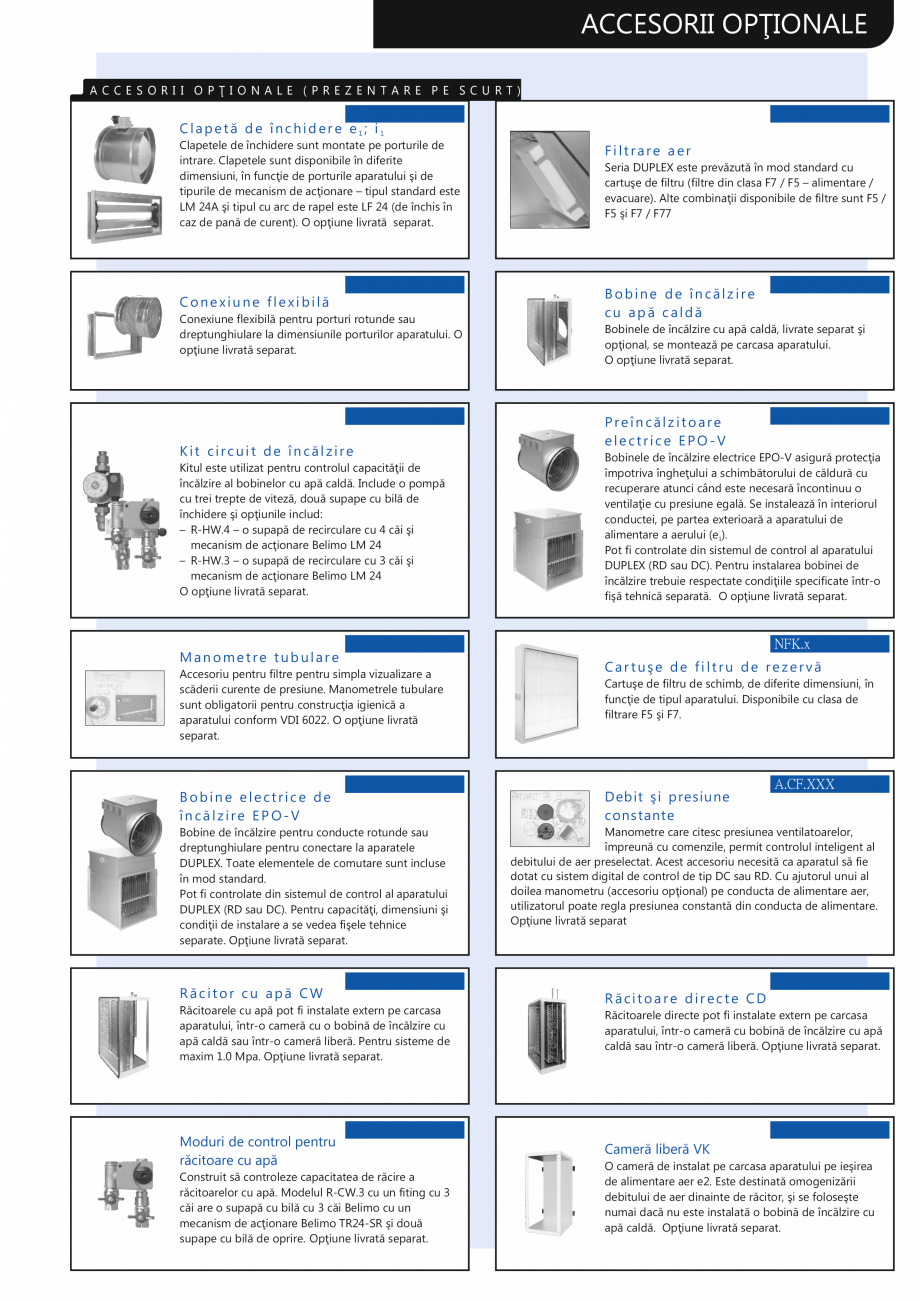

Capacitatea maximă de încălzire a bobinelor de apă caldă este valabilă pentru apă cu o scădere a temperaturii de 70/50 °C, pentru aerul de admisie (după miezul de recuperare) +10 °C, la o umiditate relativă 10%. 25 3600 Flexi 20 15 2600 Flexi 10 1600 Flexi 5 capacitate max. răcire CD capacitate max. încălzire apă 1100 Flexi 0 100 Limita inferioară este fără condens şi cu o viteză volumică a aerului egală (Mi = Me) Limita superioară în condiţiile te1 = -15 °C, ti1 = +20 °C, rhi1 = 40 % (Mi = Me). 90 80 70 1100 Flexi 0 500 1 000 1600 Flexi 1 500 3600 Flexi 2600 Flexi 2 000 2 500 3 000 3 500 4 000 3 Fluxdeaer(m /h) DIMENSIUNI ŞI PORTURI DE CONECTARE DUPLEX-S 1100, 1600 FLEXI (PORTURI CIRCULARE) APARAT CU BOBINĂ DE ÎNCĂLZIRE ŞI / SAU RĂCITOR BD2 275 CH1,2 UT1,2 K 685 310 UT1,2 CH1,2 E H uşi D C D K FA* 685 EA* 310 GA* F 370 G CA* 140 B 60 L H1 x B1 DOAR APARAT BD1 A A 150 K K D D K K K K

Pagina 7-Unitate de ventilatie ATREA DUPLEX FLEXI Fisa tehnica Romana
Capacitatea maximă de încălzire a...

Pagina 8 - Unitate de ventilatie ATREA DUPLEX FLEXI Fisa tehnica Romana
K

K ... Scurgere de...

K K ... Scurgere de condens Aparat L H B D BD1 BD2 A C G E F H1 B1 CA* GA* EA* 1100 Flexi 1 700 1 100 395 250 175 159 220 359 246 402 290 575 350 – – – FA* – 1600 Flexi 2 020 1 270 490 315 210 210 240 418 283 478 343 700 440 227 362 283 418 UT1,2 ... Conexiune bobină de încălzire; CH1,2 ... Conexiune răcitor * ... port / poziţie încălzitor posibilă doar la modelul DUPLEX- S 1600 Flexi PORTURI DE CONECTARE ROTUNDE Port simplu (intrare, ieşire) Port cu o conexiune flexibilă (intrare, ieşire; livrat separat) 80 alter. Port cu o clapetă (doar intrare; livrat separat) max. 215 Port cu o clapetă şi conexiune flexibilă (doar intrare; livrat separat) 265 alter. 400 Notă: Pentru proiect detaliat şi date tehnice vă recomandăm să utilizaţi programul nostru dedicat de selecţie. DUPLEX-S 2600, 3600 FLEXI (PORTURI DREPTUNGHIULARE) APARAT CU BOBINĂ DE ÎNCĂLZIRE ŞI / SAU RĂCITOR L B LC C 275 LH
