Tip documentatie: Fisa tehnica

Pagina 1 - Tencuiala uscata pe structura metalica independenta UW-CW 50,75,100 - Rigidur®H - 3...

3.81.10 Tencuieli uscate cu plăci Rigidur® Tencuială uscată pe structură metalică independentă UW/CW 50, UW/CW 75, UW/CW 100 Placare cu 3 sau 4 straturi 2 x Rigidur® H 10 mm şi 2 x Rigidur® H 12,5 mm sau 3 x Rigidur® H 15 mm BIM în Revit și Izolare acustică AllPlan Rw până la 38 dB Rezistenţă la foc până la EI 120 Înălţime tencuială 4250 mm (conform tabel înălţimi maxime) EI 120 600 Grosime tencuială 95 - 145 mm 1. Placare Montaj Placă Rigidur® H 10, Placă Rigidur® H 12,5 sau Placă Rigidur® H 15 mm Şuruburi autofiletante Rigidur® 2. Etanşare Rezistenţă la foc Etanşarea se realizează cu materiale de etanşare clasă de reacţie la foc A1 3. Structura metalică 3.1 Şină de ghidaj Profil Rigips® UW 50 / 75 / 100 - 0,6 mm 3.2 Montant Profil Rigips® CW 50 / 75 / 100 - 0,6 mm 4. Izolare Izolare acustică Rezistenţă la foc Cu vată minerală ISOVER Nu este necesară izolaţia cca. 58 kg/m2 5. Umplere rosturi Execuţie

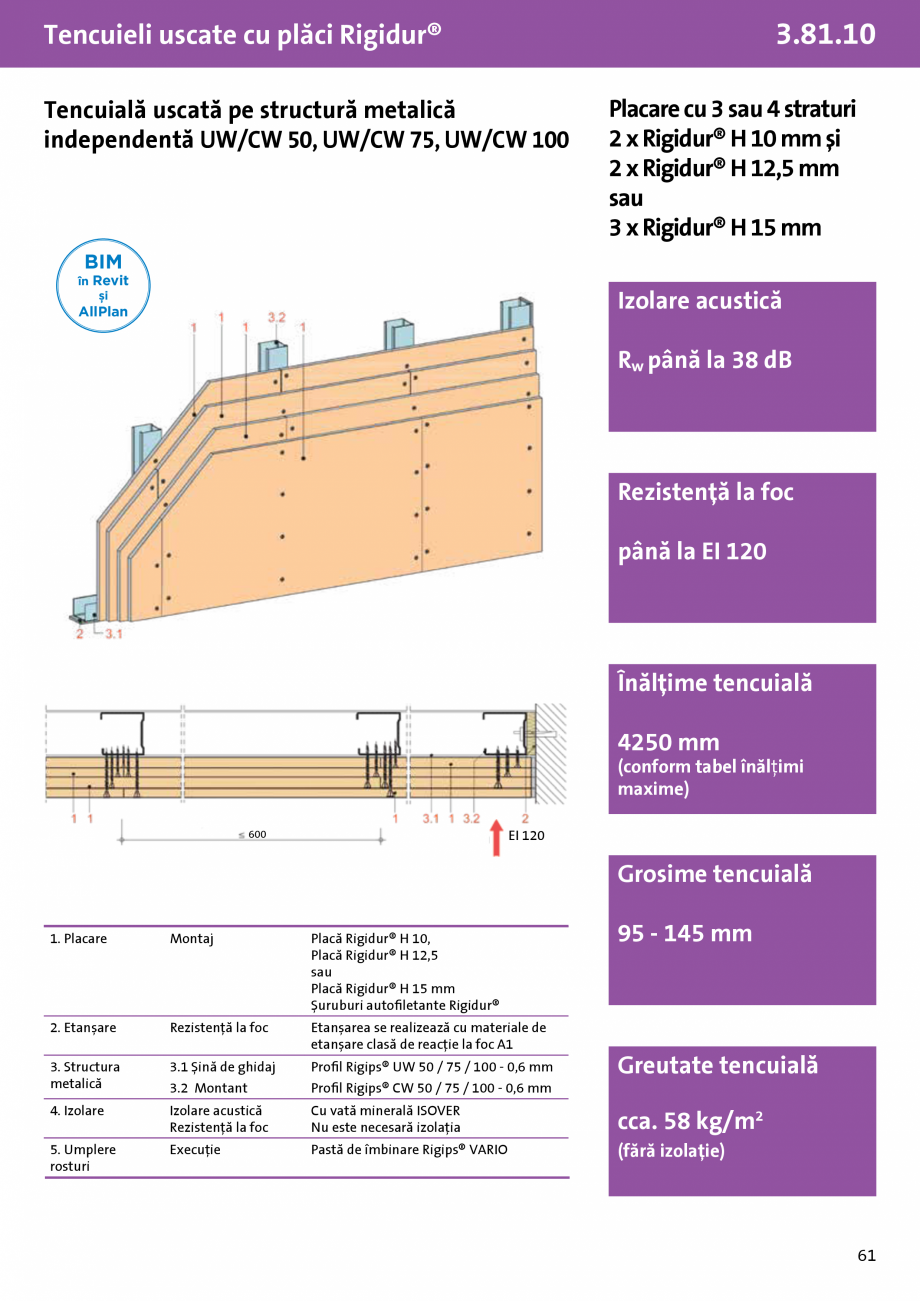

Pagina 1-Tencuiala uscata pe structura metalica independenta UW-CW 50,75,100 - Rigidur®H - 3.81.10 -...

Pagina 2 - Tencuiala uscata pe structura metalica independenta UW-CW 50,75,100 - Rigidur®H - 3...

Pastă de îmbinare Rigips® VARIO (fără izolaþie) Greutate tencuială 61 3.81.10 Date tehnice Izolare acustică Rigidur® H mm Grosime perete mm Vată minerală mm Rw dB 3 x 15 Š 95 fără 332) 3 x 15 Š 95 50 382) 2 x 12,5 + 2 x 10 Š 95 fără 332) 2 x 12,5 + 2 x 10 Š 95 501) 382) 1) Rw= indice de izolare la zgomot aerian, obþinut în laborator 1) ISOVER AKUSTO 2) valoare preluată de la soluţia 3.82.13 Rezistenþă la foc Rigidur® H mm Izolaþie Grosime Densitate mm kg/m3 nu este obligatorie pentru protecţia la incendiu nu este obligatorie pentru protecţia la incendiu 3 x 15 2 x 12,5 + 2 x 10 Înălþimi admise Rezistenţă foc EI 120 EI 120 Rigidur® H mm Profil Rigips CW/UW Interax montanţi mm Înălţime maximă admisă mm Domeniul I Domeniul II 3 x 15 CW 50 600 3000 - 2 x 12,5 + 2 x 10 CW 50 600 3000 - 3 x 15 CW 75 600 3500 3000 2 x 12,5 + 2 x 10 CW 75 600 3500 3000 3 x 15 CW 100 600 4250 3250 2 x 12
