Surub pentru beton cu cap hexagonal si saiba integrata RAWLPLUG R-HLX-HF-ZF, R-HLX-CS-ZF

Limba: Romana

7 afisari

Tip documentatie: Fisa tehnica

Pagina 1 - Surub pentru beton cu cap hexagonal si saiba integrata RAWLPLUG R-HLX-HF-ZF, R-HLX-CS-ZF ...

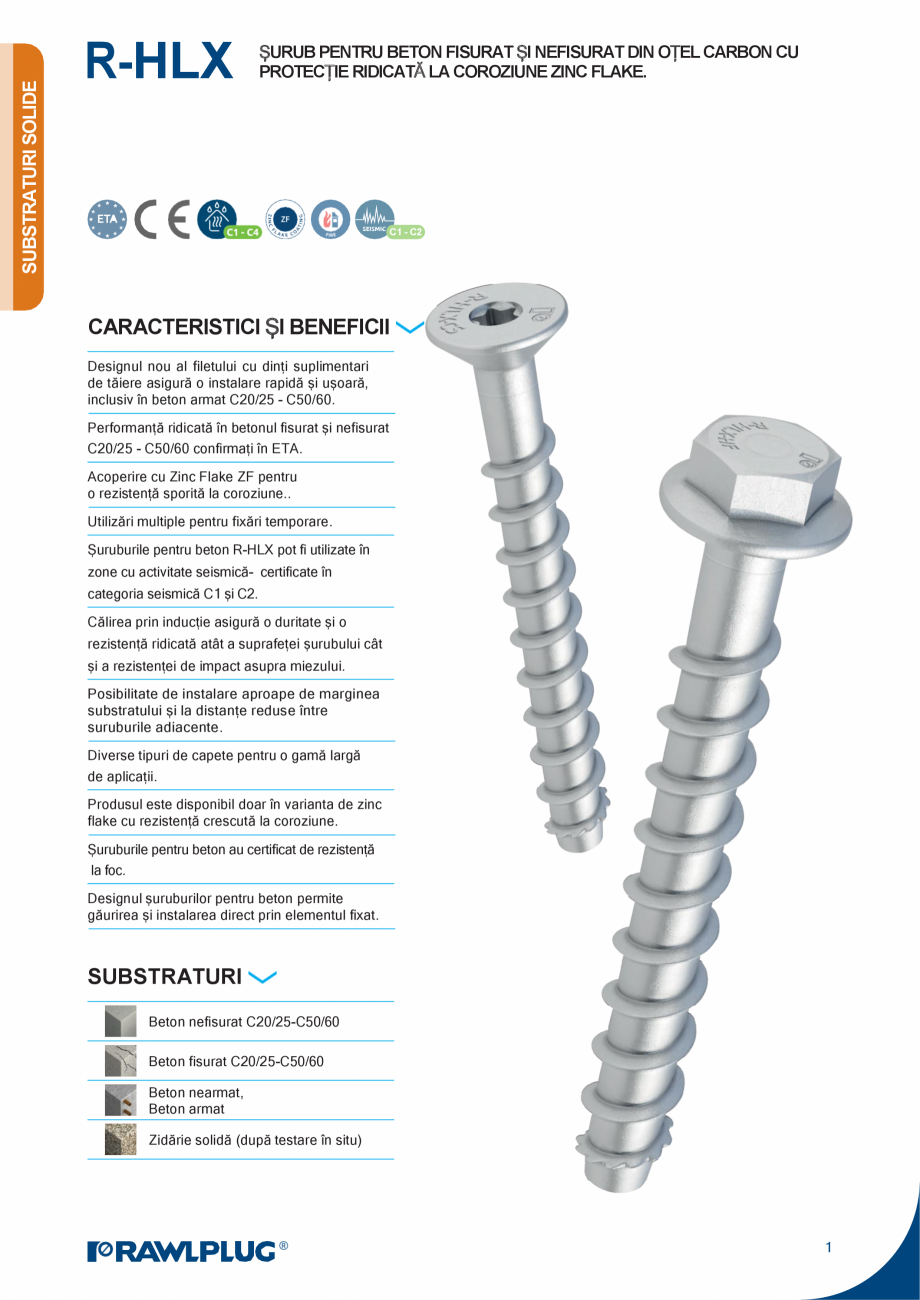

SUBSTRATURI SOLIDE R-HLX ȘURUB PENTRU BETON FISURAT ȘI NEFISURAT DIN OȚEL CARBON CU PROTECȚIE RIDICATĂ LA COROZIUNE ZINC FLAKE. C1 - C2 CARACTERISTICI ȘI BENEFICII Designul nou al filetului cu dinți suplimentari de tăiere asigură o instalare rapidă și ușoară, inclusiv în beton armat C20/25 - C50/60. Performanță ridicată în betonul fisurat și nefisurat C20/25 - C50/60 confirmați în ETA. Acoperire cu Zinc Flake ZF pentru o rezistență sporită la coroziune.. Utilizări multiple pentru fixări temporare. Șuruburile pentru beton R-HLX pot fi utilizate în zone cu activitate seismică- certificate în categoria seismică C1 și C2. Călirea prin inducție asigură o duritate și o rezistență ridicată atât a suprafeței șurubului cât și a rezistenței de impact asupra miezului. Posibilitate de instalare aproape de marginea substratului și la distanțe reduse între suruburile adiacente. Diverse tipuri de capete pentru o gamă largă de aplicații. Produsul

Pagina 1-Surub pentru beton cu cap hexagonal si saiba integrata RAWLPLUG R-HLX-HF-ZF, R-HLX-CS-ZF Fisa...

Pagina 2 - Surub pentru beton cu cap hexagonal si saiba integrata RAWLPLUG R-HLX-HF-ZF, R-HLX-CS-ZF ...

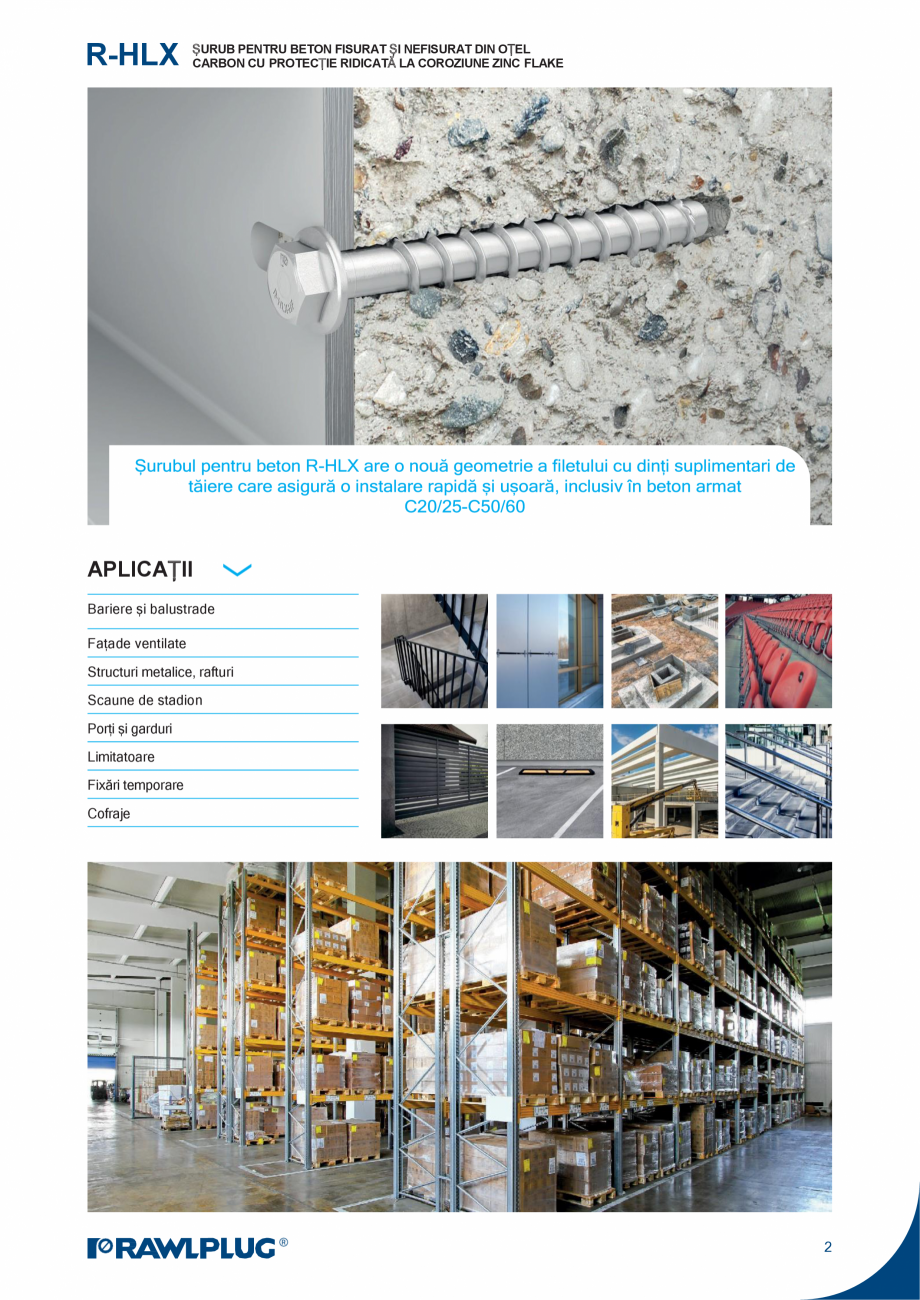

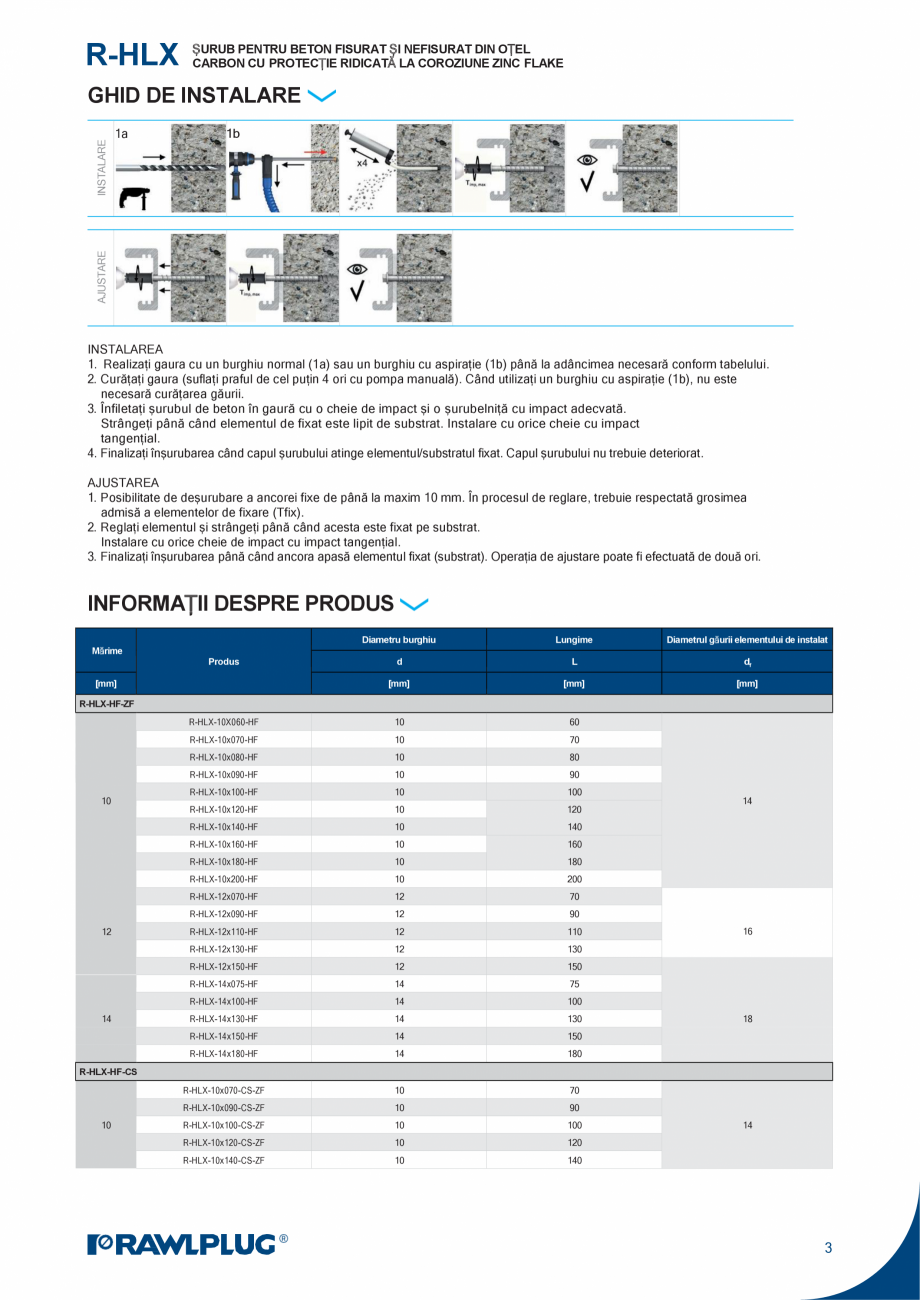

este disponibil doar în varianta de zinc flake cu rezistență crescută la coroziune. Șuruburile pentru beton au certificat de rezistență la foc. Designul șuruburilor pentru beton permite găurirea și instalarea direct prin elementul fixat. SUBSTRATURI Beton nefisurat C20/25-C50/60 Beton fisurat C20/25-C50/60 Beton nearmat, Beton armat Zidărie solidă (după testare în situ) 1 R-HLX ȘURUB PENTRU BETON FISURAT ȘI NEFISURAT DIN OȚEL CARBON CU PROTECȚIE RIDICATĂ LA COROZIUNE ZINC FLAKE APLICAȚII Bariere și balustrade Fațade ventilate Structuri metalice, rafturi Scaune de stadion Porți și garduri Limitatoare Fixări temporare Cofraje 2 R-HLX ȘURUB PENTRU BETON FISURAT ȘI NEFISURAT DIN OȚEL CARBON CU PROTECȚIE RIDICATĂ LA COROZIUNE ZINC FLAKE 1a AJUSTARE INSTALARE GHID DE INSTALARE INSTALAREA 1. Realizați gaura cu un burghiu normal (1a) sau un burghiu cu aspirație (1b) până la adâncimea necesară conform tabelului. 2. Curățați gaura (suflați p

Pagina 2-Surub pentru beton cu cap hexagonal si saiba integrata RAWLPLUG R-HLX-HF-ZF, R-HLX-CS-ZF Fisa...

Pagina 3 - Surub pentru beton cu cap hexagonal si saiba integrata RAWLPLUG R-HLX-HF-ZF, R-HLX-CS-ZF ...

raful de cel puțin 4 ori cu pompa manuală). Când utilizați un burghiu cu aspirație (1b), nu este necesară curățarea găurii. 3. Înfiletați șurubul de beton în gaură cu o cheie de impact și o șurubelniță cu impact adecvată. Strângeți până când elementul de fixat este lipit de substrat. Instalare cu orice cheie cu impact tangențial. 4. Finalizați înșurubarea când capul șurubului atinge elementul/substratul fixat. Capul șurubului nu trebuie deteriorat. AJUSTAREA 1. Posibilitate de deșurubare a ancorei fixe de până la maxim 10 mm. În procesul de reglare, trebuie respectată grosimea admisă a elementelor de fixare (Tfix). 2. Reglați elementul și strângeți până când acesta este fixat pe substrat. Instalare cu orice cheie de impact cu impact tangențial. 3. Finalizați înșurubarea până când ancora apasă elementul fixat (substrat). Operația de ajustare poate fi efectuată de două ori. INFORMAȚII DESPRE PRODUS Diametru burghiu Lungime Diamet

Pagina 3-Surub pentru beton cu cap hexagonal si saiba integrata RAWLPLUG R-HLX-HF-ZF, R-HLX-CS-ZF Fisa...

Pagina 4 - Surub pentru beton cu cap hexagonal si saiba integrata RAWLPLUG R-HLX-HF-ZF, R-HLX-CS-ZF ...

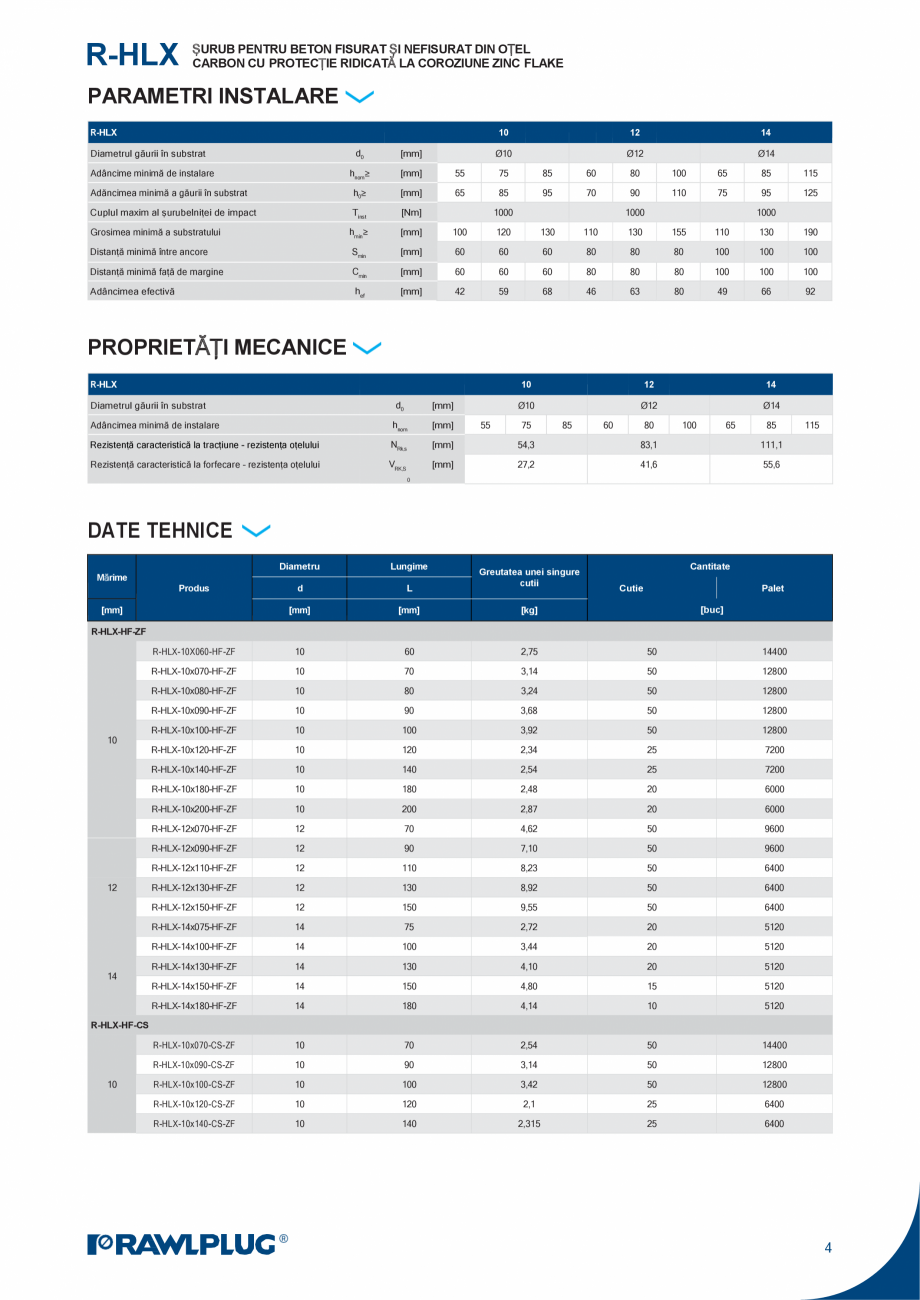

rul găurii elementului de instalat d L df [mm] [mm] [mm] R-HLX-10X060-HF 10 60 R-HLX-10x070-HF 10 70 R-HLX-10x080-HF 10 80 R-HLX-10x090-HF 10 90 R-HLX-10x100-HF 10 100 R-HLX-10x120-HF 10 120 R-HLX-10x140-HF 10 140 R-HLX-10x160-HF 10 160 R-HLX-10x180-HF 10 180 R-HLX-10x200-HF 10 200 R-HLX-12x070-HF 12 70 R-HLX-12x090-HF 12 90 R-HLX-12x110-HF 12 110 R-HLX-12x130-HF 12 130 R-HLX-12x150-HF 12 150 R-HLX-14x075-HF 14 75 R-HLX-14x100-HF 14 100 R-HLX-14x130-HF 14 130 R-HLX-14x150-HF 14 150 R-HLX-14x180-HF 14 180 R-HLX-10x070-CS-ZF 10 70 R-HLX-10x090-CS-ZF 10 90 R-HLX-10x100-CS-ZF 10 100 R-HLX-10x120-CS-ZF 10 120 R-HLX-10x140-CS-ZF 10 140 Mărime Produs [mm] R-HLX-HF-ZF 10 12 14 14 16 18 R-HLX-HF-CS 10 14 3 R-HLX ȘURUB PENTRU BETON FISURAT ȘI NEFISURAT DIN OȚEL CARBON CU PROTECȚIE RIDICATĂ LA COROZIUNE ZINC FLAKE PARAMETRI INSTALARE R-HLX 10 12 14 d0 [mm] hnom≥ [mm] 55 75 85 60 80

Pagina 4-Surub pentru beton cu cap hexagonal si saiba integrata RAWLPLUG R-HLX-HF-ZF, R-HLX-CS-ZF Fisa...

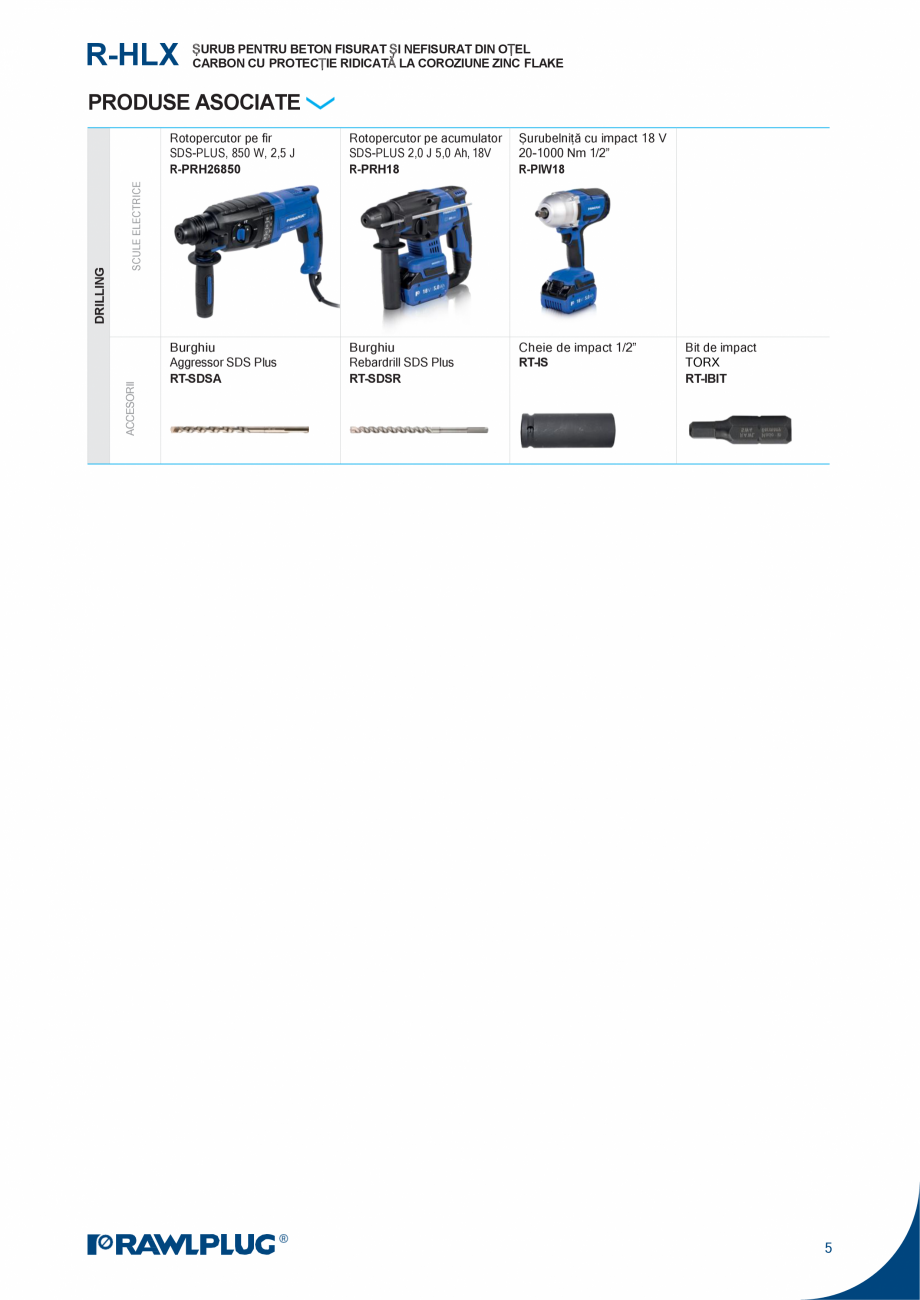

Pagina 5 - Surub pentru beton cu cap hexagonal si saiba integrata RAWLPLUG R-HLX-HF-ZF, R-HLX-CS-ZF ...

100 65 85 115 Adăncimea minimă a găurii în substrat h0≥ [mm] 65 85 95 70 90 110 75 95 125 Cuplul maxim al șurubelniței de impact Tinst [Nm] Diametrul găurii în substrat Adâncime minimă de instalare Ø10 Ø12 1000 Ø14 1000 1000 hmin≥ [mm] 100 120 130 110 130 155 110 130 190 Distanță minimă între ancore Smin [mm] 60 60 60 80 80 80 100 100 100 Distanță minimă față de margine Cmin [mm] 60 60 60 80 80 80 100 100 100 Adâncimea efectivă hef [mm] 42 59 68 46 63 80 49 66 92 Grosimea minimă a substratului PROPRIETĂȚI MECANICE R-HLX 10 12 14 d0 [mm] Adâncimea minimă de instalare hnom [mm] Rezistență caracteristică la tracțiune - rezistența oțelului NRk,s [mm] 54,3 83,1 111,1 Rezistență caracteristică la forfecare – rezistența oțelului VRK,S [mm] 27,2 41,6 55,6 Diametrul găurii în substrat Ø10 55 75 Ø12 85 60 80 Ø14 100 65 85 115 0 DATE TEHNIC
