Sisteme profesionale de cosuri de fum din inox SCHIEDEL ICS/ICS ECO, PERMETER, PRIMA PLUS
Instrucţiuni
de montaj
Sisteme profesionale de coÅŸuri de fum DIN INOX
www.schiedel.ro
DISPUNEREA ELEMENTELOR
DISPUNEREA
ELEMENTELOR COMPONENTE
COMPONENTE:
9b
1
9a
Picior de bază cu colector de condens
2a Element de bază cu colector de condens
2b Placă de descărcare
5a
14
2c Colector de condens
2d Consolă de descărcare
2e Consolă de descărcare reglabilă
13
2f
Element de bază telescopic
2g Placă de descărcare cu colector de condens
8
3a Element cu uşiţă de vizitare pentru depresiune
7a
3b Element cu uşiţă de vizitare pentru suprapresiune
4a Element de racordare la 90°
7b
4b Element de racordare la 45°
5a Element de tubulatură 1000
12a,b
15
5b Element de tubulatură 500
5c Element de tubulatură 250
6b
5d Element de tubulatură 200
5a
6c
5e Element pentru analizor de gaze
6a Colier de fixare
6a
6b Colier de fixare reglabil
5e
6c
6c Prelungitoare pentru coliere de fixare
4a
7a Element de etanşare terasă
11
4b
10
8
5b-d
2b
2c
2a,g
2f
1
2
9b Element terminal antipluvial
10 Element de trecere perete simplu-dublu
11 Manşon de închidere
12a Cot 15°
12b Cot 30°
2e
2d
Colier antiintemperie
9a Element terminal conic
3a
3b
7b Element de etanÅŸare acoperiÅŸ
13 Colier de rigidizare statică
14 Colier de ancorare
15 Colier de prindere de şarpantă
1.1. DESCRIEREA
DESCRIEREAGENERALÄ‚
GENERALĂAASISTEMULUI
SISTEMULUIDE
DECOÅž
COÅž
DE
DEFUM
FUM
Sistemul ICS poate fi adoptat pentru evacuarea gazelor de
ardere în regim de funcţionare uscat sau umed, cu depresiune sau suprapresiune în coşul de fum, indiferent de tipul
de combustibil utilizat, respectiv gazos, lichid sau solid.
În cazul evacuărilor cu suprapresiune (max. 200 Pa, cu
temperaturi maxime ale gazelor arse de 200°C) peretele
interior al tubulaturii este prevăzut de producător cu
garnituri de etanÅŸare.
Soluţia constructivă a prezentului sistem de coş de fum
permite instalarea acestuia atât în interiorul precum şi la
exteriorul construcÅ
£iei deservite.
2.2. PRECIZĂRI
PRECIZĂRI CU
CU CARACTER
CARACTER GENERAL
GENERAL
Instalarea sistemului de coş de fum va fi efectuată de către
personal calificat, cu respectarea reglementărilor de specialitate în vigoare şi a normelor de securitate şi sănătate
în muncă. Asistenţa tehnică la montaj, care este inclusă
în preţul produsului, se acordă de către specialiştii firmei
Schiedel numai la cererea montatorului coÅŸului de fum.
Stabilitatea coşului de fum este asigurată prin prinderea
acestuia de construcţie, distanţele maxime dintre colierele
de fixare fiind precizate de producător. În cazul coşurilor
de fum independente, nelegate de construcţie, măsurile
de asigurare statică se vor lua în baza unui proiect tehnic
de execuţie.
Acordarea garanţiei pentru sistemul de coş de fum pus
în operă este condiţionată de respectarea prezentelor
instrucţiuni de instalare şi întreţinere.
4.4. INSTALAREA
INSTALAREA SISTEMULUI
SISTEMULUI DE
DE COÅž
COÅž
DE
DEFUM
FUM
Operaţiunile propriu-zise de montaj vor fi precedate de
identificarea elementelor componente în baza proiectului
de execuţie/documentaţiei tehnice a coşului de fum. Se
vor utiliza numai componente originale aparţinând sistemului, care sunt în stare corespunzătoare, fiind interzisă folosirea unor elemente prelucrate (scurtate prin tăiere, de
exemplu). Operaţia de asamblare constă în introducerea
elementelor componente, unul într-altul, urmărindu-se
sensul de curgere a gazelor de ardere marcat pe eticheta
fiecărui element. Astfel, capetele de tubulaturi/componente cu termoizolaţia scurtată vor fi orientate întotdeauna în jos. Îmbinarea componentelor se va realiza prin
utilizarea obligatorie a colierelor cu care sunt prevăzute
toate elementele sistemului.
Garniturile de etanÅŸare sunt necesare ÅŸi se vor monta
obligatoriu în cazul în care coşul de fum funcţionează în
regim cu suprapresiune (tiraj forţat).
Element superior
Izolaţie termică din
vată
minerală bazaltică
Perete exterior
din oţel inoxidabil
Colier de îmbinare
Perete interior
din oţel inoxidabil
Element inferior
Evacuare cu depresiune
3.3. LUCRĂRI
LUCRĂRI PREGĂTITOARE
PREGĂTITOARE
Montarea coşului va fi precedată de stabilirea şi trasarea
cotei de pornire, a cotei de racordare, a cotelor de prindere, respectiv de descărcare, precum şi a distanţei faţă de
elementele adiacente combustibile ale construcţiei.
Urmează realizarea condiţiilor de rezemare. Astfel,
coÅŸurile se vor sprijini pe un reazem stabil, care poate fi
o fundaţie din beton sau un element aparţinând structurii
de rezistenţă a construcţiei, capabil să preia încărcările
transmise. Prinderile de la baza coşului trebuie să se
realizeze cu piese metalice (ÅŸuruburi, buloane) rezistente
la coroziune chimică. Coşul de fum se poate monta şi
pe o consolă de descărcare livrată la cerere şi fixată de
structura de rezistenţă a construcţiei.
Golurile de trecere pr
in planşee sau pereţi se vor executa
la dimensiuni corespunzătoare, fără să afecteze rezistenţa
şi stabilitatea construcţiei deservite.
Element superior
Garnitură
de etanÅŸare
Perete exterior
din oţel inoxidabil
Izolaţie termică din
vată minerală bazaltică
Element inferior
Perete interior
din oţel inoxidabil
Evacuare cu suprapresiune

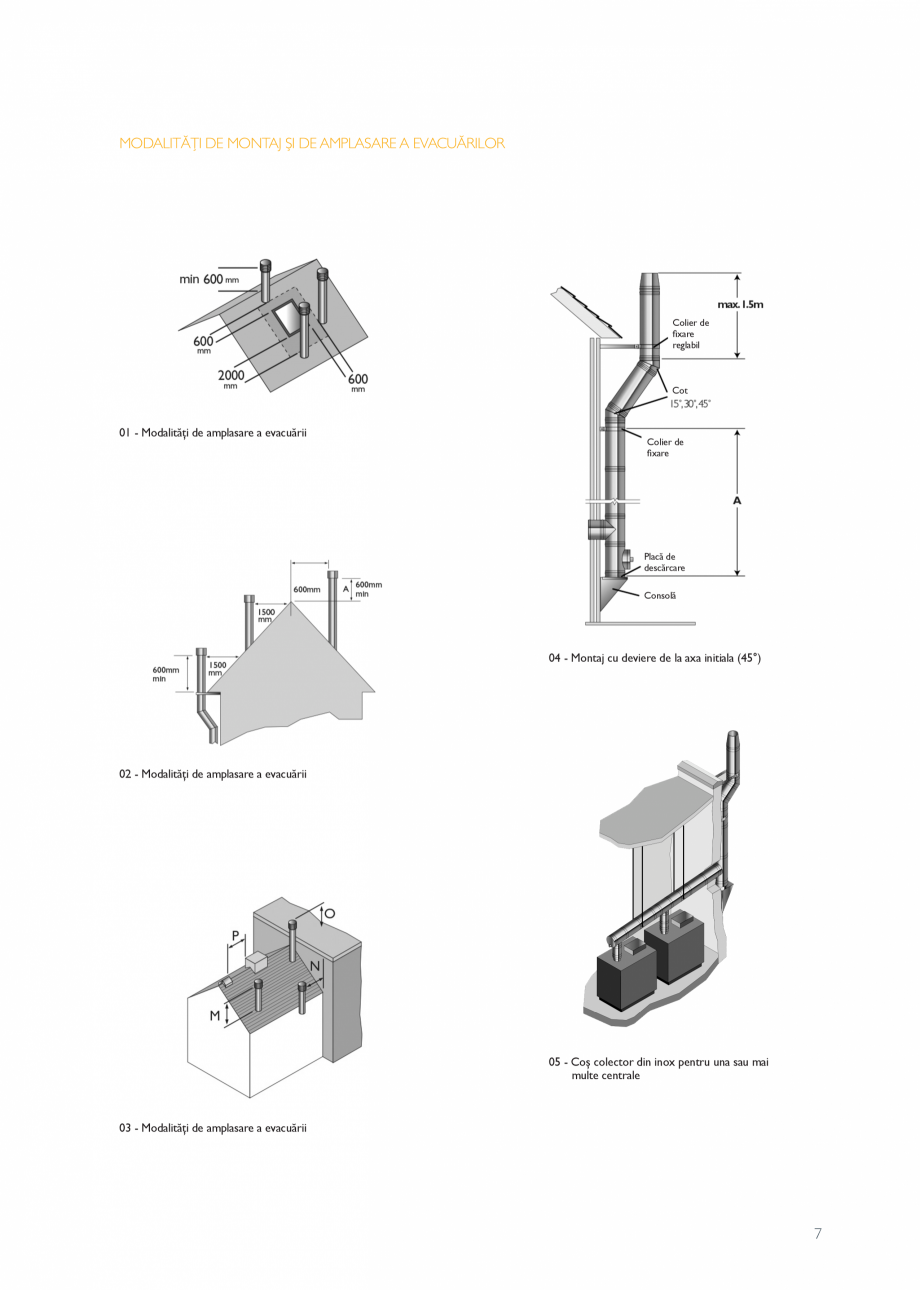

În vederea asigurării rezistenţei şi stabilităţii coşului de
fum, se vor monta colierele de fixare ÅŸi consolele de
descărcare la distanţele maxime precizate. Nu se va
depăşi înălţimea liberă prescrisă de producător, respectiv
1,50 m. Această înălţime poate fi majorată prin montarea,
sub şi deasupra ultimului colier de fixare, a câte unui colier
de rigidizare statică (13).
3

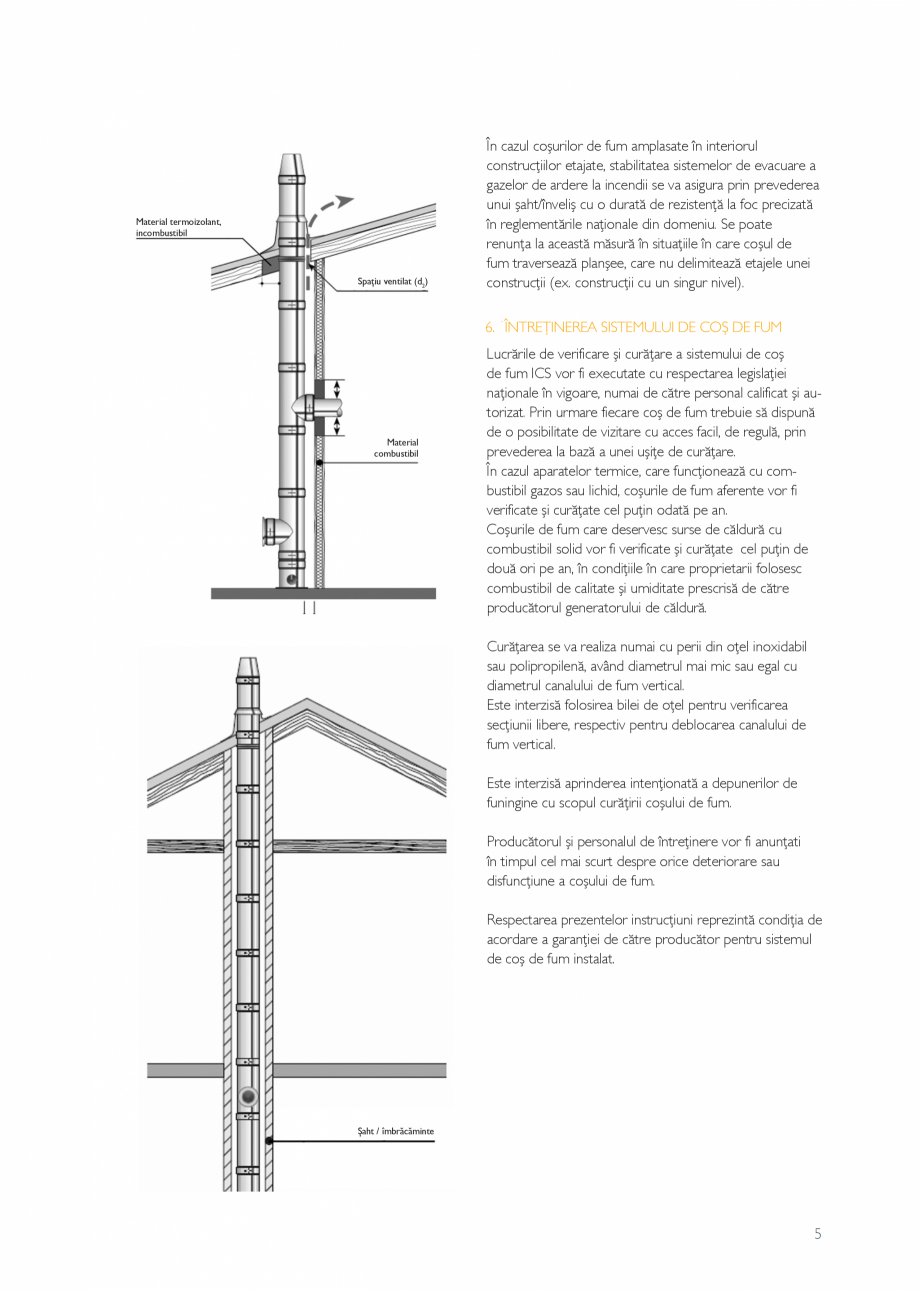

În dreptul traversărilor învelitorilor acoperişurilor se vor
utiliza elementele de etanÅŸare ale sistemului (7a,b) ÅŸi
colierul antiintemperie. În cazul în care sistemul de coş
de fum va fi amplasat într-un şaht existent, exec
utat din
materiale incombustibile, distanţa dintre peretele acestuia
şi sistemul ICS va fi de minim 50 mm. Şahtul va fi prevăzut
obligatoriu cu o placă de închidere, peste care se va
monta, fixându-se de elementul de tubulatură (5a-5d), un
colier antiintemperie (8).
Colectarea la baza coşului de fum şi evacuarea umidităţii
rezultate din precipitaţii sau din condensarea vaporilor
de apă din gazele arse se va realiza cu respectarea
reglementărilor naţionale în vigoare cu privire la protecţia
mediului. Racordarea la canalizare a stuţului de evacuare
se va face cu un sifon, în care înălţimea coloanei de apă
trebuie să fie de minim 10 cm. Important! În cazul montării
sistemului de evacuare la exterior, conducta de evacuare
a condensului trebuie izolată termic pe întreaga lungime.
DN – diametrul nominal al coşului de fum, exprimat
în mm, reprezentând diametrul interior al canalului
de fum vertical;
d1 – distanţa faţă de materialele combustibile în caz
ul
coşului de fum prevăzut pentru evacuarea, cu
presiune negativă, a gazelor de ardere uscate sau
umede, amplasat în interiorul unei construcţii,
în interiorul unui şaht (ghenă) executat din
materiale combustibile;
d2 – distanţa faţă de materialele combustibile în cazul
coşului de fum prevăzut pentru evacuarea, cu
presiune negativă, a gazelor de ardere uscate sau
umede, amplasat în interiorul/la exteriorul unei
construcţii, fără şaht sau într-un şaht (ghenă)
incombustibil ÅŸi ventilat;
d3 – distanţa faţă de materialele combustibile în cazul
coÅŸului de fum utilizat pentru evacuarea, cu presiune
negativă sau pozitivă, a gazelor de ardere uscate sau
umede, prevazut cu garnituri de etanÅŸare
elastomerice, conform EN 14241-1, amplasat
în interiorul/la exteriorul construcţiei.
Capăt tubulatură exterior
• Sistemul ICS 50, cu grosimea termoizolaţiei de 50 mm:
Colier
Capăt tubulatură interior
Diametru
Distanţe
d3 (mm)
DN
150-300
0
0
d4 (mm)
25
ul
coşului de fum prevăzut pentru evacuarea, cu
presiune negativă, a gazelor de ardere uscate sau
umede, amplasat în interiorul unei construcţii,
în interiorul unui şaht (ghenă) executat din
materiale combustibile;
d2 – distanţa faţă de materialele combustibile în cazul
coşului de fum prevăzut pentru evacuarea, cu
presiune negativă, a gazelor de ardere uscate sau
umede, amplasat în interiorul/la exteriorul unei
construcţii, fără şaht sau într-un şaht (ghenă)
incombustibil ÅŸi ventilat;
d3 – distanţa faţă de materialele combustibile în cazul
coÅŸului de fum utilizat pentru evacuarea, cu presiune
negativă sau pozitivă, a gazelor de ardere uscate sau
umede, prevazut cu garnituri de etanÅŸare
elastomerice, conform EN 14241-1, amplasat
în interiorul/la exteriorul construcţiei.
Capăt tubulatură exterior
• Sistemul ICS 50, cu grosimea termoizolaţiei de 50 mm:
Colier
Capăt tubulatură interior
Diametru
Distanţe
d3 (mm)
DN
150-300
0
0
d4 (mm)
25
